Инструкция по сборке флюгера металл

Инструкция по установке флюгеров

1. Монтаж флюгера с универсальным креплением
2. Монтаж флюгера без универсального крепления на вертикальную плоскость

Комплектность флюгера

Флюгер состоит из следующих деталей:

• Опорная стойка, на которую монтируются рабочие элементы флюгера. Состоит из двух частей – верхней и нижней. Нижняя часть устанавливается к коньку крыши при помощи универсального крепления. Стойка должна крепиться строго вертикально, точность проверяется поплавковым уровнем (ватерпасом).
• Универсальное крепление. Представляет собой пластину для монтажа, легко подгоняемую под верхний угол наклона крыши. Крепится с помощью специальных саморезов с герметичной прослойкой (пресс-шайбой).
• Роза ветров. Неподвижная деталь, изображающая стороны горизонта. Крепится к нижней части стойки, для максимальной точности установки используется компас.
• Флюгарка. Основная деталь, представляет собой стрелку, вращающуюся под воздействием ветра и указывающую направление воздушных масс. Может быть снабжена декоративным изображением. Монтируется к верхней части стойки.

Монтаж флюгера с универсальным креплением

Для того, чтобы закрепить флюгер с универсальным креплением на крышу вашего строения, необходимо следовать инструкции:

1. Изогнуть универсальное крепление флюгера под форму крыши;
2. Установить универсальное крепление на крышу;
3. Собрать розу ветров;
4. При помощи болтов прикрутить розу ветров к штоку;
5. Установить усиливающую пластину на универсальное крепление;
6. Смонтировать шток флюгера на универсальное крепление;
7. Отрегулировать по высоте розу ветров и зафиксировать при помощи монтажных болтов;
8. Установить на шток флюгарку.

Монтаж флюгера без универсального крепления на вертикальную плоскость

Самым простым способом установки флюгера на крышу является его монтаж на вертикальную плоскость без использования универсального крепления. Данный способ подойдет для установки на любую прочную вертикальную поверхность, но флюгер уже не будет смотреться так эффектно, как с универсальным креплением.

Содержание:

В старину установка флюгера на крышу была необходима, чтобы определить направление ветра. Особенно это было актуально для рыбаков и моряков. После изобретения точных метеорологических приборов и устройств установка флюгера на крыше обусловлена желанием придать зданию индивидуальность.

Виды флюгеров по конструкции

Перед тем, как установить флюгер на крышу, необходимо определиться с его формой, материалом изготовления и назначением. В некоторых европейских странах, например, в Дании и Норвегии, жители считают, что символика этого устройства способна приносить в дом либо удачу, либо, наоборот, несчастья и безденежье.

В древности среди славянских народов наиболее популярными считались фигурки животных или птиц, а вот на крышу скандинавских домов чаще всего устанавливали изображения сказочных и мифических существ: драконов, ангелов, грифонов. Тогда люди были уверены, что эти фигурки защитят от злых сил и демонов, а также помогут укрепить семейные узы. В домах судей и чиновников было принято украшать кровли изображением лошади или лося.

На территории России и соседних стран символика фигурок основывалась на природных мотивах. Чаще всего украшал конек крыши петух, гусь, кот или аист – они предупреждали об изменении погодных условий в зависимости от направления ветра.

Сегодня владельцы частных домов отдают предпочтение представителям животного мира — льву, сове, медведю. В районах, приближенных к морскому побережью, обычно можно увидеть такой декоративный элемент как корабль.

Что касается материала изготовления, то здесь предпочтение отдано металлическим сплавам. Наиболее прочным и долговечным будет флюгер на крышу, изготовленный из бронзы, меди, стали. Определяющим фактором при выборе материала считается сопротивление воздействию атмосферных осадков и конденсату. Если изготовить флюгер из дерева, он прослужит непродолжительное время.

По способу изготовления эти изделия делают:

• коваными;
• литыми.

Различия по предназначению

В настоящее время предпочтением пользуются кованые флюгера, имеющие при небольших размерах стильный дизайн.

По назначению устройства, указывающие направление ветра на крыше, бывают:

1. Дымоходными. Они не относятся к метеорологическим приборам. На них возлагается выполнение ряда задач, среди которых регулирование тяги, улучшение отвода дыма, защита печной трубы от задуваний ветра. Их изготавливают из меди или других металлов, чтобы избежать возгорания.

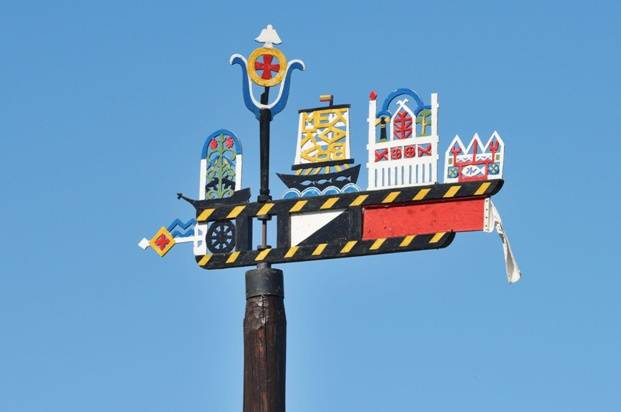

2. Декоративными. Отличаются своим стильным внешним видом. Ими нередко украшают жилые и общественные постройки. Конструкция флюгера в данном случае представляет собой кованые или литые элементы, украшенные или нет камнями. Иногда они выполняют функцию метеорологического прибора. Для этого изделия оснащают специальными пластинками с обозначениями, которые позволяют узнать направление и силу ветра. Такие флюгера могут быть плоскими или объемными.
3. Метеорологическими. Их куют из металлических сплавов. Они являются сложными погодными устройствами. На них имеются отметки, благодаря которым метеорологи прогнозируют погоду. Подобные флюгера делятся на бытовые и профессиональные приборы. Последние изделия устанавливают на метеостанциях – они называются анеморумбометрами. У бытового варианта конструкция несложная, у него обычно имеется две отметки – север и юг.
4. Металлическими флюгерами Вильде. С их помощью определяют силу ветра. Они оснащены тонкой металлической пластинкой, обычно произведенной из легированной стали. Принцип их устройства очень простой. Изначально пластина располагается строго вертикально. При малейшем дуновении ветра она меняет положение. Исходя из величины отклонения от датчика, определяют силу ветра и частоту его порывов.

Самодельный флюгер

Прежде, чем приступить к изготовлению устройства своими руками, необходимо иметь эскиз. Можно отыскать картинку в интернете. Многие при выборе ориентируются на то, что означает флюгер на крыше, имеющий определенный силуэт.

В качестве основы для устройства используют разные материалы:

• древесину;
• пластик;
• металлические пластины;
• другие покрытия.

При выборе материала обращают внимание на его следующие характеристики:

1. Устойчивость к влаге. Чтобы продлить срок службы дерева, его покрывают краской для наружных работ или эмульсией.
2. Огнестойкость. Особенно это важно для дымоходных флюгеров.
3. Жесткость. Устройство должно соответствовать определенным требованиям к жесткости и прочности. В противном случае при значительных порывах ветра флюгер будет искажать показания.

Чтобы устройство выглядело интересно, статичную форму дополняют динамичной деталью. Тогда при малейших порывах ветра оно начнет вращаться и тем самым будет создана иллюзия постоянного движения фигурки на крыше. Такой прием позволит одновременно отгонять стайки птиц с кровли, поскольку те могут повредить покрытие.

После нанесения очертаний фигурки на основу флюгера ее вырезают режущим инструментом, подравнивают срезы и при необходимости окрашивают.

Установка флюгера на крышу

До того как закрепить флюгер на крыше своими руками, необходимо изучить информацию относительно его элементов:

1. Фигурка. Ей отведена функция направляющего элемента. Для удобства ее дополняют стрелкой с отметками для быстрого определения направления ветра.
2. Противовес. Его устанавливают на противоположном от направляющей стрелки конце. Помогает с точным определением направления ветра и предотвращает ложные показания.
3. Ось. Она служит для установки фигурки. Поскольку ось не закрепляют жестко, флюгер может свободно вращаться при порывах ветра.
4. Металлическая гильза. Ее располагают поверх оси для защиты, поскольку та хрупкая и сильный ветер погнет ее.
5. Конус от атмосферных осадков. Его вырезают из тонкого стального листа и сворачивают. Затем крепят с помощью винта.

После того как разобрались с конструкцией флюгера, можно приступать к его сборке и установке. Нередко указатели устанавливают на конек, поскольку он является самой высокой точкой здания. В него помещают ось и гильзу.

Чтобы этот узел не пришлось часто смазывать, в него по аналогии с подшипником можно вмонтировать металлический шарик – в итоге гильза будет легче вращаться вокруг оси. Сверху надевают конус, на который крепят флюгер.

Как установить противовес

В завершении монтажа устанавливают противовес. Необходимо учитывать вес и пластины, и противовеса, в противном случае устройство будет функционировать неправильно. При наличии чертежа монтаж выполняется легче.

После того как флюгер закреплен, его окрашивают наружной краской, или покрывают эмалью. Правильно выполненная установка предполагает относительную жесткость – не следует сильно затягивать флюгер крепежными элементами. Иначе они будут сильно подвержены ветровым нагрузкам.

Оригинальный флюгер можно приобрести в магазине стройматериалов, ориентируясь на его функциональное назначение с учетом символики.

Содержание:

• Какая конструкция флюгера
• Монтаж флюгера – выбор места для крепления
• Как сделать флюгер своими руками
• Как правильно крепить флюгер готовую на крышу

Флюгер – это декоративный элемент, устанавливаемый на кровле жилого дома. Если раньше он носил практическое значение, то сейчас он выполняет еще и функцию украшения кровли. Установленный на здании, небольшой кровельный аксессуар делает дом более оригинальным и узнаваемым. Купить флюгер на крышу дома можно сейчас в очень большом многообразии. Также его можно выполнить самостоятельно из подручных материалов.

Какая конструкция флюгера

Флюгеры на крышу делают в основном из металла, что повышает долговечность изделия. Ветроуказатель представляет собой небольшую фигурку со стрелками, которые размещаются на шарнирной оси. Отсутствие жесткой фиксации позволяет подвижной части поворачиваться при воздействии на нее боковых сил.

После установке на крышу, на флюгер воздействует сила ветра. При таком влиянии фигурка оборачивается так, чтобы поток воздуха проходил мимо нее с наименьшим сопротивлением. При повороте указательная стрелка будет указывать направление ветра: откуда и куда он дует.

Конструктивных элементов у флюгера три, и они остаются неизменными с момента их появления. В основном, изменения коснулись декоративности изделий. Они стали более эффектными, долговечными и безотказными в функционировании.

Конструкция флюгера следующая:

• Флажок – это и есть та самая фигурка. Его изготавливают из тонкой пластинки. Таким образом поток воздуха при попадании в боковую часть флажка будет его поворачивать ребром. В таком положении сопротивление ветра минимальное. Для точного определения направления ветра задняя часть фигурки делается с противовесом, а передняя – со стрелкой. Таким образом, фигурка будет указывать направление ветра по стрелке.
• Роза ветров. Это стрелки, которые указывают направление сторон света. Они позволяют точно определить направление воздушного потока
• Осевой стержень. Опорная конструкция флюгера. Не ней жестко фиксируется роза ветров и шарнирно крепится фигурка.

В самых новых моделях флюгеров присутствует металлической корпус с подшипником. Он делает поворот пластинка тихоходным (бесшумным). Корпус должен обеспечивать герметичность и защиту поворотного механизма от атмосферных осадков. В противном случае при попадании влаги внутрь подшипника шарики могут заклинить.

Монтаж флюгера – выбор места для крепления

Чтобы ветроуказатель нормально функционировал, важно правильно определить место его расположения на кровле. Это должна быть самая высокая точка здания, в которой обтекаемость с разных сторон не была ничем не загромождена. Лучше установить флюгер на крыше, где вблизи нет растут высокие деревья, нету поблизости более высоких кровель соседних домов.

Оптимально подойдут для монтажа:

•  Пересечение торца и конька крыши;

•  Пирамидальный, шатровый свод кровли;

•  Башня эркера;

•  Дымоходная труба.

Как сделать флюгер своими руками

Сделать флюгер на крышу можно и своими руками. Проявив творческий подход и навыки ремесленника, можно изготовить не только красивый, но и уникальный ветроуказатель.

В качестве материалов изготовления флюгера стандартно используется металлическая пластина. Толщина листа металла должна быть до 2 мм. Также применяют:

•  деревянные планки из фанеры;

•  резьбленные силуэты из доски;

•  часто фигурки делают из медных или алюминиевых пластин;

•  оригинально выглядеть также указатели направления ветра из пластиковых бутылок или панелей.

Если материал производства фигурки может быть любым, то для изготовления оси крепления применяют только металлический стержень. Этот элемент воспринимает на себя все нагрузки. Он должен обеспечить стабильную форму и надежность даже при сильных порывах ветра.

Если крепить указатель вы будете с подшипниковым механизмом, то направляющая ось должна подбираться с учетом внутреннего диаметра подшипника. Он должен обеспечить плотное прилегание к опоре, не люфтить и не опускаться вниз в процессе эксплуатации. Диаметр стержня обычно составляет от 1,2 до 2,0 см.

Стандартные размеры флюгера на крышу составляют:

•  Длина (по стрелке указателя) – не более 650-800 мм;

•  Высота (от нижней до верхней части силуэта) до 400-600 мм;

•  Ось поворота – 650-800 мм;

•  Размеры розы ветров о 450-600 мм.

Приобрести небольшой флюгер на крышу можно по невысокой цене. Если вы хотите изготовить свой собственный указатель направления ветра, то сделать это можно так:

•  Подготавливается фигурка флюгера в виде флажка, силуэта животного, предпочтительного элемента. Простые изделия можно выпилить самостоятельно, по предварительному шаблону из бумаги.

•  На силуэт приваривается металлическая трубка. Она служит для вставки элемента на ось вращения.

•  В качестве втулок для фиксации флюгера на стержне можно использовать специальные пластиковые втулки или подручные элементы, которые не позволяют смещаться пластины.

•  Трубка вставляется в металлический стержень, которые выполняет опорную функции. С обратной стороны (верхней части) изделия закрепляется также пластиковой втулкой.

Постой флюгер готов. Дополнительно можно приварить основание из металлической пластины, которое будет служить опорой для крепления на кровлю. Также можно изготовить флюгер Фильде, приварив к несущему стержню розу ветров.

Как правильно крепить флюгер готовую на крышу

Монтировать аксессуар-указатель на крышу нужно максимально прочно. Указатель в случае порыва ветра будет испытывать увеличенные нагрузки. При слабой фиксации возможно раскачивание опорной оси, ослабление крепежа и обрыв элемента с кровли.

В работе необходимо соблюдать технику безопасности. Поднимаясь на самую высокую точку здания, где действуют силы ветра, есть вероятность обрыва и падения. Поэтому, перед тем как поставить аксессуар, важно предусмотреть страховку в виде различных приспособлений. Для примера – это может быть привязка к опорным конструкциям (дымоходная труба) на страховочный трос.

Также важно аккуратно перемещаться по кровельному покрытию. Сильные воздействия, прыжки, резкие уступы способны спровоцировать деформацию или разрушение целостности кровельного покрова. Это станет причиной проявления течи и необходимости проводить последующий дорогостоящий ремонт.

Крепить флюгер можно на специализированные кронштейны, которые есть в продаже. Они позволяют максимально просто произвести монтаж оси вращения и сделать это надежно. Конструкция таких приспособлений бывает нескольких типов:

•  Плоские основания – подойдут для крепления ветроуказателя на плоских основаниях крыш;

•  Кронштейны на лапах – предусматривают возможность изменения конфигурации крепежа и возможность его монтажа на поверхности со сложной конфигурацией, как шпили, своды скатов и прочее.

Закрепить декоративный флюгер с использованием готового приспособления можно при помощи саморезов. Также, чтобы прикрепить указатель на крыше можно использовать болты. Вкручивают их непосредственно в обрешетку крыши. Таким образом достигается прочное удержание элемента в деревянном основании каркаса.

Отверстие под закрепление крепежа сверлится в готовой крыше. Чтобы избежать протечек в месте установке метиза, важно предусмотреть использование дополнительного уплотнителя. Прокладка способствует более щадящему прижиму изделия при затяжке крепежа. Также она предотвращает попадание влаги через крепежные отверстия в подкровельное пространство.

При выполнении монтажных работ обязательно необходимо выверить вертикальность расположения аксессуара. При установке флюгера с уклоном нагрузки на крепежные элементы будут распределяться неравномерно. Это может стать причиной ослабления и поломки конструктива.

При сборке деталей, места из подвижного соединения рекомендуется обработать смазка. Она позволит избежать трения и образования скрипа от такого воздействия материалов. Смазку лучше приобретать атмосфероустойчивую. Такая марка способна обеспечить более длительный срок эксплуатации ветроуказателя.
