Инструкция по сборке kallax 14729

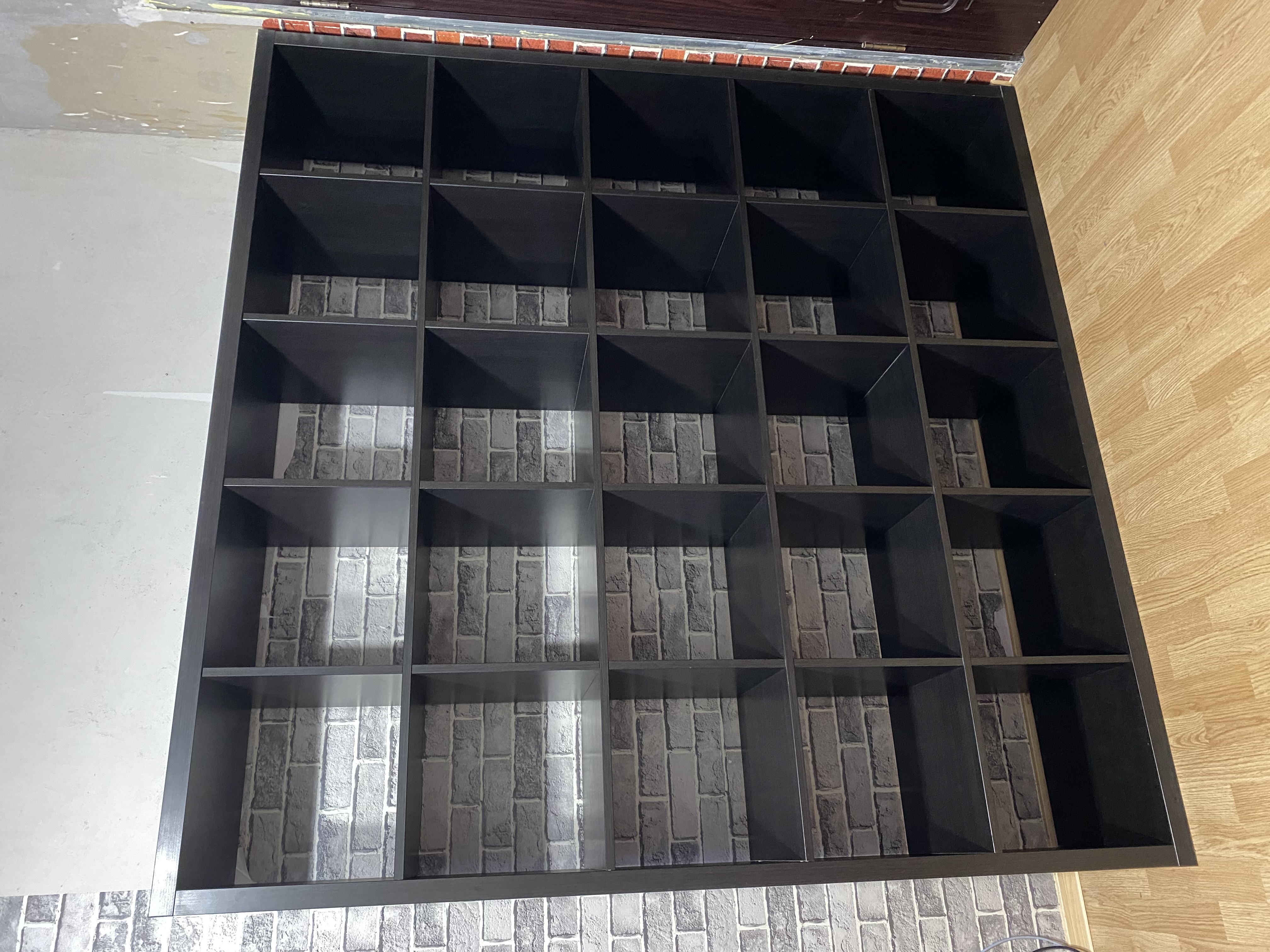

Удобная и недорогая мебель из магазина Икеа. Многофункциональный стеллаж Каллакс предназначен для хранения малогабаритных вещей, также он выполняет роль разграничителя внутреннего пространства в помещении дома и дополняет рабочее место в офисе.

Часто используется дизайнерами в создании домашнего интерьера в небольших комнатах. Стеллаж занимает равноправное место для хранения книг, игрушек, личных вещей, компакт дисков, посуды, офисных документов. Используется как отдельный мебельный предмет, например, если нужна тумба под телевизор.

Дополняется ножками, колесиками, подвесными секциями для аксессуаров, корзинами и специальными модулями, которые вставляются в ячейки стеллажа. Модуль состоит из блока с двумя ящиками или блока с дверцей. Каллакс универсален в использовании как в вертикальном, так и в горизонтальном положении.

В магазине присутствуют разные по высоте и ширине модели. Сборка мебели Икеа, в нашем случае стеллаж Каллакс, не представляет особых сложностей. Из инструмента пригодятся молоток и шестигранный ключ.

Стяжка внешних панелей рис 1

В изначальном соединении используем два конфирмата. Следует обратить внимание на положение отверстий в панели для установки уголков

Монтаж малых внутренних полок рис 2

В тонкую короткую полку вбиваем два деревянных шканта, затем вставляем деталь в отверстии как показано на рисунке.

Монтаж малых внутренних полок рис 2

В тонкую короткую полку вбиваем два деревянных шканта, затем вставляем деталь в отверстии как показано на рисунке.

Монтаж широких внутренних полок рис 3

В широкую тонкую полку также вбиваем два шканта и вставляем в отверстия на внешней панели.

Стяжка внутренних полок рис 4

В отверстия в середине полки вставляем шканты и вбиваем молотком, шкант проходит через плоскость одной полки в торец отверстия другой, тем самым соединяя полки. Часть тела шканта остаётся наружи для последующей установки следующей полки.

Стяжка внутренних полок рис 4

В отверстия в середине полки вставляем шканты и вбиваем молотком, шкант проходит через плоскость одной полки в торец отверстия другой, тем самым соединяя полки. Часть тела шканта остаётся наружи для последующей установки следующей полки.

Последовательный монтаж полок рис 5,6,7,8,9,10,11,12,13

В наружные шканты вставляем полку. Торцевая полка должна плотно прилегать к лицевой поверхности.

На следующих рисунках происходит повторение действий.

На следующих рисунках происходит повторение действий.

При вбивании следим за силой удара, шкант должен сесть в отверстия до упора.

Следуем правильным рекомендациям в сборке стеллажа.

Следуем правильным рекомендациям в сборке стеллажа.

Вставляя полку в очередные отверстия – придерживаем корпус от сползания.

Установка последней внутренней полки.

Установка последней внутренней полки.

Завершение цикла по сборке внутренних элементов.

Вбиваем восемь шкантов в торцы тонких полок.

Вбиваем восемь шкантов в торцы тонких полок.

Аккуратно вставляем боковую панель. Шканты на тонких полках должны войти в свои отверстия на боковине. Отверстия для монтажных уголков в боковинах должны быть на одном уровне.

Стяжка боковин стеллажа рис 14

Используя мебельные конфирматы, выполняем стяжку боковин с основанием.

Стяжка боковин стеллажа рис 14

Используя мебельные конфирматы, выполняем стяжку боковин с основанием.

Наклеиваем ножки на основание рис 15

Если стеллаж устанавливаем в вертикальном положении, то войлочные наклейки ставим на основание, как на картинке. В горизонтальном – на боковину.
