ШАГ 1
Проверьте наличие всех компонентов
Шкафы серии TTB поставляются в разобранном виде в пяти плоских картонных коробках. Коробка No 6 «Вертикальный кабельный организатор» поставляется только к шкафам шириной 800 мм.
Коробка No 1 Верхняя и нижняя панели, горизонтальные профили, аксессуары, крепеж
Коробка No 2 Передняя и задняя двери
Коробка No 3 Каркас (передняя рама), 19” монтажные профили
Коробка No 4 Каркас (задняя рама), 19” монтажные профили
Коробка No 5 Боковые панели
После распаковки шкафа проверьте наличие всех необходимых компонентов и крепежа в комплекте поставки.
 Панели, горизонтальные профили, аксессуары, крепеж |
|
|
 Передняя дверь стеклянная, задняя металлическая сплошная |
 Передняя и задняя двери металлические перфорированные |
|
|
|
 Крепление для 19” монтажного профиля 8-12 шт. |
 Винт M8х12 + гайка фланцевая M8 16 шт. |
 Винт М6х12 + гайка фланцевая М6 8-12 шт.1 |
 Винты М5х10, М6х10 24-100 шт.1 16 шт. |
|
|
 Виброгасители боковых панелей 4 шт. |
|
 Комплект заземления (кабели, гайки, шайбы) 1 шт. |
 Щеточный кабельный ввод Винт М4х8 + гайка фланцевая M4 1 шт. 2 шт. |
 Система запирания дверей2 (ручки дверей, механические тяги, крепеж) 2 шт. |
————————————
1) Количество зависит от модели шкафа
————————————
2) В шкафах с двустворчатыми (распашными) дверями типа DD используются механические тяги и замок 3-точечной фиксации; в шкафах с одностворчатыми дверями типа AS – одноточечный замок (без применения механических тяг)
Инструменты, применяемые для сборки шкафа (в комплект не входят)
Отвертка с крестообразным шлицем (Phillips)
Ключ гаечный 19 (18) мм
Ключ шестигранный H3 (Hex) – понадобится при сборке системы запирания дверей
Вертикальные кабельные организаторы – 2шт. поставляются только для шкафов шириной 800 мм.
ШАГ 2

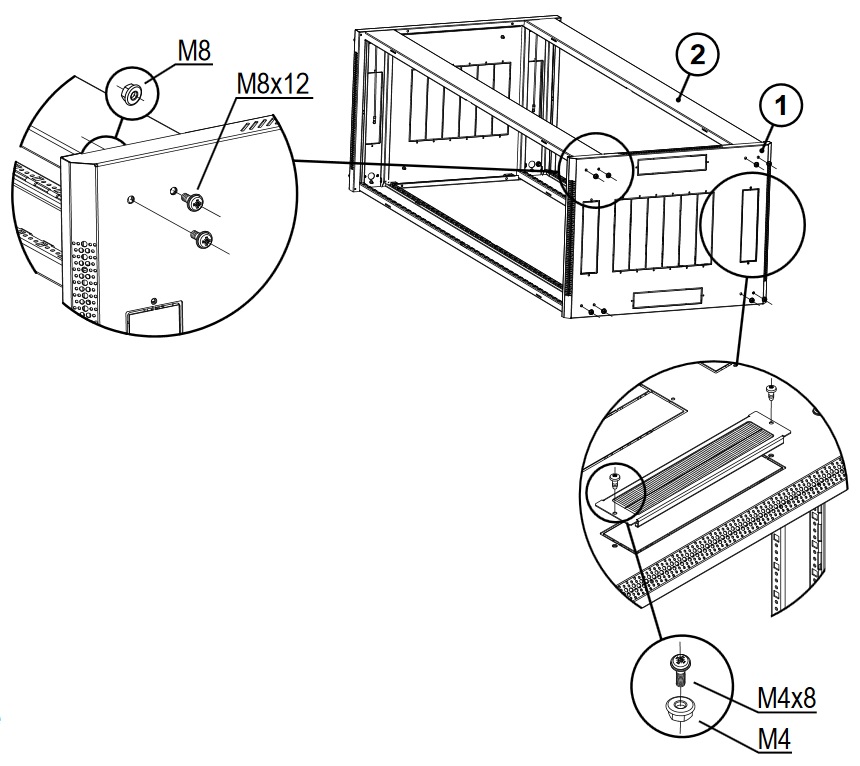

Сборка каркаса
Для соединения компонентов используйте винты М8 и фланцевые гайки М8.
Для затяжки винтов используйте отвертку с крестообразным шлицем (Phillips).
Вставьте переднюю и заднюю рамы каркаса в нижнююпанель шкафа (панель-пол) и затяните соединения припомощи восьми винтов М8 и фланцевых гаек.
При соединении нижней панели с рамами каркасавначале вставьте винт М8 в отверстие, которое размещеноближе к центру шкафа; затяните винт гайкой М8. Затемустановите следующий винт в отверстие, котороеближе к краю шкафа; затяните гайку.
Конструкция передней и задней рам каркаса является полностью идентичной. Поэтому при сборке каркаса их положение (спереди или сзади шкафа, в его верхней или нижней части) не имеет значения.
Таким же образом зафиксируйте к рамам каркасаверхнюю панель шкафа (панель-потолок).
При соединении верхней панели с рамами каркаса вначале вставляйте винты М8 в отверстия, размещенные ближе к центру шкафа. Каждый винт затягивайте гайкой М8. Затем устанавливайте винты в отверстия, которые ближе к краю шкафа.
В комплекте имеется один* щеточный кабельный ввод. Его можно установить в штатное место в раме каркаса как наданном этапе, так и в любое другое время.
Щеточный кабельный ввод крепится двумя винтами М4х8 и гайками. Для его установки удалите выламываемую заглушку в соответствующей панели (вверху или внизу шкафа).
————————————
*Дополнительные панели со щеточными вводами можно заказать отдельно
ШАГ 3
Установка роликов и регулируемых ножек
При помощи 16 винтов М6х10 закрепите четыре высокопрочных 2” ролика к нижней панели шкафа. Для затяжки соединений используйте отвертку с крестообразным шлицем (Phillips).
Вкрутите в соответствующие отверстия четыре регулируемые ножки. Зафиксируйте соединения гайками.
В дальнейшем, при установке шкафа в вертикальное положение и после завершения регулировки высоты ножек, убедитесь в надежной фиксации всех четырех ножек гайками.
В стационарном состоянии шкафа ролики не должныоставаться под нагрузкой. То есть стационарно шкаф должен опираться на ножки, а при перемещении используются ролики.
ШАГ 4

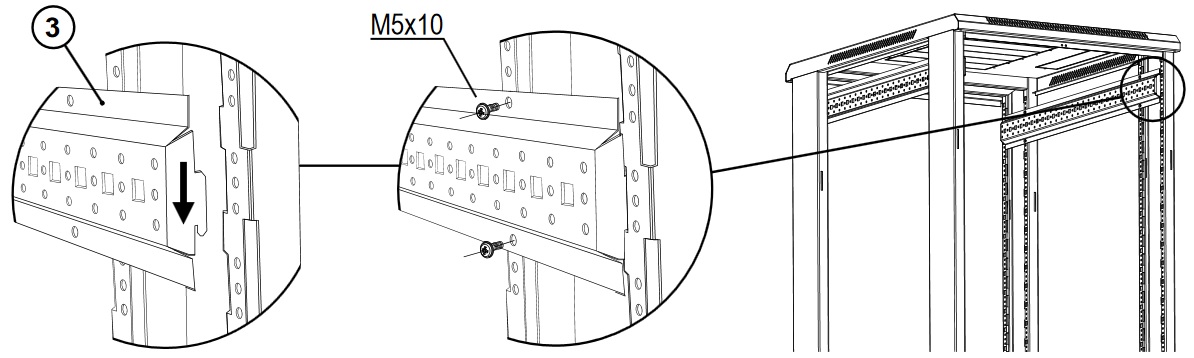

Установка горизонтальных монтажных профилей
Для фиксации горизонтальных монтажных профилей к каркасу используются винты М5х10.
Для затяжки соединений используйте отвертку с крестообразным шлицем (Phillips).
Обратите внимание, что V-образная прорезь на горизонтальном монтажном профиле должна быть направлена в сторону нижней панели.
Каждый горизонтальный монтажный профиль фиксируется к каркасу 4-мя винтами.
ШАГ 5

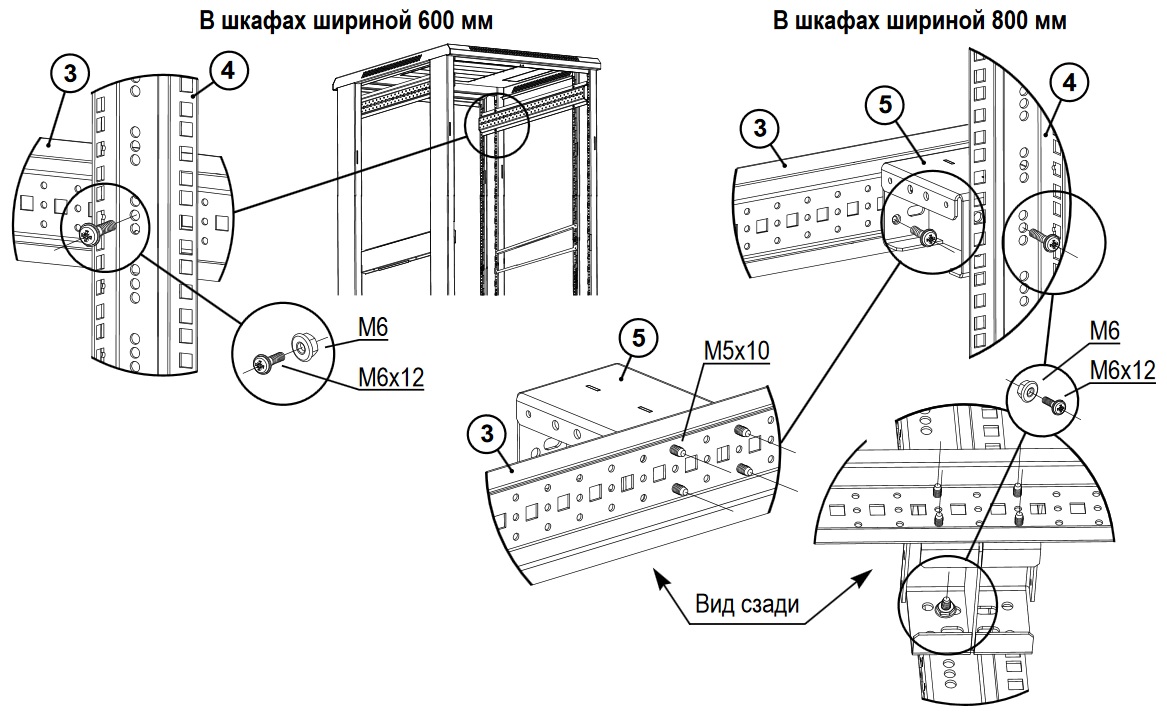

Установка 19” монтажных профилей
В шкафах шириной 600 мм – 19-дюймовые монтажные профили фиксируются непосредственно к горизонтальным монтажным профилям винтами М5х10.
В шкафах шириной 800 мм для установки 19-дюймовыхмонтажных профилей применяют такие вспомогательныекомпоненты, как креплениядля 19” монтажныхпрофилей.
Каждое крепление для 19” монтажных профилей1 фиксируется к горизонтальным монтажным профилям при помощи двух винтов М6 в комплекте с закладными гайками. Под каждый винт подкладывается вначале высокая металлическая шайба, а затем тонкая пластиковая.
————————————
1)В шкафах шириной 600 мм компонент не используется
Фиксация вертикальных направляющих (19” монтажных профилей) в шкафах шириной 800 мм производится винтами M6 и фланцевыми гайками.
Обратите также внимание, что в шкафах шириной 800 мм крепление для 19” монтажных профилей 1 можно зафиксировать к горизонтальному профилю еще одним способом – при помощи четырех винтов М5х10. Такой способ более трудоемкий и менее распространен, однако при необходимости он способен обеспечить очень надежную фиксацию..

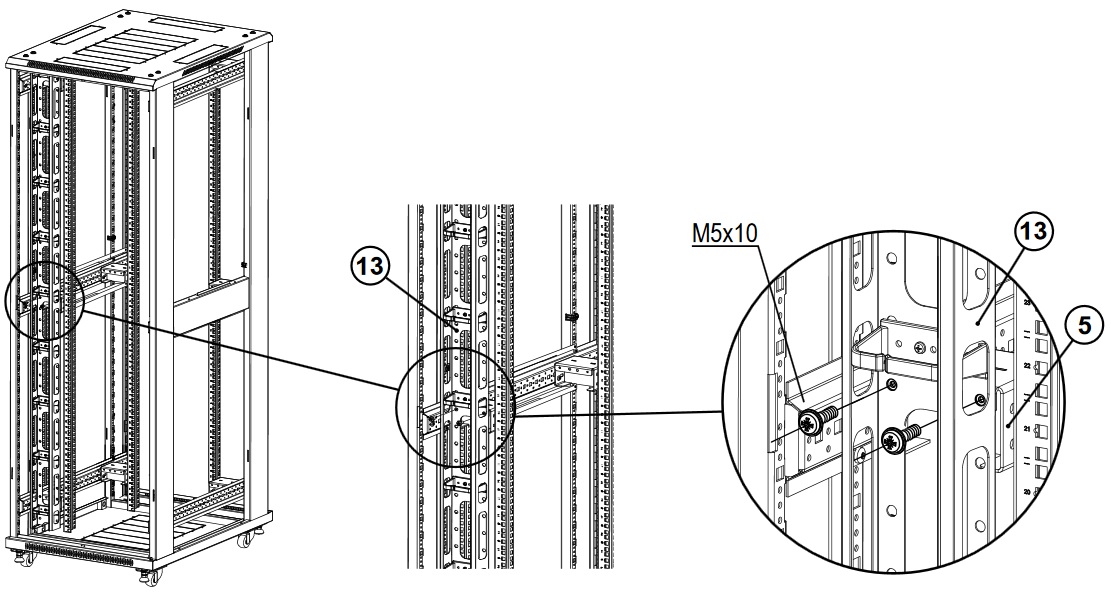

Вертикальные кабельные организаторы 1 фиксируются винтами М5х10 в два боковых отверстия в креплениях для 19” монтажных профилей 1.
————————————
1)В шкафах шириной 600 мм компонент не используется
Вертикальные кабельные организаторы 1 в шкафах шириной800 мм можно устанавливать как спереди, так и сзади шкафа.Кабельный канал закрывается крышкой. Организационныекольца (на фотографии – изделия голубого цвета), помимо имеющихся в комплекте, при необходимости можно приобретать отдельно.
Собранный каркас шкафа шириной 800 мм с установленными горизонтальными и 19” монтажными профилями.
ШАГ 6
Установка передней и задней двери
Возможно два варианта исполнения дверей.
AS – передняя дверь стеклянная(с металлическими боковинами),задняя металлическая сплошная
Пример партномера шкафа:
TTB-4782-AS-RAL9004
DD – передняя и задняя двери металлические перфорированные(обе двери распашные)
Пример партномера шкафа:
TTB-4782-DD-RAL9004
Передние и задние двери шкафов TTB поставляются с неустановленными ручками (с замками).
Система запирания дверей двустворчатого (распашного) типа.
Пример запирания двустворчатой (распашной) двери.
В шкафах с дверями двустворчатого (распашного) типа, помимо установки ручки с замком, необходимо также собрать систему запирания дверей, состоящую из собственно ручки (с замком) и присоединяемых механических тяг для фиксации закрытого положения двери в трех точках (посредине, вверху и внизу).
Схема сборки системы запирания дверей
–в случае двустворчатых (распашных) дверей
Пример запирания одностворчатой двери.
В шкафах с одностворчатыми дверями механические тяги не применяются. Запирание двери производится только в одной точке – посредине шкафа.
После завершения сборки системы запирания двери, необходимо будет установить вставные петливверху и внизу рамы двери. После чего можно приступать к установке двери в шкаф.
Вначале вставьте нижний шток двери* в предусмотренное отверстие в нижней части шкафа, а затем приступайте к фиксации двери в верхней части шкафа.
————————————
* При необходимости под нижний шток можно подложить шайбу
Отжав подпружиненный стержень вверху шкафа, установите и зафиксируйте дверь.
Таким же образом установите заднюю дверь шкафа. Двери всех вариантов исполнения (стеклянные, металлические, распашные) устанавливаются одинаковым способом.
ШАГ 7

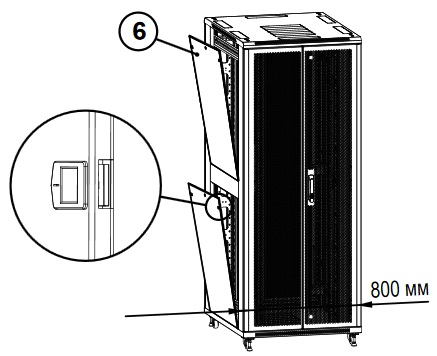

Установка боковых панелей
Винтами М5х10 закрепите к каркасу виброгасители боковых панелей.
Виброгасители крепятся с внутренней стороны вертикальной рамы.
Установите боковую панель сначала внизу шкафа, а затем прижмите ее верхнюю часть, фиксируя закрытое положение двумя защелками.
Шкаф в собранном виде.
Пример шкафа шириной 600 мм. Показана конфигурация дверей типа AS (передняя дверь стеклянная, задняя металлическая сплошная).
Пример шкафа шириной 600 мм. Показана конфигурация дверей типа DD (передняя и задняя двери металлические перфорированные – обе двери распашные).
Примеры шкафов шириной 800 мм с установленными вертикальными кабельными организаторами в вариантах исполнения дверей типа AS и DD.
ШАГ 8

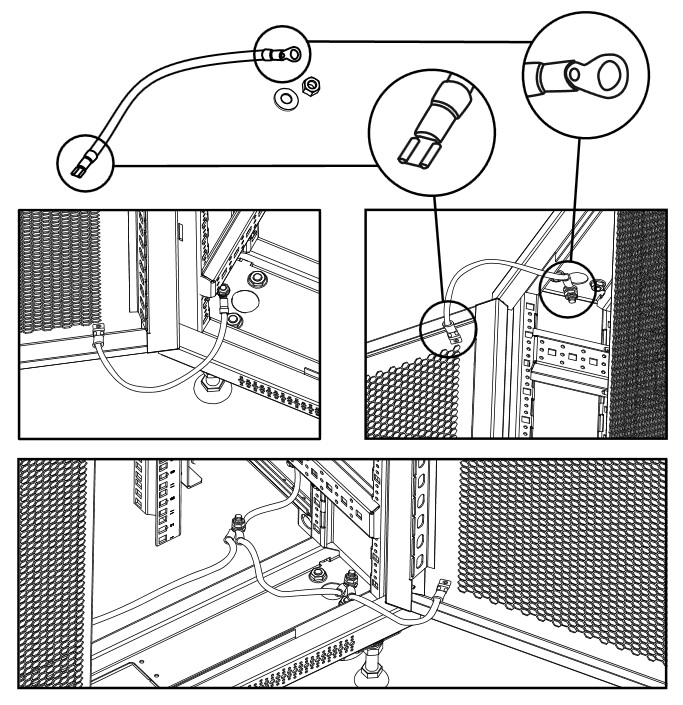

Подключение заземления
Согласно «Правилам устройства электроустановок» (ПУЭ, 1.7.76 п.4), а также по стандарту ANSI/TIA/EIA-607 «Требования по заземлению и электрическим соединениям телекоммуникационных систем коммерческих зданий» – телекоммуникационные шкафы подлежат заземлению. При заземлении нескольких телекоммуникационных шкафов запрещается соединять их одним заземляющим проводником в последовательную цепь.
Система заземления телекоммуникационного шкафа реализуется с помощью комплекта заземляющихпроводов, которые соединяют все металлические элементы шкафа в единый контур заземления.
Металлические элементы шкафа, такие каккаркас, крыша и основание – оснащены узламизаземления в виде резьбовых шпилек.
Боковые панели, передняя и задняя двери –оснащены клеммными наконечниками дляподключения разъемных соединителей.
Используя заземляющие провода, подключите все металлические элементы шкафак предусмотренным для них узлам заземления. На завершающем этапе подключите главныйзаземляющий контакт шкафа к существующей в здании общей системе заземления.
При необходимости, помимо простейшей сборки заземляющего контура (на основе только лишьзаземляющих проводов), заземление можно организовать с использованием 19” заземляющей шиныили нескольких шин других размеров. Заземляющие шины заказываются отдельно.
ШАГ 1
Проверьте наличие всех компонентов
|
|
 Рама каркаса (передняя и задняя) — 2 шт. |
 Горизонтальный монтажный профиль -4/6/6 шт. 1) |
 19-дюймовый монтажный профиль — 4 шт. |
 Крепление для 19-дюймового профиля (только для шкафов шириной 800 мм) — 8/12/12 шт. 1) |
|
|
|
 Нижняя панель — 1 шт. |
 Ролики (колесики) — 4 шт. |
 Регулируемые ножки — 4 шт. |
|
 Вертикальный кабельный организатор (только для шкафов шириной 800 мм) 2 шт. |
 Разделяющая планка (только для шкафов с боковыми панелями из двух частей) 2 шт. |
|
|
|
|
 Замок боковой панели: 2 шт. (для цельных панелей) или 4 шт. (для панелей, состоящих из двух частей) |
 Виброгаситель боковой панели (только для шкафов высотой от 32U при глубине 600 мм): -/4/4 шт. |
|
|
|
|
|
|
————————————
1) Количество зависит от высоты шкафа: <32U (менее)/=32U (равно)/>32U (более).
2)Количество крепежных элементов зависит от ширины и высоты шкафа.
ШАГ 2
Сборка каркаса

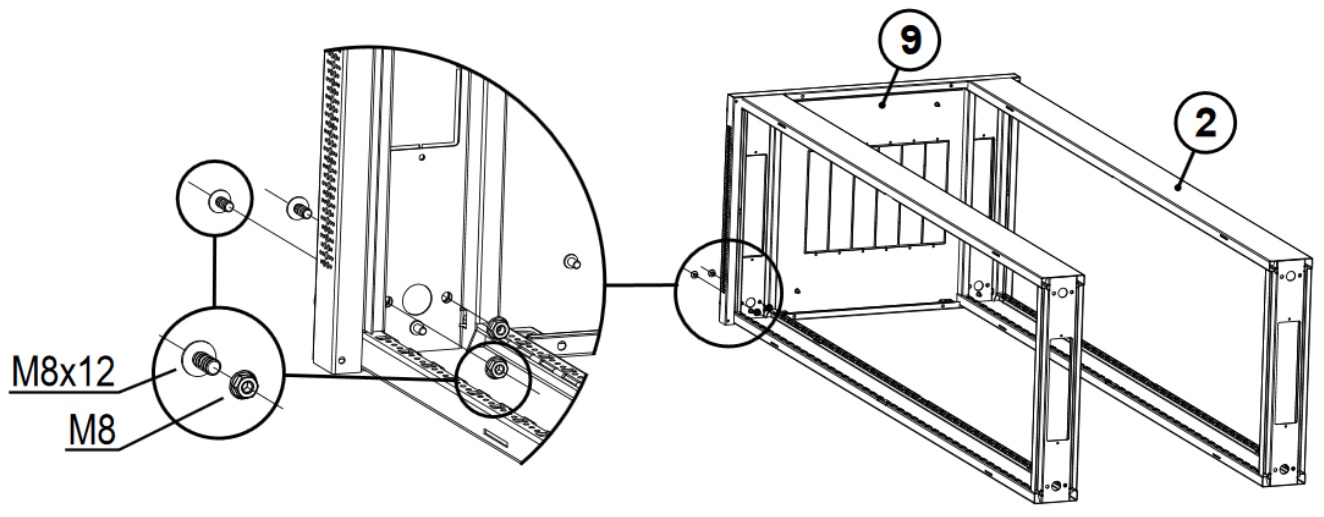

Соедините переднюю и заднюю рамы каркаса с нижней панелью шкафа (панель-пол). Используйте по одному винту М8х12 с фланцевой гайкой для каждой точки соединения.
Вначале вставляйте винты в отверстия, которые находятся ближе к центру шкафа; затем в отверстия, которые ближе к краю шкафа. Каждый винт затягивайте гайкой.
Таким же образом зафиксируйте к рамам каркаса верхнюю панель шкафа
(панель-крыша).
В комплекте имеется один* щеточный кабельный ввод. Для его установки удалите выламываемую заглушку. Используйте два винта М4х8 с гайками.
————————————
* Дополнительные кабельные вводы можно заказать отдельно.
Установите между передней и задней рамами каркаса разделяющие планки (относится только к шкафам, у которых боковые панели состоят из двух частей). Каждая планка крепится четырьмя винтами М5х10. Положение планок выбирается соответственно высоте боковых панелей, состоящих из двух частей.
ШАГ 3
Установка роликов и регулируемых ножек

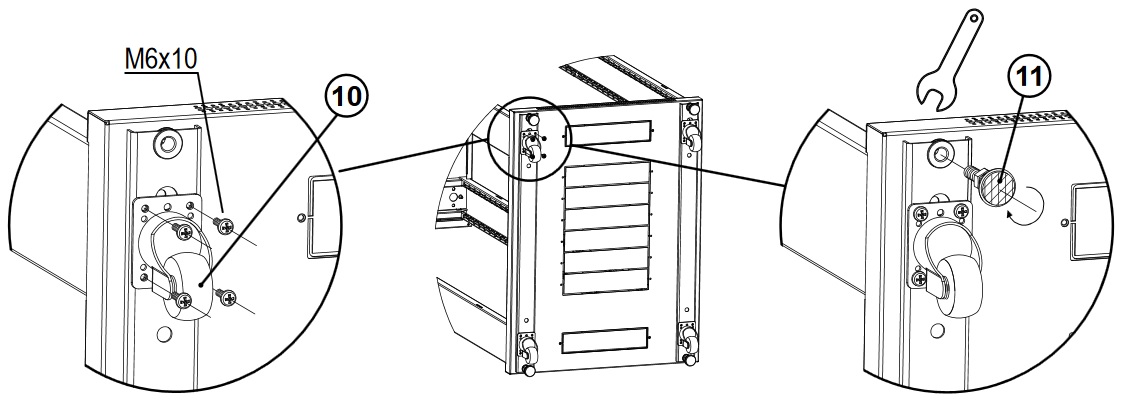

При помощи 16 винтов М6х10 закрепите четыре ролика к нижней панели шкафа. Проверьте затяжку соединений. Затем вкрутите регулируемые ножки , зафиксируйте их гайками.
ШАГ 4
Установка горизонтальных монтажных профилей
Каждый горизонтальный профиль фиксируется к каркасу четырьмя винтами М5х10. Обратите внимание, что V-образная прорезь должна быть направлена в сторону нижней панели.
ШАГ 5

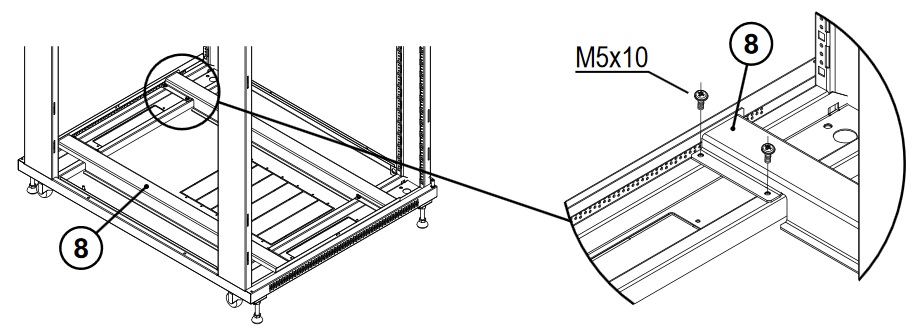

Установка усиливающих профилей (только для шкафов шириной 800 мм.)
При помощи винтов М5х10 закрепите к нижней панели усиливающие профили
. Для каждого профиля используйте по четыре винта.
ШАГ 6
Установка 19-дюймовые монтажные профили.
В шкафах шириной 600 мм 19-дюймовые монтажные профили фиксируются непосредственно к горизонтальным монтажным профилям винтами М6х12 и фланцевыми гайками, а в шкафах шириной 800 мм для их установки применяют такие вспомогательные компоненты, как крепления для 19-дюймовых монтажных профилей .
Каждое крепление для 19-дюймовых монтажных профилей фиксируется четырмя винтами М5х10*.
————————————
* Возможен также вариант крепления двумя винтами М6х12 и закладными гайками.
В шкафах шириной 800 мм 19-дюймовые монтажные профили фиксируются винтами М6х12 и фланцевыми гайками.
ШАГ 7
Установка вертикальных кабельных организаторов (только для шкафов шириной 800 мм)
Вертикальные кабельные организаторы фиксируются винтами М5х10 в два боковых отверстия в креплениях для 19-дюймовых монтажных профилей .
ШАГ 8
Установка передней и задней двери
Передние и задние распашные двери
,

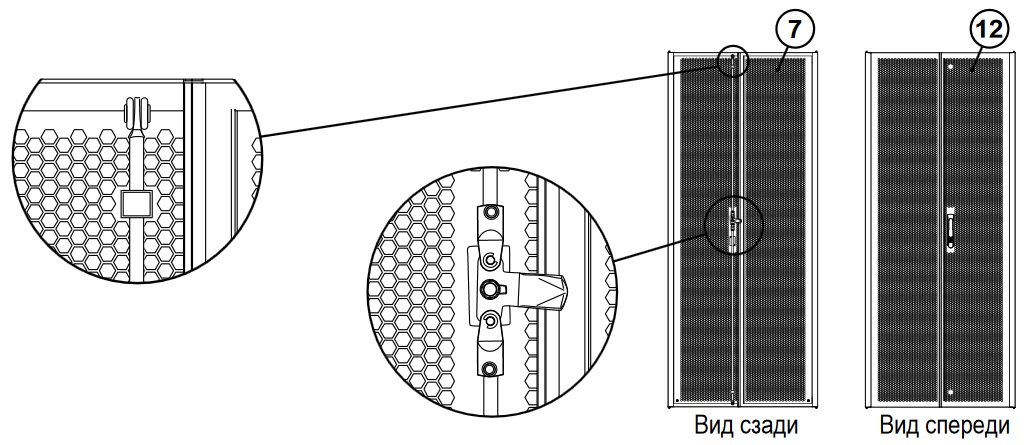

поставляются с неустановленными ручками (с замками). Вначале соберите систему запирания* на основе механических тяг с фиксацией закрытия двери в трех точках. Затем приступайте к установке дверей.
————————————
* Схема сборки системы запирания распашных дверей предоставляется на отдельном листе.

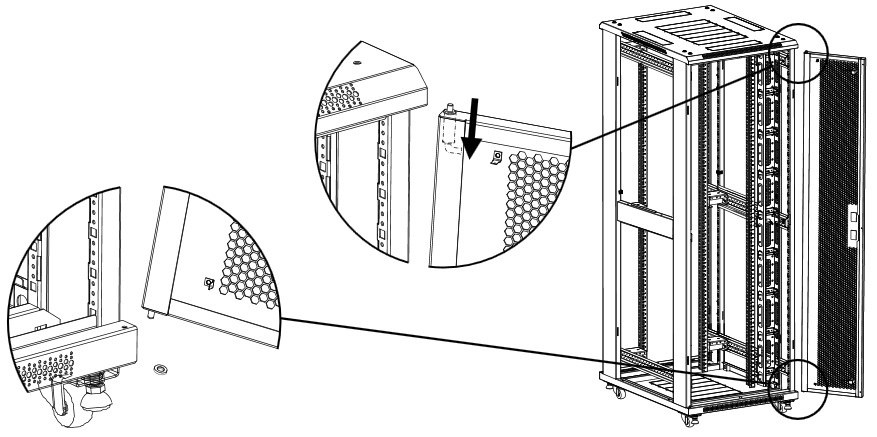

Вначале вставьте нижний шток* в отверстие в основании шкафа, затем зафиксируйте дверь вверху — для этого отожмите верхний подпружиненный стержень, установите и зафиксируйте дверь.
————————————
* При необходимости под нижний шток можно подложить шайбу.
ШАГ 9
Установка боковых панелей

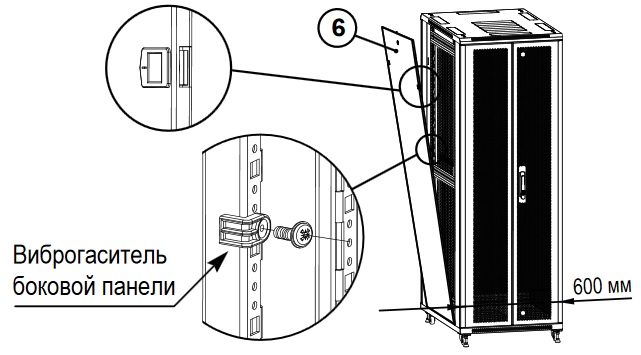

Используя винты М5х10, установите виброгасители боковых панелей (только для шкафов глубиной 600 мм, имеющих высоту от 32U). Вставьте боковую панель
сначала внизу, а затем прижмите ее вверху, фиксируя закрытие двумя защелками.
В шкафах высотой менее 32U, а также глубиной 600 мм (независимо от высоты), применяются цельные боковые панели.
В шкафах высотой от 32U (кроме шкафов глубиной 600 мм) боковые панелисостоят из двух частей.
ШАГ 10
Установка шкафа на место эксплуатации

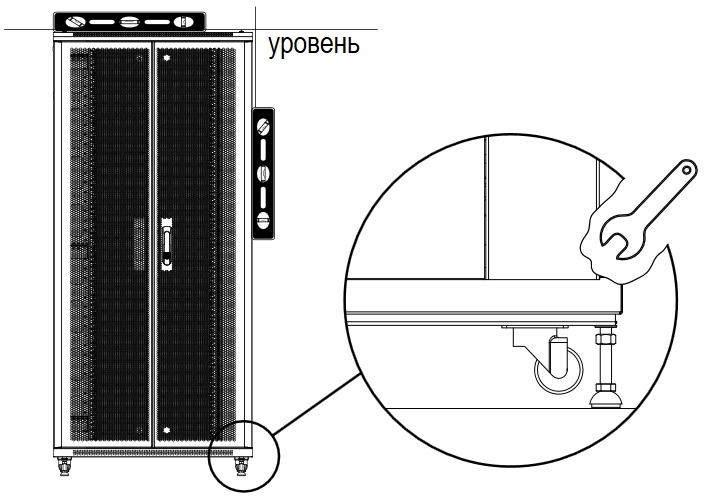

Используя линейку с функцией уровня, компенсируйте регулируемыми ножками неровности пола и установите шкаф в вертикальное положение. Зафиксируйте гайки на ножках до упора.
Внимание! В стационарном состоянии шкафа ролики не должны оставаться под нагрузкой. То есть стационарно шкаф должен опираться на ножки, а при перемещении используются ролики.
ШАГ 11
Подключение заземления
Заземляющие провода с одной стороны оконцованы разьемными соединителями, а с другой — наконечниками с кольцом.
Нижняя и верхняя панели оснащены резьбовыми шпильками; подключите к ним наконечники с кольцом. Установите шайбы, затяните гайки.
Боковые панели и двери оснащены ножевыми клеммами; подключите к ним концы проводов с разьемными соединителями.
На завершающем этапе подключите шкаф к обшей системе заземления.
В верхней и нижней панелях предусмотрены выламываемые заглушки* для установки кабельных вводов и вентиляторных модулей.
————————————
* Количество выламываемых заглушек зависит от модели (размеров) шкафа.

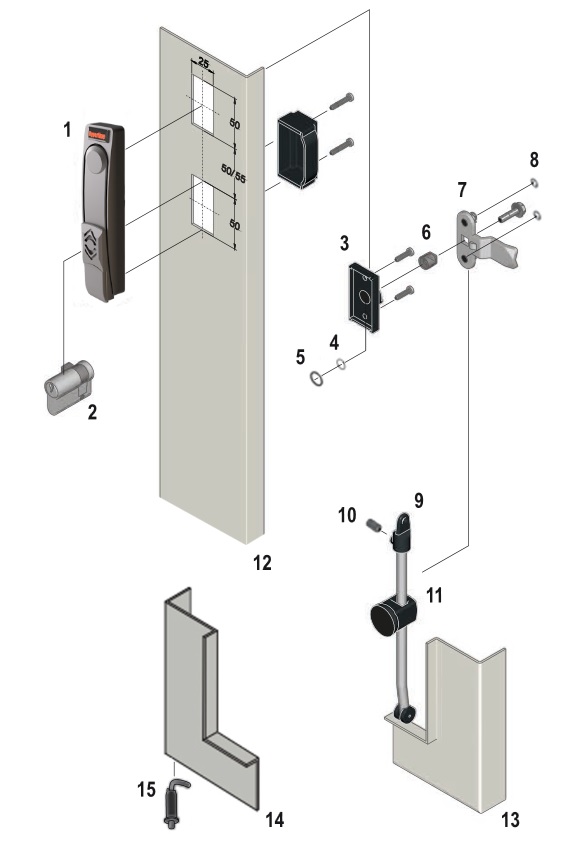

Схема сборки системы запирания дверей
1 Замок
2 Вставка
3 Накладка
4 Шайба пластиковая
5 Шайба-прокладка резиновая
6 Втулка
7 Трехточечный язычок с ограничителем под накладку
8 Шайба упорная стопорная
9 Тяга Ø8, держатель тяги
10 Винт установочный с внутренним шестигранником Р3 (Нех)
11 Направляющая Ø8
12 Дверь шкафа
13 Рант шкафа
14 Угол двери шкафа
15 Вставная петля двери
Руководство по сборке напольных 19” шкафов
Hyperline серии TTB
cabling systems
www.hyperline.ru
2
Шкафы серии TTB поставляются в разобранном виде в пяти плоских картонных коробках. Коробка № 6 «Вертикальный кабельный организатор» поставляется только к шкафам шириной 800 мм.
Коробка № 1 Верхняя и нижняя панели, горизонтальные профили, аксессуары, крепежКоробка № 2 Передняя и задняя двериКоробка № 3 Каркас (передняя рама), 19” монтажные профилиКоробка № 4 Каркас (задняя рама), 19” монтажные профилиКоробка № 5 Боковые панели
После распаковки шкафа проверьте наличие всех необходимых компонентов и крепежа в комплекте поставки.

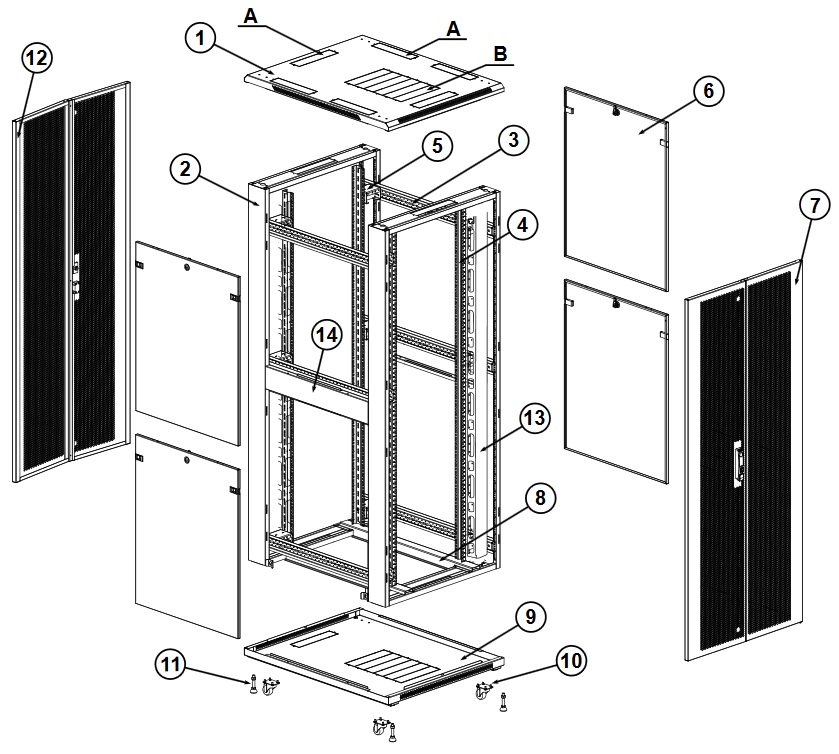

ШАГ 1. Проверьте наличие всех компонентов
AS – передняя дверь стеклянная(с металлическими боковинами),задняя металлическая сплошная
DD – передняя и задняя двериметаллические перфорированные
(обе двери распашные)
Боковые панели
Верхняя и нижняя панели, горизонтальные профили, аксессуары, крепеж
Передняя и задняя рамы каркаса
19-дюймовыемонтажные профили
3
Регулируемые опоры (ножки) 4 шт.
Высокопрочные 2” ролики 4 шт.
Крепление для 19” монтажного профиля (только для шкафов шириной 800 мм) 8-12 шт.1
Винт M8х12 + гайка фланцевая зубчатая M8 16 шт.
Винт М6х12 + гайка фланцевая зубчатая М6 8-12 шт.1
Винт самонарезающий M5х10 40-116 шт.1
Комплект для крепления аксессуаров (винт М6х16 + гайка закладная М6 + шайба тонкая пластиковая + шайба высокая металлическая)
20-40 шт.1
Виброгасители боковых панелей 4 шт.
Замки боковых панелей 2 шт.
Комплект заземления (кабели, гайки, шайбы) 1 шт.
Щеточный кабельный вводВинт М4х8 + гайка фланцевая зубчатая M4
1 шт.2 шт.
Система запирания дверей2 (ручки дверей, механические тяги, крепеж) 2 шт.
Вертикальные кабельные организаторы – 2шт.поставляются только для шкафов шириной 800 мм.
Инструменты, применяемые для сборки шкафа (в комплект не входят)
Ключ шестигранный H3 (Hex) – понадобится при сборке системы запирания дверей
1) Количество зависит от модели шкафа
2) В шкафах с двустворчатыми (распашными) дверями типа DD используются механические тяги и замок 3-точечной фиксации; в шкафах с одностворчатыми
дверями типа AS – одноточечный замок (без применения механических тяг)
Отвертка с крестообразным шлицем (Phillips)
Ключ гаечный 19 (18) мм
4
Конструкция передней и задней рам каркаса является полностью идентичной. Поэтому при сборке каркаса их положение (спереди или сзади шкафа, в его верхней или нижней части) не имеет значения.
ШАГ 2. Сборка каркаса
Для соединения компонентов используйте винты М8 и фланцевые зубчатые гайки М8. Для затяжки винтов используйте отвертку с крестообразным шлицем (Phillips).
При соединении нижней панели с рамами каркасавначале вставьте винт М8 в отверстие, которое размещено
ближе к центру шкафа; затяните винт гайкой М8. Затемустановите следующий винт в отверстие, которое
ближе к краю шкафа; затяните гайку.
струкция передней и задней рам каркаса является полностью идентичной. Поэтому при сборке каркас
Вставьте переднюю и заднюю рамы каркаса в нижнююпанель шкафа (панель-пол) и затяните соединения при
помощи восьми винтов М8 и фланцевых гаек.
5
Таким же образом зафиксируйте к рамам каркасаверхнюю панель шкафа (панель-потолок).
Щеточный кабельный ввод крепится двумя винтами М4х8 и гайками. Для его установки удалите
выламываемую заглушку в соответствующей панели (вверху или внизу шкафа).
При соединении верхней панели с рамами каркаса вначале вставляйте винты М8 в отверстия, размещенные
ближе к центру шкафа. Каждый винт затягивайте гайкой М8. Затем устанавливайте винты в отверстия,
которые ближе к краю шкафа.
В комплекте имеется один* щеточный кабельный ввод. Его можно установить в штатное место в раме каркаса как на
данном этапе, так и в любое другое время. * Дополнительные панели со щеточными вводами можно заказать отдельно
6
ШАГ 3. Установка роликов и регулируемых ножек
При помощи 16 самонарезающих винтов M5х10 закрепите четыре высокопрочных 2” ролика к нижней панели шкафа. Для затяжки соединений используйте отвертку с крестообразным шлицем (Phillips).
Вкрутите в соответствующие отверстия четыре регулируемые ножки. Зафиксируйте соединения гайками.
В дальнейшем, при установке шкафа в вертикальное положение и после завершения регулировки высоты
ножек, убедитесь в надежной фиксации всех четырех ножек гайками.
В стационарном состоянии шкафа ролики не должныоставаться под нагрузкой. То есть стационарно
шкаф должен опираться на ножки, а при перемещении используются ролики.
7
Обратите внимание, что V-образная прорезь на горизонтальном монтажном профиле должна быть направлена в сторону нижней панели.
Каждый горизонтальный монтажный профиль фиксируется к каркасу четырьмя самонарезающими винтами M5х10.
ШАГ 4. Установка горизонтальных монтажных профилей
Для фиксации горизонтальных монтажных профилей к каркасу используются самонарезающие винты M5х10.
Для затяжки соединений используйте отвертку с крестообразным шлицем (Phillips).
8
В шкафах шириной 600 мм – 19-дюймовые монтажные профили фиксируются непосредственнок горизонтальным монтажным профилям самонарезающими винтами M5х10.
ШАГ 5. Установка 19” монтажных профилей
Каждое крепление для 19” монтажных профилей1 фиксируется к горизонтальным монтажным профилям при
помощи двух винтов М6 в комплекте с закладными гайками. Под каждый винт подкладывается вначале высокая металлическая шайба, а затем тонкая пластиковая.
Фиксация вертикальных направляющих (19” монтажных профилей) в шкафах шириной 800 мм производится винтами M6 и фланцевыми гайками.
1) В шкафах шириной 600 мм компонент не используется
В шкафах шириной 800 мм для установки 19-дюймовыхмонтажных профилей применяют такие вспомогательные
компоненты, как крепления для 19” монтажных профилей.
В шкафах шириной 600 мм – 19-дюймовые мон
9
Вертикальные кабельные организаторы1 фиксируются винтами M5х10 в два боковых отверстия в креплениях
для 19” монтажных профилей1.
Собранный каркас шкафа шириной 800 мм с установленными горизонтальными и
19” монтажными профилями.
Вертикальные кабельные организаторы1 в шкафах шириной800 мм можно устанавливать как спереди, так и сзади шкафа.
Кабельный канал закрывается крышкой. Организационныекольца (на фотографии – изделия голубого цвета), помимо
имеющихся в комплекте, при необходимости можно приобретать отдельно.
1) В шкафах шириной 600 мм компонент не используется
Обратите также внимание, что в шкафах шириной 800 мм крепление для 19” монтажных профилей1 можно зафиксировать к горизонтальному профилю еще одним способом – при помощи
четырех самонарезающих винтов М5х10. Такой способ более трудоемкий и менее распространен, однако при необходимости
он способен обеспечить очень надежную фиксацию.
2-й способ фиксации креплений для
19” монтажных профилей1 – четырьмя винтами
10
Передние и задние двери шкафов TTB поставляются с неустановленными ручками (с замками).
В шкафах с дверями двустворчатого (распашного) типа, помимо установки ручки с замком, необходимо также собрать систему запирания дверей, состоящую из собственно ручки (с замком) и присоединяемых механических
тяг для фиксации закрытого положения двери в трех точках (посредине, вверху и внизу).
ШАГ 6. Установка передней и задней двери
Возможно два варианта исполнения дверей.
Система запирания дверей двустворчатого (распашного) типа.
Пример запирания двустворчатой (распашной) двери.
Схему сборки системызапирания см. на стр. 11
11
Схема сборки системы запирания дверей– в случае двустворчатых (распашных) дверей
Схема сборки системы запирания дверей– в случае двустворчатых (распашных) дверей
В шкафах с одностворчатыми дверями механические тяги не применяются. Запирание двери производится только
в одной точке – посредине шкафа.
Пример запирания одностворчатой двери.
9. Шайба пластиковая10. Шайба-прокладка резиновая
1. Замок2. Вставка3. Зубчатый механизм
5. 1-точ. язычок с ограничителем6. Плоская тяга с роликами
4. Адаптер
7. Направляющая P3148. Накладка
11. Втулка12. 1-точ. язычок с ограничителем под накладку
13. 3-точ. язычок с ограничителем под накладку
15. Тяга ø8, держатель тяги
17. Направляющая ø8 18. Дверь шкафа19. Рант шкафа
14. Шайба упорная стопорная
16. Винт установочный с внутренним шестиграником H3
20. Угол двери шкафа 21. Вставная петля двери
12
Вначале вставьте нижний шток двери* в предусмотренное отверстие в нижней части шкафа, а затем приступайте к фиксации двери в верхней части шкафа.
Отжав подпружиненный стержень вверху шкафа, установите и
зафиксируйте дверь.
Таким же образом установите заднюю дверь шкафа. Двери всех вариантов исполнения (стеклянные, металлические, распашные) устанавливаются одинаковым способом.
После завершения сборки системы запирания двери, необходимо будет установить вставные петливверху и внизу рамы двери. После чего можно приступать к установке двери в шкаф.
* При необходимости под нижний шток можно подложить шайбу
13
Установите боковую панель сначала внизу шкафа, а затем прижмите ее верхнюю часть, фиксируя
закрытое положение двумя защелками.
Самонарезающими винтами М5х10 закрепите к каркасу виброгасители боковых панелей.
Виброгасители крепятся с внутренней стороны вертикальной рамы.
ШАГ 7. Установка боковых панелей
14
Шкаф в собранном виде.
Пример шкафа шириной 600 мм. Показана конфигурация дверей типа AS (передняя дверь стеклянная, задняя
металлическая сплошная).
Пример шкафа шириной 600 мм. Показана конфигурация дверей типа DD (передняя и задняя двери металлические
перфорированные – обе двери распашные).
Примеры шкафов шириной 800 мм с установленными вертикальными кабельными организаторами в вариантах исполнения дверей типа AS и DD.
установленными вертикальнымиПримеры шкафов шириной 800
15
Согласно «Правилам устройства электроустановок» (ПУЭ, 1.7.76 п.4), а также по стандарту ANSI/TIA/EIA-607 «Требования по заземлению и электрическим соединениям телекоммуникационных систем коммерческих зданий» – телекоммуникационные шкафы подлежат заземлению. При заземлении нескольких телекоммуникационных шкафов запрещается соединять их одним заземляющим проводником в последовательную цепь.
Система заземления телекоммуникационного шкафа реализуется с помощью комплекта заземляющихпроводов, которые соединяют все металлические элементы шкафа в единый контур заземления.
Металлические элементы шкафа, такие каккаркас, крыша и основание – оснащены узлами
заземления в виде резьбовых шпилек.
ШАГ 8. Подключение заземления
Боковые панели, передняя и задняя двери –оснащены клеммными наконечниками для
подключения разъемных соединителей.
16
Используя заземляющие провода, подключите все металлические элементы шкафак предусмотренным для них узлам заземления. На завершающем этапе подключите главный
заземляющий контакт шкафа к существующей в здании общей системе заземления.
При необходимости, помимо простейшей сборки заземляющего контура (на основе только лишьзаземляющих проводов), заземление можно организовать с использованием 19” заземляющей шины
или нескольких шин других размеров. Заземляющие шины заказываются отдельно.
www.hyperline.ru
Виды гарантий от компании Hyperline:http://www.hyperline.ru/sks/garantii.shtmlhttp://new.hyperline.ru/learn/komponentnaya-garantiya/
ШАГ 1
Проверьте наличие всех компонентов
Шкафы серии TTB поставляются в разобранном виде в пяти плоских картонных коробках. Коробка No 6 «Вертикальный кабельный организатор» поставляется только к шкафам шириной 800 мм.
Коробка No 1 Верхняя и нижняя панели, горизонтальные профили, аксессуары, крепеж
Коробка No 2 Передняя и задняя двери
Коробка No 3 Каркас (передняя рама), 19” монтажные профили
Коробка No 4 Каркас (задняя рама), 19” монтажные профили
Коробка No 5 Боковые панели
После распаковки шкафа проверьте наличие всех необходимых компонентов и крепежа в комплекте поставки.
Панели, горизонтальные профили, аксессуары, крепеж |
|
|
Передняя дверь стеклянная, задняя металлическая сплошная |
Передняя и задняя двери металлические перфорированные |
|
|
|
Крепление для 19” монтажного профиля 8-12 шт. |
Винт M8х12 + гайка фланцевая M8 16 шт. |
Винт М6х12 + гайка фланцевая М6 8-12 шт.1 |
Винты М5х10, М6х10 24-100 шт.1 16 шт. |
|
|
Виброгасители боковых панелей 4 шт. |
|
Комплект заземления (кабели, гайки, шайбы) 1 шт. |
Щеточный кабельный ввод Винт М4х8 + гайка фланцевая M4 1 шт. 2 шт. |
Система запирания дверей2 (ручки дверей, механические тяги, крепеж) 2 шт. |
————————————
1) Количество зависит от модели шкафа
————————————
2) В шкафах с двустворчатыми (распашными) дверями типа DD используются механические тяги и замок 3-точечной фиксации; в шкафах с одностворчатыми дверями типа AS – одноточечный замок (без применения механических тяг)
Инструменты, применяемые для сборки шкафа (в комплект не входят)
Отвертка с крестообразным шлицем (Phillips)
Ключ гаечный 19 (18) мм
Ключ шестигранный H3 (Hex) – понадобится при сборке системы запирания дверей
Вертикальные кабельные организаторы – 2шт. поставляются только для шкафов шириной 800 мм.
ШАГ 2
Сборка каркаса
Для соединения компонентов используйте винты М8 и фланцевые гайки М8.
Для затяжки винтов используйте отвертку с крестообразным шлицем (Phillips).
Вставьте переднюю и заднюю рамы каркаса в нижнююпанель шкафа (панель-пол) и затяните соединения припомощи восьми винтов М8 и фланцевых гаек.
При соединении нижней панели с рамами каркасавначале вставьте винт М8 в отверстие, которое размещеноближе к центру шкафа; затяните винт гайкой М8. Затемустановите следующий винт в отверстие, котороеближе к краю шкафа; затяните гайку.
Конструкция передней и задней рам каркаса является полностью идентичной. Поэтому при сборке каркаса их положение (спереди или сзади шкафа, в его верхней или нижней части) не имеет значения.
Таким же образом зафиксируйте к рамам каркасаверхнюю панель шкафа (панель-потолок).
При соединении верхней панели с рамами каркаса вначале вставляйте винты М8 в отверстия, размещенные ближе к центру шкафа. Каждый винт затягивайте гайкой М8. Затем устанавливайте винты в отверстия, которые ближе к краю шкафа.
В комплекте имеется один* щеточный кабельный ввод. Его можно установить в штатное место в раме каркаса как наданном этапе, так и в любое другое время.
Щеточный кабельный ввод крепится двумя винтами М4х8 и гайками. Для его установки удалите выламываемую заглушку в соответствующей панели (вверху или внизу шкафа).
————————————
*Дополнительные панели со щеточными вводами можно заказать отдельно
ШАГ 3
Установка роликов и регулируемых ножек
При помощи 16 винтов М6х10 закрепите четыре высокопрочных 2” ролика к нижней панели шкафа. Для затяжки соединений используйте отвертку с крестообразным шлицем (Phillips).
Вкрутите в соответствующие отверстия четыре регулируемые ножки. Зафиксируйте соединения гайками.
В дальнейшем, при установке шкафа в вертикальное положение и после завершения регулировки высоты ножек, убедитесь в надежной фиксации всех четырех ножек гайками.
В стационарном состоянии шкафа ролики не должныоставаться под нагрузкой. То есть стационарно шкаф должен опираться на ножки, а при перемещении используются ролики.
ШАГ 4
Установка горизонтальных монтажных профилей
Для фиксации горизонтальных монтажных профилей к каркасу используются винты М5х10.
Для затяжки соединений используйте отвертку с крестообразным шлицем (Phillips).
Обратите внимание, что V-образная прорезь на горизонтальном монтажном профиле должна быть направлена в сторону нижней панели.
Каждый горизонтальный монтажный профиль фиксируется к каркасу 4-мя винтами.
ШАГ 5
Установка 19” монтажных профилей
В шкафах шириной 600 мм – 19-дюймовые монтажные профили фиксируются непосредственно к горизонтальным монтажным профилям винтами М5х10.
В шкафах шириной 800 мм для установки 19-дюймовыхмонтажных профилей применяют такие вспомогательныекомпоненты, как креплениядля 19” монтажныхпрофилей.
Каждое крепление для 19” монтажных профилей1 фиксируется к горизонтальным монтажным профилям при помощи двух винтов М6 в комплекте с закладными гайками. Под каждый винт подкладывается вначале высокая металлическая шайба, а затем тонкая пластиковая.
————————————
1)В шкафах шириной 600 мм компонент не используется
Фиксация вертикальных направляющих (19” монтажных профилей) в шкафах шириной 800 мм производится винтами M6 и фланцевыми гайками.
Обратите также внимание, что в шкафах шириной 800 мм крепление для 19” монтажных профилей 1 можно зафиксировать к горизонтальному профилю еще одним способом – при помощи четырех винтов М5х10. Такой способ более трудоемкий и менее распространен, однако при необходимости он способен обеспечить очень надежную фиксацию..
Вертикальные кабельные организаторы 1 фиксируются винтами М5х10 в два боковых отверстия в креплениях для 19” монтажных профилей 1.
————————————
1)В шкафах шириной 600 мм компонент не используется
Вертикальные кабельные организаторы 1 в шкафах шириной800 мм можно устанавливать как спереди, так и сзади шкафа.Кабельный канал закрывается крышкой. Организационныекольца (на фотографии – изделия голубого цвета), помимо имеющихся в комплекте, при необходимости можно приобретать отдельно.
Собранный каркас шкафа шириной 800 мм с установленными горизонтальными и 19” монтажными профилями.
ШАГ 6
Установка передней и задней двери
Возможно два варианта исполнения дверей.
AS – передняя дверь стеклянная(с металлическими боковинами),задняя металлическая сплошная
Пример партномера шкафа:
TTB-4782-AS-RAL9004
DD – передняя и задняя двери металлические перфорированные(обе двери распашные)
Пример партномера шкафа:
TTB-4782-DD-RAL9004
Передние и задние двери шкафов TTB поставляются с неустановленными ручками (с замками).
Система запирания дверей двустворчатого (распашного) типа.
Пример запирания двустворчатой (распашной) двери.
В шкафах с дверями двустворчатого (распашного) типа, помимо установки ручки с замком, необходимо также собрать систему запирания дверей, состоящую из собственно ручки (с замком) и присоединяемых механических тяг для фиксации закрытого положения двери в трех точках (посредине, вверху и внизу).
Схема сборки системы запирания дверей
–в случае двустворчатых (распашных) дверей
Пример запирания одностворчатой двери.
В шкафах с одностворчатыми дверями механические тяги не применяются. Запирание двери производится только в одной точке – посредине шкафа.
После завершения сборки системы запирания двери, необходимо будет установить вставные петливверху и внизу рамы двери. После чего можно приступать к установке двери в шкаф.
Вначале вставьте нижний шток двери* в предусмотренное отверстие в нижней части шкафа, а затем приступайте к фиксации двери в верхней части шкафа.
————————————
* При необходимости под нижний шток можно подложить шайбу
Отжав подпружиненный стержень вверху шкафа, установите и зафиксируйте дверь.
Таким же образом установите заднюю дверь шкафа. Двери всех вариантов исполнения (стеклянные, металлические, распашные) устанавливаются одинаковым способом.
ШАГ 7
Установка боковых панелей
Винтами М5х10 закрепите к каркасу виброгасители боковых панелей.
Виброгасители крепятся с внутренней стороны вертикальной рамы.
Установите боковую панель сначала внизу шкафа, а затем прижмите ее верхнюю часть, фиксируя закрытое положение двумя защелками.
Шкаф в собранном виде.
Пример шкафа шириной 600 мм. Показана конфигурация дверей типа AS (передняя дверь стеклянная, задняя металлическая сплошная).
Пример шкафа шириной 600 мм. Показана конфигурация дверей типа DD (передняя и задняя двери металлические перфорированные – обе двери распашные).
Примеры шкафов шириной 800 мм с установленными вертикальными кабельными организаторами в вариантах исполнения дверей типа AS и DD.
ШАГ 8
Подключение заземления
Согласно «Правилам устройства электроустановок» (ПУЭ, 1.7.76 п.4), а также по стандарту ANSI/TIA/EIA-607 «Требования по заземлению и электрическим соединениям телекоммуникационных систем коммерческих зданий» – телекоммуникационные шкафы подлежат заземлению. При заземлении нескольких телекоммуникационных шкафов запрещается соединять их одним заземляющим проводником в последовательную цепь.
Система заземления телекоммуникационного шкафа реализуется с помощью комплекта заземляющихпроводов, которые соединяют все металлические элементы шкафа в единый контур заземления.
Металлические элементы шкафа, такие каккаркас, крыша и основание – оснащены узламизаземления в виде резьбовых шпилек.
Боковые панели, передняя и задняя двери –оснащены клеммными наконечниками дляподключения разъемных соединителей.
Используя заземляющие провода, подключите все металлические элементы шкафак предусмотренным для них узлам заземления. На завершающем этапе подключите главныйзаземляющий контакт шкафа к существующей в здании общей системе заземления.
При необходимости, помимо простейшей сборки заземляющего контура (на основе только лишьзаземляющих проводов), заземление можно организовать с использованием 19” заземляющей шиныили нескольких шин других размеров. Заземляющие шины заказываются отдельно.
Руководство по сборке напольных 19” шкафов
Hyperline серии TTB
cabling systems
www.hyperline.ru
2
Шкафы серии TTB поставляются в разобранном виде в пяти плоских картонных коробках. Коробка № 6 «Вертикальный кабельный организатор» поставляется только к шкафам шириной 800 мм.
Коробка № 1 Верхняя и нижняя панели, горизонтальные профили, аксессуары, крепежКоробка № 2 Передняя и задняя двериКоробка № 3 Каркас (передняя рама), 19” монтажные профилиКоробка № 4 Каркас (задняя рама), 19” монтажные профилиКоробка № 5 Боковые панели
После распаковки шкафа проверьте наличие всех необходимых компонентов и крепежа в комплекте поставки.
ШАГ 1. Проверьте наличие всех компонентов
AS – передняя дверь стеклянная(с металлическими боковинами),задняя металлическая сплошная
DD – передняя и задняя двериметаллические перфорированные
(обе двери распашные)
Боковые панели
Верхняя и нижняя панели, горизонтальные профили, аксессуары, крепеж
Передняя и задняя рамы каркаса
19-дюймовыемонтажные профили
3
Регулируемые опоры (ножки) 4 шт.
Высокопрочные 2” ролики 4 шт.
Крепление для 19” монтажного профиля (только для шкафов шириной 800 мм) 8-12 шт.1
Винт M8х12 + гайка фланцевая зубчатая M8 16 шт.
Винт М6х12 + гайка фланцевая зубчатая М6 8-12 шт.1
Винт самонарезающий M5х10 40-116 шт.1
Комплект для крепления аксессуаров (винт М6х16 + гайка закладная М6 + шайба тонкая пластиковая + шайба высокая металлическая)
20-40 шт.1
Виброгасители боковых панелей 4 шт.
Замки боковых панелей 2 шт.
Комплект заземления (кабели, гайки, шайбы) 1 шт.
Щеточный кабельный вводВинт М4х8 + гайка фланцевая зубчатая M4
1 шт.2 шт.
Система запирания дверей2 (ручки дверей, механические тяги, крепеж) 2 шт.
Вертикальные кабельные организаторы – 2шт.поставляются только для шкафов шириной 800 мм.
Инструменты, применяемые для сборки шкафа (в комплект не входят)
Ключ шестигранный H3 (Hex) – понадобится при сборке системы запирания дверей
1) Количество зависит от модели шкафа
2) В шкафах с двустворчатыми (распашными) дверями типа DD используются механические тяги и замок 3-точечной фиксации; в шкафах с одностворчатыми
дверями типа AS – одноточечный замок (без применения механических тяг)
Отвертка с крестообразным шлицем (Phillips)
Ключ гаечный 19 (18) мм
4
Конструкция передней и задней рам каркаса является полностью идентичной. Поэтому при сборке каркаса их положение (спереди или сзади шкафа, в его верхней или нижней части) не имеет значения.
ШАГ 2. Сборка каркаса
Для соединения компонентов используйте винты М8 и фланцевые зубчатые гайки М8. Для затяжки винтов используйте отвертку с крестообразным шлицем (Phillips).
При соединении нижней панели с рамами каркасавначале вставьте винт М8 в отверстие, которое размещено
ближе к центру шкафа; затяните винт гайкой М8. Затемустановите следующий винт в отверстие, которое
ближе к краю шкафа; затяните гайку.
струкция передней и задней рам каркаса является полностью идентичной. Поэтому при сборке каркас
Вставьте переднюю и заднюю рамы каркаса в нижнююпанель шкафа (панель-пол) и затяните соединения при
помощи восьми винтов М8 и фланцевых гаек.
5
Таким же образом зафиксируйте к рамам каркасаверхнюю панель шкафа (панель-потолок).
Щеточный кабельный ввод крепится двумя винтами М4х8 и гайками. Для его установки удалите
выламываемую заглушку в соответствующей панели (вверху или внизу шкафа).
При соединении верхней панели с рамами каркаса вначале вставляйте винты М8 в отверстия, размещенные
ближе к центру шкафа. Каждый винт затягивайте гайкой М8. Затем устанавливайте винты в отверстия,
которые ближе к краю шкафа.
В комплекте имеется один* щеточный кабельный ввод. Его можно установить в штатное место в раме каркаса как на
данном этапе, так и в любое другое время. * Дополнительные панели со щеточными вводами можно заказать отдельно
6
ШАГ 3. Установка роликов и регулируемых ножек
При помощи 16 самонарезающих винтов M5х10 закрепите четыре высокопрочных 2” ролика к нижней панели шкафа. Для затяжки соединений используйте отвертку с крестообразным шлицем (Phillips).
Вкрутите в соответствующие отверстия четыре регулируемые ножки. Зафиксируйте соединения гайками.
В дальнейшем, при установке шкафа в вертикальное положение и после завершения регулировки высоты
ножек, убедитесь в надежной фиксации всех четырех ножек гайками.
В стационарном состоянии шкафа ролики не должныоставаться под нагрузкой. То есть стационарно
шкаф должен опираться на ножки, а при перемещении используются ролики.
7
Обратите внимание, что V-образная прорезь на горизонтальном монтажном профиле должна быть направлена в сторону нижней панели.
Каждый горизонтальный монтажный профиль фиксируется к каркасу четырьмя самонарезающими винтами M5х10.
ШАГ 4. Установка горизонтальных монтажных профилей
Для фиксации горизонтальных монтажных профилей к каркасу используются самонарезающие винты M5х10.
Для затяжки соединений используйте отвертку с крестообразным шлицем (Phillips).
8
В шкафах шириной 600 мм – 19-дюймовые монтажные профили фиксируются непосредственнок горизонтальным монтажным профилям самонарезающими винтами M5х10.
ШАГ 5. Установка 19” монтажных профилей
Каждое крепление для 19” монтажных профилей1 фиксируется к горизонтальным монтажным профилям при
помощи двух винтов М6 в комплекте с закладными гайками. Под каждый винт подкладывается вначале высокая металлическая шайба, а затем тонкая пластиковая.
Фиксация вертикальных направляющих (19” монтажных профилей) в шкафах шириной 800 мм производится винтами M6 и фланцевыми гайками.
1) В шкафах шириной 600 мм компонент не используется
В шкафах шириной 800 мм для установки 19-дюймовыхмонтажных профилей применяют такие вспомогательные
компоненты, как крепления для 19” монтажных профилей.
В шкафах шириной 600 мм – 19-дюймовые мон
9
Вертикальные кабельные организаторы1 фиксируются винтами M5х10 в два боковых отверстия в креплениях
для 19” монтажных профилей1.
Собранный каркас шкафа шириной 800 мм с установленными горизонтальными и
19” монтажными профилями.
Вертикальные кабельные организаторы1 в шкафах шириной800 мм можно устанавливать как спереди, так и сзади шкафа.
Кабельный канал закрывается крышкой. Организационныекольца (на фотографии – изделия голубого цвета), помимо
имеющихся в комплекте, при необходимости можно приобретать отдельно.
1) В шкафах шириной 600 мм компонент не используется
Обратите также внимание, что в шкафах шириной 800 мм крепление для 19” монтажных профилей1 можно зафиксировать к горизонтальному профилю еще одним способом – при помощи
четырех самонарезающих винтов М5х10. Такой способ более трудоемкий и менее распространен, однако при необходимости
он способен обеспечить очень надежную фиксацию.
2-й способ фиксации креплений для
19” монтажных профилей1 – четырьмя винтами
10
Передние и задние двери шкафов TTB поставляются с неустановленными ручками (с замками).
В шкафах с дверями двустворчатого (распашного) типа, помимо установки ручки с замком, необходимо также собрать систему запирания дверей, состоящую из собственно ручки (с замком) и присоединяемых механических
тяг для фиксации закрытого положения двери в трех точках (посредине, вверху и внизу).
ШАГ 6. Установка передней и задней двери
Возможно два варианта исполнения дверей.
Система запирания дверей двустворчатого (распашного) типа.
Пример запирания двустворчатой (распашной) двери.
Схему сборки системызапирания см. на стр. 11
11
Схема сборки системы запирания дверей– в случае двустворчатых (распашных) дверей
Схема сборки системы запирания дверей– в случае двустворчатых (распашных) дверей
В шкафах с одностворчатыми дверями механические тяги не применяются. Запирание двери производится только
в одной точке – посредине шкафа.
Пример запирания одностворчатой двери.
9. Шайба пластиковая10. Шайба-прокладка резиновая
1. Замок2. Вставка3. Зубчатый механизм
5. 1-точ. язычок с ограничителем6. Плоская тяга с роликами
4. Адаптер
7. Направляющая P3148. Накладка
11. Втулка12. 1-точ. язычок с ограничителем под накладку
13. 3-точ. язычок с ограничителем под накладку
15. Тяга ø8, держатель тяги
17. Направляющая ø8 18. Дверь шкафа19. Рант шкафа
14. Шайба упорная стопорная
16. Винт установочный с внутренним шестиграником H3
20. Угол двери шкафа 21. Вставная петля двери
12
Вначале вставьте нижний шток двери* в предусмотренное отверстие в нижней части шкафа, а затем приступайте к фиксации двери в верхней части шкафа.
Отжав подпружиненный стержень вверху шкафа, установите и
зафиксируйте дверь.
Таким же образом установите заднюю дверь шкафа. Двери всех вариантов исполнения (стеклянные, металлические, распашные) устанавливаются одинаковым способом.
После завершения сборки системы запирания двери, необходимо будет установить вставные петливверху и внизу рамы двери. После чего можно приступать к установке двери в шкаф.
* При необходимости под нижний шток можно подложить шайбу
13
Установите боковую панель сначала внизу шкафа, а затем прижмите ее верхнюю часть, фиксируя
закрытое положение двумя защелками.
Самонарезающими винтами М5х10 закрепите к каркасу виброгасители боковых панелей.
Виброгасители крепятся с внутренней стороны вертикальной рамы.
ШАГ 7. Установка боковых панелей
14
Шкаф в собранном виде.
Пример шкафа шириной 600 мм. Показана конфигурация дверей типа AS (передняя дверь стеклянная, задняя
металлическая сплошная).
Пример шкафа шириной 600 мм. Показана конфигурация дверей типа DD (передняя и задняя двери металлические
перфорированные – обе двери распашные).
Примеры шкафов шириной 800 мм с установленными вертикальными кабельными организаторами в вариантах исполнения дверей типа AS и DD.
установленными вертикальнымиПримеры шкафов шириной 800
15
Согласно «Правилам устройства электроустановок» (ПУЭ, 1.7.76 п.4), а также по стандарту ANSI/TIA/EIA-607 «Требования по заземлению и электрическим соединениям телекоммуникационных систем коммерческих зданий» – телекоммуникационные шкафы подлежат заземлению. При заземлении нескольких телекоммуникационных шкафов запрещается соединять их одним заземляющим проводником в последовательную цепь.
Система заземления телекоммуникационного шкафа реализуется с помощью комплекта заземляющихпроводов, которые соединяют все металлические элементы шкафа в единый контур заземления.
Металлические элементы шкафа, такие каккаркас, крыша и основание – оснащены узлами
заземления в виде резьбовых шпилек.
ШАГ 8. Подключение заземления
Боковые панели, передняя и задняя двери –оснащены клеммными наконечниками для
подключения разъемных соединителей.
16
Используя заземляющие провода, подключите все металлические элементы шкафак предусмотренным для них узлам заземления. На завершающем этапе подключите главный
заземляющий контакт шкафа к существующей в здании общей системе заземления.
При необходимости, помимо простейшей сборки заземляющего контура (на основе только лишьзаземляющих проводов), заземление можно организовать с использованием 19” заземляющей шины
или нескольких шин других размеров. Заземляющие шины заказываются отдельно.
www.hyperline.ru
Виды гарантий от компании Hyperline:http://www.hyperline.ru/sks/garantii.shtmlhttp://new.hyperline.ru/learn/komponentnaya-garantiya/
- Home
-
Documents
- Руководство по сборке напольных 19” шкафов Hyperline…
Руководство по сборке напольных 19” шкафов Hyperline серии TTB cabling systems www.hyperline.ru
Руководство по сборке напольных 19” шкафов Hyperline серии · PDF file2 Шкафы серии ttb поставляются в разобранном
-
Author
-
View
598 -
Download
29
Embed Size (px)
Text of Руководство по сборке напольных 19” шкафов Hyperline…
Руководство по сборке напольных 19” шкафов
Hyperline серии TTB
cabling systems
www.hyperline.ru
2
Шкафы серии TTB поставляются в разобранном виде в пяти плоских картонных коробках. Коробка № 6 «Вертикальный кабельный организатор» поставляется только к шкафам шириной 800 мм.
Коробка № 1 Верхняя и нижняя панели, горизонтальные профили, аксессуары, крепежКоробка № 2 Передняя и задняя двериКоробка № 3 Каркас (передняя рама), 19” монтажные профилиКоробка № 4 Каркас (задняя рама), 19” монтажные профилиКоробка № 5 Боковые панели
После распаковки шкафа проверьте наличие всех необходимых компонентов и крепежа в комплекте поставки.
ШАГ 1. Проверьте наличие всех компонентов
AS – передняя дверь стеклянная(с металлическими боковинами),задняя металлическая сплошная
DD – передняя и задняя двериметаллические перфорированные
(обе двери распашные)
Боковые панели
Верхняя и нижняя панели, горизонтальные профили, аксессуары, крепеж
Передняя и задняя рамы каркаса
19-дюймовыемонтажные профили
3
Регулируемые опоры (ножки) 4 шт.
Высокопрочные 2” ролики 4 шт.
Крепление для 19” монтажного профиля (только для шкафов шириной 800 мм) 8-12 шт.1
Винт M8х12 + гайка фланцевая зубчатая M8 16 шт.
Винт М6х12 + гайка фланцевая зубчатая М6 8-12 шт.1
Винт самонарезающий M5х10 40-116 шт.1
Комплект для крепления аксессуаров (винт М6х16 + гайка закладная М6 + шайба тонкая пластиковая + шайба высокая металлическая)
20-40 шт.1
Виброгасители боковых панелей 4 шт.
Замки боковых панелей 2 шт.
Комплект заземления (кабели, гайки, шайбы) 1 шт.
Щеточный кабельный вводВинт М4х8 + гайка фланцевая зубчатая M4
1 шт.2 шт.
Система запирания дверей2 (ручки дверей, механические тяги, крепеж) 2 шт.
Вертикальные кабельные организаторы – 2шт.поставляются только для шкафов шириной 800 мм.
Инструменты, применяемые для сборки шкафа (в комплект не входят)
Ключ шестигранный H3 (Hex) – понадобится при сборке системы запирания дверей
1) Количество зависит от модели шкафа
2) В шкафах с двустворчатыми (распашными) дверями типа DD используются механические тяги и замок 3-точечной фиксации; в шкафах с одностворчатыми
дверями типа AS – одноточечный замок (без применения механических тяг)
Отвертка с крестообразным шлицем (Phillips)
Ключ гаечный 19 (18) мм
4
Конструкция передней и задней рам каркаса является полностью идентичной. Поэтому при сборке каркаса их положение (спереди или сзади шкафа, в его верхней или нижней части) не имеет значения.
ШАГ 2. Сборка каркаса
Для соединения компонентов используйте винты М8 и фланцевые зубчатые гайки М8. Для затяжки винтов используйте отвертку с крестообразным шлицем (Phillips).
При соединении нижней панели с рамами каркасавначале вставьте винт М8 в отверстие, которое размещено
ближе к центру шкафа; затяните винт гайкой М8. Затемустановите следующий винт в отверстие, которое
ближе к краю шкафа; затяните гайку.
струкция передней и задней рам каркаса является полностью идентичной. Поэтому при сборке каркас
Вставьте переднюю и заднюю рамы каркаса в нижнююпанель шкафа (панель-пол) и затяните соединения при
помощи восьми винтов М8 и фланцевых гаек.
5
Таким же образом зафиксируйте к рамам каркасаверхнюю панель шкафа (панель-потолок).
Щеточный кабельный ввод крепится двумя винтами М4х8 и гайками. Для его установки удалите
выламываемую заглушку в соответствующей панели (вверху или внизу шкафа).
При соединении верхней панели с рамами каркаса вначале вставляйте винты М8 в отверстия, размещенные
ближе к центру шкафа. Каждый винт затягивайте гайкой М8. Затем устанавливайте винты в отверстия,
которые ближе к краю шкафа.
В комплекте имеется один* щеточный кабельный ввод. Его можно установить в штатное место в раме каркаса как на
данном этапе, так и в любое другое время. * Дополнительные панели со щеточными вводами можно заказать отдельно
6
ШАГ 3. Установка роликов и регулируемых ножек
При помощи 16 самонарезающих винтов M5х10 закрепите четыре высокопрочных 2” ролика к нижней панели шкафа. Для затяжки соединений используйте отвертку с крестообразным шлицем (Phillips).
Вкрутите в соответствующие отверстия четыре регулируемые ножки. Зафиксируйте соединения гайками.
В дальнейшем, при установке шкафа в вертикальное положение и после завершения регулировки высоты
ножек, убедитесь в надежной фиксации всех четырех ножек гайками.
В стационарном состоянии шкафа ролики не должныоставаться под нагрузкой. То есть стационарно
шкаф должен опираться на ножки, а при перемещении используются ролики.
7
Обратите внимание, что V-образная прорезь на горизонтальном монтажном профиле должна быть направлена в сторону нижней панели.
Каждый горизонтальный монтажный профиль фиксируется к каркасу четырьмя самонарезающими винтами M5х10.
ШАГ 4. Установка горизонтальных монтажных профилей
Для фиксации горизонтальных монтажных профилей к каркасу используются самонарезающие винты M5х10.
Для затяжки соединений используйте отвертку с крестообразным шлицем (Phillips).
8
В шкафах шириной 600 мм – 19-дюймовые монтажные профили фиксируются непосредственнок горизонтальным монтажным профилям самонарезающими винтами M5х10.
ШАГ 5. Установка 19” монтажных профилей
Каждое крепление для 19” монтажных профилей1 фиксируется к горизонтальным монтажным профилям при
помощи двух винтов М6 в комплекте с закладными гайками. Под каждый винт подкладывается вначале высокая металлическая шайба, а затем тонкая пластиковая.
Фиксация вертикальных направляющих (19” монтажных профилей) в шкафах шириной 800 мм производится винтами M6 и фланцевыми гайками.
1) В шкафах шириной 600 мм компонент не используется
В шкафах шириной 800 мм для установки 19-дюймовыхмонтажных профилей применяют такие вспомогательные
компоненты, как крепления для 19” монтажных профилей.
В шкафах шириной 600 мм – 19-дюймовые мон
9
Вертикальные кабельные организаторы1 фиксируются винтами M5х10 в два боковых отверстия в креплениях
для 19” монтажных профилей1.
Собранный каркас шкафа шириной 800 мм с установленными горизонтальными и
19” монтажными профилями.
Вертикальные кабельные организаторы1 в шкафах шириной800 мм можно устанавливать как спереди, так и сзади шкафа.
Кабельный канал закрывается крышкой. Организационныекольца (на фотографии – изделия голубого цвета), помимо
имеющихся в комплекте, при необходимости можно приобретать отдельно.
1) В шкафах шириной 600 мм компонент не используется
Обратите также внимание, что в шкафах шириной 800 мм крепление для 19” монтажных профилей1 можно зафиксировать к горизонтальному профилю еще одним способом – при помощи
четырех самонарезающих винтов М5х10. Такой способ более трудоемкий и менее распространен, однако при необходимости
он способен обеспечить очень надежную фиксацию.
2-й способ фиксации креплений для
19” монтажных профилей1 – четырьмя винтами
10
Передние и задние двери шкафов TTB поставляются с неустановленными ручками (с замками).
В шкафах с дверями двустворчатого (распашного) типа, помимо установки ручки с замком, необходимо также собрать систему запирания дверей, состоящую из собственно ручки (с замком) и присоединяемых механических
тяг для фиксации закрытого положения двери в трех точках (посредине, вверху и внизу).
ШАГ 6. Установка передней и задней двери
Возможно два варианта исполнения дверей.
Система запирания дверей двустворчатого (распашного) типа.
Пример запирания двустворчатой (распашной) двери.
Схему сборки системызапирания см. на стр. 11
11
Схема сборки системы запирания дверей– в случае двустворчатых (распашных) дверей
Схема сборки системы запирания дверей– в случае двустворчатых (распашных) дверей
В шкафах с одностворчатыми дверями механические тяги не применяются. Запирание двери производится только
в одной точке – посредине шкафа.
Пример запирания одностворчатой двери.
9. Шайба пластиковая10. Шайба-прокладка резиновая
1. Замок2. Вставка3. Зубчатый механизм
5. 1-точ. язычок с ограничителем6. Плоская тяга с роликами
4. Адаптер
7. Направляющая P3148. Накладка
11. Втулка12. 1-точ. язычок с ограничителем под накладку
13. 3-точ. язычок с ограничителем под накладку
15. Тяга ø8, держатель тяги
17. Направляющая ø8 18. Дверь шкафа19. Рант шкафа
14. Шайба упорная стопорная
16. Винт установочный с внутренним шестиграником H3
20. Угол двери шкафа 21. Вставная петля двери
12
Вначале вставьте нижний шток двери* в предусмотренное отверстие в нижней части шкафа, а затем приступайте к фиксации двери в верхней части шкафа.
Отжав подпружиненный стержень вверху шкафа, установите и
зафиксируйте дверь.
Таким же образом установите заднюю дверь шкафа. Двери всех вариантов исполнения (стеклянные, металлические, распашные) устанавливаются одинаковым способом.
После завершения сборки системы запирания двери, необходимо будет установить вставные петливверху и внизу рамы двери. После чего можно приступать к установке двери в шкаф.
* При необходимости под нижний шток можно подложить шайбу
13
Установите боковую панель сначала внизу шкафа, а затем прижмите ее верхнюю часть, фиксируя
закрытое положение двумя защелками.
Самонарезающими винтами М5х10 закрепите к каркасу виброгасители боковых панелей.
Виброгасители крепятся с внутренней стороны вертикальной рамы.
ШАГ 7. Установка боковых панелей
14
Шкаф в собранном виде.
Пример шкафа шириной 600 мм. Показана конфигурация дверей типа AS (передняя дверь стеклянная, задняя
металлическая сплошная).
Пример шкафа шириной 600 мм. Показана конфигурация дверей типа DD (передняя и задняя двери металлические
перфорированные – обе двери распашные).
Примеры шкафов шириной 800 мм с установленными вертикальными кабельными организаторами в вариантах исполнения дверей типа AS и DD.
установленными вертикальнымиПримеры шкафов шириной 800
15
Согласно «Правилам устройства электроустановок» (ПУЭ, 1.7.76 п.4), а также по стандарту ANSI/TIA/EIA-607 «Требования по заземлению и электрическим соединениям телекоммуникационных систем коммерческих зданий» – телекоммуникационные шкафы подлежат заземлению. При заземлении нескольких телекоммуникационных шкафов запрещается соединять их одним заземляющим проводником в последовательную цепь.
Система заземления телекоммуникационного шкафа реализуется с помощью комплекта заземляющихпроводов, которые соединяют все металлические элементы шкафа в единый контур заземления.
Металлические элементы шкафа, такие каккаркас, крыша и основание – оснащены узлами
заземления в виде резьбовых шпилек.
ШАГ 8. Подключение заземления
Боковые панели, передняя и задняя двери –оснащены клеммными наконечниками для
подключения разъемных соединителей.
16
Используя заземляющие провода, подключите все металлические элементы шкафак предусмотренным для них узлам заземления. На завершающем этапе подключите главный
заземляющий контакт шкафа к существующей в здании общей системе заземления.
При необходимости, помимо простейшей сборки заземляющего контура (на основе только лишьзаземляющих проводов), заземление можно организовать с использованием 19” заземляющей шины
или нескольких шин других размеров. Заземляющие шины заказываются отдельно.
www.hyperline.ru
Виды гарантий от компании Hyperline:http://www.hyperline.ru/sks/garantii.shtmlhttp://new.hyperline.ru/learn/komponentnaya-garantiya/
Партномер: TTB-3261-DD-RAL9004
Код товара: 392674
* Данный товар поставляется под заказ. Сроки доставки могут быть увеличены. Подробную информацию уточняйте у менеджера после оформления заказа.
- Самовывоз в день заказа
- Бесплатная доставка от 30 тысяч рублей
- Свой склад
- Профессиональный дистрибьютор СКС
Подробнее
Принимаем наличную и безналичную оплату от физических и юридических лиц.
Принимаем к оплате кредитные и дебетовые карты в кассовом узле на территории складского комплекса
Оплата курьеру наличными не предусмотрена.
Подробнее о доставке и оплате
- Обеспечивает монтаж оборудования по стандарту 19″ (МЭК 297-2)
- Подходит для установки как в офисных, так и технических помещениях
- Передние двери доступны в стеклянном или металлическом исполнениях
- Перфорация 75% металлических дверей обеспечивает отличную вентиляцию
- Передние и задние двери оснащены замками с удобной поворотной ручкой
- Боковые панели фиксируются двумя боковыми защелками и замком под ключ
- В верхней и нижней панелях предусмотрены легкоудаляемые (выламываемые)
заглушки для установки панелей для ввода кабелей и вентиляторных модулей - Подвод/отвод кабелей возможен через отверстия в верхней и нижней панелях
- При размещении тяжелого оборудования шкаф можно установить на цоколь
- Для соединения шкафов в ряд приобретаются дополнительные крепления
- В комплекте регулируемые ножки и ролики для перемещения шкафа
- Поставляется в разобранном виде в плоской картонной упаковке
| Код товара: | 392674 |
| Основные характеристики | |
| Серия шкафа: | TTB Hyperline |
| Монтажная высота: | 32U |
| Полезная глубина: | 910 мм |
| Способ монтажа: | напольный |
| Стандарт размещаемого оборудования: | стандарт 19” |
| Передняя дверь/панель: | перфорированная стальная дверь |
| Конструкция передней двери/панели: | перфорация 75% ручка с замком |
| Задняя дверь/панель: | перфорированная стальная дверь |
| Конструкция задней двери/панели: | перфорация 75% |
| Тип основания: | ножки с регулируемой высотой ролики |
| Цвет RAL: | RAL 9004 |
| Цвет: | черный |
| Способ поставки: | в разобранном виде |
| Габариты и вес | |
| Высота: | 1610 мм |
| Ширина, мм: | 600 |
| Глубина, мм: | 1000 |
| Общие характеристики | |
| Особенности: | Обеспечивает монтаж оборудования по 19″ стандарту Используется для напольного монтажа внутри помещений Передние двери доступны в стеклянном и металлическом исполнениях Перфорация 75% металлических дверей обеспечивает отличную вентиляцию Передние и задние двери оснащены удобной ручкой и индивидуальным замком Съемные боковые панели закрываются защелками и цилиндрическими замками Съемные заглушки для установки фальшпанелей и ввода кабелей в полу и крыше Конструкция крыши с простым и удобным монтажом вентиляторных модулей При размещении тяжелого оборудования шкаф можно установить на цоколь Для соединения шкафов в ряд приобретаются дополнительные крепления В комплекте ножки и высокопрочные ролики для перемещения шкафа Поставляется в разобранном виде в плоской картонной упаковке |
| Материалы | |
| Материал: | холоднокатаная сталь |
| Тип покрытия : | порошковая краска |
| Подробное описание материалов: | Холоднокатаная сталь SPCC Толщина стальных компонентов: рама каркаса, верхняя, нижняя и боковые панели, передняя и задняя двери – 1,2 мм; поперечный монтажный профиль – 1,5 мм; 19” монтажные профили – 2,0 мм |
| Эксплуатационные характеристики | |
| Допустимая статическая нагрузка: | 800 кг |
| Стандарты | |
| Соответствие стандартам : | ANSI/TIA/EIA 310-D DIN41494 часть 1 DIN41494 часть 7 ETSI IEC297-2 |
| Упаковка | |
| Комплект поставки: | Сборный каркас: передняя и задняя рамы каркаса Верхняя и нижняя панели каркаса (крыша и пол) Передняя и задняя двери с рукоятками и замками Съемные боковые панели с защелками и замками (2 шт.) 19″ монтажные профили (4 шт.) Поперечные монтажные профили (6 шт.) Комплект заземления (шины и кабели) Регулируемые ножки (4 шт.) Высокопрочные 2″ ролики (4 шт.) Крепежный комплект (винты, гайки, шайбы, саморезы, штифтовой ключ) |
| Высота упаковки: | 600 мм |
| Ширина упаковки: | 1000 мм |
| Глубина упаковки: | 1610 мм |
| Вес упаковки: | 85.4 кг |
| Вес: | 85.4 кг |
| Объем: | 0.5 м3 |
Москва
Заказы стоимостью от 30 000 руб. по Москве + 5 км от МКАД, 5 дней в неделю (кроме субботы и воскресенья) – бесплатно. При сумме заказа менее 30 000 руб. – 1000 руб.
Московская область
Заказы стоимостью свыше 150 000 руб. по Москве и Московской области в пределах А107/ЦКАД, 6 дней в неделю (кроме воскресенья) – бесплатно. При доставке в Московскую область заказов на сумму менее 150 000 руб. стоимость доставки 1000 руб. + 30 руб. за км.
Внимание! Бесплатная доставка по Московской области за пределами А107/ЦКАД в рабочий день оформляется для заказа от 250 000 руб. При меньшей сумме заказа бесплатная доставка товара осуществляется до транспортной компании в г. Москве.
Мы передадим вам груз только при наличии печати или доверенности.
Если товар доставили, но вы не забрали груз, повторная доставка заказа оплачивается дополнительно.
Доставка осуществляется до «подъезда» и не включает в себя услуги по разгрузке и подъему товара.
Выгрузка товара должна быть произведена не позднее 20 минут с момента подачи машины, (в центральной части города – не позднее 10 минут).
Грузополучатель должен обеспечить возможность беспрепятственного подъезда транспортного средства к месту разгрузки.
Принимаем наличную и безналичную оплату от физических и юридических лиц
Принимаем к оплате кредитные и дебетовые карты в кассовом узле на территории складского комплекса
Оплата курьеру наличными не предусмотрена
Отказное письмо
| Название | Срок действия | |
|---|---|---|
|
Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки «Hyperline», не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (№ 255) |
13.05.2019 12.05.2119 |
|
Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки «Hyperline», не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (№ 79) |
04.08.2019 03.05.2119 |
Архив
| Название | Срок действия | |
|---|---|---|
|
Смотреть PDF |
Отказное письмо на ряд изделий торговой марки «Hyperline», не подлежащий сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования» (№ 12.10-18/07) |
12.10.2018 11.10.2019 |
|
Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки «Hyperline», не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (№ A-241) |
15.05.2017 12.10.2018 |
