Инструкция по сигнализации на железнодорожном транспорте российской федерации скачать

93

ПРИЛОЖЕНИЕ

к
приказу Минтранса России

от
27 марта 2012 г. № 82

«ПРИЛОЖЕНИЕ
№ 7

к
Правилам технической

эксплуатации
железных дорог

Российской
Федерации

Инструкция

по сигнализации
на железнодорожном транспорте

Российской
Федерации

I. Общие положения

1. Выполнение
требований сигналов, установленных
настоящим приложением, обеспечивает
бесперебойность и безопасность движения
поездов и маневровой работы.

2. Все нормативные
и технические документы, относящиеся
к сигнализации на железнодорожном
транспорте, должны соответствовать
требованиям настоящего приложения.

II. Сигналы на
железнодорожном транспорте

3. Сигналы на
железнодорожном транспорте служат для
обеспечения безопасности движения, а
также для четкой организации движения
поездов и маневровой работы.

По способу восприятия
сигналы подразделяются на видимые и
звуковые.

4. Видимые сигналы
выражаются цветом, формой, положением
и числом сигнальных показаний. Для
подачи видимых сигналов служат сигнальные
приборы такие, как светофоры, семафоры,
диски, щиты, фонари, флаги, сигнальные
указатели и сигнальные знаки.

Видимые сигналы
по времени их применения подразделяются
на следующие типы:

1) круглосуточные,
подаваемые одинаково в светлое и темное
время суток, такими сигналами служат
огни светофоров установленных цветов,
маршрутные и другие световые указатели,
постоянные диски уменьшения скорости,
квадратные щиты желтого цвета (обратная
сторона зеленого цвета), красные диски
со светоотражателем для обозначения
хвоста грузового поезда, сигнальные
указатели и знаки;

2) дневные, подаваемые
в светлое время суток; для подачи таких
сигналов служат диски, щиты, флаги,
крылья семафоров и сигнальные указатели
(стрелочные, путевого заграждения,
устройств сбрасывания и гидравлических
колонок);

3) ночные, подаваемые
в темное время суток; такими сигналами
служат огни установленных цветов в
ручных и поездных фонарях, фонарях на
шестах, крыльях семафоров и сигнальных
указателях.

Ночные сигналы
должны применяться и в дневное время
при тумане, метели и других неблагоприятных
условиях, когда видимость дневных
сигналов остановки менее норм,
установленных для светофоров в
соответствии с пунктом 4 приложения №
3 к Правилам.

В железнодорожных
тоннелях применяются только ночные или
круглосуточные сигналы.

5. Звуковые сигналы
выражаются числом и сочетанием звуков
различной продолжительности. Значение
их днем и ночью одно и то же.

Для подачи звуковых
сигналов служат свистки локомотивов,
мотор-вагонных поездов и специального
самоходного железнодорожного подвижного
состава, ручные свистки, духовые рожки,
сирены, гудки и петарды.

Взрыв петарды
требует немедленной остановки поезда.

III. Светофоры на железнодорожном транспорте

6. Светофоры по
назначению подразделяются на следующие
типы:

1) входные –
разрешающие или запрещающие поезду
следовать с перегона на железнодорожную
станцию;

2) выходные –
разрешающие или запрещающие поезду
отправиться с железнодорожной станции
на перегон;

3) маршрутные –
разрешающие или запрещающие поезду
проследовать из одного района
железнодорожной станции в другой;

4) проходные –
разрешающие или запрещающие поезду
проследовать с одного блок-участка
(межпостового перегона) на другой;

5) прикрытия – для
ограждения мест пересечений железнодорожных
путей в одном уровне другими железнодорожными
путями, трамвайными путями и троллейбусными
линиями, разводных мостов и участков,
проходимых с проводником;

6) заградительные
– требующие остановки при опасности
для движения, возникшей на железнодорожных
переездах, крупных искусственных
сооружениях и обвальных местах, а также
при ограждении составов для осмотра и
ремонта вагонов на станционных
железнодорожных путях;

7) предупредительные
– предупреждающие о показании основного
светофора (входного, проходного,
заградительного и прикрытия);

8) повторительные
– для оповещения о разрешающем показании
выходного, маршрутного, въездного
(выездного), технологического и о
показании горочного, маневрового
светофоров, когда по местным условиям
видимость основного светофора не
обеспечивается;

9) локомотивные –
для разрешения или запрещения поезду
следовать по перегону с одного блок-участка
на другой, а также предупреждения о
показании путевого светофора, к которому
приближается поезд;

10) маневровые –
разрешающие или запрещающие производство
маневров;

11) горочные –
разрешающие или запрещающие роспуск
вагонов с горки;

12) въездные
(выездные) – разрешающие или запрещающие
въезд железнодорожного подвижного
состава в производственное помещение
и выезд из него на железнодорожных путях
необщего пользования;

13) технологические
– разрешающие или запрещающие подачу
или уборку железнодорожного подвижного
состава при обслуживании объектов,
расположенных на железнодорожных путях
необщего пользования (вагоноопрокидывателей,
вагонных весов, устройств для восстановления
сыпучести грузов, сливо-наливных
устройств и др.).

Один светофор
может совмещать несколько назначений
(входной и выходной, выходной и маневровый,
выходной и маршрутный и др.).

7. В качестве
источников света в светофорах используют
светоизлучающие диоды или лампы
накаливания. Светофоры применяются
линзовые (рис. 16) или прожекторные (рис.
17); по расположению они подразделяются
на мачтовые (рис. 18, 19, 21), карликовые
(рис. 20), а также устанавливаемые на
мостиках, консолях, фермах мостов, стенах
тоннелей, а на железнодорожных путях
необщего пользования также на стенах
производственных помещений.

Сигнальные огни
на светофорах применяются: непрерывно
горящие, нормально негорящие, немигающие
и мигающие (периодически загорающиеся
и гаснущие).

Нормально негорящие
сигнальные огни проходного светофора
на участках, оборудованных автоблокировкой,
загораются при вступлении поезда на
блок-участок перед ним и гаснут после
выхода поезда с этого блок-участка.

На светофоре должна
быть предусмотрена литерная табличка,
содержащая его обозначение. Проходные
светофоры автоблокировки обозначаются
цифрами, все остальные светофоры –
буквами или буквами и цифрами. На
двухпутных и многопутных перегонах
вновь оборудуемых постоянно действующими
устройствами для организации движения
по неправильному железнодорожному пути
по сигналам локомотивных светофоров
литерная табличка должна быть предусмотрена
в том числе и на обратной стороне мачт
проходных светофоров.

8. Основные значения
сигналов, подаваемых светофорами
(независимо от места установки и их
назначения), следующие:

1) один зеленый
огонь – разрешается движение с
установленной скоростью; следующий
светофор открыт;

2) один желтый
мигающий огонь – разрешается движение
с установленной скоростью; следующий
светофор открыт и требует проследования
его с уменьшенной скоростью;

3) один желтый огонь
– разрешается движение с готовностью
остановиться; следующий светофор закрыт;

4) два желтых огня,
из них верхний мигающий – разрешается
проследование светофора с уменьшенной
скоростью; поезд следует с отклонением
по стрелочному переводу; следующий
светофор открыт;

5) два желтых огня
– разрешается проследование светофора
с уменьшенной скоростью и готовностью
остановиться у следующего светофора;
поезд следует с отклонением по стрелочному
переводу;

6) один красный
огонь – стой! Запрещается проезжать
сигнал;

7) один лунно-белый
огонь – разрешается маневровому составу
проследовать маневровый светофор и
далее руководствоваться показаниями
попутных светофоров или указаниями
(сигналами) руководителя маневров;

8) один синий огонь
– запрещается маневровому составу
проследовать маневровый светофор.

Применение
перечисленных сигналов на светофорах
различного назначения предусматривается
в соответствующих пунктах настоящего
приложения. Порядок применения этих
сигналов в других не предусмотренных
настоящим приложением случаях с
соблюдением их сигнального значения
устанавливается владельцем инфраструктуры
или владельцем железнодорожных путей
необщего пользования.

На железнодорожных
путях необщего пользования, оборудованных
двузначной сигнализацией, допускается
устанавливать значения показаний
светофоров (кроме заградительных и
светофоров прикрытия) владельцу
железнодорожных путей необщего
пользования.

9. Входными
светофорами подаются сигналы:

1) один зеленый
огонь – разрешается поезду следовать
на железнодорожную станцию по главному
железнодорожному пути с установленной
скоростью; следующий светофор (маршрутный
или выходной) открыт (рис. 1);

Рис. 1

2) один желтый
мигающий огонь – разрешается поезду
следовать на железнодорожную станцию
по главному железнодорожному пути с
установленной скоростью; следующий
светофор (маршрутный или выходной)
открыт и требует проследования его с
уменьшенной скоростью (рис. 2);

3) один желтый огонь
– разрешается поезду следовать на
железнодорожную станцию по главному
железнодорожному пути с готовностью
остановиться; следующий светофор
(маршрутный или выходной) закрыт (рис.
3);

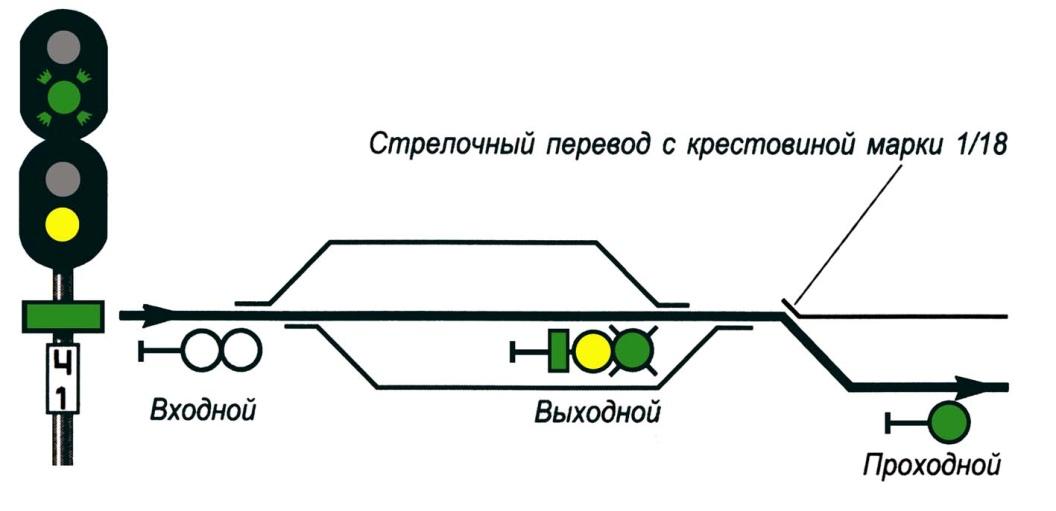

4) два желтых огня,
из них верхний мигающий – разрешается
поезду следовать на железнодорожную
станцию с уменьшенной скоростью на
боковой железнодорожный путь; следующий
светофор (маршрутный или выходной)
открыт (рис. 4);

5) два желтых огня
– разрешается поезду следовать на
железнодорожную станцию с уменьшенной
скоростью на боковой железнодорожный
путь и готовностью остановиться;
следующий светофор закрыт (рис. 5);

6) один красный
огонь – стой! Запрещается проезжать
сигнал (рис. 6).

Рис. 2

Рис. 3

Рис. 4

Сигнализация
входного светофора для приема поездов
на железнодорожную станцию с неправильного
железнодорожного пути двухпутного
(многопутного) перегона должна
соответствовать сигнализации входного
светофора для приема с правильного
железнодорожного пути.

Допускается до
реконструкции устройств сигнализации,
централизации и блокировки (далее –
СЦБ) для приема поездов на железнодорожную
станцию с неправильного железнодорожного
пути двухпутного (многопутного) перегона
подавать сигналы:

1) два желтых огня
– разрешается поезду следовать на
железнодорожную станцию с уменьшенной
скоростью и готовностью остановиться
у следующего выходного (маршрутного)
светофора или предельного столбика;

2) один красный
огонь – стой! Запрещается проезжать
сигнал.

Рис. 5

Рис. 6

На железнодорожных
путях необщего пользования в дополнение
к сигналам входных светофоров, указанных
в настоящем пункте, может подаваться
сигнал: один лунно-белый огонь –
разрешается поезду следовать на
железнодорожную станцию при погашенных
основных огнях светофора до первого
попутного маневрового светофора с
дальнейшим движением маневровым порядком
на железнодорожный путь, частично
занятый железнодорожным подвижным
составом или к объекту, расположенному
на железнодорожных путях необщего
пользования, с особой бдительностью и
готовностью остановиться (рис. 7).

Рис. 7

10. На входных и
маршрутных светофорах железнодорожных
путей общего пользования при приеме
поездов на боковые железнодорожные
пути по стрелочным переводам с крестовинами
пологих марок применяются сигналы:

1) один зеленый
мигающий и один желтый огни и одна
зеленая светящаяся полоса – разрешается
поезду следовать на железнодорожную
станцию со скоростью не более 80 км/ч на
боковой железнодорожный путь; следующий
светофор (маршрутный или выходной)
открыт и требует проследования его со
скоростью не более 80 км/ч (рис. 8);

2) два желтых огня,
из них верхний мигающий, и одна зеленая
светящаяся полоса – разрешается поезду
следовать на железнодорожную станцию
со скоростью не более 80 км/ч на боковой
железнодорожный путь; следующий светофор
(маршрутный или выходной) открыт и
требует проследования его с уменьшенной
скоростью (рис. 9);

3) два желтых огня
и одна зеленая светящаяся полоса –
разрешается поезду следовать на
железнодорожную станцию со скоростью
не более 60 км/ч на боковой железнодорожный
путь и готовностью остановиться;
следующий светофор закрыт (рис. 10);

Рис. 8

Рис. 9

4) один зеленый
мигающий и один желтый огни и две зеленые
светящиеся полосы – разрешается поезду
следовать на железнодорожную станцию
со скоростью не более 120 км/ч на боковой
железнодорожный путь; следующий светофор
открыт и разрешает проследование его
с установленной скоростью (рис. 11);

Рис. 10

Рис. 11

5) два желтых огня,
из них верхний мигающий, и две зеленые
светящиеся полосы – разрешается поезду
следовать на железнодорожную станцию
со скоростью не более 80 км/ч на боковой
железнодорожный путь; следующий светофор
(маршрутный или выходной) открыт и
требует проследования его с уменьшенной
скоростью (рис. 12);

Рис. 12

6) два желтых огня
и две зеленые светящиеся полосы –
разрешается поезду следовать на
железнодорожную станцию со скоростью
не более 60 км/ч на боковой железнодорожный
путь и готовностью остановиться;
следующий светофор закрыт (рис. 13).

Рис. 13

В необходимых
случаях на входных и маршрутных светофорах
может применяться сигнал: один зеленый
мигающий огонь – разрешается поезду
следовать на железнодорожную станцию
по главному железнодорожному пути с
установленной скоростью; следующий
светофор (маршрутный или выходной)
открыт и требует проследования его со
скоростью не более 60 км/ч
(рис. 14).

На отдельных
железнодорожных станциях в случаях,
предусмотренных пунктом 66 приложения
№ 6 к Правилам, на входных и маршрутных
светофорах может применяться сигнал:
три желтых огня – разрешается локомотиву,
мотор-вагонному поезду, мотовозу, дрезине
следовать на свободный участок
железнодорожного пути с особой
осторожностью и со скоростью на
железнодорожных путях общего пользования
– не более 20 км/ч, а на железнодорожных
путях необщего пользования – не более
15 км/ч, до маршрутного светофора с красным
огнем (рис. 15)

Рис. 14

11. Пригласительный
сигнал – один лунно-белый мигающий
огонь разрешает поезду проследовать
светофор с красным (или погасшим) огнем
и продолжать движение до следующего
светофора (или до предельного столбика
при приеме на железнодорожный путь без
выходного светофора) со скоростью на
железнодорожных путях общего пользования
– не более 20 км/ч, а на железнодорожных
путях необщего пользования – не более
15 км/ч, с особой бдительностью и готовностью
немедленно остановиться, если встретится
препятствие для дальнейшего движения
(рис. 16, 17).

Рис. 15

Рис. 16
Рис. 17

Этот сигнал
применяется на входных, а также маршрутных
и выходных (кроме групповых) светофорах.

Отправление по
пригласительному сигналу выходного
светофора разрешается только по
правильному железнодорожному пути
двухпутного (многопутного) перегона,
оборудованного автоблокировкой.

На железнодорожных
путях необщего пользования допускается
до реконструкции устройств СЦБ применение
на входных светофорах пригласительных
сигналов с одним лунно-белым немигающим
огнем.

12. Выходными
светофорами на участках, оборудованных
автоблокировкой, подаются сигналы:

1) один зеленый
огонь – разрешается поезду отправиться
с железнодорожной станции и следовать
с установленной скоростью; впереди
свободны два или более блок-участка
(рис. 18);

2) один желтый огонь
– разрешается поезду отправиться с
железнодорожной станции и следовать с
готовностью остановиться; следующий
светофор закрыт
(рис. 19);

3) два желтых огня,
из них верхний мигающий – разрешается
поезду отправиться с железнодорожной
станции с уменьшенной скоростью; поезд
следует с отклонением по стрелочному
переводу; следующий светофор открыт
(рис. 22);

4) два желтых огня
– разрешается поезду отправиться с
железнодорожной станции с уменьшенной
скоростью; поезд следует с отклонением
по стрелочному переводу; следующий
светофор закрыт (рис. 23);

5) один красный
огонь – стой! Запрещается проезжать
сигнал (рис. 20, 21).

Рис. 18 Рис. 19
Рис. 20 Рис. 21

Рис. 22

Рис. 23

13. Выходными
светофорами на участках, оборудованных
автоблокировкой, при отправлении поездов
с отклонением по стрелочным переводам
с крестовинами пологих марок подаются
сигналы:

1) один зеленый
мигающий и один желтый огни и одна
зеленая светящаяся полоса – разрешается
поезду отправиться с железнодорожной
станции со скоростью не более 80 км/ч;
поезд следует с отклонением по стрелочному
переводу; следующий светофор открыт
(рис. 24);

Рис. 24

2) два желтых огня
и одна зеленая светящаяся полоса –
разрешается поезду отправиться с
железнодорожной станции со скоростью
не более 60 км/ч; поезд следует с отклонением
по стрелочному переводу; следующий
светофор закрыт
(рис. 25);

3) один зеленый
мигающий и один желтый огни и две зеленые
светящиеся полосы – разрешается поезду
отправиться с железнодорожной станции
со скоростью не более 120 км/ч; поезд
следует с отклонением по стрелочному
переводу; следующий светофор открыт
(рис. 26);

4) два желтых огня
и две зеленые светящиеся полосы –
разрешается поезду отправиться с
железнодорожной станции со скоростью
не более 60 км/ч; поезд следует с отклонением
по стрелочному переводу; следующий
светофор закрыт
(рис. 27).

Рис. 25

14. Выходными
светофорами на участках, оборудованных
полуавтоматической блокировкой, подаются
сигналы:

1) один зеленый
огонь – разрешается поезду отправиться
с железнодорожной станции и следовать
с установленной скоростью; перегон до
следующей железнодорожной станции
(путевого поста) свободен (рис. 28);

2) один красный
огонь – стой! Запрещается проезжать
сигнал (рис. 29);

Рис.26

Рис. 27

Рис. 28 Рис. 29

3) два желтых огня
– разрешается поезду отправиться с
железнодорожной станции с уменьшенной
скоростью; поезд следует с отклонением
по стрелочному переводу; перегон до
следующей железнодорожной станции
(путевого поста) свободен (рис. 30);

4) два желтых огня,
из них верхний мигающий – разрешается
поезду отправиться с железнодорожной
станции с уменьшенной скоростью; поезд
следует с отклонением по стрелочному
переводу; перегон до следующей
железнодорожной станции (путевого
поста) свободен; входной светофор
следующей железнодорожной станции
открыт (рис. 30а).

Рис. 30 Рис. 30а

15. На участках,
оборудованных автоматической локомотивной
сигнализацией, применяемой как
самостоятельное средство сигнализации
и связи, и участках, оборудованных
постоянно действующей двухсторонней
автоблокировкой для движения по
неправильному железнодорожному пути
по показаниям локомотивных светофоров,
выходными светофорами подаются сигналы:

1) один зеленый и
один лунно-белый огни – разрешается
поезду отправиться с железнодорожной
станции, впереди свободны два или более
блок-участка»
(рис. 31);

Рис. 31

2) один желтый и
один лунно-белый огни – разрешается
поезду отправиться с железнодорожной
станции, впереди свободен один блок-участок
(рис. 32);

Рис. 32

3) два желтых, из
них верхний мигающий и один лунно-белый
огни – разрешается поезду отправиться
с железнодорожной станции с уменьшенной
скоростью; поезд следует с отклонением
по стрелочному переводу; впереди свободны
два и более блок-участка;

4) два желтых и один
лунно-белый огни – разрешается поезду
отправиться с железнодорожной станции
с уменьшенной скоростью; поезд следует
с отклонением по стрелочному переводу;
впереди свободен один блок-участок;

5) один зеленый
мигающий, один желтый, один лунно-белый
огни и одна зеленая светящаяся полоса
– разрешается поезду отправиться с
железнодорожной станции со скоростью
не более 80 км/ч; поезд следует с отклонением
по стрелочному переводу марки 1/18; впереди
свободны два и более блок-участка;

6) два желтых, один
лунно-белый огни и одна зеленая светящаяся
полоса – разрешается поезду отправиться
с железнодорожной станции со скоростью
не более 60 км/ч; поезд следует с отклонением
по стрелочному переводу марки 1/18; впереди
свободен один блок-участок;

7) один зеленый
мигающий, один желтый, один лунно-белый
огни и две зеленые светящиеся полосы –
разрешается поезду отправиться с
железнодорожной станции со скоростью
не более 120 км/ч; поезд следует с отклонением
по стрелочному переводу марки 1/22; впереди
свободны два и более блок-участка;

8) два желтых, один
лунно-белый огни и две зеленые светящиеся
полосы – разрешается поезду отправиться
с железнодорожной станции со скоростью
не более 60 км/ч; поезд следует с отклонением
по стрелочному переводу марки 1/22; впереди
свободен один блок-участок;

9) один красный
огонь – стой! Запрещается проезжать
сигнал.

16. При наличии
ответвления, оборудованного путевой
блокировкой, а также для указания
железнодорожного пути, на который
отправляется поезд на многопутных
участках, оборудованных путевой
блокировкой, и на двухпутных участках,
оборудованных двусторонней автоблокировкой,
огни выходного светофора в необходимых
случаях, установленных владельцем
инфраструктуры или владельцем
железнодорожных путей необщего
пользования, дополняются соответствующим
показанием маршрутного указателя.

При отсутствии
маршрутного указателя допускается до
реконструкции устройств СЦБ применение
сигнала: два зеленых огня на выходном
светофоре – при отправлении поезда на
ответвление или на железнодорожный
путь многопутного участка, или по
неправильному железнодорожному пути
при двусторонней автоблокировке, что
указывает на свободность не менее двух
блок-участков при автоблокировке, на
свободность перегона до следующей
железнодорожной станции (путевого
поста) – при полуавтоматической
блокировке (рис. 33).

На двухпутных
участках, где движение по правильному
железнодорожному пути осуществляется
по сигналам автоблокировки, а по
неправильному железнодорожному пути
– по показаниям локомотивных светофоров,
а также на двухпутных участках,
оборудованных автоматической локомотивной
сигнализацией, применяемой как
самостоятельное средство сигнализации
и связи, выходными светофорами при
отправлении с железнодорожной станции
на неправильный железнодорожный путь
допускается подавать сигнал: один желтый
мигающий и один лунно-белый огни –
разрешается поезду отправиться с
железнодорожной станции и далее следовать
по неправильному железнодорожному пути
по показаниям локомотивного светофора
(рис. 34).

Рис. 33

При включении
временных устройств организации движения
по неправильному железнодорожному пути
двухпутных и многопутных перегонов по
сигналам локомотивных светофоров на
период производства ремонтных,
строительных и восстановительных работ
допускается отправление поездов на
неправильный железнодорожный путь по
сигналам, установленным для правильного
железнодорожного пути.

Рис. 34

Скорость движения
при отправлении на неправильный
железнодорожный путь на двухпутных
(многопутных) участках, оборудованных
постоянно действующей двухсторонней
автоблокировкой для движения по
неправильному железнодорожному пути
по показаниям локомотивного светофора,
устанавливается владельцем инфраструктуры
или владельцем железнодорожных путей
необщего пользования.

17. На железнодорожных
станциях, имеющих выходные светофоры,
при наличии ответвления, не оборудованного
путевой блокировкой, готовность маршрута
отправления на ответвление указывается
одним лунно-белым огнем выходного
светофора; поезда отправляются на
ответвление с выдачей машинисту
ключа-жезла или бланка формы ДУ-50(далее – Путевая записка) при лунно-белом
огне и погашенном красном огне выходного
светофора (рис. 35).

Рис. 35

На железнодорожных
станциях железнодорожных путей необщего
пользования, имеющих выходные светофоры,
при наличии ответвления, не оборудованного
путевой блокировкой для указания
готовности маршрута отправления на
ответвление, выходные светофоры могут
дополняться соответствующими показаниями,
значения которых устанавливаются
владельцем железнодорожных путей
необщего пользования.

При наличии на
железнодорожных станциях маневровой
сигнализации, при готовности маршрута
отправления на ответвление сигнал один
лунно-белый огонь дополняется показанием
маршрутного указателя.

На железнодорожных
станциях, где отправление поездов
производится с железнодорожных путей,
не имеющих достаточной длины, когда
голова поезда находится за выходным
(маршрутным) светофором, на его обратной
стороне устанавливается повторительная
головка, сигнализирующая зеленым огнем
при открытом выходном (маршрутном)
светофоре и свободности впереди двух
и более блок-участков (рис. 36).

Рис. 36

18. Маршрутными
светофорами в зависимости от места их
установки подаются сигналы:

1) один зеленый
огонь – разрешается движение с
установленной скоростью; следующий
светофор (маршрутный или выходной)
открыт;

2) один желтый огонь
– разрешается движение с готовностью
остановиться; следующий светофор
(маршрутный или выходной) закрыт;

3) один желтый
мигающий огонь – разрешается проследование
светофора с установленной скоростью;
следующий светофор (маршрутный или
выходной) открыт и требует проследования
его с уменьшенной скоростью;

4) два желтых огня,
из них верхний мигающий – разрешается
проследование светофора с уменьшенной
скоростью; поезд следует на боковой
железнодорожный путь; следующий светофор
(маршрутный или выходной) открыт;

5) два желтых огня
– разрешается проследование светофора
с уменьшенной скоростью и готовностью
остановиться на железнодорожной станции;
поезд следует на боковой железнодорожный
путь; следующий светофор закрыт;

6) один красный
огонь – стой! Запрещается проезжать
сигнал.

19. Проходными
светофорами на участках, оборудованных
автоблокировкой, подаются сигналы:

1) один зеленый
огонь – разрешается движение с
установленной скоростью; впереди
свободны два или более блок-участка
(рис. 37);

2) один желтый огонь
– разрешается движение с готовностью
остановиться; следующий светофор закрыт
(рис. 38);

3) один красный
огонь – стой! Запрещается проезжать
сигнал (рис. 39).

Рис. 37
Рис. 38 Рис. 39

20. На участках,
оборудованных автоблокировкой с
трехзначной сигнализацией, на светофоре
(входном, маршрутном, выходном или
проходном), ограждающем на главном
железнодорожном пути блок-участок
длиной менее требуемого тормозного
пути, устанавливается световой указатель
белого цвета в виде двух вертикальных
стрел (рис. 38), а на предупредительном к
нему светофоре – такой же указатель в
виде одной стрелы (рис. 37).

Допускается
применение на светофоре (входном,
маршрутном), ограждающем на главном
железнодорожном пути железнодорожной
станции блок-участок длиной менее
требуемого тормозного пути, сигнала –
один зеленый и один желтый огни –
разрешается движение с уменьшенной
скоростью, при введении которого световые
указатели не устанавливаются.

Световые указатели
сохраняют сигнальные значения и в
погашенном состоянии.

21. На участках,
оборудованных автоблокировкой с
четырехзначной сигнализацией, проходными,
входными, маршрутными по главному
железнодорожному пути и выходными
светофорами подаются сигналы:

1) один зеленый
огонь – впереди свободны три или более
блок-участка;

2) один желтый и
один зеленый огни – впереди свободны
два блок-участка (рис. 40);

3) один желтый огонь
– впереди свободен один блок-участок;

4) один красный
огонь – стой! Запрещается проезжать
сигнал.

Рис. 40

22. На участках,
оборудованных автоблокировкой с
трехзначной или четырехзначной
сигнализацией, на проходных светофорах,
расположенных перед входными светофорами
(предвходных), применяются, кроме того,
сигналы:

1) один желтый
мигающий огонь – разрешается движение
с установленной скоростью; входной
светофор открыт и требует проследования
его с уменьшенной скоростью; поезд
принимается на боковой железнодорожный
путь железнодорожной станции (рис. 41);

2) один зеленый
мигающий огонь – разрешается движение
с установленной скоростью; входной
светофор открыт и требует проследования
его со скоростью не более 80 км/ч; поезд
принимается на боковой железнодорожный
путь железнодорожной станции (рис. 42).
При движении по стрелочным переводам,
допускающим следование на боковой
железнодорожный путь железнодорожной
станции со скоростью до 120 км/ч, на
предвходном светофоре также подается
сигнал – один зеленый мигающий огонь.

Рис. 41

Рис. 42

На мачте предвходного
светофора устанавливается оповестительная
табличка в виде трех наклонных полос с
отражателями на них, которая размещается
между нижним краем фонового щита и
литерной табличкой (рис. 41, 42).

Аналогичная
табличка устанавливается на обратной
стороне мачты светофора, который является
предвходным при следовании по неправильному
железнодорожному пути.

23. Проходными
светофорами на участках, оборудованных
полуавтоматической блокировкой, подаются
сигналы:

1) один зеленый
огонь – разрешается движение с
установленной скоростью; перегон до
следующей железнодорожной станции
(путевого поста) свободен
(рис. 43);

2) один красный
огонь – стой! Запрещается проезжать
сигнал (рис. 44).

24. На участках с
автоблокировкой условно-разрешающий
сигнал проходного светофора, расположенного
на затяжном подъеме, подаваемый знаком
в виде буквы «Т» прозрачно-белого цвета
с отражателями, нанесенным на щите,
закрепляемым на опоре светофора (рис.
45), разрешает грузовому поезду проследование
светофора с красным огнем со скоростью
на железнодорожных путях общего
пользования – не более 20 км/ч, а на
железнодорожных путях необщего
пользования – не более 15 км/ч, с особой
бдительностью и готовностью немедленно
остановиться, если встретится препятствие
для дальнейшего движения.

Рис. 43
Рис. 44 Рис. 45

25. Светофорами
прикрытия подаются сигналы:

1) один зеленый
огонь – разрешается движение с
установленной скоростью (рис.46);

2) один красный
огонь – стой! Запрещается проезжать
сигнал (рис. 47).

Рис. 46 Рис. 47

Не допускается
совмещение светофоров прикрытия с
другими светофорами.

26. Заградительными
светофорами подается сигнал: один
красный огонь – стой! Запрещается
проезжать сигнал (рис. 48).

Предупредительными
светофорами перед заградительными
подается сигнал один желтый огонь –
разрешается движение с готовностью
остановиться; основной заградительный
светофор закрыт (рис. 49).

Нормально сигнальные
огни заградительных светофоров и
предупредительных к ним не горят (рис.
50), и в этом положении светофоры сигнального
значения не имеют. В отдельных случаях
по решению владельца инфраструктуры
или владельца железнодорожных путей
необщего пользования могут применяться
заградительные и предупредительные к
ним светофоры с непрерывно горящими
сигнальными огнями.

Мачты заградительных
светофоров имеют отличительную окраску
– чередующиеся черные и белые наклонные
полосы.

Заградительные
светофоры могут быть совмещены с
маневровыми светофорами, в том числе
карликового типа.

Рис. 48 Рис. 49
Рис. 50

27. Предупредительными
светофорами перед входными, проходными
и светофорами прикрытия на участках,
не оборудованных автоблокировкой,
подаются сигналы:

1) один зеленый
огонь – разрешается движение с
установленной скоростью; основной
светофор открыт (рис. 51);

2) один желтый огонь
– разрешается движение с готовностью
остановиться; основной светофор закрыт
(рис. 52);

3) один желтый
мигающий огонь – разрешается движение
с установленной скоростью; входной
светофор открыт и требует проследования
его с уменьшенной скоростью; поезд
принимается на боковой железнодорожный
путь железнодорожной станции.

28. Повторительный
светофор с одним зеленым огнем указывает,
что выходной или маршрутный светофор
открыт (рис. 53).

На железнодорожных
путях необщего пользования могут
применяться повторительные светофоры,
подающие сигналы:

1) один лунно-белый
огонь – маневровый светофор открыт
(рис. 54);

2) один желтый огонь
– въездной (выездной), технологический
светофор открыт (рис. 55).

Нормально сигнальные
огни повторительных светофоров не
горят, и в этом положении светофоры
сигнального значения не имеют.

Рис. 51
Рис.52 Рис.53

Рис.
54 Рис. 55

Пассажирские
поезда, имеющие остановку на железнодорожной
станции с такими светофорами, могут
быть приведены в движение только при
наличии зеленого огня на повторительном
светофоре. Если из-за неисправности
повторительного светофора (или выходного)
нельзя включить зеленый огонь, порядок
его проезда устанавливается Инструкцией
по движению поездов и маневровой работе
на железных дорогах Российской Федерации,
утвержденной первым заместителем
Министра путей сообщения Российской
Федерации
А.В. Целько 16 октября 2000 г.
№ ЦД-790 (по заключению Минюста России
от
21 ноября 2000 г. № 10014-ЮД в государственной
регистрации не нуждается).

29. На участках,
оборудованных автоблокировкой и
автоматической локомотивной сигнализацией,
локомотивными светофорами подаются
сигналы:

1) зеленый огонь –
разрешается движение; на путевом
светофоре, к которому приближается
поезд, горит зеленый огонь (рис. 56);

Рис. 56

2) желтый огонь –
разрешается движение; на путевом
светофоре, к которому приближается
поезд, горит один или два желтых огня
(рис. 57);

3) желтый огонь с
красным – разрешается движение с
готовностью остановиться; на путевом
светофоре, к которому приближается
поезд, горит красный огонь (рис. 58);

Рис. 57
Рис. 58

4) красный огонь –
загорается в случае проезда путевого
светофора с красным огнем (рис. 59).

Белый огонь на
локомотивном светофоре (рис. 60) указывает,
что локомотивные устройства включены,
но показания путевых светофоров на
локомотивный светофор не передаются и
машинист должен руководствоваться
только показаниями путевых светофоров.

Локомотивный
светофор также сигнализирует:

1) зеленым огнем –
о приближении поезда к путевому светофору
с одним желтым мигающим огнем, с одним
зеленым мигающим огнем или с одним
желтым и одним зеленым огнями и другими
сигнальными показаниями, при которых
допускается проследование светофора
с установленной скоростью;

2) желтым огнем –
о приближении поезда к путевому светофору
с одним желтым и одним зеленым огнями,
ограждающему блок-участок, на котором
не обеспечивается требуемая длина
тормозного пути, с двумя желтыми огнями,
из них верхний мигающий, а также с другими
сигнальными показаниями, при которых
требуется проследование светофора с
уменьшенной скоростью.

Рис. 59
Рис. 60

30. На участках, где
автоматическая локомотивная сигнализация
применяется как самостоятельное средство
сигнализации и связи при движении
поездов, локомотивными светофорами
подаются сигналы:

1) зеленый огонь –
разрешается движение с установленной
скоростью, впереди свободны два или
более блок-участка;

2) желтый огонь –
разрешается движение с уменьшенной
скоростью, впереди свободен один
блок-участок;

3) желтый огонь с
красным – разрешается движение с
готовностью остановиться; следующий
блок-участок занят.

В случае вступления
поезда на занятый блок-участок на
локомотивном светофоре загорается
красный огонь.

Белый огонь
указывает, что локомотивные устройства
включены, сигналы с железнодорожного
пути на локомотив не передаются.

При подходе к
путевым светофорам локомотивные
светофоры подают сигналы, указанные в
пункте 31 настоящего приложения.

На участках,
оборудованных автоблокировкой или
автоматической локомотивной сигнализацией,
применяемой как самостоятельное средство
сигнализации и связи при движении
поездов, могут применяться устройства
многозначной автоматической локомотивной
сигнализации (рис. 61). Порядок их применения
устанавливается владельцем инфраструктуры
или владельцем железнодорожных путей
необщего пользования.

Рис. 61

31. На железнодорожных
путях необщего пользования въездными
(выездными) светофорами подаются сигналы:

1) один желтый огонь
– разрешается въезд в производственное
помещение (или выезд из него) (рис. 62);

2) красный огонь –
стой! Въезд в производственное помещение
(или выезд из него) запрещен (рис. 63).

Рис. 62
Рис. 63

Технологическими
светофорами подаются сигналы:

1) один желтый огонь
– разрешается подача вагонов к объекту,
расположенному на железнодорожных
путях необщего пользования, с готовностью
остановиться (рис. 64);

2) красный огонь –
стой (рис. 65);

Рис. 64
Рис. 65

3) один лунно-белый
огонь, установленный на обратной стороне
светофора – убрать вагоны с объекта,
расположенного на железнодорожном пути
необщего пользования (рис. 66).

Рис. 66

На железнодорожном
пути необщего пользования допускается
применение сигнала: один лунно-белый
огонь, горящий одновременно с красным
огнем – убрать вагоны с объекта.

Показания въездных
(выездных) и технологических светофоров
дополняются звуковыми и световыми
сигналами, порядок подачи и управления
которыми устанавливается владельцем
железнодорожных путей необщего
пользования.

32. Недействующие
светофоры должны быть закрещены двумя
планками, а сигнальные огни на них
погашены (рис. 67).

Порядок временного
включения огней недействующих светофоров
для их проверки устанавливается
владельцем инфраструктуры или владельцем
железнодорожных путей необщего
пользования.

Рис. 67

Источник

Приложение N 1

к Правилам технической эксплуатации

железных дорог Российской Федерации,

утвержденным приказом Министерства

транспорта Российской Федерации

от 23 июня 2022 г. N 250
ИНСТРУКЦИЯ

ПО СИГНАЛИЗАЦИИ НА ЖЕЛЕЗНОДОРОЖНОМ ТРАНСПОРТЕ

РОССИЙСКОЙ ФЕДЕРАЦИИ
I. Общие положения
1. Инструкция по сигнализации на железнодорожном транспорте Российской Федерации устанавливает требования к сигналам для обеспечения безотказной и безопасной работы железнодорожного транспорта, а также типы сигнальных приборов для передачи сигналов на железнодорожном транспорте.

2. Нормативные и технические документы, относящиеся к сигнализации на железнодорожном транспорте, разрабатываются в соответствии с требованиями настоящей Инструкции.
II. Сигналы на железнодорожном транспорте
3. На железнодорожном транспорте применяются визуальные (видимые) и звуковые <1> сигналы.

———————————

<1> Подпункт 4.1.1 пункта 4 ГОСТ Р 57612-2017 «Национальный стандарт Российской Федерации. Эргономика. Система звуковых и визуальных сигналов опасности и информационных сигналов», введенного в действие приказом Росстандарта от 18 октября 2017 г. N 1447-ст (М., «Стандартинформ», 2019).
4. Визуальные (видимые) сигналы подаются сигнальными приборами железнодорожного транспорта <2> (светофорами <3>, локомотивными светофорами (устройствами индикации локомотивных устройств безопасности), семафорами <4>, дисками, щитами, фонарями, флагами, сигнальными указателями и сигнальными знаками <5>).

———————————

<2> Подпункт 3.3 пункта 2 ГОСТ 34707-2021 «Межгосударственный стандарт. Элементы оптические для световых сигнальных приборов железнодорожного транспорта. Технические условия», введен в действие приказом Росстандарта от 10 февраля 2021 г. N 51-ст (М., «Стандартинформ», 2021).

<3> Подпункт 2.9.9 пункта 2 ГОСТ 34530-2019 «Межгосударственный стандарт. Транспорт железнодорожный. Основные понятия. Термины и определения», введенного в действие приказом Росстандарта от 24 сентября 2019 г. N 748-ст (М., «Стандартинформ», 2019), с изменениями ГОСТ 34530-2019 «Транспорт железнодорожный. Основные понятия. Термины и определения» («ИУС «Национальные стандарты», 2020, N 3), ГОСТ 34530-2019. «Транспорт железнодорожный. Основные понятия. Термины и определения» («ИУС «Национальные стандарты», 2021, N 8) (далее — ГОСТ 34530-2019).

<4> Подпункт 2.9.10 пункта 2 ГОСТ 34530-2019.

<5> Подпункт 3.3 пункта 3 ГОСТ 12.4.026-2015 «Межгосударственный стандарт. Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний», введенного в действие приказом Росстандарта от 10 июня 2016 г. N 614-ст (М., «Стандартинформ», 2016), с изменениями ГОСТ 12.4.026-2015 «Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний» («ИУС «Национальные стандарты», 2016, N 12), ГОСТ 12.4.026-2015 «Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний» («ИУС «Национальные стандарты», 2019, N 3), ГОСТ 12.4.026-2015 «Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний» («ИУС «Национальные стандарты», 2019, N 4), ГОСТ 12.4.026-2015 «Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний» («ИУС «Национальные стандарты», 2021, N 1).
Визуальные (видимые) сигналы по времени их применения подразделяются на следующие типы:

1) круглосуточные, подаваемые одинаково в светлое и темное время суток <6>; такими сигналами служат огни светофоров установленных настоящей Инструкцией цветов, маршрутные и другие световые указатели, постоянные диски уменьшения скорости, квадратные щиты желтого цвета (обратная сторона зеленого цвета), красные диски со светоотражателем для обозначения хвоста грузового поезда, сигнальные указатели и знаки;

———————————

<6> Абзац пятьдесят шестой пункта 1.2 Правил дорожного движения Российской Федерации, утвержденных постановлением Совета Министров — Правительства Российской Федерации от 23 декабря 1993 г. N 1090 (Собрание актов Президента и Правительства Российской Федерации, 1993, N 47, ст. 4531).
2) дневные, подаваемые в светлое время суток; для подачи таких сигналов служат диски, щиты, флаги, крылья семафоров и сигнальные указатели (стрелочные, путевого заграждения, устройств сбрасывания и гидравлических колонок);

3) ночные, подаваемые в темное время суток; такими сигналами служат огни установленных цветов в ручных и поездных фонарях, фонарях на шестах, крыльях семафоров и сигнальных указателях.

Ночные сигналы должны применяться в светлое время суток при тумане, метели и других неблагоприятных условиях, когда видимость дневных сигналов остановки не соответствует нормам, указанным в пункте 74 Правил технической эксплуатации железных дорог Российской Федерации, утвержденных настоящим Приказом.

В железнодорожных тоннелях применяются только ночные или круглосуточные сигналы.

Периоды, относящиеся к светлому и темному времени суток, устанавливаются локальным нормативным актом владельца железнодорожных путей общего пользования (далее — владелец инфраструктуры) или владельца железнодорожного пути необщего пользования.

Чертежи конструкций типовых постоянных дисков уменьшения скорости, переносных сигналов, сигнальных и путевых знаков утверждаются владельцем инфраструктуры или владельцем железнодорожных путей необщего пользования соответственно.

5. Звуковые сигналы выражаются числом и сочетанием звуков различной продолжительности в соответствии с главой IX настоящей Инструкции.

Звуковые сигналы подаются свистками локомотивов, дрезин съемного типа, мотор-вагонного и специального железнодорожного подвижного состава, ручными свистками, духовыми рожками, сиренами, гудками и петардами. При взрыве петарды требуется немедленно остановить поезд.
III. Светофоры на железнодорожном транспорте
6. Светофоры по назначению подразделяются на следующие типы:

1) входной — железнодорожный светофор, сигнальные показания которого разрешают или запрещают поезду следовать с железнодорожного перегона на станцию <7>;

———————————

<7> Подпункт 47 пункта 3 ГОСТ Р 53431-2009 «Национальный стандарт Российской Федерации. Автоматика и телемеханика железнодорожная. Термины и определения», введенного в действие приказом Ростехрегулирования от 27 ноября 2009 г. N 523-ст (М., «Стандартинформ») (далее — ГОСТ Р 53431-2009).
2) выходной — железнодорожный светофор, сигнальные показания которого разрешают или запрещают поезду отправиться с железнодорожной станции на перегон <8>;

———————————

<8> Подпункт 48 пункта 3 ГОСТ Р 53431-2009.
3) маршрутный — железнодорожный светофор, сигнальные показания которого разрешают или запрещают железнодорожному поезду проследовать из одного района железнодорожной станции в другой <9>;

———————————

<9> Подпункт 54 пункта 3 ГОСТ Р 53431-2009.
4) проходной — железнодорожный светофор, разрешающий или запрещающий железнодорожному поезду проследовать с одного блок-участка на другой <10>;

———————————

<10> Подпункт 59 пункта 3 ГОСТ Р 53431-2009.
5) прикрытия — железнодорожный светофор, предназначенный для ограждения мест пересечений железнодорожных путей в одном уровне с другими железнодорожными путями, трамвайными путями и троллейбусными линиями, разводными мостами и участков, проходимых с проводником <11>;

———————————

<11> Подпункт 58 пункта 3 ГОСТ Р 53431-2009.
6) заградительный — железнодорожный светофор, сигнальные показания которого требуют остановки железнодорожного подвижного состава при опасности, возникающей на железнодорожных переездах, крупных искусственных сооружениях и обвальных местах <12>;

———————————

<12> Подпункт 50 пункта 3 ГОСТ Р 53431-2009.
7) предупредительный — железнодорожный светофор, устанавливаемый перед входным, проходным, заградительным светофором или светофором прикрытия и предупреждающий о сигнальном показании железнодорожного светофора, перед которым он установлен <13>;

———————————

<13> Подпункт 57 пункта 3 ГОСТ Р 53431-2009.
8) повторительный — железнодорожный светофор, предназначенный для информирования о разрешающем показании выходного, маршрутного или горочного светофора, когда не обеспечивается по местным условиям видимость основного светофора <14>;

———————————

<14> Подпункт 56 пункта 3 ГОСТ Р 53431-2009.
9) локомотивный — устройство отображения оптических сигнальных показаний на основе кодов автоматической локомотивной сигнализации <15>;

———————————

<15> Подпункт 51 пункта 3 ГОСТ Р 53431-2009.
10) маневровый — железнодорожный светофор, сигнальные показания которого регулируют движение маневровых составов <16>;

———————————

<16> Подпункт 53 пункта 3 ГОСТ Р 53431-2009.
11) горочный — железнодорожный светофор, сигнальные показания которого разрешают или запрещают роспуск железнодорожных вагонов с сортировочной горки и который регламентирует скорость роспуска и направление движения отцепов <17>;

———————————

<17> Подпункт 49 пункта 3 ГОСТ Р 53431-2009.
12) въездной (выездной) — разрешающие или запрещающие въезд железнодорожного подвижного состава в производственное помещение и выезд из него на железнодорожных путях необщего пользования;

13) технологический — разрешающие или запрещающие подачу или уборку железнодорожного подвижного состава при обслуживании объектов, расположенных на железнодорожных путях необщего пользования (вагоноопрокидывателей, вагонных весов, устройств для восстановления сыпучести грузов, сливо-наливных устройств).

Совмещение одним светофором нескольких типов из перечня, приведенного в пункте 6 настоящей Инструкции, устанавливается в порядке, определяемом локальным нормативным актом владельца инфраструктуры (владельца пути необщего пользования).

7. В качестве источников света в светофорах используются светоизлучающие диоды или лампы накаливания. По конструкции различают железнодорожные светофоры: мачтовые, консольные, на мостиках, с маршрутным указателем, карликовые, линзовые, прожекторные <18>.

———————————

<18> Абзац второй пункта 46 ГОСТ Р 53431-2019.
Светофоры должны находиться в непрерывно горящем или нормально негорящем режиме работы. Нормально негорящим режимом работы светофора является режим, при котором светофор не показывает ни один из имеющихся сигналов в том случае, когда такой режим предусматривается настоящей Инструкцией. В остальных случаях при отсутствии сигналов на светофоре — такой светофор считается неисправным.

На светофоре предусматривается литерная табличка, содержащая его обозначение. Проходные светофоры автоблокировки обозначаются цифрами, все остальные светофоры — буквами или буквами и цифрами. Литерная табличка на проходных светофорах предусматривается с двух сторон мачты на двухпутных и многопутных перегонах, вновь оборудуемых постоянно действующими устройствами для организации движения по неправильному железнодорожному пути <19>, по сигналам локомотивных светофоров.

———————————

<19> Подпункт 2.7.51 пункта 2 ГОСТ 34530-2019.
8. Светофоры устанавливаются с правой стороны по направлению движения или над осью ограждаемого ими железнодорожного пути. Светофоры устанавливаются так, чтобы подаваемые ими сигналы нельзя было принимать с поезда за сигналы, относящиеся к смежным железнодорожным путям.

9. При отсутствии габарита для установки светофоров с правой стороны в порядке, установленном локальным нормативным актом владельца инфраструктуры (владельца железнодорожных путей необщего пользования), располагаются с левой стороны:

а) входные, устанавливаемые для приема на железнодорожную станцию поездов, следующих по неправильному железнодорожному пути, а также подталкивающих локомотивов и поездов хозяйственных, возвращающихся с перегона по неправильному железнодорожному пути;

б) входные и проходные светофоры, устанавливаемые временно на период строительства и реконструкции железнодорожных путей;

в) заградительные светофоры и предупредительные к ним, устанавливаемые на перегонах перед железнодорожными переездами, мостами и тоннелями;

г) маневровые светофоры на железнодорожных путях необщего пользования;

д) горочные и повторительные к ним светофоры;

е) светофоры (входной (выходной) временных путевых постов, организованных при производстве капитального ремонта пути;

ж) въездные (выездные) светофоры;

з) технологические светофоры.

10. На участках железнодорожных путей, оборудованных автоблокировкой, нормальным показанием проходных светофоров является разрешающее показание или нормально негорящее, а входных, маршрутных и выходных — запрещающее показание. Нормально негорящие сигнальные огни проходного светофора на участках, оборудованных автоблокировкой, загораются при вступлении поезда на блок-участок перед ним и гаснут после выхода поезда с этого блок-участка.

На участках железнодорожных путей, где входные, маршрутные и выходные светофоры переводятся на автоматическое действие для безостановочного пропуска поездов по железнодорожной станции, разрешающее показание является нормальным при переводе их на автоматическое действие.

На участках, не оборудованных автоблокировкой, нормальным показанием входных, выходных, проходных и маршрутных светофоров является запрещающее.

Нормальное показание светофоров прикрытия устанавливается локальным нормативным актом владельца инфраструктуры (владельца железнодорожных путей необщего пользования).

11. Выходные светофоры устанавливаются для каждого отправочного железнодорожного пути впереди места, предназначенного для стоянки локомотива отправляющегося поезда.

На железнодорожных станциях при отправлении поездов с железнодорожных путей, не имеющих достаточной длины, когда голова поезда находится за выходным (маршрутным) светофором, на его обратной стороне устанавливается повторительная головка светофора в порядке, установленном локальным нормативным актом владельца инфраструктуры (владельцем железнодорожных путей необщего пользования).

Установка групповых выходных и маршрутных светофоров для группы железнодорожных путей, кроме тех, по которым производится безостановочный пропуск поездов, производится в порядке, установленном локальным нормативным актом владельца инфраструктуры (владельца железнодорожных путей необщего пользования). Групповые выходные и маршрутные светофоры дополняются маршрутными указателями, показывающими номер железнодорожного пути, с которого разрешается отправление поезда.

12. Проходные светофоры автоматической блокировки устанавливаются на границах между блок-участками, а проходные светофоры полуавтоматической блокировки — на границах между межпостовыми перегонами.

13. На железнодорожных станциях, расположенных на участках с автоматической или полуавтоматической блокировкой, а также участках с автоматической локомотивной сигнализацией, применяемой как самостоятельное средство интервального регулирования движения поездов, где предусматривается безостановочный пропуск поездов по главным и приемо-отправочным железнодорожным путям, на входных и маршрутных светофорах применяется сигнализация безостановочного пропуска поездов по этим железнодорожным путям. Сигнализация безостановочного пропуска применятся на главном и прилегающем к нему боковом пути железнодорожной станции. Перечень станционных железнодорожных путей, оборудованных сигнализацией безостановочного пропуска, устанавливается локальным нормативным актом владельца инфраструктуры (владельца железнодорожных путей необщего пользования).

14. На железнодорожном транспорте должны применяться следующие значения сигналов светофоров:

«светофор закрыт» — на светофоре горит красный или синий огонь (далее — светофор закрыт);

«светофор открыт» — на светофоре горит (непрерывно или в мигающем режиме) зеленый, желтый, лунно-белый огонь или их сочетание (далее — светофор открыт).

Светофоры на железнодорожном транспорте должны подавать следующие значения сигналов:

1) один зеленый огонь — разрешается движение с установленной скоростью, следующий светофор открыт;

2) один желтый мигающий огонь — разрешается движение с установленной скоростью, следующий светофор открыт и требует проследования его с уменьшенной скоростью;

3) один желтый огонь — разрешается движение с готовностью остановиться, следующий светофор закрыт;

4) два желтых огня, из них верхний мигающий — разрешается проследование светофора с уменьшенной скоростью, поезд следует с отклонением по стрелочному переводу, следующий светофор открыт;

5) два желтых огня — разрешается проследование светофора с уменьшенной скоростью и готовностью остановиться у следующего светофора, поезд следует с отклонением по стрелочному переводу;

6) один красный огонь — запрещается проезжать светофор;

7) один лунно-белый огонь — разрешается маневровому составу проследовать маневровый светофор и далее руководствоваться показаниями попутных светофоров или указаниями (сигналами) руководителя маневров;

8) один синий огонь — запрещается маневровому составу проследовать маневровый светофор.

В пунктах 16 — 39 настоящей Инструкции предусмотрено применение перечисленных сигналов на светофорах различного назначения. Порядок применения этих сигналов в других, не предусмотренных настоящей Инструкцией, случаях с соблюдением их сигнального значения устанавливается локальным нормативным актом владельца инфраструктуры или владельца железнодорожных путей необщего пользования.

На железнодорожных путях необщего пользования, оборудованных двузначной сигнализацией, значения показаний светофоров (кроме заградительных и светофоров прикрытия) устанавливаются локальным нормативным актом владельца железнодорожных путей необщего пользования.

15. На железнодорожных линиях, оборудованных автоблокировкой с трехзначной сигнализацией, расстояние между смежными светофорами должно быть не менее тормозного пути, определенного для данного места при полном служебном торможении <20> на максимальной реализуемой скорости, но не более:

———————————

<20> Подпункт 77 пункта 2 ГОСТ 34703-2020 «Межгосударственный стандарт. Оборудование тормозное железнодорожного подвижного состава. Термины и определения», введенного в действие приказом Росстандарта от 15 декабря 2020 г. N 1316-ст (М., «Стандартинформ», 2020), (далее — ГОСТ 34703-2020).
120 км/ч — для пассажирских поездов;

80 км/ч — для грузовых поездов.

Указанное расстояние должно быть не менее тормозного пути при экстренном торможении с учетом пути, проходимого поездом за время, необходимое для воздействия устройств автоматической локомотивной сигнализации на тормозную систему поезда. Кроме того, на участках, где видимость сигналов менее 400 м, а также на железнодорожных линиях, вновь оборудуемых автоблокировкой, расстояние между смежными светофорами, должно быть не менее 1000 м.

По решению владельца инфраструктуры на участках железнодорожных путей общего пользования, оборудованных автоблокировкой с трехзначной сигнализацией, расстояние между отдельными проходными светофорами разрешается устанавливать менее необходимого тормозного пути. На таких светофорах, а также на предупредительных к ним должны устанавливаться световые указатели. Световые указатели применяются на железнодорожных станциях, если расстояние между смежными светофорами (входным, маршрутным, выходным) главного железнодорожного пути менее тормозного пути.

На участках с полуавтоматической блокировкой расстояние между входным, маршрутным, выходным светофорами должно быть не менее тормозного пути, определенного для данного участка при полном служебном торможении на максимальной реализуемой скорости, а при наличии путевых устройств автоматической локомотивной сигнализации это расстояние, кроме того, должно быть не менее тормозного пути при экстренном торможении с учетом пути, проходимого поездом за время, необходимое для воздействия устройств автоматической локомотивной сигнализации на тормозную систему поезда.

На участках, где автоматическая локомотивная сигнализация применяется как самостоятельное средство интервального регулирования движением поездов, длина двух смежных блок-участков должна быть не менее тормозного пути, определенного для данного участка при экстренном торможении с учетом пути, проходимого поездом за время, необходимое для воздействия устройств автоматической локомотивной сигнализации на тормозную систему при максимальной реализуемой скорости.

Скорость проследования светофора с одним желтым (немигающим) огнем, расположенного на участке, оборудованном автоблокировкой, на расстоянии менее требуемого тормозного пути от следующего светофора, а на участке, не оборудованном автоблокировкой, расположенного от основного сигнала на расстоянии менее тормозного пути при полном служебном торможении, устанавливается локальным нормативным актом владельца инфраструктуры (владельца железнодорожных путей необщего пользования).

16. Входные светофоры должны быть установлены от первого входного с перегона стрелочного перевода на расстоянии не ближе 50 м, считая от остряка противошерстного или предельного столбика пошерстного стрелочного перевода, а на железнодорожных путях необщего пользования установка производится не ближе стыка рамного рельса противошерстного или не ближе 3,5 м от предельного столбика пошерстного стрелочного перевода.

До реконструкции железнодорожных станций разрешается эксплуатация входных светофоров, ранее установленных на расстоянии менее 50 м, но не ближе 15 м от стрелочного перевода.

На электрифицированных участках железнодорожных путей входные светофоры, а также сигнальные знаки «Граница станции» должны устанавливаться перед изолирующими сопряжениями или секционными изоляторами контактной сети (со стороны перегона), отделяющими контактную сеть перегонов от контактной сети железнодорожной станции.

Входными светофорами при приеме по пути, по которому осуществляется движение железнодорожного подвижного состава в специализированном направлении (далее — правильный железнодорожный путь), и неправильному железнодорожному пути подаются сигналы:

1) один зеленый огонь — разрешается поезду следовать на железнодорожную станцию по направлению главного железнодорожного пути без отклонения по стрелочному переводу с установленной скоростью, следующий светофор (маршрутный или выходной) открыт (рисунок 1);

Рисунок 1
2) один желтый мигающий огонь — разрешается поезду следовать на железнодорожную станцию по направлению главного железнодорожного пути без отклонения по стрелочному переводу с установленной скоростью, следующий светофор (маршрутный или выходной) открыт и требует проследования его с уменьшенной скоростью с отклонением по стрелочному переводу (рисунок 2);

Рисунок 2
3) один желтый огонь — разрешается поезду следовать на железнодорожную станцию по направлению главного железнодорожного пути без отклонения по стрелочному переводу с готовностью остановиться, следующий светофор (маршрутный или выходной) закрыт (рисунок 3);

Рисунок 3
4) два желтых огня, из них верхний мигающий — разрешается поезду следовать на железнодорожную станцию с уменьшенной скоростью с отклонением по стрелочному переводу на главный или боковой железнодорожный путь, оборудованный сигнализацией для безостановочного пропуска, следующий светофор (маршрутный или выходной) открыт (рисунок 4);

Рисунок 4
5) два желтых огня — разрешается поезду следовать на железнодорожную станцию с отклонением по стрелочному переводу с уменьшенной скоростью на боковой железнодорожный путь и готовностью остановиться (рисунок 5);

Рисунок 5
6) один красный огонь — запрещается проезжать светофор (рисунок 6).

Рисунок 6
До реконструкции устройств железнодорожной автоматики и телемеханики в порядке, установленном локальным нормативным актом владельца инфраструктуры (владельца железнодорожных путей необщего пользования), для приема поездов на железнодорожную станцию по неправильному железнодорожному пути с двухпутного (многопутного) перегона для входных светофоров устанавливаются сигналы:

1) два желтых огня — разрешается поезду следовать на железнодорожную станцию с уменьшенной скоростью и готовностью остановиться у следующего выходного (маршрутного) светофора или предельного столбика;

2) один красный огонь — запрещается проезжать светофор.

На железнодорожных путях необщего пользования к сигналам входных светофоров, указанных в настоящем пункте, в порядке, установленном локальным нормативным актом владельца железнодорожных путей необщего пользования, дополнительно подается сигнал: один лунно-белый огонь — разрешается поезду следовать на железнодорожную станцию при погашенных основных огнях светофора до первого попутного маневрового светофора с дальнейшим движением маневровым порядком на железнодорожный путь, частично занятый железнодорожным подвижным составом, или к объекту, расположенному на железнодорожных путях необщего пользования, с особой бдительностью <21> и готовностью остановиться (рисунок 7).

———————————

<21> Абзацы третий, четвертый пункта 5 Регламента действий локомотивных бригад в аварийных и нестандартных ситуациях при работе на сопредельных участках других железнодорожных администраций, утвержден Протоколом семьдесят первого заседания Совета по железнодорожному транспорту — участников Содружества Независимых Государств от 16 октября 2019 г. (официальный сайт Совета по железнодорожному транспорту государств — участников Содружества Независимых Государств в информационно-телекоммуникационной сети «Интернет»: https://sovetgt.org/, 16 октября 2019 г.). Является обязательным для Российской Федерации в соответствии с Положением о Совете по железнодорожному транспорту государств — участников Содружества Независимых Государств, утвержденным Протоколом заседания Совета глав правительств — участников Содружества Независимых Государств от 20 марта 1992 г. (Единый реестр правовых актов и других документов Содружества Независимых Государств, https://cis.minsk.by 20 марта 1992 г.), Соглашением о координационных органах железнодорожного транспорта Содружества Независимых Государств от 14 февраля 1992 г. (Бюллетень международных договоров, 1993), Соглашением о создании Содружества Независимых Государств от 8 декабря 1991 г. (Ведомости Съезда народных депутатов РСФСР и Верховного Совета РСФСР, 1991, N 51, ст. 1798).

Рисунок 7
17. На входных и маршрутных светофорах железнодорожных путей общего пользования при приеме поездов на железнодорожные пути с отклонением по стрелочным переводам с крестовинами пологих марок применяются сигналы:

1) один зеленый мигающий и один желтый огни и одна зеленая светящаяся полоса — разрешается поезду следовать на железнодорожную станцию с отклонением по стрелочному переводу со скоростью не более 80 км/ч, следующий светофор (маршрутный или выходной) открыт и разрешает его проследование с установленной скоростью, но не более 80 км/ч (рисунок 8);

Рисунок 8
2) два желтых огня, из них верхний мигающий, и одна зеленая светящаяся полоса — разрешается поезду следовать на железнодорожную станцию со скоростью не более 80 км/ч на боковой железнодорожный путь, следующий светофор (маршрутный или выходной) открыт и требует проследования его с уменьшенной скоростью (рисунок 9);

Рисунок 9
3) два желтых огня и одна зеленая светящаяся полоса — разрешается поезду следовать на железнодорожную станцию с отклонением по стрелочному переводу со скоростью не более 60 км/ч и готовностью остановиться, следующий светофор закрыт (рисунок 10);

Рисунок 10
4) один зеленый мигающий и один желтый огни и две зеленые светящиеся полосы — разрешается поезду следовать на железнодорожную станцию с отклонением по стрелочному переводу со скоростью не более 120 км/ч, следующий светофор открыт и разрешает проследование его с установленной скоростью (рисунок 11);

Рисунок 11
5) два желтых огня, из них верхний мигающий, и две зеленые светящиеся полосы — разрешается поезду следовать на железнодорожную станцию с отклонением по стрелочному переводу со скоростью не более 120 км/ч, следующий светофор (маршрутный или выходной) открыт и требует проследования его с уменьшенной скоростью (рисунок 12);

Рисунок 12
6) два желтых огня и две зеленые светящиеся полосы — разрешается поезду следовать на железнодорожную станцию с отклонением по стрелочному переводу со скоростью не более 60 км/ч и готовностью остановиться, следующий светофор закрыт (рисунок 13).

Рисунок 13
На входных и маршрутных светофорах в порядке, установленном локальным нормативным актом владельца инфраструктуры (владельцем железнодорожных путей необщего пользования), применяется сигнал:

один зеленый мигающий огонь — разрешается поезду следовать на железнодорожную станцию по направлению главного железнодорожного пути без отклонения по стрелочному переводу с установленной скоростью, следующий светофор (маршрутный или выходной) открыт и требует проследования его со скоростью не более 60 км/ч (рисунок 14).

Рисунок 14
В порядке, установленном локальным нормативным актом владельца инфраструктуры (владельца железнодорожных путей необщего пользования), на входных и маршрутных светофорах применяется сигнал:

три желтых огня — разрешается локомотиву, мотор-вагонному и самоходному специальному подвижному составу следовать на свободный участок железнодорожного пути с особой осторожностью и со скоростью на железнодорожных путях общего пользования — не более 20 км/ч, а на железнодорожных путях необщего пользования — не более 15 км/ч, от начала пути приема до маршрутного светофора с красным огнем (рисунок 15).

Рисунок 15
18. На входных, маршрутных и выходных (кроме групповых) светофорах один лунно-белый мигающий огонь пригласительного сигнала разрешает поезду проследовать светофор с красным (или погасшим) огнем и продолжать движение до следующего светофора (или до предельного столбика при приеме на железнодорожный путь без выходного светофора, для мотор-вагонного подвижного состава до остановки на остановочной платформе) со скоростью не более 20 км/ч — на железнодорожных путях общего пользования, не более 15 км/ч — на железнодорожных путях необщего пользования, с особой бдительностью и готовностью немедленно остановиться, если встретится препятствие для дальнейшего движения (рисунки 16, 17).

Рисунок 16

Рисунок 17
Отправление по пригласительному сигналу выходного светофора разрешается только на пути двухпутных (многопутных) перегонов, оборудованных автоблокировкой или автоматической локомотивной сигнализацией, применяемой как самостоятельное средство интервального регулирования движения поездов, по правильному железнодорожному пути.

На железнодорожных путях необщего пользования до реконструкции устройств железнодорожной автоматики и телемеханики в порядке, установленном локальным нормативным актом владельца железнодорожных путей необщего пользования, и на входных светофорах применяются пригласительные сигналы с одним лунно-белым немигающим огнем.

19. Выходными светофорами на участках, оборудованных автоблокировкой, подаются сигналы:

1) один зеленый огонь — разрешается поезду отправиться с железнодорожной станции (в том числе с бокового пути) и следовать со скоростью, установленной локальным нормативным актом владельца инфраструктуры, впереди свободны два или более блок-участка (рисунок 18);

Рисунок 18
2) один желтый огонь — разрешается поезду отправиться с железнодорожной станции и следовать, с готовностью остановиться, следующий светофор закрыт (рисунок 19);

Рисунок 19
3) два желтых огня, из них верхний мигающий — разрешается поезду отправиться с главного пути железнодорожной станции с уменьшенной скоростью; поезд следует с отклонением по стрелочному переводу, следующий светофор открыт (рисунок 20);

Рисунок 20
4) два желтых огня — разрешается поезду отправиться с главного пути железнодорожной станции с уменьшенной скоростью, поезд следует с отклонением по стрелочному переводу; следующий светофор закрыт (рисунок 21);

Рисунок 21
5) один красный огонь — запрещается проезжать светофор (рисунки 22, 23).

Рисунок 22

Рисунок 23
20. Выходными светофорами на участках, оборудованных автоблокировкой, при отправлении поездов с отклонением по стрелочным переводам с крестовинами пологих марок подаются сигналы:

1) один зеленый мигающий и один желтый огни и одна зеленая светящаяся полоса — разрешается поезду отправиться с железнодорожной станции со скоростью не более 80 км/ч, поезд следует с отклонением по стрелочному переводу; следующий светофор открыт (рисунок 24);

Рисунок 24
2) два желтых огня и одна зеленая светящаяся полоса — разрешается поезду отправиться с железнодорожной станции со скоростью не более 60 км/ч; поезд следует с отклонением по стрелочному переводу, следующий светофор закрыт (рисунок 25);

Рисунок 25
3) один зеленый мигающий и один желтый огни и две зеленые светящиеся полосы — разрешается поезду отправиться с железнодорожной станции со скоростью не более 120 км/ч, поезд следует с отклонением по стрелочному переводу; следующий светофор открыт (рисунок 26);

Рисунок 26
4) два желтых огня и две зеленые светящиеся полосы — разрешается поезду отправиться с железнодорожной станции со скоростью не более 60 км/ч; поезд следует с отклонением по стрелочному переводу, следующий светофор закрыт (рисунок 27).

Рисунок 27
21. Выходными светофорами на участках, оборудованных полуавтоматической блокировкой, подаются сигналы:

1) один зеленый огонь — разрешается поезду отправиться с железнодорожной станции (в том числе с бокового пути) и следовать со скоростью, установленной локальным нормативным актом владельца инфраструктуры, перегон до следующей железнодорожной станции (путевого поста) свободен (рисунок 28);

Рисунок 28
2) один красный огонь — запрещается проезжать светофор (рисунок 29);

Рисунок 29
3) два желтых огня — разрешается поезду отправиться с главного пути железнодорожной станции с уменьшенной скоростью; поезд следует с отклонением по стрелочному переводу, перегон до следующей железнодорожной станции (путевого поста) свободен (рисунок 30);

Рисунок 30
4) два желтых огня, из них верхний мигающий — разрешается поезду отправиться с главного пути железнодорожной станции с уменьшенной скоростью; поезд следует с отклонением по стрелочному переводу, перегон до следующей железнодорожной станции (путевого поста) свободен, входной (проходной) светофор следующей железнодорожной станции (путевого поста) открыт (рисунок 30а).

Рисунок 30а
22. На участках, оборудованных автоматической локомотивной сигнализацией, применяемой как самостоятельное средство интервального регулирования движения поездов, и участках, оборудованных постоянно действующей двухсторонней автоблокировкой для движения по неправильному железнодорожному пути по показаниям локомотивных светофоров, выходными светофорами подаются сигналы:

1) один зеленый и один лунно-белый огни — разрешается поезду отправиться с железнодорожной станции (в том числе с бокового пути) и следовать со скоростью, установленной локальным нормативным актом владельца инфраструктуры, впереди свободны два или более блок-участка (рисунок 31);

Рисунок 31
2) один желтый и один лунно-белый огни — разрешается поезду отправиться с железнодорожной станции, впереди свободен один блок-участок (рисунок 32);

Рисунок 32
3) два желтых, из них верхний мигающий и один лунно-белый огни — разрешается поезду отправиться с главного пути железнодорожной станции с уменьшенной скоростью, поезд следует с отклонением по стрелочному переводу; впереди свободны два и более блок-участка;

4) два желтых и один лунно-белый огни — разрешается поезду отправиться с главного пути железнодорожной станции с уменьшенной скоростью, поезд следует с отклонением по стрелочному переводу, впереди свободен один блок-участок;

5) один зеленый мигающий, один желтый, один лунно-белый огни и одна зеленая светящаяся полоса — разрешается поезду отправиться с железнодорожной станции со скоростью не более 80 км/ч, поезд следует с отклонением по стрелочному переводу марки 1/18, впереди свободны два и более блок-участка;

6) два желтых, один лунно-белый огни и одна зеленая светящаяся полоса — разрешается поезду отправиться с железнодорожной станции со скоростью не более 60 км/ч, поезд следует с отклонением по стрелочному переводу марки 1/18, впереди свободен один блок-участок;

7) один зеленый мигающий, один желтый, один лунно-белый огни и две зеленые светящиеся полосы — разрешается поезду отправиться с железнодорожной станции со скоростью не более 120 км/ч, поезд следует с отклонением по стрелочному переводу марки 1/22, впереди свободны два и более блок-участка;

8) два желтых, один лунно-белый огни и две зеленые светящиеся полосы — разрешается поезду отправиться с железнодорожной станции со скоростью не более 60 км/ч, поезд следует с отклонением по стрелочному переводу марки 1/22, впереди свободен один блок-участок;

9) один красный огонь — запрещается проезжать светофор.

10) один зеленый огонь — разрешается поезду отправиться со станции (в том числе с бокового пути) со скоростью, установленной локальным нормативным актом владельца инфраструктуры, на свободный от поездов перегон до входного светофора следующей железнодорожной станции.

23. При наличии ответвления, оборудованного путевой блокировкой, а также для указания железнодорожного пути, на который отправляется поезд на многопутных участках, оборудованных путевой блокировкой, и на двухпутных участках, оборудованных двусторонней автоблокировкой, огни выходного светофора в порядке, установленном локальным нормативным актом владельца инфраструктуры или владельца железнодорожных путей необщего пользования, дополняются показанием маршрутного указателя.

При отсутствии маршрутного указателя до реконструкции устройств железнодорожной автоматики и телемеханики в порядке, установленном локальным нормативным актом владельца инфраструктуры (владельцем железнодорожных путей необщего пользования), применяется сигнал: два зеленых огня на выходном светофоре — при отправлении поезда на ответвление, оборудованное путевой блокировкой, или на железнодорожный путь многопутного участка, или по неправильному железнодорожному пути при двусторонней автоблокировке. Сигнал светофора указывает на свободность не менее двух блок-участков при автоблокировке, на свободность перегона до следующей железнодорожной станции (путевого поста) — при полуавтоматической блокировке (рисунок 33).

Рисунок 33
До реконструкции устройств электрической централизации выходными светофорами допускается подавать сигнал один желтый мигающий и один лунно-белый огни — разрешается поезду отправиться с железнодорожной станции и далее следовать по неправильному железнодорожному пути по показаниям локомотивного светофора (рисунок 34) при отправлении с железнодорожной станции:

по неправильному железнодорожному пути на двухпутных участках, оборудованных автоматической локомотивной сигнализацией, применяемой как самостоятельное средство интервального регулирования движения поездов;

по правильному железнодорожному пути — по сигналам автоблокировки;

по неправильному железнодорожному пути — по показаниям локомотивных светофоров.

Рисунок 34
При включении на двухпутных и многопутных перегонах с односторонней автоблокировкой временных устройств организации движения по неправильному железнодорожному пути по сигналам локомотивных светофоров на период производства ремонтных, строительных и восстановительных работ в порядке, установленном локальным нормативным актом владельца инфраструктуры или владельца железнодорожных путей необщего пользования, отправление поездов по неправильному железнодорожному пути производится по сигналам, установленным для движения по правильному железнодорожному пути.

Скорость движения при отправлении по неправильному железнодорожному пути на двухпутных (многопутных) участках, оборудованных постоянно действующей двухсторонней автоблокировкой для движения по неправильному железнодорожному пути по показаниям локомотивного светофора, устанавливается локальным нормативным актом владельца инфраструктуры или владельца железнодорожных путей необщего пользования.

24. На железнодорожных станциях, имеющих выходные светофоры, при наличии ответвления, не оборудованного путевой блокировкой, готовность маршрута отправления на ответвление указывается одним лунно-белым огнем выходного светофора. Поезда отправляются на ответвление при лунно-белом огне и погашенном красном огне выходного светофора (рисунок 35) с выдачей машинисту ключа-жезла или бланка ДУ-50, рекомендуемый образец которого приведен в приложении N 22 к Инструкции по организации движения поездов и маневровой работы на железнодорожном транспорте Российской Федерации, содержащейся в приложении N 2 к Правилам технической эксплуатации железных дорог Российской Федерации, утвержденным настоящим Приказом (далее — Инструкция, Правила соответственно).

Рисунок 35
На железнодорожных станциях железнодорожных путей необщего пользования, имеющих выходные светофоры, для указания готовности маршрута отправления на ответвление, не оборудованное путевой блокировкой, выходные светофоры дополняются показаниями, значения которых устанавливаются локальным нормативным актом владельца железнодорожных путей необщего пользования.

При готовности маршрута отправления на ответвление сигнал светофора один лунно-белый огонь дополняется показанием маршрутного указателя, при наличии на железнодорожных станциях маневровой сигнализации.

На железнодорожных станциях, где отправление поездов производится с железнодорожных путей, не имеющих достаточной длины, когда голова поезда находится за выходным (маршрутным) светофором, на обратной стороне светофора устанавливается повторительная головка, сигнализирующая зеленым огнем при открытом выходном (маршрутном) светофоре и свободности впереди двух и более блок-участков (рисунок 36).

Рисунок 36
25. Маршрутными светофорами подаются сигналы:

1) один зеленый огонь — разрешается движение с установленной скоростью, следующий светофор (маршрутный или выходной) открыт;

2) один желтый огонь — разрешается движение с готовностью остановиться, следующий светофор (маршрутный или выходной) закрыт;

3) один желтый мигающий огонь — разрешается проследование светофора с установленной скоростью, следующий светофор (маршрутный или выходной) открыт и требует проследования его с уменьшенной скоростью;

4) два желтых огня, из них верхний мигающий — разрешается проследование светофора с уменьшенной скоростью, поезд следует на боковой железнодорожный путь, следующий светофор (маршрутный или выходной) открыт;

5) два желтых огня — разрешается проследование светофора с уменьшенной скоростью и готовностью остановиться на железнодорожной станции, поезд следует на боковой железнодорожный путь, следующий светофор закрыт;

6) один красный огонь — запрещается проезжать светофор.

26. Проходными светофорами на участках, оборудованных автоблокировкой, подаются сигналы:

1) один зеленый огонь — разрешается движение с установленной скоростью, впереди свободны два или более блок-участка (рисунок 37);

Рисунок 37
2) один желтый огонь — разрешается движение с готовностью остановиться, следующий светофор закрыт (рисунок 38);

Рисунок 38
3) один красный огонь — запрещается проезжать светофор (рисунок 39).

Рисунок 39
27. На участках, оборудованных автоблокировкой с трехзначной сигнализацией, на светофоре (входном, маршрутном, выходном или проходном), ограждающем на главном железнодорожном пути блок-участок длиной менее требуемого тормозного пути, устанавливается световой (светоотражающий) указатель белого цвета в виде двух вертикальных стрел (рисунок 38), а на предупредительном к нему светофоре — такой же указатель в виде одной стрелы (рисунок 37).

На светофоре (входном, маршрутном), ограждающем на главном железнодорожном пути железнодорожной станции блок-участок длиной менее требуемого тормозного пути, в порядке, установленном локальным нормативным актом владельца инфраструктуры (владельцем железнодорожных путей необщего пользования), применяется сигнал — один зеленый и один желтый огни — разрешается движение с уменьшенной скоростью. В таких случаях световые указатели не устанавливаются.

Световые указатели должны сохранять сигнальные значения и в погашенном состоянии.

28. На участках, оборудованных автоблокировкой с четырехзначной сигнализацией, проходными, входными, маршрутными по главному железнодорожному пути и выходными светофорами подаются сигналы:

1) один зеленый огонь — впереди свободны три или более блок-участка;

2) один желтый и один зеленый огни — впереди свободны два блок-участка (рисунок 40);

Рисунок 40
3) один желтый огонь — впереди свободен один блок-участок;

4) один красный огонь — запрещается проезжать светофор.

29. На участках, оборудованных автоблокировкой с трехзначной или четырехзначной сигнализацией, на проходных светофорах, расположенных перед входными светофорами (предвходных), применяются следующие сигналы:

1) один желтый мигающий огонь — разрешается движение с установленной скоростью, входной светофор открыт и требует проследования его с уменьшенной скоростью, поезд принимается на железнодорожный путь железнодорожной станции с отклонением по стрелочному переводу (рисунок 41);

Рисунок 41
2) один зеленый мигающий огонь — разрешается движение с установленной скоростью, входной светофор открыт и требует проследования его со скоростью не более 80 км/ч, поезд принимается на железнодорожный путь железнодорожной станции с отклонением по стрелочному переводу (рисунок 42).

Рисунок 42
При движении с отклонением по стрелочным переводам, допускающим следование на железнодорожный путь железнодорожной станции со скоростью до 120 км/ч, на предвходном светофоре также подается сигнал — один зеленый мигающий огонь.

На мачте предвходного светофора устанавливается оповестительная табличка в виде трех наклонных полос с отражателями на них, которая размещается между нижним краем фонового щита и литерной табличкой (рисунки 41, 42).

Аналогичная табличка устанавливается на обратной стороне мачты светофора, который является предвходным при следовании по неправильному железнодорожному пути, а также на предвходном сигнальном указателе «Граница блок-участка» на перегонах, оборудованных автоматической локомотивной сигнализацией, применяемой как самостоятельное средство интервального регулирования движения поездов с фиксированными блок-участками.

30. Проходными светофорами на участках, оборудованных полуавтоматической блокировкой, подаются сигналы:

1) один зеленый огонь — разрешается движение с установленной скоростью, перегон до следующей железнодорожной станции (путевого поста) свободен (рисунок 43);

Рисунок 43
2) один красный огонь — запрещается проезжать сигнал (рисунок 44).

Рисунок 44
31. На участках с автоблокировкой и участках с автоматической локомотивной сигнализацией, применяемой как самостоятельное средство интервального регулирования движения поездов, на затяжном подъеме применяется условно-разрешающий сигнал проходного светофора в виде буквы «Т» прозрачно-белого цвета с отражателями, нанесенными на щите (рисунки 45, 45а). Условно-разрешающий сигнал разрешает грузовому поезду проследование светофора с красным огнем или знака «Граница блок-участка» при показании локомотивного светофора «желтый огонь с красным» со скоростью на железнодорожных путях общего пользования не более 20 км/ч, на железнодорожных путях необщего пользования — не более 15 км/ч, с особой бдительностью и готовностью немедленно остановиться, если встретится препятствие для дальнейшего движения.

Рисунок 45 Рисунок 45а

Условно-разрешающий сигнал закрепляется на опоре светофора или на опоре сигнального знака «Граница блок-участка». Условно-разрешающий сигнал применяется при движении по правильному и по неправильному железнодорожному пути <22>. Условно-разрешающий сигнал действует до следующего проходного светофора или сигнального знака «Граница блок-участка».

———————————

<22> Подпункт 2.7.51 пункта 2.7 ГОСТ 34530-2019.
На участках с автоматической локомотивной сигнализацией, применяемой как самостоятельное средство интервального регулирования движения поездов с изменяемыми от скорости движения поезда («подвижными») блок-участками, в начале затяжного подъема устанавливается условно-разрешающий сигнал на отдельной стойке (рисунок 45б), а в конце затяжного подъема — знак «Отмена действия условно-разрешающего сигнала» (рисунок 45в).

Рисунок 45б Рисунок 45в

На электрифицированных участках данные знаки устанавливают на опорах контактной сети.

32. Светофоры прикрытия устанавливаются с обеих сторон на расстоянии не ближе 50 м от предельных столбиков или начала моста.

При пересечении в одном уровне и сплетениях железнодорожных путей светофоры прикрытия должны иметь такую зависимость, при которой открытие одного из них было бы возможно только при запрещающих показаниях остальных светофоров, одновременное открытие которых создает угрозу безопасности движения поездов.

На разводных мостах, по которым осуществляется движение поездов, открытие светофоров прикрытия должно производиться при наведенном положении моста.

Светофорами прикрытия подаются сигналы:

1) один зеленый огонь — разрешается движение с установленной скоростью (рисунок 46);

Рисунок 46
2) один красный огонь — запрещается проезжать светофор (рисунок 47).

Запрещается совмещение светофоров прикрытия с другими светофорами.

Рисунок 47
33. Заградительными светофорами подается сигнал один красный огонь — запрещается проезжать светофор (рисунок 48).

Рисунок 48
Предупредительными светофорами перед заградительными подается сигнал один желтый огонь — разрешается движение с готовностью остановиться, основной заградительный светофор закрыт (рисунок 49).

Рисунок 49
При отсутствии опасности, возникающей на железнодорожных переездах, крупных искусственных сооружениях и обвальных местах, сигнальные огни заградительных светофоров и предупредительных светофоров к ним не горят (рисунок 50). В этом положении светофоры сигнального значения не имеют. Заградительные и предупредительные к ним светофоры с непрерывно горящими сигнальными огнями применяются в порядке, установленном локальным нормативным актом владельца инфраструктуры (владельца железнодорожных путей необщего пользования).

Рисунок 50
Мачты заградительных светофоров должны иметь окраску в виде чередующихся черных и белых наклонных полос.

Заградительные светофоры в порядке, установленном локальным нормативным актом владельца инфраструктуры (владельцем железнодорожных путей необщего пользования), совмещаются с маневровыми светофорами.

34. Перед всеми входными и проходными светофорами и светофорами прикрытия должны устанавливаться предупредительные светофоры. На участках, оборудованных автоблокировкой, каждый проходной светофор является предупредительным по отношению к следующему светофору.

Предупредительные светофоры не устанавливаются перед входными светофорами с неправильного железнодорожного пути и перед входными светофорами на участках, где автоматическая локомотивная сигнализация применяется как самостоятельное средство интервального регулирования движением поездов.

Предупредительные светофоры устанавливаются от основных светофоров:

на расстоянии не менее тормозного пути, определенного для данного участка при экстренном торможении на максимальной реализуемой скорости — на участках, не оборудованных автоблокировкой;

на расстоянии не менее тормозного пути при экстренном торможении с учетом пути, проходимого поездом за время, необходимое для воздействия устройств автоматической локомотивной сигнализации на тормозную систему поезда при максимальной реализуемой скорости — при наличии на участках приближения путевых устройств автоматической локомотивной сигнализации.

Предупредительными светофорами перед входными, проходными и светофорами прикрытия на участках, не оборудованных автоблокировкой, подаются сигналы:

1) один зеленый огонь — разрешается движение с установленной скоростью, основной светофор открыт (рисунок 51);

Рисунок 51
2) один желтый огонь — разрешается движение с готовностью остановиться, основной светофор закрыт (рисунок 52);

Рисунок 52
3) один желтый мигающий огонь — разрешается движение с установленной скоростью; входной светофор открыт и требует проследования его с уменьшенной скоростью, поезд принимается на боковой железнодорожный путь железнодорожной станции.

35. Повторительный светофор с одним зеленым огнем указывает, что выходной или маршрутный светофор открыт (рисунок 53).

Рисунок 53
На железнодорожных путях необщего пользования в порядке, установленном локальным нормативным актом владельца пути необщего пользования, применяются повторительные светофоры, подающие сигналы:

1) один лунно-белый огонь — маневровый светофор открыт (рисунок 54);

Рисунок 54
2) один желтый огонь — въездной (выездной), технологический светофор открыт (рисунок 55).

Рисунок 55
При отсутствии разрешающего показания на основном светофоре сигнальные огни повторительных светофоров не горят. В этом положении светофоры сигнального значения не имеют.

Пассажирские поезда, имеющие остановку на железнодорожной станции с повторительными светофорами, приводятся в движение только при наличии зеленого огня на повторительном светофоре. Порядок проезда неисправного повторительного светофора (или выходного светофора) приведен в Инструкции.

36. На участках, оборудованных автоблокировкой и автоматической локомотивной сигнализацией, локомотивными светофорами подаются сигналы:

1) зеленый огонь — разрешается движение, на путевом светофоре, к которому приближается поезд, горит зеленый огонь (рисунок 56);

Рисунок 56
2) желтый огонь — разрешается движение, на путевом светофоре, к которому приближается поезд, горит один или два желтых огня (рисунок 57);

Рисунок 57
3) желтый огонь с красным — разрешается движение с готовностью остановиться, на путевом светофоре, к которому приближается поезд, горит красный огонь (рисунок 58);

Рисунок 58
4) красный огонь — загорается в случае проезда путевого светофора с красным огнем (рисунок 59).

Рисунок 59
На локомотивном светофоре белый огонь (рисунок 60) указывает, что локомотивные устройства включены, но показания путевых светофоров на локомотивный светофор не передаются, и машинист руководствуется только показаниями путевых светофоров.

Рисунок 60
Локомотивный светофор также сигнализирует:

1) зеленым огнем — о приближении поезда к путевому светофору с одним желтым мигающим огнем, с одним зеленым мигающим огнем или с одним желтым и одним зеленым огнями и другими сигнальными показаниями, при которых проследование светофора производится с установленной скоростью;

2) желтым огнем — о приближении поезда к путевому светофору с одним желтым и одним зеленым огнями, ограждающему блок-участок, на котором не обеспечивается требуемая длина тормозного пути, с двумя желтыми огнями, из них верхний мигающий, а также с другими сигнальными показаниями, при которых требуется проследование светофора с уменьшенной скоростью.

На железнодорожных линиях, оборудованных автоблокировкой с трехзначной сигнализацией, на которых обращаются пассажирские поезда со скоростью более 120 км/ч или грузовые поезда со скоростью более 80 км/ч, движение с установленной максимальной скоростью разрешается при зеленом огне локомотивного светофора, если обеспечивается остановка поезда перед путевым светофором с запрещающим показанием при применении служебного торможения после смены зеленого огня локомотивного светофора на желтый.

37. На участках, где автоматическая локомотивная сигнализация применяется как самостоятельное средство интервального регулирования движения поездов, локомотивными светофорами подаются сигналы:

1) зеленый огонь — разрешается движение с установленной скоростью, впереди свободны два или более блок-участка;

2) желтый огонь — разрешается движение с уменьшенной скоростью, впереди свободен один блок-участок;

3) желтый огонь с красным — разрешается движение с готовностью остановиться, следующий блок-участок занят.

4) красный огонь — при вступлении поезда на занятый блок-участок;

5) белый огонь — локомотивные устройства включены, сигналы с железнодорожного пути на локомотив не передаются.

При подходе к путевым светофорам локомотивные светофоры должны подавать сигналы, указанные в пункте 36 настоящей Инструкции.

На участках, оборудованных автоблокировкой или автоматической локомотивной сигнализацией, применяемой как самостоятельное средство интервального регулирования движения поездов, в порядке, установленном локальным нормативным актом владельца инфраструктуры (владельца железнодорожных путей необщего пользования), применяются системы многозначной автоматической локомотивной сигнализации, которые посредством локомотивного устройства индикации передают информацию о количестве свободных впереди лежащих блок-участков и допустимой скорости движения (рисунок 61).

Рисунок 61
38. На железнодорожных путях необщего пользования въездными (выездными) светофорами подаются сигналы:

1) один желтый огонь — разрешается въезд в производственное помещение или выезд из него (рисунок 62);

Рисунок 62
2) красный огонь — запрещен въезд в производственное помещение или выезд из него (рисунок 63).

Рисунок 63
Технологическими светофорами подаются сигналы:

1) один желтый огонь — разрешается подача вагонов к объекту, расположенному на железнодорожных путях необщего пользования, с готовностью остановиться (рисунок 64);

Рисунок 64
2) красный огонь — запрещается подавать вагоны на объект, расположенный на железнодорожном пути необщего пользования (рисунок 65);

Рисунок 65
3) один лунно-белый огонь, установленный на обратной стороне светофора — убрать вагоны с объекта, расположенного на железнодорожном пути необщего пользования (рисунок 66).

Рисунок 66
На железнодорожном пути необщего пользования в порядке, установленном локальным нормативным актом владельца железнодорожных путей необщего пользования, применяется сигнал один лунно-белый огонь, горящий одновременно с красным огнем — убрать вагоны с объекта.

Показания въездных (выездных) и технологических светофоров дополняются звуковыми и световыми сигналами, порядок подачи и управления которыми устанавливается локальным нормативным актом владельца железнодорожных путей необщего пользования.

39. Недействующие светофоры обозначаются двумя скрещенными планками, а сигнальные огни на них должны быть погашены (рисунок 67).

Порядок временного включения огней недействующих светофоров для их проверки устанавливается локальным нормативным актом владельца инфраструктуры или владельца железнодорожных путей необщего пользования.

Рисунок 67

Источник

Print Friendly, PDF & Email

Приложение № 7
к Правилам технической
эксплуатации железных дорог
Российской Федерации

ИНСТРУКЦИЯ ПО СИГНАЛИЗАЦИИ НА ЖЕЛЕЗНОДОРОЖНОМ ТРАНСПОРТЕ РОССИЙСКОЙ ФЕДЕРАЦИИ

I. Общие положения

1. Выполнение требований сигналов, установленных настоящим приложением, обеспечивает бесперебойность и безопасность движения поездов и маневровой работы.

2. Все нормативные и технические документы, относящиеся к сигнализации на железнодорожном транспорте, должны соответствовать требованиям настоящего приложения.

II. Сигналы на железнодорожном транспорте

3. Сигналы на железнодорожном транспорте служат для обеспечения безопасности движения, а также для четкой организации движения поездов и маневровой работы.
По способу восприятия сигналы подразделяются на видимые и звуковые.

4. Видимые сигналы выражаются цветом, формой, положением и числом сигнальных показаний. Для подачи видимых сигналов служат сигнальные приборы такие, как светофоры, семафоры, диски, щиты, фонари, флаги, сигнальные указатели и сигнальные знаки.
Видимые сигналы по времени их применения подразделяются на следующие типы:

1) круглосуточные, подаваемые одинаково в светлое и темное время суток; такими сигналами служат огни светофоров установленных цветов, маршрутные и другие световые указатели, постоянные диски уменьшения скорости, квадратные щиты желтого цвета (обратная сторона зеленого цвета), красные диски со светоотражателем для обозначения хвоста грузового поезда, сигнальные указатели и знаки;

2) дневные, подаваемые в светлое время суток; для подачи таких сигналов служат диски, щиты, флаги, крылья семафоров и сигнальные указатели (стрелочные, путевого заграждения, устройств сбрасывания и гидравлических колонок);

3) ночные, подаваемые в темное время суток; такими сигналами служат огни установленных цветов в ручных и поездных фонарях, фонарях на шестах, крыльях семафоров и сигнальных указателях.
Ночные сигналы должны применяться и в дневное время при тумане, метели и других неблагоприятных условиях, когда видимость дневных сигналов остановки менее норм, установленных для светофоров в соответствии с пунктом 4 приложения № 3 к Правилам.

В железнодорожных тоннелях применяются только ночные или круглосуточные сигналы.

5. Звуковые сигналы выражаются числом и сочетанием звуков различной продолжительности. Значение их днем и ночью одно и то же.
Для подачи звуковых сигналов служат свистки локомотивов, моторвагонных поездов и специального самоходного железнодорожного подвижного состава, ручные свистки, духовые рожки, сирены, гудки и петарды.

Взрыв петарды требует немедленной остановки поезда.

III. Светофоры на железнодорожном транспорте

6. Светофоры по назначению подразделяются на следующие типы:

1) входные – разрешающие или запрещающие поезду следовать с перегона на железнодорожную станцию;

2) выходные – разрешающие или запрещающие поезду отправиться с железнодорожной станции на перегон;

3) маршрутные – разрешающие или запрещающие поезду проследовать из одного района железнодорожной станции в другой;

4) проходные – разрешающие или запрещающие поезду проследовать с одного блок-участка (межпостового перегона) на другой;

5) прикрытия – для ограждения мест пересечений железнодорожных путей в одном уровне другими железнодорожными путями, трамвайными путями и троллейбусными линиями, разводных мостов и участков, проходимых с проводником;

6) заградительные – требующие остановки при опасности для движения, возникшей на железнодорожных переездах, крупных искусственных сооружениях и обвальных местах, а также при ограждении составов для осмотра и ремонта вагонов на станционных железнодорожных путях;

7) предупредительные – предупреждающие о показании основного светофора (входного, проходного, заградительного и прикрытия);

8) повторительные – для оповещения о разрешающем показании выходного, маршрутного, въездного (выездного), технологического и о показании горочного, маневрового светофоров, когда по местным условиям видимость основного светофора не обеспечивается;

9) локомотивные – для разрешения или запрещения поезду следовать по перегону с одного блок-участка на другой, а также предупреждения о показании путевого светофора, к которому приближается поезд;

10) маневровые – разрешающие или запрещающие производство маневров;

11) горочные – разрешающие или запрещающие роспуск вагонов с горки;

12) въездные (выездные) – разрешающие или запрещающие въезд железнодорожного подвижного состава в производственное помещение и выезд из него на железнодорожных путях необщего пользования;

13) технологические – разрешающие или запрещающие подачу или уборку железнодорожного подвижного состава при обслуживании объектов, расположенных на железнодорожных путях необщего пользования (вагоноопрокидывателей, вагонных весов, устройств для восстановления сыпучести грузов, сливо-наливных устройств и др.).

Один светофор может совмещать несколько назначений (входной и выходной, выходной и маневровый, выходной и маршрутный и др.).

7. В качестве источников света в светофорах используют светоизлучающие диоды или лампы накаливания. Светофоры применяются линзовые или прожекторные; по расположению они подразделяются на мачтовые, карликовые, а также устанавливаемые на мостиках, консолях, фермах мостов, стенах тоннелей, а на железнодорожных путях необщего пользования также на стенах производственных помещений.

Сигнальные огни на светофорах применяются: непрерывно горящие, нормально негорящие, немигающие и мигающие (периодически загорающиеся и гаснущие).

Нормально негорящие сигнальные огни проходного светофора на участках, оборудованных автоблокировкой, загораются при вступлении поезда на блок-участок перед ним и гаснут после выхода поезда с этого блок-участка.

На светофоре должна быть предусмотрена литерная табличка, содержащая его обозначение. Проходные светофоры автоблокировки обозначаются цифрами, все остальные светофоры – буквами или буквами и цифрами. На двухпутных и многопутных перегонах вновь оборудуемых постоянно действующими устройствами для организации движения по неправильному железнодорожному пути по сигналам локомотивных светофоров литерная табличка должна быть предусмотрена в том числе и на обратной стороне мачт проходных светофоров.

8. Основные значения сигналов, подаваемых светофорами (независимо от места установки и их назначения), следующие:

1) один зеленый огонь – разрешается движение с установленной скоростью; следующий светофор открыт;

2) один желтый мигающий огонь – разрешается движение с установленной скоростью; следующий светофор открыт и требует проследования его с уменьшенной скоростью;

3) один желтый огонь – разрешается движение с готовностью остановиться; следующий светофор закрыт;

4) два желтых огня, из них верхний мигающий – разрешается проследование светофора с уменьшенной скоростью; поезд следует с отклонением по стрелочному переводу; следующий светофор открыт;

5) два желтых огня – разрешается проследование светофора с уменьшенной скоростью и готовностью остановиться у следующего светофора; поезд следует с отклонением по стрелочному переводу;

6) один красный огонь – стой! Запрещается проезжать сигнал;

7) один лунно-белый огонь – разрешается маневровому составу проследовать маневровый светофор и далее руководствоваться показаниями попутных светофоров или указаниями (сигналами) руководителя маневров;

8) один синий огонь – запрещается маневровому составу проследовать маневровый светофор.

Применение перечисленных сигналов на светофорах различного назначения предусматривается в соответствующих пунктах настоящего приложения. Порядок применения этих сигналов в других не предусмотренных настоящим приложением случаях с соблюдением их сигнального значения устанавливается владельцем инфраструктуры или владельцем железнодорожных путей необщего пользования.

На железнодорожных путях необщего пользования, оборудованных двузначной сигнализацией, допускается устанавливать значения показаний светофоров (кроме заградительных и светофоров прикрытия) владельцу железнодорожных путей необщего пользования.

9. Входными светофорами подаются сигналы:

1) один зеленый огонь – разрешается поезду следовать на железнодорожную станцию по главному железнодорожному пути с установленной скоростью; следующий светофор (маршрутный или выходной) открыт (рис. 1);

Рис. 1

2) один желтый мигающий огонь — разрешается поезду следовать на железнодорожную станцию по главному железнодорожному пути с установленной скоростью; следующий светофор (маршрутный или выходной) открыт и требует проследования его с уменьшенной скоростью (рис. 2);

Рис. 2

3) один желтый огонь — разрешается поезду следовать на железнодорожную станцию по главному железнодорожному пути с готовностью остановиться; следующий светофор (маршрутный или выходной) закрыт (рис. 3);

Рис. 3

4) два желтых огня, из них верхний мигающий — разрешается поезду следовать на железнодорожную станцию с уменьшенной скоростью на боковой железнодорожный путь; следующий светофор (маршрутный или выходной) открыт (рис. 4);

Рис. 4

5) два желтых огня — разрешается поезду следовать на железнодорожную станцию с уменьшенной скоростью на боковой железнодорожный путь и готовностью остановиться; следующий светофор закрыт (рис. 5);

Рис. 5

6) один красный огонь — стой! Запрещается проезжать сигнал (рис. 6).

Рис. 6

Сигнализация входного светофора для приема поездов на железнодорожную станцию с неправильного железнодорожного пути двухпутного (многопутного) перегона должна соответствовать сигнализации входного светофора для приема с правильного железнодорожного пути.

Допускается до реконструкции устройств сигнализации, централизации и блокировки (далее — СЦБ) для приема поездов на железнодорожную станцию с неправильного железнодорожного пути двухпутного (многопутного) перегона подавать сигналы:

1) два желтых огня — разрешается поезду следовать на железнодорожную станцию с уменьшенной скоростью и готовностью остановиться у следующего выходного (маршрутного) светофора или предельного столбика;

2) один красный огонь — стой! Запрещается проезжать сигнал.

На железнодорожных путях необщего пользования в дополнение к сигналам входных светофоров, указанных в настоящем пункте, может подаваться сигнал: один лунно-белый огонь — разрешается поезду следовать на железнодорожную станцию при погашенных основных огнях светофора до первого попутного маневрового светофора с дальнейшим движением маневровым порядком на железнодорожный путь, частично занятый железнодорожным подвижным составом или к объекту, расположенному на железнодорожных путях необщего пользования, с особой бдительностью и готовностью остановиться (рис. 7).

Рис. 7

10. На входных и маршрутных светофорах железнодорожных путей общего пользования при приеме поездов на боковые железнодорожные пути по стрелочным переводам с крестовинами пологих марок применяются сигналы:

1) один зеленый мигающий и один желтый огни и одна зеленая светящаяся полоса — разрешается поезду следовать на железнодорожную станцию со скоростью не более 80 км/ч на боковой железнодорожный путь; следующий светофор (маршрутный или выходной) открыт и требует проследования его со скоростью не более 80 км/ч (рис. 8);

Рис. 8

2) два желтых огня, из них верхний мигающий, и одна зеленая светящаяся полоса — разрешается поезду следовать на железнодорожную станцию со скоростью не более 80 км/ч на боковой железнодорожный путь; следующий светофор (маршрутный или выходной) открыт и требует проследования его с уменьшенной скоростью (рис. 9);

Рис. 9

3) два желтых огня и одна зеленая светящаяся полоса — разрешается поезду следовать на железнодорожную станцию со скоростью не более 60 км/ч на боковой железнодорожный путь и готовностью остановиться; следующий светофор закрыт (рис. 10);

Рис. 10

4) один зеленый мигающий и один желтый огни и две зеленые светящиеся полосы — разрешается поезду следовать на железнодорожную станцию со скоростью не более 120 км/ч на боковой железнодорожный путь; следующий светофор открыт и разрешает проследование его с установленной скоростью (рис. 11);

Рис. 11

5) два желтых огня, из них верхний мигающий, и две зеленые светящиеся полосы — разрешается поезду следовать на железнодорожную станцию со скоростью не более 80 км/ч на боковой железнодорожный путь; следующий светофор (маршрутный или выходной) открыт и требует проследования его с уменьшенной скоростью (рис. 12);

Рис. 12

6) два желтых огня и две зеленые светящиеся полосы — разрешается поезду следовать на железнодорожную станцию со скоростью не более 60 км/ч на боковой железнодорожный путь и готовностью остановиться; следующий светофор закрыт (рис. 13).

Рис. 13

В необходимых случаях на входных и маршрутных светофорах может применяться сигнал: один зеленый мигающий огонь — разрешается поезду следовать на железнодорожную станцию по главному железнодорожному пути с установленной скоростью; следующий светофор (маршрутный или выходной) открыт и требует проследования его со скоростью не более 60 км/ч (рис. 14).

Рис. 14

На отдельных железнодорожных станциях в случаях, предусмотренных пунктом 66 приложения № 6 к Правилам, на входных и маршрутных светофорах может применяться сигнал: три желтых огня — разрешается локомотиву, моторвагонному поезду, мотовозу, дрезине следовать на свободный участок железнодорожного пути с особой осторожностью и со скоростью на железнодорожных путях общего пользования — не более 20 км/ч, а на железнодорожных путях необщего пользования — не более 15 км/ч, до маршрутного светофора с красным огнем (рис. 15).

Рис. 15

11. Пригласительный сигнал — один лунно-белый мигающий огонь разрешает поезду проследовать светофор с красным (или погасшим) огнем и продолжать движение до следующего светофора (или до предельного столбика при приеме на железнодорожный путь без выходного светофора, для моторвагонного поезда до остановки на остановочной платформе) со скоростью на железнодорожных путях общего пользования — не более 20 км/ч, а на железнодорожных путях необщего пользования — не более 15 км/ч, с особой бдительностью и готовностью немедленно остановиться, если встретится препятствие для дальнейшего движения (рис. 16, 17).

(в ред. Приказа Минтранса России от 30.03.2015 N 57)

Рис. 16

Рис. 17

Этот сигнал применяется на входных, а также маршрутных и выходных (кроме групповых) светофорах.

Отправление по пригласительному сигналу выходного светофора разрешается только по правильному железнодорожному пути двухпутного (многопутного) перегона, оборудованного автоблокировкой.

На железнодорожных путях необщего пользования допускается до реконструкции устройств СЦБ применение на входных светофорах пригласительных сигналов с одним лунно-белым немигающим огнем.

12. Выходными светофорами на участках, оборудованных автоблокировкой, подаются сигналы:
1) один зеленый огонь — разрешается поезду отправиться с железнодорожной станции и следовать с установленной скоростью; впереди свободны два или более блок-участка (рис. 18);

Рис. 18

2) один желтый огонь — разрешается поезду отправиться с железнодорожной станции и следовать с готовностью остановиться; следующий светофор закрыт (рис. 19);

Рис. 19

3) два желтых огня, из них верхний мигающий — разрешается поезду отправиться с железнодорожной станции с уменьшенной скоростью; поезд следует с отклонением по стрелочному переводу; следующий светофор открыт (рис. 20);

Рис. 20

4) два желтых огня — разрешается поезду отправиться с железнодорожной станции с уменьшенной скоростью; поезд следует с отклонением по стрелочному переводу; следующий светофор закрыт (рис. 21);

Рис. 21

5) один красный огонь — стой! Запрещается проезжать сигнал (рис. 22, 23).

Рис. 22

Рис. 23

13. Выходными светофорами на участках, оборудованных автоблокировкой, при отправлении поездов с отклонением по стрелочным переводам с крестовинами пологих марок подаются сигналы:

1) один зеленый мигающий и один желтый огни и одна зеленая светящаяся полоса — разрешается поезду отправиться с железнодорожной станции со скоростью не более 80 км/ч; поезд следует с отклонением по стрелочному переводу; следующий светофор открыт (рис. 24);

Рис. 24

2) два желтых огня и одна зеленая светящаяся полоса — разрешается поезду отправиться с железнодорожной станции со скоростью не более 60 км/ч; поезд следует с отклонением по стрелочному переводу; следующий светофор закрыт (рис. 25);

Рис. 25

3) один зеленый мигающий и один желтый огни и две зеленые светящиеся полосы — разрешается поезду отправиться с железнодорожной станции со скоростью не более 120 км/ч; поезд следует с отклонением по стрелочному переводу; следующий светофор открыт (рис. 26);

Рис. 26

4) два желтых огня и две зеленые светящиеся полосы — разрешается поезду отправиться с железнодорожной станции со скоростью не более 60 км/ч; поезд следует с отклонением по стрелочному переводу; следующий светофор закрыт (рис. 27).

Рис. 27

14. Выходными светофорами на участках, оборудованных полуавтоматической блокировкой, подаются сигналы:

1) один зеленый огонь — разрешается поезду отправиться с железнодорожной станции и следовать с установленной скоростью; перегон до следующей железнодорожной станции (путевого поста) свободен (рис. 28);

Рис. 28

2) один красный огонь — стой! Запрещается проезжать сигнал (рис. 29);

Рис. 29

3) два желтых огня — разрешается поезду отправиться с железнодорожной станции с уменьшенной скоростью; поезд следует с отклонением по стрелочному переводу; перегон до следующей железнодорожной станции (путевого поста) свободен (рис. 30);

Рис. 30

4) два желтых огня, из них верхний мигающий — разрешается поезду отправиться с железнодорожной станции с уменьшенной скоростью; поезд следует с отклонением по стрелочному переводу; перегон до следующей железнодорожной станции (путевого поста) свободен; входной светофор следующей железнодорожной станции открыт (рис. 30а).

Рис. 30а

15. На участках, оборудованных автоматической локомотивной сигнализацией, применяемой как самостоятельное средство сигнализации и связи, и участках, оборудованных постоянно действующей двухсторонней автоблокировкой для движения по неправильному железнодорожному пути по показаниям локомотивных светофоров, выходными светофорами подаются сигналы:

1) один зеленый и один лунно-белый огни — разрешается поезду отправиться с железнодорожной станции, впереди свободны два или более блок-участка (рис. 31);

Рис. 31

2) один желтый и один лунно-белый огни — разрешается поезду отправиться с железнодорожной станции, впереди свободен один блок-участок (рис. 32);

Рис. 32

3) два желтых, из них верхний мигающий и один лунно-белый огни — разрешается поезду отправиться с железнодорожной станции с уменьшенной скоростью; поезд следует с отклонением по стрелочному переводу; впереди свободны два и более блок-участка;

4) два желтых и один лунно-белый огни — разрешается поезду отправиться с железнодорожной станции с уменьшенной скоростью; поезд следует с отклонением по стрелочному переводу; впереди свободен один блок-участок;

5) один зеленый мигающий, один желтый, один лунно-белый огни и одна зеленая светящаяся полоса — разрешается поезду отправиться с железнодорожной станции со скоростью не более 80 км/ч; поезд следует с отклонением по стрелочному переводу марки 1/18; впереди свободны два и более блок-участка;

6) два желтых, один лунно-белый огни и одна зеленая светящаяся полоса — разрешается поезду отправиться с железнодорожной станции со скоростью не более 60 км/ч; поезд следует с отклонением по стрелочному переводу марки 1/18; впереди свободен один блок-участок;

7) один зеленый мигающий, один желтый, один лунно-белый огни и две зеленые светящиеся полосы — разрешается поезду отправиться с железнодорожной станции со скоростью не более 120 км/ч; поезд следует с отклонением по стрелочному переводу марки 1/22; впереди свободны два и более блок-участка;

8) два желтых, один лунно-белый огни и две зеленые светящиеся полосы — разрешается поезду отправиться с железнодорожной станции со скоростью не более 60 км/ч; поезд следует с отклонением по стрелочному переводу марки 1/22; впереди свободен один блок-участок;

9) один красный огонь — стой! Запрещается проезжать сигнал.

16. При наличии ответвления, оборудованного путевой блокировкой, а также для указания железнодорожного пути, на который отправляется поезд на многопутных участках, оборудованных путевой блокировкой, и на двухпутных участках, оборудованных двусторонней автоблокировкой, огни выходного светофора в необходимых случаях, установленных владельцем инфраструктуры или владельцем железнодорожных путей необщего пользования, дополняются соответствующим показанием маршрутного указателя.

При отсутствии маршрутного указателя допускается до реконструкции устройств СЦБ применение сигнала: два зеленых огня на выходном светофоре — при отправлении поезда на ответвление или на железнодорожный путь многопутного участка, или по неправильному железнодорожному пути при двусторонней автоблокировке, что указывает на свободность не менее двух блок-участков при автоблокировке, на свободность перегона до следующей железнодорожной станции (путевого поста) — при полуавтоматической блокировке (рис. 33).

Рис. 33

На двухпутных участках, где движение по правильному железнодорожному пути осуществляется по сигналам автоблокировки, а по неправильному железнодорожному пути — по показаниям локомотивных светофоров, а также на двухпутных участках, оборудованных автоматической локомотивной сигнализацией, применяемой как самостоятельное средство сигнализации и связи, выходными светофорами при отправлении с железнодорожной станции на неправильный железнодорожный путь допускается подавать сигнал:

один желтый мигающий и один лунно-белый огни — разрешается поезду отправиться с железнодорожной станции и далее следовать по неправильному железнодорожному пути по показаниям локомотивного светофора (рис. 34).

Рис. 34

При включении временных устройств организации движения по неправильному железнодорожному пути двухпутных и многопутных перегонов по сигналам локомотивных светофоров на период производства ремонтных, строительных и восстановительных работ допускается отправление поездов на неправильный железнодорожный путь по сигналам, установленным для правильного железнодорожного пути.

Скорость движения при отправлении на неправильный железнодорожный путь на двухпутных (многопутных) участках, оборудованных постоянно действующей двухсторонней автоблокировкой для движения по неправильному железнодорожному пути по показаниям локомотивного светофора, устанавливается владельцем инфраструктуры или владельцем железнодорожных путей необщего пользования.

17. На железнодорожных станциях, имеющих выходные светофоры, при наличии ответвления, не оборудованного путевой блокировкой, готовность маршрута отправления на ответвление указывается одним лунно-белым огнем выходного светофора; поезда отправляются на ответвление с выдачей машинисту ключа-жезла или бланка ДУ-50 (далее — Путевая записка) при лунно-белом огне и погашенном красном огне выходного светофора (рис. 35).

Рис. 35

На железнодорожных станциях железнодорожных путей необщего пользования, имеющих выходные светофоры, при наличии ответвления, не оборудованного путевой блокировкой для указания готовности маршрута отправления на ответвление, выходные светофоры могут дополняться соответствующими показаниями, значения которых устанавливаются владельцем железнодорожных путей необщего пользования.

При наличии на железнодорожных станциях маневровой сигнализации, при готовности маршрута отправления на ответвление сигнал один лунно-белый огонь дополняется показанием маршрутного указателя.

На железнодорожных станциях, где отправление поездов производится с железнодорожных путей, не имеющих достаточной длины, когда голова поезда находится за выходным (маршрутным) светофором, на его обратной стороне устанавливается повторительная головка, сигнализирующая зеленым огнем при открытом выходном (маршрутном) светофоре и свободности впереди двух и более блок-участков (рис. 36).

Рис. 36

18. Маршрутными светофорами в зависимости от места их установки подаются сигналы:

1) один зеленый огонь — разрешается движение с установленной скоростью; следующий светофор (маршрутный или выходной) открыт;

2) один желтый огонь — разрешается движение с готовностью остановиться; следующий светофор (маршрутный или выходной) закрыт;

3) один желтый мигающий огонь — разрешается проследование светофора с установленной скоростью; следующий светофор (маршрутный или выходной) открыт и требует проследования его с уменьшенной скоростью;

4) два желтых огня, из них верхний мигающий — разрешается проследование светофора с уменьшенной скоростью; поезд следует на боковой железнодорожный путь; следующий светофор (маршрутный или выходной) открыт;

5) два желтых огня — разрешается проследование светофора с уменьшенной скоростью и готовностью остановиться на железнодорожной станции; поезд следует на боковой железнодорожный путь; следующий светофор закрыт;

6) один красный огонь — стой! Запрещается проезжать сигнал.

19. Проходными светофорами на участках, оборудованных автоблокировкой, подаются сигналы:

1) один зеленый огонь — разрешается движение с установленной скоростью; впереди свободны два или более блок-участка (рис. 37);

Рис. 37

2) один желтый огонь — разрешается движение с готовностью остановиться; следующий светофор закрыт (рис. 38);

Рис. 38

3) один красный огонь — стой! Запрещается проезжать сигнал (рис. 39).

Рис. 39

20. На участках, оборудованных автоблокировкой с трехзначной сигнализацией, на светофоре (входном, маршрутном, выходном или проходном), ограждающем на главном железнодорожном пути блок-участок длиной менее требуемого тормозного пути, устанавливается световой указатель белого цвета в виде двух вертикальных стрел (рис. 38), а на предупредительном к нему светофоре — такой же указатель в виде одной стрелы (рис. 37).

Допускается применение на светофоре (входном, маршрутном), ограждающем на главном железнодорожном пути железнодорожной станции блок-участок длиной менее требуемого тормозного пути, сигнала — один зеленый и один желтый огни — разрешается движение с уменьшенной скоростью, при введении которого световые указатели не устанавливаются.

Световые указатели сохраняют сигнальные значения и в погашенном состоянии.

21. На участках, оборудованных автоблокировкой с четырехзначной сигнализацией, проходными, входными, маршрутными по главному железнодорожному пути и выходными светофорами подаются сигналы:
1) один зеленый огонь — впереди свободны три или более блок-участка;
2) один желтый и один зеленый огни — впереди свободны два блок-участка (рис. 40);

Рис. 40

3) один желтый огонь — впереди свободен один блок-участок;
4) один красный огонь — стой! Запрещается проезжать сигнал.

22. На участках, оборудованных автоблокировкой с трехзначной или четырехзначной сигнализацией, на проходных светофорах, расположенных перед входными светофорами (предвходных), применяются, кроме того, сигналы:

1) один желтый мигающий огонь — разрешается движение с установленной скоростью; входной светофор открыт и требует проследования его с уменьшенной скоростью; поезд принимается на боковой железнодорожный путь железнодорожной станции (рис. 41);

Рис. 41

2) один зеленый мигающий огонь — разрешается движение с установленной скоростью; входной светофор открыт и требует проследования его со скоростью не более 80 км/ч; поезд принимается на боковой железнодорожный путь железнодорожной станции (рис. 42). При движении по стрелочным переводам, допускающим следование на боковой железнодорожный путь железнодорожной станции со скоростью до 120 км/ч, на предвходном светофоре также подается сигнал — один зеленый мигающий огонь.

Рис. 42

На мачте предвходного светофора устанавливается оповестительная табличка в виде трех наклонных полос с отражателями на них, которая размещается между нижним краем фонового щита и литерной табличкой (рис. 41, 42).

Аналогичная табличка устанавливается на обратной стороне мачты светофора, который является предвходным при следовании по неправильному железнодорожному пути.

23. Проходными светофорами на участках, оборудованных полуавтоматической блокировкой, подаются сигналы:

1) один зеленый огонь — разрешается движение с установленной скоростью; перегон до следующей железнодорожной станции (путевого поста) свободен (рис. 43);

Рис. 43

2) один красный огонь — стой! Запрещается проезжать сигнал (рис. 44).

Рис. 44

24. На участках с автоблокировкой условно-разрешающий сигнал проходного светофора, расположенного на затяжном подъеме, подаваемый знаком в виде буквы «Т» прозрачно-белого цвета с отражателями, нанесенным на щите, закрепляемым на опоре светофора (рис. 45), разрешает грузовому поезду проследование светофора с красным огнем со скоростью на железнодорожных путях общего пользования — не более 20 км/ч, а на железнодорожных путях необщего пользования — не более 15 км/ч, с особой бдительностью и готовностью немедленно остановиться, если встретится препятствие для дальнейшего движения.

Рис. 45

25. Светофорами прикрытия подаются сигналы:
1) один зеленый огонь — разрешается движение с установленной скоростью (рис. 46);

Рис. 46

2) один красный огонь — стой! Запрещается проезжать сигнал (рис. 47).

Рис. 47

Не допускается совмещение светофоров прикрытия с другими светофорами.

26. Заградительными светофорами подается сигнал: один красный огонь — стой! Запрещается проезжать сигнал (рис. 48).

Рис. 48

Предупредительными светофорами перед заградительными подается сигнал один желтый огонь — разрешается движение с готовностью остановиться; основной заградительный светофор закрыт (рис. 49).

Рис. 49

Нормально сигнальные огни заградительных светофоров и предупредительных к ним не горят (рис. 50), и в этом положении светофоры сигнального значения не имеют. В отдельных случаях по решению владельца инфраструктуры или владельца железнодорожных путей необщего пользования могут применяться заградительные и предупредительные к ним светофоры с непрерывно горящими сигнальными огнями.

Рис. 50

Мачты заградительных светофоров имеют отличительную окраску — чередующиеся черные и белые наклонные полосы.
Заградительные светофоры могут быть совмещены с маневровыми светофорами, в том числе карликового типа.

27. Предупредительными светофорами перед входными, проходными и светофорами прикрытия на участках, не оборудованных автоблокировкой, подаются сигналы:

1) один зеленый огонь — разрешается движение с установленной скоростью; основной светофор открыт (рис. 51);

Рис. 51

2) один желтый огонь — разрешается движение с готовностью остановиться; основной светофор закрыт (рис. 52);

Рис. 52

3) один желтый мигающий огонь — разрешается движение с установленной скоростью; входной светофор открыт и требует проследования его с уменьшенной скоростью; поезд принимается на боковой железнодорожный путь железнодорожной станции.

28. Повторительный светофор с одним зеленым огнем указывает, что выходной или маршрутный светофор открыт (рис. 53).

Рис. 53

На железнодорожных путях необщего пользования могут применяться повторительные светофоры, подающие сигналы:

1) один лунно-белый огонь — маневровый светофор открыт (рис. 54);

Рис. 54

2) один желтый огонь — въездной (выездной), технологический светофор открыт (рис. 55).

Рис. 55

Нормально сигнальные огни повторительных светофоров не горят, и в этом положении светофоры сигнального значения не имеют.

Пассажирские поезда, имеющие остановку на железнодорожной станции с такими светофорами, могут быть приведены в движение только при наличии зеленого огня на повторительном светофоре. Порядок проезда неисправного повторительного светофора (или выходного) светофора устанавливается Инструкцией по движению поездов и маневровой работе на железнодорожном транспорте Российской Федерации в соответствии с приложением № 8 к настоящим Правилам.

29. На участках, оборудованных автоблокировкой и автоматической локомотивной сигнализацией, локомотивными светофорами подаются сигналы:

1) зеленый огонь — разрешается движение; на путевом светофоре, к которому приближается поезд, горит зеленый огонь (рис. 56);

Рис. 56

2) желтый огонь — разрешается движение; на путевом светофоре, к которому приближается поезд, горит один или два желтых огня (рис. 57);

Рис. 57

3) желтый огонь с красным — разрешается движение с готовностью остановиться; на путевом светофоре, к которому приближается поезд, горит красный огонь (рис. 58);

Рис. 58

4) красный огонь — загорается в случае проезда путевого светофора с красным огнем (рис. 59).

Рис. 59

Белый огонь на локомотивном светофоре (рис. 60) указывает, что локомотивные устройства включены, но показания путевых светофоров на локомотивный светофор не передаются и машинист должен руководствоваться только показаниями путевых светофоров.Локомотивный светофор также сигнализирует:

1) зеленым огнем — о приближении поезда к путевому светофору с одним желтым мигающим огнем, с одним зеленым мигающим огнем или с одним желтым и одним зеленым огнями и другими сигнальными показаниями, при которых допускается проследование светофора с установленной скоростью;

2) желтым огнем — о приближении поезда к путевому светофору с одним желтым и одним зеленым огнями, ограждающему блок-участок, на котором не обеспечивается требуемая длина тормозного пути, с двумя желтыми огнями, из них верхний мигающий, а также с другими сигнальными показаниями, при которых требуется проследование светофора с уменьшенной скоростью.

Рис. 60

30. На участках, где автоматическая локомотивная сигнализация применяется как самостоятельное средство сигнализации и связи при движении поездов, локомотивными светофорами подаются сигналы:

1) зеленый огонь — разрешается движение с установленной скоростью, впереди свободны два или более блок-участка;

2) желтый огонь — разрешается движение с уменьшенной скоростью, впереди свободен один блок-участок;

3) желтый огонь с красным — разрешается движение с готовностью остановиться; следующий блок-участок занят.

В случае вступления поезда на занятый блок-участок на локомотивном светофоре загорается красный огонь.

Белый огонь указывает, что локомотивные устройства включены, сигналы с железнодорожного пути на локомотив не передаются.

При подходе к путевым светофорам локомотивные светофоры подают сигналы, указанные в пункте 29 настоящего приложения.

На участках, оборудованных автоблокировкой или автоматической локомотивной сигнализацией, применяемой как самостоятельное средство сигнализации и связи при движении поездов, могут применяться устройства многозначной автоматической локомотивной сигнализации (рис. 61). Порядок их применения устанавливается владельцем инфраструктуры или владельцем железнодорожных путей необщего пользования.

Рис. 61

31. На железнодорожных путях необщего пользования въездными (выездными) светофорами подаются сигналы:

1) один желтый огонь — разрешается въезд в производственное помещение (или выезд из него) (рис. 62);

Рис. 62

2) красный огонь — стой! Въезд в производственное помещение (или выезд из него) запрещен (рис. 63).

Рис. 62

2) красный огонь — стой! Въезд в производственное помещение (или выезд из него) запрещен (рис. 63).

Рис. 64

2) красный огонь — стой (рис. 65);

Рис. 65

3) один лунно-белый огонь, установленный на обратной стороне светофора — убрать вагоны с объекта, расположенного на железнодорожном пути необщего пользования (рис. 66).

Рис. 66

На железнодорожном пути необщего пользования допускается применение сигнала: один лунно-белый огонь, горящий одновременно с красным огнем — убрать вагоны с объекта.

Показания въездных (выездных) и технологических светофоров дополняются звуковыми и световыми сигналами, порядок подачи и управления которыми устанавливается владельцем железнодорожных путей необщего пользования.

32. Недействующие светофоры должны быть закрещены двумя планками, а сигнальные огни на них погашены (рис. 67).

Рис. 67

Порядок временного включения огней недействующих светофоров для их проверки устанавливается владельцем инфраструктуры или владельцем железнодорожных путей необщего пользования.

IV. Сигналы ограждения на железнодорожном транспорте

33. Диском желтого цвета (рис. 68) подается сигнал — разрешается движение с уменьшением скорости и готовностью проследовать опасное место, огражденное сигнальными знаками «Начало опасного места» и «Конец опасного места» (рис. 95, 96), со скоростью, установленной владельцем инфраструктуры или владельцем железнодорожных путей необщего пользования.

Рис. 68

Диском зеленого цвета (рис. 69) — поезд проследовал опасное место. На однопутных участках машинист видит такой сигнал с левой стороны по направлению движения.

Рис. 69

Места, устанавливаемые владельцем инфраструктуры или владельцем железнодорожных путей необщего пользования и требующие постоянного уменьшения скорости, ограждаются с обеих сторон на железнодорожных путях общего пользования на расстоянии 50 м, а на железнодорожных путях необщего пользования — 15 м от границ опасного места постоянными сигнальными знаками «Начало опасного места» и «Конец опасного места». От этих сигнальных знаков на расстоянии А, указанном в графе 3 таблицы 1, в зависимости от руководящего спуска и максимальной допускаемой скорости движения поездов на железнодорожных путях общего пользования устанавливаются постоянные сигналы уменьшения скорости, а на железнодорожных путях необщего пользования на расстоянии величины тормозного пути, определяемой и устанавливаемой владельцем железнодорожных путей необщего пользования (далее — расстояние «Т») — сигналы уменьшения скорости.

В таблице 1 и на всех схемах, указанных в настоящем приложении, расстояния даны в метрах.

Таблица 1

№ п/п Руководящий спуск и максимальная допускаемая скорость движения поездов на перегоне Расстояние от сигнальных знаков «Начало опасного места» и «Конец опасного места» до сигналов уменьшения скорости А Расстояние от переносных красных сигналов и от места внезапно возникшего препятствия до первой петарды Б
1 На перегонах, где имеются руководящие спуски менее 0,006, при скорости движения: грузовых поездов — не более 80 км/ч, пассажирских и рефрижераторных поездов — не более 100 км/ч 800 1000
рефрижераторных поездов 100…120 км/ч, пассажирских поездов 100…140 км/ч 1000 1200
грузовых поездов 80…90 км/ч 1100 1300
пассажирских поездов 140…160 км/ч 1400 1600
2 На перегонах, где имеются руководящие спуски 0,006 и круче, но не более 0,010, при скорости движения: грузовых поездов — не более 80 км/ч, пассажирских и рефрижераторных поездов — не более 100 км/ч 1000 1200
рефрижераторных поездов 100…120 км/ч, пассажирских поездов 100…140 км/ч 1100 1300
грузовых поездов 80…90 км/ч 1300 1500
пассажирских поездов 140…160 км/ч 1500 1700
3 На перегонах, где имеются руководящие спуски круче 0,010 Устанавливается владельцем инфраструктуры

Схемы установки постоянных дисков уменьшения скорости и сигнальных знаков «Начало опасного места» и «Конец опасного места» владельца инфраструктуры на однопутном участке указаны на рис. 70, на одном из железнодорожных путей двухпутного участка — на рис. 71, на обоих железнодорожных путях двухпутного участка — на рис. 72, на железнодорожных путях необщего пользования — соответственно на рис. 73, 74, 75.

Рис. 70

Рис. 71

Рис. 72

Рис. 73

Рис. 74

Рис. 75

34. К переносным сигналам относятся:

1) щиты прямоугольной формы красного цвета с обеих сторон или с одной стороны красного, а с другой — белого цвета;

2) квадратные щиты желтого цвета (обратная сторона зеленого цвета);

3) фонари на шестах с красным огнем и красные флаги на шестах.

35. Переносными сигналами предъявляются требования:

1) прямоугольный щит красного цвета (или красный флаг на шесте) днем и красный огонь фонаря на шесте ночью — стой! Запрещается проезжать сигнал (рис. 76);

Рис. 76

2) квадратный щит желтого цвета днем и ночью (рис. 77) при расположении опасного места:

  • на перегоне — разрешается движение с уменьшением скорости, впереди опасное место, требующее остановки или проследования с уменьшенной скоростью;
  • на главном железнодорожном пути железнодорожной станции — разрешается движение с уменьшением скорости, впереди опасное место, требующее проследования с уменьшенной скоростью;
  • на остальных станционных железнодорожных путях — разрешается проследование сигнала со скоростью, указанной в предупреждении, а при отсутствии его — на железнодорожных путях общего пользования со скоростью не более 25 км/ч, а на железнодорожных путях необщего пользования — со скоростью не более 15 км/ч.

Рис. 77

Обратная сторона квадратного щита (зеленого цвета) днем и ночью (рис. 78) на перегоне и на главном железнодорожном пути железнодорожной станции указывает на то, что машинист поезда имеет право повысить скорость до установленной после проследования опасного места всем составом.

Рис. 78

36. Всякое препятствие для движения поездов на перегоне должно быть ограждено сигналами остановки независимо от того, ожидается поезд или нет.

Места производства работ на перегоне, требующие остановки поездов, ограждаются так же, как и препятствия.

Препятствия на перегоне ограждаются с обеих сторон на железнодорожных путях общего пользования на расстоянии 50 м, а на железнодорожных путях необщего пользования — 15 м от границ ограждаемого участка переносными красными сигналами. На железнодорожных путях общего пользования от этих сигналов на расстоянии Б, указанном в графе 4 таблицы 1, в зависимости от руководящего спуска и максимальной допускаемой скорости движения поездов на перегоне, укладывается по три петарды и на расстоянии 200 м от первой, ближней к месту работ петарды, в направлении от места работ, а на железнодорожных путях необщего пользования на расстоянии «Т» устанавливаются переносные сигналы уменьшения скорости.

На железнодорожных путях необщего пользования при движении вагонами вперед расстояние установки переносных сигналов увеличивается на длину поезда, обращающегося на конкретном участке.
Схемы ограждения препятствий и мест производства работ на железнодорожных путях общего пользования на однопутном участке приведены на рис. 79, на одном из железнодорожных путей двухпутного участка — на рис. 80, на обоих железнодорожных путях двухпутного участка — на рис. 81, а на железнодорожных путях необщего пользования — соответственно на рис. 82, 83, 84.

Рис. 79

Рис. 80

Рис. 81

Рис. 82

Рис. 83

Рис. 84

На железнодорожных путях общего пользования переносные сигналы уменьшения скорости и петарды должны находиться под охраной сигналистов, стоящих с ручными красными сигналами в 20 м от первой петарды, а на железнодорожных путях необщего пользования — от сигналов уменьшения скорости в сторону места работ (места препятствия). Переносные красные сигналы должны находиться под наблюдением руководителя работ.

При производстве работ развернутым фронтом (более 200 м) места работ ограждаются в порядке, указанном на рис. 85. На железнодорожных путях общего пользования переносные красные сигналы, установленные на расстоянии 50 м, а на железнодорожных путях необщего пользования — 15 м от границ участка, требующего ограждения, должны находиться под охраной стоящих около них сигналистов с ручными красными сигналами.

Рис. 85

Если место препятствия или производства работ на перегоне находится вблизи железнодорожной станции и оградить это место в установленном порядке невозможно, то со стороны перегона оно ограждается так, как указано в настоящем пункте, а со стороны железнодорожной станции переносной красный сигнал устанавливается на оси железнодорожного пути против входного светофора (или сигнального знака «Граница станции»). При этом на железнодорожных путях общего пользования с укладкой трех петард, охраняемых сигналистом (рис. 86), а для железнодорожных путей необщего пользования без укладки петард (рис. 87). Если место препятствия или производства работ расположено на расстоянии менее 60 м от входного светофора (или сигнального знака «Граница станции»), то петарды со стороны железнодорожной станции не укладываются, а на железнодорожных путях необщего пользования не устанавливаются переносные сигналы уменьшения скорости. Схема ограждения препятствия перед входным светофором на железнодорожных путях общего пользования приведена на рис. 86, а на железнодорожных путях необщего пользования — на рис. 87.

Рис. 86

Рис. 87

На железнодорожных путях необщего пользования место препятствия для производства работ на перегонах, требующее следования поездов с уменьшенной скоростью, ограждается на расстоянии «Т» от границ ограждаемого участка переносными сигналами уменьшения скорости.

Схема установки сигнала уменьшения скорости на однопутном перегоне приведена на рис. 88, на одном из железнодорожных путей двухпутного перегона — на рис. 89, на обоих железнодорожных путях двухпутного перегона — на рис. 90.

Рис. 88

Рис. 89

Рис. 90

При подходе поезда к переносному желтому сигналу машинист обязан подать один длинный свисток локомотива, моторвагонного поезда, специального самоходного железнодорожного подвижного состава, а при подходе к сигналисту с ручным красным сигналом подать сигнал остановки и принять меры к немедленной остановке поезда, чтобы остановиться, не проезжая переносного красного сигнала.

Сигналисты для отличия от других работников железнодорожного транспорта должны носить головной убор с верхом желтого цвета.
Места препятствий для движения поездов и места производства работ на многопутных перегонах ограждаются в соответствии с порядком, установленным владельцем инфраструктуры, владельцем железнодорожных путей необщего пользования.

37. При внезапном возникновении препятствия на перегоне и отсутствии необходимых переносных сигналов следует немедленно на месте препятствия установить сигнал остановки (рис. 91): днем — красный флаг, ночью — фонарь с красным огнем и с обеих сторон на железнодорожных путях общего пользования на расстоянии Б, указанном в графе 4 таблицы 1, в зависимости от руководящего спуска и максимальной допускаемой скорости движения поездов на перегоне уложить по три петарды, а на железнодорожных путях необщего пользования установить сигнал остановки со стороны ожидаемого поезда — на расстоянии «Т».

Рис. 91

Петарды должны охраняться работниками подразделений владельца инфраструктуры или владельца железнодорожных путей необщего пользования, которые обязаны стоять с ручными красными сигналами на расстоянии 20 м от первой петарды в сторону места препятствия.
Сигналы устанавливаются в первую очередь со стороны ожидаемого поезда. На однопутных участках, если неизвестно с какой стороны ожидается поезд, сигналы устанавливаются в первую очередь со стороны спуска к ограждаемому месту, а на площадке — со стороны кривой или выемки.

Детальный порядок действий работников при ограждении внезапно возникших препятствий определяется владельцем инфраструктуры, владельцем железнодорожных путей необщего пользования.

38. Места, через которые поезда могут проходить только с проводником (со скоростью менее 15 км/ч), а также сплетения железнодорожных путей на двухпутных участках в одном уровне ограждаются как место препятствия для движения, но без укладки петард. Об установке этих сигналов на поезда выдаются письменные предупреждения.
При необходимости пропустить с проводником поезд, на который не выдано предупреждение, укладка петард обязательна.

Если пропуск поездов с проводником устанавливается на продолжительное время, то переносные красные сигналы допускается заменять светофорами прикрытия, оставляемыми в закрытом положении, с установкой впереди них предупредительных светофоров (рис. 92).

Рис. 92

Места установки светофоров прикрытия определяются владельцем инфраструктуры, владельцем железнодорожных путей необщего пользования.

При открытии с обеих сторон ограждаемого места путевых постов движение поездов между этими постами производится по одному из применяемых средств сигнализации и связи без проводника. В отдельных случаях при этом для наблюдения за следованием поезда по огражденному месту с установленной скоростью может назначаться и проводник.

39. Петарды во всех случаях укладываются в количестве трех штук: две на правом рельсе железнодорожного пути по ходу поезда и одна на левом (рис. 91). Расстояние между петардами должно быть по 20 м.

40. Переносные сигналы уменьшения скорости и сигнальные знаки «Начало опасного места» и «Конец опасного места» устанавливаются на железнодорожных путях общего пользования по схемам, указанным на рис. 70, 71, 72, а на железнодорожных путях необщего пользования — на рис. 73, 74, 75.

Если место, требующее уменьшения скорости на перегоне, расположено вблизи железнодорожной станции и оградить его в установленном порядке невозможно, то со стороны перегона оно ограждается так, как указано в настоящем пункте, а со стороны железнодорожной станции на железнодорожных путях общего пользования — в порядке, указанном на рис. 93, а на железнодорожных путях необщего пользования — на рис. 94.

Рис. 93

Рис. 94

При подходе к переносному желтому сигналу машинист локомотива, моторвагонного поезда, специального самоходного железнодорожного подвижного состава обязан подать один длинный свисток и вести поезд так, чтобы проследовать место, огражденное переносными сигнальными знаками «Начало опасного места» (рис. 95) и «Конец опасного места» (рис. 96), со скоростью, указанной в предупреждении, а при отсутствии предупреждения на железнодорожных путях общего пользования — со скоростью не более 25 км/ч, а на железнодорожных путях необщего пользования — не более 15 км/ч.

Сигнальный знак «Конец опасного места» помещается на обратной стороне знака «Начало опасного места».

Рис. 95

Рис. 96

Переносные сигналы уменьшения скорости и сигнальные знаки «Начало опасного места» и «Конец опасного места» на станционных железнодорожных путях и многопутных перегонах могут применяться с укороченными шестами.

41. Места производства работ на железнодорожном пути, не требующие ограждения сигналами остановки или уменьшения скорости, но требующие предупреждения работающих о приближении поезда, ограждаются переносными сигнальными знаками «С» — подача свистка, которые устанавливаются у железнодорожного пути, где производятся работы, а также у каждого смежного главного железнодорожного пути. Расстановка сигнальных знаков «С» показана на рис. 97, где для железнодорожных путей необщего пользования расстояние от места работ до сигнального знака «С» равно расстоянию «Т».

Рис. 97

Переносные сигнальные знаки «С» устанавливаются таким же порядком у смежных главных железнодорожных путей и при производстве работ, огражденных сигналами остановки (рис. 80, 86 — 90) или сигналами уменьшения скорости.

На перегонах, где обращаются поезда со скоростью более 120 км/ч, переносные сигнальные знаки «С» устанавливаются на расстоянии 800 — 1500 м от границ участка работ.

42. Всякое препятствие для движения по станционным железнодорожным путям и стрелочным переводам должно быть ограждено сигналами остановки независимо от того, ожидается поезд (маневровый состав) или нет.

При ограждении на станционном железнодорожном пути места препятствия или производства работ сигналами остановки все ведущие к этому месту стрелки устанавливаются в такое положение, чтобы на него не мог выехать железнодорожный подвижной состав, и запираются или зашиваются костылями. На месте препятствия или производства работ на оси железнодорожного пути устанавливается переносной красный сигнал (рис. 98).

Если какие-либо из этих стрелок направлены остряками в сторону места препятствия или производства работ и не дают возможности изолировать железнодорожный путь, такое место с обеих сторон ограждается переносными красными сигналами, устанавливаемыми на железнодорожных путях общего пользования на расстоянии 50 м, а на железнодорожных путях необщего пользования — 15 м от границ места препятствия или производства работ (рис. 99). В том случае, когда остряки стрелок на железнодорожных путях общего пользования расположены ближе чем на 50 м, а на железнодорожных путях необщего пользования — ближе чем на 15 м от места препятствия или производства работ, между остряками каждой такой стрелки устанавливается переносной красный сигнал (рис. 100).

Рис. 98

Рис. 99

Рис. 100

При ограждении переносными красными сигналами места препятствия или производства работ на стрелочном переводе сигналы устанавливаются: со стороны крестовины — против предельного столбика на оси каждого из сходящихся железнодорожных путей; с противоположной стороны на железнодорожных путях общего пользования — в 50 м, а на железнодорожных путях необщего пользования — в 15 м от остряка стрелки (рис. 101).

Рис. 101

Если вблизи от стрелочного перевода, подлежащего ограждению, расположена другая стрелка, которую можно поставить в такое положение, что на стрелочный перевод, где имеется препятствие, не может выехать железнодорожный подвижной состав, то стрелка в таком положении запирается или зашивается. В этом случае переносной красный сигнал со стороны такой изолирующей стрелки не ставится (рис. 102).

Рис. 102

Когда стрелку в указанное положение поставить нельзя, то на железнодорожных путях общего пользования на расстоянии 50 м, а на железнодорожных путях необщего пользования — 15 м от места препятствия или производства работ в направлении к этой стрелке устанавливается переносной красный сигнал (рис. 101).
Если место препятствия или производства работ находится на входной стрелке, то со стороны перегона оно ограждается закрытым входным сигналом, а со стороны железнодорожной станции — переносными красными сигналами, устанавливаемыми на оси каждого из сходящихся железнодорожных путей против предельного столбика (рис. 103).

Рис. 103

Когда место препятствия или производства работ находится между входной стрелкой и входным сигналом, то со стороны перегона оно ограждается закрытым входным сигналом, а со стороны железнодорожной станции — переносным красным сигналом, установленным между остряками входной стрелки (рис. 104).

Рис. 104

Дежурный стрелочного поста, обнаруживший препятствие на стрелочном переводе, должен немедленно установить один переносной красный сигнал на месте препятствия (до начала работ по ремонту) и доложить об этом дежурному по железнодорожной станции.

43. Место, требующее уменьшения скорости, расположенное на главном железнодорожном пути железнодорожной станции, ограждается переносными сигналами уменьшения скорости и сигнальными знаками «Начало опасного места» и «Конец опасного места», как показано на рис. 105 и 106.

Рис. 105

Рис. 106

Если место, требующее уменьшения скорости, расположено на остальных станционных железнодорожных путях, то оно ограждается только переносными сигналами уменьшения скорости. Порядок установки этих сигналов указан на рис. 107.

Рис. 107

На железнодорожных станциях железнодорожных путей необщего пользования, не оборудованных устройствами электрической централизации стрелок и светофоров, в случае остановки поезда в горловине железнодорожной станции и отсутствии прохода (установленного расстояния между осями станционных железнодорожных путей) по смежным железнодорожным путям, все выходы с этих железнодорожных путей ограждаются сигналами остановки (рис. 108).

Рис. 108

44. Вагоны, ремонтируемые на станционных железнодорожных путях, и вагоны с опасными грузами класса I (взрывчатыми материалами), пассажирские вагоны, стоящие на отдельных железнодорожных путях, ограждаются переносными красными сигналами, устанавливаемыми на железнодорожных путях общего пользования на оси железнодорожного пути на расстоянии не менее 50 м, а на железнодорожных путях необщего пользования — не менее 15 м (на сквозных железнодорожных путях — с обеих сторон, а на тупиковых железнодорожных путях — со стороны стрелочного перевода).

Если в этом случае крайний вагон на железнодорожных путях общего пользования находится от предельного столбика менее чем на 50 м, а на железнодорожных путях необщего пользования — менее 15 м, то переносной красный сигнал с этой стороны устанавливается на оси железнодорожного пути против предельного столбика.

На железнодорожных станциях железнодорожных путей необщего пользования, оборудованных устройствами электрической централизации стрелок и светофоров, железнодорожные пути, на которых производится очистка вагонов, устранение коммерческих неисправностей, безотцепочный ремонт и техническое обслуживание вагонов оборудуются устройствами ограждения, исключающими въезд железнодорожного подвижного состава.

При техническом обслуживании и ремонте вагонов могут применяться устройства и централизованного ограждения составов, при этом порядок ограждения составов или отдельных групп вагонов при их техническом обслуживании и ремонте в зависимости от местных условий устанавливается владельцем инфраструктуры, владельцем железнодорожных путей необщего пользования.

45. При вынужденной остановке на перегоне пассажирского поезда ограждение производит проводник последнего пассажирского вагона по указанию машиниста в случаях:

1) затребования восстановительного или пожарного поезда, а также вспомогательного локомотива, если помощь оказывается с хвоста;

2) если поезд был отправлен при перерыве действия всех средств сигнализации и связи по правильному железнодорожному пути на двухпутный перегон или однопутный перегон с извещением об отправлении за ним другого поезда.

Проводник последнего пассажирского вагона, ограждающий остановившийся поезд, должен привести в действие ручной тормоз, уложить на расстоянии 800 м от хвоста поезда петарды, после чего отойти от места уложенных петард обратно к поезду на 20 м и показывать ручной красный сигнал в сторону перегона (рис. 109).

Рис. 109

При вынужденной остановке на перегоне других поездов они ограждаются в случаях, когда отправление было произведено в условиях перерыва действия всех средств сигнализации и связи по правильному железнодорожному пути на двухпутный перегон или однопутный перегон с выдачей извещения об отправлении за ним другого поезда. При этом ограждение производится помощником машиниста, который должен немедленно после остановки перейти в хвост поезда, проверить наличие поездного сигнала, внимательно наблюдать за перегоном и в случае появления следом идущего поезда принять меры к его остановке.
Если помощь остановившемуся поезду оказывается с головы, машинист ведущего локомотива при приближении восстановительного или пожарного поезда или вспомогательного локомотива должен подавать сигнал общей тревоги; ночью и днем при плохой видимости включить прожектор.

46. Проводник вагона, ограждающий хвост остановившегося на перегоне пассажирского поезда, возвращается к составу только после подхода и остановки восстановительного или пожарного поезда или вспомогательного локомотива или при передаче ограждения другому работнику, подошедшему к месту остановки пассажирского поезда.
Помощник машиниста, находящийся у хвоста поезда, отправленного при перерыве действия всех средств сигнализации и связи, возвращается на локомотив только после подхода и остановки следом идущего поезда или по сигналу машиниста, подаваемому свистком локомотива, если миновала надобность в ограждении.

47. На участках, оборудованных автоблокировкой, при остановке на перегоне пассажирского поезда проводник последнего пассажирского вагона обязан проверить видимость поездных сигналов, внимательно наблюдать за перегоном и в случае появления следом идущего поезда принять меры к его остановке.

48. При вынужденной остановке поезда на двухпутном или многопутном перегоне вследствие схода с рельсов, столкновения, развалившегося груза и т.п., когда требуется оградить место препятствия для движения поездов, возникшее на смежном железнодорожном пути, машинист должен подавать сигнал общей тревоги.
При этом в случае остановки пассажирского поезда ограждение производится со стороны головы поезда помощником машиниста, а с хвоста — проводником последнего пассажирского вагона укладкой петард на расстоянии 1000 м от головы и хвоста поезда, как указано на рис. 110.

Рис. 110

Кроме того, машинист пассажирского поезда сообщает о случившемся с использованием имеющихся средств связи диспетчеру поездному или дежурным по железнодорожным станциям, ограничивающим перегон, а также машинисту локомотива, следующего по смежному железнодорожному пути.

На железнодорожных путях необщего пользования, если поезд сопровождается составителем, ограждение места препятствия производится со стороны головы поезда — помощником машиниста, а с хвоста — составителем, которые отходят на расстояние «Т», и показывают ручной красный сигнал в сторону перегона соответственно с головы и хвоста поезда. Если поезд не сопровождается составителем, ограждение места препятствия на смежном железнодорожном пути производится помощником машиниста со стороны ожидаемого поезда на расстоянии «Т». В случае получения машинистом поезда сообщения об отправлении поезда по неправильному железнодорожному пути, он должен свистком локомотива вызвать помощника машиниста для ограждения препятствия с противоположной стороны.

При остановке остальных поездов ограждение производится помощником машиниста укладкой петард на смежном железнодорожном пути со стороны ожидаемого по этому железнодорожному пути поезда на расстоянии 1000 м от места препятствия (рис. 111). Если голова поезда находится от места препятствия на расстоянии более 1000 м, петарды на смежном железнодорожном пути укладываются напротив локомотива. Если машинистом поезда будет получено сообщение о том, что по смежному железнодорожному пути отправлен поезд в неправильном направлении, он должен по радиосвязи или свистком локомотива вызвать помощника машиниста для укладки петард на таком же расстоянии от места препятствия с противоположной стороны, а на железнодорожных путях необщего пользования для ограждения препятствия с противоположной стороны.

Рис. 111

На участках, где обращаются пассажирские поезда со скоростью свыше 120 км/ч, расстояния, на которые необходимо укладывать петарды, устанавливаются владельцем инфраструктуры.

После укладки петард помощник машиниста и проводник вагона должны отойти от места уложенных петард обратно к поезду на 20 м и показывать красный сигнал в сторону возможного приближения поезда.

49. К ограждению хвоста и головы поезда, имеющего вынужденную остановку на перегоне, а также мест препятствий для движения поездов на смежном железнодорожном пути двухпутного или многопутного перегона по распоряжению машиниста ведущего локомотива могут быть привлечены работники локомотивной бригады, проводники пассажирских вагонов, кондукторы.

К ограждению хвоста и головы поезда, имеющего вынужденную остановку на перегоне, а также мест препятствий для движения поездов на смежном железнодорожном пути двухпутного или многопутного перегона могут привлекаться и иные работники, установленные приказом соответственно владельца инфраструктуры или владельца железнодорожных путей необщего пользования.

При обслуживании локомотивов пассажирских поездов одним машинистом ограждение поезда при вынужденной остановке на перегоне производится начальником (механиком-бригадиром) пассажирского поезда и проводниками вагонов по указанию машиниста, передаваемому по радиосвязи.

При обслуживании локомотивов грузовых поездов одним машинистом ограждение поезда при вынужденной остановке на перегоне производится в соответствии с порядком, устанавливаемым владельцем инфраструктуры, владельцем железнодорожных путей необщего пользования.

VII. Сигналы, применяемые при маневровой работе

80. Маневровыми светофорами подаются сигналы:

1) один лунно-белый огонь — разрешается маневровому составу проследовать маневровый светофор и далее руководствоваться показаниями попутных светофоров или указаниями (сигналами) руководителя маневров (рис. 181);

Рис. 181

2) один синий огонь — запрещается маневровому составу проследовать маневровый светофор (рис. 182).

Рис. 182

Разрешение на производство маневровых передвижений может подаваться выходными и маршрутными светофорами с показанием: один лунно-белый огонь при погашенном красном огне.

На железнодорожных станциях однопутных линий, а также двухпутных, оборудованных автоматической блокировкой для двустороннего движения по каждому железнодорожному пути, на маневровом светофоре, расположенном на мачте входного светофора со стороны железнодорожной станции, может применяться сигнал: один лунно-белый огонь — разрешается выход маневрирующего состава за границу железнодорожной станции.

Групповым маневровым светофором, разрешающим маневры в определенном районе железнодорожной станции, подаются сигналы в одну или обе стороны.

С железнодорожных путей, по которым не предусматривается прием и отправление поездов, из тупиков, а также для приема маневровым порядком с железнодорожных путей необщего пользования на железнодорожные пути общего пользования должны устанавливаться маневровые сигналы с красным огнем.

В необходимых случаях для приема на свободные участки станционных железнодорожных путей подталкивающих локомотивов, локомотивов, следующих в расположенное на железнодорожной станции депо, локомотивов, следующих из депо под составы поездов, восстановительных, хозяйственных (при производстве работ с закрытием перегона) и пожарных поездов, специального самоходного железнодорожного подвижного состава при запрещающем показании входного светофора на мачте входного светофора может применяться сигнал: один лунно-белый огонь — разрешается прием указанных локомотивов или поездов на свободные участки станционных железнодорожных путей.

81. Горочными светофорами подаются сигналы (рис. 183):

1) один зеленый огонь — разрешается роспуск вагонов с установленной скоростью;

2) один желтый огонь — разрешается роспуск вагонов с уменьшенной скоростью;

3) один желтый и один зеленый огни — разрешается роспуск вагонов со скоростью, промежуточной между установленной и уменьшенной;

4) один лунно-белый огонь — разрешается горочному (маневровому) локомотиву проследовать через горб горки в подгорочный парк и производить маневры на железнодорожном пути сортировочного парка;

5) один красный огонь — стой! Запрещается роспуск;

6) буква «Н» белого цвета на световом указателе, горящая одновременно с красным огнем, или при погашенном красном огне — осадить вагоны с горки назад.

Рис. 183

Скорость роспуска вагонов на сортировочных горках по одному зеленому огню, одному желтому и одному зеленому огням и одному желтому огню горочных светофоров устанавливается владельцем инфраструктуры, владельцем железнодорожных путей необщего пользования.
В тех случаях, когда видимость сигналов горочного светофора не обеспечивается, для информации машиниста о показании горочного светофора применяются повторительные светофоры или горочная автоматическая локомотивная сигнализация. Повторительные и локомотивные светофоры должны сигнализировать теми же огнями, что и основной горочный светофор. На повторительных горочных светофорах, расположенных в середине железнодорожных путей парка приема, вместо красного огня может устанавливаться синий.
Для разрешения подачи составов до горочного светофора на железнодорожных путях парка приема, а также для сигнализации на подгорочных железнодорожных путях могут применяться маневровые светофоры.

82. При отсутствии маневровых светофоров проезд выходных и маршрутных светофоров с красным огнем при маневрах разрешается дежурным по железнодорожной станции или по его указанию руководителем маневров лично, по радиосвязи, устройствам двусторонней парковой связи или по сигналу, подаваемому ручным сигнальным прибором.

83. При маневрах подаются ручные и звуковые сигналы:

1) разрешается локомотиву следовать управлением вперед — днем движением поднятой вверх руки с развернутым желтым флагом; ночью — ручного фонаря с прозрачно-белым огнем (рис. 184) или одним длинным звуком;

Рис. 184

2) разрешается локомотиву следовать управлением назад — днем движением опущенной вниз руки с развернутым желтым флагом; ночью — ручного фонаря с прозрачно-белым огнем (рис. 185) или двумя длинными звуками;

Рис. 185

3) тише — днем медленными движениями вверх и вниз развернутого желтого флага; ночью — ручного фонаря с прозрачно-белым огнем (рис. 186) или двумя короткими звуками;

Рис. 186

4) Стой! — днем движениями по кругу развернутого красного или желтого флага; ночью — ручного фонаря с любым огнем (рис. 187) или тремя короткими звуками.

Рис. 187

Звуковые сигналы при маневрах подаются ручным свистком или духовым рожком.

84. Сигналы при маневрах должны повторяться свистками локомотива, моторвагонного поезда, специального самоходного железнодорожного подвижного состава, подтверждающими принятие их к исполнению.

Задание сигналисту или дежурному стрелочного поста установить стрелку на тот или иной железнодорожный путь может подаваться звуками различной продолжительности (свистками локомотивов и свистками руководителей маневров) или другими средствами в зависимости от технического оснащения железнодорожной станции в соответствии с порядком, установленным техническо-распорядительным актом железнодорожной станции.

Порядок применения сигнальных устройств большой и малой громкости устанавливается владельцем инфраструктуры, владельцем железнодорожных путей необщего пользования.

VIII. Сигналы, применяемые для обозначения поездов, локомотивов и другого железнодорожного подвижного состава

85. В этой главе все указания по размещению сигналов с правой или левой стороны даны по направлению движения.

86. Голова поезда при движении на однопутных и по правильному железнодорожному пути на двухпутных участках обозначается днем и ночью одним прозрачно-белым огнем прожектора и двумя прозрачно-белыми огнями фонарей у буферного бруса (рис. 188).

(в ред. Приказа Минтранса России от 30.03.2015 N 57)

Рис. 188

Голова поезда при движении по неправильному железнодорожному пути обозначается: днем и ночью — красным огнем фонаря с левой стороны, с правой стороны — прозрачно-белым огнем фонаря, а также сигнальным прозрачно-белым огнем прожектора (рис. 189).

(в ред. Приказа Минтранса России от 30.03.2015 N 57)

Рис. 189

На локомотиве, следующем в голове поезда или без вагонов, моторвагонном поезде при движении по железнодорожным путям общего пользования на однопутных и по правильному и неправильному железнодорожному пути на двухпутных участках днем и ночью должен быть включен сигнальный прозрачно-белый огонь прожектора и два прозрачно-белых огня фонарей у буферного бруса.

(в ред. Приказа Минтранса России от 30.03.2015 N 57)

87. Голова грузового поезда при движении вагонами вперед на однопутных и по правильному железнодорожному пути на двухпутных участках днем сигналами не обозначается, ночью обозначается прозрачно-белым огнем фонаря у буферного бруса (рис. 190).

Рис. 190

При движении вагонами вперед по неправильному железнодорожному пути голова грузового поезда обозначается: днем — развернутым красным флагом, показываемым с левой стороны сопровождающим поезд работником, находящимся на передней переходной площадке; ночью — прозрачно-белым огнем фонаря у буферного бруса и красным огнем ручного фонаря, показываемым с левой стороны сопровождающим поезд работником (рис. 191).

Рис. 191

88. Хвост поезда при движении на однопутных и по правильному и неправильному железнодорожному пути на двухпутных участках обозначается:

1) грузового и грузопассажирского днем и ночью — красным диском со светоотражателем у буферного бруса с правой стороны (рис. 192);

Рис. 192

2) пассажирского и почтово-багажного днем и ночью — тремя красными огнями (рис. 193).

Рис. 193

Локомотив, находящийся в хвосте грузового поезда, а также локомотив, следующий без вагонов, сзади обозначаются: днем и ночью — красным огнем фонаря у буферного бруса с правой стороны (рис. 194).

Рис. 194

Порядок обозначения сигналами поездов при движении вагонами вперед и не сопровождаемых составителем, обеспечивающий при этом безопасность движения поездов и безопасность работников организаций железнодорожного транспорта, устанавливается владельцем железнодорожных путей необщего пользования.

На железнодорожных путях необщего пользования специализированные поезда (вертушки), обращающиеся на открытых горных разработках при движении на однопутных, двухпутных и многопутных участках при движении локомотивом вперед и вагонами вперед обозначаются:

1) голова поезда:

  • днем — локомотив сигналами не обозначается, а вагон обозначается диском красного цвета у буферного бруса вагона с правой стороны (рис. 195);

Рис. 195

  • ночью — двумя прозрачно-белыми огнями фонарей у буферного бруса локомотива (рис. 188) или одним прозрачно-белым огнем у буферного бруса вагона с правой стороны, при этом головной вагон дополняется устройством звуковой сигнализации;

2) хвост поезда:

  • днем — диском красного цвета у буферного бруса вагона с правой стороны (рис. 196), локомотив в хвосте поезда сигналами не обозначается;

Рис. 196

  • ночью — одним прозрачно-белым огнем фонаря на буферном брусе вагона с правой стороны (рис. 197) или двумя красными огнями на буферном брусе локомотива (рис. 198).

Рис. 197

Рис. 198

89. Подталкивающий локомотив и специальный самоходный железнодорожный подвижной состав обозначаются сигналами так же, как и локомотив без вагонов.

Подталкивающий локомотив и хозяйственный поезд при возвращении с двухпутного перегона по неправильному железнодорожному пути обратно на железнодорожную станцию отправления обозначаются сигналами следования по неправильному железнодорожному пути.

90. В случае разрыва на перегоне грузового поезда хвост части поезда, отправляемой на железнодорожную станцию, обозначается:

  • днем — развернутым желтым флагом у буферного бруса с правой стороны;
  • ночью — желтым огнем фонаря (рис. 199).

Последняя убираемая часть поезда обозначается так же, как хвост грузового поезда.

Рис. 199

91. Поезда на многопутных участках обозначаются так же, как на однопутных и двухпутных в зависимости от установленного порядка движения по одному или другому железнодорожному пути многопутного участка.

92. Снегоочиститель при движении на однопутных и по правильному железнодорожному пути на двухпутных участках обозначается:

1) если в голове снегоочиститель:

  • днем — два желтых развернутых флага на боковых крюках;
  • ночью — два желтых огня боковых фонарей, а в сторону локомотива — два прозрачно-белых контрольных огня (рис. 200);

Рис. 200

2) если в голове локомотив:

  • днем — два желтых развернутых флага у буферных фонарей;
  • ночью — два желтых огня буферных фонарей (рис. 201).

.

Рис. 201

Хвост снегоочистителя обозначается как хвост одиночно следующего локомотива.

93. Снегоочистители при движении их в голове по неправильному железнодорожному пути на двухпутных участках обозначаются:

  • днем — два желтых развернутых флага и красный развернутый флаг под желтым слева на боковых крюках;
  • ночью — соответственно два желтых и один красный огни фонарей, а в сторону локомотива — три прозрачно-белых контрольных огня (рис. 202).

Если в голове локомотив, то он обозначается так же, как снегоочиститель при движении в голове (рис. 202).

Рис. 202

94. Локомотив и специальный самоходный подвижной состав при маневровых передвижениях, в том числе при следовании к составу и от состава поезда, ночью должен иметь по одному прозрачно-белому огню впереди и сзади на буферных брусьях со стороны основного пульта управления локомотивом или спецаильным самоходным подвижным составом, а моторвагонный подвижной состав должен иметь днем и ночью в голове поезда два прозрачно-белых огня, в хвосте поезда — три красных огня.

(п. 94 в ред. Приказа Минтранса России от 30.03.2015 N 57)

95. Дрезины съемного типа, путевые вагончики и другие съемные подвижные единицы при нахождении на перегоне должны иметь:

  • на однопутных и при движении по неправильному железнодорожному пути на двухпутных участках: днем – прямоугольный щит, окрашенный с обеих сторон в красный цвет, или развернутый красный флаг на шесте; ночью – спереди и сзади красный огонь фонаря, укрепленного на шесте;
  • на двухпутных участках при следовании по правильному железнодорожному пути: днем – прямоугольный щит, окрашенный с передней стороны в белый и с задней в красный цвета; ночью – впереди прозрачно-белый огонь и сзади красный огонь фонаря, укрепленного на шесте.

Съемные ремонтные вышки на электрифицированных участках при работе на перегоне должны иметь:

  • на однопутных и при движении по неправильному железнодорожному пути на двухпутных участках: днем – развернутый красный флаг с двух сторон; ночью – спереди и сзади красный огонь фонаря;
  • на двухпутных участках при следовании по правильному железнодорожному пути: днем – развернутый красный флаг с правой стороны по ходу движения поездов; ночью – спереди прозрачно-белый огонь фонаря, сзади – красный огонь фонаря.

Сигналы во всех случаях должны быть закреплены на верхнем уровне заземленного пояса съемной ремонтной вышки.

Съемные ремонтные вышки и путевые вагончики на перегоне должны быть, кроме того, ограждены с обеих сторон переносными или ручными красными сигналами, переносимыми одновременно с передвижением ремонтной вышки и вагончика, на расстоянии Б, указанном в графе 4 таблицы 1, в зависимости от руководящего спуска и максимальной допускаемой скорости движения на перегоне.

При работе на железнодорожной станции:

  • съемная ремонтная вышка должна иметь: днем – развернутый красный флаг с двух сторон; ночью – спереди и сзади красный огонь фонаря;
  • путевой вагончик: днем – щит, окрашенный с обеих сторон в красный цвет, или красный флаг на шесте; ночью – спереди и сзади красный огонь фонаря, укрепленного на шесте.

При движении по станционным железнодорожным путям и стрелочным переводам съемная ремонтная вышка и путевой вагончик, кроме того, должны быть ограждены на железнодорожных путях общего пользования на расстоянии не менее 50 м, а на железнодорожных путях необщего пользования – не менее 15 м с обеих сторон переносными или ручными красными сигналами, переносимыми одновременно с передвижением съемной ремонтной вышки и путевого вагончика.

Ограждение с обеих сторон путевых тележек разного типа и других съемных подвижных единиц, применяемых при работах, производится в случаях, установленных владельцем инфраструктуры, владельцем железнодорожных путей необщего пользования.

Если на двухпутном или многопутном участке по смежному железнодорожному пути будет следовать встречный поезд, то красный сигнал, ограждающий съемную ремонтную вышку, путевой вагончик или другую съемную подвижную единицу с передней стороны, до прохода поезда снимается.

На двухпутных электрифицированных участках, кроме участков, оборудованных двухсторонней автоблокировкой, и участков, где пассажирские поезда обращаются со скоростью более 120 км/ч, допускается ограждение съемных ремонтных вышек только со стороны движения поездов по правильному железнодорожному пути.

Порядок организации работы съемных ремонтных вышек на таких участках, обеспечивающий безопасность движения поездов, устанавливается с учетом местных условий владельцем инфраструктуры, владельцем железнодорожных путей необщего пользования.

Работники подразделений железнодорожного транспорта, ограждающие съемные ремонтные вышки, путевые вагончики и другие съемные подвижные единицы, а также работники, руководящие передвижением съемных единиц, должны быть снабжены, кроме переносных щитов, ручных флагов и сигнальных фонарей, петардами и духовыми рожками для подачи сигналов о приближении поезда, а также сигналов для остановки поезда, если это потребуется.

IX. Звуковые сигналы на железнодорожном транспорте

96. Звуковые сигналы при движении поездов подаются свистками локомотивов, моторвагонного поезда, специального самоходного железнодорожного подвижного состава, духовыми рожками, ручными свистками.

Сигнал Значение сигнала Кто подает
Три коротких «Стой!» Локомотивная бригада, главный кондуктор, станционные и другие работники
Один длинный «Отправиться поезду» Дежурный по железнодорожной станции или по его указанию дежурный по парку, сигналист, дежурный стрелочного поста или главный кондуктор; отвечает машинист ведущего локомотива; повторяет сигнал машинист второго локомотива при двойной тяге. Если поезд отправляется с железнодорожного пути, имеющего выходной светофор, этот сигнал подает машинист ведущего локомотива после открытия выходного светофора; повторяет сигнал машинист второго локомотива при двойной тяге
Три длинных Требование к работникам, обслуживающим поезд, «Тормозить» Машинист ведущего локомотива; повторяет сигнал машинист второго локомотива при двойной тяге
Два длинных Требование к работникам, обслуживающим поезд, «Отпустить тормоза»
Три длинных и один короткий О прибытии поезда на станцию не в полном составе Машинист ведущего локомотива
Три длинных и два коротких Вызов к локомотиву помощника машиниста, главного кондуктора, начальника (механика- бригадира) пассажирского поезда, руководителя работ хозяйственного поезда Машинист ведущего локомотива остановившегося на перегоне поезда
Следование с двойной тягой
Один короткий Требование к машинисту второго локомотива уменьшить тягу Машинист ведущего локомотива, повторяет сигнал машинист второго локомотива
Два коротких Требование к машинисту второго локомотива увеличить тягу
Два длинных и два коротких Требование к машинисту второго локомотива «Опустить токоприемник»
Следование с подталкивающим локомотивом
Два коротких Требование начать подталкивание Машинист ведущего локомотива; повторяет сигнал машинист подталкивающего локомотива
Один короткий, один длинный и один короткий Требование прекратить подталкивание, но не отставать от поезда
Четыре длинных Требование прекратить подталкивание и возвратиться обратно

Примечания:

1. При следовании поезда двойной тягой с подталкивающим локомотивом машинист второго локомотива повторяет все сигналы вслед за подачей их с подталкивающего локомотива. Порядок подачи в этом случае машинистом подталкивающего локомотива сигнала «Опустить токоприемник» устанавливается владельцем инфраструктуры, владельцем железнодорожных путей необщего пользования.

2. При наличии радиосвязи звуковые сигналы при следовании поездов двойной тягой или с подталкивающим локомотивом могут заменяться переговорами между машинистами.

97. Оповестительный сигнал — один длинный свисток, а при движении по неправильному железнодорожному пути — один длинный, короткий и длинный свисток локомотива, моторвагонного поезда, специального самоходного железнодорожного подвижного состава подается:

1) при приближении поезда к железнодорожным станциям, путевым постам, пассажирским остановочным пунктам, переносным и ручным сигналам, требующим уменьшения скорости, сигнальным знакам «С», выемкам, кривым участкам железнодорожного пути, тоннелям, железнодорожным переездам, съемным дрезинам, съемным ремонтным вышкам, путевым вагончикам и другим съемным подвижным единицам, а на железнодорожных путях необщего пользования, кроме того, при приближении к вагоноопрокидывателям, бункерам, эстакадам, вагонным весам, устройствам восстановления сыпучести грузов, гаражам размораживания грузов, а также иным объектам, расположенным на железнодорожных путях необщего пользования;

2) при приближении поезда к месту работ, начиная с километра, предшествующего указанному в предупреждении, независимо от наличия переносных сигналов;

3) при восприятии ручного сигнала «Опустить токоприемник», подаваемого сигналистом;

4) при приближении к находящимся на железнодорожном пути людям и в других случаях, установленных владельцем инфраструктуры, владельцем железнодорожных путей необщего пользования.
При следовании во время тумана, метели и других неблагоприятных условиях, понижающих видимость, оповестительный сигнал повторяется несколько раз.

Составители поездов, прекратившие маневры из-за приема поезда, сигналисты и дежурные стрелочного поста по оповестительному сигналу обязаны каждый на своем участке проверить и убедиться в том, что безопасность движения принимаемого поезда обеспечена.

98. Сигнал бдительности подается одним коротким и одним длинным свистком локомотива, моторвагонного поезда, специального самоходного железнодорожного подвижного состава и периодически повторяется:

1) при подходе к проходному светофору с красным огнем, имеющему условно-разрешающий сигнал, и дальнейшем следовании по блок-участку;

2) при проследовании проходного светофора с красным огнем, а также с непонятным показанием или погасшим после стоянки перед ним и дальнейшем следовании по блок-участку;

3) при подходе к входному светофору с лунно-белым мигающим огнем пригласительного сигнала и во всех других случаях приема поезда на железнодорожную станцию при запрещающем показании или погасших основных огнях входного сигнала;

4) при приеме поезда по неправильному железнодорожному пути (при отсутствии входного сигнала по этому железнодорожному пути). Этот сигнал должен подаваться и при дальнейшем следовании по горловине железнодорожной станции.

99. При встрече поездов на перегонах двухпутных участков подаются оповестительные сигналы одним длинным свистком: первый сигнал — при приближении к встречному поезду, второй — при подходе к хвостовой части встречного поезда.

100. Звуковые сигналы о приближении поезда подаются:

1) на перегоне — обходчиками железнодорожных путей и искусственных сооружений, дежурными по железнодорожным переездам, руководителями путевых работ и работ на контактной сети или работниками, сопровождающими съемные ремонтные вышки и путевые вагончики;

2) на железнодорожных станциях — сигналистами и дежурными входных стрелочных постов.

Оповещение о приближении нечетного поезда производится одним, а четного поезда — двумя длинными звуковыми сигналами.

Сигналисты и дежурные входных стрелочных постов, услышав сигнал отправления поезда, подают один длинный звуковой сигнал.

101. На железнодорожных станциях и перегонах, расположенных в черте крупных городов и населенных пунктов, курортных районов, по перечню, установленному владельцем инфраструктуры, владельцем железнодорожных путей необщего пользования, подача звуковых сигналов локомотивами, моторвагонными поездами, специальным самоходным железнодорожным подвижным составом должна производиться свистком малой громкости, за исключением случаев следования локомотивов в поездах с подталкиванием, возникновения угрозы наезда на людей или препятствия, а также необходимости подачи сигналов бдительности и тревоги.

На этих же железнодорожных станциях сигналы свистком локомотива, моторвагонного поезда, специального самоходного железнодорожного подвижного состава не подаются при отправлении поездов, опробовании автотормозов и при движении по деповским железнодорожным путям. Порядок оповещения пассажиров об отправлении поездов на таких железнодорожных станциях устанавливается владельцем инфраструктуры, владельцем железнодорожных путей необщего пользования.

X. Сигналы тревоги и специальные указатели

102. Сигналы тревоги подаются гудками, свистками локомотивов, моторвагонных поездов, специального самоходного железнодорожного подвижного состава, сиренами, духовыми рожками, воинскими сигнальными трубами, ударами в подвешенные металлические предметы.

Звуки, обозначенные в схеме звуковых сигналов, в случае подачи их ударами воспроизводятся:

  • длинные – часто следующими один за другим ударами;
  • короткие – редкими ударами по числу необходимых коротких звуков.

103. Сигнал “Общая тревога” подается группами из одного длинного и трех коротких звуков в следующих случаях:

  • при обнаружении на железнодорожном пути неисправности, угрожающей безопасности движения;
  • при остановке поезда в снежном заносе, крушении поезда и в других случаях, когда требуется помощь.

Сигнал подается при необходимости каждым работником железной дороги.

104. Сигнал “Пожарная тревога” подается группами из одного длинного и двух коротких звуков.

Сигнал подается при необходимости каждым работником железнодорожного транспорта.

105. Сигнал “Воздушная тревога” подается протяжным звучанием сирен, а также рядом коротких звуков непрерывно в течение 2 – 3 минут.

На железнодорожных станциях и в других организациях железнодорожного транспорта, расположенных в городах, сигнал воздушной тревоги, поданный в городе сиренами или переданный по радиотрансляционной сети, немедленно повторяется сиренами, а также свистками локомотивов, моторвагонных поездов, специальным самоходным железнодорожным подвижным составом и гудками.

На железнодорожных станциях и в других организациях железнодорожного транспорта, расположенных вне городов, сигнал воздушной тревоги подается этими же средствами по распоряжению уполномоченных работников владельца инфраструктуры, владельца железнодорожных путей необщего пользования.

На перегонах сигнал воздушной тревоги подается свистками локомотивов, моторвагонных поездов, специального самоходного железнодорожного подвижного состава:

  • в воинских поездах – по распоряжению наблюдателя, выделяемого из личного состава перевозимой воинской части;
  • в других поездах – машинистом локомотива, ведущего поезд.

При наличии железнодорожной радиотрансляционной сети (в поездах, на железнодорожных станциях и в других организациях железнодорожного транспорта) оповещение о подаче сигнала воздушной тревоги производится также через эту сеть.

106. Сигнал “Радиационная опасность” или “Химическая тревога” подается в течение 2 – 3 минут:

  • на перегонах – свистками локомотивов, моторвагонных поездов, специального самоходного железнодорожного подвижного состава группами из одного длинного и одного короткого звуков;
  • на железнодорожных станциях и в других организациях железнодорожного транспорта – частыми ударами в подвешенные металлические предметы.

Сигнал “Радиационная опасность” или “Химическая тревога” на железнодорожных станциях и в других организациях железнодорожного транспорта подается по распоряжению уполномоченных работников владельца инфраструктуры, владельца железнодорожных путей необщего пользования, а на перегонах – машинистом ведущего локомотива, моторвагонного поезда, специального самоходного железнодорожного подвижного состава.

При наличии железнодорожной радиотрансляционной сети оповещение о радиоактивной или химической опасности производится также через эту сеть передачей текста указанных сигналов.

107. Об окончании воздушной тревоги, а также миновании угрозы поражения радиоактивными или отравляющими веществами работники железнодорожного транспорта и пассажиры оповещаются:

1) на железнодорожных станциях и в других организациях железнодорожного транспорта – по указанию уполномоченных работников владельца инфраструктуры, владельца железнодорожных путей необщего пользования через радиотрансляционную сеть и другие средства связи, включая и посыльных;

2) в пассажирских поездах – по указанию начальника (механика-бригадира) пассажирского поезда, передаваемому через работников, обслуживающих поезд, и по поездной радиотрансляционной сети;

3) в людских и воинских поездах – по указанию начальника эшелона средствами связи эшелона при получении извещения от дежурного по железнодорожной станции;

4) в грузопассажирских, почтово-багажных и грузовых поездах – дежурным по железнодорожной станции.

108. Для предупреждения локомотивных бригад и других работников, обслуживающих поезд, о следовании поезда на зараженный участок, а также для предотвращения входа людей на него без индивидуальных средств защиты (противогазов, защитных костюмов и др.) такой участок ограждается специальными указателями “Заражено” (рис. 203).

Указатели “Заражено” на железнодорожных станциях и перегонах устанавливаются на расстоянии не более 50 м от границ зараженного участка. Перегоны, кроме того, с обеих сторон зараженного участка с правой стороны по направлению движения на железнодорожных путях общего пользования на расстоянии 1200 м, а на железнодорожных путях необщего пользования на расстоянии “Т”, от первых указателей “Заражено” ограждаются вторыми такими же указателями. Указатели “Заражено” устанавливаются на обочине земляного полотна или в междупутье.

Перед первым по ходу поезда указателем “Заражено” или перед местом, указанным в уведомлении, полученном от дежурного по железнодорожной станции, о наличии зараженного участка (независимо от того, огражден участок указателями или нет), машинист ведущего локомотива, моторвагонного поезда, специального самоходного железнодорожного подвижного состава обязан подать сигнал “Радиационная опасность” или “Химическая тревога” и проследовать зараженный участок с установленной скоростью.

Указатели “Заражено” ночью должны освещаться.

Рис. 203

109. Сигнальные огни светофоров, фонарей, стрелочных указателей, поездных, ручных и других сигналов должны обеспечиваться светомаскировочными устройствами.

XI. Правила применения семафоров

110. Применение семафоров: входных, выходных, проходных и прикрытия в качестве постоянных сигналов допускается на малоинтенсивных участках железных дорог, не оборудованных путевой блокировкой, и на железнодорожных станциях, не имеющих электрической централизации стрелок.

Места установки семафоров определяют на основании общих требований для постоянных сигналов, предусмотренных Правилами.

111. Семафор состоит из мачты и укрепленного в ее верхней части крыла, которое по отношению к мачте может занимать горизонтальное или поднятое вверх под углом 135 град. положение. Горизонтальное положение крыла соответствует запрещающему показанию семафора, поднятое крыло — разрешающему.

Ночью положение крыла семафора (горизонтальное или поднятое) указывается соответствующими сигнальными огнями.

112. В необходимых случаях могут применяться двухкрылые семафоры. Второе крыло семафора нормально расположено вдоль мачты.

113. Однокрылыми семафорами подаются сигналы:

1) днем — поднятым вверх крылом под углом 135 град. к мачте, а ночью — одним зеленым огнем — путь свободен (рис. 204).

Так сигнализируют входные семафоры при приеме поезда на главный железнодорожный путь с готовностью остановиться на железнодорожной станции, а также выходные и проходные семафоры и семафоры прикрытия;

Рис. 204

2) днем — горизонтальным положением крыла семафора, а ночью — красным огнем — стой! Запрещается проезжать сигнал (рис. 205).

Рис. 205

114. Двухкрылыми семафорами подаются сигналы:

1) входными — двумя поднятыми крыльями под углом 135 град. к мачте днем и зеленым и желтым огнями ночью — разрешается поезду следовать на железнодорожную станцию на боковой железнодорожный путь с готовностью остановиться на железнодорожной станции (рис. 206);

2) выходными — двумя поднятыми крыльями под углом 135 град. к мачте днем и зеленым и желтым огнями ночью — разрешается поезду отправиться на ответвление (рис. 206).

Рис. 206

115. Для контроля со стороны железнодорожной станции положения крыльев входного семафора ночью служат контрольные огни. При закрытом положении семафора на нем со стороны железнодорожной станции должны быть контрольные прозрачно-белые огни по числу крыльев, а при открытом — зеленые огни соответственно числу открытых крыльев. Выходные и проходные семафоры, как правило, контрольных огней не имеют. Если пункт управления семафором расположен за ним по направлению движения, на семафоре должен быть контрольный прозрачно-белый огонь закрытого положения. Открытое положение этих семафоров контрольного огня не имеет.

116. Показания входных и проходных семафоров и семафоров прикрытия должны быть днем и ночью отчетливо различимы из кабины управления приближающегося поезда на расстоянии не менее тормозного пути, определенного для данного места при полном служебном торможении и максимально реализуемой скорости, но не менее 1000 м.

Сигналы выходных семафоров должны быть отчетливо различимы: с главных железнодорожных путей на расстоянии не менее 400 м, с боковых — не менее 200 м.

117. Не включенные в действие семафоры должны быть приведены в закрытое положение и закрещены двумя планками (рис. 207).
Сигнальные огни недействующих семафоров не зажигаются.

Оповестительные щиты, стоящие перед не включенными в действие семафорами, также должны быть закрещены двумя планками или сняты.

Рис. 207

118. Перед входными и проходными семафорами устанавливаются оповестительные щиты, окрашенные в белый цвет с черными полосами и отражателями на них.

Установка таких щитов производится по схеме, указанной на рис. 208.

Рис. 208

119. При обрыве семафорной тяги крыло семафора должно автоматически приходить в запрещающее (горизонтальное) положение.

120. Порядок освещения сигнальных приборов на семафорах устанавливается владельцем инфраструктуры, владельцем железнодорожных путей необщего пользования.

Источник

Понравилась статья? Поделить с друзьями:
  • Инструкция по соблюдению правил личной гигиены для персонала столовой
  • Инструкция по смене пароля в домене
  • Инструкция по скачиванию игр через торрент
  • Инструкция по скачиванию и установке программы для новичков
  • Инструкция по сигнализации на железнодорожном транспорте 2012 pdf
