Quick Links

• Page 1
  User Manual Deco 01 V2…
• Page 2
  ℃ ℃ １…

• Page 3: Table Of Contents

  Contents I. Product Overview Overview II. Driver Installation Windows III. Driver Settings UI Windows IV. Driver Uninstall Windows V. FAQ ２…

• Page 4: Product Overview

  Thank you for purchasing the XP-Pen tablet. Our product user manual currently supports English, Russian, Japanese, German, Korean, Chinese, Italian, Spanish, and French. We apologize if your preferred language is not supported. { I. Product Overview} Overview Image 1-1. Overview 1.

• Page 5: Driver Installation

  Mac OS X 10.10 or above Notes： (1). Uninstall any existing tablet software before attempting to install the Deco 01 V2’s driver. Other tablet drivers may conflict with the Deco 01 V2’s driver or prevent installation entirely. (2). You can download the latest driver version from the XP-Pen website (www.xp-pen.com) and be sure to extract the “.zip”…

• Page 6: Driver Settings Ui

  {III. Driver Settings UI} Windows The Deco 01 V2’s driver settings can be opened in two ways: Double-click the driver’s icon ( ) in system tray or your desktop. Driver UI Image 3-1: UI 1.1. Pen Function Settings You may customize the functions of your tablet pen’s barrel buttons here. Use the “Function Key”…

• Page 7
  Image 3-2: Pen Functions Setting Note: Pen/Eraser Toggle With the stylus in range working area, press the assigned barrel button to toggle between pen and eraser modes in compatible drawing software. The current mode will briefly be displayed on your monitor. 1.2.
• Page 8
  The dimensions of your tablet’s on-screen work area can be changed here. Please click the top-left and bottom-right to customize. 0、90、180 & 270 angles: The Deco 01 V2 are set up for 0, 90, 180 and 270 angles and when you set it, you must also rotate your Deco 01 V2. Left hand is 180 angles.
• Page 9
  Image 3-5: Current Screen 1.5. Import & Export Profiles You can use the Import & Export Profile function to save/load your barrel buttons and shortcut key settings. Note: When you finish setting up your barrel buttons and shortcut keys, click the OK button to save and exit the tablet settings menu.
• Page 10
  Image 3-6: Export Profile Image 3-7: Import Profile ９…
• Page 11
  1.7. Express Keys Setting Notes: (a). The Deco 01 V2’s shortcut keys are designed to work with US English keyboards. Keys may not function correctly with the other keyboard languages. (b). By default, the Deco 01 V2 express keys are mapped to standard Photoshop keyboard shortcuts. Keys can be customized to function efficiently in other software.
• Page 12
  In this tab, you may edit the functions of the Deco 01 V2 shortcut keys. Use the “Definition” option to ’s program custom keystrokes. Image 3-11: Function Key You can set each shortcut key for different software. a. Click the “+” button to go to Select Program tab.
• Page 13
  b. You can choose Default or use Browse to select your choice of software. Image 3-13: Select Program c. Return to the shortcut key settings tab, click the tablet icon, and then customize the shortcut keys. When you are finished, click “OK” and exit the tablet settings menu. Control: You can adjust “Tablet Light”…

• Page 14: Mac

  You can click the Default button to restore default settings. 1.9. XP-Pen Logo Click our logo to visit our website. To open the Deco 01 V2’s driver settings, open Finder > Applications > PenTabletSetting. Driver UI Image 3-15: Tablet Setting 1.

• Page 15
  Image 3-18: Configuration Setting 1.3. Work Area Orientation: 0, 90, 180 & 270: The Deco 01 V2 can also be configured for 0, 90, 180 & 270 angles. Be sure to rotate the actual physical tablet as well. １４…
• Page 16
  Image 3-19: Work Area Orientation 1.4.Output: You can adjust pen pressure to “Output” or “Press” sensitivity on here. It shows the current pressure level being exerted on your tablet and can be used to test pen pressure. Image 3-20: Output 1.5.
• Page 17
  1.6. Import & Export Profiles You can use the Import & Export Profile function to save/load your barrel buttons and shortcut keys setting. Image 3-22: Export configuration file Image 3-23: Import configuration file 1.7 Mojave Setup Navigation If your system Mojave, please click this button to setup your tablet and reboot. １６…
• Page 18
  Image 3-24: Mojave Setup Navigation 2.Monitor The “Monitor” tab allows you to configure Deco 01 V2 for use with single or dual monitors. The tablet can also be configured to use only a portion of your display. Image 3-25: Monitor 3.
• Page 19
  4. Express Keys Notes: (a). The Deco 01 V2’s shortcut keys are designed to work with US English keyboards. Keys may not function correctly with the other keyboard languages. (b). By default, the Deco 01 V2’s express keys are mapped to standard Photoshop keyboard shortcuts. Keys can be customized to function efficiently in other software.
• Page 20
  You may choose your preferred functions for the Deco 01 V2’s shortcut keys. Use the “Reset Customer Defined” option to program custom keystrokes. Image 3-28: Action Setting You can set each shortcut key for different software. a. Click the “+” button to go to Select Program tab.
• Page 21
  b. Your choice of software. Image 3-30: Select Program c. Return to the shortcut key settings tab, click the tablet icon then customize the shortcut keys. When you are finished, click the OK button and exit the tablet settings menu. Image 3-31: Hot Key ２０…
• Page 22
  Image 3-32: Action Setting 5. About This tab displays the current version of your driver software. Image 3-33: About ２１…

• Page 23: Driver Uninstall

  Open [Finder]→ [Application]→ [Pen Tablet], then click “Uninstall Pen Tablet” and follow the on-screen instructions. Image 4-1: Mac uninstall Note： When attempting to reinstall the Deco 01 V2 driver, be sure to reboot your computer after the uninstall is complete. ２２…

• Page 24: Faq

  1. I can’t use the stylus to control the cursor. Uninstall the Deco 01 V2 driver. If its uninstaller will not run, run the driver’s installer again, then allow it to uninstall the driver. Reboot, then connect the tablet to your computer and test your stylus.

Содержание

I. Обзор продукта Обзор

II. Установка драйвера

Windows

Mac

III. Интерфейс настроек драйвера

Windows

Mac

IV. Удаление драйвера

Windows

Mac

V. FAQ

Благодарим Вас за покупку графического планшета XP-Pen. В настоящее время руководство пользователя нашего продукта поддерживает английский, русский, японский, немецкий, корейский, китайский, итальянский, испанский и французский языки. Мы приносим свои извинения, если предпочитаемый вами язык не поддерживается.

{ I. Обзор продукта}

Обзор

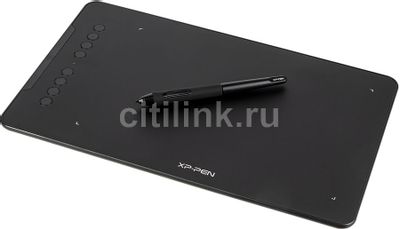

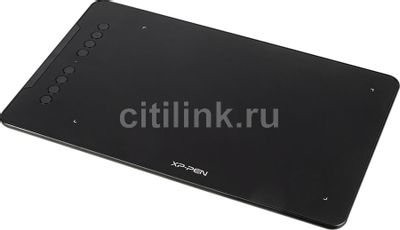

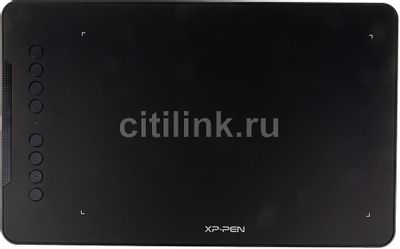

Рисунок 1.1. Обзор

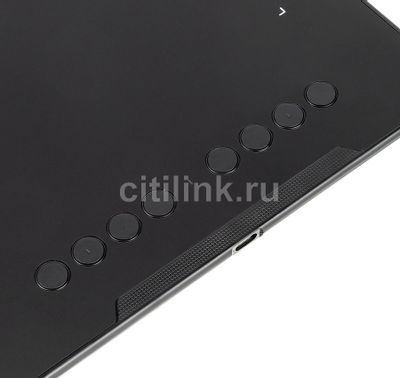

1.Экспресс-клавиши

2.Индикатор состояния:

а. Синий, мигающий: стилус находится в зоне действия, но не касается рабочей зоны. б. Синий, немигающий: стилус находится в рабочей области.

с. Нет света: стилус находится вне рабочей области.

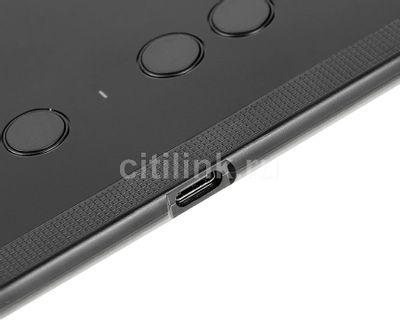

3.USB порт

4.Рабочая область

5.Границы рабочей области

{II. Установка драйвера}

Поддерживаемые операционные системы:

Windows 7, 8, 10 и выше

Mac OS X 10.10 и выше

ПРИМЕЧАНИЯ:

(1). Перед установкой драйвера Deco 01 V2 удалите все имеющееся драйверы графических планшетов. Другие драйверы графических планшетов могут не работать с драйвером Deco 01 V2 или полностью препятствовать установке.

(2). Вы можете загрузить последнюю версию драйвера с веб-сайта XP-Pen (www.xp-pen.ru). Распакуйте содержимое файла «.zip» перед запуском «.exe» или «.pkg».

Windows

(1). Подключите Deco 01 V2 к компьютеру с помощью прилагаемого кабеля USB.

(2). Загрузите последнюю версию драйвера Deco 01 V2 с сайта (www.xp-pen.ru), раздел «Поддержка»

(3). Распакуйте содержимое файла «.zip» перед запуском файла «.exe».

(4). После успешной установки иконка драйвера ( ) появится на панели задач и на рабочем столе. Если иконка отсутствует, удалите драйвер, перезагрузите компьютер и повторите шаг 2.

Mac

(1). Подключите Deco 01 V2 к компьютеру с помощью прилагаемого кабеля USB.

(2). Загрузите последнюю версию драйвера Deco 01 V2 с сайта (www.xp-pen.ru), раздел «Поддержка»

(3). Распакуйте содержимое файла «.zip» перед запуском «.pkg».

Рисунок 2.1. Драйвер для Mac

{III. Настройки драйвера}

Windows

Настройки драйвера Deco 01 V2 можно открыть двумя способами:

Дважды щелкните на иконку драйвера ( ) на панели задач или на рабочем столе.

Пользовательский интерфейс драйвера

Рисунок 3.1. Пользовательский интерфейс

1.1.Настройки функций пера

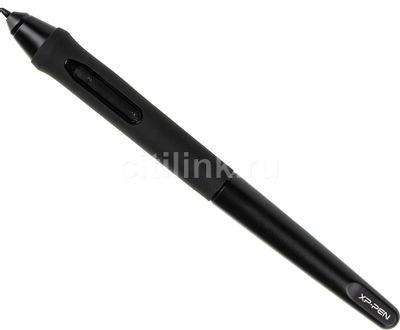

Здесь Вы можете настроить кнопки пера. Используйте опцию «Функциональная клавиша»/ Function Key для программирования пользовательских нажатий клавиш.

Рисунок 3.2. Настройки кнопок пера

Примечания:

Режим переключения Перо/Ластик Находясь в рабочей области стилуса, нажмите заданную кнопку на пере, чтобы переключаться между

режимами пера и ластика в совместимых графических редакторах. Текущий режим будет кратко отображаться на вашем мониторе.

1.2.Чувствительность нажатия и давление пера

Здесь вы можете настроить давление пера в сторону «Реакции» или «Нажать».

Данные показатели давления пера показывает текущий уровень давления пера на планшете и могут использоваться для проверки давления пера.

Рисунок 3.3. Режим настройки давления пера

1.3.Режим мыши

Абсолютный режим (Перо): стандартный режим планшета; каждая точка рабочей области планшета соответствует абсолютной точке на дисплее компьютера.

Относительный режим (Мышь): режим мыши; рабочая область планшета не соответствует абсолютным точкам на дисплее компьютера, а перо работает как стандартная мышь.

Рисунок 3.4. Режим Мыши

1.4.Рабочий экран

Deco 01 V2 может быть настроен для использования с одним или двумя мониторами.

Если выбран только один монитор, ваш планшетный ввод будет ограничен этим конкретным монитором.

Пользовательское отображение экрана:

Здесь можно изменить размеры экранной рабочей области планшета. Пожалуйста, нажмите вверху слева и внизу справа, чтобы настроить.

Поворот планшета на 0, 90, 180 и 270 градусов

Deco 01 V2 можно настроить на поворот планшета на 0, 90, 180 и 270 градусов, При данных установках не забудьте перевернуть ваш планшет.

Настройка под правую руку: 180 градусов.

Вы можете настроить экранную рабочую область планшета на этой вкладке.

Задайте рабочую область:

Когда вы нажимаете кнопку «Задать рабочую область», вы можете использовать перо для настройки рабочей области Deco 01 V2. Пожалуйста, нажмите вверху слева и внизу справа, чтобы настроить.

Соотношение дисплея:

Вы можете установить рабочую область Deco 01 V2, чтобы настроить экранную рабочую область планшета в соответствии с разрешением вашего монитора.

Макс. активная зона:

Вы можете установить рабочую зону Deco 01 V2 на максимум.
