Серия источников бесперебойного питания Ippon Smart Power Pro II является обновлением линейки Smart Power Pro и предназначена для обеспечения бесперебойной работы персональных компьютеров и рабочих станций, периферийной компьютерной техники, а также телекоммуникационного оборудования.

В нее входят недорогие линейно-интерактивные ИБП с максимальной мощностью нагрузки 1200 В·А / 720 Вт, 1600 В·А / 960 Вт, 2200 В·А / 1200 Вт, причем каждая модель из этого ряда предлагается в двух вариантах: с выходными розетками либо C13, либо Schuko (в последнем случае в названии есть слово Euro).

Мы подробно рассмотрим младшую модель Ippon Smart Power Pro II Euro 1200, но приведем сведения и для более мощного устройства Smart Power Pro II 2200.

Описание

Для всей линейки заявлено:

  • выходное напряжение в виде модифицированной синусоиды,
  • наличие AVR (Auto Voltage Regulation),
  • автоматический перезапуск при восстановлении питания,
  • защита от всплесков, перегрузок и коротких замыканий,
  • монохромный ЖК-дисплей,
  • функция холодного старта,
  • защита ЛВС/телефонных линий
  • коммуникационный порт USB,
  • поддержка Smart Battery,
  • встроенное зарядное устройство для двух мобильных гаджетов.

Упомянуты все сколь-нибудь важные моменты, разве что про автоматический перезапуск при восстановлении питания вряд ли имеет смысл писать особо: это единственно нормальная и логичная реакция ИБП, поэтому отдельной строкой надо выделять как раз отсутствие такой функции (если, конечно, подобные «бесперебойники» сегодня предлагаются).

Количество выходных розеток разное: либо четыре CEE7/4 (Schuko), обеспеченные всеми видами защиты, либо шесть C13 (IEC 60320), из которых четыре подключены к инвертору/AVR для бесперебойного питания, а еще две оснащены только защитой от перегрузки и фильтрацией.

Параметры и комплектация

В таблице представлены заявленные характеристики рассматриваемых моделей, взятые из руководства пользователя и с сайта производителя.

  Smart Power Pro II Euro 1200 Smart Power Pro II 2200
Входное напряжение (номинальное) 220 В
Диапазон входного напряжения 162—290 В
Частота входного напряжения 45—65 Гц
Выходная мощность 1200 В·А / 720 Вт 2200 В·А / 1200 Вт
Коэффициент мощности 0,6 0,55
Выходное напряжение (номинальное) 220 В
Отклонение выходного напряжения при работе от сети: ±15% *)
при работе от батареи: ±10%
Частота выходного напряжения 50 или 60 Гц ±1 Гц
Автоматическая регулировка напряжения (AVR) если Uвх > 242 В, то Uвых = 0,85 × Uвх
если Uвх < 192 В, то Uвых = 1,18 × Uвх
Форма выходного сигнала при работе от батареи модифицированная синусоида
Время работы от батареи на нагрузку 30% — 13,7 минуты
50% — 7 минут
70% — 3,5 минуты
100% — 1 минута
30% — 12,8 минуты
50% — 5,5 минут
70% — 3,1 минуты
100% — 1 минута
Время переключения типовое 4—8 мс, макс. 10 мс
Функция запуска оборудования без подключения к электросети (холодный старт) есть
Тип, напряжение и емкость батареи свинцово-кислотная необслуживаемая
2 × 12 В, 7 А·ч
свинцово-кислотная необслуживаемая
2 × 12 В, 9 А·ч
Возможность подключения дополнительной батареи нет
Типовой ток заряда встроенной батареи 1,2 А 1,5 А
Типовое время заряда встроенной батареи 4 часа до 90%
КПД в линейном режиме >95%
в режиме AVR >88%
Звуковая сигнализация есть (отключается в программе Winpower)
Фильтрация импульсных помех есть
Перегрузочная способность в линейном режиме >110% выключится в течение 5 минут
>120% выключится немедленно
Перегрузочная способность в режиме работы от батареи >110% выключится через 5 с
>120% выключится немедленно
Выходные разъемы 4 × Schuko CEE 7 6 × C13 (IEC 60320)
Дополнительные разъемы RJ-45
Интерфейс USB USB, RS232
Защита линий передачи данных да
Зарядное устройство USB для мобильных устройств 2 × USB-A, 5 В 1,8 А
Размеры (Ш×В×Д) 139×195×364 мм
Вес нетто/брутто 9,9 / 10,9 кг 10,8 / 12,4 кг
Шум < 40 дБ < 45 дБ
Условия работы влажность 0—95% (без конденсации)
температура от 0 до +40 °C
Стандартная гарантия 2 года (не более 30 мес. с даты изготовления)
Описание на сайте производителя ippon.ru ippon.ru

*) Напомним: действующий ГОСТ допускает отклонения в пределах ±10%.

Перечень характеристик вполне исчерпывающий. Единственное, что придется уточнять, это максимальный ток встроенного пятивольтового ЗУ — действительно ли можно получить 1,8 ампера, а если да, то от каждого из двух портов или от обоих в сумме. Ток заряда встроенной батареи не указан на официальном сайте, но есть в инструкции.

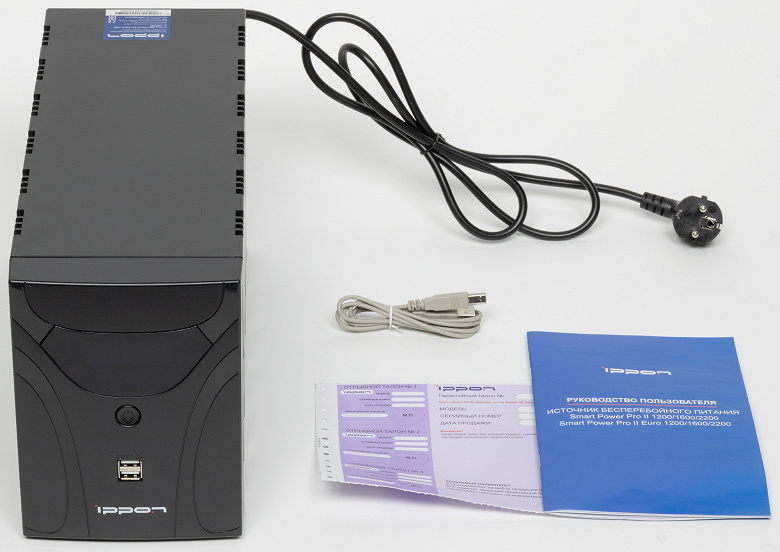

ИБП поставляются в красочно оформленных коробках. Комплектация немного отличается: у всех моделей имеются USB-кабель для подключения к компьютеру, инструкция на русском языке и гарантийный талон; у источников с выходами C13 есть еще два кабеля C13/C14 для подключения нагрузок и входной C14/Schuko; в варианте с «евророзетками» входной кабель несъемный, а нагрузки надо подключать их собственными кабелями.

ПО для мониторинга и управления предлагается скачивать с официального сайта самостоятельно.

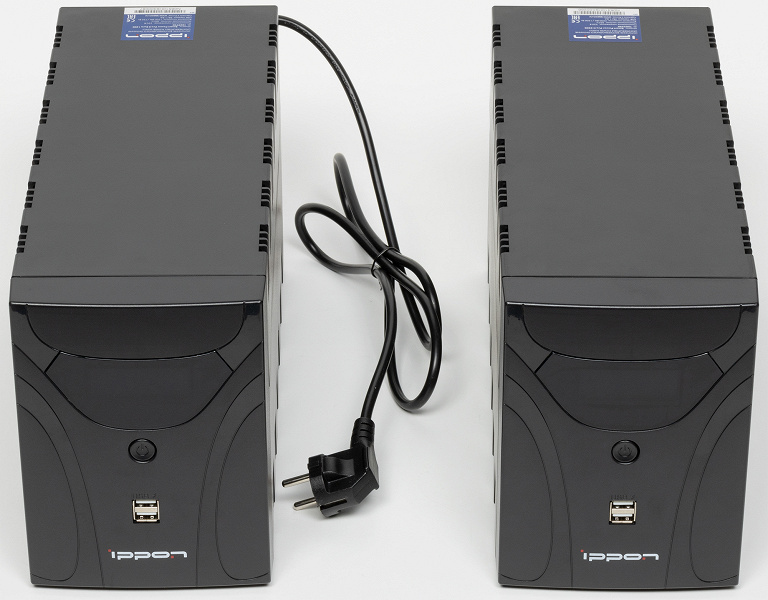

Внешний вид и органы управления

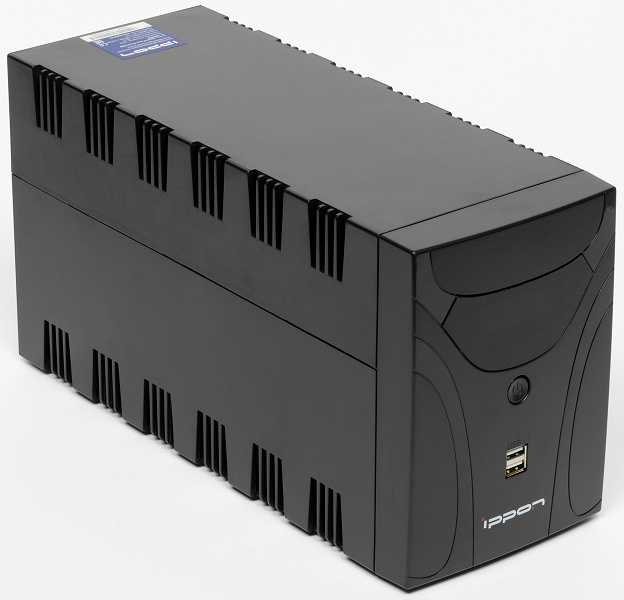

Корпус целиком выполнен из пластика матового черного цвета — отсутствие металлических внешних деталей и шасси стало уже стандартом для относительно небольших ИБП, включая более дорогие.

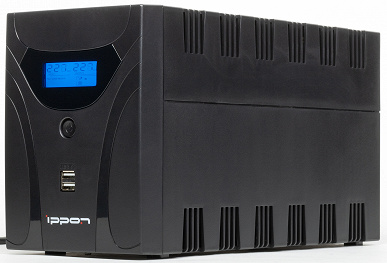

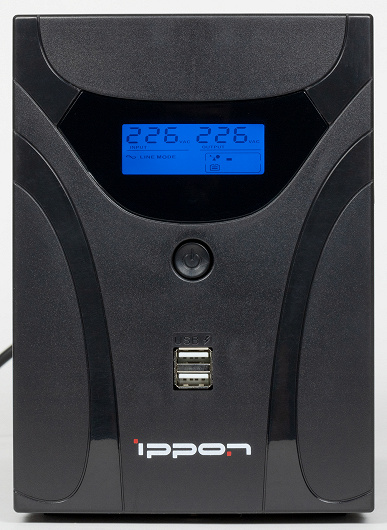

На лицевой панели находятся кнопка Power, ЖК-дисплей, а также два выхода USB-А (female) встроенного 5-вольтового зарядного устройства.

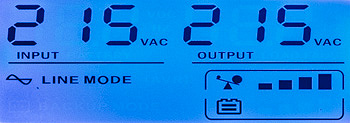

Дисплей монохромный, с постоянной синей подсветкой, очень яркой. Диагональ по нашему замеру 5,4 см. На нем отображаются:

  • цифрами — входное и выходное напряжения;

  • символами с поясняющими надписями — режим работы: прямая трансляция, AVR, автономный режим;

  • диаграммами с 4 сегментами каждая — уровни нагрузки и заряда батареи;

  • при разного рода неполадках — код ошибки, расшифровка есть в инструкции.

Показания для напряжений читаются нормально, но углы обзора маловаты: так, при взгляде сидящего человека с расстояния вытянутой руки на расположенный на столе ИБП верхние сегменты цифр получаются закрытыми кромкой рамки экрана. Диаграммы при этом видны нормально, а вот надписи и прочие символы мелковаты для обладателей не самого «орлиного» зрения. Но это скорее придирки, у аналогов со схожей ценой (а порой и у более дорогих) экраны примерно такие же, если они вообще есть.

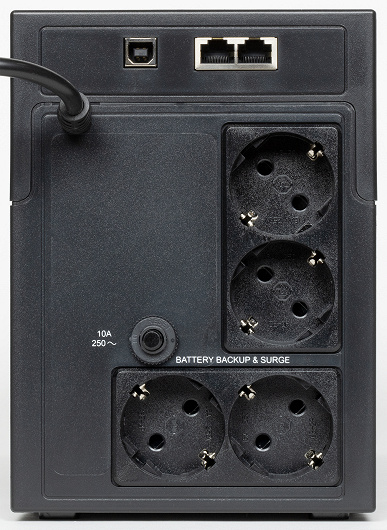

На задней стенке расположены выходные розетки, два разъема RJ-45 для подключения коммуникационных линий с целью их защиты от импульсных помех, порт USB-B для взаимодействия с компьютером и шток автоматического предохранителя. У моделей с выходами С13 еще есть коммуникационный порт RS232 и гнездо С14 для подключения соответствующим кабелем к внешней питающей сети. А у ИБП с «евророзетками» кабель для подключения к сети переменного тока (3×1,0 мм², длина 1,4 м) выходит из отверстия, снабженного защитой от перетирания.

В задней части верхней поверхности имеется наклейка с информацией, включая серийный номер.

Вентиляционные прорези имеются на боковых плоскостях, а охлаждение у моделей линейки разное: у младшей, на 1200 В·А, оно пассивное, а у более мощных есть вытяжной вентилятор, выведенный на заднюю стенку.

Ножки — четыре небольших выступа на днище (подобное скорее является правилом, чем исключением). Доступной снаружи крышки батарейного отсека не предусмотрено.

Внутреннее устройство

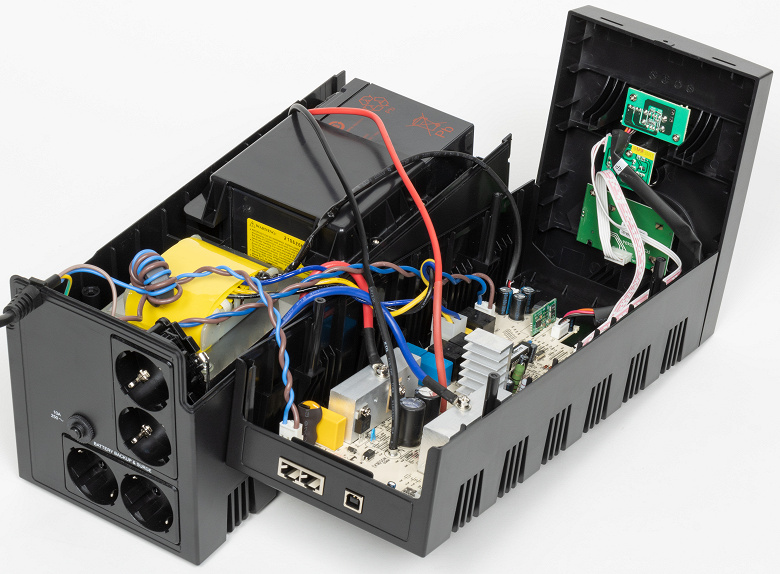

Чтобы вскрыть корпус, нужно перевернуть его «вверх ногами» и удалить один саморез в передней части и четыре побольше в колодцах на днище. Затем надо вернуть ИБП в нормальное положение и снять верхнюю крышку вместе с лицевой панелью.

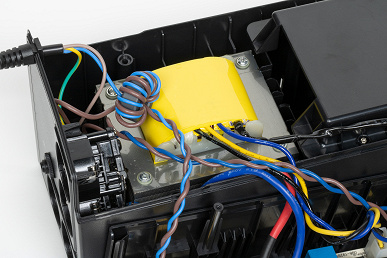

В нижней части остаются: задняя стенка с разъемами, трансформатор системы AVR с сердечником на Ш-образных пластинах, спереди — батарея.

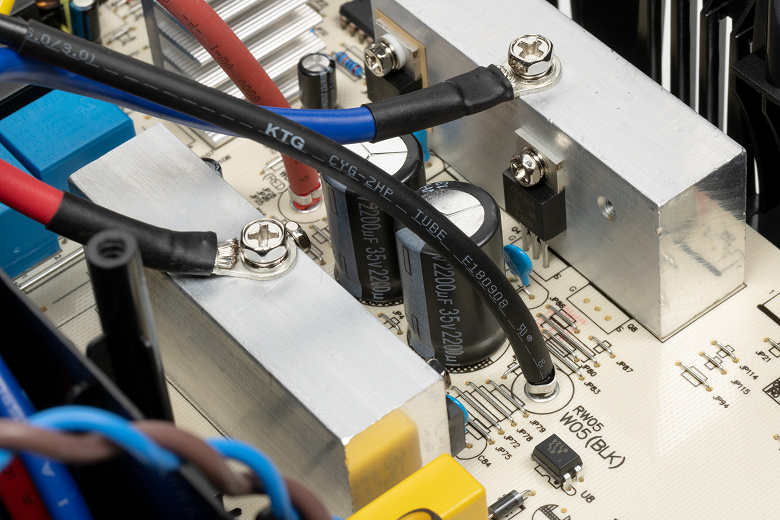

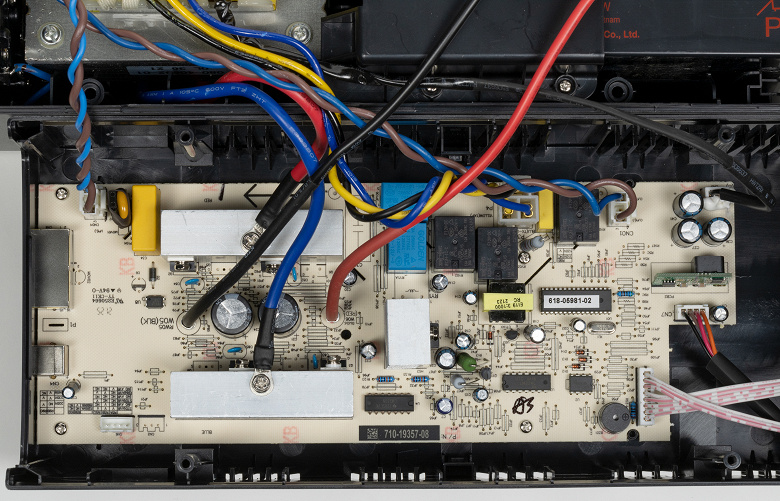

В верхней части находится плата с электронными компонентами, еще одна маленькая платка изнутри прикреплена к фронтальной панели, на ней распаяны ЖК-дисплей и его контроллер, кнопка Power и двойной разъем пятивольтового ЗУ.

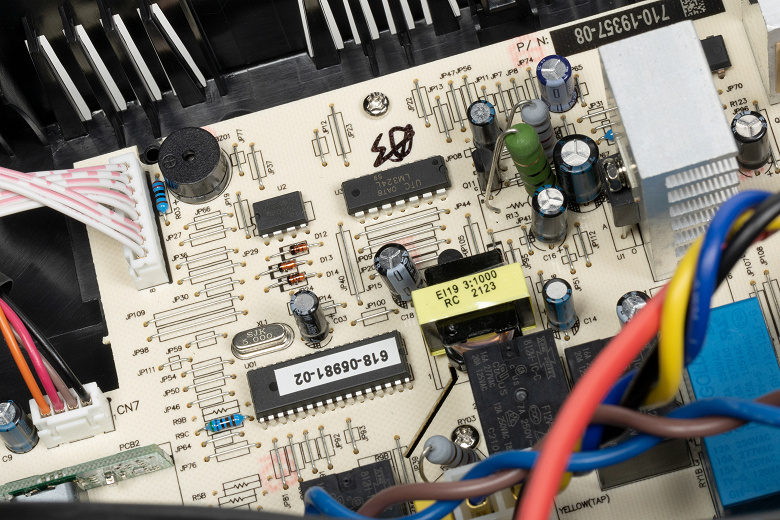

У Ippon Smart Power Pro II Euro 1200 инвертор выполнен на четырех МОП-транзисторах CS3205, попарно закрепленных на двух алюминиевых радиаторах в виде небольших брусков без оребрения, которые расположены над трансформатором, то есть все нагревающиеся элементы сосредоточены в задней половине источника.

Коммутация осуществляется тремя реле Song Chuan 812H-1C-C и двумя Golden GH-1A-12LF-G, защита от импульсных помех содержит варистор и конденсатор.

На входе источников с розетками Schuko установлен многоразовый автоматический предохранитель с номиналом 10/15 А соответственно у ИБП на 1200/2200 В·А, у моделей с C13 такого предохранителя нет — вероятно, соответствующая защита реализована иными средствами.

Батарея

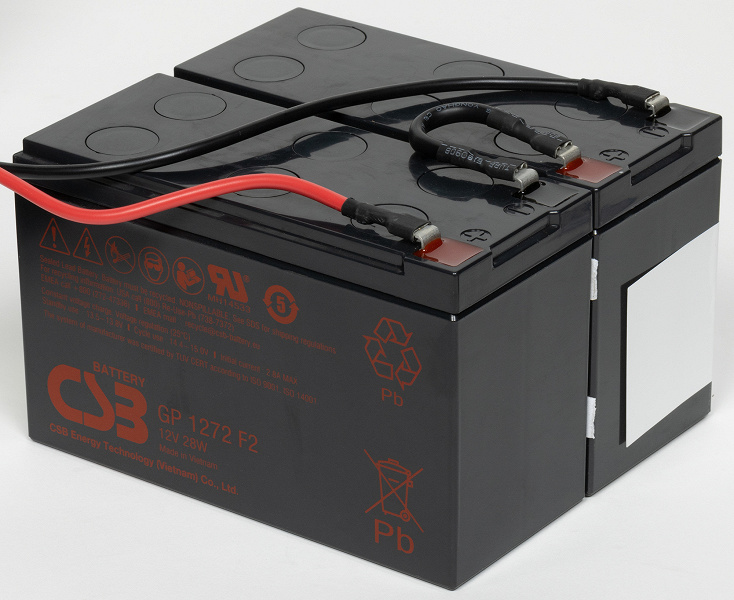

В нашем экземпляре Ippon Smart Power Pro II Euro 1200 были установлены две свинцово-кислотные аккумуляторные батареи CSB GP 1272 F2 с заявленными напряжением 12 В и емкостью 7 А·ч, соединенные последовательно. Они становятся доступными после снятия верхней крышки корпуса и крепятся пластиковой П-образной скобой с четырьмя саморезами.

Обозначенное значение 7 А·ч действительно для 20-часового разряда, то есть для токов порядка 0,35 А, что соответствует всего нескольким ваттам отдаваемой в нагрузку мощности. А для нагрузок, близких к максимальной заявленной для ИБП, токи исчисляются десятками ампер (с нагрузкой 720 Вт мы зафиксировали значение около 50 А), поэтому емкость будет существенно меньше.

Обычно для защиты цепи заряда-разряда используют плавкие предохранители, но в данном случае они отсутствуют. Плохо это или не очень, подсказать могут лишь сотрудники сервисных центров, обладающие статистикой полезности таких предохранителей.

Батарея начинает заряжаться, как только кабель питания ИБП подключается к розетке, в том числе когда источник не включен кнопкой.

В общем случае оптимальным для заряда считается ток порядка 0,1С, где С — обозначенная емкость аккумулятора в ампер-часах, то есть в данном случае 0,7 А, а допустимым — до 0,3С или 2,1 А. В спецификации обозначен зарядный ток 1,2 А (типичный), но мы сделали и свои замеры.

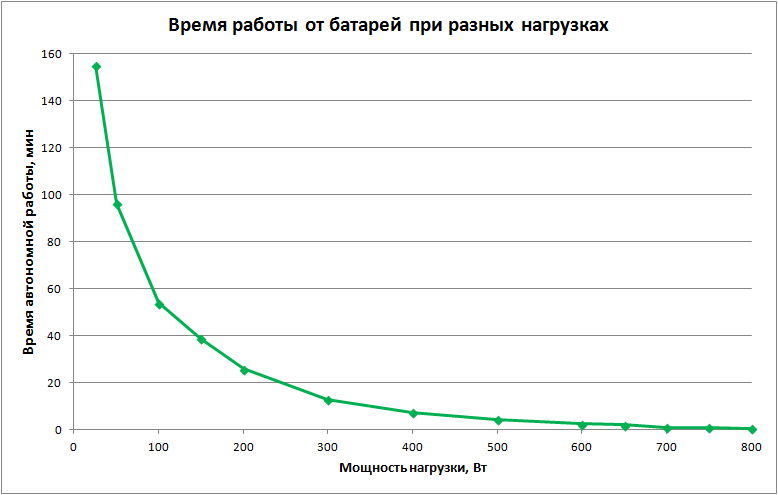

Чтобы наглядно показать влияние потребляемого от батареи тока на глубину разряда и соответственно на время последующего восстановления энергии, мы сделали два цикла замеров для заряда после отключения при автономной работе с нагрузками 700 Вт и 50 Вт и последующего восстановления напряжения на входе ИБП. Результаты замеров зарядного тока, сделанные внешним прибором, приведены в таблице.

  Начальный ток 15 мин. 30 мин. 1 час 1,5 часа 2 часа 3 часа 4 часа 5 часов 6 часов 7 часов 8 часов
После 700 Вт 1,05 А 0,9 А 0,7 А 0,3 А 0,12 А 0,06 А 0,05 А и менее
После 50 Вт 1,2 А 1,1 А 1,05 А 1,0 А 0,98 А 0,92 А 0,82 А 0,35 А 0,25 А 0,12 А 0,07 A менее 0,05 А

Судя по току, вполне можно считать, что в первом случае для заряда, практически полного, потребовалось не более 2-2,5 часов, во втором около 7-7,5 часов. При разряде на меньшие нагрузки время еще увеличится, но для средних и больших нагрузок заявленные в спецификации «4 часа до 90%» вполне соответствуют действительности.

Программное обеспечение Winpower

Во время тестирования на сайте производителя предлагалась версия 5.7.0.3, скачивать ее нужно самостоятельно: в комплекте диска с ПО нет. Кроме того, потребуется ключ активации, он приведен на соответствующей странице официального сайта: 511C1-01220-0100-478DF2A. Зачем вообще потребовался такой запрос при установке — сказать трудно.

После установки программа включается в автозагрузку и отслеживает состояние ИБП, иконка для нее появляется в области уведомлений (системном трее). В случае каких-либо событий появляются небольшие окна с соответствующими предупреждениями.

В настройках программы можно выбрать русский язык.

Подключать источник к USB-порту компьютера можно как до, так и после установки ПО.

Как часто бывает, возможности программы гораздо шире, чем представляется необходимым и достаточным для рассматриваемого ИБП, о чем свидетельствует левое поле ее окна (см. скриншоты ниже). По понятным причинам мы не будем исследовать то, что не имеет прямого отношения к Smart Power Pro II.

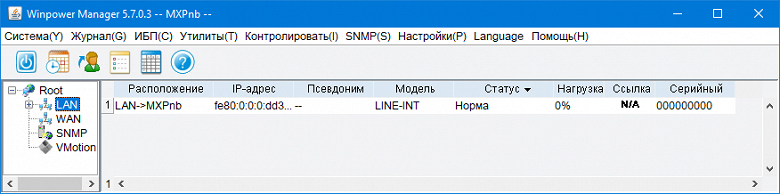

При этом наш источник сразу не отображается как задействованный программой, надо сначала войти в нее в качестве администратора (пароль по умолчанию Administrator, его можно изменять), после чего станет доступным автопоиск локального устройства; либо можно нажать «Запустить мастер», но тогда после обнаружения ИБП будут предложены дополнительные шаги настройки.

Несмотря на то, что для данной модели предусмотрено только локальное подключение, источник отнесен в графу «LAN».

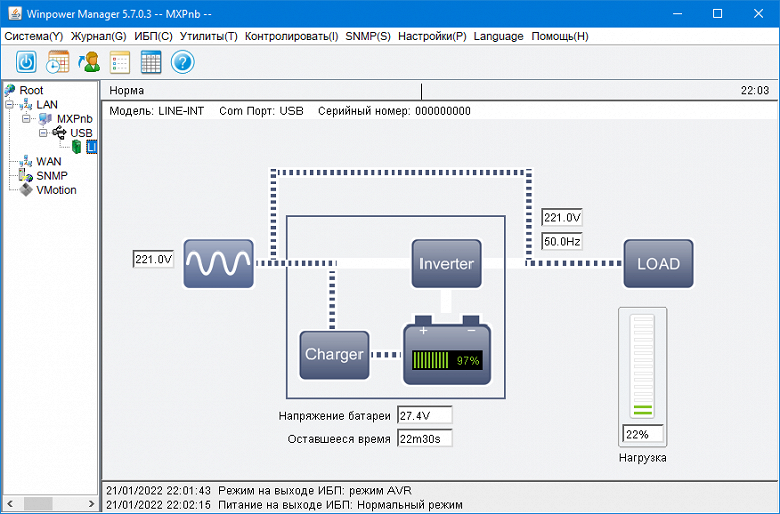

Клик по единственной строчке в правом поле открывает анимированную картинку с различными параметрами и схематичным изображением происходящего.

Как видите, из «недр» источника считывается довольно много информации: уровни заряда и нагрузки, напряжения на входе, выходе и батарее, частота. Имеется и оценка времени автономной работы при данных уровнях заряда и нагрузки — конечно, подобные цифры обычно бывают очень и очень приблизительными, но как ориентир и они могут быть полезны. В некоторых моделях (например, в уже известной нам Ippon Back Comfo Pro II) есть еще температура, но в данном случае такой замер отсутствует.

На схеме не учитывается срабатывание системы AVR, оно отображается лишь в виде надписи над схемой и текстового сообщения в нижней части окна. Переход на батарею приводит к соответствующей смене «потоков энергии» на картинке, и даже если выключить ИБП кнопкой, оставив его подключенным к розетке, изображение тоже поменяется должным образом.

Теперь о том, насколько точно отображаются параметры. Естественно, значения определяются не программой, а поступают из ИБП.

Итак: нагрузка в изображенный на первом скриншоте момент не была подключена, отображалось 0%. Нагрузка 50 Вт оценивалась как 2%, хотя с учетом максимальной мощности в 720 Вт должно было быть 7%; для 200 Вт показания были 21%, что соответствует 150 ваттам (или должно отображаться 28%); нагрузка 650 Вт отобразилась как 88% — а это уже почти точно: должно быть 90% от 720 Вт. То есть для малых и средних нагрузок показания заниженные, а для больших вполне нормальные.

Напряжение: при 220 В ±1% по внешнему вольтметру показания в программе менялись между «219,0V» и «221,0V» (после запятой всегда отображается ноль), что представляется более чем приемлемым для практического использования.

А вот процентам заряда батареи особо доверять не следует. Например, при восстановлении энергии после разряда на нагрузку 700 Вт ток заряда уже упал ниже 0,1 А, а эти показания только-только превысили 30%. Показаний в 100% пришлось ждать более 10 часов, при этом ток давно был на уровне погрешности нашего измерителя. То же можно сказать и в отношении графического отображения уровня заряда на ЖК-дисплее самого ИБП.

Переходим к возможным настройкам. Делать это следует лишь после входа в качестве администратора, иначе сохранить заданные параметры не получится, даже в заголовке окна программы будет написано «Только для чтения».

В меню программы перечень настроек довольно длинный, но не все одинаково полезны на практике.

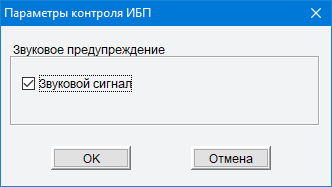

В параметрах управления ИБП единственная строчка — отключение звуковых сигналов при работе от батареи. Они действительно отключаются, но лишь до тех пор, пока работает программа: если выключить компьютер, на котором она запущена, то сигналы возобновятся.

Дальше по порядку: можно переименовать источник («Установка модели ИБП»), но вряд ли это следует называть параметром управления. «Действия над событиями» подразумевают разного рода оповещения и необходимые для них установки:

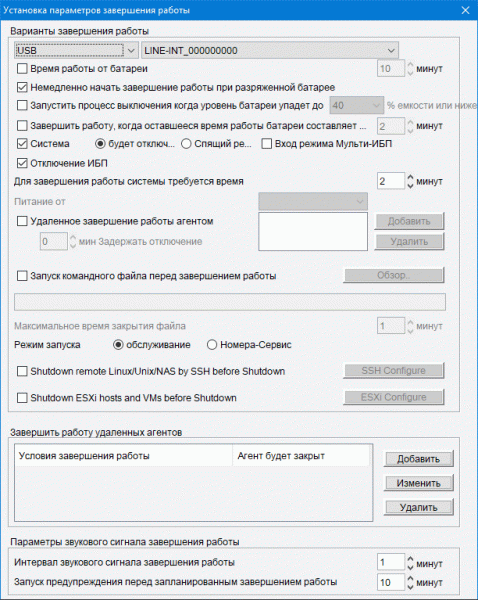

Пожалуй, наиболее полезным будет пункт «Параметры завершения работы»:

Реагирование на сигналы из локальной сети рассматривать не будем, вряд ли такая функция актуальна для ИБП подобного класса.

Следующие пункты меню посвящены тестированию батареи, а также заданию расписания включения источника — наверно, это порой может быть полезно, но вряд ли регулярно и каждому владельцу ИБП.

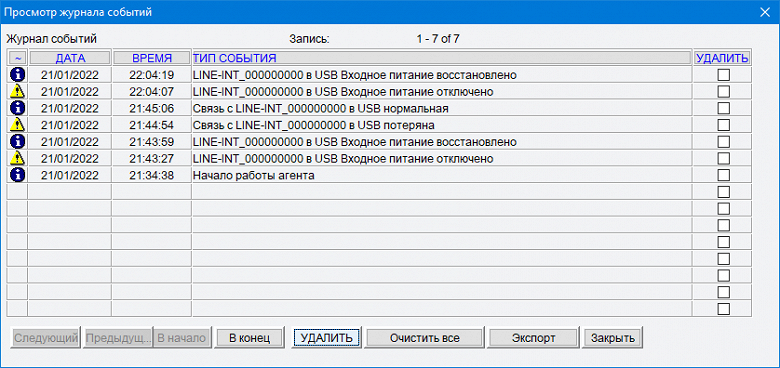

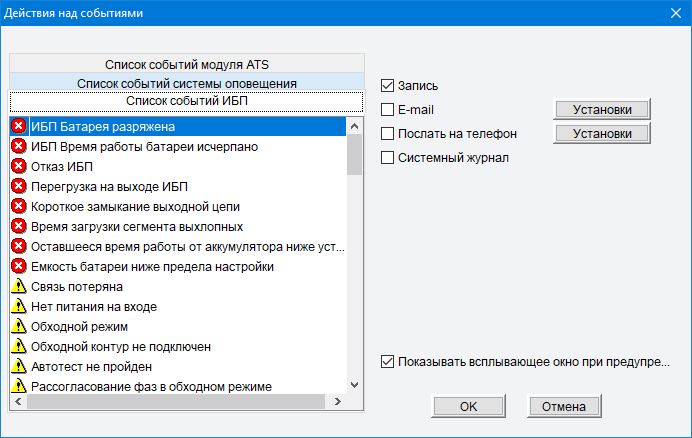

Ведется журнал событий, который можно просматривать и чистить от лишнего, для содержимого предусмотрен экспорт в файл формата CSV.

Кроме того, можно воспользоваться веб-интерфейсом, для чего нужно в настройках Winpower запустить веб-сервер — собственно, это сделано по умолчанию. И тогда, обратившись через порт 8888 к IP-адресу компьютера, к которому подключен ИБП (но надо либо отключить брандмауэр, либо открыть этот порт), получим ту же информацию, что и в Winpower, хоть и в менее наглядном текстовом виде. Для управления источником потребуется ввести пароль администратора, но доступные настройки здесь и вовсе сводятся к запуску самотестирования.

Тестирование

Встроенное зарядное устройство для мобильных гаджетов

Напряжение на его выходах присутствует и при выключенном кнопкой ИБП — достаточно, чтобы он был подключен к внешней сети.

На холостом ходу Uвых составляет 5 вольт, причем остается на этом уровне при токах вплоть до заявленного максимума 1,8 А и даже чуть больше. Но уже при 1,82-1,84 А напряжение скачком снижается до 3,5 В — очевидно, срабатывает защита; при уменьшении нагрузки автоматически (и довольно быстро) восстанавливается номинальное значение 5 В.

Практически такая же картина наблюдается и когда нагрузки подключаются к обоим выходам (конечно, речь про сумму токов), и очень похоже, что линии питания двух портов соединены параллельно.

Из каких-либо режимов и технологий быстрой зарядки поддерживается только Apple 2.1A.

Таким образом, заряжать различные мобильные устройства по одному можно вполне — в обычном режиме токи в полтора ампера и более даже на начальном этапе скорее являются исключением, а не правилом. Но вряд ли следует подключать два устройства сразу (если, конечно, вторым не будет что-то с совсем малым потреблением, вроде Bluetooth-гарнитуры), и уж точно нельзя рассчитывать на быстрый заряд.

Уточнения к спецификации

Сначала уточним несколько достаточно важных моментов, часть из которых обозначена в спецификации, но проверить все же надо.

Поддержка стандарта Smart Battery заявлена и обнаружена нами при проверке: при подключении источника к USB-порту компьютера появляется новое устройство «Батарея ИБП HID».

Работа от батарей при малых нагрузках: много нареканий в некоторых моделях ИБП вызывает «режим экономии заряда» (Green Mode, Green Power), не позволяющий использовать их для работы с устройствами, потребляющими небольшую мощность (компьютер в режиме энергосбережения, сетевой роутер): источник считает, что если нагрузки нет (или почти нет), то лучше выключиться, чтобы сэкономить электроэнергию и/или заряд батареи.

В данном случае ограничений по минимальной нагрузке нет. Мы проверили это утверждение, опробовав автономную работу вообще без нагрузки: в течение получаса источник не отключился.

Холодный старт: действительно — работает, подать напряжение на выходы в отсутствие питания на входе ИБП вполне можно и с подключенными нагрузками, и без них.

При этом пятивольтовое ЗУ тоже можно использовать.

Совместимость с нагрузками, БП которых оснащен APFC: для проверки мы ограничиваемся подключением компьютера среднего класса, имеющего блок питания be quiet! Straight Power 10 с заявленной мощностью 500 Вт и с APFC. При работе в офисных приложениях он потребляет 150-230 В·А (вместе с монитором), никаких проблем не наблюдалось.

Проводить тесты с разными блоками питания и в диапазоне потребляемых мощностей нет смысла: все равно это будут лишь частные случаи, не дающие однозначного ответа на животрепещущий вопрос «А будет ли нормально работать именно с моим компьютером?».

Собственное потребление: при полностью заряженном (не менее 12 часов) аккумуляторе включенный без нагрузок источник потребляет 20-21 Вт (или 33-34 В·А, PF = 0,63), при выключении кнопкой получается примерно на один ватт меньше.

В начале процесса зарядки встроенной батареи, разряженной до автоотключения ИБП при нагрузке 25 Вт, его собственное потребление ожидаемо выше: 68-69 Вт (74 В·А, PF = 0,93), но довольно быстро снижается — через полчаса до 63 Вт (66 В·А, PF = 0,93), через час до 58 Вт (61 В·А, PF = 0,94). Затем снижение идет медленнее: через четыре часа потребление 51-52 Вт, но примерно через 5 часов следует быстрый спад, и через 5,5 часов ИБП потребляет уже 27-28 Вт (40 В·А, PF = 0,68). Потом вновь медленное уменьшение, и лишь через 12 часов потребление становится близким к приведенному в предыдущем абзаце значению, то есть заряд можно считать полностью законченным.

Наибольший нагрев корпуса (он наблюдался в средней части верхней крышки) при этом был в середине описанного процесса и составил 20-21 °C относительно температуры в помещении.

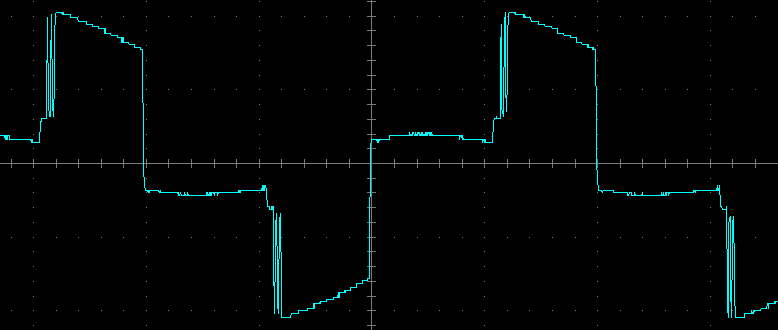

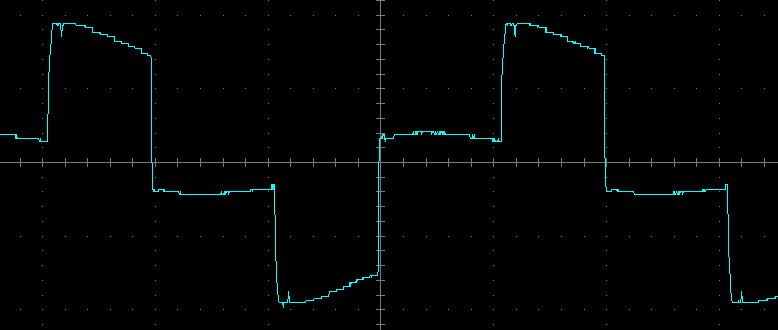

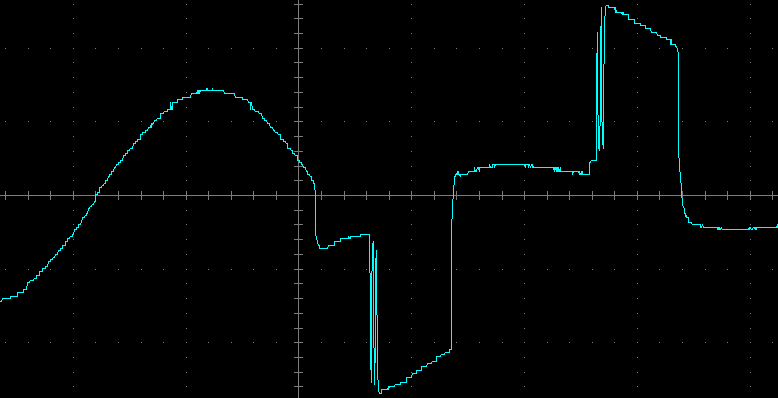

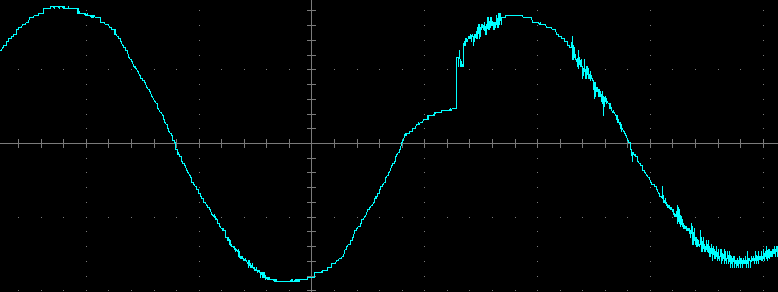

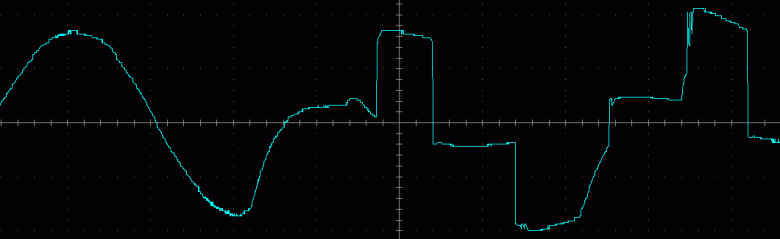

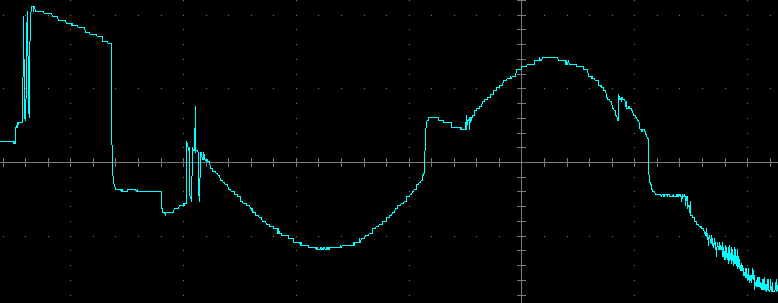

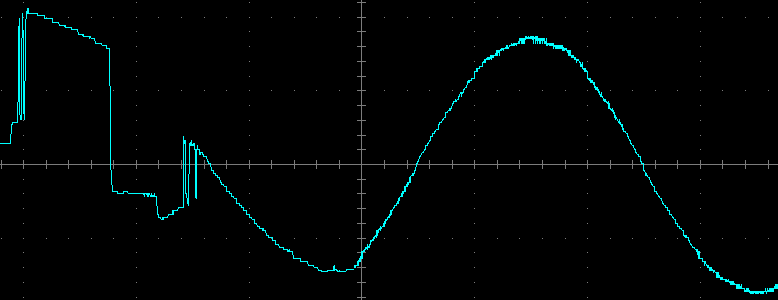

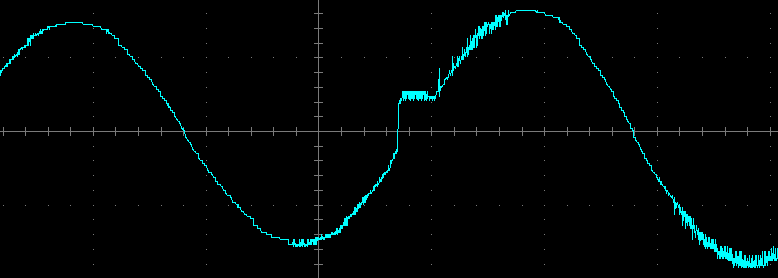

Форма выходного напряжения

Выходное напряжение при работе от батареи — вполне обычная для подобных ИБП «модифицированная синусоида», ничего общего с синусоидой не имеющая, но вполне пригодная для работы c нагрузками, оснащенными импульсными блоками питания.

Вот ее внешний вид на нагрузках 100 Вт и 200 В·А (PF = 0,7), цена деления по горизонтали 5 мс:

Нагрузка 100 Вт
Нагрузка 200 В·А (PF = 0,7)

Температурный режим, шум

В любом режиме включенный ИБП нагревается довольно заметно. Главной и постоянной его «печкой» является трансформатор системы AVR, сердечник которого всегда имеет температуру на 30-36 °C выше, чем у окружающей среды, причем не только при работе повышающей или понижающей ступени, но также при прямой трансляции и даже во время заряда батареи при выключенном кнопкой источнике.

Свой вклад вносят и радиаторы полевых транзисторов инвертора, но уже в зависимости от режима: их нагрев может составлять от 5-6 до 19-20 градусов.

Такие замеры делались нами при открытом корпусе, когда и отвод тепла лучше, и нет взаимного подогрева, а в реальных условиях эти компоненты, расположенные на одной вертикали, греются сильнее.

Максимальный нагрев внешних поверхностей корпуса в собранном виде при заряде батареи и без нагрузок зафиксирован на уровне 19-20 °C относительно температуры в помещении, причем как раз в области верхней крышки, расположенной над трансформатором и радиаторами, а если при этом источник работает на ту или иную нагрузку, да еще со срабатыванием системы AVR, то может быть еще на 5-6 градусов больше. И даже у выключенного (но подключенного к сети) источника с полностью заряженной батареей нагрев в этом месте составляет 15-16 °C.

Однако даже такие температуры нельзя назвать критическими, поэтому отсутствие вентилятора можно считать оправданным, тем более, что такое решение делает источник почти бесшумным, разве что гудит трансформатор, но довольно тихо — в помещении с фоновым уровнем шума менее 30 дБА наш измеритель с расстояния в один метр не улавливает такой звук, лишь с полуметра показания увеличиваются до 30-30,5 дБА.

То есть модель Ippon Smart Power Pro II Euro 1200 является тихой, но ее температурный режим оставляет желать лучшего.

При обсуждении одного недавнего обзора ИБП с пассивным охлаждением читатели поднимали вопрос влияния постоянного подогрева на долговечность батареи. Оставив за скобками справедливость сделанных ими в этом плане выводов, отметим: потенциальный покупатель всегда хочет, чтобы источник был: (А) бесшумным, что подразумевает пассивное охлаждение, (Б) компактным, (В) с щадящим температурным режимом. Причем все эти требования считаются обязательными одновременно, тогда как реализовать технически получается только два из них в любой комбинации — на практике встречаются А+Б (в моделях относительно небольшой мощности) или Б+В (в более мощных), а А+В (огромный, и потому с незначительным влиянием нагревающихся компонентов на остальные даже без работающих вентиляторов) — это скорее гипотетический вариант с очень редкими исключениями.

Поддерживая в принципе «хотелку» про А+Б+В, мы все же призываем быть ближе к жизненным реалиям и выбирать ИБП по наиболее важным в каждом конкретном случае критериям — например, «холодный», но с постоянным (или регулярным, в зависимости от режима) звуком вращающегося вентилятора, либо бесшумный, но более «горячий». Поскольку мы рассмотрели уже много моделей ИБП Ippon, можем сказать: выбрать можно на любой вкус.

Автономная работа

Перейдем к тестированию автономной работы Ippon Smart Power Pro II Euro 1200 с разными нагрузками. Вот результаты в виде графика:

Более точные значения приведены в таблице.

Нагрузка, Вт Время работы от батарей, ч:мм:сс
25 2:34:50
50 1:36:25
100 0:54:12
150 0:39:07
200 0:25:53
300 0:12:58
400 0:07:26
500 0:04:21
600 0:02:28
650 0:01:53
700 0:00:59
750 0:00:50
800 0:00:43

Замеры в пределах максимальной нагрузки более-менее согласуются с заявленными в спецификации.

Нижняя строчка — работа от батареи с превышением максимума на 11%-12%. ИБП при этом не только не отключился из-за перегрузки в течение 5 секунд, как заявлено, но отработал автономно заметное время. Понятно, что этих сорока секунд может не хватить даже на завершение работы ОС компьютера, но если предполагается регулярная работа с нагрузками, превышающими заявленный для данной модели предел, то следует выбирать ИБП помощнее.

А защита все же работает: при 850 ваттах (то есть превышение на 17%-19%) даже в режиме трансляции ИБП сначала начинает подавать сигналы о перегрузке, а затем отключается — не через пять минут, как можно понять из спецификации, а примерно через полторы-две минуты.

Отклонение по частоте на выходах при работе от батареи не превышало ±1 Гц.

Автоматическая регулировка выходного напряжения

ИБП серии оснащены двухступенчатой системой AVR, одна ступень (повышающая) срабатывает при уменьшении входного напряжения, а вторая (понижающая) при увеличении.

Приводим результаты при работе на нагрузку 100 Вт (номинальное значение при 220 В).

Входное напряжение (при понижении от 290 до 0 В) Выходное напряжение Режим работы
290—280 В 216—217 В от батареи
279—235 В 238—201 В от сети с понижением (AVR)
234—192 В 234—192 В напрямую от сети
191—162 В 228—194 В от сети с повышением (AVR)
161 В и менее 216—217 В от батареи
Входное напряжение (при повышении от 0 до 290 В) Выходное напряжение Режим работы
менее 168 В 216—217 В от батареи
169—196 В 198—232 В от сети с повышением (AVR)
197—242 В 197—242 В напрямую от сети
243—287 В 206—244 В от сети с понижением (AVR)
288—290 В 216—217 В от батареи

Для оценки ИБП мы ориентируемся на ГОСТ 32144-2013 и 29322-2014, которые допускают отклонения в пределах ±10%, то есть для номинального выходного напряжения 220 В «законным» будет диапазон от 198 до 242 вольт. В спецификации пределы для работы от батареи точно такие же, а для работы от сети заявлено ±15%.

Из таблицы видно: в автономном режиме отклонения существенно меньше, чем ±10%, но при работе AVR напряжение на выходе ИБП может уходить «в минус» до 192 В, что на 13% меньше номинальных 220 В. Превышение: зафиксированный нами максимум составил 244 В, здесь разница по сравнению с номиналом около 11%.

Если не очень придираться, то соответствие требованиям стандарта можно назвать приемлемым, а данным в спецификации наши результаты не противоречат (хотя ГОСТ все же важнее).

Разница между значениями для перехода в какой-то режим и возвратом из него (или гистерезис) является необходимой — без нее при небольших колебаниях входного напряжения вокруг значения переключения источник постоянно переходил бы из режима в режим.

Переходные процессы

Спецификация гласит: «Время переключения — типовое 4-8 мс, макс. 10 мс». Но при этом не уточняется, о каком именно переключении идет речь, а вариантов много: с AVR на прямую трансляцию входной сети, с инвертора на трансляцию, обратные операции, да еще и переход с инвертора на повышающую ступень AVR, когда входное напряжение не пропало совсем, а сначала понизилось ниже 160 и потом поднялось до 180-190 В.

Поэтому придется считать, что любой переходной процесс должен длиться не более 10 мс. Рассмотрим некоторые варианты с нагрузками 100 Вт и 200 В·А (PF = 0,7), одно деление по горизонтали 5 мс.

Входное напряжение понизилось, включается повышающая ступень AVR:

Нагрузка 100 Вт

Включение понижающей ступени при слишком высоком напряжении:

Нагрузка 200 В·А (PF = 0,7)

Возврат с понижающей ступени к прямой трансляции:

Нагрузка 200 В·А (PF = 0,7)

На этих трех осциллограммах переходные процессы длятся не более 5-6 мс, дребезг контактов незначительный.

Теперь переходы на батарею и с нее.

С прямой трансляции на батарею, нагрузка 200 В·А (PF = 0,7)
С повышающей ступени на батарею, нагрузка 100 Вт
С батареи на повышающую ступень, нагрузка 100 Вт
С батареи к прямой трансляции, нагрузка 100 Вт

А на этих осциллограммах не всегда все гладко: переходной процесс может быть совсем коротким, всего на пару миллисекунд, но может затянуться до 15-20 мс. Кое-где заметен и дребезг контактов, хотя и не слишком существенный.

Итог

Источник бесперебойного питания Ippon Smart Power Pro II Euro 1200 по проверенным нами параметрам можно считать соответствующим заявленным значениям. Небольшой выход напряжения за пределы допускаемых стандартом 10% может наблюдаться при работе AVR, но лишь в определенных ситуациях и в довольно узких диапазонах, например при повышении от 285 до 287 вольт или понижении от 166 до 162 вольт.

Несколько хуже, что переходные процессы при переключениях между трансляцией внешней сети и батарейным питанием могут длиться дольше заявленного максимума, однако превышение все же не критическое — подобное нам встречалось в недорогих моделях. А при работе AVR продолжительность переключений вполне соответствует типовым значениям.

Имеющийся ЖК-дисплей, пусть и простенький, поможет точнее оценивать состояния на входе и выходе источника, контролировать его работу. Предлагаемая программа Winpower добавляет количество наблюдаемых параметров и расширяет возможности управления, а поддержка стандарта Smart Battery даст возможность корректно отключать еще и такие устройства, как сетевые накопители.

Отсутствие режима Green Mode (Green Power) позволяет источнику нормально работать с малыми нагрузками.

Встроенное ЗУ для мобильных устройств нельзя назвать соответствующим современным представлениям о подобных решениях, хотя его предельный ток, показанный во время тестирования, в точности равен заявленному, причем с очень стабильным выходным напряжением во всем диапазоне нагрузок. Однако если рассматривать его как бонус, дополняющий основные функции источника, то и оно вполне может быть востребовано при практической эксплуатации.

Наличие в линейке нескольких моделей позволит потенциальным покупателям выбрать ИБП в соответствии со своими потребностями в плане мощности нагрузок, не переплачивая при этом. А возможность выбора типа выходных розеток (С13 или Schuko) еще и даст возможность не использовать переходники для подключения устройств с «не теми вилками».

В заключение предлагаем посмотреть наш видеообзор ИБП Ippon Smart Power Pro II Euro 1200 и Ippon Smart Power Pro II 2200:

Понравилась статья? Поделить с друзьями:
  • Ippon back comfo pro 1000 инструкция
  • Intelligent negative pressure cupping massage instrument инструкция на русском
  • Intek m 790 plus инструкция
  • Instant emergency spray aloe vera инструкция по применению
  • Instant electric heating water faucet shower инструкция
