1.

ВОЕННАЯ КАФЕДРА
ТЕХНИЧЕСКАЯ ПОДГОТОВКА
Тема 3. Эксплуатация штатных образцов ВВСТ.
Занятие 2. Эксплуатация ПТРК.

2.

Цели занятия
1. Изучить назначение, устройство и действие
дополнительного
оборудования
боевой
машины 9П149.
2. Дать практику в работе на изделии.
3. Воспитывать добросовестное отношение к
учебно-воспитательному
процессу
и
своему
служебному долгу.
2

3. УЧЕБНЫЕ ВОПРОСЫ

1. ЗИП и дополнительное оборудование.
2. Методика проведения работ при текущем
обслуживании.

4. Основные органы управления

Для защиты поворотной головной части прибора
управления снаружи изделия 9П149 установлен
корпус защиты с окном, которое закрывается
защитной крышкой. Крышка открывается с помощью
ручки
через систему рычагов. Этой ручкой
открывается защитная крышка антенного блока и
производится
наклон
антенного
устройства
радиостанции Р-123М (для предохранения от
повреждения при сходе с ПУ изделия 9М114). Ручка
имеет два положения: переднее фиксированное
(крышка закрыта) и заднее (крышка открыта).
Антенный блок переносной радиостанции
Ручка открывания крышки антенного блока и
производства наклона антенного устройства Р-123М
Крышка
расстопорена
Крышка
застопорена
Рукоятка привода стопора крышки боевого
отделения

5. Основные органы управления

Крышка антенного блока
Наклон антенного устройства Р-123М
Антенный блок переносной радиостанции
Люки МВ, КБМ закрыты (открыты)

6. Прибор управления 9С823

Стопор прибора
управления
Кнопка
ПУСК
Тумблер
ПИТАНИЕ
Индикаторная лампочка
растопоренной каретки
прибора управления
(горит, когда стопор
выключен!!!)

7. Пульт управления 9С829

Включение (отключение) электропривода
ПрУ – тумблер ПРИВОД
Рукоятка управления
Установка выбранной дальности
Включение (отключение) программы
ПЫЛЬ

8. Пульт контроля 9С827

Переключатель РАБОТА-КОНТРОЛЬ
Переключатель
положении О-КТ
ВХОД БВК – КВ в
Остальные тумблеры на пульте
контроля – в нижнем положении

9. Пульт встроенного контроля

Подача ПИТАНИЯ на все блоки
аппаратуры
Переключатель режима работ
Лампы сигнализации
Кнопка аварийного сброса
изделия 9М114 с ПУ

10. Блок ШТВ-91

Транспаранты,
кнопки,
сигнализирующие,
режимы работы при
техническом
обслуживании
Тумблер КОД1 – КОД2 — в положении КОД1
(заводская установка)
Транспаранты,
сигнализирующие,
режимы работы

11. Блок ШТВ-20

Рукоятка ЧАСТОТА (для
переключения литерных
частот)
Переключатель ТРЕНИРОВКА –
РАБОТА

12. Блок выработки поправок 9С820

Переключатель ПЕРЕКЛ.
КОНТР. — в 1- ом
положении

13.

Учебный вопрос
1. ЗИП и дополнительное оборудование.
13

14.

Запасные части, инструмент
и принадлежности
Запасные части, инструмент и принадлежности (ЗИП)
предназначены
для
постоянного
поддержания
материальной части изделия в боевой готовности, для
ухода за ним и проведения ремонта.
Все предметы ЗИП распределены по комплектам:
одиночный (индивидуальный) – служит для обеспечения
эксплуатации изделия, поддержания его в исправном состоянии
путем проведения технического обслуживания и осмотров
расчетом установки;
групповой комплект – служит для проведения работ при
подготовке изделия к стрельбе, для технического обслуживания и
ремонта силами ремонтных органов, а также для пополнения
одиночных комплектов ЗИП (на 9 изделий 9П149);
ремонтный комплект – служит для ремонта изделия в
ремонтных органах, а также для пополнения группового
комплекта ЗИП (на 36 изделий 9П149).

15.

Типовой комплект поставки образца вооружения
Комплект специальной (артиллерийской) части
Комплект ЗИП составных частей
артиллерийской части, приборов
Комплект базы (шасси)
Комплект ЗИП базы установки (шасси),
приборов

16.

Запасные части, инструмент
и принадлежности
ЗИП спецчасти
ЗИП шасси
Кабель № 53
Блок ШТВ-92
Имитатор ответчика 9В545

17.

Запасные части, инструмент
и принадлежности

18.

Запасные части, инструмент
и принадлежности

19. Дополнительное оборудование 9П149 для проверки эксплуатационных характеристик изделия 9С484 при ТО

разъем Ш2
ИМИТАТОР
ОТВЕТЧИКА
9В545
(из
состава ЗИП изделия 9С484) предназначен
для проверки канала формирования сигнала
управления изделием 9М114 в режиме
КОНТРОЛЬ.
Имитатор состоит из:
излучателя, закрепляемого винтом на
треноге через наконечник;
насадки с линзой, закрепляемой на
головке прибора управления.
Излучатель соединяется кабелем с блоком
усилителей
изделия
9С484
и
устанавливается на расстоянии 5 м от
насадки с линзой. Для измерения расстояния
служит рулетка.
Порядок установки.
Закрепить на головке прибора управления
насадку и на расстоянии 5+0,05 м от нее с
помощью треноги установить излучатель.
Ось излучателя должна находиться по
горизонту на уровне защитного стекла
прибора управления с допуском ±10 см.
Соединить разъем 2Ш5 блока усилителей
9С824 с разъемом Ш2 излучателя имитатора
ответчика 9В545 с помощью кабеля
(жгут 1-9В545).
разъем 2Ш5
9С824
54-66°

20. Комплект ЗИП 9С484

Укладка с комплектом ЗИП
Тренога
Кабель
Салфетки
Кисть
Укладка с ЗИП
Расчет имеет право устранять
неисправности:
Без разборки блоков аппаратуры!!!
Рулетка
Линза
замена предохранителей;
замена лампочек;
замена патрона осушки.
Имитатор ответчика 9В545
Шаровая пята

21.

Кабель № 53
Кабель

предназначен
для
проверки
пусковых
цепей
изделия
9П149.
На кабеле имеется разъем, имитирующий бортразъем изделия 9М114. Два других разъема стыкуются:
один с пультом встроенного контроля, другой с кабелем ШТВ-203-1 (из состава изделия 9С485).
Подготовка к работе кабеля № 53.
Подсоединить бортразъем с маркировкой Б. РАЗЪЕМ кабеля № 53 к бортразъему люльки, переведя
каретки ручным дублером в положение ЗАХВАТ.
Протянуть через лючок правого борта разъемы 53-203-ШС и 53-ПВК-К кабеля № 53 и подстыковать их
соответственно к разъему кабеля ШТН-203-1, закрепленному на кронштейне, и к разъему ХЗ-К на пульте
встроенного контроля. Подстыковать разъем 180-Ш4 кабеля ШТН-203-1 к разъему шкафа 2ШТВ-180.
53
Б.РАЗЬЕМ
разъем ХЗ-К
разъем ХЗ-К
Бортразъем
Люлька
разъем кабеля ШТН-203-1

22. Дополнительное оборудование 9П149 для проверки эксплуатационных характеристик изделия 9С485 при ТО

Блок ШТВ-92 (из состава
ЗИП
изделия
9С485)
предназначен
для
проверки
параметров
изделия
9С485
(напряжений и команд).
На
лицевой
панели
располагается разъем для
подключения блока ШТВ-92 к
блоку 2ШТВ-180 с помощью
кабеля ШТВ-203-2.
Блок ШТВ-92
Разъем ШС-1
Кабель ШТН-203-2
Если
изделие
9П149
не
эксплуатируется, не реже 1 раза
в
3
месяца
проводится
тренировка блока ШТВ-20 с
использованием блока ШТВ-92.
Соединить блок ШТВ-92 с помощью кабеля ШТН-203-2 с разъемом ШС1
кабеля ШТН-203-2, а разъем 180-Ш4 кабеля ШТН-203-1 с разъемом Ш4 шкафа
2ШТВ-180.

23.

Учебный вопрос
2. Методика проведения работ
при текущем обслуживании.
23

24. Проверка функционирования механизма укладки и сигнализации о наличии изделия 9М114 в барабане

25. Проверка прохождения сигналов на бортразъем по команде ПУСК

разъем ХЗ-К
Б.РАЗЬЕМ
Положение ЗАХВАТ
3-4 мин
Подстыковать
разъем 180-Ш4
кабеля
ШТН-203-1 к разъему
шкафа 2ШТВ-180.
Разъем кабеля
ШТН-203-1
отпускаем
Кратковременно

26. Проверка функционирования изделия 9С484 с помощью имитатора 9В545

Т2
Т1
Исходное
положение

27. Проверка напряжений и команд изделия 9С485

Исходное
положение

28.

Задание на самостоятельную
подготовку
1. Составить алгоритм проверки функционирования
приводов установки и антенного блока.
2. Составить алгоритм проверки функционирования
изделия 9С484 встроенным контролем.
3. Составить алгоритм проверки функционирования
изделия 9С485 встроенным контролем.
крышки боевого
отделения

29.

ВОЕННАЯ КАФЕДРА
ТЕХНИЧЕСКАЯ ПОДГОТОВКА
Тема 3. Эксплуатация штатных образцов ВВСТ.
Занятие 2. Эксплуатация ПТРК.

1 вопрос

Назначение,ТТХ и общее устройство ПТРК 9П149

НАЗНАЧЕНИЕ ИЗДЕЛИЯ 9П149.

Изделие 9П149 предназначено для борьбы с подвижными и неподвижными бронированными и малоразмерными наземными целями (ДОТ, ДЗОТ), а также с малоскоростными низколетящими воздушными целями. Изделие 9П149 позволяет вести стрельбу с места, с коротких остановок и на плаву, в условиях прямой оптической видимости в любое время суток и года. Изделие способно преодолевать водные преграды.

ТЕХНИЧЕСКИЕ ДАННЫЕ ИЗДЕЛИЙ 9П149 И 9С484

Изделие 9П149

Расчет, чел

2

Время

перевода

из

походного

положения в боевое (при

первом включении), мин

от 3 до 4

Время

перевода из боевого положения в походное,

с……

30

Дальность поражаемых целей, м:

минимальная……..

400

максимальная ……..

5000

Скорости поражаемых целей, км/ч:

фланговая………

до 60

фронтальная……..

до 80

Техническая скорострельность, выстр./мин .

3—4

Способ ведения стрельбы изделиями 9М114 .

С места

Боекомплект изделий 9М114″ (в барабане), шт. .

12

Температурный

диапазон боевого

применения, °С……От—40 до+50

Допустимая высота боевого применения, м .

3000

Допустимая скорость ветра при стрельбе, м/с .

20

Максимальная масса

полностью

укомплектованного изделия

(с расчетом), кг …

12045

Запас хода по топливу, км…..500

Боевые свойства

Поражение визуально видимых наземных и воздушных целей в неблагоприятных климатических и метеорологических условиях. Поражение целей в зоне, зараженной радиоактивными осадками, при задымлённости, запылённости атмосферы. Поражение целей в сумерки, на рассвете, ночью при подсветке местности штатными артиллерийскими средствами. Поражение целей при применении противником мощных, организованных световых и радио помех.ПТРК обладает большой манёвренностью, высокой проходимостью.

Подготовка к боевой работе и стрельба производится без выхода расчёта из машины. Пуски ПТУР производятся с подготовленной и неподготовленной огневой позиции и на

плаву.

Пуски ПТУР на суше производятся только с неподвижной машины.

Пуски ПТУР на плаву производятся при скоростях движения машины и волнении водной преграды, обеспечивающих удержание оператором светящейся марки на центре цели.

Состав ПТРК 9П149

базовая машина; пусковая установка с приводами механизмов наводки и заряжания;

механизм боеукладки с системой автоматики; аппаратура управления и контроля;

боекомплект ракет 9М114 в транспортно-пусковых контейнерах; система питания;

средства связи; дополнительное вооружение;

средства коллективной защиты, радиационной и химической разведки; дополнительное оборудование; одиночный комплект ЗИП.

Изделие 9П149 представляет собой самоходную пусковую установку с автоматическим заряжанием. В качестве базовой машины использован легкий многоцелевой гусеничный транспортер-тягач (МТ-ЛБ), который доработан в целях размещения аппаратуры и оборудования изделия 9П149 и имеет индекс — изделие 49.

Расположение агрегатов силовой передачи в передней части корпуса базовой машины, отделения управления и двигателя сохранены такими же, как и на базовом тягаче. На месте грузовой платформы сформировано боевое отделение. Проход по правому борту между отделением управления и боевым отделением перекрыт перегородкой с люком и отнесен к отделению управления. Таким образом, все отделения разделены между собой перегородками. Часть аппаратуры и оборудования боевой машины перемещена.

2 вопрос

Отделение боевой машины.Места размещения расчета, основных механизмов и систем изделия 9П149

Расположение агрегатов силовой передачи в передней части корпуса базовой машины, отделения управления и двигателя сохранены такими же, как и на базовом тягаче. На месте грузовой платформы сформировано боевое отделение. Проход по правому борту между отделением управления и боевым отделением перекрыт перегородкой с люком и отнесен к отделению управления. Таким образом, все отделения разделены между собой перегородками.

Пусковая установка

Пусковая установка служит для захвата изделия 9М114 из механизма боеукладки, стыковки бортразъема изделия 9М114 с цепями запуска аппаратуры управления, перевода из походного положения в боевое и обратно, наведения на цель и пуска изделия 9М114, сброса пустого контейнера. ПУ шарнирно закреплена на крыше боевого отделения и может занимать два фиксированных положения: походное и боевое. В походном положении ПУ располагается горизонтально внутри бронекорпуса, а в боевом — вертикально над бронекорпусом.

Привод пусковой установки

Привод предназначен для наведения ПУ по азимуту (курсу) и углу места (тангажу), приведения ПУ в положение для заряжания, а также для удержания ПУ в заданном положении при сходе изделия 9М114 во время пуска. Привод состоит из следующих основных сборочных единиц: редуктора ВН, блока ВТ ВН, редуктора ГН, усилителя ВН, усилителя ГН и блока управления блока ШТН-12.

Механизм боеукладки

Механизм боеукладки предназначен для укладки возимого комплекта изделий 9М114 и автоматической подачи очередного изделия в положение для заряжания. Механизм представляет собой барабан, приводимый в движение редуктором. Барабан подвешен к крыше боевого отделения на кронштейнах. Редуктор барабана предназначен для поворота барабана и фиксации его в заданном положении.

Система электропитания

Система электропитания предназначена для питания потребителей изделия 9П149 постоянным и переменным током. Питание потребителей постоянным током осуществляется от

генератора Г-6,5С мощностью 6,5 кВт в комплекте с реле-регулятором Р10ТМ-У и фильтром Ф-5. Генератор работает в буферном режиме с двумя аккумуляторными батареями 6СТ-140Р. Контроль напряжения и тока заряда аккумуляторных батарей осуществляется вольтамперметром ВА-180. Подключение аккумуляторов на подзаряд осуществляется автоматически при запуске двигателя базовой машины, а от ВИП — при включенном тумблере ПИТАНИЕ на ПВК. Питание потребителей переменного тока осуществляется с по¬мощью преобразователя ПО-1500. На правом борту изделия 9П149 установлен разъем для подключения внешнего источника питания. Разъем закрывается крышкой для предо-хранения от загрязнения и повреждений. Генератор Г-6,5 установлен в отделении управления рядом с карданной передачей. Привод генератора осуществляется от карданного вала клиновыми ремнями.

Система автоматики

Система автоматики предназначена для управления следую¬щими операциями: поворотом барабана при заряжании с ППБ; автоматическим разворотом барабана в положение для перезаряжания ПУ;

переводом ПУ в походное положение для захвата очередного изделия 9М114. захватом изделия 9М114 из барабана каретками люльки; приведением ПУ в боевое положение;

переключением приводов ПУ с ВТ датчиков прибора управления на ВТ датчики походного положения и сбросом пустого контейнера с ПУ;

открыванием и закрыванием крышки боевого отделения.

Система автоматики состоит из блока автоматики, пульта оператора, пульта встроенного контроля, пульта поворота барабана, блока резисторов. Изделие 9С484 Изделие 9С484 предназначено:

для поиска, обнаружения и сопровождения целей; для определения дальности до цели с помощью дальномерной шкалы.

3.ВОПРОС Назначение, размещение и действие механизмов боеукладки

Механизм боеукладки предназначен для укладки возимого комплекта изделий 9М114 и автоматической подачи очередного изделия в положение для заряжания. Механизм представляет собой барабан, приводимый в движение редуктором. Барабан подвешен к крыше боевого отделения на кронштейнах. Редуктор барабана предназначен для поворота барабана и фиксации его в заданном положении.

4.ВОПРОС Органы управления приводом барабана боеукладки. Ручной дублер привода барабана боеукладки

Приводным элементом редуктора является электродвигатель Д-135. Редуктор снабжен ручным дублером. Ручка ручного дублера — съемная и крепится на кормовой балке слева. На крыше изделия 9П149 установлены кронштейны, позволяющие укладывать на них (как на промежуточную площадку) до шести изделий 9М114.

5)Назначение, размещение и действие механизма крышки боевого отделения

Крышка представляет собой стальную бронеплиту и предназначена для предохранения оборудования изделия 9П149, находящегося в боевом отделении, от воздействия внешних факторов, пуль и осколков, а также удержания в походном, положении изделия 9М114, находящегося в верхнем гнезде барабана. Закрывание и открывание крышки производятся редуктором крышки. Приводным элементом редуктора является электродвигатель Д-135. В верхней части редуктора расположен вал ручного дублера, вращение которого производится ключом для открывания люков. Для предохранения от самооткрывания при транспортировании

изделия 9П149 и надежного прижатия верхнего изделия 9М114 служит стопор крышки. Он представляет собой рычаг с пружиной, приводимый в движение ручкой, соединенной с рычагом тросом через систему роликов. Для удержания верхнего изделия 9М114 в барабане в походном положении предназначены прижимы , закрепленные на крышке.

6)Органы управления приводом крышки боевого отделения Ручной дублер привода крышки боевого отделения.

Крышка представляет собой стальную бронеплиту и предназначена для предохранения оборудования изделия 9П149, находящегося в боевом отделении, от воздействия внешних факторов, пуль и осколков, а также удержания в походном, положении изделия 9М114, находящегося в верхнем гнезде барабана. Закрывание и открывание крышки производятся редуктором крышки. Приводным элементом редуктора является электродвигатель Д-135. В верхней части редуктора расположен вал ручного дублера, вращение которого производится ключом для открывания люков. Для предохранения от самооткрывания при транспортировании изделия 9П149 и надежного прижатия верхнего изделия 9М114 служит стопор крышки. Он представляет собой рычаг с пружиной, приводимый в движение ручкой, соединенной с рычагом тросом через систему роликов. Для удержания верхнего изделия 9М114 в барабане в походном положении предназначены прижимы , закрепленные на крышке.

7. Порядок проведения контрольного осмотра изделия 9П149 перед боевым применением.

Контрольный осмотр

Содержание работ

Технические требования

Инструменты

1. Контрольный осмотр перед

Согласно

Инструкции

по

Ключ гаечный 27Х 30

выходом из парка или в пути

эксплуатации МТ-ЛБ

мм для регулировки

базовой машины

Не

должно

быть

видимых

натяжения гусениц

2. Внешний осмотр изделия:

повреждений

состояние

блоков

изделия.

Проверяется

через

кормовые

На

наружных

оптических деталях

Фланель из ЗИП изделия

визира ВОП и прибора управления

9С484 находится на

люки и с места оператора

не должно быть трещин, царапин,

радиостанции Р-123М

состояние оптики

жировых

пятен,

пыли,

влаги Не

должно быть видимых повреждений

Вольтамперметр слева

состояние

изделий

9М114,

от водителя

находящихся

в

барабане.

Вытекание

электролита

не

Проверяется

через

кормовые

допускается.

На кладки,

хомуты и

То же

люки и продольный проем в

выводы

проводов должны

быть

крыше изделия

состояние

надежно закреп лены Должно быть

аккумуляторных батарей и их

не менее 24 В

крепления

Должно быть 26,5 — 28,5 В

3. Проверка

напряжения на

Кормовые

люки

должны

быть

аккумуляторных

батареях

закрыты

и

зафиксированы

изделия 9П149

рукоятками.

Крышка

рабочего

отделения должна быть закрыта и

4. Проверка

напряжения

застопорена.

Рукоятка

подзаряда

аккумуляторных

РАССТОПОР

ЗАСТОПОР

батарей.

Проверяется при

должна

надежно фиксироваться в

работающем двигателе

двух

положениях,

при

5 Проверка фиксации крышек

передвижении изделия находиться в

положении ЗАСТОПОР.

люков,

рукоятки

РАССТОПОР. — ЗА-СТОПОР

на приборе управления

8. Назначение, ТТХ, комплект и общее устройство биноклей Б6, Б8.

Бинокль является основным наблюдательным прибором для всех родов войск и предназначен для:

наблюдения за полем боя;

изучения местности и целей;

измерения горизонтальных и вертикальных углов;

корректирования стрельбы.

Основные тактико-технические характеристики биноклей

Основные характеристики

Б6×30

Б8×30

1

Увеличение, крат

6

8

2

Поле зрения, град.мин

8.30

8.30

3

Диаметр входного зрачка,

30

30

мм

4

Диаметр

выходного

5

3,8

зрачка, мм

5

Удаление

выходного

11

10,8

зрачка

6

Разрешающая

5

5

способность, сек

7

Вес, г

700

610

В комплект призматических биноклей Б-6, Б-8 входят:

бинокль — 1 шт.

футляр с плечевым ремнем — 1 шт.

светофильтры в оправе — 2 шт.

покрышка окуляров с шейным ремнём-1 шт.

салфетка фланелевая 200×200 — 1 шт. Устройство бинокля :

Рис. 1. Бинокль, Б-6 (разрез правого монокуляра и шарнира):

1 — диоптрийное кольцо; 2— муфта; 3— окулярная раковина; 4 — верхний диск с делениями; 5 — винты

шарнира; 6 — угломерная сетка; 7 — коллектив окуляра; 8 — основание окуляра; 9 —оправа глазной линзы; 10 и 11 — глазные линзы окуляра; 12 — стопор; 13 — обойма окуляра; 14— зажимное кольцо; 16 — прижимное кольцо; 16

— оправа сетки; 17 — винт крышки; 18 и 26 — крышки корпуса; 19 и 23 — пружины; 20 — первая призма оборачивающей системы; 21 резиновая обклейка; 22 — вторая призма оборачивающей системы; 24 — корпус монокуляра; 25 — обойма объектива; 27 — оправа объектива; 28 — эксцентриковое кольцо; 29 — прижимное кольцо;

30—- колпак объектива; 31 — линзы объектива; 32 — колпачок нижней призмы; 33 и 39

— латунные шайбы; 34 и 36 —

штифты; 35— нижний диск; 31 — наружная ось шарнира; 38 — внутренняя ось

шарнира; 40 — осевая гайка

шарнира

Бинокль Б-8 (разрез правого монокуляра и шарнира):

1 — верхний диск; 2-—шайба; 3— винт; 4 — светофильтр в оправе; 5 — основание окуляра; 6-— крышка; 7 — пружина; 8 — сетка в оправе; 9 —первая призма оборачивающей системы; 10 — вторая призма оборачивающей системы; II — колпачок призмы; /2 —пружина; 13—обойма объектива; 14 — оправа объектива; 15 — эксцентриковое кольцо; 16 — зажимное кольцо; 17 — колпак объектива; 18 — объектив; 19— крышка; 20-—правый корпус; 21 — резиновая обклейка; 22 — шайба; 23 — штифт; 24 — винт; 25 — нижний диск; 25 — ось шарнира; 27 — винт крышки; 28 — гайка шарнира

Схема «классического» бинокля 1 — объектив 2 и 3 — призмы Порро 4 — окуляр

ВОПРОС 9. НАЗНАЧЕНИЕ, ТТХ, КОМПЛЕКТ И ОБЩЕЕ УСТРОЙСТВО ПАБ2АМ. ПОДГОТОВКА БУССОЛИ К РАБОТЕ. ОПРЕДЕЛЕНИЕ И ИЗМЕРЕНИЕ УГЛОВ И РАССТОЯНИЙ С ПОМОЩЬЮ ПАБ-2АМ.

Перископическая артиллерийская буссоль — основной прибор управления огнем батареи и дивизиона. Она предназначена для подготовки данных стрельбы, целеуказания и выполнения топографической привязки элементов боевого порядка.

Кроме того, она может быть использована для наблюдения из-за укрытия и для изучения местности целей.

При помощи буссоли решают следующие задачи: А. На командно-наблюдательном пункте

определяют основное направление;

измеряют горизонтальные углы между основными направлениями и целями;

измеряют дирекционные углы направлений на цели;

измеряют угол места цели;

измеряют отклонения и высоту разрывов;

ведут наблюдение за целями.

Б. На огневой позиции

провешивают основное направление стрельбы;

придают орудию основное направление;

разбивают фронт батареи;

измеряют углы укрытия;

определяют буссоль огня.

При выполнении топогеодезической привязки:

производить ориентирование;

измерять расстояние с помощью ройки.

Основные тактико-технические характеристики.

1. Увеличение -8 кратное

2. Поле зрения -5 градусов

3. Диаметр входного зрачка -22 мм

4. Диаметр выходного зрачка -2,8 мм 6. Удаление выходного зрачка от крайней линзы окуляра -12,5 мм 7. Перископичность -350 мм 8. Пределы измерения:

горизонтальных углов — 60-00 д.у. вертикальных углов — от -3-00 до +3-00

9. Цена деления угломерной шкалы в поле зрения -0-05 д.у. 10.Цена деления угломерного и буссольного колец -1-00 д.у.

11. Цена деления угломерного и буссольного барабанов — 0-01 д.у. 12.Цена деления шарового уровня — 0-02 д.у.

13.Цена деления дальномерных шкал для двухметровой рейки в интервалах

50-100м -2 м

100-150м -5 м

150-200м -10 м

200-300м -20 м

300-400м -50 м

14.Масса:

Буссоли -2,6 кг;

Перископа -0,6 кг;

Буссоли в футляре с принадлежностями -4,1 кг;

Полного комплекта -12,0 кг.

Вкомплект буссоли входят: — буссоль — 1 шт.

— перископ — 1 шт.

— азимутная насадка АНБ-1 — 1 шт. — тренога — 1 шт.

— футляр буссоли — 1 шт.

— футляр перископа — 1 шт.

— дальномерная рейка — 1 шт.

— осветитель рейки и буссоли — 1 к-т. — ЗИП — 1 к-т.

— документация — 1 к-т.

Вкомплект буссоли ПАБ-2АМ входит:

собственно буссоль;

перископ (представляет собой отдельную оптическую насадку. При работе с буссолью из-за укрытия перископ надевают на объектив монокуляра и закрепляют при помощи хомутика и затяжного винта);

азимутальная насадка АНБ-1 (предназначена для определения истинного азимута направления с какой-либо точки на местности на произвольно выбранную точку или отметки по Солнцу, Луне и звездам);

тренога (предназначена для установки буссоли в рабочее положение. Она состоит из следующих составных частей:

зажимной чашки;

головки;

трех раздвижных ножек.

Зажимная чашка является подпятником для закрепления шаровой пяты буссоли, она состоит из двух частей, соединенных шарнирно. Откидная часть зажимной чашки скрепляется с неподвижной частью чашки при помощи зажимного винта.

Головка треноги предназначена для соединения раздвижных ножек треноги и закрепления зажимной чашки. Раздвижная ножка состоит из двух планок, усиленных в верхней части оправами с отверстиями для оси, соединяющей с головкой, и самой подвижной ножки. На нижний конец насажан башмак с приливом для упора ноги);

дальномерная рейка (предназначена для измерения расстояний. Она изготовлена из легкого сплава, складная. Осветитель рейки позволяет подсвечивать марки мерной базы и работать в ночное время);

комплект освещения;

футляр;

ЗИП;

формуляр;

техническое описание и инструкция по эксплуатации.

УСТРОЙСТВО БУССОЛИ.

Перископическая артиллерийская буссоль представляет собой соединение оптического и углоизмерительного прибора с ориентир-буссолью.

Буссоль состоит из следующих основных частей:

вертикальной оси-шестерни с шаровой пятой;

корпуса установочного червяка с основной шестерней;

ориентир — буссоли;

корпуса отсчетного червяка;

монокуляра;

оптической системы буссоли.

Вертикальная ось — шестерня с шаровой пятой, корпус для установочного червяка с ориентир-буссолью и основной шестерней составляют нижнюю часть буссоли.

Корпус отсчетного червяка с монокуляром составляют верхнюю часть буссоли, вращаются при работе относительно нижней части на трубчатой оси основной шестерни.

Все части буссоли, кроме магнитной стрелки и шпиля, изготовлены из антимагнитных металлов (латуни, бронзы, дюралюминия, алюминия).

Вертикальная ось-шестерня объединяет части буссоли, которые перед работой должны быть сориентированы по магнитному меридиану.

Корпус установочного червяка с основной шестерней и с ориентир-буссолью надет

на вертикальную ось-шестерню. Установочный червяк вращается в эксцентрике, который под действием спиральной пружины поворачивается и плотно прижимает червяк к шестерне, чем обеспечивается плавный поворот ориентир-буссоли вместе с основной шестерней вокруг вертикальной оси, неподвижно закрепленной в чашке тревоги. Для быстрого поворота буссоли необходимо при помощи отводки расцепить установочный червяк шестерней. На конце установочного червяка укреплен маховик.

К четырем приливам корпуса установочного червяка сверху прикреплена винтами основная шестерня массивного стакана с трубчатой осью в центре, ребрами жидкости у дна и зубцами, нарезанными по верхнему и наружному краю.

На нижнюю утолщенную часть основной шестерни свободно надето угломерное кольцо, выше его закреплено стопорными винтами буссольное кольцо. На буссольном и угломерном (обозначены буквами «Б» и «У») кольцах нанесено по 60 делений, ценой 1-00. Четные деления на буссольном кольце обозначены цифрами в направлении движения часовой стрелки (если смотреть сверху). На угломерном кольце деления нанесены против направления движения часовой стрелки. Штрихи и цифры на буссольном кольце обозначены черной краской, а на угломерном кольце — красной.

Ориентир-буссоль предназначен для ориентирования буссоли по магнитной стрелке. Она представляет собой коробку, присоединенную снизу к приливу корпуса установочного червяка четырьмя винтами, на подпятнике установлена магнитная стрелка. Магнитная стрелка изготовлена из специальной магнитной стали и запрессована в прорезь оправы агатового подпятника.

Корпус отчетного червяка. В корпусе отсчетного червяка смонтирован отсчетный червяк горизонтальных углов. В верхней части корпуса имеются кронштейны для установки монокуляра прилив для крепления шарового уровня. Шаровой уровень предназначен для установки буссоли в горизонтальной плоскости. Корпус отсчетного червяка свободно надет на трубчатую ось основной шестерни и соединен с шестерней при помощи червяка. Отсчетный червяк вращается в эксцентрике, который под действием спиральной пружины поворачивается и плотно прижимает червяк к шестерне. На правый конец отсчетного червяка надета и заштифтована втулка, на которой закреплены тремя винтами буссольный барабан и маховичок. На левом конце отсчетного червяка установлен угломерный барабан, который вращается вместе с червяком.

Буссольный и угломерный барабаны имеют 100 делении ценой 0-01. Монокуляр восьмикратного увеличения представляет собой зрительную трубу,

заключенную в корпус.

Наводку монокуляра в вертикальной плоскости осуществляют при помощи механизма вертикальных углов, состоящего из оси-шестерни, червяка и барабана.

Ось-шестерня механизма вертикальных углов является одновременно горизонтальной осью, на которой вращается монокуляр. Она наглухо закреплена в кронштейне корпуса отсчетного червяка.

Червяк механизма вертикальных углов по своей конструкции не отличается от установочного червяка, однако он не имеет отводки для выключения эксцентрика. На конце червяка, обращенном к окуляру, укреплен фланец, на котором надеты, а затем закреплены винтами барабан вертикальных углов и маховичок. На конической поверхности барабана вертикальных углов нанесено 100 делении ценой 0-01 (надписи нанесены на барабане через 0-10 в два ряда).

Полный оборот барабана перемещает оптическую ось монокуляра вверх или вниз на 1-00, т.е. на одно деление отсчетной шайбы. Цифра на барабане и штрихи делении отсчетной шайбы, предназначенной для отсчета положительных углов, закрашены краской красной и обозначены знаком плюс, а для отсчета отрицательных углов — черной краской и обозначены знаком минус.

Оптическая система буссоли ПАБ-2 Оптическая система монокуляра состоит из объектива, двух оборачивающихся

призм, мотки и окуляра.

Объектив склеен из двух линз. В фокальной плоскости объектив дает изображение рассматриваемых предметов — действительное, уменьшенное и обратное. Призмы, расположенные в восходящие пучки лучей (между объективом и его фокальной плоскостью), оборачивают изображение и сокращают джину зрительной трубки. Первая призма оборачивает изображение сверху вниз, а вторая призма оборачивает то же изображение слова направо. Таким образом, оборачивающая система из двух призм дает полное оборачивание изображения и в результате этого в фокальной плоскости получается прямое изображение. Оборачивающие призмы укреплены в корпусе монокуляра при помощи дружинных пластинок.

Окуляр — предназначен для рассмотрения изображения с большим увеличением. Окуляр состоит из двух пар линз, каждая из которых склеена из двух линз, одна из

них двояковыпуклая (положительная), а другая — двояковогнутая (отрицательная). Линзы в окуляре собраны в оправе, которая ввинчена в патрубок крышки монокуляра. В этой же крышке установлена сетка в оправе. Окуляр можно фокусировать, т.е. устанавливать на резкую видимость изображения в пределах 6 диоптр., что осуществляется вращением диоптрийного кольца.

Сетка монокуляра установлена в фокальной плоскости объектива; и представляет собой плоскопараллельную стеклянную пластинку. На пластинке имеются шкалы — угломерная и две дальномерные (горизонтальная и вертикальная). Общая величина угломерной шкалы 0-80; цена одного деления 0-05. Дальномерные шкалы предназначены для измерения расстояний в пределах 50-400 м при помощи 2-х метровой рейки. Цифры на шкалах обозначают метры. При работе ночью шкалы освещаются через круглое окно с защитными стеклами в пластинке.

Оптическая система перископа состоит из 2-х зеркал и 2-х защитных стекол. Зеркала установлены параллельно друг другу под углом 45° к оптической оси объектива монокуляра. Линзы и призмы буссоли просветлены, т.е. обработаны специальным составом.

Для работы с буссолью в сумерки или в ночное время имеется комплект освещения, который состоит из аккумуляторов (в сумке), проводов с патронами, лампочек и выключателей. В одно из отделений брезентовой сумки укладывается аккумулятор типа 2НКН-10 (2,5 В) в металлическом футляре, в другое отделение сумки провода и карболитовая коробка с запасными лампочками. Провода освещения заканчиваются двумя патронами с лампочками я выключателями.

Характеристики аккумулятора 2НКН-10

номинальное напряжение — 2,5 В

сила тока при 6 час. режиме заряда — 2,5 В

емкость при 6 час. режиме заряда — 1,5 а-ч

напряжение при 6-час.режиме заряда — 2,6 В

сила тока при 8 час. режиме заряда — 1,25 а-ч

номинальная емкость при 8 час. реж. зар. — 10 а-ч

напряжение в конце разряда при 8 час. режиме заряда — 2 В

сила тока при часовом режиме заряда — 10 А

напряжение в конце разряда при часовом режиме разряда — 1 В

ВОПРОС 10. Общий порядок поиска и устранения неисправностей на ПТРК

9П149.

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

  • #
  • #
  • #
  • #
  • #
  • #
  • #
  • #
  • #
  • #
  • #

Проект электропривода вертикального наведения пусковой установки изделия 9П149 с улучшенными характеристиками по быстродействию

ВЫПУСКНАЯ
КВАЛИФИКАЦИОННАЯ РАБОТА

Тема:
«Проект электропривода вертикального наведения пусковой установки изделия
9П149 с улучшенными характеристиками по быстродействию»

СОДЕРЖАНИЕ

СПИСОК УСЛОВНЫХ ОБОЗНАЧЕНИЙ И
СОКРАЩЕНИЙ

ВВЕДЕНИЕ

. ТАКТИКО-ТЕХНИЧЕСКОЕ ОБОСНОВАНИЕ
ДИПЛОМНОГО ПРОЕКТА

.1       Анализ взглядов вероятного
противника на применение танков в современном бою

.2       Анализ системы
противотанковой обороны в современных условиях

.3       Особенности боевого
применения БМ 9П149

.4       Тактико-технические требования,
предъявляемые к ЭП ПТРК

Выводы

. РАЗРАБОТКА ФУНКФИОНАЛЬНОЙ СХЕМЫ ЭП
ВН ПУ БМ 9П149

.1       Устройство и принцип работы
ПУ БМ 9П149

.2       Общие сведения о следящем
приводе

.3       Анализ функциональной схемы
ЭП ВН ПУ БМ 9П149

.3.1    Функциональная схема ЭП ВН
ПУ БМ 9П149

.3.2    Анализ функционирования ЭП
ВН ПУ БМ 9П149

Выводы.

.         ОЦЕНКА КАЧЕСТВА
ПЕРЕХОДНОГО ПРОЦЕССА В СЛЕДЯЩЕМ ЭП ВН ПУ БМ 9П149

.1       Энергетический расчет ЭП
постоянного тока

.2       Разработка структурной
схемы для моделирования ЭП ВН ПУ БМ 9П149 на ПЭВМ

.2.1    Общие сведения о структурной
схеме САУ

.2.2    Структурная схема ЭП ВН ПУ
БМ 9П149

.3       Анализ результатов
моделирования

.3.1    Моделирование ЭП ВН ПУ БМ
9П149

.3.2    Анализ результатов
моделирования ЭП ВН ПУ

Выводы

.         АНАЛИЗ ПОКАЗАТЕЛЕЙ ДЛЯ
ОЦЕНКИ БЕЗОТКАЗНОСТИ ОБРАЗЦА РАВ

.1 Общая характеристика показателей
надежности изделия

.2 Анализ показателей безотказности
системы со смешанным соединением элементов

.3 Расчет показателей безотказности
ЭП ВН ПУ БМ 9П149

.4 Рекомендации по техническому
обслуживанию и эксплуатации ЭП ПУ

Выводы

ЗАКЛЮЧЕНИЕ

СПИСОК ИСПОЛЬЗОВАНЫХ ИСТОЧНИКОВ

СПИСОК УСЛОВНЫХ СОКРАЩЕНИЙ И ОБОЗНАЧЕНИЙ

аптап — артиллерийский противотанковый полк;

АКБ  — аккумуляторная батарея;

БМ    — боевая машина;

БМП  — боевая машина пехоты;

БТТ   — бронетанковая техника;

ВБР   — вероятность безотказной работы;

ВН     — вертикальное наведение;

ВС     — вооруженные силы;

ВТ     — вращающийся трансформатор;

ВТД  — вращающийся трансформатор датчик;

ВТП  — вращающийся трансформатор приемник;

ГН     — горизонтальное наведение;

ДАГ  — дивизионная артиллерийская группа;

ДЗ     — динамическое звено;

ДУ     — дифференциальное уравнение;

ЗИП   — запасные части, инструмент,
принадлежности;

ИД     — исполнительный двигатель;

ИУ     — измерительное устройство;

ИЭ     — источник энергии;

КО    — контрольный осмотр;

КПМ — контрольно проверочная машина;

КПД  — коэффициент полезного действия;

КУ     — корректирующее устройство;

МБ    — механизм боеукладки;

МСД — мотострелковая дивизия;

мсп    — мотострелковый полк;

МТЛБ — многоцелевой тягач легко бронированный;

НАУ  — наземная аппаратура управления;

ОВ     — отравляющие вещества;

ОВрез — общевойсковой резерв;

ОМП — оружие массового поражения;

ОР     — объект регулирования;

ПН     — прибор наведения;

ПОЗ  — подвижный отряд заграждения;

ПрУ   — преобразующие устройство;

ПрУп — прибор управления;

ПТ     — противотанковый;

птдн  — противотанковый дивизион;

птрез — противотанковый резерв;

ПТРК — противотанковый ракетный комплекс;

ПТС  — противотанковые средства;

ПТУР — противотанковая управляемая ракета;

птбатр — противотанковая батарея;

ПУ     — пусковая установка;

РАВ   — ракетно-артиллерийское вооружение;

РВ     — радиоактивные вещества;

РФ     — Российская Федерация;

САУ  — система автоматического управления;

СО    — сезонное обслуживание;

СП     — следящий привод;

США — Соединенные Штаты Америки;

ТА     — танковая армия;

ТГ     — тахогенератор;

ТО     — техническое обслуживание;

ТеО   — текущие обслуживание;

тп      — танковый полк;

ТТХ  — тактико-технические характеристики;

У       — усилитель;

УМ    — усилитель мощности;

УП     — усилитель предварительный;

ФВУ  — фильтровентиляционная установка;

ФЧВ  — фазочувствительный выпрямитель;

ЭД     — электродвигатель;

ЭП     — электромеханический привод.

ВВЕДЕНИЕ

В условиях современной войны танки, по мнению
военных специалистов, будут решающей ударной силой при проведении боевых
операций сухопутных войск. Это обусловлено их высокими ТТХ: большой скоростью
движения по — пересеченной местности; высокой огневой мощью; возможностью
ведения эффективной стрельбы с ходу на большие дальности; мощной броней и
защищенностью экипажа от ОМП, [1].

ПТРК являются одним из основных
высокоэффективных видов противотанкового оружия малой и средней дальности, а на
больших дальностях — оружия малой и средней дальности, а на больших оружия
малой и средней дальности, а на больших дальностях — единственным средством,
обеспечивающим поражение брони ровных целей с первого-второго выстрела.

Состоящие на вооружении ПТРК второго поколения
не в полной мере удовлетворяют предъявляемые к перспективным противотанковым
средствам требованиям повышения скорострельности; автоматизации процессов
поражение БТТ с верхней полусферы уменьшение влияния психофизического состояния
оператора на эффективность стрельбы; вероятность безотказного функционирования
не менее 0,95; вероятность поражения цели с первого выстрела не менее 0,85…0,96
коэффициент готовности комплекса 0,9…0,95, [1]. В условиях ограниченного
финансирования разработка и принятие на вооружение перспективных ПТРК третьего
поколения затруднена. Поэтому актуальным является задач совершенствования
системы противотанковой обороны модернизации как комплекса в целом, так и основных
его составных частей и элементов, влияющих на эффективность боевого применения.

Современные БМ ПТРК являются сложными
электротехническими системами, имеющие в своем составе большое количество
электрооборудования, наиболее важной составной частью, которого является
следящий ЭП. Наличие следящего ЭП обеспечивает возможность быстрого переноса
огня, высокую точность попадания ПТУР в цель, уменьшение минимальной дальности
поражения цели, сокращение времени на подготовку БМ к пуску ПТУР, удобство
работы оператора и уменьшение влияния его психофизического состояние на
эффективность стрельбы, увеличение скорости наведения ПТУР на цель и другие,
[2].

Современное состояние техники и технологии
производства позволяет на основе новой элементной базы применять в старых
образцах БМ ПТРК следящие ЭП или их элементы с улучшенными характеристиками.

Исходя из этого, решаемая в данном дипломном
проекте задача улучшения характеристик ЭП штатного образца РАВ является
актуальной и важной.

1.       ТАКТИКО-ТЕХНИЧЕСКОЕ ОБОСНОВАНИЕ ДИПЛОМНОГО
ПРОЕКТА

.1       Анализ
взглядов вероятного противника на применение танков в современном бою

В связи с появлением эффективных противотанковых
средств, военные теоретики зарубежных стран считают, что бронетанковую технику
целесообразно применять совместно с мотопехотными (пехотными) подразделениями.
Пехотные подразделения, имея значительное количество противотанковых средств и
средств ближнего боя, своим огнем поражают противотанковые средства противника,
тем самым, создавая условия для свободного действия собственных противотанковых
сил, [3].

Однако в зависимости от тех условий, где
проходит бой место танковых подразделений в составе общевойсковых сил может
изменяться. Так при резко пересеченной, не просматриваемой местности, и при
заранее подготовленной обороны целесообразно использовать за пехотными
подразделениями, так как это обеспечит меньшую вероятность поражения танка и
одновременно обеспечит прикрытие пехоты огнем танковых орудий, [1].

При ведении боевых действий в городе танки
применяются за пехотными подразделениями, но задача их действий усложняется
из-за большого количества препятствий и уменьшения маневренности. Кроме того,
применение танков в городских условиях увеличивает вероятность его поражения
огнем противника из-за близкого соприкосновения.

Танк по-прежнему является главной ударной силой
сухопутных войск. Сочетая в себе высокую мобильность, надежную броне защиту, и
мощное вооружение способен быстро выполнять поставленную задачу, но создание
новых систем борьбы с броне объектами не дает возможности применение танков
отдельно от пехотных подразделений. Увеличение возможности ПТС происходит за
счет: увеличения поражающего действия ПТ снарядов и ракет, повышение
мобильности ПТС и быстродействия, использование более благоприятных условий местности
для маскировки ПТС.

Поэтому в ведущих странах мира проводится
модернизация старых образцов бронетанковой техники и создания новых систем.
Модернизация ведется по нескольким направлениям, [2]:

оснащение танка новыми системами, что в конечном
итоге повышает его эффективность в оборонительном бою;

установка автоматических систем обнаружения и
сопровождения цели, автомата заряжания;

внедрение систем противодействия обнаружению,
защиты верхней полусферы и противоминной защиты;

нового вооружения;

повышение защищенности корпуса путем установки
дополнительных модулей брони;

увеличение дальности поражения;

установка нового типа двигателя;

усовершенствования характеристик ЭП ПУ на основе
современной элементной базы.

Все это в совокупности должно обеспечивать более
высокую живучесть танка в условиях современного боя.

В обороне танки эффективно используют местность
и маскировочные возможности. Кроме того, они обладают повышенными огневыми
возможностями, так как хорошо просматривают местность, легко обнаруживают движущиеся
цели и ведут огонь с места. В целях обороны танки также используют для
нанесения контр ударов и устойчивых позиций обороны.

В современных локальных войнах танки также
выступают в качестве эффективного средства поражения. Так во время войны в
Персидском заливе США и ее союзники использовали более 3000 танков. Индия
постоянно наращивает свой танковый потенциал. В странах Западной Европы и США
модернизируют имеющиеся и создают новые образцы бронетанковой техники и т.д.
[1].

Таким образом, применение танков в современном
бою, по мнению иностранных военных специалистов, позволяет качественно
использовать их возможности: маневренность, защищенность и мощное вооружение,
что в свою очередь позволяет обеспечить мобильность вооруженных сил и
использовать танк как мощное вооружение, как при наступлении, так и в обороне,
а сравнительные тактико-технические характеристики приведены в таблице 1.1.

Успешное применение танков в любом виде боя
считается невозможным без успешной борьбы с противотанковыми вертолетами и другими
эффективными средствами противника, без жесткого взаимодействия со своими
вертолетами.

Таблица 1.1-Сравнительные ТТХ современных танков

Характеристики

Т-80У
Россия

М1А1
Абрамс США

Леопард-2
Германия

Челленджер
Великобритания

Леклерк
Франция

Боевая
масса, т

46

63

55,1

62

54

Мощность
двигателя, л.с.

1250

1500

1200

1200

1500

Скорость,
км/ч:


по шоссе

70

67

70

56

71


по местности

48

48

40

45

50

Экипаж,
чел.

3

4

4

4

3

Броня,
мм

Динамическая
защита

Многослойная
500 мм

Многослойная
500 мм

Многослойная
600 мм

Многослойная
600 мм

Вооружение:
пушка

125-мм
гладкоствольная

120-мм
гладкоствольная

120-мм
гладкоствольная

120-мм
гладкоствольная

120-мм
гладкоствольная

7,62-мм
пулемет

1

2

2

1

12,7-мм
пулемет

1

1

1

Дальность
воздействия огня, км

5,0

2,2

2,2

2,2

3,5

1.2     Анализ системы противотанковой обороны в
современных условиях

В армейском противотанковом артиллерийском полку
общевойсковой танковой армии имеется противотанковый дивизион, в состав
которого входит 3 противотанковые батареи на вооружении имеется 9 БМ 9П149.
Всего в состав противотанкового дивизиона входит 27 БМ 9П149, [4].

Противотанковый артиллерийский дивизион в
обороне обычно составляет противотанковый резерв соединения или входит в его
состав.

В птдн в составе противотанкового резерва
находится между первым и вторым эшелоном соединения. В зависимости от места в
боевом порядке соединения птрез выполняет следующие задачи, [5]:

уничтожает танки и другие бронированные цели
противника, прорвавшегося в глубину обороны;

прикрывает брежи в обороне, образовавшиеся в
результате массированных огневых и ядерных ударов противника, промежутки между
подразделениями и открытые фланги частей;

прикрывает выдвижение и развертывание второго
эшелона (ОВрез) на огневой рубеж;

для проведения контратак.

Все задачи в обороне птдн выполняет в тесном
взаимодействии с ГТОЗ, подразделением вертолетов, противотанковыми средствами
мс подразделений, танками (БМП) вторых эшелонов и артиллерией.

При непосредственном соприкосновении с
противником птрез может использоваться на передовых позициях для подавления
атакующих танков, [5].

ПТрез в обороне назначается один два запасных
района сосредоточения и рубежи развертывания в условиях отсутствия
непосредственного соприкосновения с противником.

До начала боя птдн обычно находится в основном
районе сосредоточения. В ходе боя по команде старшего командира противотанковый
резерв выдвигается на указанный рубеж и уничтожает наступающие танки. Порядок
взаимодействия и выдвижения птрез показан на рисунке 1.1.

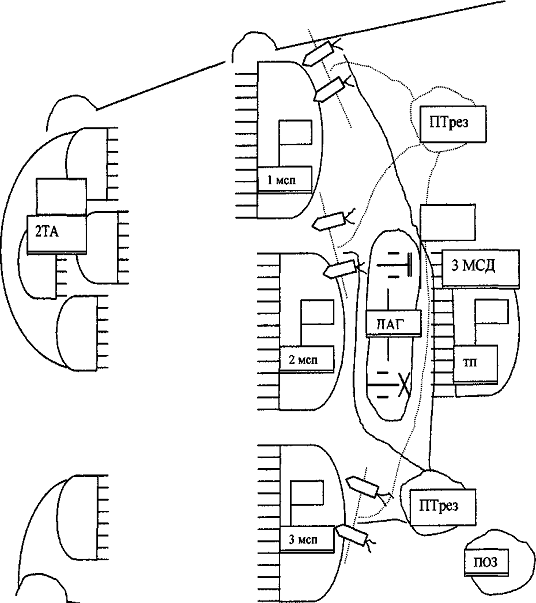

Рисунок 1.1 — Схема соединения в обороне

Сравнительный анализ ТТХ ПТРК большой дальности
РА и армий развитых стран мира (таблица 1.2) показал, что ПТРК
«Штурм-С» по основным характеристикам не уступает, а по некоторым и
превосходит зарубежные образцы, [5].

Таблица 1.2 — Основные сравнительные данные
современных ПТРК большой дальности

Наименование
средств, страна

Дальность
стрельбы, м

Бронепробиваемость,
мм

Тип
системы управления

Скорострельность,
выст/мин

Боекомплект,
шт.

Тип
ПУ

ТОУ-2А
США

65-3750

1000

полуавтоматическая

2

самоходная

ХОТ-2
Франция

75-4000

900

полуавтоматическая

2-3

самоходная

SS-11В1 Франция

350
— 3000

600

полуавтоматическая

1
— 3

самоходная

«Штурм-С»
Россия

400
— 5000

полуавтоматическая

3
— 4

12

самоходная

Современная система ПТО ВС РФ при слаженном
взаимодействии с мотострелковыми подразделениями и грамотном применении ПТРК
позволяет эффективно бороться с танками противника.

.3       Особенности
боевого применения БМ 9П149

Противотанковым ракетным комплексом называется
совокупность средств, функционально связанных и совместно обеспечивающих
подготовку пуска, пуск и наведение ПТУР на цель, [6].

Назначение: подготовка к пуску и пуск
производится с использованием пусковой установки (ПУ). Слежение за целью,
выработка команд, управление — ракетой, и передача их на ракету осуществляется
с использованием аппаратуры управления ТПРК, цель поражается боевой частью
ПТУР. В соответствии с этими строится схема ПТРК рисунок 1.2, [1].

Согласно существующей классификации ПТРК «ШТУРМ-С»
является ПТРК большой дальности с полуавтоматической системой наведения, с
радиоуправлением ПТУР, [7].

Комплекс предназначен для борьбы подвижными и
неподвижными бронированными, малоразмерными наземными целями, а также с мало
скоростными низколетящими целями. БМ 9П149 позволяет вести стрельбу с места, с
коротких остановок и на плаву, в условиях прямой оптической видимости в любое
время суток и года. БМ способна преодолевать водные преграды, [6].

Рисунок 1.2 — Схема построения современного ПТРК

Состав БМ 9П149, [6]:

базовая машина МТЛБ;

пусковая установка;

привод ПУ;

механизм боеукладки;

крышка с приводом;

система электропитания;

счетчик моточасов 228 ИП-110;

система автоматики;

изделие 9С484;

изделие 9С485;

система ввода поправок;

распределительная коробка;

средства связи;

смотровые приборы;

средства радиационной и химической разведки;

дополнительное вооружение;

монтажный комплект кабелей;

одиночный комплект ЗИП.

Организационно-штатная принадлежность ПТРК
«Штурм-С» представлена на рисунке 1.3.

Для выполнения боевой задачи БМ 9П149 занимает
огневую позицию. Огневые позиции занимаются, как правило, в составе
подразделения по установленной команде, [4].

Работу на БМ разрешается проводить только при
работающем двигателе. При этом обороты двигателя должны быть средними,
напряжения подзарядки АКБ по вольтамперметру должно быть 26,5 — 28,5 В, [8].

На стоянке допускается непрерывная работа
двигателя в течение 6 часов с проработкой на максимальных оборотах или
последующей загрузкой двигателя в течение 30 минут до номинальной нагрузки
(пробегом БМ).

В случае отрицательной (минусовой) температуры
окружающего воздуха при работе АКБ рекомендуется включить отопитель ОВ-65Г.

Перед началом движения БМ 9П149 и по окончании
работы с ПрУп 9С484 рукоятку «РАССТОПОР-ЗАСТОПОР» ставить в положение
«ЗАСТОПОР», [8].

При преодолении БМ 9П149 зоны, зараженной ОВ или
РВ, необходимо включить ФВУ в режим фильтрации. Скорость движения должна быть
максимальной для данных дорожных условий.

В условиях эксплуатации в зимнее время во
избежание замерзания электролита нельзя допускать разряда АКБ до напряжения
менее 22 В. До начала работы необходимо включить тумблер «ОБОГРЕВ» на
приборе управления. В случае если время перевода превышает 5 секунд, необходимо
сделать несколько переводов (один — два) из походного положения в боевое и
обратно в режиме «ЗАРЯЖАНИЕ».

В условиях жаркого пустынного климата
рекомендуется пользоваться естественной вентиляцией и ФВУ в режиме
«ВЕНТЕЛЯЦИЯ». Для обеспечения нормальной работы изделия следует
сокращать сроки между очередными номерными ТО на 20-30%, [8].

При преодолении водных преград обратить особое
внимание на то, чтобы при входе в воду и выходе БМ из воды ПУ находилась в
походном положении, а крышки боевого отделения, люки и кормовые двери были
закрыты и застопорены, водоворот открыт.

Рисунок 1.3 — Организационная
штатная принадлежность ПТРК 9П149

.4       Тактико-технические
требования, предъявляемые к ЭП ПТРК

Исходя из анализа требований к системе
противотанковой обороны ВС РФ, к современным ПТРК предъявляются следующие
требования, [1]:

большая дальность действительного
огня;

высокая точность поражения цели,
практически не зависящая от дальности стрельбы, а также скорости и направления
движения цели;

высокая огневая маневренность;

малая глубина не поражаемой
(«мертвой») зоны перед огневой позицией;

поражение современных и
перспективных танков с любой толщиной брони, а также оснащенных динамической
защиты;

высокая маневренность и малая
уязвимость на поле боя;

обеспечение одновременной стрельбы
по нескольким целям;

автоматизация процесса наведения
ПТУР на цель;

независимость вероятности поражения
цели от квалификации оператора;

простота наведения ПУ на цель;

ведение эффективной стрельбы
ракетами в любое время суток при любых погодных условиях;

помехоустойчивость систем
управления;

надежность;

простота в эксплуатации и
конструкции;

высокая ремонтопригодность;

низкая себестоимость.

Одна из составных частей
электрооборудования БМ ПТРК, существенно влияющая на ТТХ комплекса в целом,
является следящий ЭП, который предназначен для автоматизации процессов
управления комплексом.

Поэтому, наряду с общими
требованиями к приводам наведения РАВ предъявляется ряд специфических
требований, [6]:

ЭП наведения ПТРК должен
обеспечивать повышенную точность наведения визира прибора наблюдения и ПУ на
цель;

необходимые значения скоростей
наведения и возможность быстрого переноса огня с одной цели на другую
(минимальная скорость наблюдения единица в минуту выбирается из условия
обеспечения точной наводки, а максимальная — единица макс. из условия быстрого
переноса огня и удержания скоростных целей в поле зрения визира ПН, а также
минимального ПН, а также минимального времени перевода из походного положения в
боевое и обратно): для ПУ и ПН ПТРК;

обеспечение необходимых углов
наведения ПУ и ПН: в вертикальной плоскости от-5° до + 15°, в горизонтальной ±
85°, [6].

Данные качества ЭП позволяют ПТРК
иметь достаточно высокую подвижность и огневую маневренность на поле боя, а
также высокую степень вероятности поражения современных танков и бронемашин
предполагаемого противника. Кроме этого привод наведения должен:

быть простым и надежным;

обеспечивать гибкость и удобство
управления;

обеспечивать четкость
функционирования (определенная последовательность выполнения отдельных операций
процесса управления) при нормальных и аварийных режимах работы;

обеспечивать простоту контроля
исправности схем ЭП и удобство нахождения ее неисправностей;

удобным и простым в эксплуатации,
сборке, разборке и ремонте;

обеспечивать безопасность при
эксплуатации, боевой работе и техническом обслуживании;

минимальный вес и габариты;

низкая стоимость изготовления,
ремонта, эксплуатации и обслуживания.

Выводы

. В условиях современного боя
бронетанковая техника является главной ударной силой. Сочетая в себе высокую
маневренность, огневую мощь и мощную бронезащиту, БТТ позволяет в короткие
сроки выполнять поставленные перед ней задачи.

. ПТРК позволяет эффективно бороться
с БТТ в условия современного боя. ПТРК поражают как подвижные так и не
подвижные цели, а также мало скоростные низко летящие воздушные цели в условиях
прямой оптической видимости, в любое время суток на больших дальностях.

. Важной неотъемлемой частью
современных ПТРК является следящий привод, который обеспечивает высокую
вероятность попадания ПТУР в цель, быстрый перенос огня, сокращения время
подготовки ПТРК к пуску ПТУР.

. В связи с модернизацией и
появлением новых образцов БТТ появилась необходимость и в новых средствах
обороны с БТТ противника. В условиях недостаточного финансирования повышение
ТТХ ПТРК, стоящих на вооружении, является важной задачей.

С этой целью проводится модернизация
ПТРК за счет повышения таких их характеристик как: скорострельность, время
переброса ПУ и перехода из походного в боевое положение и обратно, точность
стрельбы ПТУР и увеличения скорости наведения ПУ.

2.       РАЗРАБОТКА ФУНКЦИОНАЛЬНОЙ
СХЕМЫ ЭП ВН ПУ БМ 9П149

2.1     Устройство
и принцип работы ПУ БМ 9П149

ПУ служит для захвата ракеты 9М114
из механизма боеукладки, стыковки борт разъема ракеты 9М114 с цепями запуска
аппаратуры управления, перевода из походного положения в боевое и обратно,
наведение на цель и пуска ракеты 9М114, и сброса пустого контейнера, [8].

ПУ состоит из следующих элементов,
[8]:

люлька с механизмом привода кареток;

станок с механизмами наведения;

редуктор перевода;

уравновешивающий механизм;

стопорный механизм.

ПУ шарнирно закреплена на крышке
боевого отделения и может занимать два фиксированных положения походное и
боевое.

Люлька представляет собой балку,
шарнирно установленную на станке, на концах которой установлены подвижные
каретки и связаны между собой тягой. Передняя каретка при помощи рычагов
связана с редуктором привода кареток. На заднем конце люльки находится
чувствительный элемент и кабель для стыковки с разъемом ракеты 9М114. На
переднем торце люльки имеется отверстие для установки трубки ТХП-7-80, на
верхней части площадка для квадранта. Редуктор люльки имеет ручной дублер. По
средствам винтовой передачи люлька связана с редуктором ГН.

Станок — несущая часть ПУ. Наружная
труба шарнирно закреплена на крыше корпуса. Передней цапфой через систему
рычагов наружная труба связана с редуктором перевода ПУ из походного положения
в боевое и обратно. На задней цапфе закреплен рычаг, связанный тросом с
пружинным уравновешивающим механизмом. Внутренняя труба шарнирно установлена
внутри наружной трубы и связана с зубчатой передачей, с редуктором ГН, который
закреплен на наружной не вращающейся трубе. На верхнем конце наружной трубы
имеется цапфа, в которой установлены люлька и блок ВТ ВН. На трубе закреплены
крышка и платик с пазом для фиксации станка штоком стопорного механизма.

Редуктор привода — предназначен для
перевода ПУ из походного положения в боевое и обратно, а также для привода
стопорного механизма. Со станком редуктор связан тягой. Приводным элементом
редуктора является ЭД-Д-135. Редуктор снабжен ручным дублером, вращение
которого производится ключом для открывания люков.

Уравновешивающий механизм —
предназначен для уравновешивания ПУ при переводе из походного положения в
боевое и обратно. Механизм состоит из пружины сжатия и направляющей трубы,
системы роликов и троса, соединяющих рычаг станка с пружиной уравновешивающего
механизма.

Стопорный механизм — предназначен
для фиксации ПУ в боевом положении. Стопорный механизм состоит из штока,
связанного с кулачком редуктора перевода и возвратной пружиной. Стопорный
механизм расположен справа от ПУ на опоре приваренной к крышке боевого
отделения.

Работа в режиме ОБЗОР, [8]:

БМ 9П149 может осуществлять работу в
режиме ОБЗОР с помощью визира ВОП или прибора управления. Через ПН
осуществляется наблюдение за местностью, обнаружение цели и выдача
целеуказания.

Работа в режиме «ОДИНОЧНЫЙ» и
«АВТОМАТ».

В зависимости от боевой обстановки
БМ 9П149 может быть использовано в режиме «ОДИНОЧНЫЙ» и «АВТОМАТ».

В режиме «ОДИНОЧНЫЙ» (после команды
«БОЕВОЕ») система автоматически обеспечивает выполнение следующей операции:

открывание крышки боевого отделения;

захват из МБ ракеты 9М114 каретками
люльки;

перевод ПУ в боевое положение;

закрывание крышки;

переключение ВН и ГН ПУ с ВТ
датчиков походного положения на ВТ датчики прибора управления.

В режиме «АВТОМАТ» (после команды
«БОЕВОЕ») система автоматически обеспечивает те же операции, что и в режиме
«ОДИНОЧНЫЙ». Операции по наведению и пуску для обоих режимов одинаковы. Система
автоматики по команде «ПУСК» и включение следящей системы пеленгатора
обеспечивает выполнение следующих операций:

В режиме «ОДИНОЧНЫЙ», [2]:

переключение приводов ВН и ГН ПУ с
ВТ датчиков прибора управления на ВТ датчиков походного положения;

сброс пустого контейнера;

открывания крышек боевого отделения;

поворот барабана до подачи очередной
ракеты 9М114 в гнездо №1;

перевод ПУ в походное положение;

отключение приводов ВН и ГН ПУ;

закрывание крышки боевого отделения.

Выполнение тех же операций, что и в
режиме «ОДИНОЧНЫЙ» кроме последней (закрывание крышки) и, кроме того:

захват каретками люльки очередной
ракеты 9М114 из барабана;

перевод ПУ в боевое положение;

закрывание крышки боевого отделения;

переключение приводов ВН и ГН ПУ с
ВТ датчиков положения на ВТ датчики прибора управления.

Различие режимов «ОДИНОЧНЫЙ» и
«АВТОМАТ» после прохождения команды «ПУСК» заключается в том, что в режиме
«АВТОМАТ» ПУ захватывает из МБ следующую ракету 9М114 и выходит с ней в боевое
положение без подачи каких либо команд, а в режиме «ОДИНОЧНЫЙ» для этого
требуется подача команды «БОЕВОЕ» на ПО.

Работа в режиме «ЗАРЯЖАНИЕ».

В режиме «ЗАРЯЖАНИЕ» система
автоматически обеспечивает:

открывание крышки боевого отделения;

перевод ПУ в боевое положение (для
стабилизации положения люльки в момент перевода ПУ из походного положения в
боевое подключается привод ПУ, при достижении ПУ боевого положения привод
отключается);

поворот барабана по командам.

2.2     Общие
сведения о следящем приводе

Следящий привод представляет собой
замкнутую динамическую систему, управляющую перемещением объекта регулирования.
При этом регулируемая величина с той или иной степенью точности воспроизводит
приложенное к системе управляющее воздействие, [9].

В общем случае следящий привод имеет
в своем составе следующие основные устройства рисунок 2.1, [9]:

измерительное устройство (ИУ);

преобразующее устройство (ПрУ);

усилитель предварительный (УП);

усилитель мощности (УМ);

исполнительный двигатель (ИД);

механическая передача (редуктор)
(МП);

объект регулирования (ОР);

корректирующее устройство (КУ);

источник энергии (ИЭ).

ИУ предназначено для сравнения
текущего значения регулируемой величины с управляющим воздействием и
формирование на основе сравнения сигнала ошибки — первичного сигнала
управления. В измерительное устройство информация о текущем значении
регулируемой величины, поступает по каналу главной обратной связи.

ПрУ служит для преобразования
сигнала ошибки к виду, удобному для дельнейшего использования: дальнейшей
обработки, связанной с обеспечением нормального функционирования следящего
привода, уменьшение уровня помех.

Для придания следящему приводу
желаемых динамических характеристик формируется составляющие, пропорциональные
производным или интегралам от сигнала ошибки.

Рисунок 2.1 — Состав следящего
привода

УП предназначен для усиления по
напряжению и мощности сигнала, поступающего от ПрУ, до значений, достаточных
для управления усилителем мощности, сложение сигнала ошибки с сигналом,
поступающим от корректирующего устройства.

УМ предназначен для управления
потоком энергии, поступающим от источника энергии. Управляющим сигналом для
него служит сигнал с предварительного усилителя.

ИД предназначен для передачи
движения через МП на объект регулирования.

Перемещение объекта регулирования
происходит в направлении уменьшения сигнала ошибки. Если сигнал ошибки равен
нулю, то значение регулируемой величины совпадает со значением управляющего
воздействия. Кроме управляющего воздействия, в следящем приводе всегда
действуют возмущающие факторы (ветровой момент, момент от сил
неуравновешенности) и внутренние возмущение (пульсация напряжения питания,
дрейф нуля и т.д.), вызывающие отклонения регулируемой величины от требуемого
значения, [10].

Следящие приводы работают в
соответствии с установленной для них программой, которая предусматривает
обнаружение отклонения регулируемой величины от управляющего воздействия и, в
конечном счете -воздействие на объект регулирования с тем, чтобы свести
названное отклонение нулю. Подобный принцип работы характерен для систем
автоматического регулирования, по этому следящие приводы являются одним из
видов этих систем.

Динамические свойства следящих
приводов и законы изменения управляющих и возмущающих воздействий во многом
зависит от назначения объекта управления и выполняемых им функций.

По функциональному признаку СП БМ
ПТРК относятся к наземным подвижным следящим системам. Типичным входным
воздействием для приводов этой группы является скачкообразное изменения
углового перемещения визирного устройства. Основные требования: должно быть
ограничено время переброса объекта регулирования, а также обеспечен
аппереодический переходный процесс без перерегулирования.

Характер проектирования СП
существенным образом зависит от исполнительного элемента, так как его выбор
определяет не только элементарную базу и конструкцию привода, но и способы и
средства стабилизации, необходимые усилительные элементы. Наиболее
распространены в БМ ПТРК электрические следящие приводы, которые подразделяют
на системы постоянного и переменного тока.

По принципу действия СП можно
подразделить на три основные типа: позиционные, скоростные, комбинированные.

Следящие привады позиционного типа
предназначены для передачи на расстоянии угла поворота задающего устройства.

В скоростных СП сигнал ошибки
определяет скорость (частоту) вращения выходного вала.

Комбинированные следящие привады
представляют собой сочетание позиционной и скоростной систем, работающих на
один выходной вал.

2.3.1  Функциональная
схема ЭП ВН ПУ БМ 9П149

Обзор местности обнаружение целей и
выдача целеуказания осуществляется через ПН и производится в ручную. При выдаче
целеуказания оператор переходит на работу с прибором управления, [8].

Наведение снаряда на цель
осуществляется полуавтоматически. Оператор совмещает прицельную марку с целью,
а управление полетом изделия 9М114 производится автоматически.

Управление прицельной маркой
производится с помощью пульта управления. При отклонении рукоятки вверх — вниз
марка перемещается по вертикали со скоростями, пропорциональными углу
отклонения рукоятки. Сигналы управления по ГН с пульта управления через
электроблок поступают в ПрУп на исполнительный двигатель редуктора ГН, который
перемещает марку и разворачивает ВТ датчики. Сигналы с ВТ датчика ВН поступают,
[8]:

) на ВТ приемник в блоке ВТ ГН
привода ПУ. Сигналы рассогласования по ВН через блок управления поступают в
усилитель ВН и после усилителя ВН исполнительные двигателя редуктора ГН,
которые приводят ПУ в согласованное с прицельной маркой положение, а ВТ
приемник и датчик в согласованное положение;

) на ВТ приемнике опорно-поворотного
устройства антенного блока. Сигналы рассогласования поступают в блок управления
из состава ШТН -12 (совмещенные с усилителями мощности) и после усиления на
исполнительный двигатель опорно-поворотного устройства. Двигатель отрабатывает
команду по ВН, приводит антенный блок в согласование с линией визирования
положение, одновременно приводят ВТ приемник и датчик в согласованное
положение.

Функциональная схема ЭП ГН БМ 9П149
представлена на рисунке 2.2.

Рисунок 2.2 — Функциональная схема
ЭП ВН БМ 9П149

2.3.2  Анализ
функционирования ЭП ВН ПУ БМ 9П149

ЭП ВН ПУ, функциональная схема которого
приведена на рисунке 2.3, состоит из следующих основных частей, [8]:

редуктор ВН ПУ;

ВТ — датчик, два ВТ — приемника;

тахогенератор;

блок управления (усилитель и ФЧВ);

усилители У1 и У3;

пусковая установка ПУ.

Редуктор ВН представляет собой
цилиндрический двух ступенчатый редуктор с передачей винт — гайка на выходном
звене. При наведении по ВН редуктор имеет возможность качаться, относительно
опорной плоскости, по углу места. Приводным элементом редуктора является ЭД
ЭДМ-14. Для наведения при отключенном приводе на редукторе имеется ручка
ручного дублера. Считывание углов ведется по шкале ВН. Для фиксации люльки в
заданном положении по ВН при неработающем электроприводе служит стопор.
Редуктор ВН закреплен на секторе.

Блок ВТ ВН представляет собой плиту,
на которой размещены два вращающихся трансформатора, стойка с
микропереключателями, включение и отключение которых осуществляет блок
кулачков, блок электроэлементов.

Вращающийся трансформатор один
является приемником синхронной связи по ВН, а трансформатор второй является
датчиком приведения ПУ в положение для перезаряжания. Микропереключатели
являются концевыми выключателями соответственно вниз и вверх по ВН. Привод ВТ и
кулачков осуществляет блок зубчатых колес, установленных на оси качания люльки.

Усилители предназначены для
усиления по мощности сигналов рассогласования, поступающих с ВТ датчиков
прибора управления и управление ИД редуктора ВН.

Рисунок 2.3 — Функциональная схема
ЭП ВН ПУ БМ 9П149

Блок управления предназначен
для преобразования и усиления сигналов рассогласования между ВТ приемниками
сопровождения ПУ, усиление сигналов и подача их в усилители для усиления по
мощности.

ПУ служит для захвата ракеты
9М114 из механизма боеукладки, стыковки борт разъема ракеты 9М114 с цепями
запуска аппаратуры управления, перевода из походного положения в боевое и
обратно, наведение на цель и пуска ракеты 9М114, сброса пустого контейнера.

ПУ шарнирно закреплена на крыше
боевого отделения и может занимать фиксированное положение: походное и боевое.
В походном положении ПУ расположится горизонтально внутри броне корпуса, в
боевом вертикально над броне корпусом.

В качестве ТГ в редукторе ВН
используется электродвигатель ДПМ-25 Н1 — 02. Крутизна характеристики
тахогенератора около 4 В на 1000 об/мин, [6].

Помимо основных сигналов
управления приводами ПрУп, и антенного блока аппаратура БМ 9П149 вырабатывает
поправки для доворота ПУ или поля пеленгатора ПрУп.

Получив информацию о готовности
БМ 9П149, оператор нажимает кнопку «ПУСК» на приборе управления, и происходит
пуск ракеты 9М114.

После пуска ракеты 9М114 и
входа его в поле зрения пеленгатора, последний измеряет угловое изменение
ракеты 9М114 от линии визирования в горизонтальной и вертикальной плоскостях и
выдает электрические сигналы, пропорциональные этим отклонениям, которые
поступают затем в блок выработки команд. В БВК угловые координаты ракеты 9М114
преобразуются в линейные, на основе которых формируются сигналы управления
ракетой 9М114.

К сформированному сигналу по ВН
добавляется напряжение, соответствующее команде компенсации массы ракеты 9М114,
изменяющейся в процессе его полета. Команды, компенсирующие массу ракеты 9М114
подаются после его схода.

Компенсирующие команды
облегчают и ускоряют процесс выведения изделия на линию визирования и
предотвращает выход его из поля зрения пеленгатора.

При стрельбе в условиях наличия
пыли, дыма, тумана, дождя, а также при стрельбе на плаву оператор должен
работать с применением программы «ПЫЛЬ». Программа «ПЫЛЬ» добавляет к сигналу
управления по ВН положительное напряжение, имитирующее команду «ВВЕРХ», по
которой ракета 9М114 летит выше линии визирования. В зависимости от дальности
до цели, устанавливаемой оператором на пульте управления, это дополнительное
напряжение автоматически отключается и ракета 9М114 приводится к линии
визирования [8].

Выводы

1. Пусковая установка БМ 9П149 представляет
собой сложную электромеханическую систему, которая предназначена для захвата
ракеты 9М114 из механизма боеукладки, стыковки бортразъема ракеты 9М114 с
цепями запуска аппаратуры управления, перевода из походного положения в боевое
и обратно, наведения на цель и пуска ракеты 9М114, сброса пустого контейнера.

.   ЭП ПУ состоит из двух независимых друг от
друга ЭП: ЭП ВН и ЭП ГН, которые по составу приблизительно одинаковы.

.   ЭП ВН ПУ является электромеханическим
следящим приводом комбинированного типа и представляет в общем случае замкнутую
систему автоматического управления.

.   ЭП ГН ПУ работает в нескольких режимах:
«ОБЗОР», «ОДИНОЧНЫЙ», «АВТОМАТ» и «ЗАРЯЖАНИЕ».

3        ОЦЕНКА КАЧЕСТВА ПЕРЕХОДНОГО ПРОЦЕССА В
СЛЕДЯЩЕМ ЭП ВН ПУ БМ 9П149

3.1     Энергетический
расчет ЭП постоянного тока

Сущность энергетического расчета состоит в том,
что на основе изучения энергетики процессов управления выявляются необходимые
энергетические характеристики и определяются способы обеспечения заданных
динамических свойств системы при минимальном расходе энергии, [10].

В данном случае под энергетическими
характеристиками понимают требуемые (среднеквадратические и минимальные) значения
скорости движущего момента.

Алгоритм выполнения энергетического расчета
показан на рисунке 3.1.

В общем случае проектирование ЭП осуществляется
на основе исходных технических данных и требований к ЭП, [9]:

данные по передаточному устройству (в общем
случае передаточное число);

режим работы и данных по циклу работы в виде
нагрузочной диаграммы М(t)
и топограмм исполнительного органа ω(t),
где М(t) и ω(t)
приведенные к валу ЭД момент сопротивления и скорость исполнительного органа;

допустимое ускорение исполнительного органа;

диапазон, точность и плавность регулирования
координат и надежности системы ЭП;

экономические показатели.

Для нахождении значения требуемой
мощности ЭД введем поправку на ветровую нагрузку. С этой целью определим
статистический момент ветровой нагрузки. Момент ветровой нагрузки для
конструкций сложной конфигурации не может быть найден аналитически. Для его
определения необходимо экспериментальные характеристики аэродинамического
коэффициента Сmz, зависящего
от конфигурации и поверхности устройства. В случае заданной конструкции Сmz является
функцией от угла атаки α.

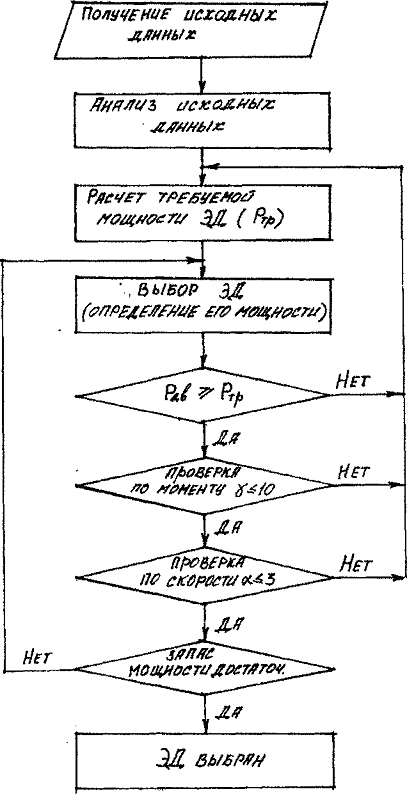

Рисунок 3.1 — Алгоритм выполнения
энергетического расчета ЭП

На рисунке 3.2 показаны кривые Сmz = f(α) для двух
различных типов конструкций. В нашем случае принимаем, что ветровая нагрузка
действует на сплошную поверхность. Найдем максимальный ветровой момент. Примем,
что максимальная скорость ветра 30 м/с, [9].

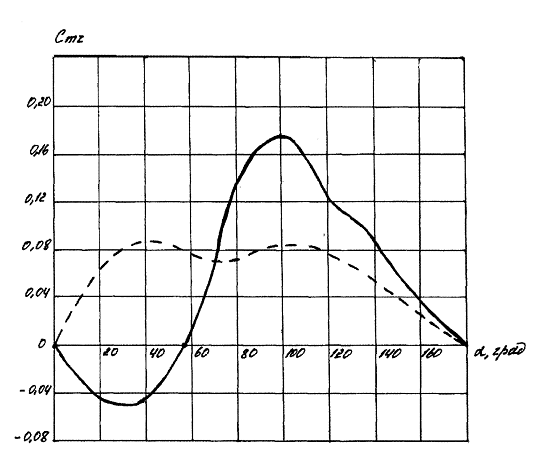

Рисунок 3.2 — Зависимость
аэродинамического коэффициента Сmz от угла направления ветра
для конструкций сложной конфигурации (сплошная кривая соответствует сплошной
поверхности)

Тогда:

,                                            (3.1)

где:

Сmz —
максимальное значение коэффициента;

Vmax — величина
максимальной относительной скорости ветра;

b — высота;

l — радиус;

ρ = 0,125 — массовая плотность
воздуха.

Максимальный ветровой момент в нашем
случае:

.                  (3.2)

Для выбора ЭД произведем
ориентировочный расчет требуемой мощности на его валу, [10, 11]:

,                             (3.3)

где:

η — коэффициент полезного
действия редуктора, равный 0,7;

Jн — момент
инерции нагрузки, равный 50 кг·м2 (с учетом ветровой нагрузки);

Мн — статический момент на валу
управляемого объекта, равный 67 Н·м (с учетом ветровой нагрузки);

ωн mах —
максимальное значение угловой скорости нагрузки, равная 0,419 рад/с;

εн mах —
максимальное значение ускорения, равное 1,395 рад/с2, [6].

Тогда:

,                (3.4)

В ЭП горизонтального наведения ПУ боевой
машины 9П149 применен электродвигатель серии ЭДМ-14 с параметрами:

Рном = 180 Вт, nном = 3000
об/мин, Мном = 58 Н·см, Jдв = 0,047 кг·м2, Uном = 27 В, Iа ном = 7,2
А, Rа = 0,90 м,
[1].

Редуктор данного ЭП имеет
передаточное число 275,8.

.       (3.5)

Определим требуемый вращающий
момент, [12]:

Проверяем ЭД по моменту, используя
отношение:

,                                                 (3.6)

где:

γ — коэффициент допустимой
перегрузки по моменту, равный 10.

,                                (3.7)

>> 0,1.

Для проверки ЭД по скорости
используем отношение, [12]:

,               (3.8)

где:

α = 1,2 — коэффициент
допустимого кратковременного увеличения скорости ЭД сверх номинальной:

,2 >> 0,00403 условие
выполняется.

Исходя из расчетов,
электродвигатель, примененный в ЭП ГН ПУ БМ 9П149, полностью соответствует
требованиям по мощности, моменту и скорости. Для построения механической
характеристики примем, что данный ЭД является ЭД параллельного возбуждения.

Тогда механическая характеристика
будет строиться по двум точкам с координатами (wхх; М = 0) и (wном; Мном), [9],

где:

wхх
— скорость идеального холостого хода;

,                               (3.9)

 ном — номинальное потребляемое
напряжение;

Iа ном —
номинальный ток якоря;

Rа —
сопротивление якоря;


ном — номинальная скорость вращения якоря ЭД;

М ном — номинальный момент, [8];

,                           (3.10)

Рном — номинальная мощность;

nном —
номинальная скорость вращения вала ЭД;

— коэффициент пропорциональности
(Рном — в кВт, nном — в об/мин.).

Тогда:

,                (3.11)

.                         (3.12)

Номинальная скорость вращения вала
ЭД:

.           (3.13)

По двум точкам с координатами(413;
0) и (314; 0,573) строим механическую характеристику ЭД рисунок 3.3.

Для построения кривой требуемой
мощности Ртр=f(iред) по
формуле, [12]:

,                (3.14)

где:

дв — момент инерции двигателя.

.(3.15).

Расчетные данные для построения
зависимости Ртр = f(iред)
представлены в таблице 3.1, а вид зависимости — на рисунке 3.4.

Для построения зависимости Рдв = f(iред) по
механической характеристике, представленной на рисунке 3.3, находим момент
двигателя для каждого заданного значения iред.
Определяем wк и Рдв к
исходя из условия, что iред = iк:


= iк·wн max;                                (3.16)

Рдв к = wк·Мк.                                 (3.17)

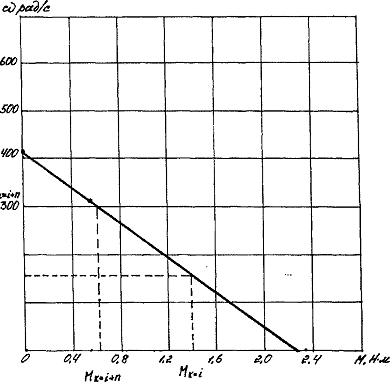

Рисунок 3.3 — График механической
характеристики

Вид зависимости Рдв = f(iред)
представлен на рисунке 3.4, а данные в таблице 3.2.

Таблица 3.1 — Расчетные данные для
построения зависимости Ртр = f(iред)

iред

0

100

300

500

600

700

900

1000

Ртр,
Вт

33,35

60,85

190,85

470,85

663,35

891

1418

1783

Таблица 3.2 — Расчетные данные для построения
зависимости Рдв = f(iред)

iред

0

100

200

500

600

700

986

wк, рад/с

0

41,9

83,8

209,5

251,4

293,3

413

Мк,
Н·м

0

2,14

1,88

1,08

0,92

0,74

0

Рдв,
ВТ

0

243

463

800

779

754

0

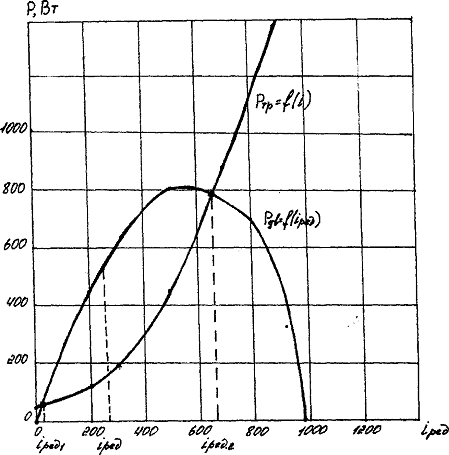

Рисунок 3.4 — График зависимостей Ртр = f(iред)
и Рдв = f(iред)

Анализ рисунка 3.4 показывает, что кривые
пересекаются в двух точках.

Из этого следует два вывода:

) запас мощности выбранного двигателя вполне
достаточен;

) выполняется условие iред1
< iред < iред2,
что свидетельствует о правильности выбранной величины iред.

3.2     Разработка
структурной схемы для моделирования ЭП ВН ПУ БМ 9П149 на ПЭВМ

.2.1    Общие сведения
о структурной схеме САУ

В отличие от функциональной схемы, показывающей
процессы происходящие в системе на основании физических законов, структурная
схема САУ имеет графическое представление зависимостей, описываемых
математически дифференциальными уравнениями [9].

Поскольку любой элемент САУ может быть представлен
в виде одного или нескольких динамических звеньев, то и в целом САУ структурно
может быть типовых ДЗ, соединенных между собой функциональной схеме образом.

Под структурной схемой, таким образом, будем
понимать условную схему, представленную в виде типовых ДЗ, соединенных между
собой определенным образом. Структурная схема рассматривается как схема
прохождения и преобразования сигналов в САУ. Отдельные звенья структурной схемы
не обязательно должны соответствовать определенным конструктивным элементам
схемы: они изображают части системы, характеризуемые определенными весовыми или
передаточными функциями. Один конструктивный элемент может быть представлен
несколькими ДЗ, а тогда несколько элементов объединяются в одно типовое звено.
Структурную схему составляют на основании функциональной схемы. В начале
определяют связи, по которым сигналы распределяются в Прямом направлении,
звенья при этом соединяются определенным образом, указывая стрелками,
направление распространения сигналов, их также наносят на структурную схему.
После этого в схему вводят, управляющее, возмущающее воздействия, показывают
промежуточные сигналы и сигналы на выходе объекта управления (регулируемый
параметр). И так, структурной схемой САУ называют схему, составленную по
уравнениям связи элементов системы изображающей их динамические свойства и
связь между собой, а также точки приложения действующих на нее возмущений, [8].

Связь между элементами САУ выражается ДУ,
которая составляется на основании физического закона, положенного в основу
работы элемента. На основании ДУ элементов, путем последовательного исключения
Переменных составляется ДУ САУ в целом.

Реакция САУ на изменение входного сигнала будет
определяться решением его ДУ [12].

Из курса математики известно, что решение ДУ
заключается в описании функции, удовлетворяющей этому решению. Для этой цели в
практике инженерных расчетов используется достаточно универсальный метод
решения линейных ДУ, получивший название операторного метода (преобразования
Лапласа).

Передаточной функцией линейной стационарной САУ
называют отношение преобразования Лапласа выходного сигнала к преобразованию
Лапласа входного сигнала при нулевых начальных условиях.

Таким образом, реакция САУ изменение ее входного
сигнала будет описываться ее переда точной функцией. Естественно, что не только
вся САУ, но и каждое ее звено, характеризуется своей передаточной функцией.
Одна из основных задач анализа САУ состоит в определении передаточных функций
отдельных звеньев и системы в целом. Сами передаточные функции являются
основными характеристиками САУ, [9].

3.2.2  Структурная
схема ЭП ВН ПУ БМ 9П149

Исходными данными для построения структурной
схемы ЭП ВН ПУ БМ 9П149 являются элементы ее функциональной схемы (рисунок
2.3), [8]:

измерительный элемент — ВТД и ВТП;

усилитель;

преобразующий элемент — редуктор;

исполнительное устройство — ЭД;

объект управления — ПУ;

корректирующие элементы — тахогенераторы.

Динамические свойства вышеперечисленных
элементов можно представить с помощью следующих типовых динамических звеньев.

Измерительный элемент — ВТД и ВТП представляет
собой два ВТ работающих в паре. Один ВТ принимает сигнал обратной связи, а
другой подает его на усилитель. ВТ имеет следующие основные параметры, [8]:

номинальное напряжение питания — 28 В;

частота питающего тока — 400 — 500 Гц;

частота вращения ротора — не более 60 об/мин.
Передаточная функция этого звена имеет следующий вид:

.                                    (3.18)

где:

ΔU(S) —
напряжение вырабатываемое измерительным устройством в операторной форме
(выходная величина);

Δα(S)- разность
углов разворота ПрУп и ПУ, в операторной форме (входная величина);

К1 — коэффициент передачи, который
показывает отношение выходного сигнала к входному воздействию. В данном случае
К1 = 0,8 В/град.

Тогда передаточная функция
измерительного звена примет вид:

.                                             (3.19)

Усилитель У1 представляет собой
совокупность усилительных элементов. Предназначен для усиления сигнала и подачи
его на исполнительный элемент через каскад. Передаточная функция усилителя
имеет вид:

,                                         (3.20)

где:

К2 — коэффициент передачи усилителя
равный 0,056 А/В.

,                                        (3.21)

где:

U1 — функция
равная разности сигнала поступающего с ВТ и сигнала обратной связи;

α1 — функция от времени
напряжения, снимаемая с тахогенератора, которая пропорциональна скорости
разворота ПрУп;

α2 — функция от времени
напряжения, снимаемая с тахогенератора, которая пропорциональна скорости
разворота ПУ.

Исполнительное устройство
представляет собой ЭД серии ЭДМ-14, имеющий следующие характеристики, [8]:

номинальная мощность — 180 Вт;

напряжение питания — 27 В;

номинальная частота вращения — 3000
об/мин;

КПД — не менее 0,65.

ЭД является исполнительным
двигателем редуктора ВН привода ПУ. Передаточная функция ЭД:

,                                (3.22)

где:

К3 — коэффициент передачи равный 667
град/В;

Т1 — постоянная времени,
характеризующая скорость протекания переходного процесса в исполнительном
устройстве, равная 0,1.

Преобразующий элемент, состоящий из
нескольких частей предназначен для передачи крутящего момента от ИД к объекту
управления. Передаточная функция n-го редуктора имеет вид:

,                                    (3.23).

,                                      (3.24)

где:

Кn —
коэффициент передачи n-го редуктора. Значения коэффициента
передачи следующие: К4 = 0,56; К5 = 0,1.

Объект управления — ПУ представляет
собой балку шарнирно установленную на станке и закрепленной на ней ПТУР в
контейнере. ПУ является в данной схеме апериодическим звеном передаточная
функция следующая:

,       (3.25)

где:

αоу(S) — функция
от времени угла поворота объекта управления;

αр(S) — функция
от времени угла поворота выходного вала редуктора;

Т2 — постоянная времени объекта
управления, равная 0,3;

К7 — коэффициент передачи объекта
управления, равный 1.

В качестве тахогенератора
используется ЭД серии ДПМ-25-Н1-02. Крутизна характеристики тахогенератора
около 4 В на 1000 об/мин, [8]. Передаточная функция:

,                            (3.26)

где:

Uα3(S) — функция
от времени значения напряжения, вырабатываемого на тахогенераторе (в
операторной форме);

α3(S) — функция
от времени угла разворота ПУ (в операторной форме);

К8 — коэффициент передачи
тахогенератора, равный 0,01;

Т3 — постоянная времени
тахогенератора, равная 0,01.

Производя замыкание структурной
схемы в соответствии с функциональной схемой и уравнением связи элементов,
получим структурную схему следящей системы ЭП ВН ПУ БМ 9П149, изображенную на
рисунке 3.5. После подстановки исходных данных для аналога схема примет вид,
представленный на рисунке 3.6.

Рисунок 3.5 — Структурная схема ЭП
ВН ПУ БМ 9П149

Рисунок 3.6 — Структурная схема
следящей системы ЭП ВН ПУ БМ 9П149 с учетом исходных данных

3.3     Анализ
результатов моделирования

.3.1    Моделирование
ЭП ВН ПУ БМ 9П149

Современный подход к проведению
проектно — конструкторских разработок изделий ракетно-артиллерийского
вооружения характеризуется широким применением средств вычислительной техники.

Одним из эффективных способов
повышения производительности инженерного труда и научной деятельности,
сокращения сроков и улучшения качества разработок является применение системы
автоматизированного проектирования. В условиях комплексной автоматизации и
проектно — конструкторских разработок успех в решении задач анализа и синтеза
систем АУ, в частности, электроприводов комплексов вооружения существенно от
используемой математической модели, [13].

Диалоговая система автоматизирования
моделирования и параметрической оптимизации (СИАМ) [9] работает с моделями,
которые можно представить в форме блок — схем, соответствующих схемам
исследуемых ЭП. Пользователь работает с СИАМ в режиме объектно-фиентированного
диалога. На экране формируется несколько окон с изображением объектов
программы: исследуемой модели, исходных данных графиков результатов. Всякие
изменения объектов в программе приводят к автоматическому изменению их
изображений, состояние экрана соответствует текущему состоянию программы. Набор
изображений выбирается так, чтобы создать достаточно полный образ исследуемой
ситуации.

СИАМ осуществляет параметрическую
оптимизацию, т.е. Централизованное изменение оптимизированных параметров модели
(коэффициентов усиления, постоянных времени и начальных условий) так, чтобы
обеспечить минимум входного сигнала некоторого блока при минимуме целевой
функции.

В СИАМ реализованы следующие методы
оптимизации: прямой поиск, покоординатный спуск, Монте-Карло.

Метод прямого поиска осуществляет
поиск направления спуска в пространстве параметров путем пробных окрестности
исходного приближения. Затем проводится серия ускоряющих шагов в выбранном
направлении до тех пор, пока еще уменьшается целевая функция. Сходимость метода
зависит от того, на сколько удачно выбрано исходное приближение. Метод
покоординатного спуска (Гаусса — Зейделя) производит поочередное изменение
оптимизируемых параметров по алгоритму «Золотого сечения». После
изменения последнего параметра вновь изменяется первый и т.д. до тех пор, пока
не будет исчерпан лимит вычислений целевой функции, либо когда ее изменения не
станут слишком малы. Работает медленнее метода прямого поиска, но с большей
гарантией успеха.

В методе Монте-Карло оптимизируемые
параметры выбираются случайным образом внутри заданной области допустимости.
При этом полностью игнорируется уже накопленная информация о поведении целевой
функции, поэтому не имеет смысла говорить о сходимости метода. Метод
используется для грубого поиска глобального экстремума много экстремальной
целевой функции.

Исходные данные для моделирования ЭП
НН ПУ приведены в таблице 3.3 [9]. Используя правило структурных
преобразований, получим структурную схему ЭП для моделирования, изображенную на
рисунке 3.5.

В результате автоматического
моделирования с помощью СИАМ были получены графики переходного процесса в ЭП ВН
ПУ боевой машины 9П149 для аналога и предлагаемого технического решения рисунок
3.7. С учетом внесенных изменений структурная схема ЭП для предлагаемого
технического решения примет вид, отображенный на рисунок 3.8.

Таблица 3.3 — Исходные данные для
моделирования

Название
элемента

Передаточная
функция

Числовые
параметры

Аналог

Предлагаемое
техническое решение

ВТ

К10.80.8

У

К20.0560.056

ид

К3667777

Т1

0.1

0.08

Р1

К40.050.05

Р2

К50.10.1

ОУ

К611

Т2

0.3

0.3

d

0.4

0.4

ТГ

К70.010.01

Т3

0.01

0.01

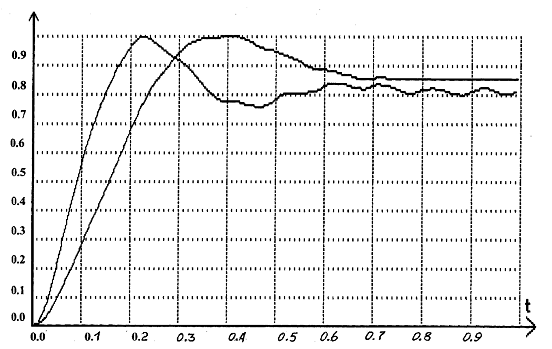

Рисунок 3.7 — График переходного процесса
аналога и предлагаемого технического решения

Рисунок 3.8 — Структурная схема
следящей системы ЭП ВН ПУ БМ 9П149 для моделирования после преобразований

3.3.2  Анализ
результатов моделирования ЭП ВН ПУ

Показатели (критерии) качества САУ
можно получить по виду кривой Переходного процесса, т.е. по виду реакции САУ на
единичное ступенчатое воздействие [13]. График переходной характеристики может
быть получен либо опытным путем, либо, как в нашем случае, расчетным с
использованием аналоговых или цифровых вычислительных машин.

Время регулирования tр является
основной характеристикой быстродействия системы. Это время, по истечении
которого переходная функция h(t)
приближается к установившемуся значению h(∞)
настолько, что, начиная с момента tр, ордината h(t) отличается
от h(∞) не
более чем на величину Δ, где Δ — заранее
заданная малая величина, представляющая собой обычно допустимую ошибку.

Выбор ширины зоны ± Δ нужно точно
оговорить, так как она существенно влияет на значение tр. Обычно
принимают Δ ± 1/5 % от h(∞),
исходя из опыта эксплуатации САУ.

Перерегулирование s %, равное
отношению наибольшего отклонения регулируемой величины hmax от
установившегося значения h(∞) к величине установившегося
значения:

Перерегулирование характеризует
склонность САУ к колебаниям, следовательно, и запасы устойчивости могут быть
охарактеризованы перерегулированием. Допустимые значения перерегулирования для
той или иной САУ может быть установлены на основании опыта эксплуатации
подобных систем. В большинстве случаев считается, что запас устойчивости,
является достаточным, если величина пере регулирования не превышает 10 — 25 %
[9]. Однако в некоторых случаях требуется, чтобы переходной процесс протекал
вообще без перерегулирования, т.е. был монотонным, в ряде других случаев может
допускаться 50 — 70 % перерегулирования, [10].

Время достижения (установления) tg — это
промежуток времени, необходимый для достижения первый раз установившегося
значения регулируемой величины. Указанный параметр характеризует
чувствительность системы к управляющим воздействиям и вместе с параметром tр определяет
быстродействие САУ.

Колебательность — число колебаний
системы управления в течение времени регулирования. Обычно колебательность
составляет 1
— 2 колебания.
В не которых САУ колебательность может вообще не допускается, а иногда
допускается до 3 — 4 колебаний. Например, большая колебательность следящих
систем автоматического сопровождения в цели не допустима, так как нарушается
режим слежения и приводит к быстрому разрушению кинематических цепей редуктора,
корда новой системы и других. Кроме того, большая колебательность вызывает
потерю объекта.

Исходя из анализа графиков
переходного процесса в ЭП ВН ПУ, отображенных на рисунке 3.7, определим
показатели качества для аналога и предлагаемого технического решения (таблица
3.4).

Показатели
качества

Аналог

Предлагаемое
техническое решение

Время
регулирования — tр, с

0,79

0,59

Перерегулирование
— s, %

12

6

Колебательность
— N

< 1

< 1

Выигрыш
в быстродействии, %

25

Скорость
наведения ПУ по горизонту, град/с

1,55

1,94

Как показывает анализ таблиц 3.3 и 3.4, для
получения ЭП горизонтального наведения ПУ боевой машины 9П149 с улучшенными
характеристиками по быстродействию необходимо в схеме ЭП аналога заменить
исполнительное устройство со значением параметров К3 = 667 град/В и Т1 = 0,1 с
на аналогичное со значением параметров К3 = 777 град/В и Т1 = 0,08 с. Для этого
необходимо повысить число оборотов исполнительного ЭД с n
= 3000 об/мин до n = 4000
об/мин [9].

Современная элементная база позволяет решить
данную задачу, так как двигатели ЭДМ-16 и их аналоги на заводах промышленности
с заданной величиной: n
= 4000 об/мин выпускаются, [11, 12].

Также необходимо учитывать, что погрешность
тахогенератора с увеличением числа оборотов его вала увеличивается, поэтому при
неизменной нагрузке необходимо использовать средние скорости вращения.

Выводы

. Структурная схема ЭП ВН ПУ построена на основе
ее функциональной схемы и с учетом динамических свойств входящих в нее
элементов.

. Предметом структурного анализа является
построение и преобразование структурной схемы ЭП в целях определения
передаточных функций системы и последующего использования ее качественных
характеристик.

. Исходными данными для моделирования является
динамические характеристики элементов ЭП ВН ПУ аналога БМ 9П149 и его структурная
схема.

. Показатели качества ЭП определены по виду
кривых переходного процесса, полученных с помощью диалоговой системы
автоматизированного моделирования СИАМ. При этом перерегулирование и
колебательность переходного процесса ЭП аналога: s
= 69 % и N < 1, что обеспечивает качественный режим переходного процесса в
ЭП.

. Основной характеристикой быстродействия
системы является время регулирования tр,
при допустимой ошибке Δ = 5 %,
равное: tра = 0,59 с, что,
по сравнению с аналогом, где tра
= 0,79 с, улучшает быстродействие системы на 25 % , и в конечном итоге
увеличение скорости подъема (опускания) ПУ с 1,55 град/с до 1,94 град/с, то
есть увеличивается скорострельность.

. Инженерная задача повышения быстродействия ЭП
может быть решена путем применения в редукторе ПУ исполнительного ЭД типа ЭДМ
-16 с n = 4000 об/мин.

4.       АНАЛИЗ ПОКАЗАТЕЛЕЙ ДЛЯ ОЦЕНКИ
БЕЗОТКАЗНОСТИ ОБРАЗЦА РАВ

4.1     Общая
характеристика показателей надежности изделия

Надежностью называется свойство объекта
(изделия) выполнять заданные функции, сохраняя свои эксплуатационные показатели
в заданных пределах требуемого промежутка времени или требуемой наработки.

Из этого следует, что надежность — это свойство
объекта (изделия), которое входит в общую совокупность всех свойств изделия,
называемую качеством.

В отличие от других свойств изделия (например,
свойств назначения) надежность имеет несколько особенностей, присущих только
этому свойству [14]:

надежность измеряется количественно (с помощью
установленных показателей);

однако определить величину этих показателей
можно только в процессе эксплуатации путем сбора информации и о поведении
большого количества изделий;

все факторы и условия, влияющие на надежность
изделий, являются случайными, поэтому для измерения надежности используются
показатели теории вероятности и математической статистики;

при определении различных показателей надежности
необходимо иметь для эксперимента (наблюдения) большое количество однотипных
изделий: чем больше объектов наблюдения точнее результаты, но только при
бесконечном числе объектов можно получить истинное значение показателя, поэтому
на практике всегда говорят об оценке значение показателей, т.е. обоих
приближенном значении; так как показатели надежности являются вероятностными,
то и используются оно для оценки надежности не единичного объекта (изделия), а
целой совокупности одиночных образцов.

При расчете показателей надежности следует
считать эти особенности, не рассматривая показатели как детерминированные
величины.

Надежность как составное свойство качества
изделий, в свою очередь, является сложным (комплексным) свойством, состоящим из
четырех единичных свойств: безотказность, долговечность, сохраняемости и
ремонтопригодность.

Для оценки (измерения) каждого из этих свойств
установлены показатели. Эти показатели называются единичными, т.е.
характеризующими надежность по каждому из указанных свойств. Кроме единичных
установлены также и комплексные показатели, которые характеризуют надежность по
двум и более из указанных единичных показателей одновременно.

Для оценки надежности различных видов изделий
вооружения и военной техники нормативной документацией [14] установлены
оперативно — тактические, технические и технико-экономические показатели
надежности. Оперативно — тактические показатели являются комплексными и определяются
только для комплексов, образцов вооружения и составных частей функционального
назначения, входящих в комплексы или образцы вооружения (например, коэффициенты
оперативной готовности, сохранения эффективности (Кэф) и вероятность
нормального функционирования (Роз(t)).

К технологическим показателям относятся
единичные показатели безотказности:

) интенсивность (X) и параметр (w)
отказов;

) наработка до отказа (Тср) и на отказ (Т);

) вероятность безотказного срабатывания (Ро) и
безотказной работы Р(t),
долговечности, сохраняем ости и ремонтопригодности.

К технико-экономические показателям надежности
относятся:

) комплексные показатели Ремонтопригодности
(определяются только для комплексов вооружения);

) единичные показатели ремонтопригодности
(определяются для образцов техники).

Выбор номенклатуры показателей надежности для
конкретных изделий зависит от особенностей конструкции и эксплуатации изделия,
от характера восстановления отказов и других критериев.

4.2     Анализ
показателей безотказности системы со смешанным соединением элементов

Безопасность — свойство изделия сохранять
работоспособность в течении некоторого (заданного) времени или наработки.
Безотказность может оцениваться в режимах использования, хранения и
транспортирования [14].

Для оценки безотказности изделий нормативной
документацией установлен ряд показателей, в частности: вероятность безотказной
работы Р(t), вероятность
отказа g(t)
и интенсивности отказов λ(t).

Рассмотрим указанные показатели:

Вероятность безотказной работы является основным
показателем безотказности. ВБР называется вероятность того, что в пределах
заданной наработки (календарное время) отказ в изделии не возникнет.
Символически это определение можно записать так:

,                                        (4.1)

где:

Q — случайное
время (наработки) возникновения отказа;

t1 — заданное
время (наработка).

Графическое отображение этого
определения представленного на рисунке 4.1.

При оценке безотказности изделий
учитывается только сам факт возникновения отказа и не учитывается его характер.
Кроме того, заданный (наблюдаемый) отрезок времени в течение которого
оценивается безотказность, может рассматриваться как от начала эксплуатации (Оt), так и в
любой другой момент времени (t1, t2).
Показателем, противоположным ВБР, является вероятность отказа. Вероятность
отказа — вероятность того, что случайное время возникновения отказа Q окажется
меньше заданного времени t2:

.                                           (4.2)

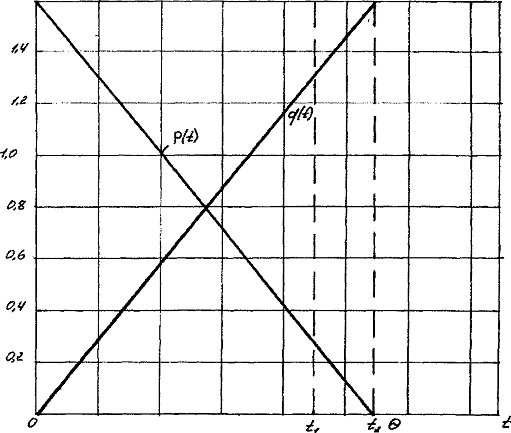

Рисунок 4.1 — Графическая
интерпретация вероятности и времени безотказной работы P(t) и
возникновение отказа g(t)

Следовательно, по физическому смыслу
g(t) — есть
функция распределения F(t) времени
возникновения отказа:

,                                                         4.3)

Известно, что (рисунок 4.1):

.                                           (4.4)

Интенсивностью отказа λ(t) называют
отношение количества изделий h(t),
отказавшие изделия не восстанавливаются и не заменяются на новые:

.                                             (4.5)

где:

.                                          (4.6)

(t) —
количество изделий до начала испытаний;

N(t + Δt) —
количество изделий, работоспособность в течении времени Д после начала
испытаний.

Для многих элементов λ(t) имеет
закономерность, представленную на рисунке 4.2, где показаны три характерных
участка:- участок приработки. На этом участке λ(t)
определяется убывающей функцией;- участок нормальной эксплуатации. Для многих
изделий в этом периоде характерно возникновение только внезапных отказов.
Следовательно, на этом участке λ(t) не
изменяется и равна константе;- участок: к внезапным отказам добавляются
постепенные отказы (износы и старения). На этом участке λ(t)
определяется возрастающей функцией.

Рисунок 4.2 — Зависимость
интенсивности возникновения отказа от периода эксплуатации изделия

В настоящее время при массовом
(серийном) изготовлении различных изделий на заводах — изготовителях проводят
испытания на надежность с целью определения для них величин ВБР Р(t) и
интенсивности отказов λ(t).
Полученные значения помещают в таблице и называют табличными. Эти значения
используются при оценке надежности проектируемых изделий, включающих известные
(стандартные) элементы.

На практике чаще всего встречаются
смешанные соединения элементов. Это соединение имеет несколько разновидностей.
Общая система имеет параллельное соединение одной или нескольких подсистем, в
которых отдельные элементы подключены последовательно или, наоборот: под
системы с параллельным соединением соединены между собой последовательно.
Возможна комбинация этих случаев. Для последовательного соединения элементов
ВБР определяется следующим [14]:

,                                         (4.7)

где:

n —
количество последовательно соединительных элементов в j — й
подсистеме;

Рi(t) — ВБР
каждого i — го
элемента подсистемы.

Для параллельного соединения
элементов ВБР определяется так [17]:

,                                       (4.8)

где:- количество подсистем
(элементов) подключенных параллельно;

Рj(t) — ВБР
каждой подсистемы (элемента).

Для смешанного соединения элементов
ВБР определяется по формуле [14]:

,                                                (4.9)

где:

m —
количество подсистем имеющих параллельное соединение;

Рk(t) — ВБР k — х
подсистема с параллельным соединением;

n —
количество подсистем (элементов) имеющих только последовательное соединение;

Рj(t) — ВБР j — ых
подсистем (элементов) только с последовательным соединением элементов.

4.3     Расчеты
показателей безотказности ЭП ВН ПУ БМ 9П149

Используя функциональную схему ЭП ВН
ПУ, составим расчетную схему надежности рисунок 4.3, которая отображает систему
со смешанным соединением элементов, при этом усилитель и исполнительное
устройство имеет ВБР Рj=2(t),
тахогенератор ТГ с усилителем и исполнительным устройством соединены
параллельно. Данное соединение имеет ВБР Рк=1(t). Кроме
того, редуктора Р1, Р2 и объект управления соединены последовательно и имеют
общую ВБР Рj=3(t). Датчик ВТ
имеет ВБР Рj=1(t). Данные
подсистемы между собой соединены последовательно, представляют систему со
смешанным соединением с ВБР Рс(t).

Исходные данные для расчета
надежности системы представлены в таблице 4.1.

Рисунок 4.3 — Расчетная схема
надежности ЭП ГН ПУ БМ 9П149

а) общая

б) преобразованная для формулы

Найдем ВБР системы в целом:

Для ВТ:

Рj=1(t) = Р1(t) = 0,9.

Для подсистемы включающей в себя
усилитель и исполнительное устройство ВБР:

Рj=2(t) = Р3(t) Р4(t) = 0,8 ·
0,8 = 0,64.

Для подсистемы: тахогенератор,
усилитель и исполнительное устройство ВБР:

Рk=1(t) = 1 — [1-
Рj=2(t)] · [1 —
Р6(t)] = 1 — [1
— 0,64] · [1 — 0,85] = 0,95.

Для подсистемы редуктор и объект
управления ВБР:

Рj=3(t) = Р6(t) · Р7(t) = 0,9 ·
0,8 = 0,72.

ВБР системы:

Рc(t) = Рj=1(t) · Рk=1(t)· Рj=3(t) = 0,9 ·
0,95 · 0,72 = 0,61.

Таким образом, вероятность
безотказной работы ЭП ГН ПУ БМ 9П149 равна 61%.

Таблица 4.1 — Исходные данные для
расчета надежности системы ЭП ГН ПУ БМ 9П149

Элементы
системы

λi·10-3

Р(t)

ВТД/ВТП

6

0,9

Усилитель

10

0,8

Редуктор

8

0,9

Исполнительное
устройство

10

0,8

Тахогенератор

2

0,85

Объект
управления

10

0,8

4.4     Рекомендации по
техническому обслуживанию и эксплуатации ЭП ПУ

Боевая машина 9П149 должна постоянно находится в
полной боевой готовности, которая обеспечивается наличием и полной исправностью
всех его элементов и ЗИП.

Одной из составных частей БМ, существенно
влияющей на ее боеспособность, является следящий ЭП. Для поддержания которого в
технически исправном состоянии необходимо строго соблюдать правила
эксплуатации, сбережения и хранения изделия, а также качественно в указанные
сроки производить техническое обслуживание, своевременно выявлять и устранять
неисправности техническое обслуживание поводится в целях поддержания БМ 9П149 в
постоянной боевой готовности путем обязательных внешних осмотров, комплексных
проверок, работоспособности, своевременного выявления и устранения возникших
неисправностей.

К работе с БМ 9П149 допускаются лица изучившие
устройства МТЛБ, боевой машины 9П149, ракеты 9М114 и правила техники
безопасности при работе с ними.

При работе с БМ 9П149 (со следящим ЭП)
устанавливаются следующие правила техники безопасности, [8]:

пользоваться только инструментом,
приспособлениями и измерительными приборами, предусмотренными настоящей
«Инструкцией по Эксплуатации», перед началом перевода ПУ убедится в отсутствии
людей и посторонних предметов на корпусе БМ;

при проверке наведения ПУ нахождение людей в
зоне вращения ее не допускается;

в БМ не допускается нахождение не
предусмотренных документацией вещей, деталей и посторонних предметов.
Инструмент и приспособления, рукоятки дублеров и т.п., должны располагаться
только на установленных местах.

При проведении ТО запрещается, [8]:

проводить ТО при нахождении ракеты 9М114 в
барабане (кроме КО) при наличии 9М114 их необходимо извлечь и уложить вне БМ,

пользоваться при подстановки и регулировки
блоков аппаратуры отвертками, имеющими рукоятки из электропроводящего
материала,

пользоваться неисправным инструментом и
приспособлениями,

применять кабели с поврежденной изоляцией,

производить замену предохранителей или
сигнальных ламп при включенном питании,

использовать ручные дублеры редукторов барабана,
ГН при нахождении ПУ в походном положении.

Виды ТО БМ 9П149, [2]:

контрольный осмотр (КО);

текущее обслуживание (ТеО);

техническое обслуживание №1 (ТО-1);

техническое обслуживание №2 (ТО-2);

сезонное обслуживание (СО).

Все виды ТО кроме ТО-2 проводятся расчетом КПМ
9В868 с привлечением расчета БМ 9П149. При КО, ТеО следящего ЭП ПУ перечень
работ и проверок сводится к внешнему осмотру, очистки от грязи и пыли
апробирование работоспособности.

При ТО-1 проверяется: функционирования изделия
9С484 с помощью имитатора ответчика.

При ТО-2 производится:

проверка надежности стопорения крышки боевого
отделения;

проверка статистической погрешности согласования
ПУ, антенного блока с линией визирования прибора управления;

проверка БМ 9П149 с помощью имитатора 9Ф716;

проверка избыточного давления в отделении
управления.

Техническое обслуживание №2 проводится через
2400 — 3000 километров пробега или 250 часов работы, но не реже 1 раза в 2
года. При длительном хранении ТО №2 проводится 1 раз в 3 года, ТО группового
комплекта ЗИП проводится 1 раз в 2 года.

ТО изделия должно производится только
подготовленным расчетом с соблюдением мер безопасности.

Для поддержания ЭП ПУ в исправном состоянии
необходимо своевременно выявлять и устранять все неисправности, которые могут
возникнуть в процессе эксплуатации. Для ускорения процесса обнаружения
неисправностей целесообразно пользоваться методами внешнего осмотра, измерений
и замены.

Метод внешних осмотров предполагает осмотр
блоков, узлов ЭП и определение возможного места неисправности по внешним
признаками проявлениям, при которых узел или блок могут быть сразу забракованы
без их вскрытия (нарушение механической целостности блока, узлов и кабелей,
неполное соединение штепсельных разъемов и т. п.).

Метод измерений применяется, если внешний осмотр
не дал определенных результатов для выявления неисправностей, подозреваемые
элементы проверяются на соответствие требуемым значениям электрических
параметров или на функционирование согласно методике, указанной в технической
документации.

Метод замены заключается в удалении деталей,
узлов, блоков и кабелей, исправность которых сомнительна и установление вместо
них исправных. Если при такой замене неисправности исчезают, значить был
действительно неисправный элемент.

Расчету БМ разрешается устранять только мелкие
неисправности, оговоренные в Инструкции по Эксплуатации. Другие неисправности
устраняются с привлечением расчета КПМ 9В868.

Выводы

танк бой стрельба ракета

1. Номенклатура показателей надежности
достаточно обширна. Выбор этих показателей для конкретных изделий, в частности,
для ПТРК, зависит от особенности конструкции и эксплуатации изделия, а также от
характера восстановления отказов.

. Одним из основных технических показателей
надежности является безотказность. Для оценки безотказности изделия РАВ на
основе нормативной документации выбраны такие основные показатели как ВБР Р(t),
интенсивность отказа λ(t).

. Из анализа функциональной схемы ЭП ВН ПУ
следует, что расчетная схема надежности соответствует смешанному соединению
элементов в системе, при этом ВБР привода для времени t
= 1 год составляет Р(t)
= 0,61, что для данного типа изделия образцов РАВ является приемлемой
величиной.

. Техническое состояние ЭП ВН ПУ, являющегося
составной частью БМ 9П149, существенно влияет на его боеготовность.

. Для поддержания ЭП ВН ПУ БМ 9П149 в технически
исправном состоянии необходимо строго соблюдать правила эксплуатации,
сбережения, хранения изделия, качественно и своевременно проводит ТО,
своевременно выявлять и устранять неисправности.

ЗАКЛЮЧЕНИЕ

Существенное расширение круга целевых задач,
возлагаемых на комплексы РАВ, сопровождается ростом сложности и увеличением
автономности их основных частей и элементов.

Внедрение последних достижений науки и техники
на базе новейших технологий в различной области машиностроительного
производства привело к возможности проектирования и создания ПТРК 3-го
поколения, которое должны отвечать таким требованиям:

автоматизация процесса наведения на цель;

ведение эффективной стрельбы ракетами в любое
время суток в любых погодных условиях;

помехоустойчивость к оптическим помехам;

поражение современных и перспективных танков,
оснащенных динамической защитой;

обеспечение одновременной стрельбы по нескольким
целям сразу;

поражение танка сверху.

Неотъемлемой задачей на пути достижения этих
задач является усовершенствование ЭП ПТРК.

Основное требование, предъявляемое к следящему
ЭП современных БМ ПТРК, — ограничение времени переброса объекта регулирования,
а также обеспечение аппериодичного переходного процесса без перерегулирования.

Техническое решение, предложенное в данном
дипломном проекте, направлено на модернизацию аналога, т.е. следящего ЭП ВН ПУ
боевой машины 9П149, и состоит в уменьшении времени регулирования переходного
процесса, как основной характеристики быстродействия системы, за счет
применения в ЭП ВН ПУ более скоростного электродвигателя типа ЭДМ-16.

Результаты, полученные в дипломном проекте,
могут быть использованы в качестве исходного материала для дальнейших исследования
по модернизации штатных образцов РАВ, комплексной разработки их узлов на основе
современной элементной базы, а также при проверке и настройке блоков и узлов ЭП
во время проведения ТО-2.

СПИСОК ИСПОЛЬЗОВАНЫХ ИСТОЧНИКОВ

1.
Караулов К.И., Богомолов А.И. Требования современного общевойскового боя к
ракетно-артиллерийскому и танковому вооружению Сухопутных войск: Учебное
пособие. — М.: МО РФ, 2000. — 93 с.

.
Ермычев Г.К. Электропривод боевых машин противотанковых ракетных комплексов —
М.: Воениздат 1987. — 75 с.

.
Зайцев А.С., Булатов О.Г., Лебедев А.В. Борьба с противотанковой техникой
противника // Военная мысль, 2000г. №2. — с. 21-25.

.
Китаев П.А. Тактика — Тула: ТВАИУ, 1997.- 87 с. Ю.Копылов И.П. Справочник по
электрическим машинам. Том 1- М.: ЭНЕРГОАТОМИЗДАТ, 1988. — 328 с.

.
Боевой устав Артиллерии Сухопутных войск. Часть 2 -М.: Воениздат 1974. — 89 с.

.
Изделие 9П149. Техническое описание и инструкция по эксплуатации. Часть 1 -М.:
Воениздат 1987. -152 с.

.
Жабин И.П., Медведев А.Г. Ракетные комплексы сухопутных войск. Часть 2:
Противотанковые ракетные комплексы. — Тула: ТВАИУ, 1996. — 59 с.

.
Изделие 9П149. Техническое описание и инструкция по эксплуатации. Часть 2 -М.:
Воениздат 1987. — 72 с.

.
Муртищев В.А. Сборник задач по расчету систем автоматического управления
изделий РАВ. — Тула: ТВАИУ, 1997. — 86 с.

.
Шевчук А.А. Методическое указание по курсовому проектированию электропривода
РАВ. Методическое пособие. — Тула: ТВАИУ, 1993. — 44 с.

.
Копылов И.П. Справочник по электрическим машинам. Том 1- М: ЭНЕРГОАТОМИЗДАТ,
1988. — 328 с.

.
Копылов И.П. Справочник по электрическим машинам. Том 2- М. ЭНЕРГОАТОМИЗДАТ,
1988. — 317 с.

.
Основы проектирования следящих систем. -М.: «Машиностроение», 1978. —
78 с.

.
Н. Салуквадзе К.В. Теоретические основы эксплуатации Артиллерийского
вооружения. — М.: Воениздат 1985. — 287 с.

Проект электропривода вертикального наведения пусковой установки изделия 9П149 с улучшенными характеристиками по быстродействию

ВЫПУСКНАЯ
КВАЛИФИКАЦИОННАЯ РАБОТА

Тема:
«Проект электропривода вертикального наведения пусковой установки изделия
9П149 с улучшенными характеристиками по быстродействию»

СОДЕРЖАНИЕ

СПИСОК УСЛОВНЫХ ОБОЗНАЧЕНИЙ И
СОКРАЩЕНИЙ

ВВЕДЕНИЕ

. ТАКТИКО-ТЕХНИЧЕСКОЕ ОБОСНОВАНИЕ
ДИПЛОМНОГО ПРОЕКТА

.1       Анализ взглядов вероятного
противника на применение танков в современном бою

.2       Анализ системы
противотанковой обороны в современных условиях

.3       Особенности боевого
применения БМ 9П149

.4       Тактико-технические требования,
предъявляемые к ЭП ПТРК

Выводы

. РАЗРАБОТКА ФУНКФИОНАЛЬНОЙ СХЕМЫ ЭП
ВН ПУ БМ 9П149

.1       Устройство и принцип работы
ПУ БМ 9П149

.2       Общие сведения о следящем
приводе

.3       Анализ функциональной схемы
ЭП ВН ПУ БМ 9П149

.3.1    Функциональная схема ЭП ВН
ПУ БМ 9П149

.3.2    Анализ функционирования ЭП
ВН ПУ БМ 9П149

Выводы.

.         ОЦЕНКА КАЧЕСТВА
ПЕРЕХОДНОГО ПРОЦЕССА В СЛЕДЯЩЕМ ЭП ВН ПУ БМ 9П149

.1       Энергетический расчет ЭП
постоянного тока

.2       Разработка структурной
схемы для моделирования ЭП ВН ПУ БМ 9П149 на ПЭВМ

.2.1    Общие сведения о структурной
схеме САУ

.2.2    Структурная схема ЭП ВН ПУ
БМ 9П149

.3       Анализ результатов
моделирования

.3.1    Моделирование ЭП ВН ПУ БМ
9П149

.3.2    Анализ результатов
моделирования ЭП ВН ПУ

Выводы

.         АНАЛИЗ ПОКАЗАТЕЛЕЙ ДЛЯ
ОЦЕНКИ БЕЗОТКАЗНОСТИ ОБРАЗЦА РАВ

.1 Общая характеристика показателей
надежности изделия

.2 Анализ показателей безотказности
системы со смешанным соединением элементов

.3 Расчет показателей безотказности
ЭП ВН ПУ БМ 9П149

.4 Рекомендации по техническому
обслуживанию и эксплуатации ЭП ПУ

Выводы

ЗАКЛЮЧЕНИЕ

СПИСОК ИСПОЛЬЗОВАНЫХ ИСТОЧНИКОВ

СПИСОК УСЛОВНЫХ СОКРАЩЕНИЙ И ОБОЗНАЧЕНИЙ

аптап — артиллерийский противотанковый полк;

АКБ  — аккумуляторная батарея;

БМ    — боевая машина;

БМП  — боевая машина пехоты;

БТТ   — бронетанковая техника;

ВБР   — вероятность безотказной работы;

ВН     — вертикальное наведение;

ВС     — вооруженные силы;

ВТ     — вращающийся трансформатор;

ВТД  — вращающийся трансформатор датчик;

ВТП  — вращающийся трансформатор приемник;

ГН     — горизонтальное наведение;

ДАГ  — дивизионная артиллерийская группа;

ДЗ     — динамическое звено;

ДУ     — дифференциальное уравнение;

ЗИП   — запасные части, инструмент,
принадлежности;

ИД     — исполнительный двигатель;

ИУ     — измерительное устройство;

ИЭ     — источник энергии;

КО    — контрольный осмотр;

КПМ — контрольно проверочная машина;

КПД  — коэффициент полезного действия;

КУ     — корректирующее устройство;

МБ    — механизм боеукладки;

МСД — мотострелковая дивизия;

мсп    — мотострелковый полк;

МТЛБ — многоцелевой тягач легко бронированный;

НАУ  — наземная аппаратура управления;

ОВ     — отравляющие вещества;

ОВрез — общевойсковой резерв;

ОМП — оружие массового поражения;

ОР     — объект регулирования;

ПН     — прибор наведения;

ПОЗ  — подвижный отряд заграждения;

ПрУ   — преобразующие устройство;

ПрУп — прибор управления;

ПТ     — противотанковый;

птдн  — противотанковый дивизион;

птрез — противотанковый резерв;

ПТРК — противотанковый ракетный комплекс;

ПТС  — противотанковые средства;

ПТУР — противотанковая управляемая ракета;

птбатр — противотанковая батарея;

ПУ     — пусковая установка;

РАВ   — ракетно-артиллерийское вооружение;

РВ     — радиоактивные вещества;

РФ     — Российская Федерация;

САУ  — система автоматического управления;

СО    — сезонное обслуживание;

СП     — следящий привод;

США — Соединенные Штаты Америки;

ТА     — танковая армия;

ТГ     — тахогенератор;

ТО     — техническое обслуживание;

ТеО   — текущие обслуживание;

тп      — танковый полк;

ТТХ  — тактико-технические характеристики;

У       — усилитель;

УМ    — усилитель мощности;

УП     — усилитель предварительный;

ФВУ  — фильтровентиляционная установка;

ФЧВ  — фазочувствительный выпрямитель;

ЭД     — электродвигатель;

ЭП     — электромеханический привод.

ВВЕДЕНИЕ

В условиях современной войны танки, по мнению
военных специалистов, будут решающей ударной силой при проведении боевых
операций сухопутных войск. Это обусловлено их высокими ТТХ: большой скоростью
движения по — пересеченной местности; высокой огневой мощью; возможностью
ведения эффективной стрельбы с ходу на большие дальности; мощной броней и
защищенностью экипажа от ОМП, [1].

ПТРК являются одним из основных
высокоэффективных видов противотанкового оружия малой и средней дальности, а на
больших дальностях — оружия малой и средней дальности, а на больших оружия
малой и средней дальности, а на больших дальностях — единственным средством,
обеспечивающим поражение брони ровных целей с первого-второго выстрела.

Состоящие на вооружении ПТРК второго поколения
не в полной мере удовлетворяют предъявляемые к перспективным противотанковым
средствам требованиям повышения скорострельности; автоматизации процессов
поражение БТТ с верхней полусферы уменьшение влияния психофизического состояния
оператора на эффективность стрельбы; вероятность безотказного функционирования
не менее 0,95; вероятность поражения цели с первого выстрела не менее 0,85…0,96
коэффициент готовности комплекса 0,9…0,95, [1]. В условиях ограниченного
финансирования разработка и принятие на вооружение перспективных ПТРК третьего
поколения затруднена. Поэтому актуальным является задач совершенствования
системы противотанковой обороны модернизации как комплекса в целом, так и основных
его составных частей и элементов, влияющих на эффективность боевого применения.

Современные БМ ПТРК являются сложными
электротехническими системами, имеющие в своем составе большое количество
электрооборудования, наиболее важной составной частью, которого является
следящий ЭП. Наличие следящего ЭП обеспечивает возможность быстрого переноса
огня, высокую точность попадания ПТУР в цель, уменьшение минимальной дальности
поражения цели, сокращение времени на подготовку БМ к пуску ПТУР, удобство
работы оператора и уменьшение влияния его психофизического состояние на
эффективность стрельбы, увеличение скорости наведения ПТУР на цель и другие,
[2].

Современное состояние техники и технологии
производства позволяет на основе новой элементной базы применять в старых
образцах БМ ПТРК следящие ЭП или их элементы с улучшенными характеристиками.

Исходя из этого, решаемая в данном дипломном
проекте задача улучшения характеристик ЭП штатного образца РАВ является
актуальной и важной.

1.       ТАКТИКО-ТЕХНИЧЕСКОЕ ОБОСНОВАНИЕ ДИПЛОМНОГО
ПРОЕКТА

.1       Анализ
взглядов вероятного противника на применение танков в современном бою

В связи с появлением эффективных противотанковых
средств, военные теоретики зарубежных стран считают, что бронетанковую технику
целесообразно применять совместно с мотопехотными (пехотными) подразделениями.
Пехотные подразделения, имея значительное количество противотанковых средств и
средств ближнего боя, своим огнем поражают противотанковые средства противника,
тем самым, создавая условия для свободного действия собственных противотанковых
сил, [3].

Однако в зависимости от тех условий, где
проходит бой место танковых подразделений в составе общевойсковых сил может
изменяться. Так при резко пересеченной, не просматриваемой местности, и при
заранее подготовленной обороны целесообразно использовать за пехотными
подразделениями, так как это обеспечит меньшую вероятность поражения танка и
одновременно обеспечит прикрытие пехоты огнем танковых орудий, [1].

При ведении боевых действий в городе танки
применяются за пехотными подразделениями, но задача их действий усложняется
из-за большого количества препятствий и уменьшения маневренности. Кроме того,
применение танков в городских условиях увеличивает вероятность его поражения
огнем противника из-за близкого соприкосновения.

Танк по-прежнему является главной ударной силой
сухопутных войск. Сочетая в себе высокую мобильность, надежную броне защиту, и
мощное вооружение способен быстро выполнять поставленную задачу, но создание
новых систем борьбы с броне объектами не дает возможности применение танков
отдельно от пехотных подразделений. Увеличение возможности ПТС происходит за
счет: увеличения поражающего действия ПТ снарядов и ракет, повышение
мобильности ПТС и быстродействия, использование более благоприятных условий местности
для маскировки ПТС.

Поэтому в ведущих странах мира проводится
модернизация старых образцов бронетанковой техники и создания новых систем.
Модернизация ведется по нескольким направлениям, [2]:

оснащение танка новыми системами, что в конечном
итоге повышает его эффективность в оборонительном бою;

установка автоматических систем обнаружения и
сопровождения цели, автомата заряжания;

внедрение систем противодействия обнаружению,
защиты верхней полусферы и противоминной защиты;

нового вооружения;

повышение защищенности корпуса путем установки
дополнительных модулей брони;

увеличение дальности поражения;

установка нового типа двигателя;

усовершенствования характеристик ЭП ПУ на основе
современной элементной базы.

Все это в совокупности должно обеспечивать более
высокую живучесть танка в условиях современного боя.

В обороне танки эффективно используют местность
и маскировочные возможности. Кроме того, они обладают повышенными огневыми
возможностями, так как хорошо просматривают местность, легко обнаруживают движущиеся
цели и ведут огонь с места. В целях обороны танки также используют для
нанесения контр ударов и устойчивых позиций обороны.

В современных локальных войнах танки также
выступают в качестве эффективного средства поражения. Так во время войны в
Персидском заливе США и ее союзники использовали более 3000 танков. Индия
постоянно наращивает свой танковый потенциал. В странах Западной Европы и США
модернизируют имеющиеся и создают новые образцы бронетанковой техники и т.д.
[1].

Таким образом, применение танков в современном
бою, по мнению иностранных военных специалистов, позволяет качественно
использовать их возможности: маневренность, защищенность и мощное вооружение,
что в свою очередь позволяет обеспечить мобильность вооруженных сил и
использовать танк как мощное вооружение, как при наступлении, так и в обороне,
а сравнительные тактико-технические характеристики приведены в таблице 1.1.

Успешное применение танков в любом виде боя
считается невозможным без успешной борьбы с противотанковыми вертолетами и другими
эффективными средствами противника, без жесткого взаимодействия со своими
вертолетами.

Таблица 1.1-Сравнительные ТТХ современных танков

Характеристики

Т-80У
Россия

М1А1
Абрамс США

Леопард-2
Германия

Челленджер
Великобритания

Леклерк
Франция

Боевая
масса, т

46

63

55,1

62

54

Мощность
двигателя, л.с.

1250

1500

1200

1200

1500

Скорость,
км/ч:


по шоссе

70

67

70

56

71


по местности

48

48

40

45

50

Экипаж,
чел.

3

4

4

4

3

Броня,
мм

Динамическая
защита

Многослойная
500 мм

Многослойная
500 мм

Многослойная
600 мм

Многослойная
600 мм

Вооружение:
пушка

125-мм
гладкоствольная

120-мм
гладкоствольная

120-мм
гладкоствольная

120-мм
гладкоствольная

120-мм
гладкоствольная

7,62-мм
пулемет

1

2

2

1

12,7-мм
пулемет

1

1

1

Дальность
воздействия огня, км

5,0

2,2

2,2

2,2

3,5

1.2     Анализ системы противотанковой обороны в
современных условиях

В армейском противотанковом артиллерийском полку
общевойсковой танковой армии имеется противотанковый дивизион, в состав
которого входит 3 противотанковые батареи на вооружении имеется 9 БМ 9П149.
Всего в состав противотанкового дивизиона входит 27 БМ 9П149, [4].

Противотанковый артиллерийский дивизион в
обороне обычно составляет противотанковый резерв соединения или входит в его
состав.

В птдн в составе противотанкового резерва
находится между первым и вторым эшелоном соединения. В зависимости от места в
боевом порядке соединения птрез выполняет следующие задачи, [5]:

уничтожает танки и другие бронированные цели
противника, прорвавшегося в глубину обороны;

прикрывает брежи в обороне, образовавшиеся в
результате массированных огневых и ядерных ударов противника, промежутки между
подразделениями и открытые фланги частей;

прикрывает выдвижение и развертывание второго
эшелона (ОВрез) на огневой рубеж;

для проведения контратак.

Все задачи в обороне птдн выполняет в тесном
взаимодействии с ГТОЗ, подразделением вертолетов, противотанковыми средствами
мс подразделений, танками (БМП) вторых эшелонов и артиллерией.

При непосредственном соприкосновении с
противником птрез может использоваться на передовых позициях для подавления
атакующих танков, [5].

ПТрез в обороне назначается один два запасных
района сосредоточения и рубежи развертывания в условиях отсутствия
непосредственного соприкосновения с противником.

До начала боя птдн обычно находится в основном
районе сосредоточения. В ходе боя по команде старшего командира противотанковый
резерв выдвигается на указанный рубеж и уничтожает наступающие танки. Порядок
взаимодействия и выдвижения птрез показан на рисунке 1.1.

Рисунок 1.1 — Схема соединения в обороне

Сравнительный анализ ТТХ ПТРК большой дальности
РА и армий развитых стран мира (таблица 1.2) показал, что ПТРК
«Штурм-С» по основным характеристикам не уступает, а по некоторым и
превосходит зарубежные образцы, [5].

Таблица 1.2 — Основные сравнительные данные
современных ПТРК большой дальности

Наименование
средств, страна

Дальность
стрельбы, м

Бронепробиваемость,
мм

Тип
системы управления

Скорострельность,
выст/мин

Боекомплект,
шт.

Тип
ПУ

ТОУ-2А
США

65-3750

1000

полуавтоматическая

2

самоходная

ХОТ-2
Франция

75-4000

900

полуавтоматическая

2-3

самоходная

SS-11В1 Франция

350
— 3000

600

полуавтоматическая

1
— 3

самоходная

«Штурм-С»
Россия

400
— 5000

полуавтоматическая

3
— 4

12

самоходная

Современная система ПТО ВС РФ при слаженном
взаимодействии с мотострелковыми подразделениями и грамотном применении ПТРК
позволяет эффективно бороться с танками противника.

.3       Особенности
боевого применения БМ 9П149

Противотанковым ракетным комплексом называется
совокупность средств, функционально связанных и совместно обеспечивающих
подготовку пуска, пуск и наведение ПТУР на цель, [6].

Назначение: подготовка к пуску и пуск
производится с использованием пусковой установки (ПУ). Слежение за целью,
выработка команд, управление — ракетой, и передача их на ракету осуществляется
с использованием аппаратуры управления ТПРК, цель поражается боевой частью
ПТУР. В соответствии с этими строится схема ПТРК рисунок 1.2, [1].

Согласно существующей классификации ПТРК «ШТУРМ-С»
является ПТРК большой дальности с полуавтоматической системой наведения, с
радиоуправлением ПТУР, [7].

Комплекс предназначен для борьбы подвижными и
неподвижными бронированными, малоразмерными наземными целями, а также с мало
скоростными низколетящими целями. БМ 9П149 позволяет вести стрельбу с места, с
коротких остановок и на плаву, в условиях прямой оптической видимости в любое
время суток и года. БМ способна преодолевать водные преграды, [6].

Рисунок 1.2 — Схема построения современного ПТРК

Состав БМ 9П149, [6]:

базовая машина МТЛБ;

пусковая установка;

привод ПУ;

механизм боеукладки;

крышка с приводом;

система электропитания;

счетчик моточасов 228 ИП-110;

система автоматики;

изделие 9С484;

изделие 9С485;

система ввода поправок;

распределительная коробка;

средства связи;

смотровые приборы;

средства радиационной и химической разведки;

дополнительное вооружение;

монтажный комплект кабелей;

одиночный комплект ЗИП.

Организационно-штатная принадлежность ПТРК
«Штурм-С» представлена на рисунке 1.3.

Для выполнения боевой задачи БМ 9П149 занимает
огневую позицию. Огневые позиции занимаются, как правило, в составе
подразделения по установленной команде, [4].

Работу на БМ разрешается проводить только при
работающем двигателе. При этом обороты двигателя должны быть средними,
напряжения подзарядки АКБ по вольтамперметру должно быть 26,5 — 28,5 В, [8].

На стоянке допускается непрерывная работа
двигателя в течение 6 часов с проработкой на максимальных оборотах или
последующей загрузкой двигателя в течение 30 минут до номинальной нагрузки
(пробегом БМ).

В случае отрицательной (минусовой) температуры
окружающего воздуха при работе АКБ рекомендуется включить отопитель ОВ-65Г.

Перед началом движения БМ 9П149 и по окончании
работы с ПрУп 9С484 рукоятку «РАССТОПОР-ЗАСТОПОР» ставить в положение
«ЗАСТОПОР», [8].

При преодолении БМ 9П149 зоны, зараженной ОВ или
РВ, необходимо включить ФВУ в режим фильтрации. Скорость движения должна быть
максимальной для данных дорожных условий.

В условиях эксплуатации в зимнее время во
избежание замерзания электролита нельзя допускать разряда АКБ до напряжения
менее 22 В. До начала работы необходимо включить тумблер «ОБОГРЕВ» на
приборе управления. В случае если время перевода превышает 5 секунд, необходимо
сделать несколько переводов (один — два) из походного положения в боевое и
обратно в режиме «ЗАРЯЖАНИЕ».

В условиях жаркого пустынного климата
рекомендуется пользоваться естественной вентиляцией и ФВУ в режиме
«ВЕНТЕЛЯЦИЯ». Для обеспечения нормальной работы изделия следует
сокращать сроки между очередными номерными ТО на 20-30%, [8].

При преодолении водных преград обратить особое
внимание на то, чтобы при входе в воду и выходе БМ из воды ПУ находилась в
походном положении, а крышки боевого отделения, люки и кормовые двери были
закрыты и застопорены, водоворот открыт.

Рисунок 1.3 — Организационная
штатная принадлежность ПТРК 9П149

.4       Тактико-технические
требования, предъявляемые к ЭП ПТРК

Исходя из анализа требований к системе
противотанковой обороны ВС РФ, к современным ПТРК предъявляются следующие
требования, [1]:

большая дальность действительного
огня;

высокая точность поражения цели,
практически не зависящая от дальности стрельбы, а также скорости и направления
движения цели;

высокая огневая маневренность;

малая глубина не поражаемой
(«мертвой») зоны перед огневой позицией;

поражение современных и
перспективных танков с любой толщиной брони, а также оснащенных динамической
защиты;

высокая маневренность и малая
уязвимость на поле боя;

обеспечение одновременной стрельбы
по нескольким целям;

автоматизация процесса наведения
ПТУР на цель;

независимость вероятности поражения
цели от квалификации оператора;

простота наведения ПУ на цель;

ведение эффективной стрельбы
ракетами в любое время суток при любых погодных условиях;

помехоустойчивость систем
управления;

надежность;

простота в эксплуатации и
конструкции;

высокая ремонтопригодность;

низкая себестоимость.

Одна из составных частей
электрооборудования БМ ПТРК, существенно влияющая на ТТХ комплекса в целом,
является следящий ЭП, который предназначен для автоматизации процессов
управления комплексом.

Поэтому, наряду с общими
требованиями к приводам наведения РАВ предъявляется ряд специфических
требований, [6]:

ЭП наведения ПТРК должен
обеспечивать повышенную точность наведения визира прибора наблюдения и ПУ на
цель;

необходимые значения скоростей
наведения и возможность быстрого переноса огня с одной цели на другую
(минимальная скорость наблюдения единица в минуту выбирается из условия
обеспечения точной наводки, а максимальная — единица макс. из условия быстрого
переноса огня и удержания скоростных целей в поле зрения визира ПН, а также
минимального ПН, а также минимального времени перевода из походного положения в
боевое и обратно): для ПУ и ПН ПТРК;

обеспечение необходимых углов
наведения ПУ и ПН: в вертикальной плоскости от-5° до + 15°, в горизонтальной ±
85°, [6].

Данные качества ЭП позволяют ПТРК
иметь достаточно высокую подвижность и огневую маневренность на поле боя, а
также высокую степень вероятности поражения современных танков и бронемашин
предполагаемого противника. Кроме этого привод наведения должен:

быть простым и надежным;

обеспечивать гибкость и удобство
управления;

обеспечивать четкость
функционирования (определенная последовательность выполнения отдельных операций
процесса управления) при нормальных и аварийных режимах работы;

обеспечивать простоту контроля
исправности схем ЭП и удобство нахождения ее неисправностей;

удобным и простым в эксплуатации,
сборке, разборке и ремонте;

обеспечивать безопасность при
эксплуатации, боевой работе и техническом обслуживании;

минимальный вес и габариты;

низкая стоимость изготовления,
ремонта, эксплуатации и обслуживания.

Выводы

. В условиях современного боя
бронетанковая техника является главной ударной силой. Сочетая в себе высокую
маневренность, огневую мощь и мощную бронезащиту, БТТ позволяет в короткие
сроки выполнять поставленные перед ней задачи.

. ПТРК позволяет эффективно бороться
с БТТ в условия современного боя. ПТРК поражают как подвижные так и не
подвижные цели, а также мало скоростные низко летящие воздушные цели в условиях
прямой оптической видимости, в любое время суток на больших дальностях.

. Важной неотъемлемой частью
современных ПТРК является следящий привод, который обеспечивает высокую
вероятность попадания ПТУР в цель, быстрый перенос огня, сокращения время
подготовки ПТРК к пуску ПТУР.

. В связи с модернизацией и
появлением новых образцов БТТ появилась необходимость и в новых средствах
обороны с БТТ противника. В условиях недостаточного финансирования повышение
ТТХ ПТРК, стоящих на вооружении, является важной задачей.

С этой целью проводится модернизация
ПТРК за счет повышения таких их характеристик как: скорострельность, время
переброса ПУ и перехода из походного в боевое положение и обратно, точность
стрельбы ПТУР и увеличения скорости наведения ПУ.

2.       РАЗРАБОТКА ФУНКЦИОНАЛЬНОЙ
СХЕМЫ ЭП ВН ПУ БМ 9П149

2.1     Устройство
и принцип работы ПУ БМ 9П149

ПУ служит для захвата ракеты 9М114
из механизма боеукладки, стыковки борт разъема ракеты 9М114 с цепями запуска
аппаратуры управления, перевода из походного положения в боевое и обратно,
наведение на цель и пуска ракеты 9М114, и сброса пустого контейнера, [8].

ПУ состоит из следующих элементов,
[8]:

люлька с механизмом привода кареток;

станок с механизмами наведения;

редуктор перевода;

уравновешивающий механизм;

стопорный механизм.

ПУ шарнирно закреплена на крышке
боевого отделения и может занимать два фиксированных положения походное и
боевое.

Люлька представляет собой балку,
шарнирно установленную на станке, на концах которой установлены подвижные
каретки и связаны между собой тягой. Передняя каретка при помощи рычагов
связана с редуктором привода кареток. На заднем конце люльки находится
чувствительный элемент и кабель для стыковки с разъемом ракеты 9М114. На
переднем торце люльки имеется отверстие для установки трубки ТХП-7-80, на
верхней части площадка для квадранта. Редуктор люльки имеет ручной дублер. По
средствам винтовой передачи люлька связана с редуктором ГН.

Станок — несущая часть ПУ. Наружная
труба шарнирно закреплена на крыше корпуса. Передней цапфой через систему
рычагов наружная труба связана с редуктором перевода ПУ из походного положения
в боевое и обратно. На задней цапфе закреплен рычаг, связанный тросом с
пружинным уравновешивающим механизмом. Внутренняя труба шарнирно установлена
внутри наружной трубы и связана с зубчатой передачей, с редуктором ГН, который
закреплен на наружной не вращающейся трубе. На верхнем конце наружной трубы
имеется цапфа, в которой установлены люлька и блок ВТ ВН. На трубе закреплены
крышка и платик с пазом для фиксации станка штоком стопорного механизма.

Редуктор привода — предназначен для
перевода ПУ из походного положения в боевое и обратно, а также для привода
стопорного механизма. Со станком редуктор связан тягой. Приводным элементом
редуктора является ЭД-Д-135. Редуктор снабжен ручным дублером, вращение
которого производится ключом для открывания люков.

Уравновешивающий механизм —
предназначен для уравновешивания ПУ при переводе из походного положения в
боевое и обратно. Механизм состоит из пружины сжатия и направляющей трубы,
системы роликов и троса, соединяющих рычаг станка с пружиной уравновешивающего
механизма.

Стопорный механизм — предназначен
для фиксации ПУ в боевом положении. Стопорный механизм состоит из штока,
связанного с кулачком редуктора перевода и возвратной пружиной. Стопорный
механизм расположен справа от ПУ на опоре приваренной к крышке боевого
отделения.

Работа в режиме ОБЗОР, [8]:

БМ 9П149 может осуществлять работу в
режиме ОБЗОР с помощью визира ВОП или прибора управления. Через ПН
осуществляется наблюдение за местностью, обнаружение цели и выдача
целеуказания.

Работа в режиме «ОДИНОЧНЫЙ» и
«АВТОМАТ».

В зависимости от боевой обстановки
БМ 9П149 может быть использовано в режиме «ОДИНОЧНЫЙ» и «АВТОМАТ».

В режиме «ОДИНОЧНЫЙ» (после команды
«БОЕВОЕ») система автоматически обеспечивает выполнение следующей операции:

открывание крышки боевого отделения;

захват из МБ ракеты 9М114 каретками
люльки;

перевод ПУ в боевое положение;

закрывание крышки;

переключение ВН и ГН ПУ с ВТ
датчиков походного положения на ВТ датчики прибора управления.

В режиме «АВТОМАТ» (после команды
«БОЕВОЕ») система автоматически обеспечивает те же операции, что и в режиме
«ОДИНОЧНЫЙ». Операции по наведению и пуску для обоих режимов одинаковы. Система
автоматики по команде «ПУСК» и включение следящей системы пеленгатора
обеспечивает выполнение следующих операций:

В режиме «ОДИНОЧНЫЙ», [2]:

переключение приводов ВН и ГН ПУ с
ВТ датчиков прибора управления на ВТ датчиков походного положения;

сброс пустого контейнера;

открывания крышек боевого отделения;

поворот барабана до подачи очередной
ракеты 9М114 в гнездо №1;

перевод ПУ в походное положение;

отключение приводов ВН и ГН ПУ;

закрывание крышки боевого отделения.

Выполнение тех же операций, что и в
режиме «ОДИНОЧНЫЙ» кроме последней (закрывание крышки) и, кроме того:

захват каретками люльки очередной
ракеты 9М114 из барабана;

перевод ПУ в боевое положение;

закрывание крышки боевого отделения;

переключение приводов ВН и ГН ПУ с
ВТ датчиков положения на ВТ датчики прибора управления.

Различие режимов «ОДИНОЧНЫЙ» и
«АВТОМАТ» после прохождения команды «ПУСК» заключается в том, что в режиме
«АВТОМАТ» ПУ захватывает из МБ следующую ракету 9М114 и выходит с ней в боевое
положение без подачи каких либо команд, а в режиме «ОДИНОЧНЫЙ» для этого
требуется подача команды «БОЕВОЕ» на ПО.

Работа в режиме «ЗАРЯЖАНИЕ».

В режиме «ЗАРЯЖАНИЕ» система
автоматически обеспечивает:

открывание крышки боевого отделения;

перевод ПУ в боевое положение (для
стабилизации положения люльки в момент перевода ПУ из походного положения в
боевое подключается привод ПУ, при достижении ПУ боевого положения привод
отключается);

поворот барабана по командам.

2.2     Общие
сведения о следящем приводе

Следящий привод представляет собой
замкнутую динамическую систему, управляющую перемещением объекта регулирования.
При этом регулируемая величина с той или иной степенью точности воспроизводит
приложенное к системе управляющее воздействие, [9].

В общем случае следящий привод имеет
в своем составе следующие основные устройства рисунок 2.1, [9]:

измерительное устройство (ИУ);

преобразующее устройство (ПрУ);

усилитель предварительный (УП);

усилитель мощности (УМ);

исполнительный двигатель (ИД);

механическая передача (редуктор)
(МП);

объект регулирования (ОР);

корректирующее устройство (КУ);

источник энергии (ИЭ).

ИУ предназначено для сравнения
текущего значения регулируемой величины с управляющим воздействием и
формирование на основе сравнения сигнала ошибки — первичного сигнала
управления. В измерительное устройство информация о текущем значении
регулируемой величины, поступает по каналу главной обратной связи.

ПрУ служит для преобразования
сигнала ошибки к виду, удобному для дельнейшего использования: дальнейшей
обработки, связанной с обеспечением нормального функционирования следящего
привода, уменьшение уровня помех.

Для придания следящему приводу
желаемых динамических характеристик формируется составляющие, пропорциональные
производным или интегралам от сигнала ошибки.

Рисунок 2.1 — Состав следящего
привода

УП предназначен для усиления по
напряжению и мощности сигнала, поступающего от ПрУ, до значений, достаточных
для управления усилителем мощности, сложение сигнала ошибки с сигналом,
поступающим от корректирующего устройства.

УМ предназначен для управления
потоком энергии, поступающим от источника энергии. Управляющим сигналом для
него служит сигнал с предварительного усилителя.

ИД предназначен для передачи
движения через МП на объект регулирования.

Перемещение объекта регулирования
происходит в направлении уменьшения сигнала ошибки. Если сигнал ошибки равен
нулю, то значение регулируемой величины совпадает со значением управляющего
воздействия. Кроме управляющего воздействия, в следящем приводе всегда
действуют возмущающие факторы (ветровой момент, момент от сил
неуравновешенности) и внутренние возмущение (пульсация напряжения питания,
дрейф нуля и т.д.), вызывающие отклонения регулируемой величины от требуемого
значения, [10].

Следящие приводы работают в
соответствии с установленной для них программой, которая предусматривает
обнаружение отклонения регулируемой величины от управляющего воздействия и, в
конечном счете -воздействие на объект регулирования с тем, чтобы свести
названное отклонение нулю. Подобный принцип работы характерен для систем
автоматического регулирования, по этому следящие приводы являются одним из
видов этих систем.

Динамические свойства следящих
приводов и законы изменения управляющих и возмущающих воздействий во многом
зависит от назначения объекта управления и выполняемых им функций.

По функциональному признаку СП БМ
ПТРК относятся к наземным подвижным следящим системам. Типичным входным
воздействием для приводов этой группы является скачкообразное изменения
углового перемещения визирного устройства. Основные требования: должно быть
ограничено время переброса объекта регулирования, а также обеспечен
аппереодический переходный процесс без перерегулирования.

Характер проектирования СП
существенным образом зависит от исполнительного элемента, так как его выбор
определяет не только элементарную базу и конструкцию привода, но и способы и
средства стабилизации, необходимые усилительные элементы. Наиболее
распространены в БМ ПТРК электрические следящие приводы, которые подразделяют
на системы постоянного и переменного тока.

По принципу действия СП можно
подразделить на три основные типа: позиционные, скоростные, комбинированные.

Следящие привады позиционного типа
предназначены для передачи на расстоянии угла поворота задающего устройства.

В скоростных СП сигнал ошибки
определяет скорость (частоту) вращения выходного вала.

Комбинированные следящие привады
представляют собой сочетание позиционной и скоростной систем, работающих на
один выходной вал.

2.3.1  Функциональная
схема ЭП ВН ПУ БМ 9П149

Обзор местности обнаружение целей и
выдача целеуказания осуществляется через ПН и производится в ручную. При выдаче
целеуказания оператор переходит на работу с прибором управления, [8].

Наведение снаряда на цель
осуществляется полуавтоматически. Оператор совмещает прицельную марку с целью,
а управление полетом изделия 9М114 производится автоматически.

Управление прицельной маркой
производится с помощью пульта управления. При отклонении рукоятки вверх — вниз
марка перемещается по вертикали со скоростями, пропорциональными углу
отклонения рукоятки. Сигналы управления по ГН с пульта управления через
электроблок поступают в ПрУп на исполнительный двигатель редуктора ГН, который
перемещает марку и разворачивает ВТ датчики. Сигналы с ВТ датчика ВН поступают,
[8]:

) на ВТ приемник в блоке ВТ ГН
привода ПУ. Сигналы рассогласования по ВН через блок управления поступают в
усилитель ВН и после усилителя ВН исполнительные двигателя редуктора ГН,
которые приводят ПУ в согласованное с прицельной маркой положение, а ВТ
приемник и датчик в согласованное положение;

) на ВТ приемнике опорно-поворотного
устройства антенного блока. Сигналы рассогласования поступают в блок управления
из состава ШТН -12 (совмещенные с усилителями мощности) и после усиления на
исполнительный двигатель опорно-поворотного устройства. Двигатель отрабатывает
команду по ВН, приводит антенный блок в согласование с линией визирования
положение, одновременно приводят ВТ приемник и датчик в согласованное
положение.

Функциональная схема ЭП ГН БМ 9П149
представлена на рисунке 2.2.

Рисунок 2.2 — Функциональная схема
ЭП ВН БМ 9П149

2.3.2  Анализ
функционирования ЭП ВН ПУ БМ 9П149

ЭП ВН ПУ, функциональная схема которого
приведена на рисунке 2.3, состоит из следующих основных частей, [8]:

редуктор ВН ПУ;

ВТ — датчик, два ВТ — приемника;

тахогенератор;

блок управления (усилитель и ФЧВ);

усилители У1 и У3;

пусковая установка ПУ.

Редуктор ВН представляет собой
цилиндрический двух ступенчатый редуктор с передачей винт — гайка на выходном
звене. При наведении по ВН редуктор имеет возможность качаться, относительно
опорной плоскости, по углу места. Приводным элементом редуктора является ЭД
ЭДМ-14. Для наведения при отключенном приводе на редукторе имеется ручка
ручного дублера. Считывание углов ведется по шкале ВН. Для фиксации люльки в
заданном положении по ВН при неработающем электроприводе служит стопор.
Редуктор ВН закреплен на секторе.

Блок ВТ ВН представляет собой плиту,
на которой размещены два вращающихся трансформатора, стойка с
микропереключателями, включение и отключение которых осуществляет блок
кулачков, блок электроэлементов.

Вращающийся трансформатор один
является приемником синхронной связи по ВН, а трансформатор второй является
датчиком приведения ПУ в положение для перезаряжания. Микропереключатели
являются концевыми выключателями соответственно вниз и вверх по ВН. Привод ВТ и
кулачков осуществляет блок зубчатых колес, установленных на оси качания люльки.

Усилители предназначены для
усиления по мощности сигналов рассогласования, поступающих с ВТ датчиков
прибора управления и управление ИД редуктора ВН.

Рисунок 2.3 — Функциональная схема
ЭП ВН ПУ БМ 9П149

Блок управления предназначен
для преобразования и усиления сигналов рассогласования между ВТ приемниками
сопровождения ПУ, усиление сигналов и подача их в усилители для усиления по
мощности.

ПУ служит для захвата ракеты
9М114 из механизма боеукладки, стыковки борт разъема ракеты 9М114 с цепями
запуска аппаратуры управления, перевода из походного положения в боевое и
обратно, наведение на цель и пуска ракеты 9М114, сброса пустого контейнера.

ПУ шарнирно закреплена на крыше
боевого отделения и может занимать фиксированное положение: походное и боевое.
В походном положении ПУ расположится горизонтально внутри броне корпуса, в
боевом вертикально над броне корпусом.

В качестве ТГ в редукторе ВН
используется электродвигатель ДПМ-25 Н1 — 02. Крутизна характеристики
тахогенератора около 4 В на 1000 об/мин, [6].

Помимо основных сигналов
управления приводами ПрУп, и антенного блока аппаратура БМ 9П149 вырабатывает
поправки для доворота ПУ или поля пеленгатора ПрУп.

Получив информацию о готовности
БМ 9П149, оператор нажимает кнопку «ПУСК» на приборе управления, и происходит
пуск ракеты 9М114.

После пуска ракеты 9М114 и
входа его в поле зрения пеленгатора, последний измеряет угловое изменение
ракеты 9М114 от линии визирования в горизонтальной и вертикальной плоскостях и
выдает электрические сигналы, пропорциональные этим отклонениям, которые
поступают затем в блок выработки команд. В БВК угловые координаты ракеты 9М114
преобразуются в линейные, на основе которых формируются сигналы управления
ракетой 9М114.

К сформированному сигналу по ВН
добавляется напряжение, соответствующее команде компенсации массы ракеты 9М114,
изменяющейся в процессе его полета. Команды, компенсирующие массу ракеты 9М114
подаются после его схода.

Компенсирующие команды
облегчают и ускоряют процесс выведения изделия на линию визирования и
предотвращает выход его из поля зрения пеленгатора.

При стрельбе в условиях наличия
пыли, дыма, тумана, дождя, а также при стрельбе на плаву оператор должен
работать с применением программы «ПЫЛЬ». Программа «ПЫЛЬ» добавляет к сигналу
управления по ВН положительное напряжение, имитирующее команду «ВВЕРХ», по
которой ракета 9М114 летит выше линии визирования. В зависимости от дальности
до цели, устанавливаемой оператором на пульте управления, это дополнительное
напряжение автоматически отключается и ракета 9М114 приводится к линии
визирования [8].

Выводы

1. Пусковая установка БМ 9П149 представляет
собой сложную электромеханическую систему, которая предназначена для захвата
ракеты 9М114 из механизма боеукладки, стыковки бортразъема ракеты 9М114 с
цепями запуска аппаратуры управления, перевода из походного положения в боевое
и обратно, наведения на цель и пуска ракеты 9М114, сброса пустого контейнера.

.   ЭП ПУ состоит из двух независимых друг от
друга ЭП: ЭП ВН и ЭП ГН, которые по составу приблизительно одинаковы.

.   ЭП ВН ПУ является электромеханическим
следящим приводом комбинированного типа и представляет в общем случае замкнутую
систему автоматического управления.

.   ЭП ГН ПУ работает в нескольких режимах:
«ОБЗОР», «ОДИНОЧНЫЙ», «АВТОМАТ» и «ЗАРЯЖАНИЕ».

3        ОЦЕНКА КАЧЕСТВА ПЕРЕХОДНОГО ПРОЦЕССА В
СЛЕДЯЩЕМ ЭП ВН ПУ БМ 9П149

3.1     Энергетический
расчет ЭП постоянного тока

Сущность энергетического расчета состоит в том,
что на основе изучения энергетики процессов управления выявляются необходимые
энергетические характеристики и определяются способы обеспечения заданных
динамических свойств системы при минимальном расходе энергии, [10].

В данном случае под энергетическими
характеристиками понимают требуемые (среднеквадратические и минимальные) значения
скорости движущего момента.

Алгоритм выполнения энергетического расчета
показан на рисунке 3.1.

В общем случае проектирование ЭП осуществляется
на основе исходных технических данных и требований к ЭП, [9]:

данные по передаточному устройству (в общем
случае передаточное число);

режим работы и данных по циклу работы в виде
нагрузочной диаграммы М(t)
и топограмм исполнительного органа ω(t),
где М(t) и ω(t)
приведенные к валу ЭД момент сопротивления и скорость исполнительного органа;

допустимое ускорение исполнительного органа;

диапазон, точность и плавность регулирования
координат и надежности системы ЭП;

экономические показатели.

Для нахождении значения требуемой
мощности ЭД введем поправку на ветровую нагрузку. С этой целью определим
статистический момент ветровой нагрузки. Момент ветровой нагрузки для
конструкций сложной конфигурации не может быть найден аналитически. Для его
определения необходимо экспериментальные характеристики аэродинамического
коэффициента Сmz, зависящего
от конфигурации и поверхности устройства. В случае заданной конструкции Сmz является
функцией от угла атаки α.

Рисунок 3.1 — Алгоритм выполнения
энергетического расчета ЭП

На рисунке 3.2 показаны кривые Сmz = f(α) для двух
различных типов конструкций. В нашем случае принимаем, что ветровая нагрузка
действует на сплошную поверхность. Найдем максимальный ветровой момент. Примем,
что максимальная скорость ветра 30 м/с, [9].

Рисунок 3.2 — Зависимость
аэродинамического коэффициента Сmz от угла направления ветра
для конструкций сложной конфигурации (сплошная кривая соответствует сплошной
поверхности)

Тогда:

,                                            (3.1)

где:

Сmz —
максимальное значение коэффициента;

Vmax — величина
максимальной относительной скорости ветра;

b — высота;

l — радиус;

ρ = 0,125 — массовая плотность
воздуха.

Максимальный ветровой момент в нашем
случае:

.                  (3.2)

Для выбора ЭД произведем
ориентировочный расчет требуемой мощности на его валу, [10, 11]:

,                             (3.3)

где:

η — коэффициент полезного
действия редуктора, равный 0,7;

Jн — момент
инерции нагрузки, равный 50 кг·м2 (с учетом ветровой нагрузки);

Мн — статический момент на валу
управляемого объекта, равный 67 Н·м (с учетом ветровой нагрузки);

ωн mах —
максимальное значение угловой скорости нагрузки, равная 0,419 рад/с;

εн mах —
максимальное значение ускорения, равное 1,395 рад/с2, [6].

Тогда:

,                (3.4)

В ЭП горизонтального наведения ПУ боевой
машины 9П149 применен электродвигатель серии ЭДМ-14 с параметрами:

Рном = 180 Вт, nном = 3000
об/мин, Мном = 58 Н·см, Jдв = 0,047 кг·м2, Uном = 27 В, Iа ном = 7,2
А, Rа = 0,90 м,
[1].

Редуктор данного ЭП имеет
передаточное число 275,8.

.       (3.5)

Определим требуемый вращающий
момент, [12]:

Проверяем ЭД по моменту, используя
отношение:

,                                                 (3.6)

где:

γ — коэффициент допустимой
перегрузки по моменту, равный 10.

,                                (3.7)

>> 0,1.

Для проверки ЭД по скорости
используем отношение, [12]:

,               (3.8)

где:

α = 1,2 — коэффициент
допустимого кратковременного увеличения скорости ЭД сверх номинальной:

,2 >> 0,00403 условие
выполняется.

Исходя из расчетов,
электродвигатель, примененный в ЭП ГН ПУ БМ 9П149, полностью соответствует
требованиям по мощности, моменту и скорости. Для построения механической
характеристики примем, что данный ЭД является ЭД параллельного возбуждения.

Тогда механическая характеристика
будет строиться по двум точкам с координатами (wхх; М = 0) и (wном; Мном), [9],

где:

wхх
— скорость идеального холостого хода;

,                               (3.9)

 ном — номинальное потребляемое
напряжение;

Iа ном —
номинальный ток якоря;

Rа —
сопротивление якоря;


ном — номинальная скорость вращения якоря ЭД;

М ном — номинальный момент, [8];

,                           (3.10)

Рном — номинальная мощность;

nном —
номинальная скорость вращения вала ЭД;

— коэффициент пропорциональности
(Рном — в кВт, nном — в об/мин.).

Тогда:

,                (3.11)

.                         (3.12)

Номинальная скорость вращения вала
ЭД:

.           (3.13)

По двум точкам с координатами(413;
0) и (314; 0,573) строим механическую характеристику ЭД рисунок 3.3.

Для построения кривой требуемой
мощности Ртр=f(iред) по
формуле, [12]:

,                (3.14)

где:

дв — момент инерции двигателя.

.(3.15).

Расчетные данные для построения
зависимости Ртр = f(iред)
представлены в таблице 3.1, а вид зависимости — на рисунке 3.4.

Для построения зависимости Рдв = f(iред) по
механической характеристике, представленной на рисунке 3.3, находим момент
двигателя для каждого заданного значения iред.
Определяем wк и Рдв к
исходя из условия, что iред = iк:


= iк·wн max;                                (3.16)

Рдв к = wк·Мк.                                 (3.17)

Рисунок 3.3 — График механической
характеристики

Вид зависимости Рдв = f(iред)
представлен на рисунке 3.4, а данные в таблице 3.2.

Таблица 3.1 — Расчетные данные для
построения зависимости Ртр = f(iред)

iред

0

100

300

500

600

700

900

1000

Ртр,
Вт

33,35

60,85

190,85

470,85

663,35

891

1418

1783

Таблица 3.2 — Расчетные данные для построения
зависимости Рдв = f(iред)

iред

0

100

200

500

600

700

986

wк, рад/с

0

41,9

83,8

209,5

251,4

293,3

413

Мк,
Н·м

0

2,14

1,88

1,08

0,92

0,74

0

Рдв,
ВТ

0

243

463

800

779

754

0

Рисунок 3.4 — График зависимостей Ртр = f(iред)
и Рдв = f(iред)

Анализ рисунка 3.4 показывает, что кривые
пересекаются в двух точках.

Из этого следует два вывода:

) запас мощности выбранного двигателя вполне
достаточен;

) выполняется условие iред1
< iред < iред2,
что свидетельствует о правильности выбранной величины iред.

3.2     Разработка
структурной схемы для моделирования ЭП ВН ПУ БМ 9П149 на ПЭВМ

.2.1    Общие сведения
о структурной схеме САУ

В отличие от функциональной схемы, показывающей
процессы происходящие в системе на основании физических законов, структурная
схема САУ имеет графическое представление зависимостей, описываемых
математически дифференциальными уравнениями [9].

Поскольку любой элемент САУ может быть представлен
в виде одного или нескольких динамических звеньев, то и в целом САУ структурно
может быть типовых ДЗ, соединенных между собой функциональной схеме образом.

Под структурной схемой, таким образом, будем
понимать условную схему, представленную в виде типовых ДЗ, соединенных между
собой определенным образом. Структурная схема рассматривается как схема
прохождения и преобразования сигналов в САУ. Отдельные звенья структурной схемы
не обязательно должны соответствовать определенным конструктивным элементам
схемы: они изображают части системы, характеризуемые определенными весовыми или
передаточными функциями. Один конструктивный элемент может быть представлен
несколькими ДЗ, а тогда несколько элементов объединяются в одно типовое звено.
Структурную схему составляют на основании функциональной схемы. В начале
определяют связи, по которым сигналы распределяются в Прямом направлении,
звенья при этом соединяются определенным образом, указывая стрелками,
направление распространения сигналов, их также наносят на структурную схему.
После этого в схему вводят, управляющее, возмущающее воздействия, показывают
промежуточные сигналы и сигналы на выходе объекта управления (регулируемый
параметр). И так, структурной схемой САУ называют схему, составленную по
уравнениям связи элементов системы изображающей их динамические свойства и
связь между собой, а также точки приложения действующих на нее возмущений, [8].

Связь между элементами САУ выражается ДУ,
которая составляется на основании физического закона, положенного в основу
работы элемента. На основании ДУ элементов, путем последовательного исключения
Переменных составляется ДУ САУ в целом.

Реакция САУ на изменение входного сигнала будет
определяться решением его ДУ [12].

Из курса математики известно, что решение ДУ
заключается в описании функции, удовлетворяющей этому решению. Для этой цели в
практике инженерных расчетов используется достаточно универсальный метод
решения линейных ДУ, получивший название операторного метода (преобразования
Лапласа).

Передаточной функцией линейной стационарной САУ
называют отношение преобразования Лапласа выходного сигнала к преобразованию
Лапласа входного сигнала при нулевых начальных условиях.

Таким образом, реакция САУ изменение ее входного
сигнала будет описываться ее переда точной функцией. Естественно, что не только
вся САУ, но и каждое ее звено, характеризуется своей передаточной функцией.
Одна из основных задач анализа САУ состоит в определении передаточных функций
отдельных звеньев и системы в целом. Сами передаточные функции являются
основными характеристиками САУ, [9].

3.2.2  Структурная
схема ЭП ВН ПУ БМ 9П149

Исходными данными для построения структурной
схемы ЭП ВН ПУ БМ 9П149 являются элементы ее функциональной схемы (рисунок
2.3), [8]:

измерительный элемент — ВТД и ВТП;

усилитель;

преобразующий элемент — редуктор;

исполнительное устройство — ЭД;

объект управления — ПУ;

корректирующие элементы — тахогенераторы.

Динамические свойства вышеперечисленных
элементов можно представить с помощью следующих типовых динамических звеньев.

Измерительный элемент — ВТД и ВТП представляет
собой два ВТ работающих в паре. Один ВТ принимает сигнал обратной связи, а
другой подает его на усилитель. ВТ имеет следующие основные параметры, [8]:

номинальное напряжение питания — 28 В;

частота питающего тока — 400 — 500 Гц;

частота вращения ротора — не более 60 об/мин.
Передаточная функция этого звена имеет следующий вид:

.                                    (3.18)

где:

ΔU(S) —
напряжение вырабатываемое измерительным устройством в операторной форме
(выходная величина);

Δα(S)- разность
углов разворота ПрУп и ПУ, в операторной форме (входная величина);

К1 — коэффициент передачи, который
показывает отношение выходного сигнала к входному воздействию. В данном случае
К1 = 0,8 В/град.

Тогда передаточная функция
измерительного звена примет вид:

.                                             (3.19)

Усилитель У1 представляет собой
совокупность усилительных элементов. Предназначен для усиления сигнала и подачи
его на исполнительный элемент через каскад. Передаточная функция усилителя
имеет вид:

,                                         (3.20)

где:

К2 — коэффициент передачи усилителя
равный 0,056 А/В.

,                                        (3.21)

где:

U1 — функция
равная разности сигнала поступающего с ВТ и сигнала обратной связи;

α1 — функция от времени
напряжения, снимаемая с тахогенератора, которая пропорциональна скорости
разворота ПрУп;

α2 — функция от времени
напряжения, снимаемая с тахогенератора, которая пропорциональна скорости
разворота ПУ.

Исполнительное устройство
представляет собой ЭД серии ЭДМ-14, имеющий следующие характеристики, [8]:

номинальная мощность — 180 Вт;

напряжение питания — 27 В;

номинальная частота вращения — 3000
об/мин;

КПД — не менее 0,65.

ЭД является исполнительным
двигателем редуктора ВН привода ПУ. Передаточная функция ЭД:

,                                (3.22)

где:

К3 — коэффициент передачи равный 667
град/В;

Т1 — постоянная времени,
характеризующая скорость протекания переходного процесса в исполнительном
устройстве, равная 0,1.

Преобразующий элемент, состоящий из
нескольких частей предназначен для передачи крутящего момента от ИД к объекту
управления. Передаточная функция n-го редуктора имеет вид:

,                                    (3.23).

,                                      (3.24)

где:

Кn —
коэффициент передачи n-го редуктора. Значения коэффициента
передачи следующие: К4 = 0,56; К5 = 0,1.

Объект управления — ПУ представляет
собой балку шарнирно установленную на станке и закрепленной на ней ПТУР в
контейнере. ПУ является в данной схеме апериодическим звеном передаточная
функция следующая:

,       (3.25)

где:

αоу(S) — функция
от времени угла поворота объекта управления;

αр(S) — функция
от времени угла поворота выходного вала редуктора;

Т2 — постоянная времени объекта
управления, равная 0,3;

К7 — коэффициент передачи объекта
управления, равный 1.

В качестве тахогенератора
используется ЭД серии ДПМ-25-Н1-02. Крутизна характеристики тахогенератора
около 4 В на 1000 об/мин, [8]. Передаточная функция:

,                            (3.26)

где:

Uα3(S) — функция
от времени значения напряжения, вырабатываемого на тахогенераторе (в
операторной форме);

α3(S) — функция
от времени угла разворота ПУ (в операторной форме);

К8 — коэффициент передачи
тахогенератора, равный 0,01;

Т3 — постоянная времени
тахогенератора, равная 0,01.

Производя замыкание структурной
схемы в соответствии с функциональной схемой и уравнением связи элементов,
получим структурную схему следящей системы ЭП ВН ПУ БМ 9П149, изображенную на
рисунке 3.5. После подстановки исходных данных для аналога схема примет вид,
представленный на рисунке 3.6.

Рисунок 3.5 — Структурная схема ЭП
ВН ПУ БМ 9П149

Рисунок 3.6 — Структурная схема
следящей системы ЭП ВН ПУ БМ 9П149 с учетом исходных данных

3.3     Анализ
результатов моделирования

.3.1    Моделирование
ЭП ВН ПУ БМ 9П149

Современный подход к проведению
проектно — конструкторских разработок изделий ракетно-артиллерийского
вооружения характеризуется широким применением средств вычислительной техники.

Одним из эффективных способов
повышения производительности инженерного труда и научной деятельности,
сокращения сроков и улучшения качества разработок является применение системы
автоматизированного проектирования. В условиях комплексной автоматизации и
проектно — конструкторских разработок успех в решении задач анализа и синтеза
систем АУ, в частности, электроприводов комплексов вооружения существенно от
используемой математической модели, [13].

Диалоговая система автоматизирования
моделирования и параметрической оптимизации (СИАМ) [9] работает с моделями,
которые можно представить в форме блок — схем, соответствующих схемам
исследуемых ЭП. Пользователь работает с СИАМ в режиме объектно-фиентированного
диалога. На экране формируется несколько окон с изображением объектов
программы: исследуемой модели, исходных данных графиков результатов. Всякие
изменения объектов в программе приводят к автоматическому изменению их
изображений, состояние экрана соответствует текущему состоянию программы. Набор
изображений выбирается так, чтобы создать достаточно полный образ исследуемой
ситуации.

СИАМ осуществляет параметрическую
оптимизацию, т.е. Централизованное изменение оптимизированных параметров модели
(коэффициентов усиления, постоянных времени и начальных условий) так, чтобы
обеспечить минимум входного сигнала некоторого блока при минимуме целевой
функции.

В СИАМ реализованы следующие методы
оптимизации: прямой поиск, покоординатный спуск, Монте-Карло.

Метод прямого поиска осуществляет
поиск направления спуска в пространстве параметров путем пробных окрестности
исходного приближения. Затем проводится серия ускоряющих шагов в выбранном
направлении до тех пор, пока еще уменьшается целевая функция. Сходимость метода
зависит от того, на сколько удачно выбрано исходное приближение. Метод
покоординатного спуска (Гаусса — Зейделя) производит поочередное изменение
оптимизируемых параметров по алгоритму «Золотого сечения». После
изменения последнего параметра вновь изменяется первый и т.д. до тех пор, пока
не будет исчерпан лимит вычислений целевой функции, либо когда ее изменения не
станут слишком малы. Работает медленнее метода прямого поиска, но с большей
гарантией успеха.

В методе Монте-Карло оптимизируемые
параметры выбираются случайным образом внутри заданной области допустимости.
При этом полностью игнорируется уже накопленная информация о поведении целевой
функции, поэтому не имеет смысла говорить о сходимости метода. Метод
используется для грубого поиска глобального экстремума много экстремальной
целевой функции.

Исходные данные для моделирования ЭП
НН ПУ приведены в таблице 3.3 [9]. Используя правило структурных
преобразований, получим структурную схему ЭП для моделирования, изображенную на
рисунке 3.5.

В результате автоматического
моделирования с помощью СИАМ были получены графики переходного процесса в ЭП ВН
ПУ боевой машины 9П149 для аналога и предлагаемого технического решения рисунок
3.7. С учетом внесенных изменений структурная схема ЭП для предлагаемого
технического решения примет вид, отображенный на рисунок 3.8.

Таблица 3.3 — Исходные данные для
моделирования

Название
элемента

Передаточная
функция

Числовые
параметры

Аналог

Предлагаемое
техническое решение

ВТ

К10.80.8

У

К20.0560.056

ид

К3667777

Т1

0.1

0.08

Р1

К40.050.05

Р2

К50.10.1

ОУ

К611

Т2

0.3

0.3

d

0.4

0.4

ТГ

К70.010.01

Т3

0.01

0.01

Рисунок 3.7 — График переходного процесса
аналога и предлагаемого технического решения

Рисунок 3.8 — Структурная схема
следящей системы ЭП ВН ПУ БМ 9П149 для моделирования после преобразований

3.3.2  Анализ
результатов моделирования ЭП ВН ПУ

Показатели (критерии) качества САУ
можно получить по виду кривой Переходного процесса, т.е. по виду реакции САУ на
единичное ступенчатое воздействие [13]. График переходной характеристики может
быть получен либо опытным путем, либо, как в нашем случае, расчетным с
использованием аналоговых или цифровых вычислительных машин.

Время регулирования tр является
основной характеристикой быстродействия системы. Это время, по истечении
которого переходная функция h(t)
приближается к установившемуся значению h(∞)
настолько, что, начиная с момента tр, ордината h(t) отличается
от h(∞) не
более чем на величину Δ, где Δ — заранее
заданная малая величина, представляющая собой обычно допустимую ошибку.

Выбор ширины зоны ± Δ нужно точно
оговорить, так как она существенно влияет на значение tр. Обычно
принимают Δ ± 1/5 % от h(∞),
исходя из опыта эксплуатации САУ.

Перерегулирование s %, равное
отношению наибольшего отклонения регулируемой величины hmax от
установившегося значения h(∞) к величине установившегося
значения:

Перерегулирование характеризует
склонность САУ к колебаниям, следовательно, и запасы устойчивости могут быть
охарактеризованы перерегулированием. Допустимые значения перерегулирования для
той или иной САУ может быть установлены на основании опыта эксплуатации
подобных систем. В большинстве случаев считается, что запас устойчивости,
является достаточным, если величина пере регулирования не превышает 10 — 25 %
[9]. Однако в некоторых случаях требуется, чтобы переходной процесс протекал
вообще без перерегулирования, т.е. был монотонным, в ряде других случаев может
допускаться 50 — 70 % перерегулирования, [10].

Время достижения (установления) tg — это
промежуток времени, необходимый для достижения первый раз установившегося
значения регулируемой величины. Указанный параметр характеризует
чувствительность системы к управляющим воздействиям и вместе с параметром tр определяет
быстродействие САУ.

Колебательность — число колебаний
системы управления в течение времени регулирования. Обычно колебательность
составляет 1
— 2 колебания.
В не которых САУ колебательность может вообще не допускается, а иногда
допускается до 3 — 4 колебаний. Например, большая колебательность следящих
систем автоматического сопровождения в цели не допустима, так как нарушается
режим слежения и приводит к быстрому разрушению кинематических цепей редуктора,
корда новой системы и других. Кроме того, большая колебательность вызывает
потерю объекта.

Исходя из анализа графиков
переходного процесса в ЭП ВН ПУ, отображенных на рисунке 3.7, определим
показатели качества для аналога и предлагаемого технического решения (таблица
3.4).

Показатели
качества

Аналог

Предлагаемое
техническое решение

Время
регулирования — tр, с

0,79

0,59

Перерегулирование
— s, %

12

6

Колебательность
— N

< 1

< 1

Выигрыш
в быстродействии, %

25

Скорость
наведения ПУ по горизонту, град/с

1,55

1,94

Как показывает анализ таблиц 3.3 и 3.4, для
получения ЭП горизонтального наведения ПУ боевой машины 9П149 с улучшенными
характеристиками по быстродействию необходимо в схеме ЭП аналога заменить
исполнительное устройство со значением параметров К3 = 667 град/В и Т1 = 0,1 с
на аналогичное со значением параметров К3 = 777 град/В и Т1 = 0,08 с. Для этого
необходимо повысить число оборотов исполнительного ЭД с n
= 3000 об/мин до n = 4000
об/мин [9].

Современная элементная база позволяет решить
данную задачу, так как двигатели ЭДМ-16 и их аналоги на заводах промышленности
с заданной величиной: n
= 4000 об/мин выпускаются, [11, 12].

Также необходимо учитывать, что погрешность
тахогенератора с увеличением числа оборотов его вала увеличивается, поэтому при
неизменной нагрузке необходимо использовать средние скорости вращения.

Выводы

. Структурная схема ЭП ВН ПУ построена на основе
ее функциональной схемы и с учетом динамических свойств входящих в нее
элементов.

. Предметом структурного анализа является
построение и преобразование структурной схемы ЭП в целях определения
передаточных функций системы и последующего использования ее качественных
характеристик.

. Исходными данными для моделирования является
динамические характеристики элементов ЭП ВН ПУ аналога БМ 9П149 и его структурная
схема.

. Показатели качества ЭП определены по виду
кривых переходного процесса, полученных с помощью диалоговой системы
автоматизированного моделирования СИАМ. При этом перерегулирование и
колебательность переходного процесса ЭП аналога: s
= 69 % и N < 1, что обеспечивает качественный режим переходного процесса в
ЭП.

. Основной характеристикой быстродействия
системы является время регулирования tр,
при допустимой ошибке Δ = 5 %,
равное: tра = 0,59 с, что,
по сравнению с аналогом, где tра
= 0,79 с, улучшает быстродействие системы на 25 % , и в конечном итоге
увеличение скорости подъема (опускания) ПУ с 1,55 град/с до 1,94 град/с, то
есть увеличивается скорострельность.

. Инженерная задача повышения быстродействия ЭП
может быть решена путем применения в редукторе ПУ исполнительного ЭД типа ЭДМ
-16 с n = 4000 об/мин.

4.       АНАЛИЗ ПОКАЗАТЕЛЕЙ ДЛЯ ОЦЕНКИ
БЕЗОТКАЗНОСТИ ОБРАЗЦА РАВ

4.1     Общая
характеристика показателей надежности изделия

Надежностью называется свойство объекта
(изделия) выполнять заданные функции, сохраняя свои эксплуатационные показатели
в заданных пределах требуемого промежутка времени или требуемой наработки.

Из этого следует, что надежность — это свойство
объекта (изделия), которое входит в общую совокупность всех свойств изделия,
называемую качеством.

В отличие от других свойств изделия (например,
свойств назначения) надежность имеет несколько особенностей, присущих только
этому свойству [14]:

надежность измеряется количественно (с помощью
установленных показателей);

однако определить величину этих показателей
можно только в процессе эксплуатации путем сбора информации и о поведении
большого количества изделий;

все факторы и условия, влияющие на надежность
изделий, являются случайными, поэтому для измерения надежности используются
показатели теории вероятности и математической статистики;

при определении различных показателей надежности
необходимо иметь для эксперимента (наблюдения) большое количество однотипных
изделий: чем больше объектов наблюдения точнее результаты, но только при
бесконечном числе объектов можно получить истинное значение показателя, поэтому
на практике всегда говорят об оценке значение показателей, т.е. обоих
приближенном значении; так как показатели надежности являются вероятностными,
то и используются оно для оценки надежности не единичного объекта (изделия), а
целой совокупности одиночных образцов.

При расчете показателей надежности следует
считать эти особенности, не рассматривая показатели как детерминированные
величины.

Надежность как составное свойство качества
изделий, в свою очередь, является сложным (комплексным) свойством, состоящим из
четырех единичных свойств: безотказность, долговечность, сохраняемости и
ремонтопригодность.

Для оценки (измерения) каждого из этих свойств
установлены показатели. Эти показатели называются единичными, т.е.
характеризующими надежность по каждому из указанных свойств. Кроме единичных
установлены также и комплексные показатели, которые характеризуют надежность по
двум и более из указанных единичных показателей одновременно.

Для оценки надежности различных видов изделий
вооружения и военной техники нормативной документацией [14] установлены
оперативно — тактические, технические и технико-экономические показатели
надежности. Оперативно — тактические показатели являются комплексными и определяются
только для комплексов, образцов вооружения и составных частей функционального
назначения, входящих в комплексы или образцы вооружения (например, коэффициенты
оперативной готовности, сохранения эффективности (Кэф) и вероятность
нормального функционирования (Роз(t)).

К технологическим показателям относятся
единичные показатели безотказности:

) интенсивность (X) и параметр (w)
отказов;

) наработка до отказа (Тср) и на отказ (Т);

) вероятность безотказного срабатывания (Ро) и
безотказной работы Р(t),
долговечности, сохраняем ости и ремонтопригодности.

К технико-экономические показателям надежности
относятся:

) комплексные показатели Ремонтопригодности
(определяются только для комплексов вооружения);

) единичные показатели ремонтопригодности
(определяются для образцов техники).

Выбор номенклатуры показателей надежности для
конкретных изделий зависит от особенностей конструкции и эксплуатации изделия,
от характера восстановления отказов и других критериев.

4.2     Анализ
показателей безотказности системы со смешанным соединением элементов

Безопасность — свойство изделия сохранять
работоспособность в течении некоторого (заданного) времени или наработки.
Безотказность может оцениваться в режимах использования, хранения и
транспортирования [14].

Для оценки безотказности изделий нормативной
документацией установлен ряд показателей, в частности: вероятность безотказной
работы Р(t), вероятность
отказа g(t)
и интенсивности отказов λ(t).

Рассмотрим указанные показатели:

Вероятность безотказной работы является основным
показателем безотказности. ВБР называется вероятность того, что в пределах
заданной наработки (календарное время) отказ в изделии не возникнет.
Символически это определение можно записать так:

,                                        (4.1)

где:

Q — случайное
время (наработки) возникновения отказа;

t1 — заданное
время (наработка).

Графическое отображение этого
определения представленного на рисунке 4.1.

При оценке безотказности изделий
учитывается только сам факт возникновения отказа и не учитывается его характер.
Кроме того, заданный (наблюдаемый) отрезок времени в течение которого
оценивается безотказность, может рассматриваться как от начала эксплуатации (Оt), так и в
любой другой момент времени (t1, t2).
Показателем, противоположным ВБР, является вероятность отказа. Вероятность
отказа — вероятность того, что случайное время возникновения отказа Q окажется
меньше заданного времени t2:

.                                           (4.2)

Рисунок 4.1 — Графическая
интерпретация вероятности и времени безотказной работы P(t) и
возникновение отказа g(t)

Следовательно, по физическому смыслу
g(t) — есть
функция распределения F(t) времени
возникновения отказа:

,                                                         4.3)

Известно, что (рисунок 4.1):

.                                           (4.4)

Интенсивностью отказа λ(t) называют
отношение количества изделий h(t),
отказавшие изделия не восстанавливаются и не заменяются на новые:

.                                             (4.5)

где:

.                                          (4.6)

(t) —
количество изделий до начала испытаний;

N(t + Δt) —
количество изделий, работоспособность в течении времени Д после начала
испытаний.

Для многих элементов λ(t) имеет
закономерность, представленную на рисунке 4.2, где показаны три характерных
участка:- участок приработки. На этом участке λ(t)
определяется убывающей функцией;- участок нормальной эксплуатации. Для многих
изделий в этом периоде характерно возникновение только внезапных отказов.
Следовательно, на этом участке λ(t) не
изменяется и равна константе;- участок: к внезапным отказам добавляются
постепенные отказы (износы и старения). На этом участке λ(t)
определяется возрастающей функцией.

Рисунок 4.2 — Зависимость
интенсивности возникновения отказа от периода эксплуатации изделия

В настоящее время при массовом
(серийном) изготовлении различных изделий на заводах — изготовителях проводят
испытания на надежность с целью определения для них величин ВБР Р(t) и
интенсивности отказов λ(t).
Полученные значения помещают в таблице и называют табличными. Эти значения
используются при оценке надежности проектируемых изделий, включающих известные
(стандартные) элементы.

На практике чаще всего встречаются
смешанные соединения элементов. Это соединение имеет несколько разновидностей.
Общая система имеет параллельное соединение одной или нескольких подсистем, в
которых отдельные элементы подключены последовательно или, наоборот: под
системы с параллельным соединением соединены между собой последовательно.
Возможна комбинация этих случаев. Для последовательного соединения элементов
ВБР определяется следующим [14]:

,                                         (4.7)

где:

n —
количество последовательно соединительных элементов в j — й
подсистеме;

Рi(t) — ВБР
каждого i — го
элемента подсистемы.

Для параллельного соединения
элементов ВБР определяется так [17]:

,                                       (4.8)

где:- количество подсистем
(элементов) подключенных параллельно;

Рj(t) — ВБР
каждой подсистемы (элемента).

Для смешанного соединения элементов
ВБР определяется по формуле [14]:

,                                                (4.9)

где:

m —
количество подсистем имеющих параллельное соединение;

Рk(t) — ВБР k — х
подсистема с параллельным соединением;

n —
количество подсистем (элементов) имеющих только последовательное соединение;

Рj(t) — ВБР j — ых
подсистем (элементов) только с последовательным соединением элементов.

4.3     Расчеты
показателей безотказности ЭП ВН ПУ БМ 9П149

Используя функциональную схему ЭП ВН
ПУ, составим расчетную схему надежности рисунок 4.3, которая отображает систему
со смешанным соединением элементов, при этом усилитель и исполнительное
устройство имеет ВБР Рj=2(t),
тахогенератор ТГ с усилителем и исполнительным устройством соединены
параллельно. Данное соединение имеет ВБР Рк=1(t). Кроме
того, редуктора Р1, Р2 и объект управления соединены последовательно и имеют
общую ВБР Рj=3(t). Датчик ВТ
имеет ВБР Рj=1(t). Данные
подсистемы между собой соединены последовательно, представляют систему со
смешанным соединением с ВБР Рс(t).

Исходные данные для расчета
надежности системы представлены в таблице 4.1.

Рисунок 4.3 — Расчетная схема
надежности ЭП ГН ПУ БМ 9П149

а) общая

б) преобразованная для формулы

Найдем ВБР системы в целом:

Для ВТ:

Рj=1(t) = Р1(t) = 0,9.

Для подсистемы включающей в себя
усилитель и исполнительное устройство ВБР:

Рj=2(t) = Р3(t) Р4(t) = 0,8 ·
0,8 = 0,64.

Для подсистемы: тахогенератор,
усилитель и исполнительное устройство ВБР:

Рk=1(t) = 1 — [1-
Рj=2(t)] · [1 —
Р6(t)] = 1 — [1
— 0,64] · [1 — 0,85] = 0,95.

Для подсистемы редуктор и объект
управления ВБР:

Рj=3(t) = Р6(t) · Р7(t) = 0,9 ·
0,8 = 0,72.

ВБР системы:

Рc(t) = Рj=1(t) · Рk=1(t)· Рj=3(t) = 0,9 ·
0,95 · 0,72 = 0,61.

Таким образом, вероятность
безотказной работы ЭП ГН ПУ БМ 9П149 равна 61%.

Таблица 4.1 — Исходные данные для
расчета надежности системы ЭП ГН ПУ БМ 9П149

Элементы
системы

λi·10-3

Р(t)

ВТД/ВТП

6

0,9

Усилитель

10

0,8

Редуктор

8

0,9

Исполнительное
устройство

10

0,8

Тахогенератор

2

0,85

Объект
управления

10

0,8

4.4     Рекомендации по
техническому обслуживанию и эксплуатации ЭП ПУ

Боевая машина 9П149 должна постоянно находится в
полной боевой готовности, которая обеспечивается наличием и полной исправностью
всех его элементов и ЗИП.

Одной из составных частей БМ, существенно
влияющей на ее боеспособность, является следящий ЭП. Для поддержания которого в
технически исправном состоянии необходимо строго соблюдать правила
эксплуатации, сбережения и хранения изделия, а также качественно в указанные
сроки производить техническое обслуживание, своевременно выявлять и устранять
неисправности техническое обслуживание поводится в целях поддержания БМ 9П149 в
постоянной боевой готовности путем обязательных внешних осмотров, комплексных
проверок, работоспособности, своевременного выявления и устранения возникших
неисправностей.

К работе с БМ 9П149 допускаются лица изучившие
устройства МТЛБ, боевой машины 9П149, ракеты 9М114 и правила техники
безопасности при работе с ними.

При работе с БМ 9П149 (со следящим ЭП)
устанавливаются следующие правила техники безопасности, [8]:

пользоваться только инструментом,
приспособлениями и измерительными приборами, предусмотренными настоящей
«Инструкцией по Эксплуатации», перед началом перевода ПУ убедится в отсутствии
людей и посторонних предметов на корпусе БМ;

при проверке наведения ПУ нахождение людей в
зоне вращения ее не допускается;

в БМ не допускается нахождение не
предусмотренных документацией вещей, деталей и посторонних предметов.
Инструмент и приспособления, рукоятки дублеров и т.п., должны располагаться
только на установленных местах.

При проведении ТО запрещается, [8]:

проводить ТО при нахождении ракеты 9М114 в
барабане (кроме КО) при наличии 9М114 их необходимо извлечь и уложить вне БМ,

пользоваться при подстановки и регулировки
блоков аппаратуры отвертками, имеющими рукоятки из электропроводящего
материала,

пользоваться неисправным инструментом и
приспособлениями,

применять кабели с поврежденной изоляцией,

производить замену предохранителей или
сигнальных ламп при включенном питании,

использовать ручные дублеры редукторов барабана,
ГН при нахождении ПУ в походном положении.

Виды ТО БМ 9П149, [2]:

контрольный осмотр (КО);

текущее обслуживание (ТеО);

техническое обслуживание №1 (ТО-1);

техническое обслуживание №2 (ТО-2);

сезонное обслуживание (СО).

Все виды ТО кроме ТО-2 проводятся расчетом КПМ
9В868 с привлечением расчета БМ 9П149. При КО, ТеО следящего ЭП ПУ перечень
работ и проверок сводится к внешнему осмотру, очистки от грязи и пыли
апробирование работоспособности.

При ТО-1 проверяется: функционирования изделия
9С484 с помощью имитатора ответчика.

При ТО-2 производится:

проверка надежности стопорения крышки боевого
отделения;

проверка статистической погрешности согласования
ПУ, антенного блока с линией визирования прибора управления;

проверка БМ 9П149 с помощью имитатора 9Ф716;

проверка избыточного давления в отделении
управления.

Техническое обслуживание №2 проводится через
2400 — 3000 километров пробега или 250 часов работы, но не реже 1 раза в 2
года. При длительном хранении ТО №2 проводится 1 раз в 3 года, ТО группового
комплекта ЗИП проводится 1 раз в 2 года.

ТО изделия должно производится только
подготовленным расчетом с соблюдением мер безопасности.

Для поддержания ЭП ПУ в исправном состоянии
необходимо своевременно выявлять и устранять все неисправности, которые могут
возникнуть в процессе эксплуатации. Для ускорения процесса обнаружения
неисправностей целесообразно пользоваться методами внешнего осмотра, измерений
и замены.

Метод внешних осмотров предполагает осмотр
блоков, узлов ЭП и определение возможного места неисправности по внешним
признаками проявлениям, при которых узел или блок могут быть сразу забракованы
без их вскрытия (нарушение механической целостности блока, узлов и кабелей,
неполное соединение штепсельных разъемов и т. п.).

Метод измерений применяется, если внешний осмотр
не дал определенных результатов для выявления неисправностей, подозреваемые
элементы проверяются на соответствие требуемым значениям электрических
параметров или на функционирование согласно методике, указанной в технической
документации.

Метод замены заключается в удалении деталей,
узлов, блоков и кабелей, исправность которых сомнительна и установление вместо
них исправных. Если при такой замене неисправности исчезают, значить был
действительно неисправный элемент.

Расчету БМ разрешается устранять только мелкие
неисправности, оговоренные в Инструкции по Эксплуатации. Другие неисправности
устраняются с привлечением расчета КПМ 9В868.

Выводы

танк бой стрельба ракета

1. Номенклатура показателей надежности
достаточно обширна. Выбор этих показателей для конкретных изделий, в частности,
для ПТРК, зависит от особенности конструкции и эксплуатации изделия, а также от
характера восстановления отказов.

. Одним из основных технических показателей
надежности является безотказность. Для оценки безотказности изделия РАВ на
основе нормативной документации выбраны такие основные показатели как ВБР Р(t),
интенсивность отказа λ(t).

. Из анализа функциональной схемы ЭП ВН ПУ
следует, что расчетная схема надежности соответствует смешанному соединению
элементов в системе, при этом ВБР привода для времени t
= 1 год составляет Р(t)
= 0,61, что для данного типа изделия образцов РАВ является приемлемой
величиной.

. Техническое состояние ЭП ВН ПУ, являющегося
составной частью БМ 9П149, существенно влияет на его боеготовность.

. Для поддержания ЭП ВН ПУ БМ 9П149 в технически
исправном состоянии необходимо строго соблюдать правила эксплуатации,
сбережения, хранения изделия, качественно и своевременно проводит ТО,
своевременно выявлять и устранять неисправности.

ЗАКЛЮЧЕНИЕ

Существенное расширение круга целевых задач,
возлагаемых на комплексы РАВ, сопровождается ростом сложности и увеличением
автономности их основных частей и элементов.

Внедрение последних достижений науки и техники
на базе новейших технологий в различной области машиностроительного
производства привело к возможности проектирования и создания ПТРК 3-го
поколения, которое должны отвечать таким требованиям:

автоматизация процесса наведения на цель;

ведение эффективной стрельбы ракетами в любое
время суток в любых погодных условиях;

помехоустойчивость к оптическим помехам;

поражение современных и перспективных танков,
оснащенных динамической защитой;

обеспечение одновременной стрельбы по нескольким
целям сразу;

поражение танка сверху.

Неотъемлемой задачей на пути достижения этих
задач является усовершенствование ЭП ПТРК.

Основное требование, предъявляемое к следящему
ЭП современных БМ ПТРК, — ограничение времени переброса объекта регулирования,
а также обеспечение аппериодичного переходного процесса без перерегулирования.

Техническое решение, предложенное в данном
дипломном проекте, направлено на модернизацию аналога, т.е. следящего ЭП ВН ПУ
боевой машины 9П149, и состоит в уменьшении времени регулирования переходного
процесса, как основной характеристики быстродействия системы, за счет
применения в ЭП ВН ПУ более скоростного электродвигателя типа ЭДМ-16.

Результаты, полученные в дипломном проекте,
могут быть использованы в качестве исходного материала для дальнейших исследования
по модернизации штатных образцов РАВ, комплексной разработки их узлов на основе
современной элементной базы, а также при проверке и настройке блоков и узлов ЭП
во время проведения ТО-2.

СПИСОК ИСПОЛЬЗОВАНЫХ ИСТОЧНИКОВ

1.
Караулов К.И., Богомолов А.И. Требования современного общевойскового боя к
ракетно-артиллерийскому и танковому вооружению Сухопутных войск: Учебное
пособие. — М.: МО РФ, 2000. — 93 с.

.
Ермычев Г.К. Электропривод боевых машин противотанковых ракетных комплексов —
М.: Воениздат 1987. — 75 с.

.
Зайцев А.С., Булатов О.Г., Лебедев А.В. Борьба с противотанковой техникой
противника // Военная мысль, 2000г. №2. — с. 21-25.

.
Китаев П.А. Тактика — Тула: ТВАИУ, 1997.- 87 с. Ю.Копылов И.П. Справочник по
электрическим машинам. Том 1- М.: ЭНЕРГОАТОМИЗДАТ, 1988. — 328 с.

.
Боевой устав Артиллерии Сухопутных войск. Часть 2 -М.: Воениздат 1974. — 89 с.

.
Изделие 9П149. Техническое описание и инструкция по эксплуатации. Часть 1 -М.:
Воениздат 1987. -152 с.

.
Жабин И.П., Медведев А.Г. Ракетные комплексы сухопутных войск. Часть 2:
Противотанковые ракетные комплексы. — Тула: ТВАИУ, 1996. — 59 с.

.
Изделие 9П149. Техническое описание и инструкция по эксплуатации. Часть 2 -М.:
Воениздат 1987. — 72 с.

.
Муртищев В.А. Сборник задач по расчету систем автоматического управления
изделий РАВ. — Тула: ТВАИУ, 1997. — 86 с.

.
Шевчук А.А. Методическое указание по курсовому проектированию электропривода
РАВ. Методическое пособие. — Тула: ТВАИУ, 1993. — 44 с.

.
Копылов И.П. Справочник по электрическим машинам. Том 1- М: ЭНЕРГОАТОМИЗДАТ,
1988. — 328 с.

.
Копылов И.П. Справочник по электрическим машинам. Том 2- М. ЭНЕРГОАТОМИЗДАТ,
1988. — 317 с.

.
Основы проектирования следящих систем. -М.: «Машиностроение», 1978. —
78 с.

.
Н. Салуквадзе К.В. Теоретические основы эксплуатации Артиллерийского
вооружения. — М.: Воениздат 1985. — 287 с.

Понравилась статья? Поделить с друзьями:
  • Измеритель модуляции ск3 46 инструкция по эксплуатации
  • Изжогофф инструкция по применению цена отзывы аналоги цена
  • Измеритель качества воды xiaomi инструкция на русском языке
  • Изжогофф эвалар инструкция по применению цена отзывы
  • Измеритель иммитанса е7 21 инструкция
