JD1A-40 220 В 90VDC 5A 40 кВт электромагнитный Регулируемый регулятор скорости двигателя
Описание продукта:
Рабочие условия
1. Широта не более 1000 м
2. Температура окружающей среды:-5 ℃ ~ 40 ℃
3. Относительная влажность не более 90%(below20 ℃)
4. Диапазон частот: от 10 Гц ~ 150 Гц, maxi вибрации не более 0,5 г
5. Колебания напряжения <10% рейтинг работы гарантировано
6. На рабочем месте, не должно быть проводящий газа.
Регулировка и пусконаладочных работ
Настройка и ввод в эксплуатацию JD1A и JD1B
1) Установите проводку согласно pic.1, выходные затычки 3 и 4 подключен к обмотка муфты или к нагрузке
Осветительные лампы и выходной терминал соединены с 100 Вт выше Вольтметр постоянного тока
2Переключатель на производстве источников питания, индикация лампы освещения выход или потенциометров WI для регулировки скорости sjall у вас 0-90V прыжки напряжения, таким образом, при открытии цепи, по нашему мнению, Рабочая будет хорошо
1. Калибровка тахометр, из-за напряжения имеет некоторую разницу в каждом измеряется мотор, следовательно, соотношение цена/качество отображения в Тахометр: будет пересмотрена в соответствии с фактическими скорость вращения, когда муфта до заданной скорости, используйте дополнительный осевой Тахометр или цифровой тахометр для измерения фактической скорости вращения. При измерении значение отличается от значения, отображаемого в Указателе тахометра. Пожалуйста, настройте потенциометр для «калибровки скорости вращения».
2. Самая высокая скорость: поворотный потенциометр скорости для макси по часовой стрелке. И регулировать потенциометр обратной связи; Сделать двигатель работать под высоким Скорость вращения.
3. Во время бега, если периодически делает это происходит, развязка выходные клеммы 3 и 4.As для JD1B, он будет регулировать коэффициент потенциометр W с аппликацией «сердце» монтажная плата согласовывать с механическими кнопками инерции,
Осуществляет лучшую устойчивость.
Он будет регулировать коэффициент потенциометр W с аппликацией «сердце» монтажная плата согласовывать с механическими кнопками инерции.
Структура и проводки
JD1A, JD1B Тип электромагнитного мотора активатор имеет литой корпус структуры, до LP5X
Степень защиты, это может быть панель вставки, провод доход от нижней части.
Фото 1 проводка штепсельной вилки исходящего
WARNLNG: Перед включением источника питания, пожалуйста, внимательно проверьте проводку aero plugВо избежание повреждений.
Параметр метода
| Модель | JD1A-11 | JD1A-40 | JD1A-90 |
| Напряжение питания | ~ 220 В +-10% 50 ~ 60 Гц | ||
| Максимальная выходная мощность | DC90V/3.15A | DC90V/5A | DC90V/8A |
| Детали для мотора контроллера питания | 0,55 ~ 11KW | 15-40 км | 45-90 км |
| Тахогенератор | Трехфазный | В | 24-45V |
| Изменения в скорости | <= 2.5% | <= 2.5% | <= 2.5% |
| Фиксированный-скорость, высокая точность | <= 1% | ||
| Размер (мм) | 245*150*135 |
Габаритные размеры
Схема подключения
Основные продукты
Информация о компании
Yueqing Winston Electric Co., Ltd.-это не только экспортная компания, но и профессиональный производитель в Китае. У нас есть собственная производственная база. Продукция, которую мы профессионально взаимодействуем с поставщиками коммутируемой мощности, поставщиками датчиков, переключателей, стабилизаторов напряжения, пускателей переменного тока, автоматов цепи, распределительных коробок, промышленных пробок, розеток и прочих устройств.
Сертификаты
Упаковка & Доставка
(1) При отправкеМорем или воздухомВы можете получитьСчет погрузки, CO, коммерческий счет, упаковочный листОт нас после отправки.
(2) при отправке курьерской компанией вы получитеНомер для отслеживания.От нас после отправки.
Почему выбирают нас?
Добро пожаловать, чтобы посетитьДля дома
Похожие товары
- 330 Reviews
- 5 Questions
- Категория товара: Контроллер двигателя >>>
- Поставщик (Оптовый магазин): Yueqing,Winston,Electric,Co.,Ltd.
Описание и отзывы
Характеристики
Универсальный Регулируемый регулятор скорости JD1A-40 постоянного тока
Основные продукты
Описание для передачи данных
|
Модель |
JD1A-11 |
JD1A-40 |
JD1A-90 |
|
Напряжение питания |
~ 220V ± 10% 50 ~ 60 Гц |
~ 220V ± 10% 50 ~ 60 Гц |
~ 220V ± 10% 50 ~ 60 Гц |
|
Максимальная выходная мощность |
DC90V/3.15A |
DC90V/5A |
DC90V/8A |
|
Детали для мотора контроллера питания |
0,55 ~ 11KW |
15 ~ 40 км |
45-90 км |
|
Тахогенератор |
Трехфазный |
В |
24 ~ 45V |
|
Изменения в скорости |
≤ 2.5% |
≤ 2.5% |
≤ 2.5% |
|
Фиксированный-скорость, высокая точность |
≤ 1% |
||
|
Размер (мм) |
245*150*135 |
Измерение
Блок управления и электромагнитный клапан скорости регулирования асинхронного двигателя с помощью подключения
Описание продукта:
Рабочие условия
1. Мощность не превышает 1000 м
2. Температура окружающей среды:-Чехлы для айфонов 5 5 ℃ ~ 40 0 ℃
3. relativen влажность не больше, чем 90%(below20 0 ℃)
4. Диапазон частот: от 10 Гц ~ 150 Гц, maxi вибрации не более 0,5 г
5. Колебания напряжения 6 рабочее место не должно иметь проводящего газа.
Структура и проводки
JD1A, JD1BТип Электромагнитный мотор активатор имеет обеспечивает дополнительную защиту от ультрафиолетового излучения чехол структура, до LP5X
Класс защиты, он может быть панель со вставкой, провод доход снизу.
WARNLNG: Перед включением источника питания, пожалуйста, внимательно проверьте проводку aero plug
Во избежание повреждений.
Регулировка и пусконаладочных работ
1) Установите проводку согласно pic.1, выходные затычки 3 и 4 подключен к обмотка муфты или к нагрузке
Осветительные лампы и выходной терминал, связанных с 100 Вт выше DC вольтметр
2 переключателя питания, индикация лампы освещения выход потенциометра WI для скорости
Регулирование sjall у вас 0-90V прыжки напряжения, таким образом, при открытии цепи, по нашему мнению, Рабочая будет
Все в порядке
3,1. Калибровка тахометра, из-за разницы напряжения в каждом измеренном двигателе,
Поэтому стоимость отображения в Тахометр: будет пересмотрена в соответствии с фактическими, скорость вращения, в тех случаях, когда
Сцепление до указанной скорости, Используйте дополнительный осевой Тахометр или цифровой тахометр для измерения
Фактическая скорость вращения. Когда измеренное значение отличается от значения, отображаемого в Указателе
Тахометр. Пожалуйста, настройте потенциометр для «калибровки скорости вращения».
3,2. Самую высокую скорость: поворотный потенциометр скорости для макси по часовой стрелке. И регулировать температуру
Регулируйте потенциометр обратной связи; Сделайте двигатель работать под самой высокой скоростью вращения.
4. Во время бега, если периодически делает это происходит, развязка выходные клеммы 3 и 4.As для JD1B, оно должно
Отрегулируйте соотношение потенциометра W в монтажной плате, для координации с механической инерцией,
Осуществляет лучшую устойчивость.
Он должен отрегулировать соотношение потенциометра W в монтажной плате, чтобы согласовать с механической инерцией.
Осуществляет лучшую устойчивость.
Применение
Используется в машинном оборудовании, металлургии, электричестве, книгопечатание, цемента, табака, кабель и других производственных случаев и все виды промышленной автоматизации производственной линии. Как линейная скоростьПредприятия по производству губки с механической скоростью,Скорость сигарет машинное оборудованиеИМашина для пищевых продуктов(Например, машина для конфет и т. д.)
Упаковка & Доставка
Информация о компании
Почему выбирают нас?
Добро пожаловать, чтобы посетитьДля дома
Похожие товары
Описание продукта:
Рабочие условия
1. Широта не более 1000 м
2. Температура окружающей среды:-5 ℃ ~ 40 ℃
3. Относительная влажность не более 90%(below20 ℃)
4. Диапазон частот: от 10 Гц ~ 150 Гц, maxi вибрации не более 0,5 г
5. Колебания напряжения <10% рейтинг работы гарантировано
6. На рабочем месте, не должно быть проводящий газа.
Регулировка и пусконаладочных работ
Настройка и ввод в эксплуатацию JD1A и JD1B
1) Установите проводку согласно pic.1, выходные затычки 3 и 4 подключен к обмотка муфты или к нагрузке
Осветительные лампы и выходной терминал соединены с 100 Вт выше Вольтметр постоянного тока
2Переключатель на производстве источников питания, индикация лампы освещения выход или потенциометров WI для регулировки скорости sjall у вас 0-90V прыжки напряжения, таким образом, при открытии цепи, по нашему мнению, Рабочая будет хорошо
1. Калибровка тахометр, из-за напряжения имеет некоторую разницу в каждом измеряется мотор, следовательно, соотношение цена/качество отображения в Тахометр: будет пересмотрена в соответствии с фактическими скорость вращения, когда муфта до заданной скорости, используйте дополнительный осевой Тахометр или цифровой тахометр для измерения фактической скорости вращения. При измерении значение отличается от значения, отображаемого в Указателе тахометра. Пожалуйста, настройте потенциометр для «калибровки скорости вращения».
2. Самая высокая скорость: поворотный потенциометр скорости для макси по часовой стрелке. И регулировать потенциометр обратной связи; Сделать двигатель работать под высоким Скорость вращения.
3. Во время бега, если периодически делает это происходит, развязка выходные клеммы 3 и 4.As для JD1B, он будет регулировать коэффициент потенциометр W с аппликацией «сердце» монтажная плата согласовывать с механическими кнопками инерции,
Осуществляет лучшую устойчивость.
Он будет регулировать коэффициент потенциометр W с аппликацией «сердце» монтажная плата согласовывать с механическими кнопками инерции.
Структура и проводки
JD1A, JD1B Тип электромагнитного мотора активатор имеет литой корпус структуры, до LP5X
Степень защиты, это может быть панель вставки, провод доход от нижней части.
Фото 1 проводка штепсельной вилки исходящего
WARNLNG: Перед включением источника питания, пожалуйста, внимательно проверьте проводку aero plugВо избежание повреждений.
Параметр метода
| Модель | JD1A-11 | JD1A-40 | JD1A-90 |
| Напряжение питания | ~ 220 В +-10% 50 ~ 60 Гц | ||
| Максимальная выходная мощность | DC90V/3.15A | DC90V/5A | DC90V/8A |
| Детали для мотора контроллера питания | 0,55 ~ 11KW | 15-40 км | 45-90 км |
| Тахогенератор | Трехфазный | В | 24-45V |
| Изменения в скорости | <= 2.5% | <= 2.5% | <= 2.5% |
| Фиксированный-скорость, высокая точность | <= 1% | ||
| Размер (мм) | 245*150*135 |
Габаритные размеры
Схема подключения
Основные продукты
Информация о компании
Yueqing Winston Electric Co., Ltd.-это не только экспортная компания, но и профессиональный производитель в Китае. У нас есть собственная производственная база. Продукция, которую мы профессионально взаимодействуем с поставщиками коммутируемой мощности, поставщиками датчиков, переключателей, стабилизаторов напряжения, пускателей переменного тока, автоматов цепи, распределительных коробок, промышленных пробок, розеток и прочих устройств.
Сертификаты
Упаковка & Доставка
(1) При отправкеМорем или воздухомВы можете получитьСчет погрузки, CO, коммерческий счет, упаковочный листОт нас после отправки.
(2) при отправке курьерской компанией вы получитеНомер для отслеживания.От нас после отправки.
Почему выбирают нас?
Добро пожаловать, чтобы посетитьДля дома
Похожие товары
- 330 Reviews
- 5 Questions
- Категория товара: Контроллер двигателя >>>
- Поставщик (Оптовый магазин): Yueqing,Winston,Electric,Co.,Ltd.
Описание и отзывы
Характеристики
Универсальный Регулируемый регулятор скорости JD1A-40 постоянного тока
Основные продукты
Описание для передачи данных
|
Модель |
JD1A-11 |
JD1A-40 |
JD1A-90 |
|
Напряжение питания |
~ 220V ± 10% 50 ~ 60 Гц |
~ 220V ± 10% 50 ~ 60 Гц |
~ 220V ± 10% 50 ~ 60 Гц |
|
Максимальная выходная мощность |
DC90V/3.15A |
DC90V/5A |
DC90V/8A |
|
Детали для мотора контроллера питания |
0,55 ~ 11KW |
15 ~ 40 км |
45-90 км |
|
Тахогенератор |
Трехфазный |
В |
24 ~ 45V |
|
Изменения в скорости |
≤ 2.5% |
≤ 2.5% |
≤ 2.5% |
|
Фиксированный-скорость, высокая точность |
≤ 1% |
||
|
Размер (мм) |
245*150*135 |
Измерение
Блок управления и электромагнитный клапан скорости регулирования асинхронного двигателя с помощью подключения
Описание продукта:
Рабочие условия
1. Мощность не превышает 1000 м
2. Температура окружающей среды:-Чехлы для айфонов 5 5 ℃ ~ 40 0 ℃
3. relativen влажность не больше, чем 90%(below20 0 ℃)
4. Диапазон частот: от 10 Гц ~ 150 Гц, maxi вибрации не более 0,5 г
5. Колебания напряжения 6 рабочее место не должно иметь проводящего газа.
Структура и проводки
JD1A, JD1BТип Электромагнитный мотор активатор имеет обеспечивает дополнительную защиту от ультрафиолетового излучения чехол структура, до LP5X
Класс защиты, он может быть панель со вставкой, провод доход снизу.
WARNLNG: Перед включением источника питания, пожалуйста, внимательно проверьте проводку aero plug
Во избежание повреждений.
Регулировка и пусконаладочных работ
1) Установите проводку согласно pic.1, выходные затычки 3 и 4 подключен к обмотка муфты или к нагрузке
Осветительные лампы и выходной терминал, связанных с 100 Вт выше DC вольтметр
2 переключателя питания, индикация лампы освещения выход потенциометра WI для скорости
Регулирование sjall у вас 0-90V прыжки напряжения, таким образом, при открытии цепи, по нашему мнению, Рабочая будет
Все в порядке
3,1. Калибровка тахометра, из-за разницы напряжения в каждом измеренном двигателе,
Поэтому стоимость отображения в Тахометр: будет пересмотрена в соответствии с фактическими, скорость вращения, в тех случаях, когда
Сцепление до указанной скорости, Используйте дополнительный осевой Тахометр или цифровой тахометр для измерения
Фактическая скорость вращения. Когда измеренное значение отличается от значения, отображаемого в Указателе
Тахометр. Пожалуйста, настройте потенциометр для «калибровки скорости вращения».
3,2. Самую высокую скорость: поворотный потенциометр скорости для макси по часовой стрелке. И регулировать температуру
Регулируйте потенциометр обратной связи; Сделайте двигатель работать под самой высокой скоростью вращения.
4. Во время бега, если периодически делает это происходит, развязка выходные клеммы 3 и 4.As для JD1B, оно должно
Отрегулируйте соотношение потенциометра W в монтажной плате, для координации с механической инерцией,
Осуществляет лучшую устойчивость.
Он должен отрегулировать соотношение потенциометра W в монтажной плате, чтобы согласовать с механической инерцией.
Осуществляет лучшую устойчивость.
Применение
Используется в машинном оборудовании, металлургии, электричестве, книгопечатание, цемента, табака, кабель и других производственных случаев и все виды промышленной автоматизации производственной линии. Как линейная скоростьПредприятия по производству губки с механической скоростью,Скорость сигарет машинное оборудованиеИМашина для пищевых продуктов(Например, машина для конфет и т. д.)
Упаковка & Доставка
Информация о компании
Почему выбирают нас?
Добро пожаловать, чтобы посетитьДля дома
Похожие товары

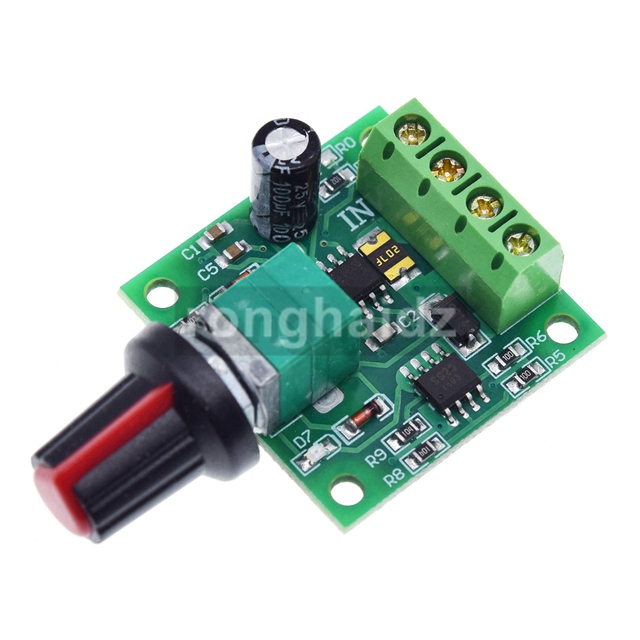

Регулятор скорости двигателя, постоянный ток 1,8-15 в, 5 В, 12 В, 30 Вт, 2 А, ШИМ, регулятор, переключатель управления скоростью вентилятора низкого напряжения, ШИМ регулируемый привод
ВНИМАНИЕ!
Автоматический перевод описания осуществляется только в текстовой форме. Информация, представленная поставщиком в виде картинок или надписей на фотографии, к сожалению не может быть переведена по техническим причинам. Показать оригинал описания данного товара.
Характеристики товара: |
|
| Стиль Режим: | Общепринятый обычный стиль; Двойной трансформатор стиль; A стиль; |
| Модель: | JD1A-11; JD1A-40; JD1A-90; |
| Конфигурация: | Без Подключить и медную потоку; Имеет затыкать без Проволока; Затыкать; |
| Место происхождения: | Китайский материк; |
| Провинция: | Провинция Чжэцзян; |
| Город: | Венчжоу Сити; |
Тип двигателя
Двигатель постоянного тока
Образцы:
Двигатель постоянного тока
Изготовление на заказ:
Эмблема на заказ(Мин. заказ 5000 шт.)
Индивидуализированная упаковка(Мин. заказ 5000 шт.)
Сведения о покупке
Защита с помощью
Транспортировка:
Связаться с поставщиком для согласования деталей доставки
Для вас Гарантия своевременной отправки
Платежи:
Шифрование и повышенная безопасность платежей Подробнее
Возврат товаров и возмещение средств
Eligible for refunds within 30 days of receiving products. Подробнее
Покупайте с уверенностью
Проверен как производитель товаров по индивидуальному заказу
Имеет статус поставщика с самым высоким рейтингом
- 20 Янв 2013
Всем доброго дня!
Собственно проблема — движок на станке не держит скорость, разгоняется. Дефект в регуляторе (проверено заменой на заведомо исправный). При включении на столе, с нагрузкой вместо муфты — лампа, всё в норме, ничего не плывёт, питания стоят как влитые.Подетальная прозвонка ничего не дала, всё вроде исправно. Но дефект есть.
Вопрос — как сэмулировать таходатчик или как обмануть ОС?
Таходатчик трёхфазный, подключается к клеммам J K L
Ещё инфа во вложении, если потребуется.
► 20090522105129 (1).rar
- 20 Янв 2013
AKTAU сказал(а):
Вопрос — как сэмулировать таходатчик или как обмануть ОС?
Таходатчик трёхфазный, подключается к клеммам J K L
Напряжение, снимаемое с таходатчика, выпрямляется и сглаживается конденсатором. На любые два вывода подаешь постоянное напряжение.
- 20 Янв 2013
А через С4 пульсации снимаются? Чёт не пойму.
- 20 Янв 2013
AKTAU, ты бы схему в нормальном качестве выложил.
Добавлено 20-01-2013 16:30
В схеме два источника напряжения включены встречно.
Первый ( опорное ) VS1 + VS2. Второй – таходатчик.
В исходном состоянии транзистор BG2 открыт напряжением первого источника.
Как только напряжение с таходатчика сравняется с опорным напряжением, транзистор закроется.
- 20 Янв 2013
- 20 Янв 2013
AKTAU сказал(а):
Короче, если на С3 тупо подать постоянку с БП
на два любых вывода таходатчика, в любой полярности, вольт до 16 регулируемое, можно и переменку.
- 20 Янв 2013
Что-то в схеме управление тиристора тормознулся я. Никак не врублю.
- 20 Янв 2013
AKTAU сказал(а):
Блин, не могу найти схему в лучшем качестве,
Так выложи то что имеешь туда, откуда можно скачать.
- 20 Янв 2013
culibin, так виднее?
- 21 Янв 2013
ссылка скрыта от публикации
тут получше схема видна
- 21 Янв 2013
Вобщем подал я напругу на выход выпрямителя, на С3, идеально всё работает. На диоды я не грешу, ну с чего бы им там вылетать, ни напруги ни токов (но заменил все на всякий случай) поеду на объект, воткну, ещё повнимательней гляну. Такие дела.
- 21 Янв 2013
Всё. Запустил станок.
culibin, спасибо!
- 21 Янв 2013
- 21 Янв 2013
culibin, поменял диоды в выпрямителе таходатчика с 1N4007 на FR207. Потому что проверить не смог корректно эту цепь и всё завелось. Все шесть штук. Может какой в утечке был, не знаю.
- 21 Янв 2013
AKTAU, Лихо! повезло…
- 21 Янв 2013
Два варианта — либо повезло, либо нет. Время покажет.
- 22 Янв 2013
По трезвом размышлении, вынужден признаться, коллеги, что занимался я хернёй.
Блок был исправен, просто неотстроен. А с методой регулировки я был незнаком, поэтому начал не с того, с чего нужно было бы.
Там дело в чём — система с э/магн. муфтой достаточно инерционная и таходатчик отрабатывает не мгновенно, а при неправильной регулировке контроллера (да блок-то примитивный) вообще начинает себя вести как попало — двигаться рывками, разгоняться и.т.д.
Короче, вся фишка была в том, чтобы очень медленно крутить потенцы, учитывая инерционность, отстраивая характеристику. А не менять диоды
Недостаток профессионализма, да
Будем тренироваться
На сегодня робот с PLC, во где гемор походу будет!
- 22 Янв 2013
Брам сказал(а):
Что-то в схеме управление тиристора тормознулся я. Никак не врублю.
Похож на фазовый регулятор с обратной связью ИМХО. Можно проверить блок отдельно на столе. Подать на два входа тахо вольт 12 , лампочку на муфту и крутить один или два регулятора. В очень узком диапазоне лампочка должна менять яркость.
- 23 Янв 2013
Брам, да так оно и есть. Но лампочка не двигатель, у неё инерционности нет.И яркость меняется не в узком диапазоне, а вполне в широком. А вот движок с муфтой ведёт себя по другому.
- 15 Сен 2014
AKTAU, у нас такой же блок управления э/муфтой JD1A-40. Стоит на китайском криогенном насосе.
Сбили настройки «чувствительности» и «колибровки»… (((
Отстроить пока не получается, муфта двигается рывками, горят ремни даже без нагрузки и т.д. и т.п.
Вы не могли бы подсказать методику отстройки блока.
На входе у нас эл. двигатель 18,5kW, 1250 об/мин.
