Гидроцилиндр ГАЗ-53 является важной составляющей подъемного механизма самосвала. Грузовик ГАЗ 53 по праву считается одним из наиболее популярных автомобилей советского периода. Подобная известность обусловлена отличными качествами этой модели, среди которых особое место занимают ее практичность и надежность. По своей структуре она представляет собой грузовой автомобиль с бортовой загрузкой.
Так выглядит гидроцилиндр для подъема кузова ГАЗ 53
Именно аналогичная конструкция является традиционной и получила широкое применение на просторах СНГ, что послужило отправной точкой для изобретения различных модификаций. Одной из них является ГАЗ-САЗ 3507, являющийся самосвалом и, соответственно, имеющий специальный подъемный механизм. Гидравлика ГАЗ-53 имеет довольно сложную структуру и все чаще требует проведения ремонтных работ.
Конструкция гидравлического подъемника и его элементы
В свое время, ГАЗ-53 самосвал был не менее популярен, чем его прародитель. Однако сейчас все реже можно встретить рабочую разновидность этого автомобиля. С течением времени практически все они исчерпали свой лимит прочности и на сегодняшний день являются бездействующими.

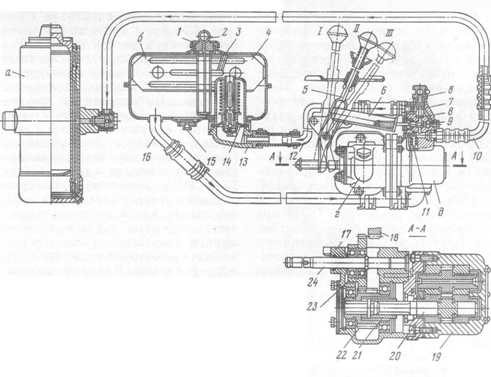

Чертеж с размерами конструкции гидроцилиндра кузова Газ 53
Подобное положение вещей вполне объяснимо, ведь срок эксплуатации любого технического устройства не безграничен, а тем более, если это касается механизмов, предназначенных для подъема и перевозки грузов. К сожалению, за прошедшие годы она практически полностью себя исчерпала, а экземпляры, функционирующие до сих пор, прошли не через один ремонт. По своей структуре подъемный механизм ГАЗ-САЗ 53 имеет гидравлическую природу, а принцип его действия основан на влиянии жидкости, заполняющей систему и создающей нужные параметры давления.
В ее роли выступает масло, а схема устройства подъемника включает в себя следующие детали:
Так выглядит коробка отбора мощности Газ 53
Как видим из вышеприведенных элементов, конструкция гидравлики ГАЗ 53 имеет достаточно сложную структуру. Каждая из этих деталей является полноценным устройством, состоящим из своих частей и конструктивных элементов.
Принцип работы подъемного механизма заключается в функционировании гидроцилиндра ГАЗ-53. В свою очередь, он имеет телескопическую структуру, состоящую из 3 равноценных выдвижных частей.
Для обеспечения работы подъемника они заполняются маслом, которое подается к ним при помощи насоса. Равным образом для его опускания жидкость покидает гидроцилиндр ГАЗ-53 через обратный клапан. Подобный процесс дает возможность обеспечить полноценную работу платформы и существенно облегчить человеческий труд.
Ремонт гидроцилиндра ГАЗ-САЗ 53
Самосвал ГАЗ-САЗ 53 выпускался в 2 вариантах: с боковой и вертикальной разгрузкой. Принцип работы гидравлики всегда оставался неизменным и заключался в подаче масла с помощью блока отбора мощности через насос в полости подъемника. Гидроцилиндр подъема кузова ГАЗ-53 обеспечивал все необходимые действия. Не мудрено, что он наиболее часто и выходит из строя, поскольку именно на него ложится практически вся нагрузка.
Подобное положение вещей сказывается на общей функциональности подъемника, поскольку он полностью выходит из строя. Для восстановления его работоспособности необходимо проведение целого комплекса мероприятий, выполнять которые под силу лишь настоящему мастеру своего дела.
Набор резинок для ремонта гидроцилиндра ГАЗ-САЗ 53
Из этого следует, что ремонт гидроцилиндра ГАЗ-53 является довольно сложным и трудоемким процессом, включающим в себя множество направлений, начиная от замены смазывающей жидкости и заканчивая заменой плунжеров. В целом при проведении восстановительных работ может понадобится замена следующих элементов:
- уплотнительных колец;
- штока;
- гидравлического поршня;
- плунжеров.
Наиболее частой причиной поломки при подъеме кузова ГАЗ-53 является протекание уплотнительных элементов, призванных обеспечить нагнетание давления в системе.
В свою очередь нарушение целостности гидравлики и протекание масла способствуют снижению показателей давления. Это приводит к неполноценной работе подъемника и его неспособности работать на полную мощность.
Иногда возникают ситуации, связанные с нарушением целостности какой-либо детали.
Пример работы гидроцилиндра подъема кузова ГАЗ 53
В подобном случае ремонт гидроцилиндра требует полной замены поврежденного элемента. Такая категоричность обусловлена тем, что работать с грузами при таком положении дел становится совсем не эффективно, но и крайне опасно.
Горьковский автозавод на базе грузовой машины ГАЗ 53 выпускал различные модификации. В частности, он производил шасси для крепления самосвального кузова. На базе шасси 5302 Саранский производил самосвал ГАЗ-САЗ 53Б, на базе 53 12 – ГАЗ-САЗ 3507.
Классический самосвал Газ 53 с наращенными бортами
Самосвал ГАЗ-САЗ 53Б
Бензиновый бак размещается под водителем, заливная горловина находится сразу за водительской дверью. Модификация производилась с 1966 по 1984 год, помимо Саранска автомобили с самосвальным оборудованием выпускались на Фрунзенском автосборочном заводе.
Самым известным грузовиком времен СССР считается ГАЗ-53, кроме того, по количеству выпуска он также превзошел своих собратьев. ГАЗ-53 можно отнести к грузовым авто со средней тоннажностью.
Грузовик ГАЗ-53 имеет задний привод, и на его базе выпускались различные модификации грузовиков, среди них были и самосвалы. ГАЗ 53 самосвалы имели следующую маркировку ГАЗ-САЗ 53Б. Самосвалы ГАЗ 53 выпускались с 1966 года по 1974 год.
Кабина
В кабине самосвала места предназначены для двух человек. Загрузить на себя такой самосвал мог 3.5 тонны, не смотря на то, что вес снаряженного самосвала доходил до 3 тонн 750 кг. В длину самосвал имел 6.38 м., в ширину – 2.475 м., а в высоту – 2.575 м. Колесная база его достигает 3.7 м.
Двигатель
Как и все собраться 53 модели, ГАЗ 53 самосвал был оснащен карбюраторным двигателем, который мог работать как на природном газе, так и на бензине. Двигатель устанавливался V-образный с восемью цилиндрами. Расходовал двигатель 24 литра на 100 км., что не так уж и много для грузовиков того времени.
V образный двигатель для самосвала ГАЗ 53
Полный объем двигателя составлял 4.25 литра, а мощность, которую он мог развить, имела показатель 115 л.с.
Коробка передач
Коробка передач механическая, состоящая из четырех ступеней. ГАЗ 53 самосвал оснащался однодисковым сухим сцеплением и одинарной гипоидной главной передачей. В рулевом управлении устанавливалась пара глобоидный червяк с трехгребневым роликом. Диаметр шин составлял 20 дюймов.
Хоть выпуск самосвала на базе ГАЗ 53 прекращен давно, эта модификация грузовика до сих пор еще на ходу, и поэтому достаточное количество людей интересуется его техническими характеристиками и советами по ремонту данного грузовика.
Характеристики шасси
Коробка передач от самосвала
- Длина/ ширина/ высота по кабине – 6,4м/ 2,47м/ 2,2 м;
- Грузоподъемность – 3,5 тонны;
- Снаряженная масса – 3,75 тонны;
- Вес полностью груженого автомобиля – 7,4 тонны;
- Дорожный просвет (клиренс) – 0,265 м;
- Колесная база – 3,7 м; на 100 км при скорости 40 км/ч – 24 л;
- Размер резины – 8,25- 20 дюймов;
- Номинальная мощность ДВС – 115 л. с.;
- Тип двигателя – карбюраторный;
- Степень сжатия в цилиндрах двигателя – 7,6;
- Рулевое управление – рулевой механизм червячного типа, без усилителя руля;
- Число мест в кабине – два, включая водителя.
Самосвальное оборудование
Самосвал ГАЗ-САЗ 53Б освобождается от груза путем опрокидывания кузова. По направлению выгрузка может быть боковая или задняя. Кузов газ 53 самосвала металлический, грузоподъемность машины меньше, чем у бортовой версии.
Опрокидывание кузова самосвала вбок
Самосвальный кузов удобен тем, что сокращается время на разгрузку и при этом не затрачивается рабочая сила.
Привод кузова у самосвала гидравлический. Поднимающим устройством является гидроцилиндр, в гидросистеме используется жидкое масло, гидроцилиндр жестко связан с платформой. Наполнение цилиндра маслом через трубопроводы происходит за счет шестеренчатого насоса, насос в свою очередь приводится в действие коробкой отбора мощности. В зависимости от того, какая часть цилиндра заполняется маслом, происходит поднимание или опускание кузова. Подъемом и опусканием управляет кран, в нем находятся три клапана:
- Клапан опускания кузова;
- Предохранительный клапан;
- Обратный клапан.
Клапан опускания перепускает масло в масляный бак в то время, когда насос не работает, и происходит опускание платформы.

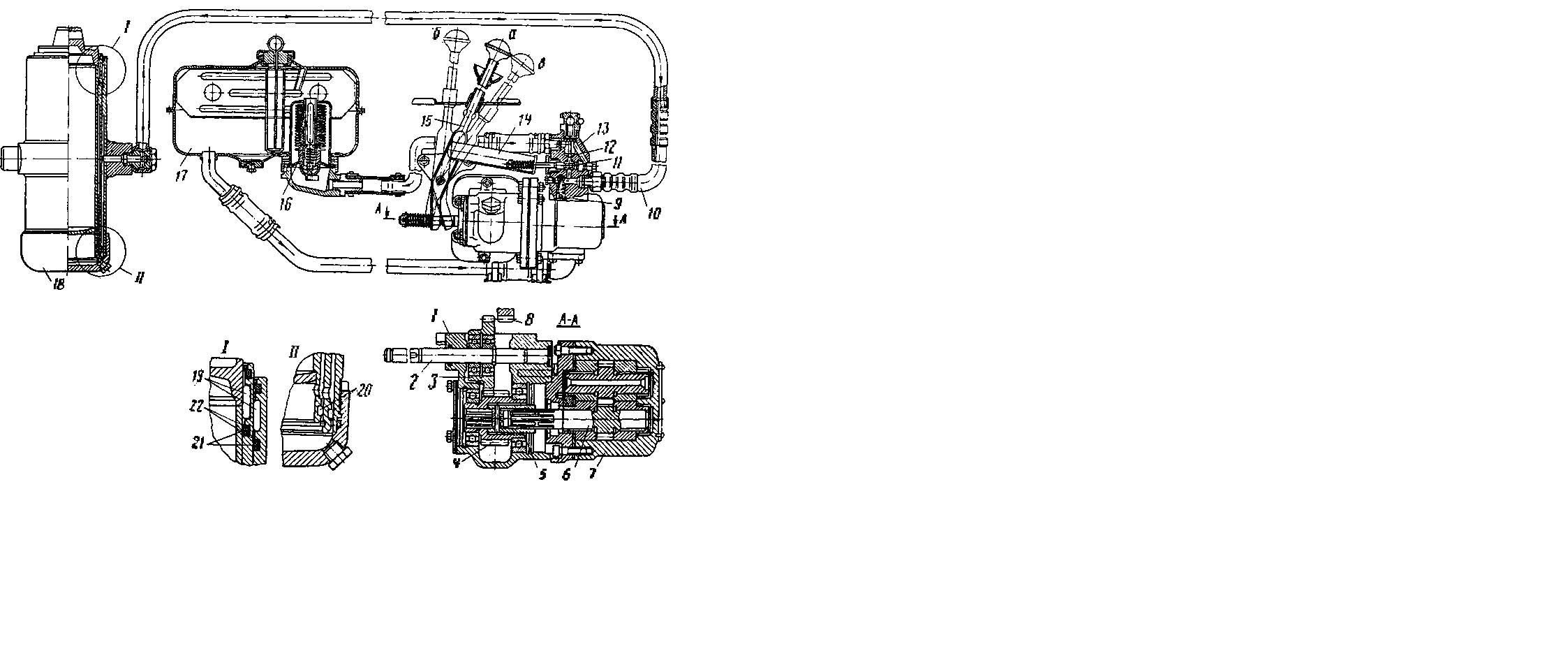

Чертеж устройства механизма самосвала ГАЗ 53
Кран управляется рычагом из кабины, находящимся немного правее от рычага переключения коробки передач. Тут же, рядом находится рычаг управления коробкой отбора мощности (КОМ).
Предохранительный клапан ограничивает максимальное давление в системе на уровне 115–120 кгс/см², предотвращая перегрузку на грузоподъемности выше установленной нормы. Обратный клапан не допускает самопроизвольного опускания кузова.
Гидроцилиндр устройства телескопический, в нем присутствуют три плунжера. В нижней части цилиндра (в днище) находится штуцер для заполнения полости маслом. В самом устройстве присутствуют три плунжера – по одному на телескопическую секцию гидроцилиндра. Установленные защитные кольца на плунжерах предохраняют трущиеся поверхности от попадания грязи и пыли. Масляный бак самосвального оборудования находится сзади кабины, между металлическим кузовом и рамой. Бак металлический, сварной, изготовлен из штампованных тонких стальных листов. Внизу для слива масла имеется пробка, в верхней части есть масляный фильтр. У масляного фильтра на входе стоит штуцер, который соединяется с краном управления.
Масляный насос крепится на корпусе КОМ, секции насоса сообщаются с краном управления и емкостью масляного бака.
Саранский завод автосамосвалов
Саранский завод работает с 1960 года, с августа месяца. Уже к концу первого года своего существования предприятием было собрано около 10 тысяч самосвалов. Завод постоянно перевыполнял план и был на хорошем счету, а к 1965 году он выпустил уже стотысячный самосвал. Первые годы с конвейера сходила модель ГАЗ-САЗ 53Б, параллельно производилась модель САЗ 3502 с односторонней разгрузкой кузова и предварительным его подъемом. К ноябрю 1978 года предприятие собрало уже полмиллиона автомобилей.
Автомобиль ГАЗ-САЗ-3507
С начала 1984 года саранский завод освоил на выпуск нового грузовика ГАЗ-САЗ-3507. В последующем были разработаны его модификации:
- ГАЗ-САЗ-35071 с дизельным двигателем Д-245 (на базе автомобиля ГАЗ 3309);
- ГАЗ-САЗ-3507-01 с бензиновым мотором ЗМЗ-5231 (на базе автомобиля ГАЗ 3307);
- ГАЗ-САЗ-25041 с опрокидыванием только назад и предварительным подъемом кузова.
Характеристики шасси ГАЗ 33072
Для модели ГАЗ-САЗ-3507-01 основой стало шасси грузовика самосвала ГАЗ 33072. Технические характеристики шасси следующие:
- Двигатель – ЗМЗ 5231 (бензин), восемь цилиндров, V-образный;
- Мощность ДВС – 125 л. с.;
- Число мест в кабине – 2 (включая водителя);
- Грузоподъемность – 4,25 тонны;
- Постоянная максимальная скорость – 90 км/ час;
- Привод колес – задний (4х2);
- Колесная база – 3,77 м;
- Расход топлива на 100 км при скорости 60 км/ч – 19,6 л;
- Вес полностью груженого автомобиля – 7,94 тонны;
- Снаряженная масса – 3,6 тонны;
- Габариты автомобиля (длина/ ширина/ высота) – 6,47/ 2,4/ 2,46 м, высота с наращенными бортами – 2,88 м;
- Применяемое топливо – бензин марки А-80.
Более чем за 30 лет Горьковский завод выпустил с конвейера около 4 миллионов грузовиков модели ГАЗ 53, и базовой считается машина с бортовым кузовом. Но вариантов исполнения кузова было несколько видов, также производились и различные спецавтомобили.
Классический бортовой ГАЗ 53 ранней модификации
Разновидности кузовов
Бортовой кузов
С начала и до конца выпуска ГАЗ 53 имел три основных модификации. Первой из них был ГАЗ 53Ф, он производился с 1961 по 1967 год. Изначально автомобиль комплектовался рядным 6-цилиндровым двигателем ГАЗ 11, он имел грузоподъемность три тонны. К концу выпуска модели грузоподъемность увеличили до 3,5 тонн.
Модель выпускалась до 1983 года.
Так выглядит грузовик ГАЗ 53 А
В 1983 году произошла глобальная модернизация грузовика, и он получил индекс 53 12. На машину установили модернизированный ДВС ЗМЗ 511 номинальной мощностью 120 л. с., оснастили модель усиленными рессорами, увеличили грузоподъемность до 4, 5 тонн.
В обновленном варианте появилась бесконтактная система зажигания, 2-х контурная гидравлическая тормозная система. Тормоза газ 53 были дополнены двумя вакуумными усилителями.
Приблизительно с 1987 года на модификации последней версии 53 12 стали устанавливать объемные боковые зеркала с улучшенной обзорностью. Скорость ГАЗ 53 12 увеличилась с 85 до 90 км час по отношению к модели предыдущего выпуска 53А.
С 1966 по 1983 год выпускалась модификация бортового грузовика для нужд Советской Армии, она имела название ГАЗ 53Н. Машина комплектовалась предпусковым подогревателем и вторым бензиновым баком емкостью на 105 литров.
Самосвал
Для установки металлического кузова самосвала ГАЗ 53 разрабатывал два вида шасси – 53 02 и 53 14.
На базе первого шасси Саранским заводом по производству автосамосвалов выпускалась модель ГАЗ-САЗ 53Б с 1966 по 1984 год.
Кузов обладал разгрузкой на 3 стороны – по бокам и назад. Шасси 53 02 также подходило и для установки автофургонов. ГАЗ-САЗ 53Б производил еще Фрунзенский автосборочный завод, конструктивно модель не имела никаких отличий от самосвала Саранского производства.
Про модель САЗ 3503 в интернете много противоречивой информации. Многие источники утверждают, что самосвал создан на шасси 53 02, но это все-таки не совсем верно. Если обратить внимание на объявления о продаже машин, то по характеристикам можно понять, что самосвал создавался на базе шасси ГАЗ 52 02, так как в заявленных продавцами данных указан 6-цилиндровый двигатель объемом 3, 5 л и подтверждается грузоподъемность 2,5 тонны.
Самосвал на базе ГАЗ 53
Шасси 53 02 имеет укороченную на 290 мм сзади раму, при этом колесная база остается такой же, как и у базовой версии машины ГАЗ 53А. Грузоподъемность ГАЗ-САЗ 53Б равняется 3,5 т, объем кузова 5 куб. м. При установке наращенных бортов объем увеличивается до 9 кум. м.
На базе 53 02 Саранским заводом была разработана и модель САЗ 3502. В отличие ГАЗ-САЗ 53Б этот самосвал имел только одностороннюю разгрузку кузова (назад), но зато предварительно мог подниматься гидроцилиндром на высоту 2,1 м. грузоподъемность у САЗ 3502 меньше – она составляет 3,2 тонны. В Саранске эта модель фактически не производилась, ее выпуск освоил Фрунзенский автосборочный завод.
Модификация шасси 53 14 для самосвалов создана на базе модели серии 53 12, а на этой основе Саранск изготавливал модель САЗ-3507, серийный выпуск был освоен в 1984 году. Но шасси 53 14 конструктивно ничем не отличалось от 53 02, по сути, поменялся только индекс.
Автобус
Для сборки автобусов на автозавод ГАЗ выпускал удлиненное шасси 53 40. Автобусы собирал Курганский завод, небольшими партиями они производились и в городе Семенов Горьковской (ныне Нижегородской) области. В 1971 году в Кургане собирались опытные партии, начало серийного выпуска КАвЗ 685 датируется 1973 годом. Автобусу был присвоен знак качества, а с 1984 года произошла модернизация – сменилось шасси (ГАЗ 53 12) и двигатель ЗМЗ 53 11. Модель сначала получила индекс КАвЗ 685М, затем производилась под маркой КАвЗ 3270. Очередная модернизация произошла в 1989 году, когда за основу было взято шасси 3307.
Пример автобуса на базе газ 53
Новая марка КАвЗ 3976 получила более мощный двигатель (125 л. с.) и выпускалась почти 20 лет. Автобус Курганского завода прекратили выпускать в январе 2008 года.
Фургон
Шасси 53 02 рассчитывалось не только на установку самосвальной платформы – на этой базе создавались фургоны и цистерны на базе ГАЗ. Фургонов тех годов выпуска сохранилось немного, а вот на базе ГАЗ 53 12 (с 1984 года) модели они еще периодически встречаются в продаже по объявлениям.
Грузовые автомобили-фургоны производило старейшее в Горьком предприятие – Горьковский завод специализированных автомобилей (ГЗСА).
Много хлебовозок и изотермических фургонов создавалось на базе шасси ГАЗ 52, на базе ГАЗ-53Н выпускалась модель ГЗСА-3706. Фургон был предназначен для перевозки скоропортящихся и замороженных продуктов, грузоподъемность машины составляла 3,25 тонны, объем кузова 10 куб. м. Еще один изотермический фургон на этом же шасси завод выпускал под маркой ГЗСА-950, но у него объем кузова уже был 14,2 куб. м. для перевозки почты завод разрабатывал версию фургона ГЗСА-949.
Спецтехнику успешно производил и Каспийский машиностроительный завод. Почтовый фургон ГЗСА-3711 мог перевезти много печатной продукции – его грузоподъемность равна 3, 5 тонны. Для монтажа автолавок завод использовал шасси ГАЗ 53 01 (ГАЗ 53А).
Саранский завод автосамосвалов
Саранский завод работает с 1960 года, с августа месяца. Уже к концу первого года своего существования предприятием было собрано около 10 тысяч самосвалов. Завод постоянно перевыполнял план и был на хорошем счету, а к 1965 году он выпустил уже стотысячный самосвал. Первые годы с конвейера сходила модель ГАЗ-САЗ 53Б, параллельно производилась модель САЗ 3502 с односторонней разгрузкой кузова и предварительным его подъемом. К ноябрю 1978 года предприятие собрало уже полмиллиона автомобилей.
Вернуться к оглавлению
Назначение
Изначально самосвал ГАЗ 3507 разрабатывался исключительно для эксплуатации в сельскохозяйственной сфере, поскольку его технические характеристики позволяют передвигаться на нем по дорогам плохого качества. Однако, благодаря многочисленным преимуществам, автомашина стала по-настоящему универсальным решением для перевозки грузов.
Согласно официальным данным завода-изготовителя, указанным в документации, поставляемой вместе с авто, он не предназначен для транспортировки бетона, различных растворов строительного назначения, а также для эксплуатации в карьерах. Это обусловлено специфичной конструкцией транспортного средства, предполагающей перевозку:
- зерна;
- навоза, других удобрений;
- силоса;
- песка, щебня и камней небольшого размера.
Автомобиль прекрасно передвигается по плохим дорогам
Несоблюдение рекомендаций производителя способно привести к быстрой поломке ключевых узлов этого грузового автомобиля. Чаще всего неисправности наблюдаются в механизме опрокидывания самосвала, а также сопутствующих узлах. Конструкция авто не подразумевает возможности монтажа сцепного устройства, поскольку его использование также может привести к серьезным поломкам.
Технические характеристики
Таблица 1 Технические характеристики автомобиля-самосвала
- через переднюю ось
- через заднюю ось
Продолжение Таблицы 1
| 1 | 2 |
| Платформа | Прямобортная, металлическая, с тремя открывающимися бортами |
| Управление запорами боковых бортов | Ручное |
| Управление запорами заднего борта | Ручное |
| Внутренние размеры платформы, мм: | |
| длина | 3516 |
| ширина | 2280 |
| высота ( с надставными бортами) | 620 (1250) |
| 8 | |
| 5 (10) | |
| Угол подъема платформы, град.: | |
| назад | 50 |
| на боковые стороны | 45 |
| Время подъема груженой платформы, с | 15 |
| Время опускания порожней платформы, с | 15 |
* Контрольный расход топлива служит для определения технического состояния автомобиля-самосвала и не является эксплуатационной нормой.
Двигатель
Характеристики агрегата ММЗ Д-245.7:
- рабочий объем – 4,75 л;
- номинальная мощность – 122,4 л.с.;
- степень сжатия – 17.
Параметры мотора ЗМЗ-5231.10:
- рабочий объем – 4,67 л;
- номинальная мощность – 124 л.с.;
- максимальный крутящий момент – 298 Нм;
- масса мотора – 275 кг;
- степень сжатия – 7,6.
Двигатель работает на бензине А-76 или АИ-80. После дополнительной настройки агрегат можно использовать с топливом АИ-92. ЗМЗ-5231.10 отличается большим расходом топлива, потому Горьковский завод и решил переключиться на дизельные модификации.
Расход топлива
Расход топлива у данного автомобиля определяется степенью загруженности и скоростным режимом. На скорости 60 км/час он составляет 19,6 л/100 км, на скорости 80 км/час – 26,4 л/100 км. Емкость топливного бака равняется 105 л.
Коробка передач
Коробка передач механическая, состоящая из четырех ступеней. ГАЗ 53 самосвал оснащался однодисковым сухим сцеплением и одинарной гипоидной главной передачей. В рулевом управлении устанавливалась пара глобоидный червяк с трехгребневым роликом. Диаметр шин составлял 20 дюймов.
Хоть выпуск самосвала на базе ГАЗ 53 прекращен давно, эта модификация грузовика до сих пор еще на ходу, и поэтому достаточное количество людей интересуется его техническими характеристиками и советами по ремонту данного грузовика.
Характеристики шасси
Коробка передач от самосвала
- Длина/ ширина/ высота по кабине – 6,4м/ 2,47м/ 2,2 м;
- Грузоподъемность – 3,5 тонны;
- Снаряженная масса – 3,75 тонны;
- Вес полностью груженого автомобиля – 7,4 тонны;
- Дорожный просвет (клиренс) – 0,265 м;
- Колесная база – 3,7 м;
- Расход топлива на 100 км при скорости 40 км/ч – 24 л;
- Размер резины – 8,25- 20 дюймов;
- Номинальная мощность ДВС – 115 л. с.;
- Тип двигателя – карбюраторный;
- Степень сжатия в цилиндрах двигателя – 7,6;
- Рулевое управление – рулевой механизм червячного типа, без усилителя руля;
- Число мест в кабине – два, включая водителя.
Самосвальное оборудование
Самосвал ГАЗ-САЗ 53Б освобождается от груза путем опрокидывания кузова. По направлению выгрузка может быть боковая или задняя. Кузов газ 53 самосвала металлический, грузоподъемность машины меньше, чем у бортовой версии.
Опрокидывание кузова самосвала вбок
Самосвальный кузов удобен тем, что сокращается время на разгрузку и при этом не затрачивается рабочая сила.
Привод кузова у самосвала гидравлический. Поднимающим устройством является гидроцилиндр, в гидросистеме используется жидкое масло, гидроцилиндр жестко связан с платформой. Наполнение цилиндра маслом через трубопроводы происходит за счет шестеренчатого насоса, насос в свою очередь приводится в действие коробкой отбора мощности. В зависимости от того, какая часть цилиндра заполняется маслом, происходит поднимание или опускание кузова. Подъемом и опусканием управляет кран, в нем находятся три клапана:
- Клапан опускания кузова;
- Предохранительный клапан;
- Обратный клапан.
Клапан опускания перепускает масло в масляный бак в то время, когда насос не работает, и происходит опускание платформы.
Чертеж устройства механизма самосвала ГАЗ 53
Кран управляется рычагом из кабины, находящимся немного правее от рычага переключения коробки передач. Тут же, рядом находится рычаг управления коробкой отбора мощности (КОМ).
Предохранительный клапан ограничивает максимальное давление в системе на уровне 115–120 кгс/см², предотвращая перегрузку на грузоподъемности выше установленной нормы. Обратный клапан не допускает самопроизвольного опускания кузова.
Гидроцилиндр устройства телескопический, в нем присутствуют три плунжера. В нижней части цилиндра (в днище) находится штуцер для заполнения полости маслом. В самом устройстве присутствуют три плунжера – по одному на телескопическую секцию гидроцилиндра. Установленные защитные кольца на плунжерах предохраняют трущиеся поверхности от попадания грязи и пыли.
Масляный бак самосвального оборудования находится сзади кабины, между металлическим кузовом и рамой. Бак металлический, сварной, изготовлен из штампованных тонких стальных листов. Внизу для слива масла имеется пробка, в верхней части есть масляный фильтр. У масляного фильтра на входе стоит штуцер, который соединяется с краном управления.
Масляный насос крепится на корпусе КОМ, секции насоса сообщаются с краном управления и емкостью масляного бака.
Немного истории
Руководство Горьковского предприятия, первым на территории бывшего Союза в середине 80-х годов прошлого столетия осознали, что российский автопром, он назывался тогда советский, нужно срочно модернизировать и подводить под мировые стандарты. В спешном порядке усовершенствовались автомобили третьего поколения. Всем было ясно, что нужно срочно запускать машину с новыми техническими данными. Вследствие этого появился новый ГАЗ-3307 дизель самосвал. Производители поняли, что основные технические узлы и компоненты машины морально устарели, требовалось не только улучшить действующий ряд моделей, но и создать машину совершенно с иными техническими характеристиками.
В конце 1989 года удалось выпустить первый автомобиль ГАЗ САЗ-3307 самосвал, который имел мотор производства ЗМЗ, а колёсная формула соответствовала схеме 4 х 2. Грузоподъёмность машины была 4,5 тонны, транспортное средство предназначалось для передвижения по дорогам с твёрдым покрытием.
Технические характеристики
Технические характеристики автосамосвала ГАЗ-3307:
| Характеристики | Показатели | Ед. измерения |
| Тип двигателя | ЗМЗ-511.10 | |
| Скорость движения (максимум) | 90 | км/ч |
| Грузоподъемность | 4,5 | т |
| Мощность двигателя (номинальная) | 92 | кВт |
| Частота вращения | 3200 | об/мин |
| Число цилиндров двигателя | 8 | шт. |
| Диаметр цилиндра | 9,2 | см |
| Ход поршня | 8 | см |
| Рабочий объем | 4,25 | л |
| Объем бака для горючего | 105 | л |
| Расход горючего на 100 км (скорость 60 км/ч) | 19,6 | л |
| Расход горючего на 100 км (скорость 80 км/ч) | 26,4 | л |
| Размер передней колеи | 1,7 | м |
| Размер задней колеи | 1,56 | м |
| Колесная база | 3,77 | м |
| Просвет под задним мостом | 0,265 | м |
| Просвет под передней балкой | 0,347 | м |
| Тормозной путь (скорость 60 км/ч) | 36,7 | м |
| Вес (полный) | 7,85 | т |
| Вес (снаряженный) | 3,2 | т |
| Ширина | 2,33 | м |
| Высота по кабине | 2,35 | м |
| Длина | 6,33 | м |
| Тип кузова | разгружаемый на 3 стороны | |
| Размеры кузова внутри (длина, высота, ширина) | 3,52х0,52х2,28 | м |
| Объем кузова (борта стандартные) | 5 | м3 |
| Объем кузова (борта надставлные) | 10 | м3 |
| Площадь днища кузова | 8 | м2 |
Видео обзор самосвала ГАЗ-3307:
Покупка самосвала ГАЗ-САЗ
Самосвалы ГАЗ пользуются большим спросом, по объявлениям можно найти немало автомобилей б/у разных моделей и годов выпуска. Например, ГАЗ-САЗ 53Б можно купить в пределах от 50 до 120 тыс. руб., а в отличном состоянии за технику просят и до 200 тыс. руб. ГАЗ-САЗ-3507 уже стоит дороже – от 100 до 300 тыс. руб. в зависимости от состояния и года выпуска.
Модификация самосвала ГАЗ САЗ-3507
А цена САЗ 35071 2014 года выпуска доходит и до одного миллиона рублей.
Вернуться к оглавлению
Возможные неисправности грузовика
Помимо относительно легких неисправностей, ремонт которых не занимает много времени, есть и более серьезные проблемы. В первую очередь речь идет о проблемах с гидравликой.
При длительной эксплуатации отмечаются незначительные протекания гидравлических элементов. Схема грузовика устроена таким образом, что при небольшой протечке ходовые качества ГАЗ не снижаются.
С одной стороны, водитель продолжит движение до места, где есть инструменты для ремонта. С другой стороны, автомобиль длительное время остается без надлежащего технического осмотра. Водители не придают появившейся течи значения, в результате через 1-2 месяца автомобиль приходит в негодность. Помимо гидравлической жидкости, у грузовика часто выходят из строя гидроцилиндры.
Так выглядит гидроцилиндр для подъема кузова ГАЗ САЗ 3507
Завод-изготовитель позаботился о том, чтобы ГАЗ 3307 и его грузовая модификация справлялись с различными нагрузками:
- жесткая погрузка и разгрузка;
- перевозка негабаритных вещей;
- езда по грунтовой дороге;
- эксплуатация в суровых погодных условиях.
В зависимости от интенсивности езды водитель обязан каждые 3 месяца делать профилактический осмотр. В первую очередь внимание уделяется гидравлической системе, корпусу и двигателю. Несмотря на то что схема транспортного средства не включает детали, которые проблематично найти, не нужно допускать серьезные поломки.
Проблема заключается в том, что 1 поломка нередко провоцирует цепную реакцию.
К примеру, начавшаяся течь гидравлической жидкости приводит к тому, что схема запуска двигателя выходит из строя. Временный, на первый взгляд простой, дефект обернется длительным и дорогостоящим ремонтом. Если планируется длительная поездка, настоятельно рекомендуется взять с собой материал для проведения ремонта в пути следования. В первую очередь нужно обратить внимание на гидравлически трубки, гидроузлы, крепления кузова и масло.
Неисправности самосвального оборудования
Проблемным местом ГАЗ-САЗ 53Б является сам металлический кузов. При превышении нагрузки (а перегружают машину нередко) трещит по швам кузов. Кузов усиливают, приваривая дополнительные швеллеры, усиливают сам остов. Течет и гидравлика (шланги, манжеты), выходят из строя краны и гидроцилиндры. Но все ремонтируется, и дефицита в запасных частях на технику САЗ не наблюдается. Стоимость деталей вполне приемлемая, и починить такое оборудование будет несложно.
Модификации
ГАЗ 3507 производился в нескольких модификациях:
- ГАЗ 3507 – самосвал, созданный на базе ГАЗ 3307 и оборудованный бензиновым двигателем ЗМЗ-5231. Модель имела кузов, вмещающий 5 куб.м груза, и 3-стороннюю разгрузку;
- ГАЗ 35071 – автомобиль со схожими показателями и дизельным агрегатом;
- ГАЗ 35072 – более поздняя версия с дизельным мотором (производитель – Саранский автозавод).
Количество отзывов Оставить отзыв
Сортировать по:
Будьте первым, чтобы оставить отзыв.
- Надежность
- Удобство и комфорт
- Ремонтопригодность
- Ходовые качества
Кол-во блоков: 10 | Общее кол-во символов: 15280
Количество использованных доноров: 4
Информация по каждому донору:
Снова поднял кузов до упора — и запорный клапан сделал свое дело, как человек простой и злой — с ноги на всю силу упер рычаг, и я снова слегка погнул кнопку спуска, чему я был весьма «рад», в очередной раз лазя под авто с плоскогубцами, чтобы чуть повернуть и высвободить кнопку от клина, когда подъем не срабатывал.
Замену предполагал давно, рабочие поверхности штоков биты-перебиты при правке, что мешает уплотнительному сальнику делать свое дело, и к тому же, кажется, мягкие, но ничего подходящего не находил.
1 – клапан опускания платформы; 2, 12, 16, 23 – уплотнительные кольца; 3 — шайба; 4 – каркас сальника; 5 – сальник; 6 – толкатель; 7 – контргайка; 8 – ползун предохранительного клапана; 9 –регулировочный винт; 10 – пломба; 11 – проволока; 13, 18, 19 – пружины; 14 – оправка предохранительного клапана; 15 – предохранительный клапан; 17 — пробка; 20 – оправка обратного клапана; 21 – седло обратного клапана; 22 – обратный клапан; 24 – оправка клапана опускания; 25 — корпус.
Строение на примере запасного крана
Как оказалось, идеально подходит клапан от Ваз — диаметр стержня требуемые 8 мм.
Читайте также:
- Что будет если скрестить льва и пантеру
- Цивик 4д не горят птф
- Как натянуть ремень генератора на приоре
- Шкода румстер не работает центральный замок
- Рено меган 2 не работают задние стеклоподъемники
На чтение 9 мин Просмотров 5к. Опубликовано 23.11.2021
Содержание
- Конструкция гидравлического подъемника и его элементы
- Описание крана управления подъема кузова (платформы)
- Кран управления подъема кузова ГАЗ-53(3307), САЗ-3507(3512)
- Коробка отбора мощности с масляным насосом и краном управления автомобиля-самосвала
- Ремонт гидроцилиндра ГАЗ-САЗ 53
- Внимание! Рычаг управления КОМ в крайних положениях фиксируется, а рычаг управления КУ фиксируется только в переднем крайнем положении – «нейтральное».
- Ремонт гидроцилиндра ГАЗ-САЗ 53
- ГАЗ-САЗ-35071. Гидросистема автомобиля-самосвала
- Масляный насос
Конструкция гидравлического подъемника и его элементы
В свое время самосвал ГАЗ-53 пользовался не меньшей популярностью, чем его предок. Однако сейчас все реже и реже можно найти рабочую версию этой машины. Со временем почти все они исчерпали свой предел силы и сегодня бездействуют.
Свою роль играет масло, а схема подъемного устройства включает следующие детали:
- резервуар;
- масляный фильтр;
- гидравлический цилиндр;
- клапан спуска платформы;
- регулирующий вентиль;
- предохранитель регулирующего клапана;
- обратный клапан;
- шестеренчатый насос;
- коробка отбора мощности;
Так выглядит ВОМ Газ 53
Как видно из вышеперечисленных элементов, конструкция гидравлики ГАЗ 53 имеет довольно сложную конструкцию. Каждая из этих частей представляет собой законченное устройство, состоящее из своих частей и конструктивных элементов.
Принцип работы подъемного механизма заключается в работе гидроцилиндра ГАЗ-53. Он, в свою очередь, имеет телескопическую конструкцию, состоящую из 3 эквивалентных скользящих частей.
Для обеспечения работы элеватора они заполняются маслом, которое подается к ним насосом. Аналогично для его опускания жидкость выходит из гидроцилиндра ГАЗ-53 через обратный клапан. Этот процесс позволяет обеспечить полноценное функционирование платформы и значительно облегчить человеческий труд.
Описание крана управления подъема кузова (платформы)
Клапан управления подъемом кузова ГАЗ-САЗ 3507 предназначен для управления подъемом и опусканием платформы. Регулирующий клапан представляет собой блок, объединяющий три клапана: обратный клапан, клапан опускания платформы и предохранительный клапан. Обратный клапан используется для предотвращения самопроизвольного опускания поднятой платформы, когда насос не работает. Клапан опускания платформы предназначен для перепуска жидкости из гидроцилиндра в масляный бак при опускании платформы. Предохранительный клапан, настроенный на давление 115 — 120 кгс / см 3, предназначен для разгрузки деталей и узлов опрокидывающего устройства и платформы в случае перегрузки сверх номинальной грузоподъемности. Уплотнения выполнены с резиновыми кольцами.
Кран предназначен для управления подъемом и опусканием платформы (кузова).
1 — клапан опускания платформы; 2, 12, 16, 23 — кольца уплотнительные; 3 — стиральная машина; 4 — рама сальника; 5 — сальник; 6 — толкатель; 7 — контргайка; 8 — ползун предохранительного клапана; 9 — регулировочный винт; 10 — заливка; 11 — резьба; 13, 18, 19 — пружины; 14 — шпиндель предохранительного клапана; 15 — предохранительный клапан; 17 — пробка; 20 — оправка обратного клапана; 21 — седло обратного клапана; 22 — обратный клапан; 24 — шпиндель клапана опускания; 25 — корпус
Кран управления подъема кузова ГАЗ-53(3307), САЗ-3507(3512)
Гидроцилиндр подъема кузова ГАЗ-53
Гидроцилиндр ГАЗ-53 — важная составляющая подъемного механизма самосвала. Грузовик ГАЗ 53 по праву считается одним из самых популярных автомобилей советского периода. Такая известность обусловлена прекрасными качествами данной модели, среди которых особое место занимают ее практичность и надежность. По своей конструкции это грузовик с боковой загрузкой.
Коробка отбора мощности с масляным насосом и краном управления автомобиля-самосвала
Коробка отбора мощности используется для передачи мощности от двигателя (через коробку передач) к масляному насосу. Он крепится к коробке передач с правой стороны (Рисунок 13) болтами, шпильками и гайками со стопорными шайбами.
Между фланцами ВОМ и коробкой передач устанавливается паронитовая прокладка толщиной 0,8 мм.
ВОМ (рисунок 14) содержит картер 1, в котором ведущая шестерня 10 и ведомая шестерня 4, ось 9 ведущей шестерни и стопорное устройство, состоящее из стопорного шарика 14 и пружины 16, размещены на шарикоподшипниках 3 и 12. Шарикоподшипники 12 закреплены на оси 9 ведущей шестерни двумя стопорными кольцами 13, на которых свободно вращается ведущая шестерня 10, удерживаемая поперечными движениями стопорным кольцом 11. Ведущая шестерня постоянно находится в зацеплении с шестерней заднего хода автомобиля редуктор.
Для предотвращения утечки масла из картера 1 через отверстия под шестерню 9 ведущей шестерни с одной стороны ставится резиновое кольцо 5, сальник 8 и прижимается рама сальника 7, с другой стороны отверстие закрывается колпачком 15.
С помощью рычага управления коробкой отбора мощности 10 (рисунок 13), шарнирно соединенного с осью 9 ведущей шестерни (рисунок 14), ось 9 перемещается в отверстия корпуса коробки отбора мощности в осевом направлении и, следовательно, зацепляет (или расцепляет) ведущую шестерню 10 с ведомой шестерней 4.
В положении, показанном на фиг.14, ведущая шестерня 10 не зацеплена с ведомой шестерней 4 — трансмиссия отключена. Крайние положения оси 9 фиксируются стопорным шариком 14, который под действием пружины 16 входит в кольцевые пазы оси.
Ремонт гидроцилиндра ГАЗ-САЗ 53
Самосвал ГАЗ-САЗ 53 выпускался в 2-х вариантах: с боковым и вертикальным выбросом. Принцип работы гидравлики всегда оставался неизменным и заключался в подаче масла через коробку отбора мощности через насос в полости подъемника. Гидроцилиндр подъема кузова ГАЗ-53 обеспечивал все необходимые действия. Неудивительно, что он чаще всего выходит из строя, так как на него ложится практически вся нагрузка.
Такое положение вещей влияет на общую функциональность подъемника, поскольку он полностью выходит из строя. Чтобы восстановить его работоспособность, необходимо провести целый ряд мероприятий, которые под силу только настоящему мастеру своего дела.
Набор резинок для ремонта гидроцилиндра ГАЗ-САЗ 53
- уплотнительные кольца;
- резервный запас;
- гидравлический поршень;
- поршни.
Наиболее частой причиной выхода из строя при подъеме кузова ГАЗ-53 является потеря уплотнительных элементов, обеспечивающих повышение давления в системе.
В свою очередь нарушение целостности гидросистемы и потеря масла способствуют снижению показателей давления. Это приводит к неисправности лифта и невозможности его работы на полную мощность.
Иногда возникают ситуации, связанные с нарушением добросовестности какой-либо стороны.
Пример работы гидроцилиндра подъема кузова ГАЗ 53
Внимание! Рычаг управления КОМ в крайних положениях фиксируется, а рычаг управления КУ фиксируется только в переднем крайнем положении – «нейтральное».
Перед использованием рычагов управления водитель должен внимательно ознакомиться с последовательностью операций, выполняемых при разгрузке платформы.
Чтобы наклонить платформу, рычаг управления коробкой отбора мощности необходимо переместить в крайнее переднее положение (по направлению к автомобилю) при работающем двигателе и выключенном сцеплении.
После включения сцепления включается вал отбора мощности с масляным насосом, и масло из масляного бака начинает поступать по всасывающей линии в масляный насос, а оттуда под давлением через линию давления в гидравлическом цилиндре. Под воздействием повышенного давления масла плунжеры гидроцилиндра начнут выдвигаться, что приведет к опрокидыванию платформы.
Повышение давления в гидросистеме после окончания рабочего хода гидроцилиндра, а также при перегрузке самосвала ограничивается предохранительным клапаном 15 КУ (рисунок 16), который открывается при давлении 115-120 ° С кгс / см2, соединяет сливную камеру H со сливной камерой C.
Чтобы опустить платформу, выключите сцепление, переместите рычаг управления ВОМ 10 (Рисунок 13) в крайнее заднее положение. Это выключит насос.
Переместите рычаг 13 (рисунок 13) регулятора КУ даже в крайнее заднее положение. Это приведет к перемещению толкателя 6 (Рисунок 16), открывая клапан спуска платформы 1. В результате сливная линия соединяется с сливной линией, и масло из гидроцилиндра под действием массы платформы будет течь через нее фильтр в масляном баке.
Если вам нужно остановить пустую платформу в промежуточном положении, просто переместите джойстик в крайнее переднее положение. В то же время из-за наличия клапана 1 в KU (рис. 16), который опускает платформу, и обратного клапана 22, линия нагнетания блокируется, что вызывает остановку платформы.
Ремонт гидроцилиндра ГАЗ-САЗ 53
Самосвал ГАЗ-САЗ 53 выпускался в 2-х вариантах: с боковым и вертикальным выбросом. Принцип работы гидравлики всегда оставался неизменным и заключался в подаче масла через коробку отбора мощности через насос в полости подъемника. Гидроцилиндр подъема кузова ГАЗ-53 обеспечивал все необходимые действия. Неудивительно, что он чаще всего выходит из строя, так как на него ложится практически вся нагрузка.
Такое положение вещей влияет на общую функциональность подъемника, поскольку он полностью выходит из строя. Чтобы восстановить его работоспособность, необходимо провести целый ряд мероприятий, которые под силу только настоящему мастеру своего дела.
Набор резинок для ремонта гидроцилиндра ГАЗ-САЗ 53
- уплотнительные кольца;
- резервный запас;
- гидравлический поршень;
- поршни.
Наиболее частой причиной выхода из строя при подъеме кузова ГАЗ-53 является потеря уплотнительных элементов, обеспечивающих повышение давления в системе.
В свою очередь нарушение целостности гидросистемы и потеря масла способствуют снижению показателей давления. Это приводит к неисправности лифта и невозможности его работы на полную мощность.
Иногда возникают ситуации, связанные с нарушением добросовестности какой-либо стороны.
Снова приподнял корпус до упора — и запорная арматура сделала свое дело, как простой и злой человек — нажал изо всех сил на рычаг и еще раз чуть согнул кнопку спуска, что понравилось очень «порадовало» «еще раз залезть под машину плоскогубцами, чтобы немного покрутить и освободить кнопку от клина, когда подъемник не работает.
Давно предполагал замену, рабочие поверхности шатунов при выпрямлении немного потрескались, что мешает сальнику выполнять свою работу, к тому же он мягкий на ощупь, но ничего подходящего не нашел.
Строительство на примере запасного крана
Как оказалось, клапан от ВАЗа идеален — диаметр штока требуется 8 мм.
Купил новый клапан
Длина заводского толкателя 65 мм.
Открыв токарный станок, он его сделал.
В процессе увлекся и увеличил на целый миллиметр — 64мм :(:, пришлось покупать другой клапан и делать его на дорогие 65мм.) Будет резерв.
Посмотрим, как это проявляется в работе, надеюсь шток клапана посильнее. Если он снова сложится, я изменю флажок самого рычага, чтобы изменить приложение силы.
ГАЗ-САЗ-35071. Гидросистема автомобиля-самосвала
Управление гидравликой самосвала осуществляется двумя рычагами: рычагом управления ВОМ 10 и рычагом управления КУ 13 (рисунок 13).
Устанавливаются в кабине справа от рычага переключения передач. Рычаг управления ВОМ имеет два положения (рис. 6): крайнее переднее «подъемное» и заднее крайнее «нейтральное». Рычаг управления КУ также имеет два положения: крайний передний «нейтраль» и крайний задний ход
Масляный насос
Шестеренный насос (рисунок 15) состоит из корпуса 1, крышки 2 и насосного агрегата, в состав которого входят: ведомые шестерни 3 и двигатели 4, две пары втулок 5 и 6, два компенсатора 7, две манжеты 8.
Стык между корпусом и крышкой уплотнен резиновым уплотнительным кольцом.
Крышка крепится к корпусу восемью болтами 10, под головками которых размещены пружинные шайбы 11.
Для уменьшения внутренних протечек масла в насос через зазоры между торцевыми поверхностями шестерен и компенсаторов на концах шестерен применяется автоматическая регулировка величин зазоров, которая происходит
dit из-за давления компенсаторов на концах шестерен с маслом под давлением, поступающим со стороны нагнетания в полость B.
Оба компенсатора являются «плавающими» (самоустанавливающимися), т.е независимо прижимаются к концам шестерен, что обеспечивает равномерную приработку рабочих поверхностей компенсаторов.
Масло, которое просачивается через смазочные канавки втулок, поступает через канал в нижней части корпуса и через каналы в крышке и ведомой шестерне в полости, связанные с камерой всасывания. Поэтому все утечки масла направлены на всасывающий трубопровод насоса.
Приводной конец вала ведущей шестерни уплотнен резиновым воротником 12. Для предотвращения защемления манжеты 12 установлены стопорное кольцо 13 и опорное кольцо 14.
«Вход» в межзубное пространство, затем прокачанный через «Выход» вход в гидросистему самосвала.
Масляный насос установлен в шлицевом отверстии ведомой шестерни и прикреплен к фланцу отбора мощности (рисунки 13 и 14). Между фланцами ВОМ и масляным насосом установлена паронитовая прокладка толщиной 0,8 мм.
Полости всасывания и нагнетания масляного насоса сообщаются с полостями масляного бака и ВНП.
Читайте также: Газель с двигателем Cummins: расход топлива
Голосование за лучший ответ
Вадим
Искусственный Интеллект
(145099)
8 лет назад
никак.
у ГАЗ-53 нет кузова
Шавиль АсадаевУченик (85)
8 лет назад
ты гонишь чтоле? это самосвал)
Вадим
Искусственный Интеллект
(145099)
изучай устройство грузового авто. тогда и херню свою писать не будешь
пулть kp.ss
Мудрец
(10515)
8 лет назад
кран
Викач
Оракул
(62058)
8 лет назад
Изменится центр тяжести, что повлияет на грузоподъёмность и безопасность.
Sergey Nazarov
Мудрец
(19120)
8 лет назад
кнопочку нажми кузов и поднимется
Баир Дашиев
Ученик
(102)
2 года назад
Как поднимается кузов на газ-саз 3507-01 подробное инструкция видео
Содержание
- 1 Существует несколько причин, по которым Газ
- 2 Защитные меры:
- 3 Рекомендации по предотвращению проблемы:
- 4 Часто задаваемые вопросы:
- 5 Вывод:
Существует несколько причин, по которым Газ
- Неисправность гидравлической системы: гидравлическая система отвечает за подъем кузова грузовика. Если есть проблема с гидравлической системой, кузов не поднимется. Это может быть из-за утечки в гидравлических трубопроводах, поврежденного гидравлического цилиндра или неисправного гидравлического насоса.
- Низкий уровень гидравлической жидкости: Если уровень гидравлической жидкости слишком низок, кузов не поднимется. Это может быть связано с утечкой в гидравлической системе или невозможностью долива гидравлической жидкости.
- Поврежденный подъемный механизм: подъемный механизм отвечает за подъем кузова. Если подъемный механизм поврежден, он не сможет поднять кузов.
Защитные меры:
Аренда самосвала МАЗ 6317 | Аренда самосвала МАЗ 6312 | Аренда самосвала МАЗ 5551 | Аренда самосвала МАЗ 5550 | Аренда самосвала МАЗ
Перевозки самосвалами | Вывоз груза самосвалом | Аренда в Москве самосвала | Аренда самосвала FAW | Аренда самосвала КАМАЗ
Чтобы предотвратить невозможность подъема кузова самосвала Газ 53, вот некоторые защитные меры, которые можно предпринять:
- Регулярное техническое обслуживание: Регулярное техническое обслуживание гидравлической системы и подъемного механизма может помочь предотвратить возникновение проблем. Это включает проверку уровня гидравлической жидкости, проверку гидравлических трубопроводов на наличие утечек и обеспечение того, чтобы подъемный механизм находился в хорошем рабочем состоянии.
- Правильное использование: самосвал Газ 53 следует использовать в соответствии с инструкциями производителя. Перегрузка грузовика или использование его не по назначению может привести к повреждению гидравлической системы и подъемного механизма.
- Немедленный ремонт: При наличии каких-либо признаков неполадки в гидравлической системе или механизме подъема следует произвести немедленный ремонт, чтобы предотвратить дальнейшее повреждение.
Рекомендации по предотвращению проблемы:
Вот несколько рекомендаций по предотвращению проблемы, связанной с тем, что кузов самосвала Газ 53 не поднимается:
- Регулярный осмотр: Регулярный осмотр гидравлической системы и подъемного механизма может помочь выявить потенциальные проблемы до того, как они станут серьезными.
- Правильное использование: самосвал Газ 53 следует использовать в соответствии с инструкциями производителя. Перегрузка грузовика или использование его не по назначению может привести к повреждению гидравлической системы и подъемного механизма.
- Надлежащее техническое обслуживание: Регулярное техническое обслуживание гидравлической системы и подъемного механизма может помочь предотвратить возникновение проблем. Это включает проверку уровня гидравлической жидкости, проверку гидравлических трубопроводов на наличие утечек и обеспечение того, чтобы подъемный механизм находился в хорошем рабочем состоянии.
Часто задаваемые вопросы:
В: Как часто следует проверять гидравлическую жидкость?
О: Гидравлическую жидкость следует проверять регулярно, предпочтительно перед каждым использованием.
Вопрос: Может ли перегрузка грузовика привести к невозможности подъема кузова?
О: Да, перегрузка грузовика может привести к повреждению гидравлической системы и механизма подъема, что может привести к невозможности подъема кузова.
Вопрос: Что мне делать, если кузов не поднимается?
A: Если кузов не поднимается, следует немедленно произвести ремонт, чтобы предотвратить дальнейшее повреждение. Обратитесь за помощью к квалифицированному механику или производителю.
Вывод:
Самосвал Газ 53 — надежная и универсальная машина, которая, как и любая другая машина, может столкнуться с проблемами. Неспособность кузова подниматься является распространенной проблемой, которая может быть вызвана несколькими факторами, включая отказ гидравлической системы, низкий уровень гидравлической жидкости и поврежденный механизм подъема. Для предотвращения этой проблемы рекомендуется регулярное техническое обслуживание, надлежащее использование и немедленный ремонт. Следуя этим рекомендациям, владельцы самосвалов Газ 53 могут гарантировать, что их машины остаются в хорошем рабочем состоянии и избежать дорогостоящего ремонта.
Вход
На чтение 20 мин Просмотров 27 Опубликовано 26 марта 2023 Обновлено 26 марта 2023
Содержание
- Гидроцилиндр подъема кузова ГАЗ-53: его устройство и ремонт своими руками
- Конструкция гидравлического подъемника и его элементы
- Переоборудование автомобилей!
- Переоборудование грузовых-бортовых автомобилей в грузовой-самосвал!
- Ремонт гидроцилиндра ГАЗ-САЗ 53
- Как поднять кузов самосвала газ 53
- Конструкция гидравлического подъемника и его элементы
- Гидроцилиндр подъема кузова ГАЗ-53
- Ремонт гидроцилиндра ГАЗ-САЗ 53
- Технические параметры и принцип устройства самосвалов ГАЗ: передаем суть
- Саранский завод автосамосвалов
- Назначение
- Технические характеристики
- Двигатель
- Характеристики агрегата ММЗ Д-245.7:
- Параметры мотора ЗМЗ-5231.10:
- Расход топлива
- Коробка передач
- Характеристики шасси
- Самосвальное оборудование
- Немного истории
- Технические характеристики
- Покупка самосвала ГАЗ-САЗ
- Возможные неисправности грузовика
- Неисправности самосвального оборудования
- Модификации
Гидроцилиндр подъема кузова ГАЗ-53: его устройство и ремонт своими руками
Гидроцилиндр ГАЗ-53 является важной составляющей подъемного механизма самосвала. Грузовик ГАЗ 53 по праву считается одним из наиболее популярных автомобилей советского периода. Подобная известность обусловлена отличными качествами этой модели, среди которых особое место занимают ее практичность и надежность. По своей структуре она представляет собой грузовой автомобиль с бортовой загрузкой.
Так выглядит гидроцилиндр для подъема кузова ГАЗ 53
Конструкция гидравлического подъемника и его элементы
В свое время, ГАЗ-53 самосвал был не менее популярен, чем его прародитель. Однако сейчас все реже можно встретить рабочую разновидность этого автомобиля. С течением времени практически все они исчерпали свой лимит прочности и на сегодняшний день являются бездействующими.
Чертеж с размерами конструкции гидроцилиндра кузова Газ 53
В ее роли выступает масло, а схема устройства подъемника включает в себя следующие детали:
- накопительный бачок;
- масляный фильтр;
- гидроцилиндр;
- клапан опускания платформы;
Так выглядит коробка отбора мощности Газ 53
Как видим из вышеприведенных элементов, конструкция гидравлики ГАЗ 53 имеет достаточно сложную структуру. Каждая из этих деталей является полноценным устройством, состоящим из своих частей и конструктивных элементов.
Принцип работы подъемного механизма заключается в функционировании гидроцилиндра ГАЗ-53. В свою очередь, он имеет телескопическую структуру, состоящую из 3 равноценных выдвижных частей.
Для обеспечения работы подъемника они заполняются маслом, которое подается к ним при помощи насоса. Равным образом для его опускания жидкость покидает гидроцилиндр ГАЗ-53 через обратный клапан. Подобный процесс дает возможность обеспечить полноценную работу платформы и существенно облегчить человеческий труд.
Переоборудование автомобилей!
Переоборудование грузовых-бортовых автомобилей в грузовой-самосвал!
Здравствуйте Уважаемые друзья! Сегодня я решил поделится с Вами своим многолетним опытом по переоборудованию грузовых автомобилей. Да друзья, не подумайте только то что я хвастаюсь, но и в правду за все время сколько я занимаюсь ремонтом автомобилей, было столько этих переоборудовании, что просто не перечесть.
В основном я делал переоборудовании грузовых автомобилей из грузовых-бортовых в грузовой-самосвал. Но были и такие как вакуумные установки ставил и мусоровозки делал, так что всякие были. То есть опять же говорю что и стаж и опыт в этом деле есть.
И так, друзья, мы с Вами сегодня рассмотрим переоборудование из грузового-бортового в грузовой самосвал. Что нам с Вами для этого понадобится:
Первое это конечно же самосвальная установка. Самосвальную установку можете купить новую или же просто купить старый Газончик, самосвал, и снять с него. Я обычно предпочитаю второй вариант. Потому что самосвальная установка новая стоит порядка 300 т.р., вернее стоил с установкой под ключ ну где года два назад. На сегодняшний день точную стоимость не могу сказать.
Так что как я уже излагал выше: я предпочитаю вариант покупки старого Газончика самосвала. Где примерно можно, на сегодняшний день, в пределах 60-70 т.р., купить вполне нормальный самосвал старый газончик, в данный ситуаций нас ведь интересует только установка самосвальная, а Газончик можно и на металлолом или можно на запчасти.
Второе что нам понадобится это конечно же КОМ (Коробка отбора мощности).
Обратите внимание на КОМ Газ-3307 и Газ-53 который изображен на картинке. Данный КОМ подходит на грузовики Газ-3307 и Газ-53 с четерехступеньчатой КПП (Коробка переключения передач). И бензиновым двигателем Змз-511 и модификации. Почему я решил обратить Ваше внимание на этот момент, потому что есть еще Газ-3307 с бензиновым двигателем Змз-511 и модификации, с пятиступеньчатой КПП (Коробка переключения передач). Вот там уже стоит другой КОМ, но сегодня мы говорим именно о КОМе который изображен на картинке выше и ставится на Газ-3307 и Газ-53 с четерехступеньчатой КПП.
Еще я бы хотел обратить Ваше внимание вот на какой момент. КОМ на Газ-3307 и Газ-53 бывает двух видов, в основном.
Первый это конечно же на самосвалы, то есть под насос НШ-32. НШ-32 на КОМ Газ-3307 и Газ-53, для самосвала, ставится левого вращение (Если вдруг кто не знает НШ бывают левого вращения и правого вращения). То есть на маркировке в самом конце должна быть буква Л, то есть примерно такая маркировка: НШ-32 У3 Л. Если же буквы нет то есть НШ-32 У3, это уже НШ правого вращения.
Второй вид это под карданный вал. То есть тут уже ставится не насос, а фланец под карданный вал. Обычно этот КОМ Газ-3307 и Газ-53 применяется на вакуумных установках или на бензовозах.
В третьих нам с Вами понадобится гидроцилиндр подъема платформы.
Если Вы ставите цилиндр не новый, а откуда то снятый то я рекомендую Вам лучше разобрать цилиндр и отремонтировать. Просто нужно зажать цилиндр на тиски открутить нижний колпак. Потом поочередно нужно снимать стопорные кольца и выбивать штоки один за другим. Нужно заменить старые резиновые манжеты. Ремкомплект для гидроцилиндров можно купить в магазинах автозапчасти. Не так дорого стоит в районе 130-150 р. Вот тут я сделал одну картинку показал так сказать где как снимать.
В скором времени может появится видеоурок по ремонту гидроцилиндра так что заглядывайте вот на эту страницу.
Теперь же нам осталось приспособить на раму подрамники и поставить платформу.
Что бы прикрутить подрамники много ума не надо. Он прикручивается на болты диаметра 12 мм. Передний подрамник держится на 2 болтах с каждой стороны, то есть получается 4 шт. Задний же больше с каждой стороны по 4 шт, то есть получается 8 шт. Средний тоже 4 шт с каждой стороны.
Главное при установке нужно соблюсти размеры установочных точек и диагональ, платформы на подрамник. Так что лучше семь раз отмерьте прежде чем отрезать (Правильная поговорка).
Думаю на этом можно заканчивать. Надеюсь Вам что нибудь то поможет из этой статьи.
Если вдруг, Вы что то не нашли, или у Вас просто нет времени на поиски, то я рекомендую ознакомиться со статьями в категорий «Ремонт ГАЗ«. Я уверен Вы найдете ответ на свой вопрос, а если же нет напишите в комментариях интересующий Вас вопрос я обязательно отвечу.
Ремонт гидроцилиндра ГАЗ-САЗ 53
Самосвал ГАЗ-САЗ 53 выпускался в 2 вариантах: с боковой и вертикальной разгрузкой. Принцип работы гидравлики всегда оставался неизменным и заключался в подаче масла с помощью блока отбора мощности через насос в полости подъемника. Гидроцилиндр подъема кузова ГАЗ-53 обеспечивал все необходимые действия. Не мудрено, что он наиболее часто и выходит из строя, поскольку именно на него ложится практически вся нагрузка.
Подобное положение вещей сказывается на общей функциональности подъемника, поскольку он полностью выходит из строя. Для восстановления его работоспособности необходимо проведение целого комплекса мероприятий, выполнять которые под силу лишь настоящему мастеру своего дела.
Набор резинок для ремонта гидроцилиндра ГАЗ-САЗ 53
- уплотнительных колец;
- штока;
- гидравлического поршня;
- плунжеров.
Наиболее частой причиной поломки при подъеме кузова ГАЗ-53 является протекание уплотнительных элементов, призванных обеспечить нагнетание давления в системе. В свою очередь нарушение целостности гидравлики и протекание масла способствуют снижению показателей давления. Это приводит к неполноценной работе подъемника и его неспособности работать на полную мощность. Иногда возникают ситуации, связанные с нарушением целостности какой-либо детали.
Пример работы гидроцилиндра подъема кузова ГАЗ 53
Снова поднял кузов до упора — и запорный клапан сделал свое дело, как человек простой и злой — с ноги на всю силу упер рычаг, и я снова слегка погнул кнопку спуска, чему я был весьма «рад», в очередной раз лазя под авто с плоскогубцами, чтобы чуть повернуть и высвободить кнопку от клина, когда подъем не срабатывал.
Источник
Как поднять кузов самосвала газ 53
Гидроцилиндр ГАЗ-53 является важной составляющей подъемного механизма самосвала. Грузовик ГАЗ 53 по праву считается одним из наиболее популярных автомобилей советского периода. Подобная известность обусловлена отличными качествами этой модели, среди которых особое место занимают ее практичность и надежность. По своей структуре она представляет собой грузовой автомобиль с бортовой загрузкой.
Так выглядит гидроцилиндр для подъема кузова ГАЗ 53
Конструкция гидравлического подъемника и его элементы
В свое время, ГАЗ-53 самосвал был не менее популярен, чем его прародитель. Однако сейчас все реже можно встретить рабочую разновидность этого автомобиля. С течением времени практически все они исчерпали свой лимит прочности и на сегодняшний день являются бездействующими.
Чертеж с размерами конструкции гидроцилиндра кузова Газ 53
В ее роли выступает масло, а схема устройства подъемника включает в себя следующие детали:
- накопительный бачок;
- масляный фильтр;
- гидроцилиндр;
- клапан опускания платформы;
Так выглядит коробка отбора мощности Газ 53
Как видим из вышеприведенных элементов, конструкция гидравлики ГАЗ 53 имеет достаточно сложную структуру. Каждая из этих деталей является полноценным устройством, состоящим из своих частей и конструктивных элементов.
Принцип работы подъемного механизма заключается в функционировании гидроцилиндра ГАЗ-53. В свою очередь, он имеет телескопическую структуру, состоящую из 3 равноценных выдвижных частей.
Для обеспечения работы подъемника они заполняются маслом, которое подается к ним при помощи насоса. Равным образом для его опускания жидкость покидает гидроцилиндр ГАЗ-53 через обратный клапан. Подобный процесс дает возможность обеспечить полноценную работу платформы и существенно облегчить человеческий труд.
Гидроцилиндр подъема кузова ГАЗ-53
Гидроцилиндр ГАЗ-53 является важной составляющей подъемного механизма самосвала. Грузовик ГАЗ 53 по праву считается одним из наиболее популярных автомобилей советского периода. Подобная известность обусловлена отличными качествами этой модели, среди которых особое место занимают ее практичность и надежность. По своей структуре она представляет собой грузовой автомобиль с бортовой загрузкой.
Так выглядит гидроцилиндр для подъема кузова ГАЗ 53
Ремонт гидроцилиндра ГАЗ-САЗ 53
Самосвал ГАЗ-САЗ 53 выпускался в 2 вариантах: с боковой и вертикальной разгрузкой. Принцип работы гидравлики всегда оставался неизменным и заключался в подаче масла с помощью блока отбора мощности через насос в полости подъемника. Гидроцилиндр подъема кузова ГАЗ-53 обеспечивал все необходимые действия. Не мудрено, что он наиболее часто и выходит из строя, поскольку именно на него ложится практически вся нагрузка.
Подобное положение вещей сказывается на общей функциональности подъемника, поскольку он полностью выходит из строя. Для восстановления его работоспособности необходимо проведение целого комплекса мероприятий, выполнять которые под силу лишь настоящему мастеру своего дела.
Набор резинок для ремонта гидроцилиндра ГАЗ-САЗ 53
- уплотнительных колец;
- штока;
- гидравлического поршня;
- плунжеров.
Наиболее частой причиной поломки при подъеме кузова ГАЗ-53 является протекание уплотнительных элементов, призванных обеспечить нагнетание давления в системе. В свою очередь нарушение целостности гидравлики и протекание масла способствуют снижению показателей давления. Это приводит к неполноценной работе подъемника и его неспособности работать на полную мощность. Иногда возникают ситуации, связанные с нарушением целостности какой-либо детали.
Пример работы гидроцилиндра подъема кузова ГАЗ 53
Снова поднял кузов до упора — и запорный клапан сделал свое дело, как человек простой и злой — с ноги на всю силу упер рычаг, и я снова слегка погнул кнопку спуска, чему я был весьма «рад», в очередной раз лазя под авто с плоскогубцами, чтобы чуть повернуть и высвободить кнопку от клина, когда подъем не срабатывал.
Источник
Технические параметры и принцип устройства самосвалов ГАЗ: передаем суть
Самосвал ГАЗ-3307 – неприхотливая и надежная самоходная машина четвертого поколения семейства «Газонов». Так слегка шутливо называют шоферы грузовики марки ГАЗ с оленем на логотипе, выпуск которых начался в шестидесятые годы прошлого века.
Саранский завод автосамосвалов
Саранский завод работает с 1960 года, с августа месяца. Уже к концу первого года своего существования предприятием было собрано около 10 тысяч самосвалов. Завод постоянно перевыполнял план и был на хорошем счету, а к 1965 году он выпустил уже стотысячный самосвал. Первые годы с конвейера сходила модель ГАЗ-САЗ 53Б, параллельно производилась модель САЗ 3502 с односторонней разгрузкой кузова и предварительным его подъемом. К ноябрю 1978 года предприятие собрало уже полмиллиона автомобилей.
Назначение
Изначально самосвал ГАЗ 3507 разрабатывался исключительно для эксплуатации в сельскохозяйственной сфере, поскольку его технические характеристики позволяют передвигаться на нем по дорогам плохого качества. Однако, благодаря многочисленным преимуществам, автомашина стала по-настоящему универсальным решением для перевозки грузов.
Согласно официальным данным завода-изготовителя, указанным в документации, поставляемой вместе с авто, он не предназначен для транспортировки бетона, различных растворов строительного назначения, а также для эксплуатации в карьерах. Это обусловлено специфичной конструкцией транспортного средства, предполагающей перевозку:
- зерна;
- навоза, других удобрений;
- силоса;
- песка, щебня и камней небольшого размера.
Автомобиль прекрасно передвигается по плохим дорогам
Несоблюдение рекомендаций производителя способно привести к быстрой поломке ключевых узлов этого грузового автомобиля. Чаще всего неисправности наблюдаются в механизме опрокидывания самосвала, а также сопутствующих узлах. Конструкция авто не подразумевает возможности монтажа сцепного устройства, поскольку его использование также может привести к серьезным поломкам.
Технические характеристики
Таблица 1 Технические характеристики автомобиля-самосвала
| Наименование | Модель автомобиля-самосвала | |
| 3507-01 | 35071 | |
| 1 | 2 | 3 |
| Модель шасси | 33072 | 3309 |
| Масса перевозимого груза, кг | 4250 | 4000 |
| Масса снаряженного автомобилясамосвала, кг | 3600 | 3940 |
| Полная масса автомобиля-самосвала, кг | 8000 | 8090 |
| Распределение нагрузки на дорогу от полной массы автомобиля-самосвала, Н (кгс): | 1960 (2000)5880 (6000) | 2060 (2100)5870 (5990) |
| Максимальная скорость движения автомобиля-самосвала полной массой на горизонтальном участке прямого шоссе, км/ч, не более | 90 | |
| Контрольный расход топлива на 100 циклов разгрузок кузова, л* | 3,5 | 3 |
| Контрольный расход топлива, л/100 км, при движении с постоянной скоростью 60 км/ч, не более* | 19,6 | 14 |
| Гидравлическое опрокидывающее устройство | Гидроцилиндр 3507-01-8603010-03 телескопический одностороннего действия, с тремя выдвижными звеньями | |
| Суммарный ход звеньев, мм | 667 | |
| Заправочная емкость гидросистемы, л | 16 | |
| Коробка отбора мощности (КОМ) | Механическая односкоростная, совмещенная с насосом и краном управления | |
| Привод КОМ | От шестерни заднего хода промвала КП. | |
| Насос | НШ 32УК-3 | |
| Передаточное число КОМ от двигателя к насосу | 1,64 | |
| Кран управления | Трехклапанный, шарикового типа | |
| Управление коробкой отбора мощности и краном управления | Двумя рычагами из кабины водителя | |
| 11,3-11,8 (115-120) | ||
| Маслобак | Штампованно-сварной из тонколистовой стали. Снабжен фильтром и указателем уровня масла в заливной горловине и фильтром на сливной магистрали |
- через переднюю ось
- через заднюю ось
| 1 | 2 |
| Платформа | Прямобортная, металлическая, с тремя открывающимися бортами |
| Управление запорами боковых бортов | Ручное |
| Управление запорами заднего борта | Ручное |
| Внутренние размеры платформы, мм: | |
| длина | 3516 |
| ширина | 2280 |
| высота ( с надставными бортами) | 620 (1250) |
| 8 | |
| 5 (10) | |
| Угол подъема платформы, град.: | |
| назад | 50 |
| на боковые стороны | 45 |
| Время подъема груженой платформы, с | 15 |
| Время опускания порожней платформы, с | 15 |
* Контрольный расход топлива служит для определения технического состояния автомобиля-самосвала и не является эксплуатационной нормой.
Двигатель
Современные модели ГАЗ 3507 собирают на шасси ГАЗ-3309. Грузовик комплектуется мотором ММЗ Д-245.7. Данный рядный 4-тактный 4-цилиндровый двигатель с газотурбинным наддувом и жидкостным охлаждением соответствует экологическим стандартам «Евро 1».
Характеристики агрегата ММЗ Д-245.7:
На более ранних моделях использовался 4-тактный V-образный 8-цилиндровый мотор ЗМЗ-5231.10 с функцией рециркуляции отработанных газов и жидкостным охлаждением. Особенностями конструкции агрегата являются наличие алюминиевых блоков, ГБЦ и клапанного механизма OHV. Двигатель относится к карбюраторному типу и отвечает требованиям стандарта «Евро-2».
Параметры мотора ЗМЗ-5231.10:
- рабочий объем – 4,67 л;
- номинальная мощность – 124 л.с.;
- максимальный крутящий момент – 298 Нм;
- масса мотора – 275 кг;
- степень сжатия – 7,6.
Двигатель работает на бензине А-76 или АИ-80. После дополнительной настройки агрегат можно использовать с топливом АИ-92. ЗМЗ-5231.10 отличается большим расходом топлива, потому Горьковский завод и решил переключиться на дизельные модификации.
Расход топлива
Расход топлива у данного автомобиля определяется степенью загруженности и скоростным режимом. На скорости 60 км/час он составляет 19,6 л/100 км, на скорости 80 км/час – 26,4 л/100 км. Емкость топливного бака равняется 105 л.
Коробка передач
Коробка передач механическая, состоящая из четырех ступеней. ГАЗ 53 самосвал оснащался однодисковым сухим сцеплением и одинарной гипоидной главной передачей. В рулевом управлении устанавливалась пара глобоидный червяк с трехгребневым роликом. Диаметр шин составлял 20 дюймов.
Читайте такжеТехнические характеристики ГАЗ-53
Хоть выпуск самосвала на базе ГАЗ 53 прекращен давно, эта модификация грузовика до сих пор еще на ходу, и поэтому достаточное количество людей интересуется его техническими характеристиками и советами по ремонту данного грузовика.
Характеристики шасси
На самосвале устанавливался 8-цилиндровый двигатель объемом 4,25 л, его блок цилиндров и головки блока были отлиты из алюминиевого сплава Al 4. Коробка передач 4-ступенчатая механическая, автомобиль имел задний привод колес.
Коробка передач от самосвала
- Длина/ ширина/ высота по кабине – 6,4м/ 2,47м/ 2,2 м;
- Грузоподъемность – 3,5 тонны;
- Снаряженная масса – 3,75 тонны;
- Вес полностью груженого автомобиля – 7,4 тонны;
- Дорожный просвет (клиренс) – 0,265 м;
- Колесная база – 3,7 м;
- Расход топлива на 100 км при скорости 40 км/ч – 24 л;
- Размер резины – 8,25- 20 дюймов;
- Номинальная мощность ДВС – 115 л. с.;
- Тип двигателя – карбюраторный;
- Степень сжатия в цилиндрах двигателя – 7,6;
- Рулевое управление – рулевой механизм червячного типа, без усилителя руля;
- Число мест в кабине – два, включая водителя.
Самосвальное оборудование
Самосвал ГАЗ-САЗ 53Б освобождается от груза путем опрокидывания кузова. По направлению выгрузка может быть боковая или задняя. Кузов газ 53 самосвала металлический, грузоподъемность машины меньше, чем у бортовой версии.
Опрокидывание кузова самосвала вбок
Самосвальный кузов удобен тем, что сокращается время на разгрузку и при этом не затрачивается рабочая сила.
Привод кузова у самосвала гидравлический. Поднимающим устройством является гидроцилиндр, в гидросистеме используется жидкое масло, гидроцилиндр жестко связан с платформой. Наполнение цилиндра маслом через трубопроводы происходит за счет шестеренчатого насоса, насос в свою очередь приводится в действие коробкой отбора мощности. В зависимости от того, какая часть цилиндра заполняется маслом, происходит поднимание или опускание кузова. Подъемом и опусканием управляет кран, в нем находятся три клапана:
- Клапан опускания кузова;
- Предохранительный клапан;
- Обратный клапан.
Клапан опускания перепускает масло в масляный бак в то время, когда насос не работает, и происходит опускание платформы.
Чертеж устройства механизма самосвала ГАЗ 53
Кран управляется рычагом из кабины, находящимся немного правее от рычага переключения коробки передач. Тут же, рядом находится рычаг управления коробкой отбора мощности (КОМ).
Предохранительный клапан ограничивает максимальное давление в системе на уровне 115–120 кгс/см², предотвращая перегрузку на грузоподъемности выше установленной нормы. Обратный клапан не допускает самопроизвольного опускания кузова.
Гидроцилиндр устройства телескопический, в нем присутствуют три плунжера. В нижней части цилиндра (в днище) находится штуцер для заполнения полости маслом. В самом устройстве присутствуют три плунжера – по одному на телескопическую секцию гидроцилиндра. Установленные защитные кольца на плунжерах предохраняют трущиеся поверхности от попадания грязи и пыли.
Масляный бак самосвального оборудования находится сзади кабины, между металлическим кузовом и рамой. Бак металлический, сварной, изготовлен из штампованных тонких стальных листов. Внизу для слива масла имеется пробка, в верхней части есть масляный фильтр. У масляного фильтра на входе стоит штуцер, который соединяется с краном управления.
Читайте такжеСтартер ГАЗ-53
Коробка отбора мощности имеет механическое соединение с коробкой переключения передач и нужна для передачи мощности от двигателя газ 53 к масляному насосу самосвального оборудования. КОМ управляется рычагом из кабины, у рычага есть два фиксированных положения – нейтральное и «подъем».
Масляный насос крепится на корпусе КОМ, секции насоса сообщаются с краном управления и емкостью масляного бака.
Немного истории
Руководство Горьковского предприятия, первым на территории бывшего Союза в середине 80-х годов прошлого столетия осознали, что российский автопром, он назывался тогда советский, нужно срочно модернизировать и подводить под мировые стандарты. В спешном порядке усовершенствовались автомобили третьего поколения. Всем было ясно, что нужно срочно запускать машину с новыми техническими данными. Вследствие этого появился новый ГАЗ-3307 дизель самосвал. Производители поняли, что основные технические узлы и компоненты машины морально устарели, требовалось не только улучшить действующий ряд моделей, но и создать машину совершенно с иными техническими характеристиками.
В конце 1989 года удалось выпустить первый автомобиль ГАЗ САЗ-3307 самосвал, который имел мотор производства ЗМЗ, а колёсная формула соответствовала схеме 4 х 2. Грузоподъёмность машины была 4,5 тонны, транспортное средство предназначалось для передвижения по дорогам с твёрдым покрытием.
Технические характеристики
Технические характеристики автосамосвала ГАЗ-3307:
| Характеристики | Показатели | Ед. измерения |
| Тип двигателя | ЗМЗ-511.10 | |
| Скорость движения (максимум) | 90 | км/ч |
| Грузоподъемность | 4,5 | т |
| Мощность двигателя (номинальная) | 92 | кВт |
| Частота вращения | 3200 | об/мин |
| Число цилиндров двигателя | 8 | шт. |
| Диаметр цилиндра | 9,2 | см |
| Ход поршня | 8 | см |
| Рабочий объем | 4,25 | л |
| Объем бака для горючего | 105 | л |
| Расход горючего на 100 км (скорость 60 км/ч) | 19,6 | л |
| Расход горючего на 100 км (скорость 80 км/ч) | 26,4 | л |
| Размер передней колеи | 1,7 | м |
| Размер задней колеи | 1,56 | м |
| Колесная база | 3,77 | м |
| Просвет под задним мостом | 0,265 | м |
| Просвет под передней балкой | 0,347 | м |
| Тормозной путь (скорость 60 км/ч) | 36,7 | м |
| Вес (полный) | 7,85 | т |
| Вес (снаряженный) | 3,2 | т |
| Ширина | 2,33 | м |
| Высота по кабине | 2,35 | м |
| Длина | 6,33 | м |
| Тип кузова | разгружаемый на 3 стороны | |
| Размеры кузова внутри (длина, высота, ширина) | 3,52х0,52х2,28 | м |
| Объем кузова (борта стандартные) | 5 | м3 |
| Объем кузова (борта надставлные) | 10 | м3 |
| Площадь днища кузова | 8 | м2 |
Видео обзор самосвала ГАЗ-3307:
Покупка самосвала ГАЗ-САЗ
Самосвалы ГАЗ пользуются большим спросом, по объявлениям можно найти немало автомобилей б/у разных моделей и годов выпуска. Например, ГАЗ-САЗ 53Б можно купить в пределах от 50 до 120 тыс. руб., а в отличном состоянии за технику просят и до 200 тыс. руб. ГАЗ-САЗ-3507 уже стоит дороже – от 100 до 300 тыс. руб. в зависимости от состояния и года выпуска.
Модификация самосвала ГАЗ САЗ-3507
А цена САЗ 35071 2014 года выпуска доходит и до одного миллиона рублей.
Попадаются экземпляры ГАЗ-САЗ 53Б, которые продаются в хорошем состоянии, но у автомобилей нет документов, цена таких машин от 30 до 50 тыс. руб. Часто подают объявления о покупке документов от самосвалов Саранского завода – много желающих восстановить автомобиль в хорошем состоянии с утерянным ПТС. Продажу ПТС также можно встретить по объявлениям в интернете, на популярном ресурсе «Авито» много различных предложений по всей России.
Возможные неисправности грузовика
Помимо относительно легких неисправностей, ремонт которых не занимает много времени, есть и более серьезные проблемы. В первую очередь речь идет о проблемах с гидравликой.
При длительной эксплуатации отмечаются незначительные протекания гидравлических элементов. Схема грузовика устроена таким образом, что при небольшой протечке ходовые качества ГАЗ не снижаются.
С одной стороны, водитель продолжит движение до места, где есть инструменты для ремонта. С другой стороны, автомобиль длительное время остается без надлежащего технического осмотра. Водители не придают появившейся течи значения, в результате через 1-2 месяца автомобиль приходит в негодность. Помимо гидравлической жидкости, у грузовика часто выходят из строя гидроцилиндры.
Так выглядит гидроцилиндр для подъема кузова ГАЗ САЗ 3507
Завод-изготовитель позаботился о том, чтобы ГАЗ 3307 и его грузовая модификация справлялись с различными нагрузками:
- жесткая погрузка и разгрузка;
- перевозка негабаритных вещей;
- езда по грунтовой дороге;
- эксплуатация в суровых погодных условиях.
В зависимости от интенсивности езды водитель обязан каждые 3 месяца делать профилактический осмотр. В первую очередь внимание уделяется гидравлической системе, корпусу и двигателю. Несмотря на то что схема транспортного средства не включает детали, которые проблематично найти, не нужно допускать серьезные поломки.
Проблема заключается в том, что 1 поломка нередко провоцирует цепную реакцию.
К примеру, начавшаяся течь гидравлической жидкости приводит к тому, что схема запуска двигателя выходит из строя. Временный, на первый взгляд простой, дефект обернется длительным и дорогостоящим ремонтом. Если планируется длительная поездка, настоятельно рекомендуется взять с собой материал для проведения ремонта в пути следования. В первую очередь нужно обратить внимание на гидравлически трубки, гидроузлы, крепления кузова и масло.
Неисправности самосвального оборудования
Проблемным местом ГАЗ-САЗ 53Б является сам металлический кузов. При превышении нагрузки (а перегружают машину нередко) трещит по швам кузов. Кузов усиливают, приваривая дополнительные швеллеры, усиливают сам остов. Течет и гидравлика (шланги, манжеты), выходят из строя краны и гидроцилиндры. Но все ремонтируется, и дефицита в запасных частях на технику САЗ не наблюдается. Стоимость деталей вполне приемлемая, и починить такое оборудование будет несложно.
Модификации
ГАЗ 3507 производился в нескольких модификациях:
- ГАЗ 3507 – самосвал, созданный на базе ГАЗ 3307 и оборудованный бензиновым двигателем ЗМЗ-5231. Модель имела кузов, вмещающий 5 куб.м груза, и 3-стороннюю разгрузку;
- ГАЗ 35071 – автомобиль со схожими показателями и дизельным агрегатом;
- ГАЗ 35072 – более поздняя версия с дизельным мотором (производитель – Саранский автозавод).
Количество отзывов Оставить отзыв
Будьте первым, чтобы оставить отзыв.
- Надежность
- Удобство и комфорт
- Ремонтопригодность
- Ходовые качества
Источник
