Как пользоваться химическим анкером титан инструкция по применению

ПРЕИМУЩЕСТВА

• Химический анкер на основе полиэфирной смолы;
• Высокая прочность и отличные рабочие характеристики делают его незаменимым для крепежа тяжелых конструкций при ремонтных работах и бытовом применении;

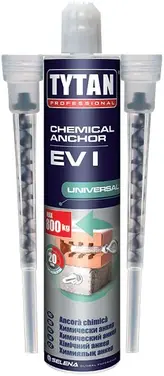

• TYTAN PROFESSIONAL EV-I 94906 предназначен для крепежа различных конструкций в твердых основаниях: бетоне, натуральном и искусственном камне, пустотелом кирпиче, газобетоне;
• Для надежного соединения в пустотелых материалах, где механическая фиксация почти бесполезна из-за низкой прочности поверхности, химический анкер используется вместе с втулками, имеющими специальные отверстия и обеспечивающими хорошую фиксацию;
• Используется для соединения арматуры, стальных опор и балок;
• Обладает отличной адгезией к большинству материалов;
• Быстрое схватывание;
• Выдерживает большие весовые нагрузки по сравнению с механическим анкером — до 800 кг;
• Армирует основание;
• Заполняет и склеивает трещины;
• Готов к применению, не нужно срезать крышку;
• Прилагается 2 сменных миксера;
• Термостойкость — 80 °С;
• Надежное крепление уже через 20 минут;
• Время полного отверждения — до 90 минут.


Применение

• Широкий диапазон креплений со высокими нагрузками в пустотных блоках (с сетчатыми гильзами), полнотелых блоках и бетоне
• Перила, стойки для поручней, ворота, оконные решетки, сантехнические приборы, система воздушного кондиционирования и освещения
• Устойчив к агрессивным средам (кислотам и щелочам)
• Используется со стандартными пистолетами для герметика
• Не воспламеняется и не опасный

Обновлено: 19 Ноября 2020

Рейтинг:

Химический анкер – это двухкомпонентный клей на основе синтетической смолы, при помощи которого происходит закрепление стальных закладных элементов в строительных основаниях. Перед началом работ по монтажу химанкера необходимо ознакомиться с информацией на картридже, обращая внимание на принципиальную схему монтажа, рекомендуемые производителем размеры отверстия и время схватывания состава при определенной температуре.

Этапы монтажа химического анкера:

1. Подготовка отверстия.

Делаем отметку на поверхности основания в месте установки анкера. Бетон сверлим буром, диаметр которого превышает диаметр шпильки на 2 мм. Использовать алмазный инструмент не рекомендуется, так как смола лучше сцепляется с шероховатой поверхностью. При работе с кирпичной кладкой ударную функцию отключаем, чтобы избежать сколов и растрескивания кирпича. При сверлении бур держим строго перпендикулярно плоскости основания. Необходимую глубину установки контролируем при помощи ограничителя глубины или нанесенной на буре метки.

Для получения надежного крепления принципиально важно тщательно прочистить отверстие от сверлильной крошки и пыли. Если этого не сделать, состав свяжется с продуктами сверления, что ослабит соединение. Сначала полость очищают металлическим ершиком, затем продувают ручным насосом. Желательно процедуру повторить несколько раз до полного отсутствия видимых остатков пыли. При больших объемах работ лучше воспользоваться строительным пылесосом, так как это ускорит процесс.

2. Ввод химического состава.

Прикручиваем насадку к картриджу и вставляем его в пистолет для инжекционных масс. Первые 10 см выдавленной массы не используем, так как нет гарантии, что компоненты равномерно перемешались в миксере. Смесь готова к применению, если имеет однородный серый цвет. Помещаем сопло вглубь полости и дозировано заполняем ее составом на 2/3 объема, немного вытаскивая инструмент при каждом нажатии на курок.

При работе с пустотелыми материалами (щелевой кирпич) есть свои особенности. Пустоты не дают сформировать естественного отверстия со стенками, поэтому вставляем специальную пластиковую гильзу с колпачком и заполняем ее составом. При погружении шпильки часть химического анкера выходит через сетчатую гильзу и застывает в полостях кирпича, образуя упор. Колпачок нужен для того, чтобы крепежный элемент заходил в гильзу строго по центру и удерживался в таком состоянии до полного застывания «химии».

3. Установка металлического анкера.

Погружаем шпильку в отверстие вращательными движениями. Для равномерного распределения раствора можно слегка потянуть крепеж на себя, а затем до конца докрутить его и оставить до полного застывания клея. Во время выдерживания времени схватывания можно корректировать положение метиза. Индикатором полного заполнения отверстия является немного выступившая на поверхность связующая масса, которую можно легко отколоть после затвердения.

4. Монтаж и затягивание гайки.

После полного застывания раствора переходим к самому ответственному моменту – закреплению строительных материалов и элементов. Затягиваем гайку, используя динамометрический ключ. В рекомендациях производителя инжекционной массы указаны максимальные значения усилия, с которым можно затягивать гайку. Если использовать обычный ключ, есть риск превысить допустимый момент, что может привести к проворачиванию шпильки или раскалыванию материала при небольших краевых и осевых расстояниях.

Если необходимо сделать перерыв в работе, не снимайте смесительный носик с картриджа, а перед повторным применением замените его на новый. Чтобы правильно рассчитать количество картриджей необходимых для монтажа химического анкера, воспользуйтесь онлайн калькулятором расхода инжекционных масс.

Полезные советы

Обновлено: 19.11.2020 13:02:45

Поставить оценку

Нажмите, чтобы поставить
оценку

Химический (жидкий) анкер: инструкция по применению, расход, видео

В тех случаях, когда необходимо обеспечить надежное крепление элементов строительных конструкций, изготовленных из бетона, кирпича, древесины, натурального и искусственного камня и других материалов, можно использовать химический анкер. Данный материал, который относительно недавно появился на отечественном рынке, обеспечивает надежную фиксацию различных элементов за счет сил адгезии и когезии. Соединения, полученные при помощи химических анкеров, по своим прочностным характеристикам и надежности значительно превосходят те, для формирования которых использовались обычные анкерные болты.

Профессиональная установка химических анкеров обеспечивает надежное закрепление любых конструкций

Благодаря своим характеристикам химический анкер демонстрирует высокую эффективность при соединении тех конструкций, которые в процессе своей эксплуатации воспринимают значительные статические, динамические и вибрационные нагрузки. Прочность таких соединений на разрыв в 2,5 раза превосходит полученные при использовании металлических анкерных элементов.

Конструкция и виды

Химический анкер – это крепежный элемент, содержащий:

• специальный клеевой состав;
• металлическую втулку с резьбой внутри;
• шпильку с наружной резьбой или обычный арматурный стержень.

Клеевой состав в капсулах предназначен для монтажа одного анкера. Для установки множества изделий лучше приобретать тубы или картриджи

Металлические элементы химического анкера могут изготавливаться из оцинкованной или нержавеющей стали различной степени прочности. Материал изготовления зависит от назначения крепежа.

Особенность применения химического анкера заключается в том, что в отверстие в бетоне, газобетоне, кирпичной кладке или любом другом материале нагнетается клеевой состав, который после полимеризации и обеспечивает исключительную надежность полученного соединения.

Преимущества химического анкера в сравнении с распорным дюбелем в пустотелых стройматериалах (нажмите для увеличения)

Клеевой состав химческого анкера заполняет все свободные поры, обеспечивая жесткое закрепление даже в «проблемных» материалах

Состав клея держится производителем в большом секрете, но предполагается, что он включает в себя следующие компоненты:

• искусственную смолу, созданную на основе полиэфира, полиуретана и акрила;
• наполнители, обеспечивающие хорошие прочностные характеристики формируемого соединения (в качестве таких наполнителей выступают кварцевый песок и цемент);
• отвердитель, который отвечает за скорость и качество полимеризации клеевого состава.

Химический анкер HILTI в комплекте со смесителем и удлинителем

Как понятно из вышеприведенного состава, все компоненты такого клея смешиваются непосредственно перед монтажом анкерного болта. Современные производители выпускают клеевой состав для химических анкеров:

• в специальных капсулах, диаметр и высота которых соответствуют размерам отверстия для размещения болта;
• в картриджах и тубах (внутренний объем таких емкостей разделен на два отсека, в одном из которых содержится клеевой состав, а в другом – отвердитель).

Примерный расход клеевого состава можно определить заранее

При использовании капсул, как сказано в подробной инструкции к таким элементам, первыми в отверстие вставляются именно они. Смешивание компонентов клеящего состава и его дальнейшая полимеризация происходят за счет того, что в отверстие вставляется металлическая шпилька, которая разрушает оболочку капсулы и внутреннюю перегородку между ее отсеками.

Технология использования картриджей и туб, во внутренних отсеках которых содержатся клей и отвердитель, выглядит несколько иначе. Для использования таких элементов необходим специальный пистолет, при помощи которого компоненты смеси выдавливаются, одновременно смешиваясь, в полость предварительно выполненного отверстия.

Такой пистолет, порядок использования которого можно подробно изучить по видео или прилагаемой инструкции, отвечает только за выдавливание клеевой смеси, а соблюдение всех необходимых пропорций компонентов обеспечивает сама конструкция картриджа.

Сферы использования

Химический анкер, который имеет и несколько других названий (жидкий дюбель, инжекционная масса, вклеивающий анкер и др.), является оптимальным вариантом в тех случаях, когда необходимо надежно зафиксировать различные конструкции в «рыхлых» строительных материалах – газобетоне, пустотелом и пористом кирпиче, пенобетоне и др.

Объясняется это тем, что жидкая клеевая масса, используемая при монтаже такого анкера, проникает во все поры газобетона и пенобетона, внутренние полости пустотелого кирпича, а когда полимеризуется, формирует надежное соединение металлического болта с материалом, из которого изготовлена стена, пол или потолок строительной конструкции. Анкеру химического типа практически нет альтернативы, если необходимо обеспечить надежное крепление габаритных и тяжелых предметов на строительных конструкциях из пустотелых материалов.

Монтаж дорожных ограждений на химические анкера

За счет того, что клей, используемый в таких крепежных элементах, не расширяется при затвердевании и, соответственно, не вызывает расклинивающих и распирающих нагрузок, химический анкер может быть эффективен для крепления различных предметов на конструкциях из бетона, газобетона и других материалов, которые имеют небольшое поперечное сечение.

О том, что соединения, полученные с использованием химических анкеров, обладают высочайшей надежностью, красноречиво свидетельствует тот факт, что такие крепежи успешно применяют для монтажа мостов, балконов и других ответственных конструкций из бетона и других строительных материалов.

Закрепление промышленного оборудования посредством химических анкеров

Порядок использования

Чтобы получить при помощи химического анкера надежное и долговечное соединение, следует придерживаться несложных правил его монтажа.

1. В поверхности конструкции из бетона или любого другого строительного материала просверливается отверстие, диаметр которого должен на 2 мм превышать размер поперечного сечения вставляемого болта.
2. Внутренняя часть отверстия тщательно очищается от строительной пыли, для чего можно использовать воду и ершик подходящего диаметра.
3. В подготовленное отверстие вставляется капсула с клеем и отвердителем, либо данные компоненты выдавливаются из тубы или картриджа. При использовании картриджа надо следить за расходом клея (он должен быть таким, чтобы немного превышать внутренний объем отверстия).
4. После этого в отверстие вставляется металлический крепежный элемент.
   После затвердевания клеевого состава формируется надежное соединение химического анкера со строительной конструкцией, разрушить которое можно только механическим путем, фактически выломав его из бетона, кирпича или другого материала.

Общие монтажные параметры химических анкеров

Химические анкера для бетона и пустотелых кирпичей отличаются конструкцией и соответственно методикой монтажа

Более наглядно и во всех подробностях познакомиться с тем, как правильно выполнить монтаж анкера химического типа, можно по видео, которое несложно найти в интернете.

Достоинства и недостатки

К неоспоримым достоинствам химических анкеров следует отнести:

• отсутствие растягивающих напряжений в строительных конструкциях, в которые монтируется такой анкер;
• герметичность отверстия, создаваемого для установки крепежного элемента;
• отсутствие необходимости в большом опыте и сложном оборудовании для монтажа;
• широкую область применения;
• высокую прочность и надежность формируемого соединения;
• высокую несущую способность, обеспечиваемую тем, что такой анкер способен выдерживать значительные напряжения на растяжение;
• успешное противостояние воздействию негативных факторов внешней среды;
• наличие отдельных типов анкеров, специально предназначенных для выполнения монтажных работ в условиях повышенной влажности или даже под водой;
• долговечность (свыше 50 лет при правильной установке);
• отсутствие токсичных элементов в составе (стирол и др.);
• небольшие отличия коэффициентов температурного расширения клея и материалов строительных конструкций.

Определенные клеевые составы могут использоваться под водой

Говоря о достоинствах анкеров химического типа, нельзя не упомянуть и недостатки таких крепежных элементов, к которым следует отнести:

• достаточно высокую стоимость;
• ограниченный срок хранения в открытой упаковке;
• срок годности только 12 месяцев даже в закрытой упаковке;
• долгое застывание (скорость затвердевания клея составляет при +20° 20–40 минут; при –5° – 5–6 часов; при более низких температурах полимеризация клея может вообще не произойти).

Для монтажа при отрицательных температурах используют зимние инжекционные массы

Чтобы подобрать анкер химического типа для конкретной задачи, нельзя воспользоваться ГОСТом, но в этом могут помочь специальные таблицы, в которых приведен ассортимент таких крепежных элементов и сферы их применения.

Популярные производители химических анкеров и ассортимент их продукции

Изготовление своими руками

Учитывая достаточно высокую стоимость анкеров химического типа, выпускаемых различными производителями, в некоторых случаях целесообразно изготавливать такие крепежные элементы своими руками. Как уже отмечалось выше, состав клея держится производителями в большом секрете, поэтому воссоздать его своими силами не получится.

Однако никто не мешает использовать в этих целях более дешевый клей, в качестве которого может выступать эпоксидная смола. Наряду с доступной стоимостью эпоксидные смолы отличаются достаточно высокой прочностью, хорошей адгезией к строительным материалам (кирпич, бетон, пенобетон и др.), что и дает возможность использовать их для монтажа анкерных болтов.

Эпоксидную смолу лучше брать безусадочную

В эпоксидные смолы, которые по доступной стоимости можно приобрести в любом строительном магазине, входит несколько компонентов:

• непосредственно сама эпоксидная смола;
• отвердитель, который обеспечивает ее полимеризацию;
• наполнители, в качестве которых могут быть использованы цемент или гипс;
• растворитель;
• добавки, улучшающие различные свойства клеевой массы (пластификаторы и др.).

Расход пластификатора, который необходим для приготовления клеевого состава на основе эпоксидной смолы, составляет 5–10%. Смесь, сформированную из смолы и пластификатора, тщательно перемешивают. Только после этого в нее добавляют цемент или гипс в качестве наполнителя.

После перемешивания в полученный состав добавляют отвердитель, выдерживая соотношение от 1:8 до 1:10. Тщательно перемешав полученную массу, можно приступать к ее использованию.

К достоинствам такого клеевого состава, кроме его доступной стоимости, относятся:

• высокая прочность и устойчивость к износу;
• минимальный коэффициент усадки при затвердевании;
• возможность использования в широком температурном диапазоне (от –10° до +35°).

Есть у эпоксидных клеевых составов и ряд недостатков.

• Такой состав затвердевает в течение 1–2 часов, а максимальной прочности достигает только через 12 часов.
• Использовать клей на основе эпоксидной смолы можно только на просушенных поверхностях.
• Состав может выделять в атмосферу небольшое количество фенольных соединений.

Источник

Как установить химический анкер: пошаговая инструкция

Содержание

1. Для каких целей применяют химический анкер

Можно смело сказать, что в отличие от клиновой и стержневой анкеровки этот тип крепления более универсальный. Он подходит практически для любых материалов, в особенности пустотелых и с хрупкой структурой. Пенобетон, газобетон, пустотелый кирпич – для этих материалов его используют чаще всего.

Химическая анкеровка пригодится, если нужно крепить к основанию металлический профиль, производственные станки, металлические столбы, каркасы оконных и дверных конструкций. Крепление осуществляется не за счет распорки оболочки в материале, а за счет создания сильной адгезии химического состава между материалом и шпилькой. Химический анкер выдерживает нагрузку на отрыв в 2,5 раза большую, чем распорные анкера. К другим достоинствам химической анкеровки можно отнести:

• отличное удержание крепежа в материалах любой плотности;
• большой выбор используемого крепежа (шпильки, втулки, арматура);
• устойчивость к весовым и динамическим нагрузкам;
• стойкость к температурным воздействиям;
• возможность монтажа по краю основания;
• использование в любой среде, в том числе водной.

Ваша работа требует соблюдения этих условий? Узнайте, как установить химический анкер. Вы с первого раза сделаете все правильно и будете уверены в надежности крепления.

2. Что понадобится для установки

• Химический анкер
• Резьбовая шпилька или арматура
• Монтажный пистолет
• Сетчатая гильза
• Перфоратор
• Бур (его диаметр должен на 2 мм превышать диаметр шпильки)
• Динамометрический ключ
• Промышленный пылесос или приспособления для ручного удаления пыли (груша и щетка)
• Средства защиты: перчатки, очки, респиратор

3. Процесс монтажа

Сверлим отверстие

Сделайте отметку в основании для установки химического анкера. Чтобы просверлить отверстие нужной глубины, отметьте длину анкера на буре или установите ограничитель глубины в нужном положении. Просверлите отверстие. Удалите из него пыль. Быстрее всего сделать это с помощью строительного пылесоса, который удалит всю бетонную крошку. Вы можете воспользоваться ручными приспособлениями – грушей для удаления пыли и цилиндрической щеткой. Правда, времени уйдет больше.

Важно знать! Химический анкер не сцепляется с пыльной поверхностью, поэтому важно тщательно очистить отверстие.

Заполняем отверстие химией

На этом этапе может быть два варианта. Если вы используете двухкомпонентный состав, то вам понадобится пистолет, чтобы выдавить его из картриджа. В носике оба компонента смешиваются. Нажимайте на курок до тех пор, пока из носика не пойдет однородная смесь. Только после этого им можно заполнять отверстие, предварительно установив в него сетчатую гильзу соответствующего диаметра. Вставьте носик в отверстие до конца и начинайте дозированно выдавливать состав. Одно нажатие – чуть вытяните инструмент, второе нажатие – еще вытяните, третье – еще. Так вы равномерно заполните полость.

Важно знать! Если носик пистолета вставить до конца и выдавливать состав, не извлекая инструмент из отверстия, образуются пустоты. В этих местах не будет адгезии с основанием.

Второй вариант – это установка химического анкера в виде ампулы. Ее помещают в отверстие, а состав в ней смешивается с помощью устанавливаемой шпильки.

Какой вариант выбрать? Первый подходит для выполнения большого количества анкерных соединений. Второй идеален для штучных работ, когда у мастера нет пистолета, и ему не требуется покупать целый картридж химического состава.

Установка шпильки

Если вы используете шпильку с гайкой, убедитесь, что она не прикручена вплотную к шайбе. При необходимости монтажа дополнительных элементов, например, металлических уголков, приложите их так, чтобы отверстие в пластине совпало с отверстием в основании. Шпильку вкручивают в отверстие либо вручную, либо с помощью перфоратора на низких оборотах. Можно останавливаться, чтобы чуть потянуть ее на себя. Так вы добьетесь равномерного распределения химии в полости. После вкручивания оставьте крепеж для застывания. Нужно выдержать время, указанное производителем на упаковке состава. Пока состав не схватился, положение шпильки можно корректировать.

Важно знать! Время затвердевания химии зависит от температуры окружающей среды и температуры самого объекта. Чем она ниже, тем больше требуется времени. Изучайте инструкцию!

Затягиваем гайку

Возьмите динамометрический ключ и затяните гайку в соответствии с рекомендациями производителя химического состава. Значение зависит от диаметра шпильки и типа материала. Например, для сжатой зоны в бетонном основании толщиной до 110 мм для крепежа диаметром М8 момент затяжки составит 10 Н*м. В инструкции к химическому анкеру должны быть таблицы с рекомендациями.

Теперь вы знаете, как установить химический анкер правильно. Вы можете использовать эту технологию в строительстве, монтажных работах и при установке массивного оборудования. Помните: нагружать крепежное соединение можно только после полного затвердевания состава. Тогда вы получите надежное и долговечное крепление, устойчивое к нагрузкам и негативным воздействиям.

Источник

В последние годы на строительном рынке все чаще появляются инновационные материалы, призванные облегчить возведение и ремонт зданий и иные работы. К примеру, химический анкер – это уникальный клеевой состав, который может заменить собой стандартный крепеж и серьезно снизить трудозатраты на стройке.

Что такое химический анкер?

Химический анкер (жидкий анкер, жидкий дюбель, вклеивающий анкер) — двухкомпонентный клеевой состав на основе синтетических смол, представляющий собой высокотехнологичную клеевую систему. Внешне это туба с клеем, в дополнение к которой нужно приобрести специальный пистолет для химического анкера.

Изначально новое средство использовалось по большей части в горнодобывающей промышленности для монтажа конструкций и их крепления к рыхлым горным породам. Сейчас анкеры успешно применяются во всех сферах строительства.

Важно! Основное отличие жидких анкеров от традиционных распорных элементов состоит в том, что химические вещества дают более высокую степень фиксации на непрочных, неустойчивых, сложных по структуре материалах.

Надежность крепления достигается посредством вхождения в состав анкеров особых компонентов – синтетических смол на основе полиуретана, акрила, полиэфира, эпоксидных олигомеров. Точные пропорции и наименования составляющих являются коммерческой тайной каждого производителя.

Примерный состав химических анкеров, помимо смол:

• мелкофракционный кварцевый песок;
• цемент;
• отвердитель и т.д.

к содержанию ↑

Принцип действия

Жидкий анкер довольно прост в применении. Вначале в бетонной, кирпичной или иной поверхности выполняется отверстие, в которое с помощью пистолета вводится клеевая масса, а затем вставляется металлический элемент – стержень, шпилька, рифленый арматурный прут.

В результате химический состав обволакивает металл, заполняет даже мельчайшие просветы между витками резьбы и поры основания. После смолы затвердевают, формируя плотный монолит, который надежно держит металлическую деталь внутри конструкции. Анкерное соединение выносит самые высокие нагрузки и по этому показателю превосходит обычные виды крепежа.

к содержанию ↑

Сфера применения

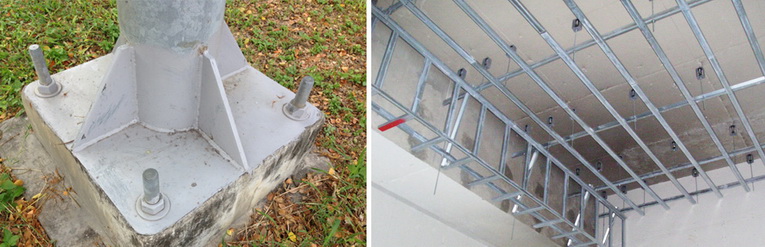

Наиболее хорошо подходит химический анкер для газобетона, камня, бетона, кирпича (в том числе пустотелого), хотя его можно применять при работе с самыми разными материалами.

Важно! Особенно актуально использование анкеров в ситуациях, когда традиционный крепеж и дюбели не могут обеспечить надежность соединения. Это касается работ с такими материалами, как известняк, керамзитобетон, ячеистый бетон, песчаник.

Сферы применения химического анкера:

• домостроение – монтаж кровли, балконов, козырьков зданий, беседок, ворот;
• фиксация любых стальных элементов;
• установка поручней в тоннелях и иные работы, требующие электрической изоляции;
• монтаж систем вентиляции на слабых основаниях;
• крепление крупногабаритных конструкций;
• обустройство различных подводных строений;
• монтирование подъемников на горнолыжных курортах, рекламных элементов, строительных лесов;
• укрепление основания зданий, соединение с фундаментом;
• замена арматуры в ответственных конструкциях – мостах, лестницах, перекрытиях, опорных колоннах, эстакадах;
• установка вспомогательного оборудования – сантехники, спутниковых тарелок, фонарей.

Сам металлический крепеж, подходящий для работы с химическим анкером, может быть изготовлен из нержавейки, углеродистой или гальванизированной стали. Применять состав можно в условиях любой влажности, в том числе под водой.

к содержанию ↑

Разновидности анкеров

Химический анкер для бетона и иных материалов реализуется в двух формах: в ампулах и картриджах.

Ампульные

Такие анкеры производятся под шурупы определенного диаметра. То есть для каждой точки крепежа нужна своя ампула – стеклянная капсула с однокомпонентным содержимым или две ампулы с клеевым веществом и отвердителем.

Ампулу вставляют в отверстие, после чего вводят металлический крепеж, который ее разбивает. Клей вытекает и схватывается, а стеклянные осколки только помогают усилить степень прочности соединения.

Обычно ампульные анкеры применяются там, где важна особая точность стыка. Работать с ними удобно, ведь нет необходимости следить за наполняемостью отверстия.

Важно! Этот вид клея плохо подходит для вертикальных конструкций из ячеистого материала. Состав будет стекать вниз еще до своего застывания.

По той же причине не подходит ампульный химический анкер для кирпича с отверстиями: он пригоден только для полнотелых стройматериалов.

к содержанию ↑

Картриджные

Картриджные анкеры еще называют инъекционными или инжекционными массами. Они реализуются в форме объемного картриджа с парой отсеков, которые заполнены разными составами (смолой и отвердителем).

Также в продаже есть средства из двух картриджей, масса из которых смешивается в специальном пистолете. Большинство картриджных анкеров являются универсальными, но выпускаются также специальные составы для бетона.

Для выполнения крепежных работ на картридж надевают носик-смеситель, потом вставляют в пистолет и производят все необходимые действия. Данный вид химического анкера подходит для применения на пустотелых материалах.

Перед заполнением в высверленное отверстие вставляют металлический рукав или пластиковую гильзу, чтобы состав не заполнил большие пустоты основания. Недостатком картриджных анкеров является риск слишком большого расхода.

Совет! Для уменьшения расходования используются сетчатые втулки, которые подбираются по размеру отверстий.

к содержанию ↑

Плюсы и минусы химических анкеров

У строительного состава есть множество положительных характеристик:

• абсолютная герметичность места крепления;
• отсутствие растягивающих нагрузок, что особенно важно для бетонных оснований;
• универсальность, возможность эксплуатации в разных сферах строительства и ремонта, пригодность для любых материалов;
• легкость применения, отсутствие потребности в специальных знаниях и навыках;
• высочайшая прочность после окончательного застывания – показатель больше, чем у обычных металлических анкеров и дюбелей с гильзой;
• значительная несущая способность, переносимость серьезных механических нагрузок вне зависимости от типа материала основания;
• устойчивость к влиянию химических веществ, коррозии, негативным атмосферным факторам;
• возможность применения при повышенной влажности, под водой;
• большой срок службы – до 50 лет;
• отсутствие токсичных соединений (не во всех составах), пригодность для помещений;
• приблизительная равность коэффициентов теплового расширения состава и большинства строительных оснований, что снижает опасность внутренних напряжений при температурных колебаниях.

К минусам химических анкеров можно отнести довольно длительное время до полной полимеризации и готовности максимально воспринимать нагрузки. Так, при температуре около +50 градусов это время составит 5-7 часов, а при обычных комнатных температурах намного больше.

В холодное время года процесс отверждения и вовсе может прекратиться. Срок годности подобных составов ограничен – не имеет смысла применять их спустя 12 месяцев после производства, даже если упаковка была запечатана.

После вскрытия придется израсходовать средство за один прием, поэтому ради пары креплений лучше купить ампульные анкеры. Цена на данный вид крепежа довольно высока, что отталкивает часть покупателей.

к содержанию ↑

Правила выбора

Перед покупкой важно внимательно ознакомиться с инструкцией к химическому анкеру. Производители всегда указывают типы конструкций и материалы оснований, к которым подходит тот или иной состав.

Не менее важно учесть и температурный режим при работе со средством, допустимые нагрузки на конструкцию, возможный диапазон влажности. Кроме того, анкер должен соответствовать условиям применения по таким показателям:

• типы крепления;
• варианты размещения крепежа;
• размеры металлических стержней;
• глубина отверстий;
• скорость отверждения;
• потребность в сетчатой втулке.

Для картриджных анкеров придется дополнительно купить специальный пистолет-дозатор, который способен смешивать два компонента состава и подавать их в особый носик. Цена такого изделия варьируется от 1300 до 7000 рублей.

Совет! Ампульные пистолеты стоят дешевле – от 700 рублей, хотя вместо них можно использовать обычную дрель.

к содержанию ↑

Инструкция по применению

Пользоваться химическими анкерами сможет даже новичок. Работа включает бурение отверстия, его подготовку и заполнение составом, а также вкручивание металлических болтов. Установка крепежа проводится при температуре не ниже -5 градусов, либо с применением особых морозостойких составов.

Правила сверления и подготовки отверстий

При устройстве отверстий под химический анкер и стержень нужно помнить: чем выше нагрузки на конструкцию, тем точнее и качественнее должны быть выполнены все работы. В любом случае диаметр отверстия делают больше, чем шпилька или арматура.

Бурение осуществляют перфоратором со сверлом нужного размера. Для конусообразных отверстий используют специальные сверла с качающимся кондуктором, для сверления бетонных стен – полые буры.

Готовую дырку тщательно очищают от пыли, желательно при помощи воздуха под давлением. Лучше всего применять баллон с углекислотой. При его отсутствии подойдёт обычная резиновая груша.

Важно! После продувки обязательно чистят отверстие ершиком и еще раз продувают, чтобы внутри не осталось пыли – это очень важное условие для надежной адгезии состава с основанием.

к содержанию ↑

Последовательность работ при вклеивании

Ампулу устанавливают непосредственно в отверстие конструкции, вставляют шпильку с применением электродрели или вручную. В пористых или пустотных материалах предварительно фиксируют сетчатую втулку, которая позволит составу распределиться более равномерно.

Картриджи ставят в пистолет с направляющим носиком, который будет выжимать массу под давлением. Если металлическая шпилька по длине составляет больше 50 см, ее нужно ставить механизированным способом – при помощи специального кондуктора. Крепеж оставляют до полного застывания (время всегда указывается в инструкции).

к содержанию ↑

Как приготовить материал своими руками

В целях экономии можно самостоятельно изготовить химический анкер на основе эпоксидной смолы. Готовый состав отлично подойдет для работы с пористыми и плотными материалами.

Порядок создания средства таков:

1. Соединяют эпоксидную смолу марки ЭД-20 с пластификатором ДБФ или ДЭГ-1 (до 5-10% от объема смолы), хорошо перемешивают.
2. Добавляют гипс или цемент (также около 5-10%), вымешивают до исчезновения комков.
3. Соединяют состав с отвердителем УП-583 в пропорции 1:8-1:10, еще раз перемешивают.
4. Состав вырабатывают полностью в течение минимального времени.
5. Для полимеризации оставляют химический анкер на 12-24 часа.

к содержанию ↑

Рейтинг производителей

На рынке представлены составы разных изготовителей. При этом описанные ниже химические анкеры могут похвастаться проверенным качеством.

«Титан»

Основа состава «Титан EV-I» — полиэфирная смола. Высохшая смесь может работать при температуре до +80 градусов, при этом полная полимеризация при +25 градусах происходит всего за 3 минуты. В продаже есть зимняя разновидность анкеров «Титан EV-W», которую можно наносить даже при -18 градусах.

к содержанию ↑

Sormat

Финская компания Sormat выпускает анкеры в баллонах и ампулах разного объема, а также одноразовые сопла для их нанесения. Клей выполнен на основе полиэфирной смолы и предназначен для крепления конструкций средней тяжести.

к содержанию ↑

BIT

Этот клеевой состав применяется даже при минусовых температурах (до -18 градусов). Его базой является эпоксиакрилатная смола.

Основные характеристики материала:

• способен соединить даже тяжелые бетонные конструкции;
• подходит для работы под водой;
• имеет низкую вязкость;
• прост в применении;
• не имеет резкого запаха.

к содержанию ↑

«Момент»

Химический анкер «Момент Крепёж CF-850» применяется для скрепления бетона, пустотелого и полнотелого кирпича, пенобетона, отлично держит тяжелые конструкции. Он обеспечивает быстрое застывание и высокую надежность крепежа, не содержит стирола.

к содержанию ↑

Hilti

Состав данной марки под названием Adhisive Capsule Anchor выполнен на основе метакриловой и полиуретановой смол, отвердителя и кварцевого песка, выпускается в капсулах и картриджах. Его с успехом применяют даже в зонах повышенной сейсмической активности и под водой.

Химические анкеры – прекрасное решение для организации быстрого и качественного крепежа при строительстве разнообразных сооружений и конструкций. Несмотря на высокую цену, этот материал имеет массу преимуществ и позволяет облегчить задачу мастеру.

Компания реализует химический анкер универсальный Титан Professional EV I (300 мл без миксеров) по оптимальным ценам. Консультирование по технологии применения. Tytan Профешнл — свойства и назначение.

Калькулятор расхода химических анкеров

Расход для полнотелых и пустотелых материалов в зависимости от используемой шпильки, качества монтажа и других параметров.

При выборе типа химического анкера учитывайте температуру материала основания

Расход химического состава зависит от материала основания и геометрических характеристик анкерного крепления. В соответствии с регламентом на монтаж химических анкеров, установка считается выполненной правильно, если излишки химического состава выступили из отверстия.

Расчет расходования химического состава инжекционной массы производится по соответствующим формулам и зависит от степени пористости материала.

Расход химического состава при стандартной глубине заделки анкера

Диаметр анкера, d (мм)	Диаметр отверстия (мм)	Стандартная глубина заделки (мм)	Расход химического состава (мл)
М8	10	80	4,19
М10	12	90	6,78
М12	14	110	11,28
М16	18	125	21,2
М20	24	170	51,24
М24	28	210	81,16
М30	35	280	179,5

Расход состава с применением сетчатых гильз (изменяется от геометрии пустот)

Диаметр анкера, d (мм)	Диаметр отверстия, d (мм)	Диаметр (тип сетчатой гильзы)	Стандартная глубина заделки, L (мм)	Расход химического состава (мл)
М8	14	12 (металл)	100	15,39
М10	16	15 (пластик)	90	18,09
М10	16	15 (металл)	125	25,12
М12	16	15 (пластик)	140	28,14
М12	16	15 (металл)	200	40,19
М16	22	20 (пластик)	85	34,19
М16	22	20 (металл)	250	113,04

Расход химического состава при глубине заделки превышающей стандартную (мл)

Диаметр анкера	Диаметр отверстия	Глубина заделки анкера. L (мм)
80	90	100	110	120	125	130	140	150	160	170	180	200	210	250	280	300	350	400	450	500
М8	10	4,19	4,71	5,23	5,76	6,28	6,54	6,8	7,33	7,85	8,37	8,9	9,42	10,5	11	13,1	—	—	—	—	—	—
М10	12	—	6,78	7,54	8,29	9,04	9,42	9,8	10,6	11,3	12,1	12,8	13,6	15,1	15,8	18,8	21,1	—	—	—	—	—
М12	14	—	—	—	11,3	12,3	12,8	13,3	14,4	15,4	16,4	17,4	18,5	20,5	21,5	25,6	28,7	30,8	—	—	—	—
М16	18	—	—	—	—	—	21,2	22	23,7	25,4	27,1	28,8	30,5	33,9	35,6	42,4	47,5	50,9	59,4	—	—	—
М20	24	—	—	—	—	—	—	—	—	—	—	51,2	54,3	60,3	63,3	75,4	84,4	90,4	106	121	—	—
М24	28	—	—	—	—	—	—	—	—	—	—	—	—	—	86,2	103	115	123	144	164	185	205
М30	35	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	180	192	224	256	288	320

Более подробную консультацию вы можете получить у наших специалистов.

Описание и свойства крепежа

Крепление на плотные тяжелые материалы не составляет никакого труда. Материал легко удерживает болты и саморезы. Единственным условием правильного крепления является выбор метиза нужного диаметра и длины. Но если материал основания пористый или старый, содержит пустоты, обычный крепеж неэффективен.

Другой вариант – необходимость закреплять на стены конструкции с большим весом. Для этого требуется либо очень массивный крепеж, либо большое его количество. Если при этом материал стен недостаточно плотен и надежен, а прикрепленная конструкция подвергается дополнительному воздействию – вибрации, например, обычный крепеж тоже исключается.

Принцип работы

Механизм действия крепежа прост. Когда отверстие для шпильки или болта заполняют клеевой массой, происходит следующее:

1. Раствор заполняет собой поры, трещинки, полости, как мелкие, так и крупные.
2. Пока масса сохнет, она полимеризуется и создает собой фрагмент плотного, эластичного материала, достаточно объемного, чтобы крепеж даже при большей нагрузке не мог выломать кусок стены.
3. Раствор обладает высокой адгезией по отношению к материалу крепежа и при установке анкера образует сцепление большой силы.
4. Состав окончательно полимеризуется и застывает, плотно обхватывая анкер и частично взаимодействуя с материалом.

Пользовались химическими анкерами?

Да
41.67%

Нет
41.67%

Планирую
16.67%

Проголосовало: 24

Состав и характеристики

Химический анкер состоит из 2 частей: металлический крепеж и раствор.

• В качестве крепежа используют шпильку или втулку с внутренней резьбой и арматурный стержень. Для изготовления берут нержавеющую или оцинкованную сталь.
• Инжекционная жидкость – смесь из двух компонентов: основания и отвердителя. По сути, это двухкомпонентный клей со специальными характеристиками. Вяжущее изготавливают на основе акриловых, полиэфирных или полиуретановых смол. В качестве наполнителя нередко берут кварцевый песок и цемент, поскольку клей должен иметь высокую адгезию к кирпичу и бетону.

Сфера применения

Жидкий анкер используется на участках, где крепление подвергается очень высоким нагрузкам.

• Монтаж и замена арматуры на перекрытиях, лестницах, мостках, эстакадах, колоннах.
• Вклейка вставок при наращивании фундамента, стыковке перекрытий, стен, лестниц.
• Крепление стальных элементов на пористых стенах. Химический анкер позволяет устанавливать тяжелые конструкции на пенобетон, газосиликат, шлакоблок и другие легкие материалы.
• Строительство фундаментом быстровозводимых объектов, особенно в условиях высокой влажности.
• Установка оборудования: сантехники – консольной, спутниковых тарелок, перил, балюстрад, фонарей и прочего.
• Строительство домов – монтаж кровли, сооружение балконов, ворот, беседок, надстроек из камня и дерева.
• Крепление конструкций под водой.
• Монтаж промышленного оборудования – из-за большей тяжести производственные станки нужно фиксировать к основанию. Сделать это можно только с помощью химического анкера, так как последний намного устойчивей к вибрационным нагрузкам.
• Реставрация архитектурных памятников – зачастую из-за дряхлости несущих стен и конструкций использовать обычный крепеж невозможно. Жидкий позволяет выполнить все необходимые операции, несмотря на старость и пористость опор. Кроме того, такой крепеж не влияет на внешний вид.

Плюсы и минусы химических анкеров

Высокая несущая способность
Надежность
Универсальность
Отсутствие напряжения в материале основания
Высокая стойкость к вибрациям
Нечувствительность к действию влаги
Совместимость с пористыми, пустотелыми, ячеистыми материалами
Срок службы более 50 лет

Высокая стоимость
Длительный срок схватывания

Как правильно пользоваться химическими анкерами

Ампулу с жидким дюбелем нужно вставить в подготовленное отверстие и раздавить стержнем. При этом компоненты клея смешиваются, и состав отвердевает.

Если инжекционный клей находится в тубах, то его выдавливают в углубление вместе с отвердителем в указанной на упаковке пропорции.

Перед установкой химического анкера нужно прочистить отверстие от пыли щёткой или при помощи воздушного компрессора.

Помните, что диаметр отверстия должен соответствовать размерам шпильки и болта, которые вы планируете установить

Химический дюбель закачивают в отверстие с помощью специального дозатора.

Скорость затвердевания смеси зависит от её состава и температуры воздуха. Пока процесс отвердения идёт, можно подкорректировать положение шпильки или арматуры.

Как правильно использовать химические дюбели – в этом небольшом видеоматериале:

Разновидности жидкого анкера

Как уже упоминалось в предыдущих разделах, химические анкеры, как правило, представляют собой двухкомпонентные составы, состоящие из синтетических смол и отвердителя. Ингредиенты перемешиваются непосредственно перед использованием анкера. Существует три вида упаковки химических анкеров:

• ампульные. Представляют собой капсулу с двумя отсеками в одном из которых находится клеящая смесь, в другом – отвердитель;
• однокартриджные. Внутри картриджа имеется специальная перегородка, разделяющая клеящее вещество и отвердитель;
• двухкартриджные. В комплект входит два картриджа, один из которых содержит клеящее вещество, другой – отвердитель.

Составы, выпускаемые в картриджах, работают по одному принципу, однако, для их использования потребуются различные пистолеты-дозаторы, предназначенные для дозированной полдачи смеси в заранее подготовленное отверстие (шпур).

Ампульные анкеры

Основной особенностью таких креплений является то, диаметр ампулы строго соответствует конкретному диаметру подготовленного отверстия (шпура). Одна ампула предназначается для фиксации одного стержня (шпильки, шурупа и т.д.). Использовать ампульные анкера целесообразно в тех случаях, когда можно гарантировать высокую точность и чистоту отверстия.

Капсульные анкера удобны в применении, поскольку нет никакой необходимости контролировать степень заполнения шпура. Несущественные отличия в диаметрах шпура и капсулы полностью компенсируются расширением клеевого состава при его затвердевании.

Как уже говорилось выше, ампула имеет две капсулы: с клеевой смесью и с отвердителем. Соединение этих компонентов происходит при вкручивании резьбового металлического стержня, например, шпильки или шурупа. Следует отметить, что смешивание отвердителя и заполнителя происходит более равномерно, чем при использовании составов, упакованных в один или два картриджа.

К недостаткам капсульных химических анкеров можно отнести невозможность их использования в вертикальном положении. Это связано с тем, что заполнитель вытечет из шпура значительно быстрее, чем произойдет схватывание.

Картриджные анкеры

Как уже говорилось выше, этот тип анкеров может помещаться в одной тубе, разделенной перегородкой, и в двух отдельных картриджах.

При использовании одного картриджа, заполнитель и отвердитель одновременно поступают в полость носика-смесителя, где перемешиваются с помощью специальной спиральной вставки. Для работы с такими анкерами можно использовать обычный строительный пистолет-дозатор.

Система из двух картриджей работает несколько иначе. Смешивание компонентов также происходит в общем носике, однако попадают они туда по отдельности. Для работы с такой упаковкой потребуется специальный пистолет-дозатор, обеспечивающий одновременную подачу в носик-смеситель заполнителя и отвердителя.

Разновидности картриджных анкеров

Все картриджные анкера можно разделить на два типа:

• универсальные;
• для крепления металлических стержней в бетонных основаниях.

Универсальные химические анкеры

Популярность этого вида анкерных креплений обусловлена, прежде всего, простотой использования. В процессе выполнения монтажных работ не нужно точно рассчитывать объем материала, необходимый для одного крепления.

Анкеры, предназначенные для крепления металлических стержней в бетонные основания

Химические анкеры, основным назначением которых является вклеивание резьбовых или арматурных стержней в бетонное основание, чаще всего, отличаются густой консистенцией. В их состав, помимо основных компонентов, входят ингибиторы коррозии и раскислители, что существенно увеличивает надежность и длительность эксплуатации крепления.

Некоторые виды химических анкеров, предназначенных для бетона, используются только в сочетании со специальными химическими средствами, предназначенными для обработки стержней и просверленных шпуров. Кроме того, могут потребоваться специальные приспособления для вдавливания стержней в шпуры.

Существенным недостатком картриджных анкеров является сложность контроля заполнения отверстий клеящим составом. При недостаточном количестве рабочей смеси, она начинает вытекать из отверстия, если основание пористое или пустотного типа не дождавшись схватывания.

Значительно уменьшить расход заполнителя и добиться его равномерного распределения по всем сторонам шпура можно, используя специальные сетчатые втулки. Эти элементы могут иметь разные размеры, и подбираются специально для конкретного крепления.

Особенности применения

Процесс установки проводится в несколько этапов. Основные из них:

1. Подготовка отверстия.
2. Помещение состава.
3. Установка анкера в незастывшую полимерную массу.
4. Затягивание гайки.

Каждый из этих этапов сопряжен со своими особенностями.

Для установки потребуется:

• химический анкер;
• инжекционный пистолет;
• шпилька или арматура с резьбой;
• перфоратор или дрель;
• бур;
• динамометрический ключ;
• металлический ершик;
• ручной или промышленный пылесос;
• средства защиты.

Имея инструменты, можно приступать к установке химического анкера.

Готовим отверстие

При работе с кирпичной кладкой важно избегать расколов и трещин на кирпиче. Для этого требуется воздерживаться от использования ударной функции на оборудовании и сверлить перпендикулярно плоскости.. Для успешной установки химического анкера для пустотелого кирпича требуется отверстие, превышающее на 2 миллиметра диаметр шпильки

Нужно заранее нанести на бур отметку, соответствующую длине анкера, или воспользоваться ограничителем глубины.

Для успешной установки химического анкера для пустотелого кирпича требуется отверстие, превышающее на 2 миллиметра диаметр шпильки. Нужно заранее нанести на бур отметку, соответствующую длине анкера, или воспользоваться ограничителем глубины.

Для улучшения сцепления требуется тщательным образом прочистить отверстие от пыли и крошек. Производится это при помощи металлического ершика и ручного насоса, которым отверстие продувают несколько раз до полного отсутствия видимых остатков пыли.

Вводим состав

Полимерную массу вводят в отверстие при помощи пистолета для инжекционных масс. Если смесь имеет однородный серый цвет, то её можно применять. Часто случается, что изначально достичь качественного перемешивания не получается — такую смесь не следует использовать. Для применения пистолета требуется поместить сопло в просверленную полость и заполнить её составом. После каждой дозы клея, помещенной в отверстие, требуется немного извлекать инструмент, пока не заполнится более 65% объема полости.

Процедура помещения химического дюбеля в пустотелый кирпич характеризуется рядом особенностей. Они связаны с тем, что наличие большого числа пустот не позволяет сформировать естественное отверстие. Для достижения цели вставляется специальная пластиковая гильза, которая заполняется клеем. При погружении шпильки в пустотелый кирпич часть химического состава выходит через сетчатые стенки гильзы в полости. Это способствует большему сцеплению.

Также существуют специальные ампулы. Их помещают в отверстие, состав перемешивается при помощи шпильки. Второй вариант больше подходит для штучных работ, когда нет необходимости покупать картриджи с химическим составом.

Устанавливаем металлический анкер

Помещаем металлическую конструкцию в отверстие при помощи вращательных движений

Важно равномерно распределить раствор. Для этого рекомендуется периодически тянуть крепеж на себя и только потом докручивать его

Во время высыхания клея можно исправлять положение анкера.

Затягиваем гайку

Дождавшись полного затвердевания полимерной массы, можно переходить к установке оборудования и конструкций. В инструкции от производителя указываются максимальные значения прикладываемой силы для затягивания гайки. Рекомендуется использовать динамометрический ключ в целях контроля прилагаемых усилий.

Химические анкеры подходят для крепежа, изготавливаемого из стали. Благодаря своим положительным свойствам, анкер может устанавливаться при высокой влажности или даже под водой. При правильном применении удаётся избежать разрушения кирпича, что позволяет производить установку у самого края поверхности.

Химический анкер – новое направление в строительстве, благодаря которому сложная работа упрощается. Рынок предложений становится более обширным, появляется большее количество анкеров с различными новыми характеристиками крепежей.

Что это такое химический анкер

Это клеевой состав, состоящий из 2 компонентов, производимый из синтетических смол. Впервые применение химического анкера началось в горнодобыче – применяют на рыхлых породах почвы. Постепенно они стали использоваться в остальных отраслях строительной индустрии.

Химический анкер hit – не просто труба, наполненная клеем. Состав наполнителя подбирают с учетом задачи, которую необходимо выполнить

Принимая во внимание условия работы и специфику материала основания

Пропорции смеси, засекречены производителями. Но многие из них содержат несколько обязательных компонентов, среди них:

• синтетические компоненты, произведенные на основе полиэфира;
• мелко молотый кварцевый песок;
• цемент – добавляется как наполнитель. Повышает прочность застывшего анкера;
• отвердитель.

При работе анкерного крепления, его шпилька (стержень из металла) крепится в стеновых конструкциях с помощью синтетической клевой смеси. Масса веществ в результате химической реакции глубоко проникает в поверхность. Смолы через время твердеют, формируя монолит, прочно удерживая элемент в стене.

Компоненты химического анкера для кирпича обволакивают крепежный элемент, заполняя даже малейшие зазоры.

Преимущества и недостатки

Химические анкеры продолжают набирать популярность. Это обусловлено их уникальными свойствами. Специалисты выделяют следующие достоинства материала:

• в процессе монтажа в бетоне не формируется растягивающее напряжение;
• отверстие для установки жидкого анкера совершенно герметично;
• просты в использовании, поэтому с монтажом может справиться даже человек без опыта;
• широкая сфера применения;
• высокий уровень прочности;
• клей обладает высокой стойкостью к атмосферным и химическим воздействиям, а также к коррозии;
• существуют типы анкеров, которые можно использовать для влажных поверхностей;
• срок службы более пятидесяти лет;
• некоторые производителя выпускают составы, в которых не содержится стирол (токсин).

Недостатки при применении материала следующие:

• дороговизна;
• быстрая порча при открытии упаковки;
• малый срок хранения герметичной упаковки (до года);
• долгое затвердение.

Как пользоваться химическим анкером

Для правильного использования химических анкеров, нужно качественно подготовить отверстия для установки креплений.

Правила сверления

Шпуры для металлических элементов подготавливают 3 способами. 2 из них применяют при установке сложных узлов и сильно нагруженных несущих элементов. Отличие состоит в очень точной разметке отверстий. Это позволяет снизить расход химического состава и распределить его по отверстию равномерно.

Нужно обратить внимание на советы изготовителя материала, причина в том, что для смесей разных производителей они могут быть разными. К ответственным крепежным элементам, причисляют соединения поддерживающие несущие конструкции

К примеру, места крепления каркасных стен к бетонному фундаменту, тут лучше использовать химический анкер для бетона. Или установка каркасов кровли и навесных систем, выдерживающих значительные динамические или статические воздействия.

К ответственным крепежным элементам, причисляют соединения поддерживающие несущие конструкции. К примеру, места крепления каркасных стен к бетонному фундаменту, тут лучше использовать химический анкер для бетона. Или установка каркасов кровли и навесных систем, выдерживающих значительные динамические или статические воздействия.

3 метод подготовки отверстий, подходит для неответственного крепежа в ограждающих конструкциях здания, сложенных из стройматериалов, имеющих марку прочности не превышающую М100. Их несущие способности не позволяют передавать на них высокие нагрузки и устанавливать ответственный крепеж нет смысла. По этой причине в этих условиях анкер позволит закрепить только навесные системы небольшого веса.

Отверстия в основании подготавливают перфоратором, со сверлом требуемого диаметра. После любого бурения основания, независимо от материала из которого сложена стена, после сверления отверстие нуждается в качественном удалении пыли.

Ее сдувать лучше потоком воздуха под высоким давлением. Все поры материала основания внутри отверстия должны быть полностью очищены

Это важно для того, чтобы растекающийся в отверстии клеевой состав смог полностью заполнить возможные пустоты

Отверстия продувают баллончиком с углекислотой или сжатым воздухом подаваемый насосом. Если такой возможности нет, то выдуть пыль из отверстия можно используя резиновую грушу. В этом случае одной продувки будет недостаточно.

Желательно очистку выполнять, посменно – протереть хорошо стенки щеткой-ершиком, после чего продуть сжатым воздухом, желательно провести не меньше 3-4 циклов такой прочистки

Отверстия нужно делать безударным методом, это особенно важно при работе с непрочным материалом

Для качественного сверления можно использовать дополнительные устройства:

Кондуктор, предназначенный для сверления материала под 90 градусов. Это устройство при работе предотвращает биение сверла и гарантирует идеально перпендикулярное направление отверстия;

Конусообразное отверстие – подготавливается с помощью качающегося кондуктора. Это устройство расширяет внутреннее пространство в отверстии, делая его конусообразным. Одновременно он не изменяет форму отверстия, сохранив его сечение на входе.

Сверло с перемещающимся кондуктором, подготавливает место под анкер в виде усеченного конуса. Такой шпур, перемещает часть нагрузки со шпильки, на стену (материал основания). В результате повышается надежность и прочность крепление. Эта особенность важна для работы со стенами из недостаточно прочных материалов;

Удобно работать с полыми бурами – эти приспособления намного облегчают очистку подготавливаемых отверстий от образующейся при сверлении пыли. Качественная продувка шпура – основное требование при таком креплении. Пыль сильно снижает способность материалов сцепляться с клеевым составом.

Если в порах сохраниться даже немного пыли, то о качественном контакте основания или стен здания с клеевой массой можно даже не говорить.

Сначала желательно прочистить отверстие шпур металлическим ершом, он поможет освободить имеющиеся поры. Далее, ее несложно просто выдуть.

Если шпуры готовят в блоках с закрытыми ячейками (к примеру, в газобетоне), то их нужно промывать. Для этой цели применяют растворы содержащие поверхностно-активные элементы, приготавливают их на водной основе. Такие составы способны создавать много пены, которая растворяет загрязнения, и далее ее просто выдувают сжатым воздухом. После этого устанавливают химический анкер для газобетона.

Некоторые эксплуатационные характеристики и стоимость: обзор популярных составов известных брендов

Как уже говорилось, рассматривать мы будем изделия перечисленных производителей

Обращаем Ваше внимание, что все цены указаны по состоянию на октябрь 2018 года. Начнём с наиболее известной в России марки «Hilti»

Клеевые составы для крепежа элементов к стене «Hilti»

Продукция бренда довольно продолжительное время присутствует на российском рынке, при этом, каталоги химических анкеров «Хилти» содержат множество составов подобного рода, включая бюджетные варианты. Помимо клеевых составов фирма производит электроинструмент, отличающийся долговечностью и качеством производимых с его помощью работ. Отметим один из составов, который может применяться как на ровном бетоне, так и на поверхностях с трещинами, соответствует всем международным стандартам. Речь идёт о химических анкерах «HIT-RE 500 V3», цену которых можно назвать довольно высокой. Эта модификация сертифицирована для использования в сейсмически активных зонах. Застывает при температурах до -5°С.

Клеевая масса «Хилти 500» для сейсмоопасных регионов

Цена химического анкера «Хилти» для бетона и других поверхностей «HIT-RE 500 V3» в среднем составляет 3100 руб. за тубу объёмом 0.33 л. Более крупные упаковки стоят дороже, однако, для работ в квартире подобный объём считается оптимальным, хотя более крупные упаковки покупать выгоднее.

Химические анкера Hilti

«Титан»: химические анкера повышенной термостойкости

Основой одного из составов «Титан EV-I» является полиэфирная смола, обеспечивающая отличные эксплуатационные характеристики продукта. Высохшая смесь сохраняет свои свойства даже при температуре +80°С. Время полного высыхания при температуре +25°С составляет всего 3 мин. Стоимость зависит от объёма. Производитель предлагает составы в двух вариантах картриджей:

• 168 мл – стоимость составит 600 руб.;
• 300 мл – за 800 руб.

Этот продукт можно использовать как для крепления к бетонным, кирпичным поверхностям, так и для соединения стальных балок или арматуры.

«Титан EV-I» схватывается всего за 3 минутыХимические анкера Титан EV-I

«Sormat» – быстрозастывающая масса на основе полиэстера

Качество продукции этого бренда также не вызывает сомнений. Клеящий состав «ITH 300 PeSormat», способный выдерживать широкий температурный диапазон от -40°С до +80°С, тому прямое подтверждение. Стоимость этой модификации химических анкеров составляет 1700 руб. за 500 мл.

«ITH 300 PeSormat» способен сохранять свойства даже при +80°СХимические анкера Sormat

Где купить химический анкер марки «МКТ» для газобетона, бетона и кирпича

Химический анкер «МКТ VM-PY» применяется для всех видов поверхностей, но более других он подходит для каменной кладки и бетона сжатой зоны. Отличается прочностью, выдерживает сверхтяжёлые конструкции. Средняя стоимость на российском рынке – 1200 руб. за тубу объёмом 410 мл.

Химические анкера МКТ VM-PY

Химические анкера «БИТ» и их особенности

Составы «БИТ» способны соединять арматуру с бетоном и железобетоном. Также используются в монтаже каркасов для скрепления металлических элементов. Способны выдерживать высокие нагрузки. Химические анкера серии «BIT-ЕA» (400 мл) предназначены для работы с влажными поверхностями, а также под водой, и обладают высокими адгезивными свойствами. Стоимость одного картриджа 400 мл составляет около 1100 руб.

Химические анкера BIT-ЕA

Шпильки для химических анкеров могут быть довольно разнообразны:

Плюсы и минусы

Данный материал имеет следующие преимущества:

• В бетонном основании, где используется средство, отсутствует напряжение после установки металлического элемента.
• Широкая область использования.
• Простота применения – для использования материала не требуется особых навыков и умений.
• Высокая прочность состава после его застывания – такой показатель существенно превышает данный параметр у обычных крепежей.
• Высокая несущая способность, что позволяет материалу выдерживать повышенные нагрузки.

• Устойчивость к внешним негативным проявлениям, ржавчине и химическим веществам.
• Большой выбор средств, в число которых входят материалы с особыми характеристиками, благодаря чему их можно использовать в сложных условиях.
• Продолжительный эксплуатационный период, который чаще всего превышает 50 лет.
• Отсутствие токсичных соединений в составе, что говорит о безопасности применения вещества для здоровья человека.

Недостатки:

• Продолжительный период застывания.
• Небольшой период хранения, который чаще всего не превышает 12 месяцев.

• Небольшой период хранения состава после вскрытия упаковки.
• Высокая стоимость.

Изготовление своими руками

Учитывая достаточно высокую стоимость анкеров химического типа, выпускаемых различными производителями, в некоторых случаях целесообразно изготавливать такие крепежные элементы своими руками. Как уже отмечалось выше, состав клея держится производителями в большом секрете, поэтому воссоздать его своими силами не получится.

Однако никто не мешает использовать в этих целях более дешевый клей, в качестве которого может выступать эпоксидная смола. Наряду с доступной стоимостью эпоксидные смолы отличаются достаточно высокой прочностью, хорошей адгезией к строительным материалам (кирпич, бетон, пенобетон и др.), что и дает возможность использовать их для монтажа анкерных болтов.

Эпоксидную смолу лучше брать безусадочную

В эпоксидные смолы, которые по доступной стоимости можно приобрести в любом строительном магазине, входит несколько компонентов:

• непосредственно сама эпоксидная смола;
• отвердитель, который обеспечивает ее полимеризацию;
• наполнители, в качестве которых могут быть использованы цемент или гипс;
• растворитель;
• добавки, улучшающие различные свойства клеевой массы (пластификаторы и др.).

Расход пластификатора, который необходим для приготовления клеевого состава на основе эпоксидной смолы, составляет 5–10%. Смесь, сформированную из смолы и пластификатора, тщательно перемешивают. Только после этого в нее добавляют цемент или гипс в качестве наполнителя.

К достоинствам такого клеевого состава, кроме его доступной стоимости, относятся:

• высокая прочность и устойчивость к износу;
• минимальный коэффициент усадки при затвердевании;
• возможность использования в широком температурном диапазоне (от –10° до +35°).

Есть у эпоксидных клеевых составов и ряд недостатков.

• Такой состав затвердевает в течение 1–2 часов, а максимальной прочности достигает только через 12 часов.
• Использовать клей на основе эпоксидной смолы можно только на просушенных поверхностях.
• Состав может выделять в атмосферу небольшое количество фенольных соединений.

Источник

Преимущества и недостатки

Как и любые другие элементы строительных конструкций, химические анкеры имеют свои достоинства и недостатки. Чтобы избежать неприятных моментов в процессе монтажных работ и эксплуатации, необходимо учитывать как положительные, так и отрицательные особенности данного вида крепления.

К неоспоримым достоинствам химических анкеров следует причислить:

• полную герметизацию шпура после установки стержня;
• Отсутствие растягивающих напряжений в бетонном основании.
• Универсальность и широкую область применения;
• простота монтажа. Для установки химического анкера не потребуются опыт и специальные навыки;
• высокие прочностные характеристики анкерного крепления после его полной полимеризации. По этому показателю химические анкеры существенно превосходят металлические анкера и дюбели с пластиковой гильзой;
• способность выдерживать значительные механические нагрузки и растягивающее усилия. Другими словами, крепежный элемент отличаются высокой несущей способностью;
• химические анкера не восприимчивы к внешним атмосферным воздействиям, к коррозии процессам, воздействию агрессивных химических соединений;
• специальные химические анкерные составы можно использовать в условиях высокой влажности и на переувлажненных поверхностях, кроме того, вполне допустим монтаж подводных конструкций;
• период эксплуатации такого крепления сопоставим с долговечностью самого основания и обычно составляет не менее 50 лет;
• существуют клеящие составы, в состав которых не входят никакие токсичные соединения. Такие крепления целесообразно использовать при внутренних работах. При покупке химических анкеров необходимо убедиться в экологической безопасности смеси;
• Коэффициенты теплового расширения крепежа и материалов основания примерно равны. Это исключает возникновение дополнительных внутренних напряжений при резком перепаде температур.

Наряду с приведенными выше достоинствами, приступая к использованию, следует иметь ввиду следующие их недостатки:

В отличие от металлических анкерных креплений и дюбелей, химические анкеры требуют довольно длительного времени до достижения полной готовности установленного анкера к восприятию нагрузки. Время полной полимеризации крепления зависит от температуры окружающей среды:

— при температуре +200С время полной полимеризации будет составлять от 25 до 40 мин; составит 25÷40 минут;

— при 50С этот промежуток составит 6 до 7 часов;

— при дальнейшем снижении температуры процесс полимеризации может и вовсе прекратиться.

• Ограниченный срок хранения закрытой упаковки. В запакованном виде состав можно хранить не более 1 года;
• После открытия упаковки, срок ее хранения существенно сокращается. Исходя из этого, необходимо планировать монтажные работы таким образом, чтобы упаковка была полностью израсходована за один раз. Другими словами, нецелесообразно распечатывать упаковку для одного-двух креплений. В этом случае на помощь могут прийти ампульные анкеры;
• Высокая цена, резко снижающая спрос на этот вид креплений.
