Выключатель, он же замок зажигания, играет огромную роль в «стартовой» системе автомобиля ВАЗ 2114. Он принимает участие в работе стартера, фар, поворотников, стеклоподъемников и прочих элементов электрических контуров. Сегодня мы поговорим про замок зажигания ВАЗ 2114, причины его замены, процедуру демонтажа и о многом другом.

Замок зажигания

Когда требуется замена

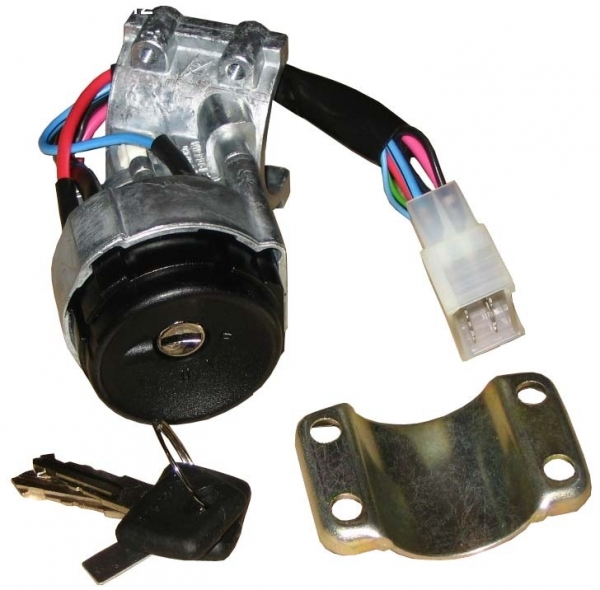

Компдект замка зажигания

Есть несколько основных ситуаций, когда владельцу машины может срочно понадобиться замена узла. К причинам неисправности замка зажигания ВАЗ 2114 относят:

• Механическая поломка ключей;
• Потеря ключа;
• Поломка замка в результате попытки угона;
• Поломка контактов зажигания.

Методы поиска неисправностей

Существует два метода обнаружения неисправностей:

• Визуальный;
• Диагностический.

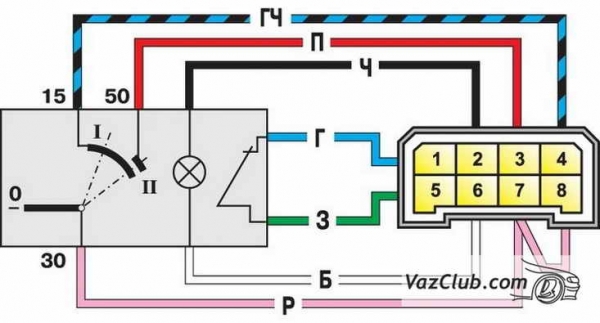

Схема выключателя зажигания

Визуальный способ определения неисправности или поломки контактных элементов замка зажигания мы предлагаем изучить по таблице.

Действие	Устройство исправное	Устройство неисправное
Поверните ключ в правое положение (зажигание)	Все электрооборудование включается	Все или часть электрооборудования не работает
Поверните ключ во второе положение	Стартер крутится	Стартер не работает, под капотом не раздается щелчок тягового реле

Но диагностика позволяет получить более детальный ответ. К тому же, визуальный осмотр не даст вам возможность отыскать все причины, которые могли вызвать поломку выключателя зажигания.

Для работы вам потребуется мини-тестер и мультиметр в режиме омметра:

• Отключите колодку питания от замка зажигания. Для этого требуется снять кожу с рулевой колонки;
• Переключите вам мультиметр на омметр;
• На идущей от замка колодке вам нужно найти 7 и 4 контакты, которые соответствуют контактам 15 и 30;
• Подключите к ним щупы мультиметра;
• Поверните ключ в положение «Зажигание»;
• На колодке найдите контакты 7 и 3, соответствующие 50 и 30. К ним также подключите мультиметр;
• Поверните ключ во второе положение — Запуск двигателя;
• Если исправность присутствует, прибор покажет нулевое сопротивление в обоих случаях проверки.

Подготовка

На этапе подготовки вам необходимо будет собрать возле себя необходимый инструмент, который пригодится в процессе демонтажа и установки нового замка зажигания. Также вам предстоит снять рулевой кожух и подрулевые переключатели. Делать это достаточно сложно, но мы поэтапно расскажем обо всех нюансах данных подготовительных мероприятий. Так вы легко разберетесь сами, как снять замок зажигания на ВАЗ 2114.

Процесс замены

Из инструментов вам понадобится:

• Крестообразная прочная отвертка;
• Рожковый ключ на 10 миллиметров;
• Зубило;
• Молоток;
• Пассатижи или плоскогубцы;
• Новый замок зажигания в сборе;
• Винты крепления замка (4 штуки).

Теперь переходим к кожуху и переключателям. Для более удобного проведения работ, многие советуют снять подрулевые переключатели и сам руль. Демонтаж кожуха выполняется в следующей последовательности:

1. Отключите минусовой провод от аккумуляторной батареи. Требования к собственной безопасности и защиту от ударов током еще никто не отменял;
2. Открутите три винта крепления двух частей кожуха. Для этого пригодится отвертка;
3. Открутите саморез, который соединяет корпус с соединителем подрулевых переключателей;
4. Демонтируйте два самореза, что держат нижний корпус на рулевой колонке;
5. Рычаг, который фиксирует колонку по углу, ведут вниз;
6. Руль опускается также вниз;
7. Снимается далее нижний кожух;
8. Колодку питания от аварийки нужно обязательно отключить;
9. Теперь можно снимать верхний кожух;
10. Для демонтажа подрулевых переключателей действовать нужно поочередно;
11. Одновременно нажмите на оба фиксатора и тем самым извлеките с посадочных мест элементы;
12. Отсоедините их от колодки питания.

Демонтаж неисправного замка

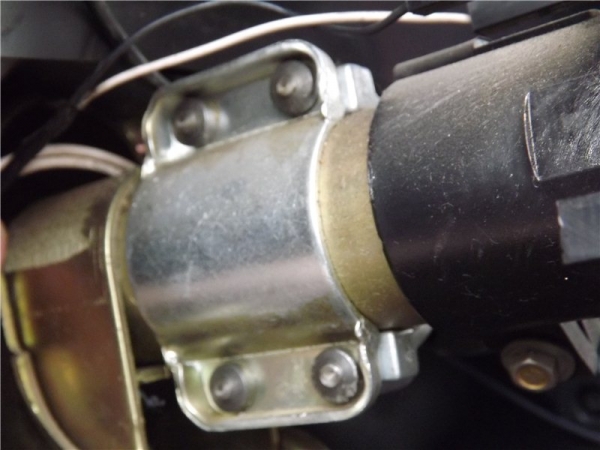

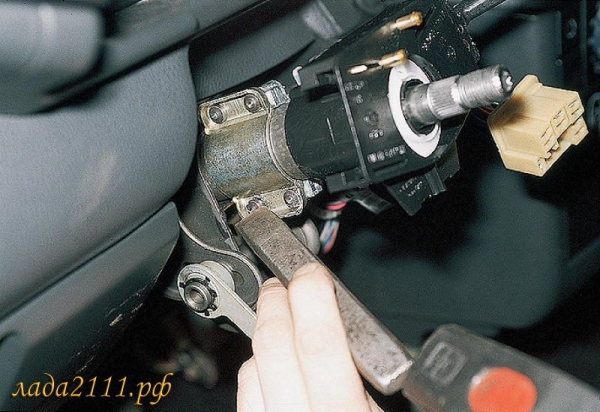

Откручивание болтов замка зажигания зубилом

На практике замена замка зажигания на ВАЗ 2114 будет невозможной до тех пор, пока вы не избавитесь от старого. Сделать это не сложно, но придется уделить некоторое время своему автомобилю.

1. Когда вы открыли себе доступ к замку зажигания, точнее к его корпусу, вы заметите, что замок крепится на рулевой колонке с помощью четырех болтов. Проблема в том, что у них нет головок.
2. Это явление представляет собой часть «уникальной» заводской противоугонной системы в исполнении компании АвтоВАЗ. На деле подобная система несколько усложняет запуск мотора преступниками, у которых ключа нет. Так что сильно не ругайте их.
3. Зубилом и молотком эти болты ослабляются, а их снятие выполняется при помощи пассатижей.
4. Далее снимает скобу с колонки;
5. Обязательно отключите колодку питания. Вообще схема подключения проводов на замок зажигания ВАЗ 2114 простая, если вы купите замок в сборе. Не придется ничего паять и разбираться, какой провод куда ведет. Все собрано в колодку, потому ее останется только вставить в соответствующий разъем. И все.
6. Отключив колодку питания, вы теперь можете наконец-то избавиться от вышедшего из строя выключателя зажигания.

Установка нового устройства

Теперь можно наконец-то приступать непосредственно к замене сломанного или износившегося замка зажигания на вашем автомобиле ВАЗ2114.

Снятие замка зажигания

Для этого придерживайте следующей последовательности действий:

• Вставьте в новый замок ключ и поверните его в первое положение. Это позволит защелке, которая отвечает за блокировку рулевого вала, спрятаться внутри конструкции корпуса;
• Вставьте замок на место, следуя обратной последовательности демонтажа;
• Закрутите четыре фиксирующих болта и немного их зажмите.

Тестирование блокировки руля

Тестирование руля

Если не проверить в работе блокировку руля, вы можете столкнуться с определенными проблемами в будущем. Потому не пожалейте время на данное мероприятие. Заключается оно в том, чтобы вытащить ключ из замка зажигания, и повернуть руль на небольшой угол.

1. Если блокировка отсутствует, необходимо будет немного подрегулировать положение замка. Убедитесь, что он входит в паз, расположенный на рулевой валу.
2. Если блокировка работает эффективно, вам останется до упора закрутить четыре установленных отрывных болта. Крутите до того момента, когда головки сломаются.

Стоит отметить один очень важный нюанс. Некоторые не считают необходимым использовать отрывные болты. Вместо них применяются самые обычные фиксирующие болты длиной 20 миллиметров и с резьбой М6. С одной стороны, это облегчит снятие устройства в будущем, если подобное мероприятие вновь потребуется. С другой стороны, при отсутствии надежной противоугонной системы, добровольно открывать доступ злоумышленникам к своему автомобилю — не самая лучшая идея.

Когда установка замка будет завершена, проверка пройдена, не забудьте подключить устройство к питанию, и завести двигатель. Если он завелся, все зависящие от замка зажигания системы работают, можно полноценно приступать к обратной сборке. Следуйте инструкции, обратной демонтажу кожуха, подрулевых переключателей. Не лишним будет попутно проверить состояние тех или иных узлов. Вполне возможно, кто-то из них также нуждается в замене или небольшой профилактике.

---

Многие автолюбители сталкивались с проблемой, когда на ВАЗ-2114 замок зажигания выходил из строя. Но, как заменить эту деталь знают не многие. Конечно, как и на любой Ладе, этот процесс может занять некоторое время и потребуются знания, а поэтому эта статья расскажет, как сделать это правильно.

Видео по замене замка зажигания на ВАЗ-2115 (на ВАЗ-2114 аналогично)

Видеоматериал расскажет, как заменить замок зажигания, а также поведает о некоторых нюансах и тонкостях процесса.

Замена замка зажигания

Основной причиной того, что замок выходит из строя является электронная или механическая причина.

Так, автомобиль может, не заводится, а ключ попросту не поворачиваться. Но, замена замка зажигания довольно простой и легкий процесс, который не займет много времени.

Рассмотрим, последовательность действий направленные на замену замка зажигания автомобиля:

1. Демонтируем «клемму-минус» с АКБ.
2. Дальше, необходимо снять рулевое колесо.
3. Снимаем накладку с руля, а затем выкручиваем панель рулевого колеса.



   Демонтируем накладку рулевого колеса





   Проводим демонтаж накладки рулевого колеса

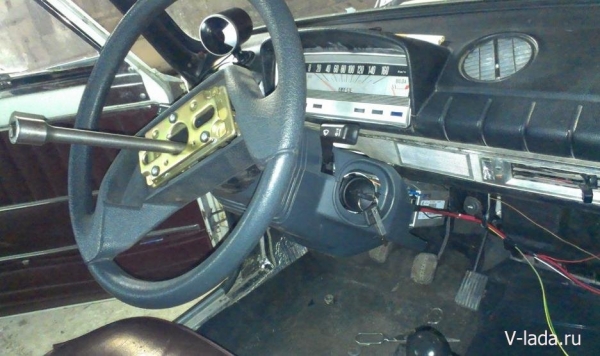

4. Откручиваем гайку крепления руля и сбиваем его из шлицов.



   Откручиваем гайку крепления рулевого колеса

5. Вынимаем рулевое колесо.





   Демонтируем рулевое колесо

6. Отсоединяем электрическую часть, разъем проводов замка зажигания.



   Отключаем проводку

7. Сбиваем крепления болтов замка.



   Сбиваем заклёпки. Проблем возникнуть не должно.

8. Откручиваем крепящие болты и снимаем замок.



   Снимаем замок зажигания
9. Устанавливаем новые элемент.



   Устанавливаем новый замок

10. Подключаем колодку проводов.
11. Проводим тест, запускается ли мотор с ключа. Если нет, то необходимо найти неисправности.



    Перед окончательной сборкой рулевого кожуха — обязательно тестируем работу замка зажигания

Выбор замка

2110-3704005-30 – оригинальный каталожный номер замка зажигания для 10 серии автомобилей семейства Лада.

Деталь может быть производства АвтоВАЗ, Рекардо или ДМЗ. Средняя стоимость детали составляет 1500 рублей.

Замена личинки

Замена личинки замка зажигания может потребоваться в результате поломки других замков дверей или потери ключа. Процедура отличается тем, что хорошо вставить новую личинку проблематично, и она может подвести Вас в неподходящий момент.

Проще носить с собой на связке пару ключей. Но это мнение редакции, оно может отличаться от Вашего. Мы его никому не навязываем!

Выводы

Заменить замок зажигания на автомобиле ВАЗ-2114 достаточно просто. Даже не опытный автомобилист способен произвести замену этой детали. При выборе запасной части рекомендуется брать оригинал, поскольку он разработан именно под модель и проблем с установкой не будет.

Вообщем со временем начал умирать замок зажигания: машина на холодную заводилась нормально, а на горячую с третий попытки. Вчера за городом замок умер совсем — пришлось толкнуть
По приезду в город двинули в магазин за замком.

Ну и приступаем к замене. Снимаем все, что нам может помешать.

Ну и собираем все обратно)))
В моем случае, к проводам зажигания были запитаны еще провода для сигналки (автозапуск).
На все дело ушло не больше получаса)) Машинка заводится
Заодно решили сменить резиночки на педалях.

Все!

Выключатель, он же замок зажигания, играет огромную роль в «стартовой» системе автомобиля ВАЗ 2114. Он принимает участие в работе стартера, фар, поворотников, стеклоподъемников и прочих элементов электрических контуров. Сегодня мы поговорим про замок зажигания ВАЗ 2114, причины его замены, процедуру демонтажа и о многом другом.

Замок зажигания

Когда требуется замена

Компдект замка зажигания

Есть несколько основных ситуаций, когда владельцу машины может срочно понадобиться замена узла. К причинам неисправности замка зажигания ВАЗ 2114 относят:

• Механическая поломка ключей;
• Потеря ключа;
• Поломка замка в результате попытки угона;
• Поломка контактов зажигания.

Методы поиска неисправностей

Существует два метода обнаружения неисправностей:

• Визуальный;
• Диагностический.

Схема выключателя зажигания

Визуальный способ определения неисправности или поломки контактных элементов замка зажигания мы предлагаем изучить по таблице.

Действие	Устройство исправное	Устройство неисправное
Поверните ключ в правое положение (зажигание)	Все электрооборудование включается	Все или часть электрооборудования не работает
Поверните ключ во второе положение	Стартер крутится	Стартер не работает, под капотом не раздается щелчок тягового реле

Но диагностика позволяет получить более детальный ответ. К тому же, визуальный осмотр не даст вам возможность отыскать все причины, которые могли вызвать поломку выключателя зажигания.

Для работы вам потребуется мини-тестер и мультиметр в режиме омметра:

• Отключите колодку питания от замка зажигания. Для этого требуется снять кожу с рулевой колонки;
• Переключите вам мультиметр на омметр;
• На идущей от замка колодке вам нужно найти 7 и 4 контакты, которые соответствуют контактам 15 и 30;
• Подключите к ним щупы мультиметра;
• Поверните ключ в положение «Зажигание»;
• На колодке найдите контакты 7 и 3, соответствующие 50 и 30. К ним также подключите мультиметр;
• Поверните ключ во второе положение — Запуск двигателя;
• Если исправность присутствует, прибор покажет нулевое сопротивление в обоих случаях проверки.

Подготовка

На этапе подготовки вам необходимо будет собрать возле себя необходимый инструмент, который пригодится в процессе демонтажа и установки нового замка зажигания. Также вам предстоит снять рулевой кожух и подрулевые переключатели. Делать это достаточно сложно, но мы поэтапно расскажем обо всех нюансах данных подготовительных мероприятий. Так вы легко разберетесь сами, как снять замок зажигания на ВАЗ 2114.

Процесс замены

Из инструментов вам понадобится:

• Крестообразная прочная отвертка;
• Рожковый ключ на 10 миллиметров;
• Зубило;
• Молоток;
• Пассатижи или плоскогубцы;
• Новый замок зажигания в сборе;
• Винты крепления замка (4 штуки).

Теперь переходим к кожуху и переключателям. Для более удобного проведения работ, многие советуют снять подрулевые переключатели и сам руль. Демонтаж кожуха выполняется в следующей последовательности:

1. Отключите минусовой провод от аккумуляторной батареи. Требования к собственной безопасности и защиту от ударов током еще никто не отменял;
2. Открутите три винта крепления двух частей кожуха. Для этого пригодится отвертка;
3. Открутите саморез, который соединяет корпус с соединителем подрулевых переключателей;
4. Демонтируйте два самореза, что держат нижний корпус на рулевой колонке;
5. Рычаг, который фиксирует колонку по углу, ведут вниз;
6. Руль опускается также вниз;
7. Снимается далее нижний кожух;
8. Колодку питания от аварийки нужно обязательно отключить;
9. Теперь можно снимать верхний кожух;
10. Для демонтажа подрулевых переключателей действовать нужно поочередно;
11. Одновременно нажмите на оба фиксатора и тем самым извлеките с посадочных мест элементы;
12. Отсоедините их от колодки питания.

Демонтаж неисправного замка

Откручивание болтов замка зажигания зубилом

На практике замена замка зажигания на ВАЗ 2114 будет невозможной до тех пор, пока вы не избавитесь от старого. Сделать это не сложно, но придется уделить некоторое время своему автомобилю.

1. Когда вы открыли себе доступ к замку зажигания, точнее к его корпусу, вы заметите, что замок крепится на рулевой колонке с помощью четырех болтов. Проблема в том, что у них нет головок.
2. Это явление представляет собой часть «уникальной» заводской противоугонной системы в исполнении компании АвтоВАЗ. На деле подобная система несколько усложняет запуск мотора преступниками, у которых ключа нет. Так что сильно не ругайте их.
3. Зубилом и молотком эти болты ослабляются, а их снятие выполняется при помощи пассатижей.
4. Далее снимает скобу с колонки;
5. Обязательно отключите колодку питания. Вообще схема подключения проводов на замок зажигания ВАЗ 2114 простая, если вы купите замок в сборе. Не придется ничего паять и разбираться, какой провод куда ведет. Все собрано в колодку, потому ее останется только вставить в соответствующий разъем. И все.
6. Отключив колодку питания, вы теперь можете наконец-то избавиться от вышедшего из строя выключателя зажигания.

Установка нового устройства

Теперь можно наконец-то приступать непосредственно к замене сломанного или износившегося замка зажигания на вашем автомобиле ВАЗ2114.

Снятие замка зажигания

Для этого придерживайте следующей последовательности действий:

• Вставьте в новый замок ключ и поверните его в первое положение. Это позволит защелке, которая отвечает за блокировку рулевого вала, спрятаться внутри конструкции корпуса;
• Вставьте замок на место, следуя обратной последовательности демонтажа;
• Закрутите четыре фиксирующих болта и немного их зажмите.

Тестирование блокировки руля

Тестирование руля

Если не проверить в работе блокировку руля, вы можете столкнуться с определенными проблемами в будущем. Потому не пожалейте время на данное мероприятие. Заключается оно в том, чтобы вытащить ключ из замка зажигания, и повернуть руль на небольшой угол.

1. Если блокировка отсутствует, необходимо будет немного подрегулировать положение замка. Убедитесь, что он входит в паз, расположенный на рулевой валу.
2. Если блокировка работает эффективно, вам останется до упора закрутить четыре установленных отрывных болта. Крутите до того момента, когда головки сломаются.

Стоит отметить один очень важный нюанс. Некоторые не считают необходимым использовать отрывные болты. Вместо них применяются самые обычные фиксирующие болты длиной 20 миллиметров и с резьбой М6. С одной стороны, это облегчит снятие устройства в будущем, если подобное мероприятие вновь потребуется. С другой стороны, при отсутствии надежной противоугонной системы, добровольно открывать доступ злоумышленникам к своему автомобилю — не самая лучшая идея.

Когда установка замка будет завершена, проверка пройдена, не забудьте подключить устройство к питанию, и завести двигатель. Если он завелся, все зависящие от замка зажигания системы работают, можно полноценно приступать к обратной сборке. Следуйте инструкции, обратной демонтажу кожуха, подрулевых переключателей. Не лишним будет попутно проверить состояние тех или иных узлов. Вполне возможно, кто-то из них также нуждается в замене или небольшой профилактике.

Вообщем со временем начал умирать замок зажигания: машина на холодную заводилась нормально, а на горячую с третий попытки. Вчера за городом замок умер совсем — пришлось толкнуть 😀
По приезду в город двинули в магазин за замком.

Ну и приступаем к замене. Снимаем все, что нам может помешать.

Ну и собираем все обратно)))
В моем случае, к проводам зажигания были запитаны еще провода для сигналки (автозапуск).
На все дело ушло не больше получаса)) Машинка заводится 🙂
Заодно решили сменить резиночки на педалях.

Все!

Замок зажигания 2114 и процедура его замены своими руками

Снятие замка зажигания ваз 2114

Выключатель зажигания является неотъемлемой частью «стартовой» системы любого автомобиля. Деталь является ключевым элементом не только схемы питания стартера, а и прочих электрических контуров: фар, стеклоподъемников, «поворотников», отопителя…

Обследование и симптомы потери работоспособности стартером

Срочная замена замка зажигания на ВАЗ 2114 имеет место быть при:

• выходе из строя контактных элементов;
• поломке замка преступниками, пытавшимися угнать автомобиль;
• потере ключей.

Обнаружить износ/поломку контактных элементов замка можно как визуальным способом, так и простым диагностическим замером. Визуально неисправность выглядит так:

• при повороте ключа в первое положение (зажигание) все электрооборудование, зависимое от зажигания, может работать/не работать;
• при переводе ключа во второе положение стартер отказывается крутиться, при этом, тяговое реле не срабатывает (не раздается щелчок под капотом).

Все же однозначного и уверенного ответа на вопрос об исправности прерывателя цепи питания визуальный обзор не даст. Обследование в обязательном порядке необходимо дополнить мини-тестом с применением мультиметра (омметра):

• отсоединить колодку питания узла (придется демонтировать кожух рулевой колонки);
• выставить на мультиметре режим омметра;
• на колодке, идущей от замка найти контакты 4 и 7 (прилив снизу, 4 – правый верхний, 7 – нижний второй справа), соответствующие контактам «30» и «15», и поднести к ним щупы мультиметра (расположение щупов красный/черный значения не имеет);
• повернуть ключ в положение I «зажигание»;
• на этой же колодке найти контакты 3 и 7 (прилив снизу, второй столбец справа), соответствующие контактам «30» и «50», и подключить к ним мультиметр;
• повернуть ключ в положение II «старт двигателя».

Критерий исправности – нулевое сопротивление как при первом, так и при втором замерах.

Подготовительный набор

Приняв решение о необходимости замены уже обследованного замка зажигания ВАЗ 2114, следует заняться вопросом подготовки к проведению операции. В качестве вспомогательных средств могут быть использованы:

• крестообразная отвертка;
• рожковый ключ на «10»;
• пассатижи;
• молоток;
• зубило.

Приобрести следует замок в сборе и четыре винта крепления агрегата к рулевой колонке.

Пошаговая замена замка зажигания ваз 2114

Операция предусматривает создание открытого доступа к месту монтажа «стартового» замка. В группу подготовительных объединены следующие мероприятия:

• демонтаж рулевого кожуха;
• изъятие подрулевых переключателей из посадочных мест.

Для удобства проведения операции можно демонтировать соединитель подрулевых переключателей и рулевое колесо.

Аккуратно снять рулевой кожух поможет следующая методика:

• отсоединить «массу» от аккумулятора;
• демонтировать с помощью крестообразной отвертки 3 винта, скрепляющих две части рулевого кожуха (доступ – со стороны нижнего корпуса, один винт – слева, два – справа);
• удалить саморез, крепящий корпус к соединителю подрулевых переключателей;
• выкрутить два самореза, фиксирующих нижний корпус относительно рулевой колонки;
• отвести вниз рычаг, фиксирующий рулевую колонку «по углу»;
• опустить «баранку» вниз;
• снять нижний кожух;
• отсоединить от «аварийки» колодку питания;
• снять верхний кожух.

Подрулевые переключатели при замене неисправного замка зажигания на ВАЗ 2114 демонтируются поочередно. Сначала вынимаются из посадочных мест одновременным нажатием на оба фиксатора, затем отсоединяются от питающей колодки.

Основы операции замещения

Открыв доступ к корпусу замка, легко заметить, что на четырех болтах, фиксирующих замок относительно рулевой колонки, отсутствуют головки. Данный факт – часть концепции штатной противоугонной системы, усложняющий запуск двигателя без ключа.

Снятие замка зажигания производится так:

• ослабить болты, используя зубило и молоток;
• отвернуть ослабленные болты пассатижами;
• демонтировать скобу с рулевой колонки;
• отсоединить колодку питания;
• снять замок зажигания.

Установка нового агрегата производится в следующей последовательности:

• установить ключ в новый замок и повернуть в первое положение (в таком положении защелка, блокирующая рулевой вал, спрячется);
• смонтировать замок на рулевой колонке;
• завернуть четыре болта крепления и слегка зажать.

После установки нового замка необходимо протестировать блокировку руля. Вынув ключ из замка, провернуть руль на небольшой угол:

• при отсутствии блокировки: отрегулировать положение агрегата – защелка замка должна входить в паз на рулевом валу;
• при исправном функционировании блокировки: завернуть 4 отрывных болта до тех пор, пока отрывные головки не отломаются.

К сведению. Некоторые владельцы предпочитают использовать обычные двадцатимиллиметровые болты с резьбой М6, облегчая таким образом последующий демонтаж агрегата. Однако это стоит производить, имея достаточно высокий уровень противоугонной защиты (например, сигнализацию, GPS-маяк и пр.).

Окончательно установив новый замок на рулевой вал, следует подключить колодку питания и проверить функционирование агрегата, активировав двигатель.

Коротко о технологии смены

Принципы замены замка зажигания на автомобиле ВАЗ 2114, актуальной при выходе из строя контактных элементов, потере ключей, умышленной поломке, таковы:

• открыть доступ к замку зажигания, сняв рулевой кожух, два подрулевых переключателя и, при необходимости, руль и соединитель подрулевых переключателей;
• ослабить 4 винта, притягивающих через скобу корпус активатора зажигания к рулевому валу;
• отсоединить питающую колодку;
• снять дефектный замок;
• вставить ключ в новый аппарат и повернуть в положение I;
• установить корпус нового агрегата на рулевом валу и зафиксировать его 4 болтами;
• проверив функционирование блокировки руля, завернуть 4 болта до момента отрыва их головок;
• дальнейшую сборку произвести в обратной последовательности.

Источники

• mashinapro.ru/1241-zamok-2114.html
• labavto.com/vaz/2114/zamena-zamka-zazhiganiya/
• drive2.ru/l/6759775/
• luxvaz.ru/vaz-2114/126-zamena-zamka-zazhiganiya.html
