Как разобрать промежутку мтз 80 пошаговая инструкция

Промежутка на МТЗ: ремонт и устройство

Промежутка или корпус сцепления — часть трансмиссии, отвечающая за передачу крутящего от двигателя к коробке переключения передач и его разделение на два потока. Один поток направлен к ходовой части, второй — к ВОМ (валу отбора мощности), который, в свою очередь, передает вращение на навесное оборудование. Устанавливается на тракторах, мотоблоках тяжелого класса и некоторых грузовиках. На ряде старых тракторных моделей отсутствует. Также может отсутствовать на некоторых мини-тракторах, однако для таких мощных тракторов, как МТЗ 82, промежутка необходима. Именно этот узел делает трактор многофункциональной машиной, способной работать с дополнительным оборудованием.

Устройство узла

Схема промежутки проста и надежна, как и большинство тракторных узлов. Корпус узла состоит из четырех отсеков. Три из них смазываются, четвертый — сухой, изолированный от попадания смазки сальниками.

В сухом отсеке располагаются:

• механизм сцепления (отсоединяет двигатель при переключении передач);
• привод выключения, соединённый с педалью управления, выведенной в кабину.

В смазываемых отсеках находятся:

• ведущий и ведомый валы независимого ВОМа, оснащенные редуктором и приводом переключения;
• промежуточная шестерня насоса гидравлической системы;
• тормозок,обеспечивающий остановку первичного вала при выжатом сцепления, соединён с педалью управления;
• понижающий редуктор.

Принцип работы состоит в следующем. Ведущий силовой вал передает крутящий момент на понижающий редуктор и далее на первичный вал коробки. Затем вращение получает ведомый вал ВОМа — за это отвечает специальный блок шестерён — и передаёт на промежуточный вал коробки. Далее вращение получает кулачковая муфта, которая обеспечивает переключение режимов ВОМ. Таким образом, вращения получают и колеса, и дополнительное оборудование.

Наиболее частые неисправности

От исправности механизмов промежутки зависит правильная работа всех узлов трансмиссии. При появлении любых неполадок работе КПП или ВОМа опытные трактористы смотрят этот узел в первую очередь.

Чаще всего разборка промежутка МТЗ 82 выявляет следующие неисправности:

1. Износ коренного сальника на первичном валу. Смазка попадает между маховиком и ведомым подвижным диском, и накладки сцепления пробуксовывают.
2. Выход из строя или сбой в регулировке тормозка сцепления. Приводит к отказу торможения первичного вала КПП и к затрудненному переключению скоростей, часто сопровождающемуся скрежетом.
3. Износ опорных подшипников ведущих валов ВОМа. Приводит к ускоренному износу деталей, появлению гула и биения, а также отключению ВОМа.
4. Износ уплотнителей и сальников. Приводит к подтеканию трансмиссионного масла из корпуса промежутки.
5. Нарушение герметичности соединения между сухим и смазываемым отсеками. Приводит к попаданию масла на фрикционные диски и, далее, к пробуксовке.
6. Неправильная установка промежутки при предыдущем ремонте. Важно следить, чтобы нижние валы ВОМа и КПП не упирались шлиц в шлиц. Иначе на валу будет избыточное продольное усилие, которое приведет к смещению сальника, крышки опоры, и, в конечном счете, к подтеканию масла.

Ремонт промежутки на МТЗ

Одной из самый стойких традиций советского автопрома было упрощение конструкций с целью сделать ремонт доступным даже в полевых условиях. Однако это относилось не ко всем узлам и механизмам. В том, как разобрать промежутку МТЗ 82, есть свои тонкости.

Перед началом любых работ, связанных со снятием сцепления, следует нанести метки на корпус и нажимные диски, чтобы зафиксировать взаимное расположение деталей и, следовательно, сохранить первоначальную балансировку механизма. Метки можно нанести маркером или краской.

Непосредственно перед снятием сцепления нужно закрутить технологические болты в маховик. Это обеспечит начальное сжатие нажимных пружин. После этого можно выкрутить болты крепления опорного диска, а затем и технологические. Для разборки сцепления применяют специальный инструмент – двухлапчатый съемник.

Рассмотрим основные неисправности и способы их устранения.

Проблема № 1: Гул и биение КПП. Связано с износом подшипников, который, в свою очередь, появляется при увеличению люфтов в опорах и зазоров в зацеплении зубчатых блоков редуктора и шлицевых соединений.

Решение: Снять весь корпус сцепления, разобрать и заменить изношенные детали (подшипники, шестеренки и валы).

Проблема № 2: Подтекание масла.

Решение: Сменить сальников на опорах валов, расположенных в передней перегородке корпуса промежутки на обоих валах ВОМ и приводе насоса гидросистемы. Выполняется в следующем порядке:

1. Снять капот и отсоединить карданный вал раздаточной коробки.
2. Открутить гайки, которыми агрегат крепится к двигателю.
3. Откатить двигатель от промежутки с помощью передних колес и снять механизм отводки вместе с кронштейном.
4. Теперь заменить сальники будет легко. Для замены кольца в верхней передней опоре нужно выкрутить фиксирующий болт и удалить втулку. При необходимости можно выточить новую втулку (они быстро изнашиваются). Сальник в средней передней опоре расположен между ведущим и ведомым валами ВОМа, зажимается стаканом и втулкой. Также имеется сальник в нижней опоре.
5. После замены установить обратно кронштейн и собрать отводку.
6. Установить промежутку и капот.

Проблема № 3: Выбивание включенного положения скорости вращения ВОМ.

Решение: Вал на промежуток МТЗ может выбивать из-за неисправности пружинно-шарикового фиксатора вилки, расположенного на оси переключения, которая установлена в нижней крышке корпуса механизма. Ремонт привода и редуктора переключения скорости ВОМа проводится в такой последовательности:

1. Снять крышку и приводом переключения.
2. Для получения доступа к фиксатору отсоединить вилку переключения и ось.
3. Заменить неисправные детали.
4. Собираются ось с вилкой в обратном порядке.

Проблема № 4: Выход из строя тормозка сцепления.

Решение: Как правило, неисправности этого устройства связаны с ошибками в регулировке рычагов или износом кольцевых накладок (более 3 мм). Чтобы получить доступ к механизму, нужно снять кронштейн отводки, а также убрать среднюю верхнюю крышку на корпусе. После этого диски заменяются на новые. Одновременно с ними заменяют и сальник.

Если ключевые детали механизма сильно изношены или есть проблемы с инструментами и прочими принадлежностями для качественного ремонта, стоит рассмотреть вариант купить бу промежутка МТЗ 82.

Разумеется, в этом случае важно тщательно проверить исправность механизма, однако в большинстве случаев подержанные узлы работают надежно и безотказно. Если же трактор не снят с производства, можно приобрести новую промежутку в сборе и забыть о ремонте на долгое время – достаточно лишь изучить каталог запчастей производителя и выбрать нужную.

Заключение

От правильной работы промежутка зависит точность и удобство управления трактором, функционирование дополнительного оборудования и распределение нагрузки в трансмиссии. Обслуживание и ремонт могут быть выполнены своими силами и, как правило, не отвлекают ресурсы предприятия.

Ремонт редуктора мотоблока

ММЗ Д-245: устройство и ремонт дизельного двигателя

Источник

Сборка Промежутки Мтз 80

Трансмиссия трактора МТЗ 82(80) обеспечивает распределение крутящего момента от двигателя машины к ведущим мостам и дополнительному оборудованию машины, а также на места отбора мощности. В состав системы узлов МТЗ 82 входят: механизм сцепления двигателя, КПП трактора, задний и передний ведущие мосты, и интегрированный систему механизм отбора мощности. Неотъемлемой частью трансмиссии МТЗ 82(80) является её промежуточная часть, размещенная между двигателем и коробкой скоростей.

«Промежутка» или «промежуток» в трансмиссии МТЗ 82(80)

Промежутка — часть трансмиссии, выполняющая функцию передачи вращения от двигателя через сцепление к КПП и разделение крутящего момента на поток для ходовой части, и вала отбора мощности трактора. Корпус узла состоит из одного сухого и трёх смазываемых отсеков разделенных перегородками. Сухой отсек муфты сцепления изолирован маслостойкими сальниками.

В состав сухого отсека входит:

• механизм муфты сцепления
• привод выключения муфты с выжимным подшипником соединённый с педалью управления

Механизм сцепления предназначен для непродолжительного разъединения дизеля и трансмиссии в случае переключения или выключения передач при смене режима работы.

В три отсека смазываемых маслом входят:

• Силовой ведущий вал и ведомый валы независимого ВОМ с двухскоростным редуктором и приводом переключения
• Промежуточная шестерня привода насоса гидросистемы
• Механизм тормозока соединённого через систему рычагов с педалью управления муфтой, который обеспечивает остановку первичного вала при выключении сцепления.
• Понижающий редуктор с приводом переключения

Передача крутящего момента на КПП трактора осуществляется от силового ведущего вала через понижающий редуктор на первичный вал коробки. Ведомый вал ВОМ получает вращение от ведущего силового вала через блок шестерён и передаёт вращение через трубчатый промежуточный вал коробки и далее до кулачковой муфты переключения работы режимов ВОМ.

Неисправности и ремонт промежутки

Основной перечень неисправностей, приводящий к остановке работы трактора и последующей разборке и ремонту механизмов промежутки:

1. Иногда пробуксовка накладок сцепления происходит при износе коренного сальника на первичном вале промежутки. Масло затекает между маховиком и ведомым подвижным диском.
2. Отсутствует торможение первичного вала коробки передач. Переключение скоростей затруднено или выполняется со скрежетом. Отрегулировать или заменить тормозок сцепления.
3. Самопроизвольное выключение скорости вращения независимого ВОМ
4. Течь трансмиссионного масла из корпуса промежутки.

Общая работа узла зависит от состояния опорных подшипников ведущего силового и ведомого вала ВОМ. Вследствие увеличения люфта в опорах увеличиваются зазоры в зацеплении зубчатых блоков редуктора и шлицевых соединений, что приводит к повышенному износу деталей, появлению гула, биения при работе, и самопроизвольному выбиванию положения скорости ВОМ.

Для замены опорных подшипников, валов и шестерёнок промежутки необходим полный демонтаж узла с последующей разборкой и заменой изношенных деталей.

Замена сальников в промежутке

Для замены сальников на опорах валов в передней перегородке корпуса промежутки на силовом, ведомом вале ВОМ и оси привода насоса гидросистемы необходимо выполнить следующие действия:

1. Снимаем капот.
2. Отсоединяем кардан раздаточной коробки.
3. Откручиваем гайки крепления агрегата с мотором.
4. За передние колеса откатываем двигатель от промежутки.
5. Снимаем механизм отводки с кронштейном.
6. Меняем сальники.
7. Собираем отводку.
8. Скатываем трактор.
9. Крепим промежутку.
10. Устанавливаем капот.

В верхней передней опоре оси привода насоса меняется резиновое уплотнительное кольцо. Выкручивается фиксирующий болт из оси. Затем демонтируют втулку и меняют уплотнительное кольцо. В случае, если втулка и посадочное место разбито — вытачивают новую большего размера.

В средней передней опоре между силовым и приводным валом ВОМ меняется сальник, зажимаемый стаканом и втулкой.

Нижняя опора уплотняется сальником и закрывается чашевидной крышкой на четырёх болтах.

Практики — ремонтники обращают внимание! При монтаже промежутки с коробкой, перед затяжкой крепёжных болтов нужно убедится, что шлицевые соединения нижних валов ВОМ промежутки и КПП не упираются шлиц в шлиц. Что не создаст продольное усилие на валу, которое при стяжке узлов выдавит сальник и крышку опоры вала, и не приведет к течи масла.

Герметичность сальников между сухим отсеком сцепления и смазываемой частью промежутки обеспечивает герметичность общей системы смазки трансмиссии трактора и изоляцию фрикционных дисков муфты от попадания масла, провоцирующего пробуксовку.

Ремонт привода и редуктора переключения скорости независимого ВОМ

К неполадкам работы узла относят выбивание включенного положения скорости вращения ВОМ. Одной из причин является неисправность пружинно-шарикового фиксатора вилки на оси переключения установленной в нижней крышке корпуса промежутки.

• Демонтируют крышку с приводом переключения
• Производят отсоединение вилки переключения и оси, получая доступ к пружинно-шариковому фиксатору
• Производят ревизию или замену частей фиксатора
• Собирают ось с вилкой в обратном порядке

Ремонт тормозка сцепления

Рабочий механизм тормозка состоит из подвижного и неподвижного дисков и системы тяг, соединенных с педалью. Поверхность дисков защищают фрикционные накладки, при сжатии которых останавливаются муфта и первичный вал агрегата.

Основные неисправности устройства возникают в случае неправильной регулировки рычагов или при преждевременном истирании кольцевых накладок. Рекомендуемая толщина фрикционных пластин — 5 мм, величина износа — не более 3 мм. Работу по восстановлению тормозка проводят одновременно со сменой сальника.

Чтобы добраться до дисков механизма, в дополнение к перечисленным работам нужно снять кронштейн отводки и среднюю верхнюю крышку на корпусе промежутки. Накладки в заводском исполнении соединены с поверхностью диска при помощи специального клея. Процедура ремонта в этом случае заключается в замене неподвижного и мобильного дисков на новые изделия в сборе.

Коррекцию длины штока проводят с помощью резьбовой муфты, расположенной на тяге устройства. Чуть ниже находится рабочая пружина, размер которой необходимо тоже регулировать (≤ 35 мм).

Техническое состояние механизмов промежутки влияет на работу всей трансмиссии трактора. В случае неполадок при эксплуатации КПП трактора и затруднительном включении передач в первую очередь причины нужно искать в механизмах описываемого узла.

Ремонт сцепления трактора МТЗ-80, МТЗ-82

Пробуксовка оцепления или неполное выключение передач ведут к усиленному износу и поломкам деталей сцепления, деталей коробки передач, заднего моста и переднего ведущею моста трактора МТЗ-80, МТЗ-82. Техническое состояние сцепления можно определить по ряду признаков,
характеризующих ту или иную неисправность.

Появление ненормального шума и стука, затрудненное включение передач, пробуксовка сцепления, особенно при увеличении тягового усилия, не устраняемые регулировкой привода сцепления, указывают на износ или разрушение деталей сцепления.

Повышенный шум или свист при нажатии на педаль сцепления указывают на разрушение упорного подшипника выключения. При неправильной регулировке привода сцепления тракторов МТЗ-80, МТЗ-82, что характеризуется отсутствием зазора между упорным подшипником и нажимными
рычагами, подшипник постоянно вращается.

Это приводит к перегреву подшипника, вытеканию смазки и, в конечном счете, к разрушению подшипника. В большинстве случаев заклинивание неисправного подшипника сопровождается обгоранием концов нажимных рычагов.

Неправильная регулировка привода, ослабление усилия пружин нажимного диска могут привести к пробуксовке сцепления, снижению тягового усилия трактора, уменьшению частоты вращения вала отбора мощности.

В процессе эксплуатации трактора МТЗ-80, МТЗ-82 ведомые диски сцепления коробятся, накладки изнашиваются, головки заклепок наносят значительные кольцевые риски на поверхности нажимного диска. Вследствие повышенного местного нагрева на рабочей поверхности нажимного диска
могут появиться цвета побежалости и трещины.

Пробуксовка сцепления может быть следствием попадания масла на поверхности дисков из-за утечек через уплотнения коленчатого вала дизеля или валов коробки передач.

При короблении ведомых дисков или неправильной регулировке отжимных рычагов сцепления трактора МТЗ-80, МТЗ-82 (когда концы рычагов располагаются на разной высоте) трудно включаются передачи. В этом случае происходит перекос нажимного диска при выключении сцепления: края
ведомого диска защемляются между нажимным диском и маховиком. В результате сцепление «ведет».

При толщине ведомого диска менее допустимого размера заменяют либо фрикционные накладки новыми, либо диск в сборе. Затрудненное включение передач может вызываться заеданием шлицев ступицы на шлицах вала сцепления вследствие их ступенчатого износа.

При разборке сцепления одновременно с устранением выявленной неисправности проводят техническую экспертизу деталей с целью замены их новыми или отремонтированными.

Перед снятием сцепления МТЗ-80, МТЗ-82 для ремонта в маховик заворачивают специальные технологические болты, обеспечивая предварительное сжатие нажимных пружин (рис.1), и отворачивают болты крепления опорного диска, а затем технологические болты.

Перед разборкой сцепления на кожух и нажимные диски наносят мешки, стремясь обеспечить при сборке правильное взаимное расположение деталей и сохранить первоначальную балансировку сцепления. Сцепление разбирают, используя специальное приспособление.

Рис. 1. Снятие муфты сцепления МТЗ-80, МТЗ-82 для ремонта

1 — муфта сцепления; 2 — технологический болт; 3 — болт крепления опорного диска

Допустимые значения контролируемых параметров сцепления МТЗ-80, МТЗ-82, мм

• Толщина ведомого диска — 8,0
• Коробление ведомого диска — 0,6
• Толщина нажимного диска — 21,0
• Толщина шлицев вала — 3,5
• Высота кулачка отжимного рычага — 10,9

После замены фрикционных накладок утопание головок заклепок должно быть не менее 2,0 мм. Накладки должны плотно прилегать к диску; допускаются неплотности до 0,1 мм, а также радиальные трещины накладок около заклепок без выхода их на край или в другое отверстие под заклепку.

Если толщина ведомого диска сцепления трактора МТЗ-80, МТЗ-82 не меньше допустимого значения, но головки заклепок утопают ниже плоскости накладки на 0,1 мм и менее, то обе фрикционные накладки заменяют.

Осматривают состояние нажимного диска. На его опорной плоскости не допускаются кольцевые риски глубиной более 0,2 мм, следы прожогов и сетки растрескивания более 40% всей поверхности. Рабочую поверхность нажимного диска исправляют шлифованием или протачиванием до выведения
следов износа и тщательно зачищают мелкой наждачной бумагой.

После ремонта сцепление МТЗ-80, МТЗ-82 собирают с помощью приспособления. Сжимают пружины нажимного диска и вворачивают технологические болты для фиксации этого положения.

Во внутреннюю обойму подшипника маховика устанавливают технологический вал, необходимый для правильной взаимной установки шлицевых ступиц ведомых дисков и обеспечения их соосности с маховиком. Выворачивают технологические болты из кожуха и вынимают технологический шлицевый вал.

Рис. 2. Регулировка сцепления и тормозка МТЗ-80, МТЗ-82

1 — упорный подшипник; 2 — отжимной рычаг; 3 — рычаг педали; 4, 8 — кронштейны; 5 — тяга тормозка; 6 — вилка; 7 — упорный болт; 9 — тяга; 10 — болт крепления кронштейна

Свободный ход педали (положение отводки) сцепления МТЗ-80, МТЗ-82 (рис. 2) регулируют вращением тяги 9. В отпущенном состоянии рычаг 3 педали должен упираться в пол кабины. Если он не упирается, постепенно выворачивают из кронштейна 8 упорный болт 7. Когда такой регулировки
недостаточно, ослабляют болт 10 крепления кронштейна и поворачивают кронштейн в сторону пружины (по часовой стрелке).

При правильной регулировке механизма выключения сцепления и соблюдении размера 12± 0,5 мм зазор между выступами рычагов 2 и упорным подшипником 1 должен быть 3±0,5 мм.

Регулировку отводки тормозка сцепления трактора МТЗ-80, МТЗ-82 проводят в два этапа (см. рис. 2). Первый этап: отсоединяют тягу 5 от кронштейна 4, поворачивают кронштейн 4 вправо (против часовой стрелки) до упора; вращая вилку 6, увеличивают длину тяги 5 до свободного
соединения вилки 6 и кронштейна 4.

Второй этап: вращают вилку 6 до тех пор, пока суммарная длина тяги 5 не уменьшится на 7 мм; в таком положении соединяют вилку с кронштейном. После регулировки вилку закрепляют контргайкой.

Большинство неисправностей механизмов переключения понижающего редуктора трактора МТЗ-80, МТЗ-82 связано с возникновением следующих основных дефектов: самопроизвольным выключением и тугим переключением передач, появлением шумов и стуков.

Самопроизвольно передачи выключаются при износе и сколе зубьев шестерен и зубчатых муфт, износе фиксаторов и углублений под них на валиках механизма переключения передач, потере упругости пружин фиксаторов, износе поверхностей трения вилок переключения, кулисы, кольцевых пазов скользящих шестерен и зубчатых муфт.

Тугое переключение передач и их включение со скрежетом происходят (наряду с неполным выключением сцепления) при нарушении регулировки тормозка, неправильной работе механизма блокировки.

Повышенные шумы и стуки в коробке передач появляются из-за износа подшипников валов, посадочных мест подшипников в корпусе, нарушения соосности валов, недостаточного количества масла в картере коробки, трещин и изломов деталей.

Отмеченные неисправности возникают не только из-за усталостного износа механизмов, но и неправильной эксплуатации, несоблюдения технических условий при ремонте сцепления МТЗ-80, МТЗ-82.

Так, повышенный износ подшипников и зубьев шестерен по толщине может вызываться наличием абразивных частиц в масле, заливаемом в картер коробки передач, или попаданием таких частиц в смазку через неплотности. Сколы и разрушения зубьев шестерен со стороны включения появляются
из-за неточной регулировки сцепления, неправильного переключения передач, нарушения регулировки тормозка вала сцепления.

Усталостное выкрашивание зубьев шестерен значительно убыстряется при неправильном зацеплении пар шестерен, неполном их включении, неточной регулировке зацепления конических пар. В процессе эксплуатации ряд неисправностей можно устранить непосредственно на тракторе.

Если при работе трактора МТЗ-80, МТЗ-82 слышен скрежет шестерен, возникающий при переключении передач, то это свидетельствует о неправильной регулировке механизма управления сцеплением и износе его дисков, об износе фрикционных дисков и тормозка, об износе поверхностей
в месте сопряжения вилки и цапфы отводки тормозка (рис. 3).

Рис.3. Сцепление и понижающий редуктор трактора МТЗ-80, МТЗ-82

а — общий вид; б — взаимное расположение деталей; 1 — демпфер; 2 — ведомый диск; 3 — нажимной диск; 4 — опорный диск; 5 — отжимной рычаг; 6 — упорный подшипник; 7 — отводка; 8 — кронштейн отводки; 9, 15, 16, 26, 39, 40, 54, 58, 62 — кольца; 10 — манжета; 11 — маслоотражательная шайба; 12, 14, 18, 27, 29, 38, 56, 61 — подшипники; 13 — упорная втулка; 17 — промежуточная шестерня; 19 — ось шестерни; 20 — фиксирующий винт; 21 — корпус сцепления; 22, 50, 63 — прокладки; 23, 24 — крышки; 25 — вал привода ВОМ; 28 — упорная шайба; 30 — кронштейн отводки тормозка; 31 — вилка включения; 32 — отводка тормозка; 33 — диск тормозка с накладкой; 34 — муфта зубчатая; 35 — вал сцепления; 36 — шестерня; 37 — опорная крышка; 41, 44 — рычаги; 42 — вал вилок сцепления; 43 — тяга тормозка; 45 — вал вилок включения; 46 — крышка сцепления; 47 — вилка переключения ступеней ВОМ; 48 — вал переключения ступеней ВОМ; 49 — нижняя крышка; 51 — игольчатый подшипник; 52 — вал привода ВОМ; 53 — муфта; 55 — шестерня привода ВОМ (II ступень); 57, 60 — распорные шайбы; 59 — шестерня привода ВОМ (I ступень); 64 — крышка подшипника

В ходе эксплуатации трактора МТЗ-80, МТЗ-82 могут возникнуть другие отказы и неисправности механизмов переключения передач. Для их устранения снимают корпус сцепления и разбирают в последовательности, показанной на рис. 4-8.

Большой свободный ход рычага переключения ступеней понижающего редуктора указывает на износ вилки переключения и паза зубчатой муфты.

Для проверки износа отсоединяют вилку, вставляют в паз зубчатой муфты и измеряют зазор. Если зазор превышает 3 мм, то муфту и вилку заменяют. Чтобы заменить зубчатую муфту, раскатывают остов и отсоединяют корпус сцепления от коробки передач.

Рис. 4. Выпрессовка вала сцепления и снятие ведущего диска тормозка МТЗ-80, МТЗ-82

1 — технологический болт; 2 — вал сцепления

Рис. 5. Снятие упорного подшипника, отводки, вилок включения и вала вилок сцепления МТЗ-80, МТЗ-82

1 — отводка;2 — вилка; 3 — вал вилок сцепления

Рис.6. Снятие нижней крышки в сборе с вилкой переключения ступеней привода ВОМ МТЗ-80, МТЗ-82

Рис. 7. Снятие крышки ведомого вала привода ВОМ МТЗ-80, МТЗ-82

Рис. 8. Снятие стопорного кольца шестерен I и II ступеней привода BOM МТЗ-80, МТЗ-82

1 — шестерня II ступени; 2 — шестерия I ступени; 3 — стопорное кольцо

Еще о промежутке МТЗ-82

Рассматривая рабочие узлы трактора МТЗ-80, особое внимание следует уделить коробке передач. Ее работа направлена на активацию заднего хода, изменение скорости движения агрегата, а также активации навесного оборудования за счет бокового вала отбора мощности. Стандартный вариант для коробки передач – это 2 ступени для заднего хода и 9 ступеней для переднего. Благодаря понижающему редуктору число передач для заднего и переднего хода можно удвоить, в результате чего будет 4 ступени заднего хода и 18 ступеней переднего. Также доступно оснащение уменьшителем хода – специальным приспособлением для работы на малых скоростях. Его актуальность наблюдается при использовании трактора для работы на скорости, ниже обычной.

Особенности устройства

Посмотрев на КПП рассматриваемой модели трактора в разрезе согласно продольной оси, можно будет заметить одноосное размещение вторичного и первичного вала. Вал заднего хода с валом первой передачи и промежуточным валом имеют параллельное расположение относительно первичного. в подшипнике стакана корпуса КПП зафиксирован передний конец первичного вала, тогда как задний конец крепится к переднему концу вторичного вала в торце подшипника.

На шлицах первичного вала зафиксированы ведущие шестерни 3- 5 передач. Там же закреплен понижающий редуктор за счет ведомой шестерни. Ведомые шестерни 3- 5 переключателя передач зафиксированы на шлицах пустотелого промежуточного вала. Ведомая шестерня третьей передачи зацеплена с промежуточной шестерней.

Устройство промежуточного вала

Вал вращается на шарикоподшипниках и втулке, соединенной с основной шестерней второй ступени редуктора. Вторая редукторная ступень, в свою очередь, имеет внутренний вал и поддерживающую втулку. Сзади этой шестерни есть промежутки заднего синхронного вала, которые отбирают мощность. С помощью крыльчатки для распределения масла, расположенной сверху основной шестерни, можно смазывать активные детали КПП МТЗ-80.

Устройство редуктора КПП

Стандартное оснащение коробки передач модели МТЗ-80 предполагает наличие двухступенчатого редуктора со следующей схемой работы.

1. В состав первой ступени входит 1 передача заднего хода и 1, 2, 3, 4 и 5 передачи переднего хода.
2. Оставшиеся передачи входят в состав второй редукторной ступни.

Сцепление ведущей шестерни первой ступени с наружным венцом вторичного вала позволяет включить первую ступень редуктора. Зацепляя основную шестерню первой ступени с зубчатым венцом шестерни второй ступени, можно активизировать работу редуктора на второй ступени. Схему переключения передач МТ-80 смотрим по ссылке.

Ремонт КПП МТЗ-80

Коробка передач трактора МТЗ-80 отличается высоким уровнем надежности, но со временем происходит износ трущихся деталей и могут иметь место определенные отклонения в работе.

• Слишком тугое переключение передач.
• Самопроизвольное переключение передач.
• Стук во время движения.
• Слышимые шумы.

Чаще всего износу подвергаются подшипники или сборки переключения, в фиксаторах могут возникать дефекты, намного реже можно встретить износ зубцов шестерен, поскольку для их изготовления используется износостойкий сплав.

Источник

Промежутка на МТЗ: ремонт и устройство

Промежутка или корпус сцепления — часть трансмиссии, отвечающая за передачу крутящего от двигателя к коробке переключения передач и его разделение на два потока. Один поток направлен к ходовой части, второй — к ВОМ (валу отбора мощности), который, в свою очередь, передает вращение на навесное оборудование. Устанавливается на тракторах, мотоблоках тяжелого класса и некоторых грузовиках. На ряде старых тракторных моделей отсутствует. Также может отсутствовать на некоторых мини-тракторах, однако для таких мощных тракторов, как МТЗ 82, промежутка необходима. Именно этот узел делает трактор многофункциональной машиной, способной работать с дополнительным оборудованием.

Ремонт МТЗ-80(82) своими руками. Часть 2

Подскажите как регулировать зацепление вертикального вала с горизонтальным,бортовые редукторы в ПВМ МТЗ-82. И взаимозаменяма-ли труба шкворня старого и нового образца?Продолжение темы Ремонт МТЗ-80(82) своими руками https://fermer.ru/node/51831. Пожалуйста, продолжайте общение тут. Старая тема будет архивирована

Мужики подскажите что сделать чтоб не смогли завести трактор.дело в том как ухожу на отгул так берут мой трактор, так как, свои уе. ли, надоело ругатся и инжинер говорит не жалей, бля а мне жалко то одно то второе отломят, дошло один раз и до драки.драки.стоит пускачь,, насчёт пускача не предлогать, делал и магнито блокировал и воздух перекрывал , что можно сделать такого что бы дизель не завели.но ничего не разбирать чтоб пришёл убрал и завёл,

клапан на тнвд стоит-слив обратки с тнвд.на старых тракторах трубка шла на помпу к двойному штуцеру,на новом с этого клапана обратка идёт сразу в бак.штуцер под ключ 19 и в нем пробка кл14.под ней пружинка и шарик.небудет давления в фильтрах-трактор незаведётся,сколько не прокачивай не прокачаеш.но со временем раскусят и с другого трактора или с камаза прикрутят-там такой же.

на подкачивающей помпе открути большую пробку(ключ наверно на 32) вынь пружину и закрути назад, это будет быстрей всего. с клапаном я пробовал, но трактор всё равно завёлся, может быть под нагрузкой и не повёз бы, но я не пробовал

Трансмиссия трактора МТЗ: конструкция узлов и способы ремонта

Трансмиссия – это обязательная часть колёсной техники, которая работает от двигателя внутреннего сгорания. Тракторы МТЗ не исключение.

Трансмиссия представляет собой многочисленные узлы и механизмы, которые соединяются в один комплект, состоящий из двигателя машины с колёсной базой.

Сюда же входит ряд дополнительных узлов, обеспечивающих стабильную работу всей системы.

В конструкцию трансмиссии входят:

• КПП;
• тормозок для КПП;
• раздаточная коробка;
• муфта сцепления;
• система сцепления;
• тормозная система;
• приводной шкив;
• дифференциал;
• ведущий передний мост;
• карданный привод;
• ходоуменьшитель;
• задний и боковой ВОМы.

Есть ещё подшипники и шестерни, другие разновидности валов, валики, шаровые опоры, втулки и так далее. В трансмиссию входит огромное количество узлов, собранных в одну систему, отвечающую за управление. При этом сами узлы регулируются по отдельности.

Кпп на колёсных и гусеничных тракторах мтз: принцип работы и элементы конструкции

Коробка переключения передач — это один из важнейших узлов. Предназначена она для того, чтобы менять скорость трактора.

Способна переключать машину на движение задом, включать в работу навесное оборудование через боковой вал отбора мощности.

У стандартной коробки передач следующая комплектация: девять ступеней для движения вперёд, и ещё две для передвижения задним ходом.

Количество передач для переднего и заднего хода увеличивается за счёт понижающего редуктора. Например, для хода вперёд 18 ступеней, для реверса оно равно четырём. Ходоуменьшитель – дополнительное оборудование для перемещения на малых скоростях, им можно оснастить любую стандартную коробку.

Ходоуменьшитель на тракторах МТЗ-80/82

Это актуально для тех, кто часто выполняет задачи на скоростях меньше стандартных.

Об устройстве КПП

У первичного и вторичного вала будет одноосное размещение, если смотреть на КПП в разрезе, по прямой оси. Вал промежуточного типа располагается параллельно по отношению к первичному.

К этой же части относятся валы у первой передачи, заднего хода. В подшипнике, в стакане корпуса КПП закрепляется передний конец у первичного вала.

В торец в подшипнике соединяются друг с другом задний и передний конец у первичного вала.

Коробка переключения передач МТЗ-50

На шлицы первичного вала насаживаются ведущие шестерни 3, 4 и 5 передач. Понижающий редуктор закрепляется на первичном валу, через ведомую шестерню.

Промежуточный пустотелый вал снабжается шлицами, на которых расположились ведомые шестерни у переключателя, ответственного за 3, 4 и 5 передачу.

Имеется промежуточное зацепление между ведомой шестернёй у третьей передачи и промежуточной шестернёй.

О промежуточном вале

На шарикоподшипниках на втулке вращается вал. Имеется прочное соединение между главной шестернёй второй редукторной ступени и втулкой. Плюс к конструкции – вал внутри, у которого есть поддерживающая втулка. Кулачки заднего синхронного вала, отвечающего за отбор мощности, размещаются сзади у шестерни.

Над главной шестернёй располагается крыльчатка, которая разбрызгивает масло на активные детали коробки передач.

О редукторе КПП

Двухступенчатый редуктор идёт в комплекте со всеми стандартными коробками передач. Он имеет свою схему работы с определёнными особенностями.

Первая ступень отвечает за включение 1, 2, 3, 4 и 5 передач. Это для движения передом, а для движения задом передача включается всего одна. За включение остальных передач отвечает вторая редукторная ступень.

Чтобы включить первую ступень редуктора, надо сцеплять ведущую шестерню первой ступени и наружный венец, который располагается у вторичного вала. Редуктор второй ступени работает несколько иначе: он задействует главную шестерню первой ступени, которая зацепляется с зубчатым венцом шестерни от второй ступени.

О системе сцепления на тракторе

Располагается эта система на специальном маховике, между коробкой передач и двигателем. Сцепление на тракторе выполняет следующие задачи:

1. Надёжная передача крутящего момента к двигателю от трансмиссии.
2. Помогает кратковременно отсоединить двигатель от трансмиссии, когда переключаются передачи. Ударные нагрузки обычно отсутствуют.
3. Для плавного соединения неподвижного входного вала у трансмиссии с коленчатым валом двигателя, который постоянно вращается. Эти узлы плавно нагружаются, благодаря сцеплению – без необходимости останавливать работу двигателя.
4. Защита от резких нагрузок для трансмиссии и двигателя.
5. Чтобы можно было легко останавливать трактор на небольшие промежутки времени во время работы.

Устройство узла

Схема промежутки проста и надежна, как и большинство тракторных узлов. Корпус узла состоит из четырех отсеков. Три из них смазываются, четвертый — сухой, изолированный от попадания смазки сальниками.

В сухом отсеке располагаются:

• механизм сцепления (отсоединяет двигатель при переключении передач);
• привод выключения, соединённый с педалью управления, выведенной в кабину.

В смазываемых отсеках находятся:

• ведущий и ведомый валы независимого ВОМа, оснащенные редуктором и приводом переключения;
• промежуточная шестерня насоса гидравлической системы;
• тормозок,обеспечивающий остановку первичного вала при выжатом сцепления, соединён с педалью управления;
• понижающий редуктор.

Принцип работы состоит в следующем. Ведущий силовой вал передает крутящий момент на понижающий редуктор и далее на первичный вал коробки. Затем вращение получает ведомый вал ВОМа — за это отвечает специальный блок шестерён — и передаёт на промежуточный вал коробки. Далее вращение получает кулачковая муфта, которая обеспечивает переключение режимов ВОМ. Таким образом, вращения получают и колеса, и дополнительное оборудование.

Фото отвала на мтз своими руками

• Дробилка для зерна своими руками: виды, принцип работы и советы как и из чего сделать эффективную дробилку (85 фото)
• Крепление на лыжи своими руками: монтаж и советы как установить правильно различные виды креплений (115 фото и видео)
• Как сделать замок своими руками: постройка декоративных средневековых замков и крепостей (110 фото)

• Как сделать лыжи своими руками: выбор материалов и технология изготовления лыж в домашних условиях (105 фото и видео)
• Ловушка для тараканов своими руками: варианты, эффективные идеи! Принцип работы ловушек для тараканов, типы — клеевая, ультразвуковые, электрические, электростатическая, ядовитые
• Как сделать печь на отработке: чертежи, принцип работы и постройка простых и эффективных печей (видео + фото)

Наиболее частые неисправности

От исправности механизмов промежутки зависит правильная работа всех узлов трансмиссии. При появлении любых неполадок работе КПП или ВОМа опытные трактористы смотрят этот узел в первую очередь.

Чаще всего разборка промежутка МТЗ 82 выявляет следующие неисправности:

1. Износ коренного сальника на первичном валу. Смазка попадает между маховиком и ведомым подвижным диском, и накладки сцепления пробуксовывают.
2. Выход из строя или сбой в регулировке тормозка сцепления. Приводит к отказу торможения первичного вала КПП и к затрудненному переключению скоростей, часто сопровождающемуся скрежетом.
3. Износ опорных подшипников ведущих валов ВОМа. Приводит к ускоренному износу деталей, появлению гула и биения, а также отключению ВОМа.
4. Износ уплотнителей и сальников. Приводит к подтеканию трансмиссионного масла из корпуса промежутки.
5. Нарушение герметичности соединения между сухим и смазываемым отсеками. Приводит к попаданию масла на фрикционные диски и, далее, к пробуксовке.
6. Неправильная установка промежутки при предыдущем ремонте. Важно следить, чтобы нижние валы ВОМа и КПП не упирались шлиц в шлиц. Иначе на валу будет избыточное продольное усилие, которое приведет к смещению сальника, крышки опоры, и, в конечном счете, к подтеканию масла.

Ремонт промежутки на МТЗ

Одной из самый стойких традиций советского автопрома было упрощение конструкций с целью сделать ремонт доступным даже в полевых условиях. Однако это относилось не ко всем узлам и механизмам. В том, как разобрать промежутку МТЗ 82, есть свои тонкости.

Перед началом любых работ, связанных со снятием сцепления, следует нанести метки на корпус и нажимные диски, чтобы зафиксировать взаимное расположение деталей и, следовательно, сохранить первоначальную балансировку механизма. Метки можно нанести маркером или краской.

Непосредственно перед снятием сцепления нужно закрутить технологические болты в маховик. Это обеспечит начальное сжатие нажимных пружин. После этого можно выкрутить болты крепления опорного диска, а затем и технологические. Для разборки сцепления применяют специальный инструмент – двухлапчатый съемник.

Рассмотрим основные неисправности и способы их устранения.

Проблема № 1: Гул и биение КПП. Связано с износом подшипников, который, в свою очередь, появляется при увеличению люфтов в опорах и зазоров в зацеплении зубчатых блоков редуктора и шлицевых соединений.

Решение: Снять весь корпус сцепления, разобрать и заменить изношенные детали (подшипники, шестеренки и валы).

Проблема № 2: Подтекание масла.

Решение: Сменить сальников на опорах валов, расположенных в передней перегородке корпуса промежутки на обоих валах ВОМ и приводе насоса гидросистемы. Выполняется в следующем порядке:

1. Снять капот и отсоединить карданный вал раздаточной коробки.
2. Открутить гайки, которыми агрегат крепится к двигателю.
3. Откатить двигатель от промежутки с помощью передних колес и снять механизм отводки вместе с кронштейном.
4. Теперь заменить сальники будет легко. Для замены кольца в верхней передней опоре нужно выкрутить фиксирующий болт и удалить втулку. При необходимости можно выточить новую втулку (они быстро изнашиваются). Сальник в средней передней опоре расположен между ведущим и ведомым валами ВОМа, зажимается стаканом и втулкой. Также имеется сальник в нижней опоре.
5. После замены установить обратно кронштейн и собрать отводку.
6. Установить промежутку и капот.

Проблема № 3: Выбивание включенного положения скорости вращения ВОМ.

Решение: Вал на промежуток МТЗ может выбивать из-за неисправности пружинно-шарикового фиксатора вилки, расположенного на оси переключения, которая установлена в нижней крышке корпуса механизма. Ремонт привода и редуктора переключения скорости ВОМа проводится в такой последовательности:

1. Снять крышку и приводом переключения.
2. Для получения доступа к фиксатору отсоединить вилку переключения и ось.
3. Заменить неисправные детали.
4. Собираются ось с вилкой в обратном порядке.

Проблема № 4: Выход из строя тормозка сцепления.

Решение: Как правило, неисправности этого устройства связаны с ошибками в регулировке рычагов или износом кольцевых накладок (более 3 мм). Чтобы получить доступ к механизму, нужно снять кронштейн отводки, а также убрать среднюю верхнюю крышку на корпусе. После этого диски заменяются на новые. Одновременно с ними заменяют и сальник.

Если ключевые детали механизма сильно изношены или есть проблемы с инструментами и прочими принадлежностями для качественного ремонта, стоит рассмотреть вариант купить бу промежутка МТЗ 82.

Разумеется, в этом случае важно тщательно проверить исправность механизма, однако в большинстве случаев подержанные узлы работают надежно и безотказно. Если же трактор не снят с производства, можно приобрести новую промежутку в сборе и забыть о ремонте на долгое время – достаточно лишь изучить каталог запчастей производителя и выбрать нужную.

Разборка и ремонт сцепления и понижающего редуктора трактора МТЗ-80, МТЗ-82

Как правильно ставить сцепление и корзину на мтз Разные направления 11 месяцев назад.

В таких случаях ремонт осуществляется механизатором своими руками за счет его замены. В устройстве ТНВД основными являются следующие элементы:.

Вом мтз нового образца. На все запасные части представлены чертежные номера деталей и узлов.

Содержание1 Зернодробилка из стиральной машинки1. До снятия сцепления необходимо в маховик закрутить технологические болты, тем самым гарантируя начальное сжатие нажимных пружин см. Принцип работы состоит в том, что при нажатии на педаль включается блокировка дифференциала и задние колеса начинают работать с одинаковой скоростью вращения, что позволяет преодолеть труднопроходимый участок. Располагается эта система на специальном маховике, между коробкой передач и двигателем.

Популярные видео. Первый этап: отсоединяют тягу 5 от кронштейна 4, поворачивают кронштейн 4 вправо против часовой стрелки до упора; вращая вилку 6, увеличивают длину тяги 5 до свободного соединения вилки 6 и кронштейна 4. По результатам настройки вилку фиксируют контргайкой.

Ремонт коробки передач трактора МТЗ 80

Применяемый на тракторе МТЗ 80 понижающий редуктор или промежутка используется при работе с оборудованием, требующим пониженных эксплуатационных скоростей. Воскресный вечер с Владимиром Соловьевым от Сохраните сейчас. Накладки должны плотно прилегать к диску; допускаются неплотности до 0,1 мм, а также радиальные трещины накладок около заклепок без выхода их на край или в другое отверстие под заклепку. Выпрессовка вала сцепления и снятие ведущего диска тормозка трактора МТЗ: 1 — технологический болт; 2 — вал сцепления.
Неисправности, регулировки. Совет постановил в пользу создания нового трактора 1,4 тягового класса с мощностью л.

Сборка Промежутки Мтз 80

Трансмиссия трактора МТЗ 82(80) обеспечивает распределение крутящего момента от двигателя машины к ведущим мостам и дополнительному оборудованию машины, а также на места отбора мощности. В состав системы узлов МТЗ 82 входят: механизм сцепления двигателя, КПП трактора, задний и передний ведущие мосты, и интегрированный систему механизм отбора мощности. Неотъемлемой частью трансмиссии МТЗ 82(80) является её промежуточная часть, размещенная между двигателем и коробкой скоростей.

«Промежутка» или «промежуток» в трансмиссии МТЗ 82(80)

Промежутка — часть трансмиссии, выполняющая функцию передачи вращения от двигателя через сцепление к КПП и разделение крутящего момента на поток для ходовой части, и вала отбора мощности трактора. Корпус узла состоит из одного сухого и трёх смазываемых отсеков разделенных перегородками. Сухой отсек муфты сцепления изолирован маслостойкими сальниками.

В состав сухого отсека входит:

• механизм муфты сцепления
• привод выключения муфты с выжимным подшипником соединённый с педалью управления

Механизм сцепления предназначен для непродолжительного разъединения дизеля и трансмиссии в случае переключения или выключения передач при смене режима работы.

В три отсека смазываемых маслом входят:

• Силовой ведущий вал и ведомый валы независимого ВОМ с двухскоростным редуктором и приводом переключения
• Промежуточная шестерня привода насоса гидросистемы
• Механизм тормозока соединённого через систему рычагов с педалью управления муфтой, который обеспечивает остановку первичного вала при выключении сцепления.
• Понижающий редуктор с приводом переключения

Передача крутящего момента на КПП трактора осуществляется от силового ведущего вала через понижающий редуктор на первичный вал коробки. Ведомый вал ВОМ получает вращение от ведущего силового вала через блок шестерён и передаёт вращение через трубчатый промежуточный вал коробки и далее до кулачковой муфты переключения работы режимов ВОМ.

Раскатка с использованием подручных средств

Для понимания действий при раскатке немного о механике процесса. При отъединении болтового крепежа корпуса сцепления от плиты дизеля трактор делится на две части. Передняя отъединённая часть — представляет собой двигатель на полураме с опорой на два передних колёса переднего моста. Задняя часть — корпус заднего моста с присоединёнными к нему коробкой передач и промежуточной частью трансмиссии с опорой на задние колёса и установленной кабиной трактора. При этом корзина сцепления остаётся на маховике дизеля, валы силовой передачи и привода независимого ВОМ отходят с корпусом промежутки.

Таким образом, обе разъединённые половины ввиду того, что внутренние их части не будут иметь опоры — могут упасть. Для сохранения горизонтального положения обеих половин под внутренние края предварительно подставляют подставки — в моторной части под внутренний край дизеля или брусья рамы, в части трансмиссии с кабиной под корпус промежутки.

Как говорится — «С нашей смекалкой — Нас не победить»

В примитивном варианте можно использовать домкрат, обычные сварные, из профильного металла, подставки с деревянными подкладками для регулировки высоты и предотвращения скольжения метала о метал. Саму раскатку осуществляют вручную, поступательно проворачивая передние или задние колёса трактора. При этом для выхода промежуточной части из сочленения с плитой дизеля практики используют подручный рычаг из трубы или бревна длиною 4,5 — 5 метров, вставленный под корпус заднего моста и упёртый в поперечный тяговый брус задней навески. Прилагая усилие, с помощью двух человек, к свободному краю рычага выравнивают центр тяжести корпуса трансмиссии с кабиной трактора. Таким образом, ослабляется стык разъединения трактора. Одновременно, перекатывая задние колёса с помощью ещё двух человек, производится раскатка. Преимуществом такого способа является относительная безопасность без использования домкрата и привлечения человека в зоне разъединения.

Для замены механизма сцепления достаточно раскатить трактор на 30-50 см. При этом, естественно, нужно соблюсти все меры безопасности, используя страховочные подставки под разъединяемые части и противооткатные башмаки-подпорки под колёса трактора.

Также, в другом варианте, для раскатки можно использовать роклу для погрузки европоддонов. Учитывая, что устройство совмещает в своём составе тележку на колёсном ходу и подъёмную платформу со встроенным домкратом, для откатки остаётся только подобрать надёжную подставку под платформу для выжима моторной части.

Неисправности и ремонт промежутки

Основной перечень неисправностей, приводящий к остановке работы трактора и последующей разборке и ремонту механизмов промежутки:

1. Иногда пробуксовка накладок сцепления происходит при износе коренного сальника на первичном вале промежутки. Масло затекает между маховиком и ведомым подвижным диском.
2. Отсутствует торможение первичного вала коробки передач. Переключение скоростей затруднено или выполняется со скрежетом. Отрегулировать или заменить тормозок сцепления.
3. Самопроизвольное выключение скорости вращения независимого ВОМ
4. Течь трансмиссионного масла из корпуса промежутки.

Общая работа узла зависит от состояния опорных подшипников ведущего силового и ведомого вала ВОМ. Вследствие увеличения люфта в опорах увеличиваются зазоры в зацеплении зубчатых блоков редуктора и шлицевых соединений, что приводит к повышенному износу деталей, появлению гула, биения при работе, и самопроизвольному выбиванию положения скорости ВОМ.

Для замены опорных подшипников, валов и шестерёнок промежутки необходим полный демонтаж узла с последующей разборкой и заменой изношенных деталей.

Замена сальников в промежутке

Для замены сальников на опорах валов в передней перегородке корпуса промежутки на силовом, ведомом вале ВОМ и оси привода насоса гидросистемы необходимо выполнить следующие действия:

1. Снимаем капот.
2. Отсоединяем кардан раздаточной коробки.
3. Откручиваем гайки крепления агрегата с мотором.
4. За передние колеса откатываем двигатель от промежутки.
5. Снимаем механизм отводки с кронштейном.
6. Меняем сальники.
7. Собираем отводку.
8. Скатываем трактор.
9. Крепим промежутку.
10. Устанавливаем капот.

В верхней передней опоре оси привода насоса меняется резиновое уплотнительное кольцо. Выкручивается фиксирующий болт из оси. Затем демонтируют втулку и меняют уплотнительное кольцо. В случае, если втулка и посадочное место разбито — вытачивают новую большего размера.

В средней передней опоре между силовым и приводным валом ВОМ меняется сальник, зажимаемый стаканом и втулкой.

Нижняя опора уплотняется сальником и закрывается чашевидной крышкой на четырёх болтах.

Практики — ремонтники обращают внимание! При монтаже промежутки с коробкой, перед затяжкой крепёжных болтов нужно убедится, что шлицевые соединения нижних валов ВОМ промежутки и КПП не упираются шлиц в шлиц. Что не создаст продольное усилие на валу, которое при стяжке узлов выдавит сальник и крышку опоры вала, и не приведет к течи масла.

Герметичность сальников между сухим отсеком сцепления и смазываемой частью промежутки обеспечивает герметичность общей системы смазки трансмиссии трактора и изоляцию фрикционных дисков муфты от попадания масла, провоцирующего пробуксовку.

Ремонт привода и редуктора переключения скорости независимого ВОМ

К неполадкам работы узла относят выбивание включенного положения скорости вращения ВОМ. Одной из причин является неисправность пружинно-шарикового фиксатора вилки на оси переключения установленной в нижней крышке корпуса промежутки.

• Демонтируют крышку с приводом переключения
• Производят отсоединение вилки переключения и оси, получая доступ к пружинно-шариковому фиксатору
• Производят ревизию или замену частей фиксатора
• Собирают ось с вилкой в обратном порядке

Ремонт тормозка сцепления

Рабочий механизм тормозка состоит из подвижного и неподвижного дисков и системы тяг, соединенных с педалью. Поверхность дисков защищают фрикционные накладки, при сжатии которых останавливаются муфта и первичный вал агрегата.

Основные неисправности устройства возникают в случае неправильной регулировки рычагов или при преждевременном истирании кольцевых накладок. Рекомендуемая толщина фрикционных пластин — 5 мм, величина износа — не более 3 мм. Работу по восстановлению тормозка проводят одновременно со сменой сальника.

Чтобы добраться до дисков механизма, в дополнение к перечисленным работам нужно снять кронштейн отводки и среднюю верхнюю крышку на корпусе промежутки. Накладки в заводском исполнении соединены с поверхностью диска при помощи специального клея. Процедура ремонта в этом случае заключается в замене неподвижного и мобильного дисков на новые изделия в сборе.

Коррекцию длины штока проводят с помощью резьбовой муфты, расположенной на тяге устройства. Чуть ниже находится рабочая пружина, размер которой необходимо тоже регулировать (≤ 35 мм).

Техническое состояние механизмов промежутки влияет на работу всей трансмиссии трактора. В случае неполадок при эксплуатации КПП трактора и затруднительном включении передач в первую очередь причины нужно искать в механизмах описываемого узла.

Ремонт сцепления трактора МТЗ-80, МТЗ-82

Пробуксовка оцепления или неполное выключение передач ведут к усиленному износу и поломкам деталей сцепления, деталей коробки передач, заднего моста и переднего ведущею моста трактора МТЗ-80, МТЗ-82. Техническое состояние сцепления можно определить по ряду признаков, характеризующих ту или иную неисправность.

Схема ВОМ МТЗ 80 и 82

Ниже приведем схему привода заднего вала отбора мощности для тракторов моделей МТЗ 80 и 82, и дадим её пояснение.

К главным механизмам заднего ВОМ относится: 2-х ступенчатый редуктор, переключатель типа привода, механический редуктор, переключатель зависимого или независимого типа.

Частота вращения независимого вала отбора мощности переключается с помощью муфты (5), которая установлена на шлице вала (6). И механизм который за это отвечает – шестигранник, он расположен в нижней крышке цельного корпуса сцепления.

Привод задается путем переключения кулачковой муфты вала (11) с помощью рычага (18), он расположен на полу кабины.

Рычаг (18) имеет 3-ри положения: поворот по часовой – зависимый тип, против – независимый, среднее положение – нейтрально. Помните не синхронный тип нужно включать только при неработающем двигателе или самой минимально частоте вращения коленвала, а синхронный только при остановленном тракторе.

Планетарный редуктор ВОМа МТЗ 82 и 80

Данный механизм является одной из важных составляющей, поэтому на его конструкции остановимся подробнее.

данный механизм предназначен для управления валом отбора мощности и имеет передаточное число 1,47. Его составляющие: ведущая коронка (17), сателлиты (18), солнечное зубчатое колесо (19). Сателлиты устанавливают на оси (16), которые запрессованы в расточку водилы.

По особому заказу, завод может изготовить вал (15) составным, т.е. в его задний конец можно вставить специальные хвостовики (25) с 8-ю (для 540 об/мин) или 21-о (для 1000 об/ми) шлицами, для различных орудий.

Сам же планетарный редуктор управляет двумя тормозами ленточного типа.

Как видите схема довольно проста к восприятию.

Боковой вал отбора модности моделей 80 и 82

Ниже приведем схему бокового вала отбора мощности для данных моделей тракторов.

В данной случае все еще проще, через подвижное зубчатое колесо (2), осуществляется привод, сама же шестерня перемещается по шлицам с помощью поводка (6). Включение бокового вала осуществляться только пи выключенном сцеплении при помощи тяги 3.

Рассматривая рабочие узлы трактора МТЗ-80, особое внимание следует уделить коробке передач. Ее работа направлена на активацию заднего хода, изменение скорости движения агрегата, а также активации навесного оборудования за счет бокового вала отбора мощности. Стандартный вариант для коробки передач – это 2 ступени для заднего хода и 9 ступеней для переднего. Благодаря понижающему редуктору число передач для заднего и переднего хода можно удвоить, в результате чего будет 4 ступени заднего хода и 18 ступеней переднего. Также доступно оснащение уменьшителем хода – специальным приспособлением для работы на малых скоростях. Его актуальность наблюдается при использовании трактора для работы на скорости, ниже обычной.

Выгода от разборки тракторов

Разборка переднего моста, как и прочих элементов конструкции тракторов данного производителя, является выгодным и перспективным занятием. С его помощью можно неплохо заработать, если ответственно подойти к организации работы. Среди ключевых преимуществ этого вида бизнеса целесообразно отметить:

• отличное соотношение вложений/прибыли;
• высокая востребованность запчастей для тракторной техники МТЗ;
• простота организации.

После приобретения всего необходимого оборудования, инструментов, а также обустройства подходящего помещения можно сразу же приступать к работе.

Как заработать на разборке

Разборка промежутки МТЗ 80 и других узлов предусматривает, что мастера приобретают трактор в нерабочем состоянии по низкой цене, после чего демонтируют все исправные комплектующие для последующей продажи. Крайне важно, чтобы потенциальный доход от полученных в результате разборки запчастей покрывал затраты на приобретение трактора, а также трудозатраты. Большое значение имеет оценка состояния приобретаемой техники, исправности ключевых, наиболее дорогостоящих узлов. После осмотра и составления перечня рабочих элементов потребуется выполнить предварительный расчет, чтобы убедиться в экономической целесообразности приобретения техники.

Также значение имеет правильное оснащение помещения, которое будет использоваться для разборки тракторов и хранения запчастей. Оно должно быть надежно защищено от осадков, что позволит избежать коррозии деталей и их поломки. Для удобного размещения демонтированных элементов необходимо разместить полки и стеллажи.

Хранение деталей должно быть систематизированным, что позволит быстро найти нужную деталь при необходимости. Основной аудиторией, заинтересованной в приобретении б/у запчастей, являются владельцы тракторной техники от МТЗ. Объявления о продаже элементов можно размещать на различных площадках, например, Авито и аналогичных, что позволит быстро найти клиентов. Подобные сервисы также очень удобно использовать для приобретения тракторов в нерабочем состоянии. Для их транспортировки следует использовать различные спецсредства, что потребует определенных затрат, которые следует учесть при планировании бизнеса.

Основные неполадки и варианты исправления ошибок в работе

Единственными неполадками этого узла трактора, естественно, остаются чисто механические, появляющиеся из-за износа тех или иных деталей или вследствие загрязнения и неправильной эксплуатации, когда лепестковое сцепление не имеет возможности бесперебойно работать:

1. Нарушение требуемой стандартной регулировки.
2. Чрезмерное и обильное попадание масла на диски.
3. Ослабление и растяжка нажимных пружин.
4. Износ накладок между дисками.

При явной пробуксовке первым делом нужно обратить внимание на точность его регулировки, но если это не помогло решению проблемы, то трактор надо немного погонять, разогрев диски, затем остановить и заглушить дизель, переключив рычаг коробки передач в нейтральное положение, и залезть в корпус, сняв с кожуха крышку люка.

Особенности устройства

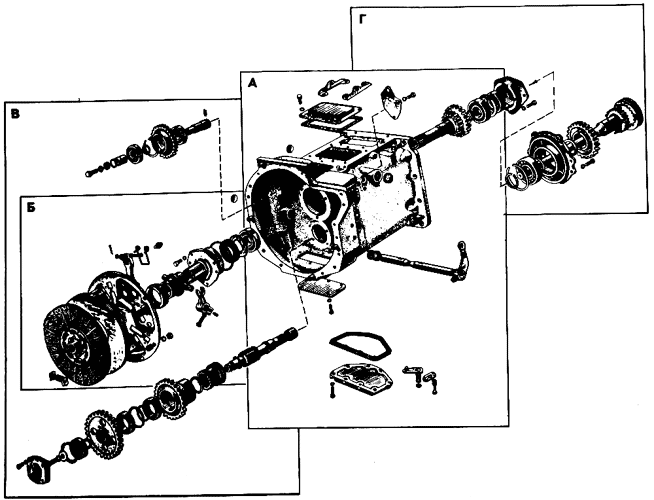

Посмотрев на КПП рассматриваемой модели трактора в разрезе согласно продольной оси, можно будет заметить одноосное размещение вторичного и первичного вала. Вал заднего хода с валом первой передачи и промежуточным валом имеют параллельное расположение относительно первичного. в подшипнике стакана корпуса КПП зафиксирован передний конец первичного вала, тогда как задний конец крепится к переднему концу вторичного вала в торце подшипника.

На шлицах первичного вала зафиксированы ведущие шестерни 3- 5 передач. Там же закреплен понижающий редуктор за счет ведомой шестерни. Ведомые шестерни 3- 5 переключателя передач зафиксированы на шлицах пустотелого промежуточного вала. Ведомая шестерня третьей передачи зацеплена с промежуточной шестерней.

Устройство редуктора КПП

Стандартное оснащение коробки передач модели МТЗ-80 предполагает наличие двухступенчатого редуктора со следующей схемой работы.

1. В состав первой ступени входит 1 передача заднего хода и 1, 2, 3, 4 и 5 передачи переднего хода.
2. Оставшиеся передачи входят в состав второй редукторной ступни.

Сцепление ведущей шестерни первой ступени с наружным венцом вторичного вала позволяет включить первую ступень редуктора. Зацепляя основную шестерню первой ступени с зубчатым венцом шестерни второй ступени, можно активизировать работу редуктора на второй ступени. Схему переключения передач МТ-80 смотрим по ссылке.

Ремонт КПП МТЗ-80

Коробка передач трактора МТЗ-80 отличается высоким уровнем надежности, но со временем происходит износ трущихся деталей и могут иметь место определенные отклонения в работе.

• Слишком тугое переключение передач.
• Самопроизвольное переключение передач.
• Стук во время движения.
• Слышимые шумы.

Чаще всего износу подвергаются подшипники или сборки переключения, в фиксаторах могут возникать дефекты, намного реже можно встретить износ зубцов шестерен, поскольку для их изготовления используется износостойкий сплав.

Немного про трактора МТЗ-80, -82

Универсально — пропашные трактора МТЗ-80 «Беларусь», МТЗ-82 «Беларусь» выпускаются Минским тракторным заводом с 1974 года. Целевой задачей в то время было создание трактора мощностью 75-80 л.с. тягового класса 1,4.

В 2000-х годах вышеуказанные модели были значительно модернизированы. Конструкция трактора получила множество изменений. В частности, была установлена новая кабина с глубокомодернизированным двигателем. Сотрудникам производства удалось достичь семидесятипроцентной унификации деталей и сборочных единиц, что немаловажно и для ремонта тракторов МТЗ 80, 82.

Получив небольшой ребрендинг, трактора поступили на рынок под марками «Беларусь-80» и «Беларусь-82», соответственно.

Традиционная компоновка трактора МТЗ-80 основана на полурамной конструкции с несущими картерами узлов трансмиссии. Двигатель получил переднее расположение. Ведущие колеса заднего привода имеют значительно больший диаметр относительно передних направляющих колес.

Полный привод — это преимущество трактора МТЗ-82.

На заводе разработано несколько модификаций вышеуказанных моделей, которые отличаются друг от друга типом, передаточными числами трансмиссии, способом пуска двигателя, привязочными местами для навесного оборудования , внешним оформлением, типом используемой резины, величиной агротехнического просвета, установкой систем обеспечивающую работу на крутых склонах. Однако, ремонт тракторов МТЗ 80 , 82 отличается незначительно.

Возможные неисправности КПП МТЗ

Проблемы при трогании с места и с рулевым управлением в движении, связанные с поломкой коробки передач, можно разделить на две группы:

1. Сложности с фиксацией выбранной скорости (плохое удерживание, «выбивание» передачи и т.п.).
2. Посторонние звуки, издаваемые КПП при включении передач или во время движения трактора.

Первая ступень редуктора, обеспечивающая удвоение доступных скоростей, усложняет конструкцию коробки. Внешне сходные симптомы могут быть вызваны поломкой различных деталей внутри агрегата, поставить точный диагноз можно после частичного или полного демонтажа КПП. Проблемы с КПП одинаковы для МТЗ-80 с одной ведущей осью и МТЗ-82 с двумя осями.

Выбивание скорости

Подшипники.

Отключение передачи во время движения может быть вызвано проблемами с вилками переключения, пружинами-фиксаторами, валами или подшипниками. При некорректном сцеплении шестерен возможно возвращение рычага в нейтральное положение.

Невозможность или плохое включение передачи

Проблема с включением скоростей может быть вызвана теми же причинами, что и их самопроизвольное выключение или переключение, т.е. c дефектами вилок или фиксирующих пружин. Расстояние между планками переключения передач не должно быть более 1,6 мм. Второй источник проблем с включением скоростей — неисправность механизма сцепления. Трактор может глохнуть при трогании из-за дефектов в системе управления подачей топлива.

Гул и скрежет при работе коробки передач

Посторонние звуки при работающей КПП могут быть 2 типов:

• постоянные (гул или шум);
• дискретные (стук).

Наличие постоянных шумов свидетельствует об износе креплений валов. Если проблему не устранить, вал может сорваться с крепления и заклинить трансмиссию. Другим источником постоянного шума может быть износ подшипников. Причиной одновременного возникновения шума и свободного хода рычага управления понижающим редуктором может быть износ вилки. Нехарактерные звуки в редукторе конечной передачи могут свидетельствовать о неисправности переднего моста.
