Контроллер котла KG Elektronik СS-20

Контроллер котла KG Elektronik СS-20 — автоматический регулятор температуры твердотопливного котла, который работает на дровах, угле и другом твердом топливе. Управляет циркуляционным насосом и нагнетательным вентилятором.

Максимальная мощность вентилятора, подключаемого к контроллеру, не должна превышать 450 Вт.

СS-20 подключается к вентилятору, насосу, датчики (температурный и аварийный) крепятся к трубе на выходе из котла, и подключается к сети. Датчики запрещено помещать в любые жидкости. После первого включения необходимо установить температуру, которую необходимо поддерживать в котле (кнопки «плюс» и «минус») и выбрать режим. Регулятор обладает 5-ю режимами работы (4 заводских + 1 пользовательский):

• F1 — дерево и уголь (плавная мощность обдува);
• F2 — дерево (мощность обдува 20% + продувка);
• F3 — уголь (мощность обдува 50% + продувка);
• F4 — опилки (мощность обдува 100% + продувка);
• F5 — настройки пользователя.

В режимах F1-F4 регулятор KG Elektronik CS-20 автоматически управляет температурой включения насоса и мощностью вентилятора благодаря технологии Control Smart.

Режим F5 позволяет настроить контроллер под свои потребности. Чтобы зайти в расширенные настройки, необходимо нажать кнопку «меню», будут доступны такие опции: температура включения циркуляционного насоса (C), мощность турбины (D), продолжительность продувки (1), перерывы (2), температура угасания (3) и разжигания (4) котла.

Дополнительные опции регулятора: имеется звуковой сигнал о превышении температуры 90°C. Функция «анти-стоп» предотвращает насос от заклинивания в неотапливаемый период (каждый 14 день на 15 секунд контроллер включает насос). Функция «анти-фриз» предотвращает систему от замерзания (контроллер включает насос, если температура в системе опустилась ниже 5°C).

Можно принудительно блокировать нагнетание воздуха вентилятором, то есть отключать турбину. Для этого необходимо нажать один раз кнопку «плюс», на дисплее отобразится doF. Чтобы включить работу вентилятора нажмите еще раз кнопку «плюс». Также, можно включить непрерывную работу насоса. Для этого необходимо нажать и удержать 3 секунды кнопку «минус», так же и отключается непрерывная работа насоса.

Технические характеристики CS20

Страна производитель	Польша
Гистерезис, °C	1-5
Максимальная нагрузка (турбина+насос), А	6
Максимальная мощность вентилятора, Вт	450
Диапазон измерения температуры, °C	0-99
Регулируемый диапазон температур, °C	25-80
Диапазон работы датчиков, °C	от -10 до 120
Напряжение	230/50Hz +/- 10%
Потребляемая мощность, Вт	2
Необходимая температура окружающей среды, °C	от -10 до 50
Длина провода циркуляционного насоса, м	1,2
Длина провода вентилятора, м	1,7
Длина сетевого кабеля, м	1,5
Длина датчиков, м	1,2
Размеры (ШхВхГ), мм	146х70х40
Степень защиты	IP-20
Аварийный термостат, °C	90

Отзывы пользователей и покупателей

Введите код, указанный на картинке:
Обновить код

Гистерезис: 1-5°C
Максимальная нагрузка (турбина+насос): 6 А
Максимальная мощность вентилятора: 450 Вт
Диапазон измерения температуры: 0-99°C
Регулируемый диапазон температур: 25-80°C
Диапазон работы датчиков: от -10°C до 120°C
Потребляемая мощность: 2 Вт
Аварийный термостат: 90°C
Функции «анти-стоп», «анти-фриз»
Звуковое оповещение

Источник

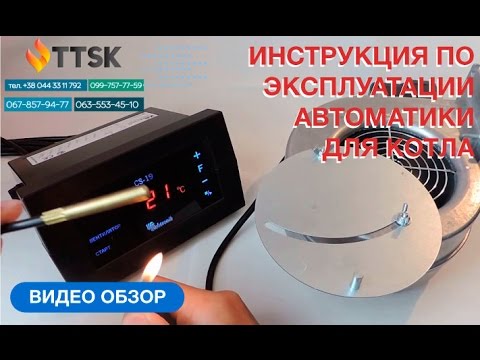

Автоматика KG Elektronik CS-20 инструкция по эксплуатации, Блок управления CS-20 инструкция

+38099757-77-59Vodafone
+38067857-94-77Киевстар
+38063553-45-10life
+38044331-17-92
http://kotly-ttsk.com/
Терморегулятор KG Elektronik CS—20 служит для контроля работы котлов работающих на твердых видах топлива, таких как: дрова, уголь, опилки др. Терморегулятор имеет светодиодный дисплей. Данный блок управления, регулирует работу циркуляционного насоса и вентилятора наддува воздуха в котлах отопления, благодаря чему поддерживается температура котла, установленная на терморегуляторе. KG Electronik CS—20 производит постоянные измерения температуры воды в котле, на основе которых регулирует количество воздуха, подаваемое на горение топлива. Так же данный терморегулятор может управлять циркуляционным насосом,если таковой установлен в системе отопления.

Контроллер запрограммирован на 5 режимов контроля по типу топлива:
F1- Дерево и уголь (переменная мощность поддува);
F3- Дерево (мощность поддува 20+ продувка);
F3- Уголь (мощность поддува 50+ продувка);
F4- Опилки (мощность поддува 100+ продувка);
F5- Собственные.
Так же есть защитные функции:
Защита от закипания- автоматика показывает, что температура теплоносителя превышает 90 °C;
Функция Антистоп- предохраняет насос системы отопления от застоя вне обогревательного сезона , преводя его в движение каждые 14 дней по 15 сек,;
Функция Антизаморозка- включает насос системы отопления в случае, когда температура теплоносителя падает ниже 5 °C.
Характеристики:
Страна производитель: Польша;
Функции: управления вентилятором и насосом;
Диапазон настроек температуры: 20-80 °C;
Диапазон измерения температуры: 0- 99 °C;
Температурная стойкость датчика: 10- 120 °C;
Гистерезис: 1-5 °C регулируемая;
Температура окружающей среды: от -10°C до +50°C;
Длина проводов датчика: 1,2 м;
Напряжение питания: 230В/50Гц +/-10%;
Напряжение питания нагрузки:230В/50Гц;
Потребляемая мощность 2 Вт;
Нагрузка выхода насоса: 6 А;
Нагрузка выхода вентилятора: 5 А;
Гарантия: 1 год.
Подробнее: http://kotly-ttsk.com/p168587825-blok-upravleniya-dlya.html
+38099757-77-59Vodafone
+38067857-94-77Киевстар
+38063553-45-10life
+38044331-17-92
http://kotly-ttsk.com/
автоматика, блок управления, терморегулятор,программатор,
блок управления котлом, блоки управления котлов, блок управления насосом, подключение блока управления, схема подключения блока управления, электрический блок управления, блок управления отоплением, командоконтроллер, программатор, микроконтроллер, универсальный программатор, автоматика для котла, автоматика для котлов, системы автоматики, автоматика сайт, автоматика официальный сайт, блок автоматики, устройства автоматики, автоматика защиты, автоматика для насоса, схемы автоматики, автоматика работа, автоматика твердотопливного, автоматика инструкция, установка автоматики, приборы и автоматика, комплект автоматики ,автоматика для твердотопливного котла, автоматика для твердотопливных котлов, контрольная автоматика, автоматика и управление, купить автоматику для котла, автоматика для котлов купить, измерительные приборы и автоматика, контрольно измерительная автоматика, контрольно измерительные приборы и автоматика, монтаж автоматики, элементы автоматики, принцип автоматики, регулировка автоматики, эксплуатация автоматики, видео автоматика, оборудование автоматики, автоматика котельной, настройка автоматики, подключение автоматики, насосная автоматика, автоматика для отопления, принцип работы автоматики, основы автоматики, автоматика безопасности котлов, автоматики безопасности котла, устройства защиты и автоматики, автоматика регулирования, автоматика для котлов цена, автоматика для котла цена.
+38099757-77-59Vodafone
+38067857-94-77Киевстар
+38063553-45-10life
+38044331-17-92
http://kotly-ttsk.com/

Видео Автоматика KG Elektronik CS-20 инструкция по эксплуатации, Блок управления CS-20 инструкция канала Котлы ТТСК

Источник

Автоматика KG Elektronik CS-20 инструкция по эксплуатации, Блок управления CS-20 инструкция

+38099757-77-59Vodafone
+38067857-94-77Киевстар
+38063553-45-10life
+38044331-17-92
http://kotly-ttsk.com/
Терморегулятор KG Elektronik CS—20 служит для контроля работы котлов работающих на твердых видах топлива, таких как: дрова, уголь, опилки др. Терморегулятор имеет светодиодный дисплей. Данный блок управления, регулирует работу циркуляционного насоса и вентилятора наддува воздуха в котлах отопления, благодаря чему поддерживается температура котла, установленная на терморегуляторе. KG Electronik CS—20 производит постоянные измерения температуры воды в котле, на основе которых регулирует количество воздуха, подаваемое на горение топлива. Так же данный терморегулятор может управлять циркуляционным насосом,если таковой установлен в системе отопления.

Контроллер запрограммирован на 5 режимов контроля по типу топлива:
F1- Дерево и уголь (переменная мощность поддува);
F3- Дерево (мощность поддува 20+ продувка);
F3- Уголь (мощность поддува 50+ продувка);
F4- Опилки (мощность поддува 100+ продувка);
F5- Собственные.
Так же есть защитные функции:
Защита от закипания- автоматика показывает, что температура теплоносителя превышает 90 °C;
Функция Антистоп- предохраняет насос системы отопления от застоя вне обогревательного сезона , преводя его в движение каждые 14 дней по 15 сек,;
Функция Антизаморозка- включает насос системы отопления в случае, когда температура теплоносителя падает ниже 5 °C.
Характеристики:
Страна производитель: Польша;
Функции: управления вентилятором и насосом;
Диапазон настроек температуры: 20-80 °C;
Диапазон измерения температуры: 0- 99 °C;
Температурная стойкость датчика: 10- 120 °C;
Гистерезис: 1-5 °C регулируемая;
Температура окружающей среды: от -10°C до +50°C;
Длина проводов датчика: 1,2 м;
Напряжение питания: 230В/50Гц +/-10%;
Напряжение питания нагрузки:230В/50Гц;
Потребляемая мощность 2 Вт;
Нагрузка выхода насоса: 6 А;
Нагрузка выхода вентилятора: 5 А;
Гарантия: 1 год.
Подробнее: http://kotly-ttsk.com/p168587825-blok-upravleniya-dlya.html
+38099757-77-59Vodafone
+38067857-94-77Киевстар
+38063553-45-10life
+38044331-17-92
http://kotly-ttsk.com/
автоматика, блок управления, терморегулятор,программатор,
блок управления котлом, блоки управления котлов, блок управления насосом, подключение блока управления, схема подключения блока управления, электрический блок управления, блок управления отоплением, командоконтроллер, программатор, микроконтроллер, универсальный программатор, автоматика для котла, автоматика для котлов, системы автоматики, автоматика сайт, автоматика официальный сайт, блок автоматики, устройства автоматики, автоматика защиты, автоматика для насоса, схемы автоматики, автоматика работа, автоматика твердотопливного, автоматика инструкция, установка автоматики, приборы и автоматика, комплект автоматики ,автоматика для твердотопливного котла, автоматика для твердотопливных котлов, контрольная автоматика, автоматика и управление, купить автоматику для котла, автоматика для котлов купить, измерительные приборы и автоматика, контрольно измерительная автоматика, контрольно измерительные приборы и автоматика, монтаж автоматики, элементы автоматики, принцип автоматики, регулировка автоматики, эксплуатация автоматики, видео автоматика, оборудование автоматики, автоматика котельной, настройка автоматики, подключение автоматики, насосная автоматика, автоматика для отопления, принцип работы автоматики, основы автоматики, автоматика безопасности котлов, автоматики безопасности котла, устройства защиты и автоматики, автоматика регулирования, автоматика для котлов цена, автоматика для котла цена.
+38099757-77-59Vodafone
+38067857-94-77Киевстар
+38063553-45-10life
+38044331-17-92
http://kotly-ttsk.com/

Видео Автоматика KG Elektronik CS-20 инструкция по эксплуатации, Блок управления CS-20 инструкция канала Котлы ТТСК

Источник

Блок управления котлом KG Elektronik CS-20

Подскажем, поможем и примем заказ по телефону

Код комплекта: 00012

8 613 рубЭкономия 225 руб

Код комплекта: 00032

7 961 рубЭкономия 191 руб

Описание Блок управления котлом KG Elektronik CS-20

Контроллер котла KG Elektronik СS-20 — автоматический регулятор температуры твердотопливного котла, который работает на дровах, угле и другом твердом топливе. Управляет циркуляционным насосом и нагнетательным вентилятором.

Максимальная мощность вентилятора, подключаемого к контроллеру, не должна превышать 450 Вт.

СS-20 подключается к вентилятору, насосу, датчики (температурный и аварийный) крепятся к трубе на выходе из котла, и подключается к сети. Датчики запрещено помещать в любые жидкости. После первого включения необходимо установить температуру, которую необходимо поддерживать в котле (кнопки «плюс» и «минус») и выбрать режим. Регулятор обладает 5-ю режимами работы (4 заводских + 1 пользовательский):

• F1 — дерево и уголь (плавная мощность обдува);
• F2 — дерево (мощность обдува 20% + продувка);
• F3 — уголь (мощность обдува 50% + продувка);
• F4 — опилки (мощность обдува 100% + продувка);
• F5 — настройки пользователя.

В режимах F1-F4 регулятор KG Elektronik CS-20 автоматически управляет температурой включения насоса и мощностью вентилятора благодаря технологии Control Smart.

Режим F5 позволяет настроить контроллер под свои потребности. Чтобы зайти в расширенные настройки, необходимо нажать кнопку «меню», будут доступны такие опции: температура включения циркуляционного насоса (C), мощность турбины (D), продолжительность продувки (1), перерывы (2), температура угасания (3) и разжигания (4) котла.

Дополнительные опции регулятора: имеется звуковой сигнал о превышении температуры 90°C. Функция «анти-стоп» предотвращает насос от заклинивания в неотапливаемый период (каждый 14 день на 15 секунд контроллер включает насос). Функция «анти-фриз» предотвращает систему от замерзания (контроллер включает насос, если температура в системе опустилась ниже 5°C).

Можно принудительно блокировать нагнетание воздуха вентилятором, то есть отключать турбину. Для этого необходимо нажать один раз кнопку «плюс», на дисплее отобразится doF. Чтобы включить работу вентилятора нажмите еще раз кнопку «плюс». Также, можно включить непрерывную работу насоса. Для этого необходимо нажать и удержать 3 секунды кнопку «минус», так же и отключается непрерывная работа насоса.

Страна производитель — Польша

Свойства Блок управления котлом KG Elektronik CS-20

Питание — 230/50Гц+/-10%

Потребляемая мощность — 2 Вт

Нагрузка на выходе насоса ЦО и вент. — 6 А

Диапазон измерения температуры — 0 до 99 oC

Диапазон заданных температур — 35 до 80oC

Сопротивление температуры датчиков — -10 до 120oC

Длина кабелей питания — насос-1,2 м, вент.-1,7 м, сеть-1,5 м

Длина проводов датчиков — 1,2 м

Продолжительность продувки — от 0 до 90 с

Перерыв в продувке — от 1 до 15 мин.

Температура угасания — от 20 до 75oC

Время разжигания — от 0 до 99 мин.

Габариты (ВхШхГ) — 70ммх 146ммхх40мм

Аварийный термостат — 90oC
