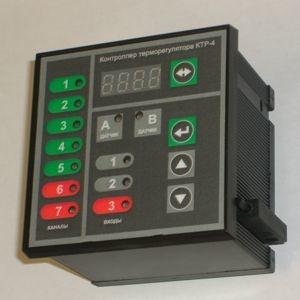

Контроллер терморегулятора ктр 4 инструкция

Новые фирмы    Свай-фундамент, производство винтовых свай — Россия, Алтайский край, Барнаул.    Свай-фундамент — производитель винтовых свай в Барнауле. Мы предлагаем сваи с полимерным покрыти   (30-08-2023)    OLD CITY LOUNGE — Россия, Алтайский край, Барнаул.    Уютная кальянная в центре города   (19-03-2023)    ООО «Производственная компания «Марион» — Россия, Алтайский край, Барнаул.    ПК «Марион» занимается изготовлением и продажей ТЭНов, промышленных нагревателей и термос   (21-03-2022)    САМЫЙ НАДЁЖНЫЙ СЕРВИС — Россия, Алтайский край, Барнаул.    Ремонт бытовой техники, ремонт компьютеров, ноутбуков, ремонт и обслуживание медицинской техники, р   (10-09-2020)    ООО ТЭК «Олимп» — Россия, Алтайский край, Барнаул.    Междугородняя перевозка мебели, вещей, междугодние переезды по России и в СНГ.   (23-06-2020)

Галерея изображений Алтайконтроллер, научно-производственное предприятие изображения Деревообрабатывающее оборудование, Оборудование для автоматизации промышленных предприятий, Оборудование для энергосбережения, Ремонт промышленного об…  44-33-27 +7 905-925-87-33 Малахова, 97 Барнаул Алтайский край 656039 Россия Алтайконтроллер    Разработка и производство промышленных контроллеров Контроллеры для любых задач. Степень защиты до IP54, рабочая температура от -40ºС до +60ºС. Корпус — щитовой либо на DIN-рейку, хотя возможна и поставка готовых плат контроллеров без корпуса. Индикация — единичные светодиоды, сегментные и графические индикаторы. Измерение любых технологических параметров и физических величин. Управление любыми исполнительными устройствами. Связь с другими контроллерами по портам RS-485 и CAN. Удалённая диспетчеризация. Сервисное программное обеспечение для контроллеров. Производство в количестве от 1 экземпляра до серии. Контроллер терморегулятора КТР-4   Контроллер терморегулятора предназначен для автоматической стабилизации температуры в замкнутом пространстве путем управления нагревателями, охладителями, вентиляторами и другими исполнительными устройствами, а также аварийного отключения исполнительных устройств при выходе температуры за заданные пределы либо при неисправности датчика. Контроллер устанавливается на дверцу шкафа управления. Блок установки координаты БУК-1   Блок установки координаты БУК-1 предназначен для установки координаты в заданное значение и используется в составе ЧПУ для станков и устанавливается в шкаф управления станком на DIN-рейку. Блок измеряет координату с помощью инкрементного энкодера (например, OMRON E6B2-CWZ6C) и передаёт ведущему устройству по порту RS-485. От ведущего устройства получает команды на установку координаты и выдаёт команды управления на частотный преобразователь (например, ВЕСПЕР Е3-9100). Частотный преобразователь с электродвигателем обеспечивают перемещение по заданной координате. Электронная линейка Алтай-3   Электронная линейка Алтай-3 предназначена для автоматизации технологического процесса распиловки древесины на угловых дисковых пилорамах «Алтай» и аналогичных. Устанавливается в удобном для использования месте на расстоянии не более 100 метров (по кабелю) от шкафа управления пилорамой. В шкаф управления должны быть установлены два блока установки координаты БУК-1 и частотные преобразователи. Электронная линейка управляет установкой пил в двух координатах для обеспечения точных размеров пиломатериала. Возможно подключение к электронной линейке пульта управления подачей и третьего БУК-1 — для дистанционного управления скоростью и направлением подачи, с целью выноса пульта управления подачей на расстояние до 100 метров.

Особенные компании Алтайконтроллер, научно-производственное предприятие изображения Деревообрабатывающее оборудование, Оборудование для автоматизации промышленных предприятий, Оборудование для энергосбережения, Ремонт промышленного об…  44-33-27 +7 905-925-87-33 Малахова, 97 Барнаул Алтайский край 656039 Россия Алтайконтроллер    Разработка и производство промышленных контроллеров Контроллеры для любых задач. Степень защиты до IP54, рабочая температура от -40ºС до +60ºС. Корпус — щитовой либо на DIN-рейку, хотя возможна и поставка готовых плат контроллеров без корпуса. Индикация — единичные светодиоды, сегментные и графические индикаторы. Измерение любых технологических параметров и физических величин. Управление любыми исполнительными устройствами. Связь с другими контроллерами по портам RS-485 и CAN. Удалённая диспетчеризация. Сервисное программное обеспечение для контроллеров. Производство в количестве от 1 экземпляра до серии. Контроллер терморегулятора КТР-4   Контроллер терморегулятора предназначен для автоматической стабилизации температуры в замкнутом пространстве путем управления нагревателями, охладителями, вентиляторами и другими исполнительными устройствами, а также аварийного отключения исполнительных устройств при выходе температуры за заданные пределы либо при неисправности датчика. Контроллер устанавливается на дверцу шкафа управления. Блок установки координаты БУК-1   Блок установки координаты БУК-1 предназначен для установки координаты в заданное значение и используется в составе ЧПУ для станков и устанавливается в шкаф управления станком на DIN-рейку. Блок измеряет координату с помощью инкрементного энкодера (например, OMRON E6B2-CWZ6C) и передаёт ведущему устройству по порту RS-485. От ведущего устройства получает команды на установку координаты и выдаёт команды управления на частотный преобразователь (например, ВЕСПЕР Е3-9100). Частотный преобразователь с электродвигателем обеспечивают перемещение по заданной координате. Электронная линейка Алтай-3   Электронная линейка Алтай-3 предназначена для автоматизации технологического процесса распиловки древесины на угловых дисковых пилорамах «Алтай» и аналогичных. Устанавливается в удобном для использования месте на расстоянии не более 100 метров (по кабелю) от шкафа управления пилорамой. В шкаф управления должны быть установлены два блока установки координаты БУК-1 и частотные преобразователи. Электронная линейка управляет установкой пил в двух координатах для обеспечения точных размеров пиломатериала. Возможно подключение к электронной линейке пульта управления подачей и третьего БУК-1 — для дистанционного управления скоростью и направлением подачи, с целью выноса пульта управления подачей на расстояние до 100 метров.

Особенные компании Компаний в списке нет Популярные фирмы    Фабрика Обуви Пешеход, обувной магазин — Россия, Алтайский край, Барнаул.   Магазины обувные, Детская обувь   (25863 Просмотров с 01-03-2010)    Три слона, ООО, мебельная компания — Россия, Алтайский край, Барнаул.   Мебель корпусная, Мебель мягкая, Мебель для кухни, Детская мебель,Мебель офисная   (18524 Просмотров с 20-02-2010)    Прораб, магазин — Россия, Алтайский край, Барнаул.   Напольные покрытия / Комплектующие, Керамическая плитка / Кафель, Обои, Лакокрасочные материалы, Сух   (13961 Просмотров с 29-04-2010)    МОНРО, обувной салон — Россия, Алтайский край, Барнаул.   Магазины обувные, Чулочно-носочные изделия, Обувная косметика / Аксессуары, Детская обувь   (13711 Просмотров с 01-03-2010)    РОСКРОВЛЯ, ЗАО СК — Россия, Алтайский край, Барнаул.   Кровельные материалы, Фасадные материалы / конструкции, Стеновые / пластиковые панели, Гипсокартон /   (13237 Просмотров с 01-04-2010) Опрос пользователей

Инструкция по эксплуатации

Применение

Цифровой терморегулятор ТК-4 – электронный, одноканальный, предназначен для поддержания заданного пользователем температурного уровня объекта. Оснащен встроенным цифровым светодиодным индикатором, отображающим значения.

Технические характеристики

Измеряемые температуры (диапазон), °С	от -55 до +125
Регулируемые температуры (диапазон), °С	от -55 до +125
Дискретность индикации, °С	0,1 – от -9,9 до +99 1,0 – в остальном диапазоне
Погрешность при измерениях, °С	не более 0,5
Температурный гистерезис, °С	0,1-39,9
Ток активной нагрузки (max.), А	16
Питание, В	220 ±10%, 50 Гц
Потребляемая мощность, Вт	не более 5
Защита	IP20

Комплектация

• цифровой терморегулятор;
• температурный датчик;
• инструкция по установке и эксплуатации;
• упаковка.

Устройство

Управление терморегулятором осуществляет микроконтроллер. В качестве измерительного элемента используется цифровой датчик температуры DS18В20. Электромагнитное реле управляет нагрузкой. На передней панели находятся кнопки, с помощью которых пользователь может задать необходимые настройки. Контроллер имеет энергонезависимую память

Терморегулятор не нуждается в калибровке при замене температурного датчика.

Безопасность

Терморегулятор имеет 2 класс по ГОСТ 12.2.007-75 по способу защиты от поражения электрическим током.

Внимание!

В работе терморегулятор использует опасное для жизни напряжение. Терморегулятор и подключенные к нему устройства должны быть отключены от сети при проведении работ по их установке, ремонту и техобслуживанию.

Терморегулятор не предназначен для работы во взрывоопасных помещениях, в условиях ударов и тряски, должен быть защищен от попадания влаги на входные контакты его клеммных блоков, внутренние элементы.

Обратите внимание: погружение температурного датчика в жидкость допускается только при обеспечении ему надежной гидроизоляции.

Использование терморегулятора в агрессивной среде, содержащей в атмосфере кислоты, щелочи, масла и т.п., запрещено. Условия, при которых гарантируется нормальная работа прибора:

• температура окружающего воздуха: от +5°С до +50°С;
• относительная влажность воздуха: от 30 до 80%.

Установка терморегулятора должна производиться квалифицированными специалистами при соблюдении требований, изложенных в инструкции по эксплуатации. Эксплуатация, техобслуживание должны производиться с соблюдением требований ГОСТ 12.3.019-80, «Правил технической эксплуатации электроустановок потребителей», а также «Правил техники безопасности при эксплуатации электроустановок потребителей».

Установка, подготовка к работе

Терморегулятор крепится на DIN-рейку (занимает три модуля размером 17,5 мм). При установке в помещениях с повышенным уровнем влажности (бассейны, бани, сауны и т.п.), терморегулятор необходимо поместить в монтажный бокс с защитой IP55 и выше (защита от брызг в любом направлении, частичная защита от пыли).

Подключение

Датчик температуры, который входит в комплектацию при поставке, подключается через контакты 4 и 5 (см. рисунок). Подключение управляющих контактов реле 1 и 2 осуществляется в разрыв цепи питания охлаждающего/нагревательного элемента. Подача питания осуществляется на контакты 8 и 9.

Обратите внимание!

Терморегулятор контролирует подключение температурного датчика и сигнализирует о его состоянии при помощи символов:

• «обр» – произошел обрыв/температурный датчик отсутствует;
• «З.С.» – нарушена полярность подключения/в цепи датчика произошло короткое замыкание;
• «crc» – неверное чтение информации с температурного датчика (возможная причина: помехи от силового кабеля на провод датчика. Прокладывать провод температурного датчика вместе с силовыми кабелями не рекомендуется. При необходимости увеличения длины провода датчика можно использовать провода типа «витая пара» (при необходимости увеличения длины до 200 м)).

На лицевой панели терморегулятора находится светодиодный индикатор «РЕЛЕ», сигнализирующий при срабатывании исполнительного реле.

Реле на выходе рассчитано на коммутируемый ток 16А (3500 Вт) активной нагрузки. Если необходимо коммутировать большую мощность или реактивную нагрузку у насоса, необходимо использовать промежуточное реле (контактор).

Эксплуатация

Терморегулятор эксплуатируется как в режиме НАГРЕВ, так и в режиме ОХЛАЖДЕНИЕ.

ЭКСПЛУАТАЦИЯ НА НАГРЕВ

Температурный уровень объекта поддерживается за счет его нагрева. Как только температура (t) достигает необходимого (заданного) уровня, терморегулятор отключает нагревательный элемент, после чего объект начинает медленно остывать на установленное значение гистерезиса (Δt). Затем обогрев опять включается и цикл повторяется.

ЭКСПЛУАТАЦИЯ НА ОХЛАЖДЕНИЕ

В режиме ОХЛАЖДЕНИЕ поддерживается заданная температура объекта (t) посредством его охлаждения – не выше заданной температуры t. При первом включении охлаждение осуществляется до значения t-Δt: ниже заданной температуры (t) на значение гистерезиса (Δt), после этого происходит отключение реле. Если объект нагревается до температуры t, терморегулятор осуществляет включение охлаждающего элемента, после чего объект снова охлаждается – на настроенное значение гистерезиса Δt. После этого охлаждение объекта снова прекращается. Затем цикл повторяется.

Настройка прибора

Пользовательские параметры прибора:

• температурный уровень;
• значение гистерезиса;
• режим использования: НАГРЕВ или ОХЛАЖДЕНИЕ.

При осуществлении настройки настраиваемое значение мигает.

Настройка параметров: последовательность

ШАГ 1: Установка температурного уровня

Если кратковременно нажать кнопку:

на дисплее отобразится температура. При удержании кнопки более 5 секунд терморегулятор перейдет в режим установки поддерживаемой температуры (устанавливаемый параметр будет мигать), значение которой можно изменить при помощи кнопок:

Температурный показатель изменяется на 0,1°С при кратковременном нажатии на кнопку. Если кнопку удерживать дольше 5 секунд, терморегулятор изменит значение температуры с шагом в 1°С. Чтобы выставить необходимую температуру с максимальной точностью, необходимо при помощи нажатия и удерживания соответствующей кнопки дольше 5 секунд сначала выставить целую числовую часть, а затем корректировать значения кратковременными нажатиями. Температурные показатели прибора имеют точность одного знака после запятой в допустимом диапазоне –9,9°С…+99,9°С. В остальном диапазоне выставляются целые числа.

Выход из режима выставления температурных параметров происходит автоматически через 10 секунд после последнего нажатия на кнопку.

ШАГ 2: Выставление показателей гистерезиса

Значение гистерезиса отображается при однократном кратковременном нажатии на кнопку:

Если удерживать кнопку более 5 секунд, устройство переходит в режим выставления показателей гистерезиса. Значение на индикаторе при этом начинает мигать. Изменение значения происходит посредством кратковременного нажатия на кнопки:

на 0,1°С. Если нажать и удерживать одну из кнопок больше 5 секунд, данный показатель зафиксируется с шагом в 1°С. Рекомендуется сначала выставить целые значения длительными нажатиями, а затем откорректировать их короткими однократными.

Выход из режима установки значений гистерезиса произойдет автоматически через 10 секунд после последнего нажатия на одну из кнопок.

ШАГ 3: Выбор режима использования: нагрев или охлаждение

Если кратковременно нажать сразу две кнопки:

отобразится режимы работы прибора. Если нажать и удерживать кнопки больше 5 секунд, терморегулятор перейдет в режим выставления параметров. Кратковременным нажатием на верхнюю или нижнюю кнопку можно выбрать режим использования «HOT» (НАГРЕВ) или «COL» (ОХЛАЖДЕНИЕ).

Выход из режима установки произойдет через 10 секунд после последнего нажатия на кнопку.

Установленные значения будут сохранены в энергонезависимой памяти прибора.

Примеры программирования

Пример 1

Если необходимо организовать обогрев комнаты с поддержанием температуры в пределах +22…+24°С, настраиваются следующие параметры:

При данных значениях терморегулятор будет контролировать работу греющего устройства и следить за тем, чтобы оно осуществляло обогрев до +24°С, после чего выключалось. После остывания помещения на 2°С (т.е. до температуры +22°С) терморегулятор вновь подаст сигнал на греющее устройство. Такой цикл будет повторяться.

Пример 2

Если требуется организовать и поддерживать в морозильной камере температуру в диапазоне -9… -5°С, следует выставить следующие значения:

Терморегулятор выключит охладительный элемент при достижении температуры -9°С. После повышения температуры на 4°С (т.е. до -5°С) терморегулятор вновь активизирует работу охладительного элемента. Затем цикл будет повторяться.

Хранение

Терморегулятор в упаковке производителя должен храниться в отапливаемом помещении при температуре воздуха от +5°С до +50°С и при относительной влажности воздуха до 85% (при температуре +25°С). В помещении не должно быть пыли, паров кислот, щелочей, газов, вызывающих коррозийные изменения.

Гарантия

Гарантийный срок эксплуатации – 24 месяца со дня продажи. Осуществление безвозмездного ремонта осуществляется производителем при соблюдении пользователем правил хранения, установки и использования терморегулятора в случае несоответствия его требованиям технических условий.

Терморегулятор не подлежит гарантийному обслуживанию в ряде случаев.

1. В процессе эксплуатации терморегулятора не были соблюдены условия, обозначенные в данной инструкции.
2. На терморегуляторе имеются следы механических повреждений: нарушена пломба, изделие имеет нетоварный вид.
3. Имеются следы воздействия влаги, внутри корпуса имеются грязевые загрязнения, пыль, посторонние предметы (в том числе – насекомые).
4. Терморегулятор вышел из строя из-за причин, находящихся вне контроля производителя: вследствие удара молнии, затопления, пожара, отсутствия вентиляции и т.п.

Гарантийное обслуживание на распространяется на механические повреждения температурного датчика.

Tp09.ru©

Заказать контроллер терморегулятора ктр-4

Предложения похожие на Контроллер терморегулятора КТР-4

0

0

word

R

Битовая маска выходов

**

ob_C1_Pump_1

  0000

  0.0

bool

R

DO1 Циркуляционный насос первого контура

0 – Разомкнут,

1 — Замкнут

ob_C2_Pump_1

  0001

  0.1

bool

R

DO2 Циркуляционный насос второго контура

0 – Разомкнут,

1 — Замкнут

ob_C1_Close

  0002

  0.2

bool

R

DO3 Закрыть КЗР первого контура

0 – Разомкнут,

1 — Замкнут

ob_C1_Open

  0003

  0.3

bool

R

DO4 Открыть КЗР первого контура

0 – Разомкнут,

1 — Замкнут

ob_C2_Close

  0004

  0.4

bool

R

DO5 Закрыть КЗР второго контура

0 – Разомкнут,

1 — Замкнут

ob_C2_Open

  0005

  0.5

bool

R

DO6 Открыть КЗР второго контура

0 – Разомкнут,

1 — Замкнут

ob_C3_Pump_1

  0006

  0.6

bool

R

DO7 Циркуляционный насос контура ГВС

0 – Разомкнут,

1 — Замкнут

ob_AvGen

  0007

  0.7

bool

R

DO8 Лампа «Общая авария»

0 – Разомкнут,

1 — Замкнут

ob_LedWork

  0008

  0.8

bool

R

Светодиод «Работа»

0 – Выключен,

1 — Включен

ob_LedAv

  0009

  0.9

bool

R

Светодиод «Авария»

0 – Выключен,

1 — Включен

100

256

word

R

Битовая маска входов

**

ib_C1_PDS

  1000

  256.0

bool

R

DI1 PDS на НЦ первого контура

0 – Разомкнут,

1 — Замкнут

ib_C2_PDS

  1001

  256.1

bool

R

DI2 PDS на НЦ второго контура

0 – Разомкнут,

1 — Замкнут

ib_C3_PDS

  1002

  256.2

bool

R

DI3 PDS на НЦ контура ГВС

0 – Разомкнут,

1 — Замкнут

ib_C1_Summer

  1004

  256.4

bool

R

DI5 Кнопка смены режима «Зима Лето» первого контура (DI5)

0 – Разомкнут,

1 — Замкнут

ib_C2_Summer

  1005

  256.5

bool

R

DI6 Kнопка смены режима «Зима Лето» второго контура (DI6)

0 – Разомкнут,

1 — Замкнут

ib_Start

  1006

  256.6

bool

R

DI7 Кнопка «Старт Стоп»

0 – Разомкнут,

1 — Замкнут

ib_ResetAv

  1007

  256.7

bool

R

DI8 Кнопка «Сброс Аварий»

0 – Разомкнут,

1 — Замкнут

mode_C1

200

512

word

RW

Тип первого контура

0 — Отключен,

1 — Смесительный,

2 — Прямой

mode_C2

201

513

word

RW

Тип второго контура

0 — Отключен,

1 — Смесительный,

2 — Прямой

mode_C3

202

514

word

RW

Тип третьего контура

0 — Отключен

1 — Включен

ia_C1_Twd

204

516

real

R

Температура первого контура

**

ia_C2_Twd

206

518

real

R

Температура подачи второго контура

**

ia_C3_Twd

208

520

real

R

Температура подачи ГВС

**

ia_Tao

20А

522

real

R

Температура наружного воздуха

**

ia_Main_Twd

210

528

real

R

Температура сети

0….500

oa_C1_Pwr

212

530

word

R

Процент открытия КЗР первого контура

0…100

oa_C2_Pwr

213

531

word

R

Процент открытия КЗР второго контура

0…100

cmd_1

214

532

word

W

Командное слово 1

**

net_ResetAv

  2142

  532.2

bool

W

Сброс аварий

0 – Нет,

1 – Сбросить

net_C1_Start

  2143

  532.3

bool

W

Старт первого контура

0 – Стоп,

1 – Старт

net_C2_Start

  2144

  532.4

bool

W

Старт второго контура

0 – Стоп,

1 – Старт

net_C3_Start

  2145

  532.5

bool

W

Старт контура ГВС

0 – Стоп,

1 – Старт

net_C1_Winter

  214A

  532.10

bool

W

Включить сезон Зима в первом контуре

0 – Нет,

1 – Да

net_C2_Winter

  214B

  532.11

bool

W

Включить сезон Зима во втром контуре

0 – Нет,

1 – Да

cmd_2

215

533

word

W

Командное слово 2

**

net_C1_Stop

  2153

  533.3

bool

Стоп первого конутра

0 – Нет,

1 – Да

net_C2_Stop

  2154

  533.4

bool

W

Стоп второго контура

0 – Нет,

1 – Да

net_C3_Stop

  2155

  533.5

bool

W

Стоп контура ГВС

0 – Нет,

1 – Да

net_C1_Summer

  215A

  533.10

bool

W

Включить сезон Лето в первом контуре

0 – Нет,

1 – Да

net_C2_Summer

  215B

  533.11

bool

W

Включить сезон Лето во втором контуре

0 – Нет,

1 – Да

code_Sys_2

217

535

word

R

Код состояния системы

**

cmd_C1_Start

  2171

  535.1

bool

R

Режим первого контура

0 – Стоп,

1 – Старт

cmd_C2_Start

  2172

  535.2

bool

R

Режим второго контура

0 – Стоп,

1 – Старт

cmd_C3_Start

  2173

  535.3

bool

R

Режим контура ГВС

0 – Стоп,

1 – Старт

lv_C1_IsWinter

  2174

  535.4

bool

R

Режим «Зима» первого контура

0 – Зима,

1 – Лето

lv_C2_IsWinter

  2175

  535.5

bool

R

Режим «Зима» второго контура

0 – Зима,

1 – Лето

lv_is_C1_Otp

  2177

  535.7

bool

R

Тип контура 1

0 – Прямой,

1 – Смесительный

lv_is_C2_Otp

  2178

  535.8

bool

R

Тип контура 2

0 – Прямой,

1 – Смесительный

lv_Prior_Full

  217E

  535.14

bool

R

Увеличенная уставка сети при приоритете ГВС

0 – Повышена,

1 – Не повышена

code_C1_Sys

218

536

word

R

Состояние первого контура

0 – Откл,

1 – Стоп,

2 – Тест,

3 – Лето,

4 – Блок,

5 – Работа,

6 – Эконом,

7 – Приор,

8 – Авария

code_C2_Sys

219

537

word

R

Состояние второго контура

0 – Откл,

1 – Стоп,

2 – Тест,

3 – Лето,

4 – Блок,

5 – Работа,

6 – Эконом,

7 – Приор,

8 – Авария

code_C3_Sys

21A

538

word

R

Состояние контура ГВС

0 – Откл,

1 – Стоп,

2 – Тест,

3 – Лето,

4 – Блок,

5 – Работа,

6 – Эконом,

7 – Приор,

8 – Авария

lv_C1_Twd_SP

21B

539

word

R

Текущая уставка температуры первого контура

5…90

lv_C2_Twd_SP

21C

540

word

R

Текущая уставка температуры второго контура

5…90

lv_C3_Twd_SP

21D

541

word

R

Текущая уставка температуры контура ГВС

5…90

ua_Twd_Shift

21Е

542

word

R

Сдвиг уставки сетевого контура

0…30

code_Error

220

544

word

R

Код состояния аварий 1

**

Av_Tao_Sens

  2200

  544.0

bool

R

Неисправен датчик наружного воздуха

0 – Норма,

1 – Авария

Av_LostConn

  2207

  544.7

bool

R

Нет связи с общекотельным контроллером

0 – Норма,

1 – Авария

Av_C1_Twd_Sens

  2208

  544.8

bool

R

Неисправен датчик температуры первого контура

0 – Норма,

1 – Авария

Av_C1_Twd_HAL

  2209

  544.9

bool

R

Перегрев первого контура

0 – Норма,

1 – Авария

Av_C1_Pump_1

  220A

  544.10

bool

R

Неисправен НЦ первого контура

0 – Норма,

1 – Авария

code_Error

221

545

word

R

Код состояния аварий 2

**

Av_C2_Twd_Sens

  2210

  545.0

word

R

Неисправен датчик температуры второго контура

0 – Норма,

1 – Авария

Av_C2_Twd_HAL

  2211

  545.1

bool

R

Перегрев второго контура

0 – Норма,

1 – Авария

Av_C2_Pump_1

  2212

  545.2

bool

R

Неисправен НЦ второго контура

0 – Норма,

1 – Авария

Av_C3_Twd_Sens

  2218

  545.8

bool

R

Неисправен датчик температуры контура ГВС

0 – Норма,

1 – Авария

Av_C3_Twd_HAL

  2219

  545.9

bool

R

Перегрев контура ГВС

0 – Норма,

1 – Авария

Av_C3_Pump_1

  221A

  545.10

bool

R

Неисправен НЦ контура ГВС

0 – Норма,

1 – Авария

ua_C1_Twd

222

546

real

RW

Уставка температуры (первый контур)

45…90

ua_C1_Twd_HDZ

224

548

real

RW

Гистерезис или зона нечувствительности (первый контур)

0…9

ua_C1_Ec_Night

226

550

word

RW

Коррекция уставки ночью (первый контур)

0 – Нет,

1…40

ua_C1_Ec_Day

227

551

word

RW

Коррекция уставки днем  (первый контур)

0 – Нет,

1…40

ua_C1_Ec_WE

228

552

word

RW

Коррекция уставки в выходные (первый контур)

0 – Нет,

1…40

ua_C2_Twd

229

553

real

RW

Уставка температуры (второй контур)

45…90

ua_C2_Twd_HDZ

22B

555

real

RW

Гистерезис или зона нечувствительности (второй контур)

0…9

ua_C2_Ec_Night

22D

557

word

RW

Коррекция уставки ночью (второй контур)

0 – Нет,

1…40

ua_C2_Ec_Day

22Е

558

word

RW

Коррекция уставки днем  (второй контур)

0 – Нет,

1…40

ua_C2_Ec_WE

22F

559

word

RW

Коррекция уставки в выходные (второй контур)

0 – Нет,

1…40

ua_C1_PID_Kp

230

560

real

RW

ПИД Кп (первый контур)

0…999

ua_C1_PID_Ti

232

562

word

RW

ПИД Ти  (первый контур)

0…999

ua_C1_PID_Td

233

563

word

RW

ПИД Тд (первый контур)

0…999

ua_C2_PID_Kp

234

564

real

RW

ПИД Кп (второй контур)

0…999

ua_C2_PID_Ti

236

566

word

RW

ПИД Ти (второй контур)

0…999

ua_C2_PID_Td

237

567

word

RW

ПИД Тд (второй контур)

0…999

ua_C3_Twd

239

569

real

RW

Уставка температуры (контур ГВС)

45…90

ua_C3_Twd_Hist

23B

571

real

RW

Гистерезис температуры (контур ГВС)

0…20

ua_C3_Ec_Night

23D

573

word

RW

Коррекция уставки ночью (контур ГВС)

0 – Нет,

1…40

ua_C3_Ec_Day

23Е

574

word

RW

Коррекция уставки днем (контур ГВС)

0 – Нет,

1…40

ua_C3_Ec_WE

23F

575

word

RW

Коррекция уставки
в выходные (контур ГВС)

0 – Нет,

1…40
