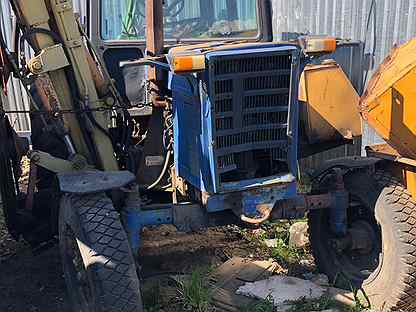

Косилка навесная роторная дорожная для МТЗ-82 – К-78М (косилка манипуляторного типа) : манипулятор с косилкой К-78М поставляется в базовой комплектации и оснащается рабочим органом – косилкой, предназначенной для скашивания трав, декоративной стрижки кустарников.
Косилка-манипулятор навесная роторная К-78М эффективно используется в работе на автодорогах (обочинах, кюветах, откосах, каналах, труднодоступных местах, за барьерными ограждениями и т.д.).

Косилка откосов каналов К-78М предназначена для скашивания растительности, диаметром до 20 мм., а так же кустарника, диаметром до 100 мм.

Технические характеристики:

Общий вид косилки:

1 — трактор (шасси) БЕЛАРУС; 2 — гидросистема; 3 — металлоконструкция; 4 — ограждение режущего аппарата.

Вариант косилки К-78 со сменным рабочим органом:

1 — дисковый режущий аппарат; 2 — тяга; 3 — рычаг; 4 — гидроцилиндр; 5 — рукоять; 6 — стрела; 7 — гидроцилиндр; 8 — рама; 9 — крестовина; 10 — кронштейн; 11 — шкворень; 12 — звено уравновешивания; 13 — место установки маркировочной таблички; 14 — гидроцилиндр.

Схема косилки конструктивная косилки К-78М:

1 — трактор; 2 — стрела; 3 — рукоять; 4 — гидроцилиндры; 5 — ограждение режущего аппарата; 6 — роторный режущий аппарат (основной рабочий орган); 7 — тяга; 8 — рычаг; 9 — звено уравновешивания.

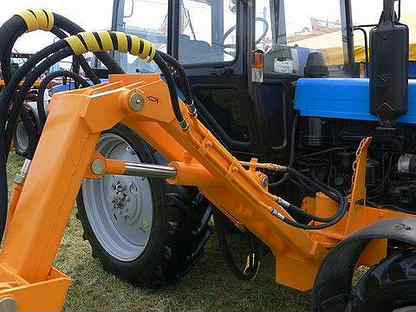

Косилка представляет собой навесное оборудование, монтируемое на трактор БЕЛАРУС тягового класса 1,4 и состоит из металлоконструкции, системы гидравлической, ограждения режущего аппарата и ограждений кабины. Режущий аппарат косилки К-78М через рукоять крепится к стреле, установленной с правой стороны трактора.

Для облегчения необходимого положения режущего аппарата имеются два гидроцилиндра КГЦ 80.50-400 (80х50х400, L=700), которые поднимают и опускают стрелу и рукоять в вертикальной плоскости, перпендикулярной оси трактора МТЗ-82.

Третий гидроцилиндр (У4564.200АМ-25, 80х50х250, L=615) совместно с рычажным механизмом и звеном уравновешивания осуществляет поворот рабочего органа в зависимости от угла окашиваемого канала.

Все три гидроцилиндра подключены к гидросистеме трактора и управляются из кабины при помощи гидрораспределителя.

Гидравлический привод рабочего органа осуществляется от насоса, приводимого во вращение от заднего ВОМ базового трактора.

Для защиты рабочего органа от поломок предусмотрено звено уравновешивания.

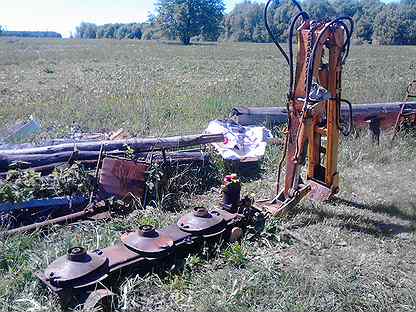

Роторный режущий аппарат:

1 — втулка; 2 — шайба; 3 — гайка; 4 — маслёнка; 5,6 — гайки; 7 — болт; 8 — ротор; 9 — нож; 10 — кольцо; 11 — подшипник; 12 — манжета; 13 — лыжа; 14 — пластина; 15 — шестерня промежуточная; 16 — ось; 17 — шестерня; 18 — вал; 19 — шестерня промежуточная; 20 — подшипник; 21 — кольцо; 22 — подшипник; 23 — кольцо; 24 — кольцо; 25 — шестерня ведущая; 26 — днище; 27 — кассета; 28 — прокладка; 29 — болт; 30 — гайка; 31 — шайба; 32 — шайба; 33 — кронштейн; 34 — планка; 35 — сектор; 36 — болт.

Дисковый режущий аппарат является сменным рабочим органом косилки К-78М. Он состоит из следующих основных узлов: кассеты, крышки, дисков, пилы поперечной.

Дисковый режущий аппарат косилки К-78М:

1 — шестерня ведущая; 2 — шестерня промежуточная; 3 — болт; 4,5 — шайбы; 6 — вал; 7 — прокладка; 8 — шестерня; 9 — шестерня промежуточная; 10 — кассета; 11 — подшипник; 12 — крышка; 13 — вал; 14 — подшипник; 15 — болт; 16 — крышка сквозная; 17 — фланец посадочный; 18 — болт; 19,20 — шайбы; 21 — фланец прижимной; 22 — диск; 23 — втулка; 24 — кольцо; 25 — крышка; 26 — ось; 27 — пластина; 28 — прокладка; 29 — втулка; 30 — манжета; 31, 32, 33 — кольца; 34 — подшипник; 35 — прокладка; 36 — болт; 37 — гайка; 38, 39 — шайбы; 40 — болт; 41 — прокладка; 42 — шайба; 43 — шпонка; 44 — болт; 45 — гайка, 46 — шайба; 47 — прокладка; 48 — пила поперечная; 49 — пила поперечная.

Гидросистема косилки К-78М.

Гидросистема косилки роторной К-78М состоит из двух отдельных частей (контуров). К первой части, присоединяемой к гидросистеме трактора, относятся гидроцилиндры Ц1, Ц2, Ц3 управления стрелой, рукоятью и режущим аппаратом. Гидроцилиндрами управляют из кабины трактора через гидрораспределитель. Вторую часть гидросистемы косилки составляют масляный бак косилки Б2, питающий гидронасос НМ2, гидромотор НМ1, крутящий роторы режущего аппарата и питающийся от гидронасоса НМ2, кран Кр1, рукава высокого и низкого давления, трубопроводы, манометры.

Органы управления косилкой К-78М

Органы управления косилкой К-78М расположены в кабине трактора на пульте управления в виде 3-х рукояток, каждая из которых управляет работой одного из гидроцилиндров.

Назначения рукояток управления приведено на схеме ниже.

При включении рукояток «от себя» происходит:

Схема управления рабочими органами.

Ограждение режущего аппарата.

Ограждение режущего аппарата обеспечивает всю необходимую безопасность при работе косилки.

Защитное ограждение представляет собой сварную конструкцию, оснащённую защитным тентом.

1 — каркас; 2 — защитный тент.

Схема смазки косилки

1 — места соединения гидроцилиндров; 2 — места соединения пальцами; 3 — подшипники режущего аппарата.

Смазка косилки К-78М

Перед началом работы косилки тщательно смажьте все трущиеся части. При смазке в первый раз предварительно, очистите от краски и других загрязнений отверстия маслёнок.

Перечень точек смазки указан на схеме смазки.

Замена ножей на косилке

1 — нож; 2 — шплинт; 3 — гайка; 4 — болт; 5 — ротор.

Крепление ножа.

Описание

Косилка дорожная К-78М предназначена для удаление травянистой растительности, а так же мелкого кустарника, диаметр стеблей которых не превышает 20 мм, растущих на откосах и бермах осушительных и оросительных каналов глубиной до 2-х метров.
Косилка-манипулятор навесная роторная К-78М эффективно используется в работе на автодорогах (обочинах, кюветах, откосах, каналах, труднодоступных местах, за барьерными ограждениями и т.д.). Благодаря геометрическим размерам манипулятора косилки – эффективность и производительность данного оборудования позволяет в 3-7 раз уменьшить основные затраты на обкашивание и содержание дорожной полосы, по сравнению с традиционными методами. В настоящее время налажен серийный выпуск дополнительного рабочего органа для косилки — КД-1.5 ( кусторез ), который позволяет использовать косилку-манипулятор К78-М, с дополнительным переоборудованием, для срезания КУСТОВ и ДЕРЕВЬЕВ в горизонтальной и вертикальной плоскостях , с диаметром в комле до 100 мм, при скорости движения базового трактора МТЗ-82УК в диапазоне скоростей от 0,01-2 км/час (конструктивно рекомендуем установка гидроходоуменьшителя ХД-3). При толщине деревьев свыше 100 мм, но не более 180 мм – обрезка производится при остановленном тракторе, путем кратковременного последовательного движения манипулятора. Производительность кустореза – 1 км/час.
