Часы Электроника 8 4 инструкцияРуководство по эксплуатации

ВНИМАНИЕ!

Для обеспечения устойчивой работы часов перед установкой элементов «Уран М» срежьте полиэтиленовую оболочку с их контактов «-«.

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!

Часы Электроника 8 4 рис 1Часы электронные «Электроника 8-4» (далее — часы) являются бытовым электронным прибором точного времени, рассчитанным на многолетнюю эксплуатацию.

Для обеспечения надежной работы часов необходимо точно следовать правилам и указаниям настоящего руководства. При покупке часов требуйте проверки их работоспособности. Самостоятельно убедитесь в отсутствии дефектов внешнего вида, проверьте комплектность, наличие штампа магазина, разборчивой подписи продавца и даты продажи в гарантийных талонах, а также соответствие заводского номера в талонах и на корпусе часов. Убедитесь в наличии заводской пломбы на корпусе часов.

Помните, что при утере руководства или его неправильном оформлении Вы лишаетесь права на гарантийный ремонт.

1. КОМПЛЕКТНОСТЬ

В комплект поставки входят:

1) часы — 1 шт.

2) руководство по эксплуатации с гарантийными талонами — 1 шт;

3) элемент питания 316 — 2 шт;

4) упаковочная коробка — 1 шт;

5) полиэтиленовый пакет — 1 шт.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

Часы Электроника 8 4 рисунок 21. Часы устанавливаются в кухонную или другую мебель и могут быть использованы в качестве таймера.

2. Часы предназначены для эксплуатации при температуре окружающего воздуха от 4-5°С до 4-40°С при относительной влажности до 80%.

Средний суточный ход при эксплуатации в указанных условиях не более ±5 с, при температуре 20±5 не более ±1 с.

3. Часы обеспечивают отображение значений текущего времени:

— в часах от 0 до 23; — в минутах от 00 до 59; — в секундах от 00 до 59 или значение времени включения звукового сигнала в часах и минутах в режиме вызова установленного времени подачи сигнала.

4. Дискретность установки показаний текущего времени и времени включения звукового сигнала 1 мин.

5. Продолжительность звукового сигнала 1 мин.

6. Если звуковой сигнал принудительно не отключен, то обеспечивается трехкратное повторение звукового сигнала через каждые 5 минут после его первоначального включения.

Часы имеют режим подачи одиночного звукового сигнала начала каждого часа.

8. Напряжение питания часов ЗВ обеспечивается двумя элементами А316 «Квант» или «Уран», устанавливаемыми в специальный отсек в соответствии с полярностью, нанесенной на корпусе. Один комплект батарей обеспечивает работу часов (при включении звукового сигнала один раз в сутки) не менее 12 месяцев. Периодическую замену элементов питания по мере их разряда производит потребитель.

9. Габаритные размеры часов, мм: длина — 180; ширина — 75; глубина — 48.

10. Масса часов — не более 0,3 кг.

11. Содержание драгоценных материалов:

золота —0,002 г; серебра — 0,0148 г; платины — 0,0018 г.

3. УСТРОЙСТВО ИЗДЕЛИЯ

Часы Электроника 8 4 СхемаЧасы «Электроника 8-4» выполнены на одной интегральной микросхеме и дискретных элементах, обеспечивающих генерирование стабилизированных кварцевым резонатором электрических колебаний с частотой 32768 Гц, их деление в соответствии с заложенной программой управления и включение в установленное время звукового сигнала.

Показания значений текущего времени или установленного времени включения звукового сигнала отображаются на жидкокристаллическом табло.

Конструктивно часы состоят из электронного блока и корпуса, выполненного из ударопрочного полистирола.

4. УПРАВЛЕНИЕ ЧАСАМИ

Извлеките часы из упаковки. После их хранения в холодном помещении или транспортировки в зимних условиях часы должны быть выдержаны при комнатной температуре не менее 3-х часов.

Установите в отсек питания часов (рис. 2) элементы А316 «Квант» или «Уран» в соответствии с обозначением полярности, нанесенной на корпусе и на элементах питания. Включение часов производится одновременным нажатием кнопок «Режим», «Устан», «Выбор». При этом на табло индикатора должны появиться нули в разрядах часов, минут, секунд, одновременно начинается отсчет времени. Кроме того, на табло появляются: символ разрешения включения звукового сигнала в установленное время (поз. 5, рис. 1) и символ разрешения включения одиночного звукового сигнала начала часа (поз. 6, рис. 1). При наличии звукового сигнала необходимо отключить его кратковременным нажатием на кнопку «Устан».

Установка показаний текущего времени

1. Нажмите и отпустите кнопку «Выбор». Начнут мигать показания разрядов секунд (поз. 4, рис. 1).

2. Вторично нажмите и отпустите кнопку «Выбор». Начнут мигать показания разрядов часов (поз. 2, рис. I).

3. Последовательными кратковременными нажатиями кнопки «Устан» установите требуемые показания времени в разрядах часов (каждое нажатие кнопки «Устан» увеличивает показания мигающих разрядов на единицу).

4. Нажмите и отпустите кнопку «Выбор». Начнет мигать показание разряда десятков минут (поз. 3, рис. 1).

5. Последовательными кратковременными нажатиями кноики «Устан» установите требуемые показания времени в разряде десятков минут.

6. Нажмите и отпустите кнопку «Выбор». Начнут мигать показания разряда единиц минут.

7. Установите требуемые показания времени в разряде единиц мииут нажатиями кнопки «Устан».

8. Нажмите и отпустите кнопку «Выбор», мигание цифр прекращается, установка показаний текущего времени закончена.

Коррекция показаний текущего времени по сигналам проверки времени

Нажмите и отпустите кнопку «Выбор». Начнут мигать показания разрядов секунд, символы поз. 5 и поз. 6 рис. I исчезнут.

В момент начала шестого сигнала проверки времени нажмите и отпустите кнопку «Устан». При этом показали разрядов секунд обнулятся и появятся символы поз. 5 и поз, 6 рис. 1. Если показания секунд в момент нажатия кнопки «Устан» были от 00 до 29, то показания минут не изменятся, а показания секунд обнулятся, если же показания секунд в момент нажатия были от 30 до 59, то показания секунд обнулятся, а минут увеличатся на единицу. В этом случае для корректировки показаний минут повторите операции, изложенные в пп. 2; 4; 5; 6; 7 раздела «Установка показаний текущего времени».

Установка показаний времени включение звукового сигнала

Описанные ниже действия производятся с целью получения режима будильника или таймера.

1. Нажмите и отпустите кнопку «Режим», на индикаторном табло в разрядах часов и минут появятся нули, показания секунд исчезнут и появится символ режима включения звукового сигнала в установленное время поз. 5 рис. I.

2. Кратковременно нажимая кнопки «Выбор» и «Устан» в соответствии с пн. 2; 3; 4; 5; 6; 7 раздела «Установка показаний текущего времени», установите необходимое время включения звукового сигнала.

3. Нажмите и отпустите кнопку «Режим», часы покажут значение текущего времени, о чем свидетельствует появление секунд и символы режима включения звукового сигнала в установленное время поз. 5 рис. 1.

Вызов показаний времени включения звукового сигнала

При необходимости вызова показаний времени включения звукового сигнала на индикаторное табло нажмите и отпустите кнопку «Режим» (показания секунд исчезнут). Для возврата часов в режим индикации текущего времени нажмите и отпустите кнопку «Режим» вторично. Перевод не будет осуществляться, если мигает какой-нибудь разряд индикатора).

Выключение звукового сигнала

В момент совпадения показаний текущего времени и времени включения звукового сигнала включится прерывистый звуковой сигнал, который повторится через 5, 10 и 15 минут с момента его первого включения, если его не выключить во время звучания.

При необходимости Вы можете отключить звуковой сигнал на сутки, прервав ею звучание нажатием кнопки «Устан» в момент его звучания.

Выключение режима звукового сигнала начала часа

В режиме индикации текущего времени нажмите и отпустите кнопку «Устан». На табло индикатора исчезнет символ поз. рис. 1 звукового сигнала начала часа.

При этом одиночный кратковременный звуковой сигнал не будет включаться в начале каждого часа.

Полное выключение звукового сигнала Для экономии элементов питании и при отсутствии необходимости включения звукового сигнала произведите действия, описанные в предыдущем пункте, а также нажмите последовательно кнопки «Режим», «Устан», «Режим», символ поз. 5 рис. 1 исчезнет.

Контроль исправности звукового сигнала

Контроль исправности звукового сигнала осуществляется одновременным нажатием на кнопки «Режим» и «Устан». Продолжительность звукового сигнала определяется временем удержания кнопок, при этом происходит переход часов из режима показаний текущего времени в режим показаний времени включения звукового сигнала (или наоборот), как при нажатии кнопки «Режим».

Замена элементов питание При необходимости замены элементов питания снимите крышку с отсека питания (поз. 4 рис. 2). Замените использованные элементы питания на новые, вставив их согласно обозначению полярности, указанному на корпусе. Закройте отсек крышкой.

Установка часов в мебель

Вставьте часы в предназначенное для них место в мебели и дошлите руками до упора.

Извлечение часов из мебели производится также руками без применения инструмента.

5. ПРАВИЛА ХРАНЕНИЯ

Часы храпите при температуре от 4-1° С до 4-40°С при относительной влажности воздуха не более 80% и при отсутствии в окружающем воздухе агрессивных примесей.

При длительном хранении часов извлеките из батарейного отсека элементы питания. Не оставляйте в батарейном отсеке разряженные элементы питания во избежание вытекания электролита.

6. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Часы Электроника 8 4 Неисправности

7. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Часы электронные «Электроника 8-4» заводской номер… соответствуют техническим условиям 12 М0.081.161 ТУ и признаны годными для эксплуатации.

31.10.90

Цена часов 27 р. 00 к.

Штамп предприятия-изготовителя

Штамп ОТК

Подпись продавца

8. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Срок службы часов 10 лет. В течение 2-х лет со дня продажи владелец имеет право на бесплатный ремонт часов при соблюдении правил эксплуатации. Часы «Электроника 8-4» подлежат ремонту на ремонтном предприятии. Адрес ремонтного предприятия, производящего гарантийный ремонт: 630047, г. Новосибирск, ул. Каунасская, I. Для этого часы и настоящее руководство по эксплуатации с гарантийным талоном высылаются в соответствующий адрес. Упаковка часов должна обеспечивать их сохранность и целостность пломб. При отправке часов на ремонтное предприятие почтовой посылкой потребитель должен извлечь элементы питания из батарейного отсека и кратко описать причины, по которым он отправляет часы.

После ремонта ремонтное предприятие возвращает часы владельцу с приложением руководства (в необходимых случаях ремонтное предприятие имеет право заменить часы, предъявляемые для ремонта, на новые). Транспортные расходы, связанные с пересылкой часов на ремонт и замену в период гарантийного срока, оплачивает предприятие-изготовитель при предъявлении почтовой квитанции покупателем. При отправлении часов с подключенными элементами питания, нарушении целостности пломб или корпуса часов транспортные расходы, связанные с пересылкой часов и ремонт в течение гарантийного срока, оплачивает потребитель, Замена элементов А310 в часах не является основанием для предъявления рекламаций.

Источник

часы электроника на ив-9



 Сегодня в нашей лаборатории интересный экземпляр часов,

а именно автомобильные часы электроника-8 1981г выпуска.

Советская промышленнось не особо баловала автолюбителей такой электроникой поэтому до наших дней сохранилось не много таких экземпляров и не было найдено ни описания ни схемы.

Одни из первых автомобильных часов назывались просто и незатейливо часы «электроника» и выпускались с 1978г.

Автомобильные часы «электроника» 1978 года.

(Фото с сайта Сергея Фролова)

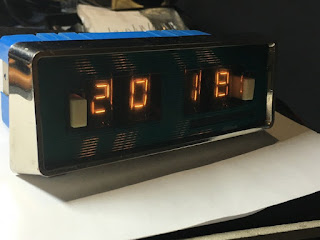

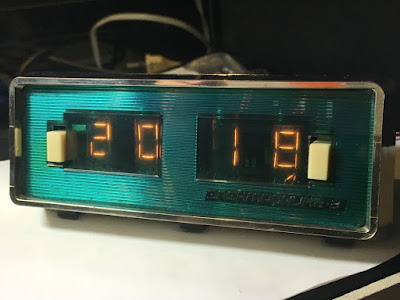

Автомобильные часы «электроника-8» 1981 года.

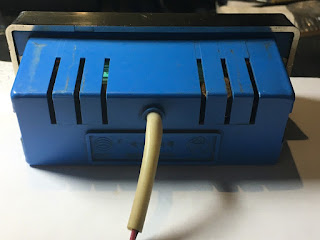

Корпус часов сделан из синего пластика с модной на то время хромированной окантовкой. Светофильтр для ламп сделан из бирюзового пластика с сегментацией индикаторов на отдельные 2 блока, и надписью в правом нижнем углу электроника-8.

Две белые кнопки на передней панели ,левая — вклвыкл ,  правая вклвыкл режимов яркости индикаторов. Установка времени осуществляется 3-мя черными кнопками в виде флажков ( находятся в нижней части фронтальной панели),которые нажимают на микро кнопки мп-12. Установка часов , минут и коррекция.

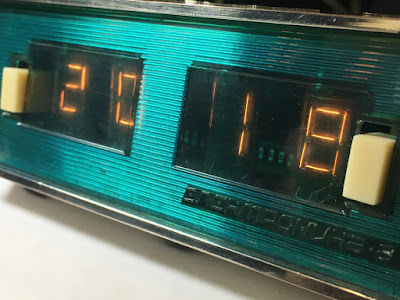

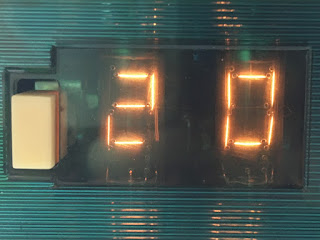

Индикация времени выводится на ламповые индикаторы ив-9, у которых сегмент это отдельная нить накала, о использовании этих необычных ламп я уже упоминал ранее в своих проектах.

Интересная особенность — индикация секунд выводится не между ламп часов и секунд как нам всегда привычно видеть, а в последнем индикаторе десятков минут в виде сегмента галочки.

Предохранитель в аккуратной круглой капсуле с замком, по плюсу все по феншую.

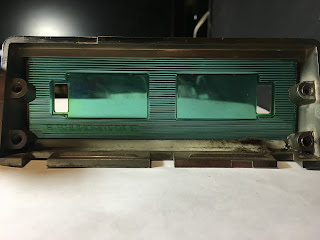

внутренняя часть фронт стекла

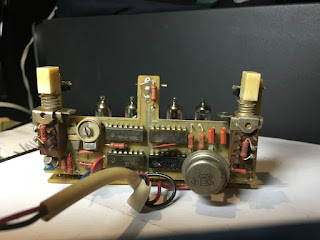

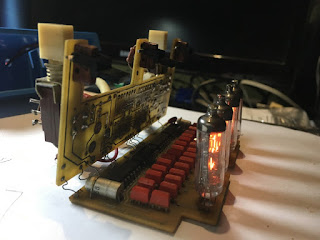

Внутренности часов 1981 года

Внутренности часов 1978 года (Фото с сайта Сергея Фролова)

Схемотехнические решения в первой версии часов были интересны тем, что задающий часовой кварц был в стеклянном исполнении! и имел не малые габариты, но производитель все-таки умудрился его запихнуть в маленький корпус автомобильных часов.

В часах 1981г уже стали ставить часовой кварц в форм факторе «лодочка».И перестали ставить резисторы на сегменты. В блоке питания стоит добротный транзистор П216.

Часы внешне сохранились неплохо, но внутри были покрыты добротным слоем вековой пыли.

Также пришось решить проблему вывода времени, часы показывали одни нули. Т.к. ни схемы ни описания небыли найдены, использовалась схема с часов «электроника-12» следующих поколений частично схожая. Сейчас часы в норме и отлично работают.

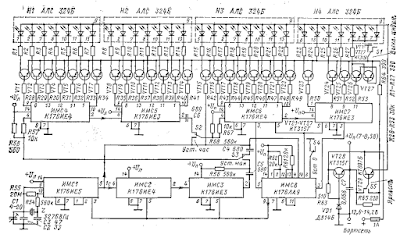

Схема автомобильных часов электроника-12

Мини видео обзор внутренностей часов

Производитель: Новосибирский НИИ»Восток» вместе с опытным заводом г.Новосибирск.

автомобильные часы

 Сегодня в нашей лаборатории интересный экземпляр часов,

а именно автомобильные часы электроника-8 1981г выпуска.

Советская промышленнось не особо баловала автолюбителей такой электроникой поэтому до наших дней сохранилось не много таких экземпляров и не было найдено ни описания ни схемы.

Одни из первых автомобильных часов назывались просто и незатейливо часы «электроника» и выпускались с 1978г.

Автомобильные часы «электроника» 1978 года.

(Фото с сайта Сергея Фролова)

Автомобильные часы «электроника-8» 1981 года.

Корпус часов сделан из синего пластика с модной на то время хромированной окантовкой. Светофильтр для ламп сделан из бирюзового пластика с сегментацией индикаторов на отдельные 2 блока, и надписью в правом нижнем углу электроника-8.

Две белые кнопки на передней панели ,левая — вклвыкл ,  правая вклвыкл режимов яркости индикаторов. Установка времени осуществляется 3-мя черными кнопками в виде флажков ( находятся в нижней части фронтальной панели),которые нажимают на микро кнопки мп-12. Установка часов , минут и коррекция.

Индикация времени выводится на ламповые индикаторы ив-9, у которых сегмент это отдельная нить накала, о использовании этих необычных ламп я уже упоминал ранее в своих проектах.

Интересная особенность — индикация секунд выводится не между ламп часов и секунд как нам всегда привычно видеть, а в последнем индикаторе десятков минут в виде сегмента галочки.

Предохранитель в аккуратной круглой капсуле с замком, по плюсу все по феншую.

внутренняя часть фронт стекла

Внутренности часов 1981 года

Внутренности часов 1978 года (Фото с сайта Сергея Фролова)

Схемотехнические решения в первой версии часов были интересны тем, что задающий часовой кварц был в стеклянном исполнении! и имел не малые габариты, но производитель все-таки умудрился его запихнуть в маленький корпус автомобильных часов.

В часах 1981г уже стали ставить часовой кварц в форм факторе «лодочка».И перестали ставить резисторы на сегменты. В блоке питания стоит добротный транзистор П216.

Часы внешне сохранились неплохо, но внутри были покрыты добротным слоем вековой пыли.

Также пришось решить проблему вывода времени, часы показывали одни нули. Т.к. ни схемы ни описания небыли найдены, использовалась схема с часов «электроника-12» следующих поколений частично схожая. Сейчас часы в норме и отлично работают.

Схема автомобильных часов электроника-12

Мини видео обзор внутренностей часов

Производитель: Новосибирский НИИ»Восток» вместе с опытным заводом г.Новосибирск.

автомобильные часы

Специализация предприятия: Часы электронные, радиоприемники, светильники, электробигуди, струны гитарные, маски хоккейные, значки.

Время действия: 1973-1993г.

НПО «Адрон»

ФГУП НПП «Восток»

Напряжение питания: 12в.

Функционал:

Отображение часов и минут.

Регулировка яркости.

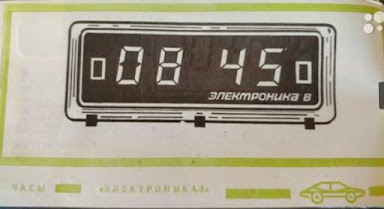

Инструкция по эксплуатации часов электроника-8
