CNC-603A Injector Cleaner & Tester User Manual
All rights reserved! Any company or individual person shall not copy or backup this user manual in any format
(electronic, mechanical, photocopying, recording or other formats) without written permission from Launch Tech
Co., Ltd (hereinafter referred to as «Launch»). The manual is for the use of the products manufactured by Launch,
which shall not assume any responsibility for the consequences arising from the use of it to guide the operations
of other equipment.
Launch and its branches will not bear any liability for the fees and expenses incurred by equipment damage or
loss due to accidents caused by users or third parties, misuses and abuses, unauthorized modifications and repairs,
or operations and services not following launch’s instructions.
Launch assumes no responsibility for device damages or problems resulted from the usage of other parts or
consumables, rather than original products of launch or products approved by the company.
Official statement: the mentioning of the names of other products in this manual is to illustrate how to use the
device, with the ownership of the registered trademarks belonging to the owners.
The device is intended for the use of professional technicians or maintenance and repair personnel.
Registered Trademark
Launch has registered its trademark in china and several other countries, and the logo is
. Other
trademarks, service marks, dot names, icons, company names of launch mentioned in the user manual all belong
to launch and its subsidiaries. In those countries where trademarks, service marks, dot names, icons, company
names of launch have not been registered yet, launch declaims the right for its unregistered trademarks, service
marks, dot names, icons, and company names. Trademarks of other products and company names mentioned in
this manual are still owned by the original registered companies. Without written agreement from the owner, no
person is allowed to use the trademarks, service marks, domain names, icons and company names of Launch or of
other mentioned companies. You can visit http://www.cnlaunch.com, or write to Customer Service Center of
Launch Tech Co., Ltd at Launch Industrial Park, North of Wuhe Avenue, Banxuegang, Longgang District,
Shenzhen, P.R. China, to get contact with Launch for the written agreement on the usage of the user manual.
i
Описание
- В июле 2020 г. компания LAUNCH обновила свой стенд для тестирования и ультразвуковой (УЗ) очистки форсунок CNC-603A.
- CNC-603A 2.0 — это усовершенствованная модификация предыдущей версии, которая была доработана с учетом всех конструктивных и технических замечаний пользователей.
- Стенд подходит для работы с широким рядом бензиновых инжекторов различных типов, как с верхней, так и с боковой подачей, но для тестирования дизельных форсунок он не предназначен.
- Конструктив 2-в-1: встроенная быстросъемная УЗ ванна экономит рабочее пространство.
- Новая передняя панель: влагозащищенное исполнение, цветной цифровой дисплей, многофункциональный поворотный манипулятор для навигации в меню, аналоговый манометр.
Элементы конструкции
Возможности
- Тестирование и очистка до шести инжекторов одновременно
- Моделирование реальных параметров работы двигателя в соответствии с особенностями конкретной системы управления двигателем
- Имитация различных динамических режимов работы двигателя
- Конструкция топливной рампы позволяет работать с различными типами инжекторов – как с верхней, так и с боковой подачей топлива
- Автоматическое управление током в зависимости от конкретного сопротивления обмотки, не требуется задавать рабочее напряжение форсунки (3/12В)
- Люминесцентная подсветка мерных колб — дополнительное удобство для оценки результатов испытаний
- Автоматизированный дренаж тестовой жидкости в бак-накопитель по нажатию одной кнопки Drain
- Адаптеры для тестирования большинства механических и электромагнитных форсунок с верхней подачей в базовом комплекте
Особенности
-
Предназначена для тестирования и очистки инжекторов легковых автомобилей
-
Интегральное решение 2-в-1:
-
главный блок с 6 мерными колбами из ударопрочного стекла
-
быстросъемная УЗ ванна
-
-
Все функции CNC-602A в более современном и легком исполнении
-
Оригинальный стиль LAUNCH, новая панель управления, качественные материалы и комплектующие
Технические характеристики
| Питание | ~ 220-230 В, 50/60 Гц, 1.5A max |
| Потребляемая мощность | 300 Вт |
| Мощность УЗ излучателя ванны | 100 Вт |
| Давление тестирующей жидкости | 0 — 0.65 МПа |
| Точность установки давления | 0.004 МПа |
| Диапазон числа оборотов | 10 — 9990 об/мин |
| Точность установки числа оборотов | 10 об/мин |
| Частотный диапазон (кол-во импульсов вкл. форсунок) | 1 — 9999 1/с |
| Длительность импульса включения форсунок | 0,5 — 25 мс |
| Габаритные размеры | 396 x 380 x 446 мм |
| Вес | 12 кг |
Габариты упаковки
| Модель | CNC-603А |
|---|---|
| Размеры ДхШхВ, мм | 458 x 433 x 537 |
| Вес брутто, кг | 18.5 |
| Вес, нетто | 16.5 |
Документация
Руководство пользователя
Рекламный проспект
Упаковочный лист
CNC-603A — новая версия стенда для тестирования и ультразвуковой очистки форсунок легковых автомобилей от компании LAUNCH. Версию доработали с учетом всех конструктивных замечаний и пожеланий пользователей.
Стенд CNC-603A используется для работы с бензиновыми инжекторами верхней или боковой подачи. Ультразвуковая ванна быстросъемная, экономит пространство. Передняя панель влагозащищенная. Удобный цифровой цветной дисплей делает работу с прибором еще более комфортной.
Описание
- В июле 2020 г. компания LAUNCH обновила свой стенд для тестирования и ультразвуковой (УЗ) очистки форсунок CNC-603A.
- CNC-603A 2.0 — это усовершенствованная модификация предыдущей версии, которая была доработана с учетом всех конструктивных и технических замечаний пользователей.
- Стенд подходит для работы с широким рядом бензиновых инжекторов различных типов, как с верхней, так и с боковой подачей, но для тестирования дизельных форсунок он не предназначен.
- Конструктив 2-в-1: встроенная быстросъемная УЗ ванна экономит рабочее пространство.
- Новая передняя панель: влагозащищенное исполнение, цветной цифровой дисплей, многофункциональный поворотный манипулятор для навигации в меню, аналоговый манометр.
Элементы конструкции
Возможности
- Тестирование и очистка до шести инжекторов одновременно
- Моделирование реальных параметров работы двигателя в соответствии с особенностями конкретной системы управления двигателем
- Имитация различных динамических режимов работы двигателя
- Конструкция топливной рампы позволяет работать с различными типами инжекторов – как с верхней, так и с боковой подачей топлива
- Автоматическое управление током в зависимости от конкретного сопротивления обмотки, не требуется задавать рабочее напряжение форсунки (3/12В)
- Люминесцентная подсветка мерных колб — дополнительное удобство для оценки результатов испытаний
- Автоматизированный дренаж тестовой жидкости в бак-накопитель по нажатию одной кнопки Drain
- Адаптеры для тестирования большинства механических и электромагнитных форсунок с верхней подачей в базовом комплекте
Особенности
-
Предназначена для тестирования и очистки инжекторов легковых автомобилей
-
Интегральное решение 2-в-1:
-
главный блок с 6 мерными колбами из ударопрочного стекла
-
быстросъемная УЗ ванна
-
-
Все функции CNC-602A в более современном и легком исполнении
-
Оригинальный стиль LAUNCH, новая панель управления, качественные материалы и комплектующие
Технические характеристики
| Питание | ~ 220-230 В, 50/60 Гц, 1.5A max |
| Потребляемая мощность | 300 Вт |
| Мощность УЗ излучателя ванны | 100 Вт |
| Давление тестирующей жидкости | 0 — 0.65 МПа |
| Точность установки давления | 0.004 МПа |
| Диапазон числа оборотов | 10 — 9990 об/мин |
| Точность установки числа оборотов | 10 об/мин |
| Частотный диапазон (кол-во импульсов вкл. форсунок) | 1 — 9999 1/с |
| Длительность импульса включения форсунок | 0,5 — 25 мс |
| Габаритные размеры | 396 x 380 x 446 мм |
| Вес | 12 кг |
Габариты упаковки
| Модель | CNC-603А |
|---|---|
| Размеры ДхШхВ, мм | 458 x 433 x 537 |
| Вес брутто, кг | 18.5 |
| Вес, нетто | 16.5 |
Документация
Руководство пользователя
Рекламный проспект
Упаковочный лист
CNC-603A — новая версия стенда для тестирования и ультразвуковой очистки форсунок легковых автомобилей от компании LAUNCH. Версию доработали с учетом всех конструктивных замечаний и пожеланий пользователей.
Стенд CNC-603A используется для работы с бензиновыми инжекторами верхней или боковой подачи. Ультразвуковая ванна быстросъемная, экономит пространство. Передняя панель влагозащищенная. Удобный цифровой цветной дисплей делает работу с прибором еще более комфортной.
Особенности применения Launch CNC-603A
- Тестирует и очищает до 6 инжекторов одновременно;
- Моделирует реальные параметры работы двигателя;
- Автоматически управляет током, зависит от сопротивления обмотки, не нужно задавать рабочее напряжение форсунки;
- Для удобства предусмотрена люминесцентная подсветка мерных колб;
- Дренаж тестовой жидкости в бак-накопитель одной кнопкой;
- В базовом комплекте — адаптеры для тестирования;
- Имитация динамических режимов работы двигателя.
В стенде реализованы все те функции, что есть в CNC-602A, но в более свободном и легком исполнении.
Функциональные возможности
- Автоматический режим тестирования;
- Тест впрыскиваемого потока;
- Тест на равномерность;
- Тестирование герметичности топливных линий с помощью манометра;
- Ультразвуковая очистка;
- Тест факела распыла форсунки;
- Очистка форсунок без снятия с транспортного средства.
Преимущества CNC-603A New
Среди основных преимуществ стенда для тестирования и ультразвуковой очистки форсунок можно выделить быстросъемную УЗ-ванну и колбы из ударопрочного стекла в главном блоке.
Технические характеристики:
- Материал корпуса: Металл
- Дисплей: Цветной ЖК
- Язык меню: Русский
- УЗ ванна: Быстросъемная ванна
- Материал колб: Ударопрочное стекло
- Количество диагностируемых форсунок: До 6 одновременно
- Питание: 220-230 В, 50/60 Гц, 1.5A max
- Потребляемая мощность: 300 Вт
- Мощность УЗВ: 100 Вт
- Имитация числа оборотов в минуту: 10~9990 об./мин.
- Точность установки числа оборотов: Шаг: 10 об./мин.
- Ширина импульса: 0,5-25 мс, с шагом 0,1 мс
- Временной диапазон: 1-9999 секунд
- Давление тестирующей жидкости: 0 — 0,65 МПа
- Точность установки давления: 0,004 МПа
- Объем топливного бака: 2500 мл
- Размеры: 396 x 380 x 446 мм
- Вес: 12 кг
* Для работы с форсунками с боковой подачей, требуется специальная топливная рампа и комплект адаптеров, которые приобретаются отдельно.
Внимание!!!
Установка Launch CNC 603A NEW предназначена для тестирования только бензиновых форсунок, кроме форсунок GDI
Комплектация
Установка для тестирования и очистки форсунок Launch CNC-603A NEW
УЗ ванна
Моющая жидкость для УЗ ванн 5 л
Жидкость для тестирования форсунок 5 л
Инструкция
Топливная рампа
Винтовой пресс (2 шт.)
Адаптер для форсунок с верхней подачей топлива, крупная резьба (6 шт.)
Адаптер для обратной промывки форсунок с верхней подачей, d=16,2мм (6 шт.)
Переходник для разъема форсунки (6 шт.)
Адаптер для форсунок с верхней подачей топлива, d=10,5мм (6 шт.)
Адаптер для форсунок с верхней подачей топлива, мелкая резьба (6 шт.)
Заглушка (6 шт.)
Переходники для подключения к форсункам (6 шт.)
Уплотнительное кольцо O-ring (Φ23.6*1.8) (6 шт.)
Уплотнительное кольцо O-ring (Φ15*2.65) (6 шт.)
Уплотнительное кольцо O-ring (Φ7.1*2.65) (6 шт.)
Уплотнительное кольцо O-ring (Φ32.5*2.65) (6 шт.)
Уплотнительное кольцо O-ring (Φ23.6*2.65) (6 шт.)
Уплотнительное кольцо O-ring (Φ20*2.65) (6 шт.)
Кабель питания
LAUNCH CNC-603A NEW — обновленная установка для тестирования и очистки форсунок, используется для работы с бензиновыми инжекторами верхней или боковой подачи, но для тестирования дизельных форсунок он не предназначен. Версию доработали с учетом всех конструктивных замечаний и пожеланий пользователей.
Стенд CNC603A NEW используется для работы с бензиновыми инжекторами верхней или боковой подачи. Ультразвуковая ванна быстросъемная, экономит пространство. Передняя панель влагозащищенная. Удобный цифровой цветной дисплей делает работу с прибором еще более комфортной.
- Тестирует и очищает до 6 инжекторов одновременно;
- Моделирует реальные параметры работы двигателя;
- Автоматически управляет током, зависит от сопротивления обмотки, не нужно задавать рабочее напряжение форсунки;
- Для удобства предусмотрена люминесцентная подсветка мерных колб;
- Дренаж тестовой жидкости в бак-накопитель одной кнопкой;
- В базовом комплекте — адаптеры для тестирования;
- Имитация динамических режимов работы двигателя.
В стенде реализованы все те функции, что есть в CNC-602A, но в более свободном и легком исполнении.
Мерные колбы
Ударопрочное стекло, устойчивое к большому перепаду температур.
Трубка-уровнемер
Контроль уровня жидкости в баке и слива в дренаж.
УЗ ванна
Быстросъемная, встроенная в основной корпус, легко извлекается для очистки.
Заправочный люк
Быстрая и удобная заправка тестовой жидкости.
Манометр
Встроен в переднюю панель, удобная визуализация.
Панель управления
Влагозащищенное исполнение, минимум элементов управления, русскоязычный интерфейс цветной экран.
Функциональные возможности CNC 603 A NEW
- Автоматический режим тестирования;
- Тест впрыскиваемого потока;
- Тест на равномерность;
- Тестирование герметичности топливных линий с помощью манометра;
- Ультразвуковая очистка;
- Тест факела распыла форсунки;
- Очистка форсунок без снятия с транспортного средства.
Методика работы со стендом очень проста и наглядна: тест форсунок до очистки, очистка, тест форсунок после очистки. В стенде реализован режим управления форсунками со стабилизацией тока, что делает возможной работу с форсунками различных типов. При работе со стендом используются специальные сольвенты для проверочного и промывочного контура, рекомендованные для применения в ультразвуковых стендах.
Тестирование инжекторов в проверочном контуре перед уз-очисткой:
- Определение динамического / статического балансов форсунок на базе моделирования реальных параметров работы двигателя в динамике:
- Число оборотов: 10 — 9990 об/мин.
- Рабочее давление топлива 0 — 6,5 Bar.
- Время впрыска 0,5 — 25 мс.
- Проверка топливных магистралей на герметичность с помощью механического манометра из комплекта поставки.
- Тест угла факела распыления сопла форсунки.
- Результаты испытаний видно в тестовых стаканах, подсвечиваемых люминесцентной лампой.
- После завершения проверок, с помощью специальной кнопки DRAIN вся тестовая жидкость сливается в исходную емкость.
- Колбы защищены от разбивания путем установки в глубине корпуса стенда.
Чистка инжекторов в ультразвуковой ванне:
Ультразвуковые колебания способствуют проникновению моющего раствора через выпускные сопла внутрь форсунки, а кавитационный механизм многократно усиливает моющие средства раствора. В результате очистки восстанавливаются изначальные характеристики форсунок: производительность и форма факела распыла. Управление клапаном форсунки через автоматику стенда позволяет моющему раствору проникать внутрь форсунки и повышать эффективность процедуры очистки.
Технические характеристики
| Число проверяемых форсунок, шт. | до 6 |
| Питание: | ~ 220-230 В / 50-60 Гц |
| Потребляемая мощность: | 300 Вт |
| Мощность ультразвукового излучателя: | 100 Вт |
| Давление тестирующей жидкости: | 0 — 0.65 МПа |
| Точность установки давления: | 0.004 МПа |
| Диапазон числа оборотов: | 10-9990 об/мин |
| Точность установки числа оборотов: | 10 об/мин |
| Диапазон числа импульсов форсунок: | 1-9999 1/сек |
| Длительность импульса включения форсунок: | 0,5 — 25 мс с шагом 0,1 мс |
| Габаритные размеры стенда, не более: | 396 х 380 х 446 мм |
| Вес, не более: | 12 кг |
| Габариты упаковки / вес с упаковкой: | 458 х 433 х 537 мм / 18,5 кг |
Комплектация
- Основной блок установки.
- УЗ ванна.
- Ложемент в уз-ванну для установки форсунок.
- Топливная рампа с манометром.
- Винты для крепления рампы (2 набора по 2 шт.).
- Адаптер для форсунок с верхней подачей топлива, крупная резьба (6 шт.).
- Адаптер для форсунок с верхней подачей топлива, мелкая резьба (6 шт.).
- Адаптер для форсунок с верхней подачей топлива, d=10,5 мм (6 шт.).
- Адаптер для обратной промывки форсунок с верхней подачей, d=16,2 мм (6 шт.).
- Заглушки (6 шт.).
- Переходник для разъема форсунки (2 набора по 6 шт.).
- Уплотнительное кольцо O-ring (Φ23.6*1.8), (6 шт.).
- Уплотнительное кольцо O-ring (Φ15*2.65), (6 шт.).
- Уплотнительное кольцо O-ring (Φ7.1*2.65), (35 шт.).
- Уплотнительное кольцо O-ring (Φ32.5*2.65), (6 шт.).
- Уплотнительное кольцо O-ring (Φ23.6*2.65), (6 шт.).
- Уплотнительное кольцо O-ring (Φ20*2.65), (6 шт.).
- Кабель питания 220 В.
- Инструкция пользователя.
- Спецификации комплекта поставки.
- Картонная упаковка.
*Производитель оставляет за собой право изменять комплектацию стенда без предварительного оповещения дистрибьюторов.
 CNC-603A NEW |
 CNC-603 |
 CNC-602 |
|
| Материал корпуса | Металл | Высококачественный пластик | Металл |
| Дисплей | Цветной ЖК | Цветной ЖК | Светодиодный |
| Язык меню | Русский | Русский | — |
| УЗ ванна | Быстросъемная ванна | Встроена в корпус стенда | Отдельно стоящая |
| Материал колб | Ударопрочное стекло | Пластиковые | Стеклянные |
| Количество диагностируемых форсунок | До 6 одновременно | До 6 одновременно | До 6 одновременно |
| Питание | 220-230 В, 50/60 Гц, 1.5A max | 220В, 50/60Гц | 220В, 50Гц |
| Потребляемая мощность | 300 Вт | 230 Вт | 450 Вт |
| Мощность УЗВ | 100 Вт | 100 Вт | 100 Вт |
| Имитация числа оборотов в минуту | 10~9990 об./мин. | 10~9990 об./мин. | 1 — 9990 об./мин. |
| Точность установки числа оборотов | Шаг: 10 об./мин. | Шаг: 10 об./мин. | Шаг: 10 об./мин.; |
| Ширина импульса | 0,5-25 мс, с шагом 0,1 мс | 0,5-25 мс, с шагом 0,1 мс | 1 — 25 мс |
| Временной диапазон | 1-9999 секунд | 1-9999 секунд | 1-9999 секунд |
| Давление тестирующей жидкости | 0 — 0,65 МПа | 0 — 0,6 МПа | 0 — 0,65 МПа |
| Точность установки давления | 0,004 МПа | 0,004 МПа | 0,004 МПа |
| Объем топливного бака | 2500 мл | 2500 мл | 4700 мл |
| Размеры | 396 x 380 x 446 мм | 365 х 350 х 420 мм | 385 х 410 х 500 мм |
| Вес | 12 кг | 10,5 кг | 37 кг |
Описание
CNC-603A — новая версия стенда для тестирования и ультразвуковой очистки форсунок легковых автомобилей от компании LAUNCH. Версию доработали с учетом всех конструктивных замечаний и пожеланий пользователей.
Стенд CNC-603A используется для работы с бензиновыми инжекторами верхней или боковой подачи. Ультразвуковая ванна быстросъемная, экономит пространство. Передняя панель влагозащищенная. Удобный цифровой цветной дисплей делает работу с прибором еще более комфортной.
Особенности применения Launch CNC-603A
- Тестирует и очищает до 6 инжекторов одновременно;
- Моделирует реальные параметры работы двигателя;
- Автоматически управляет током, зависит от сопротивления обмотки, не нужно задавать рабочее напряжение форсунки;
- Для удобства предусмотрена люминесцентная подсветка мерных колб;
- Дренаж тестовой жидкости в бак-накопитель одной кнопкой;
- В базовом комплекте — адаптеры для тестирования;
- Имитация динамических режимов работы двигателя.
В стенде реализованы все те функции, что есть в CNC-602A, но в более свободном и легком исполнении.
Функциональные возможности
- Автоматический режим тестирования;
- Тест впрыскиваемого потока;
- Тест на равномерность;
- Тестирование герметичности топливных линий с помощью манометра;
- Ультразвуковая очистка;
- Тест факела распыла форсунки;
- Очистка форсунок без снятия с транспортного средства.
Преимущества CNC-603A New
Среди основных преимуществ стенда для тестирования и ультразвуковой очистки форсунок можно выделить быстросъемную УЗ-ванну и колбы из ударопрочного стекла в главном блоке.
ВИДЕО
КОМПЛЕКТАЦИЯ
Инструкция
Топливная рампа
Винтовой пресс 1
Винтовой пресс 2
Адаптер для форсунок с верхней подачей топлива, крупная резьба (6 шт.)
Адаптер для обратной промывки форсунок с верхней подачей, d=16,2мм (6 шт.)
Переходник для разъема форсунки (6 шт.)
Адаптер для форсунок с верхней подачей топлива, d=10,5мм (6 шт.)
Адаптер для форсунок с верхней подачей топлива, мелкая резьба (6 шт.)
Заглушка (6 шт.)
Переходники для подключения к форсункам (6 шт.)
Уплотнительное кольцо O-ring (Φ23.6*1.8) (6 шт.)
Уплотнительное кольцо O-ring (Φ15*2.65) (6 шт.)
Уплотнительное кольцо O-ring (Φ7.1*2.65) (6 шт.)
Уплотнительное кольцо O-ring (Φ32.5*2.65) (6 шт.)
Уплотнительное кольцо O-ring (Φ23.6*2.65) (6 шт.)
Уплотнительное кольцо O-ring (Φ20*2.65) (6 шт.)
Кабель питания
| CNC 603A | |
|---|---|
| Вес | 10.5 kg |
| Временной диапазон | 1-9999 секунд |
| Имитация оборотов в минут | 10~9990 об./мин. |
| Количество проверяемых форсунок | 6 |
| Мощность УЗВ | 100 Вт |
| Объем бака (топливного) | 2500 мл |
| Питание | 220v, 50/60Гц |
| Потребляемая мощность | 230 Вт |
| Размеры | 365 мм X 350 мм X 420 мм |
| Шаг | 10 об./мин. |
| Ширина импульса | 0,5-25 мс, с шагом 0,1 мс |
Нет отзывов об этом товаре.
Написать отзыв
Описание
- В июле 2020 г. компания LAUNCH обновила свой стенд для тестирования и ультразвуковой (УЗ) очистки форсунок CNC-603A.
- CNC-603A 2.0 — это усовершенствованная модификация предыдущей версии, которая была доработана с учетом всех конструктивных и технических замечаний пользователей.
- Стенд подходит для работы с широким рядом бензиновых инжекторов различных типов, как с верхней, так и с боковой подачей, но для тестирования дизельных форсунок он не предназначен.
- Конструктив 2-в-1: встроенная быстросъемная УЗ ванна экономит рабочее пространство.
- Новая передняя панель: влагозащищенное исполнение, цветной цифровой дисплей, многофункциональный поворотный манипулятор для навигации в меню, аналоговый манометр.

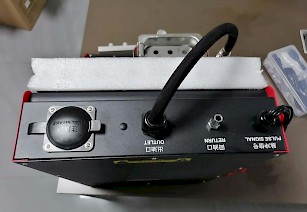

Элементы конструкции
Возможности
- Тестирование и очистка до шести инжекторов одновременно
- Моделирование реальных параметров работы двигателя в соответствии с особенностями конкретной системы управления двигателем
- Имитация различных динамических режимов работы двигателя
- Конструкция топливной рампы позволяет работать с различными типами инжекторов – как с верхней, так и с боковой подачей топлива
- Автоматическое управление током в зависимости от конкретного сопротивления обмотки, не требуется задавать рабочее напряжение форсунки (3/12В)
- Люминесцентная подсветка мерных колб — дополнительное удобство для оценки результатов испытаний
- Автоматизированный дренаж тестовой жидкости в бак-накопитель по нажатию одной кнопки Drain
- Адаптеры для тестирования большинства механических и электромагнитных форсунок с верхней подачей в базовом комплекте
Особенности
-
Предназначена для тестирования и очистки инжекторов легковых автомобилей
-
Интегральное решение 2-в-1:
-
главный блок с 6 мерными колбами из ударопрочного стекла
-
быстросъемная УЗ ванна
-
-
Все функции CNC-602A в более современном и легком исполнении
-
Оригинальный стиль LAUNCH, новая панель управления, качественные материалы и комплектующие
Технические характеристики
| Питание | ~ 220-230 В, 50/60 Гц, 1.5A max |
| Потребляемая мощность | 300 Вт |
| Мощность УЗ излучателя ванны | 100 Вт |
| Давление тестирующей жидкости | 0 — 0.65 МПа |
| Точность установки давления | 0.004 МПа |
| Диапазон числа оборотов | 10 — 9990 об/мин |
| Точность установки числа оборотов | 10 об/мин |
| Частотный диапазон (кол-во импульсов вкл. форсунок) | 1 — 9999 1/с |
| Длительность импульса включения форсунок | 0,5 — 25 мс |
| Габаритные размеры | 396 x 380 x 446 мм |
| Вес | 12 кг |
Габариты упаковки
| Модель | CNC-603А |
|---|---|
| Размеры ДхШхВ, мм | 458 x 433 x 537 |
| Вес брутто, кг | 18.5 |
| Вес, нетто | 16.5 |
Документация
Руководство пользователя
Рекламный проспект
Упаковочный лист
