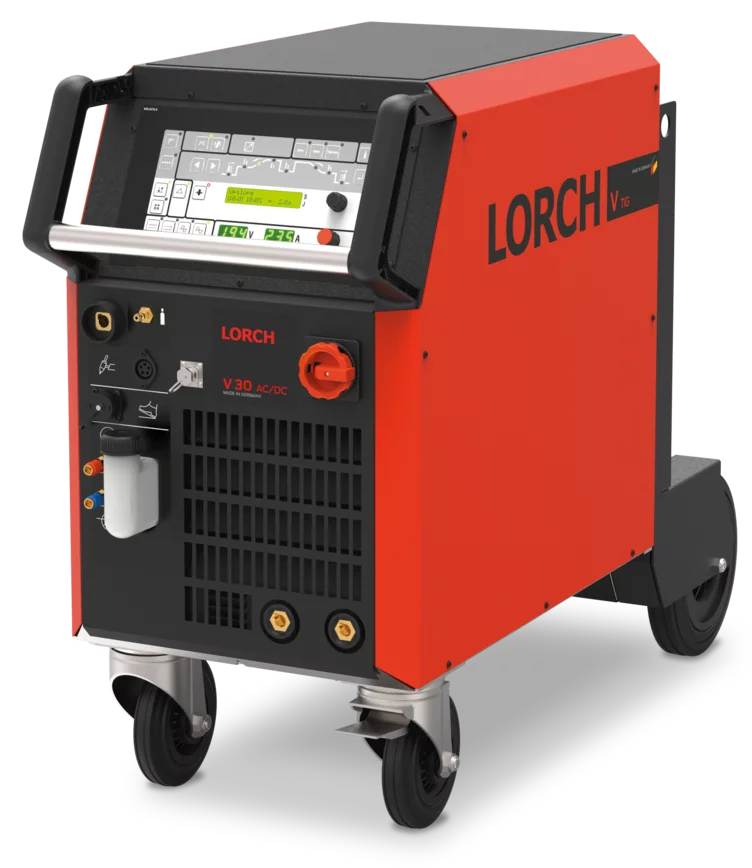

V 30
Stable arc – at DC and AC.
The V 30 is available as a DC and AC/DC version on any performance output level. The V 30 stands out particularly with its highly stable arc. The arc shape is optimised for excellent cleaning effect of the aluminium oxide layer and for reduced noise alike when welding with AC. The AC/DC version has an automatic cap shaping function as well. Its square-wave current gives the V 30 additional boost and greatest arc stability when welding aluminium.
The V 30 housing is robust and secure.
The high-end technology inside the V 30 is protected by a robust industrial metal housing that is ideal for outdoor use. The fully resilient handles allow suspension of the power source from the crane and hold the welding cables. The double gas cylinder safety device maximises safety within the production environment.
Pulsing and fast pulsing at up to 20 kHz.
The integrated pulse and fast pulse function at up to 20 kHz is particularly suitable for welding thin sheets. It also permits outstanding weld pool control for perfect results even with difficult welding tasks.
Energy efficiency at full power.
The integrated stand-by function ensures turns individual components on and off automatically. The Thermocontrol sensors monitor system temperature and adjust the fan as required to reduce fan noise, dust load inside the machine, and power consumption.
Optimal parameters with the SmartBase.
SmartBase technology guarantees a perfect arc matching your chosen electrode diameter with welding parameters, ignition, and working range automatically adjusted and optimised. The arc can be fine-tuned individually for best freedom and to warrant welding with the optimum arc.
Country-specific product variants.
Country-specific product variants are available for this Lorch welding unit. These may differ in the mains supply, the mains plug or other product features required for the country. You want to know more? Contact your local Lorch partner.
Technical data
| TIG welding | |
|---|---|
|
Welding range 3~ 400 V: [A] |
3
— 300 |
| TIG Duty cycle AC | 400 V |
|---|---|
|
Duty cycle AC 100% (40°c): [A] |
250 |
|
Duty cycle AC 60% (40°c): [A] |
300 |
|
Duty cycle AC at max. current (40°c): [%] |
60 |
| TIG Duty cycle DC | 400 V |
|---|---|
|
Duty cycle DC 100% (40°c): [A] |
250 |
|
Duty cycle DC 60% (40°c): [A] |
300 |
|
Duty cycle DC at max. current (40°c): [%] |
60
|
| Electrode welding | |
|---|---|
|
Welding range 400 V: [A] |
20
— 250 |
|
Weldable electrodes: [Ø in mm] |
1.5
— 6 |
| Electrode duty cycle | |
|---|---|
|
Duty cycle at max. current (40°c): [%] |
80 |
| Process-independent data | |
|---|---|
|
Open circuit voltage: [V] |
44
— 100 |
| Mains | 400 V |
|---|---|
|
Mains voltage 3~ (50/60 Hz): [V] |
400 |
|
Mains fuse 3~ (50/60 Hz): [A] |
32
|
|
Positive mains tolerance 3~ (50/60 Hz): [%] |
15 |
|
Negative mains tolerance 3~ (50/60 Hz): [%] |
15 |
| Mains plug | |
|---|---|
| Mains plug: | CEE 32 |
| Standards and approvals | |
|---|---|
| Protection class: | IP23S |
| Insulation class: | F |
| Norm/Standard: | EN 60974-01 |
| Designation/Certification: | CE, S
|
| Cooling type | |
|---|---|
| Cooling type: | Gas-cooled , Water-cooled |
| Cooling | |
|---|---|
|
Standard cooling capacity (l/min): [kW] |
1.1 |
|
Tank capacity: [l] |
4.3 |
| Dimensions | length x width x height |
|---|---|
|
Dimensions (LxWxH) [mm] |
1,130
× 450 × 815 |
| Weights | |
|---|---|
|
Weight: [kg] |
93.6 |
|
Weight, water cooling (filled): [kg] |
14.7
|
V-Standard
- “3 steps and weld” operating concept
- Simple one-button operation
- Stepless current adjustment
- Digital Volt-Amperage-display
- LCD graphic display with language selection
- User-focused operator guidance with illuminated symbols and welding sequence control
- Tiptronic job memory for 100 welding tasks
Other products of the series
Always the best advice:
close, personal and honest.
You are interested in a Lorch welding machine but you are not sure which model is the right one for you or you have other questions? Use our Partner Finder to easily find a competent contact person near you and get personal advice.
Cварочные инверторы серии V
Серия V является профессиональным промышленным аппаратом для TIG-сварки. Ультрасовременный, цифровой сварочный инверторный аппарат для TIG-сварки сваривает сталь, нержавеющую сталь, медь и алюминий в исполнении AC/DC без компромиссов и при самом простом управлении. По желанию он также полностью автоматизируется. С концепцией управления «Три шага до начала сварки» серия V достигает поставленных целей: оптимальной пригодности для работы и максимальной производительности, независимо от варианта исполнения – DC или AC/DC, независимо от применения в ручном или автоматическом режиме. SmartBase, экспертная база сварочных данных эффективно управляет сварочной дугой, все параметры можно изменять индивидуально.
Импульсная функция благодаря меньшей теплопередаче позволяет значительно лучше контролировать корень, и сварочную ванну и пространственные положения швов. С помощью функции Tiptronic можно сохранять все параметры работы, выполняемой повторно. В любое время можно вызвать до 100 заданий.
Благодаря сварочной горелке с дистанционным управлением и функцией «повышение-понижение» можно находиться непосредственно у обрабатываемой детали. С помощью сварочной горелки можно управлять сварочным процессом и вместе с тем регулировать сварочный ток с точными показаниями в амперах. При включенном режиме Tiptronic можно даже выбрать сохраненные задания непосредственно с помощью сварочной горелки.
V mobil
Серия V mobil на мобильной тележке с устройством водяного охлаждения позволяет производить сварку в любом месте. Мобильный аппарат серии V находится на идеальной высоте, газовый баллон прочно закреплен, а сварочная горелка работает с водяным охлаждением для обеспечения оптимальной производительности. Поэтому аппарат серии V остается «мобильным» и одновременно обладает возможностями большой установки.
Механизм подачи проволоки Feed
Механизм подачи проволоки Feed автоматизирует подачу холодной проволоки. Когда при выполнении TIG-сварки нужен объем для заполнения зазоров и компенсации допуска материала, и появляется необходимость подачи присадочного материала, функция Lorch Feed обеспечивает максимальную производительность TIG. В том числе и длинных швов.
Серия V оснащена LorchNet, то есть современной системой связи. Эта цифровая информационная магистраль выполняет функции стандартизированной связи и обеспечивает, чтобы все компоненты, имеющиеся в системе автоматизации компании Lorch, безупречно опознавались. Результатом является функция Plug&Weld (подключи и сваривай), что превращает серию V в превосходный источник сварочного тока для автоматизации TIG-сварки.
Ультрасовременный, цифровой сварочный инверторный аппарат для TIG-сварки сваривает сталь, нержавеющую сталь, медь и алюминий в исполнении AC/DC без компромиссов и при самом простом управлении.
Эффективность TIG
Превосходная техника для TIG-сварки в прочном промышленном корпусе и проверенная временем инверторная технология для оптимальной практичности и максимальной производительности.
Текстовый дисплей с выбором языка и Tiptronic
Ясно структурированный пользовательский интерфейс и наклонная панель управления обеспечивают хорошую видимость системы управления в любой ситуации и удобство управления. В зависимости от аппарата Вы можете выбрать режим сварки AC или DC, диаметр электрода и сварочный ток. В режиме Tiptronic Вы можете сохранить идеальные настройки для каждого шва.
Сварка алюминия (исполнение AC/DC)
Зажигание дуги на обратной полярности и автоматическое образование сферы на конце вольфрамового электрода обеспечивают идеальную форму сварочной дуги при сварке алюминия. Специальная форма переменного тока с оптимизированным балансом тока обеспечивает эффект катодной очистки и контроль сварочной ванны.
Импульсная частота до 20 кГц
Импульсная частота до 20 кГц,предлагаемая серийно, дает дополнительные преимущества при обработке тонких листов, а также обеспечивает возможность увеличения скорости сварки при автоматизации.
В прочном несущем промышленном корпусе
Прочный корпус из металла защищает высококлассную технику внутри аппарата. Аппарат можно легко переносить благодаря имеющимся ручкам, а также и подвешивать на кране.
Дистанционное управление
Зачастую рабочая ситуация не позволяет размещать сварочный аппарат непосредственно рядом со сварщиком. Тем не менее, управлять сварочным процессом и регулировать сварочный ток весьма помогает такая опция, как дистанционное управление. Поэтому для аппаратов
Lorch серии V имеются различные ручные и ножные дистанционные
регуляторы, которыми можно пользоваться сразу же
благодаря функции Plug&Play.
Автоматическое понижение конечного тока
Автоматическое понижение конечного тока Lorch обеспечивает чистую заварку концевого кратера.
Низкое энергопотребление
Функция режима ожидания регулирует автоматическое включение и выключение компонентов. Датчики термоконтроля контролируют температуру компонентов и управляют вентилятором в соответствии с необходимостью. Это позволяет сократить шум вентилятора, пылевую нагрузку внутри аппарата и сэкономить энергию.
Мобильность
В мобильном исполнении аппарат серии V приспособлен как для переноски, так и для перевозки благодаря оснащению колёсами Trolley. Так Вы всегда остаетесь мобильными.
Функция высокочастотных импульсов
Серия V оснащена функцией высокочастотных импульсов до 20 кГц в серийном исполнении. Тем самым достигается фокусированная стабильная сварочная дуга. Особенно при автоматизированной сварке могут быть достигнуты более высокие скорости при уменьшении тепловложений. Здесь есть преимущества и для ручной сварки тонких листов, поскольку уменьшаются деформации. Чем выше импульсная частота, тем приятнее звук сварки. В зависимости от основного материала с помощью высокочастотных импульсов при TIG-сварке можно также добиться сокращения цветов побежалости.
Технические характеристики СЕРИИ V
С концепцией управления «Три шага до начала сварки» серия V достигает целей: оптимальной пригодности для работы и максимальной производительности, независимо от варианта DC или AC/DC, и применения в ручном или автоматическом режиме.
Стандарт V
- Концепция управления по принципу «3 шага до сварки»
- Интуитивно понятная панель управления со световой индикацией и детальным управлением сварочным процессом
- Плавная регулировка тока
- Цифровой индикатор сварочного тока и напряжения
- Текстовый дисплей с выбором языка
- Переключение 2-/4-тактный режим
- Разъем для подключения дистанционного управления
- Разъем LorchNet, например, для управления блоком подачи холодной проволоки Feed и подключения компонентов автоматизации Lorch
- Импульсная сварка
- Функция сохранения программ Tiptronic для 100 заданий сварки
Серия V AC/DC
- Переключение с DC на AC
- Большая мощность за счет прямоугольного электротока (вариант AC/DC) при сварке алюминия
- Функция «снижения уровня шума» (на 40 % ниже)
- Зажигание на положительной полярности и контроль за острием электрода
| Модель источника | V 24 mobil | V 30 mobil | V 24 | V 27 | V 30 | V 40 | V 50 |
| Диапазон сварочного тока | |||||||
| Сварка MMA, A | 20–200 | 20–250 | 20–200 | 20–220 | 20–250 | 20–300 | 20–400 |
| Сварочные электроды | |||||||
| ТIG Ø, мм | 1,0–3,2 | 1,0–3,2 | 1,0–3,2 | 1,0–3,2 | 1,0–4,0 | 1,0–4,0 | 1,0–4,8 |
| MMA Ø, мм | 1,5–4,0 | 1,5–4,0 | 1,5–4,0 | 1,5–4,0 | 1,5–6,0 | 1,5–6,0 | 1,5–6,0 |
| Продолжительность включения (ПВ), сварка ТIG при температуре окружающего воздуха 25 °C | |||||||
|
Ток при 100 % ПВ (DC – AC/DC) |
240 | 300 | 240 | 270 | 300 | 400 | 480 |
|
Ток при 60 % ПВ (DC – AC/DC) |
240 | 300 | 240 | 270 | 300 | 400 | 500 |
|
ПВ при макс. токе (DC – AC/DC) |
100 | 100/60 | 100 | 100 | 100 | 100 | 60 |
| Продолжительность включения (ПВ), сварка ТIG по стандарту DIN EN 60974-1 при температуре 40 °C | |||||||
|
Ток при 100 % ПВ (DC – AC/DC) |
220/190 | 270/240 | 220/210 | 250 | 250 | 360 | 380 |
|
Ток при 60 % ПВ (DC – AC/DC) |
240/220 | 300/280 | 240/230 | 270 | 300 | 400 | 500 |
|
ПВ при макс. токе (DC – AC/DC) |
60/50 | 60/50 | 60/50 | 60 | 60 | 60 | 60 |
| Характеристики сварочного аппарата | |||||||
| Сетевое напряжение, В | 3~400 | 3~400 | 3~400 | 3~400 | 3~400 | 3~400 | 3~400 |
| Допустимый перепад в сети, % | +/–15 | +/–15 | +/–15 | +/–15 | +/–15 | +/–15 | +/–15 |
|
Сетевой предохранитель, инерционный, A |
16 | 16 | 16 | 16 | 32 | 32 | 32 |
| Размер (Д x Ш x В), мм | 812 x 283 x 518 | 812 x 283 x 518 | 1130 x 450 x 815 | 1130 x 450 x 815 | 1130 x 450 x 815 | 1130 x 450 x 815 | 1130 x 450 x 815 |
|
Масса с воздушным охлаждением (DC – AC/DC), кг |
29,4/35,1 | 31/37 | 84,6/90 | 85/92 | 86,4/93,6 | 107,6/121,5 | 108,7/123,2 |
|
Масса блока охлаждения*, кг |
24,1 | 24,1 | 14,7 | 14,7 | 14,7 | 14,7 | 14,7 |
Lorch V30 AC/DC mobil – трехфазный сварочный инвертор для сварки TIG с современной технологией высокочастотного поджига дуги, с максимальным током 300 А с переключением тока с DC на AC, подходящий для использования в промышленности.
ПВ данного аппарата при максимальном токе при температуре воздуха 25 градусов – 60%!
Концепция управления «Три шага до начала сварки» дает максимальную производительность. Экспертная база данных SmartBase отлично управляет сварочной дугой, при этом все параметры можно изменять индивидуально.
Функция Tiptronic позволяет сохранять все параметры работы, которую потом нужно будет повторить, в любое время она позволяет заново вызвать до 100 сварочных заданий.
Импульсная функция позволяет лучше контролировать корень шва, сварочную ванну и пространственные положения швов благодаря меньшей теплопередаче. В инверторе «V» Вы имеете возможность изменения частоты импульсов до 2 кГц (для сварки тонких листов) на этом аппарате.
Вторичный ток предотвращает провалы при нагреве детали
Автоматическое понижение тока (Downslope) позволяет получить идеальный край шва
Текстовый дисплей позволяет выбрать язык для управления аппаратом.
Вы можете управлять процессом сварки, не отходя от детали с помощью дистанционного управления на горелке. Удобная клавиша «Повысить-понизить» позволяет настроить точные показатели силы тока в амперах. В режиме Tiptronic вы можете с пульта горелки выбрать сохраненные ранее задания сварки.
Автоматическая подача холодной проволоки Feed автоматизирует подающий манипулятор, когда требуется большое количество присадочного материала.
Новейшая силовая полупроводниковая техника и функция режима пониженного энергопотребления вентилятора дают высокую эффективность и малое потребление энергии.
Инвертор Lorch V30 AC/DC mobil дает возможность полной автоматизации процесса сварки (система LorchNet или интерфейс аппарата). LorchNet — это цифровая информационная магистраль, которая выполняет стандартизированную коммуникацию и обеспечивает безупречное опознавание всех компонентов системы автоматизации.
За счет прямоугольного электротока при сварке алюминия достигается большая мощность.
В этом инверторе предусмотрена функция «снижения уровня шума», которая снижает шум на 40%.
Аппарат дает возможность производить зажигание на положительной полярности и контроль за острием электрода
Сварочный аппарат переносит перепады напряжения в сети от -15% до +15%, и продолжает работать без перемен.
К аппарату Lorch V30 AC/DC mobil подключается модуль водяного охлаждения, что позволяет производить длительные работы по сварке.
В аппарате есть разъем для подключения ручного или ножного пульта дистанционного управления. На удобной мобильной тележке с устройством водяного охлаждения вы сможете производить сварку в любом месте. Установленный на тележке, аппарат находится на идеальной высоте, газовый баллон прочно закреплен, а сварочная горелка работает с водяным охлаждением для обеспечения оптимальной производительности.
Вес инвертора – 37 килограммов.
Особенности Lorch V30 AC/DC mobil
• Импульсный режим
• Функция снижения уровня шума – до 40%
• Удобная тележка для перемещения по площадке
• Газовое или водяное охлаждение аппарата
Преимущества Lorch V30 AC/DC mobil
• Улучшенная сварка алюминия
• Зажигание на положительной полярности
• Возможность полной автоматизации процесса сварки
• Переключение тока с AC на DC
