Сегодня Вы узнаете Как Установить
Магнитолу в ГАЗель Некст своими руками.

㋡ Чтобы снять панель магнитолы, ее нужно потянуть на себя и немного вверх

㋡ Далее откручиваем четыре винтика

㋡ Примеряем место для установки (с обратной стороны его хорошо видно)

㋡ Легким движением руки вырезаем посадочное место для установки магнитолы

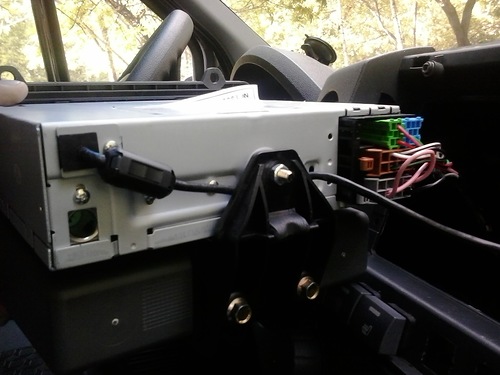

㋡ Устанавливаем Магнитолу на место
㋡ И закрепляем ее подходящим по длине болтом или шпилькой

㋡ Подсоединяем магнитолу по распиновке проводов

㋡ Устанавливаем Магнитолу на свое место

💣 СОВЕТ: Когда будете закручивать четыре самореза, сначала прокрутите их против часовой стрелки, чтобы они сели на посадочное место, чтобы сохранить резьбу пластика.
.
.
Видео Установки Магнитолы в ГАЗель Некст:

.
.
Теги: магнитола газель некст, газель некст как подключить магнитолу, подключение магнитолы газель некст, установить магнитолу газель некст, как снять магнитолу газель некст, распиновка магнитолы газель некст, магнитола газель некст 1 din, схема подключения магнитолы, установка магнитолы газель некст своими руками, как поставить магнитолу на газель некст,

Распиновка разъемов автомагнитол

Распиновка ISO или разводка выводов – определение каждого контакта электрического соединения в разъеме или схеме согласно соответствующей нумерации и функциональности. Акустическая система любого производителя подсоединяется к штатным ISO разъемам автомобиля. Грамотная распиновка поможет получить на выходе хороший звук и не сжечь при этом разъемы напряжением. Разобраться в проводах можно с помощью стандартных схем. Вы сможете установить любую марку автомагнитолы, не имея специализированных знаний в электрике. Работая с нестандартными коннекторами, не забывайте о безопасности. «Прозванивайте» провода, используя мультиметр.

Что такое iso

ISO – международная организация, которая занимается разработкой стандартов и нормативных документов для разных отраслей. Аббревиатура одинаково звучит на всех языках. Российский производитель, работающий в соответствии со стандартами, маркирует свою продукцию аббревиатурой «ISO» или «ИСО». Все известные разработчики автомобильных магнитол оснащают продукцию стандартными штекерами двух видов. Каждый выглядит, как восьмиконтактный прямоугольный разъем.

Распиновка стандартного евроразъема

Евроразъемом называют стандартный штекер, который используют в большинстве стран мира. При подключении оборудования можно столкнуться с запутанными в пучок нестандартными проводами. Решается эта проблема приобретением переходников и распиновкой фишек магнитолы.

Стандарты 1din и 2din

Разъемы акустических систем бывают двух видов: нестандартные от компании-производителя в основном штырькового вида и стандартизированные европейские, которые находятся сзади. Установка оборудования со специальным аудиоразъемом от производителя потребует использование специального фирменного коннектора. Если штекер ISO, то подключиться нему можно напрямую. Евроразъемы бывают двух видов 1din и 2din, разница в высоте автомагнитол. Двухблочный в два раза выше, подсоединяется не ко всем автомобилям, потому что на панели нет места под нужные размеры.

Магнитолы с европейским 1din самые распространенные.

При установке автомагнитол применяют провода с маленьким диаметром 1,5-2 мм, для силовых линий – с большим сечением. Несоблюдение этих простых правил исказит звук, выведет оборудование из строя.

№ 1	—
№ 2	—
№ 3	—
№ 4	Постоянное питание
№ 5	Питание антенны
№ 6	Подсветка
№ 7	Зажигание
№ 8	Масса

Производители в Японии, США и некоторые китайские применяют стандарт 2din.

Верхний силовой разъем А

Штекер используют для питания электричеством ресивера, антенны и усилителя, а также при необходимости управления подсветкой или при отключении сигнала звука. Применяют стандартную маркировку по цветовой гамме. Выходы 1-3 и 6 в акустике низкого и среднего ценового сегмента не используются, они предназначены для дополнительных опций продукции высокого класса.

Типы подключения

• Первый – соединение в цоколе проводов двух цветов желтого и красного, включение/выключение ресивера не зависит от зажигания. Способ не удобен тем, что предрасполагает к разрядке АКБ, если не выключить акустику;
• Второй – провод подключают через замок зажигания, желтый – к бортовому компьютеру.

Функциональное назначение выходов ресивера

ANT	Разъем применяется, если в автомобиле имеется выдвижная антенна
Remote	Возможно подключение несколько динамиков
Illumination	Позволяет менять интенсивность свечения устройства
Mute	Регулировка звука
А4	Включение/выключение

Распиновка ISO-разъема магнитолы

А 4	Цв. желтый	Аккумулятор + Питание
А 5	Цв. синий	Антенна.
А 6	Цв. оранжевый	Подсветка
А 7	Цв. красный	Зажигание, 12В. При отключении сброс параметров к заводским.
А 8	Цв. черный	Акустика

Нижний акустический разъем В

Применяют для подключения усилителей (2 кабеля на каждый). Звучание аппаратуры зависит от того, правильно ли подключены все разъемы. Главное – не перепутать, иначе акустика будет некачественной.

Правила подключения колонок по цветовой маркировке проводов

Цв. белый	Левая передняя
Цв. серый	Правая передняя
Цв. зеленый	Левая задняя
Цв. фиолетовый	Правая задняя

Двойной ИСО разъем

Штатные аудиосистемы некоторых автомобилей подключаются двойным штекером. Распиновка разъемов для них стандартная. Половинки контактов соединяются между собой прочной пластиковой перемычкой, фиксируются специальным зажимом. Для корректного монтажа используется направляющий паз, который исключает установку штекера в неправильном положении.

Черный присоединяет к магнитоле источник тока, коричневый – для акустики .

Переходники для iso разъемов

Срезка нестандартного штатного штекера и присоединение проводов напрямую не рекомендуется, потому что со временем соединение разболтается, может окислиться, придется спаивать не только проводку, потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречается акустика с тремя выходами, но она имеет стандаризированную маркировку и электросхемы, позволяющие соединить с помощью распиновки штатные кабели с устройством. Можно купить любой тип переходника для ИСО разъёмов от одной модели к другой.

Автомобиль может быть не оснащен коннекторами, тогда нужно подключать разъем магнитолы к кабелю напрямую. Это делают скручиванием, пайкой либо применяют клеммную колодку, которая не требует последующей изоляции. При скручивании и пайке используют термоусадочные трубки для безопасного использования оборудования.

Распиновка для различных марок авто и магнитол

Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях.

Схема распиновки iso разъемов к магнитолам pioneer

Подключение акустики этого хорошо известного, пользующегося популярностью у автомобилистов бренда, имеет некоторые особенности. Перед началом работы обязательно изучите руководство к установке. Монтаж прост, главное разобраться в назначении каждого цвета. Помимо инструкции в комплект входят две «фишки» с 4 парами контактов: для питания и акустики.

В распиновке штекера 10-20 выходов, функционал каждого разъема меняется зависимости от модели. Для серии KEH характерна следующая схема: № 1 — антенна, № 2 — зажигания, № 3-6 и 8-11 — усилители. Чтобы не запутаться внимательно изучите инструкцию.

Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.

toyota

Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.

При подключении магнитолы используются стандартные схемы.

№ 1	ANT
№ 3	LR. Линейный выход
№ 4	GND. Линейных выход
№ 5	RR. Линейный выход
№ 6	CD – LCH
№ 7	CD – GND
№ 8	CD – RCH
№ 9	CD – Reset
№ 10	CD – CD clock out
№ 11	CD – DSPL select
№ 12	CD – data out
№ 13	CD – clock in
№ 14	CD – data in
№ 16	A+
№ 17	GND
№ 18	ANT GND
№ 22-27	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 28	Mute
№ 29-30	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 31	ANT CONT
№ 32	CD ACC Постоянный
№ 33	AMP Постоянный
№ 34	B UP

nissan

№ 1-6	Динамики (LR+, RR+, LR-, RR-, LF+, RF+)
№ 7	А+
№ 8	Подсветка
№ 9	BAT+
№ 10	Динами LF-
№ 11	динамик RF-
№ 12	Антенна
№ 13	GND

honda

Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.

№ 1	Динамик RR+
№ 2	Динамик LR+
№ 3	Подсветка
№ 4	BAT+
№ 5	A+
№ 6	Антенна
№ 7-10	Динамики LF+, RF+, RR-, LR-
№ 13	GND
№ 14-15	Динамики LF-, RF-

Стандартная европейская разводка выводов.

alpine

mitsubishi

Во всех моделях используется стандартная европейская распиновка акустической системы.

№ 1-2	Динамики RR+, LR+
№ 3	Управление антенной
№ 4	Управление подсветкой
№ 5-8	Динамики LF+, RF+, RR-, LR-
№ 10	А+
№ 11	BAT+
№ 12	Управление подсветкой
№ 13-14	Динамики LF-, RF-
GND

Видео разбор распиновки автомагнитолы

Источник

Схема подключения звуковых сигналов, прикуривателя, розетки, магнитолы ГАЗель Next.

Схема подключения звуковых сигналов, прикуривателя, розетки, магнитолы ГАЗель Next.

Прикуриватель.

Для пользования прикуривателем, утопите его до фиксированного положения. После нагрева спирали он вернется в исходное положение готовым к применению.

Включенный прикуриватель сильно нагревается. При обращении с ним соблюдайте особенную осторожность, убедитесь, что исключена возможность попадания прикуривателя в руки детей: это может стать причиной возгорания и/или ожогов.

Чтобы воспользоваться розеткой, откройте крышку, закрывающую гнездо розетки, как показано на рисунке.

Розетка предназначена для подключения внешних потребителей (вилка переносной лампы, зарядное устройство и др.).

Длительное использование электрических устройств при выключенном двигателе может стать причиной разряда аккумуляторной батареи и сделать невозможным последующий пуск двигателя.

На автомобилях с двумя рядами сидений устанавливается дополнительная розетка на обивке левой средней стойки боковины.

Дополнительная розетка.

В пассажирском салоне автобусов могут устанавливаться четыре розетки: две USB-розетки 5В на левой боковине и две розетки 12В на правой боковине (перед сиденьем у сдвижной двери и за задним сиденьем).

Не пользуйтесь розеткой для подключения внешних устройств, мощность которых превышает 120 Вт.

Аудиооборудование.

В зависимости от комплектации автомобиль может оснащаться аудиооборудованием в следующем составе:

• Головное устройство 1DIN или 2DIN, встроенное в панель приборов. Руководство по эксплуатации головного устройства 1DIN или 2DIN прикладывается к автомобилю.
• USB разъем головного устройства 1DIN расположен в кармане для документов, головного устройства 2DIN – во вставке панели приборов центральной.

• Дублирующие кнопки управления головным устройством 1DIN или 2DIN на рулевом колесе.

Кнопки на рулевом колесе.

1 – Кнопки выбора радиостанции в активированном диапазоне частот или выбора трека; 2 – Кнопки регулировки уровня громкости.

• Громкоговорители: расположены в дверях.
• Антенна штыревая, на панели крыши.

Электрическая принципиальная схема подключения звуковых сигналов, прикуривателя, розетки, магнитолы автомобиля ГАЗель Next.

1 – звуковой сигнал правый; 2 – звуковой сигнал левый; 3 – реле звукового сигнала; 4 – прикуриватель; 5 – розетка; 6 – выключатель звукового сигнала; 7 – многофункциональное токопередающее устройство; 8 – магнитола; 9 – кнопка переключения каналов магнитолы; 10 – громкоговоритель правый; 11 – громкоговоритель левый; 12 – кнопка регулирования громкости магнитолы; F42 – блок реле и предохранителей в салоне; F44 – блок реле и предохранителей под капотом; ХР 25/30 – колодка соединения жгута 25 (по кабине) со жгутом 30 (по раме); ХР 229/805-1 – колодки соединения жгута 229 (по панели) со жгутом 805 (по левой двери); ХР 229/806-1 – колодки соединения жгута 229 (по панели) со жгутом 806 (по правой двери).

Колодки показаны со стороны установки контактов.

Источник

Обновлено: 05.09.2023

Сегодня Вы узнаете Как Установить
Магнитолу в ГАЗель Некст своими руками.

㋡ Чтобы снять панель магнитолы, ее нужно потянуть на себя и немного вверх

㋡ Далее откручиваем четыре винтика

㋡ Примеряем место для установки (с обратной стороны его хорошо видно)

㋡ Легким движением руки вырезаем посадочное место для установки магнитолы

㋡ Устанавливаем Магнитолу на место
㋡ И закрепляем ее подходящим по длине болтом или шпилькой

㋡ Подсоединяем магнитолу по распиновке проводов

㋡ Устанавливаем Магнитолу на свое место

💣 СОВЕТ: Когда будете закручивать четыре самореза, сначала прокрутите их против часовой стрелки, чтобы они сели на посадочное место, чтобы сохранить резьбу пластика.
.
.
Видео Установки Магнитолы в ГАЗель Некст:

.
.
Теги: магнитола газель некст, газель некст как подключить магнитолу, подключение магнитолы газель некст, установить магнитолу газель некст, как снять магнитолу газель некст, распиновка магнитолы газель некст, магнитола газель некст 1 din, схема подключения магнитолы, установка магнитолы газель некст своими руками, как поставить магнитолу на газель некст,

В зависимости от комплектации автомобиль может оснащаться аудиооборудованием в следующем составе:

– Головное устройство 1DIN или 2DIN, встроенное в панель приборов. Руководство по эксплуатации головного устройства 1DIN или 2DIN прикладывается к автомобилю.

– USB разъем головного устройства. 1DIN расположен в кармане для документов, головного устройства, 2DIN – во вставке панели приборов центральной.

– Дублирующие кнопки управления головным устройством 1DIN или 2DIN на рулевом колесе:

1. Кнопки выбора радиостанции в активированном диапазоне частот или выбора трека.

2. Кнопки регулировки уровня громкости.

– Громкоговорители: расположены в дверях.

– Антенна штыревая, на панели крыши.

Для контроля за режимами движения, труда и отдыха водителей на автомобиле предусмотрена установка тахографа.

Тахограф устанавливается в отсек потолочной консоли.

В случае установки тахографа на предприятии-изготовителе к автомобилю прикладываются Руководство по эксплуатации тахографа, его паспорт и демонтажные вилки.

В случае отсутствия установки тахографа на предприятии изготовителе для подключения тахографа к электрической цепи автомобиля имеются два электрических разъема: 1 (белого цвета) и 2 (желтого цвета), расположенные внутри отсека потолочной консоли.

Подключение дополнительного оборудования (в т.ч. аппаратуры спутниковой навигации ГЛОНАСС или ГЛОНАСС/GPS) к бортовой сети автомобиля разрешается следующим образом:

2. Питание +12В АКБ брать с места установки резервного предохранителя №11 левого ряда предохранителей в блоке реле и предохранителей панели приборов, установив предохранитель необходимого номинала. Максимальный ток нагрузки 15А.

Допускается также питание +12В АКБ брать с общей шины силового блока предохранителей в подкапотном пространстве с установкой дополнительного предохранителя в непосредственной близости от места подключения к блоку.

Внимание!

При установке указанных систем в период гарантийного срока эксплуатации автомобиля, гарантийные обязательства на дорабатываемые узлы автомобиля, а также ответственность за качество подключения, монтажа компонентов систем и проводов, электромагнитную совместимость с бортовой сетью автомобиля должна взять на себя организация выполнившая доработку.

Кнопка 1 экстренного вызова SOS предназначена для использования в случае ДТП или при других чрезвычайных ситуациях.

Для использования кнопки экстренного вызова откиньте защитную крышку 2 и нажмите на кнопку с символом, удерживая ее не менее 2с.

ОВЭОС, после нажатия кнопки экстренного вызова, обеспечивает формирование и передачу в систему экстренного реагирования при авариях минимально необходимого набора данных о транспортном средстве при дорожно-транспортном и ином происшествии, а также установление и обеспечения двусторонней голосовой связи с экстренными оперативными службами.

При осуществлении голосовой связи, ОВЭОС отключает звуковоспроизведение штатного радиоприемника (мультимедийной системы), если до момента осуществления экстренного вызова производилось звуковоспроизведение.

Режим самотестирования.

Режим самотестирования осуществляется автоматически при каждом включении приборов (зажигания) и предназначен для проверки работоспособности компонентов ОВЭОС.

Режим тестирования.

Используется при проведении регламентных работ на автомобиле. Режим тестирования рекомендуется на открытом пространстве, для исключения появления ошибки о невозможности определения координат автомобиля.

В данном режиме проверяются следующие параметры системы:

– Наличие ошибок, обнаруженных при самотестировании.

– Работоспособность индикатора состояния системы.

– Работоспособность микрофона и динамика.

Для запуска режима тестирования в ручном режиме:

– убедитесь, что двигатель заглушен и приборы (зажигание) выключены;

– включите приборы (зажигание) и выждите не менее чем одну минуту;

Если индикатор состояния системы загорелся красным светом, а звуковая подсказка не была воспроизведена, это означает неисправность динамика системы и невозможность проведения дальнейшего тестирования. Необходимо прервать процедуру тестирования выключением приборов (зажигания). Система считается неработоспособной.

Если индикатор состояния системы не загорелся красным светом, а звуковая подсказка была воспроизведена, это означает неисправность индикатора состояния системы. При этом можно проводить процедуру тестирования для обнаружения других возможных неисправностей. Система считается неработоспособной.

При успешном входе в режим тестирования и после успешного выполнения самодиагностики необходимо следовать голосовым подсказкам до окончания процедуры тестирования. При обнаружении ошибок в ходе тестирования, они записываются в память блока, и сохраняются до устранения. Проверить факт устранения ошибок работы системы можно по отсутствию свечения индикатора состояния системы после самотестирования при включенных приборах (зажигании), либо повторной процедурой тестирования (для проверки устранения ошибки индикатора, кнопок, микрофона или динамика системы).

Внимание!

При обнаружении неисправности в работе ОВЭОС в режиме самотестирования или при проведении тестирования в ручном режиме (индикатор состояния непрерывно горит красным светом после инициализации системы при включении зажигания или после проведения тестирования в ручном режиме), настоятельно рекомендуем сразу обратиться на предприятие технического обслуживания для выявления и устранения неисправности!

Индикатор состояния может загореться постоянным красным светом в случае отсутствия сигналов от спутников GPS/ГЛОНАСС, что не является неисправностью в случае нахождения автомобиля, оборудованного ОВЭОС в местах закрывающих прямую видимость спутников (в тоннелях, под мостами, на закрытых парковках и т.п.). После выезда автомобиля из мест, закрывающих прямую видимость спутников, индикатор состояния должен погаснуть.

Резервная батарея.

В блоке управления ОВЭОС находится резервная батарея, необходимая для обеспечения работы ОВЭОС при повреждении аккумуляторной батареи автомобиля в случае ДТП. Срок службы резервной батареи – 3 года, после которого требуется ее замена. При включенных приборах (зажигании) производится подзарядка, а также контроль уровня заряда резервной батареи. В случае неисправности резервной батареи индикатор состояния загорится красным светом, что означает требование о ее замене.

Замена резервной батареи должна производиться только на аттестованных предприятиях технического обслуживания или дилерских центрах.

Кнопка дополнительных функций.

Данная кнопка с символом может использоваться при наличии дополнительных сервисных услуг, связанных с навигацией, передачей мониторинговой информации в диспетчерские центры, удаленной диагностикой транспортных средств и т.д. Дополнительные функции могут быть подключены у специализированных организаций или дилера.

Дополнительную информацию можно получить из руководства пользователя ОВЭОС, прилагаемого к автомобилю.

Для пользования прикуривателем, утопите его до фиксированного положения. После нагрева спирали он вернется в исходное положение готовым к применению.

Внимание.

Включенный прикуриватель сильно нагревается. При обращении с ним соблюдайте особенную осторожность, убедитесь, что исключена возможность попадания прикуривателя в руки детей: это может стать причиной возгорания и/или ожогов.

Розетка.

Чтобы воспользоваться розеткой, откройте крышку, закрывающую гнездо розетки, как показано на рисунке.

Розетка предназначена для подключения внешних потребителей (вилка переносной лампы, зарядное устройство и др.).

Длительное использование электрических устройств при выключенном двигателе может стать причиной разряда аккумуляторной батареи и сделать невозможным последующий пуск двигателя.

На автомобилях с двумя рядами сидений устанавливается дополнительная розетка на обивке левой средней стойки боковины.

Дополнительная розетка.

В пассажирском салоне автобусов могут устанавливаться четыре розетки: две USB-розетки 5В на левой боковине и две розетки 12В на правой боковине (перед сиденьем у сдвижной двери и за задним сиденьем).

Внимание.

Не пользуйтесь розеткой для подключения внешних устройств, мощность которых превышает 120 Вт.

Аудиооборудование.

В зависимости от комплектации автомобиль может оснащаться аудиооборудованием в следующем составе:

• Головное устройство 1DIN или 2DIN, встроенное в панель приборов. Руководство по эксплуатации головного устройства 1DIN или 2DIN прикладывается к автомобилю.
• USB разъем головного устройства 1DIN расположен в кармане для документов, головного устройства 2DIN – во вставке панели приборов центральной.

USB разъем.

• Дублирующие кнопки управления головным устройством 1DIN или 2DIN на рулевом колесе.

Кнопки на рулевом колесе.

1 – Кнопки выбора радиостанции в активированном диапазоне частот или выбора трека; 2 – Кнопки регулировки уровня громкости.

• Громкоговорители: расположены в дверях.
• Антенна штыревая, на панели крыши.

Электрическая принципиальная схема подключения звуковых сигналов, прикуривателя, розетки, магнитолы автомобиля ГАЗель Next.

1 – звуковой сигнал правый; 2 – звуковой сигнал левый; 3 – реле звукового сигнала; 4 – прикуриватель; 5 – розетка; 6 – выключатель звукового сигнала; 7 – многофункциональное токопередающее устройство; 8 – магнитола; 9 – кнопка переключения каналов магнитолы; 10 – громкоговоритель правый; 11 – громкоговоритель левый; 12 – кнопка регулирования громкости магнитолы; F42 – блок реле и предохранителей в салоне; F44 – блок реле и предохранителей под капотом; ХР 25/30 – колодка соединения жгута 25 (по кабине) со жгутом 30 (по раме); ХР 229/805-1 – колодки соединения жгута 229 (по панели) со жгутом 805 (по левой двери); ХР 229/806-1 – колодки соединения жгута 229 (по панели) со жгутом 806 (по правой двери).

Чип: MT3353
Nand-flash: Samsung k9f1g08u0e 128Mb
Процессорный модуль: YC-002-BJ-1M-2D-R-V2.1

Пароль на заводские настройки: 3368, но ВНИМАНИЕ! после того как я покопался в этих настройках, магнитола стала по умолчанию загружаться в рабочий стол WinCE на китайском! и чтобы попасть в экран радио приходится руками нажимать MyDevice->residentflash2->APP->Home.exe обратно восстановить пока не понял как.

На рабочем столе надпись WinCE 6.0

Запускать сторонние приложения можно с sd карточки.
Надо на SD карте создать файл YGAutoRun.ini cо строкой указывающей на исполняемый файл, например: SDMMCtc.exe

Есть кто живой выкладывайти любую информацию по этой магнитоле пригодиться все, больше всего интересует Можно ли установить Android на неё или подключить дополнительный Android Box?

Я только пробовал законектить по bluetooth с андроид телефоном. Вроде работает — можно звонить с магнитолы.

Для андройда железо слабовато мне кажется. Оперативки 256Мб вроде?

Мне было бы интереснее увидеть экран телефона на магнитоле через bluetooth. Есть ли такая прога для WinCE?

Камеру заднего вида она по умолчанию поддерживает. При появлении +12v на проводе заднего хода автоматом включается изображение с камеры.

Ruslan21083! Единственный человек который хоть что то отвечает, спасибо тебе. Насчёт экрана телефона вывести на win CE сейчас посмотрим я видел какой то провод который может телефон на плазму изображения выводить на eliexpres есть

Это скорее всего hdmi кабель. На магнитоле hdmi входа нету.
Ну я хочу не просто экран телефона видеть, но и управлять. Как удаленный рабочий стол на винде.

Есть полюбому переходник с hdmi на тюльпаны, а рабочий стол ты не удалишь так как у тебя слетит все win CE, надо найти папку с Прошивкой и ярлые с запуском этой программы и установить в автозапуск win ce этот ярлык, чтобы при запуске рабочего стола автоматически запускалась эта программа

ruslan21083i , а куда задний ход и камеру подключал? У меня на четырех пиновом разъем (где написано камера) не получилось.

Сигнал ЗХ (+12в)- в зеленую колодку рядом с розово-черным проводом пустое место — туда.
Видеовход — белый, экран черный. На разъеме с биркой Camera.

Многое уже с завода работает, надо только подключить в меню «заводские настройки» пароль 3368.
Бывает что после этого по умолчанию рабочий стол всегда грузится, можно починить: надо скопировать residentflash2->APP->Home.exe в residentflash2->APP->Main.exe

Блютус работает (хотя пишут что глюки бывают).
Камера заднего вида работает.
Навител работает, надо только купить GPS антенну с разъемом sma и указать com порт правильный.

Интернет надо попробовать запустить.

подскажите как сделать запуск навинтела с кнопки «NAVI» на передней панели ГУ? Как назвать файл ini? И какой путь если «*».exe лежит на карте памяти которая вставлена в разъем » MAP «?

Stepashka22,
в первую очередь залезть в заводские настройки, пароль 3368. все настройки на английском. там в настройках слева выбрать первую и третью строку, включить все, что связано с GPS, путь до навигации вместо SDMMC я поставил на storage card (не знаю, влияет ли это, времени пробовать другие настройки не было). закачать на SD-карту навител и карты, я на всякий случай сделал .ini файл в корне карты с названием «YGAutoRun.ini» и прописал «sdmmcnavitelnavitel.exe».
перезагрузить магнитолу после проделанных настроек.
нажать на кнопку NAVI, указать путь до .exe файла навитела, внизу справа подтвердить выбор.
выйти, снова нажать на NAVI, все должно работать. запустилась с COM-портом №1, скорость 57600.
удачи.
p.s. после полного отключения питания магнитолы настройки на навигацию сохраняются.
p.p.s. sd-карту с навителом естественно ставить в разъем MAP.

Вот при таких настройках ВСЕ работает.
Навигация, блютуз, камера, видео на ходу, флешки, задние динамики.
Если кому надо))
Фото ВСЕХ экранов
p.s. над настройкой интернета( пробки) навигации, ещё в процессе.((
Если кому то хочется залезть в китайскую wince! То последние фото.но не рекомендую ибо походу кривая она.))

Запчасти

ГАЗ Газель Next 2017, двигатель дизельный 2.8 л., 150 л. с., задний привод, механическая коробка передач — электроника

Машины в продаже

Комментарии 176

Где взять карты для навигатора?

Приветствую, sd карта ( как в телефон)нужна для навигации.на нее скачать программу навител для winCE версия 9.8.57
Так же нужные карты.вставить ее (sd) в слот map,
Зайти в настройки, далее sd-navitel.exe- запустится навигация-указать карты в атлас и все!))
Удачи!

Спасибо, будем пробовать

Здравствуйте. Кто новый код узнал? 3368 неподходящий. в настройках сервисного меню.

Добрый день. Может кто-нибудь знает где можно скачать прошивку на штатную магнитолу газель Некст?

Ребята подскажите как включить подсветку кнопок фары включаю она не загорается, а когда ресет жму она загорается

Такая же проблема в точь точь ездил к электрику говорят проблема в магнитоле

Подскажите. Есть ли возможность подключения внешнего микрофона? С родным на месте всё хорошо. При движении у собеседника слышно бульканья ит. Д. Спасибо

Приветствую, так как микрофон очень «тихий» многие делали вынос под водитеский козырек, естественно меняли микрофон на более чувствительный.

Спасибо. Так и сделал. Выкусил родной микрофон и припаяли выносной стало всё хорошо

Все хорошее делается своими руками!))) А не работника ГАЗ

Всем привет. Свежая машина 20го года. Код для настроек 3368 не работает. Как узнать другой код?

Читайте также:



• Вставьте пропущенное понятие правление народа избранное народом и для народа а линкольн



• Нива шевроле отказала вся электроника



• Ответственность водителя за систему глонасс



• Настройка видеорегистратора altcam для просмотра через интернет



• Киа рио 3 дергается при разгоне
