Магнитола пежо 206 штатная инструкция

Обновлено: 05.09.2023

Защита от кражи: кодируемое устройство с 4-х значным кодом.

Дистанционное управление с рулевой колонки: рычаг с органами управления, установленный на рулевой колонке справа от рулевого колеса.

Радиоприемник: выходная мощность: 4х12 Вт (4х3,5 Вт при коэффициенте нелинейных искажений до 1%). Система радиоданных RDS.

Частотные диапазоны радиоприемника:

– FM: 87,5–108 МГц;
– MW: 531–1629 кГц;
– LW: 144–288 кГц.

Количество фиксируемых настроек:

– FM (автоматическое запоминание в режиме AST): 6;
– FM (ручное запоминание): 12 (2 поддиапазона FM1 и FM2 по 6 станций);
– MW (ручное запоминание): 6;
– LW (ручное запоминание): 6.

Кодируемое устройство против кражи

Устройство выполнено на базе микропроцессора. После отключения автомагнитолы от электросети автомобиля (снятие аккумулятора, демонтаж магнитолы или первоначальная ее установка) необходимо ввести код безопасности. Магнитола сможет быть включена только после ввода правильного кода.

Индикатор 7 красного цвета мигает при включенном зажигании, указывая на включение защитного устройства против кражи. Индикатор гаснет при включении зажигания или магнитолы.

Аудиосистема

Включение и выключение производится кнопкой ON. Если зажигание выключено, магнитола автоматически отключится через 1 час.

Радиоприемник

Радиоприемник может принимать сигналы системы радиоданных RDS. Если сигнал выбранной радиостанции в диапазоне FM удовлетворяет стандарту RDS, приемник автоматически настраивается на ту частоту, которая обеспечивает наилучшее качество приема.

Выбор радиостанции (автоматический поиск)

Автоматический поиск можно включить также с помощью рычага дистанционного управления на рулевой колонке.

При поиске радиостанций вручную нажмите и удерживайте кнопки 17 или 19. Предупреждение

Если после сканирования всего диапазона не найдено ни одной вещающей радиостанции, радиоприемник переходит в режим поиска удаленных станций с более слабым сигналом.

Запоминание настроек на радиостанции

С помощью шести кнопок 1–6 можно предварительно настроить приемник на 30 станций: 6 станций в поддиапазоне FM1, 6 станций в поддиапазоне FM2, 6 станций в диапазоне AST, 6 станций в диапазоне MW, 6 станций в диапазоне LW. Частоты шести станций в диапазоне AST заносятся в память автоматически. Запоминание фиксированных настроек на выбранные радиостанции, работающие в других диапазонах, производятся вручную.

Ручное запоминание настройки на выбранную станцию

Выберите желаемый диапазон (кроме AST). Настройте приемник на какую-либо станцию. Нажмите на одну из шести кнопок 1–6 и удерживайте ее не менее 2-х секунд. Дождитесь короткого звукового сигнала, который подтверждает запоминание текущей настройки приемника. Новая занесенная в память фиксированная настройка заменяет в памяти предыдущую радиостанцию, соответствующую данной кнопке предварительной настройки в данном диапазоне.

Автоматическое запоминание радиостанций в диапазоне FM

Система радиоданных RDS

Приемник декодирует информацию, передаваемую одновременно с основным FM радиосигналом, и использует ее для оптимизации качества приема и вывода на дисплей названия выбранной станции.

Основные функции системы RDS

Оптимизация приема радиосигнала (функция AF). Если радиостанция ведет одновременное вещание на нескольких частотах, то приемник автоматически выбирает ту частоту, которая обеспечивает наилучшие условия приема.

Название радиостанции. Если станция вещает в стандарте RDS, на дисплей магнитолы вместо частоты сигнала и диапазона выводится название принимаемой станции.

Оптимизация приема радиосигнала

Включенная функция AF становится активной при ухудшении качества приема радиосигнала. Функция AF активизируется автоматически при изменении настройки приемника (частоты или диапазона). Исключением является случай настройки на предварительно выбранную станцию, если запоминание настройки было произведено при выключенной функции AF.

Индикатор функции AF работает следующим образом:

– индикатор горит постоянно, если работает несколько передатчиков радиостанции;
– индикатор мигает если:

• радиостанция вещает не в стандарте RDS. Индикатор автоматически перестает мигать спустя 2 минуты после начала приема сигнала этой станции;
• радиостанция вещает в стандарте RDS, но только на одной частоте;
• автомобиль находится на границе зоны уверенного приема сигнала передатчика радиостанции (или антенна находится в зоне радиотени). При этом последняя частота настройки приемника сохраняется без изменения.

Поиск частоты радиосигнала на границе зоны уверенного приема

Выключение функции AF

Дорожная информация (режим ТА)

Некоторые особенности работы приемника в режиме ТА

Включение режима ТА

Выключение режима ТА

Дорожная информация (режим EON)

Включение/выключение питания

Рис. 1.68. Расположение органов управления автомагнитолой с проигрывателем кассет RB3 с передней панели: А — кнопка включение/ выключение функции RDS и режима слежения за региональными передатчиками; В — кнопка включения/выключения приоритета дорожной информации; С — ускоренная перемотка назад, изменение направления воспроизведения и извлечение аудиокассеты; D — ускоренная перемотка вперед изменение направления воспроизведения и извлечение аудиокассеты; Е — увеличение уровня громкости звука; F — уменьшение уровня громкости звука; G — регулировка тембра низких и высоких частот, функции увеличения громкости звука (loudness), распределения звукового поля и автоматической корректировки уровня звука; Н — выбор источника аудиосигнала (радиоприемник, проигрыватель аудиокассет или СD-проигрыватель) и воспроизведение компакт-дисков в случайном порядке; I — ручной и автоматический режимы поиска станций в верхней части диапазона, выбор следующей дорожки на компакт-диске и функции РТY радиоприемника; J — ручной и автоматический режимы поиска станций в нижней части диапазона, выбор предыдущей дорожки на компакт-диске и функции РТY радиоприемника; К — автоматический/ ручной режимы работы кнопок I и J в режиме радиоприемника; L — выбор частотных диапазонов FM1, FM2, FMast, AM и автоматическое запоминание станций (autostore); М — включение/ выключение автомагнитолы; N — уменьшение уровня громкости; О — увеличение уровня громкости; 1, 2, 3, 4, 5, 6 — вызов станций, занесенных в память, и запоминание станции; 1, 2, 3, 4, 5 — выбор компакт-диска из магазина компакт-дисков

Рис. 1.69. Расположение органов управления автомагнитолой с проигрывателем компакт-дисков RD3 с передней панели: А — кнопка включения/выключения функции RDS и режима слежения за региональными передатчиками; В — кнопка включения/выключения приоритета дорожной информации и функции РТY радиоприемника; Е — увеличение уровня громкости звука; F — уменьшение уровня громкости звука; G — регулировка тембра высоких и низких частот, функции увеличения громкости звука (loudness), распределения звукового поля и автоматической корректировки уровня звучания; I — ручной и автоматический режимы поиска станций в верхней части диапазона, выбор следующей дорожки на компакт-диске и функции РТY радиоприемника; J — ручной и автоматический режимы поиска станций в нижней части диапазона, выбор предыдущей дорожки на компакт-диске и функции РТY радиоприемника; К — автоматический/ ручной режимы работы кнопок I и J; М — включение/выключение автомагнитолы; N — уменьшение уровня громкости; О — увеличение уровня громкости; Р — выбор в качестве источника звука радиоприемника, выбор частотных диапазонов FM1, FM2, FMAST, AM и автоматическое запоминание станций (autostore); Q — выбор в качестве источника звука проигрывателя компакт-дисков и воспроизведение компакт-дисков в случайном порядке; R — выбор в качестве источника звука магазина компакт-дисков и воспроизведение компакт-дисков в случайном порядке; S — извлечение компакт-диска; 1, 2, 3, 4, 5, 6 — вызов станций, занесенных в память, и запоминание станции; 1, 2, 3, 4, 5 — выбор компакт-диска из магазина компакт-дисков

Автомагнитола закодирована таким образом, что может работать только на автомобиле, в который она установлена в процессе производства. Она не будет работать при установке на любом другом автомобиле.

Система защиты от кражи работает в полностью автоматическом режиме и не требует никаких действий по раскодировке.

Настройка аудиосистемы

Регулировка тембра низких частот

Функция предназначена для автоматической регулировки уровня громкости звучания аудиосистемы в зависимости от уровня шума в салоне, изменяющегося вместе со скоростью движения автомобиля.

Автомобильный радиоприемник подвержен влиянию многих внешних факторов, которые отсутствуют при стационарной установке приемника в доме. Прием радиосигналов с амплитудной и частотной модуляцией, соответственно LW/MW и FM, связан с помехами, которые зависят от условий приема и типа сигнала, но не от качества радиоприемника.

Качество приема радиосигнала с амплитудной модуляцией (LW/MW) ухудшается при движении автомобиля вблизи высоковольтных линий электропередачи, под мостами или в туннелях.

Радиосигналы с частотной модуляцией (FM) могут сильно искажаться из-за чрезмерной удаленности радиопередатчика, из-за отражений от различных препятствий (гор, холмов, зданий и т.д.). Помехи при приеме радиосигнала также могут возникать в зонах радиотени (зонах, закрытых от радиопередатчика).

Переключение в режим работы радиоприемника

Выбор частотного диапазона

Автоматический режим поиска станций

При длительном нажатии на соответствующую кнопку частота будет непрерывно изменяться в выбранном направлении.

При нажатии и удержании этих кнопок радиоприемник будет непрерывно изменять частоту настройки в выбранном направлении.

Звук на мгновение прервется и затем возобновится в подтверждение того, что станция занесена в память автомагнитолы.

При нажатии и удержании этих кнопок в радиоприемнике включается функция автоматического запоминания шести станций, имеющих наилучшее качество приема в диапазоне FM. Эти станции будут занесены в память диапазона Fmast.

Если не удалось найти все шесть станций для занесения в память автомагнитолы, оставшиеся ячейки памяти останутся свободными.

Использование функции RDS (системы радиоданных) в диапазоне FM

Система RDS позволяет при настройке на определенную станцию обеспечивать наилучшее качество приема радиосигнала путем автоматического переключения на другие передатчики, расположенные вдоль маршрута движения автомобиля, которые работают в стандарте RDS и передают ту же радиопрограмму на других частотах.

При включенной функции RDS на дисплей выводится название станции, на которую настроен радиоприемник. По пути движения автомобиля радиоприемник непрерывно автоматически выбирает передатчик, обеспечивающий наилучшее качество приема выбранной программы.

Прием программ, передающих дорожную информацию

В некоторых регионах передатчики объединены в сеть и передают местные программы в регионах, которые они обслуживают. Данная функция слежения позволяет слушать с высоким качеством программу при движении через весь регион.

Для поиска одной из программ в режиме PTY:

Эта система позволяет слушать передатчики, связанные в одну сеть. Она позволяет прослушивать дорожную информацию или программу PTY, передаваемую станцией, которая принадлежит к той же сети, что и станция, на которую настроен радиоприемник. Данная функция работает только при включенной функции приема дорожной информации ТА или функции PTY .

Включение проигрывателя аудиокассет (автомагнитола RB3)

Вставьте аудиокассету в приемное отверстие до упора. При этом автомагнитола автоматически переключится в режим работы проигрывателя аудиокассет и начнется воспроизведение аудиокассеты.

Перед тем как вставить кассету в проигрыватель, убедитесь, что ее магнитная лента находится в натянутом состоянии.

Извлечение аудиокассеты

Проигрыватель аудиокассет поочередно воспроизводит 1-ю и 2-ю стороны аудиокассеты, автоматически изменяя направление движения ленты, когда она заканчивается на одной стороне кассеты.

При необходимости привести магнитную ленту в кассете в натянутое состояние перед установкой в магнитофон.

Включение режима работы CD-проигрывателя (автомагнитола RD3)

Извлечение компакт-диска

Выбор записи для прослушивания на компакт-диске

Прослушивание самостоятельно записанных компакт-дисков может привести к нарушениям в работе аудиосистемы.

Выбор записи для прослушивания на компакт-диске

Начнется воспроизведение записей на компакт-диске в случайном порядке. Для возвращения к нормальному режиму воспроизведения нажмите еще раз и удерживайте в течение 2 с соответствующую кнопку.

CD-проигрыватель с магазином компакт-дисков расположен в центральной части панели приборов под автомагнитолой и в нем могут находиться пять компакт-дисков.

Защита от кражи: кодируемое устройство с 4-значным кодом.

Дистанционное управление: рычаг с органами управления, установленный на рулевой колонке.

– отключение звука.
– выходная мощность: 4х30 Вт (4х10 Вт) при коэффициенте нелинейных искажений до 1%.

Радиоприемник: система радиоданных RDS.

Частотные диапазоны приемника:

– FM: 87,5–108 МГц;
– MW (средние волны): 531–1629 кГц;
– LW (длинные волны): 144–288 кГц.

Количество фиксируемых настроек:

– FM (автоматическое запоминание в режиме AST): 6;
– FM (ручное запоминание): 12 (2 поддиапазона FM1 и FM2 по 6 станций);
– MW (ручное запоминание): 6;
– LW (ручное запоминание): 6.

– автореверс
– автоматический детектор типа ленты
– поиск записи по паузам
– сканирование записей
– система шумопонижения Dolby B

– магазин на 6 компакт-дисков
– быстрое перемещение считывающей головки
– автоматический поиск дорожки
– сканирование дорожек
– случайный порядок воспроизведения записей.

Кодируемое устройство против кражи

Устройство выполнено на базе микропроцессора. После отключения автомагнитолы от электросети автомобиля (снятие аккумулятора, демонтаж магнитолы или первоначальная ее установка) необходимо ввести код безопасности. Магнитола сможет быть включена только после ввода правильного кода.

Индикатор 24 красного цвета мигает при включенном зажигании, указывая на включение защитного устройства против кражи. Индикатор гаснет при включении зажигания или магнитолы.

Все основные функции, выполняемые радиоприемником, аналогичны автомагнитоле 4030. Кроме того, добавлены следующие функции:

Сканирование предварительно выбранных радиостанций. Магнитола обеспечивает возможность сканирования шести предварительно выбранных станций в любом из диапазонов. В процессе сканирования радиостанций можно остановить свой выбор на одной из них.

Сканирование предварительно выбранных радиостанций, работающих в одном диапазоне. Выберите диапазон, который желаете сканировать. Кратко нажмите кнопку SCN 22. При сканировании поочередно включаются все предварительно выбранные радиостанции, работающие в данном диапазоне. Очередность определяется порядком ячеек памяти, закрепленных за кнопками 1–6. Сканирование начинается с радиостанции, которая занесена в ячейку памяти кнопки 1, или с радиостанции, следующей за выбранной в данный момент. Примерная длительность прослушивания каждой станции (режим ТА выключен) составляет:

– пять секунд при хорошем качестве приема;
– примерно одна секунда при слабом радиосигнале.

Примерная длительность прослушивания каждой станции (режим ТА включен) составляет:

Выбор радиостанции во время сканирования. Кратко нажмите кнопку SCN 22 во время прослушивания понравившейся радиостанции, чтобы оставить радиоприемник настроенным на эту станцию. Порядок настройки радиоприемника на предварительно выбранные радиостанции не изменяется.

Прерывание сканирования. Для прерывания сканирования предварительно выбранных радиостанций:

– выберите какую-либо радиостанцию;
– выберите какую-либо функцию, кроме включаемых кнопкой TA/AF 12.

Проигрыватель аудиокассет

Поиск начала записи по паузе. Данная функция позволяет начинать воспроизведение текущей записи с начала или последующей записи на ленте. Эта функция основана на поисках пауз между записями. Поиск начала записи можно также осуществлять с помощью рычага дистанционного управления на рулевой колонке.

CD-проигрыватель

Общие сведения об автомобилях Пежо 206
Рис. 1.1. Автомобиль Peugeot 206 Новая модель Peugeot 206 (рис. 1.1) с кузовом хэтчбек была представлена потребителю в сентябре 1998 г., с кузовом родстер — в 1999 г., с кузовом универсал — в 2003 г. На автомобиле устанавливают.

Идентификационные данные автомобиля
Рис. 1.3. Паспортные данные автомобиля Заводская табличка автомобиля (А, рис. 1.3) размещена в моторном отсеке и крепится справа на верхней передней части боковой стенки. Дополнительное расположение зависит от версии кузова: так.

Пуск двигателя от вспомогательного источника
Внимание! Несоблюдение изложенных ниже рекомендаций может привести к выходу из строя аккумуляторных батарей, ожогу водителей и повреждениям в цепях и приборах электрооборудования обоих автомобилей. При пуске двигателя от.

Подъем автомобиля домкратом
Рис. 1.5. Места установки домкрата Подъем автомобиля осуществляется с помощью домкрата из комплекта водительского инструмента, гаражным домкратом или стационарным подъемником на СТОА. Места установки домкрата с каждой стороны.

Буксировка автомобиля и движение с прицепом
Рис. 1.6. Буксирная проушина (передняя) Рис. 1.7. Буксирная проушина (задняя) Буксировка автомобиля осуществляется при невозможности его движения на СТОА своим ходом. Для этого предназначена буксирная проушина — передняя (рис.

Замена колеса
Рис. 1.10. Запасное колесо Замена колеса — наиболее часто проводимая самостоятельно операция. Запасное колесо расположено на держателе снаружи под полом кузова в районе багажника (рис. 1.10). Оно может быть как полноразмерным.

Органы управления и приборы
Рис. 1.11. Органы управления автомобилем: 1 — подушка безопасности водителя, звуковой сигнал; 2 — переключатель наружного освещения и указателей поворота; 3 — выключатель подушки безопасности переднего пассажира; 4 — клавиша.

Ключи автомобиля и замок зажигания
Рис. 1.14. Ключи автомобиля и замок зажигания: а — стандартные; б — с дистанционным управлением; в — замок зажигания Автомобиль комплектуют набором ключей — основным и запасными. Ключи (рис. 1.14) позволяют отпирать независимо.

Цифровые и аналоговые контрольные приборы
Установка цифровых и аналоговых приборов зависит от модели и комплектации автомобиля. Рис. 1.15. Включение счетчика пробега Счетчик пробега высвечивает показания на дисплее панели приборов при установке ключа зажигания в.

Подрулевые переключатели
В системе управления автомобилем применяются рычажные, пакетные и кнопочные (клавишные) переключатели. Рычажные переключатели расположены справа и слева от рулевой колонки. Рис. 1.47. Левый подрулевой переключатель Управление.

Стояночный тормоз
Стояночный тормоз предназначен для удержания автомобиля на месте при парковке на ровной дороге или при небольшом уклоне. При затягивании (включении) стояночного тормоза происходит блокировка задних колес барабанным тормозным.

Бортовой компьютер
Рис. 1.51. Управление бортовым компьютером Управление бортовым компьютером осуществляют нажатием кнопки, расположенной на торце правого подрулевого переключателя (рис. 1.51). Рис. 1.52. Показания дисплея типа В При каждом нажатии.

Электрические стеклоподъемники
Рис. 1.59. Управление стеклоподъемниками: 1 — дверь водителя; 2 — дверь переднего пассажира; 3 — задняя левая дверь; 4 — задняя правая дверь Электрические стеклоподъемники предназначены для подъема и опускания стекол в дверях.

Корректор света фар
Направление пучка ближнего света фар можно отрегулировать в соответствии с нагрузкой автомобиля, что позволяет избежать его ослепляющего воздействия на водителей встречных автомобилей. Рис. 1.62. Регулировка угла наклона фар.

Регулировка положения рулевого колеса
Положение рулевого колеса можно регулировать по высоте. Внимание! Регулировать положение рулевого колеса необходимо только на неподвижном автомобиле. Регулировку рулевого колеса по высоте проводите в следующем порядке: Рис. 1.63.

Звуковой сигнал
Рис. 1.64. Звуковой сигнал Для подачи звукового сигнала нажмите на одну из спиц или центральную часть ступицы рулевого колеса (рис. 1.64).

Освещение наружное и внутреннее
Важными элементами безопасности автомобиля являются фары, фонари и лампы. Рис. 1.68. Передний плафон освещения салона Освещение салона осуществляется несколькими светильниками (плафонами) и управляется автоматически. При.

Регулировка сидений
Передние сиденья На автомобиль устанавливают несколько моделей сидений. Основными являются многофункциональные сиденья с ручной регулировкой. Для разгрузки позвоночника садитесь с максимальным смещением сиденья назад, опираясь.

Ремни и подушки безопасности
Рис. 1.86. Ремень безопасности Ремни безопасности (рис. 1.86) предназначены для уменьшения степени травматизма в случае аварии автомобиля. Ими обеспечены все посадочные места. В момент пристегивания замок ремня должен запираться.

Центральный замок
Салон автомобиля оборудован центральным замком, который обеспечивает одновременное запирание и отпирание дверей, багажника и крышки лючка наливной горловины топливного бака. Он срабатывает только в том случае, если обе передние.

Отопление и вентиляция
Наружный воздух для обогрева салона автомобиля подается вентилятором через корпус отопителя и далее направляется с помощью заслонок в каналы системы отопления и вентиляции салона. При включенной системе отопления холодный воздух.

Кондиционирование воздуха
На многих моделях автомобиля устанавливается система кондиционирования воздуха с ручным или автоматическим управлением. С помощью системы кондиционирования температура в салоне автомобиля может быть ниже температуры окружающей.

Дополнительное оборудование салона
Дополнительное оборудование включает в себя аудиосистему, противосолнечные козырьки, вещевой ящик, переносную лампу, отсеки для хранения мелких вещей, держатель для банок с напитками, пепельницы для передних и задних пассажиров.

Механическая коробка передач
Автомобиль комплектуют 5-ступенчатой механической или 4-ступенчатой автоматической коробкой передач. На автомобили устанавливают механические коробки передач (МКП) в трех вариантах исполнения — 20CE; 20CD (бензиновые двигатели) и.

Автоматическая коробка передач
Автоматическая коробка переключения передач (АКП) благодаря особой комбинации механической и гидравлической трансмиссий значительно увеличивает КПД при движении на 3-й и 4-й передачах, что позволяет существенно снизить расход.

Система антиблокировки тормозов ABS
Система ABS повышает активную безопасность движения автомобиля, предотвращает блокировку колес при торможении. Система включается сразу после пуска двигателя, при этом загорается и гаснет индикатор в комбинации приборов.

Открытие капота
Рис. 1.106. Рычаг отпирания капота Для отпирания замка капота из салона потяните на себя ручку (рычаг) капота (показано стрелкой на рис. 1.106). Ручка расположена с левой стороны, под передней панелью. Для открытия капота снаружи.

Открытие багажника
Рис. 1.107. Замок багажника К багажнику подходят только ключи от замка зажигания. Для закрытия багажника вставьте ключ замка зажигания в замок, поверните его вправо из положения А в положение С (рис. 1.107) и извлеките в.

Обкатка автомобиля
Эксплуатацию автомобиля после приобретения или ремонта его основных узлов (двигатель, КП, ШРУСы) начинайте с обкатки на первых 2000 км пробега. При этом частота вращения двигателя и скорость не должны превышать параметры.

Предохранители — расположение и замена
Предохранители обеспечивают защиту электрических цепей и элементов электрооборудования от перегрузок (вывод их из строя). При отказе какого-либо из потребителей тока отключите его и проверьте соответствующий предохранитель.

Аккумуляторная батарея
Аккумуляторная батарея (АБ) установлена в моторном отсеке. При работе с АБ необходимо соблюдать меры безопасности. АБ не требует технического обслуживания в течение всего срока службы. Нормальный уровень электролита составляет 5.

Электронная противоугонная система
Электронная противоугонная система блокирует систему управления двигателем сразу после выключения системы зажигания и препятствует запуску двигателя без ключа — идентификационной карточки. Рис. 1.111. Идентификационная карточка.

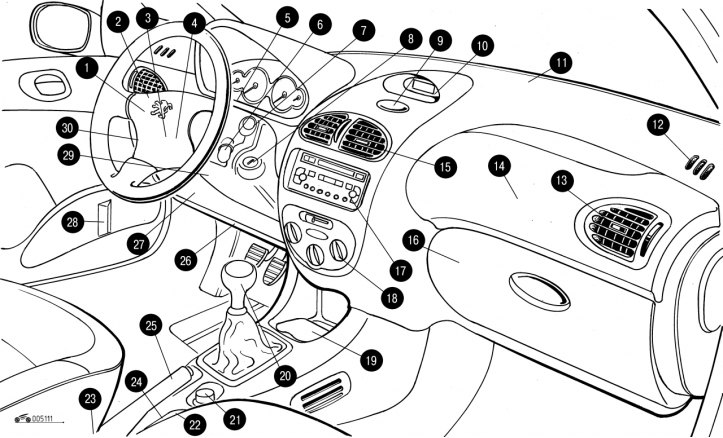

Рис. 1.11. Органы управления автомобилем: 1 — подушка безопасности водителя, звуковой сигнал; 2 — переключатель наружного освещения и указателей поворота; 3 — выключатель подушки безопасности переднего пассажира; 4 — клавиша блокировки задних стеклоподъемников; 5 — регулятор яркости подсветки комбинации приборов; 6 — рычаг дистанционного управления автомагнитолой; 7 — рычаг переключателя стеклоочистителя и стеклоомывателя; 8 — замок зажигания с противоугонным устройством; 9 — клавиша аварийной световой сигнализации; 10 — дисплей; 11 — решетка обдува ветрового стекла; 12 — решетка обдува боковых стекол; 13 — боковая вентиляционная решетка; 14 — подушка безопасности переднего пассажира; 15 — центральная вентиляционная решетка; 16 — вещевой ящик; 17 — автомагнитола; 18 — панель управления отопительно-вентиляционной установки (кондиционера); 19 — передняя пепельница; 20 — рычаг переключения КП; 21 — прикуриватель; 22 — электропривод наружных зеркал заднего вида; 23 — клавиша управления обогревом передних сидений; 24 — клавиша управления электроприводом передних стеклоподъемников; 25 — рычаг стояночного тормоза; 26 — рычаг открытия капота; 27 — блок предохранителей; 28 — карман для мелких предметов; 29 — рычаг регулировки рулевого колеса; 30 — корректор света фар

Органы управления и приборы автомобиля представлены на рис. 1.11.

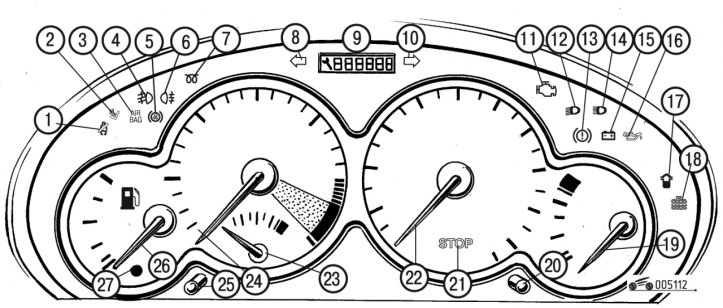

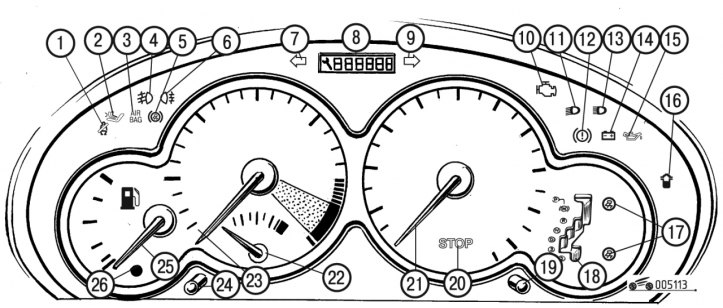

Комбинация приборов

Вид комбинации приборов зависит от объема и типа двигателя, которым комплектуется автомобиль, а также от типа коробки передач. Варианты комбинации приборов автомобиля приведены на рис. 1.12 и 1.13.

Примечание. Расположение приборов на панели зависит от модели автомобиля, года его выпуска, типа и модели установленного двигателя (см. инструкцию по эксплуатации конкретной модели автомобиля).
