Не могу найти перевод инструкции на тойотовскую магнитолу ⇐ Ipsum, Gaia, Nadia, Picnic, Avensis Verso. Тюнинг, дополнительное оборудование, мультимедиа

Модераторы: Valday, KugaS

подскажите пожалуйста где можно найти перевод с японского на магнитолу ипсума!или вообще инструкцию к машине!

Тойота НОАХ 2010г. Газель 2705 12г.Автодом. Тойота ИСТ 2002г. (Ипсум SXM10 1999г. Ниссан Эльгранд NE51 2002г) Проданы.
Нас невозможно сбить с пути — нам по фигу куда идти.

Есть мануал или распиновка на toyota 56010 (panasonic Cq-tt5650a) или модель 86120-44010 ? Интересует меня куда подключается камера заднего хода.

День добрый потскажите снял акб на заряд пропали палоски накаме з.х имагнитола вылазиит при выкл зажигания тоёта ноах 1.8 гибрид

Можно найти здесь, не удивляйтесь что это сайт МВ G — класса , информация реальная по движку от Истаны, Муськи и т.п.
Нормальные , рабочие инструкции, весьма полезная информация.
Смотреть здесь:

Осипенко Евгений видимо тяжело поискать. Проще вначале спросить. Так и плодим одинаковые темы раз по 10.

Хотелось бы собрать в одно как узнать коды ошибок и обучить холостым двигатель и подобные мелочи.
Обучение оборотам ХХ без сканера (QR20)
Перед обучением ХХ, должны быть выполнены следующие условия:
— напряжение АКБ больше чем 12.9V (при неработающем двигателе);
— температура ОЖ должна быть 70-99 град;
— если КПП автомат, поставить на Р или N;
— руль в нейтральном(нулевом) положении;
— все.

Коробка механика на двигателе QR-20 есть, вот и поправка. ТЕСТ ПАНЕЛИ ПРИБОРОВ ! : включить зажигание и обнулить кнопкой TRIP суточные А и В счетчики. Выкл зажигание, держим кнопку TRIP и держим включая зажигание, после загрузки быстро нажимаем 4 раза TRIP и смотрим как проходит тест панели :flag: высвечивая все цифры и шкалы. Теоретически заявлено что произойдет сброс параметров панели приборов.

Для двигателя 3.0HDi

Manual FIAT DUCATO 3.0 MJT_x250_c_Diavia.pdf
Manual FIAT DUCATO 3.0 MJT_x250_c_Denso.pdf
Manual FIAT DUCATO 3.0 MJT (Model X250).pdf

Для двигателя 2.2HDi

Manual FIAT DUCATO 2.2 MJT (Serie X250).pdf

Для двигателя 2.3MJT

Manual FIAT DUCATO 2.3 MJT_x250_c_Denso.pdf
Manual FIAT DUCATO 2.3 MJT_x250_c_Diavia.pdf

Миниатюры

Миниатюры Изображения

ладно, для профилактики отправлю в поиск
но буду краток:
телевизор: 7500р
радио: 300р
навигация: от 23000р
адаптируй на своё усмотрение, в таком виде, как сейчас есть, работать ни что не будет.

renault GRAND scenic 2009 6MT 120hp
nissan SEDAN cedric 1998 4AT 280hp

навигация: от 23000р
адаптируй на своё усмотрение, в таком виде, как сейчас есть, работать ни что не будет.

Я так понял что 23000 это не придел дороговато мля но, что поделаешь хочешь наслождаться чтоб все работало плати бабки итого чтоб все заработало нуно в пределах 30 штук.Можно за эти бабки о другом дивайсе подумать где все на русском пишет.Да я радио адоптировал за 100 рубликов CD пашет и касетник работает а вот телек и навигашка буду думать адаптировать или нет а то цены кусаютса.

Да вот предлогают сей девайс DSP-260FM пока еше незнаю надо конкретно определиться или вот этот Absolute ТVR-07 FM ver.03. Что из них конкретно подойдет.

Привет Салехарду от Питера. У меня филька 2002г.в. и стоит такой же пепелац. Вот мои наработки: в России с декабря 06г. 1) Поставил FM конвектор,станций прибавилось , но заметил, что в автоматическом поиске девайс много проскакивает 2) девушка болтает на рыбьем когда монитор в горизонтальном положении и вынимаешь ключ зажигания 3) Все ,что я сделал ,так это установил в отсек для СД дисков ДВД поигрыватель , подкючил его к девайсу и теперь клипы глазею. 4) по поводу адаптации TВ скажу : у меня знакомый установил на Нисан примеру ТВ абсолют-в городе 2км от вышки уже рябь идет.( Другой факт: Я как-то сидел в тойоте Опа- на окраине города у парня этот же абсолют стоит и показывал он каналы совсем подругому) По поводу перепрошивки: есть парень в Москве, так он умудрился перепрошить на русский Нисановские девайсы(этот нисан сейчас ездит-там все на русском-но сама навигашка не работает) Кажется он хотел уже в этом году попробовать перепрошить тойоту. Так что я с телеком в раздумьях(в принципе одного радио и ДВД хватает) Навигация подождет .Задумки есть по камере заднего вида и на обгон.

Попалась в Барнауле голова Тойота 56038, сразу решил взять, так как она более современная.У неё встроеный усилитель и контролер камеры заднего хода, так же встроеный ТВ тюнер-он нужен для работы внешних видео устройств.И она в очень хорошем состоянии, как новая.При подключении проблем не возникло, убираем старый огород с выносным усилителем и подключаем новый, только контакт ФМ конвертера припаиваем на пин который при включении дает плюс на штатный антенный усилитель.Все отлично работает.Голова даже что то говорила по японски, только почему и зачем я не понял.

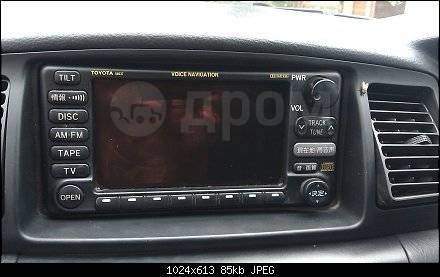

Встал как родной, на штатные уши крепления магнитолы, старый пришлось доробатывать и утапливать в нутрь.

Эквалайзер немного разочаровал, нет регулировки средних частот как на старом, на этом только бас и высокие.

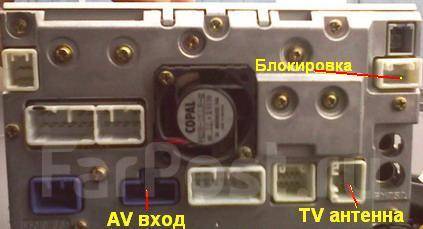

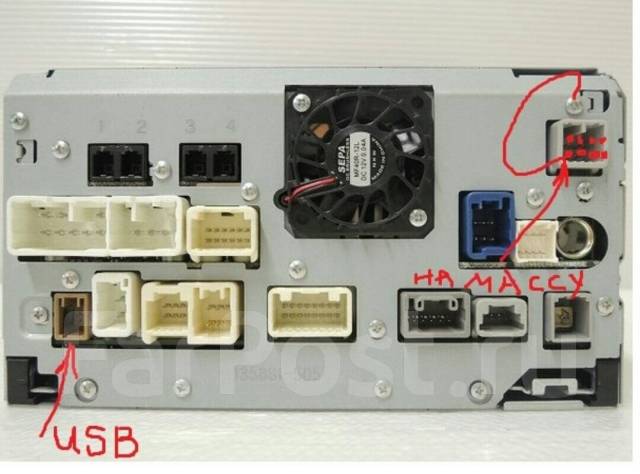

Реально нужны следующие разъёмы-2,3,4,5,6,9.В седьмой можно через контроллер замутить обгонную камеру, в 10 тоже антену подключил просто чтоб не болталась зря.

Toyota Carina ED 1995, двигатель бензиновый 2.0 л., 140 л. с., передний привод, автоматическая коробка передач — автозвук

Машины в продаже

Комментарии 53

Где купить такую же А лучше Тойота 56033 (86120-2А322)

Не могу разобраться еще с меню русификации

Русификации там нет. Фишки стандартные, посмотри у меня записи в альбомах там все есть, и как подключать и как блокировки снимать, и распиновки фишек, тв работать не будет.

Брат привет, слушай помоги разобраться, у меня почти такая же не могу подключить ни камеру не регистратор, еще телик ребит как блокировки снимал вот фотки посмотри может что подскажешь?

Кто нибудь знает распиновку тойота подключения мп3 плеера к магнитоле, что бы управление было с магнитолы?

Какой фирмы мп3 плеер.Штатная магнитола может управлять только штатными устройствами или их эмулирующие например Ятур.И это не мп3 плеер.Магнитола думает что это СД чейнджер.

Ну пусть думает. Как я подумал что там идут контакты с джойстика магнитолы или кнопок, или как например подаётся разность сопротивлений по 2 проводам. Как подключить стереовход я примерно знаю, но тоже не конкретно. У меня есть DVD проигрыватель от 220 вольт, с блока питания там 5 и 12 вольт, хочу сделать стабилизатор и подключить к магнитоле 10 приуса, сам DVD выкину — оставлю флешку, но тоже толком не знаю будет ли видео работать. Если можете то посоветуйте как. Я ещё даже не знаю какие там разъёмы магнитолы, ещё не снимал, она кассетная и есть кнопка — disk, есть TV. И в интернете не нашёл фоток этой магнитолы. Я теперь уже не думаю о управлении с магнитолы.

yotour поставь и не парься

Привет. 7й разъем как активировать? Каким контроллером. У меня в проекте почти такая магнитола и видео криво подключено через видеовход, а хочу, чтобы музон продолжал проигрываться.

Привет. Это для подключения устройств, он не активируется.Если есть какое то устройство-блок нави, пакрк ассист от туда просто подключается. И через этот разъём голова и устройство обмениваются данными. В этот разъём нельзя просто подать видео сигнал.

Я знаю, что просто так нельзя. Но вход то есть. А у меня источник hdmi-vga. Вот и хочу соединить все это в кучу.

устройства общяются то цифровой шине и там определенные сигналы как ты их будешь эмулировать.Эти алгоритмы знают только создатели ну и китайцы которые создали Ятур.В этом входе сигнал RGB тебе сначало видео сигнал через преобразователь надо разложить на RGB и при этом подсунуть мафону ложный сигнал что к ней подключено штатное устройство.Эта задача очень сложная, для людей со специальными знаниями. У меня таких нет.

Мне вообще-то надо обманку и сигнал hdmi преобразовать в vga (для разъема 10 пин на магнитоле)
Еще, как я понимаю, при запуске нави, музон с сд продолжает играть?

Точно не знаю, подозреваю что не всегда, голосовые подсказки нави могут глушить СД на время.

На передней панели надпись 56037.
Тойотовский код 86120-52100.
Здесь ссылка скрыта от публикации / поговаривают что это Panasonic CQ-XS7300A/CQ-XS0950A

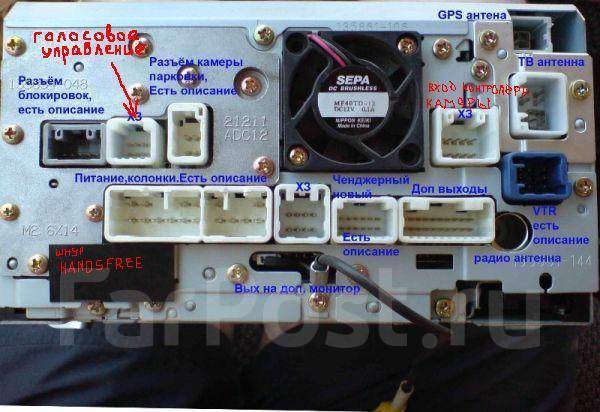

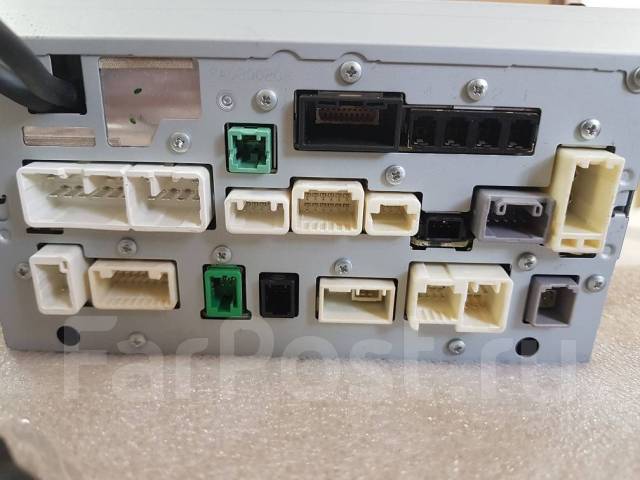

Распиновка разъёмов во вложении.

Не работает камера заднего хода.
При включении задней, на 5пин разъёма блокировок приходит 12в., на 2пине разъёма видеокамеры-6вольт,на экране ничего не меняется, т.е. если работало радио, так и продолжает работать. Сейчас голова стоит на столе, камеры нет.Так же подкидывал напряжения как описано выше, изменений никаких.

Прошу пояснить кто в теме, каков принцип работы данной системы?Если исключить из системы камеру, будет ли меняться картинка на дисплее при «включении задней»?Можно ли сэмулировать работу камеры на снятой голове или может там требуются ещё какие то сигналы для работы камеры?
Может между камерой и головой присутствует ещё какое то устройство?Или может на голове,в меню, нужно что-нибудь включить?

А камера живая? Дело в том, что принцип работы данной системы основан на опросе подключенных к голове устройств. Этот опрос проходит при первом включении аппарата и если камера не ответила, то соответственно и работать не должна. А задний ход «безболезненно» появляется там и без камеры.
