Яйцесортировочная машина МС9-24 адаптирована к небольшим птицефабрикам и может быть встроена в любую линию по товарной обработке яиц.
Для установки машины требуется площадка с твердым покрытием размерами (без учета ширины проходов) не менее 7100×2840 мм, трехфазная сеть переменного тока с глухим заземлением нейтрали и напряжением 380 В (тип сетевой вилки ВШ 30-В-4-25/380), а также шина заземления.
Производительность машины 18 -24 тысяч яиц/час.
ОКПД2: 28.30.81.110 Машины для очистки, сортировки или калибровки яиц, фруктов или прочих сельскохозяйственных продуктов, кроме семян, зерна или сухих бобовых культур.
скачать буклет
Контакты:
e-mail: vniitf@vniitf.ru c пометкой «для отдела маркетинга»
Телефон: 8 (35146) 5-10-46
Форма обратной связи
Каталог комплектующих
Вакуумный загрузчик
Механизация процесса загрузки яйца на машину из 30-штучных бугорчатых прокладок.
Транспортерный загрузчик
Для сопряжения машины с внешним подающим транспортером.
Овоскоп
Для определения насечки и некондиционных яиц.
Блок весоизмерительный
Для взвешивания яиц на электронных весах с погрешностью до 1г в диапазоне от 30 до 100г.
Выработка сигналов, пропорциональных массе взвешиваемых яиц.
Блок управления
Обрабатка сигналов с блока весоизмерительного, определение массы яиц и их принадлежность к той или иной категории, подача команды на срабатывание печатающих модулей для нанесения на каждое яйцо заданной маркировки, включение соответствующих электромагнитных включателей, разрешающих опускание заслонок механизмов переноса, по которым яйца скатываются на уносящие транспортеры соответствующих лотков–накопителей.
Термоструйный маркирователь
Для нанесения на поверхность движущихся яиц буквенно-цифрового кода или других надписей.
Движитель
Для перемещения яиц по четырем ручьям (каналам) вдоль машины от начала зоны стабилизации до механизмов переноса или торцевого лотка.
Механизм переноса
Для перемещения взвешенных яиц на расположенный под ними уносящий транспортер, с которого они попадают в соответствующий лоток–накопитель.
Основные характеристики МС9-24
| Номинальная производительность, шт./час | (24000 / 21000 / 18000) ± 500 |
| Количество групп сортировки | 6 |
| Погрешность взвешивания, г, не более | 1,0 |
Маркирователь термоструйный:
| Количество печатающих модулей, шт. | 4 |
| Высота знаков маркировки, мм, не менее | 3 |
| Поперечный диаметр маркируемых яиц, мм | от 30 до 50 |
Мотор-редуктор:
| Мотор-редуктор RMI 40 S01 1/80 kW 0.18/4/63B14, шт. | 3 |
| Потребляемая мощность, кВт, не более |
1,0 |
| Уровень шумов при полной загрузке, дБ, не более | 82 |
| Габаритные размеры (д×ш×в), мм, не более | 6950 (7100) ×2840 ×1220 |
| Масса, кг, не более | 600 |
Комплектующие МС9-24
| Индекс детали | Наименование | Где применяется | Контактные данные |
|---|---|---|---|
| СБОРКИ и детали | машина МС9-24 | ||
| Р16К-М31.01.150 | Шатун | Вакуумный загрузчик | |
| Р16К-М31.01.250 | Кривошип | Вакуумный загрузчик | |
| Р16К-М31.03.100 | Блок механизмов переноса | Блок механизмов переноса | |
| Р16К-М31.03.110 | Валик с заслонками | Блок механизмов переноса | |
| Р16К-М31.05.000 | Движитель | ||
| Р16К-М31.08.000 | Движитель | ||
| Р16К-М31.12.010К-М31.12.070 | Преобразователь весо-измерительный (ПВ) | ||
| Р16К-М31.11.060 | Плата управления ЭМФ-16 | Блок управления | |
| Р16К-М31.11.070 | Плата усилителей | Блок управления | |
| Р16К-М31.11.080 | Плата управления | Блок управления | |
| Р16К-М31.11.090 | Плата управления ЭД | Блок управления | |
| Р16К-М31.20.040 | Плата управления ПГ-26 | Маркирователь | |
| Р16К-М31.01.061 | Тяга | Вакуумный загрузчик | |
| Р16К-М31.01.096 | Торсион | Вакуумный загрузчик | |
| Р16К-М31.03.088 | Заслонка | Валик с заслонк./МП | |
| Р16К-М31.05.003 | Вилка | Движитель | |
| Р16К-М31.05.004 | Ушко | Движитель | |
| Р16К-М31.20.033 | Пружина | Маркирователь | |
| Р16К-М31.12.007 | Чашка | ПВ | |
| СБОРКИ и детали | машина МС3-18 | ||
| Р16К-М5.05.000 | Движитель | ||
| Р16К-М5.22.080 | Плата коммутации и опторазвязки эл/магнитов | Блок управления | |
| Р16К-М5.22.170 | Блок управления ЭД | Блок управления | |
| Р16К-М5.22.270 | Усилитель тензометрический | Блок управления | |
| Р16К-М5.22.550 | Усилитель буферный | Блок управления | |
| Р16К-М5.25.220 | Механизм переноса | Механизм переноса | |
| Р16К-М5.22.600 | ПВ | ПВ | |
| Р16К-М5.05.003 | Вилка | Движитель | |
| Р16К-М5.05.004 | Ушко | Движитель | |
| Р16К-М5.25.047 | Копир | Механизм переноса | |
| Р16К-М5.25.049 | Лопатка | Механизм переноса | |
| Р16К-М5.22.057 | Чашка | ПВ | |
| Штампованные | из резины: | ||
| Р16К-М31.02.023 | Пластина стабилизатора | Стабилизатор | Снежинская резино-техника snzrt@mail.ru |
| Р16К-М15.01.143 | Присоска | Кассета | |
| Сетка: | |||
| Р16К-М31.01.104 | Сетка/ 2052±12 | Вакуумный загрузчик | Сетка транспортёрная, сталь 12Х18Н10Т, 350 ммquo;Уральская сеточная компания» т.35193-54502 е-mail:usk.mag@yandex.ru |
| Р16К-М31.03.034 | Сетка/ 2520±12 | Уносящий транспортер | |
| Р16К-М36.001 | Сетка/ 3592±12 | Транспортерный загрузчик | |
| Р16К-М36.021 | Сетка/ 2352±12 | Транспортерный загрузчик | |
| ИВП | |||
| ОСТ 95 1158-73 | Кольцо 013 | ПВ | |
| Р16К-М31.20.121 | Плата печатная 121 | Маркирователь | |
| Печатающий модуль | НР51626 Cyan | Маркирователь | «ВаДи» г. Санкт-Петербург; т.9219440377ail: chief@mail.ru |
| чернила | НР 51649 Cyan | Маркирователь | |
| электромагнит 442 без якоря | Блок механизмов переноса | Иркутский релейный завод т. 3952-245745 | |
| Мотор-редуктор | RMI 40 S01 1/80 kW 0.18/4/63B14Т 31592-2012 | Уносящий транспортеруумный загрузчикнспортерный загрузчик | «Торгово-Технический Альянс «АРС» г. Москва т.495-2219081; е-mail: ars@ttaars.ru |
Яйцесортировочная машина МС9-24 адаптирована к небольшим птицефабрикам и может быть встроена в любую линию по товарной обработке яиц.
Для установки машины требуется площадка с твердым покрытием размерами (без учета ширины проходов) не менее 7100×2840 мм, трехфазная сеть переменного тока с глухим заземлением нейтрали и напряжением 380 В (тип сетевой вилки ВШ 30-В-4-25/380), а также шина заземления.
Производительность машины 18 -24 тысяч яиц/час.
ОКПД2: 28.30.81.110 Машины для очистки, сортировки или калибровки яиц, фруктов или прочих сельскохозяйственных продуктов, кроме семян, зерна или сухих бобовых культур.
скачать буклет
Контакты:
e-mail: vniitf@vniitf.ru c пометкой «для отдела маркетинга»
Телефон: 8 (35146) 5-10-46
Форма обратной связи
Каталог комплектующих
Вакуумный загрузчик
Механизация процесса загрузки яйца на машину из 30-штучных бугорчатых прокладок.
Транспортерный загрузчик
Для сопряжения машины с внешним подающим транспортером.
Овоскоп
Для определения насечки и некондиционных яиц.
Блок весоизмерительный
Для взвешивания яиц на электронных весах с погрешностью до 1г в диапазоне от 30 до 100г.
Выработка сигналов, пропорциональных массе взвешиваемых яиц.
Блок управления
Обрабатка сигналов с блока весоизмерительного, определение массы яиц и их принадлежность к той или иной категории, подача команды на срабатывание печатающих модулей для нанесения на каждое яйцо заданной маркировки, включение соответствующих электромагнитных включателей, разрешающих опускание заслонок механизмов переноса, по которым яйца скатываются на уносящие транспортеры соответствующих лотков–накопителей.
Термоструйный маркирователь
Для нанесения на поверхность движущихся яиц буквенно-цифрового кода или других надписей.
Движитель
Для перемещения яиц по четырем ручьям (каналам) вдоль машины от начала зоны стабилизации до механизмов переноса или торцевого лотка.
Механизм переноса
Для перемещения взвешенных яиц на расположенный под ними уносящий транспортер, с которого они попадают в соответствующий лоток–накопитель.
Основные характеристики МС9-24
| Номинальная производительность, шт./час | (24000 / 21000 / 18000) ± 500 |
| Количество групп сортировки | 6 |
| Погрешность взвешивания, г, не более | 1,0 |
Маркирователь термоструйный:
| Количество печатающих модулей, шт. | 4 |
| Высота знаков маркировки, мм, не менее | 3 |
| Поперечный диаметр маркируемых яиц, мм | от 30 до 50 |
Мотор-редуктор:
| Мотор-редуктор RMI 40 S01 1/80 kW 0.18/4/63B14, шт. | 3 |
| Потребляемая мощность, кВт, не более |
1,0 |
| Уровень шумов при полной загрузке, дБ, не более | 82 |
| Габаритные размеры (д×ш×в), мм, не более | 6950 (7100) ×2840 ×1220 |
| Масса, кг, не более | 600 |
Комплектующие МС9-24
| Индекс детали | Наименование | Где применяется | Контактные данные |
|---|---|---|---|
| СБОРКИ и детали | машина МС9-24 | ||
| Р16К-М31.01.150 | Шатун | Вакуумный загрузчик | |
| Р16К-М31.01.250 | Кривошип | Вакуумный загрузчик | |
| Р16К-М31.03.100 | Блок механизмов переноса | Блок механизмов переноса | |
| Р16К-М31.03.110 | Валик с заслонками | Блок механизмов переноса | |
| Р16К-М31.05.000 | Движитель | ||
| Р16К-М31.08.000 | Движитель | ||
| Р16К-М31.12.010К-М31.12.070 | Преобразователь весо-измерительный (ПВ) | ||
| Р16К-М31.11.060 | Плата управления ЭМФ-16 | Блок управления | |
| Р16К-М31.11.070 | Плата усилителей | Блок управления | |
| Р16К-М31.11.080 | Плата управления | Блок управления | |
| Р16К-М31.11.090 | Плата управления ЭД | Блок управления | |
| Р16К-М31.20.040 | Плата управления ПГ-26 | Маркирователь | |
| Р16К-М31.01.061 | Тяга | Вакуумный загрузчик | |
| Р16К-М31.01.096 | Торсион | Вакуумный загрузчик | |
| Р16К-М31.03.088 | Заслонка | Валик с заслонк./МП | |
| Р16К-М31.05.003 | Вилка | Движитель | |
| Р16К-М31.05.004 | Ушко | Движитель | |
| Р16К-М31.20.033 | Пружина | Маркирователь | |
| Р16К-М31.12.007 | Чашка | ПВ | |
| СБОРКИ и детали | машина МС3-18 | ||
| Р16К-М5.05.000 | Движитель | ||
| Р16К-М5.22.080 | Плата коммутации и опторазвязки эл/магнитов | Блок управления | |
| Р16К-М5.22.170 | Блок управления ЭД | Блок управления | |
| Р16К-М5.22.270 | Усилитель тензометрический | Блок управления | |
| Р16К-М5.22.550 | Усилитель буферный | Блок управления | |
| Р16К-М5.25.220 | Механизм переноса | Механизм переноса | |
| Р16К-М5.22.600 | ПВ | ПВ | |
| Р16К-М5.05.003 | Вилка | Движитель | |
| Р16К-М5.05.004 | Ушко | Движитель | |
| Р16К-М5.25.047 | Копир | Механизм переноса | |
| Р16К-М5.25.049 | Лопатка | Механизм переноса | |
| Р16К-М5.22.057 | Чашка | ПВ | |
| Штампованные | из резины: | ||
| Р16К-М31.02.023 | Пластина стабилизатора | Стабилизатор | Снежинская резино-техника snzrt@mail.ru |
| Р16К-М15.01.143 | Присоска | Кассета | |
| Сетка: | |||
| Р16К-М31.01.104 | Сетка/ 2052±12 | Вакуумный загрузчик | Сетка транспортёрная, сталь 12Х18Н10Т, 350 ммquo;Уральская сеточная компания» т.35193-54502 е-mail:usk.mag@yandex.ru |
| Р16К-М31.03.034 | Сетка/ 2520±12 | Уносящий транспортер | |
| Р16К-М36.001 | Сетка/ 3592±12 | Транспортерный загрузчик | |
| Р16К-М36.021 | Сетка/ 2352±12 | Транспортерный загрузчик | |
| ИВП | |||
| ОСТ 95 1158-73 | Кольцо 013 | ПВ | |
| Р16К-М31.20.121 | Плата печатная 121 | Маркирователь | |
| Печатающий модуль | НР51626 Cyan | Маркирователь | «ВаДи» г. Санкт-Петербург; т.9219440377ail: chief@mail.ru |
| чернила | НР 51649 Cyan | Маркирователь | |
| электромагнит 442 без якоря | Блок механизмов переноса | Иркутский релейный завод т. 3952-245745 | |
| Мотор-редуктор | RMI 40 S01 1/80 kW 0.18/4/63B14Т 31592-2012 | Уносящий транспортеруумный загрузчикнспортерный загрузчик | «Торгово-Технический Альянс «АРС» г. Москва т.495-2219081; е-mail: ars@ttaars.ru |
Для закупок по 223 ФЗ и корпоративных закупок на Торговом портале ЭТП ГПБ доступен следующий объект торгов: Оборудование для упаковки яиц МС9-24 для автоматического взвешивания и сортировки куриных яиц массой от 30 до 100 г 6ШТ 24000 шт/час 1Г ФГУП «РФЯЦ-ВНИИТФ им. академ. Е.И. Забабахина» Россия- Машины для очистки, сортировки или калибровки яиц
Если Вы являетесь поставщиком этого товара, Вы также можете разместить его
на нашем Торговом портале.
- Код позиции ЭТП
- 1474337.2.1
- Марка
- МС9-24
- Назначение
- для автоматического взвешивания и сортировки куриных яиц массой от 30 до 100 г
- Количество групп сортировки
- 6
- Номинальная производительность
- 24000 шт/час
- Погрешность взвешивания
- 1
- ТУ
- ТУ 4743-018-07623974-2007
- Производитель
- ФГУП «РФЯЦ-ВНИИТФ им. академ. Е.И. Забабахина»
- ОГРН
- 1027401350932
- Страна производителя
- Россия
- Название
- для упаковки яиц
Яйцесортировочный комплекс
Обзор мобильного дробильно сортировочного комплекса McCLOSKEY S 190 3DПодробнее
Маркировка яиц на яйцесортировочной машинеПодробнее
ЗАО Востокптицемаш. Яйцесортировочная машина МС3 — 18ИПодробнее
Дробильно-сортировочный комплекс ДРОБсервис ДСК-400Подробнее
Дробильно-сортировочный комплекс на ОАО «Ураласбест»Подробнее
Маркировочный комплекс «ЭКСТ – ЧЕЛНОК 2МТ» предназначен для маркировки яиц на небольших предприятияхПодробнее
Дробильно-сортировочный комплекс TEREX WC1000Подробнее
Комплекс для сортировки яиц 60 тыс.wmvПодробнее
Линия сортировки яиц MOBA OMNIA 330 XFПодробнее
«УМНЫЙ КАРЬЕР» — запустили новый Дробильно-сортировочный комплекс ПГС в Ярославской области!Подробнее
Обзор готового бизнеса-мобильный дробильно-сортировочный комплексПодробнее
Яйцесортировальная машина Prinzen PSPC ELGRA3Подробнее
Дробильно-сортировочные станции Metso — сочетая наследие и опытПодробнее
События
Для закупок по 223 ФЗ и корпоративных закупок на Торговом портале ЭТП ГПБ доступен следующий объект торгов: Оборудование для упаковки яиц МС9-24 для автоматического взвешивания и сортировки куриных яиц массой от 30 до 100 г 6ШТ 24000 шт/час 1Г ФГУП «РФЯЦ-ВНИИТФ им. академ. Е.И. Забабахина» Россия- Машины для очистки, сортировки или калибровки яиц
Если Вы являетесь поставщиком этого товара, Вы также можете разместить его
на нашем Торговом портале.
- Код позиции ЭТП
- 1474337.2.1
- Марка
- МС9-24
- Назначение
- для автоматического взвешивания и сортировки куриных яиц массой от 30 до 100 г
- Количество групп сортировки
- 6
- Номинальная производительность
- 24000 шт/час
- Погрешность взвешивания
- 1
- ТУ
- ТУ 4743-018-07623974-2007
- Производитель
- ФГУП «РФЯЦ-ВНИИТФ им. академ. Е.И. Забабахина»
- ОГРН
- 1027401350932
- Страна производителя
- Россия
- Название
- для упаковки яиц
Машины Sime-Tek для сортировки яиц изготовлены из материалов высочайшего качества и разработаны в соответствии с 4 основными принципами:
- Простая конструкция механики для быстрого и самостоятельного обслуживания
- Бесплатное пожизненное удаленное техническое сопровождение
- Применение стандартных деталей для доступности замены в любой местности
- Рабочие концепции, в которых приоритет отдается эффективности и непрерывности рабочего процесса
Это гарантирует, что все наши машины для сортировки яиц соответствуют нашей миссии по созданию самых надежных яичных машин в отрасли.

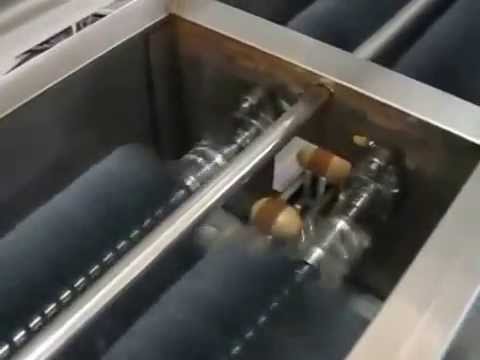

Сортировщики Sime-Tek просты и надежны в использовании, универсальны и современны, обеспечивают полную автоматизацию производственного процесса: от загрузки до овоскопирования, взвешивания (до 8-12 категорий), отчета данных и статистики, упаковки в любой тип лотков и контейнеров.
Они построены по модульной концепции и могут быть построены таким образом, чтобы предоставить каждому клиенту индивидуальное решение, отвечающее его уникальным потребностям и ситуации.
