Металлический гараж своими руками пошаговая инструкция

В черте большого города в настоящее время обладать собственным гаражом для личного автомобиля – невероятная удача. А вот владельцам загородных участков не иметь надежного пристанища для машины – просто стыдно. Понятно, что те, кто посещает свои дачные владения время от времени, только в выходные, нередко ограничиваются просто стояночной площадкой, иногда дополняя ее лёгким навесом. Ну а те автовладельцы, которые проводят за городом большую часть времени или постоянно проживают там, просто обязаны соорудить настоящий гараж, чтобы защитить свою машину от осадков, пыли и грязи, разносимой ветром, птичьих «отметин» и т.п. Да и спать намного спокойнее, осознавая, что твой автомобиль находится под замком в укрытии.

Конечно, ничего по надежности не сравнится с капитальным каменным (кирпичным) гаражом, но дело это – достаточно затратное, процесс возведения – достаточно длительный, да и умение проводить подобные масштабные строительные работы есть далеко не у всех. Ничего страшного – вполне можно обойтись и более простым вариантом, построив металлический гараж своими руками. При качественной сборке и хорошо проведенном утеплении, он также станет для автомобиля вполне уютным «домом». Затраты в этом случае – значительно ниже, ну а базовыми навыками общестроительных, слесарных и столярных работ обладают, должно быть, подавляющее большинство российских мужчин.

Какой металлический гараж выбрать для постройки?

Этот вопрос важен с той точки зрения, что финансовые возможности у всех разные, и степень доступности того или иного металлического гаража – тоже.

А. Самый, наверное, удобный с точки зрения возведения, вариант – приобрести готовый заводской комплект, содержащий все детали, необходимые для сборки. Собрать такой металлический гараж своими руками, силами двух-трех человек, используя при этом только самые простые слесарные инструменты – гаечные ключи, отвертки, плоскогубцы, молоток и т.п., несложно и займет совсем немного времени. Безусловно, в том случае, если комплект действительно качественный, изготовленный на современном оборудовании, и все детали точно подогнаны одна к другой.

Подобные наборы для возведения металлического гаража обязательно сопровождаются подробной инструкцией по сборке, ответственный производитель дает гарантию на качество и подогнанность своего изделия. Удобство еще и в том, что можно «персонифицировать» заказ, то есть дать производителю точные размеры, которые соответствуют участку, выделенному под строительство, и потребностям хозяина. На сайтах некоторых компаний, которые занимаются изготовлением таких металлоизделий, часто имеются специальные встроенные калькуляторы – достаточно ввести габариты – и будет предложен оптимальный вариант конструкции.

Видео: сборка готового гаражного комплекта «Жигули»

Казалось бы – вот оно, решение проблемы! Но вот только, если посмотреть на нынешние цены, то желание приобрести такой гараж может сразу и пропасть. Большая удача, если удастся найти вариант тысяч за 70 ÷ 80. Как правило, гараж стандартного размера в базовой комплектации может стоить не меньше подержанного отечественного автомобиля, «зашкаливая» ценой за сотню тысяч. Понятно, что далеко не каждому среднестатистическому хозяину машины будет по карману подобное приобретение.

Б. Можно, конечно, пойти и другим путем: поискать объявления о продаже металлических сборных гаражей б/у– они встречаются в достаточно большом количестве. Цена здесь, конечно, уже пониже, но тоже бывает немалой, доходя порой до 40 ÷ 50 тысяч рублей. Но, кроме этого, покупателя могут ждать и некоторые другие «сюрпризы»:

— Обычно встречается формулировка «металлический разборный гараж б/у без места», и на нового владельца чаще всего возлагается еще и обязанность самому провести разборку и вывоз всех металлоконструкций. А вот разобрать бывает не так и просто – за несколько десятилетий эксплуатации крепежные элементы могут очень сильно проржаветь, а если применять «силовой метод» или резку, то велик риск деформировать детали.

— Следующее – металлические детали наверняка уже получили определенную деформацию просто «от времени», так как сказываются внутренние напряжения и так называемая «усталость металла». Значит, о точной подгонке их между собой уже можно забыть – наверняка при сборке возникнет масса проблем. Это, безусловно, повлияет и на общую прочность вновь собираемой конструкции.

— И, наконец, статистика показывает, что в этом сегменте рынка часто используются мошеннические схемы, когда злоумышленники продают старый гараж, на который у них нет прав собственности.

Таким образом, надо очень хорошо продумать все мелочи, прежде чем приобретать старый разборный гараж.

В. Наконец, подходим к варианту полностью самостоятельного изготовления гаража. Вот здесь уже все будет зависеть от возможностей и способностей хозяина. Он сам волен выбрать и приобрести по разумной цене материал для возведения каркаса. Не исключено, что некоторые детали можно будет изготовить из «старых запасов», оставшихся после постройки дома или дачи.

Есть возможность варьирования и с материалом для обшивки стен и кровли. Если гараж будет находиться под практически постоянным присмотром, то вполне можно ограничиться металлическим профнастилом. В случае, когда необходимо более надежное строение, применяю катанный металлический лист 2 ÷ 3 мм, что, безусловно, уже значительно дороже.

Важно и то, что хозяин сам планирует конфигурацию гаража, его размеры по периметру, высоту, тип крыши – все это позволяет точно «подогнать» свой проект под имеющиеся финансовые возможности. Если заводской гаражный комплект приобретается разом, то здесь ничего не мешает провести постепенное накопление необходимых материалов, чтобы уже затем приступить к постройке. Есть возможность самостоятельно определить и технологию возведения – будет ли это сооружение собрано резьбовыми соединениями, или же лучше применить сварку, если есть соответствующие навыки и оборудование.

Одним словом, почему бы не попробовать сделать все самостоятельно? Да, это, безусловно, сложнее, но при должном старании все должно получиться.

Основание для металлического гаража

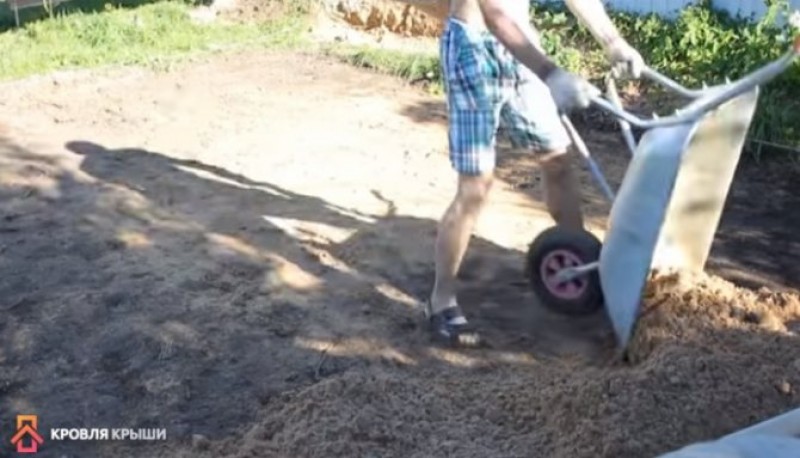

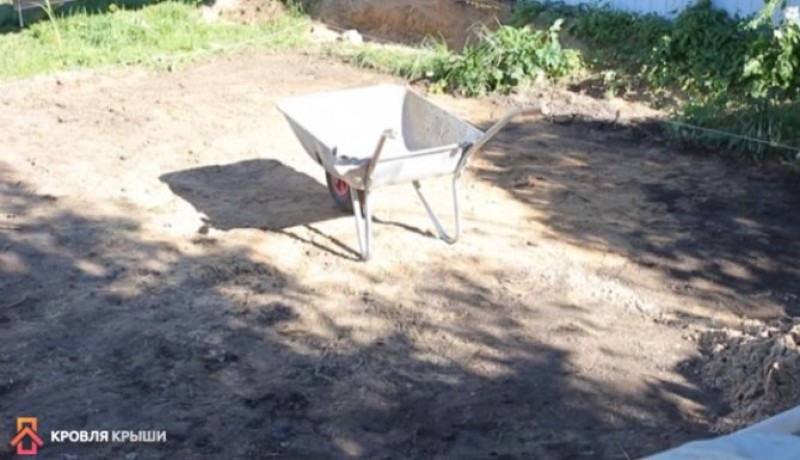

Место для гаража, наверняка, уже определено, но оно требует соответствующей подготовки.

Первое – необходимо провести разметку, а значит, определиться и с точными размерами будущей постройки. Все зависит от того, рассматривается ли гараж в качестве узкого тесного бокса, позволяющего лишь загнать автомобиль и открыть боковую дверцу, или же там будут предусмотрены элементы «гаражного интерьера» — рабочий верстак, стеллажи или шкафу для запчастей и инструментов и т.п.  Большинство хозяев, безусловно, изберет второй вариант,и в таком случае оптимальными видятся размеры 6 × 4 метра.

Высота ворот – от 1,8 до 2 м, с учетом роста хозяина, чтобы исключить травмирование головы.

Конструкция должна быть установлена на ровное и прочное основание. Оптимальным решение будет возведение специального фундамента. Больших нагрузок со стороны самого гаража не предполагается, то есть сильного заглубления не потребуется.

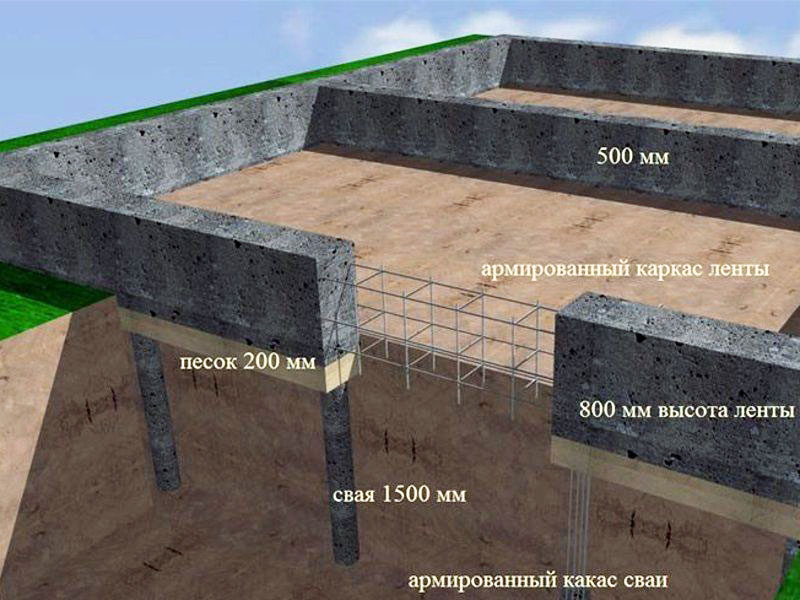

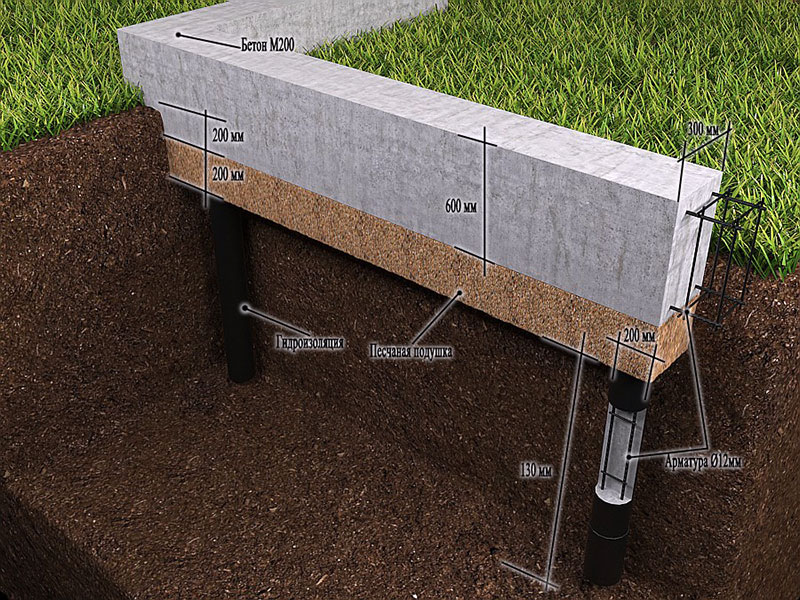

• Очень часто предпочтение отдают ленточному фундаменту. Ленту достаточно будет углубить в грунт на 200 ÷ 300 мм, высота цоколя и ширина фундамента– также порядка 200 мм. Такой вариант удобен тем, что уже после возведения гаража внутри можно дополнительной устроить смотровую яму или даже погреб, а затем уже произвести настил любого типа гаражного пола.

Рассматривать со всеми нюансами заливку ленточного фундамента в этой статье нет смысла – все это гораздо подробнее и понятнее изложено в специальной публикации портала.

• Другой часто используемый вариант – так называемы плавающий или плитный фундамент. В этом случае заливаемая монолитная плита становится не только основанием для гаражной конструкции, но и черновым полом, на который уже, в принципе, можно загонять автомобиль.

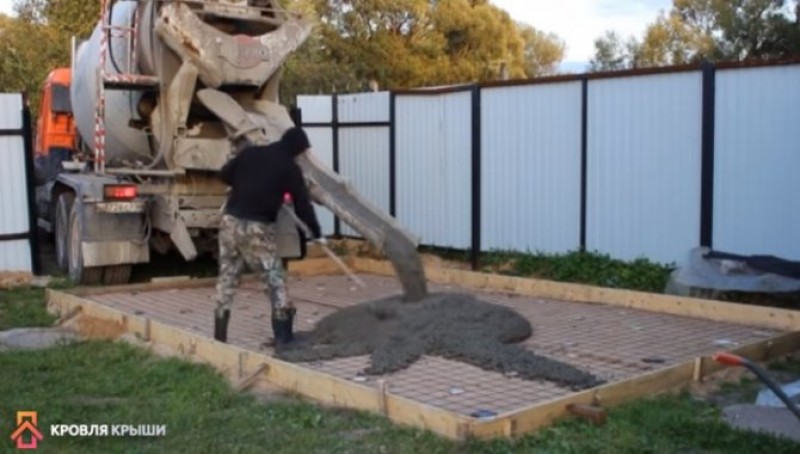

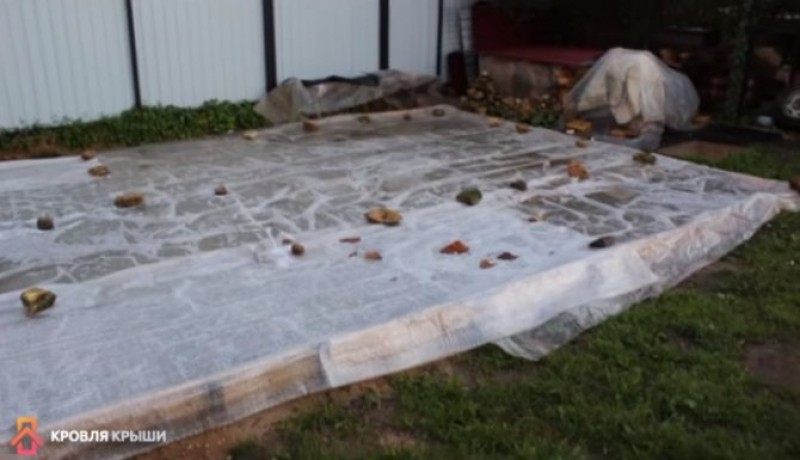

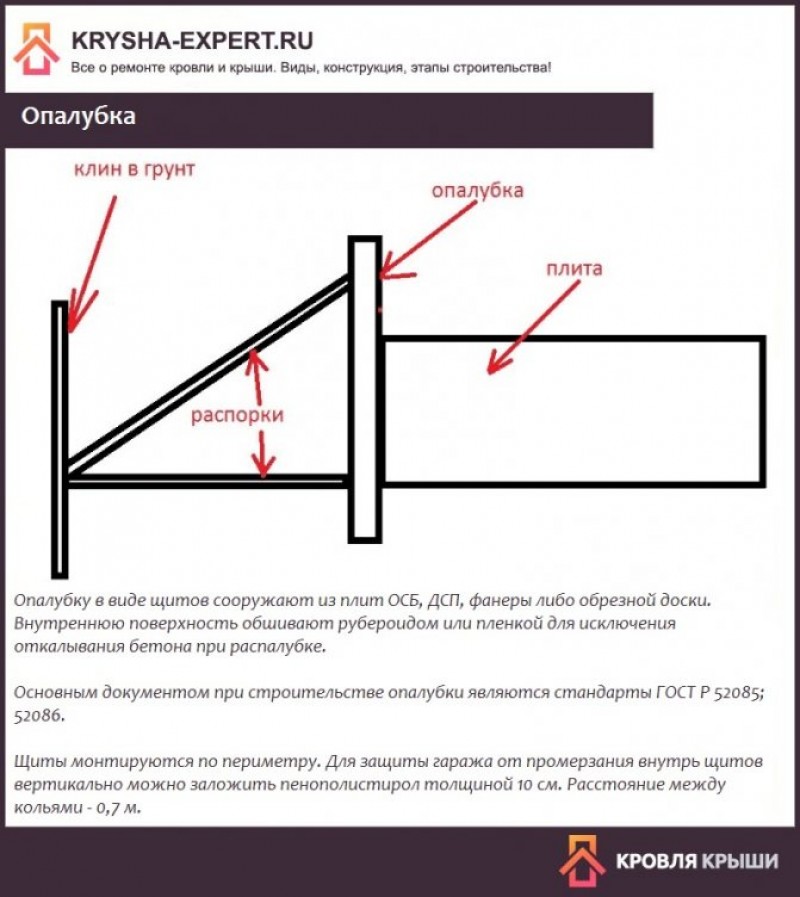

Какой бы тип бетонного фундамента ни использовался, его необходимо тщательно выровнять по горизонтали – это значительно облегчит дальнейшую сборку гаража. Заливку ленты или плиты рекомендуется проводить разово, в течение одного дня, чтобы добиться требуемой их монолитности.

Очень важный вопрос – заблаговременная установка и замуровывание в бетон закладных деталей. Это могут быть арматурные штыри диаметром 16 мм, выступающие над фундаментом на 150 ÷ 200 мм, или же применяют специальные закладные анкеры с резьбовой верхней частью. К этим деталям сваркой или резьбовым соединением будет крепиться нижний пояс (обвязка) гаражного каркаса. Таким образом, они должны быть установлены и очень точно позиционированы как минимум по углам конструкции, а если есть такая необходимость – и дополнительно по линии стенок.

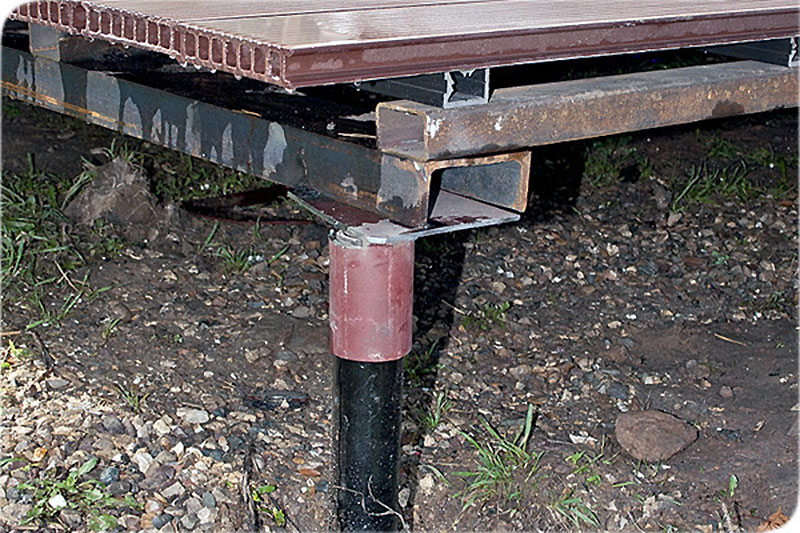

• Иногда металлический гараж размещают и вовсе без фундамента, например, на уже имеющуюся заасфальтированную или забетонированную площадку. В этом случае крепления обвязочного пояса можно провести забивными анкерами.

• Еще одни вариант, когда гараж и вовсе не крепится к поверхности. Так, некоторые мастера устанавливают свою конструкцию на широкие полозья, изготовленные из трубы диаметром более 100 мм. С обеих сторон на полозьях делаются загибы из короткого отрезка трубы, установленного и приваренного под углом, или из отвода соответствующего диаметра. Такой гараж можно разместить на любой твёрдой площадке, например, на слой засыпанной и утрамбованной щебенки. Правда, внутри дополнительно придется делать полы из толстой доски, способной выдержать вес автомобиля. И кроме того, необходимо будет продумать въездную аппарель, так как ворота будут возвышаться над уровнем грунта.

Каркас гаража

Необходимые материалы и инструменты

Залог успешного строительства металлического гаража – это надежный и стабильный каркас. Материал для его изготовления может применяться – используют уголки, профильные прямоугольные трубы, и даже оцинкованные профили, которые обычно предназначены для гипсокартонных конструкций.

Все же, наверное, оптимальный будет применение профильных труб – у них, при относительно небольшой массе, отличные показатели прочности на изгиб, и конструкция получится надежной. Удобство их и в том, что может применяться как сварка, так и резьбовые соединения.

О конструкции каркаса. Здесь точные рекомендации давать сложно – все зависит от размеров постройки, типа крыши – односкатной или двускатной, материала обшивки и других параметров, в том числе и материальных возможностей.

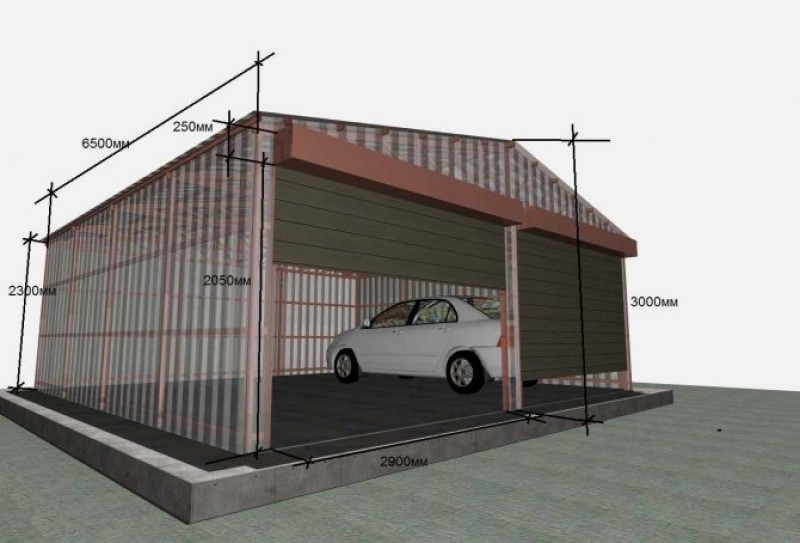

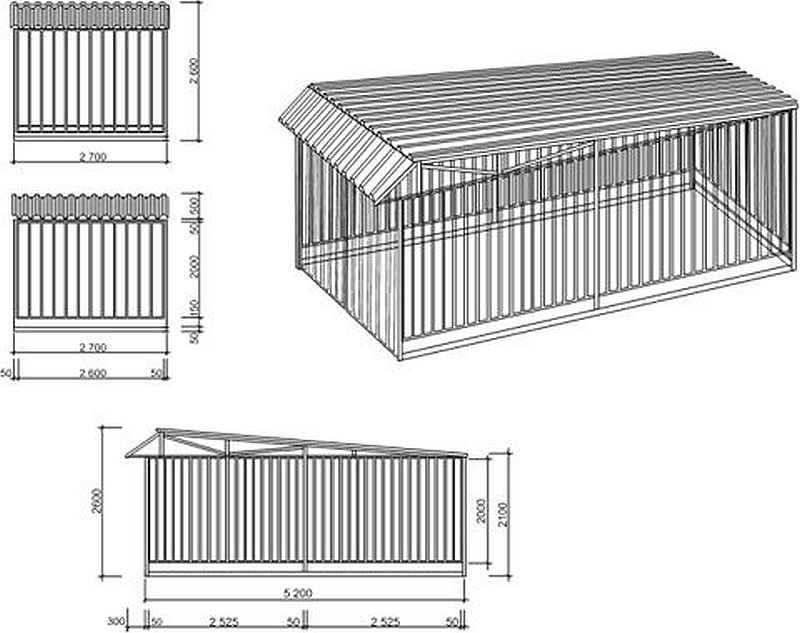

В интернете очень несложно отыскать множество схем и чертежей, которые можно взять целиком или за основу. В настоящей же публикации будет рассмотрен процесс монтажа каркаса облегчённого вида, изготовленного из двух типов профильных труб. Предполагается, что у хозяина нет сварки или он не умеет ею пользоваться – вся сборка будет проведена на резьбовые соединения. Таким образом, необходимые инструменты – стандартный слесарный набор, рожковые и торцевые гаечные ключи на 10 и 12, электродрель со сверлом 6.5 мм, шлифмашинка с кругами для резки и шлифовки металла, шуруповерт. Одним словом – все то, что, как правило, есть в «домашнем арсенале» владельца загородного дома. Слишком больших физических усилий не потребуется, так что работу можно выполнить и одному, но все же лучше заручиться помощником, так ка предстоит монтаж достаточно длинных и громоздких деталей.

Схема строения гаражного каркаса представлена на рисунке:

Красными линиями показаны основные несущие детали. Для них использован трубный профиль 50 × 25 мм. Синий цвет – четыре рамы, укрепляющие кровельную конструкцию. Материал – тот же, 50 × 25 мм.

Зеленый цвет – дополнительные опорные стойки и поперечины. Для них можно приобрести трубу 40 × 20 мм. Из таких же труб изготавливаются и диагонально стоящие по углам боковых стенок затяжки – показаны коричневыми линиями. Это – дополнительный элемент, который может и не использоваться.

Итого для каркаса понадобится:

Отрезки трубы 50 × 25 мм:

— 6 м – 8 шт. (4 шт. – горизонтальные перекладины боковых стен);

— 4 м – 7 шт. (4 шт. – перекладины лицевой и тыльной стенки, 3 шт. – для основания фронтонных стропильных треугольников).

— 3 м – 8 шт. (для продольных сторон кровельных рам).

— 2 м – 12 шт. (4 шт. – угловые стойки, 8 шт. —  вертикальные стойки и перекладины двустворчатых ворот).

— 2,1 м – 6 шт. (стропильные ноги).

— 1,9 м – 8 шт. (для поперечин кровельных рам).

Отрезки трубы 40 × 20 мм:

— 6 м – 2 шт. (дополнительные перемычки на боковых стенах).

— 4 м – 1 шт. (горизонтальная усиливающая перемычка тыльной стенки).

— 2 м – 8 шт. (усиливающие стойки на стенах).

Кроме того, потребуются болты М6 длиной 40 и 60 мм с шайбами, гайками, гроверами и т.п.

В ценах текущего, 2015 года такой комплект на металлобазе вполне реально приобрести за 10 ÷ 12 тысяч рублей.

Если все подготовлено, можно приступать к сборке каркаса.

Проведение монтажных работ

Иллюстрация	Описание технологической операции

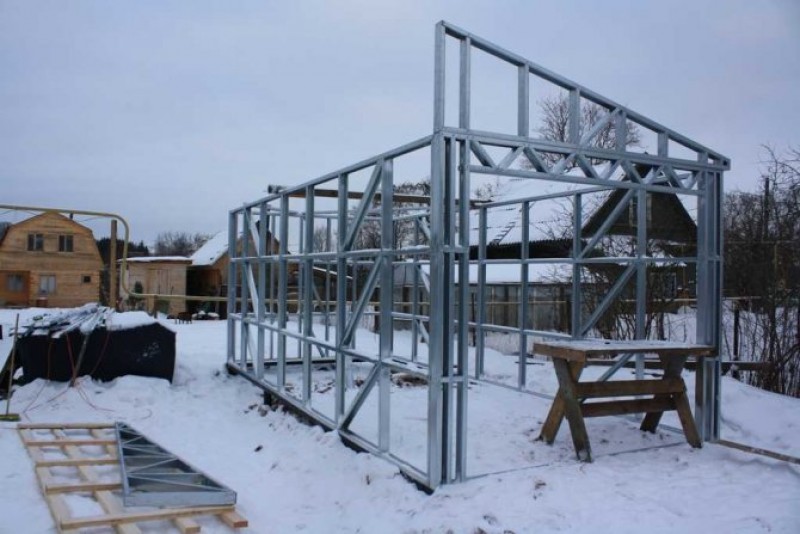

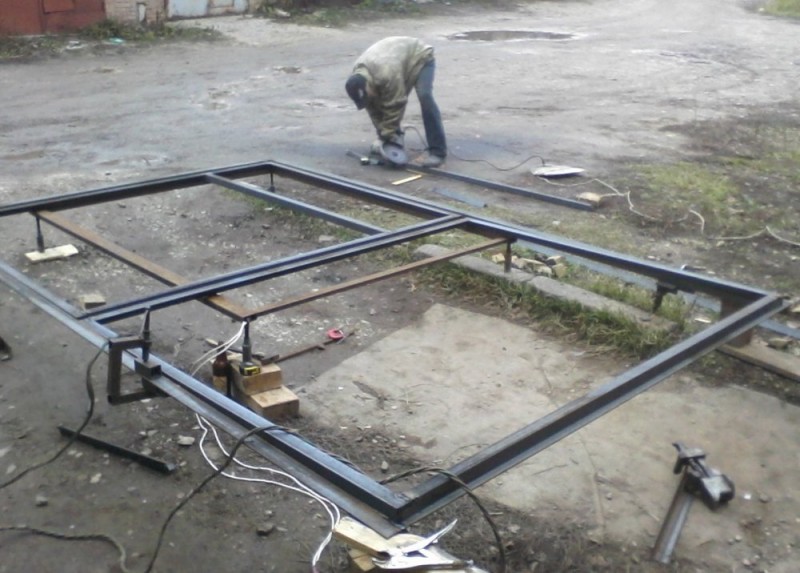

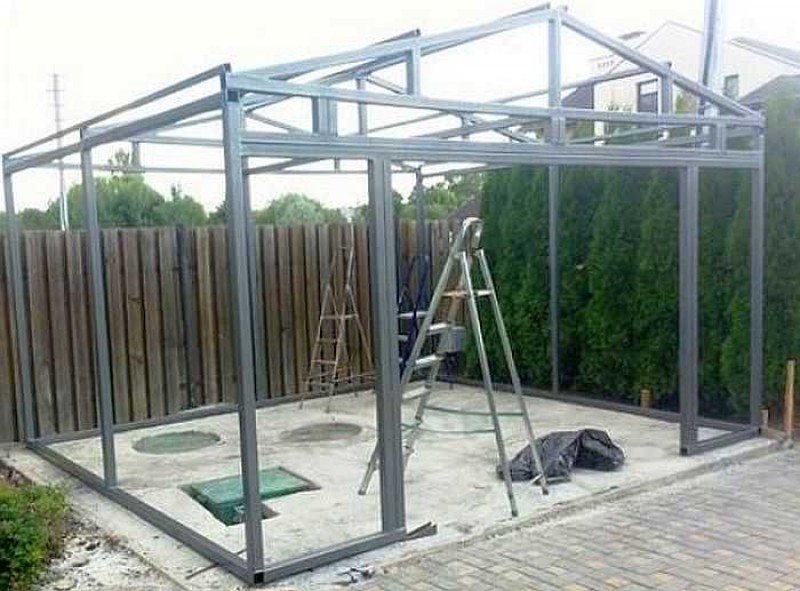

	Все обрезанные по размерам доставлены к месту проведения сборки каркаса.
	Можно сразу проверить комплектность, разложим трубы по площадке в соответствии со сборочным чертежом. Если нет опасений, что их могут похитить, то будет удобно таи и оставить их разложенными по местам – меньше времени будет уходить потом на подбор нужных деталей.
	Начинается сборка боковых стенок. На стойки (синяя стрелка) крепятся перекладины, верхняя и нижняя. Сборка проводится с помощью болтов 6×60.
	Болт затягивается вначале, до полного окончания монтажа каркаса, пока на одну гайку. Затем, когда каркас будет собран и тщательно выверен по углам, можно будет произвести окончательную подтяжку с установкой контргаек.
	После закрепления на стойки верней и нижней перекладины ставится по центру между ними усиливающая перемычка. Есть нюанс – ввести шайбу и гайку внутрь трубы невозможно, поэтому приходится использовать другой способ. Можно пройти оба профиля насквозь, и взять болт подлиннее. Другой вариант – использовать кровельный саморез по металлу. При этом целесообразно делать сквозное отверстие только в верхней стенке верхнего профиля. В нижней стенке (показано стрелкой), а также на втором профиле отверстие делается или меньшего диаметра, или лишь намечается (ослабляется стенка для хорошего и надежного прохода самореза). Таким же образом устанавливается и центральная вертикальная опорная стойка, по центру конструкции.
	Когда обе боковины готовы (синяя стрелка), они связываются горизонтальными перемычками (красная стрелка). Так формируется общая, уже трехмерная конструкция.
	В общих чертах форма гаражному каркасу придана. Устойчивости ему пока явно недостаточно. Обязательно необходимо провести выверку прямых углов по каждой из сторон. Строительный уровень в данном вопросе нам не помощник – нет гарантии, что внизу строго горизонтальное основание. Оптимальный вариант – промер и сравнивание диагоналей – они должны быть одинаковы по длине. Зафиксировать прямоугольник можно, установив наклонные затяжки (показаны стрелками).
	Затяжка более крупным планом. Их установка, безусловно, повысит общую прочность конструкции, но потребует и дополнительных деталей – в размещенном выше перечне заготовок они, к примеру, не фигурируют.
	Придать каркасным прямоугольникам жесткость можно и с помощью косынок, вырезанных из металла толщиной в 2 мм. Их можно завести в соединительный узел, слегка ослабив винтовое крепление. Затем производится затяжка, выверка диагоналей, в косынке сверлятся по два отверстия по каждой из сторон, и она уже окончательно крепится к конструкции, надежно фиксируя угол.
	Переходим к сборке треугольников-ферм, которые создадут стропильные пары и своеобразные балки перекрытия. Здесь монтаж деталей внакладку не слишком удобен, так как возникнут сложности при дальнейшей обшивке фронтонов металлом. Лучше сделать вырез на одной из стропильных ног в коньковой части, а затем вставить одну в другую, зафиксировав окончательно болтом или же фигурной металлической накладкой.
	Подобным же образом поступают в месте соединения стропильной ноги с горизонтальной балкой. Шлифмашинкой делаются соответсвующие надрезы (показано стрелкой), а потом детали вбиваются она в другую и фиксируются болтом или саморезом.
	После того, как эти треугольники собраны, их устанавливают и крепят болтами на горизонтальные перемычки передней и задней стенок. На снимке хорошо видно взаимное сопряжение деталей – стропильной ноги и балки, вставленных друг в друга.
	Этот же соединительный узел в другом ракурсе – вид сверху. Затем такая же конструкция крепится и по середине продольных боковых стенок каркаса. Единственное отличие в том, что можно провести монтаж треугольника и по упрощённой схеме, внакладку – в данном месте это особого значения не имеет.
	Можно сразу заняться предварительной подготовкой к устройству ворот. Для этого к боковым стойкам самого каркаса на лицевой его стороне монтируются петли. К ответной их половине прикрепляется вертикальная стойка створки ворот.
	Сама конструкция гаражных ворот может быть различной. В данном случае показана простейшая схема – с двумя симметричными створками, представляющими собой прямоугольные рамы из той же профильной трубы. Затем, при облицовке металлическим листом или деревом и при утеплении они могут быть усилены затяжками или перемычками.
	Осталось довести до конца конструцию крыши. Для этого готовятся четыре рамы, которые встанут между стропильными ногами по обоим скатам. Чтобы все стороны рам были в одной плоскости (это необходимо для плотного прилегания конструкции кровли) соединение деталей делается не в накладку, а «в четверть», то есть вначале намечаются и вырезаются пазы …
	… а затем детали соединяются и фиксируются болтом.
	Собранные рамы (показана стрелкой) вставляются между уже стоящими фермами и крепятся к стропильным ногам болтами. Всего предстоит собрать и установить четыре подобных рамы.
	Так в итоге будет выглядеть соединительный узел в коньковой части фронтона гаража.
	По сути, сборка каркаса закончена. Правда, стоит сделать еще одно уточнение – на фотографии показана собранная конструкция, которая затем все же претерпела небольшие изменения. Речь идет вновь о наклонных затяжках. Эксплуатация такого каркаса показала, что слишком длинные (3 метра и даже 4 — сзади) горизонтальные пролеты – это не слишком удачное решение. Поэтому в конечном варианте были использованы дополнительные вертикальные стойки, по две на каждую боковую и на тыльную сторону. Именно этот вариант показан на размещенном выше чертеже.

Если гараж будет ставиться на фундамент, то каркас связывают удобным способом с закладными анкерами или штырями. При этом не забывают о том, что между бетоном фундамента и металлической конструкцией обязательно должная быть проложена гидроизоляция – несколько слоев рубероида. Затем останется только окончательно затянуть и зафиксировать контргайками все соединения, обработать все детали антикоррозийным грунтом – и можно, переходить к обшивке стен.

Обшивка стен и крыши

Собственно, самый сложный этап строительства уже позади. Если готов качественный каркас, то провести наружную обшивку стен и положить кровлю – труда не составит.

Монтаж стен может вестись как на сварку (но только при использовании прокатного металлического листа), так и на резьбовые соединения. Можно использовать болты, высверливая под них сквозные отверстия в вертикальных и горизонтальных деталях, и затем закручивая крепеж изнутри. Когда устанавливается обшивка из профнастила, вполне допустимы и специальные саморезы для него. Правда, при этом не стоит забывать, что такое крепление злоумышленнику несложно будет и демонтировать, не вскрывая ворота гаража, так что подобный вариант применяют с определенной долей осторожности. Нередко для крепления листов профнастила используют заклепки.

Вырезанные листы погоняют максимально плотно друг к другу (если применяется листовой прокат толщиной 2 мм и более), или укладывают внахлест, с обязательной фиксацией в том числе и по линии нахлеста. При использовании профнастила задача упрощается – там листы просто перекрываются на одну волну, тем самым и выравниваясь по вертикали.

В варианте каркаса, который был рассмотрен в статье, вероятно, потребуется еще и установка на внешней стороне вертикальных стоек деревянных реек (досок) – так, чтобы все детали вышли на одну плоскость. Рейки можно закрепить к профильным трубам саморезами.

Рамная конструкция крыши позволяет выполнить на ней любой тип деревянной обрешетки (сплошной или с определенным шагом) для крепления кровельного материала. Можно обойтись и проще – крепить листы профнастила прямо к металлическим деталям. Правда, в нашем случае они разнесены достаточно далеко, и обрешетка все же не помешает. Тем более она будет необходима, если, к примеру, планируется настил шифера или же мягкой кровли.

При монтаже кровельного покрытия не следует забывать о карнизном свесе, хотя бы на 150 ÷ 200 мм – это в какой-то мере предохранит стены от прямого попадания дождя. Еще лучше, если по обеим сторонам предусмотреть установку водосточных желобов. Так как в рассматриваемом варианте крыша двускатная, необходим будет и коньковый профиль, закрывающий стык двух половин кровли.

Практика показывает, что весь гараж на металлическом каркасе (о котором рассказывалось в статье), полностью покрытый недорогим профнастилом, обойдется примерно в 25 тысяч рублей. В эту стоимость, понятно, не входят проведение «нулевого цикла» и мероприятия по утеплению. Но ведь и при приобретении дорогого сборного гаража покупатель также платит лишь за металлическую коробку.

Утепление металлического гаража

По сути, после проведения обшивки стен и монтажа кровли, навески ворот с установкой замков, работу по сборке металлического гаража можно считать практически завершенной. Если оборудован, при необходимости, въезд и уложен надежный пол в гараже (об этом на портале имеется специальная публикация), то можно смело загонять в него автомобиль

Однако, заботливый хозяин не поленится еще и предпринять меры, чтобы максимально защитить своего четырёхколёсного любимца от зимней стужи или от раскаляющихся летом на солнце металлических стен. Короче говоря, целесообразно сразу заняться и вопросами термоизоляции гаража.

Перед проведением утепления обязательно приводиться ревизия поверхности металлических стен изнутри. Если это – голый металл, то необходимо обработать его антикоррозийным грунтом.

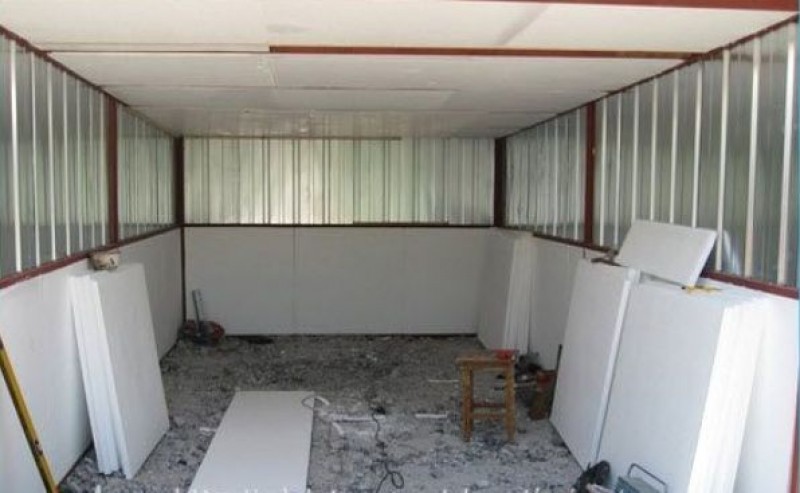

В качестве утеплителя очень часто применяют обычные пенополистирольные блоки, толщиной порядка 50 мм. Их укладывают между стойками каркаса, а фиксировать пенопласт можно на клей прямо к поверхности стенок. Для утепления потока можно сделать легкую «подшивку» из брусьев к имеющимся поперечным балкам, дополнив ее черновой поверхностью (сверху) из второсортных досок. Между брусьями такого потолочного каркаса также несложно будет уложить блоки утеплителя.

• Пенополистирол, безусловно, обладает высоким термоизоляционными качествами, дешев и очень удобен в работе. Но есть у него и такие качества, которые ставят под очень большое сомнение целесообразность его использования именно в гараже. Первое – он не является негорючим материалам, и соседство с огнеопасными жидкостями уже само по себе будет представлять определенную угрозу. В случае пожара такой утеплитель станет одним из очагов. А второе – это химическая нестойкость материала ко многим техническим жидкостям (например, органическим растворителям), часто применяемым в гаражах, тем более, если здесь еще и оборудована мини-мастерская. А вероятность попадания таких химических реагентов на стены хоть и невелика, но все же есть. И последнее – при сильном нагреве (например, от раскаленных на солнце металлических стен) пенополистирол невысокого качества может выделять достаточно резкий запах. Будет очень неприятно, если этим запахом пропитается и салон автомобиля.

• В части практичности и безопасности безусловным лидером в данных условиях будет минеральная вата. ЕЕ рулоны (маты) раскатываются между стойками каркаса, или же для утепления специально монтируется по стенам внутри деревянная обрешетка. Шаг направляющих и их толщина должны в идеале соответствовать ширине и толщине рулона минваты. Временно зафиксировать утеплитель буде=т несложно, натянув между соседними направляющими зигзагообразно капроновый шнур.

• Самым надежным решением станет напыление на внутреннюю поверхность стен гаража жидкого пенополиуретана. Он быстро набирает объемную форму и застывает сплошным слоем, не оставляя никаких «мостиков холода». Недостаток у такого подхода к утеплению один – самостоятельно, без специального оборудования и навыков работы, провести его невозможно, а услуги по подобной термоизоляции – весьма дорогие.

Цены на теплоизоляционные материалы

Теплоизоляционные материалы

Видео: утепление гаража напыляемым пенополиуретаном

Утепленную поверхность стен и полотка закрывают финишной отделкой. Чаще всего для этого используют либо фанеру, либо, что намного лучше, листы OSB. После такой облицовки можно переходить к расстановке гаражной мебели, установке светильников (если они предусматривались), навесу полок или шкафчиков и т.п.

Очень подробно вопросы утепления гаража рассмотрены в отдельной публикации портала. Она, правда, больше посвящена утеплению ворот, но в случае с каркасным металлическим гаражом технология абсолютно такая же.

Все, осталось навести окончательный лоск, в случае необходимости – окрасить гараж снаружи стойкой атмосферной краской по металлу – и можно «праздновать новоселье»!

Видео: несложный  вариант легкого металлического гаража или сарая

Если вы, исходя из функциональных особенностей гаража, определились с его видом — можно начинать работы по возведению.

Способ достижения может быть простым или сложным — это зависит от средств, которыми вы располагаете, и уровня умений и навыков в работе с металлом.

Содержание

• Металлический гараж своими руками: общая информация

• Почему стоит строить?

• Материалы и инструменты

• Последовательность работ

• Как и чем утепляют?

• Установка

• Система вентиляции
• Полезное видео

В статье мы поговорим о том, как сделать металлический гараж своими руками и о том, как поднять железный гараж и на что поставить.

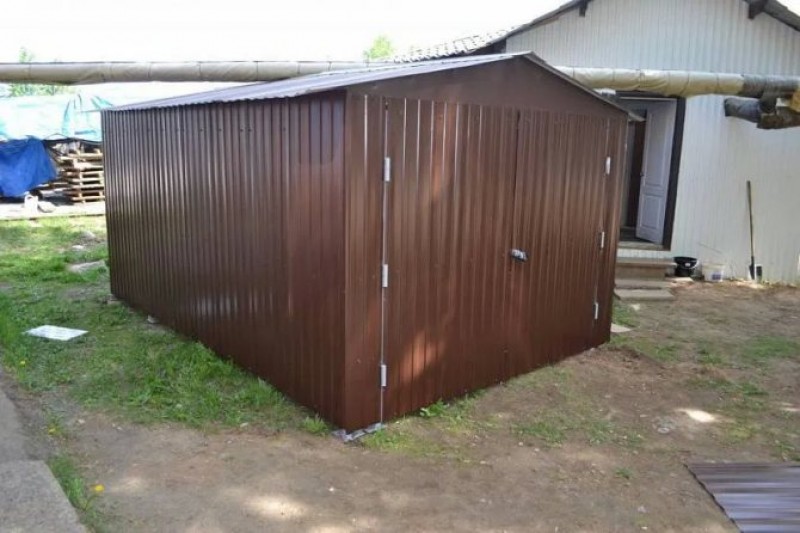

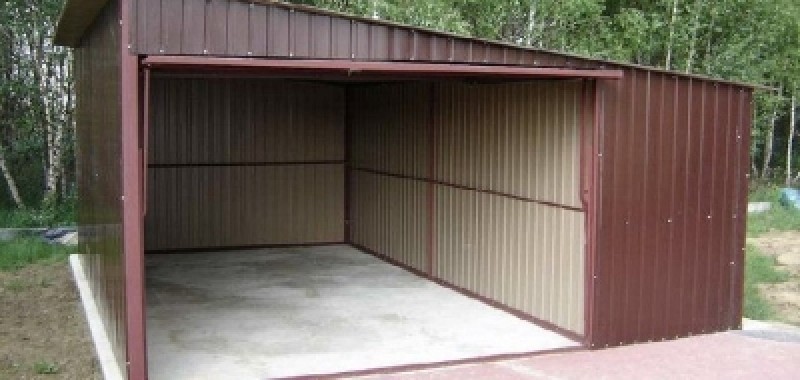

Металлический гараж имеет наружную обшивку и кровлю из листового металла. На эти цели пойдёт:

1. Листовая сталь:

• с оцинкованным покрытием на основе из нержавейки, от 0,4 до 2 мм толщиной;
• горячего проката (толщиной 0,5 — 4,0 мм), лист обыкновенный, обрезной, предпочтительный для всех видов сварки.

Профилированный лист (профнастил) С или НС — листовой материал холодного проката толщиной 0,8мм с волнообразным профилем и высотой волны от 8 до 44мм:

• с двусторонним оцинкованным покрытием;
• с декоративным лакокрасочным покрытием (ГОСТ 30246);
• с двусторонним полимерным покрытием (полиэстер — экономичен, пурал, PVDF — универсален).
• с односторонним покрытием цинк— полимер.

Сэндвич-панель — многослойный стеновой и кровельный материал (металл, теплоизолятор, клеевой слой из ППУ).

Справка: Как построить металлический гараж из сэндвич панелей? По сборно-разборной технологии.

Как собрать металлический гараж?

Сам по себе металлический лист противостоять несущей нагрузке не способен. Для этих целей понадобится силовой каркас. Он будет тоже из металла. В зависимости от функциональных особенностей постройки подойдут:

• стальные трубы овального или прямоугольного профиля 25х50 и 20х40;
• уголок 35х35;
• швеллер стальной.

Соединять все эти элементы между собой можно:

• разъёмным соединением (болтами, саморезами по металлу);
• неразъёмным соединением (точечной электросваркой).

Выбор вида соединения упростит или усложнит процесс возведения.

Если для соединения разъёмным крепежом достаточно шуруповёрта, то сварка потребует не только сварочного аппарата, но и умения им пользоваться, навыков получения надёжного сварного шва.

Почему стоит строить?

1. Построить железный гараж своими руками можно за один месяц.
2. На начало застройки участка в таком гараже можно хранить инвентарь и оборудование, необходимое для строительства дома.
3. Если нет нужды в консервации транспортного средства на большой срок, гараж можно построить без дополнительных вложений в утепление, внутреннюю и внешнюю отделку, устройство пола и потолка.
4. Прочность и долговечность материала гарантируют надёжную защиту от превратностей погоды и механических повреждений.
5. При необходимости такой гараж можно передвинуть, разобрать, перевезти на другое место.
6. Он долговечен.
7. Не требует постоянного ухода.
8. Экономичен, в сравнении с другими строительными материалами.

На какое основание можно поставить металлический гараж? Так как гараж весит чуть больше 1 тонны, можно обойтись свайным или ленточным фундаментом, а при возведении на время — вообще без него, монтируя на забивные анкеры.

Что надо учесть:

1. Железо для гаража не хранит тепло, быстро нагревается и так же быстро остывает.
2. Появление на внутренних стенах конденсата провоцирует процесс ржавления.
3. В условиях пожара содержимое выгорает.
4. Взломать сборно-разборную металлическую конструкцию и даже вывезти — не такое уж хитрое дело.

Подходящим вариантом для дачного участка будет:

• сборный гараж из готовых заводских конструкций; он легко собирается (при наличии готового фундамента) 2-мя работниками за 6 часов;
• сборный гараж на металлическом каркасе; технология доступная для любого, кто владеет слесарным инструментом и знаком с основами строительных работ; позволяет использовать листы и элементы проката, бывшие в употреблении;
• цельносварная конструкция, надёжность которой выше, как и требования к профессионализму исполнителей.

Как сделать железный гараж на фундаменте? Одним металлом не обойтись.

Материалы и инструменты

Для работ по установке фундамента:

1. Инструменты:

• рулетка и уровень;
• шнур для разметки;
• лопата штыковая;
• бетономешалка;
• правило.

Материал:

• песок речной;
• гравий мелкий;
• гидроизолятор рулонный;
• доска для опалубки;
• арматурный пруток (6-8мм);
• вязальная проволока;
• сухая смесь М 400;
• закладные анкеры или металлические штыри.

Для монтажа каркаса:

Инструменты:

1. шуруповёрт;
2. ножницы и ножовка по металлу;
3. электропила;
4. сварочный аппарат.

Важно: Для строительства гаража своими руками из металла надо выбрать тёплое время года, учитывая, что на бетонирование уйдёт 2 недели и неделя на сборку каркаса и облицовки. Для утепления и внутренней отделки, устройства пола придётся набросить ещё неделю — через месяц металлический гараж будет готов. Одно условие — вам нужен напарник.

Последовательность работ

Строительство гаража из металлоконструкций своими руками — алгоритм действий:

1. Подготовка строительной площадки, выверка горизонталей по уровню.
2. Разметка основания.
3. Подготовка грунта под фундамент:

• рытьё траншеи (под ленточный фундамент) или ям (под столбчатый или свайный);
• устройство опалубки из досок или ОСП для формирования цоколя.

Устройство фундамента:

• гидроизоляция наружных стенок фундамента рулонным герметиком;
• армирование металлическим прутом пространства траншеи;
• закладка по углам анкеров или выступающих металлических штырей для будущей фиксации каркаса;
• заливка бетоном М 400.

Подготовка котлована для смотровой ямы или кессона — овощехранилища.

К сведению: Грунт, выбранный из ямы, можно равномерно разбросать по поверхности внутри гаража, тем самым поднимая его на уровень цоколя.

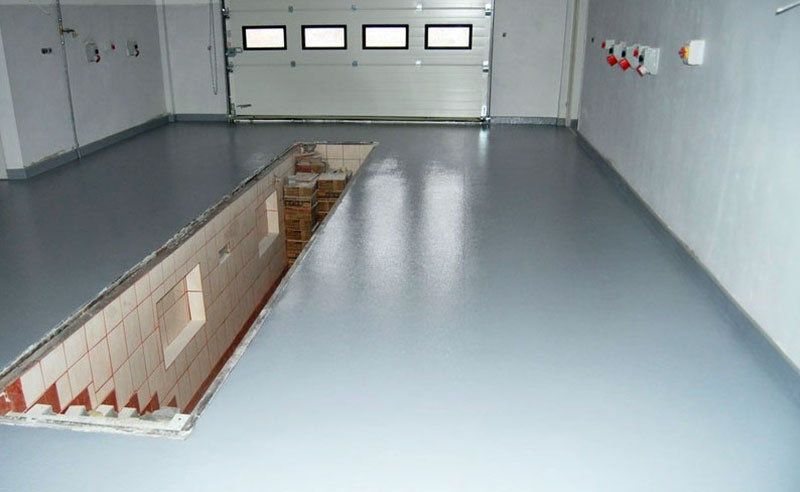

Устройство смотровой ямы (кессона):

• отсыпка смесью песка и гравия дна ямы;
• герметизация дна и стен плёночным герметиком;
• устройство пола и стен ямы из кирпича или бетона (закладка кессона).
• оформление края металлическим уголком.

Возведение несущего каркаса:

• гидроизоляция верхней поверхности фундамента рулонным герметиком;
• монтаж нижней обвязки каркаса, крепление её с закладными деталями;
• установка несущих стоек по углам;
• возведение верхней обвязки;
• монтаж дополнительных стоек, горизонтальных элементов, распорок;
• укрепление рамы ворот и монтаж петель;
• монтаж стропильных конструкций (для двускатной крыши) или перекрытия (для односкатной);
• нанесение на каркас защитного слоя из ЛКП.

Как сделать металлический гараж?

1— ворота;

4— фронтон;

5— стропильные фермы;

6, 11, 12, 13 — нижняя обвязка каркаса;

8,9 — наружная обшивка;

10. — угловые стойки;

17 — конёк;

19 — кровля;

23, 25 — верхняя обвязка каркаса;

I- II— болтовое соединение каркаса;

III — крепление основания стропил;

IV — сборочный узел верхней обвязки.

К сведению: Возводить каркас можно и модульным способом — на ровной поверхности. А потом из модулей стен собрать всю конструкцию, закрепив её болтами на уровне нижней и верхней обвязки.

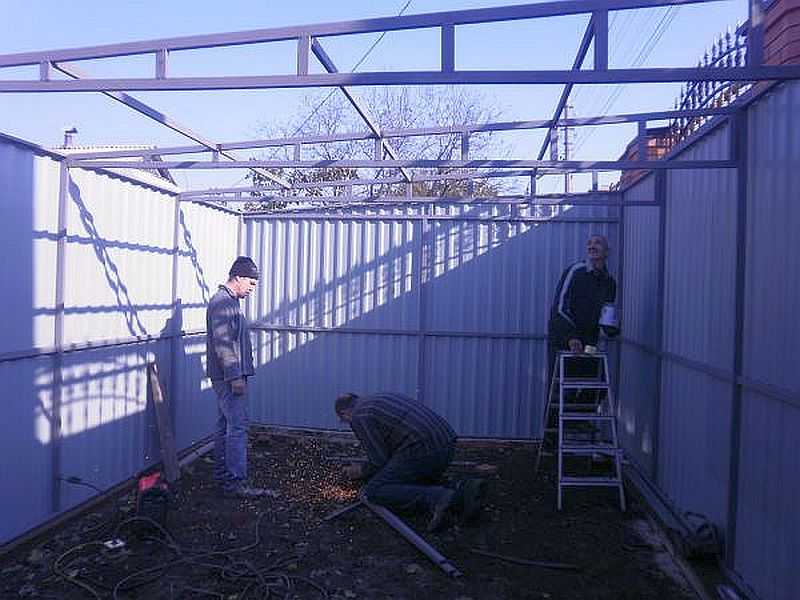

Монтаж внахлёст наружной обшивки из листового металла, используя саморезы с резиновыми прокладками.

Устройство кровли:

• обрешётка стропильной основы;
• установка у задней стенки вытяжной трубы вентиляции;
• настил кровельного материала (профнастила) с выводом свесов для стока дождевой воды.

Устройство чернового пола:

• утрамбованный грунт засыпают песком;
• укладывают рубероид;

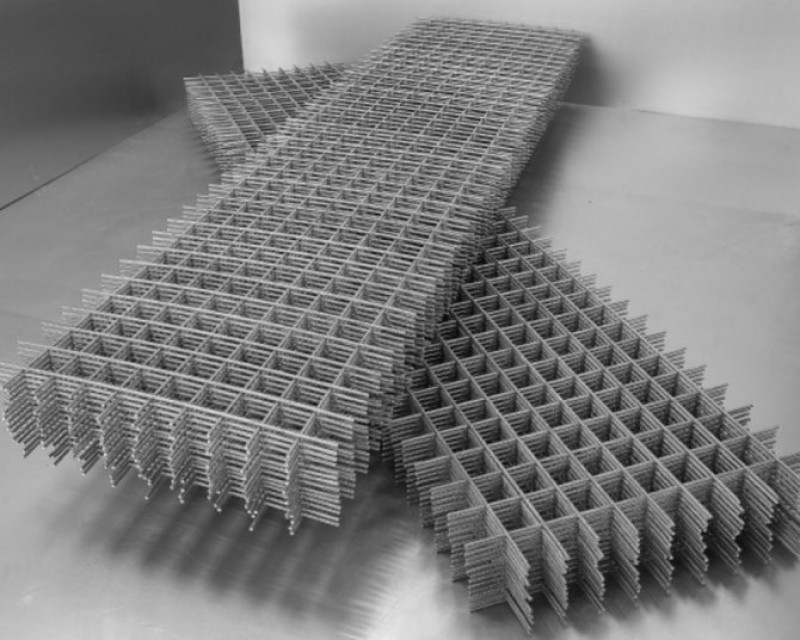

• армируют металлической сеткой;
• заливают бетон М 300;
• выравнивают по маякам;
• на стяжку, после того, как она схватилась, укладывают лаги под чистовой пол из шпунтованной доски, или настилают на клей прорезиненное покрытие (рулонное или в виде ковриков).

Напольным покрытием в гараже может служить двойная обработка чернового пола специальным составом, дающим после затвердения эластичный прорезиненный слой с 10летней гарантией. Под шипованную резину для надёжности можно нанести и 4 слоя такого покрытия.

Изготовление ворот для гаража:

• сборка рамы;
• облицовка листовым материалом полотна ворот;
• врезка по низу полотна решётки приточной вентиляции;
• крепление петель и навеска ворот;
• установка механизма открывания (подъёма), засовов, замков.

Учитывая защитное покрытие облицовки, для временного размещения автомобиля на тёплый сезон — объём работ достаточный. Если же транспортному средству предстоит стоять в гараже всю зиму, а время от времени ещё и выезжать, сохраняя для этого готовность, то придётся позаботиться об утеплении.

Как изготовить металлический гараж своими руками — чертеж, расчет:

Как и чем утепляют?

Если об утеплении подумали на этапе проектирования, каркас может стать удобной основой для размещения пенопластовых или полистирольных плит толщиной 50мм. Зафиксировать в нишах плиты утеплителя можно наваренными поверх арматурными прутками ᴓ6мм, или, посадив утеплитель на клей.

Поверх утеплителя желательно натянуть паропроницаемую мембрану от естественных испарений, которые неизбежны в процессе эксплуатации гаража.

Но наиболее безопасным термоизолятором для гаража будет минеральная вата, которую фиксируют между стоек натяжным капроновым шнуром. Такой способ утепления потребует чистовой внутренней отделки для придания стенам эстетичного вида. Для чистовой отделки внутренних стен гаража используют:

• металлическую и деревянную вагонку;
• гипсокартон под покраску.

Важно: Чтобы утепление не было формальным, необходимо одновременно утеплить и крышу, и ворота, и пол.

Установка

На что поставить металлический гараж? На полозья. Этот вид основы применяется только для металлических гаражей. Полозья позволяют устанавливать конструкцию на любую ровную поверхность, перемещать как прицеп на новое место установки.

Монтаж на полозьях — вид сварных работ, при которых:

1. Стальные трубы ᴓ10-15 см и по длине, совпадающие с длиной гаража, срезают с одной стороны под углом 45◦;
2. К срезам приваривают 2 отрезка труб, формируя загиб полозьев.
3. Полозья приваривают к основанию нижней обвязки каркаса по всей длине.
4. Торцы труб заваривают.
5. На полозья наносят слой битума для защиты металла от коррозии.

Читайте здесь о том, как сделать своими руками козырек над воротами гаража.

Как установить гараж металлический правильно?

Установка гаража металлического на полозья требует:

• устройства деревянного пола;
• устройства наклонной площадки (аппарели) для въезда автомобиля в гараж, поскольку полозья создают разницу в уровне земли и пола.

Справка: Как приподнять металлический гараж? С помощью домкрата.

Для транспортировки металлического гаража и устройства под него надёжного фундамента необходимо знать общий вес конструкции. Расчёты сделать несложно путём простых арифметических действий, если знать:

• общий объём стен и крыши (произведение площади на толщину элементов конструкции);
• удельный вес металла.

Специалисты, которые занимаются изготовлением гаражей из металла, указывают вес в 1, 2 тонны.

Система вентиляции

Для безопасного пребывания в металлическом гараже, не имеющем окон, необходима система вентиляции. Железо гаража не допускает воздухообмена через стены. Даже при открытых воротах в глубине помещения можно попасть под вредное воздействие паров бензина.

Вентиляция в металлическом гараже своими руками:

На этапе проектирования закладываются элементы приточно-вытяжной системы:

• зарешеченное отверстие для притока свежего воздуха в нижней части ворот;
• вытяжная труба в крыше, по диагонали от приточного отверстия.

Важно: Диаметр вытяжной трубы стандартного гаража должен быть 15см (по 1см на 1куб. метр гаражного пространства). Сверху трубу накрывает колпак от попадания внутрь осадков. Приточное отверстие должно быть в 1,5-2 раза больше.

Холодный воздух проходит в помещение по низу, нагревается от машины, насыщается летучими парами, поднимается вверх и вытягивается в трубу. Так в соответствии с законами физики действует естественная вентиляция.

Вентиляция в металлическом гараже превратиться в комбинированную, если на вытяжке поставить вентилятор. Полностью автоматизировать этот процесс в гараже такого вида не имеет смысла.

Итог: Металлический гараж не сравнится по надёжности и комфорту с капитальным сооружением из кирпича, но скорость его монтажа и простота конструкции вдохновляют многих умельцев на возведение своими руками металлического бокса для автомобиля.

>

Полезное видео

Как поднять металлический гараж своими руками? Смотрите видео ниже:

( 2 оценки, среднее 4 из 5 )

Металлопрофиль для гаража

Другое название металлопрофиля — профнастил. Он представляет собой тонкие стальные листы, покрытые защитным полимерным слоем или оцинкованные. Методом прокатки листам придают различный профиль.

Плюсы и минусы материала (таблица)

Преимущества	Недостатки
Из профнастила можно создавать лёгкие сооружения. Соответственно, сокращаются расходы на фундамент.	Металлопрофиль холодный. Стены из него нужно обязательно утеплять.
Технология строительства из металлопрофиля позволяет быстро соорудить гараж.	Особое внимание нужно обратить креплению листов к каркасу, чтобы гараж был защищён от проникновения злоумышленников.
Простота монтажа.
Доступная стоимость.
Красивый внешний вид.

Гараж из металлопрофиля лучше строить на собственном участке в умеренном климате. Если вы решите соорудить его в холодных регионах, вам потребуется солидное утепление.

Строительство гаража своими руками

Самый простой каркасный гараж из профильной трубы реально построить своими руками за несколько дней. Для устройства крыши может понадобиться один помощник.

Устройство фундамента

Фундамент под каркасный гараж нужен для большей устойчивости конструкции, препятствования ее проседанию в грунт. В зависимости от качества грунта и финансовых возможностей это может быть:

• железобетонная монолитная плита;
• монолитная бетонная стяжка с армированием;
• мелкозаглубленный ленточный фундамент;
• свайный фундамент.

Самый дорогостоящий — первый вариант. Для транспортировки и укладки монолитной плиты понадобится спецтехника. Гораздо быстрее и дешевле залить стяжку или ленточное основание по периметру строения.

Для этого строительную площадку расчищают, снимают верхний слой грунта, засыпают песчано-гравийную подушку. Затем делают опалубку и заливают бетон. Основание каркасного гаража из металлопрофиля приподнимают на 15-20 см над землей, чтобы защитить его от подтопления.

Сборка стен и крыши

Каркас из металлопрофиля возводят по аналогии с конструкцией из пиломатериалов:

1. Выполняют нижнюю обвязку. Профильные трубы нарезают в соответствии с расчетами, фиксируют на фундаменте (по выпущенной арматуре), последовательно соединяя металлическими уголками или сваркой.
2. Устанавливают вертикальные стойки. Работу начинают с углов, с шагом 50-60 см.
3. Монтируют верхнюю обвязку. Она является основанием для установки крыши.
4. Крепят поперечные ребра жесткости.
5. Устанавливают заранее собранные кровельные фермы. Они имеют вид треугольников, посередине укрепленных распорками. Соединяются в верхней части коньковым профилем. На небольшой гараж достаточно 3-4 ферм.
6. Для укладки напольного покрытия к трубам нижней обвязки приваривают металлические лаги с шагом 40-60 см.

Установка ворот и обшивка гаража

После сборки каркаса приступают к установке гаражных ворот. Для этого используют профиль из металла с сечением 60х60 мм. Из него изготавливают детали по размерам будущих ворот, соединяют сваркой или металлическими уголками. Затем навешивают на них петли, обшивают профлистом и устанавливают конструкцию на место.

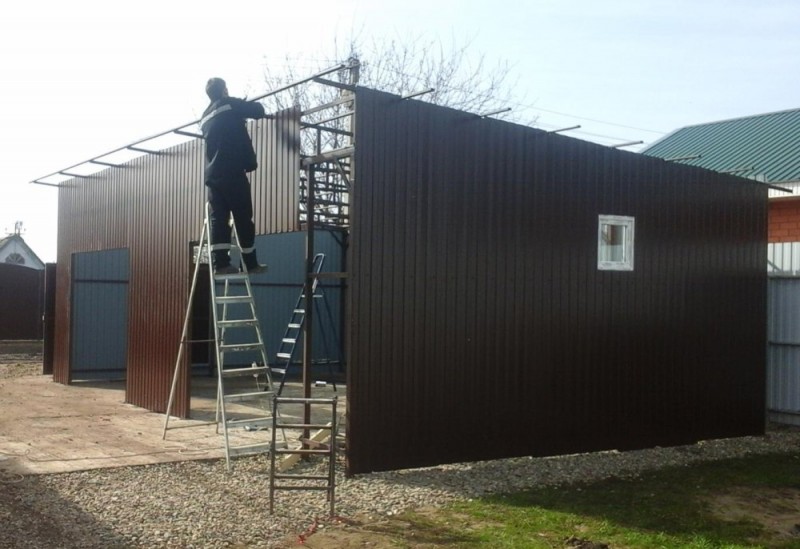

Для обшивки стен и крыши гаража также используют оцинкованный профлист. Он легкий, недорогой и хорошо поддается резке. Альтернатива — профилированный лист с дополнительным слоем из красящего полимерного покрытия. Крепление материала к каркасу выполняют оцинкованными саморезами с резиновой прокладкой.

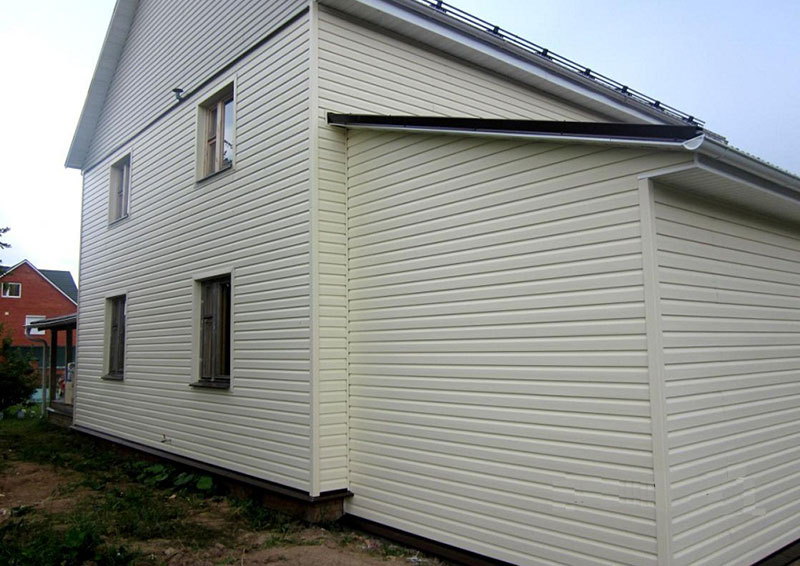

Оформить стены каркасного гаража из металлопрофиля можно и сайдингом. В этом случае их сначала обшивают листами фанеры или OSB.

Таким образом, гараж из профильной трубы не требует больших денежных вложений и сложного ухода, но позволяет защитить автомобиль от негативных внешних воздействий, угона.

Достоинства и недостатки

Самое главное достоинство — гараж из профнастила можно сделать своими руками, причем за относительно небольшую сумму и небольшой промежуток времени. Если фундамент уже готов, на самостоятельное строительство средней по размерам постройки может потребоваться до недели. Еще один плюс — малый вес материала. С ним и работать просто, и фундамент можно сделать облегченный, сэкономив на этом.

Недостатки тоже есть. В первую очередь стоит задуматься о том, что металлопрофиль не самый прочный материал. Он легко режется, проминается даже от сильного удара. По этой причине гараж из профнастила строят в основном во дворе частного дома. Второй момент — металл имеет высокую теплопроводность и без утепления в гараже зимой очень холодно, летом — жарко.

Сколько стоит заказать услугу сооружения гаража из металлопрофиля

Сегодня рынок предлагает достаточно большое количество предложений от компаний, предлагающих собрать гараж из металлопрофиля (стоимость разнится по разным причинам). Конечно, основная причина – размеры конструкции. Чем больше, тем больше уходит материала, отсюда и высокая цена. Покажем усредненные значения по стране:

• гараж размерами 3х6х2,3 м стоит без облицовки металлопрофилем 75000-80000 руб., с обшивкой – до 126000 руб.;
• 4х6х2,1 м – соответственно 100000 и 140000 руб.;
• 6х6х2,1 м – соответственно 125000 и 210000 руб.

Подготовка к строительству

Пример чертежа

Размеры гаража необходимо рассчитывать исходя из размеров автомобиля. На рисунке ниже представлен образец. С учётом свободного пространства, необходимого для хранения инструментов и других принадлежностей в гараже, получается такой план:

Гараж из металлопрофиля: рисуем чертёж

Высота гаража с односкатной крышей до потолка должна быть не меньше 2140 мм.

Выбор качественного материала

Всё зависит от конкретного производителя. Иной раз, проведя рукой по поверхности листа, можно увидеть, как краска и покрытие остаются на пальцах. Чтобы не столкнуться с этим, нужно знать, как правильно выбрать профнастил:

1. Для строительства гаража вам понадобится стеновой профнастил. Он обозначается как ПС или С. Цифрами в маркировке обозначают высоту волны. Чем она больше, тем жёстче листы материала. Соответственно, выше его цена. Однако в случае с гаражом лучше не экономить и не покупать металлопрофиль марки С 10 или ниже. Лучше купить материал с большей высотой волны.
2. Что касается толщины самого металла, то оптимально для гаража выбирать листы 0,5 мм. Они могут быть толще — до 1 мм. Однако тогда их вес также увеличится.
3. Выбирать стоит профнастил проверенных производителей. Дешёвые варианты могут оказаться котом в мешке.
4. Покрытие металлопрофиля может быть простым лакокрасочным, оцинкованным или полимерным. Предпочтительно выбирать последние два варианта. Они устойчивы к коррозии и служат дольше.

Какие материалы нам понадобятся и сколько

Нам нужен материал для:

• фундамента,
• стен,
• крыши,
• ворот,
• каркаса,
• утепления,
• пола (стяжки).

Для стен, крыши и ворот мы используем металлопрофиль. Как рассчитать необходимое его количество? Это зависит от общей площади стен и крыши и размеров листа. Стандартные размеры стенового профнастила — длина 2 м, рабочая ширина 1,1 м. Зная параметры вашего гаража, вы можете легко посчитать количество листов.

Оптимальный тип фундамента под гараж из металлопрофиля — свайный. Он прекрасно выдерживает нагрузку, и является простым для создания. Вам будет достаточно винтовых свай сечением 108 мм. Их нужно вкрутить в грунт, затем наварить на них оголовки и смонтировать несущую раму. Для этого используйте швеллер и профильные рейки нужных размеров.

Каркас стен и ворот ворота гаража будем собирать тоже из металлических профильных реек. Для бетонной стяжки пола понадобится цементный раствор.

Утепление гаража можно выполнить с помощью минеральной ваты или пенопласта. Пенопласт — это недорогой, и поэтому привлекательный вариант. Однако нужно учесть, что он имеет малую механическую прочность, легко возгорается, и может выделять токсичные вещества летом при нагревании. Минеральная вата очень хорошо удерживает тепло и не горит. Однако её использование требует обязательной паро- и гидроизоляции с обеих сторон, чтобы она не накапливала влагу. Мы будем использовать пенопласт как самый простой вариант.

Вам понадобятся саморезы по металлу, металлопрокат — уголки, профильные трубы, деревянные бруски.

Список инструментов

• Болгарка и круги для резки металла.
• Шуруповёрт.
• Сварочный аппарат.
• Ножницы по металлу.

Проведение подготовительных работ

На этапе подготовки необходимо ответить следующий список вопросов:

1. Определиться с проектом гаража из профнастила,
2. Выбрать размеры будущего строения,
3. Посчитать смету и собрать все необходимые строительные инструменты,
4. Правильно выбрать место на участке для расположения постройки,
5. Решить, какой выбрать профнастил для гаража.

Рассмотрим решение каждого из указанных выше вопросов.

Эскизы и чертежи гаража из профнастила

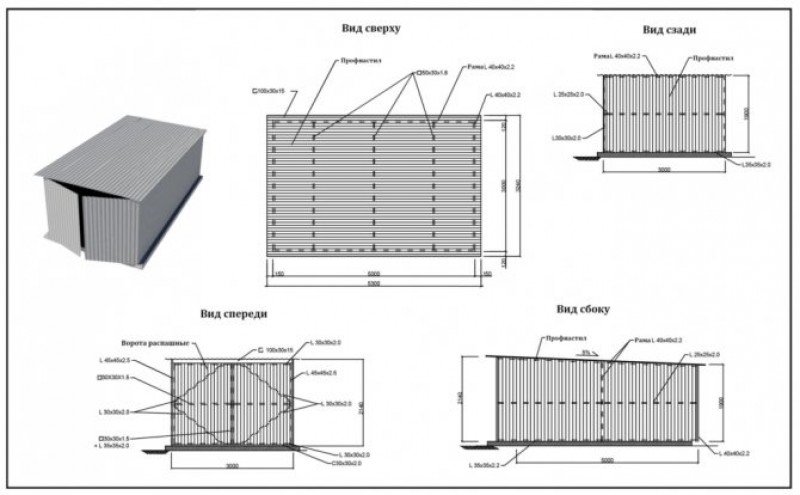

Чертеж гаража из профнастила

Перед началом строительства Вы создаете наглядный эскиз будущей постройки на листе бумаги или в программе Автокад на компьютере. Это в первую очередь нужно для предварительного подсчета количества материалов и определения размеров гаражного бокса. Для создания подробного фото гаража из профнастила понадобиться высота, длина и ширина конструкции, материал отделки и выбор цветового решения.

Если Вы собираетесь строить бокс на 1 легковую машину, тогда ширина строения должна быть не меньше 2,5 метров, а длину – от 4 до 5 метров. Если необходимо сделать гараж из профнастила с сараем, то здесь должно быть дополнительное место для хранения инструментов, для различных инструментов, садового инвентаря и прочего гаражного оборудования.

Типы кровли для гаража

Кровля такого гаража обычно делается односкатной, так как это – самая простая, но надежная и дешевая конструкция. Нижний скат крыши проходит параллельно одной из стен гаража таким образом, чтобы покатом он был повернут к наветренной стороне. Уклон ската крыши должен обеспечивать беспрепятственный сход снега, талой или дождевой воды. Чтобы правильно рассчитать угол уклона ската, следует принимать во внимание следующие факторы:

1. Климатическая и географическая зона. Односкатная кровля с уклоном 5-7° широко применяется в регионах с умеренными среднегодовыми осадками или в регионах с сильными ветрами;
2. Вид кровельного покрытия. Профнастил можно укладывать на крышах любого типа;
3. Архитектура объекта и соответствие гаража общему виду архитектурного комплекса, если есть рядом стоящие гаражи или другие постройки.

Важно! Уклон односкатной крыши гаража из металлопрофиля должен быть не больше 30°.

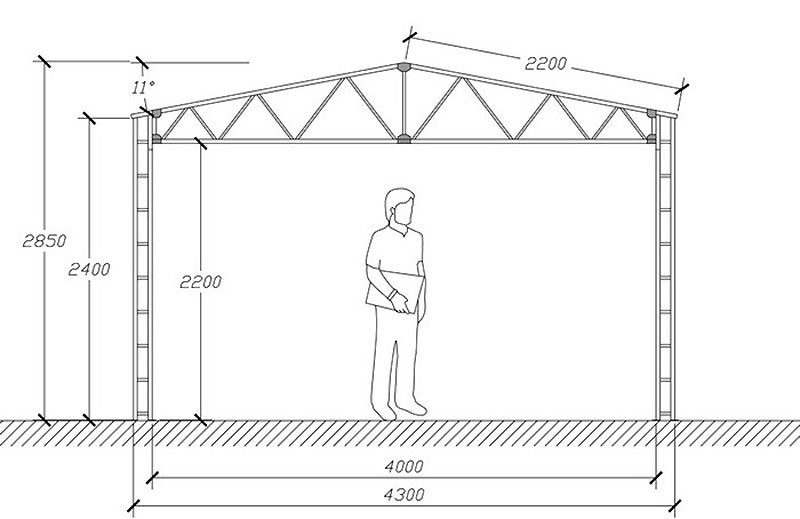

Схема гаража из металлопрофиля с односкатной крышей приведена на рисунке ниже:

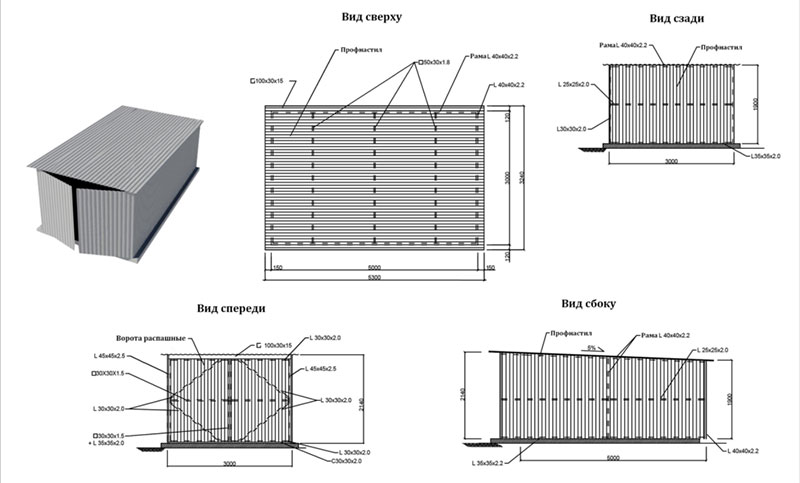

Чертеж металлического гаража с односкатной крышей

Двускатную крышу делают на гаражах с большой площадью или если односкатный вариант не подходит по климатическим условиям.

Важно: В регионах с обильными снегопадами уклон двускатной кровли должен быть больше 45°.

Преимущества гаражей с двухскатной крышей:

1. На чердаке двухскатной крыши есть много места для чердачного помещения;

Недостатки:

1. Необходимость конструировать стропильную систему, что представляет определенные сложности при самостоятельном строительстве гаража и крыши;
2. Большой по сравнению с односкатной расход строительных материалов и увеличение времени строительства.

Стропильная система для двухскатной гаражной крыши делается по наслонной или навесной схеме.

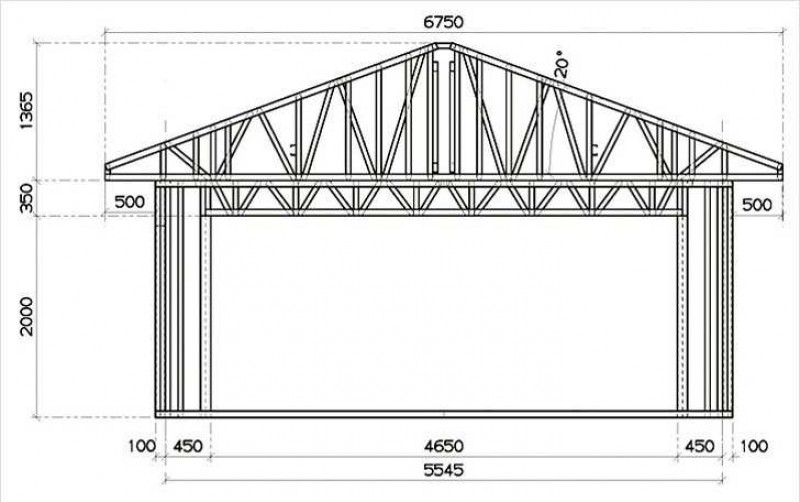

Чертеж гаража с двухскатной крышей

1. Наслонная стропильная система использует деревянные балки-опоры для стропил. Нижняя часть конструкции крепится к вертикальным балкам, верхняя часть опирается на прогоны. В такой схеме сначала монтируется рама крыши, затем – конек. Стропила крепятся с противоположных сторон парами и крепятся к раме;
2. Навесная стропильная схема делается с упором стропил на стены гаража, вся система собирается из ферм треугольной формы – деревянных или металлических. Так как сам гараж будет собираться из металлопрофиля, то кровельную систему тоже рекомендуется собирать из металлических элементов для надежного сочленения.

Важно: Наслонная стропильная система собирается, если в гараже будут стоять два и больше автомобиля, а в самом боксе будут дополнительные опоры или внутренняя перегородка. Наслонную конструкцию оптимально монтировать для гаражей с пролетами до 5 метров.

Металлические стропильные фермы

Гараж-пристройка

Металлический гараж к дому из любых стройматериалов пристраивается нечасто, но при необходимости осуществления такой комбинации следует знать некоторые особенности:

1. Общая стена должна изолироваться негорючими материалами, так как гараж, даже металлический, увеличивает риск пожара;
2. Фундамент гаража должен быть такой же глубины, что и основание дома. Это необходимо, чтобы не вызвать деформаций основного фундамента при пристраивании гаража;
3. Скат гаражной крыши должен находиться ниже крыши дома. Чтобы фундамент гаража не затопило талыми или дождевыми водами, вокруг гаражного основания делается отмостка с гидроизоляцией. Также гидроизолируется стык кровельных материалов дома и гаража;
4. Угол наклона гаражной крыши должен быть больше угла крыши дома;
5. Декоративная отделка гаража-пристройки должна соответствовать декоративному покрытию наружных стен дома.

Гараж-пристройка

Для строительства гаража из металлопрофиля понадобится до двух месяцев – такой достаточно большой срок получается из-за необходимости заливать мелкозаглубленный ленточный фундамент, который будет схватываться и затвердевать не менее 28 суток. Сборка каркаса и обшивка профлистом занимают гораздо меньшее время.

Проект гаража из профнастила включает в себя следующую информацию:

1. Чертеж гаража в четырехмерной проекции. Основной чертеж содержит:
   1. Наружные и внутренние размеры гаража;
   2. Угол наклона кровли;
   3. Тип ворот – распашные, раздвижные, с вертикальным открыванием, и т.д;
   4. Тип кровельных материалов;
   5. Параметры металлического каркаса.

Расчет бетона для заливки фундамента

При возведения ленточного и столбчато-ленточного фундамента расчеты производятся разными способами. При расчете свайного фундамента используется следующая формула:

• V = π * r2* h;

Где:

• V – объем бетонной сваи;
• r – радиус бетонной опоры;
• h – длина бетонной опоры;
• π – математическая постоянная величина = 3,14.

Ленточный фундамент гаража

Для расчета бетона ленточного фундамента нужно знать длину (L), высоту (H) и ширину (B) ленты. Общий объем бетона рассчитывается так:

• V= L * H * B

При расчете количества профнастила вся площадь кровли раскладывается на простые геометрические фигуры, и отдельно вычисляется площадь каждой из них:

1. Площадь прямоугольного треугольника – S= ½ x a * b, где a и b – катеты треугольника;
2. Площадь остроугольного, тупоугольного, разностороннего, равнобедренного или равностороннего прямоугольника – S = ½ * а * h, где а– стороны треугольника, h– высота, опущенная на сторону треугольника;
3. Площадь прямоугольника – S= a * b, где a и b – стороны прямоугольника.

Строительство гаража

Инструменты для строительства металлического гаража

Для строительства фундамента и монтажа металлического каркаса нужны такие инструменты:

1. Емкость для замешивания раствора или бетономешалка;
2. Ручной или электробур, сварка и шуруповерт;
3. Лопата, деревянные колья и строительный шнур;
4. Пассатижи, ножницы по металлу или шлифмашинка;
5. Отвес и уровень;
6. Метизы: саморезы, гвозди, винты, болты, шайбы и гайки, заклепки;

Свайный фундамент

Участок подготавливается следующим образом:

1. Места закладки фундамента расчищается и выравнивается;
2. По наружному и внутреннему периметру фундамента натягивается шнур на колышках;

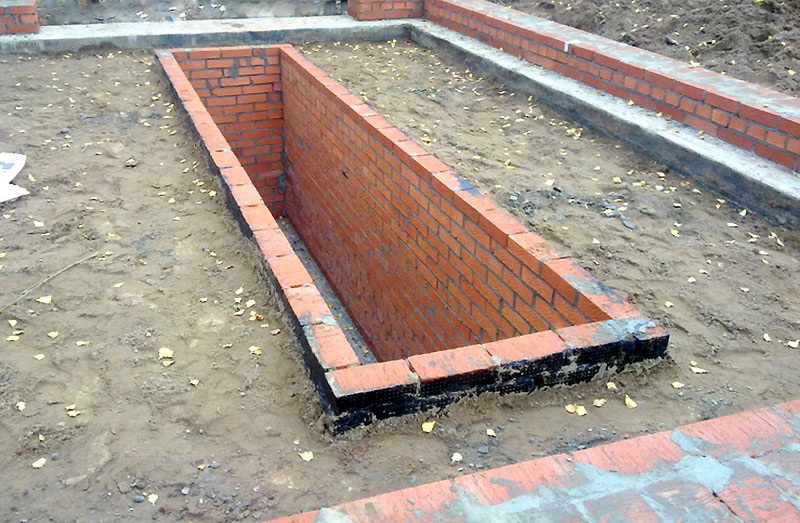

3. Размечается смотровая яма.

Возведение свайного фундамента

1. По разметке роется траншея шириной 0,4 м, дно траншеи трамбуется;
2. Бурятся скважины глубиной 0,4 м и 0,4 м для заливки свай, дно скважин трамбуется;
3. Дно скважин закрывается песчаной подушкой слоем 0,1 м, увлажняется и трамбуется;
4. В скважины устанавливаются бетонные или асбестоцементные сваи;
5. Вяжется и сваривается арматурный пояс для свай из арматуры 12-14 мм, устанавливается в каждую скважину;

Армирование свай

Далее сваи заливаются бетонным раствором:

1. Первая свая заливается наполовину, опора приподнимается на 10-15 см, чтобы раствор залил дно скважины. После этого сваю можно заливать бетоном до конца;
2. Таким же образом заливаются остальные сваи;
3. Опоры закрываются гидроизолятором, верх сваи поливается водой 2-3 дня, чтобы раствор при затвердевании не растрескался.

Как заливается бетонная лента

1. Монтируется деревянная опалубка выше уровня основания на 8-10 см, стенки опалубки гидроизолируются;
2. Вяжется или сваривается армокаркас высотой 0,4 м, шириной 0,2 м, устанавливается на дно траншеи на подкладки высотой 4-5 см;
3. Траншея заливается бетоном, который затвердеет через 28 суток, после чего опалубка разбирается, и на ленте формируется металлический каркас гаража.

Ленточный фундамент и смотровая яма

Пол в гараже настилается в несколько заходов

1. Черновой пол защищается от влаги несколькими слоями рубероида;
2. Вдоль стен гаража прокладывается демферная лента;
3. Смотровая яма обносится опалубкой, пол заливается слоем бетона 0,3 м;
4. После затвердевания чернового бетонного пола делается чистовая стяжка толщиной 4-5 см.

Бетонный пол в гараже

Металлический каркас можно собрать отдельно на грунте из разных деталей или смонтировать сразу на фундаменте. Опорные несущие трубы режутся в размер и соединяются сваркой или метизными соединениями. Периметр фундамента обносится стартовым профилем, к которому крепятся металлические углы и промежуточные опорные трубы. Все стены гаража усиливаются стальными поперечинами.

Далее собирается рама для обустройства крыши гаража. Стропильная система собирается на земле, затем конструкция поднимается и крепится к стенкам гаража. Параллельно монтажу крыши производится задел для сборки ворот: сваривается рама, к которой привариваются петли для навешивания створок ворот.

Металлический гаражный каркас и стропильная система

Размеры, место на участке

Когда вы только задумываетесь над строительством гаража, надо определиться с местом. Чаще всего его строят вблизи от въезда. Иногда ворота распахиваются прямо на улицу, иногда от въездных ворот отступают несколько метров, предпочитая ставить автомобиль подальше, под защитой забора.

Чертеж и размеры гаражи из профнастила на одну машину

Размеры гаража выбирают исходят из наличия свободного места и тех работ, которые вы планируете проводить. Если ничего делать не планируете, к размерам машины добавляют по метру (к длине и ширине), Это и будут минимальные размеры обиталища для вашего авто. Если будете ставить какое-то оборудование, в длину надо будет прибавить, как минимум, еще метр.

Комфортная высота гаража — 2,6 м, минимальная 2,2 м. Если стоять будут две машины, глубина считается по размерам большей, а между двумя авто оставить надо расстояние не менее 0,6-0,8 м.

Размеры гаража на две машины

Заливка фундамента

Под гараж рекомендуется делать монолитный плитный фундамент. Мы уже упоминали, что смотровые ямы в настоящее время не делают, нет необходимости им пользоваться. Это существенно упрощает процесс подготовки фундамента, если есть возможность купить готовые железобетонные плиты – отлично, работы намного ускорятся. Но по стоимости такой вариант примерно в 2–3 раза дороже, чем самостоятельная заливка армированной монолитной плиты. И это не считая стоимости автомобильного крана, который придется заказывать для установки готовой бетонной плиты на место.

Шаг 1. Сделайте размету на строительной площадке, уберите дерн и выровняйте основание.

Дерн рекомендуется складывать в кучи для компостирования, на следующий год это будет отличное органическое удобрение под все растения на даче. Работать на площадке придется вручную штыковыми и совковыми лопатами, единственная техника на колесах – садовая тачка.

Основание под гараж необходимо подготовить

Практический совет. Снимать дерн и выравнивать грунт следует с таким расчетом, чтобы высота фундамента над уровнем земли не превышала десяти сантиметров. Начинайте земляные работы только после того, как уже определились с толщиной подсыпки и плиты.

Шаг 2. Завезите на площадку песок, толщина слоя примерно 10–15 см.

Перевозить песок удобно в тачке

Песчаная подушка нужна в обязательном порядке, она воспринимает и нивелирует сезонные вспучивания земли, если ее нее будет, то бетонная плита или треснет, или гараж весной начнет «гулять», ворота не закрываться или не открываться, на крыше могут появляться протечки.

Перед тем как заказывать песок, подсчитайте необходимый объем. Сделать это просто, вспомните арифметические формулы начальных классов.

Практический совет. Во время заказа увеличивайте объем песка примерно на 30%, это не только страховка на неизбежные потери. Песок всегда пригодится на дачном участке, этот строительный материал широко используется не только во время строительства. Даже элементарное улучшение структуры тяжелых глинистых грунтов не сделать без песка.

Высыпайте песок на площадке максимально плотно, за счет этого облегчится процесс выравнивания. Выравнивать можно небольшими участками по мере засыпания, а можно сразу под весь фундамент. Вначале нужно работать совковой или штыковой лопатой, а потом подровнять обыкновенными садовыми граблями. Старайтесь добиться максимально ровной поверхности песчаного слоя.

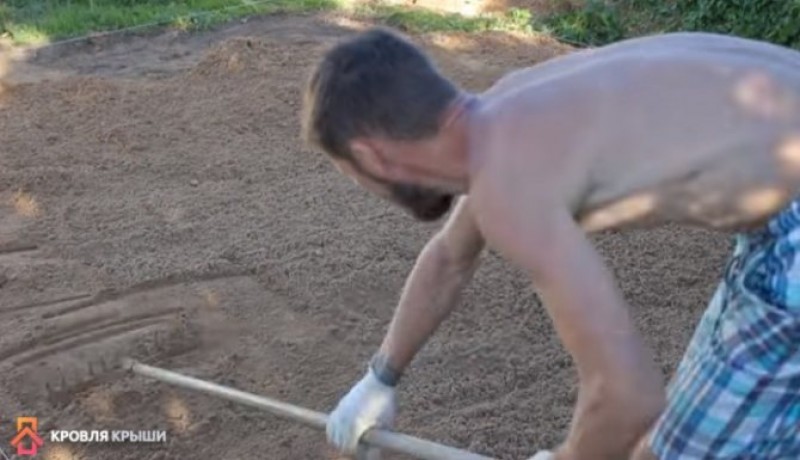

Выравнивание песка

Шаг 3. Утрамбуйте площадку. Для этого лучше пользоваться специальной электрической или бензиновой виброплитой. Если ее нет, то сделайте обыкновенную деревянную толкучку. Не хочется заниматься физическим трудом? В таком случае обильно полейте песок водой.

Шаг 4. Сделайте опалубку под плиту. Для этого используйте обрезные доски толщиной 2–3 см и высотой 25–30 см. Конкретные значения размеров следует менять в зависимости от толщины подушки и плиты. Доски фиксируется на земле колышками, верхние плоскости выравниваются по строительному уровню. Отнеситесь к этой операции ответственно, опалубка должна выдержать распирающее усилие жидкого бетона и при этом сохранить горизонтальное положение боковых поверхностей досок. По ним в дальнейшем будет выравниваться бетонная плита.

Опалубка

Шаг 5. Уложите на песок металлическую сетку для армирования плиты. Диаметр ячеек примерно 5 см, толщина проволоки 2–3 мм.

Сетка арматурная с ячейкой 50х50мм

Важно. Армирующую сетку нужно обязательно поднять над песком примерно на 2–3 см. Это при условии, что толщина бетона в пределах 10 см. Если сетка не будет со всех сторон залита бетоном, то никакого толку от такого армирования нет. При любых толщинах бетона армирующие слой должен быть примерно на расстоянии 1/3 толщины от верхней или нижней поверхности. Если ее установить посредине слоя, то на изгиб такой бетон также работать не будет.

Шаг 6. Проверьте положение сетки, все в норме – приступайте к заливке фундамента бетоном. Его можно делать самостоятельно или заказать готовый.

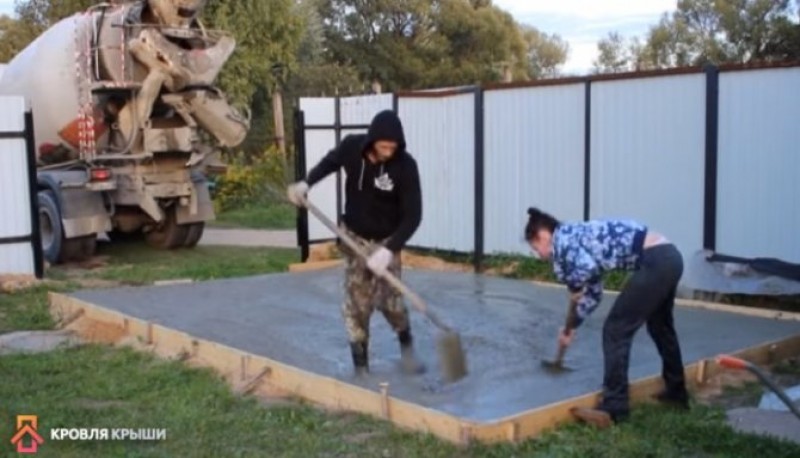

Заливка бетона

Первый вариант обойдется примерно в два раза дешевле. Бетон можно делать при помощи бетономешалки или вручную. Бетономешалка не только облегчает работу, но и повышает качество материала. Если мешалки нет, то лучше ее временно одолжить, чем работать лопатой. Бетон готовьте в пропорции 1:2:3, на часть цемента добавляется две части песка и три части гравия. Прочности такого бетона для плиты под гараж вполне достаточно.

Шаг 7. Тщательно выравнивайте и трамбуйте бетон во время заливки. Вначале достаточно работать совковыми лопатами, на финише следует пользоваться правилом. Положение верхней плоскости плиты контролируйте по опалубке.

Выравнивание бетона

На этом работы по строительству фундамента для гаража закончены. Закройте плиту полиэтиленовой пленкой, бетон не должен быстро высыхать.

Фундамент накрыт пленкой

Если погода очень теплая и ветреная, то минимум два раза в день плиту необходимо обильно смачивать водой, а потом опять закрывать полиэтиленовой пленкой. Для достижения необходимой прочности бетону нужно влага и время. Дальнейшие работы можно продолжать примерно через две недели после заливки.

Крыша

На гаражах из профнастила обычно делают односкатную или двухскатную крышу. Оба варианта неплохо себя показали, но проще реализуется односкатная — меньше требуется материала на фермы и стропила, меньше и расход профнастила. Уклон может быть в одну из сторон (на фото внизу) или назад. Выбирается в зависимости от ситуации.

Пример ферм для формирования односкатной крыши гаража

В регионах с большим количеством снега односкатные крыши делают редко — чтобы снег сходил, требуется большой угол наклона, а это и съедает большую часть экономии (одну из стен приходится делать намного выше), и возрастает ветровая нагрузка. Тут гараж из профнастила чаще делают с двухскатными крышами.

Пример ферм для двускатной крыши гаража

Угол наклона двускатной крыши гаража желательно делать не меньше 20°. При большем уклоне крыша получается дорогой, а при меньшем снег плохо сходит.

Наружная отделка стен и кровля

Выбирая профнастил для обшивки стен снаружи, стоит оценить величину листа и высоту волны (С8 и С21), чтобы положить его максимально эффективно для стекания дождевой воды. Если профнастил приходится укладывать в несколько рядов, то каждый верхний ряд должен перекрывать на 10 см нижний. Чтобы не было затекания воды внутрь гаража.

Стеновые листы С8 вполне надёжный материал для стен с утеплением и внутренней отделкой.

Их крепят саморезами с резиновыми прокладками, заделывая стыки и шляпки саморезов герметиком.

На углах подгоняют волну так, чтобы можно было осуществить нахлёст листов.

По нижнему краю лист слегка отгибают, чтобы вода стекала подальше от цоколя гаража.

Профнастил НС — отличный материал для сборки распашных или подъёмных ворот на раме. Им можно покрыть крышу, поскольку его жёсткость выше, чем жёсткость профлиста С. При двухскатной крыше из профнастила достаточно завершить стык коньком из листового металла.

В продажу профнастил поступает с оцинкованной или обработанной полимерным составом поверхностью. Такой материал представлен в широкой цветовой гамме. Причём, в зависимости от высоты волны и способа покрытия различают лицевую сторону для стеновой отделки и обратную — для кровли.

Важно: Профнастил — лёгкий облицовочный материал, пожаробезопасный, стойкий к воздействию солнечных лучей и перепадов температур.

Чтобы покрыть профильный гараж используйте лёгкие, но прочные материалы: металлочерепицу, шифер, ондулин. Кровля гаража, как и стены, нуждается в утеплении и гидроизоляции. Значение имеет и правильно выбранный уклон, обеспечивающий сток воды в теплое время года и сход снежного пласта зимой.

Видео описание

Установка ворот

Передняя стена, где планируется установить ворота, профнастилом не закрывается. Сами же ворота изготавливают из того же материала, что и каркас сооружения. Основная задача производителя работ – точно провести изготовление, чтобы воротные створки плотно закрывались и свободно открывались.

На каждую створку потребуется по две петли. Самая сложная задача – точно выставить створки по высоте, и чтобы петли, а точнее, две их части совпадали между собой. Поэтому сначала изготавливается каркас гаражных ворот. По сути, это два прямоугольника, внутри которых установлены дополнительные элементы, придающие конструкциям жесткость. Это могут быть отрезки профилей, установленные вертикально или горизонтально, или по диагонали. В некоторых случаях используют комбинированную установку. На фото ниже показан эскиз комбинированного каркаса гаражных ворот.

Как правильно установить створки:

1. К ним приваривают часть петель с шипом.
2. Створки поднимают и приставляют каждую по требуемому месту, подставляя под них, к примеру, кирпичи.
3. Выравнивают с помощью строительного уровня, оставляя между створками небольшой зазор.
4. Вторые части петель прикладывают так, что шип верхней части вошел в паз нижней части. Их тут же приваривают к угловому элементу каркасной коробки.
5. Так делают с каждым элементом. После чего убирают кирпичи и проверяют, как закрываются ворота.

Затем к ним приваривают ушки для навесного замка, ручку, петли для засова. И в конце обшивают профнастилом. По сути, у Вас должна получиться приблизительно вот такая постройка, как на фото ниже.

Каркасный гараж из профнастила

Как делать каркас

Каркас лучше сварить из профилированной трубы. Для стоек рекомендуют сечение 80*40 мм с толщиной стенки от 3 мм, для обвязки можно меньшего размера. Еще вариант — стальной уголок с шириной полочки не менее 50 мм и толщиной металла от 3 мм.

Если сварка не входит в число ваших навыков, можно использовать оцинкованный П-образный профиль для монтажа профнастила. Ширина полочки не менее чем 50*50 мм. Этот материал нарезают на куски нужно длины и собирают при помощи болтов.

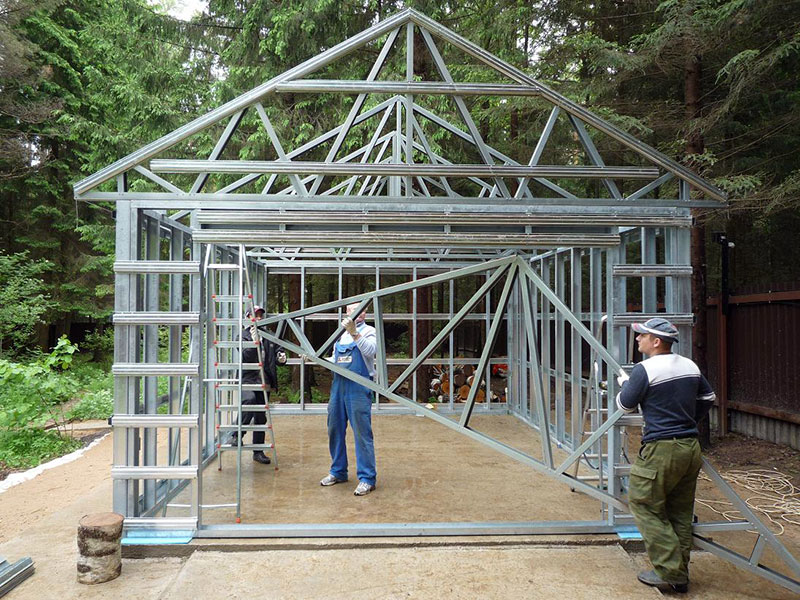

Каркас гаража, собранный из оцинкованных профилей для монтажа профлиста

Иногда делают каркас под гараж из профнастила из бруса. Не лучший вариант в плане пожаробезопасности, но в некоторых регионах именно брус — самый дешевый из вариантов. Сечение бруса для стоек и обвязки — не менее 80*80 мм.

Определившись с материалом для каркаса, надо решить, каким способом будете крепить нижнюю обвязку к фундаменту. Есть две возможности. Об одной уже говорили — замуровать в фундамент шпильки, а вторая — крепить обвязку к фундаменту при помощи анкеров. В этом случае обвязку варят, раскладывая металл по фундаменту и проверяя углы и диагонали. Затем, готовый каркас, крепят анкерными болтами

Каркас для гаража из профнастила обычно делают из профилированной трубы или стального уголка

При монтаже каркаса стойки ставят так, чтобы стык листов приходился на их. Так как монтируется профлист с перехлестом в одну волну, то при расчетах нужна будет полезная ширина (есть такой параметр в технических характеристиках. Именно это и будет шаг установки стоек.

К стойкам крепится три пояса обвязки — в самом низу и вверху, и посредине. Для увеличения жесткости конструкции, можно поставить уголки (на фото вверху) или укосы — детали, идущие наискосок от одной стойки до другой. Под ворота стойки делают усиленными — сваривают две трубы или уголка. Двойной делают и верхнюю балку — пролет без опоры получатся солидный, чтобы балка не провисала, добавляют вторую трубу.

В местах крепления гаражных ворот стойки делают усиленными

При небольших размерах гаража и большом сечении трубы можно обойтись только двумя обвязками — верхней и нижней. Но только в тех регионах, где ветра несильные или гараж защищен стеной дома, забором, другими сооружениями.

Утепление

От дискомфорта, вызванного сильным нагревом металла летом и зимнего холода в гараже можно избавиться, утеплив каркас. Проще всего выполнить эту работу, используя пенопласт. Толщины листа в 40 мм будет достаточно для утепления и размещения между стойками каркаса. Пенопласт не пропускает водяной пар. Это негативное качество материала в нашем случае становится преимуществом, избавляя от необходимости использовать пароизоляцию.

Не забудьте сделать вентиляцию гаража, установив решетки в нижней и верхней частях боковых стен!

Фиксировать клеем жесткий лист утеплителя не обязательно. Достаточно просто вставить его враспор между стойками. Изнутри гаража утеплитель можно обшить плитой OSB, к которой надежно и легко крепятся стеллажи и полки для инструмента и автомобильных принадлежностей.

План работ

Возведение гаража из металлического профиля проходит в несколько последовательных этапов:

1. Подготовка фундамента.
2. Монтаж сборного металлического каркаса.
3. Обшивка.
4. Установка кровли.

Заливка фундамента и пола

Любое строительство начинается с подготовки основания. Именно фундамент принимает на себя основной вес здания, и от того, насколько качественно он сделан, зависит срок службы всей конструкции.

Возведение основания происходит по шагам:

1. Разметка по периметру, если это не было сделано на этапе подготовки площадки. По углам вбиваются небольшие колышки, между которыми натягивается стандартная строительная нить.
2. Рытьё траншеи. Металлопрофиль относится к лёгким материалам, потому достаточно углубиться в грунт на полметра.
3. Бурятся скважины для каркасных стоек. Эти же столбы будут играть роль свай фундамента, увеличивая сопротивляемость сезонным сдвигам почвы. Глубина — от полуметра, стойки должны заходить с небольшим запасом.
4. Траншея заливается цементным раствором. Рекомендуется разводить раствор в пропорции 1 ведро цемента на 2 ведра песка.

Если планируется обустройство смотровой ямы, копается котлован, размеры которого примерно на метр превышают плановые габариты. На дно также засыпается песок и утрамбовывается. В случае если грунтовые воды на участке расположены близко к поверхности, по периметру ямы делается дренаж, трубы которого выходят в ближайшую сливную систему. Стенки ямы монтируются из бетонных плит и выравниваются кирпичом. Работа должна быть завершена до заливки пола.

Ширина ямы зависит от габаритов автомашины

Далее можно приступать к заливке пола. Обычно для этого используется бетон.

1. Поверхность засыпается песком. Он должен быть ниже стенок смотровой ямы примерно на 10 сантиметров.
2. По всему периметру фундамента закрепляется демпферная лента. Она будет препятствовать возможной деформации пола при повышении или понижении температуры.
3. На засыпанный и утрамбованный песок укладывается слой гидроизоляции. Для этого подойдёт толстая плёнка из полиэтилена или рубероид.
4. На гидроизоляционный слой укладывается арматурная сетка. Диаметр прутьев — 10–12 мм.
5. Поверх заливается бетон. Готовая поверхность расправляется правилом.

Уложенный пол должен просохнуть. Для этого может понадобиться до трёх недель.

Видео: Заливка бетонного пола в гараже

Создание каркаса

Есть два основных способа монтажа каркаса:

1. Сварка каркаса с последующей фиксацией на подготовленной площадке.
2. Монтаж опорных стоек с дальнейшей установкой планок на месте.

Должна получиться подобная конструкция:

Элементы крыши крепятся отдельно

В первом варианте каркас собирается отдельно от фундамента. Все элементы тщательно промеряются согласно ранее разработанному плану, нарезаются и свариваются друг с другом. Собранная конструкция устанавливается на фундамент и крепится с помощью саморезов. Иногда конструкция собирается по отдельным блокам непосредственно на фундаменте, в таком случае отдельные блоки свариваются или крепятся длинными шурупами.

Второй способ требует вмешательства на этапе создания фундамента. Для монтажа опорных стоек на глубину промерзания почвы роются ямки. Для этого можно использовать обычный садовый бур. В ямы устанавливаются угловые стойки. Они выравниваются по горизонтальному и вертикальному уровню и считаются эталонными. По ним выставляются остальные вертикальные стойки, верх которых должен образовывать единую горизонтальную плоскость. Затем ямки и ленточный фундамент заливаются бетоном.

Количество вертикальных стоек зависит от размеров гаража и типа используемого металлопрофиля. В среднем на каждый лист достаточно установить 2–3 опоры с расстоянием между ними 0,6–0,8 м.

Таким способом опоры устанавливаются с трёх сторон, четвёртая остаётся для монтажа ворот. Для распашных ворот достаточно изготовить два простейших четырехугольных каркаса для створок, установить на них и на крайних стойках стальные петли и навесить полученные конструкции. При необходимости добавляются дополнительные рёбра жёсткости.

После того, как раствор схватился, можно приступать к монтажу верхней и нижней обвязки и горизонтальных планок. Они крепятся к вертикальным опорам с помощью сварки либо саморезов на расстоянии 0,5 м друг от друга.

Если в дальнейшем планируется обустройство односкатной крыши, одна из сторон делается выше остальных. Двускатная крыша требует создания достаточно сложной стропильной системы.

Видео: Сборка каркаса в ускоренном темпе

Монтаж металлопрофиля

Установка профилированного листа — самый простой этап сборки гаража. Профнастил крепится вертикально, что обеспечивает своевременное устранение воды.

В качестве крепёжных элементов используются саморезы с прорезиненой прокладкой. Она надёжно закрывает отверстие, не царапает лист и исключает попадание влаги внутрь.

Работа происходит в несколько этапов:

1. Монтаж первого листа. Он крепится к угловой стойке с помощью саморезов и шуруповёрта. Вначале крепится верхний угол, затем вся сторона, после чего можно пришивать металлопрофиль по всему периметру. Среднее расстояние между саморезами — 30 см, или «через волну», за исключением последней.
2. Монтаж последующих листов. Установка происходит «внахлёст» на одну волну. В этом месте к каркасу крепятся два листа, в дальнейшем лист пришивается по профилю. Последняя волна остаётся свободной и связывается со следующим элементом обшивки.
3. Важный этап — обработка стыков герметиком. Это необходимо сделать, чтобы внутрь не попадала вода.

Видео: Крепление профнастила

Монтаж кровли

Крыша гаража из металлического профиля может быть односкатная либо двускатная. Это необходимо определить на этапе проектирования строения. Если гараж примыкает к другим строениям, стоит ограничиться одним скатом. Его уклон должен быть не менее 8 градусов.

Все элементы системы устанавливаются по отдельности

Монтаж происходит в несколько последовательных этапов:

1. Сборка каркаса крыши и обрешётки кровли. При обустройстве двускатной крыши крепятся стропильные пары, усиленные металлическими откосами. Их количество равно числу вертикальных опор.
2. Укладка листов. Монтаж происходит внахлёст на одну волну или на 20 см. Стыки заполняются битумными герметиками. 30–40 сантиметров металлопрофиля необходимо оставлять на свес за край.
3. Кровельные металлопрофильные листы крепятся не через волну, как в настенном варианте, а на каждой волне. Используются саморезы с прорезиненой головкой, скрывающие отверстия и не пропускающие влагу.

Видео: Монтаж односкатной крыши
