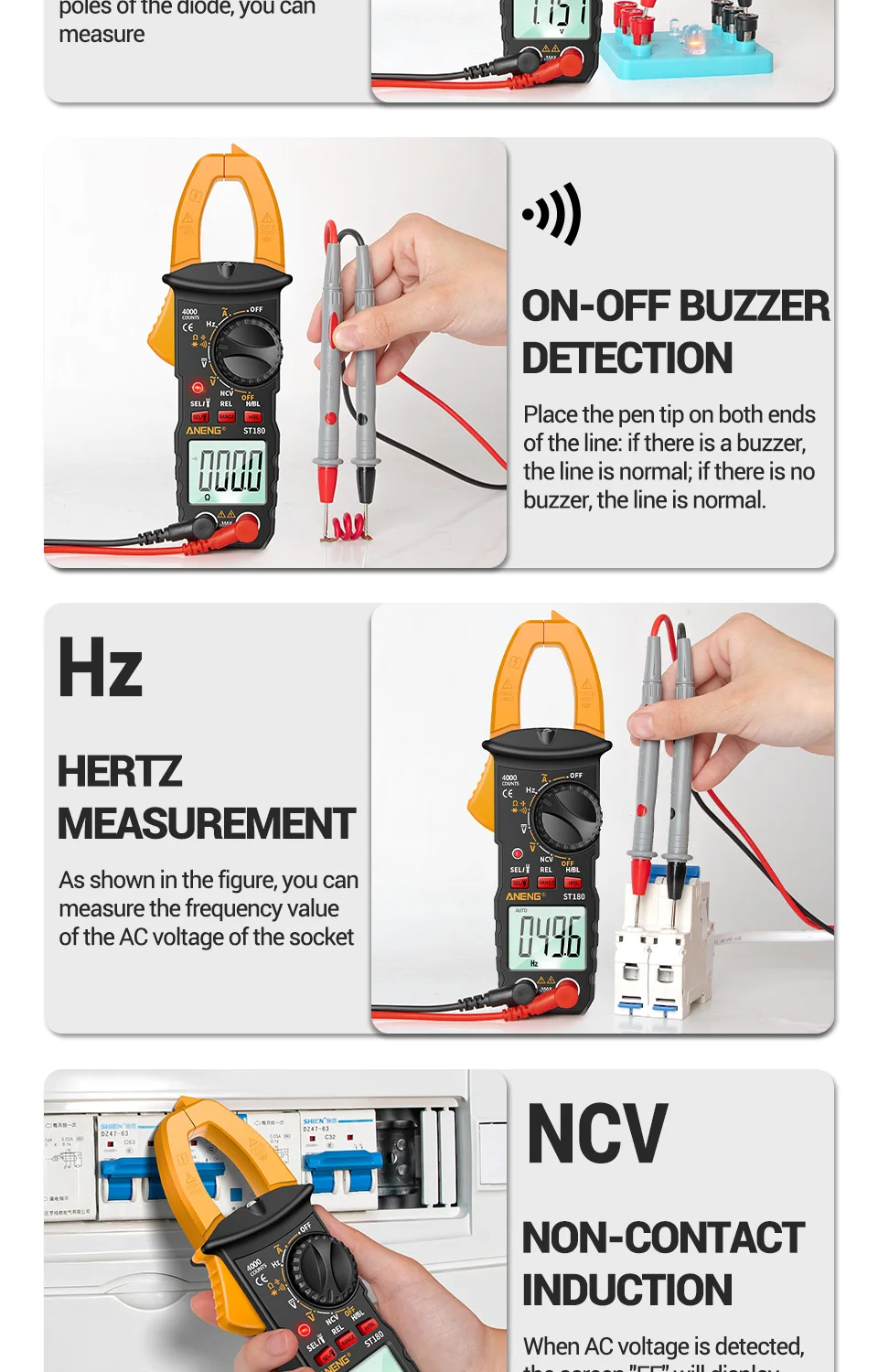

Mini digital clamp on multimeter инструкция на русском

Среди инструментов, необходимых для работы любому электромонтажнику, не зависимо от того, в какой области проводит он свою работу, клещи токоизмерительные являются одним из самых необходимых инструментов, используемых каждый день.
Именно с помощью этого инструмента выполняются измерения показателей переменного тока без разрыва цепи и другие важные параметры электрических сетей. Важной особенностью данного инструмента является то, что для измерения заданных параметров нет необходимости подключаться непосредственно к токоведущим проводникам, достаточно лишь ввести провода в изоляции во внутренне пространство, между клещами инструмента.

По какому принципу работает инструмент

Прежде чем поговорить о том, как пользоваться токоизмерительными клещами, необходимо понять принцип их работы. В принцип работы заложен закон взаимоиндукции. Работа токоизмерительных клещей напоминает работу трансформатора. Измеряемый проводник выполняет функцию первичной обмотки и вокруг него формируется переменное магнитное поле. Клещи прибора выполняют функцию вторичной обмотке трансформатора и согласно закона взаимоиндукции на них индуцируется ток. Исходя из показателей этого тока, рассчитываются основные измеряемые технические параметры тока.
Главным преимуществом прибора является возможность измерять токи не подключая прибор в разрыв электрической цепи и измерение больших токов нагрузки. Токоизмерительные клещи с мультиметром отличает то, что помимо самих клещей они комплектуются еще и щупами, для измерения необходимых параметров, например сопротивления, посредством прямого контакта с проводником.

Инструкция по применению

Практически все токовые клещи, присутствующие сегодня на рынке, являются цифровыми. Давайте подробно рассмотрим, как пользоваться токоизмерительными клещами.
Разберём это на примере цифрового и аналогового прибора.

Цифровые клещи М266

Прибор является профессиональным. Состоит из цифрового табло на жидких кристаллах, на котором отражаются все измеряемые показатели, кругового поворотного переключателя. На его шкале нанесены основные параметры пределов измерений и их значения в нужном диапазоне. Основной рабочей частью прибора являются сами клещи (клещи — трансформатор).

На рисунке выше изображена панель управления цифровыми токоизмерительными клещами М266.

А на рисунке ниже — поставляемая комплектация этого прибора.

Прибор имеет пределы измерений по току – 20А, 200А и 1000А
Цифровые измерительные клещи М266 снабжены мультиметром с щупами. С их помощью можно проводить измерение напряжения до 1000 Вольт постоянного и 750 вольт переменного тока. Прибором можно проверить исправность полупроводниковых диодов, использовать прибор для прозвонки электрических цепей, измерять температуру. Данные токовые клещи могут измерять ещё и сопротивление изоляции проводников до 2000 МОм.

Про токоизмерительные клещи M266 видео смотрите ниже:

Аналоговые клещи Ц4501

Этот измерительный прибор использует для проведения замеров те же принципы физики, что и цифровые клещи, но его функциональность несколько ниже. Прибор имеет пределы измерений по току – 10А, 25А, 100А, 250А и 500А, по напряжению 30В и 600В, по сопротивлению 2кОм. Но он не может измерять сопротивление изоляции и температуру. По всем остальным показателям он не уступает цифровому прибору.

Как проводить измерения

Для того чтобы провести измерение цифровыми токоизмерительными клещами необходимо выполнить следующие операции:

• Включить прибор и выставить поворотный переключатель в нужный вам сектор предела измерений;
• Завести проводник между магнито-несущими трансформаторными клещами;
• Дождаться появления результатов измерения на табло.

Проводя работы по измерению напряжения и силы тока в электрических сетях с помощью измерительных токовых клещей необходимо помнить про следующие тонкости такой работы:

• В случае если параметры, выводимые на табло прибора не корректны – убедитесь в том, что правильно выбрали измерительный диапазон для работы с прибором. При проведении измерений со стрелочным прибором, стрелку может «зашкаливать»;
• Для того чтобы использование измерительного прибора дало максимально точные результаты рекомендуется воспользоваться следующим способом измерения: возьмите в клещи несколько витков измеряемого проводника (это надо делать, предварительно обесточив данный проводник и проверив отсутствие напряжения индикатором), а после подачи напряжения полученные результаты измерения поделите на количество витков, таким образом, полученный результат будет наиболее точно отражать реальный рабочий ток;
• Строго соблюдайте все меры безопасности при работе с цепями, находящимися под напряжением.

Что нужно помнить

Важно помнить, что все работы по построению и обслуживанию электрических сетей, а так же по проведению электротехнических измерений должны выполняться только специально обученным персоналом, имеющим все необходимые допуски и наряд на выполнение работ под напряжением. Соблюдайте правила электробезопасности, а именно: используйте обувь на резиновой подошве (диэлектрические калоши), применяйте резиновые диэлектрические перчатки, работайте с напарником.

Кроме того, избегайте касаний голыми частями тела токоведущих частей, не допускайте образования электрической дуги. Если вы не являетесь аттестованным специалистом, и работаете без напарника и наряда на выполнение работ – вы полностью перекладываете на себя всю ответственность за возможные повреждения и травмы, которые вы можете получить в процессе их выполнения.
Электричество опасно для жизни, важно помнить об этом, и соблюдать все меры безопасности. Особенно в том случае, когда речь идёт о проведении работ в щитовых. Ведь сила тока в них выше, чем в домашней сети, равно как и напряжение. Именно там и используются в основном токоизмерительные клещи. Не пренебрегайте возможностью обратиться за помощью к обученным специалистам, не рискуйте своей жизнью понапрасну.
В случае если вы всё-таки решили провести подобные работы самостоятельно – изучите видео, прочитайте внимательно инструкции, как пользоваться токовыми клещами, и только после этого, с соблюдением всех мер безопасности, приступайте к работам.
Как пользоваться токоизмерительными клещами видео смотрите ниже:

Токоизмерительные клещи это простой и современный прибор, позволяющий без труда получить все необходимые данные, не вступая в прямой контакт с электричеством. Особенно важно их использование в случаях линий с большой силой тока, где стандартные мультиметры не подойдут, из-за малого сечения измерительного проводника.

Однако никогда не забывайте об опасности, которую представляет собой для здоровья человека электрический ток. И если вы сомневаетесь в своей квалификации – не приближайтесь к электрическим сетям, распределительным щитам, и электромонтажным работам. Ценой ошибки здесь может оказаться жизнь. Берегите себя и пользуйтесь услугами профессионалов.

Среди инструментов, необходимых для работы любому электромонтажнику, не зависимо от того, в какой области проводит он свою работу, клещи токоизмерительные являются одним из самых необходимых инструментов, используемых каждый день.
Именно с помощью этого инструмента выполняются измерения показателей переменного тока без разрыва цепи и другие важные параметры электрических сетей. Важной особенностью данного инструмента является то, что для измерения заданных параметров нет необходимости подключаться непосредственно к токоведущим проводникам, достаточно лишь ввести провода в изоляции во внутренне пространство, между клещами инструмента.

По какому принципу работает инструмент

Прежде чем поговорить о том, как пользоваться токоизмерительными клещами, необходимо понять принцип их работы. В принцип работы заложен закон взаимоиндукции. Работа токоизмерительных клещей напоминает работу трансформатора. Измеряемый проводник выполняет функцию первичной обмотки и вокруг него формируется переменное магнитное поле. Клещи прибора выполняют функцию вторичной обмотке трансформатора и согласно закона взаимоиндукции на них индуцируется ток. Исходя из показателей этого тока, рассчитываются основные измеряемые технические параметры тока.
Главным преимуществом прибора является возможность измерять токи не подключая прибор в разрыв электрической цепи и измерение больших токов нагрузки. Токоизмерительные клещи с мультиметром отличает то, что помимо самих клещей они комплектуются еще и щупами, для измерения необходимых параметров, например сопротивления, посредством прямого контакта с проводником.

Инструкция по применению

Практически все токовые клещи, присутствующие сегодня на рынке, являются цифровыми. Давайте подробно рассмотрим, как пользоваться токоизмерительными клещами.
Разберём это на примере цифрового и аналогового прибора.

Цифровые клещи М266

Прибор является профессиональным. Состоит из цифрового табло на жидких кристаллах, на котором отражаются все измеряемые показатели, кругового поворотного переключателя. На его шкале нанесены основные параметры пределов измерений и их значения в нужном диапазоне. Основной рабочей частью прибора являются сами клещи (клещи — трансформатор).

На рисунке выше изображена панель управления цифровыми токоизмерительными клещами М266.

А на рисунке ниже — поставляемая комплектация этого прибора.

Прибор имеет пределы измерений по току – 20А, 200А и 1000А
Цифровые измерительные клещи М266 снабжены мультиметром с щупами. С их помощью можно проводить измерение напряжения до 1000 Вольт постоянного и 750 вольт переменного тока. Прибором можно проверить исправность полупроводниковых диодов, использовать прибор для прозвонки электрических цепей, измерять температуру. Данные токовые клещи могут измерять ещё и сопротивление изоляции проводников до 2000 МОм.

Про токоизмерительные клещи M266 видео смотрите ниже:

Аналоговые клещи Ц4501

Этот измерительный прибор использует для проведения замеров те же принципы физики, что и цифровые клещи, но его функциональность несколько ниже. Прибор имеет пределы измерений по току – 10А, 25А, 100А, 250А и 500А, по напряжению 30В и 600В, по сопротивлению 2кОм. Но он не может измерять сопротивление изоляции и температуру. По всем остальным показателям он не уступает цифровому прибору.

Как проводить измерения

Для того чтобы провести измерение цифровыми токоизмерительными клещами необходимо выполнить следующие операции:

• Включить прибор и выставить поворотный переключатель в нужный вам сектор предела измерений;
• Завести проводник между магнито-несущими трансформаторными клещами;
• Дождаться появления результатов измерения на табло.

Проводя работы по измерению напряжения и силы тока в электрических сетях с помощью измерительных токовых клещей необходимо помнить про следующие тонкости такой работы:

• В случае если параметры, выводимые на табло прибора не корректны – убедитесь в том, что правильно выбрали измерительный диапазон для работы с прибором. При проведении измерений со стрелочным прибором, стрелку может «зашкаливать»;
• Для того чтобы использование измерительного прибора дало максимально точные результаты рекомендуется воспользоваться следующим способом измерения: возьмите в клещи несколько витков измеряемого проводника (это надо делать, предварительно обесточив данный проводник и проверив отсутствие напряжения индикатором), а после подачи напряжения полученные результаты измерения поделите на количество витков, таким образом, полученный результат будет наиболее точно отражать реальный рабочий ток;
• Строго соблюдайте все меры безопасности при работе с цепями, находящимися под напряжением.

Что нужно помнить

Важно помнить, что все работы по построению и обслуживанию электрических сетей, а так же по проведению электротехнических измерений должны выполняться только специально обученным персоналом, имеющим все необходимые допуски и наряд на выполнение работ под напряжением. Соблюдайте правила электробезопасности, а именно: используйте обувь на резиновой подошве (диэлектрические калоши), применяйте резиновые диэлектрические перчатки, работайте с напарником.

Кроме того, избегайте касаний голыми частями тела токоведущих частей, не допускайте образования электрической дуги. Если вы не являетесь аттестованным специалистом, и работаете без напарника и наряда на выполнение работ – вы полностью перекладываете на себя всю ответственность за возможные повреждения и травмы, которые вы можете получить в процессе их выполнения.
Электричество опасно для жизни, важно помнить об этом, и соблюдать все меры безопасности. Особенно в том случае, когда речь идёт о проведении работ в щитовых. Ведь сила тока в них выше, чем в домашней сети, равно как и напряжение. Именно там и используются в основном токоизмерительные клещи. Не пренебрегайте возможностью обратиться за помощью к обученным специалистам, не рискуйте своей жизнью понапрасну.
В случае если вы всё-таки решили провести подобные работы самостоятельно – изучите видео, прочитайте внимательно инструкции, как пользоваться токовыми клещами, и только после этого, с соблюдением всех мер безопасности, приступайте к работам.
Как пользоваться токоизмерительными клещами видео смотрите ниже:

Токоизмерительные клещи это простой и современный прибор, позволяющий без труда получить все необходимые данные, не вступая в прямой контакт с электричеством. Особенно важно их использование в случаях линий с большой силой тока, где стандартные мультиметры не подойдут, из-за малого сечения измерительного проводника.

Однако никогда не забывайте об опасности, которую представляет собой для здоровья человека электрический ток. И если вы сомневаетесь в своей квалификации – не приближайтесь к электрическим сетям, распределительным щитам, и электромонтажным работам. Ценой ошибки здесь может оказаться жизнь. Берегите себя и пользуйтесь услугами профессионалов.

Семён Дьячков 2 лет назад Просмотров:

1 Токовые клещи М266, M266C, M266F c бесконтактным датчиком тока Инструкция по эксплуатации v JNT-DVB M266 M266C M266F ОСОБЕННОСТИ Малогабаритный, носимый мультиметр с 3½-разрядным ЖК-индикатором и возможностью проверки сопротивления изоляции (с приставкой типа М 261). Имеет прочный корпус, удобен в работе и прост в применении. Токовые клещи предназначены для: измерения постоянного и переменного напряжения; измерения постоянного тока; измерения изоляции и сопротивления; проверки диодов; прозвонки соединений; измерения температуры (только M-266C); измерения частоты входного сигнала (только M266F). Обеспечивается индикация разряда батарей и перегрузки по входу «1». Имеется режим DATA HOLD. ЖК-дисплей разрядностью 3½ (максимальное индицируемое число 1999). Точность приводится как ±(% от измеренного значения + число значений единиц младшего разряда). Точность гарантирована в течение 1 года при (23 ± 5) С и относительной влажности менее 75%.

2 Технические характеристики Максимальное значение синфазного напряжения 1000В пост. или 750В эфф. Питание 9В типа КОРУНД Метод обработки АЦП двойного интегрирования Скорость индикации, с 2 3 Рабочая температура, С Температура хранения, С Размеры, мм Масса с батареей, г 340 Переменный ток Примечания 20А 10мА ±(2% + 5) (М-266) 200А 100мА ±(2% + 5) ±(2% + 5) 1000А 1А ±(3% + 5) Защита от перегрузок: 1200А не более 60 с. Диапазон частот: Гц. Макс. ток на входе: 20А, 15 с (М-266). Калибровка в эффективных значениях синусоиды. Диаметр захвата: 5 см. Проверка изоляции (с приставкой М261) 800A Примечания 20 МОм 100 ком 19,99 Мом ±(2% + 2) (М-266) 2000 МОм 10 МОм ±(4% + 2) 500 МОм 20 МОм 100 ком 19,99 Мом ±(2% + 2) (М-266) Переменное напряжение 200В 100мВ ±(1% + 4) 750В 1В ±(1% + 4) Входное сопротивление 9 МОм на всех пределах. Диапазон частот Гц. Калибровка в эффективных значениях синусоиды. Постоянное напряжение 200мВ 0,1мВ ±(0,5% + 1) 2В 1мВ ±(0,5% + 1) 20В 10мВ ±(0,5% + 1) 200В 100мВ ±(0,5% + 1) 1000В 1В ±(0,8% + 2)

3 Сопротивление 200 Ом 0,1 Ом ±(1% + 3) 2 КОм 1 Ом ±(1% + 1) 20 КОм 10 Ом ±(1% + 1) 200 КОм 100 Ом ±(1% + 1) 2 МОм 1 КОм ±(1% + 1) Температура (только M266C) От 0 C до +400C 1 C ±(1% + 3) От +400 C до +750C 1 C ±(2% + 1) Частота (только M266F) 2 кгц 1 Гц ±(1% + 1) Меры безопасности При подготовке Пользователь должен соблюдать все обычные правила и меры безопасности от поражения электрическим током. Полное соответствие стандартам безопасности может быть гарантировано только при использовании щупов, поставленных вместе с мультиметром. Если необходимо, щупы могут быть заменены на такие же, или на другие с теми же параметрами. Щупы всегда должны быть в отличном состоянии. Корпус не должен иметь повреждений. При использовании Никогда не превышайте пределов защиты, указанных в сертификациях для каждого предела измерений. Когда мультиметр подключен к проверяемой цепи, не притрагивайтесь к неиспользуемым гнездам. Перед поворотом переключателя пределов отключите щупы от проверяемой цепи. При проверке ТВ-устройств или импульсных преобразователей всегда помните, что в них могут присутствовать импульсы напряжения очень большой амплитуды, которые могут повредить мультиметр. Никогда не проверяйте сопротивления во включенных устройствах. Всегда соблюдайте осторожность при работе с напряжениями, большими =50В или 30В эфф. пер. Держите пальцы за защитными упорами на щупах. Символы Восклицательный знак в треугольнике важная информация, посмотрите руководство. Молния могут присутствовать опасные напряжения. Заземление гнездо заземления. Уход Перед снятием крышки мультиметра всегда отключайте щупы от всех источников тока. Если обнаружены любые ошибки или ненормальности в работе, все работы с мультиметром должны быть прекращены, и он должен быть передан на поверку.

4 Никогда не пользуйтесь мультиметром с открытой крышкой батарейного отсека. Не используйте абразивы или растворители для чистки мультиметра, используйте мягкую ткань, смоченную в растворе поверхностно активного вещества. ОРГАНЫ УПРАВЛЕНИЯ 1. Клещи трансформатора тока. 2. Гашетка. 3. Гнездо термодатчика. 4. Переключатель памяти данных. 5. Переключатель рода работ и пределов. 6. ЖК-дисплей. 7. Входные гнезда. 8. Предохранительный темляк. Переключатель рода работ и пределов Поворотный переключатель служит для переключения родов работы и пределов. Если переключатель стоит в положении «off» (выкл.), мультиметр выключен. Клещи трансформатора тока Служат для съема тока, текущего в проводнике. Нажать на гашетку для открывания клещей. При отпускании гашетки клещи сами замкнутся. Память данных Кнопка «режим» работает на всех пределах. Входные гнезда Мультиметры имеют три входных гнезда, защищенных от перегрузки до указанных пределов. При работе подключить черный щуп к гнезду «COM» (общий), а красный щуп к гнезду «V/W». Назначение красного щупа зависит от рода работы. Гнездо «EXIT» используется при подключении приставки для проверки сопротивления изоляции М-261. Работа с мультиметром Измерение тока 1. Установить переключатель пределов на желаемый предел переменного тока. Клещи трансформатора преобразуют ток, текущий по проводнику. 2. Если на индикаторе горит только цифра «1» в старшем разряде, то прибор перегружен и надо включить более высокий предел. Проверка сопротивления изоляции 1. Подключите приставку к мультиметру в соответствующие гнезда. 2. Установите переключатель пределов мультиметра в положение проверки сопротивления изоляции на пределе 2000 МОм. 3. Подключите щуп из комплекта приставки в ее гнездо «L», а зажим в гнездо «Е». Питание приставки должно быть выключено. 4. Поставьте выключатель питания приставки в положение «ON» (включено). 5. Нажмите кнопку проверки сопротивления изоляции. Загорится индикатор «500В». Значение на индикаторе мультиметра соответствует сопротивлению изоляции. Если значение меньше 19 МОм, переключите оба переключателя пределов на 20 Мом для повышения точности.

5 6. Если приставка не используется, ее питание должно быть выключено, а щупы вынуты из гнезд приставки. Это увеличит время работы батарей и предупредит возможность поражения электрическим током. Проверка напряжений 1. Подключите черный щуп в гнездо «COM», а красный в гнездо «V/W». 2. Установите переключатель пределов в нужное положение постоянного или переменного напряжения и подключите щупы к проверяемой цепи. Полярность красного щупа будет указана автоматически вместе с величиной напряжения в цепи. 3. Если на индикаторе горит только цифра «1» в старшем разряде, то вход перегружен и надо включить более высокий предел. Проверка сопротивлений 1. Подключите черный щуп в гнездо «COM», а красный в гнездо «V/W». 2. Установите переключатель пределов на нужный предел сопротивления и подключите щупы к проверяемому сопротивлению. Примечания: Если проверяемое сопротивление превышает максимальную величину выбранного предела или щупы разомкнуты, на индикаторе горит только цифра «1» в старшем разряде. При проверке сопротивлений в схеме убедитесь, что от проверяемой схемы отключены все источники питания и все конденсаторы разряжены. Проверка диодов 1. Подключите черный щуп в гнездо «COM», а красный в гнездо «V/W». Полярность красного щупа: «+». 2. Установите переключатель пределов на предел и подключите красный щуп к аноду, а черный щуп к катоду проверяемого диода. На индикаторе будет прямое падение напряжения на проверяемом диоде. Если полярность обратная, на индикаторе горит только цифра «1» в старшем разряде. Проверка соединений (звуковая прозвонка) 1. Подключите черный щуп в гнездо «COM», а красный щуп в гнездо «V/W». Полярность красного щупа: «+». 2. Установите переключатель пределов на предел «о)))» и подключите щупы к двум точкам проверяемой цепи. Если контакт есть или сопротивление меньше 50 Ом, то звучит встроенный зуммер. Измерение температуры (M266C+) 1. Установить переключатель пределов в положение C или F. На индикаторе будет температура окружающей среды. 2. Вставить термопару типа «К» в соответствующие гнезда на лицевой панели и приложить спай термопары к проверяемому объекту. Считать температуру на индикаторе. ВНИМАНИЕ! Во избежание поражения электрическим током убедитесь, что термопара отключена, перед проведением других работ.

6 Отсчет частоты (M266F) 1. Подключите черный щуп в гнездо «COM», а красный щуп в гнездо «V/W». Полярность красного щупа «+». 2. Установите переключатель пределов в положение «Hz» и подключите щупы к проверяемой цепи. ПРИМЕЧАНИЕ: Работа возможна при входных напряжениях более 10В, но точность не гарантируется. В условиях повышенных электрических шумов при измерении слабых сигналов рекомендуется применять экранированный кабель. Комплектация 1. Руководство по эксплуатации (1 шт.). 2. Комплект щупов (1 шт.). 3. Термопара типа К (1 шт.). 4. Мягкий футляр (1 шт.). Замена батареи Если на ЖК-дисплее появится надпись «BAT», то надо заменить батарею. Снимите крышку батарейного отсека. Замените старую батарею на новую. ВНИМАНИЕ! Перед тем, как открыть крышку батарейного отсека, убедитесь, что щупы отключены от проверяемых устройств, во избежание поражения электрическим током. Гарантийные обязательства Гарантийный срок устанавливается 6 месяцев от даты продажи. Поставщик не несет никакой ответственности за ущерб, связанный с повреждением изделия при транспортировке, в результате некорректного использования, а также в связи с модификацией или самостоятельным ремонтом изделия. В случае отказа прибора по вине изготовителя (заводской брак) изделие подлежит бесплатному ремонту в течение 6 месяцев со дня продажи (при наличии в паспорте даты продажи и печати торгующей организации (продавца)). При этом прибор не должен иметь следов вскрытия и механических повреждений, свидетельствующих о нарушении правил обращения с прибором. В случае установления факта нарушения пользователем правил эксплуатации прибор снимается с гарантии. М. П. Дата продажи:

Здравствуйте!

Статья будет большая, так что приготовьтесь. Можете читать ее в несколько заходов. По мере добавления статей, часть материала будет «кочевать» на другие статьи, а здесь останутся ссылки.

Итак, мультиметр вы выбрали, благодаря моей предыдущей статье, и теперь вы хотите научиться им пользоваться. Сразу скажу, что ничего сложного при работе с мультиметром нет. Главное воткнуть измерительные щупы в «правильные» гнезда и верно выставить функцию измерения и ее предел.

Рассмотрим две наиболее подходящие модели для новичков.

Как пользоваться мультиметром DT-830B

Недорогое техническое решение, которое обладает наиболее распространенными функциями измерения. Подходит для бытового нечастого применения. Пределы измерений рассматривать не буду, поскольку их в интернете полно. Ну а как измерять, расскажу после обзора другой модели. Выпускается несколько модификаций. Модификация означает добавление различных функциональных возможностей. Неудобство данной модели в том, что при неправильном выставленном режиме измерений существует вероятность сжечь мультиметр, поэтому пользоваться им надо очень внимательно. В общем, он очень капризно относится к издевательствам над своей персоной.

Вы наверное сразу обратили внимание на оранжевые клещи в верхней части прибора. Этот прибор обладает не таким широким функционалом, как предыдущая модель, но он имеет функцию измерения переменного тока (до 1000 ампер) и к нему выпускается специальная приставка, позволяющая «превратить его в мегомметр. А еще в нем есть кнопка «hold» — кнопка удержания результатов, которая расположена в верхней части боковой правой стенки. Если ее нажать во время измерения, на дисплее зафиксируется измеренное значение и сбросится только после того, как кнопка «hold» будет отпущена.

Кнопочка «hold» может располагаться в неожиданных местах, например в центре переключателя (как на этой модели), что не всегда удобно, поскольку возможно случайное нажатие. Если ваш мультиметр вдруг «перестал» работать, то есть цифры на дисплее замерли и не выводятся результаты измерений, присмотритесь внимательно: на дисплее может появиться значок «h» или «hold», что будет означать, что нажата кнопка удержания результатов.

Когда определитесь с моделью, внимательно обращайте внимание на буквенный индекс в названии модели при покупке в магазине. Например, модель DT-830 — это базовая модель. Буква или последняя цифра с буквой в названии модели отвечают за его дополнительные возможности: прозвонка, генератор сигнала, различный предел измерения, измерение температуры и т.д.

В продаже имеется набор щупов со специальными наконечниками, которым удобно пользоваться в разных ситуациях. Это могут быть «крокодилы», зажимы, клеммы, иголки и многое другое.

Как пользоваться цифровым мультиметром

Ну, а теперь приступим к обучению. Для примера возьмем многострадальный DT-830В. Картинка кликабельна, то есть вы можете нажать на нее для увеличения. И для начала рассмотрим, как его подготовить к работе.

В правой нижней части располагаются гнезда для установки щупов. Черный щуп всегда устанавливается в гнездо «COM».

В зависимости от того, что вы хотите измерить, красный щуп устанавливается либо в гнездо «10ADC» (в этом случае предел измерения 10А. На мультиметре это положение и гнездо обведены красным контуром) и измерения до 10 ампер возможны только в этом положении переключателя. Важная особенность: при измерении тока щупы между собой замыкаются внутри прибора, то есть, если вы таким образом попробуете измерить напряжение, то устроите короткое замыкание. Если разобрать мультиметр, то можно увидеть, что гнезда «10А» и «COM» соединены между собой толстой проволокой. ВСЕГДА ПОМНИТЕ ОБ ЭТОМ.) Максимальное значение тока, которое можно измерить таким образом — 10 ампер (для этого мультиметра), причем аббревиатура ADC означает, что измерить можно только постоянный ток. При измерении переменного напряжения на дисплее ничего не будет отображаться.

Диапазоны измерения и пределы

Второе гнездо для красного щупа «VΩmA» означает, что можно измерить:

• V — volt (напряжение)
• Ω — om (сопротивление)
• mA — milliamper (ток в миллиамперах).

В этом гнезде при выборе диапазона «hFE» можно измерить одноименный параметр транзисторов или проверить светодиод.

Это, так называемый, режим «прозвонки». Встроенный зуммер начнет издавать звук, если измеряемое сопротивление ниже 1000 Ом, или 1 кОм (это одно и то же значение, только по разному пишется). В каждой модели может устанавливаться свой порог срабатывания-не срабатывания зуммера.

Пределы измерения переменного напряжения:

• 750 — от 0 до 750 вольт
• 200 — от 0 до 200 вольт

Пределы измерения постоянного напряжения:

• 200m — от 0 до 200 милливольт
• 2000m — от 0 до 2 вольт
• 20, 200, 1000 — от 0 до 20, 200 и 1000 вольт соответственно

Пределы измерения сопротивления:

• 200, 2000, 20k, 200k, 2000k — от 0 до указанного диапазона, измеряется в Омах, приставка k в данном случае означает «кило», то есть полученное значение нужно умножить на 1000.

Пределы измерения постоянного тока:

• 200μ, 2000μ, 20m, 200m — от 0 до указанного диапазона, измеряется в амперах, в данном случае μ — это микроамперы (нужно разделить на 1000000) и m — это миллиамперы (нужно разделить на 1000)

При положении переключателя в позицию «Off» мультиметр выключается.

Как снимают показания мультиметра и основные правила пользования

Мультиметр сразу показывает численное значение измеряемой величины с учетом предела измерения (мега, кило, мили, микро, нано, пико и т.д.) При измерении любой величины, держите щупы только за изолированную часть (за исключением метода нахождения фазного провода, о котором я напишу ниже). Не касайтесь за металлические иголки щупов: как минимум, вы повлияете на результат измерения, как максимум вас может ударить током. Перед каждым применением осматривайте изоляцию щупов, если увидите трещину, обмотайте ее изолентой или замените щуп и ни в коем случае не пользуйтесь щупами с поврежденной изоляцией при проверке напряжения (в том числе при измерении тока в сетях с напряжением) свыше 42 вольт. Перед тем, как приступить к измерению, проверьте, правильно ли установлены щупы в соответствующие гнезда, правильно ли выставлен режим и предел измерения. Возле гнезд всегда нарисованы пределы измерения, поэтому не пытайтесь выполнить измерение с заведомо завышенными значениями: как минимум прибор выдаст предупреждающий сигнал, как максимум выйдет из строя и, скорее всего, придется покупать новый. Начинать измерение тока или напряжения (если вы не знаете примерного значения измеряемой величины) лучше всего с верхнего диапазона (максимального), постепенно снижая до получения результата. Цифра 1 на дисплее будет означать, что измеряемая величина больше, чем допустимый диапазон, например, стоит диапазон 0-200 Ом, а вы измеряете сопротивление 300 Ом, на дисплее будет цифра 1, значит надо переключить мультиметр в диапазон 0-2000 (или 2k). Цифра 0 означает, что предел измерения слишком высокий и становится своего рода погрешностью, а потому не может отобразиться, например, вы измеряете то же сопротивление 300 Ом в диапазоне 2000k. Поскольку мультиметр в этом случае показывает результат: «0000 (показываемое значение) 300» (цифры, которые не показываются, но измеряются, поскольку стоит приставка «кило» или «0000300», а так как количество регистров (отображаемых знаков на дисплее) ограничено четырьмя — вы увидите лишь ноль. В этом случае нужно понижать выбранный диапазон. Переключение диапазонов при измерении сопротивления можно делать, не убирая щупы. При измерении тока и напряжения желательно (если это недорогая модель) во избежание недоразумений и покупки нового прибора, обесточивать цепь или снимать щупы. Совет! Всегда держите под рукой запасную батарею. Обычно в мультиметрах используется батарея типа «Крона», которая редко применяется дома, поэтому, когда она сядет, придется бежать в магазин, если он ещё будет работать. Батареи хранятся длительное время (до 10 лет), а в тестере садится самое долгое за 4 года, поэтому запасная всегда будет кстати.

Наконец, мы добрались до непосредственного применения полученных знаний.

Как измерить напряжение мультиметром

Это очень простая процедура. Здесь нужно коснуться такого понятия, как потенциал. То есть, при измерении напряжения, мы сравниваем разницу потенциалов двух проводов, выводов и т.д. Следовательно, чтобы измерить напряжение, нам нужно выставить предполагаемый предел измерения (если это бытовая розетка 220 вольт, то предел измерения «200» нам не подойдет, значит, ставим «750»), установить щупы в правильные гнезда и коснуться двух контактов в розетке. Отображаемый результат и есть значение измеряемого напряжения.

При измерении постоянного напряжения, на дисплее может быть отображен знак «-«, а может не отображаться. Зависит это от того, какой потенциал на черном щупе, который включен в гнездо «COM». Если на черном щупе отрицательный провод (минус), то на дисплее ничего не будет отображено, будет просто показано значение напряжения, а если на черном щупе положительный провод (плюс), то на дисплее появится знак «-» и это будет означать что полярность обратная. Поэкспериментируйте с любой батарейкой, чтобы было проще понять и запомнить.

Как определить фазу мультиметром

Для этого одним щупом (при поиске фазы переменного напряжения неважно, каким именно) касаемся любой заземленной поверхности (батарея, водопровод, канализация, провод заземления и т.д.), а вторым щупом касаемся по очереди каждой жилы кабеля, в котором хотим найти фазу. Фазный провод покажет значение в пределах 220-240 вольт. Есть и второй вариант, если поблизости не видно заземленных металлических поверхностей: один щуп зажимаем в руке, вторым также, по очереди, касаемся жил кабеля. Фазный провод в этом случае может показать различные значения (обычно от 60 до 240 вольт, в зависимости от того, на какой поверхности и в какой обуви вы стоите). Не пугайтесь, током вас в этом случае не убьет (но для этого касаться за неизолированную часть щупа, которым вы ищете фазу — нельзя. То есть, один щуп у вас зажат в руке, а второй вы держите строго за изолированную часть), поскольку при измерении напряжения есть такое условие: вольтметр должен обладать большим внутренним сопротивлением, чтобы исключить влияние на измеряемую цепь. То есть, ток, который протекает через щупы, очень маленький и не всегда вы можете его даже ощутить, а если вдруг и ощутите, то в виде легкой щекотки, что абсолютно не смертельно. Данный способ требует предельной концентрации внимания, поскольку является условно безопасным. То есть, если вы все делаете правильно, то ничего опасного не случится, но в случае неправильных действий током может и ударить.

Как измерить ток мультиметром

Как известно из школьного курса физики, ток протекает по замкнутому контуру. Следовательно, для измерения тока необходимо разомкнуть один из проводов контура, что удобно делать при помощи клеммников «Wago» для мягких проводов (их можно разглядеть на фотографии, она кликабельна). Будьте внимательны!!! Я уже говорил, но обращу внимание еще раз, в режиме измерения тока внутреннее сопротивление прибора равно нулю. То есть щупы в данном случае превращаются в один провод и если вы попытаетесь в режиме измерения тока произвести замер напряжения, у вас получится короткое замыкание. И в лучшем случае выбьет автомат, в худшем придется покупать новый мультиметр. Ну и, конечно же, нужно правильно определить тип тока: переменный или постоянный. Здесь не критично, если выберете неправильный тип, прибор просто ничего не будет показывать. Важно!!! Установку щупов в цепь производить только при отключенном напряжении. И так же важно, внимательно прочитать на самих щупах, сколько по времени они могут выдержать максимальный ток (как правило, 10 секунд), дальше начнется нагрев провода, оплавление изоляции и поход в магазин за новыми щупами.

Измерение тока клещами

Подходит только для переменного тока! Сделать это чуть проще, чем обычным мультиметром. В этом случае разрывать контур не требуется, но измерение производится исключительно на одном проводе контура. То есть, если в клещи поместить оба провода контура (просто одеть клещи на сетевой шнур, например), то вы увидите нулевое значение тока. Связано это с тем, что ток, протекающий по одному проводу, по второму протекает в обратном направлении, то есть, при измерении токи складываются, и получается нулевое значение. В общем, при любом измерении токовыми клещами они одеваются только на один провод. Или на несколько, если вы хотите узнать сумму токов, но учитывайте, что токи могут и вычитаться. Выставить нужный предел измерения и произвести замер.

Как измерить сопротивление мультиметром

Здесь все просто. С помощью «крокодилов», если у вас они есть, или просто прикасаетесь щупами к разным концам сопротивления (лампочки, провода и т.д.) производите замер. Если значение 1 — повышаете диапазон, если значение 0 — понижаете. В данном случае стоит предел 20k, то есть максимальное значение 20.000 Ом (или если точнее, в данной модели 19.999 Ом). Показанный результат отображается в килоомах, значит 2,83 кОм, чтобы получить омы, нужно умножить на тысячу и получим 2830 Ом. В режиме измерения сопротивления к измеряемому участку прикладывается небольшое напряжение. Сопротивление вызывает падение напряжения. Это падение напряжение посредством специального алгоритма в приборе преобразовывается в значение сопротивления.

Режим «прозвонки»

Ничем не отличается от измерения сопротивления, но переключатель ставится в положение «прозвонки». Если цепь целая и сопротивление ниже 1 кОм (у других моделей может быть другой предел), мультиметр начнет пищать.

Как прозвонить провод мультиметром

Если имеется кусок провода с одноцветной изоляцией, и вы хотите узнать где и какой провод, вам потребуется запастись разноцветной изолентой, или одним цветом узкой изоленты, или специальными маркерами для проводов (не те, которые рисуют, а которые наклеиваются или прищелкиваются, специальные пластиковые крепежки). Если вы можете дотянуться до обоих концов провода, то сложностей никаких. Обязательное условие — жилы проводов не должны замыкаться между собой. В режиме прозвонки можно касаться металлических частей щупа, на измерениях это никак не скажется. Берете провод с одного конца кабеля, прикладываете его к щупу, а вторым щупом по очереди касаетесь проводов с другой стороны кабеля. Как только запищит, помечаете провод маркером или изолентой требуемого цвета. Так поступаем со всеми проводами в кабеле.

Что делать, если один конец кабеля находится на значительном расстоянии от другого? Самое сложное тут будет начало. В этом случае придется побегать. Все изображения кликабельны

Сначала на одном конце скручиваем две жилы вместе (естественно, сами жилы, а не просто провод в изоляции, нужен непосредственный контакт) и помечаем (просто пометка двух проводов). Затем на другом конце находим эти два провода и помечаем (просто пометка, что именно эти два провода).

Опять идем к первому концу, разъединяем провода и один из использованных проводов (на нашем примере один из серых) скручиваем с третьим. Снова идем к другому концу и находим замкнутые провода. Теперь у вас будет прозваниваться один помеченный провод и какой-то еще. Помеченный  серый провод теперь можно заменить нужным цветом, второй серый провод можно оставить без изменений. Для третьего провода используете третий цвет.

Что у нас получилось. Теперь нам четко известны три провода. Скручиваете неизвестные провода с известными, вызываниваете и помечаете неизвестные провода.

Как проверить светодиод мультиметром

Обычный диод можно проверить в режиме прозвонки или проверки сопротивления. Исправный диод должен показывать наличие сопротивления только в одном направлении, если черный щуп подключен к аноду (отрицательному концу диода), а красный к катоду (положительному концу диода). Если диод показывает сопротивление в обоих направлениях или не показывает ни в одном, значит он неисправен. Но светодиод начинает пропускать ток (и светиться) только в определенном диапазоне напряжений. Следовательно, при прозвонке или измерении сопротивления напряжения для открытия светодиода может не хватить, тогда на помощь приходит гнездо для проверки транзисторов и режим hFE. Для секции NPN: анод в отверстие С (коллектор), катод в E (эмиттер). Для секции PNP – с точностью до наоборот. Наглядно проверка показана на рисунке.
Определить анод и катод на новом светодиоде несложно, в большинстве случаев  катод обычно короче анода. Если светодиод на плате, то как правило, на ней же есть обозначения в виде «+» и «-«. Других вариантов определить полярность нет, только если по каталогу, зная тип светодиода.

Проверка аккумулятора мультиметром

Тестером вы сможете лишь определить напряжение. Состояние же аккумулятора нужно проверять специальным устройством, которое создаст нагрузку и вызовет просадку напряжения. То есть сказать, исправен ли аккумулятор и пригоден ли к дальнейшему использованию при помощи мультиметра вы не сможете.

Проверка конденсатора мультиметром

Для этого требуется мультиметр с данной функцией. Желательно не использовать провода, или они должны быть короткими насколько это возможно. Существует специальный измерительный мост, для точного определения емкости и с большим диапазоном измерений (мультиметры в большинстве своем предлагают измерение в пределах 2 нФ-20 мкФ). Есть еще один способ проверки для конденсаторов большой емкости (более 1 мкФ). В режиме измерения сопротивления (20k — 2000k) подсоединяете щупы на конденсатор. Мультиметр сначала показывает «0», постепенно значение увеличивается до «1», это косвенно говорит об исправности конденсатора но не показывает его емкость и это не значит, что если подать на него напряжение, конденсатор окажется исправным. Данный метод основан на принципе конденсатора пропускать только переменный ток. При подаче постоянного напряжения происходит заряд (через щупы протекает ток, и тестер думает, что он измеряет сопротивление и показывает какие-то значения), когда заряд завершается, ток протекать перестает (тестер думает, что он измеряет бесконечно большое сопротивление и показывает значение «1»). Еще один способ узнать емкость конденсатора подходит для переменного напряжения. Существует формула емкостного сопротивления, где π — число пи (3,14), f — частота сети (50 Гц), С — емкость конденсатора в фарадах. Из нее несложно узнать значение емкости при известном сопротивлении Xc. Для этого нам придется собрать схему с конденсатором (на вилку прикрутить конденсатор) и измерить ток при включении конденсатора в сеть.  Далее обратиться к закону Ома: I=U/R, и узнать искомую величину R=U/I. Полученное значение подставить в формулу емкости: C=1/ωXc и разделить полученное значение на 1000000, чтобы получить емкость в микрофарадах. Этот способ не подходит для электролитических конденсаторов, предназначенных для работы в сетях постоянного напряжения. Если такой конденсатор подключить в сеть переменного напряжения то рано или поздно он сначала сильно нагреется, а потом выйдет из строя.

Как проверить индуктивность мультиметром

Обычным мультиметром никак. Косвенных методов известных мне нет. Можно только определить целостность провода в режиме прозвонки. Как вариант, можно использовать предыдущую схему, но тут необходимо снизить напряжение. И по аналогии с предыдущей схемой сделать расчет для индуктивности. Формула индуктивного сопротивления немного отличается: X_L=ωL, где L — индуктивность, Х_L — индуктивное сопротивление, ну а ω смотрите в предыдущем абзаце.

Как проверить мультиметр.

Определить погрешность вы можете только на калиброванных значениях. То есть, либо сдавать в лабораторию, где проведут точные измерения и скажут погрешность прибора на различных диапазонах, либо сделать высокоточные схемы для проверки напряжения, тока и сопротивления. Поверку следует делать раз в год. По факту, вам такая бешеная точность не требуется. А вообще, для высокоточных измерений потребуется покупать профессиональные модели тестеров, но для домашнего использования покупать прибор по заоблачным ценам нет смысла.

На этом я с вами прощаюсь.

С наилучшими пожеланиями, Я!

Как правильно работать токовыми клещами?

Принцип работы

Как следует из названия ТК или клещи Дитце предназначены для измерения силы переменного тока в цепи без ее разрыва. В основе работы токоизмерительного инструмента лежит принцип простейшего трансформатора тока. В этом случае первичной обмоткой является шина или кабель с измеряемым током, а роль вторичной играет захват клещей, внутри которого расположена вторая многовитковая обмотка, намотанная на магнитопровод из ферромагнитного материала. Переменный ток в проводе (первичной катушке) создает переменное магнитное моле, силовые линии которого проходят через вторичную обмотку, возбуждая в ней ЭДС, пропорционально величине тока в первой катушке. Таким образом, измеряя возникающую ЭДС, можно найти силу тока в первой катушке (проводе).

Конструкция

Современные токоизмерительные клещи вне зависимости от производителя и модификации содержат следующие элементы: магнитопроводы с подвижной скобой-рычагом, переключатель диапазонов измерений, экран, выходные разъемы для щупов (в этом случае клещи могут быть использованы как обычный мультиметр) и кнопку фиксации токовых измерений (фото ниже).

Рисунок 1 – ТК S-line DT 266 FT

Большинство современных токовых измерителей также включают в себя внутренний трансформатор с диодным мостом. В этом случае выводы вторичной обмотки подключаются через шунт. В зависимости от диапазона измеряемых сил токов, токовые клещи могут быть одноручными (для напряжений до 1000 В) и двуручными с дополнительными изолированными ручками (для напряжений от 2 до 10 кВ включительно). Токоизмерительные устройства, предназначенные для измерений более 1 кВ, имеют длину изолятора на менее 38 см, а рукояток – не менее 13 см.

Как правило, на корпусе прибора указывается категория безопасности и максимальный измеряемый ток. Например:

• CAT III 600 V – это означает, что прибор защищен от кратковременных бросков напряжения внутри оборудования при эксплуатации в стационарных сетях с напряжением до 600 В.
• CATIV 300 V – это означает, что прибор защищен от бросков напряжения внутри оборудования первичного уровня электроснабжения напряжением до 300 В. Примером такого оборудования может служить обычный электрический счетчик.

Правила безопасности при работе

Токоизмерительные клещи разрешается использовать только в закрытых помещениях или на открытых пространствах в сухую погоду. Измерять силу тока можно как на кабелях, покрытых изоляцией, так и на оголенных. Перед использованием человеку необходимо надеть защитные перчатки, а под ноги подложить диэлектрическое основание и надеть специальные ботинки.

Порядок измерений

Как правило, использование токоизмерительных клещей не вызывает особых трудностей. Перед тем, как пользоваться инструментом, стоит уделить большое внимание технике безопасности, о чем было сказано ранее.

Как правильно пользоваться токоизмерительными клещами:

1. Установить требуемый диапазон на переключателе.
2. Нажать на кнопку раскрытия магнитопровода.
3. Обхватить одиночный проводник в сети переменного или постоянного тока (если такая возможность поддерживается прибором).
4. Расположить токовые клещи перпендикулярно направлению провода.
5. Снять показания с дисплея.

Часто трудность использования токоизмерительных клещей заключается в выделении одиночного проводника: при попытке снять показания с обычного кабеля, идущего из розетки, на экране должен высветиться ноль. Это происходит потому, что токи фазного провода и нулевого проводника равны по величине и противоположны по направлению. Следовательно, магнитные потоки, создаваемые ими взаимно компенсируются. Если же токовые показания отличны от нуля, то это свидетельствует о наличии утечки тока в цепи, величина которой равна полученному значению. Поэтому для измерений нужно найти место, где провода разделяются и выделить одиночную жилу. В качестве такого места можно использовать распределительный щит или место подключения фазового провода к автоматическому выключателю. Тем не менее это не всегда можно сделать, что ограничивает область применения токоизмерительных клещей.

Если в процессе измерений на экране высвечивается единица, то это говорит о том, что значение силы тока в проводе находится за пределами диапазона измерений. В этом случае необходимо увеличить диапазон токовых измерений с помощью переключателя. При проведении измерений в труднодоступных местах можно использовать кнопку Hold. С ее помощью можно зафиксировать результат последнего измерения и посмотреть его, убрав клещи. Нажав на Hold второй раз, можно сбросить значение.

Наглядно увидеть, как работать токоизмерительными клещами, Вы можете на видео инструкции ниже:

Полезная «хитрость»

Если требуется измерить малое значение силы тока, то необходимо сделать несколько витков провода на разомкнутом магнитопроводе, а переключатель диапазонов установить на минимум. После этого необходимо снять показания, а для определения фактического значения разделить полученное число на количество намотанных витков.

Пример использования

Приведем пример того, как пользоваться токоизмерительными клещами при измерении нагрузки в сети 220 В, например в квартире. В этом случае переключатель необходимо установить в положение AC 200. Далее необходимо токовыми клещами обхватить изолированный проводник и снять показания. После этого полученную величину силы тока нужно умножить на напряжение в сети 220 В. Например, если прибор показывает 5 А, то потребляемая мощность в сети составит P = U * I = 5 * 220 = 1100 Вт или 1.1 кВт. Полученное значение можно использовать для проверки работы приборов учета электроэнергии.

Напоследок предлагаем просмотреть видео, на котором наглядно показывается, как пользоваться токовыми клещами DT-266 и Fluke 302+, достаточно популярными на сегодняшний день:

Вот и вся инструкция о том, как самому пользоваться токоизмерительными клещами. Как Вы видите, ничего сложного нет. Главное — соблюдать меры безопасности и внимательно подходить к измерениям. Надеемся, что наши советы и наглядная видео инструкция доступно объяснили Вам порядок действий!

Будет интересно прочитать:

Токоизмерительные клещи: для чего они, и как ими пользоваться

Среди инструментов, необходимых для работы любому электромонтажнику, не зависимо от того, в какой области проводит он свою работу, клещи токоизмерительные являются одним из самых необходимых инструментов, используемых каждый день.
Именно с помощью этого инструмента выполняются измерения показателей переменного тока без разрыва цепи и другие важные параметры электрических сетей. Важной особенностью данного инструмента является то, что для измерения заданных параметров нет необходимости подключаться непосредственно к токоведущим проводникам, достаточно лишь ввести провода в изоляции во внутренне пространство, между клещами инструмента.

По какому принципу работает инструмент

Прежде чем поговорить о том, как пользоваться токоизмерительными клещами, необходимо понять принцип их работы. В принцип работы заложен закон взаимоиндукции. Работа токоизмерительных клещей напоминает работу трансформатора. Измеряемый проводник выполняет функцию первичной обмотки и вокруг него формируется переменное магнитное поле. Клещи прибора выполняют функцию вторичной обмотке трансформатора и согласно закона взаимоиндукции на них индуцируется ток. Исходя из показателей этого тока, рассчитываются основные измеряемые технические параметры тока.
Главным преимуществом прибора является возможность измерять токи не подключая прибор в разрыв электрической цепи и измерение больших токов нагрузки. Токоизмерительные клещи с мультиметром отличает то, что помимо самих клещей они комплектуются еще и щупами, для измерения необходимых параметров, например сопротивления, посредством прямого контакта с проводником.

Инструкция по применению

Практически все токовые клещи, присутствующие сегодня на рынке, являются цифровыми. Давайте подробно рассмотрим, как пользоваться токоизмерительными клещами.
Разберём это на примере цифрового и аналогового прибора.

Цифровые клещи М266

Прибор является профессиональным. Состоит из цифрового табло на жидких кристаллах, на котором отражаются все измеряемые показатели, кругового поворотного переключателя. На его шкале нанесены основные параметры пределов измерений и их значения в нужном диапазоне. Основной рабочей частью прибора являются сами клещи (клещи — трансформатор).

На рисунке выше изображена панель управления цифровыми токоизмерительными клещами М266.

А на рисунке ниже — поставляемая комплектация этого прибора.

Прибор имеет пределы измерений по току – 20А, 200А и 1000А
Цифровые измерительные клещи М266 снабжены мультиметром с щупами. С их помощью можно проводить измерение напряжения до 1000 Вольт постоянного и 750 вольт переменного тока. Прибором можно проверить исправность полупроводниковых диодов, использовать прибор для прозвонки электрических цепей, измерять температуру. Данные токовые клещи могут измерять ещё и сопротивление изоляции проводников до 2000 МОм.

Про токоизмерительные клещи M266 видео смотрите ниже:

Аналоговые клещи Ц4501

Этот измерительный прибор использует для проведения замеров те же принципы физики, что и цифровые клещи, но его функциональность несколько ниже. Прибор имеет пределы измерений по току – 10А, 25А, 100А, 250А и 500А, по напряжению 30В и 600В, по сопротивлению 2кОм. Но он не может измерять сопротивление изоляции и температуру. По всем остальным показателям он не уступает цифровому прибору.

Как проводить измерения

Для того чтобы провести измерение цифровыми токоизмерительными клещами необходимо выполнить следующие операции:

• Включить прибор и выставить поворотный переключатель в нужный вам сектор предела измерений;
• Завести проводник между магнито-несущими трансформаторными клещами;
• Дождаться появления результатов измерения на табло.

Проводя работы по измерению напряжения и силы тока в электрических сетях с помощью измерительных токовых клещей необходимо помнить про следующие тонкости такой работы:

• В случае если параметры, выводимые на табло прибора не корректны – убедитесь в том, что правильно выбрали измерительный диапазон для работы с прибором. При проведении измерений со стрелочным прибором, стрелку может «зашкаливать»;
• Для того чтобы использование измерительного прибора дало максимально точные результаты рекомендуется воспользоваться следующим способом измерения: возьмите в клещи несколько витков измеряемого проводника (это надо делать, предварительно обесточив данный проводник и проверив отсутствие напряжения индикатором), а после подачи напряжения полученные результаты измерения поделите на количество витков, таким образом, полученный результат будет наиболее точно отражать реальный рабочий ток;
• Строго соблюдайте все меры безопасности при работе с цепями, находящимися под напряжением.

Что нужно помнить

Важно помнить, что все работы по построению и обслуживанию электрических сетей, а так же по проведению электротехнических измерений должны выполняться только специально обученным персоналом, имеющим все необходимые допуски и наряд на выполнение работ под напряжением. Соблюдайте правила электробезопасности, а именно: используйте обувь на резиновой подошве (диэлектрические калоши), применяйте резиновые диэлектрические перчатки, работайте с напарником.

Кроме того, избегайте касаний голыми частями тела токоведущих частей, не допускайте образования электрической дуги. Если вы не являетесь аттестованным специалистом, и работаете без напарника и наряда на выполнение работ – вы полностью перекладываете на себя всю ответственность за возможные повреждения и травмы, которые вы можете получить в процессе их выполнения.
Электричество опасно для жизни, важно помнить об этом, и соблюдать все меры безопасности. Особенно в том случае, когда речь идёт о проведении работ в щитовых. Ведь сила тока в них выше, чем в домашней сети, равно как и напряжение. Именно там и используются в основном токоизмерительные клещи. Не пренебрегайте возможностью обратиться за помощью к обученным специалистам, не рискуйте своей жизнью понапрасну.
В случае если вы всё-таки решили провести подобные работы самостоятельно – изучите видео, прочитайте внимательно инструкции, как пользоваться токовыми клещами, и только после этого, с соблюдением всех мер безопасности, приступайте к работам.
Как пользоваться токоизмерительными клещами видео смотрите ниже:

Токоизмерительные клещи это простой и современный прибор, позволяющий без труда получить все необходимые данные, не вступая в прямой контакт с электричеством. Особенно важно их использование в случаях линий с большой силой тока, где стандартные мультиметры не подойдут, из-за малого сечения измерительного проводника.

Однако никогда не забывайте об опасности, которую представляет собой для здоровья человека электрический ток. И если вы сомневаетесь в своей квалификации – не приближайтесь к электрическим сетям, распределительным щитам, и электромонтажным работам. Ценой ошибки здесь может оказаться жизнь. Берегите себя и пользуйтесь услугами профессионалов.

Отзыв: Мультиметр Digital Clamp Meter 266 С — Токовые клещи тестер Digital Clamp meter DT 266 – неплохое приобретение для не профи.

Я ни разу не электрик, но, что называется, жизнь заставляет кое-что делать в этом направлении своими руками.
А электричество и всё, что с ним связано – это довольно непонятная бодяга.
Пощупать руками его не получится, чревато, поэтому придумана масса измерительных приборов для тестирования и постановки диагноза.

Чтобы узнать, что сломалось, где сломалось, и как это починить, при работе с разными электрическими девайсами и сетями пригодятся Токовые клещи DT 266, он же мультиметр и тестер.

Под этим кодовым названием DT 266 множественный производитель из КНР выпускает несколько модификаций, которые слегка отличаются по функционалу.
При покупке обращайте внимание на букву в конце цифрового ряда, от неё зависит набор функций.

В наших магазинах такие клещи могут продавать с различными названиями перед буквенно цифровыми обозначениями.
Но не стоит обольщаться, покупая эти клещи с названиями типа Спутник, Ресанта, Пионер, Марс, Снежный барс, вам всё равно продадут эти самые ноунеймовские китайские клещи DT 266.

Они недорогие, и скорее всего, для профессионалов не подойдут.

Но для любителя, для редкого внезапного использования они однозначно годятся. Я не вижу смысла вкладываться в профессиональный измерительный инструмент, если я не электрик, а мимопроходил.

Когда нужно найти поломку в элекрической части различных электроинструментов типа болгарки, перфоратора, пилы – они годятся. Починить чайник, утюг, поковыряться в электрическом щитке – тоже вполне.

Я покупал их лет 5 назад за 160 гривен (это 388 российских рублей). Сейчас они стоят не намного дороже, около 220 гривен.

Клещи упакованы в картонную коробку, и дополнительный футляр из какой-то ерундовой, похоже, бумажной ткани. Он закрывается на змейку, и мне удобно хранить его в этом хозяйстве, а не просто в коробке.

Клещи многофункциональные, инструкция на английско китайском, хотя в интернете можно найти русский вариант. Но чисто методом тыка и пользуясь надписями на панели, понятно, что мы меряем, чем, и в какой последовательности.

С помощью этого цифрового мультиметра можно измерить постоянное и переменное напряжение, переменный ток, сопротивление. Они применяются для прозвонки цепи и поиска разрыва.

Питание прибора происходит от батареи 9В (6F22), это обычная крона.
Клещи лёгкие, вес их около 350 грамм.

Диапазон измерений выбирается вручную. На панели есть ручка переключатель. Она двигается в любую сторону, с мягкими щелчками.

Для измерения в комплект входят два щупа, красный и чёрный. Они подключаются к прибору в нижней части панели, там есть три гнезда.

В основном используются чёрное и красное, Щупами можно измерять разные показатели, пользуясь ручкой выбора диапазонов. Так можно измерить межфазное, однофазное напряжение и ещё кучу всего околоэлекрического.

Кроме этих двух щупов для тестера в верхней части есть две разводные губки – они красного цвета.

Они раскрываются с помощью клавиши сбоку корпуса. Внутрь этих губок помещается провод, который не нужно отключать от сети. И таким образом бесконтактным способом измеряем переменный ток.

Из удобностей прибора могу назвать звуковой сигнал, который слышится при прозвонке цепи. Есть функция удержания данных.
Справа расположена жёлтая кнопка на торце корпуса, её надо нажать для удержания циферок на дисплее. Сброс показаний происходит повторным нажатием. Прибор также подаст сигнал о том, что батарейку пора менять.

Показания выводятся на не слишком большой ЖК дисплей, цифры не самые крупные. Однако видно хорошо, если нет, то пользуемся жёлтой кнопкой в узких и тёмных местах. Цифры могут выскакивать от 0 до 1999.

Технические характеристики сюда переписывать не буду, но они достаточные для обычных нужд, на панели все ОТ и ДО хорошо видно.
Точность измерений прибора меня устраивает, небольшая погрешность имеется, особенно, если величины невысокие. Не критично.

Главное не крутить его и не переворачивать вверх ногами, при дёргании прибор начинает нервно менять показания.

Для тех, кто, как я, любит поколупаться в электронике и разного рода схемах и платах, эти клещи не подойдут. Ими нельзя проверить всякую мелочёвку, к примеру, конденсаторы, для этого недостаточный диапазон. Но это не страшно, так как я перед покупкой это знал.

В целом цифровые токовые клещи Digital Clamp meter DT 266 мне нравятся и устраивают функционалом, ценой, и удобством.

Измерительные клещи — назначение

Клещи токоизмерительные представляют собой прибор, основным назначением которого является измерение электрического ток без разрыва электрической цепи и нарушения ее функционирования.

Дополнительно этот прибор способен измерять также напряжение, частоту, температуру (в некоторых моделях).

В соответствии с измеряемыми величинами электроизмерительные клещи делятся на амперметры, вольтметры, ваттметры, фазометры, ампервольтметры.

К самым распространенным относятся клещевые амперметры для измерения переменного тока, получившие название токоизмерительных клещей. С их помощью можно быстро измерить ток в проводнике, не разрывая и не отключая электрическую цепь. Электроизмерительные клещи могут применяться в электроустановках до 10000В.

О назначении многих электрических приборов и инструментов известно любому обывателю – все знают, зачем нужен паяльник или электрическая дрель. Но далеко не у каждого, даже не на каждом предприятии найдутся токоизмерительные клещи.

Несмотря на это, токовые клещи предназначены для широкого использования, просто очень многие не знают о существовании такого прибора и не умеют ним пользоваться.

Где применяются электроизмерительные клещи?

Клещи токоизмерительные могут стать незаменимым помощником как для бытовых потребителей, так и на предприятиях различных масштабов. С их помощью возможно:

• — определять фактическую нагрузку в сети. Чтобы определить нагрузку однофазной сети, осуществляется замер на вводном кабеле, полученное значение тока в амперах умножается на напряжение в сети и косинус угла между фазами (cos φ). Если отсутствует реактивная нагрузка (мощные индуктивные элементы, дроссели, двигатели), то последнее значение принимается равным единице (cos φ = 1).
• — для измерения мощности различных приборов. В случае возникновения необходимости измеряется сила тока участка цепи с подключенным потребителем. Мощность определяется по вышеописанной формуле.
• — для проверки функционирования приборов учета потребления электроэнергии, например, сверки показаний счетчиков с фактическим потреблением.

Конструкция и обозначения

В состав электроизмерительных клещей любой модификации входят следующие основные части: клещи-магнитопровод, переключатель диапазонов и функций, дисплей, выходные разъемы, кнопка фиксации измерений. В данной статье рассматриваются токовые клещи марки mastech M266.

Переключатель может быть установлен в одно из положений режимов измерений:

1. — DCV – постоянное напряжение;
2. — ACV – переменное напряжение;
3. — DCA – постоянный ток;
4. — ACA – переменный ток;
5. — Ω — сопротивление;
6. — значок диода – проверка диодов;
7. — значок сигнала – прозвонка с зуммером.

Три входных разъема прибора имеют защиту от перегрузки. При подключении прибора черный провод щупов подсоединяется к разъему «COM», а красный – к разъему «VΩ». Третий разъем, обозначенный как «EXT», применяется для подключения измерителя изоляции.

Порядок измерения тока

Переключатель пределов устанавливается в положение, соответствующее необходимому диапазону измерения переменного тока. Токовые клещи подключаются к измеряемому проводнику.

Если на дисплее наблюдается только значение «1», то необходимо переключатель пределов установить на более высокое значение, так как возникла перегрузка.

Порядок измерения напряжения

Красный провод щупа подсоединить к разъему «VΩ», черный – к «COM». Переключатель пределов установить в положение, соответствующее измеряемому диапазону.

Щупы подсоединить к измеряемой нагрузке или источнику напряжения. На экране прибора будет наблюдаться измеряемое напряжение, а также его полярность. Если на экране наблюдается только значение «1», то переключатель пределов необходимо переключить на более высокое значение, так как возникла перегрузка.

Порядок измерения сопротивления

Щупы прибора так же, как и при измерении напряжения. Переключатель диапазонов установить на диапазон «Ω». Если прибор используется для прозвонки, то переключатель нужно установить в соответствующее положение. Если сопротивление измеряемого участка схемы меньше 50 Ом, то будет звучать сигнал зуммера.

Электроизмерительные клещи – принципы работы

В работу простейших токоизмерительных клещей переменного тока положен принцип одновиткового трансформатора тока.

Его первичная обмотка представляет не что иное, как провод или шину, в которой измеряется ток. Вторичная обмотка, имеющая больше количество витков, намотана на разъемный магнитопровод и находится в самих клещах. К вторичной обмотке подключен амперметр.

Измерив ток, который протекает во вторичной обмотке с учетом известного коэффициента трансформации измерительного трансформатора, можно получить величину тока, измеряемую в проводнике.

Заметим, что с помощью токоизмерительных клещей измерять ток (а по сути — нагрузку) в цепи совсем не сложно и очень удобно. Сам процесс измерения заключается в следующем.

С помощью рукоятки выставляется измеряемая величина. Клещи размыкаются, в них пропускается проводник, рукоятка отпускается и клещи замыкаются. Дальнейший порядок использования электроизмерительных клещей точно такой же, как и при обращении с обычным тестером.

Подсоединять клещи можно как к изолированному, так и неизолированному проводу. Самое главное – охватываться должна только одна шина. На индикаторе прибора отображается величина тока измеряемой цепи.

Чтобы обеспечить работу в труднодоступных местах, современные токовые клещи обычно оснащаются кнопкой, фиксирующей показания.

Таким образом, если охватить проводник и нажать кнопку, то после размыкания магнитокопровода на экране прибора сохранится зафиксированное измеренное показание прибора.

По токоведущей части, которая охвачена магнитопроводом, проходит переменный ток. В магнитопроводе создается переменный магнитный поток, в результате которого во вторичной обмотке возникает электромагнитная индукция – по ней (вторичной обмотке) начинает протекать ток, который измеряется амперметром.

Современные токоизмерительные клещи выполняются по схеме, в которой сочетается трансформатор тока и выпрямительный прибор. Она позволяет выводы вторичной обмотки присоединять к измерительному прибору через набор шунтов, а не напрямую.

Как пользоваться токоизмерительными клещами

Как измерить нагрузку сети в квартире?

Переключатель диапазонов устанавливается в положение АСА 200. Раскрыв токовые клещи, на вводе в квартиру охватить ними изолированный провод, зафиксировать показания, которые появились на экране прибора.

Полученная величина умножается на напряжение сети 220 В, косинус берется равным единице.

Пример. Допустим, прибор показывает 6А. Это значит, что нагрузка сети квартиры составляет:

Р = 6 · 220= 1320 Вт = 1.32 кВт.

По этим данным можно проверить правильность работы счетчика потребляемой электроэнергии, соответствие фактической нагрузке вводного кабеля и др.

Маленькая хитрость при измерениях

Как можно измерить небольшой ток с помощью электроизмерительных клещей?

Для того, чтобы измерить токоизмерительными клещами небольшую силу тока, необходимо провод, на котором нужно узнать ток, намотать несколько раз на разомкнутый магнитопровод. Предел измерений установить на минимальное значение.

Для того, чтобы определить фактическое значение тока, необходимо показания прибора разделить на количество витков провода, намотанного на магнитопровод.

Как пользоваться токоизмерительными клещами

Токоизмерительные клещи – это прибор для измерения электрического тока без разрыва электрической цепи. То есть, чтобы пользоваться этим инструментом, не надо разрезать провод и применять щупы. Как правило токовые клещи не делают в виде отдельного устройства, а встраивают в многофункциональные приборы – мультиметры, которые могут измерить множество других параметров: напряжение, сопротивление, температуру.

Токовые клещи как пользоваться

Пользоваться токоизмерительными клещами несложно:

находим место, где можно свободно обхватить клещами одиночный проводник;

переводим ручку переключения режимов измерения в положение
A

(в сети переменного тока)
или на указатель A- (в сети постоянного тока);

нажимаем на кнопку раскрытия клещей;

обхватываем нужный проводник и устанавливаем клещи перпендикулярно плоскости провода;

отпускаем кнопку раскрытия клещей, замыкая тем самым цепь магнитопровода;

происходит измерение тока и полученное значение отображается на дисплее.

Как измерить ток, если не можем найти одиночный провод

Основная проблема при работе с токоизмерительными клещами – очень сложно найти одиночный проводник. Нельзя вот так просто обхватить токовыми клещами провод от электрочайника: прибор при этом просто ничего не покажет.

Как правило все провода электроприборов состоят из трех изолированных жил (фаза, ноль, земля) и упакованы в одну общую изоляцию. А нам нужен отдельный проводник, не будешь же ради этого резать кабель.

Но я знаю два способа, как как обойти этот момент.

1. Делаем простейший переходник-удлинитель из отдельных проводников, где легко можно обхватить клещами одиночный провод:

2. Проводим измерение во входном щитке. Для этого отключаем все электроприборы в квартире, кроме того, на котором нам надо измерить потребляемый ток. Во входном щитке провода с центрального автомата выведены отдельно. Обхвтываем токоизмерительными клещами один из проводников и снимаем показания.

Токовые клещи принцип работы

Как работают токоизмерительные клещи? Работа этого токоизмерительного прибора переменного тока основана на принципе одновиткового трансформатора. Его первичная обмотка представляет провод или шину, в которой измеряется ток. Вторичная обмотка намотана на разъемный магнитопровод и находится в самих клещах.

Измерив ток, который протекает во вторичной обмотке, можно получить величину тока в проводнике.

Как повысить точность измерения

При измерении небольшой силы тока, намотайте проводник (в котором измеряется ток) несколько раз на магнитопровод. В этом случае суммарный магнитный поток увеличивается пропорционально количеству витков и также возрастает показание на дисплее. Величину отсчета разделите на количество витков и получите точное значение даже для маленьких токов.

Пример использования токовых клещей

Приведем пример того, как пользоваться токоизмерительными клещами при измерении нагрузки в сети 220 В.

Например, мы хотим измерить потребляемую мощность электрического чайника;

устанавливаем переключатель в положение A

;

токовыми клещами обхватываем одиночный проводник;

снимаем показания;

полученную величину силы тока умножаем на напряжение в сети 220 В.

Так, если прибор показывает 7,16 А, то потребляемая мощность составит:

Как пользоваться токоизмерительными клещами видео

Клещи токоизмерительные: как правильно пользоваться

Токоизмерительные клещи, просто необходим в арсенале каждого электрика. Как устроены, что они могут измерять и как ими работать.

266 CLAMP METER токоизмерительные клещи

MULTIMETER

Еще один вариант китайских производителей. Полезен для измерений переменного тока, не разрывая цепи, и сопротивления изоляции.

Измерения тока происходит за счет обхвата клещами проводника, находящегося под нагрузкой.
Т.е. одного провода из двух или трех в зависимости от количества фаз в сети.

Для измерения, например, тока потребления агрегата холодильника, нужно с задней стороны найти отдельный питающий провод и делать замеры с него.

Вообще, много бытовой техники с трудным доступом к отдельному проводу – пылесосы, холодильники, электропечи, стиральные машины.
При необходимости можно изготовить переходник из удлинителя. Снять первичную изоляцию в оном месте длиной сантиметров 15 и развести провода, чтобы вставить клещи.
В основном ток замеряется при подозрении на междувитковое замыкание электродвигателей бытовой техники.
Встроенный, в клещи, мегоометр служит для измерения сопротивления изоляции электрооборудования.

Существуют нормы допустимых значений сопротивления оборудования и кабелей.
Бытовую технику производители стараются изготовлять в пластмассовых корпусах, чтобы максимально защитить потребителя от удара током, в том числе из – за плохого сопротивления изоляции электроэлементов.

Самый народный и просто необходимый электроизмерительный прибор это обычная лампа накаливания, контрольная лампа (“контролька”).
Как её изготовить смотри здесь.

Лампу следует применять небольшой мощности: до 60 ватт.
Уникальность контрольной лампы состоит в том , что при замерах, хоть и примерных, величины напряжения, она становится нагрузкой (потребителем) замеряемой цепи.

Является необходимостью при работе с автомобильной электрикой, только электролампа на другое напряжение 12 или 24 вольта, в зависимости от электрооборудования автомобиля.

По какому принципу работает инструмент

Прежде чем поговорить о том, как пользоваться токоизмерительными клещами, необходимо понять принцип их работы. В принцип работы заложен закон взаимоиндукции. Работа токоизмерительных клещей напоминает работу трансформатора. Измеряемый проводник выполняет функцию первичной обмотки и вокруг него формируется переменное магнитное поле. Клещи прибора выполняют функцию вторичной обмотке трансформатора и согласно закона взаимоиндукции на них индуцируется ток. Исходя из показателей этого тока, рассчитываются основные измеряемые технические параметры тока.
Главным преимуществом прибора является возможность измерять токи не подключая прибор в разрыв электрической цепи и измерение больших токов нагрузки. Токоизмерительные клещи с мультиметром отличает то, что помимо самих клещей они комплектуются еще и щупами, для измерения необходимых параметров, например сопротивления, посредством прямого контакта с проводником.

Руководство по работе с мультиметром

1. Проверьте 9В батарею путем включения прибора. Если батарея разряжена, на дисплее возникнет знак [- +]. Если необходимо заменить батарею смотрите раздел «Уход за прибором»

2. Знак «!» рядом с гнездами прибора предупреждает о том, что входные токи и напряжения не должны превышать указанных величин. Это сделано для предотвращения повреждения схемы прибора.

3. Перед измерением необходимо переключатель пределов установить на требуемый диапазон измерений.

4. Если предел измеряемого тока или напряжения заранее неизвестен, установите переключатель пределов на максимум и затем переключайте вниз по мере необходимости.

5. При возникновении на дисплее «1» (перегрузка) необходимо переключиться на верхний предел измерений.

Измерение постоянного напряжения

1. Вставьте красный щуп в гнездо «V,Ω,mA» черный — в гнездо «СОМ»

2. Установите переключатель пределов в положение V= и подсоедините концы щупов к измеряемому источнику напряжений . Полярность напряжения на дисплее при этом будет соответствовать полярности напряжения на красном щупе.

Встроенный зуммер звучит, если сопротивление менее 1кОм

Не подключайте прибор к напряжению более 1000В. Индикация возможна и на больших напряжениях, но при этом есть опасность повреждения схемы прибора.

Измерение переменного напряжения

1. Вставьте красный щуп в гнездо «V,Ω,mA» черный — в гнездо «СОМ»

2. Установите переключатель пределов в положение V= и подсоедините концы щупов к измеряемому источнику напряжений. Полярность напряжения на дисплее при этом будет соответствовать полярности напряжения на красном щупе.

Не подключайте прибор к напряжению более 1000В. Индикация возможна и на больших напряжениях, но при этом есть опасность повреждения схемы прибора.

Измерение постоянного тока

1. Вставьте красный щуп в гнездо «V,Ω,mA» черный — в гнездо «СОМ» . Подключите черный провод к разъему CОМ, а красный к разъему mA для токов до 200мА. Для токов максимум до 10А подключить красный щуп к гнезду 20А.

2. Установите переключатель пределов в положение А= и подсоедините концы щупов последовательно с нагрузкой. Полярность тока на дисплее при этом будет соответствовать полярности на красном щупе.

Максимальный входной ток равен 200mA или 20А в зависимости от используемого гнезда. Превышение предельных значений вызовет выгорание предохранителя, что потребует его замены. Заменять предохранитель следует аналогичным на ток не более 200мА. Несоблюдение этих требований может привести к повреждению схемы. Вход 20А не защищен. Максимальное падение напряжения 200мВ.

Измерение сопротивления

1. Вставьте красный щуп в гнездо «V,Ω» черный — в гнездо «СОМ».

2. Установите переключатель функций на требуемый диапазон и подсоедините концы щупов к измеряемому сопротивлению.

Если величина измеряемого сопротивления превышает максимальное значение диапазонов, на котором производиться измерение, индикатор высветит «1». Выберите больший предел измерений. Для сопротивлений 1МОм и выше время установления показаний составляет несколько секунд. Это нормально для измерения больших сопротивлений.

Замечание 1. Когда цепь разомкнута на дисплее будет индицироваться «1».

3. При изменении сопротивлений в схеме убедитесь, что схема обесточена и все конденсаторы полностью разряжены.

4. Напряжение разомкнутой цепи на пределе 200М равно 3В. При замкнутых накоротко, концах на этом пределе дисплей показывает 1,0+-0,1МОм, это нормально. При измерении сопротивления в 10МОм дисплей будет показывать 11Мом, при изменении сопротивления в 100МОм дисплей будет показывать 101МОм. 1,0 (+-0,1) является константой, которая должна вычитаться из показаний.

Проверка диодов и звуковая прозвонка

1. Подключите красный провод к разъему «V,Ω» черный — к разъему «СОМ». (Полярность красного при этом будет «+»)

2. Установите переключатель диапазонов на предел «—|>|—» и подсоедините щупы к измеряемому диоду (красный щуп к аноду, а черный — к катоду проверяемого диода), дисплей покажет прямое падение напряжения на диоде. Если диод включен наоборот, то будет выведена цифра «1».

3. Подсоедините щупы к двум точкам исследуемой цепи. Если сопротивление будет менее 5Ом зазвучит сигнал.

Измерение h FE транзистора

1. Установите переключатель функций на диапазон h FE.

2. Определите тип транзистора: «NPN» или «PNP» и найти выводы эмиттера, базы и коллектора. Вставьте выводы в соответствующие отверстия панельки на передней панели.

3. На дисплее будет значение h FE при токе базы 10 мкА и напряжении коллектор-эмиттер 2,8В.

Генератор сигнала 5В 50Гц (Только мод. DT-832)

В этом режиме на выходных щупах прибора, подключенных к гнездам VΩmA” and “COM” прибора, появляется сигнал 5В (внутреннее сопротивление 50кОм) 50Гц прямоугольной формы.

Выходное напряжение будет примерно 5 В (двойная амплитуда) с постоянной составляющей, поэтому может понадобиться разделительный конденсатор.

Измерение температуры

1.Установите переключатель функций на диапазон ТЕМР температура корпуса отобразится на дисплее со знаком °С.

2. Подключите термопару типа К к гнездам «СОМ» и «V,Ω,mA».

3. Коснитесь проверяемого объекта термопарой.

4. Считайте температуру на дисплее в °С.

Инструкция по применению

Практически все токовые клещи, присутствующие сегодня на рынке, являются цифровыми. Давайте подробно рассмотрим, как пользоваться токоизмерительными клещами.
Разберём это на примере цифрового и аналогового прибора.

Цифровые клещи М266

Прибор является профессиональным. Состоит из цифрового табло на жидких кристаллах, на котором отражаются все измеряемые показатели, кругового поворотного переключателя. На его шкале нанесены основные параметры пределов измерений и их значения в нужном диапазоне. Основной рабочей частью прибора являются сами клещи (клещи — трансформатор).

На рисунке выше изображена панель управления цифровыми токоизмерительными клещами М266.

А на рисунке ниже — поставляемая комплектация этого прибора.

Прибор имеет пределы измерений по току – 20А, 200А и 1000А
Цифровые измерительные клещи М266 снабжены мультиметром с щупами. С их помощью можно проводить измерение напряжения до 1000 Вольт постоянного и 750 вольт переменного тока. Прибором можно проверить исправность полупроводниковых диодов, использовать прибор для прозвонки электрических цепей, измерять температуру. Данные токовые клещи могут измерять ещё и сопротивление изоляции проводников до 2000 МОм.

Про токоизмерительные клещи M266 видео смотрите ниже:

Аналоговые клещи Ц4501

Этот измерительный прибор использует для проведения замеров те же принципы физики, что и цифровые клещи, но его функциональность несколько ниже. Прибор имеет пределы измерений по току – 10А, 25А, 100А, 250А и 500А, по напряжению 30В и 600В, по сопротивлению 2кОм. Но он не может измерять сопротивление изоляции и температуру. По всем остальным показателям он не уступает цифровому прибору.

Как проводить измерения

Для того чтобы провести измерение цифровыми токоизмерительными клещами необходимо выполнить следующие операции:

• Включить прибор и выставить поворотный переключатель в нужный вам сектор предела измерений;
• Завести проводник между магнито-несущими трансформаторными клещами;
• Дождаться появления результатов измерения на табло.

Проводя работы по измерению напряжения и силы тока в электрических сетях с помощью измерительных токовых клещей необходимо помнить про следующие тонкости такой работы:

• В случае если параметры, выводимые на табло прибора не корректны – убедитесь в том, что правильно выбрали измерительный диапазон для работы с прибором. При проведении измерений со стрелочным прибором, стрелку может «зашкаливать»;
• Для того чтобы использование измерительного прибора дало максимально точные результаты рекомендуется воспользоваться следующим способом измерения: возьмите в клещи несколько витков измеряемого проводника (это надо делать, предварительно обесточив данный проводник и проверив отсутствие напряжения индикатором), а после подачи напряжения полученные результаты измерения поделите на количество витков, таким образом, полученный результат будет наиболее точно отражать реальный рабочий ток;
• Строго соблюдайте все меры безопасности при работе с цепями, находящимися под напряжением.

Мультиметр DT266 сгорели резисторы

Мультиметры серии имеют LCD дисплей с разрядностью 3,5. Их особенностью является то, что они сочетают в себе как простой мультиметр, так и токовые клещи, обеспечивающие измерение переменного тока больших величин без разрыва цепи. Они отличаются малыми размерами и относятся к категории карманных, что обеспечивает удобства при проведении измерений. Небольшая цена сделала эти мультиметры доступными широкому кругу радиолюбителей.

Опции: and or. Search datasheet.

Что нужно помнить

Важно помнить, что все работы по построению и обслуживанию электрических сетей, а так же по проведению электротехнических измерений должны выполняться только специально обученным персоналом, имеющим все необходимые допуски и наряд на выполнение работ под напряжением. Соблюдайте правила электробезопасности, а именно: используйте обувь на резиновой подошве (диэлектрические калоши), применяйте резиновые диэлектрические перчатки, работайте с напарником.

Кроме того, избегайте касаний голыми частями тела токоведущих частей, не допускайте образования электрической дуги. Если вы не являетесь аттестованным специалистом, и работаете без напарника и наряда на выполнение работ – вы полностью перекладываете на себя всю ответственность за возможные повреждения и травмы, которые вы можете получить в процессе их выполнения.
Электричество опасно для жизни, важно помнить об этом, и соблюдать все меры безопасности. Особенно в том случае, когда речь идёт о проведении работ в щитовых. Ведь сила тока в них выше, чем в домашней сети, равно как и напряжение. Именно там и используются в основном токоизмерительные клещи. Не пренебрегайте возможностью обратиться за помощью к обученным специалистам, не рискуйте своей жизнью понапрасну.
В случае если вы всё-таки решили провести подобные работы самостоятельно – изучите видео, прочитайте внимательно инструкции, как пользоваться токовыми клещами, и только после этого, с соблюдением всех мер безопасности, приступайте к работам.
Как пользоваться токоизмерительными клещами видео смотрите ниже:

Токоизмерительные клещи это простой и современный прибор, позволяющий без труда получить все необходимые данные, не вступая в прямой контакт с электричеством. Особенно важно их использование в случаях линий с большой силой тока, где стандартные мультиметры не подойдут, из-за малого сечения измерительного проводника.

Однако никогда не забывайте об опасности, которую представляет собой для здоровья человека электрический ток. И если вы сомневаетесь в своей квалификации – не приближайтесь к электрическим сетям, распределительным щитам, и электромонтажным работам. Ценой ошибки здесь может оказаться жизнь. Берегите себя и пользуйтесь услугами профессионалов.

Токоизмерительные клещи Expert 266C IEK

Описание Токоизмерительные клещи Expert 266C IEK

Токоизмерительные клещи позволяют измерять силу тока бесконтактным способом с высокой точностью, не прерывая подачу электроэнергии потребителям. При измерении силы тока щупы клещей, в которых вмонтированы ферритовые сердечники, обхватывают проводник, оставаясь полностью изолированными от открытых участков проводов. За счет образования ферритами колебательного контура при протекании тока по проводнику возникает магнитная индукция, значение которой прямо пропорционально силе тока, протекающей по проводнику. Это значение регистрируется токовыми датчиками токоизмерительных клещей и преобразуется в значение силы тока. Токоизмерительные клещи IEK соответствуют требованиям ГОСТ 12.2.091-2012 в части безопасности приборов и ГОСТ Р МЭК 61326-1-2014, ГОСТ Р 51522.2.2 (МЭК 61326-2-2) в части электромагнитной совместимости.

Описание достоинств и отличий продукции

• Мультиметры и токоизмерительные клещи IEK проходят 100% калибровку, что гарантирует высокие показатели точности измерений.
• Токоизмерительные клещи серии Expert поставляются в удобной защитной сумке-чехле.
• Особое внимание — безопасности пользователя.
• Все серии мультиметров снабжены измерительными щупами профессионального качества.
• Категория безопасности: КАТ II 600В.
• Соединения проводов обладают повышенной надежностью, повышающее срок эксплуатации измерительных щупов в несколько раз по сравнению с комплектующими дешевых мультиметров.
• Измерительные приборы серий Professional и Expert, предназначенные преимущественно для профессионального использования, упакованы в коробки удобные для транспортировки и последующего хранения.
• У мультиметров серий Mater и Professional в комплект поставки входит прорезиненный чехол, защищающий прибор от повреждений при падении.
• Выдвижная ножка чехла позволяет удобно располагать мультиметр во время измерений.
• Все серии мультиметров и токовых клещей снабжены фирменной батарейкой 9В типа «Крона».
• Батарейка расположена вне прибора, поэтому во время хранения не происходит ее разрядки.
• Исключение: серия Compact. Напряжение питания 12В, тип батарейки «23А».
• Для серий мультиметров Universal, Master и Compact, имеющих высокую популярность у розничных покупателей, разработан привлекательный формат упаковки.
• Блистер удобно размещать на торговом оборудовании с подвесом.
• Сбалансированный ассортимент, удовлетворяющий потребности как профессиональных пользователей, так и любителей.
• Расширенная комплектация обеспечивает готовность к работе сразу после приобретения.
• Контроль точности измерений.
• Гарантия 1 год.

Dt 266 clamp meter схема

Небольшой видео- обзор всех режимов электрических измерений данного мультимера. Если же требуется замерить величину силы тока свыше ma, то использовать нужно гнездо 10ADC. Если поставим на большую показания прибора будут менее точными. Может кто знает как полечить моего больного? Правда при этом стоимость их может быть сопоставима со стоимостью самого тестера. Чтоб при каждом чихе настройка не сбивалась, изменил делитель у подстроечника на схеме зеленым.

Ресанта DT Токовые клещи инструкция, поддержка, форум, описание, мануал, руководство, Обзор, Инструкция по эксплуатации.

Как пользоваться этими измерительными устройствами

Приборы этого типа относятся к таким изделиям, неправильное использование которых в большинстве случаев приводят к их поломке. А если учесть, что они практически не ремонтопригодны, то работать с аппаратом следует аккуратно, изучив инструкцию и обладая хотя бы начальными знаниями электротехнических измерений.

Как пользоваться наиболее распространенным мультиметром DT 830B

Работа с этой моделью предполагает предполагает следующие виды измерений:

• Измерение силы тока: данный прибор позволяет проводить замеры только постоянного тока. Для этого щупы, включенные в гнезда “COM” и “VΩmA” включаются в цепь последовательно с нагрузкой. При токе более 0,2 А щуп “VΩmA” переключаем в гнездо “10А”. Переключатель пределов установить в требуемое положение. Для измерения переменного тока необходимо воспользоваться прибором типа DT-9202A/9208A. Измерение прибором силы тока свыше 10А не предусмотрено. Для этих целей воспользуйтесь моделью с токоизмерительными клещами, например модели Mastech MY-68.
• Измерение напряжения: прибор может измерять значения постоянного и переменного напряжения. Для этого щупы подключаются в гнезда “COM” и “VΩmA”, а переключателем выбирается род напряжения DCV – постоянное, ACV – переменное, и необходимый предел. Как определить полярность напряжения: При подключении черного щупа к разъему “COM”, красного к “VΩmA”, а вторых концов к “минусу” и “плюсу” соответственно, на индикаторе прибора показания будут без знака “-” (минус)
• Измерение сопротивления: переключатель ставится в положение “Ω” на необходимый предел измерения. Измеритель DT-830B позволяет контролировать данный параметр в пределах 200 Ом – 2МОм с точностью 1%
• Как пользоваться тестерами DT-832, DT-838 и другими этой серии: точно также, как и моделью 830
• Мультиметры M-830 .. M-838 являются полными аналогами описанных выше приборов. Кроме того, М 838 снабжен термопарой для замера температур в диапазоне 20 .. 300 град.С

Описание цифровых приборов и работа с мультиметром подробно изложены в инструкции по эксплуатации, руководства на самые распространенные из них можно скачать по ссылкам ниже.

Источник
