Модуль контроля заряда аккумулятора xy l30a инструкция

Для входа и выхода из меню удерживайте SET несколько секунд.

Когда напряжение на аккумуляторе ниже настройки ‘dn’ зарядное устройство начинает заряжать, когда напряжение достигает настройки ‘UP’ заряд прекращается.

Так же можно установить время зарядки. Когда напряжение на аккумуляторе ниже настройки ‘dn’ зарядное устройство начинает заряжать в течении установленного времени. Если время вышло, но напряжение ниже ‘dn’ реле продолжает заряжать и мигает светодиод H:ER чтобы напомнить пользователю что время вышло. Нажатие любой клавиши прекращает мигание светодиода.

Процент заряды равен (напряжение батареи)/(‘UP’-‘dn’).

Цена вопроса: 500 ₽

Описание

XY-L10A: https://ru.aliexpress.com/store/product/XY-L10A-Lithium-Battery-Charge-Control-Module-8-4v12v24v-Timed-Overcharge-Protection-Relay-Switch-DC6V-60V/2792045_32884275240.html?spm=a2g0v.12010608.0.0.6e4b757eObsMNF

Модуль основные характеристики:

1. Поддержка свинцово-кислотные Батарея и действуя Батарея, диапазон напряжения: 6 V ~ 60 V;

2. Может отображать напряжение, процент батареи, время зарядки в то же время через ЖК-дисплей;

3. Функция очень мощная, обеспечивает автоматическое управление зарядкой,

Время контроля заряда, также может настроить и загрузить соответствующий параметр через последовательный порт;

Функция Описание

1.Автоматический контроль заряда функция:

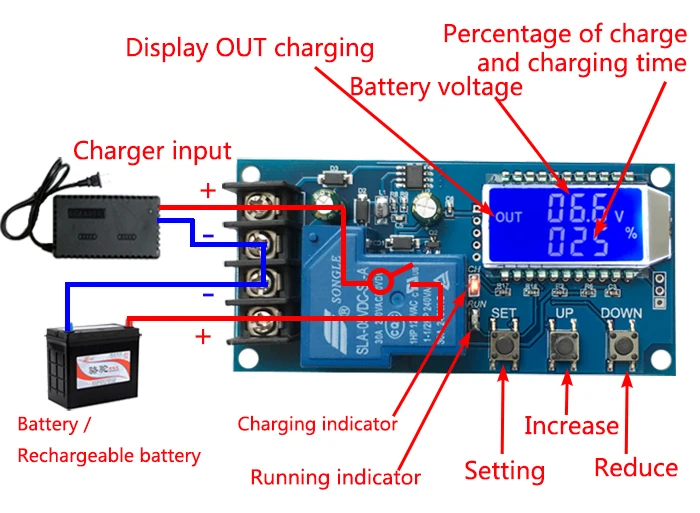

Установив volt-HI: ‘UP’ volt-LI: ‘dn’; когда напряжение батареи ниже volt-LI: ‘dn’, реле приводит, зарядное устройство начинает заряжать аккумулятор; когда напряжение батареи до Вольт-привет: ‘UP’, реле diconnected и автоматическая зарядка завершается один раз;

2.Функция контроля времени зарядки:

Как включить функцию контроля времени?

После ввода набора параметров установите параметр op не нулевой, затем включите функцию контроля времени, параметр op по умолчанию: — h, по умолчанию не включается функция контроля времени;

После открытия функции контроля времени (OPНе является нулевым), когда напряжение батареи ниже Вольт-ли‘Dn‘, Зарядное устройство начало заряжать аккумулятор, система начала работать; во время синхронизации напряжение батареи ≥ Вольт-привет‘Вверх‘, Реле отключения; еслиOPВремя истекло, напряжение батареи все еще ниже Вольт-ли‘Dn‘, Реле сохраняет проводимость, автоматически закрывает функцию контроля времени зарядки и мигаетH: ERДля напоминания пользователя, установка параметров времени является неразумной; нажмите любую клавишу, чтобы остановить мигание;

Примечание: Формат времени: 00:59 (00 для часов, 59 для минут) Максимальное время 99: 59, что составляет 100 часов.

3.Функция загрузки последовательных данных и настройки параметров:

Система поддерживает загрузку данных UART и настройку параметров

UART: 115200,8, 1

Cmd	Func
На	Реле с тем, чтобы открыть
Off	Реле общего назначения из строя, чтобы открыть
Старт	Начните загрузки данных
Stop	Единый загрузки данных
Прочитать	Ознакомьтесь с param установка
Dw10.0	Комплект Вольт-ли: ‘dn’
Up20.0	Установить Вольт-привет: ‘UP’
Xx: xx	Установите время зарядки OP 00:00 стоп-время зарядки

Формат сообщения загрузки данных:

Напряжение батареи + процент батареи + время зарядки + состояние заряда 12,0 в, 020%, 00:10, оп

PArameterSЭттинг

А) нажмите и удерживайтеНаборКлюч для входа в интерфейс настройки;

Б) Переключайте параметры, которые вы хотите установить коротким нажатиемНабор;

В) после выбора параметров, может быть установленВверх/внизДля поддержки короткого нажатия, длительного нажатия (быстрое увеличение или уменьшение); для установки других параметров Повторите шаг b, c);

D) после того, как все параметры установлены, нажмите кнопку set для выхода и сохранения;

TОнKЕуFUnctionDEscription:

В интерфейсе запуска (основной интерфейс):

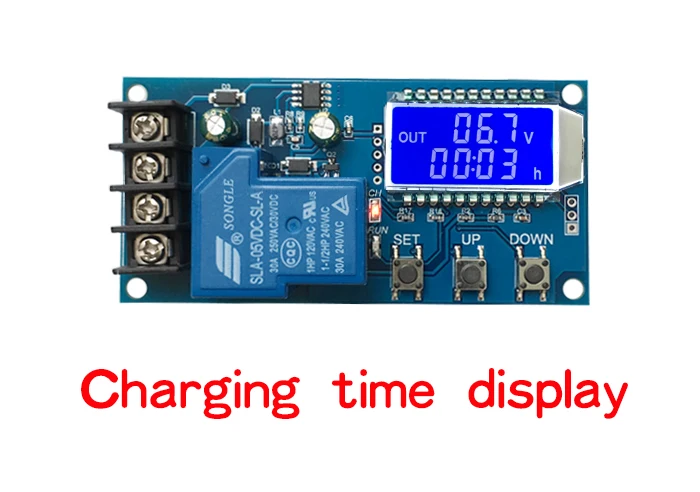

Короткое нажатиеНаборКнопка для отображения текущего набора параметров; короткое нажатиеВверхКнопка, переключение отображения процент заряда и время зарядки;

Короткие ПрессВнизКнопка, выберите включение/выключение реле, если реле может быть закрыто, будет отображаться «выключено» в качестве напоминания;

Нажмите и удерживайте кнопкуВверхКнопка, переключатель низкого энергопотребления

On: Нет работы за 10 минут выключение подсветки

Выключение: подсветка Всегда яркая

Нажмите и удерживайте кнопкуНаборКнопка, введите настройки параметров.

Расчет по напряжению в процентах:

Процент напряжения = Напряжение батареи/(Вольт-HI-volt-LI)

Дополнительные Особенности

A) функция записи времени зарядки: не открывается контроль времени зарядки, продукт будет записывать Полное время, когда входной интерфейс отображения времени, мигающий дисплей времени зарядки, И затем выход времени отображения интерфейса или следующего заряда, чтобы открыть (проводимость реле), когда пустой;

Б) Автоматическое определение параметров: когда параметры установлены, выход, если Вольт-лиDn≥ Вольт-приветВверхСистема будет мигать»Ошибиться«В качестве напоминания;

C) обнаружение доступа к батарее: Этот продукт прикреплен к батарее, если не подключен к батарее, система будет показана в нисходящей ссылке»NbE«Как напоминание

Анализ распространенных поломок

Вопрос: Сколько подходит для использования на уровне V? Сколько вольтажа в данный модуль подходит?

A: этот раздел подходит для минимального 6 в, высочайшего диапазона напряжения 60 в, максимального уровня расходов 48 В, потому что 48 В батарея полная электричества в 60 в, И затем высокая температура, если ваша батарея выше 48 в, пожалуйста, выберите другой раздел.

В: мощность следующих электроприборов сломалась! Светодиодный проблесковый?

О: это потому, что ваш зарядный ток слишком большой или емкость батареи слишком мала, чтобы привести к тому, что питание немедленно достигает лимита напряжения, реле отключите, отсоедините, напряжение и быстро вниз до низкого напряжения, и начала перезаряжаться, цикл, В это время вы хотите уменьшить зарядный ток только линии, обычно зарядный ток является емкостью аккумулятора от 1 до 1,5, например, 20AH зарядный ток батареи, как правило, около 2-3a! Обратите внимание, что большой ток заряда вызовет повышенную температуру батареи, ускоренное старение, барабанные комплекты и даже Взрывы!

Вопрос: какой режим управления? Могу ли я автоматически циклить заряд? Можно ли использовать боковую зарядку? Могу ли я ограничиться потоком?

A: Это контроль напряжения, например, установите лимит напряжения 12,0 в, напряжение до 14,5 в, напряжение заряда до 14,5 в это значение на выключенном питании, напряжение вниз до реле 12,0 в закрыто и начать зарядку, может быть заполнен с стороны, режим контроля напряжения только для выключения и открытия, Не может ограничивать поток, ток зарядки полностью зависит от вашего зарядного устройства!

В: вход 12 В может или не может заряжать 24 В аккумулятор, или введите 48 В может дать 12 В заряд батареи?

A: Это простой регулятор напряжения, только играть роль переключателя, не может качаться на заряд батареи, так что вы хотите дать какой заряд батареи, чтобы быть готовым, что за зарядное устройство! Это нужно!

Доставка

Общее расчетное время, необходимое для получения заказа, показано ниже:

Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки. Общее время доставки разбито на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки вашего(их) товара (ов) для отправки из нашего склада. Это включая подготовку ваших товаров, проверку качества и упаковку для отправки.

Время доставки: Время нужно вашему(им) товару(ам) для отправления из нашего склада в вашего назначения.

Рекомендуемые способы доставки для вашей страны/региона приведены ниже:

Примечание:

(1) Время доставки, указанное выше, относится к расчетному времени рабочих дней, которое будет отправлена после отправки заказа.

(2) Рабочие дни не включают субботу/воскресенье и любые праздничные дни.

(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате любого форс-мажорного события, такого как стихийное бедствие, непогоды, войны, таможенные вопросы и любые другие события, находящиеся вне нашего прямого контроля.

(5) Ускоренная доставка не может использоваться для адресов PO Box

Способ оплаты

Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не уверены в способах оплаты.

*В настоящее время мы предлагаем COD платежи для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии. Мы отправим код подтверждения на ваш мобильный телефон, чтобы подтвердить правильность ваших контактных данных. Пожалуйста, убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

*Оплата с рассрочкой (кредитная карта) или Boleto Bancário доступна только для заказов с доставкой в Бразилии.

XY-L30A
(обновлено: 09 Jun 2021, 07:36:33)

Управление через GET запрос

http://[ip_adr]/cmdxyl?data=команда

Список команд:

on — Замкнуть контакты реле (запуск заряда батареи);

off — Разомкнуть контакты реле (прервать заряд батареи);

start — Начать выгрузку данных(подается при старте модуля);

stop — Остановить выгрузку данных;

read — Прочитать установки параметров;

dw10.0 — Установить нижний предел напряжения батареи (volt-LI);

up20.0 — Установить верхний предел напряжения батареи (volt-HI);

xx:yy — Установить количество часов (xx) и минут (yy) времени заряда батареи (OP). После истечения этого времени зарядка прекратится.

Управление через MQTT

Необходимо отправить в топик login/hostname/[set/]cmdxyl необходимую команду.

Топик — set добавляется, если включены отдельные топики.
