Общие положения
1. Для монтажа фасадных панелей и доборных элементов к ним используются оцинкованные саморезы с пресс-шайбой. Длина саморезов не менее 35 мм. Диаметр ножки для крепежных элементов не должен превышать 3 мм, диаметр шляпки — 9 мм. Запрещается использовать для монтажа саморезы-потаи.
2. Монтаж фасадных панелей осуществляется на деревянную горизонтальную обрешетку из брусков камерной сушки влажностью не более 12%, обработанных огне- и био- защитными составами, либо на обрешетку из оцинкованного металлического профиля. Рекомендуемое сечение реек деревянной обрешетки — 40х40 мм, металлической — 60х27 мм.
3. Фасадная панель и доборные элементы к ней крепятся метизами через перфорационные отверстия. Крепежные элементы устанавливаются строго перпендикулярно относительно панели в центр перфорационного отверстия. Наклоны и загибы крепежей не допускаются. Необходимо оставлять расстояние 1-1,5 мм между шляпкой крепежного элемента и монтируемой панелью, допуская ее перемещение при колебании температур (рис. 1).
На одну панель необходимо установить минимум пять крепёжных элементов.
Важно! Категорически запрещено крепление панелей к обрешетке вне специально предназначенных для этого отверстий, а также любыми иными способами, исключающими свободное движение при тепловом расширении.
4. Фасадные панели и доборные элементы к ним меняют линейные размеры при изменении температуры. В связи с этим необходимо оставлять расстояние между вертикальными доборными элементами и торцами панелей 5-10 мм, а между панелями — 1-1,5 мм и 2-3 мм соответственно. При отделке стены дома, длина которой превышает 6м, рекомендуется устраивать температурный шов, образованный двумя J-профилями (составив из них Н-профиль).
Важно! Появление при низких температурах незначительных видимых зазоров между панелями не является производственным браком и относится к физическим свойствам материала.
5. Вертикально расположенные доборные элементы крепятся следующим образом: крепежный элемент устанавливается в верхнее монтажное отверстие в верхний угол, для всех остальных перфорационных отверстий — в центр (рис. 2).
Расстояние между крепежными элементами при установке доборных элементов не должно превышать 250 мм.
6. При выполнении монтажных работ в холодное время года разрез панелей в требуемый размер необходимо осуществлять в тёплом помещении, предварительно выдержав в нём панели не менее 12 часов. Не рекомендуется устанавливать фасадные панели при температуре ниже О 0С.
7. Установку панелей на стены здания производите горизонтально, работая слева направо, снизу вверх.
8. Крепление дополнительных элементов (ставни, козырек и т.п.) поверх смонтированных панелей должно осуществляться к обрешетке через специально просверленные отверстия, аналогичные перфорационным отверстиям для крепежа.
9. Монтаж должен осуществляется специалистами, имеющими необходимую квалификацию для выполнения подобных работ.
Последовательность монтажа фасадных панелей Fineber
Установка обрешетки
Рейки обрешетки устанавливаются вокруг дверей, окон, на всех углах, по низу и по верху зоны установки панелей. Соблюдайте расстояние А между нижней и второй снизу направляющей, и расстояние В — между остальными направляющими, размеры указаны в таблице.
Для придания панелям большей жесткости рекомендуется монтировать дополнительную горизонтальную рейку посередине между основными рейками обрешетки. Для фасадных панелей коллекций Кирпич Клинкерный 3D и KLINKER дополнительную горизонтальную рейку необходимо смонтировать на уровне центрального горизонтального ребра жесткости.
Важно! Основные и дополнительные рейки должны обеспечивать строго ровную поверхность в одной плоскости. Для монтажа наружных углов устанавливаются вертикальные рейки обрешетки вровень с внешними углами строения (рис.1).
В случае наличия на объекте внешнего утепления, горизонтальная обрешетка устанавливается поверх вертикальной. Вертикальная обрешетка устанавливается для создания необходимого вентзазора, шаг установки — не более 400 мм. Рекомендуется использовать одинаковый материал для создания вертикальной и горизонтальный обрешетки.
Установка стартовой планки
Устанавливается строго горизонтально. Линии крепления стартовой планки должны совпадать на всех углах здания. Нижний край стартовой планки должен совпадать с нижним краем первой рейки обрешетки. Придерживайтесь п. 5 Общих положений при монтаже элемента (рис. 1).
При неровной линии фундамента фасадные панели нижнего ряда обрезаются снизу. В этом случае вместо стартовой планки устанавливается J-профиль, в который вставляется нижний обрезанный край панели.
Установка наружного угла
При креплении первого наружного угла установите его на стартовую планку и закрутите саморезы в центр верхних перфорационных отверстий по обе стороны. Снизу угол должен быть зафиксирован в стартовой планке, а сверху закреплен саморезами. Следующий угол соедините с предыдущим и закрепите тем же способом. Обеспечьте необходимую свободу перемещения наружного угла при тепловом расширении (рис. 2).
Для фасадных панелей коллекций КАМЕНЬ и КИРПИЧ первый наружный угол закрепите на вертикальной обрешетке саморезами в верхние перфорационные отверстия таким образом, чтобы угол висел на крепежных элементах. Нижний край угла должен на 5 мм отстоять от стартовой планки.
Следующий угол соедините с предыдущим и закрепите по центру перфорационных отверстий. Для коллекции ДОЛОМИТ в качестве стартового элемента для крепления первого (нижнего) наружного угла используется верхняя часть, отрезанная от другого наружного угла. Наружный угол устанавливается в стартовый элемент и закрепляется сверху через монтажные отверстия.
Следующий угол соединяется с предыдущим и закрепляется по центру перфорационных отверстий. Для панелей OPТIMAL SIZE сначала устанавливаются крепежные элементы угла, их крепят к обрешетке саморезами. Стартовый элемент для наружного угла не требуется.
Крепежный элемент должен на 5 мм отстоять от стартовой планки. Наружные углы надеваются на крепежные элементы путем защелкивания после установки панелей.
Установка J-профиля
Для обрамления оконных и дверных проемов рекомендуется использовать J-профиль. Также J-профиль используется в качестве финишного элемента (рис. 5, 6).
Допустимо использование наружных углов для обрамления оконных и дверных проемов. Придерживайтесь п. 5 Общих положений при монтаже элемента. 5. Установка внутреннего угла. Внутренний угол предназначен для монтажа фасадных панелей на стыке перпендикулярно стоящих стен. Монтируется к обрешетке через перфорационные отверстия (рис. 4).
Придерживайтесь п. 5 Общих положений при монтаже элемента.
Установка фасадных панелей
Фасадные панели соединяются со стартовой планкой и между собой при помощи замков, расположенных на тыльной стороне панели. Для монтажа первой и последней панели в ряду необходимо подрезать их под прямым углом. Рекомендуется собрать панели в ряду, не закрепляя их, чтобы наметить линии отреза. Последняя панель в ряду не должна быть короче 30 см. Для сокращения расходного материала необходимо отрезанную часть панели использовать в качестве концевой или начальной в другом ряду (рис. 2).
Левый край панели, который входит под наружный угол, должен быть обрезан под прямым углом. При установке нижний край панели вставляется в стартовую полосу. Панель придвигается к угловому элементу, при этом оставляется необходимый тепловой зазор (см. п. 4 Общих положений) (рис. 2).
Следующая панель вставляется в стартовую планку рядом с первой панелью и соединяется с ней по горизонтали, путем задвигания до упора в пазы первой панели (рис. 3).
На внутренних углах дома фасадные панели заводятся в пазы доборного элемента — внутреннего угла (рис. 4).
Параметры обрешетки для монтажа фасадных панелей
| № | Название коллекции | Размер «А» (мм) | Размер «В» (мм) |
|---|---|---|---|
| 1 | ДОЛОМИТ | 430 | 450 |
| 2 | КИРПИЧ КЛИНКЕРНЫЙ 3D, KLINKER | 420 | 440 |
| 3 | КАМЕНЬ КРУПНЫЙ | 403 | 423 |
| 4 | КАМЕНЬ ДИКИЙ | 419 | 439 |
| 5 | КАМЕНЬ ПРИРОДНЫЙ | 400 | 420 |
| 6 | СКАЛА | 415 | 435 |
| 7 | OPТIMAL SIZE (СКОЛ, КИРПИЧ БАВАРСКИЙ, ТУФ БЛОК) | 550 | 570 |
12.02.2022
59,939 Просмотров
Среди известных изготовителей сайдинга компания «Дёке Экстружн» отличается высоким качеством продукции, традиционным для немецких производителей. Подразделение, работающее в России, состоит из 3 заводов, успешно выпускающих различные фасадные и кровельные материалы.
Одним из наиболее перспективных материалов, набирающих популярность и активно развивающихся в производстве, является
цокольный сайдинг или, как его чаще называют в последнее время, фасадные панели.
Они обладают высоким функциональным и декоративным потенциалом, дают возможность сделать облик дома совершенно обновленным без внесения существенных изменений в конструкцию. Растущая популярность материала заслуживает подробного обсуждения его качеств и порядка монтажа.
Содержание статьи
- 1 Фасадные панели
- 2 Особенности монтажа панелей
- 3 Комплектующие
- 4 Подготовка инструмента
- 5 Устройство вентилируемого фасада
- 6 Выбор обрешетки для панелей и ее монтаж
- 7 Как производится крепление панелей
- 8 Инструкция по монтажу своими руками
- 9 Полезное видео
Фасадные панели
Фасадные панели Docke — это наружный обшивочный материал, который создавался для отделки цоколей или нижних уровней зданий. На практике оказалось, что цокольный сайдинг выглядит гораздо привлекательнее, если им отделывать весь фасад дома.
Получается высококачественная имитация отделки природным камнем, способная кардинальным образом преобразить облик самого простого дома. Такие качества побудили изменить название цокольного сайдинга, который с некоторых пор именуется «фасадные панели».
Основным отличительным качеством фасадных панелей является имитация кирпичной или каменной кладки, тогда как
обычный сайдинг повторяет разные варианты деревянных стен.
Уровень имитации оказался очень высоким, поскольку для изготовления пресс-форм используются слепки с натуральных фрагментов стен из того или иного вида отделочного или строительного камня, кирпича и т.п.
В ассортименте компании имеется несколько линеек материала:
- BERG (скала). Материал повторяет кладку из блоков, вытесанных вручную из натуральной горной породы. Линейка имеет 6 вариантов цвета, от светло-серого до темно коричневого.
- BURG (замок). Основой разработки этого направления стали старинные легенды, повествующие о рыцарских замках. Материал создавался как имитация облика крепостных стен, солидных и прочных. Коллекция имеет 10 вариантов цвета.
- STEIN (под камень). Имеется 5 вариантов цвета панелей, изображающих кладку стен из обтесанного песчаника.
- EDEL (благородный). Панели имеют фактуру кладки из скальных пород неоднородного размера, линейка выполнена в 5 цветовых вариантах, повторяющих окраску благородных пород камня — яшма, родонит, кварц, оникс и корунд.
- STERN (звезда). Набор из реалистично выглядящих блоков разного размера, подогнанных друг к другу. Высокая точность передачи фактуры камня, имеется 6 цветовых вариантов.
ВАЖНО!
Все линейки имеют собственную конфигурацию панелей, поскольку этого требует специфика имитируемого камня. Различия не слишком значительны, в основном это небольшие расхождения по линейным размерам и, как следствие, площади и весу панелей.
Особенности монтажа панелей
Полипропиленовые фасадные панели Деке имеют
технические характеристики, близкие к большинству пластиковых образцов обшивки — виниловых, акриловых и т.п.
Соответственно, условия монтажных работ, в частности — обязательное соблюдение тепловых зазоров — в той же степени актуально для панелей Деке.
Дело в том, что сплошное полотно обшивки, будучи плотно набранным без зазоров, при нагревании начнет расширяться и пойдет волнами. В некоторых случаях возможны разрушения гвоздевых планок — полос по краю панели с продолговатыми отверстиями для фиксации на основании при помощи гвоздей или, чаще, саморезов.
Во избежание порчи или нарушения внешнего вида обшивки в обязательном порядке должны соблюдаться температурные зазоры — щели между всеми соприкасающимися элементами обшивки. В особенности это условие актуально для элементов, нуждающихся в продольной стыковке (например, стартовая планка, J-планка и т.п.).
По тем же причинам гвозди и саморезы нельзя забивать/закручивать до упора. Между шляпкой и деталью оставляют около 1 мм, чтобы имелась возможность передвижения при изменениях размеров. Отверстия в гвоздевых планках имеют продолговатую форму.
Саморез завинчивается точно посередине, чтобы имелась возможность небольшого перемещения в ту или другую сторону. Единственный случай, когда это правило нарушается — установка вертикальных элементов (например, угловых планок). Для них саморез в верхнем отверстии устанавливается в верхней точке, чтобы деталь не опускалась вниз. Остальные саморезы располагаются по общей схеме.
ОБРАТИТЕ ВНИМАНИЕ!
Величина температурного зазора зависит от температуры при установке. Для жаркого летнего дня достаточно 2-3 мм, для холодного зимнего — не менее 6 мм.
Комплектующие
Помимо рядовых панелей, для установки обшивки требуются дополнительные элементы. Комплектующие, или, как их еще называют, доборные элементы, без которых обшить дом будет затруднительно (фото ниже):
- Стартовая планка. Это специальная рейка с пазом для установка нижнего ряда панелей.
- J-планка. Служит для завершения полотна обшивки, или для любого оформления примыкания полотна к другим плоскостям (например, при оформлении оконных проемов, она ограничивает обрамление окна со стороны оконного блока).
- Угловой профиль. Элемент, служащий для отделки внешних углов. Для панелей Деке установка угловых профилей намного проще, поскольку они монтируются поверх полотен обеих сторон угла и накрывают их. Типичного паза, в который вставляются боковые стороны панелей, у них не имеется. Для обеспечения надежного монтажа имеется стартовый угловой профиль, служащий опорной точкой для углового профиля.
- Бордюр. Используется для оформления торцевых участков полотна, свесов или прочих участков. Для его установки используется
- Базовая планка. Служит для оформления внутренних углов, крепления бордюров и т.д.
- Фасадный околооконный профиль. Служит опорной планкой при отделке оконных или дверных проемов.
- Внутренний угол. Служит для оформления внутренних углов поверхности.
Перечень доборных элементов для фасадных панелей Деке намного короче, чем это бывает у обычных типов сайдинга, а технология монтажа проще и понятнее, что также является преимуществом материала.
Подготовка инструмента
Для установки панелей понадобятся определенные инструменты:
- Рулетка, металлическая линейка, складной метр.
- Строительный уровень.
- Отвертка, шуруповерт.
- Пассатижи.
- Ножовка с мелким зубом, болгарка.
- Ножницы по металлу.
Устройство вентилируемого фасада
Вентилируемый фасад — это способ обшивки дома, при котором между внешним слоем — обшивкой — и внутренними слоями — стеной, утеплителем и гидроизоляцией — обеспечивается воздушный зазор не менее 3 см.
Такое устройство обшивки имеет важное свойство — водный пар, выводящийся из толщи стеновых материалов, имеет возможность свободного выхода из утеплителя. Говоря проще — имеется постоянная возможность просушить стену и утеплитель.
Этот вариант позволяет увеличить срок службы всех материалов, составляющих толщу стены, обеспечивает качественную работу утеплителя. Для фасадных панелей вентилируемый фасад — обычный тип установки, хотя возможен монтаж и без него, прямо на деревянные стены.
Выбор обрешетки для панелей и ее монтаж
Обрешетка для панелей является несущей конструкцией. Ее конфигурация обычно усложняется наличием утеплителя, который должен устанавливаться между планками. Поэтому для работы выбирается материал,
наиболее удобный в работе и достаточно прочный и долговечный.
Традиционным видом обрешетки является система деревянных планок. Такой вариант допустим, но требует наличия прямых, высушенных планок, которые сразу после монтажа следует пропитать антисептиком во избежание появления гнили, образования плесени и т.д.

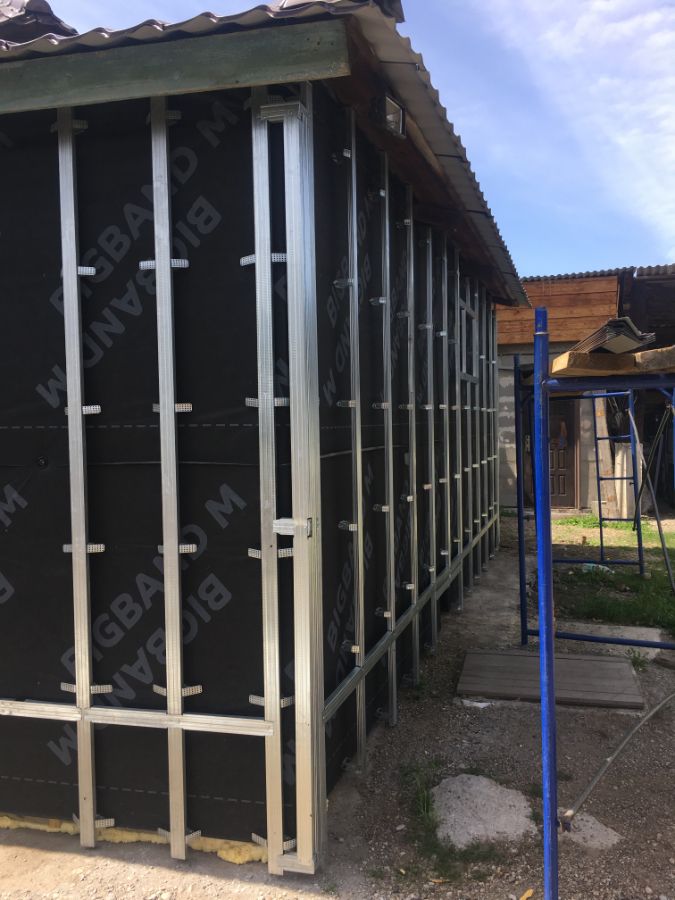

Более удачным вариантом признается сооружение металлической обрешетки. Используются металлические направляющие для гипсокартонных листов. Они прямые, оцинкованная поверхность предотвращает коррозийные процессы, монтаж и настройка плоскости значительно проще, чем при работе с деревянными брусками.
В некоторых случаях совмещают металлические и деревянные планки, что иногда бывает удобно при сложных конфигурациях поверхности.
Порядок монтажа:
- Очистка стены снаружи дома, полная подготовка поверхности — шпаклевка,
штукатурка (если надо), грунтовка, просушивание поверхности. - Разметка стены под несущие элементы — кронштейны или прямые направляющие.
- Обрешетка для панелей Деке имеет одновременно горизонтально и вертикально направленные планки. Поэтому при необходимости установки утеплителя под него надо соорудить свою обрешетку. Она нужна для монтажа поверх нее несущих планок для панелей.
- Установка утеплителя производится между планками первичной обрешетки. Поверх утеплителя укладывается слой гидрозащитной мембраны.
- На планки первичной обрешетки устанавливается несущая. Ее толщина должна быть не менее 3 см, чтобы обеспечить нужную величину вентиляционного зазора. Вертикальные планки служат для монтажа углов, боковых сторон панелей. Горизонтальные служат опорной поверхностью для стартовых и J-планок, верхних сторон панелей, прочих элементов полотна.
- Шаг горизонтальных планок соответствует высоте панели, шаг вертикальных — половина ее длины.
Основная задача при монтаже обрешетки — обеспечить соответствие размеров панелей и расстояний между планками, а также — обеспечить наличие ровной плоскости, позволяющей получить правильную геометрию полотна обшивки.
Как производится крепление панелей
Панели крепятся к планкам обрешетки с учетом температурных подвижек, т.е. неплотно, а с зазором между шляпкой самореза и деталью около 1 мм. Правильно установленный элемент можно свободно двигать влево-вправо в пределах ширины монтажных отверстий.
Шляпка самореза должна быть не менее 10 мм в диаметре, его длина — не менее 30 мм. Нельзя самостоятельно сверлить отверстия для саморезов, обязательно следует использовать штатные монтажные отверстия и узлы.
ОСТОРОЖНО!
При стыковке панелей следует вставлять их в пазы до контакта со специальными упорами, они обеспечивают тепловые зазоры. Нельзя производить монтажные работы при температуре ниже -15°, так как материал становится хрупким, может ломаться под нагрузкой.
Инструкция по монтажу своими руками
Монтажные работы ведутся в последовательности:
- Монтаж стартовой планки. Определяется нижняя точка полотна, проводится горизонтальная линия по уровню, по ней устанавливаются все угловые стартовые планки, после них производится монтаж рядовых стартовых планок.
- Оформление внутренних углов, если они имеются, может производиться при помощи J-планки или специализированного внутреннего углового профиля. Для этого предварительно устанавливается базовая планка полкой к углу таким образом, чтобы в паз попадали панели с одной стороны угла, а с другой они крепились поверх гвоздевой планки. Когда будут установлены панели, внутренний угол вставится в паз базовой планки и накроет стык плоскостей.
- Облицовка производится в единственно возможном направлении — слева направо и снизу вверх. первая панель подрезается до получения ровной боковой линии, вставляется в паз стартовой планки, совмещается с углом и фиксируется саморезами. Следующая панель вставляется в боковые пазы предыдущей, снизу — в стартовую планку, а сверху крепится саморезами. Таким образом укладывается весь ряд. Следующие ряды монтируются подобным образом.
- Обрамления оконных и дверных проемов монтируются тем же способом, что и углы. Для соединения оформления откосов и оконной (дверной) коробки применяется J-планка.
- Завершение полотна производится установкой J-планки, оформляющей верхний край панелей.
Монтаж фасадных панелей для наружной отделки дома несложен и вполне может выполняться самостоятельно. Для этого надо ознакомиться с правилами проведения работ и постоянно помнить о необходимости соблюдения температурных зазоров между деталями, не затягивать саморезы до упора.
Выполнение этих требований позволит вполне качественно выполнить работу и получить солидный и стильный облик дома, имитирующий каменную кладку при относительно невысоких затратах.
Полезное видео
Технология монтажа фасадных панелей на примере изделий фирмы «Docke»:
Оцените статью автора:
12 оценок, среднее: 4,58 из 5
Загрузка…
Автор статьи
Образование — НИУ МГСУ г. Москвы. Стаж работы 19 лет. Ведущий специалист крупного домостроительного комбината.
1. ОБЩИЕ ДАННЫЕ
Инструкция описывает технологию монтажа фасадных и цокольных
панелей Döcke. С подробным описанием и характеристиками этого
материала можно ознакомиться на сайте www.docke.ru.
Устройство внешних стен, вентиляции и утепления фасада
выполняется на основании конструкторских и теплотехнических
расчётов и нормативных документов, действующих для региона
строительства.
Монтаж фасадных и цокольных панелей Döcke осуществляется с
использованием обрешетки, создающей вентиляционный канал между
фасадными панелями и конструктивом здания. Обрешетка может быть
выполнена как из деревянных элементов, так и металлических
профилей. В случае использования в качестве обрешетки
металлических профилей следует убедиться, что они предназначены
для фасадных работ.
Монтаж фасадных и цокольных панелей Döcke производится при
температуре не ниже -10 °С. Рекомендуемая температура монтажа –
не ниже 0 °С.
Внимательно изучите настоящую инструкцию по монтажу и
ознакомьтесь с гарантийными обязательствами производителя.
1.1 НАЗНАЧЕНИЕ МАТЕРИАЛА.
Фасадные и цокольные панели Döcke – стеновой наружный отделочный
материал, предназначенный для защиты фасада здания (фасадные
панели Döcke) или цоколя (фасадные или цокольные панели Döcke)
от воздействия климатических и экологических факторов, придания
ему аккуратного и законченного вида. Фасадные и цокольные панели
Döcke изготавливаются из полимеров методом литья под давлением.
1.2 ПРАВИЛА ХРАНЕНИЯ.
Транспортировка изделий должна осуществляться на автомобилях с
крытыми или тентованными кузовами, длиной не менее длины
перевозимого материала.
Хранение осуществляется только в фирменной упаковке
производителя.
Хранение осуществляется только в условиях, препятствующих
попаданию влаги и прямых солнечных лучей.
Хранение допускается только в крытых помещениях, оборудованных
вентиляцией, при температуре от -40 °С до +50 °С и относительной
влажности воздуха 50-60%.
При длительном хранении (свыше 10 дней) необходимо использовать
паллеты или стеллажи, при этом высота складирования коробок не
должна превышать 1,5 м.
КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ХРАНИТЬ ИЗДЕЛИЯ:
- без упаковки производителя;
- под прямыми солнечными лучами;
- вблизи отопительных приборов (на расстоянии менее 1,5 м).
1.3 ОСНОВНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ ПРИ ПРОВЕДЕНИИ МОНТАЖНЫХ
РАБОТ.
1.3.1 Организация работ должна исключать возможность падения
человека с высоты (СНиП 12- 04-2002).
1.3.2 Не оставляйте упаковку в зоне монтажных работ – на ней
можно поскользнуться.
1.3.3 Используйте строительные леса и прочие приспособления для
перемещения вдоль фасада на высоте.
2. ИНСТРУМЕНТ И КРЕПЁЖ, НЕОБХОДИМЫЙ ДЛЯ ПРОВЕДЕНИЯ РАБОТ ПО
МОНТАЖУ ФАСАДНЫХ ПАНЕЛЕЙ DÖCKE.
Рис. 1 Перечень инструментов монтажника
Для монтажа панелей и аксессуаров к ним, необходимо использовать
оцинкованные саморезы с прессшайбой.
В случае фиксации панелей на деревянной подсистеме, их длина
должна составлять не менее 4/5 от толщины стоек обрешетки. При
использовании металлических профилей длина самореза и шаг резьбы
принимаются, исходя из требований производителя конкретной
подсистемы.
Диаметр шляпки самореза должен быть не более 10 мм.
Саморез должен входить в гвоздевое отверстие строго по центру,
перпендикулярно поверхности стены. Фиксация панелей
осуществляется с зазором в 1 мм между прижимной плоскостью
прессшайбы самореза и монтажной плоскостью панели (рис. 2).
Рис. 2 Схема фиксации фасадных и цокольных панелей Döcke
3. ТАБЛИЦА ТЕМПЕРАТУРНЫХ ЗАЗОРОВ.
Таблица 1. Температурные зазоры
| Фасадная или цокольная панель Döcke, стартовый профиль | Температура при монтаже, °С | ||||||
| -10 | 0 | +10 | +20 | +30 | +40 | +50 | |
| Максимальное удлинение, мм | 7,8 | 6,5 | 5,2 | 3,9 | 2,6 | 1,3 | 0 |
| Максимальное уменьшение длины, мм | 5,2 | 6,5 | 7,8 | 9,1 | 10,4 | 11,7 | 13 |
|
Универсальный околооконный профиль, околооконный профиль, наличник, откос,L = 3 600 мм |
Температура при монтаже, °С | ||||||
| -10 | 0 | +10 | +20 | +30 | +40 | +50 | |
| Максимальное удлинение, мм | 12 | 10 | 8 | 6 | 4 | 2 | 0 |
| Максимальное уменьшение длины, мм | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| J-профиль, отлив, финишный профиль, L = 3 000 мм | Температура при монтаже, °С | ||||||
| -10 | 0 | +10 | +20 | +30 | +40 | +50 | |
| Максимальное удлинение, мм | 10,2 | 8,5 | 6,8 | 5,1 | 3,4 | 1,7 | 0 |
| Максимальное уменьшение длины, мм | 6,8 | 8,5 | 10,2 | 11,9 | 13,6 | 15,3 | 17 |
4. ПОДГОТОВКА ОСНОВАНИЯ ПОД МОНТАЖ ФАСАДНЫХ И ЦОКОЛЬНЫХ ПАНЕЛЕЙ
DÖCKE.
Фасадные и цокольные панели Döcke необходимо монтировать на
вертикальную деревянную или перекрёстную металлическую
(вертикально-горизонтальную) обрешётку
Таблица 2. Вертикальная деревянная обрешётка
| № п/п | Наименование панели | Шаг обрешётки, мм | Необходимость дополнительной вставки | Положение вставки по отношению к доске обрешётки |
| PREMIUM | ||||
| 1 | BERG |
шаг 1 – 405, шаг 2 – 307. Чередование шага: 1-2-2- 1-2-2-1… |
Нет | — |
| 2 | KLINKER | 333 | Нет | — |
| 3 | STERN | 360 | Нет | — |
| 4 | FELS | 354 | Да | Слева |
| 5 | STEIN | 370 | Да | Справа |
| 6 | BURG | 315 | Да | Слева |
| STANDARD | ||||
| 7 | ФЛЕМИШ | 365 | Нет | — |
| 8 | СЛАНЕЦ | 310 | Нет | — |
| 9 | ДЮФУР | шаг 1 – 254, шаг 2 – 380. Чередование шага: 1-2-2- 1-2-2-1… |
Нет | — |
| 10 | ЭДЕЛЬ | 315 | Да | Слева |
| 11 | АЛТАЙ | 370 | Да | Справа |
4.1 ВЕРТИКАЛЬНАЯ ДЕРЕВЯННАЯ ОБРЕШЁТКА.
Деревянная обрешётка должна быть обработана специальными
огнебиозащитными составами и выполнена из сухого строганного
пиломатериала шириной не менее 100 мм.
Шаг вертикальной обрешётки, а также наличие дополнительных
вставок указаны в таблице 2.
Рис. 3 Вертикальная обрешётка под фасадные панели Döcke
ФЛЕМИШ, KLINKER, STERN, СЛАНЕЦ
Рис. 4 Вертикальная обрешётка под фасадные панели Döcke BERG и ДЮФУР (для фасадных панелей ДЮФУР шаг 1 меньше, чем шаг2)
Рис. 5 Вертикальная обрешётка под фасадные панели Döcke
FELS, BURG и цокольные панели ЭДЕЛЬ
Рис. 6 Вертикальная обрешётка под фасадные панели Döcke
STEIN и АЛТАЙ
4.2 ПЕРЕКРЁСТНАЯ МЕТАЛЛИЧЕСКАЯ ОБРЕШЁТКА.
4.2.1 Установка основания металлической обрешётки. Металлическая
обрешётка должна быть для фасадных материалов. Толщина
оцинкованного профиля не менее 1 мм.
Кронштейны под вертикальные профили необходимо устанавливать с
шагом 800 мм по горизонтали и 1000 мм по вертикали (рис. 7).
Кронштейны под горизонтальные вставки устанавливаются посередине
между вертикальными профилями. Таким образом, горизонтальная
вставка посередине фиксируется к кронштейну, а по краям – к
вертикальным профилям. Шаг кронштейнов под горизонтальные
вставки составляет 800 мм по горизонтали (рис. 7). По вертикали
шаг равен ширине панели (таблица 3).
Таблица 3. Перекрёстная металлическая обрешётка
| № п/п | Наименование панели | Шаг горизонтальных вставок, мм |
|---|---|---|
| PREMIUM | ||
| 1 | BERG | 434 |
| 2 | KLINKER | 406 |
| 3 | STERN | 427 |
| 4 | FELS | 425 |
| 5 | STEIN | 400 |
| 6 | BURG | 445 |
| STANDARD | ||
| 7 | ФЛЕМИШ | 420 |
| 8 | СЛАНЕЦ | 406 |
| 9 | ДЮФУР | 424 |
| 10 | ЭДЕЛЬ | 400 |
| 11 | АЛТАЙ | 400 |
Рис. 7 Установка основания металлической обрешётки под
фасадные и цокольные панели Döcke (вертикальные вставки не
показаны (см. рис.
4.2.2 Установка вертикальных вставок.
Под вертикальные вставки кронштейны устанавливать не требуется.
Вертикальная вставка по краям фиксируется к горизонтальной
вставке (рис. 8).
Вертикальные вставки устанавливаются для обеспечения
дополнительной жёсткости под вертикальный стык или середину
панелей в том случае, когда эти места не опираются на
вертикальные профили.
Рис. 8 Установка вертикальных вставок
5. УСТАНОВКА СТАРТОВЫХ ПРОФИЛЕЙ И СТАРТОВЫХ УГЛОВ.
Важно знать, что от корректной установки стартового профиля
зависит общий вид здания, поэтому необходимо стартовый профиль
устанавливать строго в горизонте с использованием уровня.
На каждый угол здания необходимо установить по одному
соответствующему стартовому углу для последующей фиксации в нём
нижнего внешнего углового элемента (рис. 9, ч.1).
При установке стартового профиля на вертикальную деревянную
обрешётку, стык профилей должен приходиться на доску обрешётки
(рис. 9, ч.2), либо на дополнительную вставку (рис. 9, ч.3).
Профиль необходимо зафиксировать в каждую доску обрешётки, а
также в дополнительную вставку, если она имеется.
В случае расположения панелей в цокольной части здания
необходимо предусмотреть зазор между нижней кромкой панели и
грунтом/отмосткой для входа воздуха в вентиляционный канал
фасада высотой не менее 50 мм. Также, в случае возможных
подвижек грунта, необходимо предусмотреть зазор, компенсирующий
данные колебания.
Если участок располагается под уклоном, то в качестве стартового
профиля используется соответствующий J-профиль (таблица 4), на
нижней плоскости которого необходимо сделать отверстия с
диаметром 5 мм и шагом 500 мм для отвода воды.
Рис. 9 Установка стартовых профилей и стартовых углов
Таблица 4. Вид используемого J-профиля в зависимости от
коллекции панелей
| № п/п | Наименование панели | Вид используемого J-профиля |
|---|---|---|
| PREMIUM | ||
| 1 | BERG | J18 |
| 2 | KLINKER | J18 или J26 |
| 3 | STERN | J26 |
| 4 | FELS | J30 |
| 5 | STEIN | J26 |
| 6 | BURG | J18 или J26 |
| STANDARD | ||
| 7 | ФЛЕМИШ | J18 |
| 8 | СЛАНЕЦ | J26 |
| 9 | ДЮФУР | J26 |
| 10 | ЭДЕЛЬ | J-профиль 16 мм |
| 11 | АЛТАЙ | J26 |
6. ОБЩИЕ ТРЕБОВАНИЯ ПО МОНТАЖУ АКСЕССУАРОВ.
Профили следует крепить к обрешётке саморезами (п. 2). Шаг
фиксации вертикальных профилей должен составлять 200 – 250 мм,
горизонтальных – не более 400 мм.
При монтаже вертикальных профилей первый саморез должен
фиксировать профиль в верхней части первого попадающего целиком
на обрешётку монтажного отверстия.
Саморез должен входить в гвоздевое отверстие строго по центру,
перпендикулярно поверхности стены. Фиксация аксессуаров
осуществляется с учетом организации зазора в 1 мм между
прижимной плоскостью прессшайбы самореза и монтажной плоскостью
гвоздевой планки профиля.
Вертикальные профили необходимо устанавливать с зазором,
компенсирующим температурные расширения, от 1 до 3 мм в верхней
части от 1 до 6 мм в нижней части.
При соединении элементов монтаж профилей необходимо осуществлять
внахлёст.
Необходимо соблюдать основной принцип установки всех
аксессуаров: «по воде». Вода, сходящая по вышележащему элементу
не должна попадать под нижележащий элемент.
Запрещено сопряжение профилей/панелей с металлическими
элементами вплотную.
При обрамлении оконных проемов с использованием металлического
отлива, торцевую часть вертикально установленного профиля
необходимо располагать с учётом зазора в 10 мм от металлической
поверхности.
При обрамлении оконных и дверных проёмов по торцам профилей,
примыкающих друг к другу в различных плоскостях, необходимо
предусматривать температурные зазоры согласно таблице 1.
Запрещён монтаж профилей по принципу «торец в торец».
Запрещена фиксация профилей вне монтажных отверстий.
7. ОБРАМЛЕНИЕ ОКОННЫХ И ДВЕРНЫХ ПРОЁМОВ БЕЗ ОТКОСОВ.
При монтаже фасадных или цокольных панелей Döcke для обрамления
оконных и дверных проёмов без откосов необходимо использовать
наличник Döcke 89/30 мм (рис. 11) (для цокольных панелей ЭДЕЛЬ
необходимо использовать наличник 89/13 мм (рис. 11) или наличник
75 мм (рис. 12)).
7.2 НАЛИЧНИК 89/13 ММ ИЛИ 89/30 ММ.
Перед установкой наличника 89 мм по всему периметру окна на
расстоянии 2-3 мм от внутреннего края проёма необходимо
установить отрезки стартового профиля для сайдинга под дерево
необходимой длины, который предварительно необходимо подрезать
по всей длине нижней кромки на расстояние 5 мм (рис. 10).
Рис. 10 Подрезка стартового профиля для сайдинга под дерево.
Далее следует подготовить два наличника на верхнюю и нижнюю
части проёма, а также два наличника на боковые стороны. Длина
всех элементов должна быть равной высоте и ширине проёма плюс
две высоты используемых наличников. На верхнем горизонтальном
наличнике по краям профиля необходимо осуществить подрез под
углом 45° (узел 1, рис. 11), а в боковых наличниках под 45°
подрезать только нижние части (узел 3, рис. 11).
У верхнего наличника по торцам профиля с каждой стороны следует
сделать надрезы (язычки) длиной около 20 мм и отогнуть вниз для
отвода воды с верхнего наличника. У верхнего края бокового
наличника необходимо подрезать внутреннюю часть согласно узлу 2,
рис. 11.
Первоначально необходимо установить нижний наличник, у которого
следует подрезать обратную сторону профиля согласно узлу 2, рис.
11. Загиб верхнего края наличника необходимо ввести под
установленный ранее стартовый профиль из ПВХ. После этого
следует зафиксировать наличник саморезами через отверстия в
гвоздевой планке (п. 5). Далее аналогично монтируются боковые
наличники. Затем необходимо смонтировать верхний наличник,
отогнув язычки внутрь боковых наличников (рис. 11).
Рис. 11 Обрамление оконного проёма при помощи наличника 89
мм.
7.3 НАЛИЧНИК 75 ММ (ПОДХОДИТ ТОЛЬКО ДЛЯ ЦОКОЛЬНЫХ ПАНЕЛЕЙ
ЭДЕЛЬ).
Монтаж наличника 75 мм можно начинать как с верхней, так и с
нижней части (рис. 12). Размер планок равен длине окна плюс две
ширины профиля.
Верхний наличник необходимо подрезать с двух краёв (узел 1, рис.
12). С лицевой стороны наличника следует отметить угол 45 и
отрезать его до внутренней части. На внутренней части необходимо
отметить величину 35 мм и прорезать линию от края панели длиной
75 мм. Далее следует отрезать отмеченную часть и загнуть
получившийся «язычок». «Язычок» необходим для отвода большей
части осадков из J-составляющей наличника на внешнюю сторону
обшивки. Данный элемент делается только на верхнем наличнике.
У бокового наличника необходимо подрезать верхнюю заходную часть
для более легкой установки (узел 2, рис. 12). Затем следует
сделать прорезь под установку верхнего наличника величиной не
менее 75 мм + температурный зазор (таблица 1). Нижний край
бокового наличника необходимо оформить согласно узлу 3, рис. 12,
если предполагается установка нижнего наличника. Если нижний
наличник устанавливать не требуется, то нижний край бокового
наличника следует подрезать ровно.
Нижний наличник необходимо подрезать с двух краёв аналогично
верхней части бокового наличника (узел 2, рис. 12).
Рис. 12 Обрамление оконного проёма при помощи наличника 75
мм.
8. ОБРАМЛЕНИЕ ОКОННЫХ И ДВЕРНЫХ ПРОЁМОВ С ОТКОСАМИ.
При монтаже фасадных или цокольных панелей Döcke для обрамления
оконных и дверных проёмов с откосами можно использовать
следующие варианты:
-
универсальный околооконный профиль 89/254 мм с
соответствующим J-профилем (таблица 4); -
наличник 89/30мм с откосом 254мм (для цокольных панелей
ЭДЕЛЬ необходимо использовать наличник 89/13 мм с откосом
254 мм); -
околооконный профиль 75/200/13 мм (подходит только для
цокольных панелей Edel).
8.2 УНИВЕРСАЛЬНЫЙ ОКОЛООКОННЫЙ ПРОФИЛЬ 89/254 ММ С
СООТВЕТСТВУЮЩИМ J-ПРОФИЛЕМ (ТАБЛИЦА 4).
Для монтажа необходимы: J-профиль (таблица 4), универсальный
околооконный профиль 89/254 мм и финишный профиль. Универсальный
околооконный профиль соединяется с соответственным J-профилем
(таблица 4) как показано на рис. 13.
Рис. 13 Соединение универсального околооконного профиля с
соответствующим J-профилем (таблица 4).
По периметру окна необходимо установить финишный профиль для
сайдинга Döcke, в который следует вставить универсальный
околооконный профиль. При этом не следует забывать, что
необходимо оставить тепловые зазоры в местах стыковок в
соответствии с длинами устанавливаемых элементов.
Подрезка элементов осуществляется согласно узлам на рис. 14.
Убедившись в правильности подрезки всех профилей, по кромке
универсального околооконного профиля следует сделать зацепы для
надёжной фиксации по периметру окна в финишном профиле.
В случае, если внизу оконного проёма предполагается установка
металлического отлива, верхний и боковые элементы необходимо
подрезать аналогично предыдущему варианту, единственное, что
требует корректировки — это нижние части боковых панелей.
Следует помнить, что необходимо предусмотреть зазор в 10 мм
между торцом нижней части вертикального профиля и металлическим
отливом (узел 3, рис. 15).
Рис. 14 Обрамление оконного проёма при универсального
околооконного профиля с соответствующим J-профилем (таблица
4).
Рис. 15 Обрамление оконного проёма при универсального
околооконного профиля с соответствующим J-профилем (таблица
4) при наличии металлического отлива.
8.3 НАЛИЧНИК 89/30 ММ С ОТКОСОМ 254 ММ (ДЛЯ ЦОКОЛЬНЫХ ПАНЕЛЕЙ
ЭДЕЛЬ НЕОБХОДИМО ИСПОЛЬЗОВАТЬ НАЛИЧНИК 89/13 ММ С ОТКОСОМ 254
ММ).
Данные элементы допустимо устанавливать только с металлическим
отливом. Установка по периметру окна запрещена.
Для монтажа необходимы: наличник 89/30 мм (89/13 мм для
цокольных панелей ЭДЕЛЬ), откос 254 мм и финишный профиль.
По периметру окна необходимо установить финишный профиль для
сайдинга Döcke, в который следует вставить откос. При этом не
следует забывать, что необходимо оставить тепловые зазоры в
местах стыковок в соответствии с длинами устанавливаемых
элементов.
Подрезка элементов осуществляется согласно узлам на рис. 16.
Убедившись в правильности подрезки всех профилей, по кромке
откоса следует сделать зацепы для надёжной фиксации по периметру
окна в финишном профиле.
Рис. 16 Обрамление оконного проёма при помощи наличника 89
мм с откосом 254 мм.
8.4 ОКОЛООКОННЫЙ ПРОФИЛЬ 75/200/13 ММ (ПОДХОДИТ ТОЛЬКО ДЛЯ
ЦОКОЛЬНЫХ ПАНЕЛЕЙ ЭДЕЛЬ).
По периметру окна необходимо установить финишный профиль для
сайдинга Döcke, в который следует вставить откосную часть
околооконного профиля.
В тех случаях, когда отлив не предусмотрен, первоначально
необходимо установить верхний и нижний профили, а далее два
боковых.
Лицевую и откосную стороны околооконного профиля необходимо
подрезать согласно рис. 17.
Рис. 17 Обрамление оконного проёма без отлива при помощи
околооконного профиля 75/200/13 мм (только для ЭДЕЛЬ).
Убедившись в правильности подрезки всех профилей, по кромке
откосной части околооконного профиля следует сделать зацепы для
надёжной фиксации по периметру окна в финишном профиле.
В случае, если внизу оконного проёма предполагается установка
металлического отлива, верхний и боковые элементы необходимо
подрезать аналогично предыдущему варианту, единственное, что
требует корректировки – это нижние части боковых панелей.
Следует помнить, что необходимо предусмотреть зазор в 10 мм
между торцом нижней части вертикального профиля и металлическим
отливом (рис. 18).
Рис. 18 Обрамление оконного проёма при помощи околооконного
профиля 75/200/13 мм (только для ЭДЕЛЬ) при наличии
металлического отлива.
9. ОТДЕЛКА ВНУТРЕННИХ УГЛОВ.
На левой стене смонтируйте материал так, чтобы панели заходили
за обрешётку правой стены на 10 мм. На правой стене установите
J-профиль согласно таблице 4. После этого продолжите монтаж
панелей на правой стене, задвигая панели в J-профиль с учётом
создания температурного зазора между торцевой частью панели и
внутренней плоскостью профиля (таблица 1).
10 МОНТАЖ ФАСАДНЫХ ПАНЕЛЕЙ DÖCKE НА СТЕНЫ.
Цокольные панели ЭДЕЛЬ предназначены только для монтажа на
цокольную часть здания. Запрещается использовать цокольные
панели ЭДЕЛЬ на фасаде
Панели и углы первого ряда должны быть смонтированы на
предварительно установленные стартовые профили и стартовые углы
(рис. 20).
Для достижения наиболее равномерного и естественного рисунка
стен на одной стене должны быть смонтированы панели из одной
партии.
Все панели Döcke необходимо устанавливать слева направо
снизу-вверх.
Левую часть первой панели необходимо подрезать таким образом,
чтобы была возможность затем установить внешние углы, и правый
край панели попадал на вертикальную обрешётку. Подрезанную
первую панель необходимо нижними замковыми элементами надеть на
стартовый профиль. Далее следует зафиксировать панель саморезами
в 4 гвоздевых отверстиях по горизонтали (крайнее правое и левое
— обязательно) и в каждое вертикальное отверстие.
Следующая панель устанавливается на стартовый профиль аналогично
первой и заводится в первую панель до касания
термокомпенсаторами.
После монтажа панелей первого ряда необходимо установить внешний
угол (рис. 21, ч.2). Нижний внешний угол надевается нижними
замковыми элементами на предварительно установленный стартовый
угол и фиксируется сверху двумя саморезами в гвоздевые
отверстия. Внешний угол должен перекрывать не менее 15 мм
фасадной панели. При этом от края панели до внутреннего ребра
внешнего угла должно оставаться не менее 12 мм. Углы необходимо
устанавливать последовательно после завершения монтажа каждого
ряда.
Последующие ряды панелей монтируются аналогично первому. Разница
заключается лишь в том, что панели последующего ряда должны быть
смещены по сравнению с панелями нижележащего ряда. В коллекциях
BERG, ФЛЕМИШ и ДЮФУР величина смещения задаётся с сохранением
рисунка кладки кирпича. В остальных коллекциях смещение
произвольное (рис. 22, ч. 1).
Рис. 19 Монтаж обрешётки под внутренний угол
Рис. 20 Монтаж первой панели
Рис. 21 Монтаж первого ряда панелей
Рис. 22 Монтаж последующих рядов панелей
11. МОНТАЖ ФАСАДНЫХ И ЦОКОЛЬНЫХ ПАНЕЛЕЙ DÖCKE НА ЦОКОЛЬ.
Монтаж панелей на цоколь аналогичен монтажу на фасад (см. п.
10). Различие присутствует в том случае, когда имеется перепад
высот и нижняя часть цоколя не находится в горизонте. В таком
случае вместо стартового профиля устанавливается J-профиль
(таблица 4), на нижней плоскости которого следует сделать
отверстия с диаметром 5 мм и шагом 500 мм для отвода воды.
Панели необходимо подрезать снизу по уровню перепада.
Внешний угол следует подрезать снизу по высоте панели,
примыкающей к углу. Для установки на стартовый угол в
подрезанной нижней части внешнего угла необходимо сделать
пропилы (рис. 23).
Рис. 23 Отделка цоколя с перепадом высоты
12. УСТРОЙСТВО ПРИМЫКАНИЙ К ГОРИЗОНТАЛЬНЫМ ПОВЕРХНОСТЯМ И
ОКОНЧАНИЕ МОНТАЖА ПАНЕЛЕЙ НА СТЕНЕ.
В случае отделки свесов крыши софитами Döcke верхний ряд панелей
необходимо подрезать, с учётом температурного зазора согласно
таблице 1 и завести, слегка согнув, в заранее смонтированный
J-профиль (таблица 4). Затем необходимо установить молдинг Döcke
(рис. 24).
Примыкание к горизонтальным поверхностям, не отделанным софитами
Döcke, а также окончание монтажа панелей на стене необходимо
оформлять при помощи J-профиля (таблица 4). Верхний ряд панелей
необходимо подрезать, с учётом температурного зазора согласно
таблице 1 и завести, слегка согнув, в заранее смонтированный
J-профиль (рис. 25).
Верхний внешний угол, который в большинстве случаев подрезается
и лишается гвоздевой планки, тоже следует завести в J-профиль,
тем самым зафиксировав его сверху (рис. 26, ч.2). Для этого
необходимо срезать вертикальные рёбра с внутренней стороны на
20-25 мм (рис. 26, ч.1).
Рис. 24 Примыкание фасадных панелей Döcke к карнизному свесу
Рис. 25 Примыкание фасадных панелей Döcke к горизонтальной поверхности
Рис. 26 Примыкание внешнего угла Döcke к карнизному свесу.
13. ПРАВИЛА ЭКСПЛУАТАЦИИ.
Мытьё продукции необходимо осуществлять при помощи садового
шланга. Запрещено использование моек высокого давления,
абразивных и агрессивных (содержащих кислоты и щёлочи) чистящих
средств для мытья продукции.
Как правильно смонтировать обрешетку для фасадных панелей
31 октября 2019
Как правильно смонтировать обрешетку для фасадных панелей
Монтаж обрешетки для фасадных панелей имеет тот же принцип, что и для монтажа сайдинга, но имеет несколько важных отличий. В конце статьи будет видео по монтажу обрешетки для сайдинга.
Итак, для монтажа обрешетки под фасадные панели необходимо:
- Подготовить стены и удалить с них все лишнее. Фасадные панели устанавливаются на каркас, который позволит выровнять стены и создаст вентиляционный зазор.
- Необходимо сделать разметку для подвесов по углам здания и вокруг окон. Разметку можно сделать с помощью лазерного уровня или закрепить верхний подвес и по нему пустить разметочный шнур. Расстояние между подвесами по горизонтали должно быть не более 40 см, по вертикали 50 см (прим. для некоторых видов фасадных панелей ширина обрешетки изменяется, об этом сказано в инструкциях по монтажу производителей)
- Для установки околооконной планки так же необходимо установить горизонтальные профили, делается это на небольшом расстоянии от откоса.
- Далее необходимо по уровню зафиксировать вертикально профили по углам, натянуть между угловыми профилями шнурку и зафиксировать остальные профили в единой плоскости.
Важно! Необходимо выставить все профили строго по уровню, от этого будет зависеть ровность поверхности стен.
Мы рекомендуем фиксировать профили острыми саморезами, при использовании саморезов со сверлом профиль не будет надежно зафиксирован, потому что диаметр сверла примерно равен диаметру самореза.
- Далее устанавливаются горизонтальные профили. Шаг горизонтальных профилей зависит от высоты панелей. Удобно монтировать горизонтальные профили постепенно вместе с монтажом фасадных панелей.
В этом видео подробно показан аналогичный процесс монтажа обрешетки, в том числе углы и остальные элементы обрешетки.
В нашей компании можно заказать монтаж фасадных панелей в Иркутске, Ангарске и Усолье-Сибирском. В нашей компании работает 8 строительных бригад, на каждую работу мы заключаем договор и предоставляем гарантию.
При помощи фасадных панелей невзрачный домик можно превратить в дизайнерский коттедж. Быстро, без усилий и чрезмерных затрат. Немалый плюс в том, что монтаж фасадных панелей можно выполнить самостоятельно. Подробную инструкцию, как это сделать, читайте в нашей статье.
Фасадные панели (их также называют цокольным сайдингом) — облицовочный материал из полипропилена для наружной отделки дома. Изначально они производились для цоколя — той части дома, которая больше всего подвержена механическим нагрузкам и перепадам температур из-за промерзания почвы.
Панели относятся к вентилируемым фасадам. Это значит, что они крепятся на специальную обрешетку с зазором между стеной и облицовкой. По этому зазору передвигаются воздушные массы, способствуя испарению влаги.
Цокольный сайдинг устойчив ко всем атмосферным явлениям:
- Водостойкий
- Не выгорает на солнце
- Устойчив к высоким, низким температурам и их внезапным колебаниям
- Выдерживает высокую ветровую нагрузку
- Устойчив к граду.
Кроме того, фасадные панели не подвержены заражению плесенью и грибками. Имеют высокую механическую прочность — с ними ничего не случится, если ударить по фасаду с умеренным усилием (конечно, не молотком. Имеется в виду, например, попадание футбольным мячом).
Справка о фасадных панелях
|
Материал изготовления |
Полипропилен |
|
Толщина |
16-33 мм |
|
Внешний вид |
Под камень или кирпич |
|
Способ монтажа |
Сухой, на обрешетку при помощи саморезов |
|
Применение |
Любые здания и сооружения не выше 3-х этажей, в т.ч. беседки, гаражи, заборы и т.п. |
|
Соединение панелей |
Замковое, что придает им дополнительную прочность |
|
Срок эксплуатации |
От 30 лет и более |
По внешнему виду панели неотличимы от натурального камня или кирпичной кладки. Специальная технология многоступенчатой окраски придает им многогранный цвет с естественными переливами оттенков, а благодаря индивидуально подобранным размерам получается реалистичный фасад без эффекта мозаичности.
Несмотря на внешнее сходство, панели полностью отличаются по своим эксплуатационным характеристикам от камня и кирпича.
Преимущество №1. Вес
Один метр цокольного сайдинга может быть более чем в 10 раз легче кирпича (1,3–2 кг против 17,2 кг кирпича). Если для кирпича нужен дом с мощным фундаментом, то монтаж фасадных панелей «Деке», «Альта-Профиль» или других производителей можно производить на дом с любым фундаментом или даже без него.
Фасадные панели в 10 раз легче кирпича и не требуют мощного фундамента.
Цокольный сайдинг можно доставить на небольшом автомобиле. Его легче перевозить, переносить и монтировать.
Преимущество №2. Круглогодичный монтаж фасадных цокольных панелей
Кирпич кладут на раствор, который при отрицательных температурах будет замерзать и не схватится. Весной, когда раствор оттает, кирпичи начнут выпадать один за другим. Поэтому лучше всего отложить кладку до весны. Или же заменить кирпич фасадными панелями. Они монтируются бесклеевым методом, поэтому работы можно выполнять круглый год, даже при отрицательных температурах. Но желательно, чтобы температура была не ниже -10 градусов.
Преимущество №3. Простота и скорость монтажа
Класть кирпич и натуральный камень должен мастер. Если доверить кладку дилетанту, стены получатся неровные, неаккуратные. И это уже никак не исправить, все ошибки всегда будут на виду. Но куда хуже то, что если искривление значительное, весь дом может перекосить, и срок службы стен значительно сократится.
А фасадные панели может установить каждый. Для этого достаточно тщательно изучить и беспрекословно следовать инструкции. Необходим минимальный набор инструментов, который наверняка найдется в вашем доме.
Да и скорость облицовки фасадными панелями значительно выше. Если кирпич можно класть пару месяцев, то для обшивки панелями аналогичного дома достаточно пары недель.
Для того чтобы облицевать дом фасадными панелями, вам понадобятся следующие инструменты.
- Для измерения и разметки: строительный уровень, отвес, рулетка, угол, шнур, карандаш.
- Для разрезания панелей — один из следующих инструментов: болгарка, нож по металлу, ножовка или ножницы по металлу, электролобзик.
- Для монтажа панелей: шуруповерт, отвертка.
Кроме того, в некоторых случаях могут пригодиться:
- Пуансон — специальный инструмент, чтобы делать отверстия в панелях.
- Перфоратор.
- Молоток.
Рис. 1. Пуансон — специальный инструмент, чтобы делать отверстия в панелях.
Для установки цокольного сайдинга понадобятся дополнительные материалы — обрешетка, профили, планки. Их точный перечень зависит от используемых панелей, размера и конфигурации дома. Точно определить, что нужно в конкретном случае, поможет консультант.
Стандартный набор доборных элементов:
- стартовая планка
- J-профиль
- наружные углы
- околооконные планки
- наличники.
Рассчитать их необходимое количество также поможет специалист.
Основное преимущество панелей — под ними стены дышат, не образуется плесень и грибок. Это обеспечивается благодаря вентиляционному зазору между стеной (или утеплителем) и обшивкой. Такой зазор должен быть не менее 30 мм. И выполняется он при помощи обрешетки — каркаса, на который крепятся панели.
Вентиляционный зазор между стеной и облицовкой должен быть не менее 30 мм. Тогда стены будут дышать, не возникнет риск появления плесени и грибка.
Обрешетка может быть:
- Деревянная — брус 50×50 мм либо строганая доска 100×25 мм.
Рис. 2. Деревянная обрешетка для монтажа фасадных панелей
Ее преимущества:
- Доступная цена.
- Универсальность.
- Можно сделать своими руками под любую конфигурацию панелей и дома.
Недостатки:
- Дерево нужно защищать от влаги, плесени и грибка, а также пожара.
- Трудоемкий и длинный процесс подготовки к монтажу.
- Металлическая. Например, оцинкованный металлический профиль под гипсокартон (60 х 27 х 3000 мм).
Рис. 3. Металлическая обрешетка для установки цокольного сайдинга
Ее преимущества:
- Прочность.
- Негорючесть.
Недостатки:
- Нужно защищать от коррозии.
- Нужен инструмент для нарезки металлических профилей, а он может быть не в каждом доме.
- Полимерная.
Рис. 4. Полимерная обрешетка для цокольного сайдинга
Ее преимущества:
- Разработана специально для фасадных панелей — не нужно ничего подгонять, подбирать, искать планки нужного размера.
- В ней предусмотрены все необходимые отверстия, поэтому количество ошибок в монтаже на порядок ниже.
- Устойчива к влаге, коррозии, плесени и грибкам.
Недостатки:
- Стоит несколько дороже аналогов.
По конфигурации обрешетка, как правило, вертикальная (устанавливается перпендикулярно панелям). Но может быть и перекрестная — одновременно вертикальная и горизонтальная.
Если дом утепляется под панелями, делают контробрешетку — для монтажа утеплителя и самих панелей. Она нужна, если обрешетка деревянная или металлическая. Полимерная обрешетка уже изготовлена таким образом, чтобы утеплить дом без использования дополнительных материалов.
Рис. 5. Монтаж фасадных панелей
Обшивать панелями можно как готовый дом, в котором уже жили, так и только что построенный или даже строящийся. Главное, чтобы все фасадные работы к этому моменту были завершены.
Предварительно нужно:
- Выбрать фасадные панели.
- Измерить параметры дома.
- Посчитать необходимое количество материалов.
- Оформить заказ и доставку.
Теперь, когда материалы доставили, можно перейти к подготовке дома к установке облицовки.
В первую очередь убираем все лишнее с фасада — кондиционеры, спутниковые антенны, ставни, уличные осветительные приборы и пр. Если дом не новый, нужно осмотреть стены: мы зашьем их фасадными панелями и ближайшие лет 30 не увидим. Поэтому изучаем подробно — нет ли следов грибка или трещин, повреждений. Если есть, их обязательно нужно устранить.
Если дом деревянный, обрабатываем его защитными составами.
Выравнивать стены не обязательно — мы исправим все неровности и недочеты во время установки обрешетки.
Для того чтобы фасад выглядел ровно, нужно тщательно вымерять все горизонтали и вертикали на этапе установки обрешетки. Все планки должны быть установлены строго вертикально. Если стена неровная, монтаж обрешетки под фасадные панели выполняем таким образом, чтобы обшивка была расположена идеально ровно, в одной плоскости.
Важные нюансы:
- Шаг обрешетки: 30-40 мм в зависимости от размера панелей.
- Под нижним концом обрешетки должен остаться зазор — для вентиляции.
- Деревянную обрешетку можно прибить к стене гвоздями. Для установки металлического и полимерного каркаса используем оцинкованные саморезы.
Если нужно, устанавливаем утеплитель и гидро-ветрозащитную мембрану. Как правило, для наружного утепления под цокольный сайдинг используют минеральную вату, пенопласт или экструдированный пенополистирол.
Сначала нужно очертить нижний горизонтальный пояс. Если фундамент неровный, наш пояс не будет параллелен уровню земли. Значит, нужно установить отлив или j-профиль, от него будет ровняться весь фасад. Закреплять отлив нужно каждые 40 см при помощи саморезов.
После устанавливаем стартовый профиль, внутренние углы (один или два j-профиля, установленные спиной друг к другу) и внешние углы, а также околооконные планки.
На этом этапе важно проверить и перепроверить, чтобы все горизонтальные линии были горизонтальными, а вертикальные — вертикальными. В этом вам помогут водяной уровень и отвес.
Рис. 6. Закрепление панели на обрешетке
Цокольный сайдинг может монтироваться слева направо или справа налево (в зависимости от производителя и коллекции).
Первую панель устанавливаем в стартовую планку или j-профиль на расстоянии от 6 до 10 мм от угла. Со стороны стыка панель нужно обрезать, чтобы она была ровно вертикальной. Закрепляем при помощи саморезов. К ней крепится вторая панель — и так далее до противоположного угла.
Рис. 7. Обрезка первой панели для стыковки с наружным углом
Фасадные панели расширяются при повышении температуры, это обязательно нужно учесть в процессе монтажа. В длину панель может вырасти на 4 мм, а в высоту — до 2,5 мм. Чтобы на солнце фасад не покрылся волнами, оставляем соответствующие зазоры между всеми панелями.
Нагреваясь, фасадные панели расширяются. По длине до 4 мм, по высоте — до 2,5 мм.
Второй ряд облицовки нужно установить со смещением в полпанели, чтобы увеличить надежность соединений и сделать фасад более натуралистичным. Последний ряд панелей вставляется в j-профиль.
Каждый следующий ряд цокольного сайдинга устанавливается со смещением в полпанели.
Если стена длиннее 6 м, рекомендуем произвести дополнительную вертикальную стыковку панелей при помощи j-профиля.
Используйте только оцинкованные саморезы с диаметром шляпки не менее 8 мм.
Вкручивать их нужно:
- под прямым углом к панели
- ровно в центре перфорации
- не до упора (чтобы сориентироваться, закрутите до упора, а потом сделайте пол-оборота назад).
«Альта-Профиль» производит два типа полимерных профилей для обрешетки — для разных коллекций панелей. Перед приобретением обязательно прочитайте инструкцию по монтажу или проконсультируйтесь с менеджером, чтобы подобрать нужные вам материалы.
В некоторых панелях «Альта-Профиль» есть технологические отверстия для дополнительного крепления. Здесь важно вкрутить саморез до упора — чтобы направить расширение в одну сторону.
«Альта-Профиль» производит наружные углы под все коллекции фасадных панелей. Вы можете выбрать цвет, соответствующий облицовке, или угол из той же коллекции, но контрастного оттенка, а также углы из другой коллекции. Последний вариант очень популярен, если цоколь обшивается одними фасадными панелями, а фасад — другими. Тогда наружные углы можно подобрать под цоколь.
Еще один вариант — система отделки углов от «Альта-Профиль». Это 3 разных по размеру элемента, которые устанавливаются на основание-каркас в произвольном порядке. Вы можете сделать такой рисунок углов, как вам нравится!
Рис. 8. Система отделки углов от “Альта-Профиль”
Панели из коллекции EDEL от Docke подходят только для монтажа на цоколе. Другие части фасада облицовывать ими производитель не разрешает.
В остальном монтаж панелей производится по технологии, описанной выше. Комплектующие лучше всего выбирать из ассортимента производителя панелей. Они максимально адаптированы друг к другу, а значит, шансов сделать ошибку в монтаже значительно меньше.
Правила и технология монтажа цокольного сайдинга разных производителей и из разных коллекций отличаются незначительно. Но все-таки эти отличия нужно знать и учитывать, если вы решите выполнить монтаж цокольного сайдинга своими руками. Перед началом работ прочитайте инструкцию по монтажу и строго следуйте ей.
- Без каркаса не обойтись. Он обеспечивает вентиляцию стен дома и защищает фасад от повреждения при температурном расширении полимера. Не выполняйте монтаж фасадных панелей без обрешетки. Это сократит срок жизни не только фасада, но и всего дома.
- Покупайте все панели из одной партии. Если вам придется докупать облицовочный материал и попадется другая партия, не исключено, что оттенок будет немного отличаться.
- Старайтесь приобретать весь комплект материалов у одного производителя. И тогда вам не придется ломать голову, как их подогнать друг к другу.
- Оптимальная температура установки цокольного сайдинга: +10…15 градусов. Если работы выполняются зимой, резать все панели, профили и планки нужно в отапливаемом помещении, где температура воздуха не ниже +10 градусов. После этого им нужно дать пару часов полежать на улице и привыкнуть к температуре окружающей среды.
Оптимальная температура установки сайдинга: +10… +15 градусов. Если она ниже, нарезать панели нужно в отапливаемом помещении.
- Если обшивка установлена правильно, швы между панелями практически не видны и создается впечатление равномерного фасада. Именно правильный монтаж является залогом долгого срока службы цокольного сайдинга. А если в процессе установки допущены ошибки, большинство производителей снимут материал с гарантии.
Рис. 9. Если облицовка смонтирована правильно, швов между панелями не должно быть видно
Если вы не готовы заниматься облицовкой дома собственноручно, не уверены в своих силах или хотите сэкономить свое время, лучший выбор — обратиться к профессиональным монтажникам. Стоит отдать предпочтение тем, кого рекомендует производитель цокольного сайдинга. В противном случае можно наткнуться на халтурщиков, которые не знают техники монтажа и совершат досадные ошибки. Из-за них вы можете лишиться не только гарантии на панели, но и значительно сократить срок службы облицовки, несущих конструкций и стен дома.
