Р3043 Мост переносной постоянного тока

Мост переносный постоянного тока Р3043, двухдиапазонный, класса точности 5, с индикатором на светоизлучающих диодах предназначен для измерения сопротивления электродетонаторов и взрывных цепей.

Мост Р3043 предназначен для работы в полевых условиях.

По устойчивости к климатическим и механическим воздействиям мост относится к группе 5 ГОСТ 22261-94 с расширенным температурным диапазоном (температура от минус 40 до плюс 50 °С и относительная влажность до 98 % при температуре до плюс 35 °С) и является вибропрочным, виброустойчивым и ударопрочным.

Технические характеристики мост Р3043:

— Диапазоны показаний моста 0,2 — 50; 20 — 5000 Ом.

— Диапазоны измерений моста 0,3 — 30; 30 — 3000 Ом.

— Предел допускаемой основной погрешности моста на любой отметке шкалы в диапазоне измерений равен +5% от значения измеряемой величины в диапазоне температур от минус 40 до плюс 50 °С.

— Максимальный ток измерительной цепи, замкнутой на сопротивление не более 0,5 Ом, не превышает 0,05 А.

— Чувствительность электронного нуль-индикатора, встроенного в мост, такова, что изменению измеряемого сопротивления на +2,5% в диапазоне измерений при напряжении питания не менее 2,7 В соответствует засвечивание одного из индикаторных элементов.

— Питание моста осуществляется от 2 элементов «373», вставляемых в брызгозащищенную камеру. Ток, потребляемый мостом, не превышает 50 мА.

— Мост Р3043 является вибропрочным и виброустойчивым при максимальном ускорении 30 м/с2 и частоте от 10 до 70 Гц и ударопрочным при воздействии ударов с максимальным ускорением 80 м/с2 и длительностью импульса в пределах 2 — 15 мс. Общее число ударов 4000.

— Корпус моста является герметичным в рабочем состоянии (с открытой крышкой кожуха).

— Масса моста не превышает 1,6 кг.

— Габаритные размеры моста не превышают 180 х 160 х 65 мм.

Источник

Вся текстовая и графическая информация на сайте несет информативный характер. Цвет, оттенок, материал, геометрические размеры, вес, содержание, комплект поставки и другие параметры товара представленого на сайте могут изменяться в зависимости от партии производства и года изготовления. Более подробную информацию уточняйте в отделе продаж.

Ведущий интернет-магазин Западприбор — это огромный выбор измерительного оборудования по лучшему соотношению цена и качество. Чтобы Вы могли купить приборы недорого, мы проводим мониторинг цен конкурентов и всегда готовы предложить более низкую цену. Мы продаем только качественные товары по самым лучшим ценам. На нашем сайте Вы можете дешево купить как последние новинки, так и проверенные временем приборы от лучших производителей.

На сайте постоянно действует акция «Куплю по лучшей цене» — если на другом интернет-ресурсе (доска объявлений, форум, или объявление другого онлайн-сервиса) у товара, представленного на нашем сайте, меньшая цена, то мы продадим Вам его еще дешевле! Покупателям также предоставляется дополнительная скидка за оставленный отзыв или фотографии применения наших товаров.

В прайс-листе указана не вся номенклатура предлагаемой продукции. Цены на товары, не вошедшие в прайс-лист можете узнать, связавшись с менеджерами. Также у наших менеджеров Вы можете получить подробную информацию о том, как дешево и выгодно купить измерительные приборы оптом и в розницу. Телефон и электронная почта для консультаций по вопросам приобретения, доставки или получения скидки приведены возле описания товара. У нас самые квалифицированные сотрудники, качественное оборудование и выгодная цена.

Интернет магазин Западприбор — официальный дилер заводов изготовителей измерительного оборудования. Наша цель — продажа товаров высокого качества с лучшими ценовыми предложениями и сервисом для наших клиентов. Наш интернет магазинможет не только продать необходимый Вам прибор, но и предложить дополнительные услуги по его поверке, ремонту и монтажу. Чтобы у Вас остались приятные впечатления после покупки на нашем сайте, мы предусмотрели специальные гарантированные подарки к самым популярным товарам.

Вы можете оставить отзывы на приобретенный у нас прибор, измеритель, устройство, индикатор или изделие. Ваш отзыв при Вашем согласии будет опубликован на официальном сайте без указания контактной информации.

Интернет-магазин принимаем активное участие в таких процедурах как электронные торги, тендер, аукцион.

При отсутствии на официальном сайте в техническом описании необходимой Вам информации о приборе Вы всегда можете обратиться к нам за помощью. Наши квалифицированные менеджеры уточнят для Вас технические характеристики на прибор из его технической документации: инструкция по эксплуатации, паспорт, формуляр, руководство по эксплуатации, схемы. При необходимости мы сделаем фотографии интересующего вас прибора, стенда или устройства.

Описание на приборы взято с технической документации или с технической литературы. Большинство фото изделий сделаны непосредственно нашими специалистами перед отгрузкой товара. В описании устройства предоставлены основные технические характеристики приборов: номинал, диапазон измерения, класс точности, шкала, напряжение питания, габариты (размер), вес. Если на сайте Вы увидели несоответствие названия прибора (модель) техническим характеристикам, фото или прикрепленным документам — сообщите об этом нам — Вы получите полезный подарок вместе с покупаемым прибором.

При необходимости, уточнить общий вес и габариты или размер отдельной части измерителя Вы можете в нашем сервисном центре. Наши инженеры помогут подобрать полный аналог или наиболее подходящую замену на интересующий вас прибор. Все аналоги и замена будут протестированы в одной с наших лабораторий на полное соответствие Вашим требованиям.

Основная особенность нашего интернет магазина проведение объективных консультаций при выборе необходимого оборудования. У нас работают около 20 высококвалифицированных специалистов, которые готовы ответить на все ваши вопросы.

В технической документации на каждый прибор или изделие указывается информация по перечню и количеству содержания драгметаллов. В документации приводится точная масса в граммах содержания драгоценных металлов: золото Au, палладий Pd, платина Pt, серебро Ag, тантал Ta и другие металлы платиновой группы (МПГ) на единицу изделия. Данные драгметаллы находятся в природе в очень ограниченном количестве и поэтому имеют столь высокую цену. У нас на сайте Вы можете ознакомиться с техническими характеристиками приборов и получить сведения о содержании драгметаллов в приборах и радиодеталях производства СССР. Обращаем ваше внимание, что часто реальное содержание драгметаллов на 10-25% отличается от справочного в меньшую сторону! Цена драгметаллов будет зависить от их ценности и массы в граммах.

Мы предлагаем быструю международную доставку практически во все страны мира: Австралия (Australia), Австрия (Austria), Азербайджан, Албания (Albania), Алжир (Algeria), Ангилья, Ангола, Антигуа и Барбуда, Аргентина (Argentina), Аруба, Багамские острова, Бангладеш, Барбадос, Бахрейн, Белиз, Бельгия (Belgium), Бенин, Бермуды, Болгария (Bulgaria), Боливия, Бонайре, Синт-Э. и Саба, Босния и Герцеговина (Bosnia and Herzegovina), Ботсвана, Бразилия (Brazil), Британские Виргинские Острова, Бруней Даруссалам, Буркина Фасо, Бурунди, Бутан, Вьетнам (Vietnam), Вануату, Ватикан, Венесуэла, Армения, Габон, Гайана, Гаити, Гамия, Гамбия, Гана, Гватемала, Гвинея, Гибралтар, Гондурас, Гонконг, Гренада, Гренландия (Greenland), Греция (Greece), Грузия (Georgia), Дания (Denmark), Демократическая Республика Конго, Джерси, Джибути, Доминика, Доминиканская Республика, Эквадор, Эсватин, Эстония (Estonia), Эфиопия (Ethiopia), Египет (Egypt), Замбия, Зимбабве (Zimbabwe), Иордания Индонезия, Ирландия (Ireland), Исландия (Iceland), Испания (Spain), Италия (Italy), Кабо-Верде, Казахстан (Kazakhstan), Каймановы острова, Камбоджа, Камерун, Канада (Canada), Катар, Кения, Кыргызстан, Китай (China), Кипр (Cyprus), Кирибати, Колумбия (Colombia), Коморские острова, Конго, Корея (Республика) (Korea Rep.), Коста-Рика, Кот-д’Ивуар, Куба, Кувейт, Кюрасао, Лаос, Латвия (Latvia), Лесото, Литва (Lithuania), Либерия, Ливан, Ливия, Лихтенштейн, Люксембург, Мьянма, Маврикий, Мавритания, Мадагаскар, Макао, Малави, Малайзия, Мали, Мальдивы, Мальта, Марокко (Morocco), Мексика (Mexico), Мозамбик, Молдова (Moldova), Монако, Монако, Намибия, Науру, Непал, Нигер, Нигерия (Nigeria), Нидерланды (Netherlands), Германия (Germany), Новая Зеландия (New Zealand), Новая Каледония, Норвегия (Norway), ОАЭ (UAE), Оман, Острова Кука, Пакистан, Палестина, Панама, Папуа Новая Гвинея, Парагвай, Перу, Южная Африка, Польша (Poland), Португалия (Portugal), Республика Чад, Руанда, Румыния (Romania), Сальвадор, Самоа, Сан-Марино, Саудовская Аравия (Saudi Arabia), Свазиленд, Сейшельские острова, Сенегал, Сент-Винсент и Гренадины, Сент-Китс и Невис, Сент-Люсия, Сербия (Serbia), Сингапур (Singapore), Синт-Мартен, Словакия (Slovakia), Словения (Slovenia), Соломоновые острова, Соединенное Королевство Великобритании и Северной Ирландии (United Kingdom of Great Britain and Northern Ireland), Судан, Суринам, Восточный Тимор (Тимор-Лешти), США (USA), Сьерра-Леоне, Таджикистан, Тайвань (Taiwan), Таиланд (Thailand), Танзания (Объединенная Республика), Того, Тонга, Тринидад и Тобаго, Тувалу, Тунис (Tunisia), Турция (Turkey), Туркменистан, Уганда, Венгрия (Hungary), Узбекистан, Уругвай, Фарерские острова, Фиджи, Филиппины (Philippines), Финляндия (Finland), Франция (France), Французская Полинезия, Хорватия (Croatia), Центральноафриканская Республика, Чешская Республика (Czech Republic), Чили, Черногория (Montenegro), Швейцария (Switzerland), Швеция (Sweden), Шри-Ланка, Ямайка, Япония (Japan).

Иногда клиенты могут вводить название нашего интернет магазина или официальный сайт неправильно — например, западпрыбор, западпрылад, западпрібор, западприлад, західприбор, західпрібор, захидприбор, захидприлад, захидпрібор, захидпрыбор, захидпрылад. Правильно — западприбор.

Наш технический отдел осуществляет ремонт и сервисное обслуживание измерительной техники более чем 75 разных заводов производителей бывшего СССР и СНГ. Также мы осуществляем такие метрологические процедуры: калибровка, тарирование, градуирование, испытание средств измерительной техники.

Если Вы можете сделать ремонт устройства самостоятельно, то наши инженеры могут предоставить Вам полный комплект необходимой технической документации: электрическая схема, ТО, РЭ, ФО, ПС. Также мы располагаем обширной базой технических и метрологических документов: технические условия (ТУ), техническое задание (ТЗ), ГОСТ, отраслевой стандарт (ОСТ), методика поверки, методика аттестации, поверочная схема для более чем 3500 типов измерительной техники от производителя данного оборудования. Из сайта Вы можете скачать весь необходимый софт (программа, драйвер) необходимый для работы приобретенного устройства.

Также у нас есть библиотека нормативно-правовых документов, которые связаны с нашей сферой деятельности: закон, кодекс, постановление, указ, временное положение.

Источник

Все средства измерений Завод «ЗИП»

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	МПИ
10025-85	Амперметры и вольтметры узкопрофильные контактные, Ф309К Завод «ЗИП» (РОССИЯ г.Краснодар)	1 год
10026-85	Фазометры, Ц302/1 Завод «ЗИП» (РОССИЯ г.Краснодар)	1 год
10027-90	Ваттметры и варметры, Ц301/1 Завод «ЗИП» (РОССИЯ г.Краснодар)	1 год
1005-55	Мосты для измерения сопротивлений, Р-343 Завод «ЗИП» (РОССИЯ г.Краснодар)	Нет данных
10057-85	Делители напряжения многодекадные, Р3028 Завод «ЗИП» (РОССИЯ г.Краснодар)	1 год
1023-56	Амперметры щитовые, Э34 Завод «ЗИП» (РОССИЯ г.Краснодар)	Нет данных
1024-56	Вольтметры щитовые, Э34 Завод «ЗИП» (РОССИЯ г.Краснодар)	Нет данных
10360-86	Электрокардиографы с микропроцессорным управлением, ЭК4МП-Н3051 Завод «ЗИП» (РОССИЯ г.Краснодар)	1 год
1038-56	Потенциометры, Р-2/1 Завод «ЗИП» (РОССИЯ г.Краснодар)	Нет данных
1039-56	Магазины непроволочных сопротивлений, Р-315 Завод «ЗИП» (РОССИЯ г.Краснодар)	Нет данных
10550-91	Амперметры и вольтметры самопишущие щитовые. Ваттметры и варметры самопишущие щитовые, Н3092 (амперметры), Н3095 (ваттметры) Завод «ЗИП» (РОССИЯ г.Краснодар)	1 год
10670-91	Измерители оптоэлектронные узкопрофильные контактные, Ф310К-М1 Завод «ЗИП» (РОССИЯ г.Краснодар)	1 год
10762-88	Микровольтнаноамперметры, Ф3017 Завод «ЗИП» (РОССИЯ г.Краснодар)	1 год
1092-57	Реохордные мосты, Р-38 Завод «ЗИП» (РОССИЯ г.Краснодар)	Нет данных
1113-57	Амперметры, Э30/2 Завод «ЗИП» (РОССИЯ г.Краснодар)	Нет данных
1114-57	Вольтметры, Э30/2 Завод «ЗИП» (РОССИЯ г.Краснодар)	Нет данных

Статистика

Кол-во поверок — 9162
Выдано извещений — 319
Кол-во периодических поверок — 3063
Кол-во средств измерений — 1487
Кол-во владельцев — 406
Усредненный год выпуска СИ — 1993
МПИ по поверкам — 7362 дн.

Стоимость поверки Мосты переносные постоянного тока (Р3043)

Организация, регион	Стоимость, руб	Средняя стоимость
ФБУ Амурский ЦСМ Амурская область	1366	1803
ФБУ Белгородский ЦСМ Белгородская область	4080	1803
ФБУ Брянский ЦСМ Брянская область	2100	1803
ФБУ Брянский ЦСМ Брянская область	2352	1803
ФБУ Владимирский ЦСМ Владимирская область	1060	1803

Какие модификации данного типа СИ еще существуют

00715; 160021; 160022; 160023; 160024; 3ЭСО2210/2-Г; 6377-77; null; P3043; Без модификации; МО-62; мод. Р3043; мод. Р3043.1; Мост переносной постоянного тока Р3043; Мост переносной постоянного тока; Мост переносной постоянного тока Р3043; Мост переносной постоянного тока Р3043; Мост переносной постоянного тока; Мост переносной постоянного тока Р3043; Мост переносной постоянного тока Р3043.1; мост переносной Р3043; Мост переносные постоянного тока Р3043; Мост постоянного тока; Мост постоянного тока Р3043; Мост Р3043; Мосты переносные постоянного тока Р3043 ; Мосты переносные постоянного тока Р3043; Мосты переносные постоянного тока; Мосты переносные постоянного тока Р3043; Мосты постоянного тока типа Р3043; нет; нет данных ; Нет модификации; нет модификаций; Р 3043; Р 3043.1; Р304; Р3043; Р3043 (принадлежит 033); Р3043 (принадлежит 102); Р3043 (принадлежит 219); Р3043 (принадлежит 220); Р3043,; Р3043-1; Р3043.1; Р333; Р353; Р3о43; Р4043;

Источник

Электроизмерительные приборы

Технические характеристики

Для ускорения обработки заявки используйте кнопки: Заказать, Написать нам или пишите на Email.

Пример заказа: куплю Р3043 — 2 шт.

Для обратной связи, не забудьте указать Ваши контактные данные и/или реквизиты предприятия.

Мост переносной Р3043 (Р-3043, Р 3043, p3043, p 3043, p-3043)

Мост переносной постоянного тока Р3043 (в дальнейшем — мосты), двухдиапазонные, класса точности 5, с индикатором на светоизлучающих диодах предназначены для измерения сопротивления электродетонаторов и взрывных цепей как с места укрытия взрывника, так и непосредственно в забое.
Диапазоны показаний моста Р3043 0,2Ом-50Ом; 20Ом-5000Ом. Диапазоны измерений моста Р3043: 0,3Ом-30Ом; 30Ом-3000Ом. Предел допускаемой основной погрешности моста на любой отметке шкалы в диапазоне измерений равен ±5 % от значения измеряемой величины в диапазоне температур от минус 40 до плюс 50 °С.
Мост переносной Р3043 является вибропрочным и виброустойчивым.

Мосты переносные постоянного тока Р3043 (в дальнейшем — мосты), двухдиапазонные, класса точности 5, с индикатором на светоизлучающих диодах предназначены для измерения сопротивления электродетонаторов и взрывных цепей как с места укрытия взрывника, так и непосредственно в забое.

Мост переносной Р3043 предназначен для работы в полевых условиях, а также в шахтах, опасных по газу и пыли и имеет исполнение РО Иа, достигаемое использованием искробезопасного источника питания и отсутствием индуктивных элементов. По устойчивости к климатическим и механическим воздействиям Мост переносной Р3043 относится к группе 5 ГОСТ 22261-82 с расширенным температурным диапазоном (температура от минус 40 до плюс 50 °С и относительная влажность до 98% при температуре плюс 35 °С) и является вибропрочным и виброустойчивым, ударопрочным.

Мосты переносные Р3043 поставляемые в районы с тропическим климатом предназначены для работы в полевых условиях а также в шахтах, опасных по газу и пыли при температуре от минус 10 до плюс 45 °С и относительной влажности окружающего воздуха до 95 % при температуре 40 °С; при этом заводское обозначение прибора должно быть Р3043 Т2.

Технические данные

Диапазоны показаний моста Р3043 0,2Ом-50Ом; 20Ом-5000Ом. Диапазоны измерений моста Р3043: 0,3Ом-30Ом; 30Ом-3000Ом. Предел допускаемой основной погрешности моста на любой отметке шкалы в диапазоне измерений равен ±5 % от значения измеряемой величины в диапазоне температур от минус 40 до плюс 50 °С. Максимальный ток измерительной цепи, замкнутой на сопротивление не более 0,5Ом, не превышает 0,05А.

Чувствительность электронного нульиндикатора, встроенного в Мост переносной Р3043, такова, что изменению измеряемого сопротивления на ±2,5% в диапазоне измерений при напряжении питания не менее 2,7В соответствует засвечивание одного из индикаторных элементов. Питание моста осуществляется от двух элементов «373» вставляемых в брызгозащищенную камеру. Ток, потребляемый мостом, не превышает 50мА.

Мост переносной Р3043 является вибропрочным и виброустойчивым при максимальном ускорении 30 м/с² и частоте от 10 до 70Гц и ударопрочным при воздействии ударов с максимальным ускорением 80м/с² длительностью импульса в пределах 2-15 мс. Общее число ударов 4000. Корпус моста Р3043 является герметичным в рабочем состоянии (с открытой крышкой кожуха). Масса моста на превышает 1,6 кг. Габаритные размеры моста не превышают 180x160x65 мм.

Интернет-магазин принимаем активное участие в таких процедурах как электронные торги, тендер, аукцион.

Источник

Проверка исправности схемы переносного моста

•проверить нажатием кнопки наличие элемента питания, при этом стрелка гальванометра должна отклониться влево или вправо о нулевой отметки.

Проверка на безопасность измерительного тока

•подключают миллиамперметр к зажимам и проверяют величину силы тока (ток не более безопасной величины 50 мА);

•к клеммам присоединяют электродетонатор, если при этом взрыва не последует, а стрелка прибора пойдет к нулю, то переносной мост исправен.

Пользование переносным мостом Р-353

•переносной мост установить горизонтально;

•установить перемычку в положение, соответствующее выбранному диапазону;

•подключить измеряемое сопротивление к зажимам;

•произвести коррекцию нуля, установить корректором гальванометра на нулевую отметку;

•при нажатии кнопки, для включения источника тока, поворачивать рукоятку реохорда пока стрелка гальванометра не придет на ноль (измеренное сопротивление отсчитывается по шкале лимба нулевой отметки гальванометра).

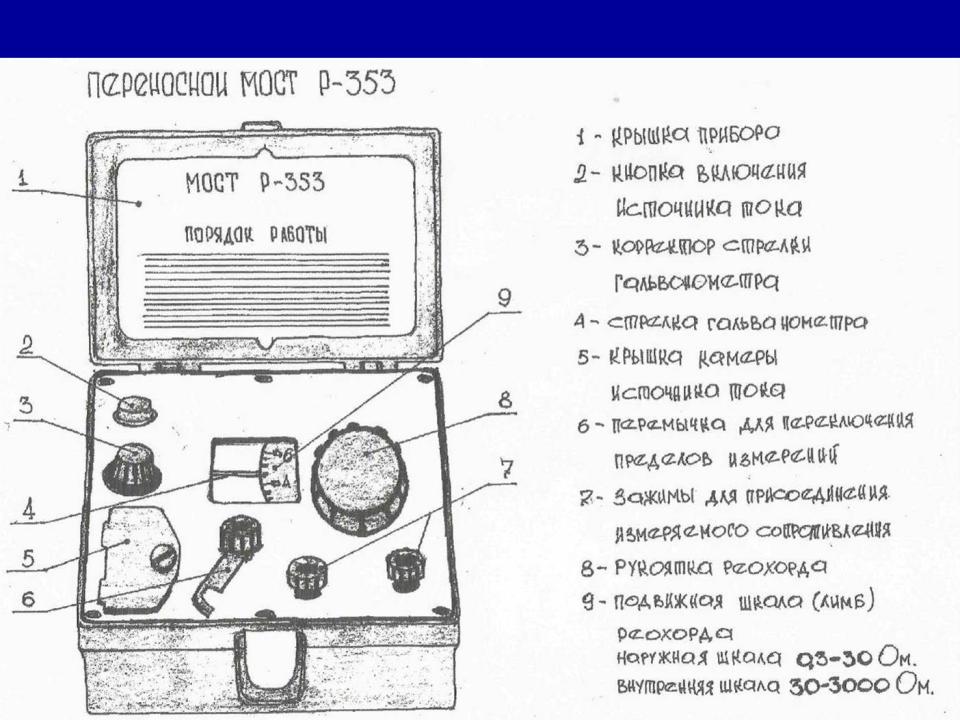

Рис. 2. Переносной мост Р-353

Переносной мост постоянного тока Р-3043

Тактико-технические характеристики

Таблица 3.

Наименование характеристик Предел измерения, Ом

Габаритные размеры, мм

Вес, кг

Работа в температурных пределах, ºС

Источник питания

Числовые значения

0,3-30

30-3000

160×180×62 1,6 +50, -40

Два элемента 373

Переносной мост постоянного тока

Р-3043 (рис.3) служит для проверки (исправности) и измерения значений сопротивлений проводов электровзрывной сети и электродетонаторов.

Проверка исправности схемы переносного моста

•проверить нажатием кнопки наличие элемента питания, при этом светодиод гальванометра должна отклониться влево или вправо о нулевой отметки.

Проверка на безопасность измерительного тока

•подключают миллиамперметр к зажимам и проверяют величину силы тока (ток не более безопасной величины 50 мА);

Пользование переносным мостом постоянного тока Р-3043

•переносной мост установить горизонтально;

•установить перемычку в положение, соответствующее выбранному диапазону;

•подключить измеряемое сопротивление к зажимам;

•произвести коррекцию нуля, для чего нажать кнопку «коррекцию нуля» и, вращаю ручку потенциалометра по направлению светящейся стрелки, добиться погасания обеих светодиодов;

•нажать кнопку «измерение», вращая ручку лимба по направлению светящейся стрелки, добиться погасания обеих светодиодов и произвести отсчет показаний.

Рис.3. Переносной мост постоянного тока Р-3043

Учебный вопрос 2.

Практическое измерение сопротивлений электродетонаторов.
