Терморегулятор ПТ 200.02 для печей СНОЛ

Имеется автоматическая компенсация термо э.д.с. холодного спая термопар и гальваническое разделение входных и выходных цепей прибора. Программный задатчик имеет дискретность задания по температуре 1°С и по времени 1 минуту, а максимальная длительность участка 55 часов для ПТ200-08, либо бесконечность для остальных моделей.

В ПТ200-20 градуировки всех датчиков записаны в энергонезависимую память, и прибор может работать с любым из них.

Эффективная система диагностики неисправностей и защиты позволяет практически полностью исключить возможность перегрева электропечи вследствие внутреннего отказа прибора и обрыва датчика.

Максимальная температура объекта регулирования, при превышении которой должна срабатывать защита, в приборе ПТ200-08 указывается при заказе, а в остальных моделей устанавливается потребителем и может быть изменена.

При срабатывании защиты размыкаются контакты внутреннего реле, связанные с пусковой аппаратурой, и одновременно происходит отключение силовых тиристоров.

Управление силовыми приборами, тиристорами или симисторами, осуществляется непосредственно, без промежуточных усилителей.

Простота программирования, высококонтрастная цифровая светодиодная индикация, удобная 3-х кнопочная клавиатура, подключение на разъемах делают регуляторы удобными в эксплуатации и не требующими специальных навыков. Корпусы регуляторов металлические, рассчитанные на щитовой утопленный монтаж на вертикальной плоскости.

Товар доступен к заказу в нашем магазине на маркетплейсе OZON:

С подключением: термопара типа К, она же ТХА, ХА и хромель-алюмель.

С подключением: термопара типа ТПП, ПП(S).

Характеристика:

Модель	Количество участков программы	Способ регулирования	Габариты, мм
ПТ200-02	2 — разогрев и выдержка	ШИМ, ФИМ, 2П	80×110×48

Настройка терморегулятора ПТ200-02:

Инструкцию к измерителю-регулятору Вы можете получить связавшись с нашими менеджерами.
Осуществляем отгрузку ПТ 200 в любой регион России и стран СНГ посредством транспортных компаний, почты и экспресс-почты.

Технические характеристики измерителей-регуляторов ПТ200-02

Наименование показателя	Значение показателя
Питание прибора	от однофазной сети переменного тока напряжением 220 В частотой 50 Гц
Мощность, потребляемая от сети	не более 5 В·А
Рабочая температура воздуха* при эксплуатации	от +5 до +40°С
Допускаемые отклонения	— напряжения питания от -15 до 10% — частоты от ±2% — коэффициент высших гармоник до 5%
Основная абсолютная погрешность прибора	не более ±6°С в диапазоне рабочих температур свыше +15 до +40°С и не более ±8°С в диапазоне рабочих температур от +10 до +15°С (с учетом погрешности компенсации изменения э.д.с. холодного спая)
Погрешность компенсации изменения э.д.с. холодного спая	±3°С в диапазоне рабочих температур от +15 до +40°С и не более ±5°С в диапазоне рабочих температур от +10 до +15°С
Входное сопротивление прибора для сигнала термопреобразователя	не менее 220 кОм
Габаритные размеры	80х110х48 мм
Конструктивное исполнение	обыкновенное
Межповерочный интервал	2 года
Гарантийный срок эксплуатации**	12 месяцев со дня ввода прибора в эксплуатацию
Гарантийный срок хранения	6 месяцев со дня изготовления прибора

Источник

Строительные технологии

МЕНЮ

Обновлено: 05.09.2023

Читайте также:

Линолеум 3 5 метра ширина
Настенное крепление для душа vidage solide вакуумное на присоске
Кситал gsm 4t подключение к электрокотлу

Источник

михаил вичкасов

Ученик

(237),
закрыт

9 месяцев назад

Помогите настроить терморегулятор ПТ 200 для камеры полимеризации. Необходимо выставить температу 180 градусов и время 15 минут. То есть нужно, чтоб печь разогрелась до заданной температуры, включился таймер и по окончании времени выключился. Как это настроить, какие параметры вводить? В ТЗ устанавливаю температуру 180 градусов, а какое время устанавливать в t1 и t2, и что означают остальные параметры в настройках?

Источник

—7-

Рис. 2.

Схема электрическая принципиальная.

A1-регулятор температуры ПТ200-02, ХА(К); ВК1-преобразователь термоэлектрический ТХА 9419; ЕК1, ЕК2 – нагреватели боковые; ЕК3, ЕК4 – нагреватели подовый и сводовый; С1-конденсатор К73-17, 0.47мкФ, 630В; QF1 — выключатель автоматический ВА 101-2/40; КМ1-пускатель магнитный ПМ12-025100 УХЛ4В; SQ1-микровыключатель МП 2102С.02У3; VS1-симистор ТС-132-50-7; X1-клеммник
ТВ-2503L, 25А, 600В; Х2-разъем IDC-10F; Х3,Х4-клемма ножевая 36072LB; Х5-разъем–KF2EDG-03P-5.0; Х6- блок зажимов термопреобразователя; Х7…Х14-зажим ЗН24-16п 63.

ЭЛЕКТРОПЕЧЬ СОПРОТИВЛЕНИЯ

КАМЕРНАЯ ЛАБОРАТОРНАЯ
СНОЛ 10/10
(СНОЛ 2. 3. 1,8/10)

ПАСПОРТ, ТЕХНИЧЕСКОЕ ОПИСАНИЕ И

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ЭТУ 14.00.00.00-01 ПС

2007 г.

г. Истра, Московская обл.
-1-

1. Назначение изделия.
1.1. Электропечь сопротивления камерная лабораторная СНОЛ 10/10
(СНОЛ 2. 3. 1,8/10) предназначена для термообработки изделий, не выделяющих агрессивных компонентов в воздушной среде до температуры 1050 ⁰С.

1.2. Расшифровка условного обозначения типа электропечи:

С Н О Л 10 / 10

Номинальная температура в ⁰С×10^-2

Объём рабочего пространства в дм³

Особенность конструкции — лабораторная

Характер среды — воздушная

Основной конструктивный признак — камерная

Вид нагрева — сопротивлением

1.2.1. В случае обозначения электропечи СНОЛ 2. 3. 1,8/10

2 — ширина рабочего пространства в дм;

3 — длина рабочего пространства в дм;

1,8 — высота рабочего пространства в дм.
2. Техническая характеристика.
Максимальная температура, ⁰С……………………………………………………………………..1050

Номинальная температура, ⁰С…………………………………………………..…………………..1000

Номинальная мощность, кВт………………………………………………………….…………………4,0

Напряжение питающей сети, В ……………………………………………………………………….220

Число фаз……………………………………………………………………………………………..……………1

Частота, Гц ………………………………………………………………………………………………………50

Среда в рабочем пространстве…………………………………………………..…………….…воздух

Размеры нагревательной камеры, мм

ширина…………………………………………………………………………………….…………..200

длина………………………………………………………………………………………..…………..300

высота……………………………………………………………………………….………………….180

Габаритные размеры, мм

ширина…………………………………………………………………………..…………………….470

длина…………………………………………………………………………………..………………..620

высота…………………………………………………………………………………..………………595

Масса, кг, не более …………………………………………………………………………………………..50

-6-

Рис. 1.

1. Корпус. 2. Керамический муфель. 3.Дверца. 4. Керамическая подставка. 5. Регулятор температуры. 6. Выключатель автоматический. 7. Термопреобразователь. 8. Зажим защитного заземления
Предупреждающие символы:

Вид символа Смысловое значение

Зажим защитного заземления.
Осторожно! Опасность

поражения электрическим током.

Включено (питание).
Выключено (питание).
Внимание! (См. сопроводительные документы)

-5-

10.2. Электропечь не должна подвергаться резким толчкам, ударам и тряске.

10.3. При очистке электропечи от загрязнений внешние поверхности протереть мыльным или содовым раствором, а затем еще раз чистой водой, после чего вытереть насухо. Не допускается попадания воды на элементы электрического питания и регулирования. Работы по очистке электропечи от загрязнений производить только при полном отключении питания.

10.4. Рекомендуется не реже одного раза в полугодие проводить профилактический осмотр печи, электропроводки и электроаппаратуры, с целью обеспечения правил пожаро- и электробезопасности.
11. Правила транспортирования.
11.1. Электропечь необходимо транспортировать только в закрытом транспорте при температуре от -50 ⁰С до +50 ⁰С.

11.2. Транспортирование печи разрешается любым видом транспорта, кроме морского.
12.Правила хранения.
12.1. Хранение электропечи должно производиться в сухом, отапливаемом и вентилируемом помещении с температурой воздуха от +5 ⁰С до +40 ⁰С, при относительной влажности окружающего воздуха – не более 80% при температуре +25 ⁰С.

12.2. Воздух в помещении не должен содержать агрессивных примесей, вызывающих коррозию.
13. Гарантийные обязательства.

13.1. Предприятие-изготовитель гарантирует соответствие электропечи технической характеристике при соблюдении потребителем правил хранения, транспортирования и указаний по монтажу и эксплуатации.

13.2. Срок гарантии — 1 год со дня отгрузки изготовителем при односменной работе электропечи.

13.3. Гарантийное и сервисное обслуживание обеспечивается изготовителем по адресу:
* 143500 Московская обл., г. Истра-2, ул. Почтовая, д. 31,
ЗАО ИЭЦ ВНИИЭТО. ‘Тел. 994-55-47. Æ Факс (495) 994-53-57

Код из Москвы: (231) Тел 4-66-17 e-mail: vniieto@mail.ru
14. Свидетельство о приёмке.
Электропечь сопротивления камерная лабораторная СНОЛ 10/10 заводской
номер………………………..соответствует технической документации и признана годной к эксплуатации.
Дата изготовления: …………………………….. Штамп………………………………………..……..

-2-

3. Комплект поставки.
3.1. Электропечь СНОЛ 10/10 в сборе, шт………………………………..……………..…………1

3.2. Керамическая подставка, шт………………………………………………………………………..1

3.3. Эксплуатационная документация:

паспорт на электропечь, экз………………………………………………………………………….1

паспорт на регулятор температуры, экз..………………………………………………………1

паспорт на термопреобразователь, экз……….……………………………………………….1

4. Устройство и принцип работы.
4.1. Электропечь (рис. 1) состоит из металлического корпуса 1, в верхней части которого расположена нагревательная камера, в нижней части — блок управления. В блоке смонтирована пусковая и регулирующая аппаратура.

4.2. Рабочее пространство электропечи образовано керамическими панелями 2, с вмонтированными в них спиральными нагревателями из железохромалюминиевой проволоки. Нагреватели расположены на боковых стенках, своде и в поду печи и полностью заделаны в керамические панели.

4.3. Футеровка печи включает в себя два слоя: огнеупорный и теплоизоляционный из лёгких и сверхлёгких материалов на основе шамотно-волокнистых плит и базальтового волокна. Электропечь загружается через проем, закрываемой дверцей 3. Садка устанавливается на керамическую подставку.

4.4. На лицевой панели размещены регулятор температуры 5 и сетевой выключатель 6. В нагревательной камере на задней стенке расположена термопреобразователь 7.

4.5. В электрической схеме печи (рис. 2.) предусмотрен автоматический выключатель для подачи напряжения на силовые цепи и защиты их от короткого замыкания, симисторный контактор и магнитный пускатель в качестве исполнительного устройства, регулятор температуры для проведения технологического режима нагрева.
5. Указания мер безопасности.
5.1. Электропечь необходимо эксплуатировать в соответствии с требованиями «Правил эксплуатации электроустановок потребителей» и «Межотраслевых правил по охране труда (правил безопасности) при эксплуатации электроустановок».

5.2. Запрещается эксплуатировать электропечь со снятым кожухом.

5.3. Запрещается эксплуатировать электропечь при ненадёжном заземлении.

5.4. При нарушении нормальной работы электропечи необходимо отключить ее от электросети и принять меры к устранению неисправностей. Ремонтные работы производить только при снятом напряжении.

5.5. Во избежание ожогов при загрузке и выгрузке необходимо пользоваться защитными рукавицами.

5.6. В случае использования электропечи для работы с опасными материалами пользователь сам разрабатывает дополнительные меры безопасности и отвечает за их правильность и достаточность, в том числе обеспечивает проведение соответствующей стерилизации материалов и оборудования, если в этом есть необходимость. Средства стерилизации не должны повреждать составные части электропечи.

-3-

5.7. Предприятие-изготовитель не несет ответственности за безопасную работу электропечи в случае нарушения обслуживающим персоналом правил технической эксплуатации и техники безопасности, изложенных в данной инструкции.
6. Размещение и монтаж электропечи.
6.1. Электропечь установить горизонтально на рабочее место, не подвергаемое толчкам и вибрациям и не имеющее легковоспламеняющихся поверхностей. Вблизи электропечи не должно быть пожароопасных предметов и материалов.

6.2. Снять заднюю крышку кожуха.

6.3. Подсоединить заземляющий провод от общего контура заземления к зажиму защитного заземления 8 (рис.1) на задней стороне опоры электропечи.

6.4. Подсоединить сетевой кабель к блоку зажимов Х1 в соответствии с маркировкой проводов (рис.2).

6.5. Надеть заднюю крышку и закрепить винтами.

6.6. Для подключения к питающей сети рекомендуется использовать провод или кабель с сечением медных токопроводящих жил не менее 2,5 мм².

6.7. При необходимости установки дополнительного (контрольного) термопреобразователя просверлить футеровку задней стенки по месту отверстия в кожухе слева от рабочего термопреобразователя.
7. Подготовка электропечи к работе.
7.1. Перед началом эксплуатации, а также после длительного перерыва в работе необходимо произвести сушку футеровки в следующем порядке:

включить печь, нагреть до 200 ⁰С и выдержать при этой температуре 2 часа;
поднять температуру до 500 ⁰С и выдержать при этой температуре 2 часа;
нагреть печь до 800 ⁰С и выдержать при этой температуре 1час.

7.2. До окончания всех работ по просушке электропечь не может быть признана удовлетворяющей всем требованиям безопасности.
8. Порядок работы.
8.1. Открыть дверцу электропечи.

8.2. Установить садку на керамическую подставку.

8.3. Закрыть дверцу электропечи.

8.4. Включить выключатель QF1, при этом на цифровом индикаторе регулятора температуры через несколько секунд высветится значение текущей температуры в камере электропечи.

8.5. Произвести настройку параметров регулятора температуры (коэффициента пропорциональности «p», постоянных времени интегрирования «h» и дифференцирования «d») и ввести программу нагрева, руководствуясь инструкцией по эксплуатации регулятора.

Примечание. Ориентировочные значения параметров p=40, d=10, h=70. Идеальные значения параметров зависят от температуры и теплофизических свойств садки, и в каждом конкретном случае должны подбираться индивидуально.

8.6. Включить нагрев, нажав кнопку «П/С», при этом загорается светодиод «П/С».

-4-

Примечание. Включение нагрева возможно только по окончании теста самодиагностики, т.е. примерно через десять секунд после включения прибора.

8.7. Отключение нагрева производится кнопкой «П/С», при этом светодиод «П/С» гаснет.

8.8. Регулятор температуры имеет встроенную систему защиты и диагностики неисправностей. Во всех случаях срабатывания защиты на цифровом дисплее регулятора индицируется соответствующее показание, при этом питание нагревателей отключается.

8.9. При открывании дверцы во время работы электропечи выключатель SQ1 отключает питание нагревателей.
9. Характерные неисправности и методы их устранения.

Неисправность	Вероятная причина	Методы устранения
1.При включении выключателя электропечь не работает.	Нет электропитания.	Проверить электропитание.
2. При включении электропечь не разогревается или время разогрева превышает установленную норму.	Не замкнут конечный выключатель дверцы. Неисправен симистор. Вышел из строя нагреватель.	Отрегулировать прижим конечного выключателя. Заменить симистор. Заменить неисправный нагреватель.
3. Не выдерживается точность автоматического регулирования.	Неправильно заданы параметры регулятора.	Уточнить значения параметров в соответствии с методикой, указанной в паспорте регулятора.
4. Внезапное отключение нагрева, на регуляторе показания вида—х, где х-цифра от 1 до 5.	Срабатывание системы защиты регулятора.	Отключить печь. Устранить причину срабатывания защиты. Включить печь.

10. Особенности эксплуатации.
10.1. Электропечь разрешается эксплуатировать в лабораторных, капитальных и других подобного типа помещениях при следующих условиях:

высота над уровнем моря не более 1000 м;

температура окружающей среды от +5 до +35 ⁰С;

относительная влажность воздуха не более 80% при +25 ⁰С.
окружающая среда — невзрывоопасная, не содержащая значительного количества токопроводящей пыли, водяных паров, агрессивных газов в концентрациях, вредно действующих на комплектующее оборудование, материалы и изоляцию электропечи.

Терморегулятор ПТ 200.02 для печей СНОЛ

Характеристика:

Модель	Количество участков программы	Способ регулирования	Габариты, мм
ПТ200-02	2 — разогрев и выдержка	ШИМ, ФИМ, 2П	80×110×48

Настройка терморегулятора ПТ200-02:

Технические характеристики измерителей-регуляторов ПТ200-02

Наименование показателя	Значение показателя
Питание прибора	от однофазной сети переменного тока напряжением 220 В частотой 50 Гц
Мощность, потребляемая от сети	не более 5 В·А
Рабочая температура воздуха* при эксплуатации	от +5 до +40°С
Допускаемые отклонения	— напряжения питания от -15 до 10% — частоты от ±2% — коэффициент высших гармоник до 5%
Основная абсолютная погрешность прибора	не более ±6°С в диапазоне рабочих температур свыше +15 до +40°С и не более ±8°С в диапазоне рабочих температур от +10 до +15°С (с учетом погрешности компенсации изменения э.д.с. холодного спая)
Погрешность компенсации изменения э.д.с. холодного спая	±3°С в диапазоне рабочих температур от +15 до +40°С и не более ±5°С в диапазоне рабочих температур от +10 до +15°С
Входное сопротивление прибора для сигнала термопреобразователя	не менее 220 кОм
Габаритные размеры	80х110х48 мм
Конструктивное исполнение	обыкновенное
Межповерочный интервал	2 года
Гарантийный срок эксплуатации**	12 месяцев со дня ввода прибора в эксплуатацию
Гарантийный срок хранения	6 месяцев со дня изготовления прибора

Продукция

1. Теплоучет
2. Температура
3. Давление
4. Расход
5. Уровень
6. Автоматика и вторичные приборы

6.1. Измерители-регуляторы

6.1.1. Измерители без выхода
6.1.2. ПИД-регуляторы
6.1.3. Измерители-Регуляторы

6.1.3.1. Регуляторы ТРМ
6.1.3.2. ИРТ, ТМ-51хх
6.1.3.3. МЕТАКОН
6.1.3.4. УМКТ
6.1.3.5. ПКЦ NDI PA ESM
6.1.3.6. МИНИТЕРМ
6.1.3.7. ТРИД ИСД, РТУ
6.1.3.8. Приборы Ф1730, Ф1760, Ф1775

6.1.4. Контроллеры для ГВС, отопления и вентиляции
6.1.5. Приборы для управления насосами
6.1.6. Панели оператора

6.2. Регистраторы
6.3. Пневматические приборы и устройства
6.4. Блоки питания и преобразования
6.5. Котельное оборудование и автоматика

7. Аналитика

Группа компаний (ГК) «Теплоприбор» (Теплоприборы, Промприбор, Теплоконтроль и др.) — это приборы и автоматика для измерения, контроля и регулирования параметров технологических процессов (расходометрия, теплоконтроль, теплоучёт, контроль давления, уровня, свойств и концентрации и пр.).

По цене производителя отгружается продукция как собственного производства, так и наших партнёров — ведущих заводов — производителей КИПиА, аппаратуры регулирования, систем и оборудования для управления технологическими процессами — АСУ ТП (многое имеется в наличии на складе или может быть изготовлено и отгружено в кратчайшие сроки).

Теплоприбор.рф — официальный сайт ГК «Теплоприбор» — это гарантия качества, сроков, справедливой стоимости и прайс-листа с актуальными ценами* (любое предложение на сайте не является публичной офертой, описания и цены приведены в информационных целях и могут незначительно отличаться от реальных характеристик, изображение товара дано только в качестве иллюстрации).

География ГК «Теплоприбор»:
Москва, Рязань, Челябинск, Казань, Екатеринбург, Санкт-Петербург, Новосибирск, Нижний Новгород, Самара, Ростов-на-Дону, Уфа, Красноярск, Пермь, Воронеж, Белгород, Волгоград, Краснодар, Саратов, Тюмень, Томск, Омск, Иркутск, Улан-Удэ, Саранск, Чебоксары, Ярославль и другие города РФ, также мы работаем с Белоруссией, Украиной и Казахстаном.

Рекомендации как правильно выбрать, заказать и купить контрольно-измерительные приборы и автоматику (КИПиА), дополнительное/вспомогательное оборудование и защитно-монтажную арматуру, а также другую полезную и интересную информацию см. наши официальные сайты.

Работа и вакансии: в Московский офис (СЗАО, ст. метро Планерная, р-н Куркино (рядом МКАД и г. Химки) требуется менеджер по сбыту КИПиА, ЗП достойная, возможна удаленная работа оклад + %.
teplokip@yandex.ru

Новые публикации: Статья «Датчики давления. Сравнительный обзор видов, характеристик и цен.»

Специальное предложение:
Датчики давления — цена от 2400 руб.

Измерители-регуляторы температуры ПТ200-02 предназначены для регулирования температуры по заданному графику (программе) в электрических печах сопротивления и других объектах.

Измерение и регулирование температуры осуществляются по одному каналу, а датчиками служат термопреобразователи типов ТХК, ТХА, ТПП, ТПП, ТПР и ТВР. При приобретении приборов ПТ200-02 необходимо заранее указывать тип термопреобразователя (ХА(K), ХК(L), ПП(S), ПР(В) и т.п.). Эффективная система диагностики неисправностей и защиты позволяет практически полностью исключить возможность перегрева электропечи вследствие внутреннего отказа прибора и обрыва датчика.

Функционал измерителей-регуляторов ПТ200-02

— формирование ПИД, ПИ, ПД, П, законов регулирования по одному каналу
— формирование программного задания в виде произвольной кусочно-линейной функции времени, состоящей из 2 участков
— формирование регулирующих воздействий в виде импульсных сигналов фазово-модулированных
— измерение и индикация температуры по сигналам одного термоэлектрического преобразователя
— автоматическая компенсация изменения э.д.с. холодного спая термоэлектрического преобразователя
— гальваническое разделение входных и выходных цепей
— индикация режимов работы блока
— автоматическое выключение нагрева при обрыве термоэлектрического преобразователя
— автоматическое выключение нагрева при к.з. термоэлектрического преобразователя
— автоматическое выключение нагрева при превышении температурой объекта порогового значения (величина порога устанавливается заказчиком)
— формирование выходного дискретного сигнала (нормально разомкнутый контакт)
— диагностика ранее записанных уставок программы на предмет самопроизвольного их изменения
— цифровая индикация срабатывания защит и диагностики
— цифровая индикация сигнала рассогласования.

Технические характеристики измерителей-регуляторов ПТ200-02

Наименование показателя	Значение показателя
Питание прибора	от однофазной сети переменного тока напряжением 220 В частотой 50 Гц
Мощность, потребляемая от сети	не более 5 В·А
Рабочая температура воздуха* при эксплуатации (Тос)	от +5 до +40°С
Допускаемые отклонения	— напряжения питания от -15 до 10% — частоты от ±2% — коэффициент высших гармоник до 5%
Основная абсолютная погрешность прибора	не более ±6°С в диапазоне рабочих температур свыше +15 до +40°С и не более ±8°С в диапазоне рабочих температур от +10 до +15°С (с учетом погрешности компенсации изменения э.д.с. холодного спая)
Погрешность компенсации изменения э.д.с. холодного спая	±3°С в диапазоне рабочих температур от +15 до +40°С и не более ±5°С в диапазоне рабочих температур от +10 до +15°С
Входное сопротивление прибора для сигнала термопреобразователя	не менее 220 кОм
Габаритные размеры	80х110х48 мм
Конструктивное исполнение	обыкновенное (базовое общепромышленное)
Межповерочный интервал (МПИ)	2 года (24 месяца)
Гарантийный срок эксплуатации**	12 месяцев со дня ввода прибора в эксплуатацию
Гарантийный срок хранения	6 месяцев со дня изготовления прибора

*Агрессивные и взрывоопасные компоненты в воздухе должны отсутствовать.

**Изготовитель гарантирует безотказную работу прибора при соблюдении потребителем условий эксплуатации, транспортирования и хранения.

Прибор ПТ200-02 рассчитан на эксплуатацию в закрытых невзрывоопасных помещениях при следующих условиях:

— рабочая температура воздуха при эксплуатации от +5 до +40°С;
— верхний предел относительной влажности воздуха 80% при +35°С и более низких без конденсации влаги;
— атмосферное давление от 80 до 106,7 кПа;
— вибрация мест крепления и коммутации: амплитуда не более 0,1 мм, частота не более 25 Гц;
— напряженность внешнего магнитного поля частотой питания не более 400 А/м;
— амплитуда напряжения продольной помехи (помехи, действующей между корпусом регулятора и входной цепью) переменного тока частотой питания не более 220 В;
— отсутствуют примеси агрессивных паров и газов в окружающем воздухе.

Измеритель-регулятор температуры ПТ200-02 имеет 2 программируемых участка (участок разогрева и участок выдержки), на которых программируются следующие параметры:

-температура выдержки (задания) (Тз);
-время участка разогрева (t1);
-время участка выдержки (t2).

Диапазон программирования температуры

Термопреобразователь (НСХ)	Температура
ТХА ХА(К)	от 0 до 1250°С
ТПП ПП(S)	от 0 до 1550°С
ТПР ПР(В)	от 0 до 1800°С
ТХК ХК(L)	от 0 до 800°С
ТВР ВР(А)-1 с дискретностью 1°С	от 0 до 2200°С

Диапазон программирования времени участка от 0 до 59 ч 59 мин с дискретностью 1 мин. Время участка выдержки (t2)можно установить «бесконечным», т.е. на втором участке прибор будет работать до тех пор, пока не будет выключен.

Дискретность индикации температуры — 1°С.
Дискретность индикации рассогласования — 0,1°С.
Диапазон программирования коэффициента пропорциональности (Р) — от 0 до 63,75 с дискретностью 0,25 с.
Диапазон программирования постоянной времени интегрирования (h) — от 0 до 255 с дискретностью 1 с.
Диапазон программирования постоянной времени дифференцирования (d) — от 0 до 255 с дискретностью 1 с.
Прибор обеспечивает фазово-импульсный способ управления объектом (ФИМ).

Выходными сигналами прибора являются импульсы управления силовыми приборами (тиристорами, симисторами):
— длительность импульса 100 мкс;
— амплитуда импульса 8 В (р.х.х.);
— импульсный ток не более 1 А (р.к.з.)
Блок обеспечивает управление двумя тиристорами или одним симистором.

Конструктивно все элементы прибора объединены в блок, заключенный в металлический корпус. Последний рассчитан на щитовой утопленный монтаж. Калибратор электрических сигналов подключают к прибору с помощью медных проводов к термопарным клеммам прибора.

Техническое обслуживание и меры безопасности при работе ПТ-200-02

Техническое обслуживание прибора производится с целью обеспечения его нормальной работы.
При эксплуатации прибора должны соблюдаться следующие меры безопасности:
— должно быть обеспечено надежное крепление блока к щиту;
— корпус блока должен быть надежно заземлен;
— техническое обслуживание должно производиться с соблюдением требований действующих «Правил технической эксплуатации электроустановок» (ПТЭ), «Правил техники безопасности при эксплуатации электроустановок» (ПТБ), «Правил устройства электроустановок» (ПУЭ);
— обслуживающий персонал должен быть обучен работе с прибором;
— любые монтажные работы следует производить при обесточенной схеме.

Прибор имеет встроенную систему защиты и диагностики исправности, которая может с высокой вероятностью обнаружить ряд аварийных ситуаций. Во всех случаях срабатывания защиты прибор индицирует показания вида ЕЕЕХ, где Х — цифра от 1 до 9. При этом сбрасывается релейный выход прибора, включенный после пуска, и отключаются открывающие сигналы тиристоров.

Комплект поставки измерителя-регулятора температуры ПТ-200-02

— измеритель-регулятор температуры – 1 шт.;
— жгут соединительный – 1 шт.;
— пакет полиэтиленовый герметичный – 1 шт.;
— техническое описание и инструкция по эксплуатации – 1 шт.;
— паспорт – 1 шт.

Пример полной формы обозначения (ПФО) при заказе:
ПТ200-02-ПП(S) — измеритель-регуляторы температуры (щитовой, 220В, Тос+5+40С, вход-ПП(S), базовое исп.)

Внимание: При приобретении приборов ПТ200-02 необходимо заранее указывать тип термопреобразователя (НСХ: ХА(K), ХК(L), ПП(S), ПР(В) и т.п.).

Возможные ошибки при оформлении заказа на измерители-регуляторы микропроцессорные

Рекомендуем быть внимательными при оформлении заказа на регуляторы температуры ПТ200-02, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе.
Например, нам доводилось сталкиваться:
орфографические ошибки:
неправильные обозначения модели: ПТ-200-02ПП(S), ПТ2ОО-02ХА(К) и т.п.
вместо марка — модель или модификация и ошибки их написания, в том числе связанные с транслитераций PT-200-02, PT200-02, TP200-02 или раскладкой клавиатуры, например: GN 200-02, GN200-02 (в En-раскладке) и т.д.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения, класс точности, климатику — параметры измеряемой и окружающей среды, способы присоединения и монтажа в простой форме изложения и мы подберем необходимое Вам оборудование.

Также в заказе необходимо указать количество приборов каждого вида, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).

Copyright © ТЕПЛОПРИБОР.рф 2015-2019 все права защищены,
текст зашифрован, копирование отслеживается и преследуется;
авт.-МЕА, соавторы-ТТМ, код-9300У-0921
ГК Теплоприбор — производство и поставка КИПиА: измеpители-регуляторы температуры и влажности, регуляторы температуры микропроцессорные, измерители-регуляторы технологические одно и двухканальные высокоинтеллектуальные. Описание, технические характеристики, прайс-лист (оптовая цена), каталог, как заказать и купить приборы по цене производителя в наличии или под заказ со склада в Москве, доставка/отгрузка ТК (Деловые Линии и другими) по всей территории РФ.

Мы будем рады, если вышеизложенная информация оказалась полезна Вам, а также заранее благодарим за обращение в любое из представительств группы компаний «Теплоприбор» (три Теплоприбора, Теплоконтроль, Промприбор и другие предприятия) и обещаем приложить все усилия для оправдания Вашего доверия.

Вернуться в начало страницы

Измерители-регуляторы температуры ПТ200-02

Цена:
8950 руб.

Наличие на складе:
В наличии*

* На складе в Москве имеются в наличии измерители-регуляторы температуры ПТ200-02 в базовом (стандартном) исполнении, наличие других вариантов исполнения необходимо уточнять при заказе, при отсутствии в наличии плановый срок изготовления на производстве может составить 15-20 рабочих дней.

Технические характеристики: для регулирования температуры по заданному графику (программе) в электрических печах сопротивления, кол-во участков программы: 2 — разогрев и выдержка, способы регулирования: ШИМ, ФИМ, кт не более ±6°С, Тис 0…2200°С, Тос +5…+40°С, Ра от 80 до 106,7 кПа.

Все цены на измерители-регуляторы температуры указаны на базовое исполнение в рублях (см. общий прайс-лист) без учета налога НДС, стоимости доп. опций и оборудования, тары-упаковки, расходов на отгрузку и/или доставку, в расчете на оптовый заказ (при крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта).

ВНИМАНИЕ! Будьте осторожны при выборе поставщика — на российском рынке контрольно-измерительных приборов (КИПиА) имеются дешевые некачественные копии измерителей-регуляторов: аналоги, подделки и неликвиды, лишенные должного сервиса, гарантии, с меньшими или истекающими сроками поверки, без дополнительных опций, монтажно-присоединительных частей; поэтому имеющие более низкую цену, чем у оригинальных изделий.

Источник

Обновлено: 05.09.2023

Терморегулятор ПТ 200-02 для печи СНОЛ

Предназначены для программного регулирования температуры в электрических печах сопротивления СНОЛ и других объектах. Измерение и регулирование температуры осуществляются по одному каналу, а датчиками служат термопреобразователи типов ТХК, ТХА, ТПП, ТПР и ТВР. При приобретении приборов ПТ200-02, ПТ200-08 и ПТ200-20.08 необходимо заранее указывать тип термопреобразователя, бывают версии на термопары типа К (ТХА) и S. так же регуляторы бывают на 2, на 8 и на 20 участков. В ПТ200-20 градуировки всех датчиков записаны в энергонезависимую память, и прибор может работать с любым из них. Имеется автоматическая компенсация термо э.д.с. холодного спая термопар и гальваническое разделение входных и выходных цепей прибора. Программный задатчик имеет дискретность задания по температуре 1°С и по времени 1 минуту, а максимальная длительность участка 55 часов для ПТ200-08, либо бесконечность для остальных моделей. Эффективная система диагностики неисправностей и защиты позволяет практически полностью исключить возможность перегрева электропечи вследствие внутреннего отказа прибора и обрыва датчика. Максимальная температура объекта регулирования, при превышении которой должна срабатывать защита, в приборе ПТ200-08 указывается при заказе, а в остальных моделей устанавливается потребителем и может быть изменена.

При срабатывании защиты размыкаются контакты внутреннего реле, связанные с пусковой аппаратурой, и одновременно происходит отключение силовых тиристоров. Управление силовыми приборами, тиристорами или симисторами, осуществляется непосредственно, без промежуточных усилителей. Простота программирования, высококонтрастная цифровая светодиодная индикация, удобная 3-х кнопочная клавиатура, подключение на разъемах делают регуляторы удобными в эксплуатации и не требующими специальных навыков. Корпусы регуляторов металлические, рассчитанные на щитовой утопленный монтаж на вертикальной плоскости.

Характеристика:

Модель	Количество участков программы	Способ регулирования	Габариты, мм
ПТ200-02	2 — разогрев и выдержка	ШИМ, ФИМ, 2П	80×110×48

Технические характеристики измерителей-регуляторов ПТ200-02

Регулятор температуры ПТ 200-02 микропроцессорный

Отзывов: 0

(Отзывов: 0) | Написать отзыв

Микропроцессорные регуляторы температуры серии ПТ

предназначены для программного регулирования температуры в электрических печах сопротивления и других объектах. Измерение и регулирование температуры осуществляются по одному каналу, а датчиками служат термопреобразователи типов ТХК, ТХА, ТПП, ТПР и ТВР. При приобретении приборов ПТ200-02, ПТ200-08 и ПТ200-20.08 необходимо заранее указывать тип термопреобразователя. В ПТ200-20 градуировки всех датчиков записаны в энергонезависимую память, и прибор может работать с любым из них. Имеется автоматическая компенсация термо э.д.с. холодного спая термопар и гальваническое разделение входных и выходных цепей прибора. Программный задатчик имеет дискретность задания по температуре 1°С и по времени 1 минуту, а максимальная длительность участка 55 часов для ПТ200-08, либо бесконечность для остальных моделей. Эффективная система диагностики неисправностей и защиты позволяет практически полностью исключить возможность перегрева электропечи вследствие внутреннего отказа прибора и обрыва датчика. Максимальная температура объекта регулирования, при превышении которой должна срабатывать защита, в приборе ПТ200-08 указывается при заказе, а в остальных моделей устанавливается потребителем и может быть изменена.

ГК «Теплоприбор» – разработка, производство и комплексная поставка контрольно-измерительных приборов и автоматики — КИПиА.

Группа компаний (ГК) «Теплоприбор» (Теплоприборы, Промприбор, Теплоконтроль и др.) — это приборы и автоматика для измерения, контроля и регулирования параметров технологических процессов (расходометрия, теплоконтроль, теплоучёт, контроль давления, уровня, свойств и концентрации и пр.).

Рекомендации как правильно выбрать, заказать и купить контрольно-измерительные приборы и автоматику (КИПиА), дополнительное/вспомогательное оборудование и защитно-монтажную арматуру, а также другую полезную и интересную информацию см. наши официальные сайты.

Измеритель-регулятор температуры ПТ200-02

Измерители-регуляторы температуры ПТ200-02 предназначены для регулирования температуры по заданному графику (программе) в электрических печах сопротивления и других объектах.

Измерение и регулирование температуры осуществляются по одному каналу, а датчиками служат термопреобразователи типов ТХК, ТХА, ТПП, ТПП, ТПР и ТВР. При приобретении приборов ПТ200-02 необходимо заранее указывать тип термопреобразователя. Эффективная система диагностики неисправностей и защиты позволяет практически полностью исключить возможность перегрева электропечи вследствие внутреннего отказа прибора и обрыва датчика.

Функционал измерителей-регуляторов ПТ200-02

Технические характеристики измерителей-регуляторов ПТ200-02

*Агрессивные и взрывоопасные компоненты в воздухе должны отсутствовать.

Прибор ПТ200-02 рассчитан на эксплуатацию в закрытых невзрывоопасных помещениях при следующих условиях:

Измеритель-регулятор температуры ПТ200-02 имеет 2 программируемых участка (участок разогрева и участок выдержки), на которых программируются следующие параметры:

-температура выдержки (задания) (Тз);
-время участка разогрева (t1);
-время участка выдержки (t2).

Диапазон программирования температуры

Термопреобразователь	Температура
ТХА ХА(К)	от 0 до 1250°С
ТПП ПП(S)	от 0 до 1550°С
ТПР ПР(В)	от 0 до 1800°С
ТХК ХК(L)	от 0 до 800°С
ТВР ВР(А)-1 с дискретностью 1°С	от 0 до 2200°С

Техническое обслуживание и меры безопасности при работе ПТ-200-02

Комплект поставки измерителя-регулятора температуры ПТ-200-02

Возможные ошибки при оформлении заказа на измерители-регуляторы микропроцессорные

Измерители-регуляторы температуры ПТ200-02

Наличие на складе: В наличии*

Заказать онлайн

Рекомендации как правильно выбрать, заказать и купить приборы.
* Рекомендуем уточнять цены на момент выписки счета, т.к. реальная стоимость продукции может незначительно отличаться от заявленной в силу периодичности обновления прайс-листа, объема заказа, условий поставки и других факторов. Оптовая цена указана на базовые исполнение без учета НДС, стоимости дополнительного оборудования, услуг, расходов на тару-упаковку и доставку. Действует гибкая система скидок и спец. предложений.

Внимание! Будьте осторожны при выборе поставщика — на рынке КИПиА имеются дешевые некачественные копии: аналоги, подделки и восстановленные неликвиды, лишенные должного сервиса, гарантии, с меньшими или истекающими сроками поверки или в неполной комплектации.
Подробнее о контрафакте
Предупреждение о воровстве контента

Терморегулятор ПТ 200-02 для печи СНОЛ

Наши специалисты ответят на любой интересующий вопрос

Задать вопрос

Терморегулятор ПТ 200.02 для печей СНОЛ

Характеристика:

Модель	Количество участков программы	Способ регулирования	Габариты, мм
ПТ200-02	2 — разогрев и выдержка	ШИМ, ФИМ, 2П	80×110×48

Настройка терморегулятора ПТ200-02:

Муфельная печь. Инструкция по эксплуатации.. Инструкция по эксплуатации содержит сведения, необходимые для эксплуатации, технического обслуживания, транспортировки и хранения Муфельных печей в дальнейшем именуемых прибор

1. Перед использованием
Для более эффективного и безопасного использования нашего оборудования, пожалуйста, прочтите эту инструкцию до того, как начнете его использовать.

Использование оборудования с нарушением правил эксплуатации, приведенных в этой инструкции, может привести к его неправильной работе и к возникновению угрозы Вашей безопасности.

Настоящая инструкция по эксплуатации содержит сведения, необходимые для эксплуатации, технического обслуживания, транспортировки и хранения Муфельных печей в дальнейшем именуемых «прибор»

1.1. Назначение и область применения

Муфельные печи предназначены для спекания, обжига, быстрого высушивания изделий из глины, а также для работы с глазурями

Муфельная печь предназначена для эксплуатации в лабораторных, капитальных жилых и других подобного типа помещениях. Прибор не должен быть подвержен воздействию вибрации и воздействию агрессивных паров. Прибор не предназначен для эксплуатации в условиях взрыво- или пожароопасной среды.

2. Правила безопасности

1) Не подключайте оборудование к сети электропитания без заземления;
2)Не используйте в качестве заземления водопроводную, газовую, канализационную сети и заземлители молниеотводов;
3) Не допускайте повреждения кабеля электропитания и контакта его с нагретыми частями оборудования;
4) Не используйте оборудование при наличии механических повреждений: трещин, разрывов, расколов, коррозии на рабочих частях оборудования;
5) Не прикасайтесь к нагретым частям оборудования во время его работы;

6)Соблюдайте осторожность при работе с нагретыми изделиями;
7) Выполняйте все работы по обслуживанию и чистке оборудования только при полностью отключенном от сети питания оборудовании и после остывания нагретых частей.
8)Помните, что ответственность за соблюдение мер безопасности при работе с конкретными образцами исследуемых материалов несет пользователь.
9) Не допускайте попадания любых предметов и жидкостей внутрь корпуса оборудования, это может привести к поломке или несчастному случаю.
10) Помните, что, в случае попадания на поверхность и внутрь оборудования опасных, химически активных и агрессивных материалов, а также материалов, которые могут стать таковыми под воздействием повышенной температуры, ответственность за возможные последствия несет пользователь. По окончании работы с такими материалами пользователь обязан принять соответствующие меры по нейтрализации возможных вредных последствий.

1) Работа с легковоспламеняющимися и горючими веществами не допускается. Также не допускается образование взрывоопасной, воспламеняющейся или горючей среды в рабочем пространстве оборудования.
2) Не допускается помещение в рабочее пространство оборудования материалов, с которыми под воздействием температуры происходят химические реакции, приводящие к возникновению огнеопасной, воспламеняющейся и горючей среды.
3) Не допускается помещение в рабочее пространство оборудования материалов, которые в жидком состоянии могут залить нагревательный элемент.
4) Не допускается попадание на поверхность рабочей камеры материалов, способных повредить материал камеры (например, соли металлов, расплавы металлов, флюсы) и нагревательный элемент (например, железная окалина, оксиды металлов, галогениды).

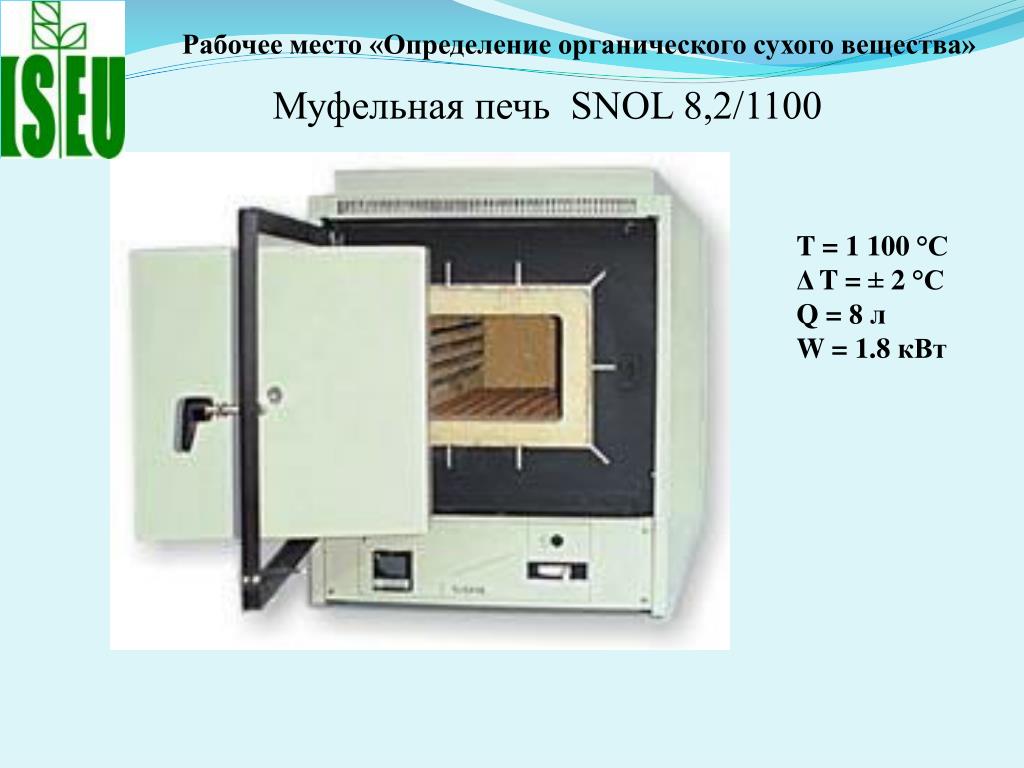

Печь муфельная Snol 8,2/1100 с плоскопараллельным открытием двери в бок

Надев рукавицы, открыть дверь муфельной электропечи.
Загрузить садку с изделиями на подовую плиту, отступая от стенок на 1/10 часть пространства. При этом также следует следить, чтобы не повредить термопару.
Закрыть дверцу.
После включения загорится сигнальный индикатор. Следуя правилам в руководстве по эксплуатации терморегулятора, выставить нужную программу.
Дождаться окончания времени воздействия на материал.
Вытащить садку, соблюдая меры безопасности.
Отключить печку от электросети.
4. Устройство оборудования

Рабочая камера печи выполнена из огнеупорных плит ШВП-350. Нагрев осуществляется нагревательными элементами, встроенными в камеру. Нагревательные элементы, расположенные с двух сторон камеры, обеспечивают быстрый и равномерный нагрев изделий до требуемой температуры. Управление всеми функциями печи выполняется микропроцессорным контроллером, позволяющим поддерживать заданную температуру в течение заданного времени.

5. Установка и подключение
После распаковки и установки на рабочее место, первое включение оборудования допускается не ранее чем через 2 часа. Перед включением оборудования, пожалуйста, внимательно прочитайте эту инструкцию и инструкцию к терморегулятору ТРМ-251. Убедитесь, что напряжение в сети электропитания соответствует рабочему напряжению оборудования.

Печь должна быть установлена на прочное горизонтальное основание (допустимый уклон – не более ±10мм на 1м длины основания), изготовленное из негорючего материала.
Во избежание перегрева печи и возникновения пожароопасной ситуации необходимо обеспечить свободную циркуляцию окружающего воздуха вокруг корпуса печи. Минимальное расстояние от корпуса печи до боковых стен должно быть не менее 200мм, до задней стены – не менее 150мм, высота над печью – не менее 1500 мм. При установке нескольких печей минимальное расстояние между ними должно быть не менее 350мм.

Рекомендуется применение вытяжной вентиляции.

В связи с большой потребляемой мощностью необходимо подключать печь только к электрораспределительному щиту.

Перед первым включением оборудования, пожалуйста, убедитесь в том, что все электрические соединения выполнены качественно и в соответствии с указаниями по подключению.

ВНИМАНИЕ! Перед первым включением печи, а также после длительного перерыва в работе необходимо произвести сушку печи.

Для сушки печи необходимо выполнить следующие действия:

Включите печь, установите температуру 100-150°С, дождитесь выхода печи на рабочий режим и выдержите при этой температуре не менее 2-3 часов.

Поднимите температуру до 500°С и выдержите печь при этой температуре не менее 1-2 часов.

Поднимите температуру до 1000°С и выдержите печь при этой температуре в течение 1-2 часов.

После осуществления сушки печи, необходимо дать прибору полностью остыть, после чего можно начинать обжиг изделий:

1)Поместите изделие в печь, плотно закройте дверь.

2)Включите питание прибора с помощью сетевого включателя, при этом на панели управления загорится световой индикатор. Прибор обладает цифровым дисплеем для контроля и отображения температуры.

3)С помощью клавиш на панели управления установите требуемое значение температуры. При этом на индикаторе высветятся значения текущей и заданной температуры. При достижении заданной температуры нагреватель отключится автоматически. Далее прибор переходит в режим поддержания установленной температуры.

4) По окончании процесса обжига и полного остывания печи, отключите питание прибора, откройте крышку,- и начинайте выгрузку изделий. При выгрузке пользуйтесь брезентовыми рукавицами во избежание ожогов.

ВНИМАНИЕ! После выключения оборудования выключателем электропитания повторное включение допускается не ранее, чем через 15-20 секунд.

ВНИМАНИЕ! Во избежание повреждения поверхности рабочей камеры из-за перепада температур не рекомендуется оставлять открытой дверь печи дольше двух-трех секунд, если температура в камере превышает 350°С.

1) Микропроцессорный контроллер температуры имеет два режима работы: Рабочий и Настройки.

Рабочий режим устанавливается при включении прибора в электросеть.

2) После отключения прибора от электросети заданные параметры сохраняются.

Специального технического обслуживания во время работы муфельной печи не требуется.

Наружные поверхности прибора необходимо периодически протирать салфеткой или тампоном, смоченным моющим средством. При этом прибор должен быть отключен от сети. Периодичность данных работ устанавливается потребителем муфельной печи в зависимости от интенсивности его использования.

Регулярно, но не реже одного раза в месяц, проверять общее техническое состояние внутренних поверхностей плит, нагревательных элементов и термопары.

Не ставьте на прибор посторонние предметы
9) Сохраняйте прибор в чистом состоянии

9. Правила хранения и транспортировки

Хранение прибора следует производить при температуре окружающего воздуха от +5 до +35С и относительной влажности до 70%.

Прибор может транспортироваться всеми видами транспорта в крытых транспортных средствах в диапазоне температур от -5 до +50С и относительной влажности не более 70%.

При транспортировке прибора в условиях отрицательных температур перед распаковкой необходимо выдержать его в нормальных условиях в течение 4 часов.

Комплектующие к муфельным печам, сушильным шкафам, аквадистилляторам

Поставляем комплектующие для печей и сопутствующие товары, которые окажутся полезными для Вас. Запчасти для ремонта муфельных печей. Вы можете заказать или купить термопару для муфельной печи, подовую плитку для печей, регуляторы температуры (датчики), вентиляторы, керамические нагревательные трубки для печей практически любых размеров. Элементы муфельных печей и сушильных шкафов. Элементы муфельных печей нагревательные. Спирали из сплава нихром (Х20н80) и фехраль(Х23Ю5Т), еврофехраль. Вашему вниманию предлагаются автоматика для печей, электронные терморегуляторы фирмы Omron, Варта, Овен, гибкие нагревательные элементы, нагревательная лента ЭНГЛУ, нагревательные блоки для печей SNOL (СНОЛ), а также различные типы термопар для электропечей, станков и приборов.

Документы и инструкции для скачивания

На нашем сайте появилась возможность скачивания инструкции по работе с многопрофильным планшетным принтером А3+ формата. Скачайте архив себе на компьютер. Чтобы его открыть, вам потребуется пароль, для чего необходимо связаться с нами удобным для Вас способом — по электронной почте или по телефону. Назовите свои ФИО или название организации, от которого осуществлялся заказ, мы проверим информацию и сообщим данные для доступа.

Нажмите на изображение ниже для скачивания.

Инструкции по работе с текстильным, пищевым или фанерным принтером, формат А4

Скачайте архив себе на компьютер. Чтобы его открыть, вам потребуется пароль, для чего необходимо связаться с нами удобным для Вас способом — по электронной почте или по телефону. Назовите свои ФИО или название организации, от которого осуществлялся заказ, мы проверим информацию и сообщим данные для доступа.

Нажмите на изображение ниже для скачивания.

Декларация о соответствии

Все модели наших камерных электро печей имеют декларацию соответствия таможенного союза. Это документ, который удостоверяет,
что поставляемая нами продукция соответствует требованиям нормативных документов.
Любой желающий может с ней ознакомится, скачав данный документ, нажав на его изображение ниже.

Руководство по эксплуатации и настройке одноступенчатого терморегулятора ТРМ-500

Документ содержит в себе все необходимое для того, что бы без усилий разобраться в принципе работы на одном из простых,
но надежных термо регуляторе температуры ТРМ 500.

Нажмите на изображение ниже для скачивания.

Руководство по эксплуатации и настройке многоступенчатого терморегулятора ТРМ-251

Краткая инструкция по программированию программы нагрева на измерителе-регуляторе температуры ТРМ 251. Это базовые рркомендации, которые прикладываются с каждой позицией на бумажном носителе.

Электропечь сопротивления лабораторная

Электропечь сопротивления лабораторная предназначена для высокотемпературной обработки химических веществ, металлических, биологических и прочих материалов и веществ до предельной температуры в + 1150 градусов. Процесс нагрева требует тончайшего контроля. Обеспечить это может лишь высококачественная муфельная печь. Подвергаемые нагреванию предметы помещают в специально предусмотренную в ней камеру.

Найти в данное время не поставщика, а именно производителя современных муфельных электропечей очень сложно. Печи, которые производит наша компания, имеют заводское качество и отличаются весьма широким и разнообразным спектром применения.

Ювелирное производства и частные мастерские по изготовлению украшений;
Государственные и частные лаборатории различной направленности, для провидения термической обработки образцов, испытания материалов, обжига и озоления проб;
Специализированные учебные заведения для провидения обучающих занятий с применением муфельной печи;
Предприятия легкой промышленности и заводы, которые занимаются термообработкой металлов и изготовлением металлических изделий.

Мы являемся производителем муфельных печей различного назначения, достоинствами оборудования является удобное управление, прогрессивные и прочные материалы, и оптимальная стоимость.

Такое оборудование выходит очень экономичным, компактным и надежным инструментом. При включении прибора на цифровом регуляторе нужно задать соответственную температуру последующего нагрева. За происходящим высокотемпературным процессом можно понаблюдать на цифровом дисплее. Там достаточно отчетливо видно, как выполняется нагрев. Дверца плотно закрывается, а качественные и экологически чистые материалы футеровки не способствуют выделению токсичных запахов. Во избежание перегрева электроника заключается в специальный жаростойкий корпус.

Сергей Николаевич on 08.04.2019
( 5 / 5 )
Брали год назад, работает пока нормально. Только сейчас понадобилась замена термопары, обратился к продавцу с просьбой выслать её и проконсультироваться по замене. Отправили почтой, внятно объяснили как заменить. Оказывается это не сложная процедура. В общей сложности всё устраивает.
Показано с 1 по 1 из 1 (всего 1 страниц)

Написать отзыв

Ваш отзыв: Примечание: HTML разметка не поддерживается! Используйте обычный текст.

Читайте также:

Ремонт котельной в бердяуше

Принцип работы котельной на щепе

Как приготовить щи в духовке по принципу русской печи

Дом на печи 143 z

Требования к системе отопления рб

Источник

Терморегулятор ПТ 200.02 для печей СНОЛ

Характеристика:

Настройка терморегулятора ПТ200-02:

ЭЛЕКТРОПЕЧЬ СОПРОТИВЛЕНИЯ

С Н О Л 10 / 10

Вид символа Смысловое значение

Неисправность

Вероятная причина

Методы устранения

Терморегулятор ПТ 200.02 для печей СНОЛ

Характеристика:

Настройка терморегулятора ПТ200-02:

Функционал измерителей-регуляторов ПТ200-02

Технические характеристики измерителей-регуляторов ПТ200-02

Диапазон программирования температуры

Техническое обслуживание и меры безопасности при работе ПТ-200-02

Комплект поставки измерителя-регулятора температуры ПТ-200-02

Возможные ошибки при оформлении заказа на измерители-регуляторы микропроцессорные

Терморегулятор ПТ 200-02 для печи СНОЛ

Характеристика:

Технические характеристики измерителей-регуляторов ПТ200-02

Регулятор температуры ПТ 200-02 микропроцессорный

Микропроцессорные регуляторы температуры серии ПТ

ГК «Теплоприбор» – разработка, производство и комплексная поставка контрольно-измерительных приборов и автоматики — КИПиА.

Измеритель-регулятор температуры ПТ200-02

Функционал измерителей-регуляторов ПТ200-02

Технические характеристики измерителей-регуляторов ПТ200-02

Диапазон программирования температуры

Техническое обслуживание и меры безопасности при работе ПТ-200-02

Комплект поставки измерителя-регулятора температуры ПТ-200-02

Возможные ошибки при оформлении заказа на измерители-регуляторы микропроцессорные

Заказать онлайн

Терморегулятор ПТ 200-02 для печи СНОЛ

Терморегулятор ПТ 200.02 для печей СНОЛ

Характеристика:

Настройка терморегулятора ПТ200-02:

Комплектующие к муфельным печам, сушильным шкафам, аквадистилляторам

Документы и инструкции для скачивания

Электропечь сопротивления лабораторная

Написать отзыв
