Здравствуйте, друзья! Сегодня мы с вами рассмотрим об одном относительно недорогом мультиметре, который достаточно много кто хвалит. Я же решил провести собственное расследование, чтоб убедиться в том, что народ не врет (или врет?).

Речь пойдет о китайском мультиметре A830L. По функционалу это все тот же «культовый» DT830B, только с одним доп. режимом, функцией «заморозки» показаний на дисплее и подсветкой. Ну что ж, давайте разбираться!

На щупах супер-заострять внимание не будем. Просто скажу, что не смотря на достаточно толстую изоляцию, токопроводящая часть очень мала и подаче нагрузки 220В 3А они уже начинают греться. Проще говоря, щупы следует сразу заменить на нормальные. Так же я пару раз упоминал, что у меня уже был DT830B, DT9205A и DT266F — все были укомплектованы такими же щупами и ни один из комплектов не выжил. Более того — один комплект оказался битым еще со старта. Но вернемся к мультиметру.

1. Организация питания.

Мультиметр питается от 9-вольтовой «кроны» (кстати, так и не понял, почему ее называют именно кроной). Крона должна быть в отсеке, который закрывается на 2 лапки и окончательно фиксируется с помощью одного винта.

От части это плюс, т.к. нет необходимости разбирать весь мультиметр для замены батарейки. Для тех, кто не в курсе, современная версия DT830B как раз и требует полного демонтажа задней крышки для замены батарейки.

Вскрыв батарейный отсек, можно увидеть вот такую «тряпочку», на которую как раз и цепляется крона.

2. Функционал.

Теперь давайте быстренько пробежимся по функционалу.

Согласно данной шкале вокруг крутилки, мультиметр имеет (по часовой стрелке):

— 2 диапазона для замеров переменного напряжения (200 и 500 Вольт);
— режим проверки 1,5-вольтовых батареек и аккумуляторов;
— 4 диапазона измерений силы постоянного тока (2, 20, 200 милиАмпер и 10 Ампер);
— режим hFE для проверки транзисторов;
— прозвонка целостности цепи (так же известна как «пищалка»);
— 5 диапазонов для измерения сопротивлений (200 Ом, 2, 20, 200 килоОм и 2 мегаОма);
— прозвонка диодов;
— 5 диапазонов для замера постоянного напряжения (200 милиВольт, 2, 20, 200 и 500 Вольт).

А теперь более подробно.

2.1. Прозвонка батареек и аккумуляторов.

Начнем, друзья, с самого непонятного для многих режима — режима проверки 1,5-вольтовых элементов питания. Происходит это следующим образом: выставляем на мультиметре соответствующий режим, подводим щупы к батарейке, мультиметр дает некую резистивную нагрузку, а на дисплей выводит силу тока, которую отдает элемент питания при такой нагрузке. Т.е. выглядит это в итоге примерно так:

Держал аккумулятор на показаниях примерно 30 секунд, показания не падали. Чего нельзя сказать про другой аккумулятор — GP на 1000mAh. Со старта было около 20 mA, а потом погнал резко падать. Настолько быстро, что я даже показания фиксировать не успевал.

Согласитесь, такие показания, мягко говоря, не радуют.

Ну и до кучи давайте прозвоним еще одну батарейку, которую я вынул из своей газовой колонки.

Но остался незакрытым вопрос о размере этой самой резистивной нагрузки. На него и ответим.

Читая этот пункт, думаю, многие зададут один и тот же вопрос — «а почему напряжение на элементах питания не померял?». А вот теперь переходим к ответу на этот вопрос.

2.3. Замер постоянного напряжения и проверка точности.

Ну что ж, вот вам результаты замеров напряжений по всем трем элементам питания (диапазона измерений до 2В в этом случае будет более чем достаточно):

Как видим, Хамелион заряжен примерно процентов на 60, GP — полностью разряжен (он битый и заряд совсем не держит), а батарейка практически свежая.

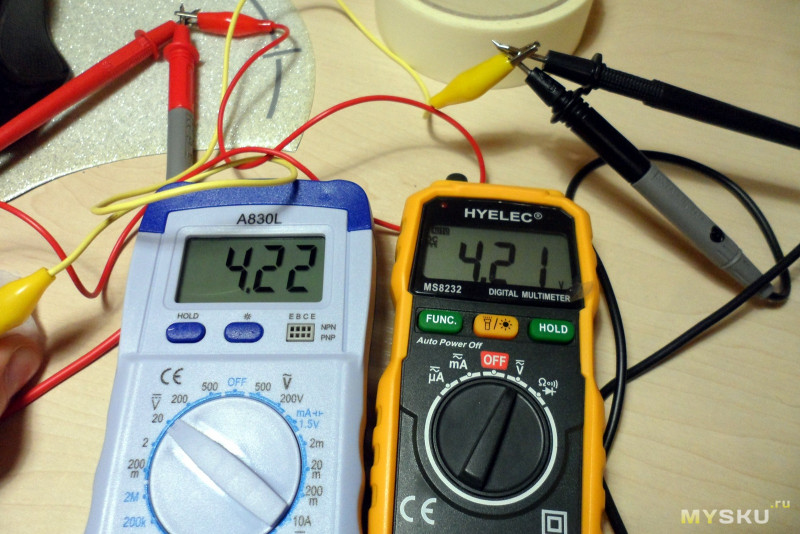

Теперь перейдем к проверке достоверности данных показаний. Для этого в китайском НИИ Точности и Тестирования разработали специальную плату, которая выдает на контакты ровно 2,5В, 5В, 7,5В и 10В. В народе она называется «плата опорного напряжения». Давайте проверим показания мультиметра на этой плате на всех четырех напряжениях.

Для сравнения, вот данные, указанные в сопроводительной таблице к данной плате:

Обратите внимание — по всем 4 позициям показания мультиметра практически совпадают с показаниями в сопроводительной таблице. Исключение — позиция на 2,5В, но тут спорный вопрос, т.к. 2,499запросто мультиметр может округлить в большую сторону до 2,50В. Поэтому тут допустимы 2 варианта — 2,49В и 2,5В. Т.е. показания данного мультиметра достаточно точные.

Теперь давайте переключимся с диапазона 20В на диапазон 200В и повторим тест.

И вот тут уже картина немного иная. 2,5В показано как надо, а вот остальные — с занижением на 0,1В. Более того, показания на 10В позиции колебались между 9,9 и 9,8В. Вот Вам и ответ на вопрос о том, почему необходимо правильно выбирать диапазон измерений — правильно, чтоб получить более точные показания.

2.4. Замер сопротивления и проверка точности.

Ранее я уже выпускал обзор нагрузочной USB-платы, именно ее мы и будем использовать в качестве эталона. Кто не читал обзор на USB-нагрузку — поясню, там 4 резистора номиналом 20, 10, 4,7 и 2,2 Ома. Замеры мультиметром Uni-T UT136A показали 20, 9,8, 4,6 и 2,2 Ома соответственно. Т.е. мы имеем приблизительные цифры того что должно быть.

Теперь давайте прогоним наш A830L через эту плату. Диапазон измерений был выставлен минимальный — до 200 Ом. Для этого я буду использовать самопальные щупы, которые подключим к нагрузочной плате через

задний проход

клеммник. Результаты:

Не утешительно, однако… Теперь давайте замкнем щупы и посмотрим, какова погрешность вычислений.

И эту фотографию я сделал в тот момент, когда показания стабилизировались. Так же важный момент — хоть на фото и создается противоположное впечатление, но щупы токопроводящих «игл» (роль которых играют в данном случае обычные НШВИшки)я не трогал. Т.е. я держался за изоляцию.

Теперь давайте пересчитаем:
20,5-1,2=19,3 Ом
10,4-1,5=8,9 Ом
5,1-1,5=3,6 Ом
3,3-1,2=2,1 Ом

Помните сколько должно было быть? Вот то-то и оно. Кого такая точность устраивает — ради Бога. Однако, меня такая точность не устраивает — слишком большая погрешность. Это было первым основанием для открытия спора.

С такой погрешностью, думаю, абсолютно недопустимо его использовать для намотки койлов для электронных сигарет (помнится, кто-то интересовался этой темой в одном из моих обзоров).

Теперь о тестах, которые мне не удалось провести:

— режим прозвонки (если пищит — значит цепь замкнута, если нет — разомкнута);
— тест транзисторов — не был проведен за неимением оных;
— тест диодов — не был проведен за неимением оных;
— тест амперметра не проводился ввиду неработоспособности прибора. Кстати, это вторая причина для спора.

Ну и раз уж затронули вопрос минусов данного мультиметра, покажу еще один.

Обратите внимание — переключатель стоит на OFF, а дисплей горит.

В моем случае проблема решилась переключением на 500В переменки и возвратом в положение OFF.

Про кнопку Hold о кнопку подсветки особо рассказывать не буду, первая «замораживает» показания на дисплее (при заморозке показаний появляется буква H на дисплее),

а вторая — включает подсветку дисплея.

Выключить подсветку можно только одним способом — выключить мультиметр и включить заново спустя примерно 10 секунд (или более).

Но и без

навоза среди роз

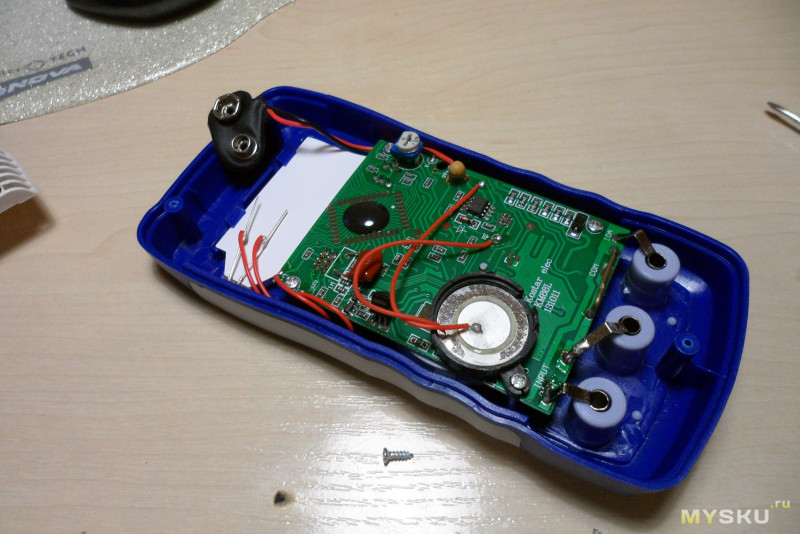

вишенки на торте я не могу завершить данный обзор. Я вскрыл мультиметр. Что могу сказать. Пайка просто

фантастически качественная

ужасная. Припой матовый, т.е. пайка, похоже, бессвинцовая. Так же есть один подстроечный резистор. Думаю, он необходим для корректировки показаний по напряжению (например, если на плате опорного напряжения вместо 10В мультиметр покажет 11,5В, то можно подстроить с помощью резистора так, чтоб он показывал ровно 10В).

Вернемся к пайке — больше всего понравилось как припаяли вот эту перемычку (или шунт, не знаю как правильно)

В общем… приборчик отдал я этот мультиметр мужу сестры в качестве подарка на новый год — лишним не будет, а что касается точности измерений — он все равно им будет редко пользоваться.

А вообще я искрене сочувствую всем владельцам данной модели. Наврали.

Мудрость:
Многие предпочетают плыть по течению, многие — против течения. Что лучше? Гораздо легче и эффективнее плыть именно ПО течению. Для успешного финиша нужно просто правильно выбрать точку старта и правильно выбрать реку, чтоб текла в правильном направлении. Вот и все.

Анонс:

Хотя о чем это я… Какой тут нафиг анонс, когда обзор на эту плату практически тут уже есть. Ну да ладно, сделаем более детальный разбор этого мандарина, который рядом с этой платой опорного напряжения.

Цифровые мультиметры являются надежными помощниками в разных сферах, связанных с электроснабжением, проектированием и ремонтом электроники.

Статья — это подробный обзор цифрового мультиметра XL830L, его возможностей, технических характеристик и правил эксплуатации.

Комплектация

Мультиметр XL830L поставляется в картонной упаковке с изображением устройства и основных характеристик. При заказе почтой, дополнительно упаковывается в еще одну картонную коробку с надписью «DIGITAL MULTIMETER». В комплект входит следующее:

1. Сам прибор.
2. Набор контрольных щупов.
3. Инструкция на английском языке.

Предположительно, по причине большого количества заказов из России, производитель стал комплектовать устройство руководством пользователя на русском языке. Также в комплекте имеется батарейка «Крона», напряжением 9 вольт. Она помещена в свой отсек и подключена.

Внешний вид

По внешнему виду, тестер немногим отличается от аналогов. Корпус прямоугольного сечения с закругленными углами. Выполнен из пластика черного цвета. Имеет степень электрозащиты 2 уровня. Дополнительно усилен резиновым чехлом оранжевого цвета, надетым на заднюю крышку. Также на задней крышке имеется отсек для батареи и выдвигающаяся подставка.

Передняя рабочая панель устройства оснащена такими элементами:

1. Жидкокристаллическим дисплеем с максимальным значением 1999. Имеет дополнительную подсветку синего или зеленого цвета. Подсветка работает в течение 5 секунд. Этого достаточно для контроля результата замера. В корпусе, вокруг дисплея, имеется канавка под размещение защитного стекла. Само стекло отсутствует. Следует аккуратно эксплуатировать устройство, не переворачивать его вверх крышкой, чтобы не повредить незащищенный дисплей.
2. Чуть ниже экрана, с правой стороны, расположена клавиша Back Light. Она выполняет функцию включения подсветки экрана. Чуть выше, напротив нее, есть клавиша Hold, она необходима для фиксации результата измерения.
3. Под клавишами находится основной элемент тестера — переключатель режимов. Выполнен в форме круга, с возможностью вращения на 360 градусов в любую сторону. Вокруг переключателя нанесены обозначения доступных режимов.
4. Под переключателем, с правой стороны, вмонтировано гнездо «PNP/NPN». Оно необходимо для тестирования транзисторов на работоспособность.
5. Нижняя часть устройства оснащена 3 гнездами для соединения измерительных щупов: 10ADC, COM, VΩmA.

Прибор очень прост в управлении. Контрольные щупы представляют собой провода длиной 75 сантиметров, со штекером с одной стороны, и рабочим наконечником на другой стороне. Наконечники комплектуются съемными резиновыми или пластиковыми чехлами для защиты от прикосновения голыми руками. Контрольные щупы могут использоваться для замеров максимального напряжения до 1000 вольт.

Характеристики и возможности

Цифровой мультиметр предназначен для измерений различного типа характеристик электрического тока и радиодеталей. При помощи него также можно выполнять прозвонку электрических линий.

Основные возможности:

1. Замер переменного напряжения с максимальным порогом до 600 вольт.
2. Измерение постоянного напряжения с максимальным порогом 600 вольт и минимальным 200 милливольт.
3. Замер силы переменного тока в диапазоне от 200 миллиампер до 10 ампер.
4. Измерение сопротивления от 200 Ом до 2 МОм.
5. Прозвонка линий с минимальным порогом срабатывания зуммера 0.1 Ом. Также в этом режиме доступна возможность проверки диодов.
6. Режим «hFE» необходим для проверки работоспособности транзисторов, диодов, конденсаторов, светодиодных ламп и других радиодеталей. Режим совмещен с гнездом «PNP/NPN». Для проверки нет необходимости использования измерительных щупов.
7. На самом верху, по центру, находится режим выключения/ включения прибора. Имеет обозначение «OFF».

Все условные обозначения функций достаточно понятны, четко прорисованы. Далее будет подробно описано, как пользоваться мультиметром, с пошаговой инструкцией для каждой функции.

Инструкция по использованию

Перед тем как подробно описать нюансы выполнения каждого вида измерения, напомним, что напряжение измеряется — на клеммах нагрузки, а ток — включением прибора в разрыв цепи:

Для новичков, которые раннее не пользовались подобными устройствами, необходимо четкое соблюдение инструкции по использованию устройства. Далее предоставлено подробное описание по работе с каждой функцией.

Постоянное напряжение

Постоянное напряжение (замеряется в источниках, которые накапливают или преобразуют один тип энергии в другой. Постоянный ток бывает в батарейках, зарядных устройствах, автомобильных аккумуляторах.

Замер проводится следующим образом:

1. Красный измерительный щуп подключается к гнезду «VΩmA».
2. Черный измерительный щуп подключается к разъему «COM».
3. Переключатель тестера переводится на режим «DС» (V–), при этом стоит выбрать максимальный порог измерения. Для проверки напряжения 12 вольт  в аккумуляторе, прибор стоит переключить на отметку «20V».
4. Замер проводится соединением измерительных щупов с выходами или клеммами устройства.

При ошибке с полярностью, на дисплее высветится значок «минус».

Переменное напряжение

Значения переменного напряжения измеряются, например, в бытовых розетках, на шинах высоковольтных трансформаторов, на входе различных электрических приборов.

Для замера требуется:

1. Измерительные щупы остаются в положении VΩmA/ COM.
2. Переключатель переводится на режим «AC» (V~).
3. При замере напряжения 220 вольт, переключатель переводится на отметку «600V», если замеряемое напряжение 110 вольт, достаточно значения «200V».
4. Если измерение проводится, например, в домашней розетке, то каждый щуп совмещается с контактом. Устройство мгновенно покажет результат измерения. При смене полярности, появится значок «минус» на экране.

При замере переменных токов, работа щупа VΩmA проходит через цепь защитного предохранителя. При ошибке с определением максимального порога напряжения, предохранитель перегорит, тем самым защитив элементы печатной платы от высокого напряжения. При любом замере нужно выставить переключатель на максимальное значение. Прибор определит напряжение, но укажет его с делением на сотни и десятки. Так будет понятно, какой ток на контактах и прибор не перегорит при ошибке установленного режима.

Сопротивление

При этом режиме можно осуществлять проверку целостности принципиальных схем, ее элементов, токопроводящих дорожек и приборов. Для работы следует переключить тестер на режим «Ω».

Далее:

1. Положение измерительных щупов в гнездах мультиметра. остается неизменным.
2. Нужно соединить щупы с обеих сторон измеряемой цепи или детали.
3. Прибор укажет значение сопротивления цепи прохождению электрического тока. При этом соблюдение полярности актуально только при замере диодов, диодных ламп и некоторых типов микросхем.

На этом режиме запрещено проводить проверку, если устройство находится под напряжением.

Прозвонка

Для работы в этом режиме не нужно менять положение измерительных щупов. Прибор нужно перевести на значок «зуммера» ● ))). Далее нужно соединить контрольные щупы с началом и концом цепи. Например, при проверке целостности провода, щупы подключаются к его концам. Если сопротивление провода выше 0,1 Ом, то прибор оповестит владельца писком, означающим, что провод цел. Стоит учитывать, что при прозвонки проводов большого сечения и длины, напряжения тестера в 9 вольт может не хватить для проверки всей линии. Вместо оповещения зуммером, тестер выдаст цифровые показатели сопротивления.

В этом режиме также можно прозванивать диоды и диодные мосты. Главное, соблюдать полярность соединения контрольных щупов.

Также режим способен оповещать при наличие короткого замыкания, а также при поиске парных проводов многожильных кабелей.

Если по ошибке, измерительные щупы были подключены под напряжением, то прибор также оповестит вас зуммером, даже если один из выводов является разорванным.

«hFE»

Этот режим используется для проверки целостности демонтированных радиодеталей. Для теста прибор оснащен специальным гнездом.

Пользователю требуется вставить ножки детали в отверстия гнезда, соблюдая при этом полярность. Для подобного тестирования не требуется использование измерительных щупов. Они потребуются для работы непосредственно на печатной плате прибора.

Сила тока

Для измерения силы тока мультиметр оснащен режимом «A–». При работе с низковольтными напряжениями, прибор переводится на диапазоны до 200mA. При этом, положение измерительных щупов остается в гнездах VΩmA/ COM. Для работы в сетях с высокой силой тока, черный измерительный щуп остается в гнезде «COM», а измерительный щуп красного цвета перемещается в гнездо «10A».

Переключатель также переводится на значение «10А». Стоит помнить, что для этого режима не предусмотрена работа через цепь плавкого предохранителя. Любая ошибка может привести к выгоранию мультиметра.

Помните, что замер силы тока проводится строго при последовательном подключении.

Безопасность

При работе с измерительным прибором XL830L, стоит учитывать некоторые нюансы и правила техники безопасности. Основной нюанс заключается в измерительных щупах, которыми укомплектован тестер. Их длина 75 сантиметров. Общее сопротивление составляет 1.3 Ом. Это сопротивление создает погрешность при замере электрического напряжения. При замерах сопротивлений или прозвонке, погрешность не выявляется.

Далее опишем основные правила по безопасной работе с устройством.

1. Запрещается проводить замеры сопротивлений, прозвонку, работу в режиме hFE, если тестируемый прибор подключен к сети.
2. Нельзя проводить замеры, касаясь руками металлических наконечников контрольных щупов.
3. Нужно четко соблюдать расположение контрольных щупов в гнездах тестера, и положение переключателя режимов.
4. Нельзя проводить замеры мокрыми руками.
5. Во время замеров, стоит учитывать выходящее напряжение тестера. Его нельзя оставлять включенными, и с накрученными на щупы проводами или радиодеталями.

При поломке устройства нужно обратить внимание на плавкий защитный предохранитель. Он находится на печатной плате. Для доступа к нему необходимо снять резиновый чехол с задней крышки, открутить и снять ее. При снятой крышке, откроется доступ к отсеку батареи. Предохранитель рассчитан на пороговое напряжение 250 вольт. При работе в сетях свыше 250, необходимо строго следить за положением переключателя режимов. Заменить защитное устройство несложно, оно не установлено в специальное гнездо. Для замены придется отпаять неисправный элемент.

Заключение

Цифровой мультиметр достаточно надежный, имеет широкий функционал, хорошую сборку, наличие нескольких степеней защиты от поражения электрическим током. При соблюдении правил использования, способен максимально точно проводить измерения и тесты.
