Мультиварка – устройство, схема, ремонт
На заре XXI века на кухне появился новый бытовой многофункциональный электроприбор для приготовления пищи с программным управлением под названием Мультиварка. Несмотря на скромный внешний вид, в мультиварке можно жарить, парить, варить, печь, тушить, подогревать и поддерживать пищу горячей в автоматическом режиме.
Попалась мне в руки неисправная мультиварка с отломанной крышкой и кодом ошибки на дисплее Е1. Способ ремонта, из-за отсутствия микросхемы блока питания PN8024R, пришлось применить нестандартный.
Устройство и принцип работы мультиварки
Для успешного ремонта мультиварки своими руками необходимо представлять устройство и принцип ее работы. Разобраться в этом вопросе проще всего имея перед глазами схему устройства мультиварки.
По внешнему виду мультиварка напоминает собой обыкновенную кастрюлю, на боку которой установлен дисплей, и кнопки для выбора режима приготовления пищи. В нижней ее части расположен разъем для подключения сетевого кабеля к питающей сети и выключатель. Сверху на кастрюле имеется откидная, герметично закрывающаяся на защелке крышка. Если нажав кнопку открыть крышку, то внутри обнаружится незакрепленная чаша для приготовления пищи. Чаша напоминает кастрюлю без ручек и легко извлекается.
Система нагрева и управления режимом работы мультиварки размещена в нижней ее части и закрыта пластмассовой крышкой, которая одновременно является дном мультиварки. Система нагрева мультиварки отличается от системы нагрева электрочайника или утюга только наличием микропроцессорной системы управления режимом ее работы.
Электрическая схема и устройство
Принцип работы мультиварок всех моделей и производителей отличается незначительно, поэтому изучив, устройство и принцип работы мультиварки REDMOND RMC-M23, вы успешно сможете ремонтировать любую другую.
Питающее напряжение 220 В подается на трех контактный стандартный разъем мультиварки, расположенный в ее нижней части. Один из штырей разъема является заземляющим, обозначается РЕ, и желто—зеленым проводом соединен с помощью резьбового соединения к металлическому корпусу. Желто—зеленый провод также соединен и с металлической частью крышки мультиварки.
Электромонтажная схема
Питающее напряжение на мультиварку подается с помощью проводов, обозначенных на схеме L и N. В цепи провода L (на фотографии красного цвета) установлены последовательно выключатель и термопредохранитель. Выключатель служит для включения, а термопредохранитель для защиты от перегрева.
С термопредохранителя питающее напряжение подается на один из выводов ТЭНа и плату Блока питания и коммутации. Провод N (на фотографии белого цвета) соединен с Блоком питания и коммутации напрямую. Подача с него питающего напряжения на второй вывод ТЭНа происходит при замыкании контактов реле, расположенного на плате Блока питания и управления.
Блок питания и коммутации
Одним из самых нагруженных и часто выходящих из строя является Блок питания и коммутации. Этот блок выполняет сразу две задачи. Преобразует подаваемое из сети переменное напряжение 220 В в напряжение постоянного тока 5 В (для питания блока управления) и 12 В (для питания схемы коммутации), и обеспечивает по сигналу с Блока управления подачу питающего напряжения 220 В с помощью реле (прямоугольная деталь черного цвета) на ТЭН.
Как видно по фотографии, на плате отсутствуют некоторые элементы, очевидно, что плата универсальная и на нее установили только элементы, необходимые для работы мультиварки модели REDMOND RMC-M23. Дополнительные элементы устанавливаются в случае использования платы в других моделях REDMOND.
В левой нижней части платы виден металлический диск в изоляции желтого цвета. Это дисковый элемент питания (батарейка) типа CR2032 напряжением 3 В. Батарейка предназначена для сохранения в микросхеме памяти Блока управления мультиварки записанных вручную поваром программ приготовления блюд после отключения ее от сети.
Блок управления
Мозгом мультиварки является Блок управления. Благодаря этому блоку мультиварка, по сравнению с электроплиткой, стала удовлетворять всем современным требованиям мастеров кухни.
На фотографии изображен Блок управления мультиварки REDMOND RMC-M23 со стороны установки элементов. Квадрат темного цвета с выводами на все четыре стороны является процессором. С другой стороны платы расположены: дисплей, светодиоды для подсветки меню и кнопки управления режимом работы.
Блок управления к остальной части схемы мультиварки подключается с помощью трех разъемов. Провода от шестиконтактного разъема идут на Блок питания и коммутации, а с двух разъемов, имеющих по два контакта, идут к двум термосопротивлениям. Проводами белого цвета подключено термосопротивление, которое установленное на дне кастрюли, а синего цвета, к термосопротивлению, которое находится в крышке.
Какую задачу в мультиварке выполняют термосопротивления
В отличие от постоянных сопротивлений, термосопротивления (терморезисторы) при изменении температуры окружающей среды сильно изменяют свое сопротивление. Благодаря этому свойству терморезисторы широко применяются в бытовой и промышленной технике в качестве датчиков для автоматической регулировки и поддержания заданной температуры.
На фотографии изображены терморезисторы типа MF58 50 кОм 1%, которые установлены в REDMOND RMC-M23. Терморезистор MF58 универсальный и используется для регулировки температуры во многих бытовых приборах.
В мультиварке установлено два терморезистора, один закреплен с помощью липкой алюминиевой ленты на металлической части крышки (на фото выше), а второй закреплен внутри подпружиненного стакана на дне емкости (на фото ниже).
После выбора режима работы и нажатие кнопки «Старт», питающее напряжение подается на нагревательный элемент. После нагрева нижнего термосопротивления (дна чаши, в которой размещены продукты) до определенной температуры подача напряжения на нагревательный элемент прекращается, пока температура в верхней зоне рабочей емкости мультиварки не достигнет определенной величины. Далее опять включается нагрев и через время снова отключается. Частота и продолжительность включения нагревательного элемента зависят от выбранного режима и объема загрузки чаши.
Таким образом, благодаря наличию двух терморезисторов микропроцессор Блока управления постоянно получает данные о температуре нагрева нижней и верхней зон чаши, что позволяет регулировать скорость нагрева продуктов и поддерживать требуемый температурный режим приготовления пищи.
Для чего устанавливают термопредохранитель
Термопредохранитель непосредственно в работе мультиварки не участвует и служит только для защиты ее от перегрева в случае отказа системы управления или грубого нарушения правил эксплуатации. Если температура в месте установки термопредохранителя достигнет 170 °С, то он сработает и разорвет цепь. Мультиварка будет обесточена и нагрев прекратится. Перегорание термопредохранителя равносильно выключению выключателем.
Обычно в электрической схеме мультиварки любой модели устанавливают термопредохранитель, который Вы видите на фотографии. Если он вышел из строя, то мультиварку придется ремонтировать. Для этого достаточно снять нижнюю крышку и заменить термопредохранитель новым. Но надо учесть, что вполне вероятно сработка термопредохранителя могла произойти по причине нарушения работы Блока управления или Блока питания и коммутации. Поэтому необходимо перед заменой термопредохранителя убедиться в их исправности.
Внимание! При ремонте мультиварки и любых других бытовых электроприборов, включенных в бытовую сеть, следует соблюдать осторожность. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током. Не забывайте вынимать вилку мультиварки из розетки! Только выключить мультиварку выключателем недостаточно!
Как отремонтировать мультиварку своими руками
Изучив устройство и принцип работы мультиварки, отремонтировать ее своими руками будет совсем не сложно. Зачастую для ремонта из инструмента понадобится только отвертка, но если не повезет, то еще мультиметр и электрический паяльник.
Расшифровка кодов ошибок мультиварки REDMOND
Если мультиварка не работает, то при некоторых ее неисправностях на дисплее может высвечиваться код ошибки, указывающий, какой элемент или узел предположительно неисправен.
Как видите, самодиагностика в мультиварках малоинформативная, и коды ошибок не дает какой либо полезной информации для ремонта, а только сообщают, что мультиварку нужно ремонтировать.
Мультиварка не работает, дисплей не светится
Если мультиварка не работает, и даже не светится дисплей, то первым делом необходимо убедиться, что в розетке, к которой подключен сетевой шнур, имеется питающее напряжение. Для этого достаточно подключить к ней любой бытовой прибор, например настольную лампу.
Мультиварка является стационарным бытовым прибором и поэтому перетереться сетевой шнур в процессе ее эксплуатации не может. Но если в квартире живут домашние животные, то вполне возможно шнур мог быть поврежден их зубами. Поэтому необходимо произвести внешний осмотр шнура на наличие повреждений и заодно проверить, хорошо ли он вставлен в разъем мультиварки.
Если вышеперечисленные шаги не привели к успеху, то необходимо вынуть вилку шнура из розетки и снять нижнюю крышку мультиварки, открутив один саморез. Крышка еще дополнительно зафиксирована несколькими защелками, но они небольшие и крышка от корпуса легко отделяется.
После снятия крышки необходимо внимательно осмотреть места присоединения проводов к сетевому разъему и выводам ТЭНа. Провода должны плотно прилегать к контактирующим плоскостям выводов и не должно быть видно почернений или нагара.
Если обнаружены ослабшие контакты, то винты нужно подтянуть, а если подгоревшие, то зачистить контакты с помощью мелкой наждачной бумаги. После этого нужно проверить работоспособность мультиварки.
Проверка выключателя, термопредохранителя и ТЭНа
Если осмотр не позволил выявить неисправность, то необходимо проверить выключатель и термопредохранитель, которые соединены между собой толстым проводом красного цвета. Для этого необходимо мультиметром или стрелочным тестером, в режиме измерения сопротивления, прикоснуться щупами к точкам 1 и 2, сопротивление должно быть равно нулю. Заодно нужно прозвонить ТЭН, измеряв сопротивление между точками 1 и 3 (или 2 и 3). Оно должно быть равно сопротивлению спирали ТЭНа, и составлять, в зависимости от его мощности, 30-80 Ом.
Если сопротивление между точками 1 и 2 стремиться к бесконечности, то неисправен выключатель или термопредохранитель. Для проверки выключателя нужно установить его клавишу в положение «включено» и щупами прибора прикоснуться к его оголенным выводам. Сопротивление должно быть равно нулю. Если выключатель исправен, то далее проверяется термопредохранитель.
Для проверки термопредохранителя нужно освободить стойку его крепления к корпусу мультиварки и сдвинуть изоляционную трубку. Далее прикоснуться щупами мультиметра к его выводам. Сопротивление должно быть равно нулю. В противном случае термопредохранитель вышел из строя, и подлежит замене. Способ замены термопредохранителя, рассмотрен в статье «Ремонт обогревателя своими руками». Полярности термопредохранитель не имеет, поэтому его можно устанавливать как удобно.
Как проверить выключатель и термопредохранитель без приборов
Проверить исправность выключателя и предохранителя можно и без измерительного прибора. Для этого достаточно соединить отрезком провода сечением не менее 1 мм2 между собой точки 1 и 2. После этого установить крышку на место и подключить мультиварку к сети. Если заработала, значит вышел из строя термопредохранитель. Эксплуатировать мультиварку с закороченным термопредохранителем недопустимо, разве, в крайнем случае, и при обязательным условии нахождения человека рядом с ней.
Проверка Блока управления
Свечение дисплея может отсутствовать, если на плату БУ не подается питающее постоянное напряжение 5 В с БПК или вышел из строя микропроцессор. Наличие напряжения можно проверить с помощью мультиметра. Если напряжение в норме, то необходимо снять плату с мультиварки и внимательно осмотреть на наличие почернения или разрушения элементов, целостность печатных проводников и качество паек.
Чтобы снять плату БУ с корпуса мультиварки нужно открутить два самореза, как показано на фотографии.
Далее отвести верхнюю часть БУ от корпуса мультиварки и сдвинуть вверх. Для доступа к печатной плате необходимо будет еще снять пластмассовую крышку, которую удерживают четыре самореза.
Если на плату БУ не поступает напряжение питания 5 В, то неисправность следует искать в БПК. Если питающее напряжение на плату БУ поступает и внешний осмотр не выявил дефектов, значит вышел из строя микропроцессор и для ремонта придется приобретать новый БУ. Микропроцессор, установленный в БУ мультиварки, запрограммирован под алгоритм ее работы и простая его замена не поможет отремонтировать мультиварку.
В плате управления могут еще возникать неисправности, не влияющие на ее работоспособность, но снижающие комфортность эксплуатации. Это плохая работа кнопок, отсутствие свечения цифр дисплея или индикации включенного режима приготовления пищи. Устраняются такие неисправности заменой вышедшего из строя элемента.
Мультиварка не работает, дисплей светится
Если на дисплее панели управления высвечивается один из кодов Е-ошибок, то сетевой шнур, выключатель и термопредохранитель в порядке. Неисправными могут быть термосопротивления, ТЭН или Блок питания и коммутации.
Как проверить термосопротивление
Термосопротивления в мультиварке подключены непосредственно к Блоку управления с помощью двух отдельных разъемов. Разъемом белого цвета с отходящими от него синими проводами подключен терморезистор, который находится в крышке мультиварки. А с помощью разъема черного цвета с белыми проводами подключен терморезистор, установленный в стакане дна мультиварки.
Перед проверкой термосопротивлений необходимо отсоединить разъемы от Блока управления. Для измерения термосопротивлений понадобится мультиметр или стрелочный прибор.
Далее щупами мультиметра необходимо прикоснуться к контактам одного, а затем другого разъема и измерять величину сопротивления. Полярность подключения щупов мультиметра значения не имеет. Если во время измерения приложить к месту установки термосопротивления ладонь, то величина его будет увеличиваться.
В мультиварке REDMOND RMC-M23 установлены термосопротивления одинаковой величины, типа MF58 номиналом 50 кОм. В мультиварках других моделей номинал может быть другой. Термосопротивление исправно, если его величина не равна нулю или бесконечности.
Как проверить ТЭН
ТЭНы в бытовых электроприборах выходят из строя, как правило, в последнюю очередь. Устройству и способам проверки ТЭНа посвящена отдельная статья «Как проверить-прозвонить трубчатый электронагреватель ТЭН».
На фотографии показаны выводы ТЭНа. Сопротивление спирали исправного ТЭНа мультиварки REDMOND RMC-M23 должно составлять около 80 Ом.
Как проверить Блок питания и коммутации
Если на предыдущих шагах причина неисправности мультиварки не обнаружилась, то надо проверить Блок питания и коммутации (БПК). Этот блок работает в тяжелых температурных условиях и может выйти из строя в первую очередь.
В мультиварке REDMOND RMC-M23 напряжение +5 В, питающее Блок управления (БУ) и +12 В, для питания схемы коммутации, получаются из сетевого напряжения 220 В с помощью двух отдельных схем. Поэтому, в мультиварке, которую пришлось ремонтировать, часть схемы БПК, формирующая напряжение +5 В работала, поэтому БУ работал и выводил на дисплей код ошибки Е1. Напряжение +12 В отсутствовало.
При внимательном осмотре деталей БПК обратил на себя внимание резистор-предохранитель R100, серый цвет окраски которого был неравномерным. Мультиметр показал, что его сопротивление равно бесконечности, хотя согласно цветовой маркировке должно составлять 100 Ом.
Для ремонта платы БПК ее необходимо снять. Плата крепится к основанию мультиварки с помощью двух винтов с метрической резьбой и гаек, которые при откручивании винтов необходимо удерживать. Добраться до гаек возможно только со стороны установки чаши для приготовления пищи сняв ТЭН, который закреплен на трех винтах. Отсоединять провода от выводов ТЭНа необязательно.
Когда резистор был выпаян из печатной платы, то стало очевидным, что он перегорел. На фотоснимке это хорошо видно. Резистор в схеме выполняет функцию не только ограничения тока, но и предохранителя. Следовательно, его разрушение было вызвано большим протекающим через него током, который мог потечь только в случае короткого замыкания в элементах, включенных после этого резистора.
Чтобы легко было найти неисправность мультиварки, начертил часть электрической принципиальной схемы БПК, отвечающей за формирование напряжения +12 В. Проверка сопротивления между выводами конденсатора С3 показала наличие короткого замыкания. Конденсатор С3 и резистор R1 были выпаяны, но КЗ не исчезло. Стало очевидным, что неисправна микросхема PN8024R.
Для полной уверенности нашел типовую схему включения микросхемы PN8024R, которую Вы видите выше. Так как короткое замыкание произошло между выводами SW и GND, стало очевидно, что произошел пробой между стоком и истоком полевого транзистора внутри микросхемы и для восстановления работы мультиварки ее необходимо заменить.
При более внимательном осмотре корпуса микросхемы были обнаружены небольшие локальные потемнения на стороне с маркировкой, которые хорошо видны на фотографии.
Как заменить штатный источник +12 В внешним блоком питания
Микросхема PN8024R оказалась редко используемой в бытовой технике, и получить ее можно было только через несколько недель после заказа в Интернете. В наличии было несколько адаптеров от разных компьютерных устройств и возникла идея подобрать подходящий адаптер на напряжение +12 В, и заменить ним неработающую часть схемы БПК.
Выбор пал на адаптер, на корпусе которого значилось, что он выдает постоянное напряжение +12 В и рассчитан на ток нагрузки до 200 мА, что полностью соответствовало параметрам микросхемы PN8024R. Однако при проверке этого адаптера на нагрузке 60 Ом оказалось, что выходное напряжение составляет 17 В. Очевидно, что блок выдает нестабилизированное напряжение, которое стабилизируется в устройстве, к которому блок подключается. Такой блок по величине выходного напряжения явно не подходил.
В наличии больше адаптера с выходным напряжением 12 В не было, а имелось с выходным напряжением 9 В. С учетом того, что необходимо было запитать схему, состоящую всего из двух транзисторов и реле, то решил проверить, будет ли она работать от девяти вольт. Ведь реле электромеханического типа обычно срабатывают при подаче на обмотку гораздо меньшего напряжения, чем по паспорту. Проверка адаптера под нагрузкой и без нее показала, что выходное напряжение не изменяется и равно 9 В.
Прежде чем подключать адаптер к БПК необходимо отключить штатный стабилизатор. Для этого нужно выпаять резистор R100 и диод D106, как на фотографии.
Стопроцентной уверенности, что адаптер на 9 В подойдет не было. Для того, чтобы при проверке не вскрывать корпус адаптера или не резать его выходной шнур, адаптер был подключен к БПК мультиварки через стандартный разъем. Плюс находится на центральном выводе разъема.
Выводы с разъема были припаяны, с соблюдением полярности, параллельно выводам конденсатора С105 платы БПК. Крышка дна была установлена на место, мультиварка была подключена к сети и затем включен в сеть адаптер. Мультиварка заработала. Для проверки надежности ее работы в чашу для приготовления пищи была налита до краев вода, и в режиме мультиварки «Варка» вода была доведена до кипения и кипятилась в течение 45 минут, пока не сработал таймер. Испытания подтвердили правильность выбранного решения.
Осталось дело за малым, установить адаптер в мультиварку и подключить его к БПК. Для этого контактные площадки платы адаптера, на которые необходимо подать питающее напряжение 220 В были с помощью проводов соединены с выводами платы БПК, как на фотографии (провода желтого и красного цвета). Питающее напряжение +9 В было подано с помощью пары проводов красного и черного цвета.
Для лучшего теплового режима работы адаптера часть корпуса, на которой была сетевая вилка, не устанавливался. На фотографии показан вид мультиварки, с приподнятой нижней крышкой и закрепленном в ней адаптере.
Перед креплением адаптера в крышке было выбрано место, исключающее его упор в детали мультиварки после закрытия крышки. В крышке было просверлено отверстие, чтобы резьбовая часть самореза свободно проходила, а в корпусе адаптера, чтобы вкручивалась. На фотографии показана головка самореза, которым закреплен в мультиварке адаптер.
Мультиварка не запоминает
заданные вручную режимы приготовления блюд
После многолетней эксплуатации мультиварка REDMOND RMC-M23 может, после отключения ее от сети, перестать сохранять набранные вручную программы приготовления пищи в режиме «мультиповар». Обычно это связано с разрядкой элемента питания.
Батарейка обычно установлена в Блоке питания и коммутации. Внешний вид батарейки показан на фотографии. Аналогичные батарейки типа CR2032 на напряжение 3 В широко применяются в бытовой электронике. Для проверки батарейки нужно измерять напряжение на ее выводах. Оно не должно быть меньше 3 В, в противном случае батарейка подлежит замене.
Ремонт петли крышки мультиварки
В мультиварке, которую пришлось ремонтировать, в дополнение была сломана петля, удерживающая крышку. Пищу готовить было можно, но герметичности не было и при неосторожном обращении можно было легко порвать провода, соединяющие термосопротивление, установленное в крышке, с платой управления.
Крышка мультиварки состоит из двух половинок, которые пришлось, для ремонта петли разъединить. Скреплены между собой половинки крышки с помощью нескольких защелок.
Защелки небольшие и поэтому крышка легко разъединяется с помощью плоской отвертки, протиснутой между ее половинками. На фотографии показана одна из защелок.
Для того чтобы добраться до ответной части петли нужно снять сборщик конденсата пара и отвинтить один винт. Оказалось, что заземляющий крышку провод желто-зеленого цвета был оборван.
Оба держателя оси петли крышки были серьезно поломаны. Да это и неудивительно, так как часть крышки, удерживающая ось петли была пластмассовой и толщиной всего пару миллиметров. На лицо ошибка разработчиков мультиварки.
Для восстановления ушка петли была использована стальная канцелярская скрепка. Один конец ее был сначала выпрямлен и затем согнут под углом и обрезан бокорезами по желтой линии, как на фотографии. Далее уголки скрепки были вплавлены в основание крышки. Работа это требует терпения. Необходимо удерживая пинцетом сделанную деталь из скрепки, прогревать ее, приложив к ней жало паяльника, до тех пор, пока она не утопится в пластмассовом основании крышки на требуемую глубину.
На фотографии Вы видите результат ремонта петли крышки мультиварки. Внешний вид получился не очень красивым, но петля будет закрыта второй половиной крышки и снаружи видна не будет. Зато реставрированная петля получилась намного прочнее прежней.
Почему к стенкам чаши мультиварки прилипает пища
Многие пользователи мультиварок со временем сталкиваются с проблемой, заключающейся в прилипанию пищи к стенкам чаши. При этом твердые продукты, в независимости от количества налитого масла, начинают прилипать как к стенкам чаши, покрытые тефлоном (фторопластом), так и с керамическим покрытием.
Причин прилипания может быть две – нарушение температурного режима работы мультиварки или износ покрытия чаши. Ответ прост. Если прилипшая пища еще и подгорает, то виноват температурный режим, а если прилипает без подгорания, то износилось покрытие чаши.
Все попытки восстановить качество покрытия с помощью уксуса, поваренной соли или другими способами могут дать только временный эффект. Если покрытие кастрюли изношено, то спастись от прилипания поможет только покупка новой чаши.
Если тефлоновая пленка в чаше очень тонкая, то легко процарапывается до основания даже при незначительном механическом воздействии. Острый край деревянной лопатки при перемешивании пищи всегда немного царапает покрытие и со временем совокупность микроскопических царапин, которые и глазом заметить трудно, приводят к прилипанию пищи. Тефлоновое покрытие боится высокой температуры и при нагреве более 270 °С разрушается, и как следствие, пища тоже начинает прилипать.
Для того чтобы кухонная утварь, покрытая тефлоном, служила долго, толщина пленки должна быть значительной. Тефлон дорогой и поэтому качественная кухонная утварь с тефлоновым покрытием не может быть дешевой.
Все вышесказанное относится и к посуде с керамическим покрытием. Ведь этот вид покрытия ничего общего не имеет с керамической посудой и представляет собой нанокомпозитный полимер, в составе которого имеется около 5% наночастиц песка. В настоящее время срок службы посуды с керамическим покрытием во много раз ниже, чем с тефлоновым.
Поэтому лучше покупать посуду с тефлоновым покрытием известных производителей, которые не станут экономить на толщине тефлонового покрытия.
ОСКАР 20.10.2016
Уважаемый Александр Николаевич!
Уделите пару минут и объясните, как изменяется потребляемая мощность мультиварки-скороварки в зависимости от выбранной программы приготовления.
У меня мультиварка-скороварка МИРТА 2201 мощностью 1000 Вт, я понимаю, что готовить несколько часов израсходовав 2000 Вт нерентабельно, что я не понимаю.
СПАСИБО ОСКАР.
Александр
Здравствуйте, Оскар!
Указанная мощность мультиварки является максимальной и при приготовлении пищи постоянно не расходуется. Когда вы заложили продукты и включили мультиварку, то до момента их разогрева действительно потребляется большая мощность, но когда достигнута заданная температура, то мощность потребления многократно снижается и потребляется только для поддержания температуры. Полагаю, это не более 100 ватт, то есть 0,1 кВт. Таким образом за 2 часа будет израсходовано электроэнергии не более 300 Вт.
Для справки: 2000 ватт – это 2 кВт.
Вы можете оценить потребляемую мощность мультиварки самостоятельно. Для этого выключите все электроприборы и запишите показания электрического счетчика, по которому учитываете потребляемую электроэнергию. Приготовьте блюдо и после этого посмотрите по счетчику на сколько изменились показания. Вычтите из новых показаний предыдущие и узнаете, сколько мультиварка потребила электроэнергии. Если в это время будет работать холодильник, то полученный результат нужно уменьшить на 20%.
Таким способом можно оценить сколько электроэнергии потребляет любой электроприбор.
Виталий 04.05.2017
Здравствуйте, Александр Николаевич!
На вашем сайте я нашёл, что в мультиварке REDMOND RMC-M23 используются терморезисторы типа MF58 50 кОм 1%.
У меня REDMOND RMC-FM91. Произошёл перегрев ТЭНа и перегорание термопредохранителя, который я заменил, а про нижний терморезистор забыл. При проверке терморезистора тёплой водой показание 10 кОм — 0,5 кОм. Получается терморезистор надо менять?
Александр
Здравствуйте, Виталий.
В разных моделях мультиварок могут устанавливаться терморезисторы разных номиналов, поэтому если терморезистор, как в вашем случае, изменяет номинал при изменении температуры, то он точно исправен.
Темирхан 04.04.2021
Здравствуйте, Александр Николаевич!
Возник такой вопрос, я разобрал свою мультиварку Tefal Serier 27 чтобы почистить, и не сфотографировал порядок подключения проводов. При обратной сборке возникли сомнения. В интернете по данной модели информации нет, может быть вы сможете помочь?
На плате белый провод подключен к обозначению L1, красный к L и синий к N.
Не уверен ни в правильном подключении к ТЭНу, ни к плате.
Фото прилагаю, буду очень признателен! Такой вот я мастер.
Александр
Здравствуйте, Темирхан.
Мастер вы нормальный, только без опыта, но это при желании поправимо.
Желтый — это заземляющий провод, и все провода желтого цвета подключаются в одной точке к корпусу мультиварки.
Красный это обычно фаза L, а синий – ноль N.
Сразу бросается в глаза не правильное подключение к ТЭНу. Нужно оба синих провода подключить к одному его любому выводу, а белый судя по всему, идет с реле и его надо подключить к второму свободному выводу ТЭНа. На плате вроде бы все верно, во всяком случае нулевой провод подключен точно правильно.
Белый и красный, если попутаны местами, то мультиварка просто не включится. Тогда их надо будет поменять местами.
В остальном похоже все правильно. Буду признателен, если сообщите о результате.
Темирхан
Переподключил ТЭН, остальное не менял, работает и уже даже еда готовится.
Честно говоря, даже не надеялся на ответ, а тем более такой быстрый. Огромное спасибо!
Добавил ваш сайт в список избранных, буду изучать.
Привет Вам из Казахстана!
Юрий 02.08.2021
По опыту эксплуатации нескольких мультиварок разных брендов, от REDMOND до PHILIPS, самая распространенная поломка – перелом провода верхней термопары. Лучшее решение – замена штатного провода на эластичный многожильный с силиконовой изоляцией.
Сергей 03.11.2021
Мультиварка Kromax MC87. В работе уже более 10 лет и вот начала включать не все стандартные программы или через некоторое время отключать набранные. Некоторые программы работают и мультиварка по ним все же готовит.
На платах нет видимых повреждений и мест перегрева, конденсаторы не вздутые. Только впаянная батарейка (2032), имеет напряжение 0,5V.
Не подскажете где копать. Я так понимаю, что батарейка вряд ли виновна в этом?
С уважением. Сергей.
P.S. Пытаюсь разобраться, так как ремонтников по близости нет.
Александр
Здравствуйте, Сергей!
Обычно батарейка в электронных устройствах, в том числе и мультиварках, служит только для сохранения вручную набранных программ и поддержания хода часов. В современной электронике используется энергонезависимая память и батарейки служат только для хода часов.
Поэтому описанное Вами нарушение работы мультиварки явно не зависят от севшей батарейки. Но не зная схемы однозначно утверждать нельзя. Поэтому прежде, чем искать причину, следует ее заменить.
Наиболее вероятной причиной может быть большие пульсации выходного напряжения с блока питания, подаваемого на микропроцессор.
Как правило виной этому являются электролитические конденсаторы, которые со временем теряют емкость. Если нет осциллографа, чтобы посмотреть пульсации рекомендую все электролитические конденсаторы, а их обычно не более 5, заменить новыми. Если не поможет, то тогда нести в сервис. При подборе конденсаторов для замены следует соблюдать правило: напряжение должно быть не менее, указанного на конденсаторе, а емкость может быть, как немного меньше, но лучше больше.
Наталья 26.01.2022
Добрый день.
Мультиварка Philips, ошибка E4. Разобрала: перелом проводов в месте открытия крышки. Необходима замена проводов.
Подскажите, пожалуйста, как правильно выбрать провода, должны ли они быть стойки к высокой температуре?
Спасибо.
Александр
Здравствуйте, Наталья!
Термостойкий провод довольно дорогой и можно обойтись без его замены. Для этого нужно освободить концы провода от терморезистора и разъема на плате микропроцессора, развернуть провод, чтобы место перелома оказалось на несгибаемом месте и концы в месте перелома провода спаять между собой мягким припоем, например, ПОС-61 электрическим паяльником. Обычно температура плавления припоя около 200 °С, что вполне достаточно. Место пайки нужно покрыть термостойкой изолентой, но она тоже дорогая.
Можно обойтись без термостойкой изоленты, надев на место пайки трубку из стекловолокна. Еще есть хороший дедовский способ, это покрыть место пайки силикатнымым канцелярским клеем, когда он влажный, то ток проводит, а после высыхания становиться диэлектриком, это же жидкое стекло. Покрывать надо тонким слоем после высыхания предыдущего слоя несколько раз.
Если все же хочется заменить провод новым, то приобрести его можно на Aliexpress, набрав в поисковике сайта фразу: «термостойкий провод» и выбрать любой, рассчитанный для работы при температуре до 200 °С, по сечению группы 22AWG — 28AWG.
Дмитрий 30.01.2022
Здравствуйте!
Помогите чем сможете, мультиварка REDMOND 4503 не включается реле и соответственно ТЭН, при этом программа работает и отсчет времени идет. На плате элементы все проверил, все работает. Вручную реле включается.
Заранее спасибо!
Александр
Здравствуйте, Дмитрий.
Для поиска неисправности нужно проверить цепь схемы от микропроцессора до обмотки реле. Электрической схемы мультиварки REDMOND 4503 у меня нет, поэтому рассмотрим технологию ремонта на похожей схеме мультиварки REDMOND другой модели.
При запуске мультиварки в режим приготовления пищи с вывода 11 микропроцессора поступает напряжение через R6 на базу транзистора Q1, включенного в ключевом режиме. Переход коллектор-эмиттер открывается и на обмотку реле поступает питающее напряжение. Реле срабатывает и замыкает цепь подачи сетевого напряжения на ТЭН.
Порядок проверки:
Выпаять транзистор и прозвонить его мультиметром, замкнуть перемычкой контактные площадки коллектора и эмиттера, включить программу приготовления пищи – реле должно сработать, ТЭН нагреваться. При этом с вывода 11 (в вашей схеме вывод может быть другим) должно появляться напряжение величиной около 5 В. Удобно измерять на резисторе R6 относительно вывода эмиттера Q1.
Если напряжение с вывода микропроцессора не появляется, значит он неисправен. В противном случае неисправность вы найдете выше предложенным способом.
Ремонт мультиварки Редмонд своими руками во многих случаях помогает восстановить функциональность устройства без обращения в сервис. Чтобы исправить сбои в работе техники, необходимо правильно диагностировать проблему.
Устройство и схема мультиварки
Мультиварки Редмонд могут различаться между собой функционалом, однако конструкция и схема работы у них остаются примерно одинаковыми. Кухонное устройство состоит из нескольких частей:
- пластикового или металлического корпуса;
- чаши для приготовления пищи;
- откидной крышки на защелке;
- нагревательного элемента;
- блока управления;
- термопредохранителя.
Принцип работы устройства очень простой. Необходимо поместить продукты в чашу и закрыть крышку, а затем выбрать нужную программу из списка предложенных. В соответствии с настройками мультиварка доведет нагрев до определенной температуры и будет поддерживать показатели на постоянном уровне в течение некоторого времени.
Программные ошибки мультиварки Редмонд
Даже при бережном обращении мультиварка Редмонд время от времени может выходить из строя. Поломкам особенно подвержены дешевые модели или устройства, находящиеся в эксплуатации уже несколько лет.
Если мультиварка не запускается в работу, в большинстве случаев на дисплее возникает код ошибки. Пользователи могут сталкиваться с несколькими обозначениями:
- Е1. Код сообщает о том, что перегревается ТЭН, и дальнейшее использование прибора является опасным. Также надпись может свидетельствовать о сбоях температурного датчика.
- Е2. Такая ошибка появляется при замыкании теплового сенсора, расположенного в крышке, или при обрыве соединительного провода.
- Е3. Сбой возникает, если под съемной чашей присутствует влага, которой в норме там быть не должно.
- Е4. Буквенно-цифровой код говорит об ошибке электронной платы управления или о засоре датчика давления.
- Е5. Надпись появляется при срабатывании системы защиты от перегрева.
Пользователи отмечают, что коды ошибок Редмонд не всегда соответствуют своему описанию. Поэтому при появлении поломок важно проводить комплексную диагностику и исключать все возможные причины неисправностей.
Как починить мультиварку Редмонд, если не включается
Кухонный агрегат Редмонд может отказываться включаться по нескольким причинам. Чаще всего поломки связаны с нарушением контактов, с загрязнением рабочих частей прибора и другими мелкими неисправностями.
Попадание влаги и остатков пищи под чашу
Если прибор выдает коды ошибок Е1 и Е2 либо просто не запускается, причина может состоять в загрязнении нагревательного элемента. Видео о ремонте мультиварки Редмонд своими руками показывают, что алгоритм в таком случае будет следующим:
- Устройство полностью отключают от электросети, вытащив вилку из розетки.
- Чашу для продуктов извлекают из корпуса.
- Нагревательный элемент и дно кастрюли внимательно осматривают.
- При наличии остатков пищи аккуратно убирают их при помощи смоченной губки.
- Вытирают насухо остатки влаги бумажным полотенцем.
После этого чашу устанавливают обратно в корпус и пробуют повторно запустить мультиварку. Обычно ремонт своими руками приносит результат, и агрегат включается в работу.
Загрязнение клемм термопары
Если загрязнений обнаружить не удалось, или их устранение не принесло положительного эффекта, нужно проверить состояние термопары. Отремонтировать в домашних условиях мультиварку Редмонд можно так:
- Чашу снова извлекают из пластикового корпуса.
- Агрегат переворачивают и откручивают крепления нижней крышки.
- Снимают дно и находят термопару — реле, к которому подходят два провода.
- Слегка нажимают на верхнюю пластину со стороны регулировочного винта до щелчка.
- Помещают между разомкнувшимися пластинами сложенную вдвое наждачную бумагу мелкой зернистости.
- Аккуратными, но энергичными движениями несколько раз проводят абразивом из стороны в сторону, прочищая клеммы.
- Извлекают наждачную бумагу, дожидаются смыкания пластин, а потом устанавливают крышку на место.
После ремонта своими руками мультиварку переворачивают в нормальное положение, подключают к сети и проверяют на работоспособность.
Срабатывание защиты от перегрева
Если на дисплее устройства появилась ошибка Е5, то ремонт мультиварки Redmond своими руками будет очень простым. Код означает, что по какой-то причине сработала защита от перегрева, и поэтому девайс отключился сразу после запуска. Чаще всего сбой появляется, если в чашу забыли добавить воду или налили слишком мало жидкости.
Схема ремонта в данном случае выглядит так:
- Устройство отключают от сети.
- Открывают верхнюю крышку для снижения температуры внутри корпуса.
- Оставляют устройство на 20-30 минут до полного остывания.
- Пока температура внутри мультиварки снижается, проверяют, достаточно ли воды в чаше.
- При необходимости доливают в емкость еще немного жидкости.
По прошествии получаса после ремонта своими руками можно будет вернуть кастрюлю на место и снова попытаться запустить мультиварку в работу.
Неисправность сетевого провода
Если мультиварка в принципе не запускается и даже не высвечивает ошибки на дисплее, проблема может состоять в неисправности кабеля питания. Если провода перетерлись или оборвались, агрегат перестает получать питание от электросети.
Для диагностики и ремонта необходимо подвергнуть кабель внимательному осмотру. Любые повреждения, резкие изгибы и перекруты могут говорить о нарушении целостности проводов. При желании можно вскрыть изоляцию и попытаться восстановить кабель при помощи скрутки. Но проще и практичнее приобрести новый провод для мультиварки — в таком случае результаты ремонта продержатся намного дольше.
Перегорание предохранителя
Предохранитель в кухонных приборах Редмонд отвечает за экстренное отключение устройства при повышении температуры до 150-170 °С. Сам элемент в аварийной ситуации перегорает, и запустить мультиварку в работу после этого не представляется возможным. Ремонт проводят так:
- Выключенный прибор переворачивают и снимают нижнюю крышку.
- Находят провод, который идет от разъема питания к нагревательному элементу.
- Прозванивают при помощи мультиметра предохранитель — маленькую трубчатую деталь, расположенную в цепи.
- При неисправности элемента демонтируют его и меняют на новый.
Полностью исключить термопредохранитель из электроцепи возможно, но нежелательно. Пользоваться мультиваркой после такого ремонта своими руками станет опасно.
Внимание! В некоторых устройствах Редмонд предусмотрено сразу несколько предохранителей. Проверить при наличии сбоев необходимо каждый из них.
Неисправность ТЭНа
Если мультиварка Редмонд не работает, это может быть вызвано поломкой нагревательного элемента. Для получения доступа к выводам ТЭНа нужно стандартно снять нижнюю крышку устройства. Дальнейшая диагностика и ремонт выглядят так:
- Если в местах подключения проводов заметны подгоревшие контакты, их зачищают наждачной бумагой.
- Разболтавшиеся винты при ремонте аккуратно подтягивают своими руками.
- Выводы ТЭНа проверяют мультиметром в режиме омметра — сопротивление должно составлять 30-80 Ом.
Если показатели отклоняются от нормы, нагреватель вышел из строя. Ремонтировать мультиварку Редмонд своими руками без соответствующего опыта нельзя, технику нужно отдать в сервис.
Что делать, если у мультиварки Редмонд сломалась защелка крышки
При поломке петли, удерживающей крышку, мультиварка может не запуститься в работу из-за потери герметичности. Ремонт агрегата Редмонд своими руками проводят по такой схеме:
- Извлекают фиксатор крышки и внимательно осматривают.
- Устанавливают неисправность — обычно у защелки ломается одна из ножек, удерживающих деталь в корпусе.
- Просверливают в боковых стенках фиксатора сквозные отверстия.
- Продевают в полученные дырки металлическую шпильку подходящего диаметра.
- Устанавливают защелку на место.
Также при ремонте можно просто удалить из боковины фиксатора остатки сломанной ножки, а потом впаять в отверстие в корпусе агрегата с соответствующей стороны согнутую канцелярскую скрепку. Защелку возвращают на место, надевая на новую петлю, и крышка снова начинает захлопываться.
Заключение
Ремонт мультиварки Редмонд своими руками дает хороший эффект, если речь идет о мелких неисправностях. Ошибки в работе прибора часто возникают из-за невнимательности пользователя и мелких загрязнений.
Слабонервным, перфикционистам и в особенности слабонервным перфикционистам не рекомендуется читать дальше эту запись )
Я конечно всегда за сохранение заводского внешнего вида чего бы то ни было, но иногда не получается.
Итак у родителей вот уже 4 года имеется мультиварка Redmond RMC-M23, три из которых у них глючил энкодер на панели управления. И если поначалу он вел себя в целом адекватно просто иногда перескакивал, то к данному моменту пользоваться мультиваркой стало очень сложно. Вот видео как оно работало к данному моменту:
Снимал видео уже в разобранном виде, пока была собрана снять не догадался ) По часовой стрелке все скачет как хочет, против часовой чуть получше.
Внутри имеется вот такая плата управления с таким вот интересным энкодером
Первым делом попытался найти такой энкодер на сайтах запчастей к мультиваркам Redmond — отдельно не продается, но есть в составе платы управления целиком. Но и сама плата к этой модели уже не выпускается, на всех сайтах либо нет в наличии, либо снято с производства. Там где есть наличие, в одно место позвонил, сказали, что на самом деле их нет, просто на сайте неправильно указано. По картинкам нашел похожий энкодер SRGPWJ0200 от Alps. Но в наличии такого тоже нигде нет, он под заказ. Цена от 300 до 700 р и сроки от 3 до 6 недель. В общем от родителей получил добро на «слегка видоизменить внешний вид мультиварки во имя ее работоспособности» Ну думаю щас прикручу обычный энкодер типа EC11 и все заработает, отпаял ножки того, на проводках подключил ножки нового, включил и … фиг там. Стало лучше но все равно глючит и скачет, попробовал еще парочку все тоже самое. А вот такой треш творится у недорогого энкодера после продолжительного использования: Снять лог с энкодера с мультиварки чтото не догадался так что фот не будет. Раз мультиварка подглючивает от малого дребезга нового энкодера вывод один — никакой фильтрации дребезга контактов (ни программной ни аппаратной) в этой схеме нет. Т.е. она будет работать только с очень качественными энкодерами и только пока они новые и переключаются без дребезга. Это подтверждается и тем, что у родителей она меньше года проработала нормально и такая же мультиварка у сестры моей тоже быстро вышла из строя. В общем надо было фильтровать дребезг. Программно это уже не сделать (ну если только редмонд не поделится исходниками), остается аппаратно. Для этих целей есть триггер Шмидта с временной задержкой включения и выключения (подсмотрено здесь, еще про него можно почитать тут). В итоге родилась вот такая платка на два канала (у энкодера два канала А и Б): как видно дребезг уходит, но есть небольшое временное смещение. Именно в ширине этого смещения и «съедаются» ложные переключения. Далее на плате управления были найдены +3,3 вольта и земля. К 3,3 подходил красный провод, а к земле как ни странно белый, а черный это какой-то другой сигнал. На питание, землю и те места куда подключались каналы А и В штатного энкодера запаял проводки и подпаял к ним разъем с другой стороны: Кстати в схеме надо использовать именно микросхему 74HC04, а не 74HCT04 так как у последней по даташиту минимальное рабочее напряжение 4,5 В. Хотя не исключаю что и она будет работать от 3,3, но не проверял. Плату после пайки покрыл цапон лаком (был только красный )) (изначально плата тоже имела прозрачное лаковое покрытие А дальше было сделано отверсие в корпусе мультиварки и туда установлен новый энкодер платка с тригером за неимением соответствующего размера термоусадки была замотана в черную (синей тоже увы не было) изоленту, подключена к разъему платы управления и подпаяна к энкодеру Далее все собрано. получилось вот так: Ну а вот видос как оно работает теперь: А вот файл платки P/S/ может возникнуть вопрос почему было не подключить штатный энкодер через плату с триггером. Эта идея естественно посетила и меня, и не пришлось бы портить внешний вид. Но штатный так и не заработал, стало чуть лучше но все равно ад. Увеличение времени задержки в два и четыре раза тоже не исправило ситуацию. Видать в нем совсем уже все плохо. Я его разобрал на фото видно плохо, но по факту пластик между контактами довольно сильно стерся и получается каждый раз полхунок «заскакивает» на контакт а потом спрыгивает и все время дребезжит. Можно наверное было наждаком сровнять высоту контактов и пластика, но я не стал. А привело видимо к этому полное отсутствие какой либо смазки. Если она и была то видимо от нагрева вся стекла вниз.

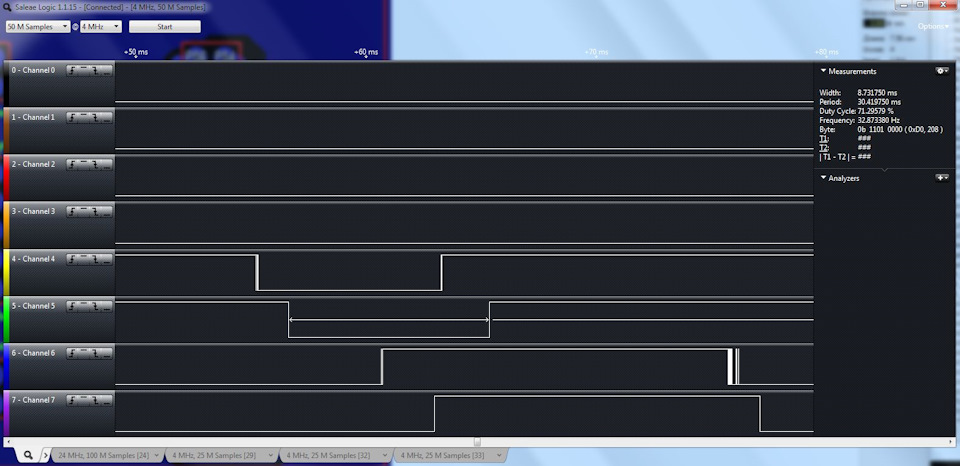

Посмотрел логическим анализатором моменты переключения и увидел, что даже у новеньких (но недорогих) энкодеров имеется дребезг контактов в момент переключения:

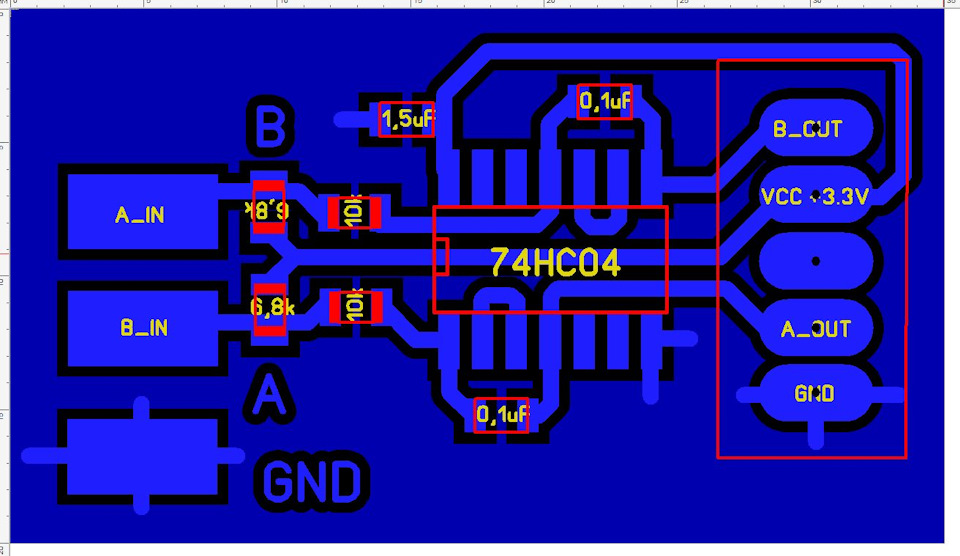

Вот не верю я, что разработчики из Рэдмонда не в курсе про дребезг любых механических переключателей, тут явно чувствуется, что отсутствие фильтрации сделано умышленно, чтобы как раз к окончанию гарантии люди бежали либо в ремонт, но уже за деньги, либо за новой мультиваркой.
Выполнять ремонт мультиварки стоит, если вы уверенны в своих силах
Такой бытовой прибор, как мультиварка, настолько прочно вошел в нашу жизнь, что уже трудно представить себе времена, когда мы не знали, что это такое. Несмотря на свои скромные внешние данные, с ее помощью можно варить, тушить, парить, жарить и подогревать пищу. Мультиварка Redmond не стала исключением. Но, к сожалению, все аппараты периодически могут подвергаться различным поломкам. Некоторые из них можно починить своими руками.
Содержание материала:
- 1 Почему не включается мультиварка и как устроен прибор
- 2 Наиболее частые неисправности мультиварок и системные ошибки
- 3 Зачем устанавливается термопредохранитель для мультиварки
- 4 Самостоятельный ремонт мультиварок своими руками
Почему не включается мультиварка и как устроен прибор
Чтобы осуществить ремонт мультиварки необходимо понимать, что же она из себя представляет.
Если судить по ее внешнему виду, то мультиварка Редмонд выглядит как небольшая емкость, имеющая дисплей и кнопки для выбора программ приготовления пищи. Ее нижняя часть содержит разъем для подключения в сеть и выключатель. Сверху находится крышка, открыв которую можно увидеть чашу для еды. Именно в ней происходит весь процесс приготовления. Такая посуда легко вынимается, что весьма удобно для мытья.
Если мультиварка не включается, то первым делом стоит проверить наличие тока в розетке
Принцип работы всех мультиварок практически одинаков и если разобраться в марке одного устройства, то можно без труда починить иные модели приборов, такие как Филипс, Панасоник, Поларис, Скарлет, Мулинекс, Витек, Максвелл и другие.
Чтобы уберечь скороварку от поломок, необходимо внимательно читать инструкцию и придерживаться написанных там правил эксплуатации прибора.
Не стоит забывать, что перед укладыванием пищи, чашу для продуктов нужно вытащить, чтобы случайно пролитая жидкость или рассыпавшиеся мелкие крошки не попали внутрь механизма.
Возможные причины того, почему не включается мультиварка:
- Неправильное расположение продуктовой чаши – в этом случае прибор не реагирует на действия и не включается. Чтобы решить проблему, нужно отключить прибор из розетки и переставить правильно чашу. Правда бывает так, что сама конструкция чаши неверна, то есть заводской брак.
- В механизм мультиварки попали какие-то посторонние предметы или крошки продуктов – чтобы исправить это, придется разобрать агрегат. Разборка происходит путем откручивания винтов на верхней и нижней крышке, после чего можно очень аккуратно почистить механизм.
- Из розетки выпала вилка или произошло замыкание в работе самой розетки – в этом случае нужно просто подключить прибор или проверить его работу в другом месте.
- Засорился клапан или выбрана неверная программа приготовления – в этом случае прибор также не включится.
- Низкое напряжение в сети, недостаточное для работы прибора или его отсутствие.
- Неисправности в микросхемах – добраться до них можно открутив нижнюю крышку и сняв градусник, который регулирует температуру в устройстве. Там можно увидеть вышедший из строя конденсатор или терморезистор, накипь на элементах. В таком случае может быть произведена замена поврежденной детали.
- Сгорел термопредохранитель – такая поломка встречается особенно часто у мультиварок Редмонд. Это может произойти из-за скачков напряжения или слишком долгого процесса приготовления. В этом случае также придется заменить элемент.
Так выглядят наиболее распространенные причины, из-за которых мультиварка может не включиться.
Наиболее частые неисправности мультиварок и системные ошибки
Если мультиварка сломалась и не работает, то в некоторых случаях на ее дисплей выводятся коды соответствующих ошибок, по которым можно понять, что именно случилось.
Если вы не разбираетесь в конструкции мультиварки, то при поломке лучше обратиться к профессионалам
Для мультиварки Redmond характерны следующие обозначения:
- E1 или E2 – ошибка системы, возможно поломка блока питания, нагревательного элемента или неплотно закрыта крышка;
- Е3, E4 или E5 – вышел из строя термодатчик или предохранитель, возможно, включилась система от перегрева.
Также коды Е1, Е2, Е3 могут говорить о том, что внутрь механизма попала влага. В этом случае необходимо вытащить прибор из сети, и дать ему время просохнуть.
Также одной из распространенных поломок мультиварок считается загрязнение устройства. Такое происходит, когда внутрь механизма попадает жидкость или какие-либо сыпучие вещества, например, рис или сахар.
Чтобы решить проблему, прибор нужно почистить, выполняя такие действия:
- Снять верхнюю крышку устройства, открутив болты;
- Почистить схемы, переворачивая прибор и аккуратно его встряхивая;
- Если засорение находится внизу, то нужно снять нижнюю крышку;
- Разъединить контакты программной и нагревающей плат;
- Извлечь тэны, температурный датчик и другие элементы;
- Очистить все детали от крошек или иных загрязнений.
При засорении термореле контакты стоит немного разжать, а затем протереть их плотной бумагой. Такое может случиться, если в устройство попала вода или образовался конденсат.
Зачем устанавливается термопредохранитель для мультиварки
Термопредохранитель представляет собой некий проволочный элемент, своим внешним видом напоминающий резистор. Его главная функция заключается в защите мультиварки от перегрева.
Температура, когда предохранитель срабатывает, составляет 170 градусов, а максимальное количество проходящего тока равняется 10 или 15 А в зависимости от вида элемента. Если эти показатели превышают свою норму – предохранитель сгорает.
_.jpg)
Благодаря термопредохранителю можно существенно продлить срок эксплуатации мультиварки
Ни одна электросхема мультиварки не обходится без термопредохранителей. Расположены они, как правило, внутри прибора. Обычно их несколько штук, и приходиться разбираться – какой же из них сгорел. Чтобы это сделать, необходимо проверить элементы с помощью мультиметра, которым следует измерить сопротивление. И если его нет, деталь нужно заменить.
Причины сгорания термопредохранителя:
- Сбои в работе блока питания и коммутации;
- Резкие перепады напряжения;
- Неисправная работа блока управления.
Термопредохранители могут быть нескольких видов. Популярные типы cpgxld или ldcpg. Рабочее напряжение таких элементов обычно рассчитано на 250V, проходимость рабочего тока 10А или 15А. Циферка со знаком градуса обычно обозначает, при какой температуре сработает этот элемент. Например, при 167 °C.
Как правило, эти детали не восстанавливаются, то есть срабатывают один раз, после чего требуется установить новую деталь.
Самостоятельный ремонт мультиварок своими руками
Если мультиварка перестала реагировать на какие-либо действия, не греет, пищит, плохо нагревается, не выключается, мигает или выдает ошибки на дисплей, ее нужно осмотреть и в случае необходимости отремонтировать. Такое может произойти с любой маркой техники, и неважно Samsung это, Redmond или Vitek.
Главное, стоит запомнить, что работать с электрическими приборами нужно очень аккуратно, соблюдая все меры безопасности и обязательно вынимать вилку прибора из розетки! Просто выключить мультиварку недостаточно!
Перед тем как начать ремонт мультиварки, стоит изучить рекомендации специалистов и посмотреть обучающее видео
Что делать, если мультварка:
- Отключается раньше назначенного времени – может быть неправильно выбран режим приготовления или произошел перебор продуктов. Для этого нужно выключить устройство, проверить рецепт и заново перезапустить его. Также может сработать термозащита, засориться клапан, подгорать еда в чаше или не хватать жидкости для продолжения процесса приготовления. Иногда проблема может быть в нарушении целостности чаши или выходе из строя датчика.
- Слишком долго готовит еду – скорее всего, неправильно выставлен температурный режим, перебор продуктов или чаша стоит не так, как нужно. Стоит перезагрузить прибор, дать ему немного постоять и проверить установку чаши.
- Самостоятельно переключается на подогрев – исправить неприятность можно удерживая кнопку «Отмена» или «Подогрев» и через несколько секунд все придет в норму.
- Не отсчитывает время – вероятно в работу устройства закралась программная ошибка или не настроен таймер. Нужно внимательно прочитать инструкцию и в случае необходимости вручную настроить таймер.
- Пищит – в этом случае возможно замыкание контактов прибора. Иногда бывает достаточно вынуть батарею, чтобы писк прекратился.
Пошаговый ремонт мультиварки Редмонд своими руками (видео)
Итак, если мультиварка самостоятельно выключилась, перегорела из-за скачков напряжения, не реагирует ни на какое нажатие кнопок – можно попробовать разобраться в причинах такого явления и починить агрегат самостоятельно. Если же ничего не удается сделать – лучше не рисковать прибором и отнести его в сервисный центр, где специалисты скажут, что именно случилось и отремонтируют технику.
Люди часто интересуются, как можно разобрать крышку мультиварки Редмонд. Проведение этой процедуры требуется при выходе прибора из строя. Чтобы добиться хороших результатов в выполнении ремонтных работ, следует четко установить причины возникновения неполадок. Для этого нужно понимать особенности устройства и механизм функционирования приспособления. Также стоит разбираться в кодах ошибок.
Содержание
- 1 Как устроена мультиварка Redmond
- 1.1 Электрическая схема
- 1.2 Электромонтажная схема
- 1.3 Блок питания и коммутации
- 1.4 Блок управления
- 1.5 Термосопротивления
- 1.6 Термопредохранитель
- 2 Расшифровка кодов ошибок
- 3 Диагностика и ремонт своими руками
- 3.1 Проверка выключателя, термопредохранителя и ТЭНа
- 3.2 Не работает и дисплей светится
- 3.3 Как проверить блок питания и коммутации
- 3.4 Как заменить штатный источник питания
- 3.5 Ремонт петли крышки
- 3.6 Очистка клапанов
- 3.7 Решение проблем с таймером
- 3.8 Очистка контактов
- 4 Мастер-класс по ремонту платы
- 5 В каких случаях стоит обратиться к специалистам
- 6 Дополнительные советы и рекомендации
Как устроена мультиварка Redmond
Для самостоятельного ремонта мультиварки стоит ознакомиться с ее конструктивными особенностями и проанализировать принцип действия устройства. Оно напоминает обычную кастрюлю, на которой расположен монитор и кнопка включения.
Емкость закрывается специальной крышкой, имеющей защелку. В приспособлении расположена чаша, в которой готовится пища. Под этой частью устройства находятся блоки питания и управления. Там же расположены схемы. Мультиварка считается многофункциональным устройством. Его работа обеспечивается микропроцессором. В его состав входит несколько элементов.
Электрическая схема
Напряжение попадает на разъем, который имеет несколько контактов. Один заземляет агрегат, второй – соединяется с корпусом, третий – с крышкой.
Электромонтажная схема
Питание попадает на провода. По ним ток направляется к выключателю и предохранителю, которые зафиксированы последовательным способом. Выключатель используется для начала или завершения работы. Предохранитель защищает агрегат от перегревания.
Блок питания и коммутации
Этот элемент решает сразу 2 задачи. Он подает переменное напряжение в 220 Вольт и преобразует его в постоянное. 5 Вольт требуется для блока управления. Для схемы коммутации необходимо 12 Вольт. В схему входит батарейка. Она требуется для фиксации действий хозяйки, которая запускает программы работы устройства.
Блок управления
Эта схема отвечает за генерирование всех функций и программ устройства.
Термосопротивления
В приборе присутствует 2 терморезистора. Один из них крепится на крышке, второй – на дне прибора. Ключевой задачей элементов считается терморегуляция в использовании приспособления. Благодаря этому удается поддерживать заданную хозяйкой температуру.
Выполнять ремонт мультиварки стоит, если вы уверенны в своих силах
Такой бытовой прибор, как мультиварка, настолько прочно вошел в нашу жизнь, что уже трудно представить себе времена, когда мы не знали, что это такое. Несмотря на свои скромные внешние данные, с ее помощью можно варить, тушить, парить, жарить и подогревать пищу. Мультиварка Redmond не стала исключением. Но, к сожалению, все аппараты периодически могут подвергаться различным поломкам. Некоторые из них можно починить своими руками.
Содержание материала:
- 1 Почему не включается мультиварка и как устроен прибор
- 2 Наиболее частые неисправности мультиварок и системные ошибки
- 3 Зачем устанавливается термопредохранитель для мультиварки
- 4 Самостоятельный ремонт мультиварок своими руками
Почему не включается мультиварка и как устроен прибор
Чтобы осуществить ремонт мультиварки необходимо понимать, что же она из себя представляет.
Если судить по ее внешнему виду, то мультиварка Редмонд выглядит как небольшая емкость, имеющая дисплей и кнопки для выбора программ приготовления пищи. Ее нижняя часть содержит разъем для подключения в сеть и выключатель. Сверху находится крышка, открыв которую можно увидеть чашу для еды. Именно в ней происходит весь процесс приготовления. Такая посуда легко вынимается, что весьма удобно для мытья.
Если мультиварка не включается, то первым делом стоит проверить наличие тока в розетке
Принцип работы всех мультиварок практически одинаков и если разобраться в марке одного устройства, то можно без труда починить иные модели приборов, такие как Филипс, Панасоник, Поларис, Скарлет, Мулинекс, Витек, Максвелл и другие.
Чтобы уберечь скороварку от поломок, необходимо внимательно читать инструкцию и придерживаться написанных там правил эксплуатации прибора.
Не стоит забывать, что перед укладыванием пищи, чашу для продуктов нужно вытащить, чтобы случайно пролитая жидкость или рассыпавшиеся мелкие крошки не попали внутрь механизма.
Возможные причины того, почему не включается мультиварка:
- Неправильное расположение продуктовой чаши – в этом случае прибор не реагирует на действия и не включается. Чтобы решить проблему, нужно отключить прибор из розетки и переставить правильно чашу. Правда бывает так, что сама конструкция чаши неверна, то есть заводской брак.
- В механизм мультиварки попали какие-то посторонние предметы или крошки продуктов – чтобы исправить это, придется разобрать агрегат. Разборка происходит путем откручивания винтов на верхней и нижней крышке, после чего можно очень аккуратно почистить механизм.
- Из розетки выпала вилка или произошло замыкание в работе самой розетки – в этом случае нужно просто подключить прибор или проверить его работу в другом месте.
- Засорился клапан или выбрана неверная программа приготовления – в этом случае прибор также не включится.
- Низкое напряжение в сети, недостаточное для работы прибора или его отсутствие.
- Неисправности в микросхемах – добраться до них можно открутив нижнюю крышку и сняв градусник, который регулирует температуру в устройстве. Там можно увидеть вышедший из строя конденсатор или терморезистор, накипь на элементах. В таком случае может быть произведена замена поврежденной детали.
- Сгорел термопредохранитель – такая поломка встречается особенно часто у мультиварок Редмонд. Это может произойти из-за скачков напряжения или слишком долгого процесса приготовления. В этом случае также придется заменить элемент.
Так выглядят наиболее распространенные причины, из-за которых мультиварка может не включиться.
Наиболее частые неисправности мультиварок и системные ошибки
Если мультиварка сломалась и не работает, то в некоторых случаях на ее дисплей выводятся коды соответствующих ошибок, по которым можно понять, что именно случилось.
Если вы не разбираетесь в конструкции мультиварки, то при поломке лучше обратиться к профессионалам
Для мультиварки Redmond характерны следующие обозначения:
- E1 или E2 – ошибка системы, возможно поломка блока питания, нагревательного элемента или неплотно закрыта крышка;
- Е3, E4 или E5 – вышел из строя термодатчик или предохранитель, возможно, включилась система от перегрева.
Также коды Е1, Е2, Е3 могут говорить о том, что внутрь механизма попала влага. В этом случае необходимо вытащить прибор из сети, и дать ему время просохнуть.
Также одной из распространенных поломок мультиварок считается загрязнение устройства. Такое происходит, когда внутрь механизма попадает жидкость или какие-либо сыпучие вещества, например, рис или сахар.
Чтобы решить проблему, прибор нужно почистить, выполняя такие действия:
- Снять верхнюю крышку устройства, открутив болты;
- Почистить схемы, переворачивая прибор и аккуратно его встряхивая;
- Если засорение находится внизу, то нужно снять нижнюю крышку;
- Разъединить контакты программной и нагревающей плат;
- Извлечь тэны, температурный датчик и другие элементы;
- Очистить все детали от крошек или иных загрязнений.
При засорении термореле контакты стоит немного разжать, а затем протереть их плотной бумагой. Такое может случиться, если в устройство попала вода или образовался конденсат.
Зачем устанавливается термопредохранитель для мультиварки
Термопредохранитель представляет собой некий проволочный элемент, своим внешним видом напоминающий резистор. Его главная функция заключается в защите мультиварки от перегрева.
Температура, когда предохранитель срабатывает, составляет 170 градусов, а максимальное количество проходящего тока равняется 10 или 15 А в зависимости от вида элемента. Если эти показатели превышают свою норму – предохранитель сгорает.
Благодаря термопредохранителю можно существенно продлить срок эксплуатации мультиварки
Ни одна электросхема мультиварки не обходится без термопредохранителей. Расположены они, как правило, внутри прибора. Обычно их несколько штук, и приходиться разбираться – какой же из них сгорел. Чтобы это сделать, необходимо проверить элементы с помощью мультиметра, которым следует измерить сопротивление. И если его нет, деталь нужно заменить.
Причины сгорания термопредохранителя:
- Сбои в работе блока питания и коммутации;
- Резкие перепады напряжения;
- Неисправная работа блока управления.
Термопредохранители могут быть нескольких видов. Популярные типы cpgxld или ldcpg. Рабочее напряжение таких элементов обычно рассчитано на 250V, проходимость рабочего тока 10А или 15А. Циферка со знаком градуса обычно обозначает, при какой температуре сработает этот элемент. Например, при 167 °C.
Как правило, эти детали не восстанавливаются, то есть срабатывают один раз, после чего требуется установить новую деталь.
Самостоятельный ремонт мультиварок своими руками
Если мультиварка перестала реагировать на какие-либо действия, не греет, пищит, плохо нагревается, не выключается, мигает или выдает ошибки на дисплей, ее нужно осмотреть и в случае необходимости отремонтировать. Такое может произойти с любой маркой техники, и неважно Samsung это, Redmond или Vitek.
Главное, стоит запомнить, что работать с электрическими приборами нужно очень аккуратно, соблюдая все меры безопасности и обязательно вынимать вилку прибора из розетки! Просто выключить мультиварку недостаточно!
Перед тем как начать ремонт мультиварки, стоит изучить рекомендации специалистов и посмотреть обучающее видео
Что делать, если мультварка:
- Отключается раньше назначенного времени – может быть неправильно выбран режим приготовления или произошел перебор продуктов. Для этого нужно выключить устройство, проверить рецепт и заново перезапустить его. Также может сработать термозащита, засориться клапан, подгорать еда в чаше или не хватать жидкости для продолжения процесса приготовления. Иногда проблема может быть в нарушении целостности чаши или выходе из строя датчика.
- Слишком долго готовит еду – скорее всего, неправильно выставлен температурный режим, перебор продуктов или чаша стоит не так, как нужно. Стоит перезагрузить прибор, дать ему немного постоять и проверить установку чаши.
- Самостоятельно переключается на подогрев – исправить неприятность можно удерживая кнопку «Отмена» или «Подогрев» и через несколько секунд все придет в норму.
- Не отсчитывает время – вероятно в работу устройства закралась программная ошибка или не настроен таймер. Нужно внимательно прочитать инструкцию и в случае необходимости вручную настроить таймер.
- Пищит – в этом случае возможно замыкание контактов прибора. Иногда бывает достаточно вынуть батарею, чтобы писк прекратился.
Пошаговый ремонт мультиварки Редмонд своими руками (видео)
Итак, если мультиварка самостоятельно выключилась, перегорела из-за скачков напряжения, не реагирует ни на какое нажатие кнопок – можно попробовать разобраться в причинах такого явления и починить агрегат самостоятельно. Если же ничего не удается сделать – лучше не рисковать прибором и отнести его в сервисный центр, где специалисты скажут, что именно случилось и отремонтируют технику.
