Summary of Contents for MyTek The Brooklyn
-
Page 2
Owner’s Manual Ver. 1.4 / July 2016 © Mytek 2016 The Brooklyn DAC firmware can be easily updated via Mytek USB Control Panel. As the firmware is updated, Mytek will be posting new firmware releases in the support/downlaod section on Mytek website. Frimware may alter details of Mytek operation and consequently there will be periodic updates to this manual. -
Page 3: Table Of Contents
10. MQA — Master Quality Authenticated ………… 17 11. Remote ………………..17 11.1 The Brooklyn DAC Apple Remote Setup ……….17 11.2 The Brooklyn DAC Standard Remote (RC5) Setup……. 18 12. Technical Specification ……………. 18 13. Warranty ………………… 19…
-
Page 4: Introduction
Mytek Brooklyn DAC 1. Introduction Thank you for choosing the Brooklyn DAC from Mytek Digital and welcome to the Mytek users’ community. Over 20 years of experience in building mastering grade converters and other audio equipment has been utilized to create this digital to analog converter. Its sophisticated audio path is designed to deliver bit perfect, high quality, transparent sound to your speakers and headphones.
-
Page 5: Package Content
• Toslink / ADAT Input (PCM up to 192k, up to DSD64 DOP) • SDIF3 DSD Input up to DSD256 • Mytek proprietary USB 2.0 Class 2, up to 32bit/384k, DSD256, also accepts digital AES, SPDIF and Toslink inputs. This USB interface also allows stacking of multiple Mytek units for multichannel operation •…
-
Page 6: Quick Start
4. Quick Start 4.1 Front Panel 1. Mytek backlit logo with its color and brightness user adjustable. Color follows the color of the Mytek Control Panel software and may indicate specific functionality. 2. Headphone Output Section, Dual Mono, with Balanced Operation mode [500mA, 6 Watts]. Left jack connects unbalanced phones in absolute phase.
-
Page 7: Rear Panel
8. Wordclock BNC input. Can be used for professional clock distribution and for syncing multiple units and as DSD reference clock. Can also be used for connecting the Brooklyn to external clock. However, we recommend running Mytek on Internal Clock, using the built in Mytek FemtoClock which is by far superior (<1ps jitter) to any clock source connected from outside.
-
Page 8: Windows Installation And Configuration
Connect the digital source (CD player) to the DAC. Power up the player, power amplifier and the Brooklyn DAC. Upon power up, the DAC will default to its default settings hand picked by our team to produces the optimal sound quality. Choose the input you would like to use.
-
Page 9
4. Choose the location of installation.Default location is „C:\Program Files\Mytek Digital\Mytek USB 2.0 Driver”.We recommend leaving this as it is.If you wish to customize the install choosethe 8. Connect the Brooklyn DAC to USB2 port in your location by selecting browse. Click „Install”. computer. -
Page 10: Windows — Mytek Control Panel Installation Process
„Finish” button. icon and selecting «Extract Here». 2. To install The Mytek Control double click the extracted Windows Installer Package file. When MytekControl Setup Wizard appears click „Next” then accept license and click „Next” again.
-
Page 11: Brooklyn Dac Osx Installation
The Brooklyn DAC custom designed USB2 controller supports driverless operation on MAC. It means that no extra drivers are required. Driverless operation basically means „plug and play”. The Brooklyn DAC will automatically show up in your computer’s list of supported audio devices as „Brooklyn DAC”.
-
Page 12: Firmware Update Windows And Os X
USB2 driver (PC only) and Mytek Contro Panel application. To download the current firmware as well as drivers please visit mytekdigital.com • It is recommended to turn off any powered speakers / power amps connected to the Brooklyn DAC before proceeding with the firmware update.
-
Page 13: Menu
(or the same button) again to leave the menu. Turn the knob round to navigate between all available parameters. Press the knob once to activate the screensaver. Press and hold the knob to switch the Brooklyn DAC off / on.
-
Page 14: Menu Operation
The Brooklyn DAC is master and external device is slave: Brooklyn DAC WCK OUT -> external device WCK IN The Brooklyn DAC is slave and external device is master: Brooklyn DAC WCK IN -> external device WCK OUT •…
-
Page 15
User’s Manual 9.2.6 MQA Decoder • Enabled (ENBL) – MQA decoder is activated. The filter is fixed at minimum phase. • Disabled (DSBL) – to enable Mastering menu the MQA must be switched off. 9.2.7 Mastering – these are additional functions intended for pro audio applications. Available only when the MQA is disabled. -
Page 16
Available only when „Remote” is acitvated. It is found automatically when you press a remote controller’s button. 9.2.25 Device • INFO — shows firmware version • RESTORE – restore the Brooklyn DAC to the factory settings. Note! All above settings can also be changed by using the Mytek Control Panel application. -
Page 17: Mqa — Master Quality Authenticated
User’s Manual 10. MQA — Master Quality Authenticated The Brooklyn DAC is capable to decode MQA files. The option can be activated in the Brooklyn DAC’s menu. The colour of the MQA logo indicates if the MQA stream is detected.
-
Page 18: The Brooklyn Dac Standard Remote (Rc5) Setup
3. Activate „Remote Addr” menu by pressing fourth button. The menu should be backlited with blue colour. 4. Press any button on the RC5 compatible remote. The Brooklyn DAC find the address automatically 5. Done! — the remote is paired.
-
Page 19: Warranty
No other warranty is expressed or implied. If you suspect that your product is faulty, please contact your local retailer. Prior to shipping customer or retailer must obtain an RMA number from Mytek for warranty services. Units sent without RMA number will not be accepted.
-
Page 20
Mytek Brooklyn DAC Warning Excessive sound pressure from speakers and headphones can cause hearing loss. In order to use this product safely, avoid prolonged listening at excessive sound pressure levels. For the customers in the U.S.A. This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules.
Наши читатели уже знают компанию Mytek по обзору их флагманского продукта Manhattan DAC II на ES9038Pro. При всех его достоинствах и обилии функций, высокая цена не позволяет рекомендовать Manhattan DAC II всем и каждому. Однако у производителя есть не менее интересная модель ЦАП Mytek Brooklyn DAC+ (страница на сайте производителя) с очень похожей начинкой и гораздо более привлекательным ценником. Со старшей моделью ее также роднит полный набор цифровых подключений, балансные линейные выходы, возможность балансного подключения наушников. Но есть у Brooklyn DAC+ и собственные плюсы: более компактный корпус и два цветных OLED-экранчика.
Производитель имеет профессиональные корни и выпускает свои продукты в том числе для студий звукозаписи и мастеринга, и это хорошо заметно по продвинутым возможностям устройства. Видно, что инженеры тщательно подошли к проектированию и воплотили в Brooklyn DAC+ все свои задумки. Чего стоят только правильные профессиональные столбчатые индикаторы уровня — пикметры. Они имеют две шкалы: пиковую и среднеквадратическую. Таким образом, сразу видна и реальная громкость композиции, и ее пик-фактор. Помимо подробнейшей многосегментной шкалы, есть и цифровая индикация точного уровня в децибелах вплоть до десятых долей. Все это сразу говорит о том, что данный продукт — настоящая брендовая вещь, а не какая-то безродная китайская коробочка с банальными XMOS+ESS+OPA внутри.

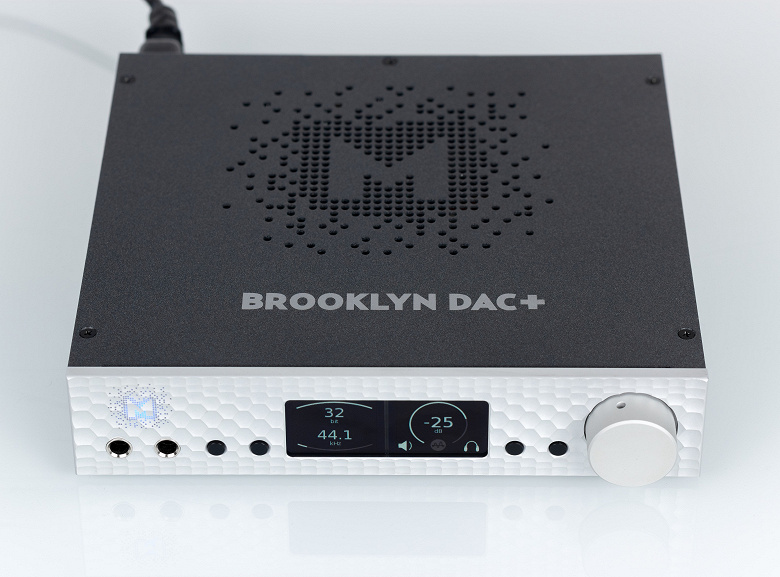

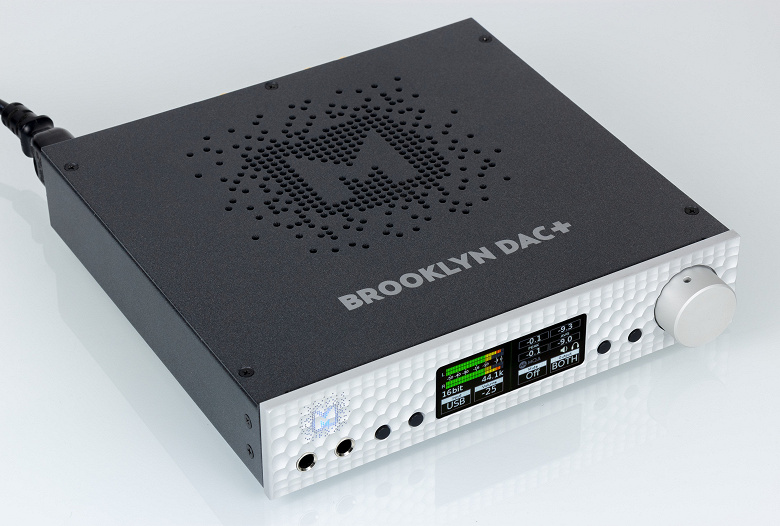

Если вам не нравятся прыгающие цветные индикаторы, можно выбрать более спокойный режим экранчика, где будут высвечены текущие режимы работы. Тут же имеется индикатор MQA для современных стриминговых сервисов. Имеется автоопределение подключения наушников в гнездо на передней панели. Причем есть четыре режима, которые можно выбирать: только линейный выход, только наушниковый, оба одновременно и автоматическое определение. Управление возможно не только с передней панели, но и с пульта ДУ. То есть об удобстве пользователя позаботились вплоть до мелочей.
На задней панели интересны продвинутые возможности по цифровому подключению. Тут есть вход для профессионального цифрового AES-сигнала, Toslink и два входа S/PDIF. Есть даже коаксиальные разъемы WordClock для синхронизации со студийной аппаратурой. Для аудиофилов есть линейный вход с возможностью работы в качестве фонокорректора и заземление для проигрывателя виниловых дисков. Конечно, имеются и линейные выходы, это небалансные стерео-RCA и балансные стерео-XLR.
Интересно, что реализовано на выбор два типа регулировки громкости: цифровая и аналоговая. Тип регулировки выбирает пользователь в меню. Под аналоговой регулировкой подразумевается микросхема внутри устройства, которая меняет усиление сигнала уже после ЦАП. В обоих случаях регулировка делается максимально качественно, тут больше дело вкуса и предпочтений.

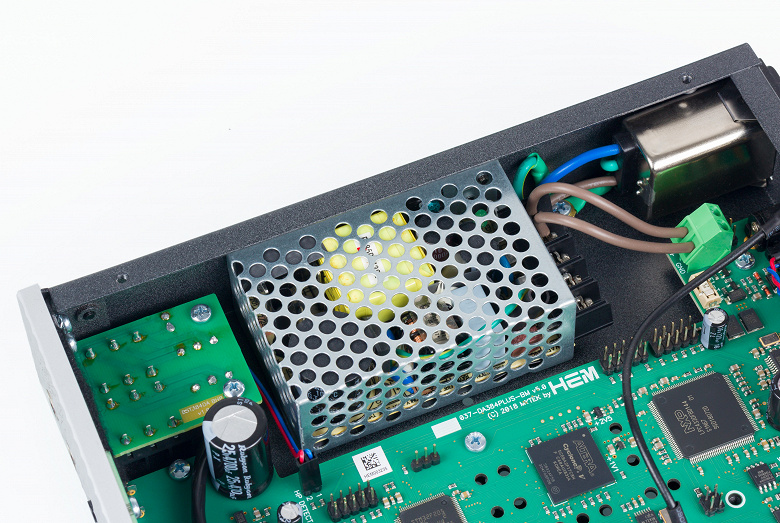

В устройстве используется внутренний импульсный БП с питанием от сети 100—240 В. Однако истинные пуристы могут запитать устройство от линейного БП или от батареи. Для этого сзади имеется отдельный разъем 12 В.
Интересно, что отверстия для вентиляции есть не только снизу и сверху корпуса, но и в самой печатной плате. Это дает свои плоды: при работе корпус устройства теплый, но не горячий.
Про импульсный блок питания нельзя сказать ничего плохого. Он достаточно мощный и хорошо экранирован. По нашим измерениям, сигнал/шум 119 дБА, спектр аналогового сигнала на выходах очень чистый, не имеет никаких наводок.

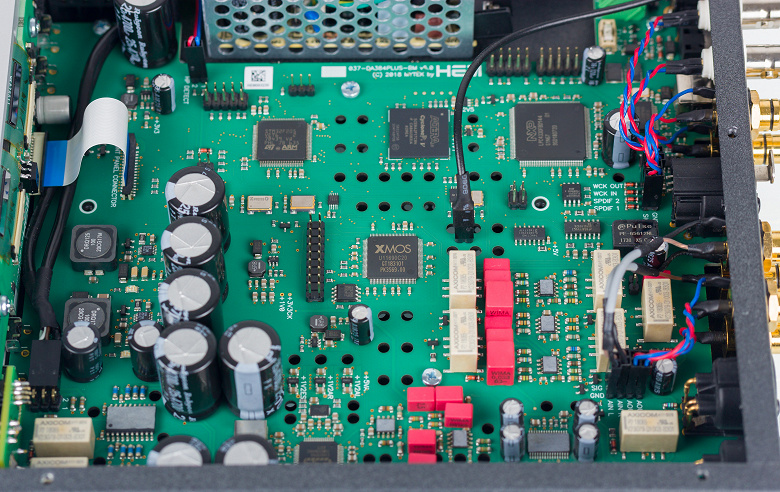

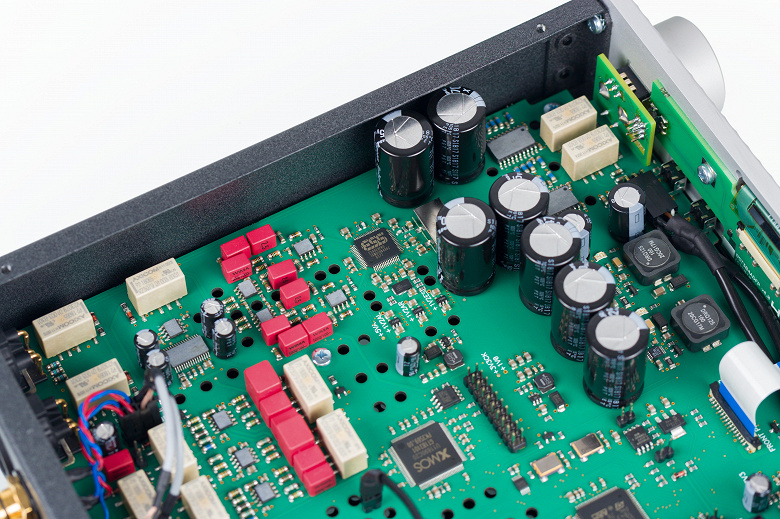

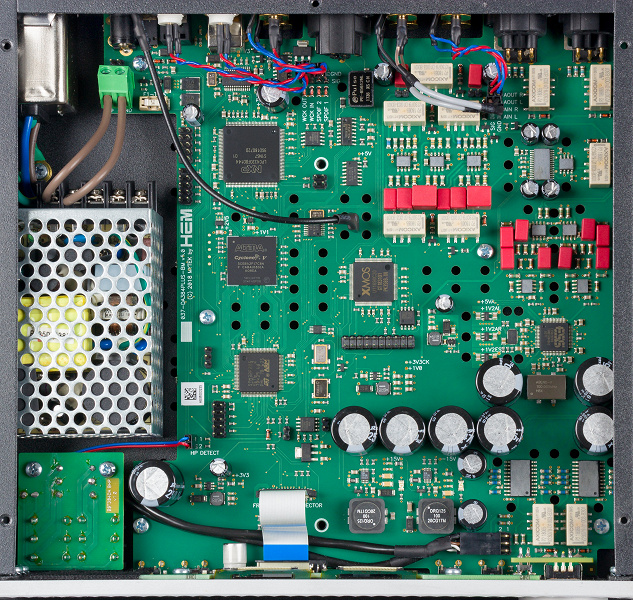

Очень интересная цифровая начинка состоит из четырех разных цифровых чипов. Тут можно увидеть XMOS, SТM32, FPGA Altera Cyclon V и микроконтроллер NXP. Каждый чип отвечает сугубо за свои функции. За прием звуковых данных и за драйвера для USB отвечает чип XMOS XU216. Рядом с ним находятся звуковые кварцевые генераторы.
Микросхема ЦАП — это очень качественный преобразователь ES9028Pro с выдающимся динамическим диапазоном 133 дБ и соотношением КГ+шум −120 дБ. Прочая аудиофильская начинка, такая как немецкие пленочные конденсаторы Wima или специальные аудиофильские резисторы, соответствует представлениям разработчиков о высококачественном звуке.

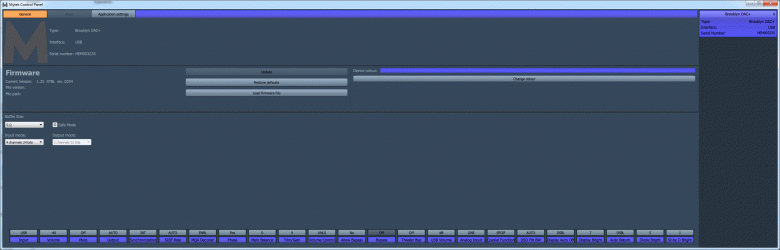

Контрольная панель для управления позволяет видеть сразу все текущие режимы устройства, а также имеет настройку размера буфера.
Device: Mytek USB Audio
Features:
Input channels: 4
Output channels: 2
Input latency: 710
Output latency: 551
Min buffer size: 8
Max buffer size: 2048
Preferred buffer size: 512
Granularity: −1
ASIOOutputReady — not supported
Sample rate:
8000 Hz — not supported
11025 Hz — not supported
16000 Hz — not supported
22050 Hz — not supported
32000 Hz — not supported
44100 Hz — supported
48000 Hz — supported
88200 Hz — supported
96000 Hz — supported
176400 Hz — supported
192000 Hz — supported
352800 Hz — supported
384000 Hz — supported
Input channels:
channel: 0 (AES L) — Int32LSB
channel: 1 (AES R) — Int32LSB
channel: 2 (SPDiF1 L) — Int32LSB
channel: 3 (SPDiF1 R) — Int32LSB
Output channels:
channel: 0 (Output L) — Int32LSB
channel: 1 (Output R) — Int32LSB
Драйвера ASIO позволяют вести запись с цифровых входов, а также выводить сигнал на стереовыход. Можно использовать устройство в профессиональных целях. Поддерживаются режимы до 768 кГц и воспроизведение DSD256 в режимах Native и DoP.
Тестирование в RightMark Audio Analyzer
| Тестируемое устройство | Mytek Brooklyn DAC+ |
|---|---|
| Режим работы | 24-бит, 44 кГц |
| Звуковой интерфейс | ASIO |
| Маршрут сигнала | External loopback (line-out — line-in) |
| Версия RMAA | 6.4.5 |
| Фильтр 20 Гц — 20 кГц | да |
| Нормализация сигнала | да |
| Изменение уровня | 0,7 дБ / 0,7 дБ |
| Режим моно | нет |
| Частота сигнала калибрации, Гц | 1000 |
| Полярность | правильная/правильная |
| Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ | +0,06, −0,05 | Отлично |
|---|---|---|
| Уровень шума, дБ (А) | −118,6 | Отлично |
| Динамические диапазон, дБ (А) | 118,3 | Отлично |
| Гармонические искажения, % | 0,00033 | Отлично |
| Гармонические искажения + шум, дБ (A) | −105,7 | Отлично |
| Интермодуляционные искажения + шум, % | 0,00088 | Отлично |
| Взаимопроникновение каналов, дБ | −99,9 | Отлично |
| Интермодуляции на 10 кГц, % | 0,00053 | Отлично |
| Общая оценка | Отлично |
Мы видим ожидаемо прекрасные результаты при тестировании линейного выхода. Кстати, как и у Mytek Manhattan II, максимальная амплитуда сигнала на RCA-выходах у Brooklyn составила внушительные 4 ВRMS.

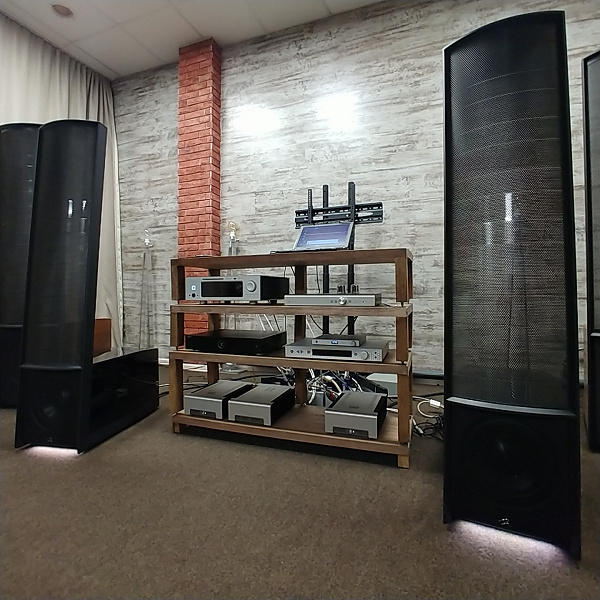

Прослушивание мы производили на американских стереоколонках Martin Logan. Мы слушали как электростаты за 1,5 млн рублей, так и более народные 35XT того же производителя, с AMT-пищалками, за 75 тысяч. Обычные колонки Martin Logan понравились больше, чем электростаты — они показались как-то привычнее и понятнее для уха. Возможно, для электростатов нужно подбирать необходимый им усилитель, чтобы они зазвучали в полную силу. Чувствуется их потенциал, но также ясно, что они очень требовательны к объему помещения и к его отделке. Помимо этого, у нас была отличная возможность при прослушивании переключиться на другие источники сигнала, включая Mytek Manhattan II и другие качественные ЦАП, звучание которых мы хорошо знаем.
На наш взгляд, Brooklyn DAC+ очень интересен и мало чем уступает по звуку старшей модели Mytek. Звучание Brooklyn в целом понравилось: оно очень подкупающее, комфортное, с хорошей детализацией, но без агрессии. Для аудиофильского прослушивания получается очень даже интересный вариант. Конечно, сложно не отметить узнаваемый почерк самого чипа ES9028Pro, что выражается в исключительно проработанных высоких частотах и широкой стереопанораме. У каждого звучания есть свои поклонники и антифанаты. Кому-то нравятся мультибитники, у кого-то какие-то другие представления об идеале, так что слушать и выбирать дорогую аппаратуру необходимо лично. Чем больше у слушателя опыта, тем проще ему сделать осознанный выбор. В обзоре можно лишь рассказать об основных особенностях, но не сделать выбор за всех и каждого. Тут нет правильного или неправильного решения, один источник имеет какие-то свои сильные стороны, но может уступать другому в чем-то ином. Поэтому берите свои любимые записи и обогащайте свой опыт. Ищите, что вам больше подходит, и обязательно найдете свой идеал.
Наушниковый выход мы тестировали на наушниках Audeze и других высококачественных марках. Это вполне нормальный вариант, но, как и в случае с флагманом Manhattan II, мы считаем, что основное предназначение устройств Mytek — это работа в качестве чистого ЦАП. А вот уже к линейному выходу Brooklyn вполне имеет смысл подключить внешний специализированный усилитель.
Выводы
Mytek Brooklyn DAC+ в очередной раз подтвердил репутацию американского производителя. Мы увидели очень тщательный подход ко всему, что дало свои плоды в виде интересного продукта с кучей полезных функций и высококачественным звуком. Он будет интересен для владельцев не самой дешевой аудиофильской аппаратуры, которые ищут комфортный детальный звук. Немаловажно, что современная начинка позволяет не только слушать коллекцию Hi-Res в любых PCM- и DSD-форматах, но и приобщиться к актуальным MQA-стриминговым сервисам через интернет. Мы же будем внимательно следить за Mytek и ждать новых прорывных разработок на базе самых современных технических достижений.
перейти к содержанию
МИТЭК
Бруклинский мост
Потоковый ЦАП и Ampпожизненнее
РУКОВОДСТВО ПО БЫСТРОЙ НАСТРОЙКЕ СЕТИ
Brooklyn Bridge — это потоковое устройство с D / A и аналоговой секцией, унаследованное от нашего самого продаваемого Mytek Brooklyn DAC +.
Следуйте этим инструкциям, чтобы наслаждаться любимой музыкальной коллекцией.
Поместите Бруклинский мост (он же BB) на ровную открытую поверхность.
Теперь вам нужно решить, какое сетевое соединение вы хотите использовать: проводное через кабель Ethernet или Wi-Fi 2.4G.
Связь
- Подключите кабель Ethernet к розетке или прикрепите прилагаемую антенну Wi-Fi
- При желании подключите выходы BB к вашей системе
- Подключите BB к розетке — он запустится автоматически. Если вы подключили кабель Ethernet, подождите, пока не появится значок Ethernet.
Готово — вы подключены к сети через кабель Ethernet!
Следующие шаги применимы только к Wi-Fi-подключению. - Нажмите ручку, чтобы перейти к экрану меню
- Найдите плитку «Сеть», повернув ручку по часовой стрелке.
- Подождите, пока плитка «Сеть» не станет серой.
- Выберите его с помощью соответствующей кнопки
- Поверните ручку, чтобы выбрать локальный 2,4G Wi-Fi
- Выберите плитку подключения на ББ (4-я кнопка)
- Введите свой пароль Wi-Fi
• Поверните ручку, чтобы изменить символ в выбранной позиции
• Используйте стрелки (1-я и 2-я кнопки), чтобы изменить положение курсора. - Выберите плитку подключения на ББ (4-я кнопка)
- Подождите до одной минуты. Вы должны увидеть информацию о том, что ББ подключен к вашей сети
- Нажмите ручку, чтобы выйти в меню.
Значок Wi-Fi появится на экране и покажет качество вашего беспроводного соединения.
Готово — вы подключены к Wi-Fi!
Воспроизведение музыки из сети
Использование со специальным мобильным приложением
Специальное мобильное приложение позволяет осуществлять потоковую передачу из следующих источников:
- TIDAL
- Qobuz
- Deezer
- Dropbox
- Один диск
- Локальное хранилище телефона / планшета
- USB-накопитель, подключенный к ББ
- Устройство UPnP (например, NAS, сервер) в вашей локальной сети
- Подключите свой телефон / планшет к той же сети, что и BB
- Установить / получить управление mconnect бесплатное приложение Convers digital из Google Play или Apple App store.
- Открытые управление mconnect приложение
- Выберите значок «Воспроизвести в»
(правый нижний угол) - Выберите свой BB из списка
Примечание: Теперь вы снова увидите стартовый экран mconnect, но на этот раз в верхней части приложения будет отображаться ваше имя BB. Вы подключили свой телефон / планшет к ББ! - Выберите «Браузер».
значок - Выберите место или музыкальный сервис, из которого хотите слушать музыку
- При желании, пожалуйста, войдите в свою учетную запись, если вас попросят
- Выберите file и наслаждайтесь прослушиванием
Использование с Spotify
Spotify может управлять потоковой передачей на BB из своего приложения
- Подключите свой телефон / планшет к той же сети, что и BB
- Откройте приложение Spotify
- Выберите трек, который хотите воспроизвести
- Выберите «Доступные устройства».
на трек-баре - Выберите «Доступные устройства». внизу экрана
- Выберите свой BB из списка и наслаждайтесь прослушиванием
Использование с Roon
BB — это устройство с поддержкой Roon, и оно работает как «выход» в архитектуре Roon. Более подробную информацию можно найти на roonlabs.com
- Подключите ваш ПК / Mac / телефон / планшет к той же сети, что и BB
- Откройте приложение Roon / Roon Remote
- Открытое меню
- Выберите Настройки
- Выберите «Аудио»
- Найдите свой ББ в списке «Сетевые» устройства.
- Включите свой ББ. Будет создана «Аудио зона».
- При желании вы можете указать имя для созданного
«Аудиозона» - Закрыть окно настроек
- Выберите вновь созданную «Аудиозону»
- Выберите file и наслаждайтесь прослушиванием
Благодарим вас за выбор Бруклинского моста от Mytek.
Всего наилучшего, команда Mytek
Документы / Ресурсы
Рекомендации
Рун
Новый ЦАП Mytek Brooklyn DAC был недавно анонсирован Нью-Йоркской компанией Mytek Digital и теперь доступен к продаже в России.
Brooklyn DAC – это референсный ЦАП нового поколения, совмещает в себе передовой Hi End конвертор и очень достойный предусилитель как для домашних аудио систем, так и для любителей слушать музыку через наушники.
Преимущества новой модели
- Новый современный дизайн
- Нейтральное и чистое звучание студийного уровня
- Возможность батарейного питания, например от автомобильного аккумулятора!
- Поддержка всех цифровых форматов
- Высококачественный предусилитель для АС и наушников
- Два независимых выхода на наушники, как балансных, так и небалансных
- Непревзойденные возможности по коммутации
Brooklyn DAC объединил в себе «профессионализм Mytek 192 DAC DSD» и элегантный внешний вид флагмана компании Mytek Manhattan DAC.
В отличие от многих аудиофильских ЦАПов, Brooklyn DAC не страдает жанровостью, т.е. он одинаково хорошо справляется с музыкой любых направлений, и его основная задача соответствовать требованиям профессиональных звукорежиссеров. Ведь звукорежиссер сегодня может записывать и сводить джазовый коллектив, а завтра рок команду или классический оркестр. Stereo 192 DAC DSD уже доказал, на протяжении многих лет, что способен одинаково хорошо проигрывать как винтажный джаз, так и современный рок, электронику, классику, да хоть народную или этническую музыку. Многие аудиофилы ценят ЦАПы Mytek за их нейтральность, чистоту и детальность звучания. Mytek 192 DAC может уступать в звучании более дорогим цапам по масштабности и благородству звучания, но при этом он остается до сих пор непревзойденным по возможностям коммутации, стабильности и обработке динамичной музыки в таких жанрах как например быстрый hard rock, электроника и trash metal.
Как заявляют производители, Brooklyn DAC может стать вашим домашним ЦАПом в составе вашей аудиосистемы, или использоваться в студии для записи, сведения или мастеринга вашего нового альбома.
Продукция Mytek Digital уже свыше 20 лет пользуются спросом среди ведущих профессионалов индустрии звукозаписи по всему миру. Основатель фирмы Майкл Юревич начал свою профессиональную карьеру в конце 80-х, работая в крупнейших студиях Нью-Йорка – «Hit Factory» и «Skyline». В 1992 г. Майкл основал компанию Mytek Digital которая базировалась в «Skyline Studio Manhattan». Самые первые преобразователи не позволяли добиться должного качества цифровых записей, и конверторы Mytek быстро стали популярными во многих крупных студиях США, так как смогли обеспечить необходимое качество при записи и сведении треков.
В 2002 г. компания Sony обратилась к Mytek Digital как к ведущей фирме на то время, в области цифрового преобразования, для участия в проекте DSD Studio Master Recorder и создания формата SACD. Это сотрудничество заложило основу всем последующим продуктам Mytek DSD. Большинство музыкальных хитов того времени были записаны с использованием конверторов Mytek, включая альбомы таких исполнителей как David Bowie, Aerosmith, Mariah Carey, James Taylor, Norah Jones, и Stevie Wonder. Также продукция Mytek стала стандартом для качественного мастеринга и оцифровки записей с магнитных лент аудифильского уровня.
С появлением возможности быстро скачивать музыку в высоком разрешении, звук студийного качества стал доступным для домашнего прослушивания. Первым таким конвертором «для дома», который подключался к бытовому компьютеру и мог проигрывать файлы DSD, стал Mytek Stereo 192 DSD DAC. Изначально этот продукт предназначался для специалистов и профессионалов в области звукозаписи, но благодаря высокому качеству звука и доступной цене, он стал очень популярным среди любителей музыки по всему миру. Mytek Stereo 192 DSD DAC стал самым успешным продуктом Mytek и одним из самых продаваемых ЦАПов по всему миру.
Эволюционным развитием Stereo 192 DSD DAC стал Mytek Brooklyn DAC, который совмещает в себе передовой конвертор и очень качественный предусилитель как для домашних аудио систем, так и для любителей слушать музыку через наушники.
При создании нового Brooklyn DAC тщательно подбирались все компоненты и особенно были учтены замечания и пожелания пользователей Stereo 192 DSD. Нужно отдать также должное дизайнерам, сумевшим создать очень современный и красивый внешний вид новой модели.
Задача Brooklyn DAC предоставить возможность любителям музыки услышать то же качество звука, которое слышит мастеринг инженер в студии.
Фирма Mytek Digital гордится тем, что смогла создать дизайн нового уровня, и их новый ЦАП имеет не только привлекательный вид, но и превосходный звук.
Отличительные особенности
Поддержка всех современных форматов: 384k, 32 bit PCM, DSD Native up to DSD256, DXD
Динамический диапазон: 130dB
Аналоговые выходы: Балансные XLR и RCA
Цифровые входы: USB Class2 32bit/384k (OSX driverless, all formats), AES/EBU (PCM up to 192k, up to DSD64 DOP), 2x S/PDIF (PCM up to 192k, up to DSD64 DOP), Toslink/ADAT 2x S/PDIF (PCM up to 192k, up to DSD64 DOP), SDIF3 DSD up to DSD256
Hi-Res MQA декодер: встроенный сертифицированный аппаратный стример декодер MQA
Wordclock: “Mytek Femtoclock Generator ™”, наличие Выхода и Выхода (можно наращивать несколько устройств для многоканальной работы, с поддержкой многоканального DSD)
Джиттер: с самыми низкими показателями, всего 0.82ps
Усилитель: Аналоговый референсный сильноточный 500mA, 6 Ватт, High transient (с быстрыми переходными характеристиками). Релейное переключение для работы с сигналами линейного уровня, включение режима фонокорректора для подключения виниловых проигрывателей Phono MM/ MC.
Входы на наушники: Два независимых выхода, рассчитанные на работу с любыми типами наушников. Левый разъем для подключения небалансных наушников с абсолютной фазой. Правый разъем для подключения небалансных наушников с абсолютной противофазой. Возможно подключение одной пары балансных наушников через переходник 2x 1/4″ jack to 4 pin FXLR. В этом случае, балансные наушники будут играть в два раза громче (+6dB), чем небалансные наушники с выходным напряжением +-12V и выходным сопротивлением ниже 0.5 Ohm.
Регулировка громкостью: Три режима Analog/ Digital/ Bypass с независимыми выходами на мониторы и наушники. Аналоговый аттенюатор с шагом 1dB, Цифровой аттенюатор 32 bit с шагом 1dB, а также чистый релейный Байпас.
Показатель уровней: Высокоточная одновременная индикация RMS и пиков на дисплее
Функции аудио интерфейса: Все цифровые входы могут быть направлены в компьютер по USB2. Возможно подключение внешних цифровых источников, таких как CD Players и оцифровщиков ADCs.
Пуль дистанционного управления: Стандартный типовой пульт Apple, который входит в комплект
Прошивка: Обновление производиться через USB порт
Питание: 100V — 240V AC, Предусмотрено питание от аккумуляторной батареи: 7- 14VDC (Рекомендовано 12V/3 — 4A. – это существенно улучшает звучание конвертора)
Гарантия: 2 Года
Характеристики
Корпус: стальной с передней панелью из высококачественного анодированного алюминия
Чип: DAC ES 9018 K2M (32 bit)
Частота воспроизведения: 20-20000 Гц
Динамический диапазон: 130 Дб
Поддерживаемые частоты: 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384 кгц, 2.8224, 5.6448 Мгц
Цифровые входы:
— 2xS/PDIF2 (PCM up to 192k, up to DSD64 DOP)
— SPDIF3 DSD Input up to DSD256
— AES/EBU (PCM up to 192k, up to DSD64 DOP)
— ТosLink/ADAT (PCM up to 192k, up to DSD64 DOP)
— USB 2.0 Class 2, up to 32bit/384k, DSD256, also accepts digital AES, SPDIF and Toslink inputs. Данный USB интерфейс позволяет подлючать несколько устройств Mytek в стэк для многоканальной работы
Балансные аналоговые выходы: XLR (right & left channels)
Небалансные аналоговые выходы: RCA (right & left channels)
Регулируемые выходы на наушники: Два 2x(Jack 6,3 мм) Left jack unbalanced phones in absolute phase, Right jack unbalanced phones in absolute
out of phase,
Диапазон рабочего напряжения: 100V — 240V AC
Пульт Д/У: Стандартный Apple в комплекте
Вес: 2 кг
Цвет: Поставляется в чёрном или серебряном исполнении
Изменено пользователем RustGL
Апгрейд стереосистемы чаще всего приводит не только к дополнительным расходам, но и к увеличению количества компонентов в стойке. Чтобы лучше звучали наушники — нужен отдельный усилитель, для хорошего звучания пластинок — нужен здоровенный фонокорректор, а использовать во взрослой системе интегрированный усилитель — вообще, дурной тон, только пред и моноблоки! В мире High End по-другому никак, но если обратиться к профессиональной технике — возможны варианты. Один из них — Mytek Brooklyn DAC+.
ЦАП с плюсом
В линейке Mytek Brooklyn DAC+ занимает среднее положение. Младшая модель Liberty DAC — суперкомпактная и выполняет три функции: ЦАП, цифровой предусилитель и усилитель для наушников. Brooklyn DAC+ не намного крупнее, но этого оказалось достаточно, чтобы превзойти младшего собрата в вопросе качества звучания и обрести массу дополнительных возможностей.
В основе всего лежит средняя модель профессионального ЦАПа из линейки ESS Sabre 9028 Pro. Цифровая часть, помимо прочего, имеет дополнительный вход/выход Wordclock тактового генератора, благодаря чему ЦАП можно синхронизировать с цифровым транспортом или заставить оба устройства работать от внешнего клока.
К слову, сам аппарат имеет внутренний джиттер 0,82 пс, поэтому, не имея в системе внешнего генератора, есть смысл оставить главным именно Mytek Brooklyn DAC+. Благодаря двум SPDIF-входам, способным работать параллельно, ЦАП получил возможность получать два потока DSD вместо одного, увеличивая пропускную способность интерфейса до DoP DSD256 и позволяя работать с многоканальным DSD. Все это, впрочем, не отменяет наличие USB-входа, принимающего DSD256 в нативном формате.
С аналоговой коммутацией дела у Brooklyn DAC+ обстоят не менее интересно. Первое, что бросается в глаза — балансные выходы на XLR-разъемах. У младшего Liberty они тоже были, но на больших 6,3-мм джеках или TRS-разъемах, что не слишком удобно при интеграции устройства в домашнюю систему. High-End-кабели XLR–TRS так просто не найти. Здесь же все выглядит вполне привычно и подключается стандартно. Но все это цветочки на фоне того факта, что Brooklyn DAC+ имеет аналоговый вход — да еще и с подключаемым ММ/МС-фонокорректором.
Третья особенность модели: наличие сдвоенного усилителя для наушников, позволяющего подключить сразу две пары с разными характеристиками, которые не будут негативно влиять на работу друг друга, либо задействовать специальный переходник для подключения одной пары в балансном режиме. Что характерно: устройство распознает факт подключения балансного переходника и включает соответствующий режим работы автоматически.
Еще одна тонкость: при использовании выходов для наушников в небалансном режиме они равнозначны во всем, кроме фазы сигнала. Левый выход выдает прямую, а правый — инвертированную фазу, поэтому если вам кажется, что они звучат немного по-разному, это нормально — разница действительно есть.
Кто там у руля?
Для того, чтобы понять, как управлять этой штуковиной, и настроить все параметры правильно, нужна подробнейшая инструкция (она есть в комплекте), а также приличное количество времени и энтузиазма.

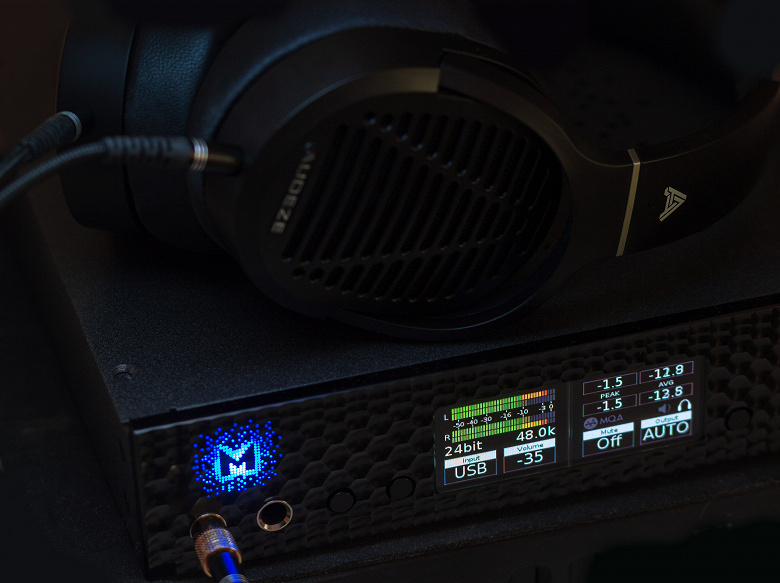

Механика управления Mytek Brooklyn DAC+ реализована как сочетание иконок, отображаемых на дисплее, четырех кнопок и поворотной ручки с функцией нажатия. Четыре кнопки (расположены попарно по бокам от дисплея) дают прямой доступ в четыре раздела меню: громкость, входы, режимы работы и настройки цифровой части. Выбор нужного раздела меню осуществляется кнопками, для понимания функций которых на экране отображаются четыре иконки, а основные манипуляции проводятся уже поворотной ручкой.
Во всем этом есть четкая, но совершенно непривычная логика. Поначалу это не вызывает ничего кроме раздражения из-за регулярных ошибочных действий, обусловленных отчасти алгоритмом управления, а отчасти — обилием сокращений и перенасыщенностью экрана разного рода информацией и индикацией. Но буквально за несколько мгновений до совершения бессмысленного и беспощадного акта насилия в адрес невинного Hi-Fi-устройства вырабатываются необходимый автоматизм и управление начинает казаться простым, удобным и вполне логичным. Вот только объяснить это новичку будет практически невозможно. Зато можно демонстрировать виртуозные навыки навигации по меню устройства.
Что же дадут столь уникальные практические навыки? На самом деле — довольно много, поскольку настраивается у Mytek Brooklyn DAC+ буквально все. На уровне ЦАПа можно отключать MQA-декодер, выбирать из семи цифровых фильтров PCM и трех частотных фильтров DSD, вручную задавать тактовый генератор, настроить режим ограничения на управление громкостью при подключении к компьютеру.
Управление громкостью на устройстве — отдельная тема. Тут можно выбрать либо аналоговый, либо цифровой регулятор — в зависимости от личных предпочтений и конфигурации системы. Режим Bypass — без регулировки громкости как таковой тоже имеется. В зависимости от конфигурации системы также можно переключать режим аналогового входа с линейного на ММ или МС-фонокорректор, включать и выключать выходы или делать это в автоматическом режиме, когда подключение наушников выключает сигнал на всех остальных выходах.
Одним словом, все, что можно регулировать, настраивать и конфигурировать — у Mytek Brooklyn DAC+ предусмотрено, включая даже яркость светодиодной подсветки и картинки на экране. От традиционного для High End подхода это отличается диаметрально, расширяя при этом сферу и сценарии применения устройства и позволяя пользователю самому решать, как ему удобно подключать оборудование и в какой настройке система будет лучше звучать.
Это вообще легально?!

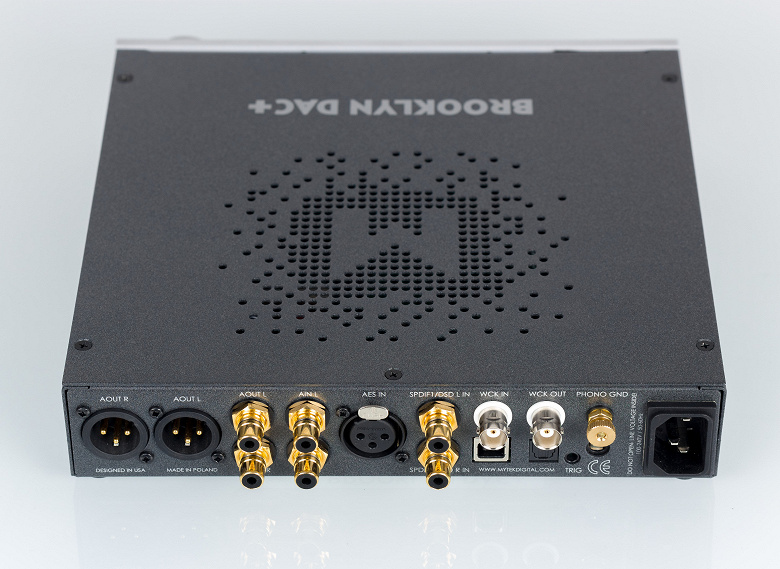

Дизайн и качество изготовления корпуса у Mytek Brooklyn DAC+ абсолютно безупречны. Сложная фактура фасада и перфорация в виде логотипа выполнены идеально, детали подогнаны друг к другу с минимально возможными зазорами, грани предельно четкие, почти острые, а распределение разъемов на задней панели, кажется, организовывал чемпион мира по тетрису. Кстати, совершенно не лишним будет напомнить, что в линейке существуют также сетевой плеер и усилитель Brooklyn, благодаря чему ценители прекрасного могут собрать шикарную стереосистему. Кстати, как и в случае с Mytel Liberty размеры Brooklyn DAC+ не случайны — по фасаду он являет собой половину стандартного рэкового компонента 1U.

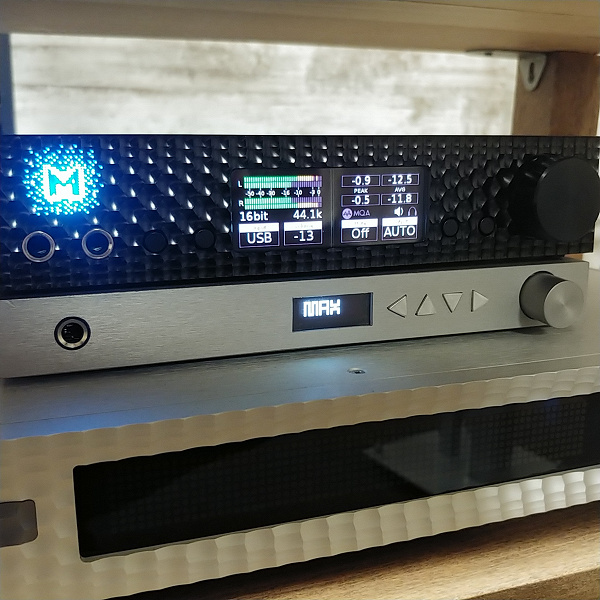

Помимо того, что Mytek Brooklyn DAC+ приятен визуально и тактильно, он немало радует и в мелочах. Так, например, еще на стадии подключения и освоения алгоритмов управления устройством я обратил внимание, что на экран выведено два индикатора уровня сигнала — соответствующие входу и выходу. Это существенно упрощает процедуру настройки системы, когда источником является компьютер или сетевой плеер, имеющие собственный регулятор громкости. А вот выбор между двумя встроенными регуляторами громкости может оказаться нелегким. «Цифра» и «аналог» отличаются по характеру, но довольно близки по многим объективным параметрам, включая детальность и тональный баланс. Придется перебрать немало разных записей, чтобы принять окончательное решение.
А вот с чем колебаться особенно не придется — так это с оценкой звучания. Начать хочется с вывода, который прост и лаконичен: Mytek Brooklyn DAC+ непростительно хорош и в своей ценовой группе, и как представитель мира Hi-Fi/High End в принципе. Его младший собрат имел шансы получить хоть какие-то нелестные эпитеты: при желании его можно было назвать чрезмерно строгим и аналитичным для того, чтобы быть домашним, или пожаловаться на то, что в басовом диапазоне он не докапывается до инфраниза. С Mytek Brooklyn DAC+ такие претензии не пройдут.
Он звучит еще детальнее и к тому же тембрально богаче, от чего саунд воспринимается абсолютно живым, реалистичным и музыкальным (если контент это в принципе подразумевает). С глубиной и полнотой баса никаких ограничений не ощущается и количественно его предостаточно. И самое главное: аппарат не проявляет снобизма ни в плане жанров, ни в вопросе качества контента.
Если вы слушаете исключительно аудиофильский джаз в MQA и Hi-Res или сделанные при полной луне DSD-копии раритетных виниловых первопрессов, выпущенных до 1976 года — вы услышите мельчайшие нюансы и оттенки звуков во всей их полноте и первозданной чистоте. Ну а если вы иногда любите включить что-нибудь из русского рока или попсы конца 90-х с YouTube или из тематического паблика Вконтакте, артефакты компрессии не причинят физическую боль, а характерная звукорежиссура и даже ее отсутствие не станут помехой для получения тех самых эмоций и впечатлений. Во всех этих вопросах Mytek Brooklyn DAC+ максимально тактичен и профессионален. Он не прячет проблемы качества контента, но и не вытаскивает их на первый план.
В целом же, разница между Liberty и Brooklyn DAC+ такова, что работа первого начинает казаться упрощенной и схематичной, в то время как второй позволяет ощутить музыку во всей полноте. Для сохранения системы координат напомню, что в своем классе Liberty очень даже хорош — просто так естественно сложилось, что Brooklyn DAC+ лучше.
Держи баланс!
Все вышесказанное справедливо и для работы Mytek Brooklyn DAC+ в составе системы с акустикой, и для использования его с наушниками, но поскольку оба сценария можно реализовывать как в балансном, так и в небалансном режиме, необходимы некоторые пояснения и уточнения.
Работая в роли ЦАПа, на балансном выходе устройство выдает звук более сфокусированный, прозрачный и детальный, чем на небалансном. Объемнее и четче прорисовывается звуковая сцена. Мелкие нюансы прорабатываются точнее, становятся более разборчивыми. Разница в качестве звучания не радикальная, но это как раз те важные мелочи, за которыми и гоняется каждый аудиофил. Таким образом, переход от обычных усилителей мощности к балансным может стать одним из шагов в апгрейде системы.
С усилителем для наушников ситуация несколько иная. Если использовать среднестатистические динамические наушники, не являющиеся сложной нагрузкой и не обладающие экстремально низким или высоким импедансом, разница в звучании балансного и небалансного подключения сведется, главным образом, к ширине звуковой сцены. В обоих случаях звук получается предельно детальный, четкий и хорошо контролируемый.
Если вслушиваться внимательнее, можно отметить, что балансный вариант чуть точнее в мелочах и лучше на динамичных моментах — так что паузы в симфонической музыке повисают как-то особенно эффектно. Но чем сложнее нагрузка, тем заметнее становится преимущество балансного усиления. Планарным моделям я однозначно рекомендую балансное подключение. Только так можно добиться четкого контролируемого баса и достойной динамики.
Таким образом, можно сделать нехитрые выводы о том, что балансная схемотехника — это хорошо в принципе, а в данном случае является гарантированным способом получить от устройства максимум качества.
Выводы
Младший аппарат Mytek Liberty DAC поставил высокую планку и сломал немало стереотипов относительно того, на что может быть способен компактное настольное устройство. Средняя модель в линейке с легкостью передвинула эту планку вверх и окончательно добила традиционные представления о фактических возможностях небольших многофункциональных устройств.
Mytek Brooklyn DAC+ способен заменить собой стопку компонентов приличных размеров и с каждой из функций он справляется, как минимум, хорошо для своего бюджета. Собственно говоря, и половины функций в том виде и в том качестве, в каком они реализованы в Mytek Brooklyn DAC+, уже хватило бы для того, чтобы оправдать его стоимость. Поэтому мы, фактически, имеем устройство слишком хорошее за свои деньги, чтобы быть реальным.
Ну а поскольку оно все-таки реально, можно констатировать что Mytek Brooklyn DAC+ — это аппарат, способный покрыть потребности большинства аудиофилов и меломанов абсолютно исчерпывающим образом. Если вы искали (вместе или по отдельности) ЦАП, предварительный усилитель и усилитель для наушников с точным, но живым и не скучным звуком, рекомендую присмотреться.
Достоинства
Компактные размеры, мощный усилитель для наушников с возможностью балансного подключения, разнообразие интерфейсов, возможность собрать компактную систему класса High End.
Недостатки
Сложность в настройке, специфические алгоритмы управления, недостаточный контроль планарных наушников при обычном подключении.
Паспортные данные
Поддерживаемые форматы: PCM до 32 бит/384 кГц, нативная поддержка DSD до 256, DXD, декодер MQA
Микросхема ЦАП: ESS Sabre ES9028
Уровень джиттера: 0,82 пс
Выход для наушников: до 6 Вт
Выходной импеданс усилителя: 0,5 Ом (в балансном режиме)
Выходы: RCA стерео, XLR стерео (балансный)
Входы: USB-B, AES/EBU, оптический, 2 коаксиальных, аналоговый стерео RCA с подключаемым ММ/МС-фонокорректором
Дополнительно: вход/выход Wordclock
Габариты: 218x206x44 мм
Масса: 1,6 кг
