Направляющие скрытого монтажа fgv инструкция по монтажу

Привет, уважаемый читатель! Всё чаще клиенты заказывают направляющие скрытого монтажа. И я прекрасно их понимаю, потому-что они превосходят по качеству шариковые. К тому же внутреннее пространство тумбы используется максимально.

Ящик выглядит красиво на скрытых направляющих. Плавность хода сравнима с дорогими брендами. Отлично работающий доводчик, позволяет наслаждаться тишиной. Вы будете рады узнать, что монтаж и демонтаж освоит даже хозяйка.

Направляющие скрытого монтажа расчёт ширины

Для расчёта ширины лобовой и задней планки ящика, отнимаем от внутренней ширины тумбы 42 мм. Где 32 мм это боковины ящика и 10 мм это зазоры по 5мм между боковинами и ящиком. Длина ящика всегда на 10 мм меньше направляющей. Например если направляющая на 500, то ящик будет 490 мм.

Направляющие скрытого монтажа расчёт высоты ящика

Боковые по высоте рассчитываются на 11 мм больше внутренней высоты ящика.Чтобы скрыть направляющие скрытого монтажа. Т.е. если внутренняя высота ящика 100 мм, то высота боковой планки  = 100 мм (лобовая или задняя планка) + 16 мм (дно) +11 мм (нижний зазор) = 127 мм высота боковых планок.

Помни, что ширина боковины тумбы всегда больше на 10 чем  длина направляющей. Т.е. если направляющие на 500 мм, то боковины тумбы 510 мм. Иначе ящик будет упираться в заднюю стенку. Как показала практика, заявляных в инструкции 5 мм мало.

В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.

Установка направляющих скрытого монтажа

Если Вы возьмёте в руки направляющую, то увидите на заднем конце крючок. Он предназначен для фиксации ящика по заду. Чтобы разметить отверстия для крючков, необходимо поставить ящик на направляшки и надавить ящиком на крючки — они отпечатаются.

А теперь посмотрите на фиксаторы. Они держат ящик с лицевой стороны.Прикручиваем их  ко дну ящика, заподлицо с краем, 16 ми саморезами (идут в комплекте). С их помощью появляется регулировка ящика по высоте. Чтобы снять ящик, достаточно отжать синие флажки и поднять короб вверх.

Направляющие скрытого монтажа схема установки

Разметку по высоте, производим опираясь на высоту шефлотов. Раскладываем рядом с боковиной фасады на родную высоту. На боковину — направляющие, не ниже нижней точки фасада.Фиксируем высоту рулеткой, проводим горизонтальную линию и переносим такой же размер на соседнюю боковину.

В инструкции указано, что крепить направляшку надо в четвёртое отверстие на глубину 37 мм. Закрепив таким образом — фасад ящика не плотно прижимался к торцам боковины. Сместил на 39 мм и зазор исчез. Использовал Боярдовские направляющие скрытого монтажа.

Как быстро и ровно закрепить фасад на ящик с направляющими скрытого монтажа.

Обратите внимание на мой метод точного крепления фасада к ящику без рулетки. Для этого необходимо засверлить боковину ящика под шток эксцентрика и на отверстие наклеить небольшой кусок двустороннего скотча. Продавить его пальцем, затем выставить фасад на родную высоту и приклеить его к ящику.

Теперь резким движением отдёргиваем фасад от ящика. Скотч остаётся на фасаде, т.к. площадь соприкосновения с фасадом у скотча больше, чем с торцом ящика. След отверстия остаётся на скотче. Керним, убираем скотч и делаем присадку. Лучше использовать синий двусторонний скотч.

Итог

Теперь Вам известно то же, что знаю я. Вы способны установить направляющие скрытого монтажа без лишних движений. Система очень проста и не требует  умственных усилий. Выполняйте  инструкции и наслаждайтесь плавностью хода!

Если Вам понадобится деталировка корпусной или встроенной мебели , обращайтесь. Мы обязательно обсудим условия сотрудничества и придём к единому мнению. За умеренный процент за свой труд, я подготовлю для Вас подробный проект в назначенные сроки.

Что бы Вам хотелось добавить к этой статье?

Расскажите мне о своём опыте в комментариях.

Мне будет очень интересно послушать Ваши истории!

---

С хорошими мыслями о Вас, эксперт в мебельных вопросах

Ре́кун Дмитрий.

Не забудьте поделиться этой статьей в социальных сетях

Использование и монтаж скрытых направляющих для ящиков

На функциональность предметов мебели в большей степени влияет установленная фурнитура. Чтобы повысить комфорт при использовании выдвижных конструкций (полок, ящиков и так далее), можно установить скрытые направляющие для ящиков. Что собой представляет данный вид фурнитуры? Каковы его преимущества и недостатки? Как самостоятельно выбрать и установить направляющие скрытого типа, читайте далее.

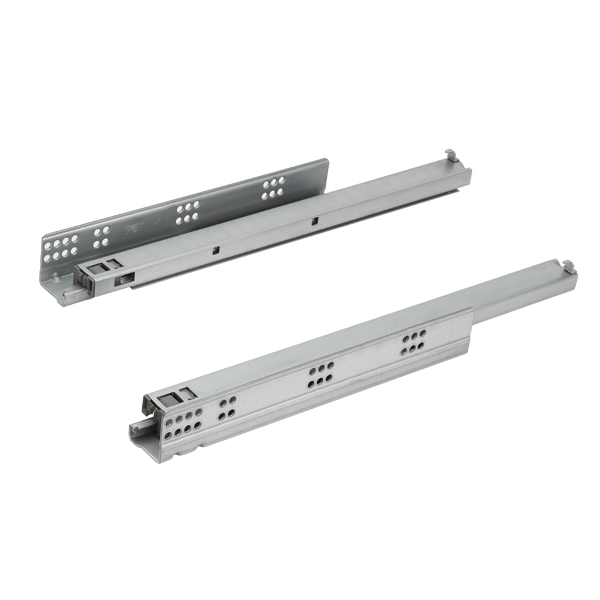

Выдвижной ящик на направляющих скрытого типа

Устройство и принцип работы скрытых направляющих

В комплект направляющих скрытого монтажа входят:

• металлические планки;
• металлические основания, по которым происходит движение планок;
• роликовые или шариковые механизмы, облегчающие процесс движения планок;
• цапфы для фиксации фурнитуры к ящику;
• крепежные элементы.

Комплектация направляющих скрытого монтажа

Стандартные комплекты могут быть дополнены:

• устройствами плавного закрытия. Фурнитура с доводчиком позволяет продлить срок службы мебели, так как отсутствие хлопка при закрывании исключает возможность повреждения материала;
• возвратными пружинами, позволяющими плавно и в короткие сроки закрыть выдвинутый ящик;
• замками-фиксаторами, облегчающими процесс использования и демонтажа конструкции;
• системами открывания нажатием на фасад ящика (Push-to-open).

Все направляющие скрытой установки изготавливаются из качественных материалов и отличаются:

• доступностью. Стоимость фурнитуры значительно ниже популярных в настоящее время метабоксов и тандембоксов, а функциональность значительно приближается к указанным комплектам;
• бесшумностью при работе;
• возможность полного выдвижения ящика;
• компактностью и возможность использования максимального количества пространства предмета мебели;
• долговечностью.

К недостаткам можно отнести сложность установки, но подробная инструкция, прилагаемая к комплекту фурнитуры, и наличие начальных навыков работы с простейшим набором инструментов существенно облегчат процесс.

Выбор фурнитуры

Залогом длительного использования скрытых направляющих в первую очередь играет правильный выбор фурнитуры. Чтобы корректно подобрать механизм для выдвижного ящика, необходимо учитывать:

• габаритные размеры фурнитуры;
• максимальную нагрузку;
• разновидность;
• фирму-производителя.

Виды направляющих

Направляющие скрытого монтажа могут быть:

Шариковые направляющие изготавливаются из двух и более металлических профилей, соединенных между собой с использованием шариков качения (сепаратор).

Устройство скрытой направляющей шарикового типа

Преимуществами данного механизма являются полное отсутствие шума при работе, возможность регулирования и возможность использования при нагрузках до 60 кг – 65 кг. Существенным недостатком является высокая стоимость фурнитуры.

Роликовый механизм является более простой и более дешевой конструкцией. Направляющие состоят из двух металлических планок, на концах которых установлены ролики, облегчающие процесс движения.

Направляющая для ящика роликового типа

Недостатками данного типа фурнитуры является ограничение максимальной нагрузки на ящик до 25 кг и наличие шума при работе, который можно устранить при помощи резиновых шин.

Определение технических параметров направляющих

Для корректного монтажа перед выбором требуется провести расчет направляющих скрытого монтажа, чтобы определить длину фурнитуры.

При расчете необходимо учитывать:

• вид фасада ящика. Различают мебель с накладным и вкладным фасадом;
• вид направляющей (частичного или полного выдвижения).

Расчет производится в соответствии с рекомендациями производителя:

1. для ящиков с вкладным фасадом оптимальная длина направляющей будет определяться как разница между размером боковой стенки корпуса и 21 мм;
2. для ящика с накладным фасадом используют формулу боковой размер минус 3 мм.

Расчет ящика также можно провести на основании дополнительных параметров:

• внутреннего размера;
• внутренних размеров корпуса и так далее.

Определение длины направляющих

Выбор производителя

Заключительный этап выбора – определение производителя мебельной фурнитуры. Рекомендуется приобретать скрытые направляющие, изготовленные:

• австрийской компанией Blum (мировой лидер по производству мебельной фурнитуры). Производитель специализируется на изготовлении направляющих разного вида. Преимуществами компании являются выпуск широкого модельного ряда направляющих по различной стоимости, в том числе и фурнитуры с дополнительными опциями, длительный срок использования (гарантия Блюм составляет 15 лет), приложение подробных инструкций для самостоятельного монтажа;

Скрытые направляющие от мирового лидера

• немецкая компания Hettich. Основное отличие – более доступная стоимость. По качеству фурнитура практически не уступает мировому лидеру;
• российский производитель Firmax. Компания изготавливает качественную фурнитуру, разработанную российскими специалистами. Производство расположено в Китае, что позволяет снизить стоимость продукции;
• итальянская фирма Fgv, специализирующаяся на изготовлении выдвижной фурнитуры и мебельных петель.

Так же можно обратить внимание на фурнитуру российской компании Boyard и польской фирмы GTV.

Монтажа направляющих скрытого типа

Итак, к каждому комплекту направляющих, изготовленными фирмами Блюм, Хеттих и так далее, прилагается схема установки фурнитуры, в соответствии с которой и рекомендуется производить монтаж.

Схематическое изображение процесса установки

В общем случае монтаж фурнитуры Боярд, Блюм и так далее, производится так:

1. на дне ящика производится разметка мест крепления фиксатором направляющих в соответствии с рекомендациями специалистов, указанные в инструкции;
2. фиксаторы закрепляются саморезами (прилагаются к комплекту фурнитуры);

Размещение и крепление фиксатора для направляющей планки

1. напротив фиксаторов просверливаются отверстия для крючка-защелки, по размеру полностью соответствующему данному элементу выдвижной системы;
2. устанавливаются планки направляющих;

Установка планок направляющих на ящик

1. на боковые части мебели саморезами устанавливаются основания направляющих;

Установка оснований на боковины корпуса мебели

1. планки вставляются в основания.

Процесс расчета и монтажа скрытых направляющих подробно представлен на видео.

После крепления всех частей направляющих скрытого монтажа производится регулировка фурнитуры. Как правило, отрегулировать можно длину и ширину планок.

Источник

Направляющие скрытого монтажа, расчет ящиков и схема установки

Существует три вида бюджетных направляющих – роликовые, шариковые (телескопические) и скрытого монтажа, которые еще называют направляющие нижнего крепления. Последние у нас пользуются не таким большим спросом, как первые два вида. Но постепенно завоевывают российский рынок. Направляющие скрытого монтажа придают более эстетичный вид конструкции выдвижного ящика, поскольку практически незаметны. При этом обладают рядом преимуществ.

Что представляют собой направляющие скрытого монтажа для выдвижных ящиков и какие лучше выбрать

Скрытый монтаж подразумевает отсутствие видимой фурнитуры на боковинах ящика. Благодаря этому элементы мебели смотрятся более привлекательно и стильно. Достигается такой эффект «скрытой» фурнитуры за счет нижнего крепления направляющих на выдвижной ящик, под его донышко.

Из-за этого полозки с креплением к корпусу тумбы имеют массивную Г-образную форму. А вторая часть, с креплением под донышко самого ящика – телескопическая, с интегрированным вовнутрь шариковым механизмом. В комплект также входят цапфы и крепежные элементы для насадного монтажа. Для облегчения демонтажа ящика и повторной установки надвижным способом предлагаются специальные замки-фиксаторы.

Направляющие скрытого монтажа также могут комплектоваться доводчиком для плавного закрывания и системой открывания от нажатия. Так же как и шариковые направляющие, они могут быть полного и частичного выдвижения. Имеют такой же размерный ряд — длиной 250, 300, 400, 450, 500 и 550мм.

Удобнее всего рассмотреть разновидности направляющих скрытого монтажа на примере Hettich QUADRO. У производителя есть две серии, QUADRO 25/30 неполного выдвижения и QUADRO V6 полного выдвижения. У каждой из серий есть три варианта возможной комплектации:

• Quadro Stop Control – плавное дотягивание (самозакрывание).
• Quadro Silent System – встроенный демпфер (доводчик) для плавного закрывания.
• Quadro Push to open – встроенный механизм открытие от нажатия.

Выдвижные ящики с открытием от нажатия на направляющих скрытого монтажа – прекрасное дополнение толкателям на распашные фасады. Все остальные варианты возможного оснащения ящиков механизмами push-up либо слишком дороги, либо недостаточно качественны (в плане безотказности срабатывания механизма открывания при разной загруженности ящика).

Помимо Hettich Quadro из производителей можно выделить хорошего качества более бюджетные варианты Boyard (Боярд) и Hafele (Хефале) с аналогичным делением на серии, но со своими артикулами.

Также можно отметить качество Tandem от Bum, как и более высокую стоимость. Однако у Blum есть одно неоспоримое преимущество, в серии предлагается еще так называемый стабилизатор – незаменимый элемент при проектировании длинных выдвижных ящиков с открытием от нажатия. Благодаря ему, механизм открывания срабатывает от нажатия в любом месте фасада и обеспечивает равномерное выдвижение ящика. Поэтому при проектировании длинных тумб ТВ с открытием ящиков от нажатия лучше сразу выбирать блюмовские тандемы.

Из преимуществ направляющих скрытого монтажа стоит отметить отличную несущую способность и стабильность. По сути, они представляют собой альтернативу между обычными шариковыми направляющими и метабоксами.

Расчет ящика под направляющие скрытого монтажа для Боярд, Блюм, Хеттих и Хефале

Схема расчета деталей выдвижного ящика под установку направляющих скрытого монтажа у всех производителей одинакова, за исключением одного нюанса. Но если глубина корпуса тумбы больше глубины ящика на 20-30мм этот нюанс не имеет особого значения.

Стандартная схема установки предполагает общую конструкцию выдвижного ящика с утопленным дном относительно боковин. Устанавливается дно из ДВП в паз боковин.

А ведь грузоподъемность механизма направляющих с нижним креплением довольно хорошая (20-30кг) и стабильная за счет монтажа под дно. Поэтому можно упростить себе задачу и заменить ДВП на вкладное дно из ЛДСП. Это сделает ящик тяжелее на 1,5-3кг, но при этом он будет более жестким и прочным, приспособленным для хранения тяжелых вещей и позволит полностью использовать ресурс направляющих.

Чтобы рассчитать детали ящика для установки направляющих скрытого монтажа, нужно изучить инструкции конкретного производителя и рекомендуемые зазоры между боковинами и самим ящиком.

И вот тут бывают отличия. Например, в схеме расчета Hettich можно увидеть, что расстояние между внутренней боковиной тумбой и лбом ящика равно 20мм, а донышко должно быть приподнято на 12-13мм. А на схемах установки Блюм цифры несколько иные – 21мм против 20мм и 12-15мм против 12-13мм (а у Боярд и вовсе 10-11мм).

Как показывает опыт сборщиков, при разнице 20мм выдвижной ящик на направляющих скрытого монтажа слишком туго ходит, цепляя шляпки шурупов, на которые закреплены рельсы. Поэтому берем усредненные цифры для расчета детали «лоб ящика».

Также конкретно у Blum, Боярд боковина ящика должна быть короче номинальной длины самой направляющей. То есть при направляющей 500мм, глубина ящика равна 490мм. При этом механизм, «ворующий» у глубины ящика эти 10мм, «экономит» его у тумбы – ее глубина может быть больше всего 10мм.

А вот у Hettich, Hafele глубина ящика берется равной длине направляющих. При этом глубина тумбы должна быть больше на 20-30мм.

Общая схема расчета деталей выдвижного ящика для направляющих скрытого монтажа будет следующей.

1. Длина ящика равна длине направляющих NL либо (NL-10). При этом в первом случае глубина самой тумбы должна быть (NL+20) минимум, а во втором — достаточно (NL+10).
2. Длина лба ящика равна внутреннему размеру тумбы за минусом 42мм.
3. Высота выдвижного ящика обычно меньше фасада на 30-50мм. При этом если мы берем высоту боковин ящика равной 100мм, высота деталей лба будет меньше на 12мм.
4. Дно высчитывается как вкладная горизонталь между вертикальными деталями.

Пример расчета выдвижного ящика с внутренним фасадом на направляющих нижнего крепления

Пусть нужно сделать два выдвижных ящика в секции гардеробной шириной 400мм. При этом глубина боковин равна 450мм, а высота фасадов ящиков 180мм. Установим направляющие Боярд длиной 400мм.

Используем общую схему расчета для направляющих скрытого монтажа.

Получим следующие детали для выдвижного ящика:

1. Боковины ящика 390х130 – 4шт. Кромка в круговую (по периметру).
2. Лоб ящика 326х118 – 4шт. Кромка по двум длинным сторонам (по 326мм сверху и снизу).
3. Дно ящика 358х326 – 2шт. Без кромки.
4. Фасад ящика 176х364 – 2шт. Кромка в круговую (максимум 1мм толщиной).

Общая схема установки направляющих скрытого монтажа на выдвижной ящик

Направляющие нижнего крепления устанавливаются на уже собранный ящик и предпочтительно еще разобранную тумбу – так проще размечать и прикручивать фурнитуру.

Обычно установка части телескопической направляющей с комплектом цапф и замком на донышко ящика с обратной стороны не вызывает затруднений. Достаточно изучить инструкцию и разметить места креплений.

При разметке боковин под крепление неподвижной части направляющей скрытого монтажа стоит начинать с нижнего ящика. И тех рекомендаций, что даны для отступа от нижнего края.

Далее, с учетом высоты фасада, повторяют тот же самый принцип для разметки остальных ящиков.

Для установки направляющих нижнего крепления используют так называемый насадной или надвижной монтаж. В первом случае, собранный ящик насаживается на выдвинутые направляющие под наклоном на крюки и задвигается до соединения с цапфами.

Во втором «участвуют» замки-фиксаторы. Выдвижной ящик надевается на выдвинутые направляющие и задвигается до защелкивания замков.

Фасады на выдвижные ящики скрытого монтажа устанавливаются точно также, как и на обычные, с шариковыми направляющими. С помощью двухстороннего скотча и подкладок сначала выравнивается положение фасадов, с учетом равномерности зазоров. А потом прикручиваются ко лбу выдвижных ящиков на саморезы 4х30 изнутри.

Источник

Направляющие скрытого монтажа FGV являются важным элементом для создания современной и функциональной мебели. Они позволяют обеспечить плавное и бесшумное движение выдвижных ящиков и дверей, а также обеспечивают их надежную фиксацию.

Монтаж направляющих FGV довольно прост и может быть выполнен даже без специальных навыков и инструментов. Для начала необходимо подобрать и закрепить нужные направляющие на корпус мебели. Для этого используйте предварительно отверстия, расположенные на дне и задней стенке корпуса. Убедитесь, что направляющие расположены ровно и параллельно друг другу.

Особое внимание следует уделить качеству крепления направляющих. Используйте надежные крепежные элементы: винты или саморезы. Рекомендуется использовать те, которые поставляются в комплекте с направляющими FGV. Также нет необходимости затягивать крепеж слишком сильно — достаточно сделать его плотным.

Выбор направляющих скрытого монтажа

При выборе направляющих скрытого монтажа для установки ваших шкафов или ящиков, необходимо учесть следующие факторы:

• Подходящая длина: Направляющие должны быть достаточно длинными, чтобы обеспечить плавное открывание и закрывание ящиков или дверей. Обычно рекомендуется выбирать направляющие, которые превышают длину шкафа или ящика на 10-15 см.
• Нагрузка: Учитывайте вес предметов, которые будут храниться в шкафах или ящиках. Направляющие должны быть достаточно прочными, чтобы выдерживать эту нагрузку. Обратите внимание на максимальную нагрузку, указанную производителем направляющих.
• Вид открывания: Если вы планируете, чтобы двери шкафа или ящики открывались в сторону, выбирайте направляющие скрытого монтажа, которые подходят для этого типа открывания. Существуют разные варианты открывания, например, вертикальное или горизонтальное.
• Стиль и дизайн: Учтите стиль вашей мебели и выбирайте направляющие, которые соответствуют общему дизайну. Направляющие скрытого монтажа обычно не видны, но они могут влиять на общий внешний вид шкафов или ящиков.

Столкнувшись с некоторыми трудностями при выборе направляющих скрытого монтажа, всегда обращайтесь к профессионалам, которые могут помочь подобрать оптимальное решение для ваших потребностей.

Правильный размер и тип направляющих

Для правильного монтажа скрытых направляющих FGV необходимо определить правильный размер и тип их использования в зависимости от конкретной ситуации. В данном разделе представлены основные рекомендации по выбору размера и типа направляющих.

1. Размер направляющих

Выбор размера направляющих зависит от ширины и высоты ящика. Общие рекомендации следующие:

• Для ящиков шириной до 900 мм и высотой до 120 мм рекомендуется использовать направляющие высотой 86 мм.
• Для ящиков шириной до 900 мм и высотой от 121 до 270 мм рекомендуется использовать направляющие высотой 116 мм.
• Для ящиков шириной более 900 мм рекомендуется использовать несколько пар направляющих высотой 116 мм.

2. Тип направляющих

В зависимости от типа открывания ящика (например, одностороннее или двухстороннее), а также от веса и нагрузки, рекомендуется выбрать соответствующий тип направляющих:

1. Одностороннее открывание: допускается использование направляющих одностороннего открывания с одной шарикоподшипниковой выдвижной телескопической направляющей в виде нижней, держащей ящик в закрытом положении.
2. Двухстороннее открывание: для ящиков с возможностью двухстороннего открывания рекомендуется использование направляющих двухстороннего открывания, состоящих из двух пар направляющих — верхней и нижней.

Важно выбрать правильный тип направляющих для обеспечения надежного и безопасного функционирования ящика.

Материал и прочность направляющих

Направляющие скрытого монтажа FGV изготовлены из высокопрочного материала, обеспечивающего надежность и долговечность конструкции. В основном используется алюминий, который отличается легкостью, прочностью и устойчивостью к коррозии.

Алюминиевые направляющие обладают высокой степенью прочности. Они способны выдерживать значительные нагрузки, что позволяет установить на них как легкие ящики и полки, так и тяжелые предметы. Прочность направляющих FGV гарантирует стабильное и безопасное функционирование мебельных конструкций.

Кроме того, алюминий имеет низкий вес, что облегчает монтаж и позволяет сэкономить на транспортных расходах. Направляющие могут быть легко установлены одним человеком без использования специального оборудования.

Для увеличения прочности и долговечности некоторые модели направляющих дополнительно окрашиваются с использованием порошковой краски. Это позволяет защитить алюминиевую поверхность от царапин и коррозии, а также придать ей декоративный вид.

Стоит отметить, что прочность направляющих зависит не только от материала, но и от их конструкции. FGV предлагает широкий ассортимент моделей с различными характеристиками прочности, которые выбираются в зависимости от требований и конкретных условий эксплуатации мебели.

В целом, материал и прочность направляющих скрытого монтажа FGV являются основными качествами, обеспечивающими надежность и долговечность установленных на них мебельных конструкций.

Подготовка к монтажу

Перед началом установки направляющих скрытого монтажа FGV необходимо выполнить следующие подготовительные работы:

1. Оцените степень прямоты и горизонтальности поверхности, на которой будут устанавливаться направляющие. Поверхность должна быть ровной и не иметь выступающих элементов, чтобы обеспечить правильную работу направляющих скрытого монтажа FGV.
2. Проведите снятие мерок для определения точного расположения и габаритов монтажных элементов (стоечек и направляющих) FGV. Учтите размеры шкафа, при необходимости внесите корректировки в расчеты.
3. Убедитесь в наличии всех необходимых инструментов, материалов и комплектуючих для установки направляющих скрытого монтажа FGV. В список инструментов могут входить: сверлильный станок, отвертка, измерительная лента, маркер, шуруповерт, угольник и др.
4. Осознайте последовательность действий и ознакомьтесь с инструкцией по монтажу направляющих скрытого монтажа FGV, чтобы иметь ясное представление о процессе установки и не допускать ошибок.

Если все необходимые подготовительные мероприятия выполнены, можно приступить к монтажу направляющих скрытого монтажа FGV.

Подготовка поверхности для монтажа

Перед началом монтажа направляющих скрытого монтажа FGV необходимо правильно подготовить поверхность, чтобы обеспечить надежную и прочную фиксацию.

Шаг 1: Очистите поверхность от пыли и грязи. Используйте мягкую щетку или ветошь для удаления всех загрязнений. Убедитесь, что поверхность абсолютно чиста и суха перед началом установки.

Шаг 2: Проверьте поверхность на ровность. Убедитесь, что поверхность, на которую будет устанавливаться направляющая, ровная и гладкая. Если поверхность имеет явные неровности, их необходимо исправить перед установкой, чтобы гарантировать правильное функционирование системы.

Шаг 3: Замерьте и отметьте расположение монтажных отверстий. В соответствии с выбранной системой направляющих FGV, используйте инструкцию с размерами и шагом отверстий для правильного обозначения мест установки.

Шаг 4: При необходимости, вырежьте отверстия для монтажа. Если у вас требуется вырезать отверстия для монтажа направляющих, используйте специальные инструменты, которые соответствуют типу поверхности и объему работ.

Шаг 5: Подготовьте необходимые инструменты и материалы. Перед началом установки убедитесь, что у вас есть все необходимое для работы: отвертки, дрели, уровень, маркер, шурупы и прочее.

Шаг 6: Поставьте места установки направляющих. Используйте отметки, которые вы сделали ранее, чтобы точно определить места установки направляющих.

Шаг 7: Произведите монтаж направляющих. Следуйте инструкциям, предоставленным производителем, для правильного монтажа направляющих. Установите и зафиксируйте их надежно и безопасно в соответствии со всеми рекомендациями.

Шаг 8: Проверьте правильность установки. Проверьте, что установленные направляющие правильно функционируют и обеспечивают должную поддержку и скольжение для шкафчиков или ящиков. При необходимости внесите коррективы и устраните возможные проблемы, чтобы получить идеальный результат.

Шаг 9: Приступайте к следующему шагу монтажа. После того, как вы убедились в правильности и надежности монтажа направляющих, вы можете перейти к следующему шагу монтажа системы.

Следуя этим простым шагам подготовки поверхности для монтажа направляющих скрытого монтажа FGV, вы обеспечите безопасность и долговечность установленной системы.

Проверка готовности инструментов

Перед началом монтажа скрытого механизма направляющих FGV рекомендуется убедиться в наличии всех необходимых инструментов. Это поможет избежать ненужных остановок во время установки и сэкономит время.

Для монтажа направляющих скрытого монтажа FGV потребуются следующие инструменты:

• Отвертка – необходима для закручивания винтов и крепления деталей.
• Перфоратор – используется для сверления отверстий в стене или другой поверхности для крепления направляющих.
• Дрель – может понадобиться для установки распорных держателей и других элементов механизма.
• Рулетка – нужна для точного измерения размеров и расстояний.
• Молоток – может потребоваться для закрепления деталей или устройства фиксации винтов.
• Уровень – необходим для проверки горизонтальности установки направляющих.

Важно убедиться, что все инструменты находятся в исправном состоянии и готовы к использованию. Также следует проверить наличие необходимых расходных материалов, таких как винты и дюбеля.

Проверка готовности инструментов перед началом монтажа позволит гарантировать гладкое и эффективное выполнение работы.

Монтаж направляющих

Монтаж направляющих является важным этапом установки скрытых механизмов FGV. Ниже представлены основные шаги и рекомендации по монтажу направляющих:

1. Подготовка поверхности:

   Перед монтажом необходимо убедиться, что поверхность, на которой будут установлены направляющие, чиста и ровна. Удалите все грязь, пыль и жир с помощью мягкой тряпки.

2. Измерение и разметка:

   Произведите измерения и отметки на поверхности, чтобы точно определить места установки направляющих. Рекомендуется использовать инструменты для измерения, такие как линейка или уровень.

3. Установка основных направляющих:

   Установите основные направляющие в соответствии с ранее выполненной разметкой. Прикрепите их к поверхности с помощью подходящих крепежных элементов (винты, шурупы и т.д.). Убедитесь, что направляющие прочно закреплены и не будут смещаться.

4. Установка дополнительных направляющих:

   В случае необходимости установите дополнительные направляющие согласно инструкции производителя. Обычно они используются для обеспечения дополнительной поддержки или стабильности конструкции.

5. Проверка функциональности:

   Рекомендуется проверить работу установленных направляющих, чтобы убедиться, что они функционируют должным образом. Проверьте, насколько плавно открывается и закрывается система направляющих, а также насколько она надежно удерживает двери или ящики.

Следуя указанным рекомендациям по монтажу направляющих FGV, вы обеспечите качественную установку системы и длительное исправное функционирование механизмов.

Укладка направляющих по месту

Перед началом укладки направляющих скрытого монтажа FGV необходимо убедиться в правильности выбранного места для установки. Каждая направляющая должна быть размещена с учетом требований установочной документации и плана мебельного изделия.

Для укладки направляющих по месту следуйте следующим шагам:

1. Очистите поверхность, на которой будут установлены направляющие, от пыли, грязи и посторонних предметов.
2. Расположите направляющие на выбранном месте и проверьте их плотное прилегание к поверхности.
3. Фиксируйте направляющие при помощи крепежных элементов, предоставленных в комплекте. Убедитесь, что они надежно закреплены.
4. Проверьте корректность установки, обеспечивая свободное и плавное движение ящиков или дверей, которые будут работать на направляющих.
5. При необходимости отрегулируйте положение направляющих, чтобы обеспечить идеальную работу мебельного изделия.

Важно помнить, что правильная укладка направляющих скрытого монтажа FGV является основой надежной и долговечной работы мебельного изделия. При возникновении затруднений или вопросов лучше обратиться за помощью к специалистам или к изготовителю мебели.

Фиксация направляющих

Перед тем, как начать фиксацию направляющих скрытого монтажа FGV, необходимо убедиться, что поверхность, на которую они будут установлены, чиста и ровная.

Для фиксации направляющих можно использовать различные методы, в зависимости от типа поверхности и условий эксплуатации. Ниже приведены несколько наиболее распространенных методов фиксации:

• Саморезы: Для крепления направляющих можно использовать саморезы. Важно выбрать саморезы подходящего размера и длины, чтобы они надежно фиксировались в материале и не повредили его.
• Клей: Для некоторых типов поверхностей можно использовать специальный клей, который обеспечит надежную фиксацию направляющих.
• Монтажная лента: Если поверхность не позволяет использовать саморезы или клей, можно воспользоваться монтажной лентой, которая обеспечит временную фиксацию направляющих до окончательной установки.
• Перфорация: Если на поверхности есть перфорация, то можно использовать специальные крепежи, которые позволяют надежно закрепить направляющие.

При фиксации направляющих рекомендуется использовать специальные монтажные отверстия, предусмотренные производителем, чтобы обеспечить правильное расположение и надежное крепление.

После фиксации направляющих необходимо проверить их правильное положение и уровень. При необходимости можно вносить корректировки, чтобы обеспечить правильную работу механизма.

Важно помнить, что правильная фиксация направляющих является основой надежной и долговечной работы системы скрытого монтажа FGV.

Проверка правильности монтажа

После установки направляющих скрытого монтажа FGV необходимо выполнить проверку правильности и качества монтажа. Это позволит убедиться в том, что все работы выполнены в соответствии с инструкцией и обеспечивает безопасность и надежность конструкции.

Важно отметить, что проверку следует проводить поэтапно на каждом этапе монтажа:

1. Установка направляющих: проверьте, что направляющие расположены на одном уровне и правильно ориентированы. При необходимости выполните дополнительную регулировку.
2. Фиксация направляющих: проверьте, что направляющие надежно закреплены на стене или другой опорной поверхности. Убедитесь, что используются крепления соответствующей прочности и длины.
3. Проверка стабильности: осмотрите монтажные точки и убедитесь, что направляющие не имеют зазоров или провисания. Перепроверьте крепежные элементы и при необходимости переустановите или усилите закрепление.
4. Тестирование функциональности: проверьте, что дверь или ящик гладко открывается и закрывается, не заедая и не требуя дополнительных усилий. Убедитесь, что механизм скрытого монтажа работает плавно и бесшумно.

При проведении проверки рекомендуется использовать измерительные инструменты, чтобы убедиться в полной точности и надежности монтажа. Также следует обратить внимание на возможность неправильной установки или повреждения элементов монтажа, таких как крепления или направляющие. При обнаружении проблем рекомендуется немедленно принять меры по их устранению или обратиться за помощью к специалистам.

Правильная и тщательная проверка монтажа направляющих скрытого монтажа FGV позволит обеспечить высокое качество и надежность конструкции и избежать непредвиденных поломок или неудобств в использовании.

Настройка направляющих

После установки направляющих скрытого монтажа FGV необходимо выполнить их настройку для обеспечения правильной работы системы. В этом разделе мы рассмотрим основные шаги процесса настройки.

1. Проверка горизонтальности

Перед настройкой направляющих рекомендуется проверить горизонтальность поверхности, на которой они будут установлены. Используйте уровень для проверки. Если поверхность не горизонтальна, выполните необходимые подгонки, добавив шайбы или регулировочные втулки.

2. Регулировка глубины выдвижения

Система направляющих FGV обеспечивает регулировку глубины выдвижения ящиков. Для этого воспользуйтесь регулировочными винтами, расположенными на фронтальной панели направляющих. Поворачивая винты по часовой стрелке или против часовой стрелки, вы сможете изменить глубину выдвижения ящиков в нужную сторону.

3. Регулировка бокового зазора

Для обеспечения корректной работы системы, необходимо регулировать боковой зазор выдвижных ящиков. Для этого используются специальные регулировочные винты, расположенные на боковых креплениях направляющих. Поворачивая винты, вы сможете увеличить или уменьшить боковой зазор в нужном направлении.

4. Тестирование работоспособности

После настройки направляющих рекомендуется провести тестирование работоспособности системы. Открывайте и закрывайте выдвижные ящики несколько раз, чтобы убедиться, что они работают плавно и без проблем. Если в процессе тестирования вы заметите какие-либо неполадки, повторите все шаги настройки.

Обратите внимание, что настройка направляющих может немного различаться в зависимости от конкретной модели и производителя. Рекомендуется обратиться к инструкции по монтажу, предоставленной производителем для получения более подробной информации.

Регулировка высоты и угла

Для настройки направляющих скрытого монтажа FGV по высоте и углу следуйте следующим инструкциям:

1. Определите желаемую высоту установки направляющих. Измерьте расстояние от нижней кромки верхнего шкафа до пола или рабочей поверхности.
2. Пользуясь измерительным инструментом, отметьте на боковой стенке шкафа или на спинке корпуса нужные отметки для установки направляющих.
3. С помощью перфоратора или дрели с диаметром сверла, соответствующим диаметру крепежных элементов, просверлите отверстия для крепления направляющих.
4. Закрепите направляющие с помощью подходящего крепежа, например саморезов или дюбелей.
5. Проверьте, что направляющие установлены горизонтально и параллельно друг другу. Если необходимо, отрегулируйте их положение, используя отвертку или регулировочные винты, предусмотренные производителем.
6. При необходимости, отрегулируйте угол открывания двери, используя регулировочные винты или механизмы на направляющих.

После выполнения всех указанных шагов, проверьте работу дверей или ящиков, удостоверившись, что они открываются и закрываются плавно и без заеданий. В случае необходимости, повторите настройку высоты и угла, пока не достигнете желаемого результата.

Вопрос-ответ

Какой инструмент потребуется для монтажа направляющих скрытого монтажа FGV?

Для монтажа направляющих скрытого монтажа FGV понадобится отвертка, рулетка, ручной станок и дрель.

Как правильно снять старые направляющие перед установкой новых?

Чтобы снять старые направляющие перед установкой новых, сначала нужно снять ящики, затем освободить старые направляющие и открутить их крепежные винты.

Как правильно замерить размеры для выбора подходящих направляющих FGV?

Для выбора подходящих направляющих FGV нужно замерить ширину и высоту ящиков, а также глубину шкафа или комода, в котором они будут установлены.

Какой вес могут выдержать направляющие скрытого монтажа FGV?

Направляющие скрытого монтажа FGV способны выдерживать вес до 40 кг при правильной установке и использовании.

Какие преимущества имеют направляющие скрытого монтажа FGV перед обычными направляющими?

Направляющие скрытого монтажа FGV обладают такими преимуществами, как эстетичный внешний вид без видимых крепежных элементов, более плавный ход ящика и возможность самостоятельной регулировки.

Существуют ли какие-либо ограничения по толщине материала при использовании направляющих скрытого монтажа FGV?

Да, существуют ограничения по толщине материала при использовании направляющих скрытого монтажа FGV. Минимальная толщина материала должна быть не менее 16 мм, а максимальная — не более 19 мм.
