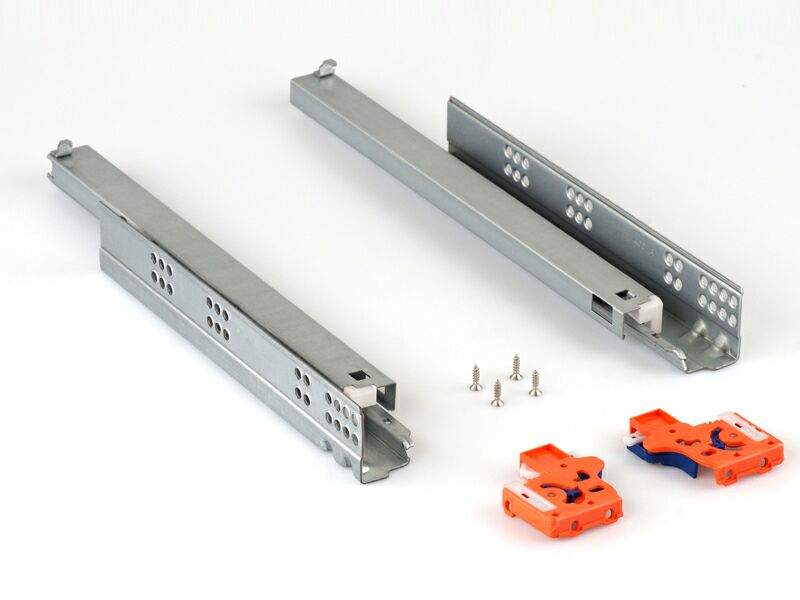

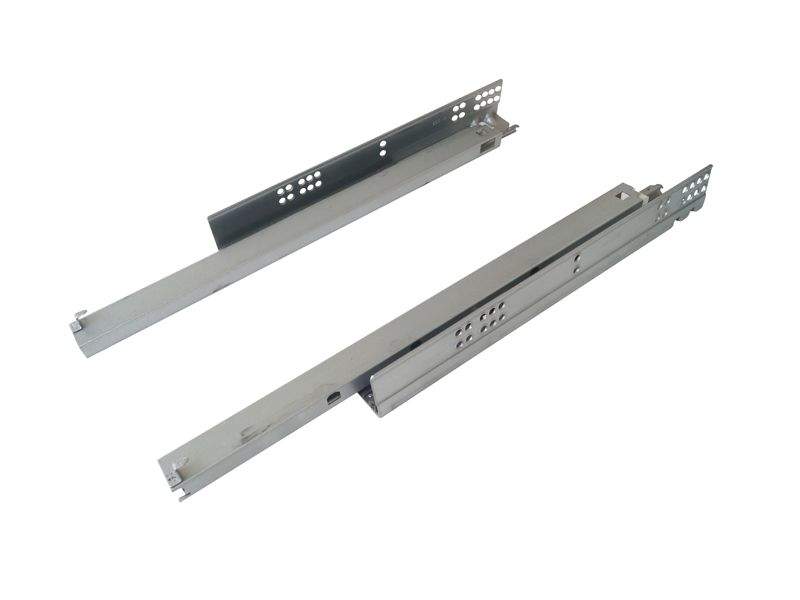

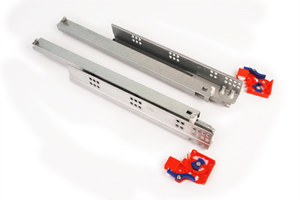

Шариковые направляющие FIRMAX скрытого монтажа с плавной доводкой
|
|
Техническое описание:
|
В основе направляющих используются валики специальной конфигурации. Благодаря их использованию при работе направляющих отсутствуют лишние шумы.
Для плавного закрвания ящика, в направляющие встроен демпфер, который срабатывает на расстоянии 31 мм от края корпуса.

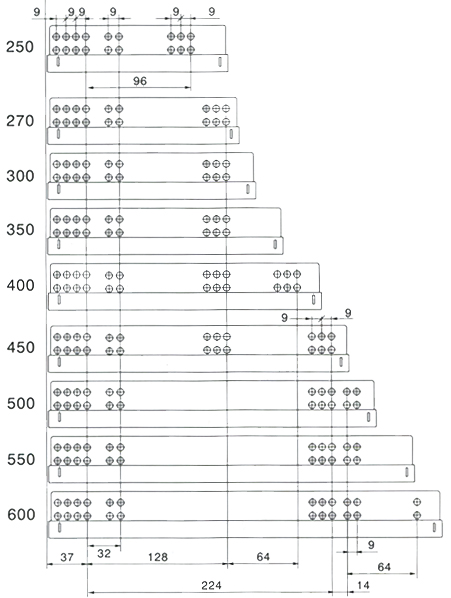

Схема присадки направляющих и крепления кронштейнов

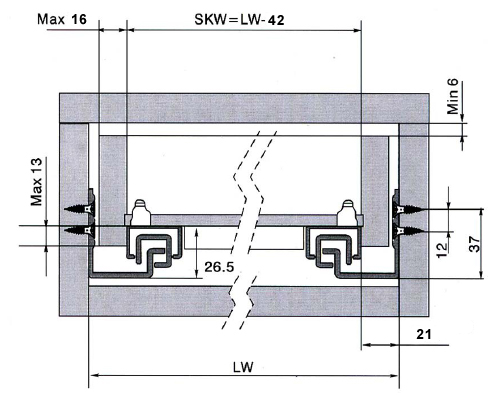

| Схема присадки направляющих: | 11111 Схема расчета внутреннего пространства ящика: |
|
|
| 11111 SKW — внутреннее пространство ящика | |
| 11111 LW — внутренняя ширина корпуса | |
|
111 111 111 111 |
Схемы присадки кронштейнов и расчета длины направляющих

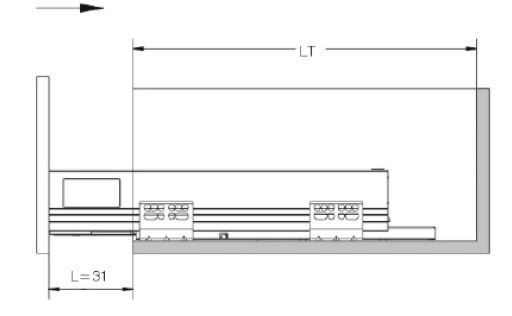

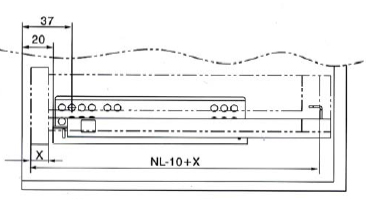

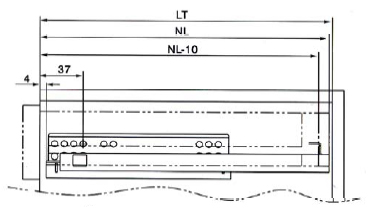

| Схема для расчета длины направляющих: | |
| 11111 Для ящиков с накладными фасадами: | |
|
11 |
|

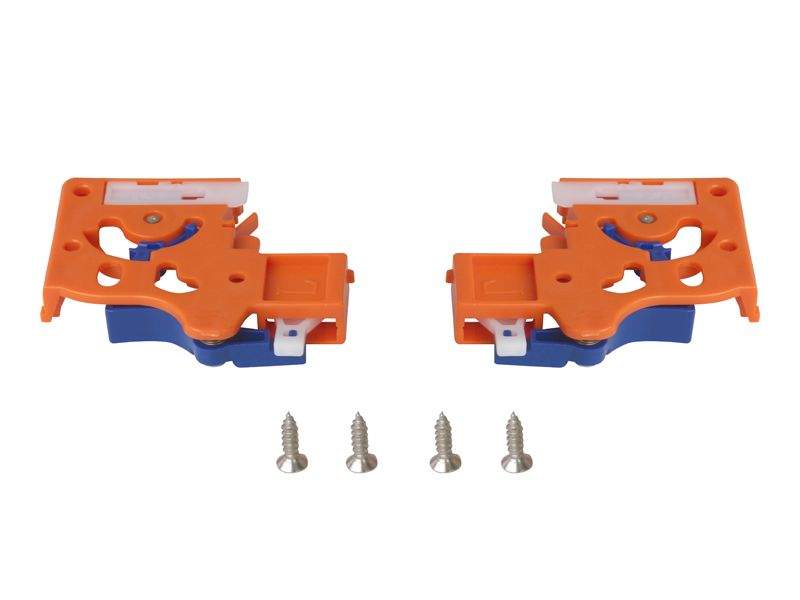

| Схема присадки кронштейнов: | |
|
|
| 11111 Для ящиков с вкладными фасадами: | |
|
|
|
11 11 11 |
Вклад участников
Чернов Александр
Обратная связь Автору
специальные рычажки в задней части боковин и
потянуть заднюю панель вверх
Источник
Направляющие скрытого монтажа, расчет ящиков и схема установки
Существует три вида бюджетных направляющих – роликовые, шариковые (телескопические) и скрытого монтажа, которые еще называют направляющие нижнего крепления. Последние у нас пользуются не таким большим спросом, как первые два вида. Но постепенно завоевывают российский рынок. Направляющие скрытого монтажа придают более эстетичный вид конструкции выдвижного ящика, поскольку практически незаметны. При этом обладают рядом преимуществ.
Что представляют собой направляющие скрытого монтажа для выдвижных ящиков и какие лучше выбрать
Скрытый монтаж подразумевает отсутствие видимой фурнитуры на боковинах ящика. Благодаря этому элементы мебели смотрятся более привлекательно и стильно. Достигается такой эффект «скрытой» фурнитуры за счет нижнего крепления направляющих на выдвижной ящик, под его донышко.
Из-за этого полозки с креплением к корпусу тумбы имеют массивную Г-образную форму. А вторая часть, с креплением под донышко самого ящика – телескопическая, с интегрированным вовнутрь шариковым механизмом. В комплект также входят цапфы и крепежные элементы для насадного монтажа. Для облегчения демонтажа ящика и повторной установки надвижным способом предлагаются специальные замки-фиксаторы.
Направляющие скрытого монтажа также могут комплектоваться доводчиком для плавного закрывания и системой открывания от нажатия. Так же как и шариковые направляющие, они могут быть полного и частичного выдвижения. Имеют такой же размерный ряд — длиной 250, 300, 400, 450, 500 и 550мм.
Удобнее всего рассмотреть разновидности направляющих скрытого монтажа на примере Hettich QUADRO. У производителя есть две серии, QUADRO 25/30 неполного выдвижения и QUADRO V6 полного выдвижения. У каждой из серий есть три варианта возможной комплектации:
- Quadro Stop Control – плавное дотягивание (самозакрывание).
- Quadro Silent System – встроенный демпфер (доводчик) для плавного закрывания.
- Quadro Push to open – встроенный механизм открытие от нажатия.
Выдвижные ящики с открытием от нажатия на направляющих скрытого монтажа – прекрасное дополнение толкателям на распашные фасады. Все остальные варианты возможного оснащения ящиков механизмами push-up либо слишком дороги, либо недостаточно качественны (в плане безотказности срабатывания механизма открывания при разной загруженности ящика).
Помимо Hettich Quadro из производителей можно выделить хорошего качества более бюджетные варианты Boyard (Боярд) и Hafele (Хефале) с аналогичным делением на серии, но со своими артикулами.
Также можно отметить качество Tandem от Bum, как и более высокую стоимость. Однако у Blum есть одно неоспоримое преимущество, в серии предлагается еще так называемый стабилизатор – незаменимый элемент при проектировании длинных выдвижных ящиков с открытием от нажатия. Благодаря ему, механизм открывания срабатывает от нажатия в любом месте фасада и обеспечивает равномерное выдвижение ящика. Поэтому при проектировании длинных тумб ТВ с открытием ящиков от нажатия лучше сразу выбирать блюмовские тандемы.
Из преимуществ направляющих скрытого монтажа стоит отметить отличную несущую способность и стабильность. По сути, они представляют собой альтернативу между обычными шариковыми направляющими и метабоксами.
Расчет ящика под направляющие скрытого монтажа для Боярд, Блюм, Хеттих и Хефале
Схема расчета деталей выдвижного ящика под установку направляющих скрытого монтажа у всех производителей одинакова, за исключением одного нюанса. Но если глубина корпуса тумбы больше глубины ящика на 20-30мм этот нюанс не имеет особого значения.
Стандартная схема установки предполагает общую конструкцию выдвижного ящика с утопленным дном относительно боковин. Устанавливается дно из ДВП в паз боковин.
А ведь грузоподъемность механизма направляющих с нижним креплением довольно хорошая (20-30кг) и стабильная за счет монтажа под дно. Поэтому можно упростить себе задачу и заменить ДВП на вкладное дно из ЛДСП. Это сделает ящик тяжелее на 1,5-3кг, но при этом он будет более жестким и прочным, приспособленным для хранения тяжелых вещей и позволит полностью использовать ресурс направляющих.
Чтобы рассчитать детали ящика для установки направляющих скрытого монтажа, нужно изучить инструкции конкретного производителя и рекомендуемые зазоры между боковинами и самим ящиком.
И вот тут бывают отличия. Например, в схеме расчета Hettich можно увидеть, что расстояние между внутренней боковиной тумбой и лбом ящика равно 20мм, а донышко должно быть приподнято на 12-13мм. А на схемах установки Блюм цифры несколько иные – 21мм против 20мм и 12-15мм против 12-13мм (а у Боярд и вовсе 10-11мм).
Как показывает опыт сборщиков, при разнице 20мм выдвижной ящик на направляющих скрытого монтажа слишком туго ходит, цепляя шляпки шурупов, на которые закреплены рельсы. Поэтому берем усредненные цифры для расчета детали «лоб ящика».
Также конкретно у Blum, Боярд боковина ящика должна быть короче номинальной длины самой направляющей. То есть при направляющей 500мм, глубина ящика равна 490мм. При этом механизм, «ворующий» у глубины ящика эти 10мм, «экономит» его у тумбы – ее глубина может быть больше всего 10мм.
А вот у Hettich, Hafele глубина ящика берется равной длине направляющих. При этом глубина тумбы должна быть больше на 20-30мм.
Общая схема расчета деталей выдвижного ящика для направляющих скрытого монтажа будет следующей.
- Длина ящика равна длине направляющих NL либо (NL-10). При этом в первом случае глубина самой тумбы должна быть (NL+20) минимум, а во втором — достаточно (NL+10).
- Длина лба ящика равна внутреннему размеру тумбы за минусом 42мм.
- Высота выдвижного ящика обычно меньше фасада на 30-50мм. При этом если мы берем высоту боковин ящика равной 100мм, высота деталей лба будет меньше на 12мм.
- Дно высчитывается как вкладная горизонталь между вертикальными деталями.
Пример расчета выдвижного ящика с внутренним фасадом на направляющих нижнего крепления
Пусть нужно сделать два выдвижных ящика в секции гардеробной шириной 400мм. При этом глубина боковин равна 450мм, а высота фасадов ящиков 180мм. Установим направляющие Боярд длиной 400мм.
Используем общую схему расчета для направляющих скрытого монтажа.
Получим следующие детали для выдвижного ящика:
- Боковины ящика 390х130 – 4шт. Кромка в круговую (по периметру).
- Лоб ящика 326х118 – 4шт. Кромка по двум длинным сторонам (по 326мм сверху и снизу).
- Дно ящика 358х326 – 2шт. Без кромки.
- Фасад ящика 176х364 – 2шт. Кромка в круговую (максимум 1мм толщиной).
Общая схема установки направляющих скрытого монтажа на выдвижной ящик
Направляющие нижнего крепления устанавливаются на уже собранный ящик и предпочтительно еще разобранную тумбу – так проще размечать и прикручивать фурнитуру.
Обычно установка части телескопической направляющей с комплектом цапф и замком на донышко ящика с обратной стороны не вызывает затруднений. Достаточно изучить инструкцию и разметить места креплений.
При разметке боковин под крепление неподвижной части направляющей скрытого монтажа стоит начинать с нижнего ящика. И тех рекомендаций, что даны для отступа от нижнего края.
Далее, с учетом высоты фасада, повторяют тот же самый принцип для разметки остальных ящиков.
Для установки направляющих нижнего крепления используют так называемый насадной или надвижной монтаж. В первом случае, собранный ящик насаживается на выдвинутые направляющие под наклоном на крюки и задвигается до соединения с цапфами.
Во втором «участвуют» замки-фиксаторы. Выдвижной ящик надевается на выдвинутые направляющие и задвигается до защелкивания замков.
Фасады на выдвижные ящики скрытого монтажа устанавливаются точно также, как и на обычные, с шариковыми направляющими. С помощью двухстороннего скотча и подкладок сначала выравнивается положение фасадов, с учетом равномерности зазоров. А потом прикручиваются ко лбу выдвижных ящиков на саморезы 4х30 изнутри.
Источник
Направляющие скрытого монтажа понятная инструкция
Привет, уважаемый читатель! Всё чаще клиенты заказывают мебель с направляющими скрытого монтажа. И я прекрасно их понимаю, направляющие превосходят по качеству шариковые. К тому же внутреннее пространство тумбы используется максимально.
Ящик выглядит красиво из-за скрытых направляющих. Плавность хода сравнима с дорогими брендами. Отлично работающий доводчик, позволяет наслаждаться тишиной. Простой монтаж и демонтаж системы.
Расчёт направляющих скрытого монтажа
Для расчёта фронтальной планки ящика отнимаем от внутренней ширины тумбы 42 мм. Для боковых отнимаем 10 мм от длины направляющих. Ширина тумбы 400. Внутренний р-р 368 — 42 = 326 длина фронтальной планки.Направляющая на 450, значит длина боковой 440.
Боковые рассчитываются на 11 мм больше глубины ящика.Чтобы скрыть направляшки. Т.е. если глубина ящика 250 мм, то боковые планки будут = 250 мм (фронтальная планка) + 16 мм (дно) +11 мм = 277 мм высота боковых планок.
В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.
Установка направляющих скрытого монтажа

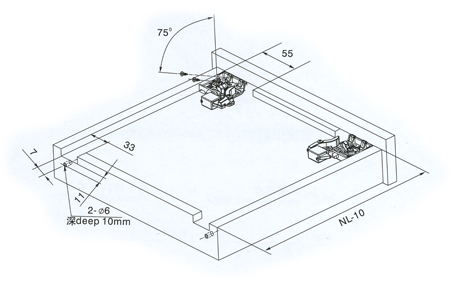

Для фиксации с задней стороны, необходимо сделать два отверстия диаметром 6 мм.Для этого ставлю собранный ящик на направляшки и делаю усилие на ящик в сторону задней стенки тумбы. И получаю разметку отверстий.
Для крепления с лицевой стороны, ко дну ящика, заподлицо с краем, прикручиваем фиксаторы. Они защёлкивают направляющие скрытого монтажа к ящику. Чтобы снять ящик, достаточно отжать синие флажки и поднять короб вверх.
Схема установки направляющих скрытого монтажа
Разметку на боковинах производим опираясь на высоту шефлотов. Линию крепления следует чертить минимум на 45 мм выше от дна тумбы или края нижнего шефлота. Не забывай, что ширина боковины должна быть на 10 мм больше длины направляющей.
В инструкции указано, что крепить направляшку надо в четвёртое отверстие на глубину 37 мм. Закрепив таким образом, шефлот не плотно прижимался к торцам боковины. Сместил на 39 мм и зазор исчез. Использовал Боярдовские направляющие скрытого монтажа.
Как быстро и ровно закрепить фасад на ящик с направляющими скрытого монтажа.
Для этого необходимо выполнить присадку под эксцентрик и на отверстие в торце наклеить небольшой кусок двустороннего скотча. Затем выставить фасад и приклеить его к ящику.
Резким движением отдёргиваем фасад от ящика. Скотч остаётся на фасаде, т.к. площадь соприкосновения с фасадом у скотча больше, чем с торцом ящика. След отверстия остаётся на скотче. Керним, убираем скотч и делаем присадку.
Теперь Вам известно то же, что знаю я. Вы способны установить направляющие скрытого монтажа без лишних движений. Система очень проста и не требует умственных усилий. Выполняйте инструкции и наслаждайтесь плавностью хода!
Если Вам понадобится деталировка корпусной или встроенной мебели , обращайтесь. Мы обязательно обсудим условия сотрудничества и придём к единому мнению. За умеренный процент за свой труд, я подготовлю для Вас подробный проект в назначенные сроки.
Что бы Вам хотелось добавить к этой статье?
Расскажите мне о своём опыте в комментариях.
Мне будет очень интересно послушать Ваши истории!
С хорошими мыслями о Вас, эксперт в мебельных вопросах
Ре́кун Дмитрий.
Не забудьте поделиться этой статьей в социальных сетях
Нажмите здесь, чтобы узнать больше:
24 комментария
Очень понятная инструкция для профи. Вот только зачем она им? А для простого обывателя — абсолютно ничего не понятно. Хотя бы используемые термины расшифровали…
Здравствуйте, Антон! Давайте вместе поможем простому обывателю. Задавайте вопросы, что конкретно Вам не понятно. А я отредактирую статью и согласую с Вами.
Какой отступ делать от дна тумбы до нижней линии направляющей?
Здравствуйте, Владимир!
При стандартной высоте тумбы 720 мм и трёх ящиках два по 177мм и один нижний 356мм, разметка сверху вниз такая: 135, 310 и 660. Т.е. ответ на Ваш вопрос 44мм
Здравствутйе. Подскажите, если глубина по корпусу 350мм, то какого размера направляшку скрытого монтажа лучше устанавливать? И правда ли, что направляющие скрытого монтажа много отнимают места по глубине у ящика?
Здравствуйте, Валерий! Соответственно 350, только лучше если глубина корпуса будет 360. Иначе при закрывании направляющие будут стучать о заднюю стенку. Неправда.
А какая высота боковин должна быть у ящиков,если высота модуля 720. А ящики два по 177 и один 357?
Здравствуйте, Сергей!
Внутренняя глубина 100, боковины 127.
Внутренняя глубина 250, боковины 277.
Хмммм. Сверлим под эксцентрик, вставляем наколки(продаются в магазинах мебельной фурнитуры) прикладываем фасад, слегка ударяем по фасаду, с обратной стороны остаются наметки наколкой. Сверлим , вешаем фасад)
Что можете сказать шариковых направляющих скрытого монтажа от Боярд? С механизмом push-to-open.
Здравствуйте, Махач! Для своих денег фурнитура неплохая. Надёжная!
Здравствуйте. Подскажите пожалуйста, будет ли расчет отличаться если направляющие марки FGV будут не только скрытого монтажа, но и полного выдвижения с доводчиком.
Здравствуйте, Дмитрий! Расчёт ящиков от направляющих полного и неполного выдвижения не отличается
Здравствуйте! Подскажите пожалуйста, можно ли установить на направляющие скрытого монтажа выдвижную полку под клавиатуру (760*360 мм), и как правильно подобрать направляющие? Полка встраиваемая, т.е. слева и справа от полки боковые стенки стола. Буду очень признателен за ответ, т.к. в сети информации не нашел.
Здравствуйте, Дмитрия! Расчитывайте полку в размер ящика по ширине и глубине.
Здравствуйте, подскажите как установить ящик если его принудительно (с хорошим усилием) выдернули с места, но вот установить обратно не могу! Направляющие не выдвигаются , у меня они по дну ящика , может там секретная кнопка? Фирму я не знаю?!
Здравствуйте, Пелагея!
Скиньте мне фото направляющих на Ватсапп 89503348869. Я помогу Вам.
Здравствуйте. В чем может быть причина что с одной стороны полку не дотягивает (+/- 2 мм). Направляющие установлены по размерам и уровню, ящик переставлял и на соседней тумбочке тоже исправно работает, направляющюю ставил другую на это место та же история (тоесть проблема не в направляющей и не в ящике).
Проверьте диагональ шкафа
Здравствуйте, возник вопрос, и нигде не могу найти ответ… для чего делать ящики квадро с 4 боковинами+фасад? (имеется ввиду нужна ли вторая планка за фасадом) Не было бы лучше собрать 3 боковины и донышко на конфирматы, а фасад присоединить ко всему остальному на эксцентриковые стяжки. И детали лишней нет, и в ящике места больше и визуально симпатичнее. Понимаю, что эксцентриками немного сложнее, но есть ли еще какие то противопоказания к такой конструкции?
Здравствуйте, Сергей!
Правильно мыслите! Нет никаких противопоказаний и выглядит ящик при такой конструкции, гораздо симпатичнее. Опять же, больше используется внутреннее пространство ящика. Одни плюсы. В этой статье, я описал лёгкий и точный метод присадки фасада и боковин ящика под эксцентрики.
Здравствуйте. Подскажите. В инструкции к Боярдовским направляющим скрытого монтажа подразумевается, что фасад будет держаться только за счет крепления к замкам расположенным на дне ящика. Будет ли надежно держаться фасад при таком креплении?
Источник
Adblock
detector
Содержание
- Направляющие скрытого монтажа понятная инструкция
- Расчёт направляющих скрытого монтажа
- Установка направляющих скрытого монтажа
- Схема установки направляющих скрытого монтажа
- Как быстро и ровно закрепить фасад на ящик с направляющими скрытого монтажа.
- Нажмите здесь, чтобы узнать больше:
- 24 комментария
- Направляющие скрытого монтажа Firmax (полного выдвижения) L=400мм, для ЛДСП 16 мм с доводчиком, (2 направляющие + 2 крепления)
- Компания ТБМ предлагает услуги по бесплатной доставке товара. Мы доставляем товар точно в срок в городах России и стран СНГ.
- Условия осуществления бесплатной доставки
Направляющие скрытого монтажа понятная инструкция
Привет, уважаемый читатель! Всё чаще клиенты заказывают мебель с направляющими скрытого монтажа. И я прекрасно их понимаю, направляющие превосходят по качеству шариковые. К тому же внутреннее пространство тумбы используется максимально.
Ящик выглядит красиво из-за скрытых направляющих. Плавность хода сравнима с дорогими брендами. Отлично работающий доводчик, позволяет наслаждаться тишиной. Простой монтаж и демонтаж системы.
Расчёт направляющих скрытого монтажа
Для расчёта фронтальной планки ящика отнимаем от внутренней ширины тумбы 42 мм. Для боковых отнимаем 10 мм от длины направляющих. Ширина тумбы 400. Внутренний р-р 368 — 42 = 326 длина фронтальной планки.Направляющая на 450, значит длина боковой 440.
Боковые рассчитываются на 11 мм больше глубины ящика.Чтобы скрыть направляшки. Т.е. если глубина ящика 250 мм, то боковые планки будут = 250 мм (фронтальная планка) + 16 мм (дно) +11 мм = 277 мм высота боковых планок.
В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.
Установка направляющих скрытого монтажа
Для фиксации с задней стороны, необходимо сделать два отверстия диаметром 6 мм.Для этого ставлю собранный ящик на направляшки и делаю усилие на ящик в сторону задней стенки тумбы. И получаю разметку отверстий.
Для крепления с лицевой стороны, ко дну ящика, заподлицо с краем, прикручиваем фиксаторы. Они защёлкивают направляющие скрытого монтажа к ящику. Чтобы снять ящик, достаточно отжать синие флажки и поднять короб вверх.
Схема установки направляющих скрытого монтажа
Разметку на боковинах производим опираясь на высоту шефлотов. Линию крепления следует чертить минимум на 45 мм выше от дна тумбы или края нижнего шефлота. Не забывай, что ширина боковины должна быть на 10 мм больше длины направляющей.
В инструкции указано, что крепить направляшку надо в четвёртое отверстие на глубину 37 мм. Закрепив таким образом, шефлот не плотно прижимался к торцам боковины. Сместил на 39 мм и зазор исчез. Использовал Боярдовские направляющие скрытого монтажа.
Как быстро и ровно закрепить фасад на ящик с направляющими скрытого монтажа.
Для этого необходимо выполнить присадку под эксцентрик и на отверстие в торце наклеить небольшой кусок двустороннего скотча. Затем выставить фасад и приклеить его к ящику.
Резким движением отдёргиваем фасад от ящика. Скотч остаётся на фасаде, т.к. площадь соприкосновения с фасадом у скотча больше, чем с торцом ящика. След отверстия остаётся на скотче. Керним, убираем скотч и делаем присадку.
Теперь Вам известно то же, что знаю я. Вы способны установить направляющие скрытого монтажа без лишних движений. Система очень проста и не требует умственных усилий. Выполняйте инструкции и наслаждайтесь плавностью хода!
Если Вам понадобится деталировка корпусной или встроенной мебели , обращайтесь. Мы обязательно обсудим условия сотрудничества и придём к единому мнению. За умеренный процент за свой труд, я подготовлю для Вас подробный проект в назначенные сроки.
Что бы Вам хотелось добавить к этой статье?
Расскажите мне о своём опыте в комментариях.
Мне будет очень интересно послушать Ваши истории!
С хорошими мыслями о Вас, эксперт в мебельных вопросах
Ре́кун Дмитрий.
Не забудьте поделиться этой статьей в социальных сетях
Нажмите здесь, чтобы узнать больше:
24 комментария
Очень понятная инструкция для профи. Вот только зачем она им? А для простого обывателя — абсолютно ничего не понятно. Хотя бы используемые термины расшифровали…
Здравствуйте, Антон! Давайте вместе поможем простому обывателю. Задавайте вопросы, что конкретно Вам не понятно. А я отредактирую статью и согласую с Вами.
Какой отступ делать от дна тумбы до нижней линии направляющей?
Здравствуйте, Владимир!
При стандартной высоте тумбы 720 мм и трёх ящиках два по 177мм и один нижний 356мм, разметка сверху вниз такая: 135, 310 и 660. Т.е. ответ на Ваш вопрос 44мм
Здравствутйе. Подскажите, если глубина по корпусу 350мм, то какого размера направляшку скрытого монтажа лучше устанавливать? И правда ли, что направляющие скрытого монтажа много отнимают места по глубине у ящика?
Здравствуйте, Валерий! Соответственно 350, только лучше если глубина корпуса будет 360. Иначе при закрывании направляющие будут стучать о заднюю стенку. Неправда.
А какая высота боковин должна быть у ящиков,если высота модуля 720. А ящики два по 177 и один 357?
Здравствуйте, Сергей!
Внутренняя глубина 100, боковины 127.
Внутренняя глубина 250, боковины 277.
Хмммм. Сверлим под эксцентрик, вставляем наколки(продаются в магазинах мебельной фурнитуры) прикладываем фасад, слегка ударяем по фасаду, с обратной стороны остаются наметки наколкой. Сверлим , вешаем фасад)
Что можете сказать шариковых направляющих скрытого монтажа от Боярд? С механизмом push-to-open.
Здравствуйте, Махач! Для своих денег фурнитура неплохая. Надёжная!
Здравствуйте. Подскажите пожалуйста, будет ли расчет отличаться если направляющие марки FGV будут не только скрытого монтажа, но и полного выдвижения с доводчиком.
Здравствуйте, Дмитрий! Расчёт ящиков от направляющих полного и неполного выдвижения не отличается
Здравствуйте! Подскажите пожалуйста, можно ли установить на направляющие скрытого монтажа выдвижную полку под клавиатуру (760*360 мм), и как правильно подобрать направляющие? Полка встраиваемая, т.е. слева и справа от полки боковые стенки стола. Буду очень признателен за ответ, т.к. в сети информации не нашел.
Здравствуйте, Дмитрия! Расчитывайте полку в размер ящика по ширине и глубине.
Здравствуйте, подскажите как установить ящик если его принудительно (с хорошим усилием) выдернули с места, но вот установить обратно не могу! Направляющие не выдвигаются , у меня они по дну ящика , может там секретная кнопка? Фирму я не знаю?!
Здравствуйте, Пелагея!
Скиньте мне фото направляющих на Ватсапп 89503348869. Я помогу Вам.
Здравствуйте. В чем может быть причина что с одной стороны полку не дотягивает (+/- 2 мм). Направляющие установлены по размерам и уровню, ящик переставлял и на соседней тумбочке тоже исправно работает, направляющюю ставил другую на это место та же история (тоесть проблема не в направляющей и не в ящике).
Проверьте диагональ шкафа
Здравствуйте, возник вопрос, и нигде не могу найти ответ… для чего делать ящики квадро с 4 боковинами+фасад? (имеется ввиду нужна ли вторая планка за фасадом) Не было бы лучше собрать 3 боковины и донышко на конфирматы, а фасад присоединить ко всему остальному на эксцентриковые стяжки. И детали лишней нет, и в ящике места больше и визуально симпатичнее. Понимаю, что эксцентриками немного сложнее, но есть ли еще какие то противопоказания к такой конструкции?
Здравствуйте, Сергей!
Правильно мыслите! Нет никаких противопоказаний и выглядит ящик при такой конструкции, гораздо симпатичнее. Опять же, больше используется внутреннее пространство ящика. Одни плюсы. В этой статье, я описал лёгкий и точный метод присадки фасада и боковин ящика под эксцентрики.
Здравствуйте. Подскажите. В инструкции к Боярдовским направляющим скрытого монтажа подразумевается, что фасад будет держаться только за счет крепления к замкам расположенным на дне ящика. Будет ли надежно держаться фасад при таком креплении?
Источник

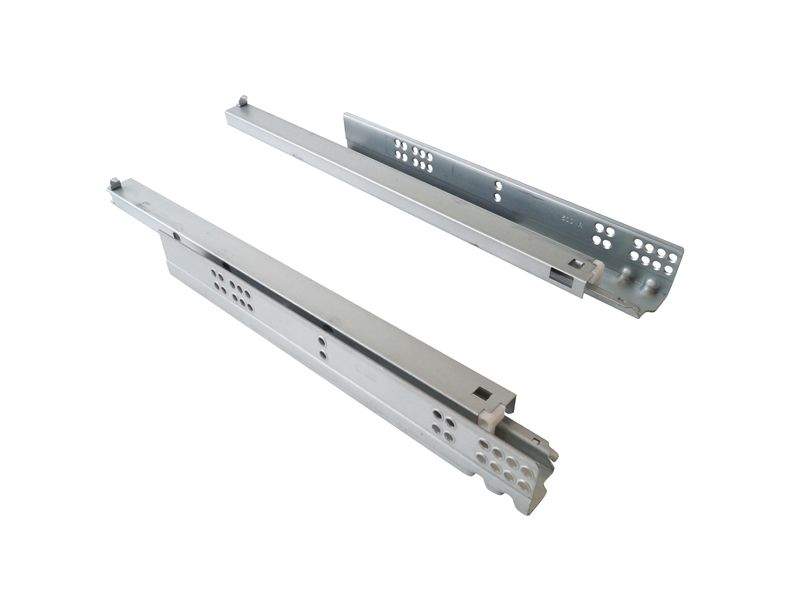

Направляющие скрытого монтажа Firmax (полного выдвижения) L=400мм, для ЛДСП 16 мм с доводчиком, (2 направляющие + 2 крепления)
Скрытого монтажа
| Тип выдвижения |
Направляющие скрытого монтажа FIRMAX (с нижним креплением) — это высококачественный продукт, производимый в Китае по заказу Компании ТБМ. Направляющие скрытого крепления FIRMAX имеют ряд достоинств: — допустимая нагрузка до 25 кг; Компания ТБМ предлагает услуги по бесплатной доставке товара. Мы доставляем товар точно в срок в городах России и стран СНГ.Условия осуществления бесплатной доставкиРозничные закупки для Москвы и МО:
Оптовые закупки для Москвы и МО:
Розничные и оптовые закупки для регионов:
Источник Adblock |
Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Содержание
- 1 Шариковые направляющие FIRMAX скрытого монтажа с плавной доводкой
- 1.1 Схема присадки направляющих и крепления кронштейнов
- 1.2 Схемы присадки кронштейнов и расчета длины направляющих
- 2 Вклад участников
|
|
Техническое описание:
|
В основе направляющих используются валики специальной конфигурации. Благодаря их использованию при работе направляющих отсутствуют лишние шумы.
Для плавного закрвания ящика, в направляющие встроен демпфер, который срабатывает на расстоянии 31 мм от края корпуса.
Схема присадки направляющих и крепления кронштейнов
| Схема присадки направляющих: | 11111 Схема расчета внутреннего пространства ящика: |
|
|
|
| 11111 SKW — внутреннее пространство ящика | |
| 11111 LW — внутренняя ширина корпуса | |
|
111 111 111 111 |
Схемы присадки кронштейнов и расчета длины направляющих
| Схема для расчета длины направляющих: | |
| 11111 Для ящиков с накладными фасадами: | |
|
11 |
|
| Схема присадки кронштейнов: | |
|
|
|
| 11111 Для ящиков с вкладными фасадами: | |
|
|
|
|
11 11 11 |
Вклад участников
Чернов Александр
Обратная связь Автору
Привет, уважаемый читатель! Всё чаще клиенты заказывают направляющие скрытого монтажа. И я прекрасно их понимаю, потому-что они превосходят по качеству шариковые. К тому же внутреннее пространство тумбы используется максимально.
Ящик выглядит красиво на скрытых направляющих. Плавность хода сравнима с дорогими брендами. Отлично работающий доводчик, позволяет наслаждаться тишиной. Вы будете рады узнать, что монтаж и демонтаж освоит даже хозяйка.
Направляющие скрытого монтажа расчёт ширины
Для расчёта ширины лобовой и задней планки ящика, отнимаем от внутренней ширины тумбы 42 мм. Где 32 мм это боковины ящика и 10 мм это зазоры по 5мм между боковинами и ящиком. Длина ящика всегда на 10 мм меньше направляющей. Например если направляющая на 500, то ящик будет 490 мм.
Направляющие скрытого монтажа расчёт высоты ящика
Боковые по высоте рассчитываются на 11 мм больше внутренней высоты ящика.Чтобы скрыть направляющие скрытого монтажа. Т.е. если внутренняя высота ящика 100 мм, то высота боковой планки = 100 мм (лобовая или задняя планка) + 16 мм (дно) +11 мм (нижний зазор) = 127 мм высота боковых планок.
Помни, что ширина боковины тумбы всегда больше на 10 чем длина направляющей. Т.е. если направляющие на 500 мм, то боковины тумбы 510 мм. Иначе ящик будет упираться в заднюю стенку. Как показала практика, заявляных в инструкции 5 мм мало.
В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.
Установка направляющих скрытого монтажа
Если Вы возьмёте в руки направляющую, то увидите на заднем конце крючок. Он предназначен для фиксации ящика по заду. Чтобы разметить отверстия для крючков, необходимо поставить ящик на направляшки и надавить ящиком на крючки — они отпечатаются.
А теперь посмотрите на фиксаторы. Они держат ящик с лицевой стороны.Прикручиваем их ко дну ящика, заподлицо с краем, 16 ми саморезами (идут в комплекте). С их помощью появляется регулировка ящика по высоте. Чтобы снять ящик, достаточно отжать синие флажки и поднять короб вверх.
Направляющие скрытого монтажа схема установки
Разметку по высоте, производим опираясь на высоту шефлотов. Раскладываем рядом с боковиной фасады на родную высоту. На боковину — направляющие, не ниже нижней точки фасада.Фиксируем высоту рулеткой, проводим горизонтальную линию и переносим такой же размер на соседнюю боковину.
В инструкции указано, что крепить направляшку надо в четвёртое отверстие на глубину 37 мм. Закрепив таким образом — фасад ящика не плотно прижимался к торцам боковины. Сместил на 39 мм и зазор исчез. Использовал Боярдовские направляющие скрытого монтажа.
Как быстро и ровно закрепить фасад на ящик с направляющими скрытого монтажа.
Обратите внимание на мой метод точного крепления фасада к ящику без рулетки. Для этого необходимо засверлить боковину ящика под шток эксцентрика и на отверстие наклеить небольшой кусок двустороннего скотча. Продавить его пальцем, затем выставить фасад на родную высоту и приклеить его к ящику.
Теперь резким движением отдёргиваем фасад от ящика. Скотч остаётся на фасаде, т.к. площадь соприкосновения с фасадом у скотча больше, чем с торцом ящика. След отверстия остаётся на скотче. Керним, убираем скотч и делаем присадку. Лучше использовать синий двусторонний скотч.
Итог
Теперь Вам известно то же, что знаю я. Вы способны установить направляющие скрытого монтажа без лишних движений. Система очень проста и не требует умственных усилий. Выполняйте инструкции и наслаждайтесь плавностью хода!
Если Вам понадобится деталировка корпусной или встроенной мебели , обращайтесь. Мы обязательно обсудим условия сотрудничества и придём к единому мнению. За умеренный процент за свой труд, я подготовлю для Вас подробный проект в назначенные сроки.
Что бы Вам хотелось добавить к этой статье?
Расскажите мне о своём опыте в комментариях.
Мне будет очень интересно послушать Ваши истории!
С хорошими мыслями о Вас, эксперт в мебельных вопросах
Ре́кун Дмитрий.
Не забудьте поделиться этой статьей в социальных сетях
Войдите в ОК
Популярные видео
Монтаж мебельного ящика на направляющих скрытого монтажа Firmax 3D Control
Установка, регулировка и демонтаж мебельного ящика на направляющих скрытого монтажа Firmax 3D Control своими руками.
Подробная инструкция от ТБМ по сборке, установке и демонтажу мебельного ящика с направляющими скрытого монтажа.
Скачать библиотеку «Петли и системы выдвижения Firmax фирмы ТБМ» для системы «Базис» можно по ссылке — http://www.bazissoft.ru/service/file_archive/furniture/tbm/Model-TBM-Firmax/
В этом ролике вы увидите, как правильно рассчитать и собрать мебельный ящик, чтобы установить направляющие скрытого монтажа Firmax. Как отрегулировать направляющие скрытого монтажа по горизонтали, высоте и глубине.
http://www.tbm.ru/catalog/search/?q=Firmax+3D+Control&search_area=inOpt
Направляющие скрытого монтажа являются самым популярным видом фурнитуры для производителей корпусной мебели. Благодаря своей конструкции, направляющие закрепляются таким образом, что их не видно на боковинах выдвижного ящика. Еще совсем недавно направляющие такого типа имели возможность регулировки фасада лишь в двух плоскостях, но время идет, и мебельная фурнитура постоянно совершенствуется на основании текущих трендов на рынке мебельных комплектующих.
Firmax 3D Control — направляющие скрытого монтажа с возможностью регулировки фасада в трех плоскостях (высота, ширина, глубина). Регулировка осуществляется за счет специальных фиксаторов направляющих, идущих в комплекте. Данная регулировка позволит компенсировать все неточности при монтаже фасада. Firmax 3D Control справляются с сильно нагруженными ящиками (нагрузка до 40 кг). Данный продукт прошел все необходимые испытания и имеет сертификат качества TUV Rheinland.
Помимо направляющих с интегрированным доводчиком существуют направляющие с возможностью открывания ящика при касании к фасаду. Данный механизм является идеальным вариантом в случае, если вы не хотите использовать мебельные ручки в мебельном изделии.
Корпусная мебель и кухня своими руками.
title
Привет, уважаемый читатель! Всё чаще клиенты заказывают направляющие скрытого монтажа. И я прекрасно их понимаю, потому-что они превосходят по качеству шариковые. К тому же внутреннее пространство тумбы используется максимально.
Ящик выглядит красиво на скрытых направляющих. Плавность хода сравнима с дорогими брендами. Отлично работающий доводчик, позволяет наслаждаться тишиной. Вы будете рады узнать, что монтаж и демонтаж освоит даже хозяйка.
Направляющие скрытого монтажа расчёт ширины
Для расчёта ширины лобовой и задней планки ящика, отнимаем от внутренней ширины тумбы 42 мм. Где 32 мм это боковины ящика и 10 мм это зазоры по 5мм между боковинами и ящиком. Длина ящика всегда на 10 мм меньше направляющей. Например если направляющая на 500, то ящик будет 490 мм.
Направляющие скрытого монтажа расчёт высоты ящика
Боковые по высоте рассчитываются на 11 мм больше внутренней высоты ящика.Чтобы скрыть направляющие скрытого монтажа. Т.е. если внутренняя высота ящика 100 мм, то высота боковой планки = 100 мм (лобовая или задняя планка) + 16 мм (дно) +11 мм (нижний зазор) = 127 мм высота боковых планок.
Помни, что ширина боковины тумбы всегда больше на 10 чем длина направляющей. Т.е. если направляющие на 500 мм, то боковины тумбы 510 мм. Иначе ящик будет упираться в заднюю стенку. Как показала практика, заявляных в инструкции 5 мм мало.
В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.
Установка направляющих скрытого монтажа
Если Вы возьмёте в руки направляющую, то увидите на заднем конце крючок. Он предназначен для фиксации ящика по заду. Чтобы разметить отверстия для крючков, необходимо поставить ящик на направляшки и надавить ящиком на крючки — они отпечатаются.
А теперь посмотрите на фиксаторы. Они держат ящик с лицевой стороны.Прикручиваем их ко дну ящика, заподлицо с краем, 16 ми саморезами (идут в комплекте). С их помощью появляется регулировка ящика по высоте. Чтобы снять ящик, достаточно отжать синие флажки и поднять короб вверх.
Направляющие скрытого монтажа схема установки
Разметку по высоте, производим опираясь на высоту шефлотов. Раскладываем рядом с боковиной фасады на родную высоту. На боковину — направляющие, не ниже нижней точки фасада.Фиксируем высоту рулеткой, проводим горизонтальную линию и переносим такой же размер на соседнюю боковину.
В инструкции указано, что крепить направляшку надо в четвёртое отверстие на глубину 37 мм. Закрепив таким образом — фасад ящика не плотно прижимался к торцам боковины. Сместил на 39 мм и зазор исчез. Использовал Боярдовские направляющие скрытого монтажа.
Как быстро и ровно закрепить фасад на ящик с направляющими скрытого монтажа.
Обратите внимание на мой метод точного крепления фасада к ящику без рулетки. Для этого необходимо засверлить боковину ящика под шток эксцентрика и на отверстие наклеить небольшой кусок двустороннего скотча. Продавить его пальцем, затем выставить фасад на родную высоту и приклеить его к ящику.
Теперь резким движением отдёргиваем фасад от ящика. Скотч остаётся на фасаде, т.к. площадь соприкосновения с фасадом у скотча больше, чем с торцом ящика. След отверстия остаётся на скотче. Керним, убираем скотч и делаем присадку. Лучше использовать синий двусторонний скотч.
Итог
Теперь Вам известно то же, что знаю я. Вы способны установить направляющие скрытого монтажа без лишних движений. Система очень проста и не требует умственных усилий. Выполняйте инструкции и наслаждайтесь плавностью хода!
Если Вам понадобится деталировка корпусной или встроенной мебели , обращайтесь. Мы обязательно обсудим условия сотрудничества и придём к единому мнению. За умеренный процент за свой труд, я подготовлю для Вас подробный проект в назначенные сроки.
Что бы Вам хотелось добавить к этой статье?
Расскажите мне о своём опыте в комментариях.
Мне будет очень интересно послушать Ваши истории!
С хорошими мыслями о Вас, эксперт в мебельных вопросах
Ре́кун Дмитрий.
Не забудьте поделиться этой статьей в социальных сетях
