Навес для шкафа регулируемый инструкция установка

Выбор крепежей для кухонных шкафов: виды, преимущества, процесс монтажа

Современные кухонные гарнитуры включают в себя не только тумбы, но и навесные шкафы, которые крепятся на стене с помощью специальной фурнитуры. Они используются для хранения посуды, продуктов и других кухонных принадлежностей. Поскольку навесные модули с содержимым внутри имеют довольно большой вес, их крепление должно быть надежным. Выбирая навесы для кухонных шкафов, следует руководствоваться не только личными предпочтениями, но и особенностями стены, а также ее материалом и другими нюансами.

Кухонные навесные шкафы обычно устанавливаются на определенной высоте. Если гарнитур делается под заказ, то установкой впоследствии занимаются рабочие, но при желании, монтаж мебели можно осуществить и самостоятельно. Существуют определенные стандарты расположения шкафчиков, чтобы ими удобно было пользоваться человеку среднего роста. Слишком высоким или, наоборот, низким людям придется корректировать параметры размещения мебели и подстраивать их под себя.

Высота

Несмотря на общепринятые значения, главное – это комфортная эксплуатация мебели, которая напрямую связана с ростом ее владельца. Хозяйка или хозяин должны спокойно дотягиваться до средних полок навесных шкафов без помощи стула или табурета.

Следует знать, что минимальным расстоянием от столешницы до нижнего края шкафчика считается 450 мм. Это позволит комфортно пользоваться рабочей поверхностью и размещать там необходимую мелкую бытовую технику вроде кофеварки, микроволновки, электрочайника и т.д. Но большинство салонов кухонной мебели считают оптимальным расстоянием – 600 мм.

Чтобы проще было определить наиболее удобный уровень для навешивания шкафов, следует ознакомиться с расчетами отношения человеческого роста и расстоянием до верхней полки модуля:

• рост от 1,55 до 1,6 метров – высота до верхней полки 1,75 метров;
• от 1,6 до 1,7 м – расстояние до полки 1,9 м;
• от 1,75 до 1,9 м – высота 2 метра.

Учитывая свой рост, можно без труда определить оптимальное для себя расстояние до верхней полки гарнитура.

Виды креплений и их особенности

После того, как выбрана высота для монтажа шкафов, следует определиться с видом крепления. Оно бывает различным: уголки, подвески и шина.

Уголки или подвески

Раньше при установке шкафов использовались специальные металлические подвески. Они крепились к задним торцам стенок модуля. На сегодняшний день такие приспособления уже не используются, так как они имеют довольно много недостатков. Например, невозможность регулировки положения шкафов после установки на стене. А то, насколько ровно они будут висеть, зависит лишь от точности разметки на стене.

Уголки – это практически то же самое, что и подвески, только крепятся они к крыше шкафчика. При их использовании важно определить верхнюю границу, на которой они будут установлены. Следует строго придерживаться одной горизонтальной линии, в противном случае навесные шкафы будут установлены неровно.

Монтаж на уголки или подвески – довольно трудоемкий процесс (по сравнению с шиной) требующий идеальной точности. В случае ошибки может потребоваться сделать новые отверстия в стене.

Если стены при ремонте кухни не выравнивались, то крепление на уголки будет лучшим вариантом. Устаревший способ – не значит плохой, просто придется потратить на монтаж немного больше времени, чем при использовании других видов крепежей.

Шина (планка)

Монтажная шина или планка для навешивания шкафов гораздо удобнее и экономит время. С такой работой можно справиться даже в одиночку, чего нельзя сказать об установке на уголки.

Крепление состоит из двух элементов – регулируемых навесов и специальной планки. Навес устанавливается внутри шкафа, в задней стенке которого необходимо сделать отверстие. К стене крепится шина, на которую в дальнейшем навешивается модуль.

Такой тип крепления имеет свои преимущества:

• Самостоятельный монтаж. С установкой навесных шкафов можно справиться самостоятельно, сначала закрепив на стене планку, а, затем, установив на нее модули.
• Возможность регулировки положения шкафа. При этом нет необходимости снимать мебель со стены, всю работу можно проделать навесу.
• Надежность. В отличие от крепления на уголки, вариант с планкой считается более надежным и способным выдерживать высокие нагрузки. Даже если пара саморезов в конструкции ослабнут, остальные будут хорошо удерживать модули.

Инструменты и подготовительные работы

Для того чтобы установить навесные шкафы своими руками при помощи навесов и монтажной планки, следует заранее подготовить необходимые инструменты:

1. Перфоратор или дрель (зависит от материала стены).
2. Шуруповерт и отвертку.
3. Строительный уровень, рулетку.
4. Ножовку по металлу.

Прежде чем приступить к процессу установки навесных шкафов, необходимо осуществить некоторые подготовительные работы. Самое главное – убедиться в прочности стен. Если гарнитур устанавливается на гипсокартон, то под лицевой поверхностью следует закрепить деревянный брус для прочности. В противном случае могут понадобиться дюбели бабочки в большом количестве.

При угловом гарнитуре, к углу кухни следует отнестись с повышенным вниманием. Если выложить его аккуратно, то во время установки углового шкафа не будет зазоров. Электропроводку лучше проложить заранее, чтобы не пришлось потом заниматься демонтажем мебели, а это лишняя работа и трата времени.

Для вытяжки лучше монтировать розетку под потолком прямо над ней. Так, можно избавиться от проводов в зоне плиты и рабочей поверхности. Да и в плане безопасности это большой плюс.

Финишная отделка стены обоями, плиткой или штукатуркой должна быть закончена до установки кухни. После навешивания модулей сделать это будет невозможно.

Процесс монтажа

Прежде всего, следует установить навесы на кухонном шкафчике. Этот процесс не представляет собой ничего сложного. Если задняя стенка модуля выполнена из ДВП, то необходимо вырезать в ней два небольших отверстия для крепежных лапок. После этого прижать навес к верхней панели шкафа и закрепить его двумя саморезами к боковой стенке.

Если задняя панель изготовлена из ЛДСП, то придется сделать вырез непосредственно под навес и зафиксировать его вровень с ламинатом. Но такой вариант встречается довольно редко.

Чтобы закрепить на стене металлическую направляющую для навешивания шкафов, необходимо выполнить следующие расчеты:

• Сложить высоту нижних тумб, расстояние между навесными и напольными модулями, высоту верхних шкафов. Например: 920+600+600 (тумбы, фартук, верхний модуль).
• Из получившегося результата следует отнять 45 мм на усадку навеса. В итоге получится размер, который следует отметить на стене.
• Далее, необходимо отметить по уровню горизонтальную линию и приложить металлическую планку. В ней через каждые 15-20 мм есть отверстия для креплений, но все их сверлить не надо, достаточно закрепить саморезы по углам навесных модулей.

Чтобы регулировка шкафов происходила легче, перед монтажом следует немного ослабить крепежную лапку и дать ей свободно двигаться вверх и вниз. После этого можно приступить к навешиванию шкафов, а далее, регулировать их на стене, чтобы все модули висели ровно. Между собой навесные элементы можно скрепить межсекционными стяжками для прочности и удобства.

Самостоятельная установка кухни – не такой сложный процесс, как может показаться. Первым делом важно определиться с креплением, и если предпочтение будет отдано навесам и планке, то монтаж реально осуществить в одиночку, без посторонней помощи. Перед установкой необходимо завершить все ремонтные работы и выполнить чистовую отделку стен в кухне, а также подготовить нужные инструменты. Не лишним будет заранее ознакомиться с процессом монтажа, посмотрев видеоуроки в интернете.

Источник

Какие бывают навесы для шкафов, как регулировать? Советы мастеров по выбору и монтажу

Гарнитуры для кухни состоят не только из нижнего яруса мебели, но и верхних шкафов, которые крепятся к стенам мебельной фурнитурой. Навесные модули используются для хранения часто используемой посуды, продуктов, кухонных принадлежностей, но они отличаются большим весом. Поэтому к вопросу их крепления к стене нужно подходить ответственно.

При выборе навесов для шкафов в кухонном гарнитуре нужно учитывать материалы стен, их особенности и множество других нюансов.

Виды мебельных механизмов навешивания

Монтажная планка

Монтажная планка – распространённый среди профессиональных сборщиков инструмент. Крепёжный элемент представляет собой продольную рейку из металла разной ширины, с множеством отверстий, просверлённых в ней на расстоянии от 5 см друг от друга.

Плюсы этого способа крепления навесных шкафов:

• С навесом модулей можно справиться самому.
• Повышается точность расположения мебели.
• Модули можно отрегулировать после навешивания.
• Насечки на планке помогают сориентироваться и выставить нужную длину.
• Устанавливать выравнивающие бордюры не нужно.
• Упрощается монтаж при установке и демонтаж при разборке кухни.

Минусов не так много:

• Цена комплекта для такого крепления достаточно высока.
• Из-за размеров планки шкафчики неплотно прилегают к стене, из-за чего видна заметная щель между стеной и модулями.
• В пространство между стеной и мебелью могут падать мелкие предметы.
• Установка мебельных модулей на монтажную планку требует предварительного выравнивания стен.

Классические изделия

Нерегулируемый угловой навес:

Классические навесы для шкафов — это пластины из металла определённой формы толщиной от полутора до 2 мм. Они прикручиваются саморезами к стене с дюбелями.

Простые подвесы имеют разное расположение отверстия для крепежа: оно может быть расположено как сверху, так и в центральной части пластины.

Однако, эта же особенность существенно осложняет саму процедуру установки – шкафчики долго приходится держать на весу, чтобы попасть на подвес. Крепление идёт по вертикальным стойкам, рассчитанным на шкафы, не предназначенные для высокой загрузки. Если паз расположен сверху, а число саморезов доходит до пяти – их можно использовать для шкафов с более высокой нагрузкой.

Нерегулируемый угловой навес. Крепление в данном случае выполняют болтами к верхней полке модульного короба и к стене. Монтаж проходит легко, но вид после его завершения оставляет желать лучшего – крепление видно со всех сторон. При этом форма позволяет повесить шкаф вплотную к стене или отодвинуть его.

Р-образные крепления. Установка выглядит так: на короб накручиваются саморезы (в вертикальную стойку и верхний горизонт), что укрепит конструкцию за счёт стяжек. Способ сокращает время установки за счёт отсутствия разметки, так как положение модулей по горизонтали можно регулировать.

Круглые врезные

Подвеска шкафов под запрессовку на круглые врезные навесы позволяет выдержать нагрузку до 20 кг. На каждый модуль идёт не менее двух навесов – разрешённая грузоподъёмность поднимается до 40 кг.

Плюсы круглых врезных навесов:

• Низкая цена.
• Доступность.
• Простота монтажа.
• Универсальность.
• Возможность не делать точные замеры.
• Надежность итоговой конструкции.
• Эстетически приятный вид шкафа после завершения монтажа – подвесы не видны снаружи.

Минусы:

• Необходимы царги или стенки из ДСП.
• Отсутствие систем регулировки.
• Нужна фреза с диаметром 30 мм для монтажа.

Сложные регулируемые

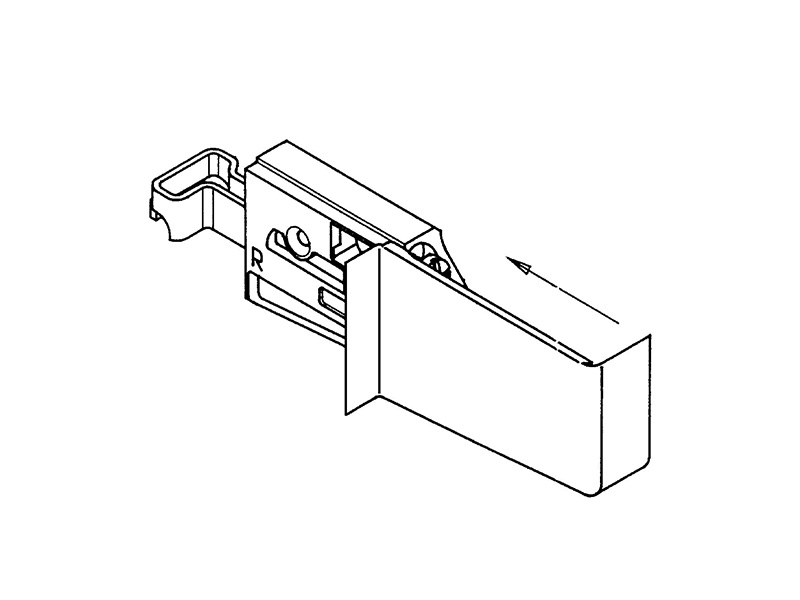

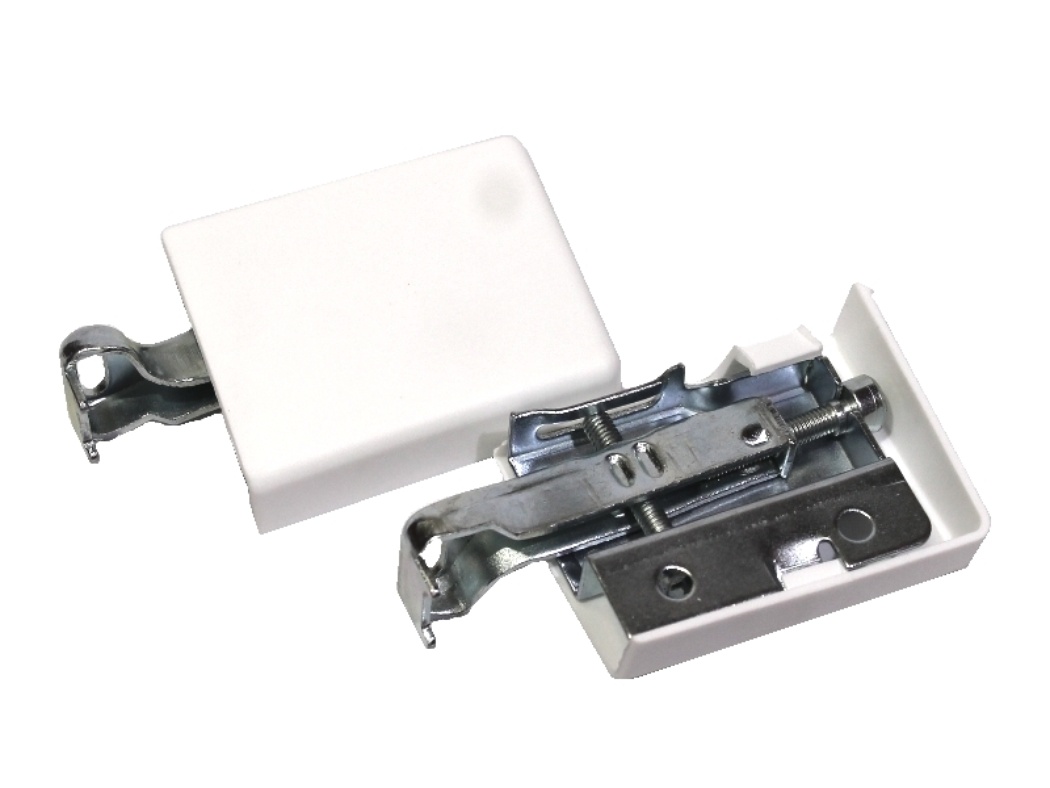

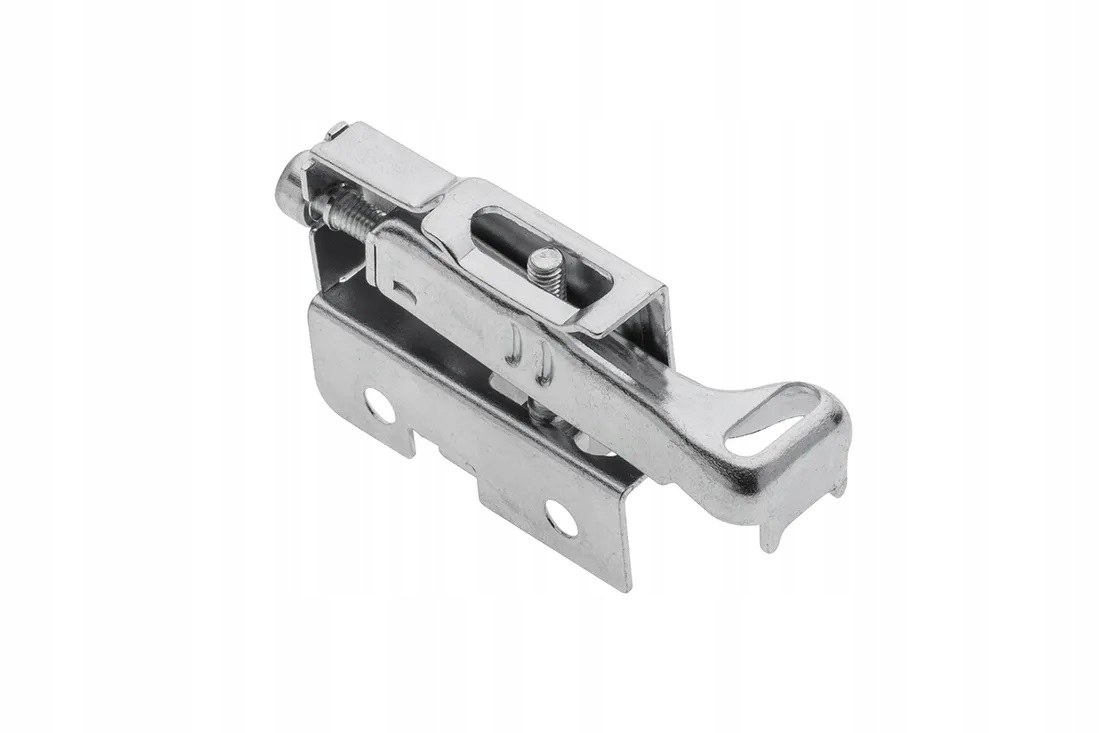

Эта фурнитура представляет собой небольшие пластиковые коробочки с головками регулировочных винтов, которые торчат наружу, а также несколькими отверстиями для фиксации. Материал таких коробочек разный, вплоть до долговечных цельнометаллических конструкций. В изделиях из металла вокруг отверстий есть вставки из металла для усиления механизма.

Это навесы с трёхмерной регулировкой:

• Вниз — до 7 мм.
• Вверх — до 11 мм.
• Назад — до 3,5 мм.
• Вперёд – до 12,5 мм.

Пара таких навесов может выдержать совокупный вес модуля до 130 кг.

Достоинства метода:

• Высокая надёжность, долговечность конструкции.
• После монтажа навесы незаметны, они не портят вид шкафа.
• Большие возможности для регулирования шкафа, крепления позволяют легко подвинуть шкаф вверх, вниз, а также вперёд и назад, добиваясь идеального выравнивания.

Недостатки:

• Если монтаж предполагает пробки, потребуется сверление монтажных отверстий.
• Цена такой фурнитуры выше, чем у классических навесов.
• Крепления не универсальны, необходимы левые и правые навесы.
• Нужны монтажные планки.

С предохранением

Такой навес также обладает эстетически приятным внешним видом и функцией скрытого монтажа за задней стенкой модуля. Допустимая нагрузка – до 130 кг на пару креплений. Чтобы повесить шкаф таким способом, дополнительно потребуется монтажная рейка.

Как регулировать: пошаговая инструкция

Выбор высоты и необходимые замеры

По технологии сборки перед установкой кухонных гарнитуров нужно тщательно выровнять стены и сделать прямой угол (90 градусов) там, где будет производиться установка углового шкафа. Заранее необходимо выполнить все электромонтажные работы, установить кухонный фартук, вытяжку.

Следующий шаг – измерение высоты навеса секций. По нормативам от поверхности рабочего стола до дна верхнего ящика должно быть не менее 45 сантиметров свободного пространства. На практике, чаще всего, обычно удобное расстояние составляет 50–60 см.

Чтобы определить, на какую высоту крепить шкафчики, потребуется узнать рост всех жильцов, которые будут пользоваться кухней. Человек должен без помощи и сторонних предметов дотягиваться до всего того, что лежит на верхних полках шкафчиков.

• Для жильцов со средним ростом 160 см потребуется установить шкафчики так, чтобы расстояние до дна модуля составляло не менее 175 см.
• При росте выше 175 см рекомендуемая высота полок составит 187 см.
• При росте членов семьи 175–190 см рекомендуется вешать полки так, чтобы расстояние до верхней полки не превышало 2 метров.

Материалы и инструменты

Выбор материалов, инструментов для монтажа – важный этап: от качества крепежа будет зависеть надёжность всей конструкции, её безопасность. Вам потребуется:

• Электрическая дрель или перфоратор.
• Набор свёрл по дереву и бетону.
• Строительный уровень.
• Рулетка.
• Шуруповёрт или несколько обычных отвёрток.
• Молоток.
• Маркер.
• Простой карандаш.
• Струбцины.
• Крепёжная фурнитура, в т. ч. винты, дюбели для них, монтажная планка, стяжки для скрепления модулей между собой.

Как установить?

Процесс начинается с установки дрели или перфоратора и установки первого шурупа в стену. Можно временно подвесить модуль, отметить место, где будет находиться второе отверстие. Шкаф затем необходимо снять, а отверстие в отмеченном месте просверлить. Затем потребуется установить навесы. Для этого:

1. В задней стенке модуля требуется проделать отверстие, поместить в него лапку фурнитуры.
2. Навес требуется прижать к верхней стенке шкафчика, прикрутить крепёж к боковым сторонам самого ящика.

Если материал задней стенки шкафчика – ЛДСП или МДФ, отверстие потребуется делать целиком под коробку подвеса, а крепить на одном уровне с наружной стороной плиты. Иначе петля крепления не перекроет заднюю стенку ящика, что сделает невозможным его установку.

Как крепить металлическую направляющую?

Для установки монтажной рейки потребуется произвести расчёты:

• H – высота, на которой требуется разместить монтажную планку;
• h1 – высота нижней секции гарнитура;
• h2 – высота фартука, который будет установлен на кухне;
• h3 – высота верхних модулей;
• 45 мм – показатель возможной усадки крепления.

После расчётов можно приступать креплению планки.

Установка кухонной мебели

1. Для этого потребуется полностью ослабить лапку, добиться того, чтобы она легко двигалась, затем навесить шкафы на рейку с её помощью.
2. Когда все модули установлены на свои места, потребуется провести регулировку всех подвесных ящиков гарнитура, скрепить их между собой мебельными стяжками.
3. Если все шкафчики установлены, на гарнитур может быть установлен декоративный плинтус. Эта деталь замаскирует некрасивый вид торчащих креплений.

Особенности навешивания на гипсокартон

Гипс – рыхлый материал, поэтому стены, отделанные гипсокартоном, нельзя просто просверлить саморезами и добиться надёжного крепления навесных модулей. Со временем крепёж раскрошит материал стены, а вся конструкция рухнет вниз.

Нельзя применять также классическую систему крепления на дюбелях, так как листы гипсокартона при отделке крепятся на каркас из металлических профилей, значит, между листом гипсокартона и стеной есть свободное пространство.

Надёжность крепления модульных кухонь на стены, выровненные листами ДСП, зависит от выбора материалов. Для монтажа вам понадобятся:

• Заворачивающиеся дюбели, предназначенные специально для гипсокартона.
• Разжимные анкеры (молли).
• Дюбель «Зонтик».
• Закладной брус.
• Специальная шина для фиксации рук.

Советы мастеров по выбору и монтажу навесных крепежей

Чтобы самостоятельно повесить кухню, потребуется опыт и внимание к рекомендациям действующих мастеров:

• Перед установкой мебели определите, как будет выглядеть кухонный фартук – внахлёст или впритык. От этого будут зависеть разметка и итоговый вид конструкции.
• При использовании монтажной планки фиксируйте зацепы в ней специальными винтами.
• Учтите, что крепёжная рейка должна располагаться на 3–4 см ниже верхней кромки задней стенки шкафчика.
• При сверлении стен сначала сделайте небольшие ямки пробойником, а затем продолжайте сверлить.
• Если штукатурка не выдерживает сверления, просверлите сначала небольшую дырку, а затем рассверлите его до нужного размера.

Самое главное при выборе навесов для кухонных модулей – следить за качеством материалов. Необходимо проверять проделанную работу, чтобы избежать ошибок и затягивания сроков.

Полезное видео

Видео-инструкция об установке верхних кухонных шкафов на навесы и планку:
