Руководство для пользователя
1
Уважаемый покупатель!
Благодарим Вас за то, что Вы отдали предпочтение нашему водонагревателю. Вы приобрели
газовый проточный водонагреватель с электронным устройством, позволяющим автоматически
производить включение аппарата при открывании крана воды.
При покупке аппарата проверьте:
комплектность поставки;
соответствие давления и вида (природный или сжиженный) газа, используемого у Вас,
давлению и виду газа, указанным в разделе 15 данного руководства и в табличке на аппарате.
Также требуйте заполнения торгующей организацией талонов на гарантийный ремонт.
При покупке аппарата с использованием кредита должен быть составлен график платежей с
указанием суммы, подлежащей выплате. График платежей должен быть подписан Покупателем с
указанием даты и расшифровкой подписи.
Данное руководство по эксплуатации совмещено с инструкции по монтажу, обслуживанию и
ремонту и содержит сведения о правилах эксплуатации и ухода за водонагревателем, сведения о
техническом обслуживании и порядке установки водонагревателя. Соблюдение вышеуказанных
правил обеспечит длительную, безотказную и безопасную работу изделия. Пожалуйста, прочтите
внимательно это руководство и следуйте приведенным в нем указаниям.
С уважением, ООО «Армавирский завод газовой аппаратуры», г. Армавир
Телефон Службы единой технической поддержки 8-800-555-40-35
(звонок на территории России бесплатный, время работы службы: с ПН по ПТ с 9.00 до 17.00 (мск))
Установка аппарата, инструктаж владельца о принципах действия и правилах эксплуатации
аппарата, техническое обслуживание, устранение неисправностей и ремонт производятся только
специализированной сервисной организацией.
Проверка и очистка дымохода, ремонт системы водопроводных коммуникаций проводятся
жилищно-эксплуатационными службами по заявке владельца аппарата.
Ответственность за безопасную эксплуатацию аппарата и за содержание его в надлежащем
состоянии несет его владелец.
Несоблюдение изложенных в руководстве мер безопасности и правил установки, пользования и
технического обслуживания может привести к пожару, ожогу, отравлению газом или окисью
углерода (СО).
ООО «Армавирский завод газовой аппаратуры» постоянно ведет работу по
усовершенствованию выпускаемой продукции и оставляет за собой право вносить необходимые
изменения в конструкцию водонагревателя. Данные изменения могут быть не отражены в
руководстве по эксплуатации.
05.09.2012
АППАРАТ ВОДОНАГРЕВАТЕЛЬНЫЙ ПРОТОЧНЫЙ ГАЗОВЫЙ БЫТОВОЙ NEVA 4510
РУКОВОДСТВО ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
Уважаемый покупатель!
Вы приобрели газовый проточный водонагреватель с электронным устройством, позволяющим автоматически производить его розжиг при открывании крана горячей воды.
Аппарат имеет цифровой индикатор, позволяющий контролировать температуру нагрева воды, вытекающей из крана.
Благодарим Вас за то, что Вы отдали предпочтение нашему водонагревателю.
При покупке аппарата проверьте комплектность, а также требуйте заполнения торгующей организацией талонов на гарантийный ремонт.
Это руководство содержит сведения о порядке установки аппарата, правилах пользования и технического обслуживания, о мерах безопасности при эксплуатации аппарата, соблюдение которых обеспечит длительную безотказную и безопасную работу изделия. Пожалуйста, прочтите его внимательно и следуйте приведенным в нем указаниям.
Установка аппарата, инструктаж владельца о принципах действия и правилах эксплуатации аппарата, техническое обслуживание, устранение неисправностей и ремонт проводятся эксплуатационной организацией газового хозяйства или другими организациями, имеющими лицензию на данный вид деятельности.
Проверка и очистка дымохода, ремонт и наблюдение за системой водопроводных коммуникаций проводятся владельцем аппарата или домоуправлением.
Ответственность за безопасную эксплуатацию аппарата и за содержание его в надлежащем состоянии несет его владелец.
ПРИЛОЖЕНИЕ. Шаблон разметки места крепления кронштейнов для навешивания аппарата.
1 УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
- В целях собственной безопасности и во избежание выхода из строя аппарата запрещается:
а) самостоятельно устанавливать и запускать аппарат в работу;
б) в помещении, где установлен аппарат, закрывать решетку или зазор в нижней части двери или стены, предназначенные для притока воздуха, необходимого для горения газа;
в) пользоваться аппаратом при отсутствии тяги в дымоходе;
г) пользоваться неисправным аппаратом;
д) самостоятельно разбирать и ремонтировать аппарат;
е) вносить изменения в конструкцию аппарата;
ж) оставлять работающий аппарат без надзора;
з) прикасаться во время работы аппарата к облицовке в районе смотрового окна и непосредственной близости от него, а также к трубе отвода продуктов сгорания вблизи газоотводящего устройства аппарата, т.к. температура нагрева может достигать 100 °С.
- При установке аппарата в неотапливаемом помещении в зимнее время необходимо слить из него воду.
- При нормальной работе аппарата и при исправном газопроводе в помещении не должно ощущаться запаха газа.
ЕСЛИ ВЫ ПОЧУВСТВОВАЛИ ЗАПАХ ГАЗА:
а) закройте кран подачи газа, находящийся на газопроводе перед аппаратом;
б) откройте окна и двери для проветривания помещения, обеспечив максимальный приток свежего воздуха;
в) не включайте и не выключайте электрический свет или какие-либо электроприборы;
г) не пользуйтесь открытым огнем (зажигалками, спичками и т.п.);
д) не курите;
е) немедленно вызовите аварийную службу газового хозяйства по тел. 04.
При обнаружении неисправности в работе аппарата необходимо обратиться в
службу газового хозяйства и до устранения неисправностей аппаратом не пользоваться.
- Действия в экстремальных условиях
При нормальной работе аппарата при закрытии крана горячей воды основная горелка должна погаснуть.
В случае если после закрытия крана горячей воды основная горелка продолжает гореть, необходимо отключить подачу газа на горелку с помощью газового запорного крана, установленного перед аппаратом, и вызвать службу газового хозяйства.
- При пользовании неисправным аппаратом или при невыполнении вышеуказанных правил эксплуатации может произойти отравление газом или окисью углерода (СО), находящимися в продуктах неполного сгорания газа, а также привести к пожару.
- Первыми признаками отравления являются: тяжесть в голове, сильное сердцебиение, шум в ушах, головокружение, общая слабость. Затем могут появиться тошнота, рвота, одышка, нарушение двигательных функций. Пострадавший может внезапно потерять сознание.
{C}
- Для оказания первой помощи необходимо:
- вынести пострадавшего на свежий воздух;
- расстегнуть стесняющую дыхание одежду; дать понюхать нашатырный спирт;
тепло укрыть, но не давать уснуть и вызвать скорую помощь.
- В случае отсутствия дыхания немедленно вынести пострадавшего в теплое помещение со свежим воздухом и производить искусственное дыхание, не прекращая его до приезда врача.
2 ОПИСАНИЕ И РАБОТА ИЗДЕЛИЯ
- Назначение изделия

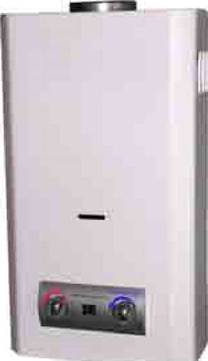

- Аппарат водонагревательный проточный газовый бытовой NEVA-4510 (ВПГ-15-223-В11-Р2) ТУ, именуемый в дальнейшем «аппарат», предназначен для нагревания воды, используемой в санитарных целях (мытье посуды, стирка, купание) в квартирах, коттеджах, дачных домах.
- Аппарат предназначен для работы на природном газе по ГОСТ 5542-87 или сжиженном газе по ГОСТ 20448-90.
- При изготовлении на заводе аппарат настраивается на определенный вид газа, указанный в табличке на аппарате и в разделе «Свидетельство о приемке» настоящего руководства.
Обозначение аппарата:
ВПГ- 15-223-В11-УХЛ 4.2, где
В — аппарат водонагревательный,
П — проточный.
Г — газовый;
15 — номинальная производительность, кВт;
22з — аппарат работает на природном и сжиженном газах;
В11 — отвод продуктов сгорания через дымоход;
УХЛ 4.2 — климатическое исполнение.
- Технические характеристики
|
Параметры |
Значение |
|
2.2.1. Номинальная тепловая мощность, кВт |
17 |
|
2.2.2. Теплопроизводительность, кВт |
15 |
|
2.2.3 Коэффициент полезного действия, %, не менее |
88 |
|
2.2.4. Номинальное давление газа, Па (мм вод.ст.): природного сжиженного |
1274 (130) 1960 (200) 2940 (300) |
|
2.2.5. Номинальный расход газа, м^/час: природного сжиженного |
1,95 0,77 |
|
2.2.6. Давление подводимой воды для нормальной работы аппарата, кПа |
30…600 |
|
2.2.7. Мин. расход воды, необходимый для зажигания основной горелки, л/мин |
2,5 |
|
2.2.8. Расход воды при нагреве на ДТ=40°С, л/мин |
5,3 |
|
2.2.9. Расход воды при нагреве на ДТ=25°С, л/мин |
8,5 |
|
2.2.10. Разрежение в дымоходе, Па (мм вод.ст.): не менее не более |
2,0 (0,2) 30,0 (3,0) |
|
2.2.11. Температура продуктов сгорания, °С, не менее |
110 |
|
2.2.12. Розжиг аппарата |
Электронный |
|
2.2.13. Габаритные размеры аппарата, мм высота ширина глубина |
648 356 218 |
|
2.2.14. Масса аппарата, не более, кг |
10,4 |
2.3.1 Составные части изделия
Составные части изделия, поясняющие принцип устройства аппарата и требующие технического обслуживания во время эксплуатации, показаны на рис. 1
1- облицовка; 2- каркас; 3- блок водогазовый; 4- ручка регулятора водяного; 5- ручка регулятора газового; 6- электромагнитный клапан газового блока; 7- горелка с коллектором; 8- теплообменник; 9- датчик от перегрева воды; 10- датчик по тяге; 11- газоот- водящее устройство(ГОУ); 12- свеча электронного розжига горелки; 13- датчик контроля пламени ионизационный; 14- отсек батарейный; 15- блок управления электронный; 16- индикатор цифровой температуры горячей воды; 17- окно смотровое; 18- микровыключатель; 19- входной патрубок водяного блока (подвод воды); 20- входной патрубок газового блока (подвод газа); 21- отвод воды; 22- пробка сливная, 23- датчик температуры горячей воды
2.3.2 Комплект поставки
Комплект поставки представлен в таблице.
|
№ |
Обозначение |
Наименование |
Количество |
|
1 |
3227-00.000 |
Водонагреватель NEVA-4510 |
1 |
|
2 |
3227-00.000 РЭ |
Руководство по монтажу и эксплуатации |
1 |
|
3 |
Упаковка |
1 |
|
|
4 |
Гибкая подводка |
1 |
|
|
5 |
Комплект элементов крепления |
1 |
|
|
6 |
Шланг душевой с насадкой |
1 |
|
|
7 |
3103-00.014 |
Резиновая прокладка |
2 |
2.4 Описание аппарата и назначение основных узлов
- Аппарат настенного типа имеет прямоугольную форму, образуемую съемной облицовкой 1, установленной на каркасе 2 (см. рис. 1).
- В аппарате применена электронная система зажигания, получающая питание от двух батареек типа R20 напряжением по 1,5 В, расположенных в батарейном отсеке 14.
- Подключение электронного блока 15 к батарейному отсеку 14 осуществляется при помощи микровыключателя 18, срабатывающего при протоке воды через водяной регулятор 1 (см. рис. 2)
- Комфортность пользования аппаратом достигается благодаря включению водонагревателя простым открыванием крана горячей воды.
- Назначение основных узлов аппарата:
Водогазовый блок (рис.2), представляет собой единый блок и состоит из двух регуляторов:- водяного А и газового Б.
>

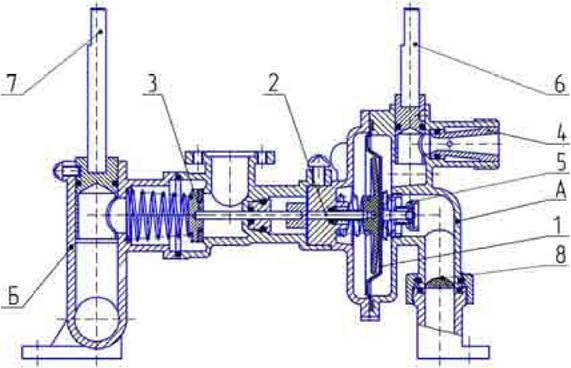

Рисунок 2 Блок водогазовый
А- регулятор водяной; Б- регулятор газовый; 1- мембрана; 2- шток; 3- клапан газовый; 4- трубка Вентури; 5- регулятор расхода воды; 6- стержень регулятора водяного; 7- стержень регулятора газового; 8- фильтр
Конструкция регулятора водяного А обеспечивает доступ газа к основной горелке только при наличии протока воды, одновременно обеспечивая срабатывание электромагнитного клапана 6 (см. рис. 1).
Конструкция газового регулятора Б является частью газовой арматуры, регулирующий подачу газа между газовой сетью и горелкой.
Водогазовый блок содержит мембрану 1, шток 2, клапан газовый 3, трубку Вентури 4, регулятор расхода воды 5, стержень регулятора водяного 6; стержень регулятора газового 7; и фильтр 8. Водогазовый блок предназначен для включения
Уважаемый покупатель!
Вы приобрели газовый проточный водонагреватель с электронным устройством, позволяющим автоматически производить его розжиг при открывании крана горячей воды.
Аппарат имеет цифровой индикатор, позволяющий контролировать температуру нагрева воды, вытекающей из крана.
Благодарим Вас за то, что Вы отдали предпочтение нашему водонагревателю.
При покупке аппарата проверьте комплектность, а также требуйте заполнения торгующей организацией талонов на гарантийный ремонт.
Это руководство содержит сведения о порядке установки аппарата, правилах пользования и технического обслуживания, о мерах безопасности при эксплуатации аппарата, соблюдение которых обеспечит длительную безотказную и безопасную работу изделия. Пожалуйста, прочтите его внимательно и следуйте приведенным в нем указаниям.
Установка аппарата, инструктаж владельца о принципах действия и правилах эксплуатации аппарата, техническое обслуживание, устранение неисправностей и ремонт проводятся эксплуатационной организацией газового хозяйства или другими организациями, имеющими лицензию на данный вид деятельности.
Проверка и очистка дымохода, ремонт и наблюдение за системой водопроводных коммуникаций проводятся владельцем аппарата или домоуправлением.
Ответственность за безопасную эксплуатацию аппарата и за содержание его в надлежащем состоянии несет его владелец.
ПРИЛОЖЕНИЕ. Шаблон разметки места крепления кронштейнов для навешивания аппарата.
1 УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
- В целях собственной безопасности и во избежание выхода из строя аппарата запрещается:
а) самостоятельно устанавливать и запускать аппарат в работу;
б) в помещении, где установлен аппарат, закрывать решетку или зазор в нижней части двери или стены, предназначенные для притока воздуха, необходимого для горения газа;
в) пользоваться аппаратом при отсутствии тяги в дымоходе;
г) пользоваться неисправным аппаратом;
д) самостоятельно разбирать и ремонтировать аппарат;
е) вносить изменения в конструкцию аппарата;
ж) оставлять работающий аппарат без надзора;
з) прикасаться во время работы аппарата к облицовке в районе смотрового окна и непосредственной близости от него, а также к трубе отвода продуктов сгорания вблизи газоотводящего устройства аппарата, т.к. температура нагрева может достигать 100 °С.
- При установке аппарата в неотапливаемом помещении в зимнее время необходимо слить из него воду.
- При нормальной работе аппарата и при исправном газопроводе в помещении не должно ощущаться запаха газа.
ЕСЛИ ВЫ ПОЧУВСТВОВАЛИ ЗАПАХ ГАЗА:
а) закройте кран подачи газа, находящийся на газопроводе перед аппаратом;
б) откройте окна и двери для проветривания помещения, обеспечив максимальный приток свежего воздуха;
в) не включайте и не выключайте электрический свет или какие-либо электроприборы;
г) не пользуйтесь открытым огнем (зажигалками, спичками и т.п.);
д) не курите;
е) немедленно вызовите аварийную службу газового хозяйства по тел. 04.
При обнаружении неисправности в работе аппарата необходимо обратиться в
службу газового хозяйства и до устранения неисправностей аппаратом не пользоваться.
- Действия в экстремальных условиях
При нормальной работе аппарата при закрытии крана горячей воды основная горелка должна погаснуть.
В случае если после закрытия крана горячей воды основная горелка продолжает гореть, необходимо отключить подачу газа на горелку с помощью газового запорного крана, установленного перед аппаратом, и вызвать службу газового хозяйства.
- При пользовании неисправным аппаратом или при невыполнении вышеуказанных правил эксплуатации может произойти отравление газом или окисью углерода (СО), находящимися в продуктах неполного сгорания газа, а также привести к пожару.
- Первыми признаками отравления являются: тяжесть в голове, сильное сердцебиение, шум в ушах, головокружение, общая слабость. Затем могут появиться тошнота, рвота, одышка, нарушение двигательных функций. Пострадавший может внезапно потерять сознание.
{C}
- Для оказания первой помощи необходимо:
- вынести пострадавшего на свежий воздух;
- расстегнуть стесняющую дыхание одежду; дать понюхать нашатырный спирт;
тепло укрыть, но не давать уснуть и вызвать скорую помощь.
- В случае отсутствия дыхания немедленно вынести пострадавшего в теплое помещение со свежим воздухом и производить искусственное дыхание, не прекращая его до приезда врача.
2 ОПИСАНИЕ И РАБОТА ИЗДЕЛИЯ
- Назначение изделия
- Аппарат водонагревательный проточный газовый бытовой NEVA-4510 (ВПГ-15-223-В11-Р2) ТУ, именуемый в дальнейшем «аппарат», предназначен для нагревания воды, используемой в санитарных целях (мытье посуды, стирка, купание) в квартирах, коттеджах, дачных домах.
- Аппарат предназначен для работы на природном газе по ГОСТ 5542-87 или сжиженном газе по ГОСТ 20448-90.
- При изготовлении на заводе аппарат настраивается на определенный вид газа, указанный в табличке на аппарате и в разделе «Свидетельство о приемке» настоящего руководства.
Обозначение аппарата:
ВПГ- 15-223-В11-УХЛ 4.2, где
В — аппарат водонагревательный,
П — проточный.
Г — газовый;
15 — номинальная производительность, кВт;
22з — аппарат работает на природном и сжиженном газах;
В11 — отвод продуктов сгорания через дымоход;
УХЛ 4.2 — климатическое исполнение.
- Технические характеристики
|
Параметры |
Значение |
|
2.2.1. Номинальная тепловая мощность, кВт |
17 |
|
2.2.2. Теплопроизводительность, кВт |
15 |
|
2.2.3 Коэффициент полезного действия, %, не менее |
88 |
|
2.2.4. Номинальное давление газа, Па (мм вод.ст.): природного сжиженного |
1274 (130) 1960 (200) 2940 (300) |
|
2.2.5. Номинальный расход газа, м^/час: природного сжиженного |
1,95 0,77 |
|
2.2.6. Давление подводимой воды для нормальной работы аппарата, кПа |
30…600 |
|
2.2.7. Мин. расход воды, необходимый для зажигания основной горелки, л/мин |
2,5 |
|
2.2.8. Расход воды при нагреве на ДТ=40°С, л/мин |
5,3 |
|
2.2.9. Расход воды при нагреве на ДТ=25°С, л/мин |
8,5 |
|
2.2.10. Разрежение в дымоходе, Па (мм вод.ст.): не менее не более |
2,0 (0,2) 30,0 (3,0) |
|
2.2.11. Температура продуктов сгорания, °С, не менее |
110 |
|
2.2.12. Розжиг аппарата |
Электронный |
|
2.2.13. Габаритные размеры аппарата, мм высота ширина глубина |
648 356 218 |
|
2.2.14. Масса аппарата, не более, кг |
10,4 |
2.3.1 Составные части изделия
Составные части изделия, поясняющие принцип устройства аппарата и требующие технического обслуживания во время эксплуатации, показаны на рис. 1
1- облицовка; 2- каркас; 3- блок водогазовый; 4- ручка регулятора водяного; 5- ручка регулятора газового; 6- электромагнитный клапан газового блока; 7- горелка с коллектором; 8- теплообменник; 9- датчик от перегрева воды; 10- датчик по тяге; 11- газоот- водящее устройство(ГОУ); 12- свеча электронного розжига горелки; 13- датчик контроля пламени ионизационный; 14- отсек батарейный; 15- блок управления электронный; 16- индикатор цифровой температуры горячей воды; 17- окно смотровое; 18- микровыключатель; 19- входной патрубок водяного блока (подвод воды); 20- входной патрубок газового блока (подвод газа); 21- отвод воды; 22- пробка сливная, 23- датчик температуры горячей воды
2.3.2 Комплект поставки
Комплект поставки представлен в таблице.
|
№ |
Обозначение |
Наименование |
Количество |
|
1 |
3227-00.000 |
Водонагреватель NEVA-4510 |
1 |
|
2 |
3227-00.000 РЭ |
Руководство по монтажу и эксплуатации |
1 |
|
3 |
Упаковка |
1 |
|
|
4 |
Гибкая подводка |
1 |
|
|
5 |
Комплект элементов крепления |
1 |
|
|
6 |
Шланг душевой с насадкой |
1 |
|
|
7 |
3103-00.014 |
Резиновая прокладка |
2 |
2.4 Описание аппарата и назначение основных узлов
- Аппарат настенного типа имеет прямоугольную форму, образуемую съемной облицовкой 1, установленной на каркасе 2 (см. рис. 1).
- В аппарате применена электронная система зажигания, получающая питание от двух батареек типа R20 напряжением по 1,5 В, расположенных в батарейном отсеке 14.
- Подключение электронного блока 15 к батарейному отсеку 14 осуществляется при помощи микровыключателя 18, срабатывающего при протоке воды через водяной регулятор 1 (см. рис. 2)
- Комфортность пользования аппаратом достигается благодаря включению водонагревателя простым открыванием крана горячей воды.
- Назначение основных узлов аппарата:
Водогазовый блок (рис.2), представляет собой единый блок и состоит из двух регуляторов:- водяного А и газового Б.
>
Рисунок 2 Блок водогазовый
А- регулятор водяной; Б- регулятор газовый; 1- мембрана; 2- шток; 3- клапан газовый; 4- трубка Вентури; 5- регулятор расхода воды; 6- стержень регулятора водяного; 7- стержень регулятора газового; 8- фильтр
Конструкция регулятора водяного А обеспечивает доступ газа к основной горелке только при наличии протока воды, одновременно обеспечивая срабатывание электромагнитного клапана 6 (см. рис. 1).
Конструкция газового регулятора Б является частью газовой арматуры, регулирующий подачу газа между газовой сетью и горелкой.
Водогазовый блок содержит мембрану 1, шток 2, клапан газовый 3, трубку Вентури 4, регулятор расхода воды 5, стержень регулятора водяного 6; стержень регулятора газового 7; и фильтр 8. Водогазовый блок предназначен для включения
1
Уважаемый покупатель!
Благодарим Вас за то, что Вы отдали предпочтение нашему водонагревателю. Вы приобрели
газовый проточный водонагреватель с электронным устройством, позволяющим автоматически производить включение аппарата при открывании крана воды.
При покупке аппарата проверьте:
комплектность поставки;
соответствие давления и вида (природный или сжиженный) газа, используемого у Вас,
давлению и виду газа, указанным в разделе данного руководства и в табличке на аппарате.
Также требуйте заполнения торгующей организацией талонов на гарантийный ремонт. При покупке аппарата с использованием кредита должен быть составлен график платежей с
указанием суммы, подлежащей выплате. График платежей должен быть подписан Покупателем с указанием даты и расшифровкой подписи.
Данное руководство по эксплуатации совмещено с инструкции по монтажу, обслуживанию и
ремонту и содержит сведения о правилах эксплуатации и ухода за водонагревателем, сведения о техническом обслуживании и порядке установки водонагревателя. Соблюдение вышеуказанных правил обеспечит длительную, безотказную и безопасную работу изделия. Пожалуйста, прочтите внимательно это руководство и следуйте приведенным в нем указаниям.
С уважением, ООО «Армавирский завод газовой аппаратуры», г. Армавир
Телефон Службы единой технической поддержки 8-800-555-40-35
(звонок на территории России бесплатный, время работы службы: с ПН по ПТ с 9.00 до 17.00 (мск))
Установка аппарата, инструктаж владельца о принципах действия и правилах эксплуатации
аппарата, техническое обслуживание, устранение неисправностей и ремонт производятся только специализированной сервисной организацией.
Проверка и очистка дымохода, ремонт системы водопроводных коммуникаций проводятся
жилищно-эксплуатационными службами по заявке владельца аппарата.
Ответственность за безопасную эксплуатацию аппарата и за содержание его в надлежащем
состоянии несет его владелец.
Несоблюдение изложенных в руководстве мер безопасности и правил установки, пользования и
технического обслуживания может привести к пожару, ожогу, отравлению газом или окисью углерода (СО).
ООО «Армавирский завод газовой аппаратуры» постоянно ведет работу по
усовершенствованию выпускаемой продукции и оставляет за собой право вносить необходимые изменения в конструкцию водонагревателя. Данные изменения могут быть не отражены в руководстве по эксплуатации.
05.09.2012
Инструменты
-7 votes
+
Голос за!
—
Голос против!
Газовая колонка Neva 4510 представляет собой оборудование, способное работать как на сжиженном, так и на природном газе. Данная модель хорошо подходит тем, кто не обладает значительным бюджетом на покупку такого оборудования. Отзывов на нее тоже немало, и практически все из них хвалебные. Стоит узнать, действительно ли за такую малую цену в $150 реально приобрести надежную и долговечную технику.
Оглавление:
- Технические характеристики газовой колонки Neva 4510
- Преимущества газовой колонки Neva 4510
- Недостатки газовой колонки Neva 4510
Технические характеристики газовой колонки Neva 4510
- производительность находится на уровне 10 литров в минуту,
- мощность — 17 кВт,
- минимально допустимое давление воды в системе — 0,3 Бар,
- максимально допустимое — 6 Бар,
- в газовой колонке используется автоподжиг,
- получаемый уровень КПД составляет 84%,
- максимально допустимое давление воды — 1 МПа,
- номинальный расход природного газа — 1,95 м3/ч,
- номинальный расход сжиженного газа — 0,64 м3/ч,
- номинальное давление природного газа 1,3-2,0 кПа,
- номинальное давление сжиженного газа — 2,9 кПа,
- требуемый диаметр трубы дымоотвода: 125 мм.
Благодаря возможности работать даже при показатели давления поступаемой воды всего в 0,15 атмосфер колонка станет хорошим выбором для дома, коммуникации которого имеют проблему с подводом. Тем не менее, производителем не рекомендуется частая эксплуатация колонки в неблагоприятных условиях.
Преимущества газовой колонки Neva 4510
- даже при изменении интенсивности поступающего потока воды температура воды поддерживается в заданном режиме,
- многоуровневая система безопасности обеспечит автоматическое отключение от сети в случае сбоев,
- цифровой дисплей,
- теплообменник изготовлен из меди, без примеси других металлов,
- хорошее соотношении цены и качества возводят эту модель на лидирующие позиции в своем ценовом сегменте,,
- медный встроенный теплообменник,
- современный дизайн,
- большой проход воды,
- при правильной эксплуатации требует вызова мастера только раз в год, при проведении планового технического обслуживания.
Сама газовая колонка заслужила разносторонние отзывы. С одной стороны, при ее цене ожидать чудес явно не стоит. С другой стороны, при ее эксплуатации все чаще проявляются конструктивные огрехи.
Автоматика позволяет включаться колонке только при открытии крана, в остальное же время она находится в «спящем» режиме. Это позволяет экономить электроэнергию, затрачиваемую на работу колонки.
Судя по отзывам, не все положительные стороны от более старших моделей передались газовой колонке Neva 4510. Несмотря на ее конструктивную простоту, диапазон регулировок явно завышен.
Недостатки газовой колонки Neva 4510
- Газовая колонка чувствительна к качеству подаваемой воды. Не редкостью становится ситуация, когда при подаче ржавой воды из водопроводы каналы просто забивается, из-за чего начинает падать рабочее давление. Несмотря на то, что по шкале каждый кран имеет около пятнадцать положений для регулировки, пользователи подмечают другой диапазон регулировок газовых форсунок. По сути, упоминается сведения о всего трех положениях.
- Часто колонка нагревает воду до чересчур высокой температуры, что характерно и для накопительных водонагревателей. В основном режиме колонка нагревает воду до 45°С. При этом часто автоматическая защита служит и определенным недостатком. К примеру, при одновременном открытии и холодного крана бывают случаи срабатывания и автоматического выключения колонки.
- При откручивании крана более чем наполовину разрекламированный низкий уровень шума явно превышает значения в буклете. Пользователи отмечают настолько сильный контраст, что в таком случае колонка заглушает даже разговор на спокойных тонах, а это уровень 60 дБ. Проблема кроется в работе самого радиатора.
- Заявленная медь в теплообменнике ценна чаще для собирателей драгоценных металлов. Из-за жесткой воды на теплообменнике быстро образуется накипь. Поскольку медь не вступает в химические реакции с большинством чистящих средств, то очистить теплообменник от накипи крайне затруднительно. Как подмечают технологи, использование нагревательных элементов из нержавеющей стали было бы целесообразнее.
- Так же подмечается, что газовая колонка часто работает в разном диапазоне температур. Конечно, контрастный душ — это полезно для здоровья, вот правда не каждому человеку он приятен, особенно если это в принудительном порядке. Так же часто встречаются жалобы на частые протечки, из-за которых и сама газовая колонка часто выходит из строя.
В целом, имеется неоднозначная картина. С одной стороны есть немало хвалебных отзывов. Настолько хвалебных и профессионально написанных, что возникает подозрение на нанятых копирайтеров. С другой стороны, есть немало и негативных отзывов об одних и тех же недостатках конструкции. Похоже, что перед покупателем стоит непростая задача: довериться отзывам, либо же купить самому эту модель и вскоре присоединиться к одной из сторон.
Общий принцип работы газовых колонок Нева и их виды
В состав любого водонагревателя входит газовая горелка, располагающаяся под теплообменником. Продукты горения отводятся из зоны сжигания газа через специальную трубу, находящуюся над горелкой и теплообменником. Принцип работы газовой колонки основан на подогреве воды, движущейся по трубе, находящейся внутри теплообменника. Тепло, вырабатываемое в процессе сжигания газа, обеспечивает подогрев водяного узла газовой колонки до заданного уровня. Максимальная температура зависит от конструктивных особенностей конкретного агрегата.
Производитель предлагает различные виды агрегатов, различающихся по мощности, типу розжига, конструктивным особенностям камеры сгорания.
Статья по теме:
Информация о производителе колонок
«Балтийская газовая компания» (BaltGaz Групп) работает с 1995 года. Сегодня концерн является лидером рынка РФ в сегменте разработки, производства и реализации газовых водонагревателей и котлов.
В группу входят два крупных завода: петербургский «Газаппарат» и «Армавирский завод газ. аппаратуры». Реализация готового оборудования и запасных частей производится концерном оптом и в розницу бытовым и промышленным потребителям. Точки продажи открыты более чем в 1500 населенных пунктах РФ и стран ближнего зарубежья. Количество авторизованных сервисных центров – более 400.
В продукции BaltGaz Групп объединены российский инженерный опыт и передовые европейские технологии. Газовые колонки производятся под брендами Neva и Neva Lux (NEVA и NEVA LUX). Качество их исполнения и уровень экологической безопасности соответствуют мировым нормам, а цена ниже, чем у заграничных аналогов.
Очистка теплообменника, удаление накипи
Одной из распространенных неисправностей газовых колонок является недостаточный нагрев воды
. Как правило, причиной этому является образование внутри трубки теплообменника слоя накипи, которая не дает воде прогреваться до заданной температуры и снижает напор воды на выходе, что в итоге ведет к повышенному расходу газа газовой колонкой. Накипь является плохим проводником тепла и, покрыв трубку теплообменника изнутри, образует своеобразную теплоизоляцию. Газ открыт на полную катушку, а вода не прогревается.
Накипь образуется в случае большей жесткости водопроводной воды. Какая у вас вода в водопроводе, легко узнать, заглянув в электрочайник. Если дно электрочайника, покрыты белым налетом, значит, вода в водопроводе жесткая, и теплообменник точно так же покрывается изнутри накипью. Поэтому периодически нужно из теплообменника накипь удалять.
В продаже есть специальные устройства для удаления накипи и ржавчины в системах горячей воды, например, Cillit KalkEx Mobile и промывочные жидкости. Но они очень дорогие и для домашнего применения не доступны. Принцип работы очистителей простой. Имеется емкость, в которой вмонтирован насос, как в стиральной машине для откачки воды из бака. К трубкам теплообменника газовой колонки подсоединяются две трубки от устройства удаления накипи. Промывочный реагент подогревается и прокачивается через трубку теплообменника, даже без снятия его. Накипь растворяется в реагенте и с ним выводится и трубки теплообменника.
Для прочистки теплообменника от накипи без применения средств автоматизации необходимо его снять и продуть трубку, чтобы в ней не оставалось воды. Реагентом для очистки может послужить антинакипин, обыкновенный уксус или лимонная кислота (100 грамм порошка лимонной кислоты растворяется в 500 мл горячей воды). Теплообменник помещают в емкость с водой. Достаточно, чтобы в воду была погружена только его третья часть. Через воронку или тонкую трубку полностью заполняют трубку теплообменника реагентом. Заливать нужно в трубку теплообменника с конца, который ведет к нижнему витку, чтобы реагент вытеснил весь воздух.
Поставить емкость на газовую плиту и довести воду в до кипения, минут десять прокипятить, выключить газ и дать воде остыть. Далее теплообменник устанавливается в газовую колонку и подсоединяется только к трубе, подводящей воду. На выходящий патрубок теплообменника надевается шланг, второй его конец опускается в канализацию или любую емкость. Открывается кран подачи воды в колонку, вода вытеснит реагент с растворенной в нем накипью. Если нет большой емкости для кипячения, то можно и просто залить в теплообменник подогретый реагент и выдержать несколько часов. При толстом слое накипи для полного ее удаления операцию прочистки, возможно, потребуется повторить несколько раз.
Техническая характеристика Нева-4511
- Производительность 11 л/мин. (+25 градусов)
- Расход энерго — ресурса природный 2,2 м3/ч, сжиженный 1,66 м3/ч
- Камера — открытого типа
- Мощность 21 кВт
- Тип розжига – электронный
- Диаметр дымоотвода 11-12,5 см
- КПД – 87%
Агрегат имеет классическую форму, незамысловатый дизайн и не большие габариты 55,6*22,1*29 см. его вес составляет 10 кг. На передней панели установлены речки/реле для регулировки подачи воды и количества газа, а также электронный дисплей, который показывает до какой температуры нагрелась вода в кране.
Теплообменник двухъярусный. Материал изготовления медь. Его трубы намеренно сделаны большего диаметра – это значительно уменьшает количество накипи.
Запуск устройства происходит автоматически при открытии «горячего» крана. Искра – автоматическая электронная, работает от батареек. Направлена на подающуюся струю газа.
( 2 оценки, среднее 5 из 5 )
Руководство для пользователя
1
Уважаемый покупатель!
Благодарим Вас за то, что Вы отдали предпочтение нашему водонагревателю. Вы приобрели
газовый проточный водонагреватель с электронным устройством, позволяющим автоматически
производить включение аппарата при открывании крана воды.
При покупке аппарата проверьте:
комплектность поставки;
соответствие давления и вида (природный или сжиженный) газа, используемого у Вас,
давлению и виду газа, указанным в разделе 15 данного руководства и в табличке на аппарате.
Также требуйте заполнения торгующей организацией талонов на гарантийный ремонт.
При покупке аппарата с использованием кредита должен быть составлен график платежей с
указанием суммы, подлежащей выплате. График платежей должен быть подписан Покупателем с
указанием даты и расшифровкой подписи.
Данное руководство по эксплуатации совмещено с инструкции по монтажу, обслуживанию и
ремонту и содержит сведения о правилах эксплуатации и ухода за водонагревателем, сведения о
техническом обслуживании и порядке установки водонагревателя. Соблюдение вышеуказанных
правил обеспечит длительную, безотказную и безопасную работу изделия. Пожалуйста, прочтите
внимательно это руководство и следуйте приведенным в нем указаниям.
С уважением, ООО «Армавирский завод газовой аппаратуры», г. Армавир
Телефон Службы единой технической поддержки 8-800-555-40-35
(звонок на территории России бесплатный, время работы службы: с ПН по ПТ с 9.00 до 17.00 (мск))
Установка аппарата, инструктаж владельца о принципах действия и правилах эксплуатации
аппарата, техническое обслуживание, устранение неисправностей и ремонт производятся только
специализированной сервисной организацией.
Проверка и очистка дымохода, ремонт системы водопроводных коммуникаций проводятся
жилищно-эксплуатационными службами по заявке владельца аппарата.
Ответственность за безопасную эксплуатацию аппарата и за содержание его в надлежащем
состоянии несет его владелец.
Несоблюдение изложенных в руководстве мер безопасности и правил установки, пользования и
технического обслуживания может привести к пожару, ожогу, отравлению газом или окисью
углерода (СО).
ООО «Армавирский завод газовой аппаратуры» постоянно ведет работу по
усовершенствованию выпускаемой продукции и оставляет за собой право вносить необходимые
изменения в конструкцию водонагревателя. Данные изменения могут быть не отражены в
руководстве по эксплуатации.
05.09.2012
АППАРАТ ВОДОНАГРЕВАТЕЛЬНЫЙ ПРОТОЧНЫЙ ГАЗОВЫЙ БЫТОВОЙ NEVA 4510
РУКОВОДСТВО ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
Уважаемый покупатель!
Вы приобрели газовый проточный водонагреватель с электронным устройством, позволяющим автоматически производить его розжиг при открывании крана горячей воды.
Аппарат имеет цифровой индикатор, позволяющий контролировать температуру нагрева воды, вытекающей из крана.
Благодарим Вас за то, что Вы отдали предпочтение нашему водонагревателю.
При покупке аппарата проверьте комплектность, а также требуйте заполнения торгующей организацией талонов на гарантийный ремонт.
Это руководство содержит сведения о порядке установки аппарата, правилах пользования и технического обслуживания, о мерах безопасности при эксплуатации аппарата, соблюдение которых обеспечит длительную безотказную и безопасную работу изделия. Пожалуйста, прочтите его внимательно и следуйте приведенным в нем указаниям.
Установка аппарата, инструктаж владельца о принципах действия и правилах эксплуатации аппарата, техническое обслуживание, устранение неисправностей и ремонт проводятся эксплуатационной организацией газового хозяйства или другими организациями, имеющими лицензию на данный вид деятельности.
Проверка и очистка дымохода, ремонт и наблюдение за системой водопроводных коммуникаций проводятся владельцем аппарата или домоуправлением.
Ответственность за безопасную эксплуатацию аппарата и за содержание его в надлежащем состоянии несет его владелец.
ПРИЛОЖЕНИЕ. Шаблон разметки места крепления кронштейнов для навешивания аппарата.
1 УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
- В целях собственной безопасности и во избежание выхода из строя аппарата запрещается:
а) самостоятельно устанавливать и запускать аппарат в работу;
б) в помещении, где установлен аппарат, закрывать решетку или зазор в нижней части двери или стены, предназначенные для притока воздуха, необходимого для горения газа;
в) пользоваться аппаратом при отсутствии тяги в дымоходе;
г) пользоваться неисправным аппаратом;
д) самостоятельно разбирать и ремонтировать аппарат;
е) вносить изменения в конструкцию аппарата;
ж) оставлять работающий аппарат без надзора;
з) прикасаться во время работы аппарата к облицовке в районе смотрового окна и непосредственной близости от него, а также к трубе отвода продуктов сгорания вблизи газоотводящего устройства аппарата, т.к. температура нагрева может достигать 100 °С.
- При установке аппарата в неотапливаемом помещении в зимнее время необходимо слить из него воду.
- При нормальной работе аппарата и при исправном газопроводе в помещении не должно ощущаться запаха газа.
ЕСЛИ ВЫ ПОЧУВСТВОВАЛИ ЗАПАХ ГАЗА:
а) закройте кран подачи газа, находящийся на газопроводе перед аппаратом;
б) откройте окна и двери для проветривания помещения, обеспечив максимальный приток свежего воздуха;
в) не включайте и не выключайте электрический свет или какие-либо электроприборы;
г) не пользуйтесь открытым огнем (зажигалками, спичками и т.п.);
д) не курите;
е) немедленно вызовите аварийную службу газового хозяйства по тел. 04.
При обнаружении неисправности в работе аппарата необходимо обратиться в
службу газового хозяйства и до устранения неисправностей аппаратом не пользоваться.
- Действия в экстремальных условиях
При нормальной работе аппарата при закрытии крана горячей воды основная горелка должна погаснуть.
В случае если после закрытия крана горячей воды основная горелка продолжает гореть, необходимо отключить подачу газа на горелку с помощью газового запорного крана, установленного перед аппаратом, и вызвать службу газового хозяйства.
- При пользовании неисправным аппаратом или при невыполнении вышеуказанных правил эксплуатации может произойти отравление газом или окисью углерода (СО), находящимися в продуктах неполного сгорания газа, а также привести к пожару.
- Первыми признаками отравления являются: тяжесть в голове, сильное сердцебиение, шум в ушах, головокружение, общая слабость. Затем могут появиться тошнота, рвота, одышка, нарушение двигательных функций. Пострадавший может внезапно потерять сознание.
Уважаемый покупатель!
Вы приобрели газовый проточный водонагреватель с электронным устройством, позволяющим автоматически производить его розжиг при открывании крана горячей воды.
Аппарат имеет цифровой индикатор, позволяющий контролировать температуру нагрева воды, вытекающей из крана.
Благодарим Вас за то, что Вы отдали предпочтение нашему водонагревателю.
При покупке аппарата проверьте комплектность, а также требуйте заполнения торгующей организацией талонов на гарантийный ремонт.
Это руководство содержит сведения о порядке установки аппарата, правилах пользования и технического обслуживания, о мерах безопасности при эксплуатации аппарата, соблюдение которых обеспечит длительную безотказную и безопасную работу изделия. Пожалуйста, прочтите его внимательно и следуйте приведенным в нем указаниям.
Установка аппарата, инструктаж владельца о принципах действия и правилах эксплуатации аппарата, техническое обслуживание, устранение неисправностей и ремонт проводятся эксплуатационной организацией газового хозяйства или другими организациями, имеющими лицензию на данный вид деятельности.
Проверка и очистка дымохода, ремонт и наблюдение за системой водопроводных коммуникаций проводятся владельцем аппарата или домоуправлением.
Ответственность за безопасную эксплуатацию аппарата и за содержание его в надлежащем состоянии несет его владелец.
ПРИЛОЖЕНИЕ. Шаблон разметки места крепления кронштейнов для навешивания аппарата.
1 УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
- В целях собственной безопасности и во избежание выхода из строя аппарата запрещается:
а) самостоятельно устанавливать и запускать аппарат в работу;
б) в помещении, где установлен аппарат, закрывать решетку или зазор в нижней части двери или стены, предназначенные для притока воздуха, необходимого для горения газа;
в) пользоваться аппаратом при отсутствии тяги в дымоходе;
г) пользоваться неисправным аппаратом;
д) самостоятельно разбирать и ремонтировать аппарат;
е) вносить изменения в конструкцию аппарата;
ж) оставлять работающий аппарат без надзора;
з) прикасаться во время работы аппарата к облицовке в районе смотрового окна и непосредственной близости от него, а также к трубе отвода продуктов сгорания вблизи газоотводящего устройства аппарата, т.к. температура нагрева может достигать 100 °С.
- При установке аппарата в неотапливаемом помещении в зимнее время необходимо слить из него воду.
- При нормальной работе аппарата и при исправном газопроводе в помещении не должно ощущаться запаха газа.
ЕСЛИ ВЫ ПОЧУВСТВОВАЛИ ЗАПАХ ГАЗА:
а) закройте кран подачи газа, находящийся на газопроводе перед аппаратом;
б) откройте окна и двери для проветривания помещения, обеспечив максимальный приток свежего воздуха;
в) не включайте и не выключайте электрический свет или какие-либо электроприборы;
г) не пользуйтесь открытым огнем (зажигалками, спичками и т.п.);
д) не курите;
е) немедленно вызовите аварийную службу газового хозяйства по тел. 04.
При обнаружении неисправности в работе аппарата необходимо обратиться в
службу газового хозяйства и до устранения неисправностей аппаратом не пользоваться.
- Действия в экстремальных условиях
При нормальной работе аппарата при закрытии крана горячей воды основная горелка должна погаснуть.
В случае если после закрытия крана горячей воды основная горелка продолжает гореть, необходимо отключить подачу газа на горелку с помощью газового запорного крана, установленного перед аппаратом, и вызвать службу газового хозяйства.
- При пользовании неисправным аппаратом или при невыполнении вышеуказанных правил эксплуатации может произойти отравление газом или окисью углерода (СО), находящимися в продуктах неполного сгорания газа, а также привести к пожару.
- Первыми признаками отравления являются: тяжесть в голове, сильное сердцебиение, шум в ушах, головокружение, общая слабость. Затем могут появиться тошнота, рвота, одышка, нарушение двигательных функций. Пострадавший может внезапно потерять сознание.
- Для оказания первой помощи необходимо:
- вынести пострадавшего на свежий воздух;
- расстегнуть стесняющую дыхание одежду; дать понюхать нашатырный спирт;
тепло укрыть, но не давать уснуть и вызвать скорую помощь.
- В случае отсутствия дыхания немедленно вынести пострадавшего в теплое помещение со свежим воздухом и производить искусственное дыхание, не прекращая его до приезда врача.
2 ОПИСАНИЕ И РАБОТА ИЗДЕЛИЯ
- Назначение изделия
- Аппарат водонагревательный проточный газовый бытовой NEVA-4510 (ВПГ-15-223-В11-Р2) ТУ, именуемый в дальнейшем «аппарат», предназначен для нагревания воды, используемой в санитарных целях (мытье посуды, стирка, купание) в квартирах, коттеджах, дачных домах.
- Аппарат предназначен для работы на природном газе по ГОСТ 5542-87 или сжиженном газе по ГОСТ 20448-90.
- При изготовлении на заводе аппарат настраивается на определенный вид газа, указанный в табличке на аппарате и в разделе «Свидетельство о приемке» настоящего руководства.
Обозначение аппарата:
ВПГ- 15-223-В11-УХЛ 4.2, где
В — аппарат водонагревательный,
П — проточный.
Г — газовый;
15 — номинальная производительность, кВт;
22з — аппарат работает на природном и сжиженном газах;
В11 — отвод продуктов сгорания через дымоход;
УХЛ 4.2 — климатическое исполнение.
- Технические характеристики
|
Параметры |
Значение |
|
2.2.1. Номинальная тепловая мощность, кВт |
17 |
|
2.2.2. Теплопроизводительность, кВт |
15 |
|
2.2.3 Коэффициент полезного действия, %, не менее |
88 |
|
2.2.4. Номинальное давление газа, Па (мм вод.ст.): природного сжиженного |
1274 (130) 1960 (200) 2940 (300) |
|
2.2.5. Номинальный расход газа, м^/час: природного сжиженного |
1,95 0,77 |
|
2.2.6. Давление подводимой воды для нормальной работы аппарата, кПа |
30…600 |
|
2.2.7. Мин. расход воды, необходимый для зажигания основной горелки, л/мин |
2,5 |
|
2.2.8. Расход воды при нагреве на ДТ=40°С, л/мин |
5,3 |
|
2.2.9. Расход воды при нагреве на ДТ=25°С, л/мин |
8,5 |
|
2.2.10. Разрежение в дымоходе, Па (мм вод.ст.): не менее не более |
2,0 (0,2) 30,0 (3,0) |
|
2.2.11. Температура продуктов сгорания, °С, не менее |
110 |
|
2.2.12. Розжиг аппарата |
Электронный |
|
2.2.13. Габаритные размеры аппарата, мм высота ширина глубина |
648 356 218 |
|
2.2.14. Масса аппарата, не более, кг |
10,4 |
2.3.1 Составные части изделия
Составные части изделия, поясняющие принцип устройства аппарата и требующие технического обслуживания во время эксплуатации, показаны на рис. 1
1- облицовка; 2- каркас; 3- блок водогазовый; 4- ручка регулятора водяного; 5- ручка регулятора газового; 6- электромагнитный клапан газового блока; 7- горелка с коллектором; 8- теплообменник; 9- датчик от перегрева воды; 10- датчик по тяге; 11- газоот- водящее устройство(ГОУ); 12- свеча электронного розжига горелки; 13- датчик контроля пламени ионизационный; 14- отсек батарейный; 15- блок управления электронный; 16- индикатор цифровой температуры горячей воды; 17- окно смотровое; 18- микровыключатель; 19- входной патрубок водяного блока (подвод воды); 20- входной патрубок газового блока (подвод газа); 21- отвод воды; 22- пробка сливная, 23- датчик температуры горячей воды
2.3.2 Комплект поставки
Комплект поставки представлен в таблице.
|
№ |
Обозначение |
Наименование |
Количество |
|
1 |
3227-00.000 |
Водонагреватель NEVA-4510 |
1 |
|
2 |
3227-00.000 РЭ |
Руководство по монтажу и эксплуатации |
1 |
|
3 |
Упаковка |
1 |
|
|
4 |
Гибкая подводка |
1 |
|
|
5 |
Комплект элементов крепления |
1 |
|
|
6 |
Шланг душевой с насадкой |
1 |
|
|
7 |
3103-00.014 |
Резиновая прокладка |
2 |
2.4 Описание аппарата и назначение основных узлов
- Аппарат настенного типа имеет прямоугольную форму, образуемую съемной облицовкой 1, установленной на каркасе 2 (см. рис. 1).
- В аппарате применена электронная система зажигания, получающая питание от двух батареек типа R20 напряжением по 1,5 В, расположенных в батарейном отсеке 14.
- Подключение электронного блока 15 к батарейному отсеку 14 осуществляется при помощи микровыключателя 18, срабатывающего при протоке воды через водяной регулятор 1 (см. рис. 2)
- Комфортность пользования аппаратом достигается благодаря включению водонагревателя простым открыванием крана горячей воды.
- Назначение основных узлов аппарата:
Водогазовый блок (рис.2), представляет собой единый блок и состоит из двух регуляторов:- водяного А и газового Б.
>
Уважаемый покупатель!
Вы приобрели газовый проточный водонагреватель с электронным устройством, позволяющим автоматически производить его розжиг при открывании крана горячей воды.
Аппарат имеет цифровой индикатор, позволяющий контролировать температуру нагрева воды, вытекающей из крана.
Благодарим Вас за то, что Вы отдали предпочтение нашему водонагревателю.
При покупке аппарата проверьте комплектность, а также требуйте заполнения торгующей организацией талонов на гарантийный ремонт.
Это руководство содержит сведения о порядке установки аппарата, правилах пользования и технического обслуживания, о мерах безопасности при эксплуатации аппарата, соблюдение которых обеспечит длительную безотказную и безопасную работу изделия. Пожалуйста, прочтите его внимательно и следуйте приведенным в нем указаниям.
Установка аппарата, инструктаж владельца о принципах действия и правилах эксплуатации аппарата, техническое обслуживание, устранение неисправностей и ремонт проводятся эксплуатационной организацией газового хозяйства или другими организациями, имеющими лицензию на данный вид деятельности.
Проверка и очистка дымохода, ремонт и наблюдение за системой водопроводных коммуникаций проводятся владельцем аппарата или домоуправлением.
Ответственность за безопасную эксплуатацию аппарата и за содержание его в надлежащем состоянии несет его владелец.
ПРИЛОЖЕНИЕ. Шаблон разметки места крепления кронштейнов для навешивания аппарата.
1 УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
- В целях собственной безопасности и во избежание выхода из строя аппарата запрещается:
а) самостоятельно устанавливать и запускать аппарат в работу;
б) в помещении, где установлен аппарат, закрывать решетку или зазор в нижней части двери или стены, предназначенные для притока воздуха, необходимого для горения газа;
в) пользоваться аппаратом при отсутствии тяги в дымоходе;
г) пользоваться неисправным аппаратом;
д) самостоятельно разбирать и ремонтировать аппарат;
е) вносить изменения в конструкцию аппарата;
ж) оставлять работающий аппарат без надзора;
з) прикасаться во время работы аппарата к облицовке в районе смотрового окна и непосредственной близости от него, а также к трубе отвода продуктов сгорания вблизи газоотводящего устройства аппарата, т.к. температура нагрева может достигать 100 °С.
- При установке аппарата в неотапливаемом помещении в зимнее время необходимо слить из него воду.
- При нормальной работе аппарата и при исправном газопроводе в помещении не должно ощущаться запаха газа.
ЕСЛИ ВЫ ПОЧУВСТВОВАЛИ ЗАПАХ ГАЗА:
а) закройте кран подачи газа, находящийся на газопроводе перед аппаратом;
б) откройте окна и двери для проветривания помещения, обеспечив максимальный приток свежего воздуха;
в) не включайте и не выключайте электрический свет или какие-либо электроприборы;
г) не пользуйтесь открытым огнем (зажигалками, спичками и т.п.);
д) не курите;
е) немедленно вызовите аварийную службу газового хозяйства по тел. 04.
При обнаружении неисправности в работе аппарата необходимо обратиться в
службу газового хозяйства и до устранения неисправностей аппаратом не пользоваться.
- Действия в экстремальных условиях
При нормальной работе аппарата при закрытии крана горячей воды основная горелка должна погаснуть.
В случае если после закрытия крана горячей воды основная горелка продолжает гореть, необходимо отключить подачу газа на горелку с помощью газового запорного крана, установленного перед аппаратом, и вызвать службу газового хозяйства.
- При пользовании неисправным аппаратом или при невыполнении вышеуказанных правил эксплуатации может произойти отравление газом или окисью углерода (СО), находящимися в продуктах неполного сгорания газа, а также привести к пожару.
- Первыми признаками отравления являются: тяжесть в голове, сильное сердцебиение, шум в ушах, головокружение, общая слабость. Затем могут появиться тошнота, рвота, одышка, нарушение двигательных функций. Пострадавший может внезапно потерять сознание.
Уважаемый покупатель!
Вы приобрели газовый проточный водонагреватель с электронным устройством, позволяющим автоматически производить его розжиг при открывании крана горячей воды.
Аппарат имеет цифровой индикатор, позволяющий контролировать температуру нагрева воды, вытекающей из крана.
Благодарим Вас за то, что Вы отдали предпочтение нашему водонагревателю.
При покупке аппарата проверьте комплектность, а также требуйте заполнения торгующей организацией талонов на гарантийный ремонт.
Это руководство содержит сведения о порядке установки аппарата, правилах пользования и технического обслуживания, о мерах безопасности при эксплуатации аппарата, соблюдение которых обеспечит длительную безотказную и безопасную работу изделия. Пожалуйста, прочтите его внимательно и следуйте приведенным в нем указаниям.
Установка аппарата, инструктаж владельца о принципах действия и правилах эксплуатации аппарата, техническое обслуживание, устранение неисправностей и ремонт проводятся эксплуатационной организацией газового хозяйства или другими организациями, имеющими лицензию на данный вид деятельности.
Проверка и очистка дымохода, ремонт и наблюдение за системой водопроводных коммуникаций проводятся владельцем аппарата или домоуправлением.
Ответственность за безопасную эксплуатацию аппарата и за содержание его в надлежащем состоянии несет его владелец.
ПРИЛОЖЕНИЕ. Шаблон разметки места крепления кронштейнов для навешивания аппарата.
1 УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
- В целях собственной безопасности и во избежание выхода из строя аппарата запрещается:
а) самостоятельно устанавливать и запускать аппарат в работу;
б) в помещении, где установлен аппарат, закрывать решетку или зазор в нижней части двери или стены, предназначенные для притока воздуха, необходимого для горения газа;
в) пользоваться аппаратом при отсутствии тяги в дымоходе;
г) пользоваться неисправным аппаратом;
д) самостоятельно разбирать и ремонтировать аппарат;
е) вносить изменения в конструкцию аппарата;
ж) оставлять работающий аппарат без надзора;
з) прикасаться во время работы аппарата к облицовке в районе смотрового окна и непосредственной близости от него, а также к трубе отвода продуктов сгорания вблизи газоотводящего устройства аппарата, т.к. температура нагрева может достигать 100 °С.
- При установке аппарата в неотапливаемом помещении в зимнее время необходимо слить из него воду.
- При нормальной работе аппарата и при исправном газопроводе в помещении не должно ощущаться запаха газа.
ЕСЛИ ВЫ ПОЧУВСТВОВАЛИ ЗАПАХ ГАЗА:
а) закройте кран подачи газа, находящийся на газопроводе перед аппаратом;
б) откройте окна и двери для проветривания помещения, обеспечив максимальный приток свежего воздуха;
в) не включайте и не выключайте электрический свет или какие-либо электроприборы;
г) не пользуйтесь открытым огнем (зажигалками, спичками и т.п.);
д) не курите;
е) немедленно вызовите аварийную службу газового хозяйства по тел. 04.
При обнаружении неисправности в работе аппарата необходимо обратиться в
службу газового хозяйства и до устранения неисправностей аппаратом не пользоваться.
- Действия в экстремальных условиях
При нормальной работе аппарата при закрытии крана горячей воды основная горелка должна погаснуть.
В случае если после закрытия крана горячей воды основная горелка продолжает гореть, необходимо отключить подачу газа на горелку с помощью газового запорного крана, установленного перед аппаратом, и вызвать службу газового хозяйства.
- При пользовании неисправным аппаратом или при невыполнении вышеуказанных правил эксплуатации может произойти отравление газом или окисью углерода (СО), находящимися в продуктах неполного сгорания газа, а также привести к пожару.
- Первыми признаками отравления являются: тяжесть в голове, сильное сердцебиение, шум в ушах, головокружение, общая слабость. Затем могут появиться тошнота, рвота, одышка, нарушение двигательных функций. Пострадавший может внезапно потерять сознание.
- Для оказания первой помощи необходимо:
- вынести пострадавшего на свежий воздух;
- расстегнуть стесняющую дыхание одежду; дать понюхать нашатырный спирт;
тепло укрыть, но не давать уснуть и вызвать скорую помощь.
- В случае отсутствия дыхания немедленно вынести пострадавшего в теплое помещение со свежим воздухом и производить искусственное дыхание, не прекращая его до приезда врача.
2 ОПИСАНИЕ И РАБОТА ИЗДЕЛИЯ
- Назначение изделия
- Аппарат водонагревательный проточный газовый бытовой NEVA-4510 (ВПГ-15-223-В11-Р2) ТУ, именуемый в дальнейшем «аппарат», предназначен для нагревания воды, используемой в санитарных целях (мытье посуды, стирка, купание) в квартирах, коттеджах, дачных домах.
- Аппарат предназначен для работы на природном газе по ГОСТ 5542-87 или сжиженном газе по ГОСТ 20448-90.
- При изготовлении на заводе аппарат настраивается на определенный вид газа, указанный в табличке на аппарате и в разделе «Свидетельство о приемке» настоящего руководства.
Обозначение аппарата:
ВПГ- 15-223-В11-УХЛ 4.2, где
В — аппарат водонагревательный,
П — проточный.
Г — газовый;
15 — номинальная производительность, кВт;
22з — аппарат работает на природном и сжиженном газах;
В11 — отвод продуктов сгорания через дымоход;
УХЛ 4.2 — климатическое исполнение.
- Технические характеристики
|
Параметры |
Значение |
|
2.2.1. Номинальная тепловая мощность, кВт |
17 |
|
2.2.2. Теплопроизводительность, кВт |
15 |
|
2.2.3 Коэффициент полезного действия, %, не менее |
88 |
|
2.2.4. Номинальное давление газа, Па (мм вод.ст.): природного сжиженного |
1274 (130) 1960 (200) 2940 (300) |
|
2.2.5. Номинальный расход газа, м^/час: природного сжиженного |
1,95 0,77 |
|
2.2.6. Давление подводимой воды для нормальной работы аппарата, кПа |
30…600 |
|
2.2.7. Мин. расход воды, необходимый для зажигания основной горелки, л/мин |
2,5 |
|
2.2.8. Расход воды при нагреве на ДТ=40°С, л/мин |
5,3 |
|
2.2.9. Расход воды при нагреве на ДТ=25°С, л/мин |
8,5 |
|
2.2.10. Разрежение в дымоходе, Па (мм вод.ст.): не менее не более |
2,0 (0,2) 30,0 (3,0) |
|
2.2.11. Температура продуктов сгорания, °С, не менее |
110 |
|
2.2.12. Розжиг аппарата |
Электронный |
|
2.2.13. Габаритные размеры аппарата, мм высота ширина глубина |
648 356 218 |
|
2.2.14. Масса аппарата, не более, кг |
10,4 |
2.3.1 Составные части изделия
Составные части изделия, поясняющие принцип устройства аппарата и требующие технического обслуживания во время эксплуатации, показаны на рис. 1
1- облицовка; 2- каркас; 3- блок водогазовый; 4- ручка регулятора водяного; 5- ручка регулятора газового; 6- электромагнитный клапан газового блока; 7- горелка с коллектором; 8- теплообменник; 9- датчик от перегрева воды; 10- датчик по тяге; 11- газоот- водящее устройство(ГОУ); 12- свеча электронного розжига горелки; 13- датчик контроля пламени ионизационный; 14- отсек батарейный; 15- блок управления электронный; 16- индикатор цифровой температуры горячей воды; 17- окно смотровое; 18- микровыключатель; 19- входной патрубок водяного блока (подвод воды); 20- входной патрубок газового блока (подвод газа); 21- отвод воды; 22- пробка сливная, 23- датчик температуры горячей воды
2.3.2 Комплект поставки
Комплект поставки представлен в таблице.
|
№ |
Обозначение |
Наименование |
Количество |
|
1 |
3227-00.000 |
Водонагреватель NEVA-4510 |
1 |
|
2 |
3227-00.000 РЭ |
Руководство по монтажу и эксплуатации |
1 |
|
3 |
Упаковка |
1 |
|
|
4 |
Гибкая подводка |
1 |
|
|
5 |
Комплект элементов крепления |
1 |
|
|
6 |
Шланг душевой с насадкой |
1 |
|
|
7 |
3103-00.014 |
Резиновая прокладка |
2 |
2.4 Описание аппарата и назначение основных узлов
- Аппарат настенного типа имеет прямоугольную форму, образуемую съемной облицовкой 1, установленной на каркасе 2 (см. рис. 1).
- В аппарате применена электронная система зажигания, получающая питание от двух батареек типа R20 напряжением по 1,5 В, расположенных в батарейном отсеке 14.
- Подключение электронного блока 15 к батарейному отсеку 14 осуществляется при помощи микровыключателя 18, срабатывающего при протоке воды через водяной регулятор 1 (см. рис. 2)
- Комфортность пользования аппаратом достигается благодаря включению водонагревателя простым открыванием крана горячей воды.
- Назначение основных узлов аппарата:
Водогазовый блок (рис.2), представляет собой единый блок и состоит из двух регуляторов:- водяного А и газового Б.
>
Рисунок 2 Блок водогазовый
А- регулятор водяной; Б- регулятор газовый; 1- мембрана; 2- шток; 3- клапан газовый; 4- трубка Вентури; 5- регулятор расхода воды; 6- стержень регулятора водяного; 7- стержень регулятора газового; 8- фильтр
Конструкция регулятора водяного А обеспечивает доступ газа к основной горелке только при наличии протока воды, одновременно обеспечивая срабатывание электромагнитного клапана 6 (см. рис. 1).
Конструкция газового регулятора Б является частью газовой арматуры, регулирующий подачу газа между газовой сетью и горелкой.
Водогазовый блок содержит мембрану 1, шток 2, клапан газовый 3, трубку Вентури 4, регулятор расхода воды 5, стержень регулятора водяного 6; стержень регулятора газового 7; и фильтр 8. Водогазовый блок предназначен для включения
На газовые колонки Нева 4510 отзывы покупателей и специалистов можно найти абсолютно различные, поскольку данная модель является самой дешевой из серии проточных газовых водонагревателей «Нева» от объединения «Baltgaz». С одной стороны — разработка от самого известного производителя колонок на всей территории России, а с другой — применение китайских комплектующих.
Чем же еще обусловлена популярность этого аппарата, кроме его низкой цены? Разберемся в этом вместе, изучив технические характеристики газовой колонки Нева-4510, особенности внутреннего устройства, а также выявим основные неисправности и методы их устранения, используя инструкцию по эксплуатации водонагревателя.
Отличие газовых колонок модели Нева 4510 и 4510 М
Модель 4510 — это бюджетный аппарат, который выпускался на протяжении долгого периода. Он обладает плоским корпусом, снабжен алюминиевым теплообменником и автоматическим розжигом от батареек. Газовая колонка 4510 М — это усовершенственная версия, тоже является колонкой-автоматом, но она имеет более компактные размеры, как и Нева 4511, также в нее был установлен медный теплообменник.
Рисунок 2 Блок водогазовый
А- регулятор водяной; Б- регулятор газовый; 1- мембрана; 2- шток; 3- клапан газовый; 4- трубка Вентури; 5- регулятор расхода воды; 6- стержень регулятора водяного; 7- стержень регулятора газового; 8- фильтр
Конструкция регулятора водяного А обеспечивает доступ газа к основной горелке только при наличии протока воды, одновременно обеспечивая срабатывание электромагнитного клапана 6 (см. рис. 1).
Конструкция газового регулятора Б является частью газовой арматуры, регулирующий подачу газа между газовой сетью и горелкой.
Водогазовый блок содержит мембрану 1, шток 2, клапан газовый 3, трубку Вентури 4, регулятор расхода воды 5, стержень регулятора водяного 6; стержень регулятора газового 7; и фильтр 8. Водогазовый блок предназначен для включения
На газовые колонки Нева 4510 отзывы покупателей и специалистов можно найти абсолютно различные, поскольку данная модель является самой дешевой из серии проточных газовых водонагревателей «Нева» от объединения «Baltgaz». С одной стороны — разработка от самого известного производителя колонок на всей территории России, а с другой — применение китайских комплектующих.
Чем же еще обусловлена популярность этого аппарата, кроме его низкой цены? Разберемся в этом вместе, изучив технические характеристики газовой колонки Нева-4510, особенности внутреннего устройства, а также выявим основные неисправности и методы их устранения, используя инструкцию по эксплуатации водонагревателя.
Отличие газовых колонок модели Нева 4510 и 4510 М
Модель 4510 — это бюджетный аппарат, который выпускался на протяжении долгого периода. Он обладает плоским корпусом, снабжен алюминиевым теплообменником и автоматическим розжигом от батареек. Газовая колонка 4510 М — это усовершенственная версия, тоже является колонкой-автоматом, но она имеет более компактные размеры, как и Нева 4511, также в нее был установлен медный теплообменник.
Газовая колонка Нева 4510 и Нева 4510 М
Аббревиатура «4510 М» означает следующее:
45 — это серия колонок Нева;
10 — производительность л/мин;
М — модернизированная.
Обе колонки, в отличие от остальных моделей, питаются от двух батареек (элементов питания). В данных моделях отсутствует функция плавной модуляции пламени горелки, т.е. в зависимости от перепадов давления воды в водопроводной системе будет меняться и температура воды на выходе из газовой колонки. Необходимо периодически подходить и выставлять на панели управления нужную температуру.
На лицевой панели колонок Нева 4510 размещены две ручки-регулятора: синяя — проход воды, красная — температура воды. Кроме того, между этими регуляторами расположен цифровой дисплей, на котором высвечивается текущая температура горячей воды.
Внутри колонки встроены датчик тяги, пламени и температуры, присутствует система «газ-контроль», как и у большинства газовых проточных водонагревателей, представленных на российском рынке.
Устройство газовой колонки Нева 4510
Рассмотрим детально внутреннее устройство, комплектующие и запчасти этого аппарата по схеме.
Газовая колонка Нева 4510 и Нева 4510 М
Аббревиатура «4510 М» означает следующее:
45 — это серия колонок Нева;
10 — производительность л/мин;
М — модернизированная.
Обе колонки, в отличие от остальных моделей, питаются от двух батареек (элементов питания). В данных моделях отсутствует функция плавной модуляции пламени горелки, т.е. в зависимости от перепадов давления воды в водопроводной системе будет меняться и температура воды на выходе из газовой колонки. Необходимо периодически подходить и выставлять на панели управления нужную температуру.
На лицевой панели колонок Нева 4510 размещены две ручки-регулятора: синяя — проход воды, красная — температура воды. Кроме того, между этими регуляторами расположен цифровой дисплей, на котором высвечивается текущая температура горячей воды.
Внутри колонки встроены датчик тяги, пламени и температуры, присутствует система «газ-контроль», как и у большинства газовых проточных водонагревателей, представленных на российском рынке.
Устройство газовой колонки Нева 4510
Рассмотрим детально внутреннее устройство, комплектующие и запчасти этого аппарата по схеме.
Устройство газовой колонки Нева 4510
1- регулировка напора воды
2 — регулировка температуры воды
3 — шильдик с серийным номером
4 — водогазовый узел
5 — газовая горелка
6 — вход холодной воды
7 — вход газа
8 — выход горячей воды
9 — камера сгорания
10 — свеча розжига
11 — датчик пламени
12 — теплообменник
13 — электромагнитный клапан
14 — бокс для батареек
15 — электроблок управления
16 — датчик тяги
17 — датчик протока
18 — датчик температуры
19 — датчик перегрева воды
20 — штуцер для слива воды
21 — штуцер для замера давления газа
22 — задняя крышка корпуса
23 — крепеж корпуса
Преимущества газовых колонок Нева 4510
— низкая цена;
— недорогие запчасти;
— работа при низком давлении воды;
— компактный размер;
— гарантия 2 года;
— широкая сеть сервисных центров.
Недостатки газовых колонок моделей Нева 4510 и 4510 М
— невысокое качество комплектующих;
— недолговечный теплообменник;
— нет функции плавной модуляции горелки.
Технические характеристики
Данные аппараты предназначены для работы на природном и сжиженном газе (при замене жиклеров на баллонный газ). Они имеют производительность 10 л/мин, т.е. предназначены на одну точку водоразбора. Колонка включается при минимальном давлении воды 0,15 атмосфер и имеет мощность 17 кВт.
Патрубки присоединения воды и газа имеют одинаковый диаметр 1/2 дюйма, а диаметр дымохода на колонке равен 120 мм. Подключать газ к этой газовой колонке необходимо при помощи сильфонного газового шланга, а для дымохода лучше использовать алюминиевую гофру.
Нева 4510: технические характеристики
Возможные неисправности и методы их устранения
1. Газовая колонка Нева 4510 не включается, искры нет
— сели батарейки;
— очень слабый напор воды на входе;
— засорение фильтра перед колонкой;
— неисправность электронного блока управления, микровыключателя или мембраны.
Следует проверить батарейки и фильтр, установить регулятор напора воды на максимум или заменить, вышедшие из строя запчасти. Возможно также засорение теплообменника накипью.
2. Колонка не включается, искра есть
— неисправность электромагнитного клапана;
— попадание воздуха в газовую часть аппарата.
Потребуется замена электромагнитного клапана. В случае попадания воздуха необходимо настроить расстояние между насадкой газовой горелки и свечей розжига.
3. Слабая искра
Проверьте контакты в батарейном отсеке ил замените батарейки на новые.
4. Колонка плохо нагревает воду
— неисправность водогазового узла;
— образование накипи на теплообменнике или пыли на горелке.
Придется произвести чистку вышеуказанных деталей или заменить водяной и газовый узел.
5. Колонка сама выключается
— неисправна мембрана водяного узла;
— неисправен датчик пламени;
— плохая тяга в дымоходе;
— температура воды выше 77 градусов.
Нужно понизить температуру воды путем убавления прохода газа. Прочистите дымоход от сажи. Произведите замену мембраны и датчика пламени.
6. На дисплее высвечивается ошибка «ЕЕ»
Требуется замена датчика температуры воды.
7. Колонка сильно шумит
Вода в теплообменнике перегревается или требуется замена прокладок водяного узла.
8. Горелка не тухнет при выключении колонки. Неисправен шток водяного или газового узла.
Смотрим видео.
Газовая колонка Нева 4510 отзывы на которую мы так часто читаем в сети Интернет, это недорогой и современный водогрейный аппарат. Данный водонагреватель оснащен большинством необходимых функций и имеет симпатичный дизайн. Он вполне подойдет для не слишком прихотливых покупателей, желающих сэкономить. Цена на модель «Нева 4510 М» составляет 7-8 тысяч рублей на 2017 год.
nomortogelku.xyz
Читайте также:
Руководство для пользователя
1
Уважаемый покупатель!
Благодарим Вас за то, что Вы отдали предпочтение нашему водонагревателю. Вы приобрели
газовый проточный водонагреватель с электронным устройством, позволяющим автоматически
производить включение аппарата при открывании крана воды.
При покупке аппарата проверьте:
комплектность поставки;
соответствие давления и вида (природный или сжиженный) газа, используемого у Вас,
давлению и виду газа, указанным в разделе 15 данного руководства и в табличке на аппарате.
Также требуйте заполнения торгующей организацией талонов на гарантийный ремонт.
При покупке аппарата с использованием кредита должен быть составлен график платежей с
указанием суммы, подлежащей выплате. График платежей должен быть подписан Покупателем с
указанием даты и расшифровкой подписи.
Данное руководство по эксплуатации совмещено с инструкции по монтажу, обслуживанию и
ремонту и содержит сведения о правилах эксплуатации и ухода за водонагревателем, сведения о
техническом обслуживании и порядке установки водонагревателя. Соблюдение вышеуказанных
правил обеспечит длительную, безотказную и безопасную работу изделия. Пожалуйста, прочтите
внимательно это руководство и следуйте приведенным в нем указаниям.
С уважением, ООО «Армавирский завод газовой аппаратуры», г. Армавир
Телефон Службы единой технической поддержки 8-800-555-40-35
(звонок на территории России бесплатный, время работы службы: с ПН по ПТ с 9.00 до 17.00 (мск))
Установка аппарата, инструктаж владельца о принципах действия и правилах эксплуатации
аппарата, техническое обслуживание, устранение неисправностей и ремонт производятся только
специализированной сервисной организацией.
Проверка и очистка дымохода, ремонт системы водопроводных коммуникаций проводятся
жилищно-эксплуатационными службами по заявке владельца аппарата.
Ответственность за безопасную эксплуатацию аппарата и за содержание его в надлежащем
состоянии несет его владелец.
Несоблюдение изложенных в руководстве мер безопасности и правил установки, пользования и
технического обслуживания может привести к пожару, ожогу, отравлению газом или окисью
углерода (СО).
ООО «Армавирский завод газовой аппаратуры» постоянно ведет работу по
усовершенствованию выпускаемой продукции и оставляет за собой право вносить необходимые
изменения в конструкцию водонагревателя. Данные изменения могут быть не отражены в
руководстве по эксплуатации.
05.09.2012
