Полезная информация: Инструкция по эксплуатации Nowatech ZERN-800 PLUS, ZERN-2000 PLUS, ZERN-3000, ZEEN-800 PLUS, ZEEN-2000 PLUS, ZEEN-3000

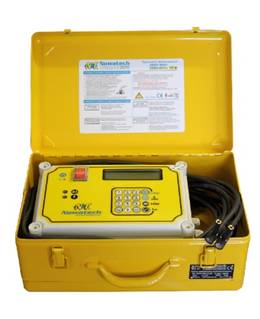

Аппарат для электромуфтовой сварки Nowatech ZERN-800 PLUS без протоколирования, для фитингов диаметром до 160 мм

• Сварка труб диаметром до 160 мм;
• Электронная система управления;
• Возможность ввода данных с помощью штрих-код сканера, вручную или используя функцию «Как предыдущий»;
• Металлический ящик для защиты от механических повреждений;
• Степень защиты IP54;
• Максимальная мощность – 1450 Вт;

• Вес – 13 кг.

Комплектация: транспортировочный ящик; угловые наконечники; наконечники ø4 и ø4,7; штрих-код сканер (опция).

Модель аппарата

ZERN-800 PLUS

  Диапазон свариваемых диаметров* [мм]

до Ø 160*

  Входное напряжение [В]; частота [Гц]

 ~230 В; ~50 Гц

  Макс. мощность [Вт]

~1450 Вт

  Вес [кг]

13 кг

  Выходное напряжение [В]

8 ÷ 44

  Время сварки [сек]

1 ÷ 9999

  Время охлаждения [мин]

1 ÷ 999

  Габариты [мм]

390x240x160

  Рабочая температура [°C]

от -10°C до +40°C

  Сменные адаптеры

Ø4, Ø4,7

  Степень защиты

IP54

  Штрих-код сканер

опция

  Визуальная и акустическая сигнализация процесса сварки

Да

  Автоматическая компенсация времени сварки в зависимости от окружающей среды

Да

  Система управления в реальном времени для реагирования на изменения параметров питания

Да

  Автоматический импорт данных через штрих-код сканер

Да

  Ручное программирование (параметры напряжения и время установки)

Да

  Возможность ручного обновления пользователем программного обеспечения

Да

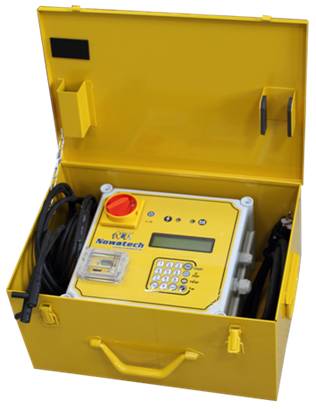

Аппарат для электромуфтовой сварки Nowatech ZERN-2000 PLUS без протоколирования, для фитингов диаметром до 400 мм

• Сварка труб диаметром до 400 мм;
• Электронная система управления;
• Возможность ввода данных с помощью штрих-код сканера, вручную или используя функцию «Как предыдущий»;
• Металлический ящик для защиты от механических повреждений;
• Степень защиты IP54;
• Максимальная мощность – 3000 Вт;

• Вес – 21 кг.

Комплектация: транспортировочный ящик; угловые наконечники; наконечники ø4 и ø4,7; штрих-код сканер (опция).

  Модель аппарата

ZERN-2000 PLUS

  Диапазон свариваемых диаметров* [мм]

до Ø 400*

  Входное напряжение [В]; частота [Гц]

 ~230 В; ~50 Гц

  Макс. мощность [Вт]

~3000 Вт

  Вес [кг]

21 кг

  Выходное напряжение [В]

8 ÷ 48

  Время сварки [сек]

1 ÷ 9999

  Время охлаждения [мин]

1 ÷ 999

  Габариты [мм]

430x280x180

  Рабочая температура [°C]

от -10°C до +40°C

  Сменные адаптеры

Ø4, Ø4,7

  Степень защиты

IP54

  Штрих-код сканер

опция

  Визуальная и акустическая сигнализация процесса сварки

Да

  Автоматическая компенсация времени сварки в зависимости от окружающей среды

Да

  Система управления в реальном времени для реагирования на изменения параметров питания

Да

  Автоматический импорт данных через штрих-код сканер

Да

  Ручное программирование (параметры напряжения и время установки)

Да

  Возможность ручного обновления пользователем программного обеспечения

Да

^*Электромуфтовые сварочные аппараты Nowatech являются универсальными устройствами для сварки фитингов различного диаметра и различных производителей. Диапазон диаметров носит информативный характер, так как фитинги одного и того же диаметра, но от разных производителей могут значительно отличаться по требуемой мощности нагрева. Возможность подготовки сварного шва зависит только от сопротивления закладного нагревателя (спирали) внутри фитинга. Во время начала процесса сварки аппарат проверяет возможность создания соответствующего сварного шва в зависимости от сопротивления фитинга и параметров питания. Если эти значения находятся вне нормы, на экране появится соответствующая информация об ошибке. Данная операция безвредна как для фитинга, так и для устройства.

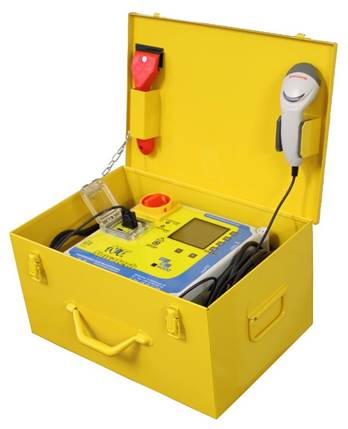

Аппарат для электромуфтовой сварки Nowatech ZERN-4000 без протоколирования, для фитингов диаметром до 1200 мм

• Большой дисплей с возможностью настройки подсветки;
• Сварка труб диаметром до 1200 мм;
• Максимальная мощность – 4000 Вт;
• Электронная система управления;
• Возможность ввода данных с помощью штрих-код сканера, вручную или используя функцию «Как предыдущий»;
• Металлический ящик для защиты от механических повреждений;
• Степень защиты IP55;
• Порт USB 2.0;

• Вес – 24 кг.

Комплектация: транспортировочный ящик; угловые наконечники; наконечники ø4 и ø4,7; штрих-код сканер (опция).

  Модель аппарата

ZERN-4000

  Диапазон свариваемых диаметров* [мм]

до Ø 1200*

  Входное напряжение [В]; частота [Гц]

 ~230 В; ~50 Гц

  Макс. мощность [Вт]

~4000 Вт

  Вес [кг]

24 кг

  Выходное напряжение [В]

8 ÷ 48

  Время сварки [сек]

1 ÷ 9999

  Время охлаждения [мин]

1 ÷ 999

  Габариты [мм]

430x280x180

  Рабочая температура [°C]

от -10°C до +40°C

  Сменные адаптеры

Ø4, Ø4,7

  Степень защиты

IP55

  Штрих-код сканер

опция

  Количество циклов сварки в памяти

нет

  Возможность распечатки протоколов

нет

  Визуальная и акустическая сигнализация процесса сварки

да

  Автоматическая компенсация времени сварки в зависимости от окружающей среды

да

  Система управления в реальном времени для реагирования на изменения параметров питания

да

  Автоматический импорт данных через штрих-код сканер

да

  Ручное программирование (параметры напряжения и время установки)

да

  Отображение времени сварки, электрического тока и напряжения во время процесса сварки

да

  Сопровождение оператора в течение процесса сварки

да

  USB порт - тип A, B / RS-232 порт

да

  Возможность распечатать протоколы непосредственно на строительном объекте прямо из сварочного аппарата

нет

  Возможность ручного обновления пользователем программного обеспечения

да

^*Электромуфтовые сварочные аппараты Nowatech являются универсальными устройствами для сварки фитингов различного диаметра и различных производителей. Диапазон диаметров носит информативный характер, так как фитинги одного и того же диаметра, но от разных производителей могут значительно отличаться по требуемой мощности нагрева. Возможность подготовки сварного шва зависит только от сопротивления закладного нагревателя (спирали) внутри фитинга. Во время начала процесса сварки аппарат проверяет возможность создания соответствующего сварного шва в зависимости от сопротивления фитинга и параметров питания. Если эти значения находятся вне нормы, на экране появится соответствующая информация об ошибке. Данная операция безвредна как для фитинга, так и для устройства.

Аппарат для электромуфтовой сварки Nowatech ZEEN-800 PLUS с функцией протоколирования, для фитингов диаметром до 160 мм

• Сварка труб диаметром до 160 мм;
• Память на 500 протоколов сварки;
• Электронная система управления;
• Возможность ввода данных с помощью штрих-код сканера, вручную или используя функцию «Как предыдущий»;
• Металлический ящик для защиты от механических повреждений;
• Степень защиты IP54;
• Максимальная мощность – 1450 Вт;

• Вес – 13 кг.

Комплектация: транспортировочный ящик; угловые наконечники; наконечники ø4 и ø4,7; программное обеспечение для связи с ПК; штрих-код сканер (опция).

  Модель аппарата

ZEEN-800 PLUS

  Диапазон свариваемых диаметров* [мм]

до Ø 160*

  Входное напряжение [В]; частота [Гц]

 ~230 В; ~50 Гц

  Макс. мощность [Вт]

~1450 Вт

  Вес [кг]

13 кг

  Выходное напряжение [В]

8 ÷ 44

  Время сварки [сек]

1 ÷ 9999

  Время охлаждения [мин]

1 ÷ 999

  Габариты [мм]

390x240x160

  Рабочая температура [°C]

от -10°C до +40°C

  Сменные адаптеры

Ø4, Ø4,7

  Степень защиты

IP54

  Штрих-код сканер

опция

  Количество циклов сварки в памяти

500-700 протоколов

  Возможность распечатки протоколов

Да

  Визуальная и акустическая сигнализация процесса сварки

Да

  Автоматическая компенсация времени сварки в зависимости от окружающей среды

Да

  Система управления в реальном времени для реагирования на изменения параметров питания

Да

  Автоматический импорт данных через штрих-код сканер

Да

  Ручное программирование (параметры напряжения и время установки)

Да

  ПО для подготовки и распечатки протоколов и обмен данными с компьютером

Да

  Порты для подключения

USB тип A, RS232

  Функция отслеживания

Да

  Возможность ручного обновления пользователем программного обеспечения

Да

^*Электромуфтовые сварочные аппараты Nowatech являются универсальными устройствами для сварки фитингов различного диаметра и различных производителей. Диапазон диаметров носит информативный характер, так как фитинги одного и того же диаметра, но от разных производителей могут значительно отличаться в зависимости от требуемой мощности нагрева. Возможность подготовки сварного шва зависит только от сопротивления закладного нагревателя (спирали) внутри фитинга. Во время начала процесса сварки аппарат проверяет возможность создания соответствующего сварного шва в зависимости от сопротивления фитинга и параметров питания. Если эти значения находятся вне нормы, на экране появится соответствующая информация об ошибке. Данная операция безвредна как для фитинга, так и для устройства.

Аппарат для электромуфтовой сварки Nowatech ZEEN-2000 PLUS с функцией протоколирования, для фитингов диаметром до 400 мм

• Сварка труб диаметром до 400 мм;
• Память на 500 протоколов сварки;
• Электронная система управления;
• Возможность ввода данных с помощью штрих-код сканера, вручную или используя функцию «Как предыдущий»;
• Металлический ящик для защиты от механических повреждений;
• Степень защиты IP54;
• Максимальная мощность – 3000 Вт;

• Вес – 21 кг.

Комплектация: транспортировочный ящик; угловые наконечники; наконечники ø4 и ø4,7; программное обеспечение для связи с ПК; штрих-код сканер (опция).

  Модель аппарата

ZEEN-2000 PLUS

  Диапазон свариваемых диаметров* [мм]

до Ø 400*

  Входное напряжение [В]; частота [Гц]

 ~230 В; ~50 Гц

  Макс. мощность [Вт]

~3000 Вт

  Вес [кг]

21 кг

  Выходное напряжение [В]

8 ÷ 48

  Время сварки [сек]

1 ÷ 9999

  Время охлаждения [мин]

1 ÷ 999

  Габариты [мм]

430x280x180

  Рабочая температура [°C]

от -10°C до +40°C

  Сменные адаптеры

Ø4, Ø4,7

  Степень защиты

IP54

  Штрих-код сканер

опция

  Количество циклов сварки в памяти

500-700 протоколов

  Возможность распечатки протоколов

Да

  Визуальная и акустическая сигнализация процесса сварки

Да

  Автоматическая компенсация времени сварки в зависимости от окружающей среды

Да

  Система управления в реальном времени для реагирования на изменения параметров питания

Да

  Автоматический импорт данных через штрих-код сканер

Да

  Ручное программирование (параметры напряжения и время установки)

Да

  ПО для подготовки и распечатки протоколов и обмен данными с компьютером

Да

  Порты для подключения

USB тип A, USB тип B, RS232

  Функция отслеживания

Да

  Возможность ручного обновления пользователем программного обеспечения

Да

^*Электромуфтовые сварочные аппараты Nowatech являются универсальными устройствами для сварки фитингов различного диаметра и различных производителей. Диапазон диаметров носит информативный характер, так как фитинги одного и того же диаметра, но от разных производителей могут значительно отличаться в зависимости от требуемой мощности нагрева. Возможность подготовки сварного шва зависит только от сопротивления закладного нагревателя (спирали) внутри фитинга. Во время начала процесса сварки аппарат проверяет возможность создания соответствующего сварного шва в зависимости от сопротивления фитинга и параметров питания. Если эти значения находятся вне нормы, на экране появится соответствующая информация об ошибке. Данная операция безвредна как для фитинга, так и для устройства.

Аппарат для электромуфтовой сварки Nowatech ZEEN-4000 с возможностью протоколирования, для фитингов диаметром до 1200 мм

• Память на 3000 протоколов;
• Сварка труб диаметром до 1200 мм;
• Возможность ввода координат GPS;
• Возможность управления с помощью приложения SMART WELD для мобильных устройств;
• Функция обратного отслеживания (traceability);
• Порт USB 2.0;
• Большой дисплей с возможностью настройки подсветки;
• Электронная система управления;
• Возможность ввода данных с помощью штрих-код сканера, вручную или используя функцию «Как предыдущий»;
• Металлический ящик для защиты от механических повреждений;
• Степень защиты IP55;
• Максимальная мощность – 4000 Вт;

• Вес – 24 кг.

Комплектация: транспортировочный ящик; угловые наконечники; наконечники ø4 и ø4,7; программное обеспечение для связи с ПК; штрих-код сканер (опция).

  Модель аппарата

ZEEN-4000

  Диапазон свариваемых диаметров* [мм]

до Ø 1200*

  Входное напряжение [В]; частота [Гц]

 ~230 В; ~50 Гц

  Макс. мощность [Вт]

~4000 Вт

  Вес [кг]

24 кг

  Выходное напряжение [В]

8 ÷ 48

  Время сварки [сек]

1 ÷ 9999

  Время охлаждения [мин]

1 ÷ 999

  Габариты [мм]

430x280x180

  Рабочая температура [°C]

от -10°C до +40°C

  Сменные адаптеры

Ø4, Ø4,7

  Степень защиты

IP55

  Штрих-код сканер

опция

  Количество циклов сварки в памяти

3000 протоколов

  Возможность распечатки протоколов

Да

  Визуальная и акустическая сигнализация процесса сварки

Да

  Автоматическая компенсация времени сварки в зависимости от окружающей среды

Да

  Система управления в реальном времени для реагирования на изменения параметров питания

Да

  Автоматический импорт данных через штрих-код сканер

Да

  Ручное программирование (параметры напряжения и время установки)

Да

  Отображение времени сварки, электрического тока и напряжения во время процесса сварки

Да

  Сопровождение оператора в течение процесса сварки

Да

  ПО для подготовки и распечатки протоколов и обмен данными с компьютером

Да

  Возможность импорта данных на любой USB накопитель (флэш-карту)

Да

  Порты для подключения

USB тип A, USB тип B, RS232

  Функция отслеживания

Да

  Возможность ручного обновления пользователем программного обеспечения

Да

^*Электромуфтовые сварочные аппараты Nowatech являются универсальными устройствами для сварки фитингов различного диаметра и различных производителей. Диапазон диаметров носит информативный характер, так как фитинги одного и того же диаметра, но от разных производителей могут значительно отличаться в зависимости от требуемой мощности нагрева. Возможность подготовки сварного шва зависит только от сопротивления закладного нагревателя (спирали) внутри фитинга. Во время начала процесса сварки аппарат проверяет возможность создания соответствующего сварного шва в зависимости от сопротивления фитинга и параметров питания. Если эти значения находятся вне нормы, на экране появится соответствующая информация об ошибке. Данная операция безвредна как для фитинга, так и для устройства.

Дополнительное оборудование для электромуфтовой сварки

Ручной скребок для снятия оксидного слоя

Применяется для снятия оксидного слоя полиэтиленовых труб перед электромуфтовой сваркой. Ручной скребок Nowatech имеет двойные лезвия, и если одна сторона затупилась, то можно перевернуть лезвие на 180°.

Салфетки Tangit для обезжиривания труб

Электромуфтовый аппарат Nowatech ZERN-800 PLUS без протоколирования, для сварки муфт диаметром до 160 мм.

Преимущества

• Электронная система управления
• Возможность ввода данных с помощью штрих-код сканера, вручную или используя функцию «Как предыдущий»
• Металлический ящик для защиты от механических повреждений
• Степень защиты IP54

Особенности

• Электромуфтовые сварочные аппараты Nowatech являются универсальными устройствами для сварки фитингов различного диаметра и различных производителей. Диапазон диаметров носит информативный характер, так как фитинги одного и того же диаметра, но от разных производителей могут значительно отличаться в зависимости от требуемой мощности нагрева. Возможность подготовки сварного шва зависит только от сопротивления закладного нагревателя (спирали) внутри фитинга. Во время начала процесса сварки аппарат проверяет возможность создания соответствующего сварного шва в зависимости от сопротивления фитинга и параметров питания. Если эти значения находятся вне нормы, на экране появится соответствующая информация об ошибке. Данная операция безвредна как для фитинга, так и для устройства.

Комплектация

• Электромуфтовый аппарат ZERN-800 PLUS
• Наконечники ø 4 и ø 4,7
• Транспортировочный ящик

Дополнительные принадлежности

• Штрих-код сканер

Технические характеристики

Использование профессионального инструмента в повседневной деятельности позволяет сокращать время работы на одном объекте, обеспечивать качественное выполнение заказов. Новинка в каталоге магазина «Реал-Тул» — электромуфтовый аппарат Nowatech Zern 800 Plus.

О компании Новатек

Польский бренд работает на европейском рынке специализированного оборудования с 1997 года. На сегодняшний день это одна из немногих компаний в мире, которая выпускает сварочные аппараты для соединения труб из термопластов. Вся продукция бренда отвечает международным требованиям, считается безопасной и надежной.

Постоянные инвестиции в систему развития предприятия позволяют расширять производство, использовать при изготовлении инструментов современное оборудование, внедрять последние технологические решения, увеличивать объемы продукции. Наличие у оборудования Nowatech Zern сертификата о соответствии стандарту ISO 9001:2015 гарантирует надежность и высокое качество товаров. Сегодня клиенты компании – это свыше шести тысяч предприятий из Испании, России, Казахстана, Бельгии, Беларуси, Германии, Украины и других стран.

Позвоните нам: 8 (499) 641-15-51 или

Новатек Зерн: общие сведения

Сварочные аппараты Nowatech Zern 800 – это универсальный инструмент, предназначенный для соединения фитингов и труб, изготовленных из разных видов термоэластопластов – ПЭ, ПВДФ, ПП и других. Устройства нашли широкое применение в различных сферах:

• строительства;
• промышленного производства;
• ремонта и монтажа водопроводов, инженерных систем газо-, теплоснабжения;
• устройства канализации.

Электромуфтовый аппарат Nowatech Zern 800 Plus наделён следующим функционалом:

• удобное и безопасное автоматическое управление;
• сканер штрих-кодов, с помощью которого могут быть заданы параметры сварки;
• расчет времени сварки в зависимости от условий окружающей среды, температуры;
• электронная система управления, чуткая к любым изменениям параметров питания;
• функция «Как предыдущий», с помощью которой может быть выполнена сварка, параметры которой будут установлены, как в предыдущем процессе.

Используя аппарат для электромуфтовой сварки Nowatech Zern 800, можно получить стабильное и прочное соединение элементов трубопровода.

Не знаете, где покупать оборудование для профессионального использования? Обратитесь в компанию «Реал-Тул». Основное направление работы организации – поставка на отечественный рынок производительного и оригинального инструмента.

Преимущества работы с нами
