Обустройство скважины для воды круглогодичное использование своими руками пошаговая инструкция

Кессон до сих пор остается основным способом обустройства скважины. Но бывают такие условия, что кессон невозможно поставить, или это просто невыгодно по стоимости.

В каких случаях делают водоснабжение без кессона?

Обустройство скважины – не простая работа. Для детального описания одной статьи мало, поэтому мы дадим только общие рекомендации. Задать вопросы и получить подробную информацию вы можете в компании Загород.

Летнее обустройство скважины без кессона, вариант без автоматики

При таком варианте в скважине устанавливают насос и выводят от него трубу через оголовок. К крану на трубе подсоединяют поливочный шланг. Можно мыть машину, поливать грядки, набирать воду в емкости для использования в доме. В летней скважине не устанавливают обратный клапан. Вода сливается по трубе обратно в скважину и зимой не замерзает. Такой вариант можно только условно считать летним, скважину используют и зимой. Единственное неудобство в том, что насос надо каждый раз включать вручную.

Нужно быть внимательным. Если установлен кран, то его надо обязательно открыть перед включением насоса. Хотя в такой системе кран, по сути, не нужен (см. фото).

Нужно быть внимательным. Если установлен кран, то его надо обязательно открыть перед включением насоса. Хотя в такой системе кран, по сути, не нужен (см. фото).

Летняя скважина без автоматики

Схема обустройства скважины без кессона, летний вариант

В скважинном оголовке есть резиновые уплотнительные кольца. При затягивании болтов фланцы сдавливают кольца, и они герметично закрывают трубу. Оголовок также оснащен болтами для крепления насоса. Имеется герметичный ввод для электрокабеля.

Устройство оголовка для скважины

Насос крепится к оголовку тросами. Если глубина погружения насоса больше длины кабеля, то кабель удлиняют через термоусадочную муфту. Для прогрева муфты используют термофен. Рядом со скважиной можно сделать влагозащищенный выключатель.

Пайка термоусадочной муфты

Можно обустроить скважину и без оголовка. Для этого просто закрепляют трубу и закрывают скважину от попадания мусора.

Преимущества летнего варианта:

Недостатки летнего варианта:

Часто такую обвязку делают сразу после бурения скважины, например, для ее прокачки. Летний вариант выбирают, если нужна вода, к примеру, для строительных нужд. После постройки делают уже полноценный водопровод с автоматикой и подводом к дому.

Материалы и комплектующие для обустройства летней скважины своими руками:

Специальные инструменты:

Обустройство летней скважины без кессона своими руками. Этапы работы:

1. Подсоединить насос к трубе через фитинг.

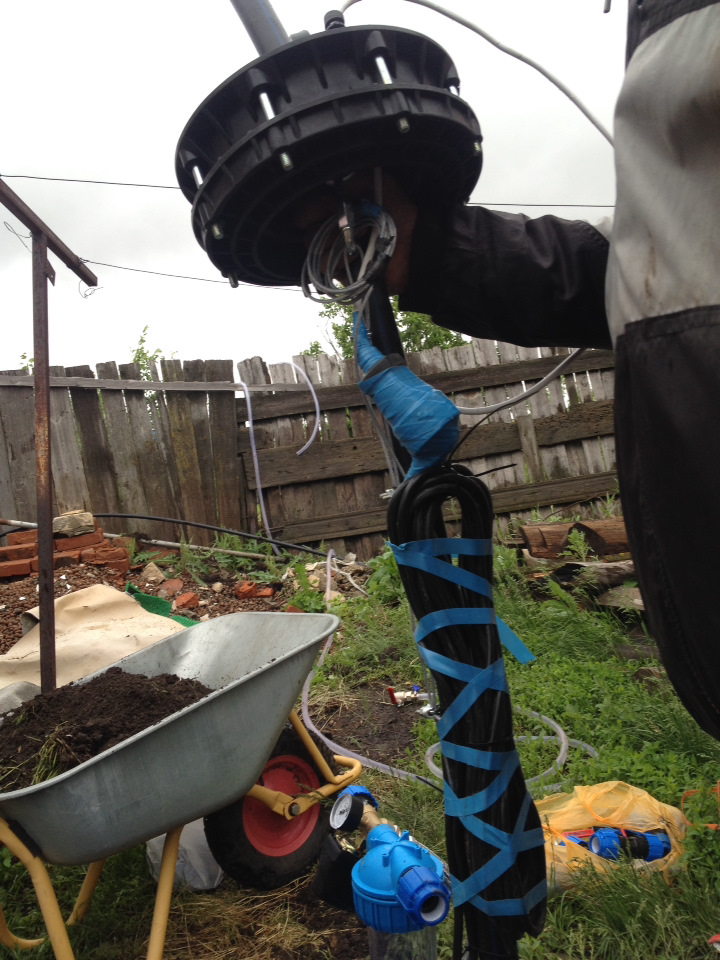

2. Надеть на трубу верхний фланец оголовка. Прикрепить насос к рым-болту нержавеющим тросом.

3. Протянуть электрокабель от дома к скважине.

4. Завести электрокабель из дома через ввод в оголовке.

5. Опустить трубу с насосом в скважину.

6. Соединить кабели из дома и от насоса (с отрезанной вилкой) через термоусадочную муфту.

7. Установить верхний фланец на нижний, затянуть монтажные болты.

8. Включить насос и проверить, поступает ли вода из скважины.

Летнее обустройство скважины без кессона (вариант с подводом в дом и автоматикой)

Можно сделать летнюю скважину с подводом трубы к дому. Для этого трубу, которая выведена из оголовка, заглубляют в землю и затем прокладывают до дома ниже глубины промерзания. На насос ставится обратный клапан. Ниже насоса на трубе монтируют клапан для слива воды. Регулирующую автоматику (гидробак и реле) размещают в доме. Из дома через стену выводят поливочный кран.

Маленькая хитрость. Можно поставить обратный клапан не в скважине за насосом, а в доме. Тогда, если снять верхний фитинг, вода сольется в скважину.

Подвод трубы к дому от летней скважины (наше фото)

Вывод поливочного крана из дома

Зимний вариант скважины с домиком

Вариант, если надо утеплить на зиму летнюю скважину с автоматикой. Вокруг скважины сооружают деревянный домик (короб). Стенки домика утепляют изнутри. Кроме того, прокладывают греющий кабель. В домике можно установить обогреватель. Важно соблюдать технику безопасности: не использовать лампы накаливания и пожароопасные утеплители.

Плюсы варианта с коробом:

Минусы:

Летняя скважина в утепленном коробе

Компания Загород не использует такой вариант в своей практике. Мы делаем проще: врезаем трубу водопровода в обсадную трубу через скважинный адаптер.

Зимний вариант обустройства скважины без кессона, со скважинным адаптером

Для домов с постоянным проживанием прокладывают трубу от скважины к дому и подключают сантехнику. Для этого используется скважинный адаптер. Его врезают в обсадную трубу ниже глубины промерзания. К адаптеру крепят погружной насос.

Схема водоснабжения от скважины с адаптером

Преимущества скважины с адаптером:

Недостатки скважины с адаптером:

Материалы и комплектующие для обустройства скважины с адаптером:

Также понадобятся: нержавеющий трос, зажим для троса, тройники, муфты, хомуты, фитинги, шаровые краны, сантехнические болты, изоляция (лен), утепляющие материалы.

Рекомендуется использовать латунные фитинги, например, Tiemme или Itap. Крайне нежелательно ставить фитинги из пластика.

Рекомендуется использовать латунные фитинги, например, Tiemme или Itap. Крайне нежелательно ставить фитинги из пластика.

Латунный фитинг Itap

Специальные инструменты:

Подробно об установке адаптера мы писали в статье Обустройство скважины с адаптером. В той же статье вы найдете советы, как самостоятельно сделать Г-образную и Т-образную штанги для монтажа. Здесь мы кратко перечислим этапы монтажа своими руками.

Этапы работ по монтажу скважины с адаптером:

1. Выкопать траншею под трубу. Оптимальная глубина траншеи – 1,5 м, это ниже глубины промерзания для средней полосы России.

Траншея для водопроводной трубы

2. Просверлить в скважинной трубе отверстие. Для сверления понадобится пильная коронка диаметром 40-44 мм.  При сверлении металлической трубы коронку надо охлаждать водой. При этом важно следить, чтобы вода не попадала на инструмент.

Высверливание отверстия под адаптер в обсадной трубе

3. Опустить в скважину и закрепить резьбовую часть адаптера. Для этого подойдет Г-образная штанга, которую можно сделать своими руками. Конец штанги надеть на адаптер, опустить в скважину и завести в высверленное отверстие. Нужно два работника. Один опускает адаптер и заводит в отверстие, а другой «ловит» резьбу снаружи и надевает на нее резиновую прокладку, обжимное кольцо и затягивает гайку.

Установленная резьбовая часть адаптера

4. Подсоединить трубу к насосу и к адаптеру. Поставить на насос обратный клапан. Затем через фитинг подсоединить к клапану трубу. Другой конец трубы подсоединить к съемной части адаптера.

Соединение трубы со скважинным насосом

5. Опустить съемную часть адаптера с насосом в скважину. Для опускания адаптера используют T-образный монтажный ключ. Его можно купить в строительном магазине или сделать самостоятельно. Для изготовления ключа надо взять металлическую трубу 32 мм и нарезать на концах резьбу 1 дюйм.  На верхний конец надо накрутить тройник и сделать ручки из обрезков труб с резьбой. Готовый ключ нужно ввинтить в съемную часть адаптера, к которой уже подсоединен насос. Затем опустить насос в скважину и соединить съемную часть адаптера с закрепленной частью через замок «ласточкин хвост».

Самодельный монтажный ключ из металлических труб

6. Проложить трубу до дома и подсоединить ее снаружи к адаптеру. Трубу надо подсоединить к адаптеру через муфту.

Подвод трубы водоснабжения к скважине

7. Протянуть электрический кабель от дома к скважине. Уложить кабель в той же траншее, что и трубу водоснабжения. Чтобы кабель не порвался при подвижках грунта, убрать его в техническую трубу ПНД 20 мм.

Электрокабель в защитной трубе. Вместо гофрированной трубы теперь используется труба ПНД диаметром 32 мм.

8. Подключить в скважинной крышке электрокабель и насос. В крышке есть клеммы для подключения электрики.

Обсадная труба со скважинной крышкой EMS

9. Установить автоматику. Гидробак, реле и фильтры установить и подсоединить в доме. Желательно выделить для этого отдельное помещение (котельную).

Автоматика для скважины в доме

Гидроаккумулятор, реле давления и реле сухого хода подсоединяют через пятивыводной штуцер (пятерник).

Реле давления включает насос при падении давления (кран открывают) и выключает при повышении (кран закрывают). Регулируется с помощью винтов. Обычно настраивают в пределах 1,5-3 атм. Реле давления соединяют последовательно с реле сухого хода. Оно отключает насос, если в него перестает поступать вода и давление падает.

10. Развести трубы водоснабжения по дому и подключить сантехнику. Трубы можно развести одним из двух способов – через тройники или через коллектор. При тройниковой разводке используются полипропиленовые трубы, при коллекторной – трубы из металлопластика или из сшитого полиэтилена.

Тройниковая разводка труб

Обустройство скважины на воду без кессона: своими руками или в монтажной компании?

Летнюю скважину нетрудно обустроить своими руками. Что касается зимнего варианта с адаптером, то это сложнее. Надо герметично установить сам адаптер, проложить трубу, становить автоматику, развести трубы по дому и подсоединить сантехнику. Нужно больше материалов и комплектующих и желательно иметь опыт такой работы. Если нет уверенности, что получится, то лучше доверить монтаж профессионалам.

Компания Загород выполняет обустройство скважин с кессоном и без кессона. Предлагаем летний вариант с оголовком или зимний со скважинным адаптером. Мы выполняем работы за 1 день, «под ключ», с контролем качества и с гарантией 12 месяцев.

Ответы на вопросы про обустройство скважины без кессона своими руками

Что выбрать: обустройство скважины с кессоном или без кессона с адаптером? На этот вопрос мы подробно отвечаем в статье Что лучше: кессон или скважинный адаптер.

Чем отличается оголовок от скважинной крышки? Оголовок нужен для герметичного вывода трубы водоснабжения из скважины и подключения кабеля. В оголовке нет клемм. Насос соединяют с кабелем через термоусадочную муфту. Используется для скважин с кессоном или для летних скважин без кессона. Скважинная крышка не предназначена для вывода трубы, но в ней есть клеммы для подключения насоса и электрокабеля, который идет из дома. Используется для обвязки зимних скважин с адаптером.

Какой насос купить для скважины без кессона? Подойдет погружной насос любого производителя. Для зимнего водоснабжения с адаптером надо учитывать диаметр скважины. Адаптер «съест» 2,5 см от внутреннего диаметра и есть риск, что насос с адаптером не войдет в трубу. Для подбора можно использовать таблицу:

Хорошо зарекомендовали себя насосы Belamos Тайфун TF-3 со встроенным обратным клапаном. Компания Загород устанавливает их в системах водоснабжения.

Какой скважинный оголовок выбрать для летней скважины? Оголовки отличаются по диаметру. Обычно используются оголовки для труб 110-130 мм. Для точного подбора вам нужно знать диаметр обсадной трубы. Если говорить о производителях, то можно посоветовать оголовки Джилекс, Merrill, Unipump.

Какую крышку выбрать для зимней скважины? Крышки, как и оголовки, отличаются прежде всего по диаметру. Например, большой популярностью пользуется скважинная крышка E.M.S. 110-140 мм. Она подходит для всех стандартных диаметров труб. Другие известные производители – Debe, WWSystem.

Делаем зимнюю скважину. Какие трубы использовать? Для прокладки трубы от скважины используют трубы ПНД 32 мм c номинальным давлением PN10, PN16. Для разводки по дому есть несколько вариантов. Для коллекторной разводки — трубы из металлопластика (Henco) или сшитого полиэтилена (Rehau). Для тройниковой разводки – трубы из полипропилена (Valtec, ProAqua). При этом для холодного водоснабжения можно взять простые полипропиленовые трубы 32 мм, а для горячего водоснабжения нужны только трубы из ПП с армированием. Они не растягиваются под действием высокой температуры.

Как выбрать гидроаккумулятор для постоянного водоснабжения? Надо обратить внимание на производителя. Известные и надежные гидроаккумуляторы – Джилекс, Belamos, Zilmet. Но еще важнее правильно подобрать гидробак по объему. Отсылаем к нашей статье Гидроаккумулятор для систем водоснабжения. В ней приведена формула для расчета объема.

Для защиты скважины и оборудования от внешних загрязнений, атмосферных явлений и вандалов ее нужно грамотно обустроить. Согласитесь, комфорт при использовании водозабора, обслуживания техники и трубопровода также важен, как и его безопасность. Как защитить, обеспечив удобство эксплуатации?

Желающим провести обустройство скважины на воду своими руками мы расскажем, как это грамотно сделать. Подскажем, какой вариант лучше выбрать для вашего источника. У нас вы узнаете, как самостоятельно соорудить кессон для скважинного оголовка, как устанавливать адаптер, а также где расположить гидроаккумулятор.

Подробное описание методов и технологий оснащения личного гидротехнического сооружения опирается на нормативную документацию и опыт владельцев скважин. Представленную к ознакомлению информацию дополняют наглядные схемы, подборки фото, видео-руководства.

Зачем нужно обустраивать скважину?

После того, как скважина пробурена и до того, как от неё будет запитан водопровод в доме, производят обустройство источника, подбор и установку водоснабжающего оборудования.

Какие задачи решает обустройство водозаборной скважины:

• Обеспечение чистоты источника. Нельзя допустить попадания в скважину загрязнений с поверхности: пыли, дождевых либо талых вод.
• Защита источника водоснабжения, оборудования и трубопровода от замерзания.
• Формирование условий для подключения и обслуживания оборудования.

Водоснабжающее оборудование (кроме погружного насоса) может быть установлено как в доме, так и рядом со скважиной. В последнем случае необходимо иметь у устья скважины техническое помещение достаточной площади, где эта техника будет установлена.

Но даже при установке ее в доме иметь небольшое помещение на выходе трубопровода из скважины весьма удобно, это значительно облегчает монтаж насоса и его обслуживание. Ввод в скважину водопроводной трубы, а также подача электропитания для погружного насоса также производится на стадии обустройства.

Обустройство скважины имеет целью защиту источника водоснабжения от атмосферных воздействий, обеспечение ввода коммуникаций, удобной установки и обслуживания оборудования

Подбор и монтаж оборудования для поставки воды

Оборудование для индивидуального водоснабжения состоит из следующих элементов:

• Насоса, он может быть погружным либо располагаться на поверхности.
• Автоматики, управляющей работой насоса и предохраняющей его от перегрузок.
• Гидроаккумулятора, открытого либо закрытого (мембранного бака). Последний предпочтительнее, он обеспечивает стабильное давление в водопроводе.

Открытый накопитель воды приходится устанавливать в верхней точке водопровода, на чердаке или под потолком верхнего этажа. Закрытая ёмкость не имеет ограничения по месту установки.

Основные элементы водоснабжающего оборудования частного дома из скважины: насос, гидроаккумулятор, автоматика

Характер обустройства скважины в значительной степени определяется типом и местом установки водоснабжающего оборудования. Рассмотрим основные варианты комплектации источника оборудованием.

Поверхностный насос для неглубокой скважины

Поверхностный насос ощутимо дешевле, проще в установке и обслуживании, чем погружной. Наиболее рациональный и экономически оправданный вариант — комплектная насосная станция «три в одном», в состав которой входит поверхностный насос, относительно небольшой (20-60 л) мембранный бак и вся необходимая автоматика.

В скважину опускают только всасывающий шланг. Таким образом, упрощается обустройство скважины, обслуживание насоса. К тому же шланг имеет небольшой диаметр, что позволяет использовать его в так называемых «нортоновских скважинах» (абиссинских колодцах), куда погружной насос просто не поместится.

Насосные станции имеют лишь один, но весьма существенный недостаток. Поверхностная помпа не в состоянии поднять воду с большой глубины, для большинства моделей предел — 8-10 м. Это ограничивает сферу применения насосных станций колодцами и неглубокими скважинами.

Из-за малой высоты подъёма насосные станции с верхним расположением помпы зачастую приходится устанавливать максимально близко к устью скважины. В противном случае придётся дополнительно преодолевать гидравлическое сопротивление от источника воды до места в доме, где установлен насос.

Принципиальная схема водоснабжения на основе комплектной насосной станции с поверхностным расположением насоса. Применяется для неглубоких скважин из-за небольшой высоты подъёма воды

Погружной насос для глубокой скважины

Для подъёма воды из скважин глубиной более 10 м приходится использовать погружные насосы. Правильный выбор помпы и определение её высоты подвеса в обсадной трубе — отдельный и довольно непростой вопрос.

В рамках темы статьи нам лишь нужно понять, каким дополнительным оборудованием оснащается насос, как он монтируется, подключается.

Как мы уже упоминали, обязательные элементы водоснабжающего оборудования индивидуального дома — гидроаккумулятор и управляющая автоматика. В случае с погружным насосом, высота подъёма которого в разы больше, чем у поверхностного, никаких ограничений по месту установки закрытого гидроаккумулятора нет.

Мембранный бак и управление можно размещать довольно далеко от устья скважины, расстояние до источника незначительно влияет на работу системы. Отличное место для размещения оборудования — сухое и чистое техническое помещение в доме, в подвале или первом этаже.

Схема автономного водоснабжения на основе погружного насоса. Мембранный бак можно располагать на довольно большом расстоянии от скважины

Защита скважины от атмосферных воздействий

Чтобы уберечь источник и технику от атмосферных воздействий и осадков, вокруг устья скважины возводят защищённое помещение, располагая его над уровнем грунта либо ниже поверхности земли:

Вариант #1 — надземный «домик»-павильон

На первый взгляд, проще всего поставить над водозаборной конструкцией небольшой «домик»-павильон. Его можно немного заглубить, подобно входу в отдельностоящий погреб, обсыпать по сторонам грунтом, сделав своеобразную завалинку. Это снизит теплопотери.

Похожие павильоны делают над промышленными скважинами. Но на частном подворье их увидишь нечасто. «Домик» занимает место на участке, загромождает его, что сомнительно и с эстетической точки зрения. К тому же, надземный павильон непросто эффективно утеплить.

Стандартный готовый павильон контейнерного типа, специально предназначенный для установки над скважинами. Подобный домик можно изготовить и хорошо утеплить и своими силами

Вариант #2 — размещение источника внутри здания

Нечасто используемое, но вполне рациональное техническое решение обустройства водозаборной скважины — размещение источника воды в подвале жилого дома либо внутри утеплённого хозяйственного здания, зимней оранжереи, теплицы. Весьма, кстати, популярный в старину приём при строительстве каменных зданий.

Скважина и оборудование под крышей надёжно защищены от всех атмосферных воздействий, воров и вандалов. Максимально упрощается монтаж и сервисные работы. Вибраций оборудование не создаёт, из шума — негромкие щелчки при срабатывании реле. Но они практически не слышны за пределами технического помещения при закрытой двери.

Однако размещение скважины в доме или утеплённом хозблоке встречается нечасто. Объясняется это тем, что для реализации такого варианта нужно сначала бурить скважину, а уж над ней строить дом. У нас же подавляющее большинство застройщиков поступает наоборот.

Скважина пробурена и обустроена прямо в цокольном этаже частного жилого дома

Вариант #3 — подземный колодец-кессон

Самый популярный вариант защитного помещения над частной скважиной — колодец. Правильно будет называть его кессоном, это адекватный технический термин. Установленный в землю кессон хорош тем, что он не загромождает участок, на поверхности мы увидим лишь небольшой люк, расположенный вровень с землёй.

Утеплить подземное помещение гораздо проще, чем надземное, к тому же нижняя его часть, расположенная ниже глубины промерзания, зимой находится в зоне положительных температур, получая некоторое количество тепла из грунта. Проблему представляет собой лишь гидроизоляция. Кессон можно приобрести готовым к монтажу либо соорудить самостоятельно.

Заводской кессон полностью готов к установке. Требуется лишь отрыть котлован и опустить резервуар на нужную отметку. В кессоне уже имеются необходимые технологические отверстия, остаётся через герметичные манжеты ввести в них коммуникации: водопроводную трубу и электрический кабель.

Пример конструктивного решения заводского кессона. В готовом изделии уже имеются люк, лестница, необходимые технологические отверстия, укомплектованные уплотнителями

Готовые кессоны изготавливают из стали либо полимерных материалов. Металлические ёмкости прочнее, не боятся морозного пучения, ударов, могут устанавливаться в проблемных грунтах, склонным к смещениям.

Установка стального кессона на бетонное основание. Металлические конструкции промерзают, утеплять их нужно особенно тщательно

Пластиковые кессоны не подвержены коррозии, почти не образуют конденсат на внутренней поверхности. К сожалению, заводские кессоны обходятся недёшево. Зато могут быть смонтированы за несколько часов, надёжно решаются вопросы гидроизоляции.

Некоторые производители, оснащая свои скважинные кессоны полками, предлагают использовать их «по совместительству» для хранения закаток. Если в доме нет подвала или погреба, это очень удобно

Кессон реально построить и самостоятельно. Скорее всего, он обойдётся заметно дешевле заводского. Возможно, будет прочнее. Однако времени и сил придётся потратить немало. Самый простой вариант — закопать в землю пару железобетонных колодезных колец, накрыв их сверху крышкой и люком с горловиной.

Дно придётся забетонировать. Довольно непросто сделать надёжную гидроизоляцию железобетонного кессона. Если делать её снаружи, лучше использовать рулонный битумный материал или качественную мастику. Однако придётся откапывать слишком большой котлован, чтобы иметь доступ к стенкам колодца.

Можно сделать изоляцию изнутри, тщательно зачеканив швы и промазав внутренние стенки, дно и «потолок» кессона полимерно-цементным составом.

Бетонный кессон-колодец из колец диаметром 1,5 м с уже установленным внутри оборудованием: мембранным баком на 100 л, фильтром, автоматикой

Соорудить кессон своими силами можно не только из заводских колец. Конструкция может быть монолитной, кирпичной (нужен хорошо обожжённый красный кирпич), можно использовать мелкоразмерные бетонные блоки. Списанная с производства стальная бочка тоже подойдёт.

Размеры защитного сооружения скважины

Каковы должны быть размеры кессона над скважиной? Это зависит от того, где будет установлено оборудование. Если в доме, габаритов 80х80 см достаточно для того, чтобы монтажник мог «развернуться», опуская насос.

Внутренние размеры кессона, как минимум, должны позволять монтажнику спокойно работать

При размещении насосной станции либо отдельного мембранного бака в кессоне рекомендуем к размерам оборудования прибавить по 50 см с двух сторон (условно спереди и сбоку). Лучше, конечно, если места для обслуживания побольше.

Если говорить о бетонных колодцах: диаметр типовых железобетонных колец — 90, 150 и 200 см. 90 см — минимально возможный размер для кессона без оборудования, 150 см — для сооружения с оборудованием умеренных габаритов.

В круглом двухметровом колодце свободно поместится довольно большая индивидуальная насосная станция или гидроаккумулятор литров на 200. Высота кессона — рост человека или два типовых бетонных кольца.

Среди заводских комплектных кессонов выбор размеров весьма широк, можно найти вариант для скважины с оборудованием различных габаритов

Упомянем также, что в районах с суровыми зимами дно кессона должно располагаться хотя бы на 15 см ниже глубины промерзания грунта. Ещё лучше, если вся его нижняя треть будет размещаться в незамерзающей зоне.

Утепление верхней части необходимо, лучше его делать снаружи, но можно и изнутри. Подойдёт любой не страдающий от влаги теплоизоляционный материал, идеально подойдёт экструдированный пенополистирол.

Обеспечение герметичности обсадной трубы

В обсадную трубу скважины, снабжающий дом питьевой водой, не должна попасть ни пыль, ни образующийся в кессоне конденсат ни, тем более, дождевая и талая вода. Если это произойдёт, в чистый подземный источник могут попасть вредоносные микроорганизмы с поверхности и «лечить» его будет сложно и дорого.

Для герметизации скважины, крепления погружного насоса и пропуска коммуникаций используйте заводской оголовок: стоит он относительно недорого и весьма облегчает монтаж оборудования

Для защиты источника служит скважинный оголовок — специальная стальная крышка, снабжённая технологическими отверстиями для пропуска коммуникаций и надёжным крюком для подвеса насоса. Оголовок подбирается по диаметру обсады, он имеет резиновую обжимную манжету, герметизирующую обсадную трубу. Водопроводная труба и электрокабель также вводятся через герметичные уплотнители.

Не рекомендуем обрезать обсадную трубу близко к полу кессона. Лучше оставить над поверхностью бетона отрезок высотой 25-40 см. Во-первых,  монтировать насос с оголовком будет удобнее. Во-вторых, при небольшом подтоплении кессона в ствол скважины не попадёт вода.

Использование скважинного адаптера

Павильон или кессон наилучшим образом обеспечивают защиту источника водоснабжения. Однако оба эти решения отнюдь не дёшевы. Если речь идёт о солидном загородном доме и обширном участке, заметные финансовые затраты по обустройству скважины, несомненно,  оправданы.

Но что делать тому застройщику, который не обладает бесконечным бюджетом, строит небогатый сельский домик или скромную дачу? Для обустройства скважины на даче существует экономное альтернативное решение — скважинный адаптер.

С его помощью водопроводную трубу, идущую из дома, можно ввести непосредственно в обсадную трубу скважины. Никакой кессон не нужен. Правда при необходимости обслуживания, адаптер придётся раскапывать, ведь он находится в грунте. Но необходимость в этом возникает редко.

Скважинный адаптер представляет собой разборный фитинг, состоящий из двух частей: наружной и внутренней. Наружная часть располагается снаружи обсады и служит для соединения с водопроводной трубой, идущей в дом.

К ответной внутренней части подсоединяется труба от насоса. Обе части адаптера, соединяющиеся на обсадной трубе, имеют радиусную форму, повторяющую диаметр ствола. Соединяются элементы через двойное герметичное уплотнение.

Адаптер в обсадной трубе, вставляется в заранее просверленное отверстие. При установке следует тщательно проверить герметичность соединений

Адаптер должен размещаться ниже глубины промерзания грунта и монтаж должен быть произведен с особой тщательностью. Обсадная труба остаётся на поверхности земли, её оставляют невысоко торчащей над уровнем земли. Сверху монтируется крышка, в которую вводят электрокабель для питания погружного насоса.

В сильные морозы холод будет проникать внутрь скважины по обсадной трубе. Поэтому, если зимние температуры опускаются ниже -20 °C, рекомендуем скважину укрыть на зиму еловыми лапками, соломой или утеплить иным способом.

Единственное, но весомое преимущество адаптера перед кессоном — дешевизна. Из недостатков: сложность обслуживания оборудования, слабая защищённость от механических повреждений электрокабеля, менее надёжная подвеска насоса (он держится не на тросе, а на одной лишь водопроводной трубе).

Обустройство с помощью скважинного адаптера. И адаптер и водопроводная труба должны располагаться ниже глубины промерзания грунта

И да, оборудование для водоснабжения может быть установлено только в доме. Смонтировать адаптер можно самостоятельно, но потребуется специальный ключ с длинной насадкой, некоторая техническая сноровка и немало терпения.

В заключение скажем, что «дешёвый и сердитый» скважинный адаптер действительно дёшев. Однако не всегда может быть применён и не обеспечивает того же уровня защиты источника и долговечности, что и кессон.

Советы по обустройству скважины

Надеемся, что из сказанного выше в общих чертах понятно, как можно обустроить скважину своими руками.

Позволим себе дать читателям несколько полезных советов:

• Если уровень грунтовых вод на участке высок и располагается выше глубины промерзания грунта, лучше располагать защитное помещение на поверхности, а не под землёй. Или использовать адаптер.
• В доме с круглогодичным проживанием старайтесь размещать водоснабжающее оборудование в основном здании: много места, тепло и сухо. Удобно обслуживать, техника дольше прослужит.
• Оборудование для дома с сезонным проживанием лучше разместить в подземном кессоне. Неотапливаемый дом замёрзнет, а в кессоне сохранится положительная температура. Кстати, нужно не забыть слить на зиму воду в дачном доме, если в нем больше недели не будут проживать.
• В проблемных грунтах (пучинистых, с включениями щебня с острыми ребрми, в плывунах) водопроводную трубу из дома к кессону или адаптеру желательно вести в защитном кожухе. Электрокабель же всегда помещать в защитную трубу ПНД.
• Подсоединение гидравлического оборудования к системе лучше делать через запорные вентили с разборными соединениями. При необходимости его будет просто обслужить или заменить.
• Не забудьте, что вне зависимости от типа оборудования в схему подключения должен входить обратный клапан после насоса и фильтр грубой очистки перед гидроаккумулятором.

Помимо всего прочего, в процессе эксплуатации необходимо следить за уровнем давления в пневматическом элементе мембранного бака. Проверять ежемесячно, при необходимости следует подкачивать.

Выводы и полезное видео по теме

Напоследок видеоролики, наглядно показывающие процесс обустройства источника подземной воды.

Видео #1. Процесс самостоятельного строительства утеплённого кессона из бетонных колец и ввод водопровода в дом:

Видео #1. Экономичное обустройство скважины — самостоятельная установка скважинного адаптера:

Правильное обустройство источника индивидуального водоснабжения гарантирует отличное качество воды и избавит от проблем с ремонтом и периодическим обслуживанием скважинного оборудования.

Желающих рассказать о личном опыте в обустройстве скважины за загородном участке приглашаем оставлять комментарии в расположенном ниже блоке. Здесь же вы можете поделиться полезными сведениями по теме и задать вопросы.

Скважина:
Забой 14 метров
Водоносный пласт галечник
Дебит 3 м3 в час
Обманная колонна пластик 125мм, завод хим кор
Назначение полив, использование только летом

Конструктивные решения
Насос Джилекс 55/50 м( 55литров в минуту/ способен поднимать столб воды в 50м) — 8000р
Труба ПНД 32, 1 дюйм с четвертью, стенка 2мм — 1м 27 рублей
Автоматика на улице(гидроаккумулятор 24л, Джилекс -1300р)

1 насос, 1м от забоя
2 бочонок 1″внешний на 1″внешний

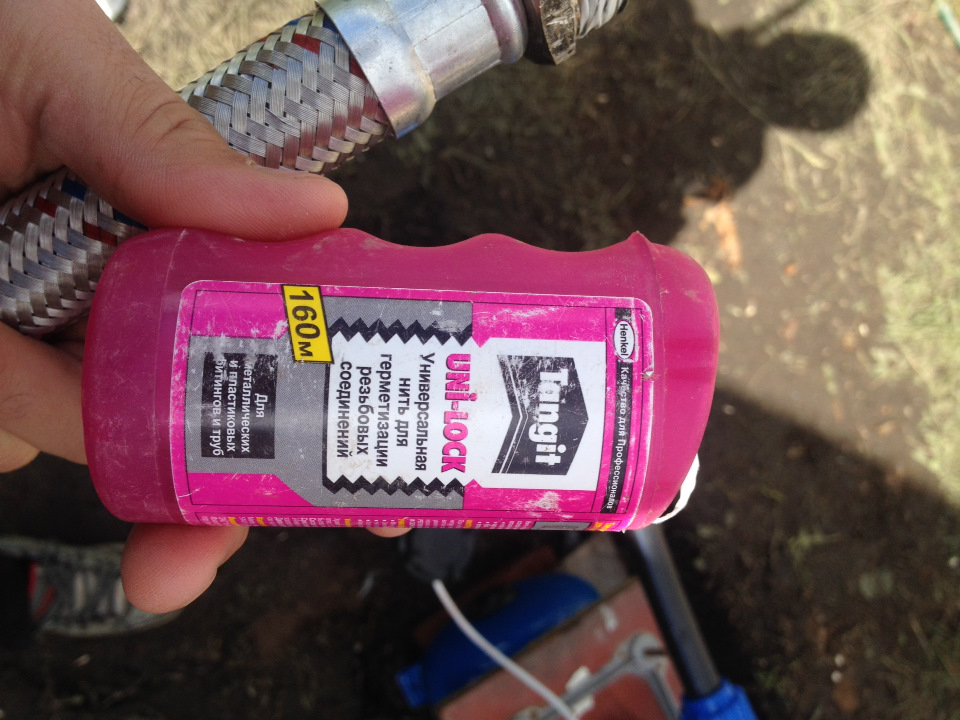

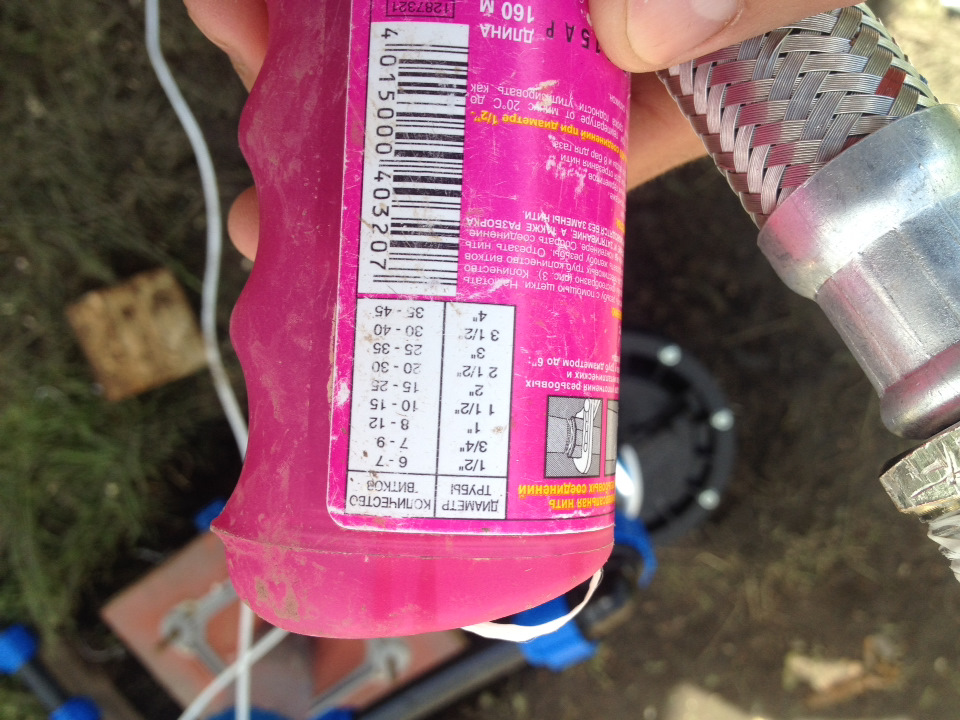

3 обратный клапан латунь 1″внутренний на 1″внутренний
3 муфта начальная 1″внешний на 32
4 трос в полиэтиленовой обмотке, зажимы 6штук, 3 на насосе 3 на оголовок — 150 рублей
5 труба ПНД 13 м, к ней крепим на хомуты трос и провод от насоса, трубу заводим в оголовок, трос 13м крепим к оголовку
6 оголовок Джилекс 130-140мм 32
7 провод 1,5 на 2 продеваем в оголовок, и ставим на него разметку IP44, которая будет располагаться в скважине чуть ниже оголовка, в неё будет воткнута вилка насоса,
Далее спускаем насос со всей его компоновкой, и крепим оголовок к обсаженной колонне

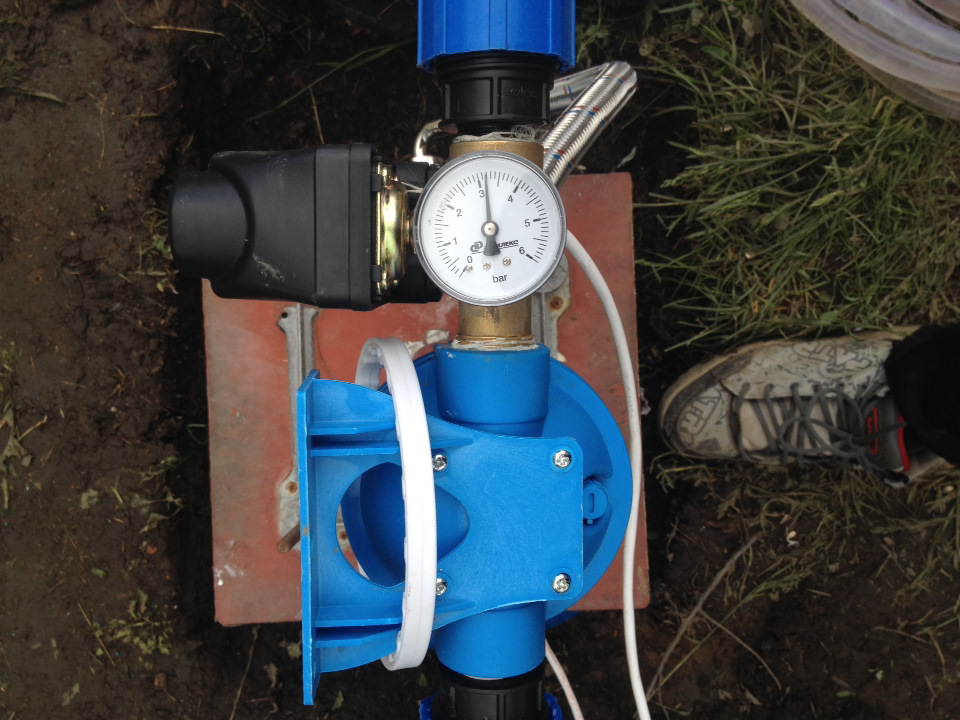

По самой автоматике
Первым делом перед всем верхним оборудованием поставил фильтр колба, полипропилен 10,
2 штуцер 5ти вводной который соединяется с колбой фильтра, в штуцер — реле давления(280р), манометр (210 р), гибкая подводка 60см( 500₽) и гидроаккумулятор
Далее от штуцера идёт вся разводка с кранами, шлангами и трубам чем угодно,
Настройка автоматики, а именно реле давления, снимаем крышку види пружины большая и маленькая, большая порог выключения насоса- обычно до 3,5 атм не во ред насосу, чем сильнее закрутишь тем выше давление, маленькая пружина это так называемая дельта, разность между выключением и включением, обычно 1,3 атм, при всех этих манипуляциях придётся несколько раз открывать и закрывать кран, соответственно проверять пороги давления
Все очень кратко, это от лени,

и небольшего количества времени
Самое главное большекачать водички из скважины, поначалу

Как называют процесс?

Подготовка скважины к подаче воды после бурения называют «заканчивание». При этом должны быть выполнены задачи:

1. Обнаружение и вскрытие водоносных пластов. Вскрытие производится бурением.
2. Проверка полученного источника. Если вскрыты несколько пластов, то оценивается мощность каждого, проверяется качество воды, степень заиливания.
3. Монтаж креплений в скважине, установка обсадных труб. На этом этапе происходит изоляция водоносных пластов друг от друга, если их несколько.
4. При необходимости устанавливают фильтры напротив продуктивных слоев.
5. В готовой колонне заново проделывают отверстия на уровне водоносных пластов. Этот процесс называют перфорацией.
6. Обеспечивают поступление воды в колонну. При небольшом дебите проводятся работы по его увеличению.

Выбор типа и способа заканчивания зависит от нескольких факторов:

• размер водоносного пласта;
• наличие каверн, трещин, их положение в шахте;
• гомогенность почвы;
• степень проницаемости, наличие непроходимых преград на пути движения воды.

С учетом данных характеристик, расположения колонны и ее устойчивостью выбирается тип и способ заканчивания.

Если подземные пласты не изучены в предполагаемом месте бурения, то необходимо пробурить проверочную шахту. Она позволит оценить устойчивость будущей конструкции.

Типы и способы

Тип заканчивания зависит от трех свойств шахты:

1. Геологических.
2. От способа подъема воды.
3. От используемой конструкции.

Каждый из типов имеет несколько видов.

Типы

Геологические, когда учитывается наклон шахты:

• горизонтальная;
• расположенная под углом;
• вертикальная.

Способ поднятия воды:

• нагнетательный;
• фонтанный;
• механизированный способ;
• искусственный лифт.

Последние 2 способа относятся к бурению скважин нефти.

Конструкция:

• обсаженный ствол;
• перфорированная колонна;
• без использования колонны.

В большинстве случаев в конструкцию включается обсадная колонна. С учетом типа заканчивания выбирается технологический процесс обустройства шахты.

Способы

Для всех геологических типов используются следующие способы заканчивания:

1. Классический.
2. С использованием стационарных инструментов.
3. Обустройство скважины с отсечением песчаных пластов.
4. Добыча из нескольких пластов.
5. Отсечение воды и газа.

Последние 2 варианта характерны для нефтедобычи. Краткое описание способов заканчивания представлены ниже.

Классическое

При этом способе труба опускается от начала или устья шахты до забоя или пласта, с которого будет забираться вода. Забоем называется низ скважины, устье — верхом. После установки колонну цементируют.

Использование стационарных инструментов

Отличительная особенность способа — колонны устанавливаются один раз. Все дальнейшие работы, в том числе, перфорирование, первичное и вторичное цементирование, засыпку, а также ремонт производят внутри трубы при помощи небольших устройств.

Благодаря такому подходу, финансовые затраты в этом способе невелики. Но инструменты чаще выходят из строя.

С отсечением песчаных пластов

Если водоносный пласт располагается в почве с большим количества песка, например, абиссинка, то следует изолировать песчаный грунт.

Отсечение реализуют двумя способами:

• засыпание шахты гравием;
• устанавливают специальные трубы с щелями или перфорацией.

Песок сокращает срок эксплуатации насосов, забивает источник, приводит к повреждениям шахты. Поэтому в случае присутствия мощных песчаных пластов, проводят отсечение.

Схемы для нижнего заканчивания или забоя

При выборе схемы учитывают следующие нюансы:

1. Схема должна учитывать условия залежи водоносного пласта. Необходимо предусмотреть неизбежные текущие и капитальные ремонтные работы.
2. От выбора проекта зависит диаметр скважины, кривизна шахты и ее конструкция. Надо предусмотреть устранение препятствий при бурении нижней части ствола.
3. Учесть пороговое давление, в соответствии с которым выбирается диаметр муфты обсадной колонны. Также надо учитывать глубину, на которой она будет находиться.
4. Конструкция должна соответствовать глубине нахождения башмака, диаметрам колонн для обсадки.

Известны 3 схемы:

• с открытым забоем;
• с закрытым заканчиванием;
• смешанная схема.

Каждой присущи свои особенности, плюсы и минусы конструкции.

Открытая

В этом случае обсадная колонна доводится только до верхней границы водоносного пласта. Откачка воды производится с помощью насосов. На схеме показан принцип открытого нижнего заканчивания.

Указаны следующие особенности:

1. Чтобы не произошло обваливание верхних над водоносным пластом слоев почвы, вводится обсадная труба для перекрытия.
2. Нельзя изолировать продуктивные слои друг от друга. Невозможно многопластовое использование скважины.
3. Вода поступает в шахту скважины. Поэтому стенки ствола должны быть прочными, чтобы выдержать давление потока.
4. Призабойная область будет повреждена в результате бурения. Образуется глиняный наст, снижающий дебит скважины.

К достоинствам схемы относят:

• малые затраты на обустройство из-за примитивности конструкции;
• радиальное поступление воды;
• легкий доступ к кавернам и трещинам.

Недостатки:

• понадобится время, чтобы скважина очистилась от глиняных настов;
• если будут вскрыты несколько водоносных пластов, то их невозможно будет изолировать друг от друга;
• возможен обвал стенок в необсаженной области.

В зависимости от состояния коллектора и почвы открытый забой может оснащаться вставным фильтром.

Закрытая

Применяется в большинстве нижних заканчиваний.

Достоинства схемы:

• глиняная корка не попадает в водоток;
• при верном расчете можно обойти поврежденные области;
• так как доступна изоляция слоев друг от друга, то возможна многопластовая эксплуатация скважины;
• шахта защищена от обвалов;
• так как применяется цементирование, то возможна герметизация скважины.

Недостатки:

• из-за некачественного перфорирования скважины возможно появление положительного скин-эффекта, который уменьшает дебит;
• проницаемость также ухудшается из-за вскрытия пласта в трубе;
• большие затраты.

Схема с закрытым забоем используется при наличии нескольких продуктивных слоев почвы с разными коллекторами на устойчивых и неустойчивых пластах.

Смешанная

В этом случае перекрытие забоя трубой происходит частично. Смешанное заканчивание используется при наличии следующих условий:

1. Почва в месте забоя должна быть однородной.
2. Если коллектор устойчивый, то колонна используется для изоляции пластов под большим давлением, находящихся рядом с верхней границей объекта.
3. Если коллектор неустойчивый, то кроме изоляции пластов в колонну монтируют вставной фильтр.

Правильный выбор схемы заканчивания влияет на срок эксплуатации и дебит скважины.

Что не относят к этапу заканчивания?

Последним этапом заканчивания является прокачка воды. Далее выполняют следующие действия, которые уже не относятся к заканчиванию:

• обсыпка пространства вокруг трубы;
• установка кессона, оголовка или адаптера;
• рытье траншей для укладки труб водоснабжения;
• укладка труб с теплоизоляцией;
• подача электрического питания для обслуживающего оборудования;
• объединение всех элементов водоснабжения.

Характер работ зависит от режима работы скважины: сезонная или круглогодичная. Для постоянного источника предусматривают защиту от низких температур.

Как проверить глубину шахты?

Узнать глубину шахты после бурения можно тремя способами:

1. Механический. Для измерения берут шнур и привязывают к нему груз. Затем опускают его в скважину.

   При ослаблении натяжения груз поднимают. Рулеткой измеряют длину опущенной части шнура, которая равна примерной глубине скважины.

   Вместо шнура с грузом удобнее использовать гидрогеологическую рулетку.

2. Магнитный. Здесь вместо шнура с грузилом применяется каротажный кабель. На него через определенные промежутки нанесены магнитные метки. Сигналы от них считываются приемным устройством для определения глубины. Если измерение остановилось в промежутке между метками, то при помощи претенциозного ролика можно точно высчитать глубину.
3. Эхолокационный. Здесь применяются профессиональные приборы. Глубина высчитывается по времени прохождения звукового сигнала.

Механический способ используется на глубинах до 10 метров. Эхолокационный метод — самый точный, но дорогостоящий, используется, в основном, в промышленности.

Что делать дальше: работы по обустройству

Процесс обустройства разделяется на несколько этапов:

1. Обсадка скважины.
2. Установка фильтра.
3. Прокачка.
4. Оформление верхней части.
5. Водоподготовка и укладка водопроводных труб.

Действия также зависят от того, проектируется сезонный или круглогодичный источник воды.

Обсадка

Обсадка производится сразу после окончания бурения. Операция предотвращает:

• обвал стенок в условиях неустойчивого грунта;
• попадание верховодки в ствол скважины;
• загрязнение шахты.

Если глубина небольшая, например, абиссинка, то можно использовать пластиковые трубы. Для глубоких скважин лучше использовать металлические изделия. Для артезианских скважин лучше использовать две трубы. Наружную — из металла, внутреннюю — из пластика.

Разновидности металлических труб для скважины, советы по выбору, соединению, эксплуатации рассмотрены в этой статье, пластиковых — в этой, ПНД — в этой.

Установка фильтра

Выбор фильтра зависит от почвы, от размера фильтруемых частиц. Распространены следующие виды:

• проволочные;
• щелевые;
• перфорированные фильтры.

Наиболее эффективные и долговечные — проволочные. Но они самые дорогие.

Перфорированный фильтр — это труба, чаще изготовленная из ПНД, с отверстиями. Устанавливается чаще на абиссинку, но можно и на артезианскую скважину при небольшом напоре.

Щелевые похожи на перфорированные фильтры. Но у них вместо отверстий прорезаются щели шириной от 3 до 6 мм, длиной от 25 до 80 мм. Поэтому они менее прочные, чем дырчатые. Устанавливаются, в основном, на скважины на песок. В этом случае поверх щелевого фильтра устанавливается внешний в виде сетки.

Чем мельче песок, тем длиннее должен быть фильтр. Для среднезернистой фракции оптимальной высотой будет 1,5-2 м. Для мелких частиц — 3-4 м.

Устанавливается фильтр на уровне водоносного пласта. Если разместить ниже или выше, то скважина начнет размываться, произойдет обвал и перекрытие. Часто причиной замутненной воды является неверно установленный фильтр.

После установки фильтра пространство между грунтом и нижней частью обсадной трубы засыпают щебнем или гравием. Это обеспечит дополнительную фильтрацию поступающей в колонну воды.

Прокачка

Вода, появившаяся после бурения, непригодна к употреблению. В ней много мелкого песка, глины. Поэтому производится откачка до появления чистой воды.

В начале с помощью насоса в колонну закачивается вода, чтобы убрать остатки бурения, промыть фильтровую колонну.

Затем приступают к откачке. Длительность процесса зависит от типа почвы, где расположен водоносный пласт. В неглубоких песчаных скважинах прокачка займет от 12 часов до нескольких дней. Скважины на известняке или глине могут промываться до нескольких недель.

Для прокачки не нужно использовать насос, предназначенный для подачи очищенной воды. Он быстро забьется и выйдет из строя. Обычно покупают недорогие помпы, чтобы снизить растраты. Чаще всего при прокачке выходят из строя от 2 до 5 насосов.

Не рекомендуется использовать насосы с крыльчаткой типа «улитка». Также нежелательны вибрационные насосы. Они могут нарушить целостность труб, ухудшить состояние шахты.

Этапы прокачки:

1. Опустить насос на расстояние от 30 до 70 см от дна.
2. Включить помпу и начать откачку.
3. Через некоторое время поднять насос и промыть его.
4. Продолжить откачку.

Данный алгоритм повторяют, пока не появится чистая вода. Перед каждым циклом насос опускают на дно, затем приподнимают на 30-50 см. Во время работы помпу следует плавно поднимать и отпускать на 5-6 см.

Необходимо приобрести крепкий трос для опускания насоса. Обрыв веревки может привести к потере источника. Откаченную воду нужно отводить подальше от скважины, чтобы она снова попала в шахту.

Оформление устья

Верхняя часть скважины обустраивается тремя методами:

• установка оголовка;
• монтаж адаптера;
• установка кессона.

Первый способ применим только к сезонному, летнему использованию скважины. Двумя последними обустраиваются круглогодичные источники.

Летний вариант

Здесь сверху скважины монтируется оголовок, снабженный краном.

Установка:

1. Обрезается обсадная труба, затем шлифуется и обрабатывается антикоррозийным составом.
2. Электрический кабель продевается через крышку водонапорной трубы.
3. Помпа пристыковывается к трубе, ее тросик закрепляется карабином.
4. Нижняя часть или фланец прикрепляется к обсадной колонне. Затем на нее устанавливается резиновое кольцо.
5. Насос опускается в скважину, вся конструкция фиксируется болтами.

Возможна установка нескольких кранов. Осенью конструкцию консервируют, иначе она промерзнет зимой. Нюансы и пошаговая инструкция и по обустройству летней скважины на даче рассмотрены в этой статье.

Обустройство скважины для летнего проживания со сливом на зиму, видео-инструкция:

Монтаж адаптера

Вода, проходя через адаптер, изменяет направление с вертикального на горизонтальное. Неподвижная часть устройства крепится на обсадной трубе, а к съемной крепится насос.

Устанавливается адаптер по следующей схеме:

1. Выкапывается приямок. Глубина его должна быть ниже зоны промерзания почвы.
2. Проделывается отверстие в обсадной трубе.
3. Изнутри трубы к отверстию подводится адаптер.
4. Неподвижная часть устройства фиксируется на обсадной колонне с помощью гаек. К ней прикручивается труба водоснабжения.

Система водоснабжения — гидробак и автоматика устанавливается в доме, чтобы не промерзли зимой.

К достоинствам схемы относят:

• невысокая стоимость сооружения;
• для установки не нужно большого пространства;
• неприметность скважины с адаптером.

Недостатки:

1. Установка адаптера затрудняет ремонт скважины. Придется раскапывать котлован.
2. Резиновые запчасти устройства со временем изнашиваются. В результате, грунтовые воды начинают стекать в шахту.
3. Адаптер можно устанавливать в шахту глубиной не более 60 м.
4. Нельзя от устройства провести дополнительную водопроводную линию.
5. Компоненты водоснабжения можно установить только в отапливаемом помещении.

Многие недостатки можно нивелировать, если соорудить скважину с кессоном.

Источник с кессоном

Кессон — это резервуар, который стыкуется с обсадной колонной. В нем устанавливается оборудование для подачи воды. В стенки бака вмонтированы патрубки для подключения водопроводных труб и электрического кабеля.

Резервуар может быть пластиковым или металлическим, цилиндрическим или прямоугольным. Размеры: 2 м в высоту, 1-1,5 м в ширину.

Металлический кессон дешевле, однако, он нуждается в гидроизоляции. Срок службы пластикового бака до 50 лет, металлического — в 2 и больше раз меньше.

Краткий алгоритм действий по установке кессона:

1. Вырыть котлован глубиной 2 м. Ширина должна быть больше размеров кессона на 20-30 см.
2. На дне ямы возводят песчаную подушку для кессона.
3. Обрезают обсадную трубу.
4. Установка оголовка или гильзы. Швы обрабатывают средствами от коррозии. В оголовок врезают патрубки для электрического кабеля и водопроводных труб.
5. Опустить кессон, придать устойчивость.
6. На устье приваривают оголовок.
7. Поместить внутрь кессона гидроаккумулятор и узел управления.
8. Подсоединить электрические и водопроводные линии.

Далее необходимо подсыпать в промежутки между стенками кессона и котлованом песчано-цементный раствор.

Пластиковые баки не нуждаются в антикоррозийной обработке, но они легкие. Поэтому их утяжеляют, опустив бетонную плиту на дно. Также можно поместить на горловину кессона бетонное кольцо.

В отличии от адаптера кессон устанавливается снаружи дома и обеспечивает круглогодичную подачу воды.

Как и чем обсыпать вокруг трубы?

Если засыпают участок вокруг фильтровой колонны, то используют щебень или гравий. Желательно сыпать мелкую фракцию, размером не более 5 x 20 мм. Также можно смешать щебень с крупным речным песком в пылеватом грунте. Придерживаться пропорции 3:1.

Если засыпается участок выше зоны фильтрации, то необходимо сделать глиняный замок. Он изолирует забой от стекания наружной воды и закрепит оставшуюся часть трубы. Необходимо чтобы произошла усадка водонапорного замка, для чего понадобится 1,5-2 года. Затем площадка возле оголовка бетонируется.

Водоподготовка

Водоподготовкой называют приведение воды из скважины к санитарным нормам. На этом этапе происходит механическая и химическая очистка воды. Водоподготовка состоит из нескольких этапов:

1. Грубая или механическая очистка. Удаляются частицы грунта. Устанавливаются сетчатые, осветлительные фильтры.
2. Удаление ионов железа, марганца. Устанавливается оборудование, насыщающее воду атомами кислорода.

   Происходит окисление металла и удаление из жидкости. Фильтр периодически нужно промывать.

3. Умягчение. Соли магния и кальция замещаются ионизированным натрием. Необходима периодическая замена картриджей.
4. Обессоливание. С помощью обратного осмоса выводятся 90% солей металлов. После обессоливания вода при кипячении не оставляет накипи.
5. Обеззараживание. Уничтожение вирусов и бактерий. В частных домах обычно используются УФ-фильтры или озонаторы.

Перед началом водоподготовки необходимо сделать анализ воды. По его результатам подбираются фильтры.

Как быть, если в скважине мало воды?

Иногда новая скважина выдает меньше воды, чем предполагалось. Причин может быть несколько:

1. Неправильно подобранная фильтровая колонна. Если ячейки сетки фильтра слишком маленькие, то возможно забивание их песком. Данный процесс называется кольматажем. Слишком крупные ячейки не смогут задерживать песок, в результате забьется обсадная труба. Также может порваться сетка. Необходима замена фильтра.
2. Обсадная труба расположена слишком высоко, не попадает в водоносный пласт. Нужно опустить колонну ниже, пробурить скважину дальше.
3. Неправильно подобран насос. Слишком мощная помпа станет причиной ускоренной откачки воды. В результате произойдет засорение низа обсадной трубы и уменьшение дебита скважины.
4. Неверно расположена погружная часть насоса. Помпа должна располагаться не ниже 1 м от дна и не менее, чем в 50 см от зеркала.
5. Отсутствие напряжения для работы насоса.
6. Нарушилась целостность водопроводных труб. Произвести замену.
7. Засорился насос или обратный клапан.

Чаще всего маловодье связано с ошибками проектирования. Поэтому нужно тщательно продумывать каждый шаг при планировании источника.

Видео по теме статьи

Как оборудовать скважину после бурения, подскажет видео:

Заключение

Обустройство является важным этапом строительства скважины. От качества проведения заканчивания зависит срок эксплуатации и дебит скважины. Вода из скважины нуждается в дополнительной очистке.

Содержание:

Наличие загородного дома зачастую предусматривает необходимость обустройства скважины на участке. При этом необходимо учитывать ряд требований, что даст возможность организовать бесперебойное водоснабжение жилища.

Назначение обустройства скважины

Обустройство скважины на воду своими руками начинается по завершению бурильных работ. Эта процедура подразумевает приобретение и монтаж подходящего оборудования, предназначенного для перекачки воды внутрь дома.

Чтобы обустроить скважину на воду после бурения, как правило, необходимо выполнить следующие функции:

• Почистить точку водозабора и обеспечить его защиту от загрязнения. Проводятся мероприятия по защите скважины от пыли, дождя, весеннего снеготаяния.
• Утеплить источник водоснабжения, насос и трубы. Это сохранит их от замерзания в зимнее время.
• Создать предпосылки для быстрой коммутации и обслуживания используемых для водоснабжения агрегатов.

Точкой размещения оборудования для подачи воды выбирают участок рядом со скважиной, или ближайшую постройку (дом). Это условие не относится к насосной установке. Первый вариант предполагает наличие возле гидротехнического сооружения помещения, которое смогло бы вместить все приборы.

Однако даже в тех случаях, когда обвязка размещена в доме, наличие небольшого помещения возле устья скважины на порядок упрощает работы по установке и обслуживанию насоса. Чтобы ввести в готовый ствол водопроводную трубу или провести проводку для погружной помпы, лучше выбрать момент во время бурения и обустройства скважины.

Как подобрать оборудование для подачи воды

Автономное водоснабжение комплектуется следующим набором оборудования:

1. Насос. Для подачи воды из скважины применяются погружные или поверхностные модели.
2. Автоматика. Предназначена для управления помпой, что обеспечивает защиту двигателя от перегрузок.
3. Гидроаккумулятор. Бывает открытым или закрытым. Более удобными считаются закрытые мембранные баки, благодаря которым рабочее давление сохраняется на одном уровне. Для установки емкости открытого типа выбирают самый высокий участок водопровода. Чаще всего это – чердак или потолок последнего этажа. Закрытые накопители не имеют ограничений по месту монтажа.

На процедуру, как оборудовать скважину для воды своими руками, напрямую влияет особенности места размещения оборудования, и конкретные модули, которые будут для этого использоваться.

Особенности использования поверхностного насоса для подачи воды

Цена поверхностных помп на порядок дешевле, чем погружных. Кроме того, их проще монтировать и обслуживать. Для решения задачи, как обустроить скважину, рациональнее и экономичнее всего применить вариант с насосной станцией «три в одном» (прочитайте: «Схема подключения насосной станции к скважине своими руками – инструкция, советы»). Этот модуль комплектуется поверхностным насосом, мембранной емкостью объемом 20-60 л и автоматикой. В ствол скважины вводится только шланг для всасывания.

Это значительно упрощает обустройство скважины на даче и обслуживания оборудования. Благодаря небольшому диаметру, используемый шланг может быть применен внутри абиссинских колодцев. Из-за слишком узкой шахты опустить в нее погружной насос не получается. Наиболее существенным недостатком насосных станций этого типа являются ограничения по высоте подъема всасываемой жидкости.

Как правило, поверхностные установки в состоянии поднимать воду с глубины до 10 м. Данное обстоятельство вводит определенные ограничения на использование оборудования. Сфера его использования – колодцы и скважины небольшой глубины.

Если схема обустройства скважины предусматривает верхнее размещение насоса, его стараются устанавливать как можно ближе к точке водозабора. Иначе возникнет потребность в преодолении сопротивления на участке между скважной и точкой монтажа помпы внутри дома.

Погружные насосы

Если глубина шахты превышает 10 м, оборудование для скважины под воду включает в себя погружной насос. Чтобы правильно подобрать оптимальную модель помпы и рассчитать высоту ее подвешивания внутри обсадной трубы, потребуется соответствующий опыт. В перечень обязательных приборов подачи воды входит гидроаккумулятор и автоматический модуль. Погружные насосы могут поднимать воду на большую высоту, по сравнению с поверхностными аналогами.

Кроме того, отсутствуют любые ограничения по точке монтажа закрытого гидроаккумулятора. Мембранную емкость и управляющие блоки разрешается устанавливать на любой дистанции от скважины: расстояние до точки водозабора не скажется на эффективности работы системы.

Желательно, чтобы место установки приборов было сухим и теплым. Для этих целей выбирается подходящее помещение внутри дома, подвала или летней кухни.

Как защитить скважину

Благоустройство скважины на воду своими руками предусматривает сооружение технического помещения. Это даст возможность защитить источник и оборудование от климатических воздействий: имеются в виду колебания температуры, ветер, атмосферные осадки и т.п. Эта постройка может располагаться как на поверхности земли, так и под землей. Читайте также: «Как почистить скважину – варианты и способы очистки своими руками».

Надземное сооружение по типу павильона

Это самый простой вариант, как облагородить скважину. Для этих целей используется компактная конструкция, которую размещают над гидротехническим сооружением. Допускается некоторое заглубление такого павильона. В таком случае он будет напоминать автономный погреб, обсыпанный со всех сторон землей.

Для этого перед монтажом конструкции выкапывается небольшая траншея. Подобным образом чаще всего оснащаются промышленные скважины. В приватном секторе павильоны применяются редко, т.к. его присутствие скрадывает полезную площадь и нарушает эстетичность участка. Чтобы утеплить такое сооружение, приходится приложить немало усилий.

Внутреннее размещение

Такой способ благоустройства скважины на воду встречается редко. Для этого в доме должен быть капитальный подвал. Также для этих целей подойдет утеплённый сарай, оранжерея или теплица. Внутреннее размещение оборудования для водоснабжения массово практиковалось в старину: чаще всего таким образом оснащались каменные здания.

Преимущества решения:

1. Надежная защита оборудования от любых атмосферных, механических и вандальных воздействий. Для этого не нужно тратить дополнительные финансы.
2. Простота установки и обслуживания. Все, что нужно сделать – спуститься в подвал.
3. Отсутствие шума при работе. Несмотря на опасения, современные модули не издают громких звуков по ходу функционирования. Что касается негромких щелчков от срабатывающего реле, то хорошие двери в техническое помещение в состоянии решить эту проблему.

Несмотря на перечисленные достоинства, внутреннее расположение приборов редко применяют, чтобы оборудовать скважину своими руками. Причина простая: для реализации такой схемы первым делом нужно бурить скважину, а уже потом строить дом. На практике же все происходит наоборот.

Установка подземного кессона

Самым распространенным способом, как обустроить скважину на даче своими руками, является использование над скважиной защитного колодца. На техническом языке его называют кессоном. Преимущество такого колодца заключается в отсутствии загромождения территории: на поверхности земли остается только небольшой люк. Для теплоизоляции подземного сооружения затрачивают на порядок меньше средств, чем в случае с наземным павильоном. Технология установки кессона подразумевает его заглубление ниже уровня промерзания почвы. Как результат, в зимнее время объект будет частично обогреваться теплом из грунта.

Готовые кессоны заводского производства в широком ассортименте представлены в продаже. Для удешевления задачи, как обустроить скважину для воды, колодец сооружают своими силами (прочитайте: «Как сделать колодец для скважины своими руками — инструкция»). Заводские модели не требуют дополнительной подготовки перед монтажом. Все, что нужно – выкопать яму нужной глубины и опустить туда конструкцию. Резервуар уже оснащен специальными технологическими отверстиями. Используя герметичные манжеты, внутрь них укладывается водопровод и питающая проводка.

Материалом изготовления готовых колодцев выступает сталь или полимеры. Изделия из металла демонстрируют большую прочность, стойкость к морозному пучению и ударным воздействиям. Их разрешается устанавливать на участках с нестойкими почвами, которые иногда смещаются. Пластиковым емкостям не страшна кессоны коррозия, воздействие влаги и конденсата. Единственным недостатком готовых кессонов для благоустройства скважины является их стоимость. Это компенсирует быстрая установка и отсутствие необходимости в дополнительной гидроизоляции.

Чтобы сэкономить финансы, некоторые владельцы скважин решаются соорудить кессон самостоятельно. Если все сделать правильно, такая конструкция будет даже прочнее своего заводского аналога. Однако необходимо заранее готовиться к значительным временным и трудовым затратам. Самым простым способом обустройства скважины дома является погружение в почву двух колодезных колец из бетона. Сооружение оформляется сверху крышкой: удобнее, если в ней будет люк с горловиной. На дно укладывают слой бетона.

Процедура гидроизоляции железобетонного кессона обычно вызывает проблемы. Для наружной укладки применяют битумные рулоны или качественную мастику. Чтобы реализовать такой подход, котлован должен быть значительно шире размеров кессона. При внутренней изоляции производится качественная заделка швов и обработка стен, дно и крышки. Для этих целей используют полимерно-цементный материал.

Обустроить скважину своими руками можно не только при помощи заводских колец. Иногда используются монолитные или кирпичные конструкции из качественно обожжённого красного кирпича. Еще один бюджетный вариант, как правильно обустроить скважину – применить мелкоразмерные блоки из бетона. Для этого сгодится также старая металлическая бочка.

Параметры защитной конструкции

Перед тем, как оборудовать скважину для воды, необходимо определиться с размерами защитного кессона.

На это влияет место монтажа оборудование:

• Внутри дома. Достаточно габаритов 80х80 см: этого вполне хватит для удобной установки и обслуживания насоса.
• В кессоне. Если для размещения помпы или мембранной емкости используют кессон, при расчете его размеров к параметрам прибора добавляют 50 см по каждой стороне (прочитайте также: «Какой кессон для скважины лучше выбрать – виды, различия, правила установки»). Чаще всего – спереди и сбоку. Чем больше будет места, тем проще проводить обслуживающие мероприятия.
• Бетонный колодец. Типовые размеры колец из железобетона – 90, 150 и 200 см. Наиболее популярным решением является кольцо диаметром 150 см. Габаритные насосные станции рекомендуется размещать внутри колодцев из колец сечением 200 см. То же касается и объемных мембранных баков. За высоту кессона берут два бетонных кольца.

Если работы по обустройству скважины на участке проводятся в местностях с суровыми климатическими условиями, конструкцию необходимо заглубить на 15 см ниже уровня зимнего промерзания. В идеале 1/3 емкости должна размещаться ниже этого уровня. Для теплоизоляции верхней части используют наружный способ (он более эффективен). Бюджетным вариантом выступает укладка экструдированного пенополистирола.

Как герметизировать обсадную трубу

Исследуя вопрос, что нужно для скважины под воду, важно не забыть о герметизации обсадной скважинной трубы. Это коммуникация занимается подачей воды из глубины на поверхность, поэтому внутри нее не должно быть пыли, грязи, конденсата и атмосферной воды. В противном случае внутрь подземного источника попадут опасные для здоровья микроорганизмы. После этого скважина будет считаться зараженной.

Элементы защиты обсадной трубы:

1. Оголовок. Речь идет о надежном стальном люке с технологическими отверстиями. Через них внутрь шахты подаются коммуникации и трос с крюком для подвешивания помпы. Диаметр оголовка должен слегка превосходить сечение обсадной трубы. Чтобы обеспечить герметичное крепление, на нем имеется резиновая обжимная манжета. Читайте также: «Как установить оголовок для скважины – теория и практика».
2. Резиновые уплотнители для ввода подающей трубы и электрического кабеля.

Запрещается производить обрезку трубы в непосредственной близости от дна кессона. Оптимальная дистанция между концом трубы и дном – 25-40 см. Это упростит установку помпы с оголовком, а в случае проникновения внутрь конструкции воды скважина будет защищена от загрязнения. Читайте также: «Как сделать кессон для скважины своими руками – варианты устройства, инструкция по строительству».

Адаптер для скважины

Лучшим способом, как благоустроить скважину, является использование павильона или кессона. Именно эти сооружения способны надежнее всего защитить источник водоснабжения. Недостатком этих решений является их дороговизна. Если ставится задача обустройства скважины на участке солидного коттеджа, подобные траты являются вполне объяснимыми. Иное дело, когда скважина обеспечивает нужды небольшого сельского дома или дачи. Как правило, владельцы подобных строений не могут похвалиться огромными средствами.

Бюджетным вариантом устройства скважины на участке является скважинный адаптер. Он дает возможность коммутировать подающую трубу напрямую с обсадной трубой скважины. Это позволяет исключить применение кессона. Есть и неудобство: в случае возникновения потребности в ремонте адаптер нуждается в раскапывании (его во время монтажа укладывают в траншею). Как показывает практика, этот надежный элемент довольно редко выходит из строя.

В состав скважинного адаптера входит два основных блока:

1. Наружный. Располагается по внешней стороне обсадной трубы. Его назначение – обеспечить коммутацию с водопроводом, подающим жидкость в дом.
2. Внутренний. Служит для подключения трубы от помпы.

Наружный и внутренний блок обладают радиусной конфигурацией, которая повторяет очертания ствола. Для коммутации элементов между собой применяют парный герметичный уплотнитель. Чтобы обустроить скважину своими руками, необходимо установить адаптер ниже глубины промерзания почвы.

По ходу монтажа необходимо четко выполнять следующие этапы:

• Обсадную трубы необходимо вывести так, чтобы ее конец оказался на небольшой высоте над уровнем земли.
• Для защиты обсады от загрязнений верхний край оформляется крышкой с отверстием для питающего погружную помпу электрического кабеля.
• Зимой в случае значительного понижения температуры возникает реальная угроза проникновения холода внутрь скважины: он начинает двигаться по обсадной трубе. В регионах с суровыми зимами (где мороз достигает -20 градусов) практикуют дополнительное утепление скважины. Для этого ее на зиму укрывают еловыми ветками, сеном, соломой и другими натуральными материалами.

Данный вариант, как обустроить скважину своими руками, превосходит использование кессона своей дешевизной. К слабым сторонам применения адаптера можно отнести сложность обслуживания, риск механических повреждений электрической проводки и не очень надёжное крепление насоса. В этом случае вместо традиционного троса применяют непосредственную фиксацию на водопроводной трубе.

Используемое оборудование может быть размещено исключительно внутри дома. Перед тем, как оборудовать скважину своими руками с помощью адаптера, необходимо обзавестись специальным ключом с длинной насадкой. Чтобы реализовать процесс, потребуется определенный технический опыт и аккуратность. Читайте также: «Как провести воду в дом из скважины – важные нюансы».

Рекомендации по бурению скважины для воды от специалистов

Приведенная выше информация позволит сложить некоторое представление об установке скважины на участке.

Также существует несколько дополнительных рекомендаций, как облагородить скважину своими руками:

• На приусадебных участках с высоким уровнем грунтовых вод желательно обустраивать защитный модуль для оборудования скважины на поверхности земли. Особенно это касается ситуаций, когда грунтовая воды находится выше глубины промерзания почвы. Правильно оборудовать скважину, как того требуют нормы, в такой ситуации поможет адаптер (прочитайте также: «Как бурят скважину на воду – правила и нормы бурения»).
• Если дом используется для постоянного проживания, блоки для подачи воды лучше установить внутри жилища. Для этого выделяется теплое и сухое техническое помещение. Это даст гарантию того, что оборудование не замерзнет при наступлении морозов и обеспечит его простое обслуживание в любую погоду. Эксплуатация в подобных условиях заметно увеличивает срок службы техники.
• Дома и дачи сезонного использования рекомендуется оснащать подземными кессонами. Даже если температура в доме опуститься ниже нуля, это никак не скажется на сохранности оборудования в утепленном колодце. По окончанию летнего сезона на таких объектах проводятся мероприятия по консервации на зиму. Это предусматривает слив воды из домовой системы и дополнительное утепление ямы под скважину.
• В случае наличия в местности проблемных грунтов (к ним относят пучинистые, каменистые, почвы с твердыми острыми включениями, плывуны) при прокладке водопроводной линии между жилищем и кессоном необходимо применять специальный защитный кожух. Кроме того, во время засыпки траншеи рекомендуется применять керамзит, создающий дополнительную утепляющую прослойку.
• Для прокладки электрического питающего кабеля для насоса используют защитную трубу ПНД. Она создает надежный барьер на пути атмосферной влаги и механических воздействий.
• Проводя коммутацию оборудования к домовому трубопроводу, обязательно применяют разборные вентили на разборных патрубках. Это дает возможность во время обслуживающих мероприятий отсекать нужный участок, без необходимости отключения всей системы.
• Любое выбранное оборудование предполагает включение в схему водоснабжения обратного клапана (его врезают после помпы) и фильтра грубой очистки (перед мембранным баком). Если возникают трудности с подбором комплектующих для обвязки насоса, необходимо посоветоваться с опытным сантехником.
• Облагородить скважину своими руками поможет использование заводских люков. Даже если кессон сооружался самостоятельно из бетонных колец, его желательно оформить готовой крышкой с горловиной. Красиво обустроить скважину на даче, как правило, помогает использование декоративных элементов ландшафтного дизайна.
• Чтобы установленное оборудование прослужило максимально долго, во время работы насосной станции необходимо постоянно проверять уровень давления внутри пневматической груши гидроаккумулятора. Как правило, снимают показатели манометра раз в месяц. Если давление упало, его нагнетают до нужного уровня посредством ниппеля на корпусе бака. Читайте также: «Как самому пробурить скважину на воду своими руками – какая скважина лучше».
