Опель корса бортовой компьютер инструкция

I
Нажимаем коротко три раза кнопку сброса пробега на одометре, четвёртый раз 10-15 секунд, пока не появятся новые цифры. Переход на следующий пункт нажатием кнопки сброса одометра.
01. Дата производства автомобиля, нажимаем
02. Дата и версия прошивки
03. Неизвестное значение
04. Сверху спидометр
04. Снизу тахометр
05. Напряжение
06. Сверху уровень подсветки приборов (100 вкл, 0 выкл)
06. Снизу температура двигателя
07. Неизвестное значение
08. Неизвестное значение
09. Неизвестное значение
10. Неизвестное значение
11. Сверху Количество оставшегося бензина
11. Снизу Неизвестное значение
12. Сверху Неизвестное значение
12. Снизу Мгновенный расход
13. Число дней с последнего ТО у дилера
13. Число километров с последнего ТО
14. Одометр

II
Вставляем ключ, ручки света и дворников на себя примерно пять секунд, до звукового сигнала. На дисплее одометра отображаются значения, перемещение P1-P7 левой ручкой (вверх/вниз), On/Off-правой ручкой.
P1. «Путь домой». При открывании авто два раза нажимаете на кнопку брелка, загорается ближний свет на 20 секунд
P2. Автоматическое включение заднего дворника при включении задней передачи
P3. «Перестроение». Чуть щелкнул ручкой указателя поворота — три моргания, сильнее — до поворота руля руля
P4. Автоматическое запирание дверей на скорости > 15кмч
P5. Одно нажатие открытия на брелке — водительская дверь, два — все остальные
P6. Сигнал о превышении допустимой скорости
P7. Громкость указателя поворота
Для сохранения ручки света и дворников на себя примерно пять секунд.

100

Приборы и средства управления

Бортовой компьютер

Бортовой компьютер является ис‐

точником информации о движении,

которая непрерывно регистри‐

руется и вычисляется.

Для выбора функций используются

клавиши на рычаге управления

стеклоочистителями.
Поверните регулятор, чтобы вы‐

брать:

■ Запас хода
■ Текущий расход
■ Пройденный путь
■ Средняя скорость
■ Абсолютный расход топлива
■ Средний расход топлива

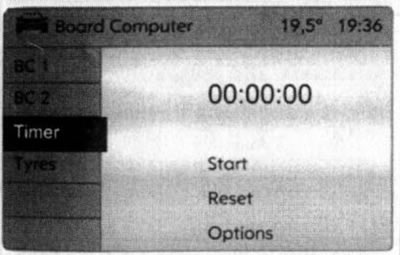

■ Таймер

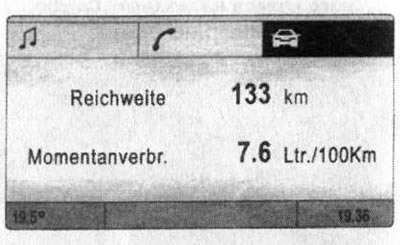

Запас хода

Запас хода рассчитывается на ос‐

нове текущего остатка топлива в

баке и текущего расхода. На дис‐

плей выводится усредненное зна‐

чение.
Спустя некоторое время после за‐

правки величина запаса хода авто‐

матически обновляется.

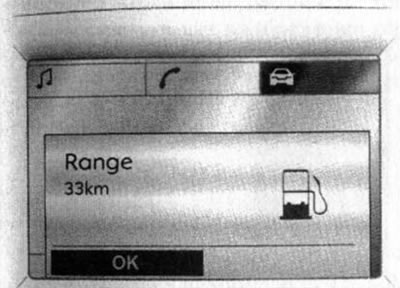

При низком уровне топлива в баке

на дисплей выводится сообщение.

Подтвердите предупредительное

сообщение нажатием на 7 на ры‐

чаге стеклоочистителя.

Текущий расход

Указание текущего расхода. На

низких скоростях выводится рас‐

ход топлива в час.

Пройденный путь

Выводится пройденный путь.

Средняя скорость

Выводится средняя скорость дви‐

жения. Результат можно сбросить

в любой момент.

Меню штатного БК

I
Нажимаем коротко три раза кнопку сброса пробега на одометре, четвёртый раз 10-15 секунд, пока не появятся новые цифры. Переход на следующий пункт нажатием кнопки сброса одометра.
01. Дата производства автомобиля, нажимаем
02. Дата и версия прошивки
03. Неизвестное значение
04. Сверху спидометр
04. Снизу тахометр
05. Напряжение
06. Сверху уровень подсветки приборов (100 вкл, 0 выкл)
06. Снизу температура двигателя
07. Неизвестное значение
08. Неизвестное значение
09. Неизвестное значение
10. Неизвестное значение
11. Сверху Количество оставшегося бензина
11. Снизу Неизвестное значение
12. Сверху Неизвестное значение
12. Снизу Мгновенный расход
13. Число дней с последнего ТО у дилера
13. Число километров с последнего ТО
14. Одометр

II
Вставляем ключ, ручки света и дворников на себя примерно пять секунд, до звукового сигнала. На дисплее одометра отображаются значения, перемещение P1-P7 левой ручкой (вверх/вниз), On/Off-правой ручкой.
P1. «Путь домой». При открывании авто два раза нажимаете на кнопку брелка, загорается ближний свет на 20 секунд
P2. Автоматическое включение заднего дворника при включении задней передачи
P3. «Перестроение». Чуть щелкнул ручкой указателя поворота — три моргания, сильнее — до поворота руля руля
P4. Автоматическое запирание дверей на скорости > 15кмч
P5. Одно нажатие открытия на брелке — водительская дверь, два — все остальные
P6. Сигнал о превышении допустимой скорости
P7. Громкость указателя поворота
Для сохранения ручки света и дворников на себя примерно пять секунд.

Источник

«Секретные меню» в Corsa

Возможно кто-то не знает, но в Корсе есть 2 скрытых меню, об одном из них написано в мануале.
Начнем с того, что не написано. Видел уже пару раз на драйве, что народ не знает как посмотреть температуру на Корсе. Дак вот, это возможно!
Первый режим
Нажимаем быстр 3 раза кнопку сброса пробега на одометре. Потом 4й раз жмем секунд 10-15, появятся новые цифры. Что же они обозначают? Переходить на следующий пункт — просто нажать кнопку еще раз.
1 Дата производства автомобиля, нажимаем
2 Дата и версия прошивки
3 Незвестное значение
4 Сверху спидометр
Снизу тахометр
5 Напряжение
6 Сверху Уровень подсветки приборов (100 вкл, 0 выкл)
Снизу температура двигателя
7 Незвестное значение
8 Незвестное значение
9 Незвестное значение
10 Незвестное значение
11 Количество оставшегося бензина
Незвестное значение
12 Незвестное значение
Мгновенный расход
13 Число дней с последнего ТО у дилера
Число километров с последнего ТО. У меня совпадает с отметкой в сервисной книжке
14 Одометр

Второй режим описан в мануле. Но кому лень туда ползти — напишу тут.
Вставляем ключ, ручки света и дворников на себя на

5 секунд. В подтвержение пискнет машина. Все там же на одометре будет. Перемещение P1-P7 левой ручкой (вверхвниз), OnOff-правой
P1 При открывании авто 2 раза нажимаете на кнопку брелка, загорается ближний свет секунд на 20, удобно вечером искать авто на стоянке 🙂
P2 Автоматическое включение заднего дворника при включении задней передачи
P3 Функция «перестроения». Чуть щелкнул поворотником — 3 моргания, сильнее — до того как крутанешь рулем
P4 Автоматическое запирание дверей на скорости >15кмч
P5 1 нажатие открытия на брелке — водительская дверь, 2 — все остальные
P6 Сигнал о превышении допустимой скорости
P7 Громкость поворотников
Сохранить — 2 ручки на себя на пару секунд

Источник

Бортовой компьютер в приборной панели

Давно хотел себе бортовой компьютер. В корсе возможны два варианта БК: Первый, самый распространённый — на дисплее GID. Второй — в приборной панели. Для первого варианта нужно искать дисплей и магнитолу с кнопками BC. Для второго — приборку с большим экраном и правый подрулевой переключатель.

Случайно нашёл приборку в стиле OPC. Как оказалось, это не настоящая OPC, а всего лишь обычная приборка с заменённой накладкой. Смотрится оригинально.

Ручку переключателя БК найти сложнее и стоят они дороже. Купил на разборке стрекозу с ручками круиза и БК.

С подключением всё просто. Козырёк панели сдёргиваем руками, выкручиваем 3 болта, меняем приборку. Раскручиваем кожух руля, тонким шестигранником отщёлкиваем старый рычажок, ставим новый, подключаем провода в имеющийся разъём. Собираем всё.

Активация. Нам нужен ноутбук, Op-Com, карпас новой приборки, карпас машины. Решил отложить на потом, так как надо ехать в гараж, ноутбук только от розетки работает.

Почему-то я был уверен, что без привязки приборка и стрелками не шевельнёт. Оказывается, всё чудесно работает и без привязки! Все стрелки работают, индикаторы горят, расход показывает, рычажок показания переключает. Получается, можно и без привязки обойтись. Правда, нет индикатора ESP, так как его не было у прошлого хозяина приборки. Так что надо будет подключиться компьютером.

Источник

секретки на Opel Corsa D

P1 При открывании авто 2 раза нажимаете на кнопку брелка, загорается ближний свет секунд на 20, удобно вечером искать авто на стоянке 🙂
P2 Автоматическое включение заднего дворника при включении задней передачи
P3 Функция «перестроения». Чуть щелкнул поворотником — 3 моргания, сильнее — до того как крутанешь рулем
P4 Автоматическое запирание дверей на скорости >15кмч
P5 1 нажатие открытия на брелке — водительская дверь, 2 — все остальные
P6 Сигнал о превышении допустимой скорости
P7 Громкость поворотников
Сохранить — 2 ручки на себя на пару секунд, табло погаснет

Два информационных режима

Нажимаем быстр 3 раза кнопку сброса пробега на одометре. Потом 4й раз жмем секунд 10-15, появятся новые цифры. Что же они обозначают? Переходить на следующий пункт — просто нажать кнопку еще раз.
1 Дата производства автомобиля, нажимаем
2 Дата и версия прошивки
3 Незвестное значение
4 Сверху спидометр
Снизу тахометр
5 Напряжение
6 Сверху Уровень подсветки приборов (100 вкл, 0 выкл)
Снизу температура двигателя
7 Незвестное значение
8 Незвестное значение
9 Незвестное значение
10 Незвестное значение
11 Количество оставшегося бензина
Незвестное значение
12 Незвестное значение
Мгновенный расход
13 Число дней с последнего ТО у дилера
Число километров с последнего ТО. У меня совпадает с отметкой в сервисной книжке
14 Одометр

Для инициализации тестового режима БК на графическом дисплее (GID) при включенной магнитоле и включенном зажигании нажимаем и держим кнопку Settings до звукового сигнала (около 4 сек.)
После этого переходим в режим бортовой компьютера (кнопка «BC»). Далее, нажимая кнопку BC листаем экраны тестового режима.
HW, SW дата инсталляции, версия прошивки …
LCD-Temp темп. матрицы дисплея (зачем нужно не ясно?)
DIMMING (ЭКРАН 2)
U-Temp30 вольтметр
U-Reference рекомендованное напряжение (величина постоянная)
LED/LCD Tmp темп. матрицы дисплея
Brightness яркость наверное дисплея
Input яркость подсветки в % (100% самая яркая)
Chart Зависит от уровня подсветки приборов
Leds Зависит от уровня подсветки приборов
CLOCK (ЭКРАН 3)
GPS Навигация
RDS Установка часов в магнитоле по сигналу с радиостанции
RDS/Set Включено RDS
CorrRDS Включена коррекция времени по RDS
Local Offset Временная зона (локальная разница во времени)
RDS-Max-Diff Максимальная разница часов магнитолы и времени по RDS
PI-Radio Код радиостанции для сверки времени
OA_TEM (ЭКРАН 4)
Dist-RC ускорение в м/с
Speed скорость в км/час
Coolant темп. тосола
Sensor температура датчика воздуха (находится перед радиатором)
Display скорректированная температура воздуха (так как датчик находится в непосредственной близости от двигателя)
Ice-Enable индикация состояния функции «Гололед»
Ice-Aktive индикация если температура меньше 3°C то положение ON, больше OFF
Ice-Act индикация состояния оповещения водителя о «Гололеде» (если Ice-Aktive On на диспл. Выводится предупреждение, после подтверждения кнопкою, Ice-Act переходит в состояние ON)

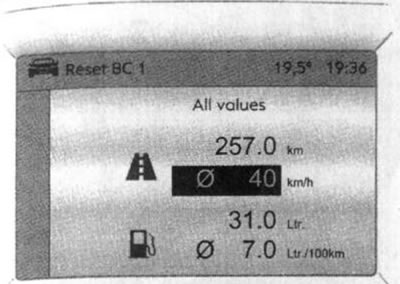

BC (ЭКРАН 5)
Inj-RC расход топлива мл/сек
Range прогнозируемый остаток пути
TC-Inst текущий расход топлива
TC-Time средний показатель датчика TC-Inst за какое-то время (1 мин)
TC-Dist реальное кол-во топлива в баке

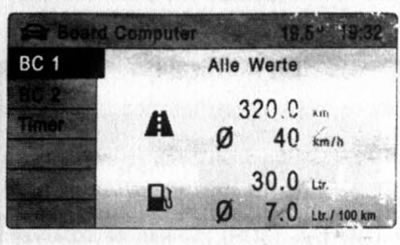

RC… средний расход топлива (совпадает с накопленным по каналу БК «BC1»)

Источник

Активация БК Opel Corsa D

Решил сделать эту инструкцию так сказать для «чайников», для тек кому влом разбераться со всей этой бодягой (Все взято с разных ресурсов по не многу, буду рассказывать все пошагово).
Собирал информацию по всем просторам интернета) но именно описания корсы не нашел так что вдруг кому пригодиться.
И так начнемс
Т.к у соседа тоже опель у него оказался OP-COM и он любезно его мне одолжил

Далее драва и все прочее установил двот сама прога которой пользовался я так же вот

Итак подключаем сканер к авто, включаем зажигание и подключаем сканер к буку, включаем программу

Затем идем в програм вариант конфигуратор (он там же где вы выбирали програм код индекс) и там выбираем борт компьютер ставип присутствие)

Так же немного из книги

Так же куча полезной инфы
На цифры внимание не обращайте э тестил с тапкой в пол)

Mitsubishi Lancer 2008, двигатель бензиновый 1.8 л., 143 л. с., передний привод, механическая коробка передач — другое

Машины в продаже

Mitsubishi Lancer, 2011

Mitsubishi Lancer, 2008

Mitsubishi Lancer, 2010

Mitsubishi Lancer, 2013

Комментарии 11

Промучился целый день, безуспешно.

Автомобиль Corsa D 2014
OpCom v.1.59 (6й, не New — т.е. прошить нельзя, но по CAN-шине должен работать корректно)
С установкой дров проблем не возникло. ОС Win7.

А вот с подключением к машине не задалось с самого начала. «Народная» версия 120309a машину не видит (ошибка стандартная, Interface communication error, or interface not powered from car». Что базовая, что с «довесками» для машин до 14го и до 16го годов. Единственная версия, которая сконнектилась с авто — OP-COM 08-2010 EN, но к сожалению в силу древности с задачей активации БК она не справилась (считать code index удалось, но не более — тупо нету функции; через другие модели авто тоже глухо).

В чем может быть проблема? И есть ли способ таки активировать этот несчастный комп имеющимися средствами?

Приветствую! Делали активацию компуктера в сервисе, обещали, что он будет показывать перегоревшие лампочки, но нет… (
Перегорели обе головного света, напряжение он с них снял, но предупреждение никуда не вывел.
У всех так?

Ни фига не понял что за манипуляция. Можно конкретней?
У меня у жены корса 2008г, у нас уже лет 5! До этого одна хозяйка была. Все то что на фото выше у меня и так отображалось и работало, хотя сомневаюсь что та тетушка что катался до нас что-то активировала…

Спасибо за подробную инструкцию!Активировал у себя)

Привет! Купил недавно клрсу 2013 года, хочу себе прошить так же бортовой компьютер. Можешь помочь в этом? Могу подьехать в Тулу

Добрый день.
Тоже купил на Али шнурок. На октябрь-ноябрь 2016 года брал последней версии прошивки v.1.59 у поставщика, который не самый дешевый. 1100р. В итоге пришел шнурок всё нормально. Все работает. Активировал БК. Только софт использовал с диска (никаких вирусов на диске не было).
Шнурок может видеть автомобили Opel до 2014 года включительно (у меня Corsa конец 2013). Кто в Омске, могу помочь с активацией.

А что за расход такой 20 литров?
Еще где то читал что оп комом можно регулировать жесткость электроусилителя руля, а так же подключить «скандинавский свет». Вы только активировали БК?
У самого оп ком уже лежит на почте, на выходных заберу. Хочу собрать побольше информации о возможностях оп кома.

20 это первый тест там видно что я проехал всего 1,6км с учетом тапки в пол! А так расход по городу пишит 7,7
Скандинавский свет мне показался не целесообразным так как в корсе стоит блок управления светом и при выключении двигателя и извлечении ключа он сам гасит свет. И введу всего этого у меня всегда ручка света в положении вкл.А так активация скандинавского света возможна
А про руль честно слышу впервые.

А как отключить сепплай роад?

Честно говоря даже не пробовал, но гдето тамже где и активация бк

Источник

Информационный дисплей вмонтирован в центральную часть панели приборов (см. иллюстрацию 15.1) и оборудован светозащитным козырьком.

В зависимости от года выпуска модели и устанавливаемого на автомобиль дополнительного оборудования может устанавливаться дисплей различных вариантов исполнения и модификации. В данном разделе рассматриваются модификации информационного дисплея, устанавливавшиеся на момент подготовки материалов для данного Руководства:

• Трехфункциональный информационный дисплей (TID);
• Графический информационный дисплей (GID).

При необходимости получения информации о порядке функционирования дисплея более раннего выпуска обратитесь к официальным представителям компании Opel. Так же подробная информация указывается в инструкции по эксплуатации, прилагаемой к конкретной модели.

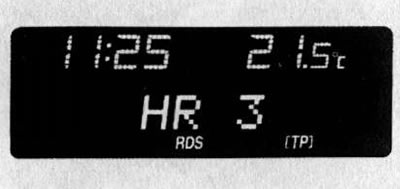

Трехфункциональный информационный дисплей (TID)

На экран дисплея при включенном зажигании выводится в верхней строке индикация значений времени суток и температуры наружного воздуха, а в нижней строке текущая дата. При включении аудиосистемы вместо даты в нижней строке высвечиваются параметры ее функционирования (см. иллюстрацию 17.50).

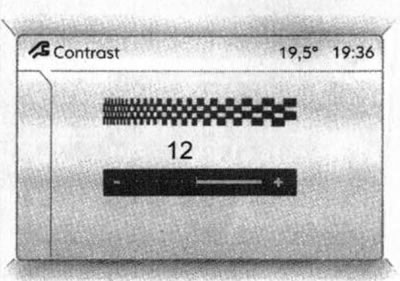

Яркость экрана регулируется при помощи того же потенциометра, которым регулируется интенсивность подсветки приборов (см. выше). При выключенном зажигании текущая информация (время, дата, температура наружного воздуха) может быть на 15 секунд выведена на экран дисплея путем кратковременного нажатия на одну из двух управляющих кнопок, расположенных справа от дисплея.

Вывод на дисплей индикации «—.-»°С, «F» либо «Safe» предупреждает о неисправности системы, — при первой же возможности обратитесь к специалистам для устранения неполадок.

Индикация температуры наружного воздуха

Термометр реагирует на понижение температуры воздуха сразу, а на повышение — с некоторым запаздыванием. Будьте осторожны: когда термометр показывает несколько градусов выше нуля, на дороге уже может быть гололедица!

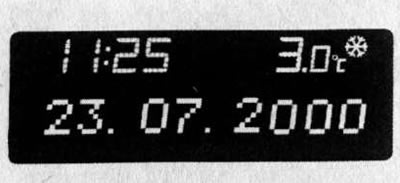

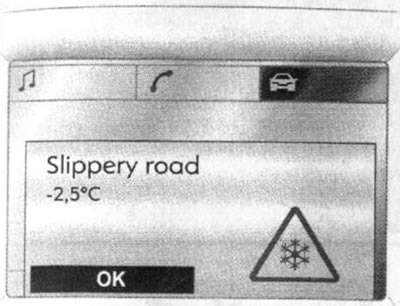

Для предупреждения о риске обледенения дороги при снижении температуры наружного воздуха до значения около 3°С на экране дисплея в поле индикации температуры высвечивается пиктограмма в форме снежинки (см. илл. 17.51). При повышении температуры пиктограмма гаснет только при 5°С.

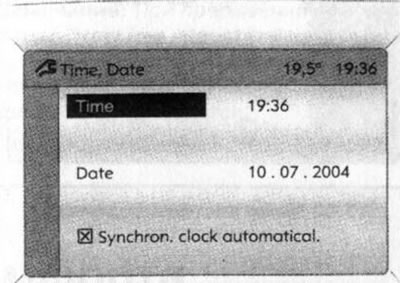

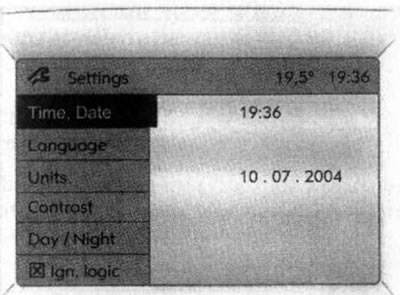

Установка даты и времени

Ручная установка

Выключите аудиосистему.

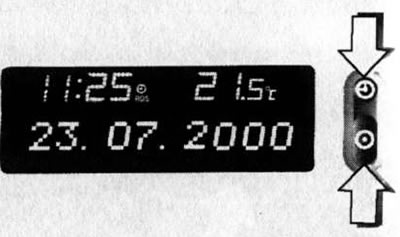

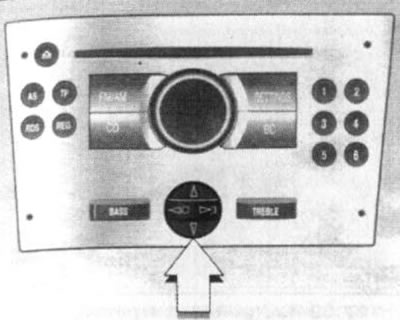

Установка производится при помощи двух кнопок © и ©, рас положенных права под дисплеем (см. иллюстрацию 17.52):

• a) В течение около 2 секунд удерживайте нажатой кнопку ©, — должно начать мигать показание дня;
• b) При помощи кнопки © произведите установку дня;
• c) При помощи кнопки © перейдите к установке показания месяца;
• d) Кнопкой © откорректируйте показание;
• e) © перейдите к установке показания года;
• f) © откорректируйте показание;
• g) © перейдите к установке показания часов;
• h) © откорректируйте показание;
• i) © перейдите к установке показания минут;
• j) откорректируйте показание;
• k) запуск часов (с обнулением отсчета секундных показаний).

Автоматическая установка

На моделях соответствующей комплектации текущее время и дата могут устанавливаться автоматически при приеме соответствующего сигнала радиостанции, поддерживающей формат системы радиоданных (RDS). Активация функции автоматической синхронизации времени подтверждается появлением в поле дисплея значка RDS.

Некоторые радиостанции RDS передают неточное время. Если в связи с этим показания времени часто и значительно отличаются от реальных, следует отключить автоматическую синхронизацию и установить время вручную (см. выше).

Активация/деактивация автоматической синхронизации времени производится следующим образом:

• a) В течение около 2 секунд удерживайте нажатой кнопку ©, — хронометр должен перейти в режим настройки;
• b) Дважды нажмите на кнопку ©, — должно начать мигать показание года;
• c) Удерживайте кнопку © нажатой в течение около 3 секунд, до тех пор, пока на экране дисплея высветится в проблесковом режиме пиктограмма fflrds и не появится надпись «RDS TIME» (показание года должно продолжать мигать);
• d) Нажатием кнопки © произведите включение или выключение режима автоматической установки времени:
• RDS TIME 0 — выкл.;
• RDS TIME 1 — вкл.;
• e) Для выхода из режима установки трижды нажмите кнопку ©.

Графический информационный дисплей (GID)

Графический информационный дисплей позволяет осуществлять управление функциями и настройками некоторого оборудования. Вид экрана дисплея при включении зажигания показан на иллюстрации 17.53.

В верхней части поля дисплея расположены символьные изображения режимов индикации. В зависимости от комплектации могут быть доступны следующие режимы:

Поле с символом текущего режима индикации высвечивается более ярким цветом (см. иллюстрацию 17.53).

В нижней части поля дисплея высвечиваются в левом углу — температура наружного воздуха, в правом углу — показания хронометра (часов).

В центральной части поля дисплея выводятся текущие параметры соответствующего режима. При изменении режима в поле появляется индикация главного меню вновь выбранного режима.

Индикация дисплея в режимах функционирования аудиосистемы более подробно рассмотрена в Разделе 19. Информация о возможностях навигационной системы и радиотелефона, а так же способах управления ими приводится в отдельной инструкции по эксплуатации соответствующего устройства.

Яркость экрана регулируется при помощи того же потенциометра, которым регулируется интенсивность подсветки приборов (см. выше).

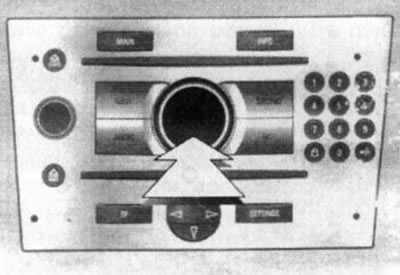

Управление дисплеем осуществляется при помощи кнопок, 4-позиционного переключателя (см. иллюстрацию 17.54) или поворотной рукоятки (см. иллюстрацию 17.55) информационно-развлекательной системы, а при соответствующей комплектации и при помощи кнопок дистанционного управления информационно-развлекательной системой на рулевом колесе (см. иллюстрацию 17.56).

При управлении с помощью поворотной рукоятки выбор параметров/опций производится поворачиванием ее против часовой стрелке, а выбор выделенного элемента/подтверждение команды — нажатием на ее центральную часть. Для выхода из меню следует выбрать пункт Return или Main и подтвердить выбор.

Описание предназначения кнопок дистанционного управления приведено в Разделе 19.

Вывод на дисплей индикации «—.-»°С, «F» либо «Safe» предупреждает о неисправности системы, — при первой же возможности обратитесь к специалистам для устранения неполадок.

Индикация температуры наружного воздуха

Термометр реагирует на понижение температуры воздуха сразу, а на повышение — с некоторым запаздыванием. Будьте осторожны: когда термометр показывает несколько градусов выше нуля, на дороге уже может быть гололедица.

Для предупреждения о риске обледенения дороги при снижении температуры наружного воздуха до значения около 3°С на экран дисплея выводится предупреждающее сообщение (см. иллюстрацию 17.57). При температуре наружного воздуха ниже -5°С сообщение не отображается.

Настройка функций дисплея

Для входа в меню настройки функций дисплея необходимо нажать кнопку Settings или Main (в зависимости от комплектации) на панели управления информационно-развлекательной системы (см. Раздел 19) — на экране отобразится меню Settings (см. иллюстрацию 17.58).

В левой части меню располагается список доступных функций. При выборе какой-либо из функций (поле с названием выбранной функции высвечивается более ярким цветом) в правой части меню отображаются текущие параметры данной функции.

Для изменения параметров необходимо войти в подменю выбранной функции, нажав на кнопку поворотной рукоятки/4-позиционного переключателя, либо соответствующую кнопку дистанционного управления — откроется поле для настройки соответствующей функции.

Установка времени и даты

Выберите в меню Settings пункт Time, Date — отобразится соответствующее подменю (см. иллюстрацию 17.59). Выберите требующий корректировки параметр и установите нужные значения.

На моделях, оборудованных информационно-развлекательной системой способной принимать сигнала со спутника глобальной системы позиционирования (GPS), текущее время и дата могут устанавливаться автоматически. Если отображаемое время не соответствует местному, соответствующая корректировка может быть выполнена вручную, либо будет произведена автоматически при поступлении на радиоприемник сигнала системы радиоданных (RDS).

Для синхронизации показаний текущего времени с помощью системы RDS необходимо выбрать в меню Time, Date пункт «Synchron. clock automatical.» -активация данной функции подтверждается появлением диагонального крестика в поле квадрата перед пунктом меню. В обычном режиме индикации в поле дисплея будет высвечиваться значок RDS.

Некоторые радиостанции RDS передают неточное время. Если в связи с этим хронометр часто показывает неточное время, следует отключить автоматическую синхронизацию и установить время вручную.

Выбор языка

При помощи данного пункта меню можно задать язык текстовых сообщений некоторых функций.

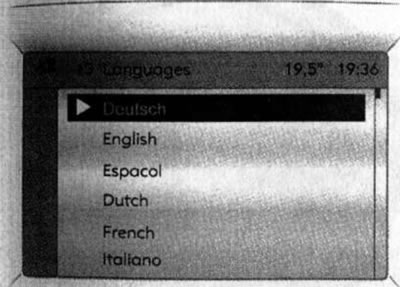

Для выбора языка необходимо войти в меню Language — появится список доступных языков. Выберите нужный язык (выбранное значение отмечается символом перед пунктом меню) (см. иллюстрацию 17.60). Замечание: На системах с функцией голосовых сообщений после изменения языка текстовых сообщений появляется запрос, нужно ли также изменить язык голосового информатора.

Выбор систем единиц измерения

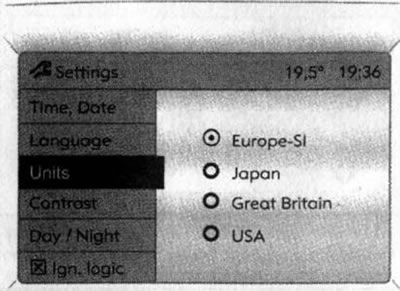

Для выбора наиболее привычной пользователю системы единиц измерения необходимо выбрать в меню Settings пункт Units — отображается список доступных систем единиц измерения, затем выбрать нужную систему (выбранное значение отмечается пиктограммой перед пунктом меню) (см. иллюстрацию 17.61).

Настройка контрастности (графический информационный дисплей)

Для установки наиболее оптимального значения контрастности изображения необходимо выбрать в меню Settings пункт Contrast — в поле дисплея появится шкала настройки контрастности (см. иллюстрацию 17.62). Проведите необходимую корректировку и подтвердите новую установку параметра.

Настройка режима отображения (при соответствующей комплектации)

Для удобства пользования дисплеем (в зависимости от освещенности) можно произвести цветовую настройку изображения, для чего выбрать в меню Settings пункт Day/Night — будут отображены возможные опции:

• Automatic — автоматическая настройка в зависимости от условий освещенности в автомобиле.
• Always day design — черный/цветной текст на светлом фоне.
• Always night design — белый/цветной текст на темном фоне.

Выбранное значение отмечается символом «жирная точка» перед пунктом меню.

Логика зажигания (при соответствующей комплектации)

Данное меню позволяет активировать/деактивировать функцию автоматической активации/деактивации информационно-развлекательной системы при включении/выключении зажигания (см. Раздел 19).

Выбор функций бортового компьютера (при соответствующей комплектации)

Бортовой компьютер получает электрические сигналы с различных датчиков, которые контролируют эксплуатационные параметры различных систем. Все сигналы непрерывно собираются и анализируются в электронной форме, после чего на информационный дисплей выводятся основные результирующие эксплуатационные показатели.

Ботовой компьютер при установке на автомобиль информационно-развлекательной системы с графическим информационным дисплеем позволяет отслеживать независимо друг от друга основные эксплуатационные показатели двух поездок.

Для входа в меню функций бортового компьютера необходимо нажать кнопку ВС на панели управления информационно-развлекательной системы, или выбрать в верхней части дисплея поле с пиктограммой системы бортового компьютера и подтвердить выбор данного режима — на дисплее будет отображена базовая страница меню бортового компьютера (см. иллюстрацию 17.53). Показания базовой страницы информируют о запасе хода и моментальном расходе топлива.

Для индикации других эксплуатационных показателей необходимо повторно нажать кнопку ВС или левый роликовый регулятор на рулевом колесе — в поле дисплея высветиться меню системы бортового компьютера (см. иллюстрацию 17.63). В левой части меню располагается список доступных режимов контроля. При выборе режимов контроля первой (ВС1) или второй (ВС2) поездки в правом поле появятся показатели соответствующего поездки в следующей последовательности:

• пробег;
• средняя скорость;
• абсолютный расход топлива;
• средний расход топлива.

Запас хода

Запас хода рассчитывается на основе текущего остатка топлива в баке и моментального расхода топлива — на дисплей выводится усредненное значение. Спустя некоторое время после заправки автомобиля показания запаса хода автоматически обновляются. Когда топлива в баке останется менее чем на 50 км пробега, на дисплее появляется предупреждающее сообщение «Range» (см. иллюстрацию 17.64) — подтвердите получение сообщение, как описано выше.

Моментальный расход топлива

Единицы измерения меняются в зависимости от скорости — при скорости движения ниже 13 км/ч расчет производится в л/ч, при скорости выше 13 км/ч — в л/100 км.

Пробег

Показывает пройденный километраж с момента последнего обнуления показателей. Запуск отсчета в любой момент времени по желанию оператора может быть произведен заново (см. ниже).

Средняя скорость

Расчет средней скорости производится с момента последнего обнуления показаний, например, перед началом каждой поездки. Замечание: Остановки в пути при выключенном зажигании не учитываются.

Абсолютный расход топлива

На экран дисплея выводится количество израсходованного топлива с момента последнего обнуления показаний (см. ниже).

Средний расход топлива

Расчет среднего расхода топлива производится с момента последнего обнуления показаний (см. ниже).

Секундомер

Для управления секундомером необходимо в меню Board Computer выбрать пункт Timer — на дисплей будет выведена соответствующая индикация (см. иллюстрацию 17.65). Чтобы запустить секундомер, необходимо выбрать пункт меню Start, чтобы обнулить — выбрать пункт меню Reset.

При соответствующем исполнении в меню секундомера может быть пункт Options. При помощи установок доступных в этом пункте меню можно задавать параметры учета времени:

• Driving Time excl. Stops — Измеряется время, которое автомобиль находится в движении, время остановок не учитывается.
• Driving Time incl. Stops — Измеряется время, которое автомобиль находится в движении, дополнительно учитывается время остановок с ключом в замке зажигания.
• Travel Time — Измеряется время между моментами пуска и останова таймера вручную с помощью пунктов меню, соответственно Start и Reset.

Сброс данных бортового компьютера (переустановка)

Следующие данные бортового компьютера могут быть обнулены (измерения или расчеты начнутся заново):

• средний расход топлива;
• абсолютный расход топлива;
• средняя скорость;
• пробег.

Для обнуления показаний нужного параметра необходимо войти в подменю выбранного режима бортового компьютера (ВС1 или ВС2) и выбрать требующий обнуления показатель (см. иллюстрацию 17.66).

Чтобы сбросить все данные выбранного режима, выберете пункт меню АН values.

После сброса на дисплее бортового компьютера вместо выбранных показаний будет отображаться строка «—». Через некоторое время появится заново определенное значение.

Замечание: При прерывании электропитания или при недостаточном напряжении аккумуляторной батареи значения, записанные в память бортового компьютера, стираются.
