FlexDSL Orion3
The FlexDSL Orion3 product family offers a broad range of products, which are based on the latest SHDSL.bis standards
(ITU-T G.991.2 & ETS TS 101 524) The FlexDSL Orion3 supports TC-PAM16/32 and the new TC-PAM4/8/64/128 line coding.
The FlexDSL Orion3 allows symmetrical data and voice transmission at speeds up to 15.2Mbps over a single pair of copper.
In addition, the FlexDSL Orion3 supports DSL channel bonding for up to 4 copper pairs in order to achieve speeds to
60.8Mbps. The SFP module (available on selected models) allows Ethernet data transmission over mixed Copper and Fiber
media.
FlexDSL Orion3 SHDSL.bis Extended modems can provide up to 2 E1 interfaces, which support framed and unframed
services (G.703/G.704). An integrated 2 or 4 port Ethernet layer 2 managed Switch with VLAN support (10/100BaseT)
ensures connectivity to IP services. Beside of E1 and Ethernet the additional Nx64 interfaces can be configured as V.35, V.36,
X.21, V.28, or RS232/RS485 interface (cable selectable).
Like all FlexDSL Orion products, the Orion3 SHDSL.bis modems family is based on industrial components, have extended
temperature range, advanced surge protection and produced in Switzerland.
Possible Applications
a)
b)
FlexDSL Telecommunications AG
Steinackerstrassse 31
8902 Urdorf
Switzerland
Features
•
Up to 15Mbps Data Transmission per Copper Pair
•
SHDSL and SHDSL.bis, TC-PAM16/32
•
Additional TC-PAM4/8/64/128 Available
•
1, 2 or 4 Copper Pairs Support
•
2 or 4 Port Ethernet Switch (10/100BaseT)
•
SFP connector for mixed Copper and Fiber applications
•
QoS, VLAN and RSTP Support
•
E1 (G.703/704, Balanced/Unbalanced)
•
Nx64 (V.35, V.36, X.21, V.28) and RS-232/485
•
Multi-Service Operation
•
Point-to-Point and Point-to-Multipoint Operation
•
Console Port, Telnet, Web, SNMP Management
•
24/48VDC Powered, Low Power Consumption
•
Included Primary Protection
•
Robust DIN-Rail Metal Enclosure
•
Industrial Temperature Range Available

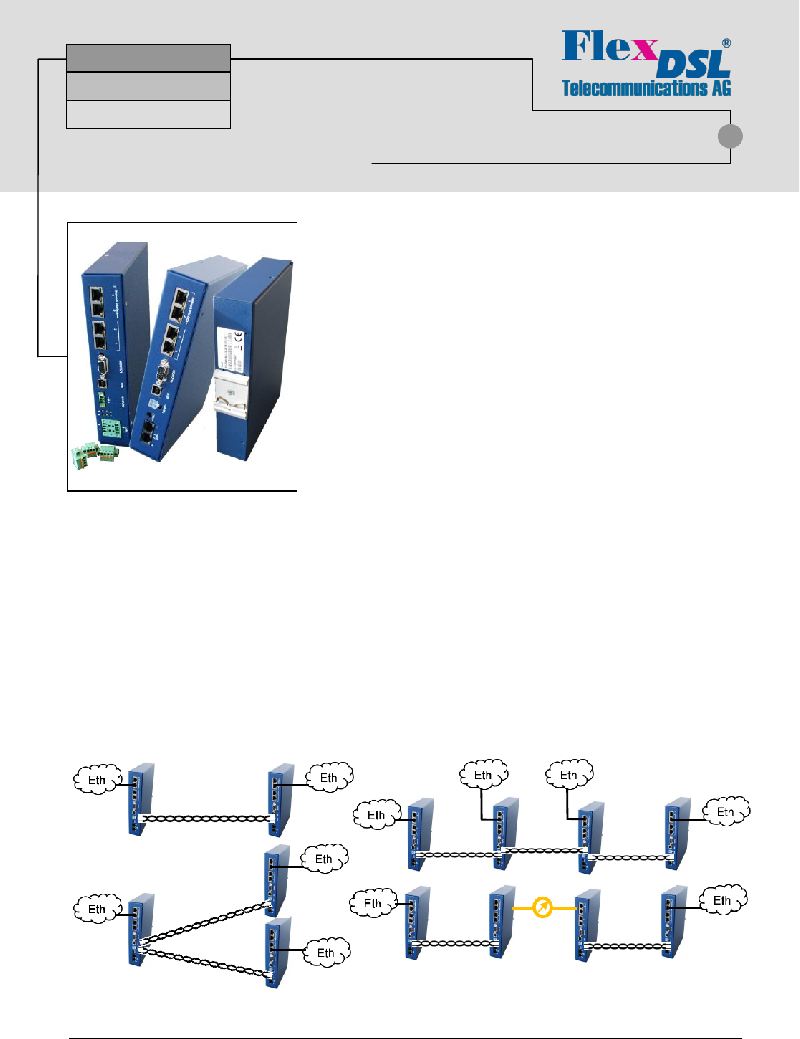

a) Ethernet Transmission Point-to-Point
b) Ethernet Transmission Point-to-Multipoint
c) Ethernet Add/Drop over a Long Copper Line
d) Ethernet Transmission over Copper and Fiber
Page 1/9
c)
d)
Tel: +41 44 741 52 90
Fax: +41 44 741 52 93
Email: info@flexdsl.ch
Web: www.flexdsl.ch
User Manual
LTU Orion 3
© Copyright 2018 by FlexDSL Telecommunications AG. The content of this publication may not
be reproduced in any part or as a whole, transcribed, stored in a retrieval system, translated into
any language, or transmitted in any form or by any means, electronic, mechanical, magnetic,
optical, chemical, photocopying, manual, or otherwise, without the prior written permission of
FlexDSL Telecommunications AG. Published by FlexDSL Telecommunications AG. All rights
reserved.
2
Specifications:1301/1301100-orion3.pdf file (11 Jun 2023) |
Accompanying Data:
FlexDSL Orion3 Modem PDF Manual (Updated: Sunday 11th of June 2023 10:13:05 PM)
Rating: 4.1 (rated by 67 users)
Compatible devices: MiniFlex SHDSL, K4201, HN7700S, Nighthawk CM2050V, SURFboard SVG1202, ORION 3, MAX208M, ORION 2.
Recommended Documentation:
Manual (Text Version):
(Ocr-Read Summary of Contents of some pages of the FlexDSL Orion3 Document (Main Content), UPD: 11 June 2023)
-
2, FlexDSL Telecommunications AG Steinackerstrassse 31 8902 Urdorf Switzerland Page 2/9 Tel: +41 44 741 52 90 Fax: +41 44 741 52 93 Email: [email protected] Web: www.flexdsl.ch Quick Installation Guide Enter an Orion3 Device You can use the Monitor (Local Craft Terminal, RS-232) interface with Hype…
-
7, FlexDSL Telecommunications AG Steinackerstrassse 31 8902 Urdorf Switzerland Page 7/9 Tel: +41 44 741 52 90 Fax: +41 44 741 52 93 Email: [email protected] Web: www.flexdsl.ch Panel Description Connector LED RED GREEN AMBER OFF xDSL 1 (DSL No 1) Left DSL not working DSL normal operatio…
-
5, FlexDSL Orion3 FlexDSL Telecommunications AG Steinackerstrassse 31 8902 Urdorf Switzerland Page 5/9 Tel: +41 44 741 52 90 Fax: +41 44 741 52 93 Email: [email protected] Web: www.flexdsl.ch Nx64 Interface DB-26H Connector Specification Specification V.35/V.36/X.21/V.28 Pin No V.35/36/28 X.…
-
3, FlexDSL Telecommunications AG Steinackerstrassse 31 8902 Urdorf Switzerland Page 3/9 Tel: +41 44 741 52 90 Fax: +41 44 741 52 93 Email: [email protected] Web: www.flexdsl.ch Enter in device 2 with the Monitor (LCT, RS-232 or USB) or Telnet interface. Type following commands Description 3 <…
-
9, FlexDSL Orion3 FlexDSL Telecommunications AG Steinackerstrassse 31 8902 Urdorf Switzerland Page 9/9 Tel: +41 44 741 52 90 Fax: +41 44 741 52 93 Email: [email protected] Web: www.flexdsl.ch Available Models Ordering Code Interfaces Power Supply Attention! FG-PAM-RAIL2N-2E1B/2Eth, V81 2xDSL 2xE1 2xETH 38-…
-
FlexDSL Orion3 User Manual
-
FlexDSL Orion3 User Guide
-
FlexDSL Orion3 PDF Manual
-
FlexDSL Orion3 Owner’s Manuals
Recommended: Car Navigation System TomTom Toyota, DP-900, U24226 ERC3709, CS-HX6848, CD1200
Operating Impressions, Questions and Answers:
