Пакер про ямо 142 инструкция

ПРО-ЯМО2-ЯГ1(М)

Пакер ПРО-ЯМО2-ЯГ1(М) 142 – предназначен для герметичного разобщения интервалов ствола обсадной колонны и ее защиты от динамического воздействия рабочей среды в процессе проведения различных технологических операций.

Артикул: 986 Категория: Пакеры

  • Описание

Описание

Пакер ПРО-ЯМО2-ЯГ1(М) 142 – предназначен для герметичного разобщения интервалов ствола обсадной колонны и ее защиты от динамического воздействия рабочей среды в процессе проведения различных технологических операций.

Область применения:

  • опрессовка обсадной колонны и поиск негерметичности;
  • кислотная обработка пласта под давлением;
  • ремонтно-изоляционные работы и другие технологические операции;
  • нагнетательные и эксплуатационные скважины.

Достоинства:

  • раздвижные опоры препятствуют выдавливанию резиновых уплотнительных элементов в межтрубный зазор, что повышает надежность герметизации и облегчает срыв пакеров;
  • надежная герметизация эксплуатационной колонны при проведении работ, требующих создания высокого перепада давления на пакер;
  • легкая распакеровка без дополнительной растягивающей нагрузки.

Конструктивные особенности:

  • ПРО-ЯМО2-ЯГ1(М), ПРО-ЯМО3-ЯГ2, ПРО-ЯМО3-ЯГ3(М) устанавливаются в скважине механически, путем осевых перемещений НКТ (не требуют вращения), приводятся в транспортное положение натяжением колонны труб;
  • ПРО-ЯМ2-ЯГ1(М), ПРО-ЯМ3-ЯГ2, ПРО-ЯМ3-ЯГ3(М) устанавливаются в скважине вращением колонны труб вправо на 1/4 оборота с одновременным перемещением вниз, приводятся в транспортное положение натяжением колонны труб;
  • удерживанию пакера от перемещения вверх служит верхнее гидравлическое заякоривающее устройство, которое приводится в действие созданием внутритрубного давления;
  • оборудование многократного действия за одну СПО;
  • высокая ремонтопригодность.

Похожие товары

Источник

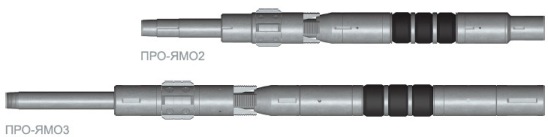

Предназначены
