Палатка каркасная м30 инструкция по сборке

Подборка по базе: Эвакуация пострадавших при пожаре (ЧС).doc, Тема №11 практика Эвак пострадавших при пожаре,.doc, Тема № 4 ,,Тактические возможности подразделений по тушению пожа, № 444 от 16.10.2017 Боевой устав подразделений пожарной охраны.d, Пухов В.В. реферат 2022 Тактические возможности пожарных подразд, Организация Проведение спасательных и других неотложных работ пр, Тактические возможности подразделений(лекция).doc, Особенности тушения пожаров в жилых и общественных зданиях. Прак, Способы и приемы эвакуации пострадавших газодымозащитников испол, 2.11Тушение пожаров в условиях особой опасности для личного сост

Установка Палатки M-30. Сборку и установку палатки производить в следующей последовательности:

Выберите сухую и ровную площадку размером 11,0 x 15,0 метров. Разложите на площадке отдельные детали каркаса.

Наденьте на крайние стяжки арок кронштейны стоек торца.

Соберите крышную часть каркаса из труб и переходников.

Установите стяжки по линии второго подъема палатки, навесьте вспомогательные стойки в 2-м, 3-м, 5-м пролетах.

Соедините переходники и арочные стяжки.

Поднимите собранную часть палатки.

Вставьте арочные стяжки и соедините переходники стяжками основания.

Разверните пол.

Расстелите на полу внутренний тент.

Внутренний тент прикрепите ремнями к каркасу.

Набросьте внешний тент на каркас.

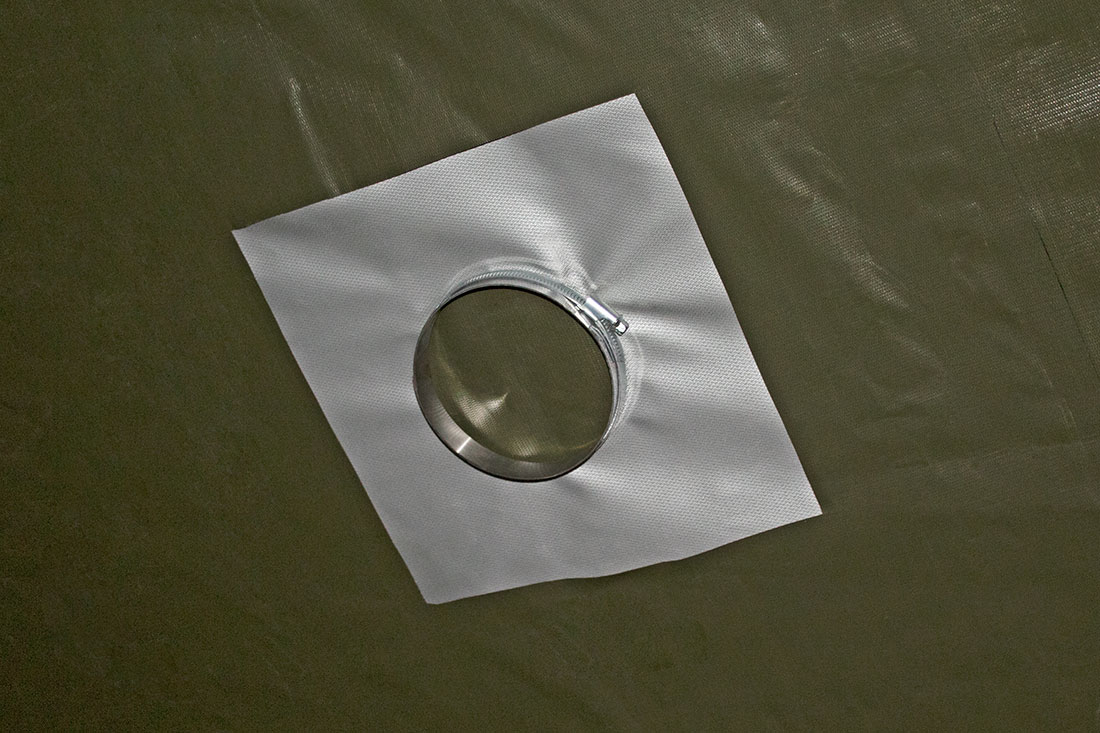

Установите и закрепите листы дымоходов.

Разместите с боковой стороны внутреннего тента стенку отепления. Закрепите ее ремнями на стяжках арок.

Соедините стенки отепления клевантами.

Установите поперечные тросовые стяжки.

Закрепите на палатке верхние концы оттяжек.

Установите верхние стойки торца и соедините их стяжками.

Поставьте каркас на вспомогательные стойки.

Установите оставшиеся стяжки арок и стяжки основания.

Установите нижние стойки торца.

Вденьте приколыши в отверстия пяток и вставьте их в грунт. Расправьте окончательно внутренний и наружный наметы палатки.

Установите стойки тамбуров и соедините их стяжками.

Набросьте на верхние концы стоек тамбура оттяжки.

Пристегните ремни пола к каркасу.

Застегните входы в палатку.

Вставьте приколыши в люверсы подпольника и вставьте их в грунт.

Разметьте и забейте в грунт металлические колья и раскрепите палатку веревочными оттяжками. Конек палатки и крайние плечевые точки крепите двумя оттяжками.

Вставьте оконное заполнение.
3.5 Банно-прачечное и санитарно-бытовое обслуживание
Помывка личного состава производится не реже одного раза в неделю (в зоне ЧС – ежедневно), с обязательной одновременной сменой комплекта нательного и постельного белья.

Помывка может производиться в стационарных банях или в полевых с использованием инфекционно-душевых установок ДДА или ДДП и палаток (М-10, М-30).

Для размещения полевой бани выбирается ровная и сухая площадка (размером не менее 50х50 метров), на которой в палатках (или приспособленных помещениях) развертываются раздевально-одевальное и моечное отделения (по направлениям: мужское и женское), размещаются дезинфекционно-душевые установки и емкости для воды.

Раздевально-одевальное отделение оборудуется скамьями из комплекта ДДА (ДДП), (при возможности допускается использование самодельных скамеек и вешалок для личных вещей и обмундирования), так же оборудуется место медицинского работника (стол, стул) для проведения медицинского осмот­ра и оказания медицинской помощи.

В моечном отделении устанавливается штатное душевое устройство из комплекта ДДА (ДДП) (при возможности допускается использование самодельной водо-раздаточной системы с душевыми лейками).

Полы в раздевально-одевальном и моечном отделениях укладываются из штатных комплектов настилов ДДА (ДДП) (при возможности допускается использование самодельного деревянного пола, при этом толщина используемого для изготовления материала (доска, брус) не должна не менее 200 мм.).

Для помывки личного состава используется вода только из источников, разрешенных к использованию медицинской службой. Для ее подвоза выделяется необходимое количество автоцистерн или используются емкости для хранения воды (РДВ – 1300, 1500, 5000). Сточные воды отводятся в поглощающие колодцы или вы­греба достаточной емкости на расстояние не менее 10 м от места помывки.

При помывке личного состава должно быть исключено встречное движение людей в раздевальном и моечном отделениях.

После помывки грязное белье собирается в мешки и сдаётся на вещевой склад, где оно хранится не более суток, после че­го отправляется в прачечную. Хранить грязное белье вместе с чи­стыми предметами вещевого имущества запрещается.

При обнаружении хотя бы одного случая педикулеза весь личный состав подразделения подвергается внеочередной помывке с одновременной камерной дезинсекцией обмундирования натель­ного белья и постельных принадлежностей.

Туалет и ямы для сбора отходов. Наружные уборные размещаются на расстоянии 40-100 м от жилых палаток и продовольственного пункта. Они должны иметь надземную часть и выгреб. Надземная часть сооружается из расчета одно очко на 18-20 человек и выполняется из плотно пригнанных материалов (досок, кирпичей и т.д.), не проницаемых для насекомых и грызунов, с гладкими поверхностями.

Выгреб должен плотно закрываться крышкой и быть водоне­проницаемым. Его глубина зависит от уровня грунтовых вод, но не должна быть более 3 м. Выгреба должны регулярно очищаться и дезинфицироваться, не допускается наполнение выгреба выше отметки, расположенной на 0,35 м ниже уровня земли.

Уборные должны иметь естественное и искусственное освещение и вентиляцию. На окнах в летнее время устанавливаются сетки с размером ячеек не более 1,5х1,5 мм.

Дорожки к уборным в ночное время должны освещаться.

Помойные ямы для сбора жидких бытовых отходов должны состоять из выгреба и надземной части с крышкой и решеткой для улавливания твердых отходов. Выгреба должны быть водонепроницаемыми и выполнены из камня, кирпича или дерева. Стенки и дно деревянных выгребов изолируются снаружи слоем 20-30 см. мягкой жирной глины с послойной ее утрамбовкой (либо другим подручным материалом).

Твердые и жидкие отходы вывозятся ежедневно в места, согласованные с местными органами санитарно-эпидемиологического надзора (усовершенствованные свалки, поля ассенизации и т. д.).

Сточные воды от умывальников и бани по отводным канавкам направляются в мылоуловители (ящики с решетчатым дном, заполненные соломой, стружкой или сухой травой) а затем в поглощающие колодцы, заполненные шлаком или щебнем.

В теплое время наружные уборные, мусоросборники и почва вокруг них в целях борьбы с мухами регулярно обрабаты­ваются инсектицидами (трихлорметафос-3, карбофос, дикрезил и др.). Истребление мух внутри помеще­ний производится всеми доступными средствами (сетки на окна и двери, хлопушки, липкая бумага, инсектициды).

На территории и в помещениях лагеря проводится уни­чтожение грызунов с помощью ловушек и отравленных приманок.

По завершении пребывания спасательного воинского формирования (подразделе­ния) в полевых условиях производятся очистка территории от му­сора и загрязнений, заключительная дезинфекция сухими хлор­ными препаратами с последующей засыпкой грунтом поглощаю­щих колодцев и выгребов и другие мероприятия по восстановлению земельного участка, использовавшегося под лагерь.

Оборудование комнаты (палатки) досуга. Для комнаты (палатки) досуга отводится отдельное помещение, способное вместить личный состав подразделения при проведении мероприятий воспитательного характера, культурно-досуговых и просветительных мероприятий.

В зависимости от типа (размера полезной площади) палатки под комнату досуга, в ней устанавливаются и размещаются:

– столы;

– табуреты (стулья, скамейки);

– настольные игры (шашки, шахматы, домино);

– телевизор, кинопроектор, видео и аудио аппаратура (по возможности);

– музыкальные инструменты (струнного, духового или иного типа);

– художественная литература, учебные и методические пособия, материалы по специальностям подразделения, газеты и журналы.

При оформлении комнаты досуга в ней должны учитываться особенности, задачи и жизнь подразделения, проявляется максимум инициативы и творчества.

Гимнастические площадки. Гимнастические площадки (гимнастические городки) и площадки для спортивных игр устраиваются, как правило перед передней линейкой.
3.7 Пункт хозяйственного довольствия
В полевых условиях питание организуется в масштабе формирования из полевых кухонь. Подразделения, не имеющие собственных средств для приготовления пищи, прикрепляются на довольствие к подразделениям, имеющим эти средства.

Для приготовления пищи, выдачи хлеба, масла коровьего, сахара, чая или кипяченой воды для питья развертывается продовольственный пункт подразделения.

Продовольственный пунктпредназначен для своевременного обеспечения и доброкачественного питания личного состава в полевых условиях включает в себя: полевые технические средства приготовления пищи, полевой продовольственный склад, место для очистки картофеля и овощей, место для приема пищи, место для наполнения фляг кипяченой водой, туалет для поваров.

В состав элементов продовольственного пункта могут входить:

• прицеп-фургон изотермический ПФИ (ОАР-2) предназначен для хранения и подвоза продовольствия, емкостью 4 м³, на складе 1-2 ед.;
• автоцистерна — АЦПТ (АЦПТ-5,6) предназначена для подвоза воды, дезинфицируется 10% раствором хлорной извести с последующим промыванием 2,5% раствором хлорной извести не реже 1-го раза в неделю;
• прицеп-склад ПС-2 (ОАР, ПФИ), емкостью 6 м в кубе предназначен для хранения текущего продовольствия;
• полевая автомобильная кухня ПАК-200, ПАК-200М-04, (модуль кухонный КПК-300) на 200 человек довольствующихся.

Вместимость котлов (полная/ рабочая):

• для первого блюда — 165/150; (200/180 КПК-300);
• для второго блюда 125/110; (150/140 КПК-300);
• для кипятка — 115/110 (или КП-130); (130/100 КПК-300);

Место для очистки картофеля и овощей устраивается на удалении до 15м от кухни (отрывается яма для очисток, изготавливаются скамейки из подручных материалов). Оборудуется под навесом или в палатке лагерной:

• яма для отходов: отрывается в 50-100 м от кухни, накрывается крышкой;
• емкость для наполнения фляг кипяченой водой: используется для этих целей бак для воды оцинкованный, крышка закрывается на замок, ключи от которого находятся у начальника продовольственного пункта, дезинфицируется 10% раствором хлорной извести с последующим промыванием 2,5% раствором хлорной извести не реже 1-го раза в неделю;
• место для приема пищи оборудуется в палатке или под навесом, 4, 6 или 10-ти местные столы и скамейки к ним изготавливаются силами части;
• место для мытья котлов: устанавливается кипятильник («Поларис») и бак для отходов;
• туалет для поваров оборудуется не ближе 50-100 м от кухни.

В лагере длительного пребывания на площадке продовольственного пункта оборудуются (как правило, в палатках):

• полевые кухни (на расстоянии не ближе 30 м одна от другой), продовольственный склад;
• помещение для холодной обработки рыбы и мяса; помещение для чистки картофеля и овощей; помещение для хранения и нарезки хлеба, порционирования масла коровьего и сахара; пункт приготовления чая;
• моечная кухонной посуды и инвентаря, столовой посуды для офицеров и прапорщиков;
• полевой обеденный зал со столами и скамьями для рядового и сержантского состава;
• полевой обеденный зал для офицеров и прапорщиков;
• палатка для отдыха личного состава продовольственного пункта, находящегося в наряде;
• место для хранения запасов топлива и воды.

Питание в полевых условиях осуществляется по тем же нормам продовольственных пайков, что и при пребывании в местах постоянной дислокации. Режим питания зависит от характера выполняемых учебно-боевых задач. Горячая пища готовится, как правило, три раза, но не менее двух раз в сутки. В последнем случае между приемами горячей пищи выдается промежуточное питание: одновременно с утренней раздачей пищи на промежуточное питание личному составу выдаются на руки продукты в сухом виде в счет пайка.

Приготовление пищи осуществляется согласно раскладке продуктов, которая составляется и утверждается в порядке, установленном Положением о продовольственном обеспечении Вооруженных Сил Российской Федерации на мирное время, введённом приказом Министра обороны Российской Федерации 2011 года №888.

Для приготовления пищи, выдачи хлеба, масла коровьего, сахара, чая или кипяченой воды для питья развертывается продовольственный пункт подразделения и назначается суточный наряд по продовольственному пункту.

Готовая пища выдается военнослужащим только в индивидуальные котелки. Кроме котелков они обеспечиваются индивидуальной кружкой, ложкой и флягой.

При крайней необходимости допускается совмещать в одной палатке разделку мяса, рыбы и овощей, но на разных столах.

Пункт приготовления чая и кипяченой воды оборудуется кипятильниками или пищеварочными котлами для приготовления кипятка, экстракторами для заварки чая. Выдача чая и кипяченой воды должна осуществляться через систему труб и кранов (сосков).

Пункт мытья котелков, кружек и ложек оборудуется ёмкостью для подогрева воды и её выдачи с помощью труб и кранов, баком с крышкой для сбора пищевых отходов, ящиком для моющих средств с замком. Для сбора сточных вод отрывают поглощающие ямы, снабженные плотно закрывающимися крышками.

Кулинарная обработка пищевых продуктов, приготовление пищи, эксплуатация технологического оборудования и поддержание порядка на территории и в помещениях продовольственного пункта осуществляются с соблюдением санитарных правил, установленных для стационарных столовых.

В полевых условиях запрещается приготовление холодных закусок (салаты, винегрет); блюд из рубленых мяса и рыбы, котлетной массы, фарша; киселя и компота.

Запрещается выдача мясных порции без повторной тепловой обработки. Хранение готовой пищи допускается в термосах в течение не более 2 часов, после чего она должна повторно подвергаться тепловой обработке.

Продовольствие для нужд лагеря подвозится в специальном транспорте, соответствующем его видам (авторефрижераторы, автофургоны, фургоны, прицепы и т. д.). Подвоз мяса, рыбы и хлеба на продовольственные пункты допускается в специальных плотно закрывающихся ящиках, обитых изнутри оцинкованным железом или белой жестью с пропайкой швов пищевым оловом.

Все средства подвоза продовольствия должны содержаться в чистоте, еженедельно подвергаться мытью содовым раствором и иметь санитарные паспорта, которые выдаются начальником медицинской службы части.

Военнослужащие и гражданский персонал, постоянно занятые на работах по подвозу и хранению продовольствия и воды, поварской состав и хлеборезы, личный состав суточного наряда по продовольственному пункту обеспечиваются соответствующей спецодеждой по установленным нормам. Указанные лица подвергаются медицинским осмотрам и обследованиям согласно «Уставу внутренней службы Вооруженных Сил Российской Федерации» и «Положению о продовольственном обеспечении Вооруженных Сил Российской Федерации».

Развертывание продовольственного пункта на местности по указанию командира полка (дивизиона) организует командир взвода материального обеспечения (командир взвода обеспечения).

Развертывание пункта хозяйственного довольствования в полевых условиях. Продовольственный пункт довольствующего подразделения развертывается на площадке площадью 100 х 100 м (или при необходимости большего размера).

Выбор местадля развертывания продовольственного пункта зависит от конкретной тактико-тыловой обстановки и условий местности. При этом учитываются:

• защитные свойства местности и наличие достаточной маскировочной емкости;
• наличие закрытых водоисточников;
• возможности быстрого развертывания, свертывания и перемещения в другой район;
• благоприятное состояние участка местности в ветеринарносанитарном и пожарном отношении;
• состояние подъездных путей и др.;

Лучшие защитные свойства имеют лесистые, пересеченные участки, овраги и другие складки местности.

Нельзя развертывать продовольственные пункты вблизи от объектов возможных ядерных ударов, вероятного воздушного нападения противника (фабричных и заводских зданий, железнодорожных станций, мостов через водные преграды, населенных пунктов, узлов связи и др.), болотистых участков, путей подвоза и т. д.

Для размещения элементов продовольственного пункта с прицепными кухнями КП-130 (КП-125М) на местности требуется площадка размером около 100×100 м. Кухни размещаются рассредоточено, на расстоянии не ближе 30 м одна от другой. Затем развертываются палатки для кухонь согласно требованиям эксплуатационной документации.

Столы для обработки продуктов устанавливаются в специальные кронштейны на рамах шасси. На удалении не менее 10 м от кухонь размещаются буксирующие их автомобили.

Вариант размещения продовольственного пункта на местности с использованием 3 прицепных кухонь КП-130 и плиты переносной ПП- 40 показан на рисунках 2-3.

Рис. 2. Размещение продовольственного пункта на местности

Рис. 3. Вариант размещения продовольственного пункта на местности

В необходимых случаях могут оборудоваться места для приема пищи (временные столовые из подручных материалов).

Для укрытия личного состава отрываются щели и ячейки для стрельбы.

Перед розжигом форсунок проверяется правильность их установки. Дизельное топливо заливается в баки через воронку с фильтром, при открытом кранике для выхода воздуха.

В отдельных случаях для укрытия автомобилей и прицепных кухонь могут оборудоваться инженерные сооружения котлованного типа. Они должны иметь отлогие аппарели для въезда и выезда кухонь. В стенах котлована оборудуются ниши для укладки продуктов и инвентаря. Во избежание осыпания земли стены котлована отрываются с небольшим уклоном (15-20 град.) и укрепляются подручными материалами (досками, жердями и др.)

Замер количества топлива в баках производится щупом или по мерному стеклу. Затем сопла форсунок закрываются иглами, и ручным насосом в топливные баки накачивается воздух до давления 0,5-1 кгс/см², затем закрывается воздушный краник.

Для розжига форсункиоткрывается игла до тех пор, пока корытце не наполнится жидким топливом, после чего игла закрывается, затем кладется немного ветоши или сухой травы, смоченной топливом, и поджигается. Через 5-6 мин игла приоткрывается и розжиг продолжается в течение 10-12 мин. После окончания розжига поднимается давление в баке до 1,5-2 кгс/см² и регулируется работа форсунки на необходимый режим. В процессе работы ведется постоянное наблюдение за работой форсунки. Особое внимание обращается на то, чтобы не было переполнения форсунок топливом.

Во время работы топливной системы давление воздуха в баках не должно опускаться менее 0,25 кгс/см². Падение давления с 2 до 0,25 кгс/см происходит в течение 1-1,5 ч работы форсунок. Для быстрого закипания воды в котлах форсунки в начале регулируют на форсированный режим работы, затем переводят на средний и при доведении пищи до полуготовности в целях экономии топлива и во избежание пригорания пищи отключают одну или обе форсунки.

При сбиве пламени форсунка отключается на 3-5 мин и розжиг осуществляется повторно.

Через каждые 10-15 ч работы форсунки производится слив отстоя и воды из топливных баков через сливную пробку. В случае замерзания отстоя в соединительной трубке баков трубка разогревается горячей водой.

Котлы полевых кухонь заполняются водой не менее чем на 50% объема. Необходимо следить за моментом закипания воды в котлах. Перед открыванием крышки котла необходимо поднять клапан и выпустить пар.

При развертывании продовольственного пункта с использованием кухонь автомобильных (ПАК-200, ПАК-200М-04), модульной (КПК-300) или переносных (КО-75, КП-30) оборудуются те же элементы, что и с прицепными кухнями (см. рисунок 1). Все элементы продовольственного пункта обозначаются указками.

Специалисты продовольственной службы в войсках отмечают некоторое неудобство работы с прицепной кухней БПП-130 (КП-130- 11) в сравнении с кухней КП-125М (рисунок 4 и 5).

Рис. 4. Блок прицепной пищеварочный БПП-130 (КП-130-11)

Рис. 5. Кухня прицепная КП-125М
Так у кухни КП-125М пищеварочные котлы извлекаются сбоку, с чем свободно справляется один военнослужащий, то у кухни БПП-130 (КП-130-11) котлы можно извлечь только сверху, двумя военнослужащими, предварительно встав на откидывающуюся подножку.

Затруднена также раздача пищи непосредственно в термосы и котелки из-за верхнего расположения котлов и низко расположенного защитного навеса у кухни БПП-130. Кроме того, кухня КП-125М легче и быстрее переоборудуется для работы на твердом топливе (дровах), что в определенных случаях (закончилось горючее) может сказаться на обеспечении войск питанием.

Справедливости ради необходимо отметить, что у кухни БПП- 130 более современное шасси, позволяющее выдерживать скорости до 100 км/час, а кухню КП-125М можно транспортировать только на скорости до 60 км/час.

Если кухню КП-125М поставить на шасси кухни БПП-130, то получилась бы идеальная прицепная кухня для войск. Конструкторам полевых технических средств приготовления пищи есть над чем подумать.

Армейская палатка М30 МО РФ используется для временного проживания личного состава мобильных групп, организации временных медицинских пунктов, полевых пунктов приема пищи, для хранения оборудования и различного рода аппаратуры.

Военные палатки М-30 МО России применяются во всех погодных условиях и любых климатических зонах, при температуре окружающей среды в диапазоне от -50°С до +50°С.

Палатка каркасная модульного типа имеет два входа, четырехскатную крышу, вертикально-наклонные стенки внутреннего и наружного наметов. Окна на палатке размещены на торцевых и боковых стенках. Входы палатки оснащены тамбурами и закрываются внахлест и застегиваются на клеванты. Палатка имеет два выхода дымохода и вентиляционные окна.

Наружный намет палатки изготавливается из ткани с пленочным покрытием (ПВХ) камуфлированной расцветки. Наружный намет плотно облегает каркас палатки и пристегивается к нему с внутренней стороны специальными креплениями. На торцевых и боковых стенках наружного намета расположены окна, которые оборудованы оконной пленкой и откидными светозащитными шторами.

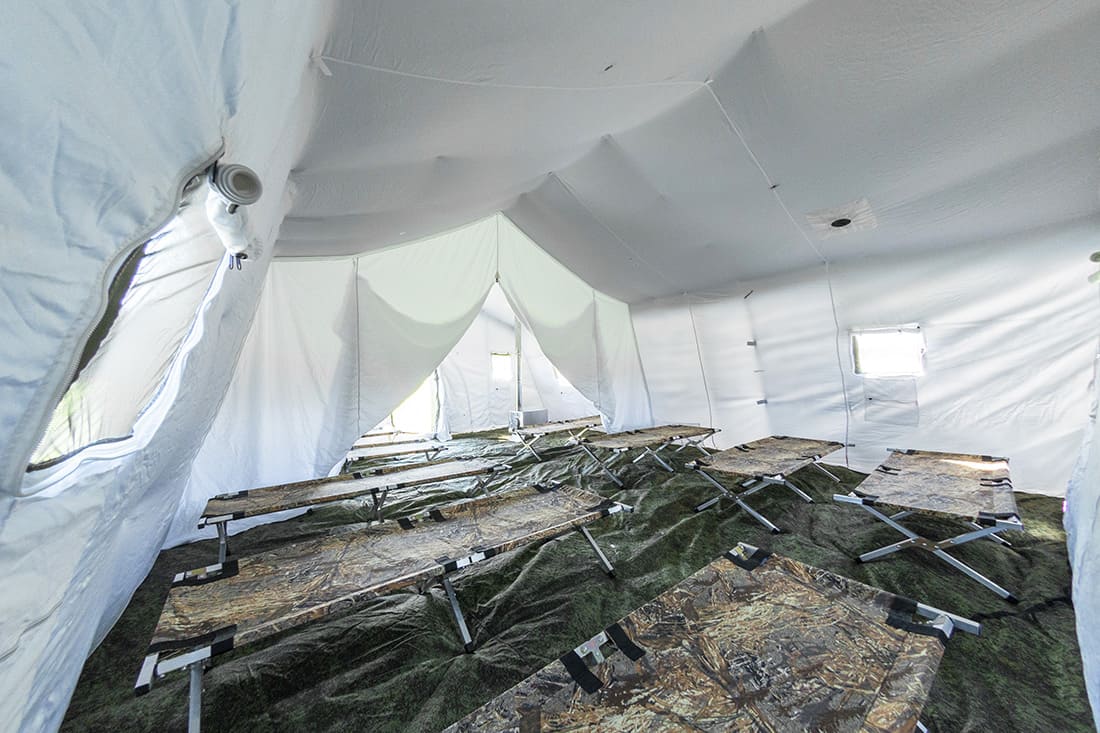

Внутренний намет утепления изготавливается из байки, фланели или синтетического полотна нетканого арт. 12-03-21М и навешивается на каркас палатки изнутри. Внутренний намет копирует наружный всеми отверстиями и формами.

Пол палатки изготавливается из ткани с пленочным покрытием и крепится к каркасу палатки специальными застежками.

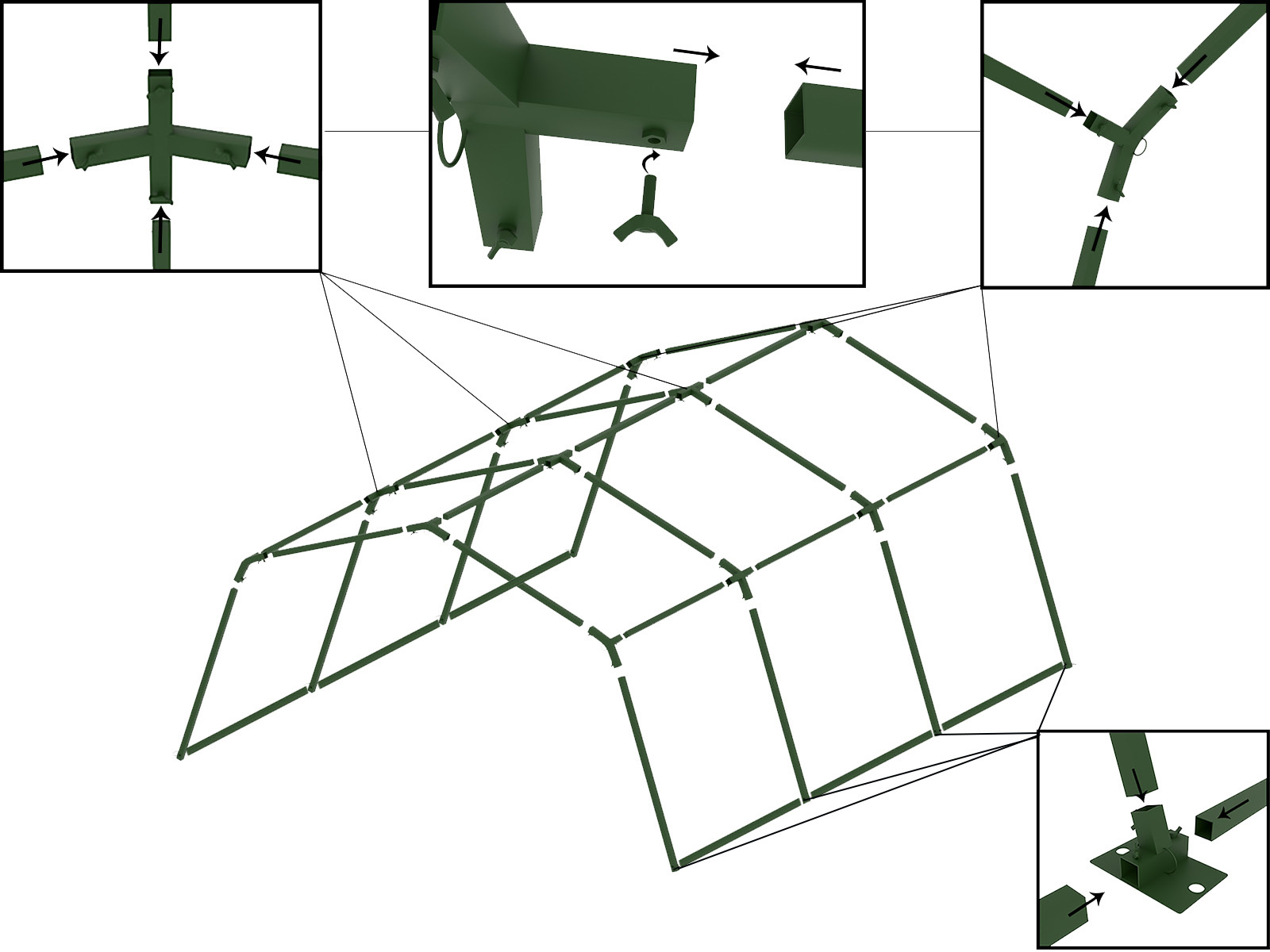

Каркас палатки представляет собой стальные трубы, которые фиксируются переходниками. Все конструктивные элементы каркаса являются унифицированными и равновеликими — все несущие трубы имеют равную длину и оснащены скобами- застежками с фиксаторами, а соединительные элементы — переходники выполнены в виде крестовин, что существенно сокращает время сборки и разборки палатки.

В крыше палатки предусмотрены вентиляционные отверстия, которые также используются под выпуск дымохода отопительного прибора (печи), оборудованные защитными шторками на вздержке и анти-пригарным железным листом с отверстием под печную трубу.

Окна палатки изготовлены из прозрачной пленки ПВХ, и оснащены противомоскитными сетками.

Изготовитель гарантирует соответствие палатки требованиям ТУ 858-5818-2005 (взамен ТУ 858-5371-1995).

Гарантийный срок эксплуатации палатки — 2 года при условии соблюдения потребителем правил транспортировки и хранения.

ОТ ПРОИЗВОДИТЕЛЯ!

«Палатка каркасная М-30»

132 000 руб.

Дополнительные опции

Особенности конструкции

«Палатка каркасная М-30» имеет два или один вход, двухскатную крышу, вертикально-наклонные стенки внутреннего и наружного наметов. Окна в палатке размещены на торцевых и боковых стенках. Входы палатки оснащены тамбурами, которые закрываются внахлест и застегиваются на клеванты. Палатка имеет два или один выход дымохода и вентиляционные окна.

Каркас палатки изготовлен из стали с антикоррозионным защитным полимерным покрытием и представляет собой стальные трубы, которые фиксируются переходниками. Все конструктивные элементы каркаса являются унифицированными и равновеликими – все несущие трубы имеют равную длину и оснащены скобами-застежками с фиксаторами, а соединительные элементы – переходники – выполнены в виде крестовин.

Ткань с ПВХ покрытием надежно защищает от атмосферных осадков, все соединительные швы дают полную гарантию от протекания швов в течение срока эксплуатации палатки. Для проветривания палаток имеются вентиляционные окна, с противомоскитными сетками и приспособления для поднятия боковых стенок.

Наружный намет плотно облегает каркас палатки. На торцевых и боковых стенках наружного намета расположены окна, которые оборудованы оконной пленкой и откидными светозащитными шторами.

Внутренний намёт палатки изготовлен из полотна нетканого иглопробивного. Внутренний намет копирует наружный всеми отверстиями и формами, плотно прилегает к каркасу палатки и пристегивается к нему специальными креплениями.

Пол (доп. Опция) палатки изготовлен из ткани Тарпаулин

В крыше палатки имеются вентиляционные отверстия, которые также используются под выпуск дымохода отопительного прибора (печи), оборудованные защитными шторками на вздержке и антипригарным железным листом с отверстием под печную трубу

Окна палатки изготовлены из прозрачной пленки ПВХ, и оснащены противомоскитными сетками.

Источник

Армейская каркасная палатка М30 для всесезонного размещения личного состава в полевых условиях.

Описание

Длина, м 8,57 Ширина, м 6,77 Высота боковой стенки, м 1,78 Высота по гребню, м 3,47 Площадь пола, м² 58,02

Армейская палатка М30 МО РФ используется для временного проживания личного состава мобильных групп, организации временных медицинских пунктов, полевых пунктов приема пищи, для хранения оборудования и различного рода аппаратуры.

Палатка каркасная модульного типа имеет два входа, четырехскатную крышу, вертикально-наклонные стенки внутреннего и наружного наметов. Окна на палатке размещены на торцевых и боковых стенках. Входы палатки оснащены тамбурами и закрываются внахлест и застегиваются на клеванты. Палатка имеет два выхода дымохода и вентиляционные окна.

Наружный намет палатки изготавливается из ткани с пленочным покрытием (ПВХ) камуфлированной расцветки. Наружный намет плотно облегает каркас палатки и пристегивается к нему с внутренней стороны специальными креплениями. На торцевых и боковых стенках наружного намета расположены окна, которые оборудованы оконной пленкой и откидными светозащитными шторами.

Внутренний намет утепления изготавливается из байки, фланели или синтетического полотна нетканого арт. 12-03-21М и навешивается на каркас палатки изнутри. Внутренний намет копирует наружный всеми отверстиями и формами.

Пол палатки изготавливается из ткани с пленочным покрытием и крепится к каркасу палатки специальными застежками.

В крыше палатки предусмотрены вентиляционные отверстия, которые также используются под выпуск дымохода отопительного прибора (печи), оборудованные защитными шторками на вздержке и анти-пригарным железным листом с отверстием под печную трубу.

Окна палатки изготовлены из прозрачной пленки ПВХ, и оснащены противомоскитными сетками.

Изготовитель гарантирует соответствие палатки требованиям ТУ 858-5818-2005 (взамен ТУ 858-5371-1995).

Наружный намет упаковывается в один брезентовый чехол–баул с ручками, внутренний намет, пол – во второй брезентовый чехол–баул с ручками, такелаж упаковывается в третий брезентовый чехол–баул с ручками, каркас палатки упаковывается в два брезентовых чехла–баула с ручками.

Отклонения в общем весе палатки зависят от колебаний массы применяемых для изготовления палатки материалов.

Источник

Палатка армейская М30

Особенности изделия

Конструкция для военных обладает двумя входами, четырехскатной крышей, вертикально-наклонными стенками. Окна размещены на торце и с боку, оборудованы оконной пленкой и откидными занавесками. На входе находится тамбур, который закрывается внахлест и застегивается. Изделие имеет два дымохода и вентиляционных окна.

Каркас изготовлен из стальных труб, которые зафиксированы переходниками. Снаружи ткань имеет пленочное покрытие камуфлированной цветовой гаммы. Материал защищает солдат от проникновения влаги, соединительные элементы обработаны специальным веществом. Поэтому военные могут не боятся, что они протекут.

Для проветривания помещения лучше использовать окна с антимоскитными сетками. Внутренняя часть палатки изготовлена из полотна нетканого материала. Он плотно прилегает к каркасу и пристегивается к нему с помощью специальных креплений. Пол изготовлен их плотной ткани Тарпаулин.

Характеристики палатки

Весит готовое изделие в упаковке около 450 кг. Вместимость конструкции составляет до 50 человек. В качестве дополнения к комплекту, изделие может быть дополнено подушками, раскладушками, матрасами, печью, посудой.

Оформление заказа в интернет-магазине

Фирма «Госвоензаказ» осуществляет реализацию военного обмундирования и специального оборудования для служащих. Палатка М-30 изготовлена в соответствии с ТУ и международными нормами. Гарантийный период изделия составляет два года. Купить модель можно в нашем онлайн магазине. Стоимость конструкции приятно удивит покупателя. Реализация товаров осуществляется оптом и в розницу. Доставка товаров по России осуществляется курьером или почтовыми организациями. Если у вас остались какие-либо вопросы, задайте их нашим менеджерам.

Источник

Каркасная армейская палатка М-30 образца 1995 г.

Палатка армейская каркасная М-30 обычно служит для всесезонного размещения личного состава Вооруженных Сил Российской Федерации, а также для организации временных медицинских пунктов и учреждений различного функционального назначения в полевых условиях. Палатка каркасная М-30 может эксплуатироваться во всех природно-климатических зонах, при любых погодных условиях в диапазоне температур окружающего воздуха от минус 50°С до плюс 50°С.

Время установки палатки на заранее подготовленной и выровненной площадке силами обученного личного состава в количестве шести человек: летом – 30 минут; зимой – 40 минут. — На самом деле собрать палатку за это время просто нереально — прим.Администратора.

Особенности конструкции

Палатка М-30 имеет классическую форму домика с двускатной крышей и немного наклоненными боковыми стенками. В крыше предусмотрены 2 вентиляционных отверстия с защитным клапаном на вздержке и специальной металлической разделкой для выпуска дымохода отопительного прибора (печи) у каждого. Данные отверстия также можно использовать для проветривания. На боковых стенках палатки расположены по 4 окна на каждой. На торцевых стенках также имеется по 2 окна. Все окна имеют светозащитные шторки и могут быть дополнительно оснащены противомоскитными сетками. Палатка имеет 2 входа, которые расположены на торцевых стенках и застегиваются на молнию или клеванты в зависимости от устройства и конфигурации. Оба входа по согласованию с заказчиком могут быть дополнительно оснащены входными тамбурами, что бывает необходимо при использовании палатки в холодное время года.

Каркас палаток М-30 представляет собой стальные трубчатые звенья (продольные и поперечные стойки), которые фиксируются соединительными крестовинами-переходниками. Все конструктивные элементы каркаса являются унифицированными и равновеликими – все звенья (продольные и поперечные стойки) имеют равную длину, а соединительные элементы (переходники) выполнены в виде идентичных крестовин, что существенно сокращает время установки и упрощает сборку палатки. Пол выполнен из прочной непромокаемой ткани. Внутренний намёт предназначен для утепления конструкции и навешивается изнутри на каркас палатки.

Наружный намёт палатки должен быть изготовлен из ткани технической арт.33661-С с полимерным покрытием камуфляжной расцветки типа «Флора». Внутренний намёт должен быть изготовлен из полотна нетканого арт.12-03-21.

Технические характеристики и габаритные размеры палатки в собранном виде

Транспортировка и хранение

Транспортировка палаток производится любым видом транспорта с обязательным предохранением от намокания, загрязнения и механических повреждений. Палатки должны храниться в чистых и сухих помещениях с естественной вентиляцией и освещенностью. Деревянные и металлические части могут храниться под навесом при строгом соблюдении условий защиты их от пыли, снега и дождя. Все уложенные на хранение палатки должны не менее двух раз в год осматриваться и при необходимости перекладываться для проветривания и просушки.

Гарантийные обязательства

Изготовитель гарантирует соответствие палатки требованиям технических условий ТУ 858-5446-1995 при соблюдении правил транспортирования, хранения и эксплуатации. Гарантийный срок хранения палатки – 10 лет с даты приемки палатки представителем заказчика. Гарантийный срок эксплуатации палатки – 2 года непрерывной эксплуатации.

Где купить палатку и печку в Москве? Я покупаю армейские палатки, качественные. Новые палатки с доставкой по всей России.

Фотографии палатки

Для увеличения фотографии щелкните по ней мышкой. Большое изображение будет выведено в модальном окне. Управление изображениями с помощью мыши или стрелок вправо и влево на клавиатуре. Для корректной работы фотогалереи необходимо разрешить выполнение javascript на этой странице!

Источник

Палатки армейские М-10, М-30, УЗ-68

Ещё в 2005 году стало ясно, что каркасы палаток М-10 и особенно М-30, не выдерживают заданных техническим заданием предельных снеговых нагрузок и других неблагоприятных воздействий внешней среды. Действуя методом проб и ошибок, на протяжении последующих нескольких лет в конструкцию палатки были внесены столь значительные изменения, что на свет появилась монстроподобная палатка М-10 образца 2009 г., рассчитанная на более высокие нагрузки.

Палатка М-10

Палатки каркасные М-10 служат для всесезонного размещения в полевых условиях личного состава и людей при возникновении чрезвычайных ситуаций, организации полевых пунктов приема пищи, санитарно-технических пунктов, временного или долговременного проживания групп рабочих или обслуживающего персонала, а также для производственных работ, хозяйственных нужд, для хранения оборудования, материалов и различного рода аппаратуры.

Палатка имеет двухскатную крышу, 1 вход на торцевой стенке, отверстие для выпуска дымохода или вентиляции с защитным клапаном на вздержке, четыре окна (по два окна на каждой торцевой стенке), оснащенные противомоскитными сетками и светозащитными шторками.

Основные размеры палатки:

Палатка М-30

Палатка М-30 предназначена для всесезонного размещения личного состава Вооруженных Сил Российской Федерации, а также для организации временных медицинских пунктов и учреждений различного функционального назначения в полевых условиях. Палатка может эксплуатироваться во всех природно-климатических зонах, при любых погодных условиях в диапазоне температур окружающего воздуха от минус 50°С до плюс 50°С.

Время развертывания (свертывания) палатки силами обученного личного состава в количестве восьми человек: летом – 30 минут; зимой – 40 минут.

Трубчатые звенья и соединительные переходники взаимозаменяемы с элементами армейской унифицированной палатки М-10 образца 2005 г. Наружный намёт палатки должен быть изготовлен из винилуретанискожи с полимерным покрытием камуфлированной расцветки.

Технические характеристики М-30

Палатка УЗ-68

Палатка зимняя брезентовая УЗ-68 предназначена для размещения в полевых условиях личного состава воинских частей, функциональных подразделений медицинских учреждений, штабов и ремонтных мастерских. Наименование палатки расшифровывается как унифицированная зимняя палатка образца 1968 года.

Палатка УЗ-68 имеет двускатную крышу, два входа посредине торцовых стенок, шесть окон на боковых стенках (по три окна с каждой стороны), наружный намёт из брезентовой ткани, внутренний намёт, навесные стенки отепления и станок, собираемый из отдельных трубчатых элементов и деревянных стоек.

В холодное время года палатки обогреваются путем подачи горячего воздуха от калорифера через рукав, пришитый на боковой стенке наружного и внутреннего намёта. При установке печи на ее трубу надевается металлический хомут для поддержки от провисания дымоходного листа. Вместимость брезентовой палатки УЗ-68 на общих нарах 18 человек, на отдельных кроватях 10 человек, на носилках 12 человек, на трехместных медицинских станках 24 человека.

Конструкция палатки УЗ-68 позволяет производить стыкование (наращивание) по торцовым стенкам нескольких палаток в одну. Для этого торцовые стенки сделаны разъемными. При наращивании палаток нижняя часть торцовой стенки с тамбуром отстегивается.

Источник

Армейская палатка М 30 — переносная палаточная конструкция со стальным каркасом, влагостойким тентом и крышей из ПВХ.

Вместимость:

• на отдельных кроватях: до 15 человек;
• на двухъярусных кроватях или в спальных мешках: 15-30 человек.

Палатка может эксплуатироваться в любых климатических зонах, при любых погодных условиях в диапазоне температур окружающего воздуха от -40°С до +50°С.

Армейская палатка используется совместно с печами. В крышу смонтирован элемент для безопасного вывода печной трубы.

Армейская палатка М 30 используются:

• Для оснащения баз и полевых лагерей;
• Для длительного проживания в полевых условиях личного состава;
• В качестве штабной палатки;
• В качестве полевого госпиталя;
• В качестве палатки для полевой кухни или столовой;
• В качестве палатки для размещения беженцев в условиях ЧС и т.д.;
• Для укрытия техники — снегоходов, мотоциклов, квадроциклов и т.д.

Характеристики: вес, размеры

Вместимость: до 30 человек.
Длина, Ширина, Высота: 6,75*6,0*3,05 м (2,16 — по стенке).
Вес с упаковкой: 149 кг (базовая, без утепления) / 167 кг (с утеплением — опция)
Количество окон: 8.
Количество входов: 2.
Установка печи: да, 2 шт. Сечение трубы до 110 мм.
Габариты упаковки: Каркас 1 — 2,3*0,15 *0,15 (второе место в зависимости от комплектации), Внешний тент — 1,25*0,4 *0,4, Такелаж — 0,55*0,4*0,3, Внутренний тент (опционально, только в двухслойной палатке) — 1,25*0,4*0,4.

Конструкция и материалы

Каркас и его детали

Стальной профиль 25*1,5 мм с порошковой окраской. Устойчив к коррозии.

Опционально (за дополнительную цену) можно выбрать другой каркас в зависимости от условий эксплуатации палатки:

• Усиленный (сталь). Круглая труба с диаметром 40 мм, сечение 2 мм. Каркас повышенной прочности, повсеместно используется для изготовления палаток МЧС.

Схема базового стального каркаса армейской палатки М30.

Крыша и внешний тент

Крыша изготовлена из ПВХ ткани 550 гр.м2. Стенки внешнего тента — ткань Оксфорд 600 ПУ 3000.

Внутренний тент (опционально)

Внутренний намет поставляется опционально, добавьте его в разделе «Утепление» в верхней части страницы). Материал — Оксфорд 210 ПУ 2000.

Внутренний тент оснащен тканевой перегородкой, которая крепится молнией-замком и при необходимости полностью снимается.

Окна и вентиляция

Смотровые окна армейской (военной) палатки м 30 составные:

• внешний клапан на липе — тканевая штора из ткани внешнего намета;
• съемное прозрачное окно на липе (морозостойкость — 50°C);
• антимоскитная сетка на молнии;
• внутренний клапан на молнии (только для палаток с утеплением внутренним тентом).

Под каждым окном имеется карман для хранения личных вещей.

В утепленных армейских палатках карманы расположены на стенках внутреннего тента.

Дополнительная вентиляция обеспечивается небольшими окнами с антимоскитной сеткой в верхней части тента. Для печного оборудования внизу тента предусмотрено еще одно окно. Оно всегда должно быть открыто, если вы используете приборы обогрева!

Дверные проемы

Расположены на торцевых стенах армейской палатки. Один вход предназначен для провоза крупногабаритных предметов, заезда спецтехники. Выполнен шторами на молнии, раскидывается в стороны и открывает торцевую стену почти полностью.
Второй вход прямоугольной формы. Оснащен навесной каркасной дверью и антимоскитной сеткой. Используется для быстрого перемещения людей. Минимизирует потери тепла из палатки, а также попадание внутрь пыли.

1. Внешний тент
2. Внутренний тент с перегородкой (опционально)
3. Пол на выбор (опционально)
4. Каркас стальной (опоры + крестовины)
5. Навесная каркасная дверь
6. Колья
7. Кувалда
8. Веревка для установки оттяжек
9. Комплект ЗИП
10. Паспорт изделия

Армейская палатка М30 МО РФ используется для временного проживания личного состава мобильных групп, организации временных медицинских пунктов, полевых пунктов приема пищи, для хранения оборудования и различного рода аппаратуры.

Военные палатки М-30 МО России применяются во всех погодных условиях и любых климатических зонах, при температуре окружающей среды в диапазоне от -50°С до +50°С.

Палатка каркасная модульного типа имеет два входа, четырехскатную крышу, вертикально-наклонные стенки внутреннего и наружного наметов. Окна на палатке размещены на торцевых и боковых стенках. Входы палатки оснащены тамбурами и закрываются внахлест и застегиваются на клеванты. Палатка имеет два выхода дымохода и вентиляционные окна.

Наружный намет палатки изготавливается из ткани с пленочным покрытием (ПВХ) камуфлированной расцветки. Наружный намет плотно облегает каркас палатки и пристегивается к нему с внутренней стороны специальными креплениями. На торцевых и боковых стенках наружного намета расположены окна, которые оборудованы оконной пленкой и откидными светозащитными шторами.

Внутренний намет утепления изготавливается из байки, фланели или синтетического полотна нетканого арт. 12-03-21М и навешивается на каркас палатки изнутри. Внутренний намет копирует наружный всеми отверстиями и формами.

Пол палатки изготавливается из ткани с пленочным покрытием и крепится к каркасу палатки специальными застежками.

Каркас палатки представляет собой стальные трубы, которые фиксируются переходниками. Все конструктивные элементы каркаса являются унифицированными и равновеликими — все несущие трубы имеют равную длину и оснащены скобами- застежками с фиксаторами, а соединительные элементы — переходники выполнены в виде крестовин, что существенно сокращает время сборки и разборки палатки.

В крыше палатки предусмотрены вентиляционные отверстия, которые также используются под выпуск дымохода отопительного прибора (печи), оборудованные защитными шторками на вздержке и анти-пригарным железным листом с отверстием под печную трубу.

Окна палатки изготовлены из прозрачной пленки ПВХ, и оснащены противомоскитными сетками.

Изготовитель гарантирует соответствие палатки требованиям ТУ 858-5818-2005 (взамен ТУ 858-5371-1995).

Гарантийный срок эксплуатации палатки — 2 года при условии соблюдения потребителем правил транспортировки и хранения.

Армейская палатка М 30 — переносная палаточная конструкция со стальным каркасом, влагостойким тентом и крышей из ПВХ.

Вместимость:

• на отдельных кроватях: до 15 человек;
• на двухъярусных кроватях или в спальных мешках: 15-30 человек.

Палатка может эксплуатироваться в любых климатических зонах, при любых погодных условиях в диапазоне температур окружающего воздуха от -40°С до +50°С.

Армейская палатка используется совместно с печами. В крышу смонтирован элемент для безопасного вывода печной трубы.

Армейская палатка М 30 используются:

• Для оснащения баз и полевых лагерей;
• Для длительного проживания в полевых условиях личного состава;
• В качестве штабной палатки;
• В качестве полевого госпиталя;
• В качестве палатки для полевой кухни или столовой;
• В качестве палатки для размещения беженцев в условиях ЧС и т.д.;
• Для укрытия техники — снегоходов, мотоциклов, квадроциклов и т.д.

Характеристики: вес, размеры

Вместимость: до 30 человек.
Длина, Ширина, Высота: 6,75*6,0*3,05 м (2,16 — по стенке).
Вес с упаковкой: 149 кг (базовая, без утепления) / 167 кг (с утеплением — опция)
Количество окон: 8.
Количество входов: 2.
Установка печи: да, 2 шт. Сечение трубы до 110 мм.
Габариты упаковки: Каркас 1 — 2,3*0,15 *0,15 (второе место в зависимости от комплектации), Внешний тент — 1,25*0,4 *0,4, Такелаж — 0,55*0,4*0,3, Внутренний тент (опционально, только в двухслойной палатке) — 1,25*0,4*0,4.

Конструкция и материалы

Каркас и его детали

Стальной профиль 25*1,5 мм с порошковой окраской. Устойчив к коррозии.

Опционально (за дополнительную цену) можно выбрать другой каркас в зависимости от условий эксплуатации палатки:

• Усиленный (сталь). Круглая труба с диаметром 40 мм, сечение 2 мм. Каркас повышенной прочности, повсеместно используется для изготовления палаток МЧС.

Схема базового стального каркаса армейской палатки М30.

Крыша и внешний тент

Крыша изготовлена из ПВХ ткани 550 гр.м2. Стенки внешнего тента — ткань Оксфорд 600 ПУ 3000.

Внутренний тент (опционально)

Внутренний намет поставляется опционально, добавьте его в разделе «Утепление» в верхней части страницы). Материал — Оксфорд 210 ПУ 2000.

Внутренний тент оснащен тканевой перегородкой, которая крепится молнией-замком и при необходимости полностью снимается.

Окна и вентиляция

Смотровые окна армейской (военной) палатки м 30 составные:

• внешний клапан на липе — тканевая штора из ткани внешнего намета;
• съемное прозрачное окно на липе (морозостойкость — 50°C);
• антимоскитная сетка на молнии;
• внутренний клапан на молнии (только для палаток с утеплением внутренним тентом).

Под каждым окном имеется карман для хранения личных вещей.

В утепленных армейских палатках карманы расположены на стенках внутреннего тента.

Дополнительная вентиляция обеспечивается небольшими окнами с антимоскитной сеткой в верхней части тента. Для печного оборудования внизу тента предусмотрено еще одно окно. Оно всегда должно быть открыто, если вы используете приборы обогрева!

Дверные проемы

Расположены на торцевых стенах армейской палатки. Один вход предназначен для провоза крупногабаритных предметов, заезда спецтехники. Выполнен шторами на молнии, раскидывается в стороны и открывает торцевую стену почти полностью.
Второй вход прямоугольной формы. Оснащен навесной каркасной дверью и антимоскитной сеткой. Используется для быстрого перемещения людей. Минимизирует потери тепла из палатки, а также попадание внутрь пыли.

1. Внешний тент
2. Внутренний тент с перегородкой (опционально)
3. Пол на выбор (опционально)
4. Каркас стальной (опоры + крестовины)
5. Навесная каркасная дверь
6. Колья
7. Кувалда
8. Веревка для установки оттяжек
9. Комплект ЗИП
10. Паспорт изделия
