Инструкция PANTERA SLK-150SC для устройства автомобильная сигнализация содержит страницы на русском языке.

Размер файла: 241.40 kB. Состоит из 34 стр.

освещение или открыта одна из дверей автомобиля. Через 3 секунды после того,
как обойденная цепь перестанет быть активной, система автоматически вновь
возьмет ее под охрану.

Произойдет запирание дверей (если установлены электроприводы замков).

Если данная функция подключена — система также автоматически закроет
окна автомобиля.

БЕСШУМНАЯ ПОСТАНОВКА НА ОХРАНУ

1. Выключите зажигание, выйдите из автомобиля и закройте все двери, капот и

2. Нажмите и отпустите кнопку

3-кнопочного передатчика или 4-кнопочного

брелка-передатчика с 2-сторонней связью.

Синий СИД системы начнет медленно мигать.

Двигатель будет заблокирован

Указатели поворота мигнут один раз.

Примечание: Если сирена подает 3 дополнительных сигнала и указатели поворота
мигнут еще 3 раза после постановки на охрану, это означает, что капот, багажник
или двери не закрыты, или основная датчика удара активна, или одна из этих цепей
неисправна. СИД при этом будет мигать 1, 2 или 3 раза через паузу в течение 30
секунд, указывая на неисправную и обойденную цепь. Через 3 секунды после того,
как эта цепь будет вновь работать нормально, система сама включит ее в цепь
охраны.

Произойдет запирание дверей (если установлены электроприводы замков).

Если данная функция подключена — система также автоматически закроет
окна автомобиля.

ПОСТАНОВКА НА ОХРАНУ С БЕСШУМНЫМ РЕЖИМОМ СРАБАТЫВАНИЯ

1. Выключите зажигание, выйдите из автомобиля и закройте все двери, капот и

2. Нажмите и отпустите кнопку

3-кнопочного передатчика или 4-кнопочного

брелка-передатчика с 2-сторонней связью.

Синий СИД системы начнет медленно мигать.

Двигатель будет заблокирован

Указатели поворота мигнут один раз.

Произойдет запирание дверей (если установлены электроприводы замков).

Если данная функция подключена — система также автоматически закроет
окна автомобиля.

3. Сделайте паузу 1 сек. и в течение 4-х секунд нажмите и отпустите кнопку 3-

кнопочного передатчика или 4-кнопочного брелка-передатчика с 2-сторонней
связью.

4. Указатели поворота мигнут 4 раза, подтверждая постановку на охрану с

бесшумным режимом срабатывания. При срабатывании системы будут только
мигать указатели поворота и внутрисалонное освещение (если данная функция
подключена).

Программируемые функции системы

Программируемая автоматическая постановка на охрану

Программируемое запирание дверей при автоматической постановке на охрану

Программируемое автоматическое запирание дверей при включении зажигания

Программируемое автоматическое отпирание дверей при выключении зажигания

Программируемая автоматическая повторная постановка на охрану

Программируемый режим иммобилайзера

Программируемая функция защиты от ложных срабатываний

Программируемое долговременное отключение сигналов сирены

Программирование аварийного отключения системы с помощью кнопки Valet или
введением персонального кода

Программируемая задержка постановки на охрану

Выбираемая длительность импульса запирания дверей: 0.8 с, 3,5 с., двойной
импульс отпирания, двойной импульс запирания, импульс запирания 10 с., импульс
запирания 28 с. («Total Closure»)

Программируемый тип выхода дополнительного канала системы: отпирание
багажника, импульсный, постоянный, таймерный 30-секундный

Программируемое включение режима Anti-HiJack с помощью передатчика

Программируемое включение режима Anti-HiJack при включении зажигания

Программируемое включение режима Anti-HiJack при открывании двери
автомобиля

Программируемая возможность постановки системы на охрану с работающим
двигателем

ПОСТАНОВКА НА ОХРАНУ С ПОМОЩЬЮ БРЕЛКА-РАДИОПЕРЕДАТЧИКА

1. Выключите зажигание, выйдите из автомобиля и закройте все двери, капот и

2. Нажмите и отпустите кнопку 3-кнопочного передатчика или 4-кнопочного

брелка-передатчика с 2-сторонней связью.

Синий светодиодный индикатор (СИД) системы начнет медленно мигать.

Двигатель будет заблокирован

Указатели поворота мигнут один раз.

Примечание: Если сирена подает 3 дополнительных сигнала и указатели поворота
мигнут еще 3 раза после постановки на охрану, это означает, что капот, багажник
или двери не закрыты, или основная зона датчика удара активна, или одна из этих
цепей неисправна. СИД при этом будет мигать 1, 2 или 3 раза через паузу в течение
30 секунд, указывая на неисправную и обойденную цепь. Через 3 секунды после
того, как эта цепь будет вновь работать нормально, система сама включит ее в цепь
охраны.

Возможно, у вас есть опыт в установке автомобильных сигналок, в том числе оборудованных автозапуском. Тогда вам известно, что питание на основной модуль подается через разъем, содержащий 6 отдельных контактов. Для охранных систем Рantera все будет по-другому:

Сигнализация Pantera рассматриваемой здесь модели не работает без оборудования, поставляемого в комплекте с ней. Комплект содержит набор следующих устройств:

На фото показана упаковка, в которую набор помещается.

Фирменная упаковка

Охранные возможности системы SLK-868RS

Используя охранный комплекс, наделенный обратной связью, можно контролировать температуру двигателя, заряд АКБ и т.д. К подобным системам относятся и сигнализации Pantera, в том числе модель SLK-868. Но с ее помощью владелец узнает только температуру ДВС. Зато, множество опций в ней активируется дистанционно, а поставить авто на охрану получится даже в отсутствие брелков. Управление автозапуском, в том числе продление работы двигателя, тоже можно осуществлять на дистанции.

Основной блок SLK-868RS

Лирическое отступление

Выше говорилось, что для сигнализаций Pantera рассматриваемой модели скачать можно все, кроме прошивок. В действительности образ прошивки хранится в памяти EEPROM, а в его последних байтах записаны параметры пользователя. В моменты записи могут возникать ошибки, и тогда значения сохраняются неверно. Отдельные фирмы берутся решать проблему.

Восстановление образа прошивок

Сигнализация Pantera серии CLK

Рассмотрение автосигнализаций серии CLK произведем на двух образцах: CLK 350, CLK 375. Оба образца изготавливаются с ограниченными функциональными возможностями.

Производителем предусмотрен простой способ подключения автосигнализации, который по силам выполнить своими силами. Рассматривая положительные стороны охранных комплексов Пантера, выделяются:

• Комплектация двумя брелоками с односторонней связью;
• Звуковое оповещение сиреной с громким сигналом;
• Возможность бесшумной постановки на охрану.

Автосигнализации Pantera CLK 375 – надежное средство охраны машин. Повышенная точность сигнализации в эксплуатационных условиях компенсирует ограничения по опциям. Несмотря на минимальный комплект поставки устройства Пантера, комплектующих достаточно для качественного монтажа. Изготовителем фирмы в образце предусмотрено:

• Двойное шифрование радиоканалов;
• Ложные срабатывания двухуровневых датчиков исключены;
• Дополнительные каналы для увеличения опций.

По отзывам эксплуатирующих автосигнализацию CLK 375, она относится к лучшим моделям бюджетных систем. Данной модели также присуще: комплектование двумя брелоками; громкой шестиканальной сиреной; обеспечение датчиками блокировки дверей. Производитель предусмотрел в описываемом изделии бренда автозащиту не зависимо от состояния мотора. Торговые сети предлагают сигнализации-Pantera CLK 375 по цене 1 300 руб.

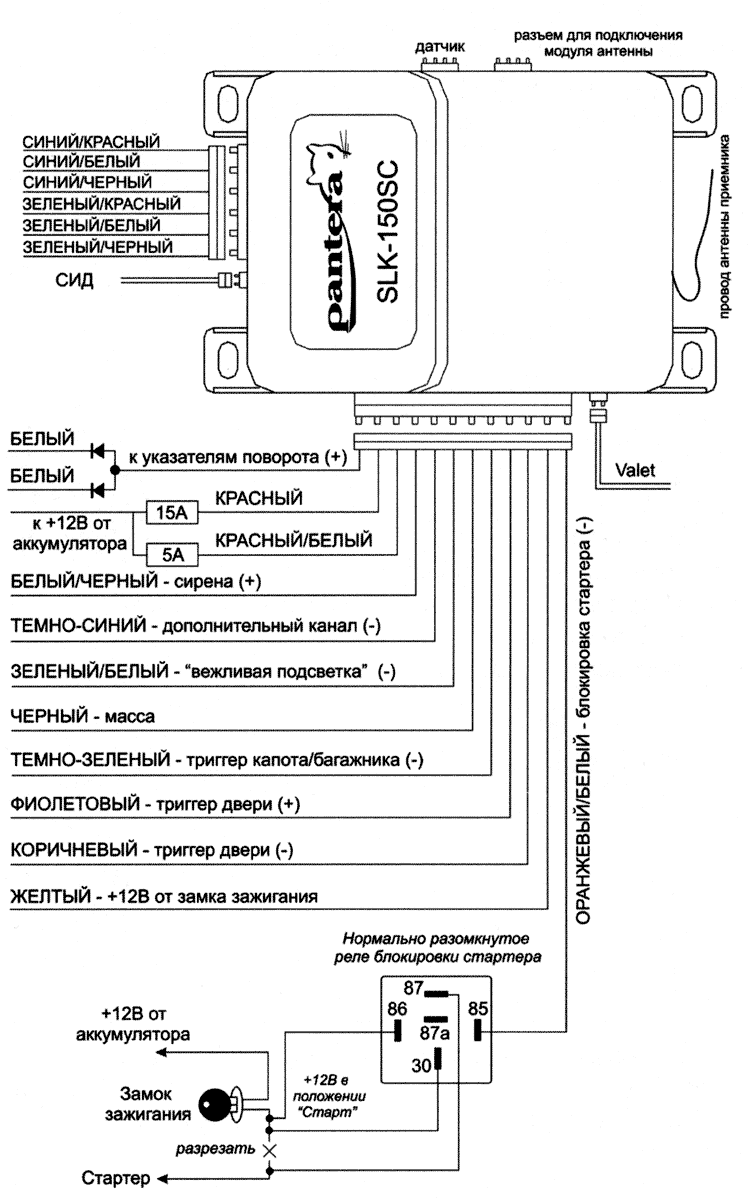

Схемы подключения сигнализации SLK-868RS

Как подключить питание

О назначении других проводов рассказывается дальше.

Слаботочные разъемы сигналки

Рекомендуется скачать руководство по установке, где присутствует список:

Распайка основного клеммника

Назначение некоторых проводов придется программировать. Для сигналок Pantera подойдет инструкция:

Как подключать слаботочные цепи

Распиновка разъема ЦЗ

Подключение силового разъема

Разъем 6 контактов, подключение

АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА с 2-сторонней связью Руководство по установке УСТАНОВКА ОСНОВНЫХ КОМПОНЕНТОВ СИСТЕМЫ ОСНОВНОЙ БЛОК СИСТЕМЫ Выберите место для установки основного блока системы в салоне (например, за или под приборной панелью) и закрепите его при помощи двух шурупов. Центральный блок управления можно также закрепить при помощи пластиковых перетяжек. Не устанавливайте центральный блок управления в моторном отсеке, так как он не герметичен. Избегайте устанавливать блок непосредственно на имеющиеся в автомобиле электронные блоки. Они могут быть источником радиопомех, уменьшающих радиус действия передатчика или вызывающих перебои в работе.

СИРЕНА Выберите место для установки сирены в моторном отсеке, которое хорошо защищено от доступа из-под днища автомобиля. Не размещайте сирену рядом с сильно нагревающимися узлами или движущимися частями в моторном отсеке. Для предотвращения скопления влаги раструб сирены должен быть направлен вниз. Установите сирену в выбранном месте при помощи входящего в комплект кронштейна.

КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ КАПОТА ИЛИ БАГАЖНИКА В комплект системы входит концевой выключатель для обеспечения охраны капота автомобиля. Выключатель должен всегда устанавливаться на служащую массой металлическую поверхность автомобиля. Важно выбрать такое место, где исключается скопление или протекание воды, избегайте мест стока влаги на стенках крыльев капота или багажника. Выбирайте места, защищенные резиновыми прокладками, когда капот закрыт. Концевой выключатель может быть установлен с помощью прилагаемой скобы или в монтажном отверстии диаметром 8 мм. Помните, что при правильной установке концевой выключатель должен иметь ход как минимум 6 мм при закрывании капота. Вы можете также установить дополнительный концевой выключатель для обеспечения охраны багажника или задней двери автомобиля. СВЕТОДИОДНЫЙ ИНДИКАТОР (СИД) В комплект входит яркий Синий светодиодный индикатор (СИД), который показывает состояние охранной системы. Он должен устанавливаться на приборной панели и быть хорошо виден снаружи автомобиля, но не должен отвлекать водителя. После выбора места установки проверьте возможность прокладки проводов за панелью и убедитесь, что при сверлении отверстия не будут повреждены какие-либо компоненты автомобиля. Просверлите отверстие диаметром 7 мм и пропустите в него с лицевой стороны панели Красный и Синий провода светодиода. Установите светодиод в просверленное отверстие.

ПЕРЕКЛЮЧАТЕЛЬ VALET Выберите место установки кнопочного переключателя Valet, которое, с одной стороны, должно быть легко доступно для водителя автомобиля, а с другой стороны, не позволит угонщику быстро найти переключатель Valet и отключить систему. Переключатель может быть установлен, например, в нижней части приборной панели. Закрепите кнопочный выключатель Valet в выбранном месте с помощью прилагаемой двусторонней липкой ленты. При креплении убедитесь в наличии свободного доступа к задней части переключателя для подсоединения проводов при установке.

ДАТЧИК УДАРА Выберите твердую поверхность на переборке между салоном и моторным отсеком внутри салона и установите датчик при помощи двух прилагаемых винтов. Датчик также может быть легко установлен при помощи перетяжек под панелью приборов или на рулевой колонке. При любом методе крепления датчика убедитесь в наличии свободного доступа к датчику для его регулировки.

ПЕРЕДАЮЩИЙ МОДУЛЬ СИСТЕМЫ СО ВСТРОЕННОЙ АНТЕННОЙ И КНОПКОЙ ВЫЗОВА Для обеспечения максимальной дальности действия брелка-передатчика с 2-сторонней связью в комплект системы входит передающий модуль со встроенной антенной и кнопкой вызова. Выберите место для установки модуля на лобовом стекле автомобиля на расстоянии не менее 5 см от боковых стоек и крыши, либо на или над приборной панелью. Обратите внимание на то, что в ряде новейших моделей автомобилей используется стекла со специальным защитным покрытием, которое может производить экранирующий эффект. В этом случае рекомендуется установка модуля на заднем стекле. Закрепите модуль в выбранном месте с помощью прилагаемой двусторонней липкой ленты. Для лучшей фиксации мы также рекомендуем закрепить часть провода, идущего от модуля. ПОДКЛЮЧЕНИЕ ПРОВОДОВ СИСТЕМЫ

КРАСНЫЙ ПРОВОД С ПРЕДОХРАНИТЕЛЕМ 15А: +12В ПОСТОЯННОГО ТОКА ОТ АККУМУЛЯТОРА Этот провод подает питание на встроенное реле управления указателями поворота. Подсоедините его к положительной клемме аккумулятора автомобиля.

КРАСНЫЙ/БЕЛЫЙ ПРОВОД С ПРЕДОХРАНИТЕЛЕМ 5А: +12В ПОСТОЯННОГО ТОКА ОТ АККУМУЛЯТОРА Этот провод подает питание на основной блок системы. Он подсоединен через предохранитель к Красному проводу системы.

Внимание! Подсоединение Темно-синего провода непосредственно к сильноточным цепям замка багажника или к некоторым устройствам дистанционного запуска двигателя приведет к повреждению основного блока системы.

Программируем сигналку самостоятельно

Список всех опций и значений приводится в руководстве монтажника:

Таблицу составил изготовитель оборудования Pantera, а подходит она для одной модели – SLK-868RS. Можете скачать картинку и выполнить масштабирование. Шрифт читабелен.

Управляющий режим включают, когда автомобиль снят с охраны:

1. Ключ перемещают по меткам ON-ACC-ON;
2. Жмут Valet, ключ переводят на ACC, на ON, жмут Valet снова;
3. Жмут Valet трижды;
4. После сигнала – ключ на ACC;
5. После длинного сигнала – на ON;
6. Удерживают Valet 3 секунды;
7. Нажатиями кнопки Valet выбирают номер опции.

Если нужна система с автозапуском и эта опция действительно будет использоваться, подключайте к сигналке таходатчик. Читая отзывы, вы поймете, что другие варианты ненадежны.
