Инструкция по устройству кровли из битумно-полимерных рулонных материалов производства ТехноНИКОЛЬ. Часть 2. Пароизоляция.
2. Подготовительные работы. Устройство кровельного пирога
2.1. Общая информация
Крыша — это многослойная система, включающая в себя кровельный ковер (1), основание под кровельный ковер (2), уклонообразующий слой (3), теплоизоляцию (4), пароизоляцию — например пароизоляционный материал производства ТехноНИКОЛЬ Паробарьер СА 500, Паробарьер СФ 1000 (5) и несущую конструкцию покрытия (6)..jpg "Устройство кровельного пирога")
2.2. Устройство пароизоляции
Пароизоляция (Паробарьер СА 500, Паробарьер СФ 1000) защищает конструктивные слои (теплоизоляцию, основание под кровлю, уклонообразующий слой) от насыщения влагой из внутренних помещений. При отсутствии или повреждении пароизоляции утеплитель насыщается влагой, что приводит к снижению теплоизолирующей способности и промерзанию конструкции крыши.
Устройство пароизоляции по основанию из сборных и монолитных железобетонных плит.
В качестве пароизоляции по бетонному основанию рекомендуется применять битумно-полимерные материалы на полиэфире или стеклоткани — Техноэласт, Унифлекс, Биполь, Паробарьер СА 500, Паробарьер СФ 1000, обладающие пароизолирующими свойствами, устойчивые к возможным механическим повреждениям в условиях монтажа.
Подготовьте основание под укладку пароизоляции:
— Заделайте неровности и стыки несущих железобетонных плит цементно-песчаным раствором марки не ниже М150.
— Выровняйте поверхность неровного монолитного железобетонного основания цементно-песчаным раствором марки не ниже М150 толщиной не менее 30 мм.
— Очистите поверхность основания от грязи, пыли, посторонних предметов, наледи и снега.
Битумную пароизоляцию возможно полностью приклеить к основанию или уложить без приклеивания, но с обязательной сваркой швов. В соответствии с сП 17.13330.2017 «кровля» на покрытиях зданий высотой более 75 м из-за повышенного воздействия ветровой нагрузки пароизоляционный материал должен быть полностью приклеен к несущему основанию.
Свободная укладка со сваркой швов
Свободная укладка пароизоляционного материала со сваркой швов допускается при уклоне основания < 10%.
ВАЖНО! В случае последующей приклейки теплоизоляционного слоя к пароизоляции свободная укладка со сваркой швов не допускается.
— На вертикальные поверхности пароизоляцию необходимо завести и наплавить выше теплоизоляционного слоя.
Наиболее надежным способом укладки является — сплошная приклейка к основанию.
Сплошное наплавление на основание
Все поверхности, на которые будет наплавлен материал (вертикальные поверхности до высоты заведения материла и основание под пароизоляцию при сплошной приклейке), должны быть обработаны грунтовочными холодными составами (праймерами).
В качестве грунтовки, наносимой на сухие поверхности, рекомендуется применять Праймер битумный ТЕХНОНИКОЛЬ № 01.
В многоуровневых крышах, а также в местах примыкания теплоизоляционного слоя к неутепленным стенам помещений, температура внутреннего воздуха которых +12 С, рекомендуется заводить пароизоляцию выше верхнего края переходного бортика не менее чем на 30 мм для предотвращения возможного появления конденсата в утеплителе из помещения. На рис. 1 показан вариант заведения пароизоляционного слоя к утепленным вертикальным конструкциям.
Рис. 1.
1 — Слой усиления — Техноэласт ЭПП; 2 — Переходный бортик ТЕХНОРУФ В60 галтель; 3 — Нижний слой водоизоляционного ковра на вертикальной поверхности — Техноэласт ЭПП; 4 — Верхний слой водоизоляционного ковра на верт. поверхности — Техноэласт ЭКП;
5 — Хризоцилцементные прессованные плоские листы (цементно-стружечные плиты марки ЦСП-1); 6 — Праймер битумный ТЕХНОНИКОЛЬ №01; 7 — Минераловатный утеплитель; 8 — Профиль из оцинкованной стали; 9 — Отлив из оцинкованной стали крепить саморезами с шагом 200–250 мм; 10 — Герметик ТЕХНОНИКОЛЬ ПУ; 11 — Фасадная система; 12 — Граница для штукатурного фасада; 13 — Граница для вентилируемого фасада
Основные правила укладки пароизоляции из битумно-полимерных рулонных материалов
— Уложите пароизоляционный материал (Техноэласт ЭПП, Унифлекс ЭПП, Линокром ЭПП, Паробарьер СА 500, Паробарьер СФ 1000) с перехлестом в боковых швах 100 мм и в торцевых швах 150 мм.
— Соседние полотнища укладывайте с разбежкой торцевых швов.
— При подведении пароизоляции торцевой стороной к вертикальной конструкции, заведите и наплавьте материал на вертикальную поверхность выше теплоизоляционного слоя.
— При подведении пароизоляции боковой стороной к вертикальной конструкции, материал уложите вплотную к вертикальной поверхности.
— Наклейте на вертикальную поверхность дополнительный слой со стороны рулона, который уложен вплотную к вертикальной конструкции.
— Дополнительный слой должен быть уложен на вертикальной поверхности выше теплоизоляционного слоя и заходить на горизонтальную поверхность основания на 150 мм.
— Вырежьте заплатку и наплавьте во внутренний угол.
Устройство пароизоляции на внешнем углу
— Наклейте на вертикальную поверхность (стены, парапет, вентиляционные шахты и т.п.) пароизоляционный материал.
— Вырежьте заплатки и наплавьте во внешний угол.
Устройство примыкания пароизоляции к водоприемной воронке
— Установите воронку согласно проекту и закрепите воронку к несущему основанию.
— Наплавьте пароизоляционный слой по всей площади несущего основания.
— Продавите болтовые соединения воронки через пароизоляцию.
— Прорежьте пароизоляцию по внутреннему диаметру воронки.
— Установите сначала резиновую манжету, а затем запорное кольцо в воронку.
— Для повышения герметичности соединения фланца с пароизоляционным материалом нанесите герметизирующую мастику ТЕХНОНИКОЛЬ № 71. Мастику удобнее наносить змейкой из картриджа.
— Вставьте фланец и закрепите гайками.
— На пароизоляционный слой уложите утеплитель в соответствии с п. 2.3. Материалы для пароизоляции по ж/б покрытиям можно использовать серии Техноэласт (Техноэласт ЭПП), Унифлекс (Унифлекс ЭПП), Линокром (Линокром ЭПП). Для пароизоляции во внутренних помещениях и на кровле по проф.листу рекомендуем применять самоклеящиеся битумные материалы армированные стеклосеткой — Паробарьер СА 500, Паробарьер СФ 1000.
Строительные системы ТеноНИКОЛЬ, где применяются пароизоляционные материалы Паробарьер СА 500, Паробарьер СФ 1000 на плоских кровлях с основанием из стального профилированного настила: ТН-КРОВЛЯ Смарт PIR, ТН-КРОВЛЯ Смарт, ТН-КРОВЛЯ Фикс, ТН-КРОВЛЯ СОЛО.
Для того, чтобы ознакомится со всей инструкцией, перейдите по ссылкам ниже:
Часть 1
Часть 2
Часть 3
Часть 4
Часть 5
Часть 6
Часть 7
Часть 8
Часть 9
Все требуемые материалы для организации кровельного ковра и ремонта кровель Вы можете приобрести в компании «ТК ЦентроСтрой», позвонив к нам, или сделав заявку в интернет-магазине на нашем сайте. Также можно осуществить самовывоз материала с нашего склада.
Полезно!!! В заключении к данному материалу рекомендуем к просмотру серию подробных видеороликов по организации монтажных работ по устройству кровельного ковра на плоских кровлях с помощью рулонных гидроизоляционных материалов серий «Техноэласт», «Унифлекс», «Линокром», и пароизоляционных рулонных самоклеящихся материалов Паробарьер СА 500, Паробарьер СФ 1000 и др. строительных изоляционных материалов производимых корпорацией ТехноНИКОЛЬ.
Организация монтажных работ по устройству кровельного ковра на плоских кровлях
www.youtube.com/ТК ЦентроСтрой/Плоские кровли
Предназначен для устройства пароизоляции в конструкциях кровли с несущим основанием из оцинкованного профилированного листа, а также как временную кровлю до укладки всей кровельной конструкции в зданиях с сухим и нормальным влажностными режимами внутренних помещений (для всех типов зданий (торгово-развлекательные центры, склады, производственные помещения и др.). При отрицательных температурах для приклеивания к поверхности требуется подогрев материала фенами или горелкой. Паробарьер СА 500 – пароизоляционный самоклеящийся армированный рулонный материал, содержащий в своем составе битум. Нижний клеящийся слой состоит из смеси битума повышенной клейкости и стирольных полимеров, покрыт защитной легко снимающейся пленкой. Верхний слой – алюминизированная пленка. В качестве армирующего материала выступает стеклосетка.
Преимущества
- эффективная пароизоляция.
- надежно приклеивается, не сдвигается во время монтажа.
- возможность передвигаться по материалу во время монтажа.
- стойкость к механическому воздействию и случайному прожиганию.
- защита человека от электромагнитных полей.
- выдерживает ветровое воздействие.
- служит временной кровлей.
- высокие разрывные характеристики.
Детали
Хранение
В вертикальном положении в один ряд по высоте в защищенном от воздействия влаги и солнца месте, на расстоянии не менее 1 м от нагревательных приборов, при температуре окружающей среды от -35 до +35 С.
Документы:
Характеристики
-
Артикул
528103
-
Тип товара
Паро-гидроизоляция
-
Бренд
-
Длина, м
50
-
Ширина, м
1,08
-
Фольгированная
Нет
-
Негорючая
Нет
-
Тип изоляции
Пароизоляция
-
Площадь упаковки, м2
54
-
Цвет
Серый
-
Вес, кг
28
Отзывы покупателей
Станьте первым, кто оставил отзыв об этом товаре
Вопросы и ответы
Станьте первым, кто задал вопрос об этом товаре
Вам могут понадобиться
Похожие товары
Последние просмотренные товары
Рекомендуем вам
С этим товаром покупают
Популярные товары в категории

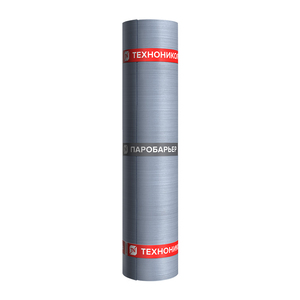

Мембрана пароизоляционная Технониколь Паробарьер СА 500 50х1,08 м в Москве представлен в интернет-магазине Петрович по отличной цене. Перед оформлением онлайн заказа рекомендуем ознакомиться с описанием, характеристиками, отзывами.Купить мембрана пароизоляционная Технониколь Паробарьер СА 500 50х1,08 м в интернет-магазине Петрович в Москве.Оформить и оплатить заказ можно на официальном сайте Петрович. Условия продажи, доставки и цены на товар мембрана пароизоляционная Технониколь Паробарьер СА 500 50х1,08 м действительны в Москве.
Паробарьер СА 500 — это рулонный пароизоляционный самоклеящийся битумосодержащий материал, с алюминизированной пленкой с лицевой стороны. Материал полностью паронепроницаем.
Область применения:
Паробарьер СА 500 — предназначен для устройства пароизоляции в конструкциях кровли с несущим основанием из оцинкованного профилированного листа, а также как временную кровлю до укладки всей кровельной конструкции во всех климатических районах по СНиП 23-01-99*, при любых температурах окружающей среды не ниже минус 25 С. При отрицательных температурах для приклеивания к поверхности требуется подогрев материала фенами или горелкой.
Паробарьер СА 500 — не оказывает влияния на определение класса функциональной пожарной опасности конструкций крыши и может быть использован в покрытиях любых зданий.
Паробарьер СА 500 — применяют в зданиях с сухим и нормальным влажностными режимами внутренних помещений.
Размер: 1.08х50м (54 м2)
Вес: 27 кг.
Масса материала: 500 гр/м2.
Отгружается кратно рулону — 54м2 !
Область применения
Паробарьер С предназначен для устройства пароизоляции в конструкциях кровли с несущим основанием из оцинкованного профилированного листа, а также как временную кровлю до укладки всей кровельной конструкции во всех климатических районах по СНиП 23-01-99*, при любых температурах окружающей среды не ниже минус 25 С. При отрицательных температурах для приклеивания к поверхности требуется подогрев материала фенами или горелкой.
Паробарьер С не оказывает влияния на определение класса функциональной пожарной опасности конструкций крыши и может быть использован в покрытиях любых зданий.
Паробарьер СА 500 применяют в зданиях с сухим и нормальным влажностными режимами внутренних помещений.
Паробарьер СФ 1000 применяют в зданиях всех влажностных режимов внутренних помещений, включая влажный и мокрый (бани, бассейны и т. д.).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Наименование показателя | Ед. изм. | Критерий | Паробарьер С | НД | |
| А500 | Ф1000 | ||||
| Масса 1 м2 | кг | ±0.1 | 0.5 | 1.0 | ГОСТ EN 1849-1-2011 |
| Максимальная сила растяжения в продольном / поперечном направлении | Н | ±20 % | 700 / 600 | ГОСТ 31899-1-2011 | |
| Удлинение при максимальной силе растяжения | % | не менее | 2 | ГОСТ 31899-1-2011 | |
| Гибкость на брусе R=25 мм | C | не выше | минус 25 | ГОСТ 2678-94* | |
| Теплостойкость | C | не менее | 90 | ГОСТ EN 1110-2011 | |
| Водопоглошение: в течение 24 ч по массе | % | не более | 1 | ГОСТ 2678-94 | |
| Плотность потока водяного пара через образец | кг/(м2 х с) | не более | 0.394 ж 10-8 | 0 | ГОСТ 32318-2012 |
| Паропроницаемость | мг/(м ч Па) | — | 0.0000055 | 0 | ГОСТ 26589-94 |
| Водонепроницаемость в течение 24 ч при давлении 0.001 МПа | — | — | выдерживает | ГОСТ EN 1928-2011 (метод А) | |
| Прочность сцепления с бетоном или металлом | МПа | не менее | 0.2 | ГОСТ 26589-94 (метод А) | |
| Сопротивление разрыву стержнем гвоздя | Н | не менее | 60 | ГОСТ 31898-1-2011 | |
| Прочность на сдвиг клеевого соединения | кН/м | не менее | 1.5 | ГОСТ 32316.1-2012 | |
| Противопожарные характеристики | — | — | Г4 и БЗ | ГЗ и В2 | ГОСТ 30244-94, ГОСТ 30402-96 |
| Тип защитного покрытия верхняя сторона нижняя сторона |
— | — | Al-пленка | Al-фольга | — |
| — | — | легкосъемнзя пленка | — | ||
| Ширина/ длина | м | ±3% /±2% | 1 х 50 | 1 х 30 | ГОСТ EN 1848-1-2011 |
| Упаковка поддона | — | — | термоусадочный пакет | — |
Описание Паробарьер СА 500, 50х1,08 м
Паробарьер — это рулонный пароизоляционный самоклеящийся битумосодержащий материал. В качестве клеящего слоя используется смесь стирольных полимеров и битума повышенной клейкости. Нижняя поверхность материала закрыта легкосъемной пленкой. Материал армируется стеклосеткой. Разрывные характеристики позволяют выдерживать вес человека стоящего между гофрами профлиста на пароизоляции, при этом материал не рвется и не растягивается как полиэтиленовые пароизоляционные материалы.
Технические характеристики
| Бренд | ТехноНИКОЛЬ |
| Материал | Битумные и битумно-полимерные материалы |
| Страна происхождения | Россия |
| Способ монтажа | Самоклеющийся |
| Водопоглощение по объему, % не более | 1 |
| Паропроницаемость, мг/(м*ч*Па) | 0,0000055 |
| Верхняя сторона | Фольга |
| Размер | 50х1,08 м |
| Гарантийный срок хранения, месяцев | 12 |
| Вес материала | 0,5 |
| Вид материала | Битумно-полимерный |
| Вид вяжущего | Битумно-полимерное |
| Прочность сцепления с бетоном/металлом, Мпа (кгс/кв. см), не менее | 0,2 (2,0) |
| Разрывная сила в продольном/поперечном направлении, Н/50 мм, не менее | 600/500 |
| Относительное удлиннение, %, не менее | 4 |
| Температура гибкости на брусе R=25 мм, не выше, С | -25 |
| Теплостойкость, °С | 90 |
| Длина, м | 50 |
Дополнительные характеристики
| Площадь | 54.00, м2 |
| Объем | 0.07, м3 |
| Вес | 27.00кг |
| Длина | 0.00 м |
| в единице измерения | — |
Дата обновления товара: 2023-07-04 18:49:56
