С продукцией PowerCom российские потребители уже знакомы, да и мы не раз писали о ее представителях. В прошлый раз, например, в фокус нашего внимания попал достаточно серьезный аппарат PowerCom Smart King XL: весьма качественный, но объективно избыточный для большинства домашних применений. На этот раз в нашу лабораторию поступил компактный источник бесперебойного питания из новой серии Phantom, который как раз и должен в первую очередь заинтересовать тех, кто собирается обеспечить надежным питанием одно рабочее место.
Описание
Данная модель является линейно-интерактивным ИБП, то есть имеет встроенный AVR-регулятор, позволяющий при отклонении напряжения в достаточно широком диапазоне обойтись без перехода на батарейное питание и при этом поддерживать выходное напряжение в стандартном диапазоне.
У нас на тестировании побывала средняя (600 В·А) модель из линейки производителя, включающей варианты с мощностью от 500 до 1000 В·А. Производитель заявляет следующие характеристики изделия:
| Технические характеристики | |
|
Входное напряжение, частота |
140—300 В, 50 или 60 Гц (±1 Гц) |
|
Выходное (при работе от батарей) напряжение, частота |
220 В ±5% |
|
Автоматический регулятор напряжения |
да |
|
Выходная мощность (заявленная) |
600 В·А (360 Вт) |
|
Выходная мощность (активная, измеренная) |
410 Вт |
|
Форма выходного сигнала при работе от батарей |
ступенчатая аппроксимация синусоиды |
|
Время автономной работы от батареи для стандартного ПК |
13 минут для стандартной конфигурации с 17-дюймовым монитором (экв. 150 Вт) |
|
Функция запуска оборудования без подключения к электросети |
есть |
|
Тип, напряжение и емкость батареи |
Yuasa NPW36-12, 12 В 7,2 А·ч — необслуживаемая герметичная свинцово-кислотная батарея |
|
Время перезарядки батареи |
не более 4 часов (до 90%) |
|
Индикация |
— |
|
Звуковая сигнализация |
отключается программно; режимы: включение, переход в режим работы от аккумуляторов, сигнал низкого заряда батареи, перегрузка |
|
Самодиагностика |
при включении и по команде из ПО |
|
Фильтрация импульсных помех |
импульная защита: 460 Дж, 8/20 мкс |
|
Защита от перегрузки |
автоматически выключается, если перегрузка превышает 110% от номинала в течение 60 секунд или 130% в течение 3 секунд, также имеется автоматический предохранитель для защиты от короткого замыкания |
|
Выходные разъемы |
3 евророзетки: две с резервным питанием, третья — только фильтрация помех |
|
Защита линий передачи данных |
защита сети 10/100/1000 Base-T Ethernet, две розетки RJ-45 |
|
Интерфейс |
USB |
|
Размеры (Ш×Д×В) |
102×350×148 мм |
|
Вес |
6,2 кг |
|
Шум |
менее 40 дБА |
|
Условия работы |
влажность 0—95% (без конденсации) температура от 0 до +40 °C |
| Описание на сайте производителя | PowerCom Phantom 600AP |
Комплектация и гарантия

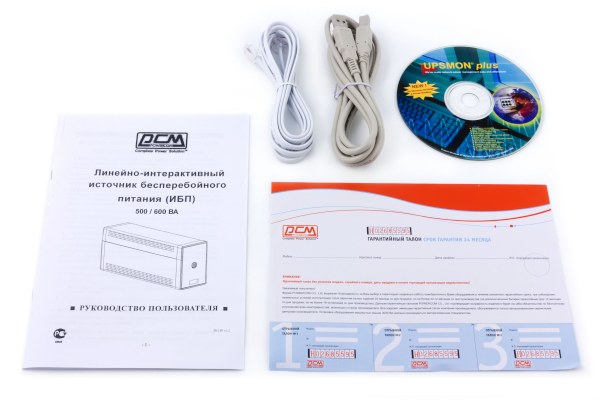

Комплект поставки:
- инструкция по эксплуатации на русском языке
- гарантийный талон
- интерфейсный кабель USB
- кабель для сети Ethernet с разъемами RJ-45
- CD с программным обеспечением
Гарантийный срок эксплуатации: 2 года
Внешний вид

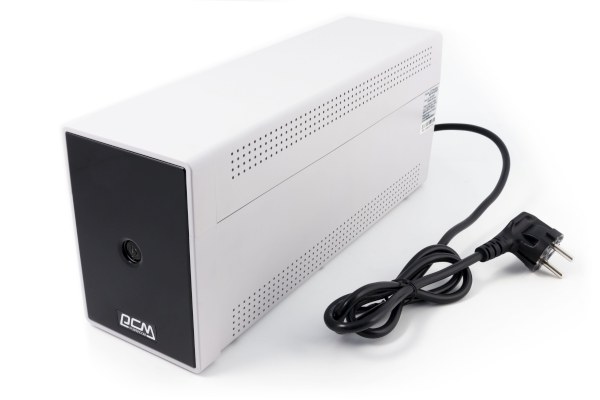

ИБП имеет классическую «башенную» компоновку, достаточно узкий корпус (10 см) и умеренный вес. Обращает на себя внимание черная передняя панель с единственной кнопкой включения по центру, которая при включении подсвечивается синим индикатором питания.

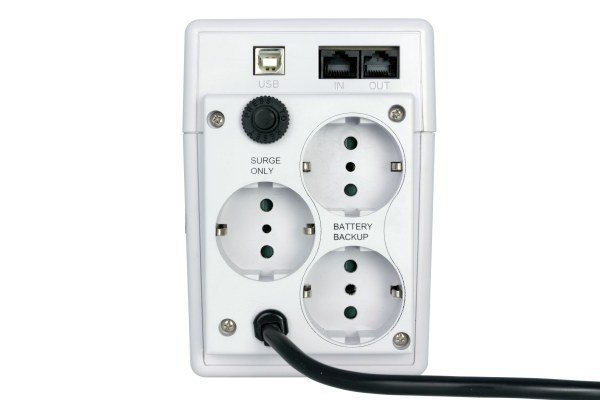

На задней панели имеются 3 стандартные евророзетки, что несомненно порадует домашних пользователей. Они хоть и занимают больше места на корпусе, чем розетки «компьютерного формата» IEC 320, но зато никаких проблем при подключении как самого компьютера, так и периферии не возникнет. Для взаимодействия с компьютерным ПО служит USB-интерфейс. Также имеются разъемы для защиты сетевого оборудования, подключаемого к сети Ethernet, и автоматический предохранитель.
Внутреннее устройство
Внутри корпуса обнаруживается минимум электронных компонентов, способ охлаждения пассивный, для чего силовые транзисторы прикручены к двум радиаторам (точнее: тепловым аккумуляторам). Соответственно, устройство практически бесшумное: как в пассивном режиме, так и при задействовании схем AVR и при работе от аккумуляторов, а также, что очень важно, и во время их заряда. Незначительный шум от самой электроники возникает лишь при работе с максимальной нагрузкой от батарей. Но этот режим, естественно, очень кратковременный, и даже тут шум с запасом укладывается в заявленные 40 дБА. Так что устройство 100-процентно домашнее.

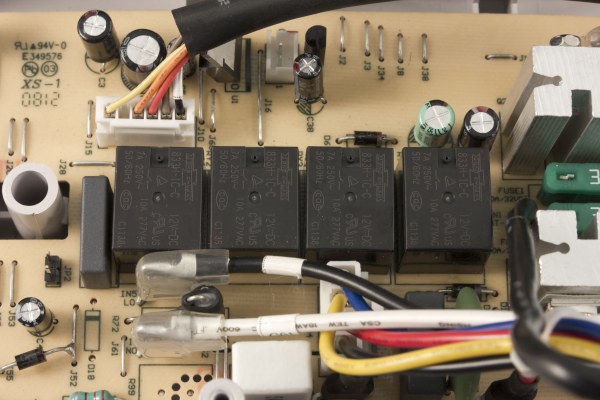

Переключением между ступенями AVR-регулятора занимаются механические реле, рассчитанные на максимальный ток 7 А, что также означает солидный запас прочности. Инвертор построен на 4 транзисторах UTC UT108N03L производства компании Unisonic.
Трансформатор этому ИБП достался также достаточно адекватный, способный выдержать заявленную нагрузку.

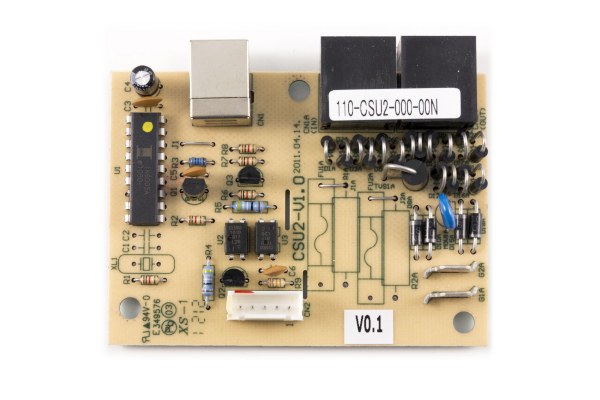

Так выглядит фильтр импульсных помех в цепи передачи данных, имеется контакт с заземлением.
Батарея
Для замены аккумулятора пользователю придется отсоединить заднюю панель и разделить корпус самого ИБП на две половинки (в верхней находится электроника, а нижнюю занимает трансформатор и аккумулятор). В качестве аккумулятора компания PowerCom традиционно предпочитает изделия Yuasa. И этот выбор, надо сказать, достаточно неплохой из того, что есть сейчас на рынке.

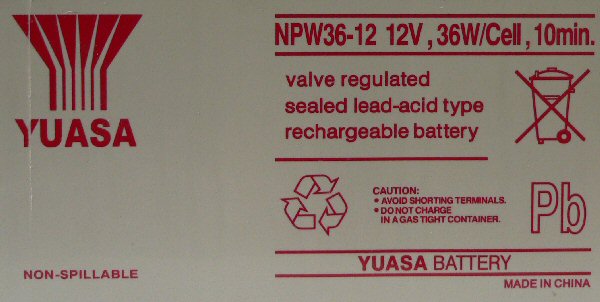

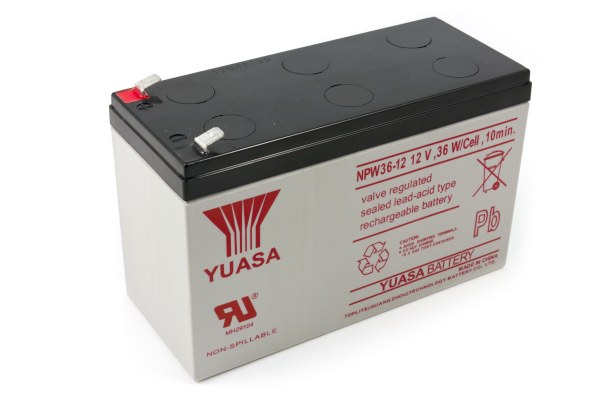

В ИБП установлен аккумулятор модели NPW36-12 емкостью 7 А·ч, нормированной для режима 10-минутного разряда.
Тестирование
Работа от электросети
Мы использовали регулируемый автотрансформатор (ЛАТР), для того чтобы определить пороги переключения и фактическое напряжение на выходах при входном напряжении в диапазоне 0—263 В. Тестирование проводилось при полностью заряженном аккумуляторе и подключенной нагрузке около 100 Вт. Это типичное значение для современного компьютера в режиме простоя (или редактирования текста) с включенными опциями энергосбережения, учитывая, что значительную часть из этого потребляет включенный 20-дюймовый монитор.
| Входное напряжение (при повышении от 0 до 263 В) | Выходное напряжение | Режим работы |
| <146 В | 223 В | от батарей |
| 147—170 В | 208—238 В | повышение (AVR 2 ст.) |
| 171—208 В | 198—236 В | повышение (AVR 1 ст.) |
| 209—246 В | 209—246 В | напрямую от сети |
| 247—263 В | 200—211 В | понижение (AVR) |
| Входное напряжение (при понижении от 263 до 0 В) | Выходное напряжение | Режим работы |
| 263—246 В | 212—198 В | понижение (AVR) |
| 245—206 В | 245—206 В | напрямую от сети |
| 206—170 В | 226—192 В | повышение (AVR 1 ст.) |
| 169—134 В | 236—190 В | повышение (AVR 2 ст.) |
| <134 В | 223 В | от батарей |
Устройство отрабатывает как пониженное, так и повышенное напряжение в очень широком диапазоне без перехода на батарейное питание. Диапазон входного напряжения, при котором не требуется переход на батареи, составляет 134—263 В, при этом выходное напряжение держится в диапазоне 190—236 В. Формально, нижняя граница выходного напряжения слегка не соответствует заявленному отклонению в 5% от номинала. Но мне сложно представить современную (да и не очень) электронику, для которой напряжение 190 В являлось бы слишком низким для стабильной работы.
Скорость переключения между ступенями стабилизации и перехода на батарейное питание очень высока (в пределах заявленных 4 мс). Проблем при работе с устройствами, имеющими блок питания с активным PFC и поддерживающими широкий диапазон входного напряжения, зафиксировано не было.
Работа от батареи
При выходе напряжения из упомянутого диапазона ИБП переходит на аккумуляторное питание. Работа от батарей сопровождается звуковым сигналом умеренной громкости (50 дБА), раз в 5 секунд, а при исчерпании ресурса батареи — раз в секунду. Сигнализация отключается в настройках программного обеспечения и сохраняется в памяти устройства. В тихом режиме сигнализация остается лишь на случай перегрузки и полного исчерпания ресурса батареи — в таких случаях пользователь услышит либо непрерывный сигнал, либо частый прерывистый (с частотой раз в полсекунды).
Время работы от батарей при нагрузке 100 Вт составило 25 минут, при нагрузке 250 Вт (индикатор в ПО сообщил о 50%-ной нагрузке) время резервирования резко сократилось до 6 минут, а при полной нагрузке (410 Вт, индикатор указывает 108%, но устройство не сигнализирует о перегрузке и корректно работает) аккумулятор продержался всего 45 секунд, что, впрочем, вполне достаточно для корректного перевода компьютера в спящий режим.
Зарядка протекает довольно быстро, обещанных в характеристиках 4 часов достаточно для набора 90% емкости, даже если предварительно разряжать аккумулятор в режиме длительного разряда малым током.
Качество выходного сигнала в разных режимах приведено на осциллограммах:
Эталонная синусоида сетевого питания (230 В)

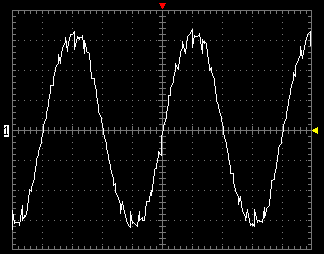

Работа в режиме повышения напряжения (2-я ступень, на входе 150 В)
Работа в режиме повышения напряжения (1-я ступень, на входе 204 В)

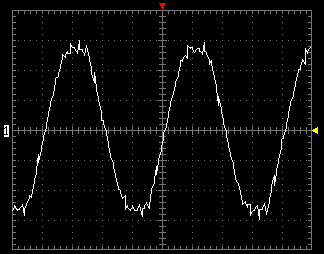

Работа в режиме понижения напряжения (на входе 250 В)

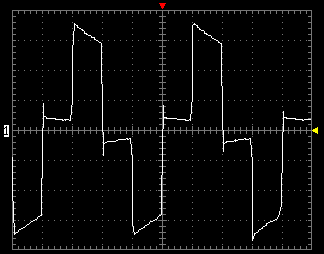

Работа от батарей (при отсутствии нагрузки)

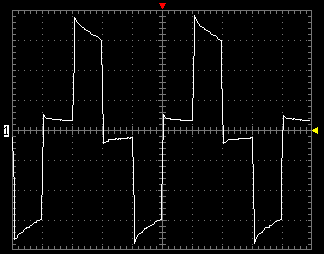

Работа от батарей (при нагрузке 100 Вт)

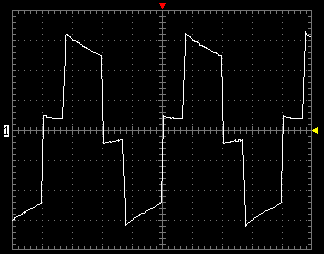

Работа от батарей (при нагрузке 250 Вт — аккумулятор полностью заряжен)

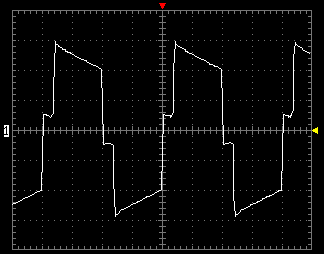

Работа от батарей (при нагрузке 250 Вт — аккумулятор почти разряжен)

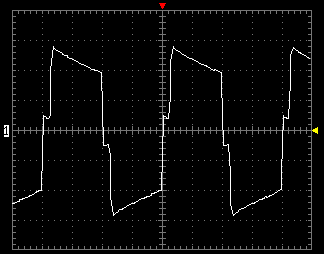

Работа от батарей (при нагрузке 410 Вт — аккумулятор полностью заряжен)

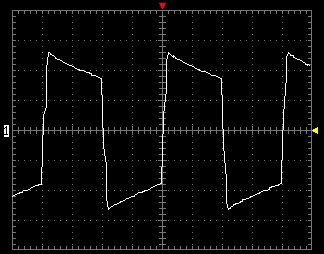

Работа от батарей (при нагрузке 410 Вт — аккумулятор почти разряжен)
В первую очередь надо отметить что при работе схем AVR, то есть при повышении и понижении сетевого напряжения, выходная синусоида по нашим замерам получается «грязноватой», особенно при работе второй ступени повышения/понижения напряжения. Вместе с тем, самая задействованная в реальных условиях первая ступень «мусорит» в минимальной степени. Однако по данным внутрифирменного тестирования, картина несколько отличается, и возможно, виною тому является влияние разной емкости входного контура осциллографа. Приводим результаты внутрифирменного тестирования и оставляем выводы на усмотрение читателей.
Работа в режиме понижения напряжения (на входе 250 В)
Работа в режиме повышения напряжения (1-я ступень, на входе 204 В)
Работа в режиме повышения напряжения (2-я ступень, на входе 150 В)
В любом случае на работоспособности цифрового оборудования помехи такого рода сказаться не могут.
Что касается режима автономной работы, то здесь никаких претензий нет. Форма аппроксимации остается корректной практически в любых режимах работы, даже при самой высокой нагрузке, ИБП отключается до того, как напряжение и форма могут «уплыть» за приемлемые границы. А при малой нагрузке форма напряжения вообще не меняется по мере разряда аккумулятора. Небольшие отклонения становятся заметны, только когда источник нагружен более чем на 50%. Ну а в трапецию форма напряжения превращается лишь в случае максимальной нагрузки в сочетании с практически севшей батареей. В целом — отличный результат для источника из этой ценовой категории.
Интерфейс и программное обеспечение
Источник совместим со стандартом Smart Battery, уровень заряда батареи корректно определяется штатными средствами операционной системы. Для управления и мониторинга служит комплектное ПО под названием UPSMon Plus.

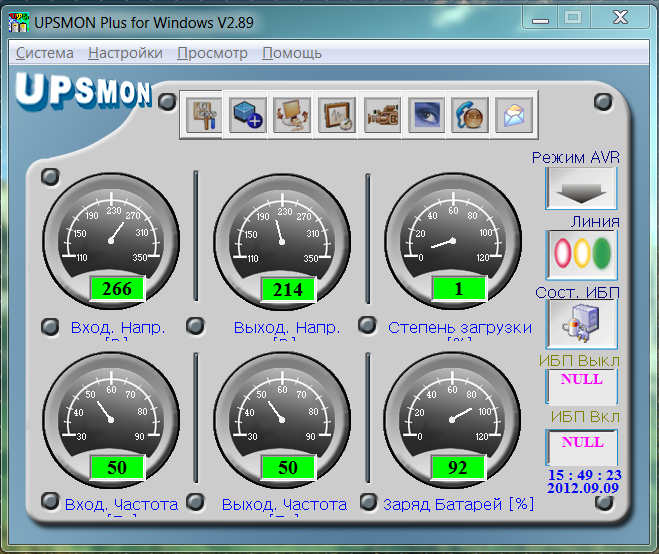

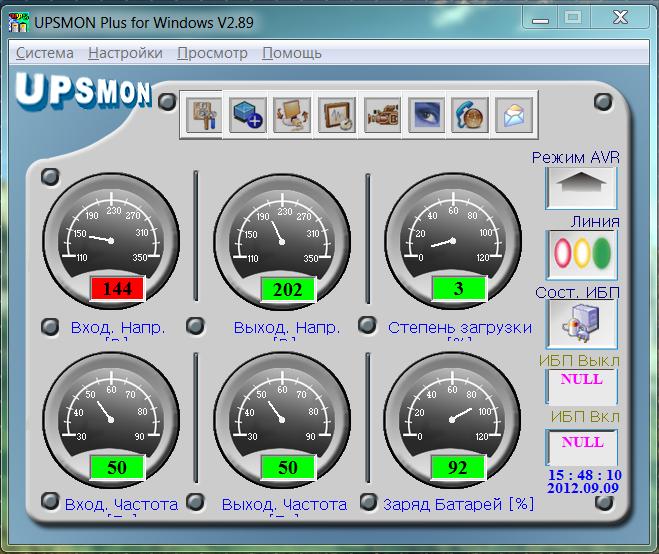

Основные параметры демонстрируются в главном окне программы в наглядной форме.
Пользователь будет в курсе режима работы AVR, уровня заряда батареи, входной и выходной частоты.

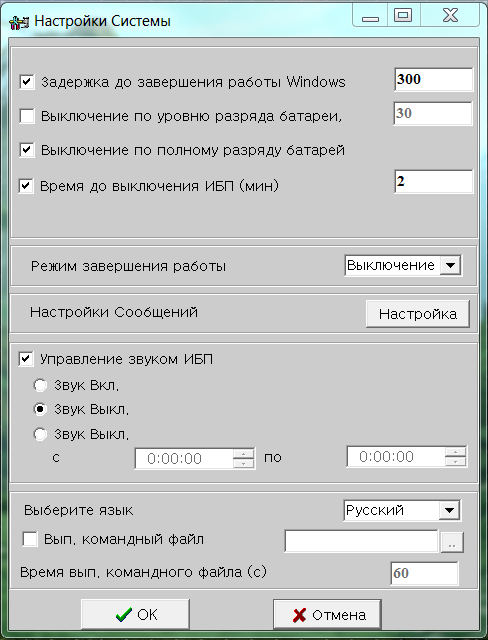

Также пользователь может определить алгоритм работы при отключении питающей сети и задать выполнение определенных действий перед отключением. Ну а главное — отключить звуковую сигнализацию или настроить ее таким образом, чтобы она не побеспокоила домашних в ночное время.

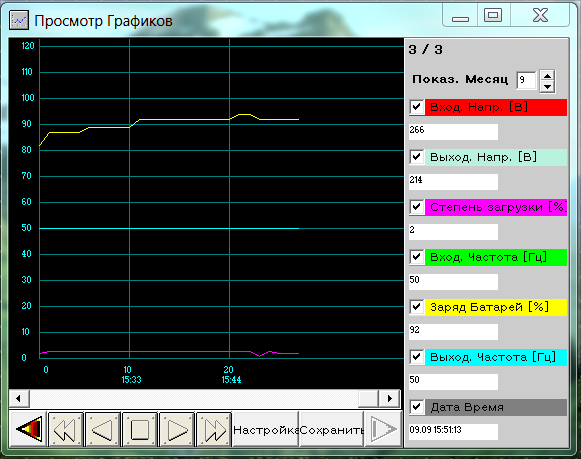

Существует функция ведения логов. Кстати, на этом экране продемонстрирован режим заряда аккумулятора после экспресс-разряда максимальным током. Набор емкости до 90% занимает чуть более 10 минут (исходно, после подачи питания, источник сигнализирует о заряде в 80%), а достижение уровня 100% потребовало заряда еще в течение 1 часа 20 минут. Да, это лишь подтверждает тот факт, что аккумуляторы, используемые в современных ИБП, изначально рассчитаны на длительный цикл разряда. А разрядка высоким током позволяет использовать лишь долю их реальной емкости.

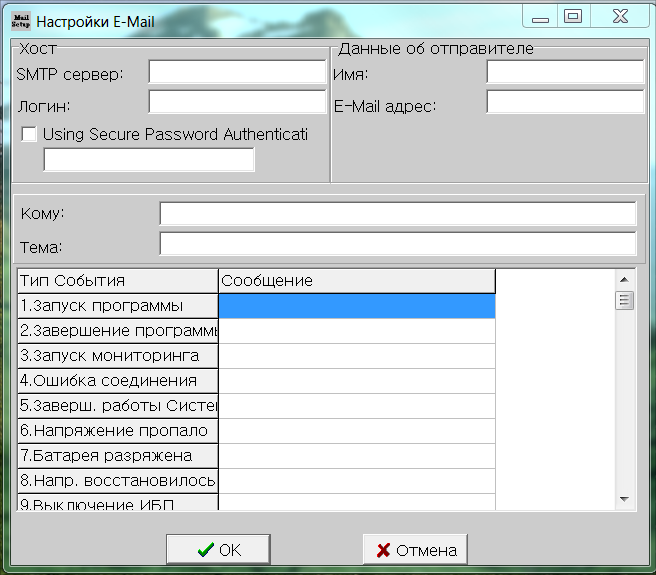

В ПО имеются также и возможности, которые будут востребованы в основном при коммерческом применении — например, развитые функции удаленного мониторинга.
Выводы
Эту модель можно смело назвать отличным «домашним» ИБП, хотя, конечно же, и в офисе для защиты отдельно взятых рабочих мест она может послужить неплохо. Но главные достоинства модели — возможность работы в широком диапазоне входных напряжений, бесшумность, компактность — востребованы в первую очередь в бытовом использовании.
Наличие стандартных евророзеток также повышает удобство в быту — возможно, кто-то захочет использовать такой источник и для подключения домашнего кинотеатра или любой другой цифровой техники. Для аналоговой аппаратуры это устройство применять нежелательно по причине использования аппроксимированной (в режиме автономной работы) и просто неидеальной сетевой (в режиме AVR) синусоиды.
Достоинства:
- компактность и бесшумность
- соответствие (и даже превышение) заявленной максимальной мощности
- широкий диапазон входных напряжений без перехода на батарейное питание
- отключаемая звуковая сигнализация
- поддержка стандарта Smart Battery
Недостатки:
- неидеальная синусоида в режиме стабилизации напряжения
