Пластиковый водосток для крыши монтаж своими руками пошаговая инструкция

До монтажа кронштейнов следует определиться с местами установки
воронок, соединителей желобов, заглушек а при необходимости,
угловых элементов 90° или 135°.

Максимальное расстояние от кронштейна до торца углового элемента
90° или 135°, а также воронки и соединителя, с каждой стороны,
не должно превышать 100 мм, если они не зафиксированы к лобовой
доске (Рис. 8).

Максимальное расстояние от кронштейна до заглушки не должно
превышать 100 мм.

Рис. 8 Расположение кронштейнов

Для создания уклона необходимо установить первый и последний
кронштейн, так чтобы перепад высот между ними обеспечивал уклон
линии желобов 3 мм на метр погонный карниза в сторону воронки.
Далее необходимо натянуть между установленными кронштейнами шнур
и зафиксировать по сформированной линии необходимое количество
кронштейнов с шагом 600 мм (500 мм для водосточной системы Döcke
STANDARD) в осях (Рис. 9).

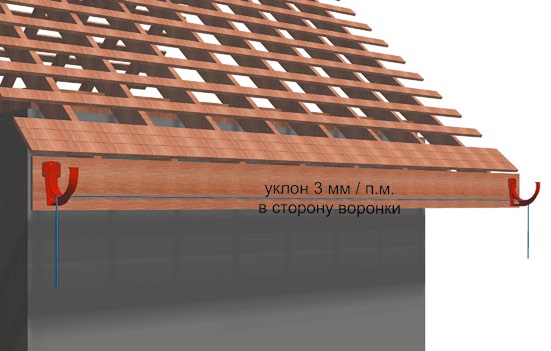

Рис. 9 Создание уклона желоба

9.1 МОНТАЖ ПЛАСТИКОВЫХ КРОНШТЕЙНОВ НА ЛОБОВУЮ ДОСКУ.

Пластиковые кронштейны фиксируются к лобовой доске крепёжными
элементами через монтажные отверстия (Рис. 10).

Если лобовая доска отделана полимерным материалом, то в точках
прохождения через него крепёжных элементов, необходимо сделать
отверстия диаметром 10 – 12 мм. Затем на крепёжные элементы
установить подкладочные шайбы толщиной не менее 2 мм и диаметром
меньшим, чем отверстие в полимерном материале. Установленный
кронштейн не должен препятствовать температурным расширениям

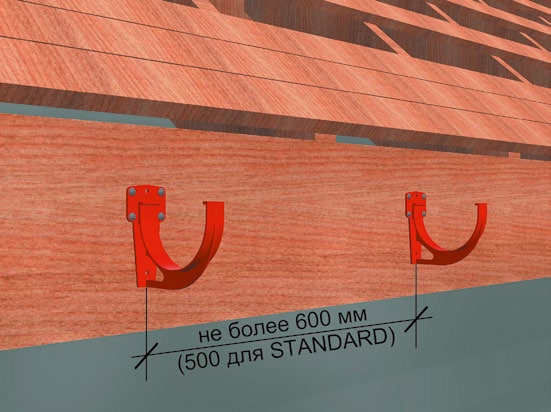

Рис. 10 Расположение пластиковых кронштейнов на лобовой
доске

Рис. 11 Особенности монтажа кронштейнов на полимерный
материал

9.2 МОНТАЖ МЕТАЛЛИЧЕСКИХ КРОНШТЕЙНОВ.

При использовании металлических кронштейнов, до этапа монтажа
для формирования линии уклона желоба, необходимо произвести
разметку и гибку кронштейнов, используя кронштейногиб.

При температуре окружающей среды от 0°С до +15°С, до
производства гибочных работ, необходимо выдержать кронштейны
металлические не менее 8 часов в помещении с температурой не
ниже +15°С.

До установки металлических кронштейнов, для формирования линии
уклона желоба, необходимо произвести разметку и гибку
кронштейнов при помощи гибочного устройства. Перед разметкой все
кронштейны следует пронумеровать. Далее необходимо найти и
отметить на кронштейне 1 (кронштейн, который будет расположен
выше всех) точку изиба А (рис. 12). Сделать это нужно, приложив
уровень к скату крыши и разместив кронштейн строго вертикально.
Нижняя плоскость уровня должна быть выше носика кронштейна как
минимум на 20 мм (справедливо для пологих крыш со скатом не
более 40°; для более крутых скатов зазор может быть меньше,
отсутствовать или даже быть отрицательным (носик кронштейна выше
нижней плоскости уровня)). Точка пересечения нижней плоскости
уровня с длинной стороной кронштейна и есть точкой изгиба
верхнего кронштейна (точка А).

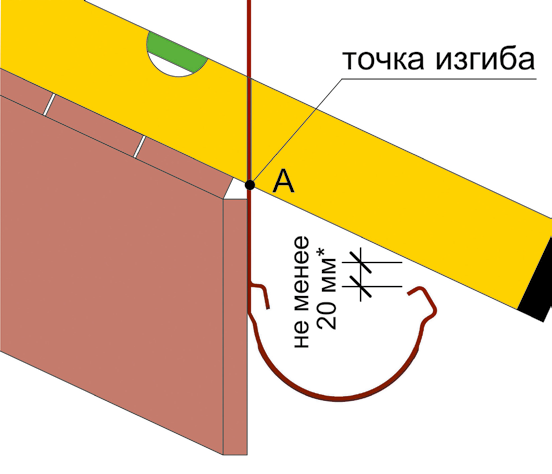

Рис. 12 Нахождение точки изгиба на самом верхнем кронштейне

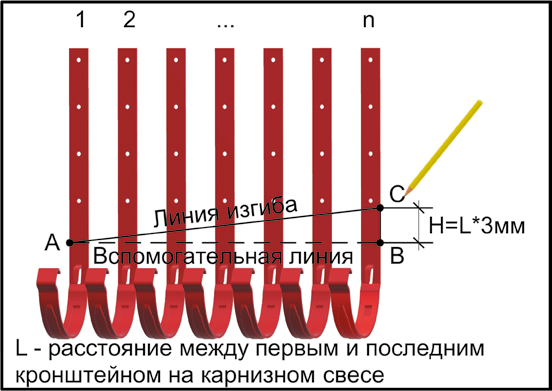

Рис. 13 Разметка кронштейнов для последующего изгибания

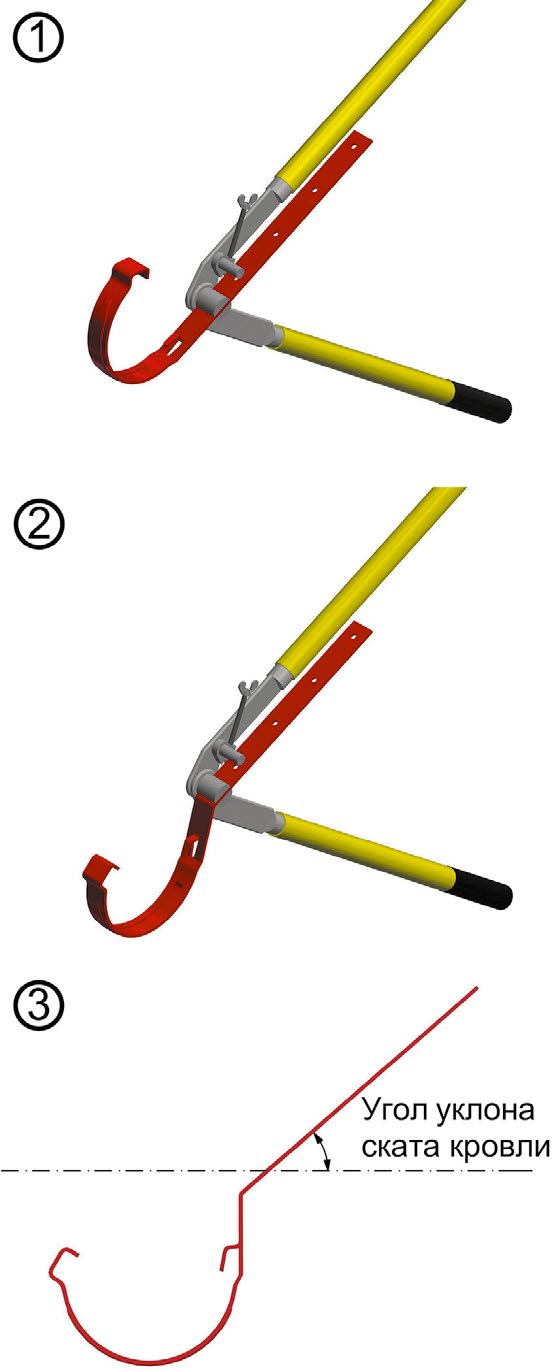

Рис. 14 Загиб кронштейна при помощи кронштейногиба

Затем следует уложить и выровнять пронумерованные кронштейны. От
предварительно найденной точки А необходимо провести
перпендикуляр и получить точку В (вспомогательная линия АВ на
рис. 13). Далее от точки В следует отложить величину H. Величина
H равна расстоянию на карнизном свесе между самым высоким и
самым низким кронштейнами в метрах * 3 мм. То есть, если
расстояние между кронштейнами 5 м, то 5 * 3=15 мм. Таким образом
получается точка С. Затем необходимо соединить точки А и С.
Полученный отрезок и есть линия изгиба.

После нанесения разметки произведите загиб кронштейнов,
используя кронштейногиб (Рис. 14).

Важно, чтобы после изгиба угол монтажной плоскости кронштейна
соответствовал углу ската кровли (Рис. 14, ч.3) и позволял
соблюсти положения, отражённые в 8 разделе.

Металлические кронштейны удерживают только желоб, поэтому при
отсутствии фиксации воронок и соединителей желобов к лобовой
доске, расстояние от кронштейна до торца соединительного
элемента (воронка, соединитель желоба, угловой элемент 90° или
135°) с каждой стороны не должно превышать 100 мм, а шаг
установки кронштейнов (Рис. 15):

• ВС LUX и PREMIUM – не более 600 мм в осях;
• ВС STANDARD – не более 500 мм в осях.

Металлические кронштейны устанавливаются на несущую конструкцию
крыши до монтажа основного кровельного покрытия путём фиксации
крепежными элементами через монтажные отверстия (Рис. 15). При
необходимости (в зависимости от кровельного покрытия) кронштейны
нужно утопить до уровня верхней плоскости обрешётки.

Рис. 15 Расположение металлических кронштейнов на обрешётке

Рис. 16 Расположение пластиковых кронштейнов с регулируемыми
креплениями на обрешётке

9.3 МОНТАЖ КРЕПЛЕНИЙ РЕГУЛИРУЕМЫХ.

При монтаже креплений регулируемых следует соблюдать следующие
требования:

• Воронки ВС PREMIUM и STANDARD устанавливается на два
  крепления регулируемых (Рис. 27).
• Соединители желобов ВС PREMIUM и STANDARD устанавливаются на
  одно крепление регулируемое (Рис. 29).

Монтаж, креплений регулируемых, производится на несущую
конструкцию крыши до монтажа основного кровельного покрытия
через крепёжные отверстия, расположенные в монтажной части
крепления. Шаг установки креплений регулируемых (Рис. 16):

• ВС LUX и PREMIUM – не более 600 мм в осях;
• ВС STANDARD – не более 500 мм в осях.

С целью соблюдения требований раздела 8 настоящей инструкции,
необходимо придать креплению угол, соответствующий углу наклона
ската кровли. Для этого в шарнирной части элемента следует
раскрепить винт с гайкой, придать необходимый угол изгиба и
жёстко закрутить винтовое соединение (Рис. 17).

Для установки желобов используются пластиковые кронштейны,
соединенные с креплением через проушины. Фиксация кронштейнов на
креплении регулируемом осуществляется за счет винтового
соединения (Рис. 17).

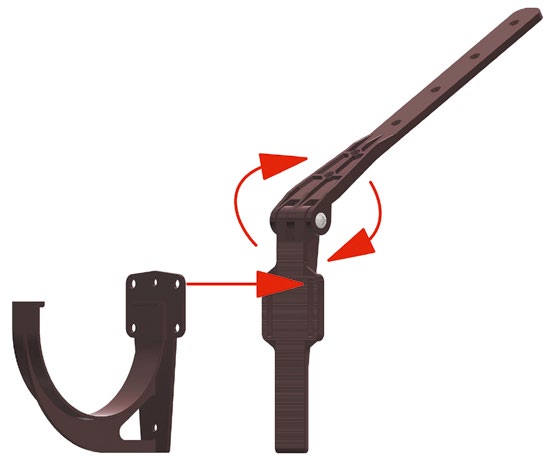

Рис. 17 Сборка кронштейнов с регулируемыми креплениями

Линия уклона желобов формируется путём перемещения по вертикали
пластиковых кронштейнов и соединительных элементов по лицевой
стороне крепления регулируемого (Рис. 18).

Рис. 18 Монтаж кронштейнов с регулируемыми креплениями на
обрешётку

Водосточные системы из поливинилхлорида гораздо легче и практичней металлических вариантов. С пластмассовыми комплектами значительно проще работать. Несмотря на общие с прежними разновидностями правила установки, они не требуют соизмеримых по тяжести трудовых усилий.

Правда, выполнить удачный монтаж водостока для крыши своими руками невозможно без учета специфических качеств полимерных изделий. Разберемся, что следует знать и соблюдать самостоятельным установщикам водосточных систем ПВХ.

Специфика сооружения водостока

Водостоки из поливинилхлоридных элементов конструктивно немногим отличаются от металлических предшественников и прототипов. В выпускаемые промышленностью наборы входят аналогичные детали, из которых монтируют горизонтальные и вертикальные ветки систем. Сборка и установка производится в равное количество этапов и  в сходной последовательности.

Однако при изготовлении и монтаже водосточных «конструкторов» из ПВХ неукоснительно учитывается специфическое свойство изделий с полимерной основой. Это характерная нестабильность размеров, проявляемая при изменении температурного фона. Пластмассовые детали способны увеличиваться в линейном направлении при нагреве и возвращаться в прежние геометрические границы при охлаждении.

Предназначенный для работы на улице водосток, естественно, будет охлаждаться зимней порой и подвергаться нагреву жарким летом. Вслед за температурными колебаниями будет удлиняться, затем укорачиваться. Мешать линейным подвижкам, свойственным полимерам, сложно, да и не нужно. К ним надо просто приспособиться. Т.е. учитывать при проектировании и сборке системы указанные качества.

Для сооружения водосточных контуров из ПВХ выпускают специальные компенсирующие и соединительные детали. Они позволяют основным элементам системы удлиняться и укорачиваться без деформаций и повреждений обещанное производителем количество циклов. В их устройстве учтена возможность некоторого передвижения с последующим возвращением на прежнее место.

Кроме описанной особенности у полимерной продукции есть еще одно важное качество, которое необходимо учитывать при креплении водостока из ПВХ к крыше. Это склонность к деформации и к провисанию на длинномерных участках, не имеющих под собой опор.

Для того чтобы довольно гибкие пластмассовые водосточные желоба не провисали, шаг установки держателей под них не может превышать 60 см. Иначе горизонтальные участки между кронштейнами станут прогибаться под тяжестью осадков и от собственного веса. В прогибах накопится грязь и станет застаиваться вода, которая в случае заморозков может банально разорвать полимерный желоб.

Этапы сборки и установки водосточной системы

Сооружение водостока из ПВХ элементов выполняется в четкой последовательности. В общих чертах алгоритм по устройству водосточного контура включает следующие виды работ:

• Проектирование. Составление простейшей схемы с подбором оптимального размера системы и расчетом числа основных деталей, необходимых для устройства, и крепежных комплектующих.
• Сборка и установка водоприемной части. В ее числе желоба и воронки, принимающие атмосферные осадки, собирающие их с крыши и направляющие в водосточные стояки.
• Сборка и установка водопроводной части. Т.е. водосточных стояков, направляющих организованный поток на конкретный участок отмостки или в ливневую канализацию.

Устройство водостока производится исключительно в порядке сверху вниз. Это значит, что сначала выполняется монтаж водоприемников, затем устройство и подсоединение водосточных стояков. Строгое соблюдение сменяющих друг дружку этапов продиктовано технологическими особенностями системы и техническими характеристиками использованного в ее производстве материала.

Неукоснительные правила проектирования

В разработке проекта для устройства водостока необходимо соблюдать технологические предписания, обеспечивающие нормальную работу контура и беспрепятственный отвод атмосферной воды. Для этого следует заблаговременно разобраться со следующими вопросами, это:

• Оптимальная конфигурация водостока. Двускатные крыши по традиции оборудуют двумя отдельными желобами, четырехскатные конструкции оснащают устроенным по периметру непрерывным контуром из водосточных желобов. В сооружении последнего потребуются угловые соединительные детали.
• Количество стояков. Каждые 12 м полимерного водосточного желоба должны быть оборудованы одним стояком. Если длина желоба, обычно ориентируемая на длину карниза, больше 12 м, потребуется два стояка с обычными водоприемными воронками и еще компенсирующая воронка.
• Применение компенсирующих воронок. Они используются в нескольких случаях: а) при сооружении желобов длиной более 12 м, б) при технических препятствиях расширению, например, близко расположенных стенках соседних построек, в) при устройстве замкнутой водосточной системы по периметру крыши.
• Выбор держателей желоба. В монтаже применяются длинные или короткие крюкообразные кронштейны. Длинные крепятся к обрешетке до укладки покрытия, короткие фиксируют на лобовой доске в любое время, в том числе после устройства кровли.
• Соблюдение уклона желобов. В зависимости от марки системы, рекомендованный производителем уклон указывается от 2 до 5 мм, распределенных на 1 погонный м водоприемного желоба. Уклон формируется в сторону водосборной воронки путем установки кронштейнов со смещением по высоте.

Крайне важно еще в процессе проектирования определиться с расположением стояков. Они не должны портить экстерьерную композицию. Оптимальный вариант их установки по углам постройки. Однако вполне возможно размещение в созданной эркером нише или посередине стены, если там удобнее сделать приемную точку ливневой канализации.

Если сброс атмосферной воды планируется на отмостку, то нужно просто постараться удалить стояки от проходящих рядом пешеходных дорожек, вентиляционных отдушин фундамента, входов в подвальные помещения.

У проектировщиков водосточной системы для крыш каркасный построек решение задачи с расположением водосточных стояков будет несколько сложнее. Им вертикальные водосточные ветви необходимо обязательно приурочить к несущей стойке каркаса, но допустимо крепление и к рядовой. По аналогии следует поступить мастерам, монтирующим систему для дома с обшивкой сайдингом.

Рекомендации по расчету элементов водостока

Рассчитывать необходимое количество деталей для сооружения водосточной системы следует в индивидуальном порядке. В частном строительстве сейчас стремятся уйти от типового проектирования, а заодно и от схожих по конструкции крыш. Однако есть расчетный шаблон, который даст представление о выполнении вычислений.

По предельно простой схеме рассчитывается водосток для двускатной крыши со скатами до 12 м длиной. Предположим, что в нашем случае именно так, тогда потребуются:

1. Желоба. Купить их надо метражом согласно длинам карнизов. Линейному температурному расширению желобов ничто не будет мешать, потому положенных на компенсацию расширения 2,5 мм с каждого края можно не учитывать.
2. Соединители желобов. Если учесть, что длина их по 3 м, то для каждой линии в 12 м потребуется по 3 соединительных элемента.
3. Две воронки. По одной на каждый водосточный желоб.
4. Кронштейны. Количество крюков вычисляют элементарным делением длины карниза на равные отрезки, каждый из которых до 60 см. Перед делением от обоих краев карниза отступают по 5 см.
5. Дополнительные кронштейны. Для расположенной возле угла дома воронки потребуется один дополнительный держатель, для воронки в центре стены – два.
6. Четыре заглушки для желобов. По паре на каждую ветку.
7. По два верхних и нижних колена для сооружения отвода стояков.
8. Два отрезка трубы для соединения колен. Их применяют, если ширина карнизного свеса превышает 25 см. Размеры отрезков определяются по факту на месте работ, там же и производится раскрой. Если карниз крыши меньше 25 см, колени просто присоединяют друг к дружке.
9. Трубы для стояка. Определяются по расстоянию от карниза до земли за вычетом длин водосточного отвода, слива и еще 20 – 40 см — это отступ от земной поверхности.
10. Кронштейны для крепления стояков. Два обязательных: один устанавливается возле нижнего колена, второй возле слива из водосточного стояка. Остальные устанавливаются возле каждого соединения водосточных труб, но не реже чем через 1,5 м.

Элементы водосточной системы для дома с мансардой рассчитываются аналогичным методом. Так же действуют, если водосток устраивают для многоярусных скатных конструкций, но вычисления проводят для каждого ската отдельно.

А вот расчет количества деталей и крепежи для полувальмовой и вальмовой крыши будет ощутимо сложнее. Потому что для их обустройства понадобятся как минимум четыре угловые детали и два компенсирующих соединителя. Принцип использования компенсирующих воронок и соединителей тот же, что и для линейных отдельных участков. Однако деталями для компенсации подвижек оборудуется каждый замкнутый контур, независимо от длины наибольшего карниза.

На этапе проектирования и расчетов нужно определиться с диаметром будущей системы. Детали для сбора водостоков выпускаются в нескольких типоразмерах, чтобы обеспечить отвод атмосферной воды в требующемся объеме без переливов через край. Точный подбор размера заодно исключит приобретение излишне крупной конструкции, которая будет смотреться громоздко и стоить дороже подходящего по габаритам варианта.

Согласно технологическим рекомендациям стоки с 1 м² кровли должны принимать 1,5 см² поперечного сечения водосточной трубы. Это усредненный условный коэффициент для нашей средней полосы. В южных регионах означенный показатель в 1,5 раза крупнее.

Грамотный подбор типоразмера сборной водосточной конструкции начинают с определения площади кровли, обрабатываемой одной воронкой с подсоединенным к ней стояком. Например, с вычисления площади ската из нашего примера.

Площадь ската надо будет разделить на 1,5, что в итоге позволит нам получить расчетное значение сечения трубы водосточного стояка. Согласно этому значению, как правило, округленному слегка в большую сторону, надо подбирать оптимальный размер водостока.

На практике площадь ската над частным домом редко бывает больше 80 м². Потому с расчетами не слишком утруждаются, а принимают в среднем Ø труб для стояка 100 мм с отклонениями в обе стороны для крыш большей и меньшей площадью.

Сооружение водоприемной части

Разберем процесс сборки и установки водосточной системы ПВХ на конкретном примере. Согласно данным примера монтаж водостока производится после укладки покрытия с использованием длинных металлических кронштейнов для желобов. Т.к. на крышу уложена цементная черепица, то есть возможность банально снять нижний ряд, слегка приподняв уложенные сверху черепичины.

Предположим, что обустраивать будем два отдельных ската двускатной конструкции. Длина ската по карнизу 12 м, ширина фронтонных свесов по 50 см. Воронку расположим так, чтобы подсоединенный к ней стояк проходил в 10 см от угла постройки. Для этого от края карниза отнимем ширину фронтонного свеса 50 см и эти самые 10 см.

Первым делом займемся установкой длинных кронштейнов:

1. Выполним предварительную примерку. Крайний держатель приложим к месту предстоящей установки. Заодно установим непосредственно на скат правило или обычную рейку. Между правилом и загнутой частью крюка должно остаться 2 см.
2. Отмечаем точку сгиба. Кроме вышеописанного условия есть еще одно: край кровельного покрытия должен перекрывать желоб минимум на треть. Как только нашли точку, отвечающую обоим условиям, наносим на ножку кронштейна метку.
3. Находим уклон к водосборной воронке. Если, к примеру, погонный метр карниза должен быть наклонен на 3 мм, умножаем их на 12 м, получаем 36 мм. Это разница высоты сгиба крайних крюков. Если из-за большой ширины фронтонного свеса воронка будет удалена от края почти на метр, то для уклона хватит 33 мм.
4. Чертим линию сгиба. Для этого кронштейны в количестве, требуемом для обустройства одного ската, выкладываем в ряд и вычерчиваем на их ножках наклонную линию. Точка дальнего от воронки крюка должна быть выше на 3,6 см точки держателя желоба рядом с воронкой.
5. Нумеруем крюки, прошедшие разметку.
6. Проводим гибку держателей желоба. В этом деле лучше использовать специальное гибочное устройство для оптимизации точности. За неимением согнуть можно и с помощью тисков, стараясь не повредить антикоррозионную оболочку.
7. Крепим два крайних кронштейна к обрешетке. Крайние держатели должны отступать от края крыши на 15 см.
8. Натягиваем между ними одну или две контрольные лески. Одна в обязательном порядке должна обозначать дно, вторую применяем факультативно для обозначения верхней точки крюков, например.
9. Устанавливаем рядовые крюки согласно расстоянию между ними и линиям, обозначенным леской.

Самый ответственный этап выполнен, теперь надо подготовить желоба и воронку к установке. Для этого снова проводим примерку, но уже той части желоба, к которой будет через воронку крепиться водосточный стояк. Наденем пластиковую воронку на желоб, чтобы найти точное место для сверления отверстия под нее.

Очертим абрис отверстия маркером, не снимая воронку. Затем согласно отметке выбурим в желобе отверстие, применяя подходящую коронку. Сформировать отверстие под воронку можно ножовкой, сделав два встречных запила. Края запилов или пробуренного отверстия надо зачистить наждачной бумагой.

Воронку установим, как положено, на желоб и зафиксируем с помощью ее защелкивающихся бортов. Перед установкой наносим на внутреннюю часть воронки вокруг патрубка клей полоской около 5 мм. Два аналогичные полоски наносятся вокруг отверстия. Если используем компенсирующую воронку, то устанавливаем согласно нанесенным внутри делениям, связанным с атмосферной температурой в день установки.

Монтаж желоба на кронштейны начинаем с отрезка с воронкой. Для сращивания деталей желоба друг с другом используем соединители, на края которых с внутренней стороны, как и на края соединяемых желобов с наружной тоже наносится клей полосками по 5 мм.

Устанавливаем и соединяем все детали желоба на кронштейны, После прикрепляем заглушки, которые имеем полное право установить и до сборки желобов. На внутренние стороны заглушек перед установкой тоже наносится клеевой состав.

Устройство водосточного стояка

Сооружение вертикальной части системы начинается со сборки перехода от горизонтальной части водостока к вертикальному стояку. Для крыш с узкими карнизами до 25 см его собирают путем соединения верхнего и нижнего коленей. Владельцам конструкций с широкими карнизами придется преодолеть более широкий фронт работ.

Примкнем к их рядам, чтобы изучить следующий этап сооружения водостока:

1. К патрубку воронки присоединим верхнее колено, нанеся на него предварительно полоску клея вдоль линии соединения на расстоянии около 1 см.
2. Проводим очередную примерку. Прикладываем нижнее колено к месту установки на стене. Линейкой вымеряем расстояние между коленями. Отмечаем положение нижнего колена.
3. Определяем реальную длину соединительного отрезка, прибавив к расстоянию между коленями высоту патрубка верхнего колена, на который будет надеваться отрезок, и высоту встречного элемента нижнего колена.
4. Раскраиваем по полученным размерам соединительный отрезок. Зачищаем срез.
5. Собираем переход и отмечаем точку верхнего хомута для водосточной трубы. Ей положено быть сразу под нижним коленом. Отмечаем точку крепления и снова отделяем нижнее колено и соединительную трубу от верхнего колена.
6. Устанавливаем хомут, закрепив его так, как положено по техническим правилам фиксировать на стене из конкретного вида стройматериала.
7. Собираем переход, теперь уже фиксируя клеем его составляющие. Наносим клеевой состав полосами по 5 мм на расстоянии около 1 см от краев.
8. Отмечаем точки установки хомутов для водосточного стояка, не забывая о том, что самый нижний должен располагаться над сливом. Трубы полимерного водостока соединяются муфтами, под каждой из которых должен быть установлен хомут.
9. Присоединяем детали стояка, продвигаясь сверху вниз. Соединяем муфтами, оставляя в раструбах по 1 — 1,5 см на свободное линейное расширение труб.
10. Затягиваем хомуты стояка не слишком плотно, у труб должна оставаться возможность слегка передвигаться вверх/вниз.
11. Крепим к нижней трубе слив с помощью клея. Если есть желание слив можно подпилить сверху ножовкой.

Если планируется отвод дождевой воды в ливневую канализацию, слив к стояку присоединять необязательно. Труба в таких случаях может заканчиваться прямо над водосборным канализационным лотком на расстоянии 5 – 10 см от его поверхности.

Для предотвращения засоров системы сверху желоб полностью рекомендовано перекрывать решеткой или хотя бы устанавливать защитные сетки в виде краба на воронки.

Видео о правилах устройства ПВХ водостоков

Наглядная демонстрация работ по сборке и креплению пластикового водостока поможет быстро и правильно выполнить монтаж:

Соблюдая правила сборки и установки водосточной системы из полимерных деталей, можно успешно оборудовать кровлю отличной системой отведения атмосферной воды.

---

Будь композитор Юрий Антонов еще и строителем, свой шлягер «Крыша дома твоего» он наверняка бы дополнил строкой про качественный водосток. Шутки шутками, а ведь от правильной установки водосточной системы зависит многое. Грамотный водоотвод убережет фасад,  фундамент дома, отмостку и грунт на участке от размывания. А еще поможет собрать воду для полива.

В идеале проектировать водосток нужно одновременно с кровлей. Но иногда мы покупаем уже построенный дом (или он переходит в наше владение), и перед новым хозяином встает задача установки водосточную систему своими руками на готовую крышу.

Полезная информация о водостоках

Водостоки различаются по нескольким параметрам, ниже представлены основные.

По материалу	Из ПВХ, оцинкованной стали, алюминия, алюмоцинка, меди, цинк-титана
По форме	Круглые, прямоугольные
По конструкции	Наружные водостоки, скрытого монтажа
Размеры	Указывается диаметр желобов, водосточных труб — для круглых водостоков, у прямоугольных это называется типоразмер. Больше диаметр (типоразмер) — больше пропускная способность. Средние значения желоба — 125 мм, труб 80 – 90 мм.
По наружному покрытию	Водостоки из стали некоторые изготовители покрывают полиуретаном, полиэфиром или пуралом. Покрытие придает цвет и дает дополнительную защиту от коррозии.
Особенности эксплуатации
Срок службы	Зависит от материала, качества монтажа. В среднем 15 – 30 лет
Гарантия	У каждого производителя свой гарантийный срок. Гарантия может быть «двойной». Например, 10 лет на внешний вид и 20 лет на технические свойства.
Как выбирать	Исходя из площади кровли и ее конструкции, количества осадков в регионе, эстетических предпочтений.
Удобство установки	Своими руками на готовую крышу проще всего монтировать водосточную систему из ПВХ. Она собирается как конструктор, не требует сварки швов, обойтись можно обычным набором инструментов.

Какие виды водостоков ставят на частные дома

Самые востребованные — водостоки из ПВХ и оцинкованной стали. Оба материала оптимальны с точки зрения соотношения цены и качества. Сторонники ПВХ-систем справедливо отмечают: установка своими руками в разы удобнее, нежели при монтаже металлических водостоков. Можно справиться и одному, без напарника, система легкая. И что немаловажно, еще и обладает повышенной шумоизоляцией.

Апологеты водостоков из оцинкованной стали настаивают: материал прочнее пластика и лучше справляется с перепадами температур. Представители противоположного лагеря парируют: при грамотном монтаже и выборе хорошего производителя водосточной системы пластик не уступает стали в запасе прочности. Водосток из «оцинковки» одному установить сложно. Придется приглашать помощников или нанимать бригаду.

Медный и цинк-титановые водостоки — это премиум-сегмент. Системы из стали, покрытые слоем алюмоцинка — редкий товар на рынке.

Алюминиевые водостоки также встречаются нечасто ввиду того, что материал дороже «оцинковки», но не предназначен для эксплуатации в условиях низких температур.

Когда вы определились с материалом, время подумать над формой сечения — ставить круглый или прямоугольный водосток. Круглые — классика. Прямоугольные выигрышно смотрятся с домами в стиле «хай-тек» и в случае, когда кровля дома изобилует количеством углов.

Как правильно выбрать тип водосточной системы

Если необходимо установить водосточную систему своими руками на готовую крышу, ваш выбор №1 — водосток из ПВХ. Он не подвержен коррозии, удобен в монтаже, не шумит при сильном дожде. В продаже десятки цветных вариаций водостоков — от ярких оттенков до нейтральных.

Тем, кто склоняется в сторону выбора водостока из оцинкованной стали, рекомендуем рассматривать системы с полиуретановым покрытием (на ощупь оно похоже на тонкий слой пластика). Покрытие цветное, защищает от ржавчины. Вместо полиуретана можно найти системы с покрытием пуралом (полиуретана + полиамида), из такого еще делают кровельный материал. Пурал — дороже.

Если вы не стеснены в средствах, рекомендуем медные или цинк-титановые водостоки. У них рекордный срок эксплуатации: некоторые производители смело указывают цифру в 100 лет. Будьте готовы, что системы из двух этих материалов со временем покроются патиной — защитным «налетом», который к тому же некоторые считают более «благородным» оттенком, нежели идеально фабричный цвет.

Как рассчитать водосточную систему

Произведите замеры кровли, а программа точно подсчитает, что и в каком количестве нужно приобрести. В хороших строймаркетах и у дилеров водостоков есть похожие калькуляторы.

Количество материала

Проще всего рассчитать количество желобов — по периметру карниза. Например, карниз кровли 20 метров — значит и желобов нужно 20 погонных метров, чтобы «закрыть» это расстояние. Желоба обычно выпускаются отрезками по три метра. На каждую пару желобов нужен будет один соединитель.

Количество кронштейнов для желобов рассчитывают, исходя из инструкции производителя. Например, для установки пластикового водостока поддерживающие крюки чаще всего рекомендуется устанавливать с шагом не более 60 см, а также с дополнительными кронштейнами в местах соединения желобов.

Не забудьте купить заглушки желобов. Если у вас не замкнутая водосточная система, то на каждую «вереницу» желобов потребуется две заглушки, которые устанавливаются с «торца» водостока.

Углы желоба покупают по количеству углов кровли. Производители выпускают либо фиксированные углы (чаще 90 и 135 градусов), либо регулируемые в диапазоне 100 – 165 градусов. Углы бывают внешние, внутренние или универсальные — подбирайте их под свой проект.

Чтобы рассчитать количество труб, поинтересуйтесь, какого размера трубы выпускает выбранный вами бренд. Зачастую это комплектующие от 1 до 3 метров в длину. Замерьте высоту от земли до карнизного свеса и потом разделите ее на тот типоразмер труб, которые вы решили приобрести. Держите в уме, как у вас будет организован водоотвод, чтобы рассчитать точное количество материала и купить еще и слив (колено стока).

К фасаду здания трубы крепятся хомутами — держателями. С крепежом под кирпич или дерево. Шаг между ними 100 – 180 см — подробнее об этом читайте в инструкции для выбранной вами модели.

Чтобы пустить водосточные трубы вдоль фасада, от воронки и желобов нужно установить колено.

Диаметр труб

Для регионов с высоким количеством осадков (например, Дальний Восток) или для коттеджей с площадью кровли свыше 100 м² стоит задуматься об установке труб диаметром (или типоразмером в случае с прямоугольными) ближе к 100 мм. В остальных случаях необходимый минимум для жилого дома — 80 мм.

Для определения диаметра желобов (если вы выбрали прямоугольный водосток, то не диаметр, а типоразмер) у каждого производителя есть свои расчеты. Например, диаметр (типоразмер) 120 – 125 мм в среднем предназначен под скаты площадью до 100 м². Желоба 150 мм — для кровель от 100 м²

Количество воронок

Рассчитывается исходя площади кровли и длины ската который они будут обслуживать. Если вы решили, что у вас невелика площадь кровли, дом стоит в не очень дождливом регионе и система справится и с одним сливом, то и воронку покупайте одну. Для качественного функционирования на каждые 10 – 12 метров ширины кровли нужна одна водоприемная воронка.

Если кровля сложной формы (вальмовая, мансардная, шатровая) то на каждый скат рекомендуется сделать по водосточному стояку с воронкой. И опять же не забывайте про правило 10 –12 метров.

Из каких элементов состоят водосточные системы

Перечислим основные элементы водостока сверху вниз, от кровли к земле.

Желоба

С торцов закрываются заглушками, между собой скрепляются соединителями. Для поворота вдоль кровли используют угол желоба. Сверху закрываются сетками от листвы (опционально). Если система наружного монтажа, она крепится на кронштейны (крюки, карнизные держатели).

Водоприемная (водосборная) воронка

Связующий элемент желобов и водосточных труб. Может закрываться крупной сеткой, иногда ее называют «паук» — это фильтр от крупного мусора, чтобы он не прошел из желобов в трубы.

Водосточные трубы

Соединяются муфтами  или спайкой — в зависимости от материала. Чтобы пустить трубы от карниза к фасаду, используют колено.

Слив водосточной трубы

Финальный или предфинальный элемент водосточной системы, откуда вытекает вода.

Дренажная система

Чтобы стекающая вода на размывала грунт на участке и не собиралась у фундамента дома, необходимо оборудовать дренажную систему. Существует расхожее заблуждение, что дренаж можно заменить отводом воды в бочки или баки. Однако это не так: дренажная система выполняет защитную функцию и централизованно отводит воду от здания, сбор воды в бочки эту задачу не решает, так как бочки моментально переполняются. Собирать воду в емкости целесообразно в том случае, если вы ее собираетесь в дальнейшем использовать в хозяйстве.

Способы монтажа водосточной системы

Для выполнения работ подготовьте следующие инструменты.

• Рулетку и уровень.
• Карандаш или маркер.
• Шнур.
• Дрель.
• Шуруповерт или отвертку.
• Ножовку с мелкими зубцами (торцевую пилу) или болгарку с подходящим диском). Некоторые производители запрещают применять болгарку, так как легко повредить защитный слой стали.
• Стусло.
• Крюкогиб.
• Ножницы для резки металла (для водостоков из стали).

Монтаж на стропила с частичным демонтажем кровли

Если вы затеяли капитальный ремонт дома и обновляете кровлю или есть возможность произвести ее частичный демонтаж, тогда для установки водосточной системы разумно применить монтаж на стропила. Их шаг должен отвечать рекомендуемому шагу между кронштейнами (обычно он равен 60 см).

Для этого применяют длинные крюки (кронштейны). Некоторые производители выпускают короткие крюки и удлинители (с прямым или боковым креплением).

Если шаг стропил не подходит для монтажа кронштейнов, устанавливайте их на крайнюю доску обрешетки стропил.

Установка крайних кронштейнов

Два кронштейна смонтируйте на крайние стропильные ноги. Монтаж выполняется на саморезы. От места сгиба удлинителя крюка до монтажного отверстия должно быть хотя бы 0,5 см.

Установка воронки

В зависимости от вашего проекта, воронка может располагаться с края карниза или по его центру. Воронку прикрепите к лобовой доске (ветровой), а если ее нет — используйте удлинители кронштейнов. Этот шаг инструкции используйте для монтажа пластиковых водосточных систем.

Если вы устанавливаете стальной водосток, то сначала выполните шаги 3 и 4 (расчет и монтаж кронштейнов), смонтируйте желоба, вырежьте в нужном желобе отверстие под воронку и затем переходите к следующим этапам.

Расчет угла наклона желобов и места дальнейшей установки кронштейнов

От крайних кронштейнов к водосточному желобу протяните шнур. Помните, что по правилам монтажа на каждый погонный метр будущего желоба должен приходится уклон около 3 мм. Кронштейны рядом с водосточной воронкой крепятся от нее на расстоянии 10 – 15 см — слева и справа.

Монтаж других кронштейнов

С учетом рекомендуемого уклона в 3 мм на каждый погонный метр желобов выполните монтаж остальных крюков. Шаг между ними — около 60 см. Точное значение смотрите в инструкции к выбранной вами водосточной системе. В некоторых случаях шаг может достигать и 90 см.

Установка желобов

Вставляйте жалоба в кронштейны изнутри — наружу, то есть от фасада — к улице. Между собой желоба фиксируйте соединителями. Добросовестные производители применяют уплотнители в соединителях, чтобы желоба не протекали.

На этом же этапе устанавливаются по необходимости углы желобов и заглушки. Если у производителя водостоков предусмотрена защитная решетка желоба, ее также нужно смонтировать.

Монтаж водосточных труб

Если кровля с карнизным вылетом, то трубу отводят к стене при помощи двух колен. Колена трубы так же используются если нужно обойти трубой выступ на фасаде.

Между собой водосточные трубы скрепляются муфтой, которая фиксируется на фасад хомутами. В фасаде необходимо просверлить отверстия под дюбели и установить их. Перед затягиванием в хомуты устанавливается крепеж, который и ввинчивается в дюбель.

Монтаж на лобовую доску

Перед началом установки водосточной системы убедитесь, что лобовая доска прибита ровно. Кривизна скажется на прочности кронштейнов и, как следствие, всего водостока.

Разметка под крайние крюки и воронку

От края карниза кронштейны не должны устанавливаться дальше, чем на 15 см. Нанесите разметку и определите места установки водосливных воронок. Место крепления воронки всегда является самой нижней точкой всей системы желобов. От воронки вниз пойдут водосточные трубы и они будут занимать место вдоль фасада, поэтому выбирайте место монтажа так, чтобы конструкция вписывалась в экстерьер и не мешала проходу.

Установка воронки и крайних кронштейнов

Смонтируйте воронку на лобовую доску при помощи саморезов. Протяните от нее шнур к крайним крюкам. Угол наклона «лески» должен быть выбран из расчета, что на каждый погонный метр будущего желоба должен быть уклон 3 мм.

Монтаж ближайших к воронке крюков

От воронки до кронштейнов должно быть расстояние не более 15 см. Зафиксируйте их шурупами.

Установка остальных кронштейнов

С соблюдением правила уклона желобов «3 мм на 1 погонный метр» установите другие кронштейны. Регулируйте угол наклона загибом крюка. Выдерживайте шаг между кронштейнами около 60 см, либо тот, который указан в инструкции к вашей водосточной системе.

Монтаж желобов

Установку выполняют от воронки в сторону крайних кронштейнов. Желоба монтируются от фасада — к улице (изнутри — наружу). Между собой желоба скрепляются соединителями. Выполните монтаж углов желобов, заглушек и защитных сеток, если конструкция вашего водостока это предусматраивает

Монтаж водосточных труб

Если кровля с карнизным вылетом, то уместно установить от водосборной воронки колено, которое затем нужно соединить с другими трубами. Колено необходимо, чтобы водосток проходил ближе к фасаду. В противном случае будет проблематично смонтировать на крепеж сцепляющие трубы хомуты и соединители.

Монтаж на край кровли

Теоретически такой вариант возможен, но на практике применяется редко и не рекомендуется из-за сложности и непрактичности.

Вам потребуются кронштейны, которые именуют «кровельными» или со струбциной. Этими зажимами водосток можно зафиксировать вдоль кромки карниза. Под струбцину рекомендуется делать подкладку из резины — это уменьшит нагрузку на кровельный лист. Обратите внимание, что монтаж на край кровли осуществляют только на крыши из прочных материалов — шифер, металлочерепица, профнастил.

Струбцины могут быть двух видов. Для первого в кровле придется сверлить отверстия. Во втором случае используется только винт.

Предварительные расчеты

Отметьте вдоль периметра кровли места крепления струбцин. Логично начать с крайних точек и выбрать место для воронки. Между крюками соблюдайте шаг, рекомендованный производителем водосточной системы и крепежа (обычно около 60 см). Крюки со струбцинами менее надежны, чем классические кронштейны, которые крепятся на саморезы. Поэтому, возможно, имеет смысл уменьшить шаг между крепжами.

Зафиксируйте крайние крепежи

Только перед этим вспомните, что вам нужно будет выполнить уклон желобов в сторону водосборной воронки. По общепринятому правилу на каждый погонный метр желоба положено 3 мм уклона.

Установите остальные крепежи

Начните с тех, что в непосредственной близости от водосборной воронки — не далее 15 см.

Соберите систему желобов

Фиксируйте их в крюках и скрепляйте между собой соединительными элементами.

Выполните переход от водосборника к водосточным трубам

Для этого используйте соединительное колено, которое направляется в сторону фасада, чтобы затем водосточная система прошла вдоль стены здания.

Установка водосточных труб

Между собой они скрепляются муфтами, обвязываются хомутами, которые в свою очередь при помощи крепежа фиксируются в заранее установленных в фасад дюбелях.

Другие способы монтажа

Когда невозможно установить кронштейны на стропила (например, их шаг слишком широкий), лобовая доска под крепеж не годится или вовсе отсутствует, остается монтировать водосток на крайнюю доску (плиту) обрешетки кровли. С установленной кровлей сделать это будет практически нереально.

Монтаж вертикальной сливной трубы

Когда желоба и водосточные трубы зафиксированы, пора переходить к финальной части — монтажу сливного колена. Также его называют просто сливом.

Фиксация слива

Слив крепится к фасаду хомутом.

Расстояние от земли

Если водосток не уходит в землю (дренажную систему) то от земли до слива должно быть 15 – 20 см. Сделаете выше — брызги будут попадать на фасад. Сделаете ниже — при падении температуры ниже ноля градусов, заледеневшие остатки воды в водостоке могут разорвать его.

Переход в дренажную систему

При установке водосточной системы грамотный мастер помнит — логичным продолжением конструкции станет дренажный канал, который отведет воду в специальную яму, бочку, канализацию или водоем — в зависимости от расположения и характеристик вашего участка.

Как и куда отводить воду из водосточных труб

Если просто установить водосточную систему и оставить как есть — толку от такого инженерного решения будет не так много. Мастер должен решить последнюю задачу — куда отводить воду. Разумеется, думать об этом надо не в последний момент, а на этапе проектирования. Если не сделать водоотвод, со временем размоет отмостку, в доме будет повышенная влажность, что чревато появлением грибка.

Есть несколько решений.

1. Пустить водосток в канализационную систему, если в населенном пункте она есть.
2. Слив в бак для сбора вода. Решение из категории «дешево и сердито». У некоторых садоводов на участке стоит гигантский бачок с кранами, откуда они берут воду для хозяйственных нужд. Можно пустить слив водостока прямо в бак или в бочку. Однако что делать, если вдруг начнутся ливни? Вопрос риторический.
3. Обустройство дренажной системы. Самый правильный вариант, но при этом затратный — как по времени, так и по цене. В идеале слив водосточной системы после установки должен стекать в дренажный канал, в который уложены трубы. Ради экономики умельцы иногда мастерят системы из пленки, щебня, остатков водосточной системы и т.д. Из дренажных каналов вода уходит в колодец или бочку большого объема, врытую в землю. После чего дождевая вода постепенно отводится в грунт через отверстия в емкости. Однако профессионалы конструируют водоотводы так, чтобы собирать дождевую воду и использовать ее  в дальнейшем, например, для полива.

Основные ошибки при монтаже водосточных систем

Производители водосточных систем гарантируют надежность и долговечность своей продукции только в случае правильной установки. Поэтому важно не допустить ошибок.

Нарушение интервалов между кронштейнами желобов

Прямое следствие этого — повышенная вероятность обрушения всей системы в первую же снежную зиму. При монтаже строго соблюдайте указанный производителем интервал. Зачастую это 60 см, но может быть увеличен или уменьшен по рекомендации производителя.

Отсутствие кронштейнов у водоприемной воронки

По правилам монтажа крюки должны располагаться по обе стороны водоприемной воронки не далее чем в 10 – 15 см. Точную информацию смотрите в инструкции производителя вашего водостока.

Использование или неиспользование кровельного герметика

Если у вашей водосточной системы нет резиновых уплотнителей в соединении желобов, то возможно производитель рекомендует использовать герметик. Обязательно обратитесь к инструкции по установке водостока и убедитесь в этом. С другой стороны, в инструкции по монтажу от изготовителя может быть прямой запрет на применение герметика, так как при тепловом расширении пластика желобу некуда будет расширяться, и он треснет. Поэтому всегда неукоснительно следуйте рекомендациям производителя.

Несоблюдения расстояние от земли (отмостки) до колена слива

Базовые рекомендации звучат так: 15 см — от отмостки, 20 см — от земли. При резком перепаде температур вода, находящаяся в трубе, замерзнет. Если расстояния недостаточно, то образуется наледь (большая сосулька), которая может буквально разорвать трубу изнутри.

Игнорирование наклона желобов к воронке

На каждый метр желоба — 3 мм уклона. Поскольку желоба часто продаются по 3 метра, для удобства измерений можно брать уклон в 10 мм на каждый сектор. Если не соблюдать это правило, то водосбор не сможет исправно выполнять свою задачу. Вода будет скапливаться в желобах и переливаться на фасад дома.

Неправильный монтаж относительно кровли

Вода с капельника (металлическая планка с изгибом по периметру карнизного свеса, которая отводит воду с кровли) должна попадать аккурат в середину желоба водостока. Иначе возможен перелив избытка воды или наоборот — водосток не будет выполнять свою задачу, дождевая вода будет стекать на фасад.

Примеры работ

Полезно знать

Как можно сэкономить на монтаже водосточных систем?

Ответ на этот вопрос уже заложен в названии этой статьи. Если вы монтируете водосточную систему самостоятельно, то вы уже экономите. Пожалуй, это единственный способ экономии, но нужно трезво оценивать свои навыки и возможности, так как профессиональное исправление ошибок при монтаже будет стоить дороже установки с нуля.

Сколько стоят работы по монтажу водосточных систем?

Обычно цена на работы по монтажу рассчитывается исходя из общего количества погонных метров водосточной системы. Стоимость монтажа водостока из ПВХ начинается от 600 рублей за метр, металлического — от 700 рублей за метр, медного — от 1200 рублей за метр. Однако у компаний отдельные расценки за установку каждого элемента и наценки за сложность работ, этажность строения и т.п.

Всегда ли надо ставить водосточную систему?

Абсолютно. Водосток защищает фасад, отмостку, фасад и грунт. Если не существует системы сбора воды, то из-за постоянной повышенной влажности на фасаде, фундаменте и отмостке возможно образование плесени и появление микроорганизмов; если дом на свайном фундаменте, будет постоянно размываться грунт. Водосточная система — это не украшение, а важный элемент для защиты дома, фасада и фундамента.

Можно ли изготовить водосточную систему своими руками?

Как устранить коррозию на металлическом водостоке?
