Пошаговая инструкция по установке пластиковых окон самостоятельно

Установка пластикового окна своими руками: подробная инструкция

Сейчас пластиковые окна уже не являются символом достатка и обязательным атрибутом евроремонта. Конструкции повсеместно устанавливают в возводимых новостройках и частных домах. Их монтируют даже в жилых объектах старого фонда взамен установленных деревянных оконных изделий. Популярность такой строительной продукции обусловлена ее доступной ценой, эстетичностью, хорошей звуко- и теплоизоляционной способностью. Это особенно актуально для шумных мегаполисов и регионов с холодным климатом.

Специализированные компании, являющиеся перекупщиками или производителями пластиковых окон, предлагают клиентам не только сами изделия, но и условно бесплатный их монтаж. Однако стоимость установки заранее включена в цену конструкций. Другие компании откровенно предлагают провести монтажные работы за дополнительную плату, размер которой рассчитывается в зависимости от площади окон. Минимальная стоимость такой услуги составляет примерно 1200 руб. за кв. метр.

Если будет выполнена установка пластикового окна, для проведения которой не нужно обладать суперспособностями, появляется шанс сэкономить семейный бюджет. Но положительного результата можно достигнуть только при полном понимании всех тонкостей монтажного процесса и наличии минимального опыта, позволяющего пользоваться простейшим инструментом.

Самостоятельная установка пластиковых окон исключает не ответственный подход к проводимым манипуляциям. Многие мастера спешат, чтобы выполнить максимальное количество заказов за один день. Поэтому не уделяют мелочам должного внимания, не соблюдают требования ГОСТ, аккуратность и пренебрегают некоторыми этапами монтажа. Другие, так называемые специалисты, стараются сэкономить средства на расходных материалах. Это в дальнейшем не позволяет полноценно эксплуатировать и наслаждаться преимуществами оконных изделий из пластика.

Конструктивные особенности пластиковых оконных систем

Для изготовления окон из пластика используется поливинилхлорид. Этот материал сокращенно обозначается литерами ПВХ. Аббревиатура используется в названии пластиковых оконных систем.

При производстве ПВХ окон применяется профиль с разным количеством воздушных камер. Их число влияет на тепло- и звукоизоляционные свойства изделия. Они представляют собой изолированные пространства между ребрами жесткости профиля. Количество камер также влияет на монтажную толщину профильной системы. Разница между наименьшим и наибольшим значением этого размера составляет всего лишь около 30 мм. Поэтому пластиковое окно даже с самым широким профилем без труда монтируется вместо старой деревянной конструкции. Профильная пластиковая система от известных производителей в большинстве случаев имеет минимум 3 и максимум 6 воздушных камер.

Все оконные профили дополнительно армируются с помощью стальной вставки. Поэтому ПВХ конструкции называют металлопластиковыми изделиями. Армирование выполняется в средней камере. Усилительные вкладыши повышают жесткость конструкций, используются в качестве основы для крепежных элементов при монтаже ПВХ изделий и фурнитуры. Во время изготовления профильных систем применяются П-образные и замкнутые стальные вставки.

Производители ПВХ окон используют профили эконом, стандартного и премиум-класса. Рекомендуется отдавать предпочтение «золотой середине». Выбор профиля класса стандарт позволит установить качественные оконные системы в поворотно-откидном исполнении. Экономичный вариант отличается тонкими внутренними перегородками между камерами. Из-за этого профильные системы могут промерзать при низких температурах. Премиум продукция обходится заказчикам дороже по сравнению с другими вариантами и нередко дополняется разными опциями.

Изготавливаются металлопластиковые окна в основном белого цвета. При необходимости можно заказать конструкции под дерево, черного, коричневого или любого другого тона.

Прежде чем начать выполнять монтаж пластикового окна необходимо познакомиться с его конструкцией:

1. Рама — несущее основание металлопластиковой оконной системы.
2. Створка — открывающаяся и закрывающаяся часть ПВХ изделия.
3. Стеклопакет — состоит минимум из двух стекол. Соседние элементы образуют герметичную камеру с сухим воздухом или инертным газом. Часто используется аргон для увеличения сопротивления теплопередаче. От количества камер зависит название стеклопакета. В основном выпускаются одно, двух и трехкамерные изделия.
4. Глухарь — не открывающаяся часть металлопластикового окна
5. Дистанционная рамка — создается из пластика или чаще из алюминия. Элемент размещается между стеклами и совместно с бутиловым герметиком скрепляет соседние светопроницаемые детали и обеспечивает герметичность камеры.
6. Штапик — небольшая планка из ПВХ, использующаяся для фиксации стеклопакета в раме.
7. Уплотнитель из резины для обеспечения требуемой степени герметичности металлопластиковой конструкции в закрытом состоянии. Этот материал размещается на раме и створке.
8. Фурнитура — механические элементы пластиковой оконной системы. Используются для удержания, открытия и закрытия створки, включая проветривание и даже микропроветривание. К таким деталям относятся ручки, петли, детские замки, блокираторы поворота, откидные ножницы.
9. Импост — планка в вертикальной или горизонтальной плоскости, разделяющая оконную конструкцию на отдельные части. В них вставляются поворотно-откидные створки или глухари.

Когда выполняется установка пластикового окна своими руками, обязательно монтируется металлический слив. Деталь закрепляется со стороны улицы в нижней части поливинилхлоридной конструкции. Слив предназначен для отвода воды, которая появляется в результате таяния снега или дождей.

Замер проема перед покупкой окна

Для выполнения установки пластикового окна своими руками необходимо заказать и купить ПВХ конструкцию подходящих размеров. Поэтому нужно провести точные замеры проема, где будет монтироваться поливинилхлоридное изделие.

Важно! Самостоятельный расчет размеров металлопластикового окна лишает покупателя гарантии производителя поливинилхлоридной конструкции. Компания-изготовитель дает ее только в том случае, когда замеры выполняет специалист фирмы. Даже незначительная ошибка при расчете габаритов не позволит установить ПВХ окно в проем.

Перед началом выполнения замеров необходимо определить вид проема. Он бывает ровным, который имеет одинаковую ширину с внутренней и внешней стороны стены.

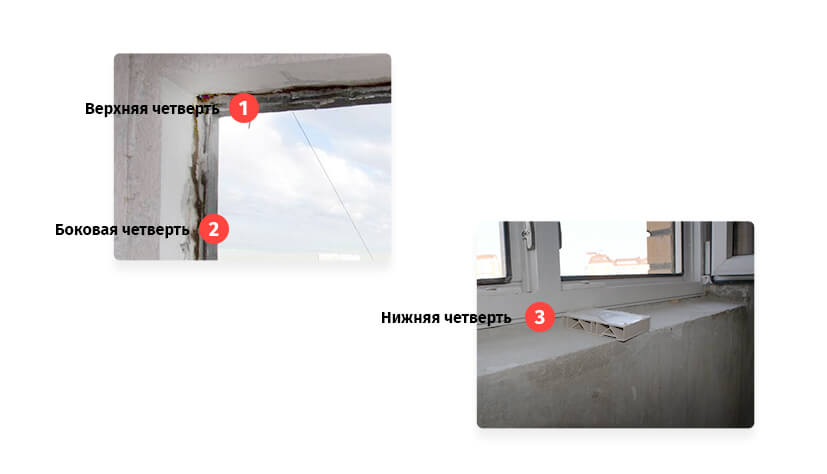

А также встречаются проемы с четвертью. У них наружный размер меньше. Четверть представляет собой внутреннюю рамку шириною 6 см. Это соответствует 1/4 части кирпича. Такой выступ препятствует выпадению оконной конструкции и позволяет выполнить более надежный монтаж.

При заказе или покупки уже готового поливинилхлоридного окна с комплектом дополнительных деталей необходимо знать его горизонтальный и вертикальный размер. Нужно также владеть информацией относительно длины и ширины подоконника и всех откосов.

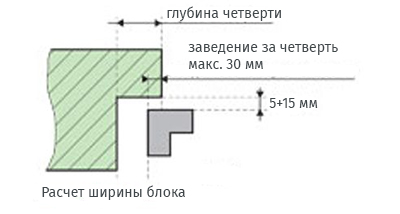

Точный расчет размеров ПВХ окна для проема с четвертью сопровождается выполнением следующих действий:

• измеряется узкая часть проема в 3-4 местах (ширина между четвертями);
• к наименьшему результату среди всех полученных значений прибавляется 20-30 мм;

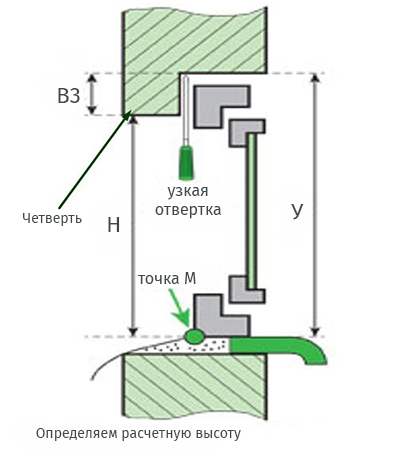

• измеряется реальная высота проема.

Важно! Для получения точных результатов необходимо предварительно удалить старые откосы, штукатурку и подоконник.

При определении габаритов пластикового окна для ровного проема нужно от ширины места установки отнять 3 см, а от высоты — 5 см. Это выполняется, чтобы получить слева, справа и сверху рамы зазоры примерно по 1,5 см под монтажную пену. Такие действия также позволяют снизу установить подоконник, для которого требуется около 3,5 см свободного пространства.

Ширина подоконника выбирается в соответствии со своими предпочтениями. На нем при необходимости должны помещаться цветы в горшках. Рекомендуется к ширине внутренней части проема прибавить около 10 см. Идеальный вариант, когда подоконник выступает за внутреннюю плоскость стены максимум на 6 см. В этом случае конвекционные потоки от горячей батареи смогут беспрепятственно проникать к пластиковому окну и препятствовать запотеванию стеклопакета. Общая длина подоконника должна быть больше примерно на 10 см оконного проема.

Ширина отлива рассчитывается так же, как и у подоконника. Нужно только измерять наружную часть проема, а потом к полученной величине прибавлять 10 см на загиб. Дополнительно необходимо учесть толщину утеплительного и отделочного материала при наличии фасадной облицовки.

Точные габариты откосов определяются после монтажа ПВХ окна и подоконника. Поэтому их размеры должны быть с запасом. Излишки обрезаются по факту во время выполнения монтажных работ.

По результатам всех измерений составляется чертеж металлопластиковой оконной системы. На нем указываются размеры рамы и других элементов конструкции, расположение створок и глухарей, выбранная фурнитура, которую при необходимости помогут подобрать сотрудники фирмы-производителя ПВХ окон.

Примечание! При заказе и покупке для квартиры нескольких поливинилхлоридных оконных конструкций высота всех изделий обязана быть одинаковой, а их ширина может отличаться.

Демонтаж старого окна

Этот этап монтажа новой пластиковой оконной системы представляет собой пыльный и грязный процесс. Демонтаж старой конструкции, выполненной обычно из дерева, проводится после доставки приобретенного ПВХ изделия. Процедуру необходимо начинать с защиты мебельных предметов. Для этого используется полиэтиленовая пленка. Однако лучшим вариантом является вынос всей мебели из комнаты.

Демонтажные работы выполняются при использовании:

• ножовки по дереву или электрического лобзика;
• монтировки;
• зубила и молотка или перфоратора.

Процесс начинается со снятия форточки или сначала маленькой, а потом большой створки. Затем распиливается и вынимается из рамы внутренняя перегородка. Далее, демонтируется нижняя часть оставшейся конструкции. Она тоже распиливается и удаляется из помещения. Аналогичным образом поступают с другими частями старой оконной системы. Демонтажу также подлежит подоконник и водоотлив.

Подготовка окна из ПВХ к монтажу

Установка пластикового окна начинается с его подготовки к монтажу. Если конструкция открывается, тогда с рамы снимаются створки. Когда монтируется глухое поливинилхлоридное изделие, вынимаются стеклопакеты. Эти действия не выполняют, если устанавливаемая оконная система имеет небольшие размеры, и монтаж проводится при использовании специальных пластин. Во время подготовки окна из ПВХ необходимо также не забыть удалить с наружной части рамы защитную пленку. Еще нужно прикрутить специальные элементы для крепления москитной сетки и установить декоративные детали-заглушки на продолговатые сливные отверстия.

Выемка стеклопакета из глухой части рамы выполняется при использовании тонкой стамески или крепкого шпателя и резиновой киянки. Сам процесс проводится следующим образом:

• инструмент аккуратно вставляется в щель между рамой и штапиком;
• полипропиленовая накладка отгибается от оконного профиля путем легкого постукивания резиновой киянкой по шпателю или стамеске;
• инструмент постепенно перемещается по щели и не вынимается из зазора, пока штапик полностью не выйдет из паза.

Первыми всегда удаляются вертикально расположенные тонкие ПВХ накладки. Потом снимается нижний штапик. В конце процесса отщелкивается верхний фиксирующий элемент. Рекомендуется пронумеровать детали, чтобы каждую из них впоследствии поставить на свое место. После удаления всех штапиков рама немного наклоняется. Это позволит стеклопакету свободно выйти из полипропиленовой конструкции.

Снятие створки выполняется в следующей последовательности:

• ручка окна поворачивается в положение закрыто;
• пластиковые накладки снимаются с петель;
• штифт вытаскивается из верхней петли путем надавливания на него сверху твердым предметом и захвата плоскогубцами появившегося снизу кончика этой детали;
• ручка окна устанавливается в положение открыто, а сама ПВХ конструкция со стеклопакетом придерживается рукой;
• створка немного наклоняется на себя и поднимается.

В результате удаления стеклопакетов с глухих частей и открывающихся элементов остается только рама с импостами. Поэтому у устанавливаемой ПВХ конструкции уменьшается вес. Это облегчает монтажный процесс и позволяет закрепить окно посредством сквозных отверстий в раме (установка с помощью анкеров).

Способы крепление оконной системы из ПВХ

До начала монтажа пластикового окна необходимо определиться с методом крепления конструкции. Существует несколько популярных вариантов фиксации профильной системы — использование анкера, пластины или нагеля. Для выбора подходящего способа нужно знать особенности каждого метода крепления.

Анкерный дюбель

Когда установка пластикового окна своими руками выполняется в панельном или кирпичном доме, в стенах которого отсутствует прослойка утеплительного материала, может использоваться любой из вариантов фиксации ПВХ конструкции. Надежным методом считается применение анкера. Втулка этого крепежа распирает гильзу при закручивании винта. Поэтому анкерный дюбель надежно фиксируется в стене.

Недостатком применения анкера является невозможность выполнить его демонтаж. Поэтому перед началом работ нужно провести тщательную подготовку, включая выравнивание профильной системы. Иначе исправление ошибок обойдется очень дорого.

Чтобы применить анкерный дюбель, в раме создается сквозное отверстие. Это может привести к разгерметизации камер в профиле. В результате произойдет нарушение температурного баланса внутри профильной системы.

Использование анкеров требует от исполнителя работ определенных профессиональных навыков. При ошибке могут появиться зазоры или крепежный элемент будет мешать закрытию створки. Если же всю работу выполнить правильно, гарантируется отсутствие проседания оконной системы и исключается ее вибрация даже при сильной ветровой нагрузке.

Монтажная пластина

Данный вариант крепления необходимо обязательно применять, если установка осуществляется в здании со стенами из пеноблоков, газобетона или железобетонных панелей с утеплительными прослойками. Ведь это пористые материалы. В них анкера будут не надежно держаться.

Использование пластинчатых элементов — это самый простой способ фиксации, но он не является на 100% надежным методом. Однако его применяют чаще всего. Он позволяет исключить разгерметизацию профильной системы. К недостаткам данного способа крепления также относится возможность дрожания ПВХ окна. Ведь пластины одним концом фиксируются на профиле саморезами, а не скручиваются с ним через сквозные отверстия в единую конструкцию. Другая сторона крепежных деталей прикручивается к стене с помощью уже не анкера, а шурупа и пластикового дюбеля.

Нагель

Этот вид крепежа представляет собой обыкновенный шуруп. Он используется так же, как и анкер. Однако нагель при необходимости всегда можно выкрутить.

Данный вариант фиксации — это надежный способ. Он не применяется, если существует вероятность попадания шурупа в теплоизоляционную прослойку, которая часто присутствует в стенах панельных домов. Нагель также не используется в строительных материалах с пористой структурой.

Совет! Для закрепления одного металлопластикового окна можно использовать сразу все способы фиксации конструкции в проеме, если осуществить монтаж позволяет материал стен.

Места крепления пластикового окна

Первое крепление нужно выполнять на расстоянии минимум 12 см и максимум 18 см от угла профильной системы. Дистанция между последующими местами фиксации рамы к проему должна составлять не более 70 см. Это правило четко регламентируется ГОСТ. Оно распространяется на все оконные проемы независимо от способа крепления профильной системы, материала и конструкции стен. При этом каждую вертикальную сторону рамы нужно фиксировать минимум в трех точках, а горизонтальную — с помощью не менее двух метизов. На определение места расположения крепежных элементов влияет вид профиля, цвет и размер окна.

Если дом построен из бетона, кирпичей, шлакоблоков или пеноблоков, оконная рама устанавливается от внутренней стороны стены на расстоянии 2/3 толщины проема. Когда стеновая конструкция утеплена пенопластом, фиксация профильной системы осуществляется до теплоизолятора. Если же здание утеплено и облагорожено с помощью кирпича, монтаж пластикового окна проводится в зоне теплоизоляционного материала.

Выравнивание ПВХ окна в проеме

Правильная установка пластикового окна возможна только после тщательного горизонтального и вертикального выравнивания поливинилхлоридной конструкции на месте монтажа. Отвесность рамы проверяется в трех плоскостях. Работа выполняется при использовании отвеса, строительного или лазерного уровня. Нельзя процесс проводить, ориентируясь на края оконного проема. Ведь его боковые стенки в старых и даже новых домах часто не находятся в вертикальной и горизонтальной плоскости.

В ГОСТ указано, что допускается отклонение рамы по вертикали. Это значение не может превышать 3 мм на 1 м. Однако по всей длине металлопластиковой конструкции максимальная величина отклонения должна быть меньше 4,5 мм. Для выравнивания профильной системы в проеме применяются монтажные клинья из полимерного материала или бруски из твердой древесины, пропитанной антисептическими составами. Они подкладываются под нижний профиль и используются на всех остальных сторонах рамы.

Инструкция по монтажу пластикового окна

Используя инструкцию о том, как правильно установить пластиковое окно, удастся упростить монтажный процесс, уменьшить вероятность ошибок и более качественно выполнить работы. Все манипуляции желательно осуществлять силами минимум двух людей. После заказа по точным размерам, покупки и доставки поливинилхлоридного окна, подготовки помещения, демонтажа старой ПВХ конструкции, снятия открывающихся створок и стеклопакетов из глухих частей рамы работы продолжаются в определенной последовательности.

Подготовка проема

Из освобожденного проема от старого окна удаляется строительный мусор, включая монтажную пену, герметик и оставшийся крепеж. Откосы освобождаются от штукатурки, а пространство под подоконником очищается от цементного слоя. Если на поверхностях проема присутствуют выбоины и трещины размером более 2 мм, они заделываются раствором из цемента, песка и воды или шпаклевкой. Потом необходимо нанести проникающую грунтовку. Это особенно важно, если стены возведены из рыхлого материала.

Совет! Рекомендуется вместо цементно-песчаного раствора для устранения дефектов использовать быстросохнущие смеси из гипса или полимеров. Это позволит уменьшить общее время монтажного процесса.

Установка окна из ПВХ

Рама без створок и стеклопакетов заносится в подготовленный проем и устанавливается на монтажные колодки с контролем вертикального и горизонтального положения. Если используются бруски, можно под ними уложить слой гидроизоляционного материала для дополнительной защиты деревянных элементов. Клинья нужно использовать по всему периметру окна. Они облегчают процесс выравнивания конструкции.

Во время монтажа пластикового окна по ГОСТ также нужно использовать профиль подставку. Элемент увеличивает устойчивость ПВХ конструкции, позволяет закрепить водослив и установить подоконник.

Когда рама крепится анкерами, в профиле проделывают сквозные отверстия с помощью безударной дрели. Их диаметр обычно составляет от 8 до 10 мм. Перфоратор применяется только для бурения стены из плотного материала (железобетонная плита, кирпич, монолит).

Установка пластиковой рамы выполняется путем затягивания не до конца нижних анкеров. Затем закручиваются верхние и только потом средние метизы. При этом постоянно контролируется отвесность оконной системы.

Совет! Не рекомендуется прикладывать большие усилия при затягивании анкеров. В противном случае существует вероятность деформации пластиковой рамы.

После полной фиксации рамной конструкции подкладки из-под нижнего профиля не убираются. Они должны остаться по краям рамы и под импостом. Монтажные колодки уменьшают нагрузку на метизы.

Монтаж водоотлива

С наружной стороны проема фиксируется отлив посредством вкручивания саморезов в подстановочный профиль. Чтобы не допустить проникновения влажной среды внутрь конструкции, применяется герметик. С его помощью заделываются соединительные места.

Важно! Перед монтажом водоотлива нужно не забыть заделать нижнюю щель.

Для снижения шума от дождя рекомендуется на нижнюю часть водослива наклеить звукоизоляционный материал. Можно также использовать монтажную пену. Из нее создается подушка под отливом.

Сборка и окончательное закрепление пластикового окна

После фиксации рамы анкерами или пластинами выполняется установка снятой створки. Для этого нижняя петля одевается на шпиндель. Потом части верхней аналогичной фурнитуры совмещаются и соединяются стальным вращающимся валом, который ранее был удален.

Снятый стеклопакет из глухаря вставляется на место и закрепляется пронумерованными штапиками. При установке пластиковых накладок должен раздаться щелчок. Если штапики трудно встают на свое место, их можно подстучать резиновой киянкой.

На следующем этапе необходимо проверить работоспособность и плотность прилегания створки. В распахнутом положении она должна оставаться на месте. Если створка не двигается — окно из ПВХ выровнено по уровню.

После проверки можно приступать к запениванию швов. Для улучшения полимеризации монтажной пены зазоры рекомендуется смочить водой. Швы нужно заполнять максимум на 90%. Иначе произойдет деформация металлопластикового окна. При правильном выполнении работ пена немного выступит наружу. Ее высохшие излишки срезаются строительным ножом. После этого нужно по периметру пластикового окна наклеить пароизоляционную ленту.

Установка подоконника и откосов

Подрезка подоконника выполняется в соответствии с размерами внутренней части проема. Устанавливаемая деталь должна упереться задней стороной в подкладочный профиль и заходить с каждого бока минимум на 2 см под откос.

Укладка подоконника с уклоном примерно 6⁰ в сторону помещения осуществляется на клинья из дерева и при использовании монтажной пены. Элемент оконной системы необходимо временно прижать тяжелым предметом.

Установка откосов позволяет облагородить оконный проем, закрыв монтажные швы. Эти декоративные элементы никак не влияют на способность сохранять тепло и герметичность ПВХ конструкции, если они заделывались по инструкции и был выполнен правильный монтаж водослива, подоконника. Установку откосов можно провести во время отделки всего помещения.

Видео

Заключение

Изложенный материал позволит понять, как правильно установить пластиковое окно своими руками. После проведения монтажных работ необходимо выждать 24 часа. Этого времени будет достаточно, чтобы монтажная пена успела высохнуть. Потом можно провести финальную проверку работоспособности установленного металлопластикового окна.

Остались вопросы? Напиши в комментариях, и мы поможем вам разобраться с ними.

Пошаговая инструкция установки пластикового окна своими руками

Установку пластиковых окон в квартире или частном доме выполняют по определенной технологии в соответствии с ГОСТ 30971, требованиями СНиП, инструкцией производителя. Обычно монтаж выполняют мастера той же компании, в которой заказывают ПВХ окна. Установить оконные конструкции можно и самостоятельно, хотя в процессе могут возникнуть сложности и проблемы. Рассмотрим подробнее конструкцию пластиковых окон, последовательность действий при установке, возможные ошибки монтажа.

Конструкция пластиковых окон

Конструктивно ПВХ окна состоят из следующих элементов:

• Рама. Короб, устанавливаемый в оконном проеме. Если посмотреть на раму в поперечном разрезе, то видно разделение на ячейки – камеры, каждая из которых решает конкретные задачи (повышение жесткости, теплоизоляция и пр.). Конструктивные особенности (форма, размеры, компоновка, толщина стенок и перегородок) камер определяют профиль. Когда говорят, что устанавливают «окна VEKA (REHAU, KBE)», то подразумевают оконные системы с профилем соответствующего производителя.
• Створки. «Глухие» или подвижные элементы оконной системы, состоящие из пластиковой рамы и стеклопакетов. В конструкциях из нескольких створок предусматриваются импосты (вертикальный разделительный элемент на раме). Стеклопакеты различаются по количеству камер, типу стекол, их толщине и расстояниями между ними, заполнению (инертные газы, воздух).

• Фурнитура. Это запорный механизм, определяющий способность оконной створки открываться в определенных плоскостях и фиксироваться в заданных положениях. Стандартные способы открывания пластикового окна – поворотный, поворотно-откидной, но возможны и другие варианты (откидной, раздвижной, складной, подвесной). К фурнитуре также относятся ручки, противовзломные механизмы, ответные планки, цапфы и др.

Завершенный внешний вид и защиту от внешних воздействий пластиковому окну обеспечивают дополнительные элементы – откосы, отливы. Откосы – штукатурка или накладные элементы (пластиковые, гипсокартонные), устанавливаемые на поперечной части оконного проема. Отливы – элементы наружной части окна, предназначенные для отведения осадков от окна.

Замер проёма

Для установки нужно заказать окна и комплектующие соответствующих размеров, а для этого требуется правильно и точно выполнить замеры. Оконный проем для получения точных результатов замеряют после демонтажа старого окна, подоконника, откосов, отлива. Замеряют высоту и ширину окна, длину и ширину подоконника, откосов.

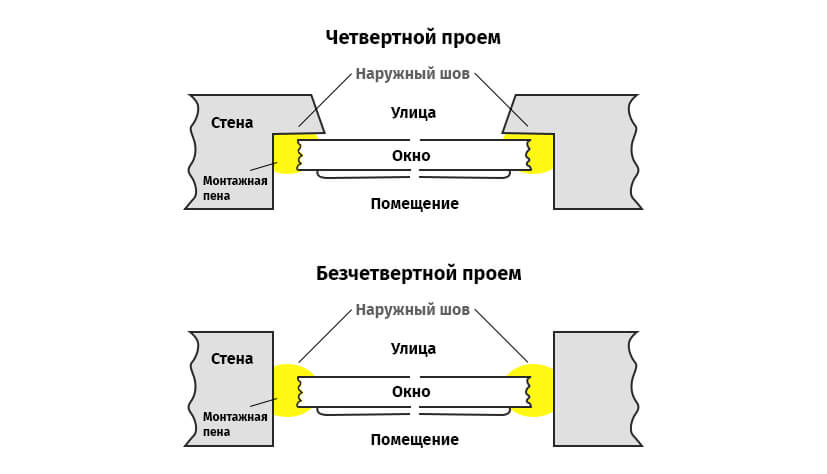

Оконные проемы могут быть ровным (ширина снаружи и изнутри одинаковая), с четвертью (наружная часть уже на 6 см, что соответствует четверти кирпича). Проемы с четвертью предотвращают выпадение окна.

Замеры ровного проема:

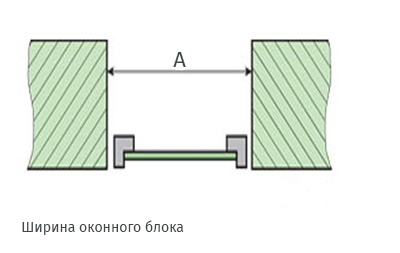

• Измерение ширины (горизонтальное расстояние между стенами А) в нескольких местах, от полученного значение отнимают 3 см (по 1,5 см слева и справа) для зазора под монтажную пену.

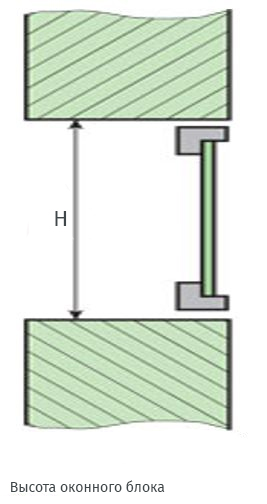

• Измерение высоты (H), от полученного значения отнимают 5 см (1,5 см сверху под зазор, 3,5 см снизу под подоконник).

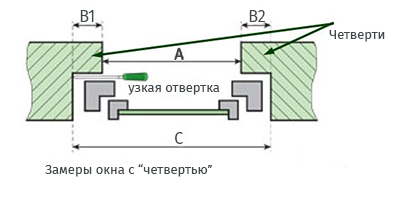

Замеры проема с четвертью:

• Измерение ширины узкой части (А), к полученному значению прибавляют 2-3 см.



• Измерение высоты (реальной).

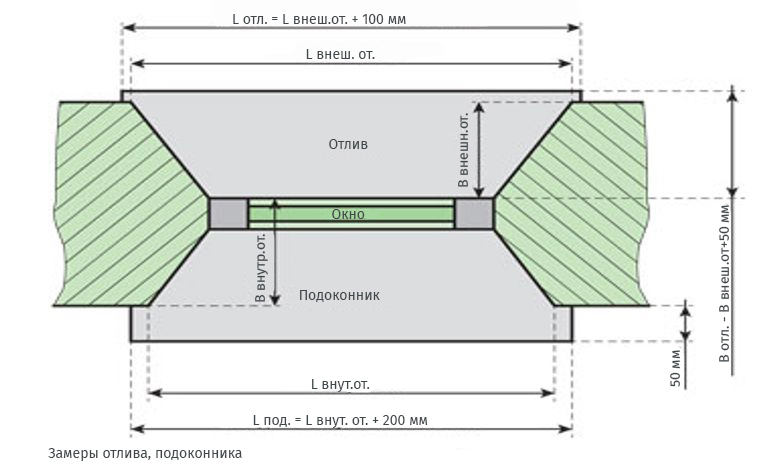

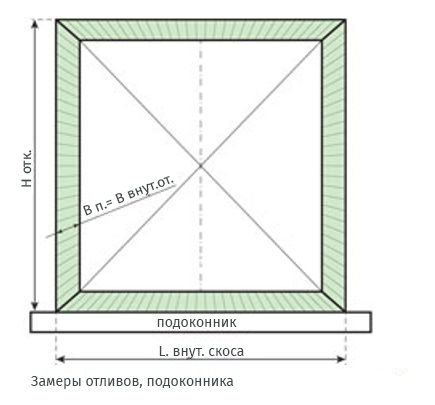

Ширина подоконника измеряется с учетом ширины оконной конструкции (изнутри – от поверхности рамы). Желательно, чтобы подоконник выступал на 5-6 см от внутренней плоскости стены. Длина подоконника обычно на 10 см больше длины проема.

С отливом аналогично, но измерения проводят с наружной стороны с учетом ширины окна. К полученному результату добавляют 10 см на загиб. Точно замерить ширину отливов можно после установки рамы со створками, поэтому при заказе указывают значение «с запасом» – проще отрезать излишки на месте.

Учтите, что:

• самостоятельные замеры лишают гарантии производителя окон ПВХ, поэтому во всех компаниях на объект выезжает замерщик (если из-за ошибки замерщика потребуется установка доборных элементов или изготовление нового окна, то все расходы несет производитель, если ошибки допустил владелец квартиры, то и ответственность лежит целиком на нем);
• оконные проемы как в домах старого фонда, так и новостройках не имеют идеальную геометрию – выполняют несколько замеров одного параметра, выбирают наименьшее значение.

Демонтаж старого окна

Демонтаж старого окна (обычно деревянного) выполняют поэтапно после доставки нового ПВХ окна:

1. Подготовка – вынос мебели, ковров, техники из комнаты. Укрытие мебели, декора, техники при невозможности их выноса.
2. Пошаговый демонтаж элементов оконной конструкции от меньших к крупным (форточка, подвижная створка, неподвижная створка, подоконник, рама, отлив, откосы, если имеются).
3. Зачистка, выравнивание оконного проема – чем ровнее будут поверхности, тем проще и качественнее пройдет установка нового окна. При наличии трещин, выбоин, иных дефектов необходимо их заделать штукатуркой, цементным раствором с выравниваем поверхности. Если материал стен «осыпается», то применяют связывающие проникающие составы.
4. Уборка – из помещения убирают крупный строительный мусор, пыль, песок.

Для демонтажных работ необходимы ножовки по дереву (электролобзик), монтировка, зубило, молоток или перфоратор.

Подготовка к установке пластиковых окон

После подготовки оконного проема нужно подготовить оконную конструкцию к монтажу. На данном этапе необходимо определиться – будете устанавливать с «распаковкой» пластикового окна (разборкой, снятием створок, стеклопакетов) на анкеры или без «распаковки» на металлические пластины (см. ниже). Цель разборки – оставить только раму с импостами для закрепления со сквозным сверлением. Если выбран вариант с «распаковкой», то последовательность действий при подготовке к установке следующая:

1. Снять стеклопакет с глухой створки. Понадобится тонкая стамеска (шпатель) и резиновая киянка. Стеклопакет крепится к раме створки с помощью полипропиленового штапика. Имеющийся инструмент аккуратно вставить в щель между одним из вертикальных (боковых) штапиков, после чего легким постукиванием киянкой штапик отгибается. Инструмент переместить дальше по щели, действия повторить, пока штапик не выйдет из паза. Желательно каждый штапик пронумеровать или обозначить («л», «п», «в», «н»). После извлечения боковых штапиков снять верхнюю, потом нижнюю накладку, и, наконец, извлечь стеклопакет из рамы.
2. Снять подвижную створку пластикового окна. Створку закрыть, ручку установить в положение «закрыто». С петель снять декоративные накладки (поддеть отверткой сверху, потянуть на себя). Для извлечения штифта на него надавить сверху твердым предметом или инструментом, а снизу вытащить плоскогубцами. Створку придерживать рукой, ручку установить в положение «открыто». Далее створку немного наклонить, приподнять и снять с рамы.

На данном этапе не забудьте снять защитную пленку с наружной стороны пластикового окна (со стороны, выходящей на улицу).

Способы крепления пластиковых окон

Вставить и закрепить раму можно 3-мя способами:

• На анкеры. Преимущества: крепление в любых стенах, стойкость к сильным ветровым нагрузкам, надежность и долговечность. Недостатки: вероятность нарушения герметичности оконной системы, появление зазоров при отсутствии опыта установки, невозможность простого демонтажа крепежа (не допускается монтаж на неровную поверхность, нужны точные замеры). Суть метода – сверление сквозного отверстия в раме, закручивание анкерного дюбеля в стену. Втулка при закручивании дюбеля распирается, что исключает люфты или выпадение крепежного элемента.

• На нагели. Преимущества: простой и надежный метод крепления, возможность демонтажа крепежного элемента при необходимости. Недостатки: не применяется, если есть вероятность попадания в теплоизоляцию, в стенах из пористых материалов. Суть метода – крепление рамы к стене, как с помощью анкера, только используется не дюбель, а нагель (винт).

• На монтажные (анкерные) пластины. Преимущества: самый простой метод монтажа, не требующий разборки окна, подходит для домов со стенами из ячеистых бетонов, железобетона с прослойками утеплителя. Недостатки: ненадежность крепежа, возможность применения при установке пластиковых окон небольших размеров, вероятность вибрации окна при сильных ветрах. Суть метода – крепление монтажной металлической пластины к раме на саморезы, а к стене – на шуруп или дюбель.


Места крепления

Места крепления рамы выбирают в соответствии с ГОСТ 30971:

• Крепление по всему периметру конструкции.
• Расстояние крепежа от угла рамы – в пределах 15-18 см.
• Расстояние между крепежными элементами – до 50 см для цветного и до 70 см для белого профиля при стандартной ширине самого профиля 62 мм.
• Минимальное количество крепежей – на вертикальной стороне не менее 3, на горизонтальной – не менее 2.

Место установки рамы по глубине проема:

• Для стен из бетона, кирпича, пеноблока – на расстоянии одной трети от наружной поверхности стены (две трети от внутренней поверхности).
• При наличии наружного утепления пенопластом – до теплоизоляционного слоя.
• При наличии утеплителя и облицовки кирпичом – в месте теплоизоляции.

Выравнивание ПВХ окна во время установки

Оконные проемы как в старом жилом фонде, так и в новостройках редко имеют идеальную геометрию. Ставить окна нужно идеально ровно в 3-х плоскостях. Как этого добиться при неровном проеме? Необходимо выравнивать конструкцию, ориентируясь не на проем, а на высокоточные приборы (инструменты): отвес, уровень (обычный строительный или лазерный). Максимальное отклонение по вертикали – 3 мм на 1 м, но не более 4,5 мм по всей длине. Для выравнивания применяют:

• полимерные монтажные клинья;
• деревянные бруски с пропиткой антисептиком.

Монтаж пластикового окна

Монтажные работы выполняются пошагово, без спешки, строго по инструкции. Рекомендуется ознакомиться с ГОСТ 30971. Установку выполняют силами минимум 2-х человек.

Подготовка проёма

Откосы очищают от штукатурки, пространство под будущим подоконником – от слоя цемента. Трещины, дыры в проеме размером более 2 мм заделывают цементно-песчаным раствором. Если стены сделаны из пористого материала, то сверху наносят проникающую грунтовку. Для сокращения времени монтажа вместо цементно-песчаного раствора используют быстросохнущие гипсовые или полимерные смеси.

Установка пластикового окна

На данном этапе окно разобрано (устанавливают только раму с импостами), проем выровнен, все трещины заделаны. По ГОСТу установку выполняют на профиль-подставку – элемент повышает устойчивость оконной системы, позволяет проводить монтаж отлива и подоконника.

Раму устанавливают на монтажные колодки (полимерные клинья) или деревянные бруски. Под деревянные бруски укладывают слой гидроизоляции. Элементы устанавливают по всему периметру, постоянно контролируя положение ПВХ окна на отсутствие смещений по вертикали и горизонтали.

В профиле сверлят отверстия диаметром 8-10 мм. При установке в стены из монолитного бетона, железобетона, кирпича применяют перфоратор, в остальных случаях – безударную дрель.

Раму из пластика фиксируют в проеме с помощью анкеров (нагелей). Крепеж закручивают в стену не до конца, без усилий. Последовательность – нижние, верхние, боковые крепежные элементы, после чего крепеж зафиксировать окончательно. Сверху и сбоку клинья (бруски) убирают, под нижним профилем – оставляют. Подкладки, как минимум, оставляют по краям рамы, под импостом.

Монтаж отлива

Отлив устанавливают с наружной части оконной конструкции, закручивая саморезы в подстановочный профиль. Обязательно заделывают нижнюю щель. Широкие отливы закрепляют метизами в нескольких местах. После установки все стыковочные места заделывают герметиком для гидроизоляции.

Обратите внимание! Шум от дождя, града можно значительно снизить, если на месте установки отлива использовать монтажную пену или оклеить нижнюю часть самого отлива звуко- и виброизоляционным материалом (наподобие тех, что используют при звукоизоляции салона автомобиля).

Сборка и крепление пластиковых окон

Пластиковые окна собирают в обратной последовательности:

1. Монтаж подвижной створки. Удерживая створку, зафиксировать нижнюю петлю в шпинделе. Не отпуская створку во избежание деформаций петель, совместить верхнюю петлю со шпинделем, установить штифт на место. Проверить работу механизма запирания, плотность прилегания. В открытом положении пластиковая створка не должна самопроизвольно распахиваться до конца или закрываться.
2. Монтаж стеклопакета в глухой створке. Стеклопакет установить в створку, после чего зафиксировать штапиками в обратном порядке (для этого их ранее нумеровали или обозначали «л», «п», «в», «н»). Штапики редко с первого раза устанавливаются без проблем – если изделие «не встает на место», можно простучать его резиновой киянкой. Щелчок сигнализирует о правильной установке штапика.

Завершающим этапом установки рамы со створками является герметизация швов монтажной пеной. Зазоры смочить водой, заполнить пеной на 90% максимум, иначе высока вероятность деформации оконной конструкции при полимеризации пены. После увеличения в объеме и затвердевания излишки, выступающие над плоскостью стены, срезать строительным ножом. При отсутствии строительного ножа можно использовать канцелярский нож. Далее по периметру наклеить пароизоляционную ленту. Её задача – создание герметичности в стыках, гидро-, паро и теплоизоляции заделанных швов. Правила наклеивания:

• Полосы наклеивать без просветов, зазоров, непрерывным слоем.
• Ленту при оклеивании удерживать в натянутом состоянии.

Установка подоконника и откосов

Сначала нужно установить подоконник, только в конце – откосы. Примерно на 1 см пластиковый подоконник будет заходить под раму в подстановочный профиль – нужно учесть это при подрезке изделия. Чтобы избежать скопления влаги, подоконник нужно установить с уклоном 2-3 см по направлению в помещение. Чем больше вынесен подоконник за пределы плоскости внутренней стены, тем больше будет полезная площадь – например, для установки горшков с цветами, но и нагрузка на подоконник, подстановочный профиль возрастет.

Минимальное расстояние между радиатором отопления и нижней поверхностью пластикового подоконника – 10 см. Если расстояние меньше, то это чревато следующими последствиями:

• Недостаточная циркуляция теплого воздуха – возможно образование конденсата на стеклах.
• Чрезмерный нагрев может привести к деформации пластикового элемента.

Под откосы подоконник заходит с каждой стороны на 2 см. Монтируют изделие на монтажную пену с применением пластиковых или деревянных клиньев.

Откосы решают 2 задачи:

• Защита монтажных швов от проникновения влаги.
• Придание пластиковому окну завершенного внешнего вида.

Откосы крепят различными способами. Простой вариант – монтаж на ниппеле, закрепляемом на проеме шурупом с потайной головкой. Паз на откосе совмещается с ниппелем, и при нажатии откос защелкивается.

Монтаж пластиковых откосов – необязательная процедура. Её можно выполнить позже – при отделке стен. Необязательно использовать изделия из пластика – возможно оштукатуривание стен, установка гипсокартонных панелей.

После завершения монтажа пластиковых окон выдерживают промежуток в 24 часа, потом проводят финишную проверку работоспособности оконной системы.

Частые ошибки при самостоятельной установке пластикового окна

Все ошибки при монтаже своими силами возникают из-за спешки, экономии материалов и нарушении технологии из-за отсутствия опыта. Некоторые ошибки не вызывают проблем сразу, и могут проявиться спустя месяцы или годы.

Чаще допускают следующие ошибки:

• Недостаточная подготовка оконного проема. На загрязненных поверхностях может не встать монтажная пена. Спешка и плохая подготовка поверхностей часто встречаются зимой, когда владельцы квартир не хотят надолго впускать в помещения холодный воздух.
• Нарушение герметичности камеры пластикового профиля. При сквозном сверлении (монтаж на дюбеля или шурупы по бетону) нарушается герметичность основной камеры, где установлено армирование. Такая технология допускается, но после фиксации крепежа места их установки должны быть герметично закрыты (к примеру, колпачками на жидком пластике). В противном случае попадание дождевой воды в камеру приведет к коррозии стального усиливающего профиля пластиковой системы.
• Обязательно нужно использовать монтажные колодки (бруски) в нижней части проема. Колодки передают вес окна на стену. Если вместо колодок использовать шурупы по бетону, то это будет ошибкой – места крепежа и места установки колодок не совпадают.
• Недостаточное расстояние между крепежом и углом рамы. При температурных перепадах пластиковый профиль деформируется. Если крепеж установить слишком близко к углу, то при деформации будет возникать чрезмерное напряжение угловых частях, в зоне импоста.
• Неправильная работа с лентой ПСУЛ. Для герметичности шва между проемом и окном можно использовать ленту ПСУЛ, но материал достаточно специфичен, быстро изменяется в размерах (после снятия упаковки и наклеивания на раму есть всего несколько минут для установки рамы в проем). Если опыта использования ПСУЛ нет, то лучше выбрать другие материалы для герметизации стыка.
• Нарушения при работе с монтажной пеной. После затвердевания монтажная пена должна иметь плотную мелкопористую структуру – экономить на материале не стоит. Проем обязательно очищают от пыли, увлажняют.
• Отсутствие пароизоляции. Монтажная пена – отличный теплоизолятор. Большинство теплоизоляционных материалов при попадании влаги теряют свойства, и возможно необратимое разрушение теплоизолятора. Пароизоляционная лента оклеивается по всему периметру. Вместо ленты допустимо применять специальный герметик.
• Закрепление широкого отлива только в одном месте. При сильных порывах ветра широкий отлив может «греметь». Поэтому его закрепляют по периметру в нескольких местах.

Перечисленные выше ошибки встречаются не только при самостоятельном монтаже, но и при установке неквалифицированными монтажниками. Тем более, что в качестве работ заинтересован, в первую очередь, владелец квартиры.

Самостоятельная установка пластиковых окон – процесс длительный по времени, требующий высокой точности при замерах, выравнивании положения. Необходим определенный инструмент и качественные расходные материалы. При самостоятельной установке чаще всего теряется гарантия на пластиковые окна. Если после монтажа собственными силами стеклопакеты запотевают, уличный шум проникает в помещение, в комнате недостаточно тепло, сквозняк от окна, то никто бесплатно ремонтировать ПВХ конструкцию не будет – платный ремонт, как правило, обойдется не дешевле услуги установки окон специалистами. Поэтому лучше обращаться к профессионалам – в компанию, где заказываете пластиковые окна.

Еще не так давно металлопластиковые окна считались неким «элитным» элементом дома или квартиры, доступным очень немногим состоятельным хозяевам. Сегодня ситуация изменилась – эти оконные системы стали не так дороги и перешли в разряд широко используемых практически всеми среднестатистическими семьями. Они значительно выигрывают у деревянных и по степени утепленности, и по шумоизоляции, и по подгонке всех элементов, что становится надежной преградой для сквозняков и уличной пыли. Да и просто внешне такие окна очень симпатичны и легко выписываются в любой дизайн дома и его помещений.

Одним словом, и при строительстве нового жилья, и при проведении ремонтов вопрос почти всегда однозначно решается в пользу установки именно таких окон. Компаний, больших и маленьких, занимающихся их сборкой в настоящее время – великое множество практически во всех регионах страны. Крупные фирмы в цену на свои окна сразу закладывают и их установку – при больших объёмах производства они могут себе это позволить. Но нередко можно встретить и небольшие частные предприятия, которые требуют за установку отдельную плату – а это по нынешним временам порядка 2,5 ÷ 3,0 тысяч рублей. Понятно, что сразу возникает мысль – столь ли сложна установка пластикового окна своими руками? Нельзя ли на этом сэкономить, проведя самостоятельный монтаж?

Оказывается, это вполне выполнимо. Главное – хорошо разобраться в технологии процесса и сразу подготовить необходимые расходные материалы. Ну и, конечно, при монтаже проявлять повышенную аккуратность, строго следовать инструкциям по установке.

Основные этапы установки пластикового окна

Монтаж металлопластикового окна должен проводиться в четкой последовательности. Эта технология уже выдержала «испытание временем», и вносить в нее коррективы на свое усмотрение будет нецелесообразно.

• В первую очередь проводятся необходимые промеры, делается заказ на оконную конструкцию.
• После того как окно изготовлено и доставлено, проводится демонтаж старых рам, очистка проема, его корректировка – если в этом будет необходимость.
• Следующий этап – подготовка нового окна к монтажу. Она может различаться – в зависимости от выбранного способа установки окна, о чем будет рассказано ниже.
• Самый важный этап – правильная установка окна в проем, его выравнивание по вертикали и горизонтали с оставлением требуемых зазоров, и крепление к стенам.
• Далее, идет герметизация швов между рамой и проемом, обеспечение гидро- и пароизоляции.
• Следующий шаг – установка отлива снаружи и подоконника внутри помещения.
• Проводится окончательная регулировка механизмов окна, установка необходимых фурнитурных элементов.
• Когда в комнате будет производиться отделка – устанавливаются оконные откосы.

Теперь об основных этапах – со всеми подробностями.

Два основных способа крепления пластиковых окон

Прежде чем браться за самостоятельную работу, нужно разобраться немного в теории.

• Во-первых, нельзя приниматься за монтаж окна тому, кто не совсем точно представляет его устройство. Для начала посмотрим на окно снаружи:

1 – Оконная рама, собранная из ПВХ-профиля.

2 – Открывающаяся створка окна, также изготовленная из специального профиля. Может открываться в нескольких плоскостях, например, быть поворотно-откидной. Подвешивается к раме посредством специальных фурнитурных элементов, которые позволяют проводить точную регулировку положения створки.

3 – Центральная стойка – импост, разделяющая общую плоскость всего окна на две или более частей. Материал изготовления – тот же рамный профиль.

4 – Устанавливаемый в открывающуюся створку или непосредственно в рамный профиль (при «глухой» части окна) стеклопакет. Может быть однокамерным (два стекла) или двухкамерным (3 стекла).

5 – Фурнитурные элементы. В данном случае показана ручка открывающейся створки.

6 – ПВХ-подоконник, который обычно заказывают, приобретают и устанавливают одновременно с самим окном.

Теперь посмотрим на то же окно в разрезе (для удобства применена сквозная нумерация, то есть при совпадении позиций с верхним рисунком их номера сохранены):

— Рамный профиль (поз. 1) имеет несколько воздушных камер (обычно от 3 до 5 ÷ 6) – чем их больше, тем выше термоизоляционные качества оконной системы. Профили подсчитываются по горизонтальной линии в направлении с улицы в помещение. В данном случае на рисунке – трехкамерный профиль.

— Внутри профиля расположен армирующий металлический профиль (поз. 7). Этот элемент придает требуемую жесткость конструкции рамы.

— Примерно так же устроен и профиль створки (поз. 2). Количество камер обычно такое же, как и на раме, внутри тоже размещен армирующий металлический элемент (поз. 8)

— Стеклопакет в раме или в створке окна удерживается штапиками (поз. 9).

— На схеме дополнительно показано устройство оконного откоса из ПВХ-панели. Поз. 10 – стартовый профиль, поз. 11 – ПВХ панель, поз. 12 —  наличник, также изготовленный из ПВХ.

Безусловно, у окон различных производителей могут быть свои характерные особенности, отличаться форма поперечного сечения профилей и армирования, количество воздушных камер, конструкция стеклопакета, но все же типовая схема остается такой же.

Более подробно о том, как устроено окно ПВХ, и как правильно подойти к выбору оптимальной его модели, рассказано в специальной публикации нашего портала.

• Во-вторых, необходимо определиться с методом крепления окна в проеме. На практике применяется два основных подхода – монтаж непосредственно через раму дюбелями или анкерными креплениями, или же монтаж с помощью заранее закрепленных на окно кронштейнов (анкерных пластин).

А. В первом случае (на рисунке – слева) рама просверливается насквозь, соосно отверстию в ней делается отверстие и в стене. Крепежный элемент вставляется через раму, затягивается, а его головка затем будет скрыта установленным стеклопакетом или прикрытой створкой.

Достоинства такого метода:

• Окно в проеме устанавливается значительно точнее.
• Прочность крепления всей оконной системы – выше, поэтому такой подход является единственно возможным при больших размерах окон (2000 и более мм по любой из сторон), или там, где предполагаются высокие внешние нагрузки (особо ветреные места, высокая этажность и т.п.)

Недостатки:

• Окно требует обязательной разборки – снятия штапиков и стеклопакетов, открывающихся створок. Для неопытного мастера это – лишняя проблема, так как при демонтаже штапики несложно поцарапать или даже изогнуть, а снятый стеклопакет требует особо бережного отношения. За необходимость разборки такой метод нередко называют установкой с распаковкой окна.
• Нарушение целостности профиля (просверливание его насквозь) снижает его теплоизоляционные качества, и в определенных условиях может спровоцировать запотевание стекол.
• Подобный монтаж занимает больше времени.

Б. Установка на анкерные пластины или иные кронштейны, укреплённые на торцевой части оконной ПВХ-рамы. После выставления окна в нужное положение в проеме, эти платины крепятся дюбелями или анкерами к стене (схематично на верхнем рисунке показано справа).  Подоконник и дальнейшая отделка откосов скроют их из виду.

Достоинства:

• Такой монтаж проводится проще и быстрее, особенно если используются штатные анкерные пластины, которые плотно входят в предназначенные для них пазы на торцевой части профиля.

• Не нарушается целостность профиля – нет нужды сверлить его насквозь.
• Нет обязательной необходимости проводить разборку окна – можно его устанавливать в смонтированном виде. (Из-за этого такой метод иногда именуют «без распаковки»). Правда, это преимущество можно назвать очень условным, сразу по нескольким причинам. Во-первых, чаще всего окна доставляются от производителя в разобранном виде. Во-вторых, монтировать окно в сборе, с установленными стеклопакетами, особенно на высоком этаже – очень сложно и опасно из-за большой его массы. И в-третьих, заполнение оставшихся щелей снаружи, обеспечение наружной гидроизоляции и установку отлива все же удобнее проводить с полностью снятыми стеклопакетами.

Недостаток, в принципе один, о котором уже упоминалось – по прочности установки, по сопротивляемости крупного окна весовым и ветровым нагрузкам этот метод значительно уступает.

Проведение замеров

Сразу же уместно сделать одно очень важное замечание. Хозяевам квартиры, так или иначе, придется обращаться в фирму, которая занимается изготовлением окон, чтобы сделать заказ. Оптимальным будет ситуация, когда придет представитель производителя и самостоятельно проведет все необходимые замеры. Во-первых, у специалиста в этом деле – намного больше опыта, и вероятность ошибки будет минимальная. Замерщики, как правило, знакомы уже со всеми типовыми постройками, и им намного проще разобраться с нюансами оконных проемов. А во-вторых, если вдруг случится так, что изготовленное окно по каким-то причинам вдруг не будет соответствовать проему, то вся ответственность ляжет на работников фирмы, и заказчик будет вправе требовать изготовления правильной оконной конструкции.

Очень часто в серьезных компаниях замер проема входит в стоимость заказа и дополнительно не оплачивается, так что и не надо морочить себе голову.

Если все же решено и замеры провести самостоятельно, то следует вначале разобраться в конфигурации оконного проема.

• В панельных многоэтажках чаще всего встречаются проемы с четвертью – монолитным бортиком с обеих сторон и сверху проёма, образующим таким образом внешний откос окна (на рисунке – слева).
• В кирпичных домах обычно четверти нет – проем образован прямыми плоскостями, перпендикулярными стене (на рисунке – справа).

Замеры разных проемов имеют свои особенности.

Замер оконного проема с четвертью

При замере окна с четвертью учитывается то, что с обеих вертикальных сторон и сверху оконная рама должна находить на четверть на 15 ÷ 25 мм, и при этом еще должен остаться зазор для заполнения его монтажной пеной.

Значит, замер производится следующим образом:

• Снаружи в нескольких местах (сверху, по центру, снизу) строго по горизонтали измеряется расстояние А между противоположными откосами. Учитывая то, что окно должно заходить на них на 15 ÷ 25 мм, к полученному расстоянию добавляют 30 ÷ 50 мм. Так предварительно получают требуемую ширину окна.

Теперь производятся замеры внутри. Определяется ширина проема С в самой широкой его точке, на уровне стены (так же, по горизонтали в нескольких местах – для контроля). Не путать с величиной В, которая показывает расстояние между откосами у самой рамы – этот показатель в данном случае никакого определяющего значения не имеет.

Теперь можно сравнить полученную предварительно ширину требуемого окна с шириной проема. С каждой из сторон по бокам должно оставаться не менее 20 мм на герметизацию монтажной пеной. Имеется возможность подкорректировать заказываемую ширину, так как есть определенный диапазон захода окна на четверть.

• Теперь о высоте окна. Заход рамы на верхнюю четверть остается таким же. Нижней четверти, как правило, в проемах не бывает, так как здесь устанавливаются подоконник и внешний отлив. Для их монтажа необходимо под оконную раму дополнительно использовать установочный профиль. Чаще всего изготовители монтируют его еще в процессе выполнения заказа, но проконтролировать никогда не мешает.

Итак, как правильно промерить и вычислить высоту окна:

Производятся замеры снаружи – от верней четверти до точки, где расположенный под наклоном отлив (если он стоит) касается наружного угла проема (F).

К этой величине прибавляется 15 ÷ 25 мм – это заход рамы на верхнюю четверть. Теперь нужно отнять 30 мм – это высота установочного профиля. Под ним также должен оставаться зазор для герметизации – от 5 до 20 мм. Их тоже вычитают из полученного значения. В итоге должна получиться требуемая высота окна.

Для контроля делаются промеры внутри – от верхней точки проема до подоконника (Е), а затем надо постараться промерить расстояние от верхней поверхности подоконника до «голого» проема (иногда имеет смысл для этого снять подоконник вообще, так как он все равно вскоре будет меняться). Полученная высота проема позволит проконтролировать правильность вычислений – высота окна + подстановочный профиль + не менее 20 мм сверху и 5 ÷ 20 мм снизу для герметизации монтажной пеной.

Примечание – если не планируется установка подстановочного профиля (что само по себе уже является серьезным недостатком), то зазор между рамой и проемом снизу оставляется не менее 40 мм.

Сразу можно сделать замеры для заказа подоконника, отлива и откосов.

• Длина отлива равна расстоянию между четвертями (А) плюс 50 мм. Ширина – расстояние от окна до края проема плюс 20 ÷ 30 мм.

• Длина подоконника – максимальная ширина проема (С) плюс 50 мм. Ширина обычно стандартизирована, и выбирается наиболее подходящий для конкретных условий вариант, с учетом расстояния от рамы до угла между проемом и внутренней стеной плюс желаемое расстояние выступа подоконника наружу (обычно еще 30 ÷ 50 мм).

Замер прямого проема, без четверти.

С простым прямым проемом замеры и расчеты будут значительно проще.

Проем замеряется по вертикали и по горизонтали в нескольких точка, в самых широких местах (на схеме – а).

• Ширина окна таким образом будет равна это расстояние минус две величины монтажного зазора С. Его, как и раньше, берем за 20 мм, то есть в итоге вычитаем 40 мм.
• Высота окна определяется разностью высоты проема, монтажного зазора сверху (20 мм) и толщины установочного профиля (30 мм) и 10 мм зазора под ним. Если профиль не ставится, то монтажный зазор снизу – 40 мм. Итого, от общей высоты проема вычитают 60 мм.

В остальном же замеры остаются такими же, как и при окне с четвертью.

Если измерения проделаны, можно отправляться оформлять заказ. Но еще раз не лишним будет повторить – лучше все же вызвать замерщика на дом, чтобы он учел все возможные нюансы, например, небольшой перекос проема, возникший из-за усадки здания.

Подготовка инструмента и расходных материалов

Пока окно будет изготавливаться, есть смысл заняться приготовлением к дальнейшим работам. Необходимо подготовить инструмент и расходные материалы для установки.

Из инструментов и материалов понадобятся:

	Перфоратор с набором буров (6, 8 и 10 мм) и отбивным долотом-лопаткой		Шуруповерт с набором бит
	Сверло 10.2 мм по металлу		Набор отверток
	Рулетка		Уровень строительный, длиной лучше 300 мм
	Нож строительный		Карандаш для разметки
	Молоток резиновый или специальный пластиковый, для ПВХ-окон		Шпатель, шириной 50 ÷ 60 мм
	Ножовка для резки ПВХ		Ножовка по дереву
	Анкерные пластины – если применяется способ крепления «без распаковки» или комбинированный		Забивные дюбель гвозди, Ø6 мм – для анкерных пластин или Ø10 мм – при креплении через раму.
	Металлические рамные дюбели (анкеры) Ø 10 мм		Саморезы 4×16 и 4×25
	Предварительно сжатая саморасширяющаяся уплотнительная лента (ПСУЛ)		Термо- пароизоляционная лента ППЭ, лучше всего — фольгированная
	Паропроницаемая диффузная лента		Пена монтажная и пистолет для ее нанесения
	Силиконовый герметик – должно хватить маленького тюбика.		Клинья для выставления окна. Можно использовать специализированные пластиковые или же ограничиться деревянными.

Таблица требует пояснения:

I.  В первую очередь, разбираемся с количеством точек крепления. Оно зависит от размеров и конструкции окна. Существуют определенные нормы, которые обеспечивают надежную фиксацию оконной системы. Ниже представлена схема примерного размещения точек крепления. Представлены три самых распространенных варианта — окно с импостом, полностью глухое окно и балконный блок.

Во всех трех случаях фигурируют три основных величины, А, В и С.

А – расстояние от внутреннего угла оконной рамы до точек крепления. Обязательно от угла ставятся две точки, и по вертикали, и по горизонтали. Величину А принимают равной от 150 до 180 мм.

В – максимальное расстояние между соседними точками на одной стороне рамы. Оно принимается равным:

— для «белых» окон ПВХ – не более 700 мм.

— для окон, изготовленных их цветных ПВХ-профилей – 600 мм.

С – расстояние от импоста до точки крепления в сторону большей по площади створки (если две широкие створки одинаковы, то лучше установить крепеж с обеих сторон). Величина этого расстояния – от 120 до 180 мм.

Имея перед глазами такую схему и зная линейные размеры заказанного окна, несложно подсчитать требуемое количество крепежа. Целесообразно даже сразу набросать схему расстановки точек крепления – это будет хорошим подспорьем при проведении работ.

II. Какой тип крепежных элементов будет необходим? Это зависит от стенового материала и от способа крепления окна в проеме.

Если применяется способ крепления «с распаковкой», то есть насквозь через раму, то берутся металлические, рамные дюбели (анкеры) или дюбель-гвозди диаметром 10 мм. При этом анкеры целесообразно применять на бетонных, кирпичных (полнотелый или пустотный кирпич), керамзитобетонных, пенобетонных стенах или сложенных из натурального природного камня. Дюбель гвозди предпочтительнее на стенах, выполненных из материалов, не отличающихся высокой степень прочности на сжатие, например, из легких бетонов или других пористых материалов. Подойдут они и к пустотным блокам и кирпичам.

В случае когда будет применяться установка на анкерные пластины, будет достаточно на каждую точку крепления двух дюбель-гвоздей диаметром 6 или 8 мм. Кроме того, понадобятся сами пластины – и приобретать их лучше в той же организации, которая изготавливает окно – специальные зацепы на пластине должны точно подходить к ПВХ-профилю. Для крепления пластины, кроме того, понадобятся саморезы со сверлящим острием 4 × 25 мм – по одной штуке на каждую точку крепления.

Длина основных крепежных элементов должна быть такой, чтобы, с учетом толщины рамы и ширины монтажного просвета, обеспечивалось минимальное заглубление в толщу стены. Для различных стеновых материалов оно имеет свою величину – смотри таблицу:

Маленькие саморезы 4 × 16 могут понадобиться для крепления отлива и вспомогательных элементов для установки подоконника. Также они нужны, если предполагается с внешней стороны окна установить москитную сетку – ими к профилю рамы крепятся пластиковые кронштейны.

III. Далее, перейдем к уплотнительным и гидроизоляционным материалам.

• Лента ПСУЛ приобретается с расчетом, чтобы хватило на весь периметр окна. Она устанавливается с таким расчетом, чтобы герметизировать зазор между окном и прилегающей четвертью – по бокам и сверху. А снизу она будет крепиться при установке внешнего отлива. Если оконный проем – без четвертей, то, соответственно, ленты понадобится меньше.
• Лента ППЭ с фольгированием – необходимо будет полностью изолировать периметр окна изнутри.
• Паропроницаемая диффузная лента-мембрана – прикроет нижнюю сторону окна снаружи при проеме с четвертью, и желательно проклеить ее по всему периметру, если проем – прямой, без четверти.
• Монтажная пена: оптимальный вариант – приобрести баллоны с «профи»—пеной, для использования которой потребуется и специальный пистолет. Она не дает «неадекватного» расширения, как дешевая, реализуемая в пульверизаторах, и не будет оказывать деформирующего воздействия на стойки рамы. Кроме того, она намного качественнее, долговечнее, наносить ее в нужные места — значительно проще, без излишнего перерасхода.
• Наконец, силиконовый герметик. Он может понадобиться для заделки узких щелей между рамой и подоконником или откосами. При правильной установке щели если и будут, то весьма незначительные, то есть большого количества герметика не потребуется.

И, наконец, предусмотрительных хозяин приобретет пленку, которой закроет предметы мебели, стены, пол в комнате, где будет проводиться установка окна – работа поначалу предстоит достаточно пыльная.

Демонтаж старого окна

После того, как окно изготовлено и доставлено к месту проведения работ, можно двигаться дальше. Понятно, что прежде чем ставить новое ПВХ-окно, необходимо демонтировать старое и освободить проем. Работа эта – довольно грязная и трудоемкая, но без нее не обойтись. Примерная последовательность действий – в таблице ниже:

Миниатюра	Описание выполняемых операций
	В первую очередь снимаются самые крупные створки. Например, если демонтируется балконный блок, то снимается дверь. Есть важный нюанс — снимать створки или двери вместе со стеклами можно лишь в том случае, если конструкция сохранила свою жесткость. Если же окно «играет» или сильно прогнило, то из соображений элементарной безопасности стекла предварительно снимаются и выносятся.
	Все демонтированные части рекомендуется сразу выносить из зоны проведения работ – велик риск случайно разбить старое оконное стекло и получить травму.
	Если сторона окна имеет форточку, то сначала снимают ее. Если не удалось выкрутить старый крепеж петель (а чаще всего так и получается), то придется приложить усилие – обычно этого хватает, чтобы форточка снялась.
	Окна обычно подвешены на петлях, с который их можно снять, просто приподняв снизу монтировкой.
	Все окна и форточки сняты – можно переходить к демонтажу рамы.
	Вначале убирается центральная стойка – импост. Чтобы это было сделать проще, импорт перепиливают ближе к низу рамы. Пилить необходимо ножовкой – на некоторых видеороликах мастера бравируют тем, что применяют для этого «болгарку». Повторять за ними – ни в коем случае не следует – это чрезвычайно опасно!
	Перепиленный импост сам по себе становится рычагом, которые не представит особого труда выломать из рамы.
	Далее убирается нижняя перемычка рамы. Опять же, для удобства демонтажа ее целесообразно перепилить, использовав для этого электролобзик.
	Используя монтировку или гвоздодер в качестве рычага, одну из половин выдёргивают вверх.
	Если в месте ее крепления с вертикальной стойкой есть сопротивление, то можно там помочь себе монтировкой
	После этого аналогичным образом выламывают и вторую половину.
	После снятия нижней перемычки демонтируют подоконник. Его можно подбить молотком со стороны улицы.
	Подоконник снимается и обнажает нижнюю плоскость оконного проема.
	Переходят к вертикальной стойке. Часто она бывает плотно расклинена сверху и снизу. Тогда ее лучше несколько отодвинуть от стены, и также перепилить лобзиком.
	Поочерёдно выдернуть две половинки стойки уже не представит особого труда
	Верхняя часть рамы с одной стороны уже ни на что не опирается, и должна отойти без особых проблем.
	Последняя вертикальная стойка рамы тоже не должна сопротивляться, если ее хорошенько поддеть монтировкой. Иногда для того, чтобы добраться до щели между стойками рамы м стеной приходиться перфоратором скалывать заштукатуренные откосы.
	Последний этап – это очистка освобожденного оконного проема от старого уплотнителя, строительного мусора и т.п. уборка проводится очень тщательно, чтобы проем перед установкой окна остался полностью чистым. Ингода имеет смысл использовать жесткие щетки и пылесос. Весь мусор грузится в мешки и сразу же выносится из зоны проведения работ.

Иногда приходится прибегать и к корректированию проема – удалению дефектов бетонной отливки, остатков раствора и т.п. Выполнить это проще всего перфоратором, установив на него долото-лопатку. Целесообразно также сразу в месте будущей установки подоконника продолбить в стене с обеих сторон небольшие пазы, шириной и глубиной примерно 50 мм и высотой около 30.

После уборки пыли надо бы не полениться и пройтись по всему проему слоем грунтовки глубокого проникновения – это и укрепит в определенной степени поверхность, и улучшит адгезию с монтажной пеной.

Подготовка нового окна к монтажу

А. Если планируется монтаж окна «с распаковкой», то целесообразно еще при оформлении, заказа оговорить, чтобы его привезли в разобранном виде (а так чаще всего и бывает). Если же нет, то придется провести разборку самостоятельно.

• Вначале с глухой створки снимаются штапики. Их можно поддеть тупой стороной ножа или шпателем, начиная от центра. Затем, когда появился первый просвет, его расширяют аккуратным перемещением инструмента в одну и в другую сторону.

Штапик должен выйти из зацепления в пазу и отделиться в замковой части. Тогда останется завести под него пальцы и аккуратно отделить по всей длине. Желательно снятый штапик пронумеровать – чтобы не было путаницы при обратной установке. Но отметку карандашом лучше делать с изнанки – с ПВХ-поверхности карандашный след очень тяжело оттирается.

• Извлекается стеклопакет. Удобнее всего это выполнять специальной присоской, но если ее нет, то можно обойтись и так. Осторожно – стеклопакет – достаточно тяжёлый и может иметь острые края – лучше работать в перчатках.

Обратите внимание, что под стеклопакетом могут располагаться пластиковые вкладыши. Их положение нужно будет каким-то образом отметить, чтобы при монтаже они встали на то же место.

Цены на популярную линейку окон

Окна

Видео: как извлечь стеклопакет из ПВХ-окна

• Из открывающейся створки стеклопакет доставать не требуется – достаточно снять саму створку. Выполнить это совсем несложно. Для начала ручку створки переводят в положение «закрыто» – она смотрит вниз. С обеих петель, с верхней и с нижней, снимается декоративных кожух – он должен легко поддеться тонкой отверткой. Затем переходим к верхней петле. В ней установлен осевой вертикальный штифт, слегка выступающий наружу. Его просаживают вниз, а затем или аккуратно выбивают с применением тонкой отвертки (диаметр ее должен быть меньше диаметра штифта), либо вытягивают, подцепив плоскогубцами.

После этого ручку створки переводят в положение «открыто». Дверца откидывается верхом на себя, а затем снимается поступательным движением вверх с нижней оси. Снятую створку, так же, как и демонтированные стеклопакеты, временно удаляют из рабочей зоны, чтобы случайно не повредить при дальнейших операциях.

Видео: как снимается створка ПВХ-окна

• Следующий шаг в подготовке – высверливание отверстий для крепления окна в проеме. Для этого согласно ранее составленной схеме размещения точек крепления намечаются и слегка накерниваются центры отверстий. В патрон дрели, перфоратора (переключенного на безударное действие) или шуруповерта вставляется сверло по металлу Ø 10,2 мм.

Сверление лучше проводить с внешней стороны рамы. В этом случае сверло, быстро пройдя слой ПВХ, сразу же, без перекоса, упирается в армирующий профиль. После того, как он будет пройден, останется одна несущественная преграда в виде внутренней ПВХ-поверхности рамы. Если изменить направление сверление отверстия, то намного сложнее добиться его перпендикулярности и ровности краев.

• Проверяется наличие подстановочного профиля. Он крепится снизу обычным замковым соединением, входя в пазы рамной части. Если его по каким-то причинам нет, то целесообразно его приобрести и установить. Чаще всего, дополнительного крепления он не требует. Опытные мастера советуют заблаговременно, примерно за сутки до монтажа окна, заполнить полости этого профиля монтажной пеной, чтобы он не стал «слабым звеном» в термоизоляции всей оконной системы.

• С внешней стороны рамы удаляется защитное покрытие. Если этого не сделать сразу, то отделить пленку, побывшую на солнце хоть немного, будет весьма непросто. Да и вообще – снимать снаружи защитное покрытие после установки окна будет сложно. С внутренней стороны удалить это покрытие можно будет и позднее.

Если на окне будет стоять москитная сетка, то сейчас самое время смонтировать для нее кронштейны. Они устанавливаются на саморезы 2 × 16 мм, прикручиваясь к ПВХ-профилю.

Размещение их должно быть таково, чтобы не мешало прижиму окна к верхней четверти проема, и чтобы обеспечивалась надежная фиксация сетки, а также установка и снятие ее поступательным движением ее вверх до упора в верхние кронштейны.

• Последним подготовительным шагом в данном случае – приклеивание ПСУЛ-ленты по трем сторонам окна, на тех участках, где рама будет прижиматься к четвертям проема.

Обычно ПСУЛ размещают с таким расчетом, чтобы между ее внутренней, обращенной к центру окна стороной и краем четверти оставался зазор порядка 3 ÷ 5 мм.

Б. Если предполагается монтаж окна на анкерные пластины, то процесс подготовки будет иметь свои особенности.

— Во-первых, расстекление глухой створки можно и не проводить – достаточно будет снять открывающиеся. Правда, про это уже говорилось, монтаж несколько усложнится из-за большой массы окна.

— Во-вторых, в намеченных точках крепления устанавливаются анкерные пластины. Они имеют зубчатые или ровные зацепы, которые должны идеально совпадать с пазами на внешней части рамного профиля. Достаточно приложить умеренное усилие, например, подбив монтажным молотком – и они встанут на место.

По центру имеется отверстие, через которое они фиксируются к профилю саморезом 4 × 25 мм – он, пройдя через армирующий металлический профиль, надежно удержит пластину в установленном месте. Пластины крепят перпендикулярно раме, а затем изгибают их таким образом, чтобы они при установке прилегали в оконному проему.

На самом проеме, на его откосах, в тех местах, на которые будут приходиться пластины, заблаговременно перфоратором можно проделать углубления. Цель – дойти до стенового материала, отбив ненадежный штукатурный слой (если он есть), и облегчить себе дальнейшую работу по отделке откосов – пластины не будут этому мешать. Впрочем, подобная операция, особенно при установке окна в «голый» проем, обязательной не является – все это затем можно закрыть отделкой.

Остальные действия по подготовке – не отличаются от тех, о которых говорилось выше.

Установка и крепление окна в проеме

Очень аккуратно, с соблюдением всех мер предосторожности и, возможно, дополнительной страховки от опрокидывания рамы наружу, она выставляется в оконный проем. Если проем с четвертями, то рама должна плотно прилечь к ним через наклеенную ПСУЛ.

Следующая важнейшая задача – очень точно выставит раму в вертикальной и горизонтальных плоскостях, и главным инструментом становится строительный уровень. Можно дать один хороший совет – временно закрепить окно примерно по центру сверху на анкерную пластину – степень свободы при этом сохраниться, и работать будет намного проще.

Уровень выставляется на внутреннюю плоскость нижней перемычки рамы – вот почему предпочтительней инструмент длиной 300 мм. Отсутствие завала рамы по вертикали проверяют с прикладыванием уровня со стороны помещения к импосту и к боковым стойкам.

Для обеспечения необходимых зазоров со всех сторон и правильности расположения рамы применяются деревянные или пластиковые клинья.

Пластиковые, безусловно, предпочтительнее, и если есть возможность их приобрести, то это будет идеальным вариантом. Они «работают в паре», зацепляясь один за другой посредством мелких зубьев. Перемещая (подбивая) их один относительно другого, можно выставить нужную высоту с точностью до долей миллиметра.

Можно, конечно, вполне обойтись и деревянными клиньями или подкладками, но часто при этом требуется их подрезка, замена, установка нескольких штук «пирамидой» и т.п.

Клинья должны расклинить окно так, чтобы можно было переходить к его креплению в проеме.

При установке крепежа по методу «с распаковкой», опытные мастера нередко практикуют проделывание отверстия в стене прямо через уже просверленные каналы в рамном профиле. Это вполне допустимо, но только если установщик на все 100% уверен и в качестве стены, и мощности инструмента, и твердости своей руки. Случается, что бур перфоратора натыкается на препятствие, начинается биение, которое, если его не удержать, способно разворотить аккуратное отверстие в ПВХ профиле.

Если же есть какие-то сомнения на этот счет, лучше перфоратором аккуратно наметить центры отверстий, затем снять раму, а потом браться за сверление. Правда, при этом придется вновь выставить окно в прежнее положение и расклинить ее, но с просверленными отверстиями это уже будет сделать несложно.

Анкер вводится в отверстие прямо через раму, подбивается молотком до полного погружения, а затем закручивается, но без «фанатичного» усилия, чтобы головка не деформировала ПВХ-профиль. Если используются дюбель-гвозди, то сначала вставляется пластиковая часть, а затем аккуратно вбивается распорный гвоздь.

Головки крепежа декорируют специальными заглушками, для верности слегка смазав их снизу каплей силиконового герметика.

При установке окна на анкерные пластины процесс еще проще. Им окончательно придается нужный изгиб, чтобы они плотно прилегали к поверхности оконного проема. Прямо через их отверстия пробуриваются дыры в стене Ø 6 мм, в которые устанавливаются и забиваются дюбель-гвозди.

Стандартами определено два крепежных элемента на пластину, хотя, судя по многочисленным фотографиям в интернете, многие мастера ограничиваются одним. Наверное, все же с двумя – надежней, да и стоят они вовсе не дорого. Впрочем, иногда крутизна изгиба пластины просто не позволяет установить два дюбеля.

Герметизация зазоров

После того как окно надежно закреплено в проеме, можно переходить к герметизации зазоров между ним и проемом, установке подоконника и отлива.

Важное замечание – в том случае, когда установщик решил в целях экономии (абсолютно неоправданной) применять недорогую «бытовую» монтажную пену, необходимо сначала провести сборку окна – установку створок и стеклопакетов. Дело в том, что такая пена имеет очень значительное расширительное усилие, способное привести даже к легкой деформации – прогибу внутрь рамного профиля. А даже незначительное искривление может повлечь сложности с установкой стеклопакета или с закрыванием створки, значит, окну необходимо перед запениванием придать «штатную» жесткость.

Заполнение проемов качественной «профессиональной» пеной таких последствий не повлечет. С помощью пистолета, имеющего длинный и удобный в работе мундштук, ведется заполнение снизу-вверх. Ни в коем случае не должно остаться внутренних полостей – пена должна ложиться равномерно и плотно. Остаточное расширение у нее незначительное, что позволяет экономно контролировать ее расход. Особое внимание – узким полостям, например, под постановочным профилем.

Пока окно в разобранном состоянии, ничто не мешает проконтролировать заполнение проемов пеной и снаружи, при необходимости внося определенные коррективы. Особенно это важно, если проем не имеет четвертей.

Если ширина просвета между рамой и проемом более 20 мм, то вероятно, что придётся заполнять пеной в два захода, с паузой между ними в 2 ÷ 3 часа. Качество заполнения от этого только выиграет.

Монтажная полиуретановая пена – отличный утеплитель, но весьма уязвимый. Ее нужно уберечь и от солнечных лучей, и от излишней влажности. Этим стоит заняться сразу же после того, как она полностью застынет (примерно через сутки), и будут срезаны излишки.

Если проем не имеет четвертей, то не стоит затягивать с устройством внешних откосов, которые должны полностью скрыть застывший слой пены от прямого попадания ультрафиолетовых лучей. Решения здесь могут быть разными, например, заштукатуривание или закрытие панелями.

Но в любом случае рекомендуется для начала прикрыть снаружи пену диффузной мембраной – необходимо обеспечить свободный выход водяных паров в атмосферу, не допуская при этом проникновения влаги извне. Влага, если будет скапливаться в толще утеплителя, при замерзании и расширении способна к разрушающему воздействию.

А изнутри используется другая лента – ППЭ, которая обладает и гидро-, и пароизоляционными качествами. Она не допустит изнутри ни прямого попадания воды в слой утеплителя, ни проникновения пара. Кроме того, фольгированный слой, обращенный в сторону комнаты – это еще один рубеж надежной термоизоляции.

Установка подоконника и отлива

А. Установка подоконника может проводиться по-разному. Так, их монтируют на клей или монтажную пену, на специальные кронштейны или же с помощью самодельных креплений, выполненных, например, из прямых подвесов, которые обычно используются с оцинкованными профилями для гипсокартона.

В идеале, подоконник в своём основании должен войти в специальный паз для него на подстановочном профиле. Иногда и сама конструкция рамы подразумевает наличие специальной четверти, рассчитанной именно для сопряжения с плоскостью подоконника. Если ее нет, то тогда панель можно подсунуть под рамный профиль, расклинив снизу для плотного примыкания к нему.

Чтобы проще было разобраться, приводится примерная схема правильного монтажа подоконника и отлива. Обратите внимание на расположение пленочных мембран.

Рассмотрим вариант установки подоконника на монтажную пену, как один из наиболее распространенных.

• Под панель подоконника выставляются клинья (опять же – лучше регулируемые пластиковые), с шагом в 400 ÷ 500 мм. Сама панель раскраивается в точный размер, часто – с учетом небольшого заглубления в стену с обеих сторон. Резать подоконник можно ножовкой с мелким зубом.
• Затем, регулируя высоту клиньев, добиваются, чтобы панель, вставленная в предназначенное ей гнездо на рамном или постановочном профиле, занята точно горизонтальное положение.
• Теперь подоконник необходимо нагрузить, чтобы при заполнении пеной пространства под ним, он не сместился с установленного положения. Нагрузку можно дать, установив на подоконник равномерно по всей длине, к примеру, емкости с водой.

• Пространство под подоконником между клиньями полностью заполняется монтажной пеной. Она будет и термоизолятором, и выступит в роли клея.
• Снимать нагрузку можно будет только после полного твердения пены.

• Если между рамой и подоконником осталась небольшая щель, она аккуратно заделывается белым силиконовым герметиком.

Б. Следующее – установка отлива снаружи. Примерная схема показана на рисунке.

Место крепления отлива уже покрыто паропроницаемой мембраной, которая полностью закрыла монтажную пену. По плоскости проема рекомендовано проклеить полосу ПСУЛ – расположенный под углом отлив будет опираться на нее, чем создастся еще один барьер от проникновения влаги с улицы.

Сам отлив крепится к подстановочному профилю саморезами 4 × 16, с шагом 100 ÷ 150 мм. Он может монтироваться внакладку, и тогда есть смысл промазать его край силиконовым герметиком. Но еще лучше, если его изогнутый край войдет снизу в специальный паз постановочного профиля – тогда бояться проникновения под отлив дождевой воды не придется вообще.

Так же, как и подоконник, отлив имеет смысл несколько углубить плоскость стены с обеих сторон, выдолбив для этого пазы. Их потом несложно будет заделать штукатуркой.

Окончательная сборка окна

Когда установка основных элементов завершена, необходимо привести окно в полностью рабочее состояние.

• Вставляются на место стеклопакеты, с использованием тех пластиковых подкладок¸ которые стояли изначально. Согласно нумерации, монтируются на место штапики. Это удобнее всего делать специальным каучуковым или пластиковым молотком. Штапик должен сесть ровно по всей длине – прямолинейность, слышимый щелчок и отсутствие щели скажут о том, что он четко занял свою позицию.

• Снятые створки устанавливаются на место – как это сделать, уже было рассказано и показано выше. После установки сразу проверяется работоспособность механизма открывания и закрывания створки во всем режимах и плотность ее прилегания к раме.
• Если есть необходимость, производится точная регулировка ПВХ-окна (как это сделать – в специальной статье портала). Если в регулировке нет нужды, то петли закрываются декоративными кожухами.

По сути, установка окна закончена. Нераскрытым остался лишь вопрос монтажа откосов – но эта уже тема для отдельного рассмотрения, которой также уделено внимание на страницах нашего портала.

В завершение – подробная видео-инструкция по монтажу металлопластиковых окон. Читайте, смотрите, оценивайте свои силы, чтобы принять решение – посильной ли станет установка пластикового окна своими руками, или все же есть смысл обратиться за помощью к специалистам?

Видео: инструкция для самостоятельной установки ПВХ-окна

Самостоятельная установка окон

Монтаж окон можно выполнить самостоятельно или воспользоваться услугами сторонней организации. При всей сложности оконных конструкций их установка не требует наличия специального оборудования.

Достаточно ознакомиться с нормами ГОСТ 23166-99 и ГОСТ 30971-02 по вопросам вставки окон и принять во внимание специфические тонкости работы. Все это обеспечит хороший результат.

На демонтаж и установку новых оконных рам со стеклопакетом непрофессионалам потребуется 4 часа. Работники обслуживающих компаний тратят на работу не более часа. Только монтаж конструкций с поворотно-откидным механизмом требует строительных навыков.

Особенности оконных систем

Для начала рассмотрим конструкцию ПВХ-окна. Это позволит разобрать в самом процессе вставки пластиковых окон в квартире своими руками. Делают оконные рамы из поливинилхлорида. Сокращенно изделия называют ПВХ.

Главный элемент продукции – рама из профиля, состоящая из полых ячеек. Проще говоря, профиль – это цельная пластиковая конструкция в виде хлыста. Она разрезается на заготовки для рамы, а после детали герметично спаиваются между собой. Так образуется каркас будущего проема.

Чем больше ячеек (камер), тем теплее будет окно (выше уровень шумо- и теплоизоляции). Оконный профиль может иметь от 3 до 8 камер. В центре изделия помещается специальная вставка, которая обеспечивает жесткость конструкции. В пластиковых системах эта вставка идет из пластика, а в металлопластиковых – из металла.

Дополнительно профиль делят на классы: эконом, стандарт и люкс. Вся заводская продукция выпускается по определенным стандартам. Если нужно поставить дома пластиковые окна с поворотно-откидным механизмом, то следует брать класс качества не менее «стандарт».

Совет! ПВХ-изделия белого цвета чаще приобретают в магазинах. Но могут быть использованы и другие расцветки: под дерево, камень, коричневый, более яркие тона. Цветной профиль выходит дороже белого.

Комплектация ПВХ-окна

Пластиковые блоки отличаются рядом преимуществ – низкая цена, влагостойкость, минимальный уход. Чтобы иметь четкое представление о том, что входит в конструкцию пластикового окошка, нужно рассмотреть каждую его составляющую в отдельности.

Из чего состоит ПВХ-элемент:

• Оконная створка. Считается подвижной частью окна. К раме крепится при помощи шарнирных навесов. На одном блоке может быть несколько створок. Их количество зависит от предпочтений заказчика.
• Рама – конструкция, которая крепится к проему в стене сооружения. Она полностью повторяет форму проема, поэтому товары на заводе делают по индивидуальным замерам.
• Стеклопакет. Это несколько стекол. Они расположены параллельно друг другу, но при этом герметично скреплены между собой. Их устанавливают в створки и раму. Количество стекол, их толщина выбираются заказчиком самостоятельно. Есть одно-, двух и трехкамерные стеклопакеты.
• Уплотнители. Позволяют закрыть стыки между элементами оконного блока.
• Фурнитура. Это петли, ручки, замки и прочие детали. Они отвечают за правильную работу створок.
• Штапики – пластиковые планки, которые фиксируют стеклопакеты в посадочных местах створок и рамы.

Все окна состоят из указанных элементов, но индивидуальная конструкция, технические и физические характеристики, качество изделий могут отличаться. Производители самостоятельно меняют параметры, что позволяет выпускать продукцию, которая кардинально отличается друг от друга.

Можно ли самому вставить дома пластиковые окна

Монтаж оконных конструкций в офисе или в доме относится к работе средней степени сложности. Процедура включает в себя 2 главных момента – демонтаж старого блока и установку нового. Если вставлять дома пластиковые окна самому, то процесс займет в среднем 3-4 часа. Когда пользуетесь услугами сторонних специалистов, то потребуйте от них гарантию на монтаж, иначе снимается гарантия от производителя.

Совет! Берите окна зимой, тогда есть шанс получить хорошую скидку. Важно выбирать изделия в компании, которая сразу выполняет монтажные работы. Тогда получите гарантию на фурнитуру до 5 лет.

Выполняем замеры

Когда будете делать заказ на оконные системы, то производитель потребует от вас определенные размеры. Это высота и ширина блока, длина и ширина откоса и подоконника. Для начала не упустите важный нюанс. Определите, какой у вас проем, с четвертью или без.

Внимательно изучить оконный проем. Если там есть наружная часть, то перед вами проем в четверть.

Измерение выполняется таким образом:

• Делают замеры самой узкой части, так что длину и ширину придется померить в нескольких местах.
• Находим наименьшее значение. К нему прибавляем 3 см.
• Если проем ровный, то замеры делают другим способом. Сначала вычисляют ширину. После отнимают от нее 3 см. Измеряют высоту, от которой вычитают 5 см.

Чтобы узнать размеры подоконника, следует к ширине проема внутри добавить 10 см. Для водоотлива выполняем то же самое, только снаружи блока. Ширина подоконной доски подбирается заказчиком самостоятельно. Лучше, если она будет немного выступать за батарею.

Предварительно необходимо понять для себя, из каких составных частей будет изготовлена будущая оконная конструкция. Это могут быть трех-, одно- или двухстворчатые изделия. Продумайте механизм открывания, с какой стороны будет стоять глухарь. Важно выбрать тип фурнитуры.

Если заказывайте сразу все окна в квартире, то знайте, что ширина проемов в помещении может быть разной. Но вот высота блока должна быть одинаковой. После замеров подбирается самый маленький размер.

Оконные проемы могут располагаться от пола на различном расстоянии. Обычно расстояние от пола до окошка составляет 80 см, а вот на балконе можно поставить блок со стеклопакетами во весь рост. В частном домовладении витражи делают на усмотрение хозяев.

Совет! При проведении замеров нужно учесть, что оконная система под воздействием скачком температуры может расширяться и сужаться. Следует оставить в проеме небольшое пространство. Минимальный размер указан в нормах ГОСТ.

Особенности замеров для остекления лоджий и балконов

Для уточнения ширины блока следует замерить длину проема на балконе, куда будут ставить новое окно. От полученной величины отнимается 7см с каждой из сторон. Это расстояние нужно для установки углового профиля, в которому подсоединяют конструкции боковых элементов лоджии. Высота будет равняться расстоянию от опоры до крыши балкона. При этом придется добавить 3 см для зазора.

Замеры окон в загородных коттеджах, на дачах

Чтобы правильно в доме монтировать пластиковые окна, нужно для начала выбить с обеих сторон часть откосов. Обычно оконный проем в коттеджах немного превышает установленный элемент. В результате при демонтаже одновременно извлечется часть материала, которая использовалось для заполнения пространства. Если не учитывать этот момент, то замеры будут выполнены неправильно.

Совет! Если нужно поставить французское остекление, то высота берется от крыши до пола. Боковые элементы замеряют таким же образом, но от ширины отнимают 7см для углового профиля и 3см зазора со стеной помещения.

Подготовка к установке

Монтаж конструкции начинается с удаления старой конструкции. Даже неопытные строители быстро справляются с такой задачей.

Для работы понадобятся такие инструменты:

• фомка;
• пилка или электрический лобзик;
• шуруповерт;
• строительный уровень;
• перфоратор;
• анкера или пластины для крепления окна;
• резиновый молоток белого цвета для установки штапиков;
• рулетка;
• карандаш или маркер;
• шпатель;
• саморезы;
• белый силикон;
• монтажная пена;
• шестигранник на 4 мм.

После демонтажа старой оконной конструкции внимательно осмотрите проем. Нужно удалить выступающие обломки, сгладить выбоины. Для этого понадобится раствор цемента. Такой подход позволит сэкономить на монтажной пене.

При установке пластиковых конструкций своими руками, учитывайте такие нюансы:

• раму нужно тщательно закрепить;
• блок до посадки на пену следует ровно выставить по вертикали и горизонтали, иначе в будущем изделие просто перекосится;
• со всех сторон оконная система задувается пеной.

Выбираем вариант крепления блока. Если на анкерные дюбеля с распаковкой, то нужно вынуть створки и стеклопакеты. При монтаже небольшого окна на анкерные пластины, можно не разбирать конструкцию. Наружную часть рамы следует просто освободить от защитной пленки.

Совет! Важный этап подготовки оконного профиля к монтажу – это соблюдение норм по защите монтажного шва. Для этого используют в работе рекомендации по установке оконных систем по ГОСТ.

Использование защитных лент

В климате со значительными скачками температур может появиться конденсат при использовании окон. Он вызывает появление плесени и грибка на стенах, которые прилегают к оконному проему. Избежать таких проблем помогут уплотнительные ленты.

Их всего 3 вида – это гидроизоляционная лента, ПСУЛ и пароизоляционная внутренняя лента. Они служат для защиты монтажного шва блока от УФ-лучей и влаги, дополнительной тепло-и и звукоизоляцией.

У каждого изделия свое место для крепления:

• ПСУЛ. Наклейка полоски выполняется на наружную сторону проема.
• Пароизоляционная лента используется для защиты внутренней стороны блока.
• Гидроизоляционная лента используется в нижней части оконного блока. Можно наклеить внутри помещения или на улице.

В продаже есть уплотнители разной ширины. Желательно брать продукцию не менее 10-12 см. Если щель между стеной и проемом будет более 20 мм, то ленты просто не хватит для наклейки одновременно на стену и окно.

Как монтировать оконный блок

Схема крепления элемента выглядит следующим образом:

1. По всему проему фиксируем конструкцию при помощи клиньев.
2. Определяем, насколько точно относительно проема стоит рама.
3. Крепим профиль специальными болтами.
4. Фиксируем раму шурупами к деревянной части.
5. Герметизируем ПВХ-конструкцию при помощи монтажной пены.

Это общие рекомендации, которые помогут правильно поставить на даче или в квартире пластиковые окна. Но для начала рассмотрим все варианты монтажа. От выбранного способа будет зависеть технология установки оконной конструкции.

Виды монтажа

«Посадить» окно в проем можно на анкера или пластины. Каждый из этих вариантов имеет свои плюсы и минусы. При выборе следует учитывать материал стен в помещении.

Совет! Если оконный проем в панельном или кирпичном доме, то нет разницы в крепеже. Не стоит выбирать монтажные пластины, если пытаетесь поставить пластиковые окна своими силами в здании из пеноблоков или газобетона.

Установка без распаковывания или на анкерные пластины

При этом способе не нужно снимать штапики и вынимать стеклопакет. Пластины выпускают универсальными или конкретно для профильной системы. Сначала снаружи к раме крепят металлические анкера, а после пластины закрепляют к стенам. Это легкий способ, но не самый надежный. Раму может легко перекосить при сильном ветре.

Такой вариант выбираем для монтажа средних или небольших окон. Новички даже без строительных навыков смогут «посадить» окно без распаковки. В результате меньше ошибок в работе со стеклопакетами и с настройкой фурнитуры.

Монтаж с распаковкой или на дюбеля

В раме сверлят отверстия для анкеров, которые затем вбивают в стену. Это непростой способ монтажа ПВХ-окон, но крепление получается надежным. Используют этот вариант для вставки больших окон. Тут есть свои минусы. Во время работы с рамой и стеклопакетом даже опытные монтажники могут разбить систему, заработать трещину на стекле.

Процесс монтажа длительный. Для демонтажа стекол штапик поддевается шпателем, затем вытаскивается. Сначала снимают вертикальные планки, а после горизонтальные. Минимум 1,5 ч профессионал выделяет на 1 окно, новички тратят больше времени.

Совет! Обязательно промаркируйте все штапики со снимаемого стеклопакета. В будущем так будет проще поставить элементы на прежнее место. Во время производства блока тонкие пластины по месту определяются специальной линейкой. Любые зазоры в 1-2мм будут видны на стыке вертикального и горизонтального штапика.

При необходимости можно задействовать 2-а варианта крепления с учетом материала стен здания. Первый крепеж располагается на расстоянии 12-15см от внутреннего угла профиля. Остальные делают на расстоянии 60-70см друг от друга. На каждой части профиля делают не менее 3-х креплений. Размещение анкеров зависит от вида профиля, габаритов и цвета оконных конструкций.

Делаем отлив

Перед установкой водоотлива клеят уплотнитель из гидроленты. Следующий шаг – монтаж компрессионной полосы. Если последнего изделия нет, то просто используют монтажную пену. Иначе отлив для отвода и удаления воды будет громыхать при сильном ветре или дожде.

Элемент окна заводится под профиль либо крепится к раме при помощи саморезов. Размещают его с уклоном, чтобы вода стекала вниз. Защитить конструкцию от попадания влаги, грязи и пыли внутрь помещения поможет обработка зазоров, трещин и швов герметиком.

Собираем оконную систему

Когда профиль надежно прикреплен к стене здания, можно начинать сборку стеклопакетов. Процесс проходит в 4 этапа:

1. Стекла вставляют в штапики.
2. Выполняется проверка работы всех створок.
3. Швы конструкции заделывают пеной. Состав должен немного выступать за края проема после высыхания. Остатки аккуратно срезаются ножом.
4. Трещины и зазоры проклеиваются защитной лентой.

Важно помнить, что швы по периметру окна заполняются пеной не более чем на 90%.

Устанавливаем подоконник

Монтаж ПВХ-окон своими руками не был бы полным, если не поставить подоконную доску. От этого этапа зависит красивый вид оконного блока, удобство использования конструкции. При этом поверхность не должна закрывать теплый воздух от батареи.

Подоконник можно поставить своими руками по следующей инструкции:

1. Подрезаем доску. Она должен входить в подготовленный проем, упираться в профиль.
2. Зазор в 1 см позже можно закрыть откосами.
3. Готовим подушку. Под сам подоконник ставим деревянные колышки длиной не менее 10 см. Они будут выступать основой.

Важно помнить, что подоконник должен быть плотно прижат к проему снизу. Ставят его в помещении под небольшим наклоном. Угол наклона должен быть не выше 5º.

Совет! Чтобы монтажная пена уселась, нужно на подоконную доску поставить что-то тяжелое. Утяжелитесь сразу убирают, когда герметик засыхает.

Перед обработкой подоконника монтажной пеной, обязательно проверьте, насколько хорошо элемент держится на своем месте. Если все сделано верно, то дополнительные крепежи не понадобятся. Для временной фиксации используйте 5л банки с водой. Их можно поставить на подоконник на время высыхания герметика.

Правила использования монтажной пены

Температура воздуха на улице или в помещении должна быть на уровне от — 10°С до + 30°С. Идеальные показатели – это температура +20°С, а влажность на уроне от 60% до 80%. В зависимости от параметров оконной системы рассчитывается количество пены.

Вес одного флакона должен быть до 850г-920г. Пенообразующего состава там всего 750г. Производители обещают на выходе пену объемом 45-50 л. Важно учитывать заполняемые объемы. При большом количестве щелей, неровностей и зазоров, можно рассчитывать на заполнение в среднем 15-20 л одним баллоном.

Ошибки вставки окон, которые нужно избегать при монтаже

Есть ряд тонкостей при «посадке» оконных блоков в проем. Если их учитывать в работе, то это позволит продлить срок службы конструкциям.

Вот ряд из них:

• Не рекомендуется делать установку окна штапиками наружу. Это снижает антивандальность системы. Штапики легко вытащить руками, после снять стеклопакет не составит труда.
• Аккуратно выравнивайте оконную раму в уровень при монтаже блока, иначе процесс закрывания, открывания створок будет затруднителен.
• Нельзя фиксировать раму только монтажной пеной. Следует провести крепление анкерами к стене, иначе оконный блок просто вывалится.
• Обязательно придется защитить герметик от УФ-лучей и влаги. В этом поможет уплотнительная лента.

Выполняя все рекомендации по установке, можно самостоятельно смонтировать оконную конструкцию в квартире. Если надумаете вызвать на дом профессионалов, то сможете проконтролировать работ мастеров на любом этапе.

Делайте замеры проема максимально тщательно, а установку оконного блока под четким соблюдением инструкции. Даже незначительная деталь, на первый взгляд, способна испортить саму конструкцию.

Правильное снятие замеров

Перед покупкой ПВХ окон надо сделать замеры. Это очень ответственная операция, так как от этого зависит качество будущего монтажа пластиковых окон своими руками.

 Можно пригласить для этого специалиста из фирмы, где будут заказываться оконные блоки, но можно выполнить замеры самостоятельно.

Проблема только в том, что пластиковые окна изготавливаются по индивидуальным заказам по предоставленным размерам.

Если замеры предоставляет заказчик, то фирма-изготовитель снимает с себя ответственность, если окно не подойдет из-за неправильно снятых размеров.

Чтобы правильно сделать замеры ПВХ окон надо знать, что существует два типа проемов: с четвертью и без. Четвертью называются выступы на окнах с уличной стороны вокруг проема, которые не дают окну вывалится наружу и дополнительно предохраняют от потери тепла. Четверть надо учитывать при замерах. На рисунке слева изображено окно с четвертью, а справа без четверти.

Все замеры выполняются с помощью рулетки. Каждый замер меряется в трех местах: по краям и в середине. За основу берется меньший. Таким образом, можно посчитать, сколько времени уйдет на замеры.

При замерах окон без четверти сначала снимаются размеры проема по вертикали. Чтобы получить высоту заказываемого окна, надо от размера проема по вертикали отнять 5 см. Чтобы получить, ширину от размера проема, измеренного по горизонтали, отнимается 3 см.

В дальнейшем, когда будет выполняться монтаж окон ПВХ своими руками, с каждой боковой стороны рамы, а также сверху пространство по 2 см будет заполняться монтажной пеной.

При замерах окон своими руками с четвертями измеряется расстояние по горизонтали, а затем и к нему надо прибавить 3 см, что будет шириной окна. Для определения размера высоты окна измеряется расстояние от нижнего проема до верхней четверти.

Далее следует выполнить замеры своими руками наружного отлива и подоконника. На сколько окно будет углубленно внутрь проема, зависит от владельца. Его обычно располагают на 1/3 от наружной плоскости вглубь. Исходя из этого меряется ширина слива и подоконника. К полученным размерам надо прибавить 5 см.

При измерении ширины подоконника надо учитывать расположение батарей, они должны закрываться наполовину. Кроме того, 2 см надо оставить, чтоб завести подоконник под раму. По длине надо оставить в запасе 15 см.

Вообще, подоконники и отливы продаются готовых размеров, но необходимо иметь свои размеры, чтобы купить наиболее подходящие по размерам. Стоит приобрести боковые заглушки для подоконника и отлива, только надо посчитать, сколько их нужно.

После снятия всех замеров своими руками составляется замерный лист, в котором будут отражены результаты измерений и ваши пожелания, касающиеся конфигурации окна, на понятном для специалиста языке. Все чертежи выполняются с видом изнутри помещения, размеры указываются в миллиметрах.

При заказе конфигурации надо нарисовать самостоятельно схему ПВХ окна. На ней надо показать, сколько будет глухих частей, сколько створок и как они будут открываться. Существует три типа створок:

Крестиком обозначается глухая часть, треугольник указывает, как открывается створка и где находятся петли.

Важно при заказе уточнить, какая будет система крепления окна, она может быть двух видов:

• пластиковое окно закрепляется через раму во время монтажа;
• опорная арматура, служащая для закрепления рамы, монтируется на этапе производства.

Более распространенным является первый вариант, но он предполагает полную разборку пластикового окна при монтаже.

Второй вариант лучше использовать, если предполагается устанавливать пластиковое окно небольших размеров самостоятельно.

Если вес конструкции слишком большой, то нужен помощник, когда будет выполняться установка пластикового окна.

Организационные работы

Положительным качеством монтажа окон из пластика самостоятельно, является в том, что монтаж окон своими руками вы произведёте более тщательно, чем множество специализированных работников.  Всё — таки, если вы не обладаете навыками монтажа подобных окон и никогда не видели, как это делают, то лучше всего воспользуйтесь  услугами специализированных рабочих.

В какое время лучше всего осуществлять монтаж пластиковых окон?

Осуществлять смену окон лучше всего с мая по сентябрь, а также установку окон лучше всего делать в сухую погоду.

Монтаж пластиковых окон можно осуществлять и в зимнее время, но в том случае, если на улице температура воздуха не меньше минус пяти градусов. Иначе требуется установить специальный тепловой экран.

Также не рекомендовано осуществлять монтаж окон и сильную жару. Очень важным моментом при смене окон считается не только их установка, но и точные замеры, и точный выбор.

Замер окон

Прежде, чем приобрести новое пластиковое окно, нужно сделать измерения оконного проёма и по полученным данным купите готовое окно или сделайте заказ на изготовление окна. Когда вы заказываете окно по своим размерам, то оно соответственно идеально впишется в проем вашего окна.

Готовые же окна изготавливают по стандартным размерам и поэтому в проём вашего окна оно может и не встать как надо.

Порядок замера

Итак, замер окна нужно делать так:

1. Сначала делают замер оконного проёма внутри по ширине, от стены. Если на окне есть откосы, то их убирают, чтобы сделать точный замер.
2. После этого делают измерения высоты проёма, при этом нужно учитывать тип подоконника. В том случае, если дом является панельным, то обычно подоконник является, частью плиты и поэтому пластиковое окно будет устанавливаться именно на него. Но если подоконник съёмный, то замеры делают от начала плиты.
3. Затем по мере возможности делают измерения глубины оконного проёма и для этого убирают часть штукатурки или убирают планки с боков окна.
4. Измерения с наружной стороны делают следующим образом, вначале делают замеры ширины и высоты проёма, потом убирают немного штукатурки, затем начинают измерять глубину проёма между окном или стеной.

Если возможно перед замерами снимите отлив и посмотрите есть ли окантовка снизу или поверхность прямая.

Окно не должно вплотную вставляться в проём, между окном и проемом должен быть небольшой зазор, так как ему нужно расширяться или сужаться, это будет зависеть от температурных изменений.

Требования к зазорам

Минимальные размеры зазоров должны быть такими:

• Окно до 1м 20 см отступ должен быть в 15 мм;
• Окно до 2 м 20 см  отступ составляет 20 мм;
• Окно до 3 м отступ составляет 25мм.

Когда будете заменять окно, необходимо учесть что окно, должно входить в проём для окна, только на некоторое количество сантиметров. Это нужно, чтобы стеклопакет не был в стене и для того чтобы сделать откосы.

Сделаны все замеры, учтены  все нюансы и в итоге получен необходимый размер оконного профиля. Теперь вы можете идти в фирму и заказывать окно или брать готовое подходящее вашим параметрам.

Демонтаж старого окна и подготовка проёма

После того как вы уже купили окно и погода позволяет его установку, то можно делать его монтаж. Необходимо учитывать, что все работы будут довольно пыльными, поэтому все вещи лучше убрать или накрыть плёнкой.

После того как вы сделали все подготовительные работы начинайте демонтаж старого окна, а для того чтобы убрать старое окно, используйте зубило, монтировку и молоток.

1. Вначале снимают форточку или створку, которая меньшего размера.
2. Затем  ножовкой или электрическим лобзиком необходимо сделать распил перегородки между створками и вытащить её из рамы.
3. Далее мы распиливаем  часть рамы пополам, лучше всего распил делать снизу и затем её убираем.
4. Когда работы по демонтажу рамы совершены, убираем все неровности при помощи зубила, молотка или перфоратора и проделываем канавки по бокам, это нужно чтобы подоконник заходил чуть в стену.

До установки пластикового окна, необходимо хорошо убрать оконный проём от грязи и немного увлажнить его.

Затем можно приступить к подготовке окна к установке.

Отсутствие мостиков холода

Монтажный шов – это узел, где происходит стыковка конструкций стены и окна, обладающих совершенно различными свойствами, в том числе, и в плане теплотехники

И важно исполнить узлы таким образом, чтобы не возникало мостиков холода на оконных откосах. . В основном, проблема мостиков холода – это проблема однослойных конструкций стен, которые применялись в домах прошлых лет (сплошной кирпич, керамзитобетон и т.д.)

В таком случае слабой зоной является сама стена вокруг оконной коробки в силу ее низкого сопротивления теплопередаче. На откосе появляется участок с температурой поверхности ниже точки росы. На этом участке, во-первых, происходят высокие теплопотери, во-вторых, на нем выпадает конденсат. Если конденсация влаги на откосе происходит часто, то впоследствии на этих местах может образоваться грибок (плесень). То же самое относится к проемам без четвертей. При их отсутствии опасность мостиков холода серьезно возрастает, и здесь следует особо внимательно продумать теплотехнику узлов примыкания

В основном, проблема мостиков холода – это проблема однослойных конструкций стен, которые применялись в домах прошлых лет (сплошной кирпич, керамзитобетон и т.д.). В таком случае слабой зоной является сама стена вокруг оконной коробки в силу ее низкого сопротивления теплопередаче. На откосе появляется участок с температурой поверхности ниже точки росы. На этом участке, во-первых, происходят высокие теплопотери, во-вторых, на нем выпадает конденсат. Если конденсация влаги на откосе происходит часто, то впоследствии на этих местах может образоваться грибок (плесень). То же самое относится к проемам без четвертей. При их отсутствии опасность мостиков холода серьезно возрастает, и здесь следует особо внимательно продумать теплотехнику узлов примыкания.

Важная рекомендация – при отсутствии четвертей применять оконные коробки шириной не менее 130 мм. При узкой оконной коробке качественная заделка шва затруднена и высока вероятность мостиков холода. Приведенные в ГОСТе варианты с фальш-четвертями из уголков или из наличника возможны только при наличии наружной штукатурки, и все равно остаются проблемными с точки зрения теплотехники.

При наличии в стене эффективного утеплителя (минеральной ваты или негорючих пенополистиролов) окно должно стоять или в плоскости утеплителя, или за четвертью из утеплителя. В стенах, где комбинируются газобетон с наружной облицовкой и четвертями из кирпича, как правило мостиков холода также не возникает благодаря хорошим теплотехническим качествам газобетона.

Оформление откосов

Откосы служат декоративным элементом, улучшают тепло- и звукоизоляцию и предотвращают запотевание окон. Они предохраняют монтажную пену от разрушения под действием средовых факторов. Если пренебречь этими деталями, пена будет впитывать воду и разрушаться, в результате чего качество изоляции будет с каждым годом все хуже.

Чаще всего используют пластиковые откосы. Они сочетаются с самими окнами (можно выбрать панели под цвет рамы), легко моются, не выгорают на солнце. Служить они могут 20 лет и более. Нарезать панели можно лобзиком или специальным ножиком. Еще один вариант – отделка гипсокартоном: под ним можно организовать утепление минватой или пенопластом. Однако во влажных комнатах можно устанавливать лишь некоторые виды таких листов. Также практикуется отделка плиткой, металлопрофилем, сайдингом. Внутри помещения можно использовать и дерево, предварительно обработанное антигрибковыми пропитками.

Иногда откосы оштукатуривают. Это дешевая и простая процедура, совместимая с окрашиванием проема. Однако утеплить окна в этом случае не получится, из-за чего на них будет оседать конденсат. Если используется краска, она должна хорошо переносить влагу и действие прямых солнечных лучей.

Тип утеплителя выбирают в соответствии с состоянием проема и области вокруг стыка рамы и стен, а также ее шириной. Если в этой зоне много неровностей и дефектов, хорошо использовать минвату. Если плоскости гладкие, а зазор узкий (5 см и менее), подойдет изовер или пенополистирол толщиной 3 см.

Пластиковые откосы монтируют на каркас. По периметру саморезами фиксируются деревянные планки

При этом важно контролировать ровность уровнем. Стартовые полосы крепятся по кромкам некрупными саморезами

Профиль в форме буквы F нарезают по высоте откоса и фиксируют к планке при помощи степлера. Панели вставляют в стартовые детали, а под пластик укладывают утеплитель. Затем соединяют конструкцию с F-профилем. Если после монтажа откосов обнаружились неровности в стыковых местах, их заделывают силиконовым герметиком.

Подобным же образом выполняется оформление с использованием сэндвич-панелей. Это утепленный тип облицовки, уже имеющий прослойку из минеральной ваты. Если после монтажа панели в профиль имеется свободное место, его надлежит заделывать монтажной пеной, а не цементом.

Замеры окон

Выполняя необходимые замеры, нужно обратить внимание на то, что оконные проемы существуют с четвертью и без. Соответственно и формулы вычисления размеров у них разные

Для первого случая мы должны измерить ширину проема между существующими четвертями, это делается в самом узком месте. А затем к полученным цифрам прибавить 3-4 см – это и будет шириной нашей пластиковой рамы

Помимо этого, важно произвести проверку: самое большое расстояние между вертикальными четвертями не должно превышать расчетную ширину блока

Высота определяется путем замеров между верхней четвертью и нижней поверхностью проема окна.

Если оконный проем без четверти, искомые величины можно получить, отняв от вертикального размера 5 см (чтобы поставить подоконник) и 3 см от горизонтального.

При определении размеров подоконника и отлива стоит учесть такие детали:

1. Часто размеры подоконника выбирают, исходя из его функциональности. Он должен накрывать отопительные батареи и на нем должны помещаться комнатные цветы;
2. По длине подоконник берут превышающий на 8-10 см проем окна, его края должны утопиться в полости откоса приблизительно на 4-5 см;
3. Размеры отлива вычисляют с учетом планируемого утеплителя. Рекомендуется оставлять его выступающим на 5-10 см от стены.

Особенности замеров балконных окон

При вычислении ширины балконных окон за основу берется протяженность парапета, именно на него будет налегать вся конструкция. Также с обеих сторон необходимо отнять по 6-7 см, которые понадобятся для монтажа углового профиля, с помощью него соединяются оконные блоки лицевой и боковых частей

Расстояние от крыши до перил, за исключением разницы в 2,5-3 см, которые важно отставить на зазоры для крепления, будет являться высотой

Касательно боковых балконных рам, их размеры определяются тем же способом. Единственное, от ширины нужно отнять 6-7 см для монтажа углового профиля, а также 2,5-3 см для зазора от стены до окна.

Особенности замеров окон в частных домах и постройках старого фонда

Осуществляя замеры окон в частных домах и постройках старого фонда, рекомендуется предварительно отбить с двух сторон часть откосов (на участках замеров). Это делается для того, чтобы посмотреть, что представляет из себя пространство, занятое под оконный проем. Очень часто случается, что там присутствуют обветшавшие цементный раствор и различные утеплители, которые способны посыпаться в процессе разборки имеющегося окна. Положительным моментом здесь является то, что новую пластиковую конструкцию можно будет несколько увеличить за счет расширения очищенного оконного проема.

Самостоятельная установка пластиковых окон

До установки на место створки и стеклопакеты должны обязательно стоять в вертикальном положении, для чего их приставляют к стене, уложив на пол картон. Ставить элементы можно только на ровную поверхность.

Монтаж окна

Монтажные работы производятся в такой последовательности:

1. Из верхних петель створок при помощи отвёртки или плоскогубцев вынимают штифты (за них нужно браться снизу), после чего створки движением вверх снимают с петель. Из глухого окна нужно вынуть стеклопакет, поддев штапики ножом или шпателем.

2. На раму наносится разметка, обозначающая положение крепёжных элементов. Оптимальный шаг — 40 см, от углов и импоста следует отступать 15 см.
3. Оснастив дрель сверлом по металлу, согласно разметке просверливают в раме отверстия. Засверливаться нужно с внешней стороны.

4. Раму устанавливают в проём, при этом между ней и торцами проёма прокладывают пластиковые распорные клинья в виде уголков (можно заменить деревянными брусками). Клинья желательно располагать напротив отверстий для крепежа.

5. Регулируя положение клиньев, устанавливают раму так, чтобы монтажные зазоры со всех сторон имели равную ширину.
6. При помощи уровня и отвеса выставляют раму в строго вертикальное положение.
7. Через отверстия в раме наносят разметку на стену.
8. Сняв раму, просверливают в стене при помощи перфоратора, оснащённого сверлом по бетону, отверстия под анкеры или дюбели глубиной 6–10 см. В отверстия устанавливаются гильзы крепёжных элементов.

9. Снова устанавливают раму и ввинчивают крепёж. На данном этапе его нужно только наживить.

10. Регулируют положение рамы при помощи отвеса и водяного уровня, после чего завинчивают крепёж окончательно. Завинчивать дюбели или анкеры с силой нельзя, так как они при этом выгнут профиль. Нужно остановиться, как только шляпка скроется в профиле либо даже когда она будет выступать из него на 1 мм.
11. Створки или стеклопакеты устанавливаются на место. Следует проверить, легко ли открываются створки, хорошо ли работают петли и прочая фурнитура.

12. Проём и раму обрызгивают водой. После этого, двигаясь снизу вверх, зазор между рамой и проёмом поворотно-круговыми движениями заполняют монтажной пеной. Заполнение следует выполнять в несколько приёмов, каждый раз обрабатывая участок длиной в 25–30 см. При таком подходе перерасход герметика будет исключён (монтажная пена при высыхании сильно увеличивается в объёме).

13. Изнутри и с внешней стороны швы закрываются сначала пароизоляционной лентой (снизу она должна быть фольгированной), затем — специальными нащельниками.

Видео: установка пластикового окна в панельном доме

Монтаж подоконника

Подоконник прикручивается к подставочному профилю после установки окна.

Подставочный профиль необходим для крепления подоконика и защиты окна от промерзания

Подробно процесс крепления подоконника освещён в данной статье: http://postroika.biz/6000-ustanovka-plastikovogo-podokonnika-svoimi-rukami.html

Монтаж откосов

Окно без откосов будет выглядеть незавершённой конструкцией, через которую, независимо от количества камер, будет поступать холод извне и уходить тепло изнутри помещения.

Установку этих элементов следует произвести в течение 3-х дней после монтажа окна. Наилучший вариант — установить их в тот же день. Подробно монтаж откосов описан здесь: http://postroika.biz/454-ustanovka-plastikovyh-otkosov-na-okna-svoimi-rukami.html

Монтаж отливов

Со стороны улицы нужно к подставочному профилю прикрутить при помощи саморезов водоотлив. Место соединения должно быть абсолютно водонепроницаемым, для чего его тщательно обрабатывают герметиком.

Края водоотлива нужно завести в отверстия глубиной в несколько сантиметров, специально вырезанные в стене при помощи перфоратора.

Порядок установки водоотлива

Что нужно знать владельцу деревянного дома?

Процесс монтажа ПВХ окна очень зависит от материала изготовления стен. В случае с конструкциями из кирпича и пенобетона различия сводятся только к величине заглубления анкеров. С проемами из бруса и сруба все немного сложнее.

Если стены дома сделаны из древесины, вам нужно запомнить ряд важных правил. Во-первых, приступать к установке ПВХ окон в деревянный дом рекомендуется не ранее чем через год, а еще лучше через 2 года после завершения строительства дома. Данное требование продиктовано тем, что в течение этого времени материал дает усадку. Наименьшей величиной и периодом усадки характеризуется клееный брус. Во-вторых, окна не устанавливаются прямо в проем. Изделие можно монтировать исключительно в деревянную коробку. Она защитит ПВХ окно от деформации. Блок не должен иметь никаких дефектов, следов поражения насекомыми и гнилью и т.д. Прежде чем начинать какие-либо работы, древесина в обязательном порядке должна быть обработана антисептиком.

Через 1-2 года усадка не прекращается полностью, но является уже не такой сильной. После установки ПВХ окон и завершения отделочных работ она тоже будет происходить. Именно поэтому вверху между коробкой и проемом нужно оставить зазор в 30-70 мм. Размер этого зазора подбирается с учетом типа и влажности строительных материалов. После завершения монтажа данный зазор необходимо заполнить джутом и закрыть наличниками.

Строительные нормативы не устанавливают каких-либо четких рекомендаций в отношении материалов для подоконников и отливов. Как правило, применяются стандартные отливы, идущие в комплекте с ПВХ окном. Подоконник можно сделать деревянным или полимерным. Нижний профиль можно опирать непосредственно на подоконник из дерева, т.е. это изделие вы можете при желании установить до монтажа окна. Или же можно не избавляться от старого подоконника, если он нормально сохранился.

Опытные строители дают очень полезную рекомендацию, которой нет в нормативных документах, но она будет полезна любому человеку, решившему выполнить самостоятельный монтаж ПВХ окна. Древесина пропускает испарения. Если не предпринять никаких действий по этому поводу, данные испарения будут постепенно ухудшать свойства монтажной пены. И чтобы предотвратить увлажнение пены, вдоль линии ее нанесения следует наклеить пенополиэтиленовую фольгированную ленту.

Монтаж подоконников

Монтаж подоконника во многом сходен с процедурой крепления отлива. Вместо гидроизоляции в этом случае используют пароизоляционную пленку.

Подоконник монтируют на направляющие из дерева, устанавливаемые под прямым углом к оконной конструкции и по всей ее протяженности. Расстояние между соседними элементами – 0,3-0,4 м

При установке важно соблюдать наклон внутрь комнаты в 2-3 градуса, чтобы конденсат не накапливался в углах, а стекал свободно

После выравнивания позиции подоконника его вставляют под нижний край рамки. Нижний зазор запенивают, а на изделие ставят тяжелый предмет. Когда пена застынет, она будет хорошо зафиксирована на месте.

Установка пластиковых окон своими руками. Пошаговая инструкция

Все операции технологии установки оконной конструкции в проем не слишком сложна. Но нужно выполнять тщательно все этапы, ничего не пропуская и не торопясь. Вот основные этапы работы:

Подготовительные операции (о них написано в предыдущих разделах).
Установка подготовленной рамы в проем

Здесь особенно важно добиться, чтобы окно встало в проем без перекосов, строго вертикально. Со всех четырех сторон раму укрепляют монтажными клиньями.

Использовать для монтажа рамы деревянные импровизированные клинья не рекомендуется

Клинья могут быть изготовлены из дерева, но только в заводских условиях: из специальных пород древесины, с пропиткой составами, предотвращающими гниение.

Прямо через подготовленные в пластике отверстии бурят перфоратором отверстия в стенах. Анкера ставят в нижнюю часть, но не затягивают полностью. Опять контролируют вертикальность расположения оконной конструкции в проеме, при необходимости положение корректируется.
Сверлятся отверстия под остальные анкера, анкера устанавливаются на место без затягивания.
Последняя проверка правильности положения окна. Если все нормально, анкера затягиваются до конца.

Не рекомендуется перетягивать анкера слишком сильно. Пластик рамы может деформироваться от чересчур сильного натяжения.

Окно собирают и проводят проверку. Все рамы должны легко открываться, не распахиваясь и не захлопываясь самопроизвольно.
Если все в порядке – герметизируются все проемы между рамой и стеной. Все проемы тщательно запенивают.

На этом установка окна завершена. Осталось поставить на место подоконник и отвесы. Также после установки окна требуется выполнить операцию по отделке откосов.

Крепление по ГОСТ

Также ГОСТ предусматривает четко указанные расстояния, на которых должны располагаться крепежи и другие конструктивные элементы. Все эти параметры разработаны, исходя из того, что в зависимости от условий и температуры окна могут слегка деформироваться.

Минимальные расстояния между крепёжными элементами не должны превышать:

• для коробок профилей ПВХ белого цвета: 700 мм;
• для коробок из цветных профилей ПВХ: 600 мм;
• расстояния от внутреннего угла оконного блока: 150 — 250 мм;
• импостного соединения до крепёжного элемента: 120 — 180 мм

Эти размеры всегда можно проверить с помощью лазерной линейки.

Рекомендуемые минимальные заглубления (глубина ввинчивания) и посадки дюбелей

Крепление на гибкие анкерные пластинынаиболее эффективно сопротивляется нагрузкам, направленным перпендикулярно плоскости оконного блока, таким как ветровые нагрузки, а также эксплуатационные нагрузки, возникающие при открывании створок светопрозрачной конструкции.

Угол изгиба пластины выбирается по месту и зависит от величины монтажного зазора. Пластины крепят к оконным блокам до их установки в проемы с помощью строительных шурупов диаметром не менее 5 мм и длиной не менее 40 мм. Гибкие анкерные пластины крепят к внутреннему слою многослойной стены пластмассовыми дюбелями со стопорными шурупами (не менее 2 точек крепления на каждую пластину) диаметром не менее 6 мм и длиной не менее 50 мм. Одно из условий применения монтажных пластин — это дальнейшая отделка откосов оконного проема оштукатуриванием или облицовкой «сухим» способом.

Обратите внимание на то, что анкерная пластина крепится к стене, а не к штукатурному откосу и должна находиться под уплотнительными лентами, которые используются при монтаже!!!

Особенность анкерных пластин заключается в том, то их применение делает невозможной установку наличников, закрывающих монтажный шов без дополнительных мероприятий по заглублению пластин в откос и последующей заделки углублений штукатурным раствором, шпатлевкой.

Пластиковые окна из цветного ПВХ лучше крепить только на анкерные пластины, т.к. коэффициент линейного расширения цветного пластика в 1,5-2 раза выше, чем у белого, и соответственно температурные деформации больше.

Подготовительные работы

Перед их проведением в первую очередь из помещения, в котором предстоит осуществлять монтаж пластикового окна необходимо убрать мебель и другие предметы, что способны мешать. Все что нет возможности вынести, и может испачкаться, нужно оклеить полиэтиленовой пленкой с использованием малярного скотча. Отделку стен и пола возле оконного проема также не помешает обезопасить посредством указанных материалов, если в комнате их замена в ближайшее время не предвидится.

Подготовка оконного проема

В итоге в месте проема, перед тем как ставить пластиковое окно в обязательном порядке нужно снять краску, а также убрать весь мусор и пыль. Если монтаж совершается в деревянном доме в ранее эксплуатируемую коробку, то требуется до проведения установочных работ состругать ее верхний слой, что за предыдущий период службы подвергся разного рода неблагоприятным воздействиям. Если нет полной уверенности в качестве верхнего покрытия, и имеются опасения, что со временем произойдет отслоение, то лучше выполнить его снятие.

Когда дом не из древесины, то необходимо убедиться в отсутствии выступающих элементов, устранение которых можно выполнить, пользуясь соответствующим ручным или электрическим инструментом, а также выбоин, трещин и щелей в месте проема. При обнаружении участков с наличием таких и подобных повреждений требуется осуществить их выравнивание посредством обыкновенного цементного раствора. В результате необходимо добиться максимальной ровности проема, поскольку это оказывает существенно влияние на легкость дальнейшей установки. По окончании следует убрать весь образовавшийся в ходе подготовительных работ мусор и пыль.

Подготовка пластикового окна

Ее нужно производить в такой последовательности:

Первым делом следует осуществить вытаскивание штифта, который вставлен в верхнюю петлю, благодаря чему удастся добиться отделения створки от рамы

Для этого необходимо выполнить его осторожное поддевание внизу посредством плоскогубцев и отвертки.
Дальше при небольшом совершенном приподнимании требуется осуществить снятие створки с нижней петли. Если предстоит монтаж глухого пластикового окна, то из него следует произвести вынимание стеклопакетов, что чего надо заранее извлечь сначала продольные, а потом поперечные штапики

Для их удаления можно прибегать к использованию ножа или шпателя, острие которых необходимо аккуратно помещать в зазор и неспешно смещать, чтобы избежать повреждения стекла.

Важно! Установить пластиковое окно небольших размеров можно, избежав снятия створок или стеклопакетов, если при его фиксации воспользоваться монтажными пластинами. При наличии возможности лучше исключить нарушение целостности конструкции, оставив ее в первоначальном виде.

1. На следующем этапе требуется под углом прислонить стеклопакет или створку к стене, разместив на ровной поверхности, на которую необходимо предварительно застелить картон или другой мягкий материал.

Обратите внимание! Категорически запрещается размещать стеклопакет или створку плашмя, а также ставить с перекосом, поскольку даже мелкий камешек, что может оказаться под основанием, способен привести к образованию трещин.

1. Далее с наружной стороны рамы следует произвести снятие защитной пленки. Если этого не совершать заблаговременно, то в дальнейшем будет значительно тяжелее и потребуется прибегнуть к применению специальных средств, к примеру, воспользоваться строительным феном.
2. Следом вне зависимости от вида крепежей, посредством которых будет осуществляться фиксация, нужно произвести разметку мест их будущего расположения. Специалисты рекомендуют соблюдать шаг в 40 см или слегка меньше, а в соответствии с нормами расстоянии между ними не должно превышать 70 см. По стандарту от углов и импоста требуется делать отступ в 15 см. При использовании монтажных пластин их надо предварительно перед проведением установочных работ привинтить к раме саморезами. Если в ходе закрепления применяются анкера или протяженные саморезы, то под них требуется делать отверстия. Для этого необходимо пользоваться сверлом по металлу, посредством которого надо осуществлять работы с наружной стороны рамы.

Временами от некоторых специалистов можно услышать о потребности до совершения монтажа пластикового окна производить оклеивание защитной пленки ПСУЛ, но при этом нередко люди, которые устанавливают его своими руками самостоятельно, сталкиваются с неудобствами и утверждают, что благоразумнее выполнять ее фиксацию по завершении процесса.

Установка пластиковых окон на даче: мастер-класс за 14 шагов

 Шаг 1. Подготовьте окно.

Прежде чем приступать к установке окна, с рамы следует снять все створки, а в местах глухого остекления вынуть стеклопакеты, сняв штапики. Если придется вынуть стеклопакет, промаркируйте штапики, чтобы затем установить каждый на свое место.

Шаг 2. Осмотрите подставочный профиль.

Надо убедиться в наличии уплотнителя между подставочным профилем и нижним бруском рамы. В нашем случае подставочный профиль стыкуется к раме через силиконовую уплотнительную ленту и проложен внутри утеплителем. Этого достаточно, чтобы защитить нижнюю часть рамы от обледенения при монтаже на пену. Если уплотнитель отсутствует, открепите профиль от рамы, уложите уплотнитель и закрепите профиль на место.

Шаг 3. Снимите защитную ленту с внешней стороны окна.

Обычно это делают перед установкой, но можно и после – главное не забыть. Под воздействием солнца лента за месяц пристанет к профилю намертво, и счистить ее, не оставив на раме царапин, будет очень сложно.

Шаг 4. С наружной стороны рамы прикрепите держатели антимоскитной сетки.

Чтобы она легко снималась и ставилась, расстояние между нижним и соответствующим ему верхним держателем должно быть на 1,5 см больше высоты самой сетки.

Шаг 5. Крепим анкерные пластины к раме саморезами после предварительного засверливания.

Для крепления оконного блока в проеме используют строительные шурупы, распорные дюбели или анкерные пластины. Легче работать с анкерными пластинами: удобнее выравнивать окно и не нужно сверлить большие сквозные отверстия в раме. Количество крепежных элементов определяется ГОСТом: расстояние между точками крепления должно быть не более 700 мм, а расстояние от внутреннего угла рамы до крепления – 150–180 мм.

Применение анкерных пластин имеет 2 ограничения: проем окна должен быть шире рамы не более чем на 3–4 см (зазор по 1,5–2 см с каждой стороны), и монтажную пену нужно брать профессиональную, высокого качества. Анкерные пластины надежно удерживают окно в заданной плоскости, но не защищают раму от выгибания, если ее распирает дешевой пеной.

Убедитесь, что зазоры по бокам рамы с обеих сторон одинаковые.

Шаг 8. Проверьте точность исполнения работ.

Подбирая подкладки, постоянно контролируйте по уровню положение окна относительно вертикали и горизонта, а также следите за тем, чтобы раму не перекашивало – ее диагонали должны быть равны.

Если стена тонкая, концы пластин можно загнуть внутрь помещения.

…и с наружной.

Подкладки, которые вы использовали для выравнивания окна, остаются на месте – их закрывают со всех сторон монтажной пеной.

В нашем примере окно смонтировано на пену, а защита монтажной пены от ультрафиолета и влаги планируется после отделки фасада. Но правильнее все же сразу вести монтаж с уплотнительными и пароизоляционными лентами. Окно примеряют к проему, устанавливая его с равными заступами. Карандашом отмечают на внешней стороне рамы положение четвертей или границы проема, по этим линиям, перед тем как начать выравнивать окно, снаружи наклеивают предварительно сжатую уплотнительную ленту (ПСУЛ). Со стороны помещения для защиты монтажной пены от водяных паров по всему периметру наклеивают пароизоляционную ленту.

Шаг 12. Проверьте герметичность шва.

Часто по углам или вокруг анкерных пластин остаются отверстия – эти места нужно осмотреть особенно внимательно. Закройте все отверстия пеной.

Клапан устанавливают в положении “открыто”. Чаще всего его не приходится закрывать даже в сильные морозы – клапан почти не выпускает тепло.

Благодарим ООО “Декёнинк Рус” и компанию “Фабрика окон” за помощь в подготовке материала.
