InstallatIon and
operatIng manual
seCtIonal-750/1200/Fast-750
Related Manuals for DoorHan Sectional-750
Summary of Contents for DoorHan Sectional-750
-
Page 1
InstallatIon and operatIng manual seCtIonal-750/1200/Fast-750… -
Page 2: Table Of Contents
Table of conTenTs Intended use ……………………….3 KIt ComposItIon ……………………….3 general saFetY InstruCtIons to FoloW at InstaltIons …………..3 tols …………………………..4 saFetY at InstalatIon ……………………..4 speCIFICatIons ……………………….5 dimensions ……………………….6 description ……………………….6 asem BlY …………………………6 pre-check ……………………….. 6 Connection of operator to guide ………………….
-
Page 3: Intended Use
InTenDeD Use This manual is for operators DOORHAN SECTIONAL KIT COMPOSITION automatic system seCtIonal is intended for use with residential № name Quantity balanced gate (moderate use). operator the system consists of an electromechanical motor-reducer, an electronic control unit and a light lamp, located in common case. this radio control button system is secured to ceiling and opens automatic gate by motion of chain.
-
Page 4: Tols
doorHan.
-
Page 5: Specifications
SPECIFICATIONS Model Sectional-750 Sectional-1200 Supply voltage range, V 180-240 Current frequency, Hz Motor voltage (V dc) Maximum consumed power (W) Force (Н) max. 1200 Duty type short-time duty — 5 minutes Light lamp (V ~/W) 230 / 25 max.
-
Page 6: Dimensions
DescrIPTIon DESCRIPTION Case cover panel cover Key panel Control board motor-reducer transformer light lamp microswitch adapter protection cover ASSEMBLY Pre-check design of the gate shall meet the requirements of automation. In particular, check correspondence of the aperture dimensions with the dimensions, specified in the manual, as well as aperture material rigidity.
-
Page 7: Connection Of Operator To Guide
INSTALLATION Have only the certified personnel, which was trained at the authorized centres doorHan, carry out installation of the item. • to ensure maximum safety, the operator shall be installed only, when the gate is closed. •…
-
Page 8: External Release (Optional)
ManUal releasIng aUToMaTIc sysTeM MANUAL RELEASING AUTOMATIC SYSTEM In the case of power failure (1). When the door is in closed position: pull down on the rope and dis-engage the clutch, this will allow the door to be lifted with easily. (2). When the door is in the open position: pull down on the rope once, this will allow the door to move downward to the closed position.
-
Page 9: Wiring
WIrIng WIRING Important: Before beginning work with the operator (connection, maintenance), do always disconnect supply voltage. Button control Main panel Reciever 433 MHz Photocell Door +12V Motor 230 V (L/N) note: Basic kit does not include photocells. photocells are supplied optionally. type of photocells for use – universal, infra-red with no and nC contacts.
-
Page 10: Programing
PrograMMIng PROGRAMMING Preparation put the slide in locked state. turn on the power supply, an indicator on the operator will light up and a sound signal will be heard. If the programming is not completed, the settings will not be saved. If there is a mistake in any of the settings, you can turn off the power and restart programming.
-
Page 11: Automatic Closing (Factory Preset: 0 — Function Is Off)
3 sec press “+” or “�” for changing force level � Automatic adjustment (max force level 20 kg) PrograMMIng If the force level is set too low, the door moving will be affected when the mechanical Press to “p” to save the settings structure of the door is not well�balanced Transmitter Control Button Settings Set in the factory…
-
Page 12: Remote Control Delete
If the gate requires repairs, contact the authorized centres doorHan. MAINTENANCE maintenance shall be carried out by the personnel, which was trained and certified at the authorized centre doorHan. replacement of fuses shall be performed by the personnel, which is certified to perform electric operations.
-
Page 13: Possible Malfunctions And Trooble Shooting
PossIble MalfUncTIons anD Trooble sHooTIng POSSIBLE MALFUNCTIONS AND TROOBLE SHOOTING to avoid electrical shock all operations on setting and connection shall be carried out by the qualified and licensed personnel. Malfunction Possible reason Solution operator does not run 1. no power 2.Fuse is damaged 1.
-
Page 14: Note
noTes I n s t a l l a t I o n a n d o p e r a t I n g m a n u a l s e C t I o n a l — 7 5 0 / 1 2 0 0…
-
Page 15
noTes I n s t a l l a t I o n a n d o p e r a t I n g m a n u a l s e C t I o n a l — 7 5 0 / 1 2 0 0… -
Page 16
120 Novaya street, Akulovo village, Odintsovo district, Moskow region, 143002 Russia Tel: +7(495)933–2400, 981–1133 E–mail: info@doorhan.ru www.doorhan.com…
Содержание
- Инструкция настройки автоматики
- Инструкция потолочного привода дорхан 750
- Инструкция потолочного привода дорхан 750
- Удобство использования инструкции DOORHAN
- Автоматика DOORHAN для распашных ворот (инструкции):
- Автоматика DOORHAN для роллет (инструкции):
- Автоматика DOORHAN для откатных ворот (инструкции):
- Автоматика DOORHAN для секционных ворот (инструкции):
- Аксессуары DOORHAN (инструкции):
- Шлагбаумы DOORHAN (инструкция):
- Ассортимент известного производителя
- Потолочный привод Doorhan Sectional 750 для гаражных ворот.
- Описание Doorhan Sectional-750 привод
- Потолочный привод Doorhan SECTIONAL-750 для гаражных секционных ворот
- Описание, особенности настройки и установки Doorhan SECTIONAL-750.
- Монтаж и настройка автоматики Doorhan Sectional 750 для гаражных ворот
Инструкция настройки автоматики
Полная настройка потолочного электропривода гаражных ворот включает в себя
- регулировку крайних положений верхнего и нижнего
- регулирование усилия хода полотна по направляющим
- программирование дистанционных пультов
Инструкция по настройке конечных положений полотна электропривода Sectional-750 (SE-1200; Fast-750)
1_ Настройка верхнего конечного положения гаражных ворот
Нажимаем и удерживаем клавишу » P » пока не загорится » 1 «. Далее отпускаем и опять нажимаем » P «, начнет мигать » 1 «.
Далее клавишей » + » устанавливаем необходимое верхнее положение полотна ворот. Нажатием клавиши » P » сохраняем данное положение полотна гаражных ворот.
2_ Настройка нижнего положения полотна полотна гаражных ворот
Нажимаем и удерживаем клавишу » P » пока не загорится » 1 «.
Далее жмем » — «, режим переключается на канал №2. Жмем » P «, пока цифра 2 заморгает. Клавишей » — » регулируем необходимое конечное положение полотна. Сохраняем данное положение нажатием » P «.
Итоговое сохранение верхнего и нижнего положения полотна гаражных ворот:
Нажимая клавишу » + » устанавливаем цифру » 1 » на дисплее. Далее жмем клавишу » P » в течении 5 секунд. На дисплее появится » 0 «.
Программирование полностью сохранено и завершено.
НАСТРАИВАЕМ ПУЛЬТ
Инструкция настройки пульта ДорХан для потолочного привода Sectional-750 (SE-1200; Fast-750)
На дисплее электропривода нажимаем и держим кнопку R. Должен на мекунду появиться и погаснуть еще один ноль.
После этого выбираем нужную кнопку на пульте и жмем на нее два раза. Пульт запрограммирован!
ВИДЕОИНСТРУКЦИЯ
Программируем пульт SE-750 (SE-1200); Настройка верхнего, нижнего положения и усилия ворот.
НАСТРАИВАЕМ ОТКАТНЫЕ АВТОМАТИЧЕСКИЕ ВОРОТА
Инструкция настройки пульта ДорХан для привода откатных ворот Sliding 800 (SL-300; SL-1300; SL-2100)
1.Удерживаем клавишу программирования платы электропривода.
Отпускаем клавишу и нажимаем уже на пульте ДорХан кнопку (2 раза), которую выбрали для данного открытия устройства.
ВИДЕОИНСТРУКЦИЯ
Программируем пульт Sl-300 (Sl-800; Sl-1300; Sl-2100) новая плата привода; Плата привода без защитного кожуха.
Источник
Инструкция потолочного привода дорхан 750
НАСТРАИВАЕМ ПРИВОД ГАРАЖНЫХ ВОРОТ СЕРИИ DOORHAN SECTIONAL
Инструкция привода Sectional — 750 ( Sectional-500; Sectional-1200; Fast-750)
Настроить пульт ДорХан для гаражных ворот:
На приводе ДорХан удерживаем клавишу R. Появится и исчезнет второй ноль.
Далее на пульте жмем 2 раза кнопку, которую хотите запрограммировать.
Настроить конечные положения гаражных ворот ДорХан:
В первую очередь настраиваем верхнее положение полотна ворот
Удерживаем кнопку P для выбора канала привода, появится цифра один.
Отпускаем и еще раз нажимаем клавишу P, цифра один начинает мигать.
Далее кнопкой + выставляем нужное нам верхнее положение полотна гаражных ворот.
Для сохранения верхнего положения нажимаем кнопку P.
Внимание! Только при настройке верхнего и нижнего положения,
а потом полном выходе из настройки электропривода сохраняются все манипуляции.
ВИДЕОИНСТРУКЦИИ
Как настроить пульт на гаражные ворота; Настроить конечные положения полотна ворот;
Скачать инструкцию электропривода DoorHan Sectional-750 (в формате PDF) инструкция
Скачать инструкцию электропривода DoorHan Sectional-1200 (в формате PDF) инструкция
Скачать инструкцию скоростного электропривода DoorHan Fast-750 (в формате PDF) инструкция
Источник
Инструкция потолочного привода дорхан 750
АВТОМАТИКА ДЛЯ СЕКЦИОННЫХ ВОРОТ
СКАЧАТЬ (инструкция Sectional 800 pro)
СКАЧАТЬ (инструкция SHAFT 20)
СКАЧАТЬ (инструкция Sectional 750-2100)
СКАЧАТЬ (инструкция Sectional серия PRO)
АВТОМАТИКА ДЛЯ УЛИЧНЫХ ВОРОТ
СКАЧАТЬ (инструкция Sliding 300-800)
СКАЧАТЬ (инструкция Sliding 1300-2100)
СКАЧАТЬ (инструкция Swing 3000; 5000)
СКАЧАТЬ (инструкция привода ARM-320)
СКАЧАТЬ (инструкция платы привода распашных ворот PCB-SW)
СКАЧАТЬ (инструкция платы привода откатных ворот PCB-SL)
Новосибирск 8(383)380-30-03; Кемерово 8(3842)766-522; Новокузнецк 8(3843)799-782; Барнаул 8(3852)39-09-02;
Омск +7(951)383-33-22; Томск +7(923)746-67-93; Бийск(953)03-777-35; Горно-Алтайск +7(951)383-33-22;
DoorHan Siberia Copyright © 2020 . 383servis. All Rights Reserved.
Бесплатно круглосуточно техническая поддержка DoorHan +7-800-200-98-99
Источник
Удобство использования инструкции DOORHAN
Все устройства DoorHan отличаются простотой и комфортом применения. На нашем сайте вы найдете любые инструкции для всех видов автоматики Doorhan. Благодаря этим инструкциям можно оперативно и просто настроить пульт для любого выбранного устройства. Эти инструкционные пособия позволят выполнить всю работу самостоятельно, без привлечения специалистов, услуги которых придется оплачивать дополнительно. И если установка обязательно должна проводиться профессионалами, имеющими определенные знания и опыт, то инструкция, подобранная к автоматике на нашем сайте, позволит все сделать своими силами.
Все документы представлены на русском языке в удобном для каждого пользователя формате. Вся информация – точная и достоверная и полностью соответствует оригиналам в бумажном формате. Если вы потеряли или испортили инструкцию, то можете просто зайти на наш сайт, выбрать свою модель и скачать документ.
Этот производитель известен своей надежностью и удобством использования, поэтому многие пользователи выбирают именно его. Большая подборка инструкций по всем видам автоматики поможет выбрать руководство для любой модели.
Все инструкции очень понятные, поэтому и неопытный пользователь легко их поймет и оперативно выполнит все действия. Грамотная установка продлит срок работы качественной автоматики.
Автоматика DOORHAN для распашных ворот (инструкции):
Автоматика DOORHAN для роллет (инструкции):
Автоматика DOORHAN для откатных ворот (инструкции):
Автоматика DOORHAN для секционных ворот (инструкции):
Аксессуары DOORHAN (инструкции):
Шлагбаумы DOORHAN (инструкция):
Многим известна автоматика проверенного временем производителя Doorhan. Она разработана специально для использования в сложных условиях российского климата, рассчитана на среднестатистического пользователя, поэтому ее основными достоинствами являются:
- высочайшее качество;
- демократичные цены;
- долгий срок работы и высокая степень надежности.
Ассортимент известного производителя
Doorhan является автоматикой, которая может создавать работу без перебоев. Среди многообразия систем данного производителя есть спецоборудование для распашных, секционных ворот. Основная задача данной автоматики – отличная защита участка. Эта задача выполняется с соблюдением высокого комфорта. В ассортименте компании – богатый выбор электроприводных устройств, каждое из которых предназначается для оснащения конкретных видов ворот: приводные механизмы для складных, секционных, рулонных. Можно выбирать автоматическое устройство по техническим и эксплуатационным параметрам.
Источник

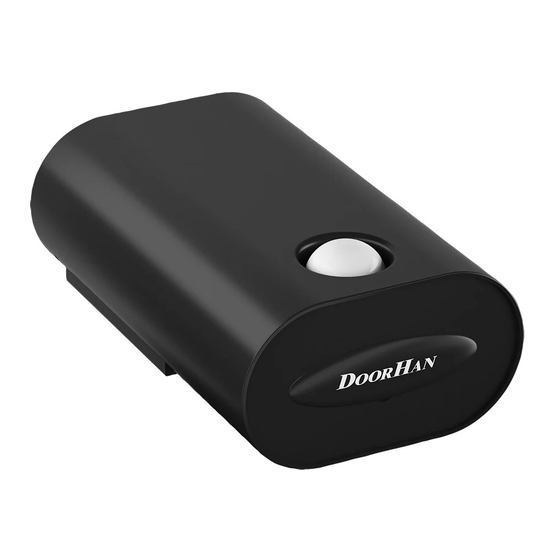

Потолочный привод Doorhan Sectional 750 для гаражных ворот.
Описание Doorhan Sectional-750 привод
Составные элементы системы SE-750
- Корпус
- Боковые крышки
- Кнопки управления
- Блок управления
- Мотор-редуктор
- Трансформатор
- Лампа освещения
- Микровыключатель
- Шлицевая втулка
- Защитная крышка
Программирование и настройка работы привода осуществляется при помощи цифрового дисплея и кнопок.
2.- кнопка входа в режим программирования P
4 — дисплей с индикаторами
230 (50/60 Гц) Напряжение питания мотора, В =24 Максимальная мощность, Вт 150 Максимальный ток двигателя, А 10 Скорость открывания, м/c 0,11 Интенсивность использования, % 50 Тяговое усилие, Н 750
Габаритные размеры привода Doorhan Sectional 750 и направляющей, монтажные размеры
Источник
Потолочный привод Doorhan SECTIONAL-750 для гаражных секционных ворот
Цена мелк. опт Позвоните нам руб.
Описание, особенности настройки и установки Doorhan SECTIONAL-750.
Электро привод потолочного типа для автоматизации секционных гаражных въездных ворот.
Подходит для ворот высотой до 2,8 метра и площадью не более 10 кв. м. Привод со встроенным блоком управления и радиоприемником, питание системы 220В, питание мотора 24В.
Оснащен встроенной лампой, цифровым дисплеем, закрытыми декоративной крышкой. Управление — при помощи цифрового меню на дисплее.
Скорость 11 см/с. Интенсивность использования 50%. Плавный старт и плавная остановка, регулируется электронно.
Простой и быстрый монтаж.
Корпус из ударопрочного пластика.
Настройка привода Doorhan SE 750 Sectional
1. Кнопка записи радиокода (R)
3. Кнопка входа в режим программирования (P)
4. Индикатор кодирования и сигнала передатчика
5. Индикатор работы привода и программирования
Кнопки настройки находятся под декоративной защитной крышкой.
Монтаж и настройка автоматики Doorhan Sectional 750 для гаражных ворот
Приводы используются для бытовых секционных ворот, в основном на частных объектах. Необходим зазор между потолком и створкой (при ее поднятии) не менее 45 мм.
Пределы границ использования автоматики SE-750 от Дорхан
Монтаж привода Doorhan SE-750
Монтаж базового комплекта + радиоуправление ЦЕНА: 4000 руб
Монтаж базового комплекта + радиоуправление + фотоэлементы ЦЕНА: 5000 руб
