Пробоотборник для зерна инструкция по эксплуатации

Пробоотборник пневматический типа УППМ-1 предназначен для механизированного отбора проб зерна и маслосемян из кузовов автомобильного транспорта по всей высоте насыпи, включая придонный слой, с целью получения представительных проб, характеризующих качество продуктов, поступающих на предприятия по переработке зерна и маслосемян.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Устройство и принцип работы пробоотборника

Пробоотборник состоит из следующих составных частиц: стоек 1, рамы 2, подвижной рамки 3, механизма отпускания и подъема, щупов 4, пневмотранспортной системы, сборника пробы 7, электрооборудования.

В исходном положении рамка подвижная 3 со щупами 4, находится в крайнем верхнем положении.

При наличии автотранспорта с продуктом в зоне действия пробоотборника, механизм опускания и подъема погружает щупы в массу зерна или маслосемян. Механизм обеспечивает погружение щупов до уровня 1,2 м от поверхности дорожного покрытия и подъема на высоту 3,4 м.

Механизм опускания и подъема состоит их 4-х щупов, соединенных с пневмосистемой, двух электродвигателей, двух редукторов и двух цепных контуров.

На двух щупах из четырех установлены конечные выключатели с подпружиненными штангами, нижние концы которых опущены на 50 мм ниже нижней части щупов.

Пневмотранспортной системой, состоящей из вентилятора 5, циклона-разгрузителя 7, воздухопроводов, за время прохождения насыпи щупами, зерно перемещается по материалопроводам 9 и осаждается в мерный стакан циклона-разгрузителя.

При прохождении насыпи зерна штанга щупа упирается в дно, преодолевает сопротивление пружины и воздействует на конечный выключатель, включая «реверс» электродвигателя механизма опускания и подъема, что приводит к подъему рамки со щупами.

В крайнем верхнем положении срабатывает конечный выключатель 8 и электродвигатель отключается.

Вентилятор пневмосистемы пробоотборника включается и выключается кнопками «Пуск», «Стоп».

Шкаф с пультом управления обеспечивает коммутацию систем управления электродвигателями и работу пробоотборника в автоматической режиме.

Пробоотборник УППМ-1

Рама 2 представляет собой сварную конструкцию из проката и устанавливается на подрамник.

Стойки рамы попарно являются направляющими для рамки подвижной 3.

Рамка подвижная, закрепленными на ней щупами перемещается вверх и вниз по направляющим рамы.

Приводной механизм смонтирован в верхней части рамы.

Вентилятор ВВД-5 смонтирован на подрамнике.

Пробоотборник возможно установить на существующую опорную конструкцию старых «ковшовых» систем пробоотборников.

В комплект поставки пробоотбоотборника входит:

• Стойка, шт
• Рама с приводом, шт
• Рама подвижная, шт
• Щуп, шт
• Вентилятор ВВД-5, шт
• Циклон-разгрузитель ЦРк-250 с улиткой, шт
• Стакан мерный, шт
• Выключатель путевой, шт
• Воздухоматериалопровод гибкий, комплект
• Шкаф с пультом управления, шт
• Паспорт на вентилятор ВВД-5, шт
• Паспорт на циклон-разгрузитель ЦРк-250, шт
• Паспорт на пробоотборник, включающий техническое описание, инструкцию по монтажу и эксплуатации, чертежи, схемы, шт

Воздухоматериалпровод жесткий для монтажа пробоотборника с лабораторным циклоном-разгрузителем в комплект поставки не входит.

Возможно изготовление воздухоматериалопроводов для монтажа по чертежам заказчика. Необходимо указать размеры прямых труб, колен, переходников и их количество.

Возможность защиты узлов пробоотборника от атмосферных осадков из оцинкованного профилированного листа оговаривается в отдельном наряд заказе.

Специалисты нашего предприятия могут выполнить работы:

• по привязке оборудования к существующему технологическому процессу;
• по оказанию технической помощи при проведении монтажных работ;
• по обучению персонала на рабочем месте.

Пробоотборник – специальное устройство, с помощью которого отбираются пробы зерна, сена или других материалов для изучения информации о химическом составе. Активно устройство применяется в сельскохозяйственной промышленности, так как от полученной информации зависит качество поставляемого сырья. Особенно на рынке ценится оборудование от компании Wile.

Преимущества пробоотборников Wile

Специалисты выделяют следующие достоинства рассматриваемого устройства:

• основные элементы конструкции выполняются из нержавеющей стали;
• зонд не загрязняет общую массу материала при заборе образцов;
• отбор образцов проводится с помощью специального 4-литрового пакета, который дополнительно оснащается надежным гриппером, а после закрепляется на стальном контейнере устройства;
• пробоотборник имеет длину в 60 сантиметров, при этом пробу можно достать с глубины в 45 сантиметров;
• одновременно в мешке можно переносить 20 проб материала;
• образцы дополнительно не уплотняются, что облегчает упаковку при отборе разных проб;
• наконечник устройства выполняется из нержавеющей стали и проходит термическую обработку, что усиливает режущее воздействие на материал со стороны зазубренной части;
• для заточки зазубренного наконечника применяется шлифовальный камень.

Пробоотборники Wile позволяют изучить материал на уровне, достаточном для его дальнейших поставок подрядчикам. Оборудование предоставляет исчерпывающую информацию о химическом составе товара.

Инструкция на примере Wile

Как пользоваться пробоотборником на примере Wile:

1. Установите патрон дрели на специальный адаптер.
2. Прикрепите пакет с гриппером на стальной корпус, проверьте надежность фиксации с помощью резинового кольца.
3. Установите подходящую дрель или воспользуйтесь элементом из комплекта устройства.
4. Прижмите оборудование к тюку, образец которого требуется для изучения.
5. Запустите дрель и не переставайте прижимать пробоотборник, используя для этого собственным вес.
6. Не допускайте слишком высокой частоты вращения сверла, чтобы не произошло его нагревание. Это негативно сказывается на результатах анализа.
7. После высверливания достаточного количества материала из тюка используйте шомпол, чтобы выдавить образец в пакет.
8. Возьмите еще несколько проб, воспользовавшись тем же самым способом, не меняя сверло.
9. Удалите пакет с корпуса, если количества проб достаточно для проведения объективного анализа.
10. Плотно закройте пакет, воспользовавшись замком. Промаркируйте его, чтобы не забыть детали взятия пробы.

Важно уберегать пакет от воздействия высоких температур. Не рекомендуется долго хранить его до анализа.

Особенности использования пробоотборника

Во время работы с пробоотборниками зерна и сена важно соблюдать технику безопасности, поэтому не рекомендовано использование свободной одежды. Также нужно внимательно относиться к режущему наконечнику, контакт с которым может нанести травму. Для защиты от этого после эксплуатации устройства надевается резиновый колпачок.

Также существуют принципы, позволяющие эффективно отобрать пробы для анализа:

• в пробе не должно быть посторонних загрязнений;
• надежность результата подтверждается только при многократном исследовании;
• глубина каждой пробы – не менее 25 сантиметров;
• для получения качественной пробы рекомендуется отправлять на анализ только те образцы, которые находятся на глубине 15-20 сантиметров и более;

Не стоит перегревать трубку во время отбора пробы, так как это снижает достоверность результатов анализа.

Сельскохозяйственная промышленность в нашей стране поставлена на широкую ногу, в связи с этим рост оснащения предприятий по переработке зерновых культур растет с каждым днем. Кроме того, что зерно посредством механизации высеивают, убирают, сушат, хранят, сортируют, его еще и отбирают механизировано. Для этого выпускается всевозможное оборудование, которое получило название «пробоотборник для зерна». Значимость данного оборудования весьма существенна: с его помощью анализируется качество зерновой продукции. Именно для того, чтобы максимально быстро и качественно оценить, насколько хорошее зерно поступило, его прямо из кузовной части автомобилей посредством данного пробоотборника забирают на проведение анализа.

Конструкция пробоотборника

Конструктивно данное оборудование состоит из следующих рабочих частей. Началом рабочей цепи этого агрегата является, конечно, приводной узел, а все рабочее оборудование данного механизма крепится на раме. Пробоотборник оснащается двумя щупами, которыми и производится забор зерновой культуры. Производители также снабжают отборник стаканами мерного типа, вентиляторными установками, воздухопроводом и материалопроводом, в состав данного оборудования входит и разгрузитель циклонного действия.

Все автоматическое оборудование укомплектовано в шкаф управления. Отличительной особенностью пробоотборника является то, что он производит отбор зерна по всей высоте насыпи, включая даже самые труднодоступные участки, такие как придонные участки. Это делается для более качественного анализа зерна.

Принцип работы пробоотборника

Принцип работы данного механизма выглядит следующим образом. В нерабочем положении все элементы устройства, такие как рамка и щупы, расположены вверху. Во время прибытия автотранспорта в зону, где работает пробоотборник, механизм машины запускают. Посредством подъемного и опускательного механизмов, щупы погружаются в массу зерна. Всего таких устройств, как щупы, в данном оборудовании четыре штуки. Таким образом, по всей поверхности и внутри массы зерна, они производят свою работу. Сам опускающе/подъемный механизм может работать в зависимости от выбранного типа привода. Он может осуществлять работу, как от пневматической системы, так и работать от электродвигателей, которых, как правило, в таком оборудовании четыре.

В то время как щупы перемещаются по зерновой массе, посредством встроенного пневматического разгрузителя зерно по специальным проводникам материала выдается в стаканы мерного типа. Весь процесс происходит при участии специального вентиляторного устройства и циклона, который работает в качестве разгрузителя. После того, как все работы по отбору выполнены, механизм подъема и опускания щупов поднимает данный элемент из массы зерна, после чего отключаются электрические двигатели, и работа установки на этом завершена. Все процессы в данном оборудовании запускаются посредством нажатия нескольких кнопок, то есть можно сделать вывод, что пробоотборник является очень простым в эксплуатации. Специально обученного персонала для работы на данной установке не требуется.

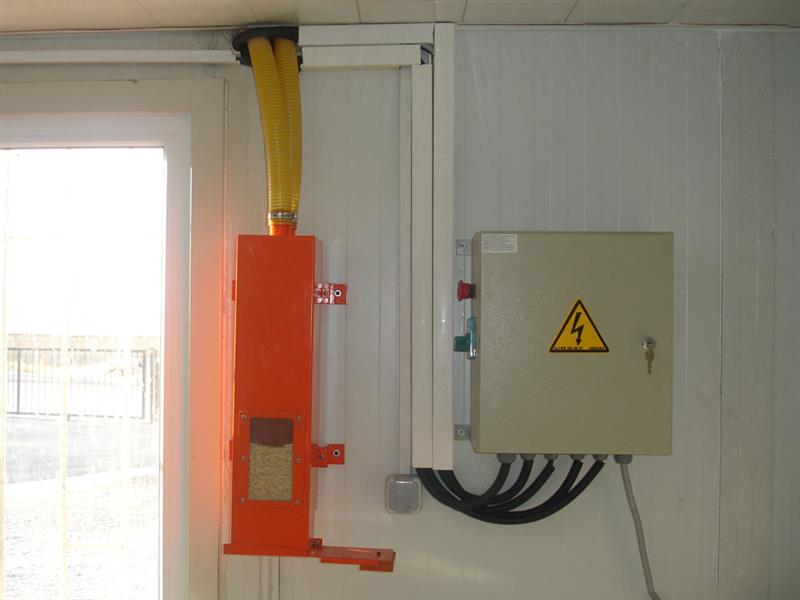

Все автоматические системы агрегата размещены в шкафе управления, а все оборудование связанно автоматически в одном месте, что является очень удобным при работе. Производительность пробоотборника является достаточно высокой: данная техника может выбирать порядка пятидесяти-шестидесяти проб в час работы. Однако эти показатели могут быть и более высокими – это, в первую очередь, зависит от рабочих характеристик каждой конкретной модели устройства.

Отбор проб пробоотборниками зерна востребован в первую очередь во время сбора урожая, когда партии поступают на хранение в силосы и элеваторы или для отгрузки контрагентам по зерновому бизнесу автомобильными партиями в десятки и сотни тонн.

• анализ влажности термогравиметрическим методом при помощи сушильного шкафа и лабораторных весов или используя влагомер зерна;
• определение числа падения прибором ПЧП;
• подсчет количества сырой и сухой клейковины путем ручной отмывки или при помощи специализированного лабораторного оборудования, например системы Глютоматик, включающего автоматическую отмывочную машину, центрифугу и сушилку;
• исследование методом инфракрасной спектроскопии (ИК анализатор зерна, комбикормов, десятков видов продуктов);
• определение стекловидности зерна (диафаноскоп);
• измерение деформации клейковины с помощью приборов ИДК.

Как производится отбор проб зерна

Отбор точечных образцов производится в зависимости от массы партии зерна:

• до 100 тонн — каждые 3 тонны;
• 100-200 тонн — каждые 5 тонн;
• 200-400 тонн — каждые 10 тонн;
• свыше 400 тонн — каждые 20 тонн.

Если зерно перевозится в мешках, отбор производится в зависимости от количества мешков в партии.

Как выбрать пробоотборник зерна ?

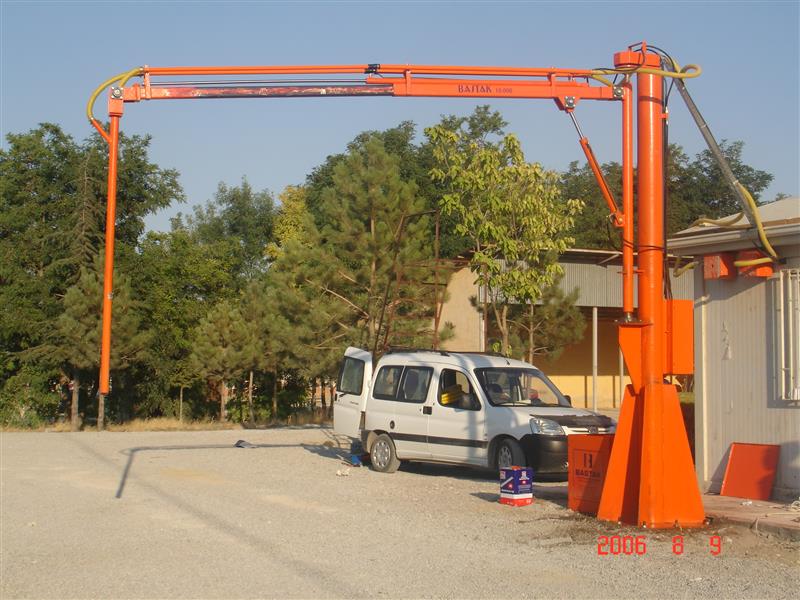

К преимуществам стационарного пробоотборника зерна можно отнести:

• отсутствие непосредственного участия человека, точнее сотрудник управляет аппаратом дистанционно, при помощи джойстика и дистанционного пульта управления;
• кратчайший путь партии зерна до лаборатории и быстрота отбора проб;
• уменьшение количества попадания в отобранные образцы зерна мусора – камешков, частиц земли;
• одновременный отбор проб и взвешивание на автомобильных весах. Масса автомобиля не суммируется с весом специалистов, находящихся сверху на кузове с копьевидными зерновыми пробоотборниками;
• несколько степеней свободы;
• гидравлическое управление;
• использование камер видеонаблюдения.

Похожая методика применяется и при глубинном измерении температуры зерна цифровыми термоштангами в зернохранилище.

Если площадь невелика, можно разбить поверхность на меньшие секции — до 100 м² и отбирать пробы только в 4-х точках

Копьевидные пробоотборники зерна

Несмотря на внешнюю простоту конструкции, и несложный принцип работы, при выборе вроде бы похожих внешне инструментов для отбора проб, особенности кроятся в важных деталях, казалось бы в мелочах.

Но один щуп прослужит несколько сезонов, даже если новички мягко говоря не очень жалуют его своим вниманием, относясь к нему как к расходному материалу, а другой, даже при аккуратном обращении из-за просчетов при изготовлении, когда во главу угла ставить критерий – “изготовить подешевле и побыстрее”, не переживет и пары месяцев горячей поры сбора урожая зерновых.

Сформулируем группы критериев, которым должен удовлетворять ручной зерновой щуп и покажем успешно решены поставленные задачи на примере устройства от производителя — компании Технотест.

Способность противостоять механическим нагрузкам

Сменные рукоятки

Для приложения продольного осевого усилия и создания крутящего момента необходимы сменные металлические ручки, позволяющие “надавить” всей массой тела.

Основные требования к конструкции рукояток:

1. Избежать излома в точке соединения рукоятки с устройством крепления на цилиндрической основе, поскольку на каждую из ручек действует усилие в несколько десятков килограмм, в зависимости от массы тела, силы рук и плотности насыпи.
2. Прочный обхват ладонями рукояток. Для этого на токарном станке делается накатка роликами, в разы увеличивающая площадь сцепления.
3. Чтобы рукоятки не проворачивались и не соскальзывали.
4. Крепление ручек должно быть прочным, чтобы избежать перекоса из-за зазоров.

Сменные наконечники

Помимо использования рукояток и вращения, значительно снизить противодействующее давление со стороны зерна способны сменные наконечники: пластиковые или металлические.

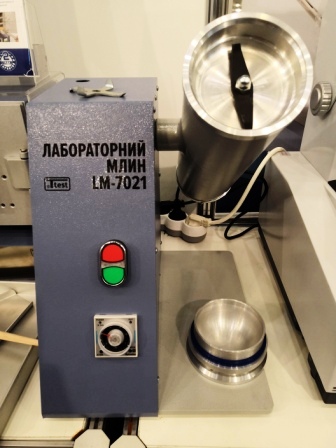

Поэтому если предстоят непрерывные размолы, например для подготовки гомогенизированных проб для определения влажности или исследование методом инфракрасной спектроскопии при помощи ИК анализатора, лучше купить лабораторную зерновую мельницу с подключением к внешней системе охлаждения, что облегчает работу электродвигателя и режущих элементов.

Наконечник изготавливается из полиэтилена низкого давления или пропилена и, помимо выполнения основной цели – облегчения вертикального движения в плотную массу, может служит и своеобразным “амортизатором”, конечно в ограниченных пределах, когда пробоотборник ударяется о твердую поверхность, например если зерновая насыпь не глубока, а выбран щуп увеличенной длины.

До минимума сокращено количество поврежденных зерен

Пример. Зерно должно хранится при влажности 14-15 %. Предположим, что произведен отбор проб и если щуп изготовлен некачественно, например присутствуют острые, не обработанные кромки в прорезях трубок, из 2500 зерен будет повреждено всего лишь 5, которые из-за испарившейся влаги отличаются по влажности от всех остальных, получается следующая картина.

Независимо от того, какой метод определения влажности используется : переносные влагомеры или электрический сушильный лабораторный шкаф, поврежденные зерна пшеницы занизят показания содержания влаги и вместо реальных 15,1 %, получим 15,1-0,2%=14,9 %.

И все это из-за одной простой вещи – некачественного производства

Копьевидный пробоотборник для зерна от компании Технотест избавляет от перечисленных выше проблем за счет 4-х важнейших положительных особенностей:

1. Прорези выполнены с небольшим наклоном к оси.
2. Произведена финишная обработка кромок.
3. Калиброванные внешняя и внутренняя трубка тщательно подогнаны друг к другу – с минимальным допуском, что позволяет достичь сразу двух целей. Во-первых,чем более точно подогнаны трубки, тем меньше вероятность взаимного перекоса. Во-вторых, трубки не заклинивают во время всего срока службы, если конечно не был допущен изгиб по причине нарушения условий эксплуатации.
4. Пробоотборники зерна для анализа изготавливается на станке с числовым программным управлением. А значит не может быть так, что один экземпляр изготовлен с меньшим допуском, а другой – с большим. В каждой заготовке фреза прорезает абсолютно одинаковые отверстия, а значит готовые изделия будут гарантированно высокого качества.

Копьевидные пробоотборники полностью меняют философию покупки.

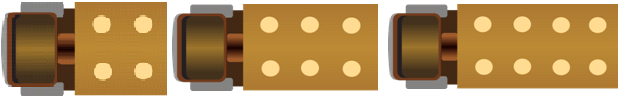

• 1,5 м – 6 отверстий;
• 2,0 м – 8 отверстий;
• 3,0 м – 12 отверстий.

В зависимости от вида зерновой культуры, объема отбираемой пробы предлагаются копьевидные пробоотборники для зерна с Ø трубки 35 и 50 мм.

Зерновые щупы от Технотест производятся на автоматизированном оборудовании, что гарантирует стабильное качество, практически отсутствие брака, что позволяет снизить себестоимость и обеспечить лояльные цены.

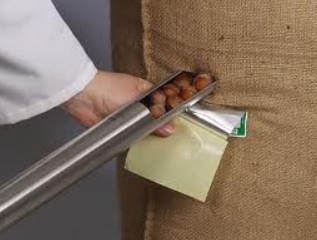

Отбор точечных проб из мешков имеет свою специфику

Прежде всего вместо ручного пробоотборника длиной 1,5-3 метра, используют укороченный мешочный щуп для зерна.

• диаметр рабочей части всего 13 мм и длину 310 мм;
• остроконечное окончание для облегчения проникновения между нитями мешковины и последующего “заделывания” отверстия.

Заборная емкость выполнена в виде открытой прорези, потому алгоритм отбора проб следующий.

1. Заостренный щуп погружают в среднюю часть мешка желобком вниз, затем аккуратно поворачивают на 180°. Во время вращения под давлением близлежащих слоев, зерно заполняет желобок.
   Это необходимо, поскольку в отличие от ручных копьевидных пробоотборников, никаких механических ограничителей (запорных устройств), мешочные щупы не имеет, и если его не повернуть, зерна будут высыпаться.
2. По этой же причине выемка производится обратно только в горизонтальном положении.
   Образцы таким образом отбирают в трех местах.
3. Небольшие образовавшиеся отверстия, чтобы зерно из них не высыпалось во время перевозки, заделываются крестообразными движениями острия, чтобы нити мешковины вновь соединились.
   Если зерно хранится в пластиковом мешке, отверстие заклеивают скотчем.

* Следует отметить, что существует и разновидности для отбора более крупных фасоли, горохов, фисташек, миндаля, ореха, соответственно с большим диаметром и размером выреза на цилиндрической рабочей части.

Подготовка объединенной пробы зерна

Составление среднесуточной пробы зерна при доставке автомобильным транспортом

• органолептически;
• по влажности и зараженности насекомыми: путем визуальных наблюдений.

Выделение средней пробы

Масса средней пробы должна составлять 2,0±0,1 кг, при этом возможны 2 варианта:

• если масса объединенной или среднесуточной пробы не превышает 2,0 кг, то она одновременно является и средней;
• если масса объединенной или среднесуточной пробы больше 2,0 кг, то выделение средней пробы из объединенной проводят на делителе зерна.

При приготовлении средней пробы вручную, алгоритм следующий.

1. Объединенную пробу зерна высыпают на лабораторный стол с гладкой поверхностью.
2. При помощи двух коротких деревянных планок со скошенным ребром распределяют зерно в виде квадрата и смешивают пробу таким образом, чтобы зерно, взятое с противоположных сторон квадрата на планки в правой и левой руках, ссыпалось на середину одновременно, образуя после нескольких смешиваний валик. После этого зерно берут с концов валика и одновременно с обеих планок ссыпают на середину. Эту операцию проводят 3 раза.
3. Объединенную пробу снова распределяют ровным слоем в виде квадрата и планкой разделяют по диагонали на четыре треугольника.


4. Из двух противоположных треугольников (левого и правого или верхнего и нижнего) зерно удаляют, а в 2-х оставшихся собирают вместе, перемешивают приведенным выше способом и вновь делят на четыре треугольника.



5. Процедура повторяется до тех пор, пока в двух последних треугольниках не останется 2,0±0,1 кг, что и составляет среднюю пробу.

Подготовка средней пробы и выделение навесок для анализов

• выделенную порцию высыпают на гладкую поверхность;
• разравнивают тонким слоем и плоским совочком отбирают излишек из разных мест по всей толщине слоя;
• излишек в навеске до 10% отбирают совочком с чашки весов из разных мест, предварительно разравняв навеску.
