Противопехотная мина мон 50 инструкция по эксплуатации

Мина взрывается
от электродетонатора ЭДП-р (ЭДП) при
установке ее в управляемом по проводам
варианте или запала МД-5М — при установке
с взрывателем МВЭ-72 или взрывателем
замедленного действия. Взрывом заряда
осколки направляются в сторону выпуклой
части мины. Подавляющее количество
осколков разлетается в зоне с горизонтальным
углом 54°. По сторонам этой зоны разлетается
только небольшое количество осколков.

Порядок установки мины мон-50

Мина МОН-50 может
устанавливаться в управляемом варианте
с электродетонатором ЭДП-р (ЭДП), с
взрывателем МВЭ-72 с запалом МД-5М

Мина устанавливается
на грунт (в снег) на ножках или крепится
на местных предметах с помощью струбцины.

Для установки
мины на грунт необходимо:

• — ослабить пробку
  одного запального гнезда;

• — повернуть мину
  выпуклой стороной (стрелкой на прицеле)
  в направлении цели;

• — прицелить мину:
  верх поперечной планки при расстоянии
  10м — 0,6 м, при расстоянии 30 м — 1,6 м

• — проложить линию
  управления

• — подсоединить
  электродетонатор к линии управления

• — вставить
  электродетонатор в запальное гнездо

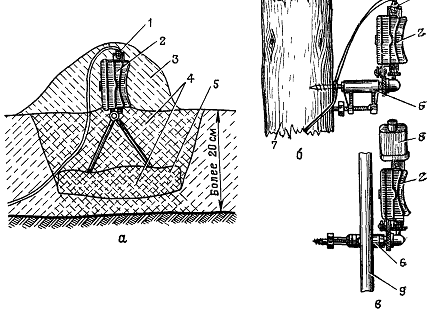

Рис. 18. Установка
мины МОН-50

а
— в снег, при снежном покрове более 20
см,

в — на металлическом
стержне,

1 — электродетонатор
ЭДП-р, 2 — мина, 3 — маскировка рыхлым
снегом,

7 — дерево, 8 — взрыватели ВЗД-6ч, 9
металлический стержень

После установки
мины ножки обсыпаются уплотненным
снегом до уровня низа корпуса мины.
После прицеливания мина маскируется
рыхлым снегом. Толщина слоя снега впереди
мины в направлении полета осколков
должна быть не более 10 см.

При установке мины
на местных предметах струбцина
закрепляется: на деревьях, деревянных
столбах — ввинчиванием шурупа; на
элементах металлических конструкций
— с помощью зажимного винта. На винт
струбцины навинчивается мина. Прицеливание
мины на цель и снаряжение ее
электродетонатором (взрывателем с
запалом МД-5М) производится так же, как
это описано при установке мины на грунт.
После прицеливания положение мины
фиксируется завинчиванием гайки на
струбцине.

Порядок обезвреживания мины мон-50

Обезвреживать
разрешается мины МОН-50, установленные
в управляемом варианте, и мины,
установленные с взрывателями замедленного
действия ВЗД-6ч и ВЗД-144ч.

Для обезвреживания
управляемой мины необходимо:

• отключить провода
  на пункте управления от источника тока
  (пульта управления, подрывной машинки);

• отключить
  электродетонатор от проводной сети;

• снять с мины
  маскировку и вывинтить из мины
  электродетонатор;

• снять мину с места
  установки.

Обезвреживание
мины, установленной с взрывателем
замедленного действия ВЗД-6ч или ВЗД-144ч,
производится в соответствии с правилами
обезвреживания указанных взрывателей

ВНИМАНИЕ!

Неуправляемые
мины МОН-50, установленные с взрывателями
МВЭ-72 или ВЗД-ЗМ, обезвреживать запрещается.

Мины МОН-50 с МВЭ-72
уничтожаются тралением так же, как мины
ОЗМ-72.

ВЫВОД

Таким образом,
стоящие на вооружении Российских
Вооруженных Сил противотанковые и
противопехотные мины, являются грозным
оружием предназначенным для поражения
живой силы, а также повреждения и
разрушения боевой техники противника.
Кроме прямого огневого воздействия
минное оружие оказывает сильное
морально-психологическое влияние на
личный состав, действующий в условиях
предполагающих форсирование минно-взрывных
заграждений.

Задание на
самостоятельную подготовку:

Повторить материал
пройденной темы по конспекту и Изучить
ТТХ противотанковых и противопехотных
мин ВС РФ.

Вопросы:

1. Назовите виды
   инженерных заграждений?

2. Для чего
   предназначены противотанковые мины?

3. На какие виды
   подразделяются противотанковые мины?

4. Дайте предназначение
   противопехотных мин?

Разработал
преподаватель ВК А. Рыжков

Утверждаю

Н

Утверждаю

Начальник
военной кафедры

капитан
1 ранга

И.
Глотов

«_____»_______________2012
г.

ачальник военной кафедры

капитан 1 ранга
