Протравливатель семян ПС-10 — описание, устройство, работа

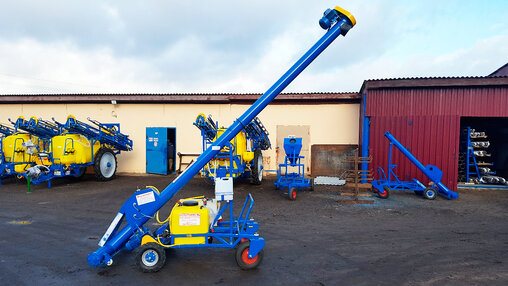

Протравливание семян — обязательный прием их предпосевной обработки. Наиболее распространенный протравливатель семян — автоматическая самоходная установка ПС-10А с электроприводом всех механизмов, которая производится ОАО «Гатчинсельмаш».

Протравливатель ПС-10А предназначен как для приготовления суспензий, так и для непосредственного протравливания семян. Протравливать семена можно на открытых токах и в закрытых помещениях.

ООО «Гатчинсельмаш» расположен на территории города Гатчина, что в 35 км от Северной столицы Российской Федерации — города Санкт-Петербурга, с удобными выходами на авто-, железнодорожные и морские пути.
Предприятие занимается сельхозмашиностроением и имеет давнюю трудовую историю.
С 1974 года завод специализируется на выпуске протравливателей семян ПС-10, ПС-10А, ПС-10АМ и запасных частей к ним.
Протравливатель семян ПС-10 имеет дипломы различных выставок, в том числе — выставки Всероссийского выставочного центра. В 1978 году протравливатель семян ПС-10 был удостоен Государственного «Знака качества».

Серия протравливателей семян данного типа обеспечивает увлажнённое протравливание семян зерновых, бобовых и технических культур водными растворами пестицидов и представляет собой самоходную (с электроприводом всех основных узлов и механизмов) автоматическую установку производительностью до 22 тонн в час. Габаритные размеры протравливателя семян ПС-10АМ удобны для перевозки в автотранспорте, включая и ГАЗ 3302 «Газель».

Современная технология обеспечивает высокую степень полноты протравливания и других агротехнических показателей при соблюдении безопасности соответствующей требованиям ГОСТов и технических условий ТУ 4734-002-70630211-2010.

Протравливатель семян ПС-10АМ имеет сертификат соответствия №СДС СХТ ПН.RU.ОС 02.Н0081, полученный на основании сертификационных испытаний, проведённых испытательным центром сельскохозяйственной техники ФГБУ «Северо-Западная зональная машиностроительная станция».

Высокая степень надёжности протравливателя семян ПС-10АМ и привлекательная цена позволили охватить практически все зерносеящие регионы Российской Федерации: от Калининградской области до Дальнего Востока. А также обеспечить поставки протравливателя семян ПС-10АМ и запасных частей к нему в страны СНГ (Белоруссия, Казахстан и др.) и ближнего зарубежья.

Машина предназначена для обеззараживания семян зерновых, бобовых и технических культур водными суспензиями препаратов в зернохранилищах закрытого типа и на токах. Производительность машины при протравливании пшеницы 20 т/ч, скорость передвижения при протравливании 1,7 м мин, а при маневрировании — 12 м/мин.
Вместимость резервуара суспензий 250 дм³, бункера семян — 45 дм³. ПС-10А изготавливается в двух вариантах: с электроподогревом воды для работы в условиях низких температур и без него. Поступление водной суспензии, семян и передвижение машины синхронизированы.

Протравливатель состоит из загрузочного устройства, бункера для семян, бака для рабочей суспензии с дозатором, насоса, камеры протравливания с распылителем рабочей жидкости и диском для дозирования и рассева семян, шнека камеры, промежуточного и выгрузного шнеков, пульта управления и самохода. Все узлы смонтированы на сварной раме, установленной на четырех пневматических шинах.

***

Приготовление и настройка расхода рабочей жидкости.

Рабочую суспензию готовят следующим образом. В бак при работающей мешалке через горловину заливают 20 — 50 л воды, затем расчетное количество препарата, туда же насосом подают воду. В течение 3 — 5 мин смесь в баке перемешивают мешалками. При использовании препарата в виде смачивающихся порошков для обеспечения однородности рабочего раствора предварительно нужно приготовить маточный раствор и залить его в бак протравливателя.
Перед протравливанием машину настраивают на требуемую производительность, установив рычаг дозатора на соответствующее деление в соответствии с показаниями Таблице1.

Таблица 1

Шкала настройки ориентировочная, так как производительность может меняться за счет влажности, засоренности и других факторов, поэтому нужно провести несколько предварительных отборов, после чего производительность протравливателя (Q) определить по формуле:

Q = 0,06 m / t

где:
m – суммарная масса семян при отборе проб (кг),
t – суммарное время отбора проб (мин).

Заявленная заводом производительность ПС-10А – 20 т/ч, однако при настройке дозатора семян нужно принимать во внимание, что для гарантированно качественной обработки мощность машины нужно использовать приблизительно на 60%.
В зависимости от производительности и нормы расхода препарата на тонну семян устанавливается расход рабочей жидкости. Подачу суспензии регулируют краном. Деление шкалы дозатора рабочей жидкости, которое соответствует необходимому расходу, определяют, ориентируясь на приближенные данные Таблице 2.

Таблица 2

Необходимый минутный расход рабочей жидкости (qm) можно определить по формуле:

qm = Q qр / 60

где:
Q – производительность протравливателя (кг/т),
qр – заданная норма расхода жидкости (л/т).

Для периодического контроля работы дозатора делают трехкратные замеры расхода жидкости, для чего рабочую жидкость подают в мерный стакан в течение определенного времени. Дозатор корректируют по среднему показателю, при этом отклонение должно быть не более ± 5 %.
Долговечность и работоспособность протравливателя зависят от правильной обкатки, регулировки, технического обслуживания и хранения.

***



Техническое обслуживание и хранение протравливателя ПС-10А

При эксплуатационной обкатке необходимо провести расконсервацию, проверить надежность крепления фланца диска семян и чистика, а также уровень масла в коробке передач. Для проверки герметичности коммуникаций залить в бак 20 л воды и при обкатке устранить имеющиеся подтекания.
Проверить взаимодействие движущихся и вращающихся элементов машины и при наличии стуков и задеваний устранить их. При окончательной обкатке проверить и подтянуть все винтовые соединения электропроводки.
Все составные части должны быть смазаны по схеме.

При ежедневном обслуживании нужно очистить машину от пыли и грязи, проверить комплектацию и состояние узлов машины, и, если нужно, подтянуть резьбовые соединения. Необходимо ежедневно промывать бак и коммуникации, подающие рабочий раствор. Для промывки бака по окончании работ залить 20 л воды, промыть и остатки слить через сливной кран.

При ТО-1, которое производится через 60 часов работы, дополнительно произвести проверку натяжения клиновых ремней. Величина оттягивания ветки ремня при усилии 25 ньютонов должна быть для ремней:

• привода загрузочного устройства — 4 мм;
• привода промежуточного и выгружного шнеков — 4 мм;
• привода шнека камеры — 6 мм;
• привода промежуточного вала — 3 мм;
• привода самохода — 4 мм.

При этом же ТО необходимо проверить и отрегулировать натяжение цепей, оттянув среднюю часть цепи при усилии 150-180 ньютонов (примерно, 15-18 кг). Прогиб цепи должен быть в следующих пределах:

• дозатора диска семян, промежуточного вала — 3 — 5 мм;
• вала мешалки — 5 — 7 мм;
• коробки передач дифференциала — 12 — 15 мм.

Кроме того, при ТО-1 необходимо произвести смазку узлов согласно схеме. Проверить электропроводку, состояние датчиков, давление ходовых шин (должно быть 0,3 МПа).

При постановке протравливателя на длительное хранение кроме ТО-1 нужно провести следующее:

• Полностью удалить воду из коммуникаций и кранов;
• Снять цепи приводов, промыть их, проварить в масле и сдать на хранение;
• Снять приводные ремни, очистить, обезжирить и также сдать на хранение;
• Смазать резьбовые соединения, поврежденные места покрасить для предохранения от ржавчины;
• Снизить давление шин.

***

Устройство и работа протравливателя ПС-10А

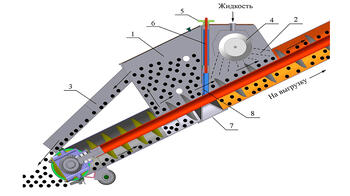

Технологическая схема протравливателя ПС-10А представлена ниже.
Суспензию готовят в резервуаре 4. Для этого в него предварительно через горловину 8 загружают ядохимикаты, клеящие и стимулирующие вещества и заполняют водой до датчика 7.
Готовую суспензию получают после перемешивания компонентов мешалками 3 в течение 3 — 5 мин.
В случае надобности суспензию подогревают электронагревателями 5.

Протравливание семян протекает следующим образом.
Чистые семена транспортером 6 загружают в бункер 15 до датчика верхнего уровня 13.
От этого датчика сигнал поступает к электромагниту 29, который с помощью полумуфты 12 включает дозаторы 11 суспензии и 16 семян. В случае снижения уровня семян в бункере 15 ниже датчика 14 происходит обратное.

Расход ядохимикатов устанавливают по градуированным шкалам регуляторов суспензии и семян. Из бункера 15 семена поступают в распределитель 28 на вращающийся диск, с которого они под действием центробежных сил сбрасываются в камеру протравливания 25.
Одновременно с этим суспензия засасывается дозатором 11 из резервуара 4 и подается на вращающийся распыливатель 26, который преобразует ее в мелкодисперсное состояние.
Семена в камере покрываются суспензией и подаются на шнек 23.
Далее вертикальным 22 и горизонтальным 17 шнеками протравленные семена выгружают из машины.

Подача суспензии в камеру протравливания контролируется датчиком 30.
При расходе суспензии в резервуаре 4 до уровня нижнего датчика 2 процесс протравливания прекращается.

Очистка воздуха от ядохимикатов в месте выгрузки протравленных семян достигается отсосом воздуха вентилятором 19 от выгрузной горловины 9.
Воздух по воздуховоду и коллектору 18 подается в камеру фильтрации 20 и после предварительной фильтрации пропускается через бункер 21 с активированным угольным поглотителем для окончательной очистки.

Протравливатель ПС-10А может работать в ручном или автоматическом режиме. В ручном режиме чаще настраивают протравливатель, заправляют водой резервуар и маневрируют.
Протравливание в автоматическом режиме происходит при движении машины вдоль бурта.
Перемещение протравливателя и контроль за технологическим процессом ведутся при помощи датчиков верхнего 7 и нижнего 2 уровней суспензии, ее подачи 30 в камеру верхнего 13 и нижнего 14 уровня семян в бункере 15.

***

Протравливатель семян ПСШ-5



УСТРАНЕНИЕ НЕПОЛАДОК (НА ПРИМЕРЕ ПС-10АМ). НАСТРОЙКА И РЕГУЛИРОВКА ПРОТРАВЛИВАТЕЛЕЙ ПС-10АМ

Перед первым запуском в сезоне необходимо убедиться, что все детали прочно закреплены на машине, в системе отсутствуют посторонние предметы и она герметична. После этого установить протравливатель семян перед буртом, заполнить бак на половину водой. Включите машину в рабочий режим. Убедитесь, что все узлы работают нормально, что сработал электромагнитный клапан и работают все электродвигатели, машина движется к бурту.

ПРОТРАВЛИВАТЕЛЬ ПС-10АМ

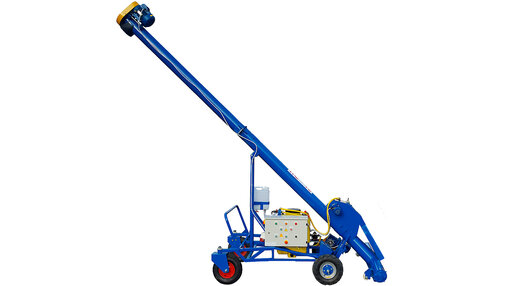

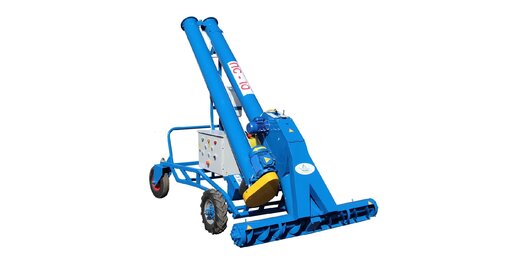

Универсальная машина камерного типа. Предназначена для протравливания с увлажнением семян зерновых, бобовых и технических культур распыленными водными суспензиями протравителей. ПС-10АМ — самоходная, автоматическая установка с электроприводом всех узлов и механизмов. Протравливатель ПС-10 обеспечивает протравливание, механизированную заправку водой, приготовление рабочей суспензии, загрузку зерном, выгрузку протравленных семян и очистку воздуха, загрязненного пестицидами.

Расход суспензии и подача зерна регулируются дозаторами, которые снабжены градуированными шкалами и регуляторами (фото 28-1-2-3).

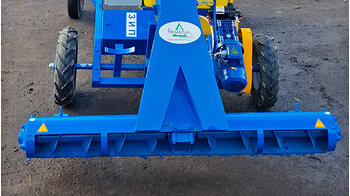

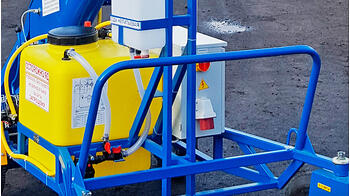

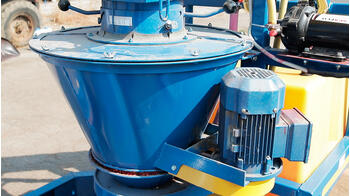

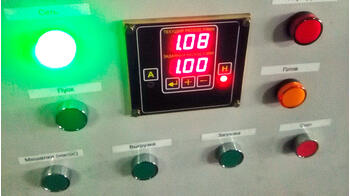

Протравливатель может работать в двух режимах: ручном и автоматическом. Проверка работы машины, маневрирование и заправка водой проводятся при ручном режиме, протравливание только при автоматическом. Оператор, обслуживающий эту машину, должен перед началом работы проверить герметичность резервуара, соединения его с трубопроводами рабочей жидкости, надежность крепления зернового бункера и всех остальных креплений. Если машина полностью исправна, ее приводят в действие и обкатывают на холостом ходу 10 — 15 мин. Скорость движения во время работы 1,46 м/мин, при маневрировании 12 м/мин. Настройка протравливателя производится установкой рычага на требуемое деление шкалы дозатора семян. Переключатель режимов работы при этом должен находиться в положении «Р». После настройки производительность проверяется с помощью взятия проб. При протравливании зерновых культур устанавливают расход пестицидов перед засыпкой/заливкой их в бак.

Расход пестицидов ПС-10

Расход суспензий пестицидов определяют по шкале дозатора ПС-10.10.000.

Расход суспензии пестицидов ПС-10АМ

После этого регулируют давление в резервуаре и приступают непосредственно к обработке семян. Контроль за количеством жидкости в резервуаре и засоряемостью форсунки осуществляет оператор с помощью электрической сигнализации, а двое вспомогательных рабочих следят за равномерной подачей зерна в бункер ПС-10.42.000 и за своевременным отгребанием зерна из-под выгрузного шнека. После обработки семена необходимо подсушить в тени на открытом воздухе.

Описание

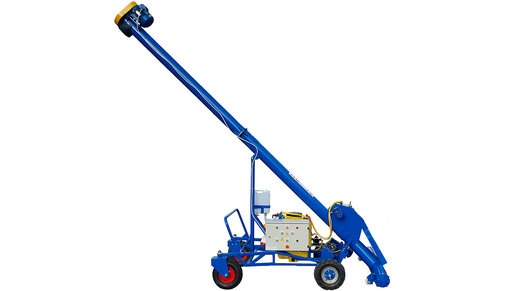

Автоматический самоходный протравитель семян ПС-10АМ предназначен для предпосевного и заблаговременного увлажненного протравливания семян зерновых, бобовых и технических культур составами (жидкими препаратными формами и смачивающими порошками фунгицидов) с использованием (БАВ). Успешно эксплуатируется как на открытых, так и в ангарах.

К основным преимуществам протравливателя семян ПС-10 относятся:

• высокая производительность, бережная обработка семян, обеспечение длительной защиты от болезней, положительное влияние на физиологию вегетации растений, надежность и долговечность, удобство в использовании, низкие затраты электроэнергии, универсальность, доступная цена

ПО ЖЕЛАНИЮ КЛИЕНТА, В ЗАВИСИМОСТИ ОТ ВЯЗКОСТИ ПРИМЕНЯМОГО ПРОТРАВИТЕЛЯ МАШИНА ПС-10АМ ПОСТАВЛЯЕТСЯ В ДВУХ ВАРИАНТАХ:

с диафрагменным дозатором ПС-10.10.000 производительностью 0,5-3,5 л/мин. (ДЛЯ БОЛЕЕ ВЯЗКОЙ РАБОЧЕЙ ЖИДКОСТИ)
с центробежным многоступенчатым насосом погружного типа НВУ-3 производительностью не более 10 л/мин. (ДЛЯ МЕНЕЕ ВЯЗКОЙ РАБОЧЕЙ ЖИДКОСТИ)

Характеристики
